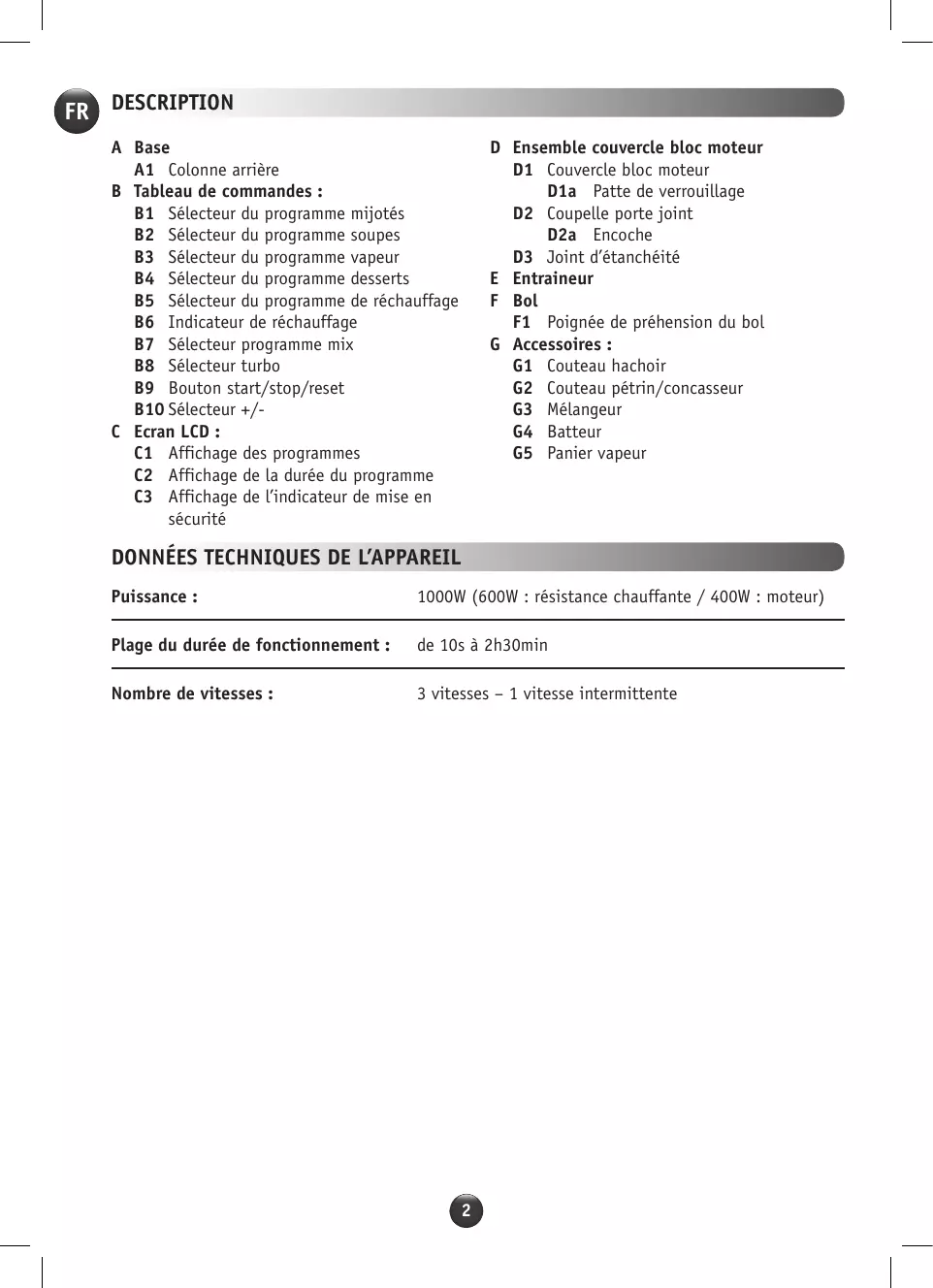

B5 Sélecteur du programme de réchauffage B6 Indicateur de réchauffage B7 Sélecteur programme mix B8 Sélecteur turbo B9 Bouton start/stop/reset C3 Affichage de l’indicateur de mise en sécurité
D1 Couvercle bloc moteur D1a Patte de verrouillage Nombre de vitesses :
• Lisez attentivement le mode d’emploi avant la première utilisation de votre appareil et conservez-le : une utilisation non conforme au mode d’emploi dégagerait le fabricant de toute responsabilité. • Toujours déconnecter l’appareil de l’alimentation si on le laisse sans surveillance et avant montage, démontage ou nettoyage. Ne pas laisser les enfants utiliser l’appareil sans surveillance. • Cet appareil ne doit pas être utilisé par les enfants. Conserver l’appareil et son câble hors de portée des enfants. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
• L’ appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie extérieure ou par un système de commande à distance séparé. • N’utilisez pas votre appareil s’il ne fonctionne pas correctement, s’il a été endommagé ou si le câble d’alimentation ou la prise sont endommagés. • Si le câble d’alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après vente. (voir liste dans le livret service). 3
(D1) sous l’eau courante. • Cet appareil est exclusivement destiné à un usage domestique à l’intérieur de la maison et à une altitude inférieure à 2000 m. Le fabricant décline toute responsabilité et se réserve le droit de résilier la garantie en cas d’utilisation commerciale ou inadaptée, ou de non respect des consignes. • Cet appareil n’a pas été conçu pour être utilisé dans les cas suivants qui ne sont pas couverts par la garantie : ––zone de travail de cuisine dans les magasins, bureaux et autres environnements de type travail. ––des coins cuisine réservés au personnel dans des magasins, bureaux et autres environnements professionnels. ––des fermes. ––l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel. ––des environnements du type chambres d’hôtes. • Votre appareil émet de la vapeur qui peut occasionner des brûlures. Manipulez avec précaution la coupelle porte joint (utilisez si nécessaire un gant, une manique, etc).
AVERTISSEMENT : Attention aux risques de blessure en cas de mauvaise utilisation de l’appareil. Prenez des précautions avec les lames du couteau hachoir (G1) et du couteau pour pétrir/concasser (G2) lorsque vous les nettoyez et lorsque vous videz le bol, elles sont extrêmement coupantes. Soyez vigilant si un liquide chaud est versé dans le préparateur culinaire dans la mesure où il peut être éjecté de l’appareil en raison d’une ébullition soudaine. Rangez le couteau hachoir (G1) dans le bol après chaque utilisation. AVERTISSEMENT : Soyez prudent lors de la manipulation de votre appareil (nettoyage, remplissage et versage) : éviter tout débordement de liquide sur les connecteurs. AVERTISSEMENT : Votre appareil émet de la vapeur qui peut occasionner des brûlures. AVERTISSEMENT : La surface de l’élément chauffant présente une chaleur résiduelle après utilisation.
Reportez-vous au mode d’emploi pour l’assemblage et le montage des accessoires sur l’appareil, pour le nettoyage et l’entretien ainsi que pour les réglages de fonctionnement de votre appareil. Toujours suivre les instructions de nettoyage pour nettoyer votre appareil : • Débrancher l’appareil. • Ne pas nettoyer l’appareil chaud. • Nettoyer avec un chiffon ou une éponge humide. • Ne jamais mettre l’appareil dans l’eau ou sous l’eau courante MARCHES EUROPEENS SEULEMENT : • Cet appareil ne doit pas être utilisé par les enfants avec les accessoires suivants : couteau hachoir (G1) et couteau pétrin/concasseur (G2). Conserver l’appareil et son câble hors de portée des enfants. Les enfants ne doivent pas utiliser l’appareil comme un jouet. • Cet appareil peut être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont l’expérience ou les connaissances ne sont pas suffisantes, à condition qu’ils bénéficient d’une surveillance ou qu’ils aient reçu des instructions quant
• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans, à condition qu’ils bénéficient d’une surveillance ou qu’ils aient reçu des instructions quant à l’utilisation de l’appareil en toute sécurité et qu’ils comprennent bien les dangers encourus. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance, à moins qu’ils ne soient âgés de plus de 8 ans et qu’ils soient sous la surveillance d’un adulte. Vis-à-vis du raccordement électrique • L’appareil doit être branché sur une prise de courant électrique reliée à la terre. • L’appareil est conçu pour fonctionner uniquement en courant alternatif. Vérifiez que la tension d’alimentation indiquée sur la plaque signalétique de l’appareil corresponde bien à celle de votre installation électrique. • Toute erreur de branchement annule la garantie. • Ne tirez jamais sur le câble d’alimentation pour débrancher l’appareil. • Ne mettez pas l’appareil, le câble d’alimentation à proximité ou en contact avec les parties chaudes de l’appareil, près d’une source de chaleur ou sur un angle vif. 5
• Ne placez jamais vos doigts ou tout objet dans le bol pendant le fonctionnement de l’appareil. • N’utilisez pas le bol comme récipient (conservation, congélation, stérilisation). • Placez l’appareil sur un plan de travail stable, résistant à la chaleur, propre et sec. • Ne placez pas l’appareil près d’un mur ou d’un placard, la vapeur produite pouvant endommager les éléments. • Ne placez pas votre appareil près d’une source de chaleur en fonctionnement (plaque de cuisson, appareil électroménager, etc…). • Ne couvrez pas votre couvercle avec un torchon ou autre. • Ne passez jamais les accessoires dans un four à micro ondes. 6
• Ne dépassez jamais la quantité maximum indiquée dans la notice. • Rangez l’appareil lorsqu’il est refroidi. SAV • Pour votre sécurité, n’utilisez pas d’accessoires ou de pièces de rechange, autres que ceux fournis par les centres de service après-vente agréés. • Toute intervention autre que le nettoyage et l’entretien usuel par le client doit être effectuée par un centre service agréé. • Consultez le tableau “ Si votre appareil ne fonctionne pas, que faire ? ” à la fin du mode d’emploi.
• Lisez attentivement ce mode d’emploi. En le parcourant, vous découvrirez des conseils d’utilisation qui vous feront entrevoir le potentiel de votre appareil : préparation de mijotés, de soupes, de cuissons vapeur, et de desserts mais également la possibilité de réchauffer vos préparations. • Conservez-le afin de vous y reporter ultérieurement : une utilisation non conforme au risque d’emploi dégagerait le fabricant de toute responsabilité. • Veillez à retirer tous les emballages de votre produit. • Nettoyez les différents éléments : bol, accessoires, entraineur, coupelle et joint (D2, D3, E, F, G) à l’aide d’eau savonneuse. (Cf. § NETTOYAGE de ce mode d’emploi). • Attention le couvercle qui contient le bloc moteur (D1) ainsi que la base (A) ne doivent ne doit pas être placés sous l’eau (Fig. 16).
Votre appareil dispose d’un cordon d’alimentation. Branchez le cordon d’alimentation dans la prise principale. • Mise en place du bol et des accessoires 1. Placez le bol (F) sur la base de l’appareil (A) en le manipulant par la poignée de préhension (F1) (Fig. 2). 2. Positionnez l’accessoire choisi (G1 G5) sur l’entraineur (E) (Fig. 3), puis placez l’ensemble dans le bol (F) (Fig. 4). Pour l’utilisation du panier vapeur (G5), veillez au préalable à remplir la cuve jusqu’au repère (correspondant à 0.4L de liquide : eau, sauce…) (Fig. 13) avant de le placer à l’intérieur du bol (F) (Fig. 14), 3. Incorporez les ingrédients à l’intérieur du bol (F) ou du panier vapeur (G5).
Le couvercle du produit est composé de trois éléments : le couvercle bloc moteur (D1), la coupelle (D2) et le joint d’étanchéité (D3). Ces 3 éléments sont livrés assemblés. Dans vos utilisations futures, vous pouvez procéder de 2 façons pour assembler votre ensemble couvercle : Étape
Posez le couvercle bloc moteur(D1) sur la coupelle (D2) en veillant à positionner le « cadenas ouvert » en face de la poignée (F1) et appuyez jusqu’à entendre un « clic » (Fig. 21).
1. Sélectionnez le programme automatique souhaité en appuyant sur la touche correspond au programme Choisi (B1, B2, B3, B4, B5, B7) (Fig. 9). Pour sélectionner les différents sous-programmes, appuyez à nouveau sur la touche du programme pour faire défiler les sous-programmes (ex : soup P1 = 1 appui ; soup P2 = 2 appuis etc…). 2. Appuyez sur le bouton start/stop/reset (B9) pour lancer le programme (Fig. 10). L’appareil démarre uniquement si le bol est correctement positionné sur la base et si l’ensemble couvercle bloc moteur est correctement positionné sur le bol.
1. Déverrouillez l’ensemble couvercle, en tournant le couvercle dans le sens contraire des aiguilles d’une montre, de façon à amener le cadenas ouvert en face de la poignée (Fig. 22). 2. Soulevez le couvercle d’une main et de l’autre tirez la coupelle pour la séparer du bloc moteur (Fig. 18). 3. Retirez le joint (Fig. 19).
Que vais-je réaliser avec les programmes automatiques du tableau de commandes (B) Réalisation de plats mijotés, en sauce. (Sous programmes P1, P2, P3, P4, P5)
• Lors de la cuisson, de la vapeur s’échappe de votre bol. Ce n’est pas un défaut d’étanchéité, l’arrière de votre bol a une forme étudiée pour éviter les phénomènes de surpression.
- Start/stop - “Validation” du choix de votre programme automatique - “Pause” au cours d’une utilisation, une fois que l’appareil est lancé. - “Réinitialisation” des paramètres sélectionnés par une pression de 2 secondes (reset). Réglage de la durée de fonctionnement : Sélectionnez le programme souhaité et ajustez en ajoutant ou réduisant le temps de cuisson. Ce mode permet de mixer manuellement votre préparation. • Utilisation du panier vapeur ! Placez un papier cuisson dans le fond du panier pour éviter que les aliments ne sortent du panier. Pour réaliser une cuisson vapeur à l’aide du panier cuisson, il est nécessaire de verser 0.4L d’eau dans le fond du bol (jusqu’au repère gravé dans le bol (Fig. 13). Les temps de cuisson sont donnés à titre indicatif, ils permettent dans la plupart des cas
Néanmoins, certaines conditions vont influer sur le temps de cuisson : ––la taille des légumes (coupés ou non-coupés) ––la quantité des ingrédients dans le panier ––la variété des légumes, leur maturité ––la quantité d’eau dans le bol, qui doit correspondre à la graduation (0.4L). Si la cuisson est insuffisante, vous pouvez ajouter un temps de cuisson supplémentaire.
Temps de cuisson vapeur Ingrédients
Si “SECU” s’affiche sur votre tableau de commandes et que votre appareil s’arrête, procédez comme suit : • Laissez votre appareil branché. • Référez-vous aux recommandations de ce mode d’emploi pour réadapter votre préparation quantités d’ingrédients / temps de la recette / type d’accessoires (Cf. § « Accessoires, programmes et quantités »). • Attendez une demi-heure pour que le moteur refroidisse. • Réinitialisez l’appareil en appuyant 2 secondes sur le bouton “Start / Stop / Reset” (B9). Votre appareil est de nouveau totalement apte à l’emploi. Le service consommateur reste à votre disposition pour toute question (voir coordonnées dans livret de garantie).
• Déverrouillez l’ensemble couvercle bloc moteur (D1+D2) du bol (F) en le tournant dans le sens inverse des aiguilles d’une montre afin d’amener le « cadenas ouvert » en face de la poignée. • Retirez la coupelle (D2) du bloc moteur en la tirant (Fig. 18). • Retirez le joint (D3) de la coupelle (Fig. 19). • Nettoyer votre bol rapidement après utilisation • Soulevez le bol (F) de la base (A) en le prenant par la poignée de préhension (F1). • Placez le bol sur une surface plane. • Lorsque les pièces sont refroidies : ––Prenez des précautions avec les lames du couteau hachoir (G1) et du couteau pétrin/ concasseur (G2), lorsque vous les nettoyez et lorsque vous videz le bol, car elles sont extrêmement coupantes.
• En cas d’entartrage du bol ou de tâches vous pouvez utiliser le côté grattoir d’une éponge imbibée si nécessaire de vinaigre blanc, ou de produits d’entretien adaptés à l’acier inoxydable. • En cas d’encrassement prononcé, laissez tremper pendant plusieurs heures avec de l’eau additionnée de liquide vaisselle et grattez si besoin avec une spatule ou bien avec le coté grattoir d’une éponge. • Pour nettoyer le bloc moteur (D1) et la base (A), utilisez un chiffon humide. Séchez-les soigneusement.
- la taille des aliments (coupés ou non coupés) - la quantité des ingrédients - la variété des légumes, leur maturité - si les ingrédients sont surgelés ou non ....
(B10). Réduisez la taille des morceaux.
Réduisez la taille des morceaux.
à votre appareil et à ses accessoires (quantités, temps de cuisson, durée, accessoires inadaptés) : avant de commencer votre recette, assurez vous que vous respectez les consignes d’utilisation indiquées dans ce mode d’emploi.
Le joint d’étanchéité est coupé, détérioré.
Vérifiez si le bol est correctement positionné sur la base et si le couvercle bloc moteur est correctement verrouillé (le cadenas n’apparaîtra plus à l’écran.
30 minutes), réduisez la quantité d’ingrédients dans le bol, vérifiez que vous utilisez le bon programme, ainsi que l’accessoire recommandé.» Vous êtes certain que tout est correctement assemblé mais le problème persiste (affichage du cadenas), dans ce cas, contactez un centre agréé.
2. Dans le bol muni du couteau hachoir, mettez l’oignon et l’ail. Mixer en Turbo pendant 10s. 3. Mettez l’huile, les figues, la poitrine de porc et tous les autres ingrédients dans le bol. Lancez le programme Mijoté P5 pour 2h. 4. En fin de cuisson, placez la viande cuite dans une terrine, puis retirez une partie du gras en surface. Astuce : Laissez suffisamment de gras pour que la terrine se tienne.
• Elimination des matériaux d’emballage et de l’appareil L’emballage comprend exclusivement des matériaux sans danger pour l’environnement, pouvant être jetés conformément aux dispositions de recyclage en vigueur. Pour la mise au rebut de l’appareil, se renseigner auprès du service approprié de votre commune. • Produits électroniques ou produits électriques en fin de vie : Participons à la protection de l’environnement ! Votre appareil contient de nombreux matériaux valorisables ou recyclables. Confiez celui-ci dans un point de collecte pour que son traitement soit effectué.
