MODE D'EMPLOI DCB-H360 SAMSUNG

Confiez toutes les réparations à un technicien qualifié.

Si le décodeur est installé dans un lieu exposé à un éclairage intense, il convient d'utiliser des dispositifs de protection pour les prises d'alimentation secteur du boîtier et les lignes téléphoniques du modem. En cas d'orage, toutes les consignes de sécurité des fabricants des autres équipements (ex. : téléviseur, chaîne hi-fi, etc.) reliés au boîtier décodeur doivent

(déchets d'équipements électriques et électroniques) (applicable dans l'Union européenne et les autres pays d'Europe dotés d'un système de tri sélectif) Ce symbole figurant sur le produit ou sa documentation indique qu’en fin de vie, celui-ci ne doit pas être jeté avec les autres ordures ménagères. Pour éviter toute nuisance à l'environnement ou à la santé due à des mises au rebut non conformes des déchets, veuillez séparer ce produit des autres types de déchets et le recycler de façon responsable afin de promouvoir la réutilisation à long terme des ressources matérielles. Pour assurer un recyclage du produit dans le respect de l'environnement, les particuliers doivent s'enquérir des lieux et procédures appropriés auprès du détaillant qui leur a vendu l'article ou auprès des collectivités locales. Les utilisateurs professionnels doivent contacter leur fournisseur et se reporter aux conditions stipulées dans le contrat d'achat. Ce produit ne doit pas être jeté avec les autres déchets commerciaux.

R e m a r q u e : Pour protéger l'environnement, jetez les piles dans les conteneurs prévus à cet effet.

Pour débrancher l’appareil, il est nécessaire de retirer la fiche de la prise murale; c’est pourquoi celle-ci doit être facilement accessible.

Sur des téléviseurs analogiques et SDTV, le rapport hauteur/largeur est de 4 unités en largeur par 3 unités en hauteur (généralement écrit 4:3).

Il s'agit du format le plus répandu pour les téléviseurs classiques (images légèrement plus larges que hautes). Pour les téléviseurs HDTV, le rapport hauteur/largeur est de 16:9 (images presque deux fois plus larges que hautes). Ce format est conçu pour ressembler à celui des films diffusés en salle. Le format HDTV est donc parfaitement adapté à la diffusion et au visionnage de films sur un téléviseur. Peut-on visionner un programme 4:3 (forme proche de celle du carré) sur un téléviseur 16:9 (forme rectangulaire) et inversement ? Le récepteur HD vous permet de choisir parmi plusieurs formats d'écran et constitue une aide notable dans ce type de situation.

SDTV est un format de télévision numérique qui offre une haute qualité d'image à des résolutions pouvant être affichées sur un téléviseur standard (plus de détails concernant les résolutions sont mentionnés plus loin dans ce chapitre).

HDTV HDTV est un format de télévision numérique offrant une qualité d'image supérieure, à des résolutions pouvant être affichées sur un écran d'ordinateur et de téléviseur HDTV-Ready (plus de détails concernant les résolutions sont mentionnés plus loin dans ce chapitre).

La résolution correspond au nombre de pixels sur l'écran. Plus la résolution est élevée, meilleure est la qualité visuelle. Les diffusions numériques sont classées en catégories HD et SD en fonction de la qualité visuelle. En général, la catégorie HD (haute définition) prend en charge des résolutions de 1920x1080i et 1280x720p et un format de 16:9 pour les normes ATSC et DVB. La qualité SD (définition standard) prend en charge des résolutions de 720x480p et 720x480i pour la norme ATSC, et des résolutions de 720x576p et 720x576i pour la norme DVB. La qualité SD prend généralement en charge un format d’image de 4:3. Cependant, des différences peuvent exister selon le pays.

La technologie Dolby Digital 5.1 offre 5 canaux discrets d'informations audio numériques pouvant être utilisés par des récepteurs A/V capables de décoder le signal du canal 5.1. Les signaux audio sont répartis entre les canaux avant gauche, central, avant droite, arrière gauche, arrière droite et un canal d'effets basse fréquence (conçu pour les caissons de basses). L’association d’un récepteur A/V compatible avec la technologie Dolby Digital numérique 5.1 canaux et du réglage des enceintes vous permet de bénéficier de tous les avantages de la qualité home cinéma : gamme dynamique étendue, panorama 360 degrés et puissance acoustique d'un vrai cinéma. Pour profiter pleinement des fonctionnalités de la technologie Dolby Digital 5.1 proposées par le récepteur HD, vous aurez besoin de relier un récepteur A/V compatible Dolby Digital 5.1 au récepteur HD via la prise optique Dolby Digital. AC-3 est une technologie d'encodage / de décodage développée en 1987 à l'usage des cinémas et signifie train binaire AC-3. Aujourd'hui, la technologie AC-3 est un synonyme de Dolby Digital.

DVB-C (radiodiffusion vidéonumérique par câble)

La radiodiffusion vidéonumérique – câble (DVB-C) correspond à la norme européenne DVB concernant la transmission de la diffusion numérique par câble. Le système DVB-C fournit une transmission numérique audio/vidéo au format Mpeg-2 et utilise la technique de modulation d'amplitude en quadrature (QAM). La norme DVB-C a été développée de manière à permettre l'envoi d'un signal d'émission numérique via des canaux VHF/UHF. Cette norme a l'avantage d'offrir un environnement relativement protégé en matière de distorsion et d'affaiblissement de propagation de signal. Ainsi, un signal plus élevé du taux de bruit peut être atteint et l'effet négatif des trajets multiples peut être évité, ce qui permet la mise en place de schémas de modulation plus élevés.

Branchement du câble composite

Après avoir installé votre système par câble, reliez le câble coaxial à la borne « ANT.IN » située à l'arrière du décodeur.

à la borne d'entrée IF de votre récepteur analogique. Désormais, en mettant le décodeur en mode Veille, vous pourrez syntoniser et visionner des canaux analogiques à partir de votre récepteur analogique.

1. Branchez le système par câble sur la prise ANT.IN du décodeur.

1. Branchez le système par câble sur la prise ANT.IN du décodeur.

REAR VCR Panneau arrière du VCR

2. A l'aide d'un câble péritel, reliez la prise

VCR OUT du magnétoscope à la prise péritel AV2 (EXT) du décodeur. 3. A l'aide du câble péritel, reliez la prise AV1 (TV) du décodeur à la prise d'entrée péritel du téléviseur.

Panneau arrière du décodeur

La figure de droite représente de façon simplifiée un de ces systèmes. Pour plus d'informations, reportez-vous au manuel d'utilisation de votre système audio.

Panneau arrière du décodeur

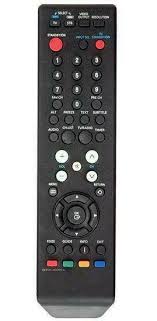

Réglage des fonctions du téléviseur à l'aide de la télécommande

Vous pouvez sélectionner la sortie vidéo appropriée pour le téléviseur branché ou le mode écran.

Saisissez le numéro du fabricant dans la télécommande pour pouvoir contrôler le téléviseur à l'aide de celle-ci (voir la rubrique « Numéros de fabricants de téléviseurs disponibles » pages 32 à 37).

Pour sélectionner la résolution :

1. Allumez le téléviseur.

2. Pointez la télécommande en direction du téléviseur. 3. Saisissez le numéro du fabricant du téléviseur en utilisant les touches NUMERIQUES tout en maintenant la touche TV enfoncée. Ex. : Si vous possédez un téléviseur Samsung, appuyez sur les touches NUMERIQUES 0, 0 et 1 (dans cet ordre) tout en maintenant la touche TV enfoncée.

R e m a r q u e : La touche EXIT à l'avant du récepteur HD peut aussi être utilisée comme touche RESOLUTION en cas d'absence d'affichage à l’écran.

Fonctions du téléviseur pouvant être activées à l'aide de la télécommande

Pour sélectionner le signal de sortie vidéo :

TV STANDBY/ON RVB : Sélectionnez le signal de sortie à l'aide de la touche VIDEO OUTPUT de la télécommande et du tableaucidessous. YPBPR : Sélectionnez YPBPR lorsque le téléviseur est relié au port de sortie Composant (YPBPR) et HDMI du récepteur HD.

/ (YPBPR). Pour ce faire, la touche VIDEO OUTPUT de la télécommande doit être en mode YPBPR.

Permet de brancher l'appareil à votre téléviseur.

28. OK Permet de confirmer et d'enregistrer des données sur le récepteur dans le menu.

Appuyez deux fois sur cette touche et des informations détaillées s'affichent dans une zone de texte.

11. MENU Permet d’afficher les menus à l'écran.

30. EXIT Permet d'effacer les affichages à l’écran et de revenir au programme télévisé en cours.

Ces touches permettent de déplacer la barre de surbrillance pour sélectionner les options du menu.

Utilisez ces touches en suivant les instructions affichées à l’écran lorsque vous effectuez des recherches dans l'écran Menu ou Guide.

R e m a r q u e : Au moment d'insérer les piles, veillez à ce que la polarité (+/-) soit juste.

Une fois les canaux du téléviseur programmés, l'image suivante (bandeau) s'affiche à chaque fois que vous changez de canal :

Pour régler le volume :

● Appuyez sur les touches VOL - ou VOL + pour régler le volume. ● Appuyez sur la touche MUTE pour activer la sourdine. ● Appuyez à nouveau sur la touche MUTE ou sur les touches VOL - / VOL + pour désactiver la sourdine. R e m a r q u e : Le son HDMI est commandé par le téléviseur et non par le récepteur HD.

3. Sélection d'une bande son

Appuyez sur la touche ALT pour consulter la liste des bandes son.

Appuyez sur les touches œƒ et OK pour en sélectionner une. Le service de bande son n'est pas fourni pour tous les canaux et dépend des conditions dans lesquelles se trouve l'opérateur.

4. Sélection d'une bande vidéo

Le service de bande vidéo n'est pas fourni pour tous les canaux et dépend des conditions dans lesquelles se trouve l'opérateur.

R e m a r q u e : Lorsque vous sélectionnez AUTO dans la fenêtre de sélection, le fonctionnement sera conforme aux paramètres système du menu principal.

Vous voyez tout d'abord s’afficher le bandeau décrit plus haut.

Après avoir appuyé pour la seconde fois sur la touche INFO, les informations détaillées concernant le programme en cours, s'il y en a davantage, s'affichent sur un autre bandeau. Lorsque ces informations ne tiennent pas sur une seule page, les touches JAUNE et BLEUE permettent de faire défiler l'écran vers le haut ou vers le bas. R e m a r q u e : Ce service est fonction du fournisseur de services.

Cette image s'affiche également lorsque vous changez de canal.

Appuyer sur la touche TV/RADIO de la télécommande permet de basculer entre un programme télévisé et un programme radiophonique.

DCB_H360R draft 0604 fra

2. Le récepteur peut afficher des informations

EPG correctes après s’être calé sur l’heure GMT (heure du méridien de Greenwich) à partir du signal, ce qui nécessite quelques secondes.

Sélectionnez le canal à l'aide des touches œƒ de la télécommande.

Appuyez sur la touche OK pour regarder ce canal. Les touches colorées correspondent aux services suivants. La touche VERTE permet d'atteindre la prochaine date à venir.

Appuyez sur la touche GUIDE lorsque vous visionnez un programme.

Si le canal actuel implique un événement, la minuterie est réglée immédiatement et s'affiche sur l'écran EPG lorsque vous appuyez sur la touche TIMER de la télécommande sur l'écran EPG. Un programme qui a été réglé de cette manière est affiché sur Timer Setting.

5.2 Liste alphabétique des canaux

Appuyez sur la touche ROUGE de la télécommande pour sélectionner la liste alphabétique des canaux.

Lorsque le programme en cours propose le télétexte, appuyez une fois sur la touche TEXT pour afficher la liste actuelle des langues pour le télétexte afin d'obtenir l'affichage du télétexte à l'écran quel que soit le type de téléviseur. La présence de l'icône sur le bandeau indique que le télétexte est disponible pour cet événement (programme). Il est possible que le télétexte ne soit pas disponible même si cette icône est affichée sur le bandeau. Cela est dû à la diffusion.

Lorsque le programme actuellement diffusé est sous-titré, appuyez sur la touche SUBTITLE pour afficher la liste des langues proposées. Si des sous-titres sont disponibles pour le programme actuel, s'affiche sur le bandeau. Pour changer la langue des sous-titres : ● Appuyez une fois sur la touche SUBTITLE pour afficher la liste des langues de sous-titrage. ● Sélectionnez la langue de sous-titrage de votre choix à l'aide des touches œƒ. ● Appuyez sur la touche OK et la langue de sous-titrage sélectionnée s'affiche.

Appuyez sur la touche EXIT pour quitter le menu.

R e m a r q u e : Lorsque vous sélectionnez AUTO dans la fenêtre de sélection, le fonctionnemen sera conforme aux paramètres système du menu principal.

Vous pouvez utiliser les touches suivantes lorsque l'application télétexte est active :

● Touches NUMERIQUES : 0....9 permettent de changer la page principale. Le numéro de la page principale s'affiche ensuite dans le coin supérieur gauche. Si le programme en cours propose cette page après un moment (environ 20 s. en général), cette page s'affiche. ● Les touches œƒ permettent de changer la page principale, (+1) pour la touche œ et (-1) pour la touche ƒ. ● Les touches ¦‹ permettent de changer le numéro de la page secondaire suivante/précédente. Les diffuseurs envoient parfois une ou plusieurs pages secondaires sur une page principale. Pour modifier le numéro de la page secondaire, appuyez simplement sur la touche ¦ ou ‹. Si les pages secondaires se trouvent dans la mémoire du décodeur, la page secondaire suivante/précédente s'affiche.

Saisissez la fréquence du canal que vous souhaitez rechercher.

Installation, Channel, System, Mailbox et Irdeto.

Si vous appuyez sur OK dans le menu d'invite, les paramètres par défaut du récepteur sont rétablis automatiquement.

R e m a r q u e : Vos précédents réglages seront supprimés ! L'ensemble des réglages et des informations seront supprimés, y compris les données concernant les canaux. ●

Sélectionnez le groupe de favoris de votre choix (FAV1~FAV4)

à l'aide de la touche FAV.CH.

Sélectionnez la liste de canaux que vous souhaitez à l'aide des touches ƒœ ou des touches numériques dans la fenêtre TV ou RADIO.

Cette option n'est activée que si votre câblodistributeur envoie un logiciel pour votre décodeur. Pour mettre à jour le logiciel, placez le curseur sur Installation ‹ Software Update et appuyez sur la touche OK. Si un nouveau logiciel est disponible, le bandeau « Start Software Updating Process ? » s'affiche. Des informations concernant le temps estimé pour le téléchargement du logiciel sont également fournies. Appuyez sur la touche OK pour confirmer et lancer la procédure de mise à jour du logiciel. Si un logiciel plus récent est installé sur votre décodeur, le message « You don’t need to update software ! » s'affiche. R e m a r q u e : De STB réinitialisations automatiquement pour le logiciel améliorant le processus. Pendant le processus d'évolution, l'écran de TV restera blanc pendant approximativement 10 minutes. La vitrine au panneau avant de STB montrera le progrès. Le service sera repris automatiquement après que la mise à niveau soit accomplie.

Appuyez sur la touche EXIT pour quitter le menu.

2.3 Régler le verrouillage des canaux

Le menu « Channel » dispose de trois fonctions : l'enregistrement des modifications apportées à la liste des canaux grâce à la fonction Update List, l'établissement de quatre listes de favoris et le verrouillage des canaux, selon votre choix.

Sélectionnez le verrouillage du canal à l'aide de la touche

Lorsque vous souhaitez visualiser le canal, saisissez le code PIN dans la fenêtre d'invite.

2.1 Mettre à jour la liste

Pour désactiver le verrouillage :

Lorsque de nouveaux canaux sont transmis à votre réseau câblé, ils s'affichent en vert sur la liste des canaux.

Pour les enregistrer, sélectionnez Channel ‹Update List. FR-24

Vous pouvez définir la transparence de l'affichage à l'écran, des sous-titres et du télétexte ainsi que le bandeau d'affichage de l'heure et la position de l'affichage à l'écran.

Cette option vous permet de modifier les paramètres système en fonction de vos besoins.

Sélectionnez le niveau de transparence de l'affichage à l'écran.

Le niveau de transparence de l'affichage à l'écran varie de 0 à 100 %. Le réglage s’effectue à l'aide des touches numériques, des touches ¦‹ ou des touches CH+/CH-. Touches ¦‹ : réglage par incréments de 1 %. Touches CH+/CH- : réglage par incréments de 10 %.

Le réglage s’effectue à l'aide des touches numériques, des touches ¦‹ ou des touches CH+/CH-. Touches ¦‹ : réglage par incréments de 1 %. Touches CH+/CH- : réglage par incréments de 10 %.

L'option « Language Selection » permet à l'utilisateur de sélectionner la langue de l'affichage à l'écran, de la bande son, du télétexte, des sous-titres ou du guide EPG.

La langue de la bande son, du télétexte, des sous-titres et du guide EPG dépend cependant du type de diffusion. Par exemple, même si la langue des sous-titres peut être sélectionnée, cette langue peut ne pas être prise en charge car le programme ne dispose d'aucun sous-titres.

Sélectionnez le niveau de transparence du télétexte.

Le niveau de transparence de l'affichage à l'écran varie de 0 à 100 %. Le réglage s’effectue à l'aide des touches numériques, des touches ¦‹ ou des touches CH+/CH-. Touches ¦‹ : réglage par incréments de 1 %. Touches CH+/CH- : réglage par incréments de 10 %.

Le réglage s’effectue à l'aide des touches numériques, des touches ¦‹ ou des touches

CH+/CH-. Touches ¦‹ : réglage par incréments de 0,5 s. Touches CH+/CH- : réglage par incréments de 1 s.

Pour sélectionner le menu de langue souhaité, appuyez sur les touches ¦‹ pour modifier la langue, puis appuyez sur la touche OK.

● Placez le curseur à l’emplacement de votre choix et appuyez longuement sur les touches ¦‹ ou œƒ jusqu'à ce que l'écran se déplace sur la position souhaitée. L'écran se déplace sur la position souhaitée. ●

Pour modifier le code PIN, sélectionnez la quatrième option « Change PIN Code ».

Cela vous permet d'accéder au menu suivant : A l'aide de cette option, saisissez le code PIN actuel sur la première ligne et saisissez le code PIN souhaité sur la seconde ligne. Saisissez une deuxième fois le nouveau code PIN pour le confirmer. Le code PIN doit être une valeur numérique composée de 4 chiffres. Le code PIN PAR DEFAUT est : 0 0 0 0.

Appuyez sur la touche EXIT pour quitter le menu.

3.3 Réglage des supports

Vous pouvez définir le réglage des supports de votre choix. Placez le curseur sur ce sous-menu et appuyez sur OK. ●

Le temps de la bande de garde est une fonction permettant de s'assurer que la totalité de l’enregistrement figurera dans la limite de temps fixée. 1 minute de temps de bande de garde signifie que le décodeur démarre l'opération programmée 1 minute avant et la termine 1 minute après le temps défini.

2) Timer 15 minuteries différentes sont prises en charge, y compris la/les minuterie(s) associées au guide EPG.

Appuyez sur les touches Numériques (0~9) pour régler l'heure de votre choix, puis sur les touches œƒ pour sélectionner un horaire de changement. Si l'heure affichée dans l’option « Switch-on Time » est la même que celle affichée dans « Switch-off Time », la minuterie fonctionne 24 heures. Sélectionnez un programme télévisé pour définir le programme à l'aide des touches ¦‹. La touche TV/RADIO vous permet de basculer entre le programme télévisé et le programme radio.

Vous pouvez régler vous-même les minuteries sur Daily et Every Monday ou sur Every

Sunday, etc. L'événement qui se répète le moins souvent est prioritaire. Par exemple, lorsque vous réglez des minuteries sur Once et Daily, « Once » a la priorité sur « Daily » pendant le jour concerné. Si la minuterie est en marche, le message « Running » associé à un numéro de minuterie s'affiche sur l’écran « Timer ».

Appuyez sur la touche EXIT pour quitter le menu.

OK. L'écran représenté à droite s’affiche.

Ce menu fournit des informations concernant la carte intelligente et le décodeur. Appuyez sur la touche OK pour accéder au sous-menu.

Appuyez sur la touche EXIT pour quitter le menu.

Vous pouvez lire le message envoyé à chacun des décodeurs. Nous pouvons enregistrer jusqu'à 10 messages électroniques. ●

Appuyez sur la touche EXIT pour quitter le menu.

à l'entrée vidéo du téléviseur;

Canal ou sortie vidéo sélectionné(e) sur le téléviseur incorrect(e); Sortie vidéo sélectionnée sur le récepteur HD incorrecte

Allumez le récepteur;

Vérifiez la connexion;

Type : Tension d’entrée : Les listes de canaux ne sont pas installées ;

Recherchez les canaux. Rendez-vous dans le menu Installation;

Messages d'erreur à l'écran; Câble de transmission de signaux pas

“Searching for signal”; ou mal branché “No signal” HD(reportez-vous à la page 10)
