MODE D'EMPLOI CF-15K22Z SAMSUNG

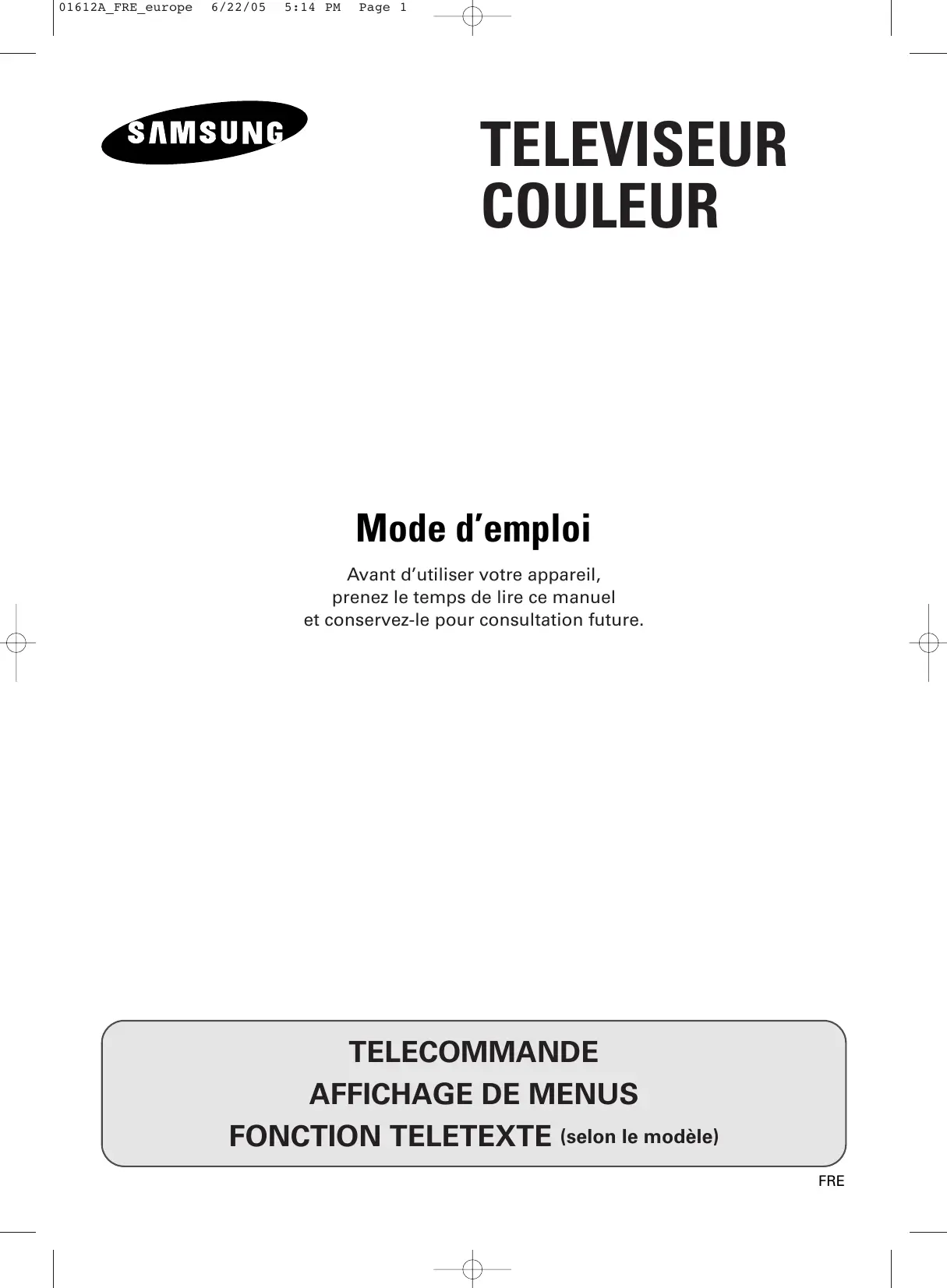

01612A_FRE_europe 6/22/05 5:14 PM ELECT Page 1 TELEVISEUR COULEUR Mode d’emploi Avant d’utiliser votre appareil, prenez le temps de lire ce manuel et conservez-le pour consultation future. TELECOMMANDE

FONCTION TELETEXTE (selon le modèle) FRE 01612A_FRE_europe 6/22/05 5:14 PM Page 2 Consignes de sécurité FRE Les illustrations suivantes indiquent les précautions d’emploi à appliquer lors de l’utilisation et du déplacement de votre téléviseur. 10% 75% 35°

Alimentation : 220V-240V~, 50Hz. (ou indiquée sur la face arrière du téléviseur.)

Le symbole ci-contre signale la présence d’une haute tension électrique dangereuse à l’intérieur de votre téléviseur. Le point d’exclamation dans le triangle vous signale des instructions importantes concernant le produit.

PRÉCAUTION : POUR ÉVITER TOUT RISQUE

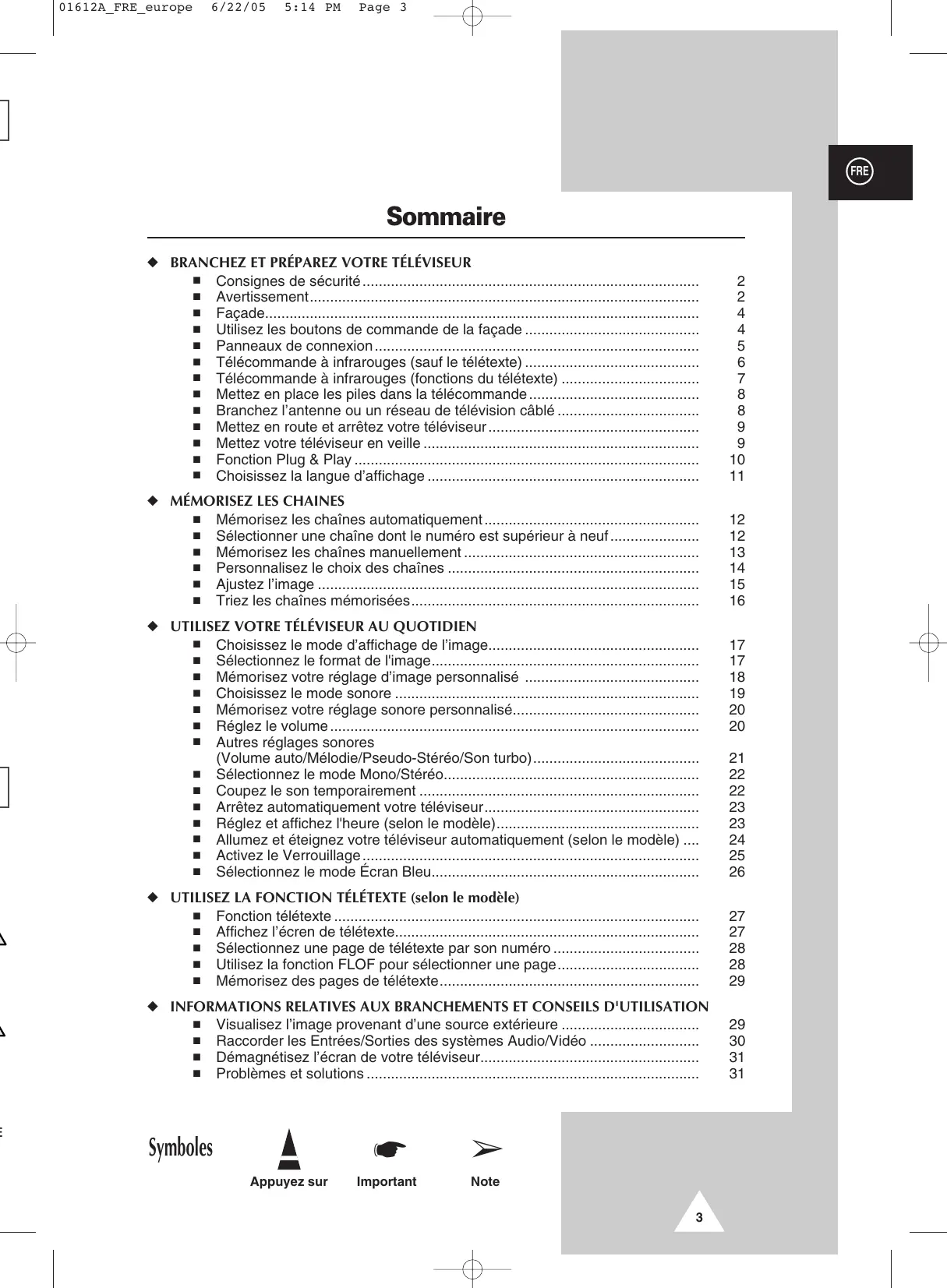

01612A_FRE_europe 6/22/05 5:14 PM Page 3 FRE Sommaire ◆ BRANCHEZ ET PRÉPAREZ VOTRE TÉLÉVISEUR Consignes de sécurité ................................................................................... Avertissement................................................................................................ Façade........................................................................................................... Utilisez les boutons de commande de la façade ........................................... Panneaux de connexion ................................................................................ Télécommande à infrarouges (sauf le télétexte) ........................................... Télécommande à infrarouges (fonctions du télétexte) .................................. Mettez en place les piles dans la télécommande .......................................... Branchez l’antenne ou un réseau de télévision câblé ................................... Mettez en route et arrêtez votre téléviseur .................................................... Mettez votre téléviseur en veille .................................................................... Fonction Plug & Play ..................................................................................... Choisissez la langue d’affichage ...................................................................

Mémorisez les chaînes automatiquement ..................................................... Sélectionner une chaîne dont le numéro est supérieur à neuf ...................... Mémorisez les chaînes manuellement .......................................................... Personnalisez le choix des chaînes .............................................................. Ajustez l’image .............................................................................................. Triez les chaînes mémorisées.......................................................................

◆ UTILISEZ VOTRE TÉLÉVISEUR AU QUOTIDIEN Choisissez le mode d’affichage de l’image.................................................... Sélectionnez le format de l'image.................................................................. Mémorisez votre réglage d’image personnalisé ........................................... Choisissez le mode sonore ........................................................................... Mémorisez votre réglage sonore personnalisé.............................................. Réglez le volume ........................................................................................... Autres réglages sonores (Volume auto/Mélodie/Pseudo-Stéréo/Son turbo)......................................... Sélectionnez le mode Mono/Stéréo............................................................... Coupez le son temporairement ..................................................................... Arrêtez automatiquement votre téléviseur..................................................... Réglez et affichez l'heure (selon le modèle).................................................. Allumez et éteignez votre téléviseur automatiquement (selon le modèle) .... Activez le Verrouillage ................................................................................... Sélectionnez le mode Écran Bleu..................................................................

◆ UTILISEZ LA FONCTION TÉLÉTEXTE (selon le modèle) Fonction télétexte .......................................................................................... Affichez l’écren de télétexte........................................................................... Sélectionnez une page de télétexte par son numéro .................................... Utilisez la fonction FLOF pour sélectionner une page................................... Mémorisez des pages de télétexte................................................................

◆ INFORMATIONS RELATIVES AUX BRANCHEMENTS ET CONSEILS D'UTILISATION Visualisez l’image provenant d’une source extérieure .................................. Raccorder les Entrées/Sorties des systèmes Audio/Vidéo ........................... Démagnétisez l’écran de votre téléviseur...................................................... Problèmes et solutions ..................................................................................

Symboles Appuyez sur

FRE Les boutons et symboles peuvent être changés sans préavis.

RÉCEPTEUR DE LA TÉLÉCOMMANDE Utilisez les boutons de commande de la façade Si votre télécommande ne fonctionne plus, ou si vous l’avez égarée, vous pouvez utiliser les touches de contrôle situées sur la face avant du poste de télévision pour : ◆ Allumer le poste de télévision s’il est en mode Veille et sélectionner les chaînes ( ◆ Accéder au menu principal ( ◆ Ajuster le volume (

Les symboles représentant les commandes sur la façade sont les mêmes que ceux utilisés sur la télécommande.

La configuration réelle de votre poste de télévision peut différer, selon le modèle que vous possédez. FRE Façade (ou Latéral) du téléviseur CONNECTEURS CINCH

Brancher les écouteurs ( ) /casque (

◆ Vous pouvez brancher des écouteurs/casque à votre télévision si vous souhaitez regarder une émission de télévision sans déranger les autres personnes présentes dans la pièce. ◆ Une utilisation prolongée des écouteurs/casque à volume élevé peut endommager votre système auditif. TEUR

Arrière du téléviseur VIDEO OUTPUT AUDIO VIDEO INPUT INPUT

01612A_FRE_europe 6/22/05 5:14 PM Page 6 Télécommande à infrarouges (sauf le télétexte)

FRE Les boutons et symboles peuvent être changés sans préavis.

SÉLECTION DES CHAÎNES À

L'utilisation de la télécommande peut se trouver perturbée par une forte lumière artificielle placée près du téléviseur.

01612A_FRE_europe 6/22/05 5:14 PM Page 7 Télécommande à infrarouges (fonctions du télétexte)

Les boutons et symboles peuvent être changés sans préavis. FRE

01612A_FRE_europe 6/22/05 5:14 PM Page 8 Mettez en place les piles dans la télécommande FRE Vous devez mettre ou remplacer les piles de la télécommande :

◆ à l’acquisition du téléviseur, ◆ lorsque vous constatez que la télécommande ne fonctionne plus correctement.

Retirez le couvercle du compartiment à piles au dos de la télécommande en plaçant votre pouce sur le symbole ( PRESS ), puis en poussant le couvercle dans la direction de la flèche.

Insérez des piles de type AA ou équivalent, en respectant la polarité :

+ de la pile sur l’emplacement marqué + de la télécommande, - de la pile sur l’emplacement marqué - de la télécommande. Replacez le couvercle en le poussant dans le sens de la flèche.

Branchez l’antenne ou un réseau de télévision câblé Pour recevoir correctement les chaînes de télévision, vous devez connecter au téléviseur l’une des deux sources de réception suivantes : ◆ une antenne d’extérieur, ◆ un réseau câblé. Branchez le cordon d’arrivée de l’antenne ou du réseau câblé dans la prise coaxiale au bas de la face arrière du téléviseur. 75Ω Arrière du téléviseur

Réseau de télévision câblé

01612A_FRE_europe 6/22/05 5:14 PM Page 9 Mettez en route et arrêtez votre téléviseur FRE Le cordon secteur est connecté à l’arrière du téléviseur.

Branchez le cordon secteur sur une prise murale adéquate.

Utilisez une prise murale d'une tension comprise entre 220 et 240 volts. Appuyez sur l'interrupteur général “ façade du téléviseur. Résultat:

L'indicateur de veille s'allume sur la façade. Appuyez sur la touche POWER mettre le téléviseur en route. Résultat:

” (MARCHE/ARRÊT) de la de la télécommande pour La chaîne que vous regardiez avant d'arrêter le téléviseur est sélectionnée automatiquement. Appuyez de nouveau sur l'interrupteur général “ ARRÊT) de la façade du téléviseur pour l'éteindre. ” (MARCHE/ Mettez votre téléviseur en veille Vous pouvez mettre votre téléviseur en veille afin de réduire : ◆ la consommation électrique, ◆ l’usure du tube cathodique. Mettez le téléviseur en veille lorsque vous souhaitez l’arrêter pour une courte période (pendant un repas, par exemple). Le téléviseur se met automatiquement en veille lorsque vous l’allumez.

Appuyez sur la touche POWER de la télécommande. Résultat : l’image disparaît de l’écran et le voyant rouge sur la façade du téléviseur s’allume.

Pour rétablir l’image, appuyez de nouveau sur la touche POWER de la télécommande. Ne laissez pas votre téléviseur en veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Dans ce cas, éteignez-le complètement.

01612A_FRE_europe 6/22/05 5:14 PM Page 10 Fonction Plug & Play FRE Lorsque vous allumez votre téléviseur pour la première fois, les réglages simples que vous devez faire vous-même s'affichent successivement : choix de la langue, des chaînes et réglage de l'horloge.

Si le téléviseur est en mode Veille, appuyez sur la touche POWER de la télécommande. Résultat:

Plug & Play Appuyez sur les touches ▲ ou ▼ pour sélectionner la langue de votre choix. Appuyez sur la touche MENU pour entrer la langue. Le message “Vérif. Antenne” s'affiche.

Vérif. Antenne Si aucune langue n'a été sélectionnée dans le menu “Langue”, celui-ci est réaffiché au bout d'une trentaine de secondes. Vérifiez que l’antenne est branchée au poste de télévision. Puis appuyez sur la touche + ou – pour mémoriser les chaînes (reportez-vous à la page 12 “Mémorisez les chaînes automatiquement”). Résultat:

471 MHz 48 % Une barre horizontale s'affiche, et les chaînes sont mémorisées dans l'ordre dans lequel elles sont détectées sur la bande de fréquence.

Lorsque la recherche et la mémorisation sont terminées, le menu “Horloge” s’affiche.

Appuyez sur les touches + ou – pour faire défiler les heures et les minutes. Réglez les heures et les minutes en appuyant sur les touches ▲ ou ▼ (voir “Réglez et affichez l'heure” à la page 23).

Lorsque vous avez terminé, appuyez sur la touche MENU. Horloge Horloge Le message “Plug & Play” s'affiche. Il clignote un moment, puis le menu “Langue” s'affiche automatiquement. 11 : 35 Résultat:

Le message “ENJOY YOUR WATCHING” s'affiche et la chaîne mémorisée est mise en marche. Si vous voulez recommencer vos réglages...

Appuyez sur la touche MENU. Fonctions

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Fonctions”, puis appuyez sur les touches + ou –. Langue : Français Plug & Play Écran Bleu : Non Verrouillage

Sélectionnez “Plug & Play” en appuyant sur les touches ▲ ou ▼ puis appuyez sur les touches + ou –. Résultat:

Le message “Plug & Play” s'affiche.

01612A_FRE_europe 6/22/05 5:14 PM Page 11 Choisissez la langue d’affichage FRE La première fois que vous mettez le téléviseur en route, vous devez sélectionner la langue dans laquelle s'afficheront les différents menus et indications.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Fonctions”.

Appuyez sur les touches “Langue”. ¦ Personnalisé ‹ : Normal

pour sélectionner le menu

Appuyez sur les touches ▲ ou ▼ autant de fois que nécessaire pour sélectionner une langue.

Une fois votre choix effectué, appuyez sur la touche TV ou sur la touche MENU plusieurs fois pour retourner à l'affichage normal. Fonctions Langue : Français Plug & Play Écran Bleu : Non Verrouillage

Fonctions Langue : Français Plug & Play Écran Bleu : Non Verrouillage

01612A_FRE_europe 6/22/05 5:14 PM Page 12 Mémorisez les chaînes automatiquement FRE Vous pouvez balayer les plages de fréquences accessibles sur votre téléviseur et dans votre pays, afin de mémoriser automatiquement toutes les chaînes ainsi détectées. Image Mode Ajuste Taille ¦ Personnalisé ‹ : Normal Canal Mémo Automatique Mémo Manuelle Active/Inactive Réglage fin Tri

48 % Les chaînes sont mémorisées dans l'ordre où elles apparaissent sur les bandes de fréquence. Les numéros affectés automatiquement aux différentes chaînes ne correspondent pas nécessairement à ceux par lesquels vous souhaitez identifier celles-ci. Dans ce cas, consultez la rubrique “Triez les chaînes mémorisées” à la page 16.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Canal”.

Appuyez sur les touches Automatique”.

Appuyez à nouveau sur les touches + ou –. Résultat: Une barre horizontale s'affiche, et les chaînes sont mémorisées dans l'ordre dans lequel elles sont détectées sur la bande de fréquence. Une fois terminée, la recherche s'arrête automatiquement.

Une fois les chaînes de télévision mémorisées, le menu “Tri” s'affiche. + ou – pour sélectionner le menu “Mémo Pour... vous devez... trier les chaînes mémorisées aller à l'étape 4 de la procédure “Triez les chaînes mémorisées”, à la page 16. quitter la fonction de mémorisation des chaînes trier les chaînes appuyer autant de fois que nécessaire sur la touche MENU sans jusqu'à disparition des menus. Canal Tri

Mémoriser : P 1 : P-: ?

Si le son ne fonctionne pas régulièrement après la mémorisation des chaînes, sélectionnez le mode sonore qui vous convient le mieux dans le menu “Mémo Manuelle” (voir page opposée). Sélectionner une chaîne dont le numéro est supérieur à neuf Lorsque vous utilisez les touches numériques pour sélectionner une chaîne mémorisée par un numéro de programmation supérieur à 9, suivez les instructions ci-après.

Appuyez sur la touche -/--. Résultat: Le symbole “--” s’affiche.

Entrez le numéro de chaîne à deux chiffres. Exemple: Pour sélectionner la chaîne 42, appuyez sur 4, suivi de 2.

01612A_FRE_europe 6/22/05 5:14 PM Page 13 Mémorisez les chaînes manuellement FRE Lorsque vous mémorisez des chaînes manuellement, vous pouvez choisir : Canal ◆ les chaînes que vous souhaitez mémoriser, ◆ le numéro de station à donner à chacune d’elles.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Canal”, puis appuyez sur les touches + ou –.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Mémo Manuelle”, puis appuyez sur les touches + ou –.

Le menu “Mémo Manuelle” s'affiche, l'option “Syst. Couleur” étant automatiquement sélectionnée. Appuyez sur les touches couleur optimale. Résultat:

jusqu'à obtenir une qualité de

NTSC4.43 est un mode de lecture particulier, utilisé par certains magnétoscopes pour lire en NTSC des cassettes vidéo enregistrées en PAL. Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Norme Son”, puis appuyez sur les touches + ou – jusqu'à obtenir une qualité sonore optimale. Résultat:

Canal Mémo Manuelle Syst. Couleur Norme Son Recherche Prog.No. Mémoriser Canal Mémo Manuelle Syst. Couleur Norme Son Recherche Prog.No. Mémoriser Si le son ne fonctionne pas régulièrement après la mémorisation des chaînes, sélectionnez le mode sonore qui vous convient le mieux. Le tuner balaye la plage de fréquences jusqu'à ce que la première chaîne ou celle que vous avez choisie soit reçue sur l'écran.

Attribuez un numéro de programme à la chaîne en sélectionnant l'option “Prog.No.” jusqu'à ce que le numéro souhaité s'affiche.

Pour mémoriser la chaîne avec le numéro de programme qui lui est associé, sélectionnez l'option “Mémoriser”, puis appuyez sur les touches + ou –. Résultat: : AUTO : B/G : 18

Canal Mémo Manuelle Syst. Couleur Norme Son Recherche Prog.No. Mémoriser Pour commencer la recherche, sélectionnez “Recherche”, puis appuyez sur la touche + or –. Résultat: : AUTO : B/G : 18

Le système sonore se modifie dans l'ordre suivant : B/G ➞ D/K ➞ I ➞ L/L’ (option)

Le système de couleurs se modifie dans l'ordre suivant : Auto ➞ PAL ➞ SECAM ➞ NTSC4.43 ➞ NTSC3.58 (option)

Mémo Automatique Mémo Manuelle Active/Inactive Réglage fin Tri Le message “OK” s'affiche.

Répétez les étapes 6 à 8 pour chaque chaîne à mémoriser.

Une fois les chaînes de télévision mémorisées, appuyez sur la touche TV ou sur la touche MENU plusieurs fois pour retourner à l'affichage normal. : AUTO : B/G : 18

Canal Mémo Manuelle Syst. Couleur Norme Son Recherche Prog.No. Mémoriser : AUTO : B/G : 18

Canal Mémo Manuelle Syst. Couleur Norme Son Recherche Prog.No. Mémoriser

: AUTO : B/G : 18 : OK 01612A_FRE_europe 6/22/05 5:14 PM Page 14 Personnalisez le choix des chaînes FRE Canal Mémo Automatique Mémo Manuelle Active/Inactive Réglage fin Tri Canal

Vous pouvez éliminer les chaînes de votre choix de la fonction de balayage des chaînes mémorisées. Lorsque vous faites défiler les chaînes mémorisées, celles que vous avez choisi d'éliminer ne sont pas proposées. Toutes les chaînes apparaissent lors du balayage, à moins d'avoir été spécifiquement éliminées par vous-même.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Canal”, puis appuyez sur les touches + ou –.

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Active/Inactive”, puis appuyez sur les touches + ou –. Active/Inactive

: Active : Active : Active : Active Résultat: Le menu “Active/Inactive” s'affiche.

Appuyez sur les touches ▲ ou ▼ pour sélectionner la chaîne souhaitée. Active/Inactive

Pour ajouter ou effacer cette dernière, appuyez respectivement sur les touches + ou –.

Lorsque vous avez fini d'exclure ou d'inclure des chaînes, appuyez sur la touche TV ou sur la touche MENU plusieurs fois pour retourner à l'affichage normal. Canal : Inactive : Active : Active : Active

01612A_FRE_europe 6/22/05 5:14 PM Page 15 Ajustez l’image FRE Si le signal reçu par votre téléviseur est de bonne qualité, aucun réglage supplémentaire de l’image n’est nécessaire, car celui-ci s’effectue automatiquement lors de la recherche et de la mémorisation des stations. Toutefois, si l’image est de mauvaise qualité, il peut être nécessaire de l’ajuster manuellement.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Canal”, puis appuyez sur les touches + ou –.

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Réglage fin”, puis appuyez sur les touches + ou –. Canal Mémo Automatique Mémo Manuelle Active/Inactive Réglage fin Tri Canal

Le menu “Réglage fin” s'affiche, l'option “Réglage” étant automatiquement sélectionnée. Pour... appuyez sur les touches... obtenir une image nette et claire et une bonne qualité sonore,

mémoriser les réglages d'image ou de son, ◆ ▲ ou ▼ pour sélectionner “Mémoriser”. ◆ + ou –. Résultat: Le message “OK” s'affiche. effacer les réglages d'image ou de son, ◆ ▲ ou ▼ pour sélectionner “Effacer”. ◆ + ou –. Résultat: Le message “OK” s'affiche. Réglage fin Réglage Mémoriser Effacer

+ ou –. Résultat: La barre horizontale du curseur se déplace vers la vers la gauche ou la droite. Réglage fin Canal Réglage fin Réglage Mémoriser Effacer

Lorsque vous avez terminé les réglages d'image, appuyez sur la touche TV ou sur la touche MENU plusieurs fois pour retourner à l'affichage normal. Canal Réglage fin Réglage Mémoriser Effacer

01612A_FRE_europe 6/22/05 5:14 PM Page 16 Triez les chaînes mémorisées FRE Vous pouvez échanger les numéros de station de deux chaînes afin de : ◆ modifier l'ordre dans lequel les chaînes ont été mémorisées automatiquement. Canal Mémo Automatique Mémo Manuelle Active/Inactive Réglage fin Tri

◆ attribuer des numéros faciles à retenir aux chaînes que vous regardez le plus souvent.

Appuyez sur la touche MENU. Canal

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Canal”, puis appuyez sur les touches + ou –. : P 1 : P-: ?

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Tri”, puis appuyez sur les touches + ou –. Tri

L'image de la chaîne correspondante apparaît.

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “À”.

Appuyez sur les touches + ou – jusqu'à l'affichage du nouveau numéro que vous souhaitez attribuer à la chaîne. Résultat: Canal Les numéros de station des deux chaînes sont échangés. Exemple: Si vous sélectionnez “P 1” pour l'option “De” et “P 3” pour l'option “À”: ◆ la station 1 devient la station 3. ◆ la station 3 devient la station 1. Tri

Mémoriser Le menu “Tri” s'affiche, l'option “De” étant automatiquement sélectionnée. Appuyez sur + ou – jusqu'à ce que le numéro de station que vous souhaitez modifier s'affiche. Résultat: Tri

Mémoriser : P 1 : P 3 : OK

Pour... appuyez sur les touches... confirmer l'échange des numéros de de station, ◆ ▲ ou ▼ pour sélectionner “Mémoriser”. ◆ + ou –. Résultat: Le message “OK” s'affiche. ➣ Pour échanger d'autres numéros de station, sélectionnez de nouveau l'option “De” et retournez à l'étape 4.

Une fois le tri des stations terminé, appuyez sur la touche TV ou sur la touche MENU plusieurs fois pour retourner à l'affichage normal.

Vous pouvez sélectionner le type d’image qui correspond le mieux à vos préférences. Les effets d’affichage apparaissent dans l’ordre suivant : ◆ Personnalisé, Standard, Sports, Naturel, Modéré.

Le menu “Image” s'affiche. Le menu “Mode” est sélectionné.

Sélectionnez le type d’image qui vous convient le mieux en appuyant sur la touche + ou –.

Lorsque vous êtes satisfait des réglages, appuyez sur la touche appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal.

¦ Personnalisé ‹ : Normal Appuyez sur les touches + ou –. Résultat:

Mode Ajuste Taille Appuyez sur la touche MENU. Résultat:

Image Vous pouvez sélectionner le type d’effet désiré en appuyant simplement sur la touche “P.STD” (Picture standard) de la télécommande.

Sélectionnez le format de l'image (selon le modèle)

Vous pouvez sélectionner le format d’image qui correspond le mieux à vos préférences. Ces formats sont proposés dans l'ordre suivant : ◆ Normal ◆ Zoom (agrandissement d'une image 16:9 au format plein écran) Image Mode Ajuste Taille ¦ Personnalisé ‹ : Normal ◆ 16:9

Appuyez sur la touche MENU. Résultat:

Le menu “Image” s'affiche.

Appuyez sur les touches + ou –.

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Taille”.

Sélectionnez le format d’image qui vous convient le mieux en appuyant sur la touche + ou –.

Lorsque vous êtes satisfait des réglages, appuyez sur la touche appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal.

Vous pouvez sélectionner le format d’image désiré en appuyant simplement sur la touche “P.SIZE ” (Picture size) de la télécommande.

01612A_FRE_europe 6/22/05 5:14 PM Page 18 Mémorisez votre réglage d’image personnalisé FRE Votre téléviseur dispose de plusieurs paramètres qui vous permettent de contrôler la qualité de l’image : Image Mode Ajuste Taille ◆ Nuance coul. (Nuance couleur), Contraste, Luminosité, Netteté, Couleur, Teinte (NTSC seulement) ¦ Personnalisé ‹ : Normal

Appuyez sur la touche MENU. Résultat: Image

Appuyez sur les touches + ou –.

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Ajuste”, puis appuyez sur les touches + ou –. Ajuste Nuance coul. Contraste Luminosité Netteté Couleur Résultat: : Normal

Le menu “Image” s'affiche.

Lorsque “Mode”, “Personnalisé” est sélectionné, le menu “Ajuste” s'affiche. Pour modifier... ◆ la Nuance coul. (nuance de couleur) Image Ajuste Nuance coul. Contraste Luminosité Netteté Couleur

appuyez sur les touches...

+ ou –. Résultat: Vous sélectionnez l'option souhaitée (Normal, Chaude1/2, Froide1/2). le Contraste ◆ + ou –. la Luminosité Résultat: Une barre horizontale la Netteté s'affiche. la Couleur la Teinte (NTSC seulement) Lorsque vous êtes satisfait des réglages, appuyez sur la touche ou appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal. Votre téléviseur est muni d'un système de démagnétisation automatique, activé en cas d'interférences magnétiques. Pour démagnétiser l'écran, arrêtez votre téléviseur avec l'interrupteur “ ” (MARCHE/ARRÊT) de la façade (consultez la rubrique "Démagnétisez l'écran de votre téléviseur" à la page 31). Si vous modifiez les réglages “Ajuste”, l’image standard passe automatiquement en mode “Personnalisé”.

01612A_FRE_europe 6/22/05 5:14 PM Page 19 Choisissez le mode sonore (selon le modèle) FRE Vous pouvez sélectionner le type d’effet sonore que vous souhaitez entendre lorsque vous regardez une émission. Les effets sonores apparaissent dans l’ordre suivant : ◆ Personnalisé, Standard, Musique, Cinéma, Parole.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Son”, puis appuyez sur les touches + ou –. Résultat:

Sélectionnez le type d’effect sonore qui vous convient le mieux en appuyant sur la touche + ou –.

Lorsque vous êtes satisfait des réglages, appuyez sur la touche appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal.

¦ Personnalisé ‹ Mode Ajuste Volume auto : Non Mélodie : Non Pseudo-Stéréo : Non Son turbo : Non Le menu “Mode” est sélectionné.

Son Vous pouvez sélectionner le type d’effet sonore désiré en appuyant simplement sur la touche “S.STD” (Sound standard) de la télécommande.

01612A_FRE_europe 6/22/05 5:14 PM Page 20 Mémorisez votre réglage sonore personnalisé (selon le modèle) FRE Votre téléviseur dispose de plusieurs paramètres qui vous permettent de contrôler la qualité du son.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Son”, puis appuyez sur les touches + ou –.

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Ajuste”. Résultat: Son Ajuste Basse Aigu Balance

Sélectionnez l’option désirée en appuyant sur la touche ▲ ou ▼ et ajustez selon votre convenance en appuyant sur la touche + ou –.

Appuyez sur les touches + ou –. Résultat:

Balance G 43 Lorsque “Mode”, “Personnalisé” est sélectionné, le menu “Ajuste” s'affiche. La barre horizontale s’affiche. Lorsque vous êtes satisfait des réglages, appuyez sur la touche ou appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal. D 57

Vous pouvez afficher le menu Son directement à l'aide de la touche “S.MENU” (Sound menu) de la télécommande. Réglez le volume ◆ Appuyez sur le bouton + pour augmenter le volume (le curseur se déplace à droite). ◆ Appuyez sur le bouton déplace à gauche)

pour diminuer le volume (le curseur se Le réglage du volume est mémorisé : ◆ lorsque vous mettez le téléviseur en mode veille, ◆ lorsque vous éteignez le téléviseur à l'aide du bouton “ ” (MARCHE/ARRÊT) de la façade, ◆ en cas de coupure de courant.

01612A_FRE_europe 6/22/05 5:14 PM Page 21 Autres réglages sonores (selon le modèle) FRE Vous pouvez régler les paramètres sonores suivants à votre convenance. Son ◆ Volume auto Chaque station a des conditions de diffusion qui lui sont propres, ce qui vous contraindrait en théorie à régler le son à chaque changement de chaîne, solution peu pratique. La fonction "Volume auto" permet un réglage automatique du volume de la chaîne désirée : le son est baissé lorsque le signal de modulation est élevé et augmenté lorsque le signal est faible.

Une petite mélodie signale la mise en marche ou l'arrêt du téléviseur. ◆ Pseudo-Stéréo La fonction “Pseudo-Stéréo” convertit un signal sonore monophonique en deux canaux gauche et droit identiques. Selon que la fonction “Pseudo-Stéréo” est activée ou non (“Oui” ou “Non”), elle s'applique ou non aux effets sonores tels que Standard, Musique, Cinéma et Parole.

Vous pouvez bénéficier d’un son amplifié et plus dynamique lorsque vous regardez des programmes musicaux, des films ou une autre chaîne. “Son turbo” fait bien ressortir les bandes de son supérieures et inférieures (avec les autres effets).

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Son”, puis appuyez sur les touches + ou –.

Pour... ¦ Personnalisé ‹ Mode Ajuste Volume auto : Non Mélodie : Non Pseudo-Stéréo : Non Son turbo : Non Son ¦ Personnalisé ‹ Mode Ajuste Volume auto : Oui Mélodie : Non Pseudo-Stéréo : Non Son turbo : Non Son ¦ Personnalisé ‹ Mode Ajuste Volume auto : Non Mélodie : Oui Pseudo-Stéréo : Non Son turbo : Non Son ¦ Personnalisé ‹ Mode Ajuste Volume auto : Non Mélodie : Non Pseudo-Stéréo : Oui Son turbo : Non Son

appuyez sur les touches... modifier une option ▲ ou ▼. sélectionner l'option souhaitée (Oui/Non) + ou –. ¦ Personnalisé ‹ Mode Ajuste Volume auto : Non Mélodie : Non Pseudo-Stéréo : Non Son turbo : Oui Lorsque vous êtes satisfait des réglages, appuyez sur la touche ou appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal. Vous pouvez sélectionner le son turbo en appuyant simplement sur la touche “TURBO” de la télécommande.

01612A_FRE_europe 6/22/05 5:14 PM Page 22 Sélectionnez le mode Mono/Stéréo (selon le modèle) FRE La touche “S.MODE I-II” affiche/contrôle le processus de sortie du signal audio. Lorsque vous allumez votre téléviseur, le mode est automatiquement réglé soit sur “Dual-I”, soit sur “STEREO”, selon l'émission diffusée. Affichage à l'écran Emission standard (son audio normal) MONO (utilisation normale) Normal + NICAM mono MONO ↔ MONO NICAM (Normal) NICAM Stéréo STEREO ↔ MONO NICAM (Normal) NICAM Dual-I/II Dual-I → Dual-II → MONO NICAM NICAM (Normal)

Type d'émission ◆ Lorsque les conditions de réception se détériorent, le son sera davantage audible si vous placez le mode sur la position “MONO” à l'aide de la touche S.MODE I-II. ◆ Si le signal stéréo est faible ou si le mode passe sans arrêt de “Stéréo” à “Mono” ou à un autre mode, placez le téléviseur en mode “MONO”. ◆ Lorsque vous recevez un son "Mono" en mode AV, branchez une entrée audio de la source dans le connecteur “L” du panneau de connexion. Si le son “Mono” sort uniquement du haut-parleur gauche, appuyez sur la touche S.MODE I-II de la télécommande. Coupez le son temporairement Vous pouvez coupez temporairement le son de votre téléviseur (pendant une conversation téléphonique, par exemple).

Appuyez sur la touche MUTE Résultat:

Le son est coupé et le symbole “ ” s'affiche à l'écran. Pour rétablir le son avec le même volume sonore qu'auparavant, appuyez de nouveau sur la touche MUTE (ou sur l'un des boutons de contrôle du volume).

01612A_FRE_europe 6/22/05 5:14 PM Page 23 Arrêtez automatiquement votre téléviseur FRE

Vous pouvez sélectionner une période de 30 à 180 minutes au bout de laquelle votre téléviseur se met automatiquement en mode veille. Appuyez pour cela sur la touche "SLEEP ".

Appuyez sur le bouton SLEEP de la télécommande. Résultat :

Si la minuterie de mise en veille... l'écran affiche... est déjà programmée le temps restant avant le passage du téléviseur en mode veille. n'est pas encore programmée le mot “Non”. Appuyez plusieurs fois sur la touche SLEEP pour faire défiler les intervalles de temps prédéfinis (30, 60, 90, 120, 150, 180). Résultat : Le téléviseur est mis automatiquement en mode veille lorsque la minuterie atteint 0.

Pour supprimer la minuterie de mise en veille, appuyez plusieurs fois sur la touche SLEEP et sélectionnez “Non”. Réglez et affichez l'heure (selon le modèle) Vous pouvez mettre à l'heure l'horloge du téléviseur, de façon à ce que celle-ci s'affiche lorsque vous appuyez sur la touche “DISPLAY Vous devez obligatoirement mettre l'horloge à l'heure pour pouvoir utiliser les minuteries automatiques de Marche/Arrêt.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Fonctions”, puis appuyez sur les touches + ou –.

Le réglage de l'horloge est réactivé lorsque vous appuyez sur l'interrupteur “ ” (MARCHE/ARRÊT) de la façade. Langue : Français Horloge Plug & Play Écran Bleu : Non Verrouillage Fonctions Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Horloge”, puis appuyez sur les touches + ou –. Horloge Résultat: Horloge Minuterie Le menu “Horloge” s'affiche, l'option “Horloge” étant automatiquement sélectionnée. Pour... 11 : 00 Non appuyez sur les touches... sélectionner les heures et les minutes, + ou –. entrer le chiffre des heures ou des minutes, ▲ ou ▼.

Une fois la saisie terminée, appuyez sur la touche TV appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal.

Fonctions appuyez sur la touche “DISPLAY informations sur la chaîne une fois, l'heure deux fois.

Pour faire disparaître l'affichage, appuyez à nouveau sur la touche DISPLAY

01612A_FRE_europe 6/22/05 5:14 PM Page 24 Allumez et éteignez votre téléviseur automatiquement (selon le modèle) FRE Vous pouvez programmer les minuteries de Marche/Arrêt pour que votre téléviseur : Fonctions ◆ s'allume automatiquement et recherche la chaîne de votre choix à l'heure programmée, Langue : Français Horloge Plug & Play Écran Bleu : Non Verrouillage ◆ s'éteigne automatiquement à l'heure programmée.

Fonctions La première étape consiste à mettre à l'heure l'horloge du téléviseur (consultez la rubrique “Réglez et affichez l'heure” à la page précédente). Si vous n'avez pas encore mis l'horloge à l'heure, le message “Régler horloge premier” s'affiche. Horloge Horloge Minuterie 11 : 35 Non

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Fonctions”, puis appuyez sur les touches + ou -.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Horloge”, puis appuyez sur les touches + ou -. Fonctions Horloge Résultat: Horloge Minuterie Marche Arrêt 11 : 35 Oui

Appuyez sur les touches ▲ ou ▼ pour sélectionner l'option “Minuterie”.

Appuyez sur les touches + ou - pour choisir le mode “Oui”. Résultat: Fonctions 11 : 35 Oui 07 : 00

Les options “Marche” et “Arrêt” sont affichées.

Appuyez sur les touches ▲ ou ▼ pour sélectionner “Marche”.

Programmez l'heure à laquelle vous voulez que votre téléviseur s'allume. Horloge Horloge Minuterie Marche Arrêt Le menu "Horloge" s'affiche. Pour... Fonctions appuyez sur les touches... sélectionner les heures et minutes, + ou -. programmer les chiffres des heures et minutes ▲ ou ▼. Horloge Horloge Minuterie Marche Arrêt 11 : 35 Oui 07 : 00 23 : 00

Procédez de la même façon pour programmer l'heure à laquelle vous souhaitez que le téléviseur s'éteigne.

Une fois la programmation de l'heure de Marche/Arrêt terminée, appuyez sur la touche TV ou appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal.

Extinction automatique Fuzzy Si aucune touche (y compris celles de la telecommande et de la facade) n’est activee apres 3 heures de fonctionnement par le fonction de mise en marche automatique, l’appareil s’eteint automatiquement.

Vous pouvez limiter les chaînes que votre famille peut regarder en verrouillant les chaînes de votre choix. Fonctions Exemple: Vous pouvez empêcher vos enfants de regarder certaines émissions.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Fonctions”, puis appuyez sur les touches + or -.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Verrouillage”, puis appuyez sur les touches + or -. Verrouillage Résultat: Le menu “Verrouillage” s’affiche. Verrouillage

Si vous voulez déverrouiller une chaîne, mettez sur “Non”. Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Prog.No.”. Sélectionnez le numéro de la chaîne à verrouiller en appuyant sur la touche + or -. Fonctions Verrouillage Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Verrou”, puis appuyez sur les touches + or -. Result:

: Non Mettez sur “Oui” en appuyant sur la touche + or -.

Fonctions Verrouillage Prog.No. Verrou : Oui : 1

“Actif” s’affiche. Une fois l'opération terminée, appuyez sur la touche TV appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal. Fonctions Verrouillage

Verrouillage Prog.No. Verrou Si une chaîne est verrouillée, vous ne pouvez pas entrer dans le menu “Canal” (le message “Non disponible” s’affiche).

Verrouillage : Actif

: Oui : 1 : Actif 01612A_FRE_europe 6/22/05 5:14 PM Page 26 Sélectionnez le mode Écran Bleu FRE Fonctions Langue : Français Plug & Play Écran Bleu : Non Verrouillage Lorsqu’aucun signal d’image n’est émis ou que le signal est très faible, l’écran bascule sur un fond bleu pour remplacer le fond normal d’image faible. Pour continuer à afficher la réception d’un signal faible, placez l’option “Écran bleu” en mode “Non”.

Appuyez sur la touche MENU.

Appuyez sur les touches ▲ ou ▼ pour sélectionner le menu “Fonctions”, puis appuyez sur les touches + ou -. Fonctions Langue : Français Plug & Play Écran Bleu : Non Verrouillage

Appuyez sur les touches ▲ ou ▼ pour sélectionner la fonction “Écran bleu”.

Appuyez sur les touches souhaitée (Oui/Non).

Une fois l'opération terminée, appuyez sur la touche TV appuyez plusieurs fois sur la touche MENU pour retourner à l'affichage normal.

pour sélectionner l'option

01612A_FRE_europe 6/22/05 5:14 PM Page 27 Fonction télétexte FRE La plupart des chaînes de télévision proposent un service d’informations écrites, appelé télétexte, concernant par exemple : ◆ les horaires de programme de télévision, ◆ les bulletins d’informations, ◆ les prévisions météorologiques, ◆ les résultats sportifs, ◆ les sous-titres pour les malentendants.

Les pages de télétexte sont organisées en six catégories : Partie

Numéro de la page sélectionnée.

Identification de la chaîne émettrice.

Numéro de la page en cours ou indications de recherche.

Informations d’état. Affichez l'écran de télétexte Vous pouvez afficher à tout moment les informations du télétexte sur l’écran de votre téléviseur, si la réception de la chaîne est bonne. Sinon : ◆ certaines informations peuvent manquer, ◆ certaines pages peuvent ne pas être affichées. Pour activer la fonction télétexte et en afficher le sommaire, procédez comme suit :

Sélectionnez la chaîne proposant le service de télétexte, à l’aide des touches ▲ ( 1 ) ou ▼ ( 1 ).

Appuyez sur la touche TTX/MIX ( télétexte. ) pour activer le mode

Résultat : la page du sommaire (page 100) s’affiche. Il est possible de l’appeler à tout moment en appuyant sur la touche INDEX (

Si vous souhaitez afficher la page de télétexte en même temps que l’émission en cours sur la chaîne sélectionnée, appuyez sur la touche TTX/MIX ( ).

Pour revenir au programme de télévision, appuyez sur la touche

01612A_FRE_europe 6/22/05 5:14 PM Page 28 Sélectionnez une page de télétexte par son numéro FRE Vous pouvez sélectionner une page en entrant directement son numéro au moyen des touches numériques de la télécommande.

Entrez le numéro de page à trois chiffres, indiqué dans le sommaire, en appuyant sur les touches numériques correspondantes. Résultat : la pagination augmente, jusqu’à ce que le numéro requis soit atteint, puis la page est affichée.

Si la page sélectionnée est associée à plusieurs pages secondaires, ces dernières sont affichées en défilement consécutif. Pour figer une page à l’écran, appuyez sur HOLD ( ). Pour reprendre le défilement des pages, appuyez de nouveau sur HOLD.

Sélectionnez l’une des options d’affichage suivantes :

Pour afficher... appuyez sur la touche... ◆ à la fois les informations de télétexte et l’émission en cours, TTX/MIX ( ◆ du texte caché (réponses à un jeu télévisé, par exemple), REVEAL (

) de nouveau. ◆ une page secondaire en entrant son numéro à quatre chiffres, SUB-PAGE ( ◆ la page suivante, PAGE UP ( ◆ la page précédente, PAGE DOWN ( ◆ en taille double :

• la moitié supérieure de la page,
• la moitié inférieure de la page, SIZE ( ◆ une fois. ◆ deux fois. ◆ l’écran normal, ◆ trois fois.

Utilisez la fonction FLOF pour sélectionner une page Les différents sujets présentés sur une page de télétexte sont codés par couleur et peuvent être sélectionnés à l’aide des touches de couleur de la télécommande.

Affichez le contenu de la page de télétexte en appuyant sur la touche TTX/MIX ( ).

Appuyez sur la touche de couleur correspondant au sujet que vous souhaitez sélectionner (les sujets disponibles sont affichés sur la ligne de statut). Résultat : la page s’affiche, contenant à son tour des informations en couleur qui peuvent être sélectionnées selon le même procédé.

Pour afficher la... appuyez sur la touche... page précédente, rouge. page suivante, verte. Lorsque vous avez terminé, appuyez de nouveau sur la touche pour réafficher l’émission en cours.

01612A_FRE_europe 6/22/05 5:14 PM Page 29 Mémorisez des pages de télétexte FRE Vous pouvez mémoriser jusqu’à quatre pages de télétexte et y faire appel à tout moment.

Sélectionnez le mode LIST. Résultat : quatre numéros à trois chiffres s’affichent chacun dans une couleur différente au bas de l’écran.

Appuyez sur la touche de couleur correspondant à la page que vous souhaitez remplacer.

Entrez le nouveau numéro de page à l’aide des touches numériques.

Réitérez les étapes 2 et 3 pour chaque page à mémoriser, en utilisant une touche de couleur différente à chaque fois.

Maintenez la touche STORE ( ) appuyée pour mémoriser les pages sélectionnées, jusqu’à ce que les blocs correspondants s’affichent en blanc.

) sert à sélectionner à tour de rôle : ◆ le mode LIST, ◆ le mode FLOF. Visualisez l’image provenant d’une source extérieure Une fois que vous avez connecté vos divers appareils audio et vidéo, vous pouvez visualiser ces différentes sources en sélectionnant l'entrée appropriée.

Vérifiez que toutes les connexions nécessaires ont été effectuées.

Mettez le téléviseur en marche et appuyez sur la touche VIDEO autant de fois que nécessaire pour afficher le symbole correspondant à l'entrée voulue.

Selon la source sélectionnée, les images s'affichent ou non automatiquement. Pour retrouver les programmes de télévision, appuyez sur la touche TV et sélectionnez le numéro de la chaîne souhaitée.

01612A_FRE_europe 6/22/05 5:15 PM Page 30 Raccorder les Entrées/Sorties des systèmes Audio/Vidéo

FRE La configuration réelle de votre poste de télévision peut différer, selon le modèle que vous possédez. Arrière du téléviseur Câble AV (selon le modèle) (selon le modèle)

Magnétoscope VIDEO OUTPUT AUDIO INPUT Décodeur/jeu vidéo Lecteur de disque vidéo VIDEO AUDIO MONITOR -OUT Caméscope INPUT Récepteur satellite

Le connecteur AV sur la face arrière de votre téléviseur permet de connecter des appareils fournissant une sortie RVB. Façade (ou Latéral) du téléviseur Câble AV (selon le modèle) (selon le modèle) Caméscope

Lecteur de disque vidéo

◆ Le connecteur AV sur la façade (ou latéral) de votre téléviseur permet de connecter des appareils tels qu’un camescope, un lecteur de disques vidéo ou certains jeux vidéo. ◆ Lorsque des sources externes sont branchées à la fois sur les connecteurs façade (ou latéral) et arrière, le connecteur façade (ou latéral) est prioritaire.

01612A_FRE_europe 6/22/05 5:15 PM Page 31 Démagnétisez l’écran de votre téléviseur

FRE Le tube de votre téléviseur est muni d'un système de démagnétisation automatique, ce qui vous évite de le faire manuellement. Si vous déménagez ou réorientez le téléviseur, ou si des taches de couleur apparaissent à l'écran, vous devez : ◆ arrêter l'appareil à l'aide de l'interrupteur général “ ” (MARCHE/ARRÊT) de la façade, ◆ le débrancher de la prise murale, ◆ le laisser hors tension pendant une trentaine de minutes pour permettre aux circuits de démagnétisation de fonctionner, puis appuyer sur la touche POWER de la télécommande.

Lorsque vous vous absentez, arrêtez le téléviseur au niveau de l'interrupteur général “ (MARCHE/ARRÊT).

Problèmes et solutions Avant de contacter le service après-vente Samsung, il convient d’effectuer quelques petites vérifications. Si le problème ne peut être corrigé à l’aide des instructions ci-dessous, notez le modèle et le numéro de série de votre téléviseur et contactez votre revendeur. Absence de son et d'image ◆ Vérifiez que le cordon d'alimentation est branché sur une prise murale. ◆ Vérifiez que vous avez appuyé sur l'interrupteur général “ ” (MARCHE/ ARRÊT) de la façade. ◆ Vérifiez le réglage du contraste et de la luminosité de l'image. ◆ Vérifiez le niveau du volume. Image normale mais absence de son ◆ Vérifiez le niveau du volume. ◆ Vérifiez si la touche MUTE de la télécommande a été actionnée. Absence d'image ou image en noir et blanc ◆ Ajustez le réglage des couleurs. ◆ Vérifiez que vous avez sélectionné la norme de réception appropriée. Interférences à l'image et parasites dans le son ◆ Essayez d'identifier l'appareil électrique en cause et éloignez-le du téléviseur. ◆ Branchez votre téléviseur sur une autre prise secteur. Image dédoublée ou neigeuse, distortion du son ◆ Vérifiez l'orientation, l'emplacement et les connexions de votre antenne. Ces perturbations sont souvent dues à l'emploi d'une antenne d'intérieur. Difficulté pour transmettre des commandes à l'aide de la télécommande ◆ Remplacez les piles de la télécommande. ◆ Nettoyez l'extrémité supérieure de la télécommande (fenêtre d'émission). ◆ Vérifiez la polarité des piles.

- N’hésitez pas à contacter votre revendeur ou réparateur en cas d’incident indiquant la présence éventuelle d’une anomalie de fonctionnement de ce produit. ELECTRONICS AA68-01612A (FRE)
