ND0564HXEA - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, refroidissement par air, technologie inverter
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	75 cm x 45 cm x 40 cm
Poids	30 kg
Compatibilités	Compatible avec les fenêtres de type coulissant et à battant
Type de batterie	Non applicable
Tension	220-240 V
Puissance	2000 W
Fonctions principales	Refroidissement, déshumidification, ventilation
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Informations générales utiles	Idéal pour les pièces jusqu'à 50 m², niveau sonore de 65 dB

FOIRE AUX QUESTIONS - ND0564HXEA SAMSUNG

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Essayez une autre prise ou vérifiez le câble d'alimentation pour des dommages.

Comment résoudre un problème de surchauffe ?

Assurez-vous que l'appareil est bien ventilé. Évitez de bloquer les ouvertures de ventilation et nettoyez toute poussière accumulée.

Pourquoi l'appareil fait-il du bruit ?

Des bruits peuvent indiquer un objet coincé dans les ventilateurs ou un déséquilibre. Vérifiez l'intérieur de l'appareil et retirez tout objet étranger.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez le niveau de température réglé. Assurez-vous que les portes sont bien fermées et que le filtre à air n'est pas obstrué.

Comment nettoyer le filtre à air ?

Retirez le filtre à air selon le manuel d'utilisation, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Comment réinitialiser l'appareil ?

Débranchez l'appareil de la prise pendant environ 5 minutes, puis rebranchez-le pour le réinitialiser.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Samsung dans la section support, en recherchant le modèle ND0564HXEA.

Comment obtenir une assistance technique ?

Vous pouvez contacter le service client de Samsung via leur site web ou par téléphone. Ayez votre numéro de modèle et votre numéro de série à portée de main.

MODE D'EMPLOI ND0564HXEA SAMSUNG

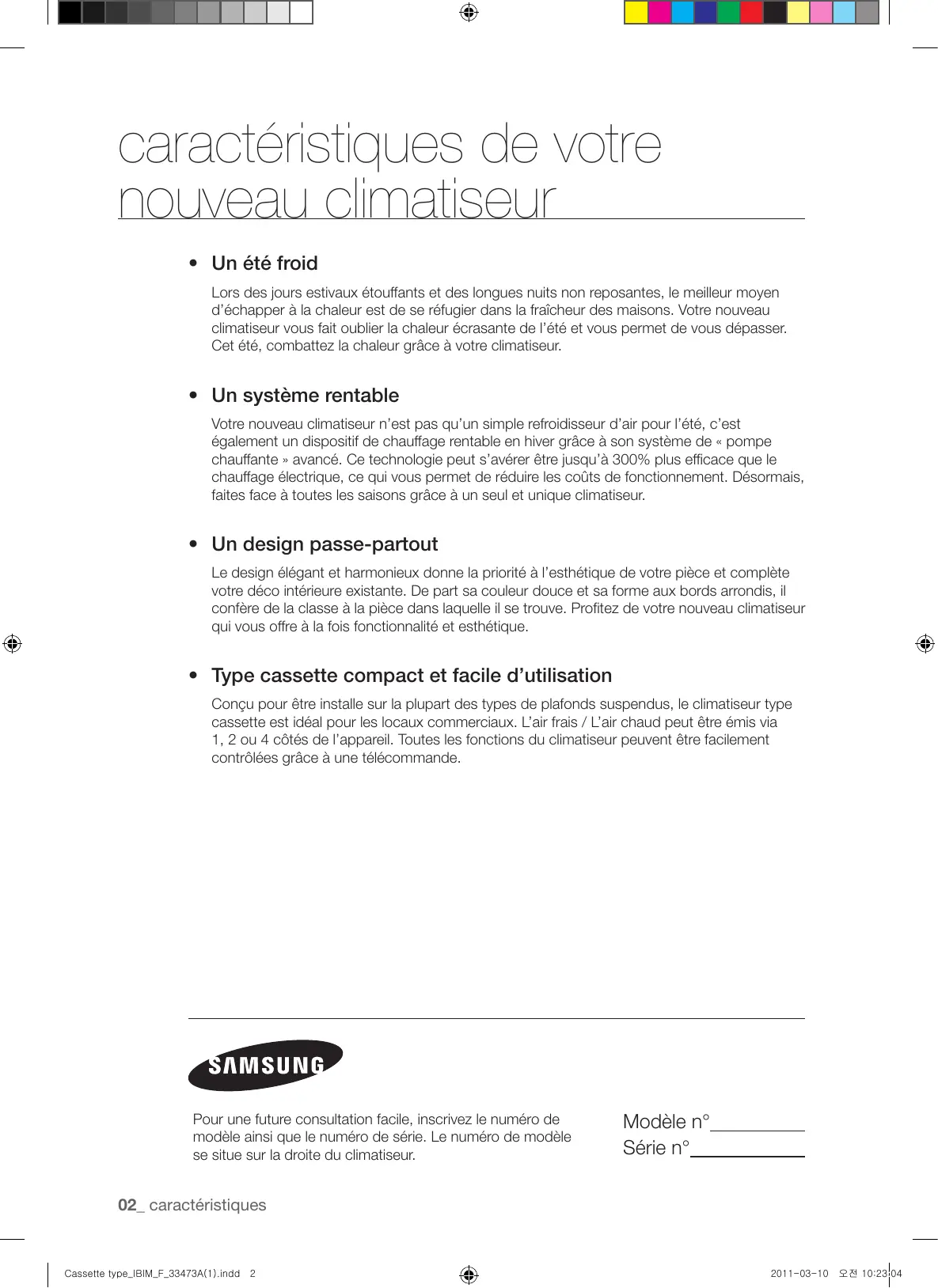

caracteristiques de notre nouveau climatiseur

- Un eté froid

Lors des jours estivauxétouffants et des longues nuits non reposantes,le meilleur moyen d'échapper à la chaleur est de se réfugier dans la fraîcheur des maisons. Vote nouveau climatiseur vous fait oublier la chaleur écrasante de l'été et vous permet de vous dépasser. Cété, combattez la chaleur grâce à votre climatiseur.

- Un système rentable

Votre nouveau climatiseur n'est pas qu'un simple refroidisseur d'air pour l'été, c'est également un dispositif de chauffage rentable en hiver grâce à son système de « pompe chauffante » avancé. Ce technologie peut s'avérer être jusqu'à 300% plus efficace que le chauffage électrique, ce qui vous permet de réduire les coûts de fonctionnement. Désormais, faites face à toutes les saisons grâce à un seul et unique climatiseur.

- Un design passe-partout

Le design élégant et harmonieux donne la priorité à l'esthétique de votre piece et comptevez le décor interieure existante. De part sa couleur douce et sa forme aux bords arrondis, il confère de la classe à lapiece dans laquelle il se trouve. Profitez de votre nouveau climatiseur qui vous offre à la fois fonctionnalité et esthétique.

- Type cassette compact et facile d'utilisation

Conçu pour être installe sur la plupart des types de plafonds suspendus, le climatiseur type cassette est idéal pour les locaux commerciaux. L'air frais / L'air chaud peut être émis via 1, 2 ou 4 côts de l'appareil. Toutes les fonctions du climatiseur peuvent être facilement contrôlées grâce à une télécommande.

SAMSUNG

Pour une future consultation facile, inscrivez le numéro de modulo ainsi que le numéro de série. Le número de modulo se situe sur la droite du climatiseur.

Modèle n°

Serie n°

informations relatives à la sécurité

Afin de prévenir toute décharge électrique, débranche la prise avant de réparer, nettoyer et installer l'unité.

INFORMATIONS RELATIVES A LA SECURITE

Avant d'utiliser votre nouveau climatiseur, veuillez dire attentivement ce manuel afin de connaître d'exploiter de manière sure et efficace les caractéristiques et les fonctions de votre nouvel apparéil.

Les conseils d'utilisation suivants correspondant divers modèles, les caractéristiques de votre climatisation peuvent legerement différées de celles décrites dans ce manuel. Si vous avez des questions, appelez le service client le plus proche ou trouvez de l'aide sur le site www.samsung.com.

Signification des icônes et des signaux utilisés dans ce manuel d'utilisation:

AVERTISSEMENT	Risque de mort ou de blessures graves.
ATTENTION	Risque de blessure ou d'endommagement du matériel.
ATTENTION	Afin de réduire le risque d'incendie, d'explosion, de décharge électrique ou de blessure lors de l'utilisation de votre climatiseur, veuillagez suivre les consignes de sécurité suivantes:
	Ne PAS tenter de.
	Ne PAS démonter.
	Ne PAS toucher.
	Suivre attentivement les consignes.
	Débrancher la prise de la prise murale.
	S'assurer que la machine est reliée à la terre afin de prévenir toute décharge électrique.
	Appeler le service client pour obtenir de l'aide.
	Consignes ou informations utiles pour l'utilisation.

Ces averissements ont pour but de prévenir toute blessure.

Veuillez les suivre attentivement.

Après avoir lu cette section, garder le manuel dans un endroit sur afin de pouvoir le consulter ultérieurement.

AVERTISSEMENTS IMPORTANTS

Ne pas placer le climatiseur à proximé de substances dangereuses ou d'un dispositif qui dégage des flammes afin d'éviter tout risque d'incendie, d'explosion ou de blessures.

Risque d'incendie ou d'explosion.

Ne pas bloquer niMETtre un objet devant le climatiseur. Ne pas se mettre debout sur le climatiseur et ne pas placer d'objet lourd dessus.

Risque de blessure.

Ne pas installer l'unité extérieure sur un endroit instable ou une surface en hauteur de laquelle elle risque de tomber.

• Une chute de l'unité extérieur peut entraîner des blessures ainsi que la casse du matériel.

Tout changement ou toute modification réalisé(e) non conformément au mode d'emploi peut entraîner des disfonctionnements ou endommager l'appareil. Dans ce cas, l'utilisateur sera redevable des frais liés aux réparations.

Si des impuretés ou du gaz autres que le réfrigerant R410A entre(nt) dans le serpentin réfrigérant, de sévères dysfonctionnements ou des blessures peuvent survenir.

Ne pas vaporiser de gaz inflammables tel un insecticide à proximé du climatiseur.

• Risque d'incendie, de décharge électrique, ou de dysfonctionnement de l'unité.
  Ne rien insérer tels des doigts ou des branches dans les ouvertures du climatiseur.
• Tenir les enfants éloignés du climatiseur. Risque de blessure.

Ne pas couper la prise et connecter à un cable d'alimentation différent.

Ne jamais tenter de rallonger le cable d'alimentation.

• Risque d'incendie ou de décharge électrique.
  Ne pas tirer sur la prise électrique ou toucher la prise les mains.
• Risque d'incendie ou de décharge électrique.

Ne jamais utiliser une prise endommagée, ou un boîtier d'alimentation distendu.

• Risque d'incendie ou de décharge électrique.

Les travaux d'électricité doivent être effectuels par un technicien qualifié conformément au règlement nationale relatif au câblage électrique.
- Si la capacité du cable d'alimentation est insuffisante ou si les travaux d'électricité ont été mal effectués, un choc électricque ou un incendie peut survenir.

Vou devez connecter le cable d'alimentation au terminal du cable d'alimentation puis fermez-le à l'aide d'une bague.

Ne pas connecter le climatisationur à un apparéil chauffant et ne pas tenter de le démonter, remonter ou réparer soi-même.

• Risque d'incendie, de décharge électrique, ou de dysfonctionnement de l'unité. Si une réparation s'avere nécessaire, consulter le service client.
  Consulter vous fournisseur ou le service client pour démonter ou réinstaller le climatiseur.
• Risque de dysfonctionnement de l'unité, de fuite d'eau, de décharge électrique ou d-incendie.

Consulter vous fournisseur ou le service client pour installer le climatiseur.

• Une installation incorrecte entraîne un risque de dysfonctionnement de l'unité, de fuite d'eau, de décharge électric ou d'incendie.
• En cas d'installation de l'unité dans des endroits dits spéciaux comme une usine ou sur la côte, consulter votre fournisseur ou contacter le service client afin d'obtenir des informations précises concernant l'installation.

Installer le climatiseur en fixant solidement les attaches de maniere à ce qu'il puisse être utilisé sur une longue période.

• Une chute de l'unité peut entraîner des blessures ainsi que la casse du matériel.

Si l'unité interieure est humide, la mesure directement hors tension et contacter le service client le plus proche.

• Risque d'incendie ou de décharge électrique.

Installer un disjoncteur et un disjoncteur de court-circuit exclusivement pour le climatiseur.
- Risque d'incendie ou de décharge électrique.

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant ou un technicien qualifié.

Toujours s'assurer que l'alimentation est conforme aux normes de sécurité actuelles. Toujours installer le climatiseur conformément aux normes de sécurité locales actuelles.

Vérifier que le voltage et la fréquence de l'alimentation répond à la configuration requise et que l'alimentation installé est suffisante pour garantir le fonctionnement d'autres apparèls electroménagers connectés à la même ligne electrique.

Le climatiseur doit être installé conformément au règlement national relatif au câblage électrique ainsi qu'aux normes de sécurité implicables.

Installer solidement les cables fournis. Fixer-les de manière sure en evitant qu'une force extérieure ne soit exercée sur la plaque à bornes.

• Si la connexion est mal réalisée, cela peut générer de la chaleur et causeur un choc électrique ou un incendie.

Utiliser un disjoncteur calibre uniquement.

• Ne jamais utiliser de fils en métal ou en cuivre comme disjoncteur. Cela peut entraîner un incendie ou un dysfonctionnement de l'unité.

Utiliser une source d'alimentation exclusivement pour le climatiseur.

• Risque d'incendie ou de décharge électric.

Ne pas exercer de tension excessive et ne pas placer d'objets lourds sur le cable d'alimentation.

Ne pas plier le cable d'alimentation de maniere excessive.

• Risque d'incendie ou de décharge électriche.

Toujours vérifier que les connexions électriques (entree de cable, section des bouchons, protections, etc.) sont conformes à la configuration electrique requise ainsi qu'avez les instructions fournis sur le schema du cablage. Toujours vérifier que toutes les connexions sont conformes aux normes d'installation des climatiseurs applicables.

Utiliser une prise de terre. La prise doit est exclusivement utilisée pour le climatiseur.

• Une mise à la terre incorrecte peut entraîner une décharge électrique ou un incendie.

S'assurer de la mise à la terre de l'unité. Ne pas connecter le cable de la mise à la terre aux tuyaux de gaz ou d'eau, aux paratonnerres, ou aux lignes téléphoniques.

• Si l'unité n'est pas correctement mise à la terre, un choc électricque peut survenir.

Toujours vérifier qu'une connexion à la terre conforme est toujours possible.

Débrancher le climatiseur de la prise avant de le réparer ou de le démonter.

ATTENTION

Lors de l'installation de l'unité, d'abord connecter les tubes du réfrigérant puis les lignes électriques.

Toujours démonter les lignes électriques avant les tubes du réfrigérant.

Vérifier que le climatiseur est connecté à l'alimentation conformément aux instructions fournis sur le schéma du câblage inclus dans le mode d'emploi.

Le fabricant ne sera pas tenu responsable des dommages resultant des modifications non autorisées ou à une mauvaise connexion des lignes électriques et hydrauliques.

Un non-respect avec ces instructions ou une non-conformité à la configuration requise stipulées dans le tableau "Limites de fonctionnement"présent dans le mode d'emploi, annulera immédiatement la garantie.

S'assurer que de l'eau n'entre pas dans le climatiseur.

• Risque de décharge électric.

Eteindre le climatisationur à l'aide de la télécommande ou de l'accessoire de contrôle (si fourni(e)).Ne pas débrancher I'unité pour I'eteindre (sauf en cas de danger immediat).

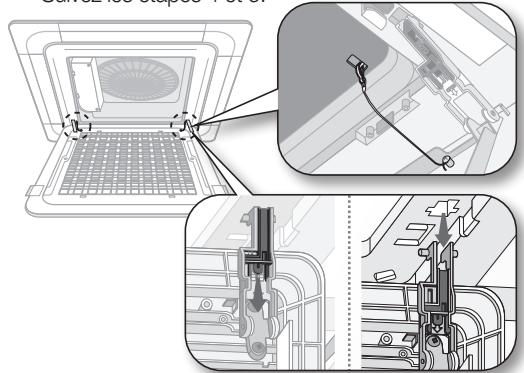

Ne pas ouvrir la grille frontale lors de son fonctionnement.

• Risque de décharge électrique ou de dysfonctionnement de l'unité.

L'air frais ne doit pas etre directement orienter vers les personnes, les animaux ou les plantes.

• Cela est nuisible pour votre santé, celle des animaux et celle des plantes.

Ne pas faire fonctionner le climatisationur pendant une longue durée dans une piece ou la porte est fermée ou où se trouvent des bébés, des personnes âgées ou handicapées.

• Ouvrir la porte ou les fenêtres au moins une heures par jour afin d'aérer et d'empêcher le manque d'oxygène.

Ne pas boire l'eau de drainage sortant du climatiseur.

Risque de blessure.

Ne pas exposer le filtré à poussière à la lumière directe du soleil lors du séchage.

• Une lumière directe du soleil force peut deformer le filtré à poussière.

Ne pas laisser les enfants monter sur le climatisationur.

Utiliser uniquement les accessoires fournis et installer le climatiseur avec le matériel fourni.

• Si vous n'utilisez pas les accessoires fournis, le climatiseur risque de tomber et entraîner une fuite, un choc électrique ou un incendie.

Ne pas utiliser le climatiseur comme dispositif de refroidissement ou source de fraîcheur pour la nourriture, les animaux, les plantes, la cosmétique ou encore des machines.

Ne pas heurter le climatisationur.

• Risque d'incendie ou de dysfonctionnement de l'unité.

Ne pas vaporiser d'eau directement sur le climatiseur. Ne pas utiliser de benzène, de dissolvant ou d'alcool pour nettoyer la surface de l'unité.

• Risque d'incendie ou de décharge électrique.
• Risque d'endommagement du climatiseur.

Ne pas y poser des objets, notamment des conteneur de liquides.

Ne pas toucher au tuyau connecté au climatiseur.

Cet apparéil doit être installé conformément au mode d'emploi fourni.

Installer un tuyau d'une longueur la plus courte possible.

• Un tuyau inutillement trop long peut réduire la durée de vie du climatiseur ainsi qu'en amoindrir l'efficacité.

Installez le cable d'installation ainsi que le cable d'installation des unités interieure et extérieure à 1 mètre minimum des appareils électriques.

Installer l'unité interieure à l'écart des luminaires utilisant un ballast.

• Si vous utilisez la télécommande, une erreur de reception peut avoir lieu en raison du ballast du luminaire.

Pour une sécurité optimale, les installateurs doivent dire attentivement les averissements suivants.

N'installez pas le climatiseur dans les lieux suivants.

• Un lieu compensant de l'huile minérale ou de l'acid arsenique.
• Les parties en résine peuvent s'enflammer ou les accessoires peuvent tomber ou de l'eau peut tomber sur l'appareil. La capacité de l'échéangeur de chaleur peut être amoindrie ou le climatiseur peut ne plus fonctionner.
• Un lieu complenant un gaz corrosif comme de l'acide sulfurique génére par les conduits de ventilation ou une sortie d'air.
• Le tuyau en cuivre ou la conduite de raccordement peuvent être rongés ou du réfrigerant peut fuir.
• Un lieu compensant des machines qui générent des ondes électromagnétiques.

Le climatiseur peut ne pas fonctionner correctement en raison du système de commande.

• Un lieu où il existe un danger en raison de la présence d'un gaz combustible, de poussière inflammable de fibre de carbone.
• Un lieu où est manipulé du diluant ou de l'essence, où il y a un risque de gaz, cela peut causeur un incendie.

Si le climatiseur est installé dans une petite piece, il est nécessaires de prendre toutes les mesures permettant d'éviter une concentration de réfrigérant dans la piece supérieure à cette autorisée en cas de fuite du réfrigérant.

Contacter un fournisseur pour connaître les mesures permettant d'eviter toute concentration supérieure à celle autorisée.

• En cas de fuite de réfrigerant et de concentration excessive, un risque de d'asphyxie due à une manque d'oxygené, peut survenir.

Ne pas installer le climatisationur à la lumière directe du soleil, ni à proximite d'appareils chauffants, ni dans les lieux humides.

• Accrocher les rideaux de la fenêtre afin de favoriser l'efficacité du refroidissement ainsi qu'afin d'éviter tout risque de décharge électrique.

Le climatiseur se compose de parties amovibles. Tenir les enfants éloignés de l'unité afin de prévenir toute blessure corporelle.

Lors de la livraison, vérifier que l'unité n'est pas endommagée. Si le climatiseur est endommagé, ne pas l'instructor et appeler immédiatement le fournisseur.

Insérer un filtré à poussière avant de faire fonctionner le climatiseur.

• Sans filtré, la poussière s'accumule, ce qui peut réduire la durée de vie du climatiseur ainsi qu'entrainer un gaspillage d'énergie.

Maintenir la température interieure stable, pas trop froide, notamment en présence d'enseance et de personnes âgées ou handicapées.

Nettoyer le filtré à poussière toutes les 2 semaines. Nettoyer le filtré plus souvent si le climatiseur fonctionne dans un environnement poussiéreux.

L'emballage ainsi que les piles usagées de la télécommande (en option) doivent être jetés selon les normes nationales.

Le réfrigérant utilisé dans le climatiseur doit être traité comme un déchet chimique. Jeter le réfrigérant conformément aux normes nationales.

Demander à un technicien qualifiée d'installer le climatiseur et d'effectuer un essai.

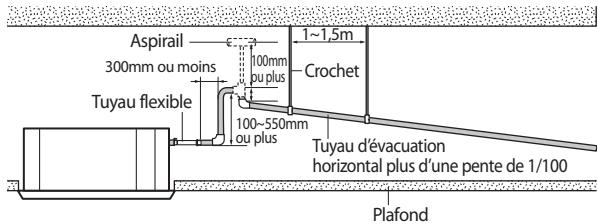

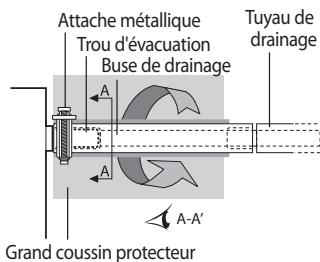

Connector solidement le tuyau d'évacuation au climatisationur pour un écoulement de l'eau adéquat.

Installer l'unité extérieur à où le bruit et les vibrations émis lors de son fonctionnement ne dérangent pas les voisins et où l'unité peut être correctement ventilées, sans obstacle.

• Risque de dysfonctionnement.
• Le bruit de fonctionnement peut déranger les voisins.

S'assurer que les enfants n'ont pas accès au climatiseur et qu'ils ne jouent pas avec l'unité.

Lors de l'utilisation de la télécommande, la distance vous séparant du climatiseur ne doit pas dépasser 7 mètres.

Si la télécommande n'est pas utilisé pendant un long moment,sterol les piles afin d'eviter une fuite de I'electrolyte.

Lors du nettoyage de l'unité extérieure, toucher les radiateurs de l'échangeur de chaleur avec la plus grande prudence.

• Porter des gants écais permet de protégger les mains.

S'assurer que l'eau condensée du tuyau d'évacuation s'écoule correctement et en toute sécurité.

Conserver le mode d'emploi ainsi que le guide d'installation dans un endroit sur afin de le fournir au nouveau propriétaire en cas de vente ou de cession.

Tous les matériaux utilisés pour la fabrication du climatiseur et de son emballage sont recyclables.

Une fois l'installation terminée, toujours réalisier un test de fonctionnement puis donner les instructions de fonctionnement du climatiseur à l'utilisateur.

L'appareil ne soit pas etre manipulé par des enfants ou des personnes handicapées sans surveillance: Surveiller que de jeunes enfants ne jouent pas avec cet apparéil.

Nettoyer le climatiseur une fois que le ventilateur interne a cession de fonctionner.

• Risque de blessure ou de décharge électrique.

Faire régulierement vérifier les conditions, les connexions électriques, les tuyaux ainsi que le boîtier extérieur du climatiseur par un technicien qualifié.

Ne pas ouvrir les portes et fenêtre de la piece lorsque l'air frais est émis sauf en cas de nécessité.

Ne pas entraver les ouvertures du climatiseur. Des objets bloquant le début d'air peuvent entraîner un dysfonctionnement ou une perte d'efficacité de l'unité.

S'assurer qu'il n'existe aucun obstacles en dessous de l'appareil interieur.

• Risque d'incendie ou de décharge électrique.

S'assurer qu'il n'existe aucun obstacles ou que rien ne bloque le climatiseur. Laisser suffisamment d'espace pour permettre une bonne circulation de l'air.

• Une ventilation insuffisante peut se traduire par une efficacité amoindrie.

S'assurer que le voltage et la fréquence du système électrique est compatible avec le climatiseur.

En cas de coupure de courant lors du fonctionnement du climatiseur, couper immédiatement la source d'alimentation.

Le courant maximal est calculé en fonction des normes CEI. Le courant est également calculé conformément aux normes ISO pour une efficacité de l'énergie.

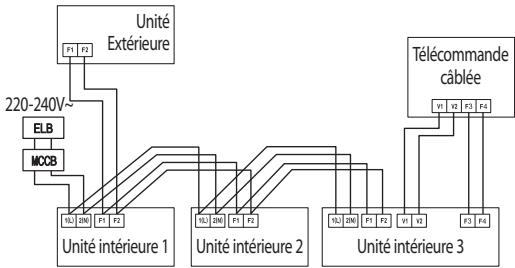

L'unité doit être branchée à un circuit indépendant ou connectez le cable d'alimentation au disjoncteur auxiliaire. Une déconnexion omnipolaire de la source d'alimentation doit être intégrée au câblage avec un renifleur de plus de 3mm.

Une fois le cable d'alimentation connecté entre l'unité interieure et l'unité extérieure, attacher solidement le couvercle du boitier des composants, s'assurer qu'il n'y a pas de jeu.

Pour un cable d'alimentation, utiliser les matériaux de niveau H07RN-F ou H05RN-F. Une alimentation diaphonique doit être maintainue dans les 10% du taux d'alimentation parmi toutes les unites interieures.

Si l'alimentation est plus diaphonique, cela peut réduire la durée de vie du condenseur. Si l'alimentation diaphonique dépasse les 10% du taux d'alimentation, l'unité interieure se met en protection, s'arrête, et le mode d'erreur est indiqué.

Pour protégé le produit de l'eau ou d'un éventuel chic, il faut laisser le cable d'alimentation et le cable de connexion des unités interieure et extérieure dans le fourreau de protection.

Connector le cable d'alimentation au disjoncteur de secours.

Le cable doit rester dans le fourreau de protection.

Maintenir une distance de 50 mm ou plus entre le cable d'alimentation et le cable de communication.

La longueur maximale du cable d'alimentation est decide dans les 10% de la force d'alimentation. Si cette dernière est supérieure, il vous faudra opter pour un autre type d'alimentation.

Le disjoncteur (à boitier moulé, ELB) doit être pris en compte pour une capacité supérieure, en cas de connexion de plusieurs unités interieures sur un même disjoncteur. Utiliser une cosse àannes sans soudure pour connecter le cable d'alimentation à la plaque à bornes.

Utiliser un tournevis approprié pour serrer les vis du terminal.

Ne pas trop serrer les vis du terminal,ILA risque de les casser.

Le climatiseur doit être utilisé uniquement pour les applications pour lesquelles il a été concu : l'appareil interieur ne peut pas être installé dans des pieces utilisées pour le linge. Nos unités doivent être installées en conformité avec les espaces indiqués dans le manuel d'installation pour assurer l'accessibilité des deux côts ou la capacité à effectuer l'entretien de routine et les réparations. Les composants des unités doivent être accessibles et elles peuvent être démontées dans des conditions de complète sécurité pour les personnes et les choses.

C'est pourquoit, lorsque cela n'est pas indiqué comme approprié par le Manuel d'instructions, les coûts d'accès et de réparation de l'appareil (en toute sécurité, conformément aux règles en vigueur) à l'aide d'élingues, de camions, d'échafaudages ou de tout autre moyen d'élevation ne seront pas considérés comme couverts par la garantie et seront à la charge de l'utilisateur.

S'assurer que les interrupteurs on/off et de secours sont correctement installés.

Ne pas utiliser le climatiseur s'il est endommagé. Si tel est le cas, arrêter immédiatement le fonctionnement et débrancher la prise de la source d'alimentation.

Si le climatiseur ne sert pas pendant une longue période (par exemple, plusieurs mois), débrancher la prise de la prise murale.

Appeler votre fournisseur ou le service client si une réparation s'avere nécessaire.

• Risque d'incendie, de décharge électrique en cas de démontage ou de réparation effectué par un technicien non qualifié.

En cas d'odeur de plastique brûlé, de bruits étranges ou de fumée provenant de l'unité, débrancher immidiatement le climatiseur et appeler le service client.

• Risque d'incendie ou de décharge électrique.

PRÉSENTATION DES PIEÇES

10

10 Pièces principales
10 Indicateur

UTILISATION DE VOTRE CLIMATISEUR

11

11 Conseils d'utilisation de votre climatiseur

NETTOYAGE ET ENTRETIEN DU CLIMATISEUR

13

12 Nettoyage de I'extérieur
13 Nettoyage du filtré et de la grille
14 Entretien de votre climatiseur
14 Contrôles périodiques
15 Protections internes via le système de contrôle de l'unité

ANNEXE

16

16 Dépannage
17 Fourchettes de fonctionnement

PARTIEÀ INSTALLER

18

18 Installation de l'unité interieure
18 Test d'évacuation et Isolation
19 Installation du tube et du tuyau d'écoulement

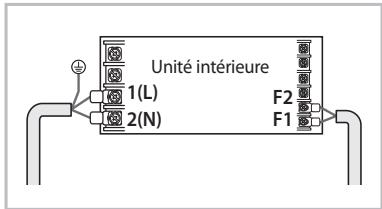

20 Travail de câblage

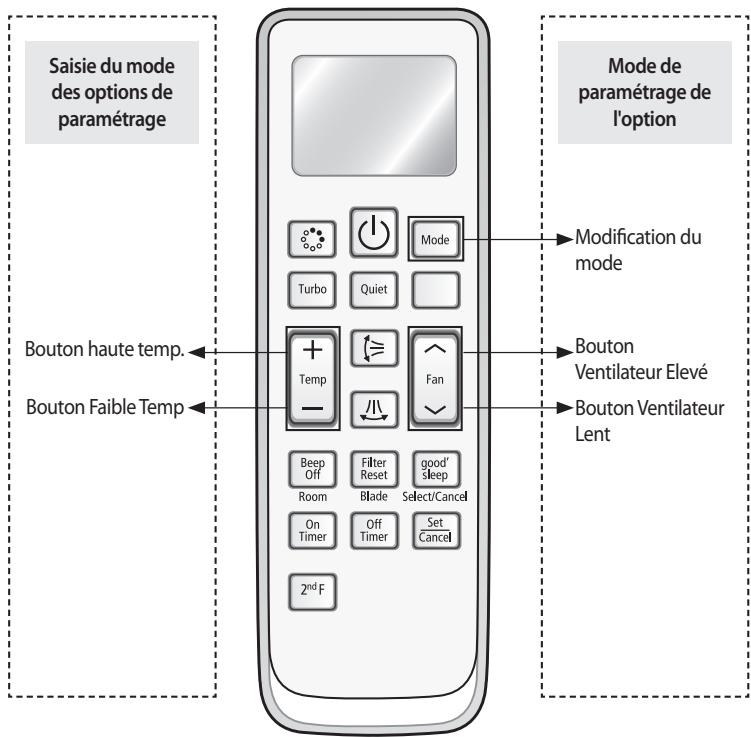

21 Paramétrage de l'adresse d'une unité interieure et de l'option d'installation

Ce produit est conforme à la Directive Basse Tension (2006/95/EC) ainsi qu'a la Directive Compatible lèctromagnetique (2004/108/EEC) de l'Union Europeenne.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees a contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente.

Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.

préparation des pieces

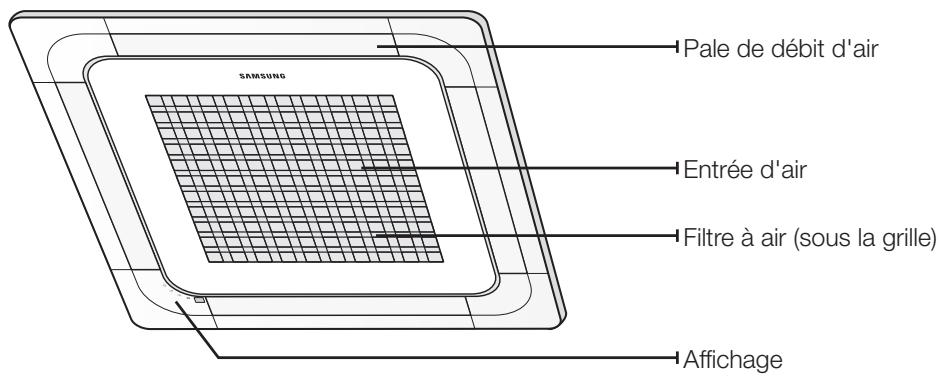

PIÉCES PRINCIPALES

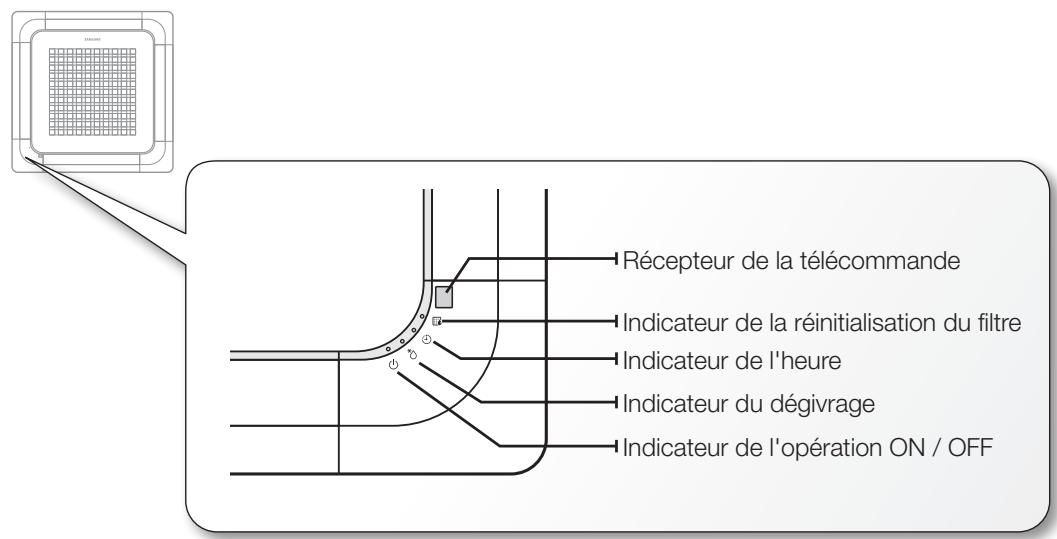

INDICATEUR

Votre climatiseur et l'affichage peuvent légèrement différés de l'illustration ci-dessous, en fonction de votre modèle.

CONSEILS D'UTILISATION DU CLIMATISEUR

Voici quelques conseils à suivre pour bien utiliser votre climatisationur.

SUJET	RECOMMENDATION
Refroidissement	• Si la température extérieure actuelle est bien plus élevé que la température interieure sélectionnée, cette dernière peutmettre du temps à être fraîche comme vous le souhaitez. • Eviter de trop faire baisser la température. Il s'agit d'un gaspillage d'énergie et lapiece ne sera pas fraîche plusrapidement.
Chauffage	• Le climatiseur chauffant lapiece à partir de l'énergie chauffante de l'extérieure, que la capacitéde chauffage peut être amoindrie lorsque les températures extérieuresont extrémement basses. Si vous estimez que le climatiseur nechauffepas suffisamment, il est recommendéd'utiliser un autre dispositif de chauffage en plus du climatiseur.
Gel et enlèvement de gel	• Lorsque le climatiseur tourne en mode Chauffage, en raison de la différence de température entre l'unité et l'air extérieur, du gel va se former. Si cela se produit: - Le climatiseur cesse de chauffer. - Le climatiseur fonctionnera automatique en mode Enlèvement de gel pendant 10 minutes. - La vapeur sur l'unité extérieure en mode Enlèvement de gel est normale. Aucune intervention n'est nécessaire ; après environ 10 minutes, le climatiseur fonctionne normalement. L'unit_ ne fonctionne lorsqu'il entree en mode Enlèvement de gel.
Ventilateur	• Le ventilateur peut ne pas fonctionner les 3 - 5 premières minutes afin de prévenir toute émission d'air froid alors que le climatiseur chauffe.
Température élevée intérieure / extérieure	• Si la température interieure et la température extérieure sont élevées et que le climatiseur fonctionne en mode Chauffage, le ventilateur et le compresseur de l'unité extérieure peuvent s'arrêt de temps en temps. Cela est normal; attendez que le climatiseur se remette en marche.
Coupure d'électricité	• Si une coupure d'électricité survient lors du fonctionnement du climatiseur, ce dernier arrêt de fonctionner et l'unité s'éteint. Lorsque le courant revient, le climatiseur se remet en marche automatiquement.
Mécanisme de protection	• Si le climatiseur vient d'être allumé après un arrêt du fonctionnement ou juste après avoir été branché, l'air frais / chaud n'est émis qu3 minutes après de manière à protégger le compresseur de l'unité extérieure.

nettoyage et entretien duclimatisationur

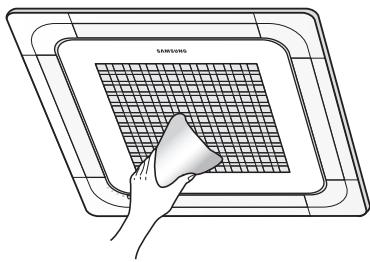

NETTOYAGE DE L'EXTÉRIEUR

Essuyez la surface de l'unité avec un chiffon légèrement humide ou sec, chaque fois que nécessaire. Essuyez les surfaces non planes à l'aide d'unerosse douce.

N'utilisez pas de benzène ou de diluant.
Ils peuvent endommager la surface du climatiseur et entraîner un incendie.

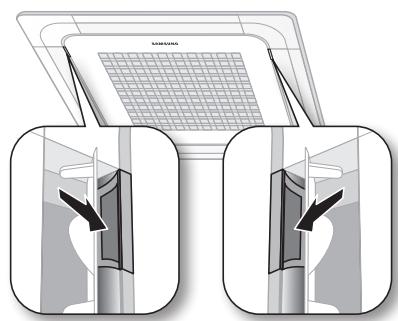

Ouvrez la grille avant.

Ouvrez les pales situées à gauche et à droite du logo Samsung. Appuyez sur les deux leviers et tirez la grille vers le bas. Les deux clips de sécurité sont fixés sur la grille pour éviter qu'elle ne tombe.

Nettoyez la grille et le filtré à air à l'aide d'un aspirateur ou d'une Brosse couple. Si la poussière est trop dense, passez-le filtré sous l'eau et séchez-le dans un endroit bien ventilé.

Pour obtenir de nombre conditions, répétez cette manipulation toutes les deux semaines.
Si le filtré à air sèche dans un endroit confiné (ou humide), une odeur peut se dégager. Si cela se produit relavez le filtré et séchez-le dans un endroit bien aéré.

Remettez le filtré à air en place.

Vous entendre un cli c lorsque le filtre à air sera bien replaced.

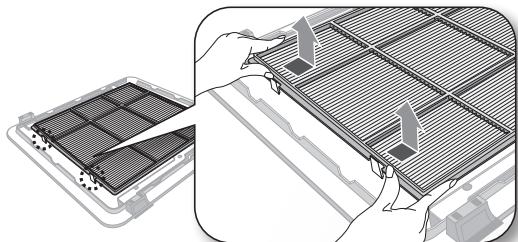

Detachez la grille avant.

Retirez d'abord les premiers clips de sécurité puis retirez la charnière. Tirez l'interrupteur vert, situé sur la charnière, vers le bas puis appuyez et tirez sur la charnière pour retarder la grille. (Il y a deux charnières sur la grille et vous devez repeter cette manipulation pour les deux charnières pour pouvoir retarder la grille.)
* Si vous souhaitez nettoyer le filtre uniquement, vous n'avez pas besoin de détacher la grille. Suivez les étapes 4 et 5.

Retrez le filtré à air.

Attachez la grille avant.

Procedeaux manipulations inverses pour fixer la grille avant.

• L'illustration ci-dessus peut différer de votre unité, en fonction du modele que vous possédez.
• Àprous avoir nettoyé le filtr, appuyez sur le bouton "Filter Reset" (Réinitialisation F literature) de la télécommande, pendant 2 secondes pour réinitialiser la programmation du changement de filtr. L'indicateur du signe du filtr sera allumé pour indiquer le moment de nettoyer le filtr.
• Si l'angle des pales du débit d'air a été modifié par l'utilisateur, en raison de l'ouverture de la grille avant pour l'installation ou la maintenance, vous devez éteindre le disjoncteur et le allumer avant d'utiliser le climatisationur. Autrement, les angles de chaque angle peuvent être différents et certaines pales peuvent être fermées lorsque le produit est étant.

nettoyage et entretien duclimatiseur

ENTRETIEN DE VOTRE CLIMATISEUR

Si le climatiseur n'est pas utilisé pendant une longue période, secher le climatiseur afin de le conserver dans les autres conditions possibles.

1. Sécher correctement le climatiseur en le faisant fonctionner en mode Ventilateur pendant 3 ou 4 heures et débrancher la prise. Si de l'humidité reste dans les composants, l'intérieur du climatiseur peut être endommagé.
2. Avant de réutiliser votre climatiseur, re-secher les composants internes du climatiseur en le faisant fonctionner en mode Ventilateur pendant 3 ou 4 heures. Ceci aide à éviter les odeurs que peut générer l'humidité.

Contrôles périodiques

Se référer au tableau suivant pour entretenir correctement le climatiseur.

Type	Description	Mensuel	Tous les 4 mois	Une fois par an
Unité intérieure	Nettoyer le filtré à air (1)	●
	Nettoyer la casserole de drain condensé (2)			●
	Nettoyer complètement l'échangeur de chaleur (2)			●
	Nettoyer le tuyau de drain condensé (2)		●
	Changer les piles de la télécommande (1)			●
Unité extérieure	Nettoyer l'échangeur de chaleur en dehors de l'unité (2)		●
	Nettoyer l'échangeur de chaleur à l'intérieur de l'unité (2)			●
	Nettoyer les composants électriques avec des jets d'air (2)			●
	Vérifier si tous les composants électriques sont bien visés (2)			●
	Vérifier le ventilateur (2)			●
	Vérifier si le ventilateur est bien serré (2)			●
	Nettoyer la casserole de drain condensé (2)			●

Les contrôles et opérations décrits sont essentiels pour garantir l'efficacité du climatiseur

La fréquence de ces opérations change selon les caractéristiques du secteur, la quantité de poussière, etc.

(1) Les opérations décrites doivent être effectuées plus fréquement si le lieu d'installation est très poussièux.
(2) Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d'installation.

Protections internes via le système de contrôle de l'unité

Cette protection interne fonctionne si une erreur interne survient dans le climatiseur.

Type	Description
Contre l'air froid	Le ventilateur interne s'éteindra pour contrer l'air froid lorsque la pompe chauffante chauffe.
Cycle de dégivrage	Le ventilateur interne s'éteindra pour contrer l'air froid lorsque la pompe chauffante chauffe.
Protection anti-gel de la batterie interne	Le compresseur s'éteindra pour protégéra la batterie interne lorsque le climatiseur fonctionne en mode Refroidissement.
Protection du compresseur	Le climatiseur ne se met pas immédiatement en marche de manière à protégér le compresseur de l'unité extérieure.

Si la pompe chauffante est en mode Chauffage, le cycle de dégivrage se met en marche pour refirer le gel de l'unité extérieure qui a pu se former en raison des faibles températures. Le ventilateur interne s'éteint automatiquement et se remet en route une fois le cycle de dégivrage terminé.

DEPANNAGE

Se réféer au tableau suivant si le climatiseur ne fonctionne pas correctement. Cela peut vous faire gagner du temps et de l'argent.

PROBLEME	SOLUTION
Le climatiseur ne fonctionne pas immédiatement après l'avoir redémarrer.	• En raison du mécanisme de protection, l'apparil ne se met pas en marche immédiatement manière à éviter une surchauffe de l'unité. Le climatiseur démarrera dans 3 minutes.
Le climatiseur ne fonctionne pas du tout.	• Vérifier que la prise est bien branchée. Débrancher la prise de la prise murale. • Vérifier que le disjoncteur n'est pas étient. • Vérifier qu'il n'y ait pas de coupure de courant. • Vérifier les fusibles. S'assurer qu'ils n'ont pas sauté.
La température ne change pas.	• Vérifier que le mode Ventilateur est sélectionné. Appuyer sur le bouton Mode de la télécommande pour avoir un autre mode.
L'air frais (chaud) ne sort pas du climatiseur.	• Vérifier que la température sélectionné est plus élevé (ou plus BASSE) que la température actuelle. Appuyer sur le bouton Température de la télécommande pour changer le paramétrage des températures. Appuyer sur le bouton Température pour baisser ou augmenter la température. • Vérifier que le filtré à air n'est pas obstrué par la poussière. Nettoyer le filtré à air toutes les 2 semaines. • Vérifier que le climatiseur ne vient pas juste d'être allumé. Si tel est le cas, attendre 3 minutes. L'air frais ne sort pas afin de protégérer le compresseur de l'unité extérieure. • Vérifier que le climatiseur n'est pas installé dans un endroit directement à la lumière directe du soleil. Fixer des rideaux aux fenêtres afin de favoriser l'efficacité du refroidissement. • Vérifier que le couvercle ou aucun obstacle ne se trouve à proximité de l'unité extérieure. • Vérifier que le tuyau du réfrigérant n'est pas trop long. • Vérifier que le climatiseur n'est pas disponible uniquement en mode Refroidissement. • Vérifier que la télécommande n'est pas uniquement disponible pour le modele de refroidissement.
La vitesse du ventilateur ne change pas.	• Vérifier que le mode sélectionné n'est pas Auto ni Sec. Le climatiseur règle automatiquement la vitesse du ventilateur sur Auto en mode Auto / Sec.
La minuterie ne fonctionne pas.	• Vérifier que le bouton On / Off de la télécommande n'a pas été appuyé une fois l'heure paramétrée.
Il y a des odeurs dans la pièce lorsque l'unité fonctionne.	• Vérifier que l'apparil ne fonctionne pas dans un lieu effusé ou qu'une odeur ne provienne pas de l'extérieur. Faire fonctionner le climatiseur en mode Ventilateur ou ouvrir les fermer pour renouveler l'air de la pièce.
Le climatiseur émet dessons de « bulles ».	• On peut entendre un son de "bulles" lorsque le réfrigérant circule dans le compresseur. Laisser le climatiseur fonctionner dans un mode sélectionné. • En appuyant sur le bouton On / Off de la télécommande, du bruit peut être entendu dans la pompe de drain du climatiseur.
De l'eau goutte des lames du flux d'air.	• Vérifier que le climatiseur ne refroidit pas depuis un long moment avec les lames du flux d'air orientées vers le bas. La condensation peut entrainer une différence de température.
La télécommande ne fonctionne pas.	• Vérifier que les piles ne sont pas à plat. • S'assurer que les piles sont correctement installées. • S'assurer que rien n'entrave le capteur de votre télécommande. • Vérifier qu'aucun apparil à force lumière ne situe à proximité du climatiseur. La lumière forte provenant des ampoules fluorescentes ou de néons peut interrompè les ondes électriques.
Le climatiseur ne s'allume pas ou ne s'éteint pas avec la télécommande.	• Vérifier que la télécommande est paramétrée pour un contrôle de groupe.
La télécommande ne fonctionne pas.	• Vérifier que l'indicateur TEST n'est pas affchéé sur la télécommande. Si tel est le cas, éteindre l'unité et le disjoncteur. Contacter le service client le plus proche.
Les indicateurs de l'affachage numérique clignotent.	• Appuyer sur le bouton On / Off de la télécommande pour éteindre l'unité et le disjoncteur. Puis les rallumer.

FOURCHETTES DE FONCTIONNEMENT

Le tableau ci-dessous indique les fourchettes des températures et de l'humidité dans lesquilles le climatiseur peut fonctionner. Se référer au tableau pour une utilisation optimale.

MODE	TEMPERATURE EXTERIEURE	TEMPERATURE INTERIEURE	HUMIDITE INTERIEURE	REMARQUES
REFROIDISSEMENT	-5°C/23°F à 43°C/109°F	18°C/64°F à 32°C/90°F	80% ou moins
CHAUFFAGE	-20°C/-4°F à 24°C/75°F	27°C/81°F ou moins	-
SECHAGE	-5°C/23°F à 43°C/109°F	18°C/64°F à 32°C/90°F	-

La température standardisée pour le chauffage est de 7^ / 45^ . Si la température extérieure descend en dessous de 0^ / 32^ , la capacité de chauffage peut diminuer en fonction des températures. Si l'opération de refroidissement est utilisée sous une température supérieure à 32^ / 90^ (température interieure), le refroidissement ne peut pas fonctionner à pleine capacité.

Installation de l'unité interieure

Lorsque vous decide l'emplacement du climatiseur du propriete, les restrictions suivantes doivent prises en compte.

1. Définissez la position du tuyau et du trou d'évacuation comme cela est indiqué dans le dessin et perczez un trou d'un diamètre interne de 65mm , de sorte qu'il soit légèrement oblique vers le bas.

Note Le schéma étant sur du papier, il peut rétrécir ou de détendre en fonction de la température et de l'humidité. C'est la raison pour laquelle, avant de percer les trouss, observerz bien les dimensions entre les marques.

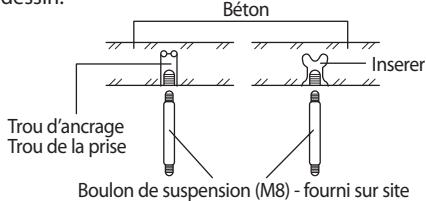

1. Insérez les boulons d'ancrage, utilisez les installations pour plafond ou construisez un support adapte, comme indiqué sur le dessin.

1. Installez les boulons de suspension, en fonction du type de plafond.

Assurez-vous que le plafond est suffisamment solide pour supporter le poids de l'unité interieure. Avant de suspendre l'unité, testez la force de chaque boulon de suspension fixé.
Si la longueur du boulon de suspension est supérieure à 1.5m, il est nécessaire d'eviter toute vibration. Support pour la plafond

1. Vissez les huit écrous des boulons de suspension tout en laissant de la place pour accrocher l'unité interieure.

Vous devez installer toutes les tiges de suspension.
Il est important de laisser suffisamment d'espace dans le faux plafond afin de permettre un accès pour la maintenance ou les réparations de la connexion du tuyau d'évacuation et de la connexion du tuyau de réfrigerant ou pour-retirer l'unité, si nécessaire.

1. Accrochez l'unité interieure aux boulons de suspension entre deux écrous.

Note Les tuyaux doivent être connectés sous le plafond, lors de la suspension de l'unité. Si le plafond est déjà construit, mettez les tuyaux dans une position permettant leur connexion à l'unité avant d'installer l'unité sous le plafond.

1. Vissez les écrous pour suspendre l'unité. Coupez un tampon et place-le sur les fixations.
2. Reglez l'unité sur la bonne position, en prénant en compte la position du panneau avant.

1) Placez la feuille de modele sur l'unité interieure.

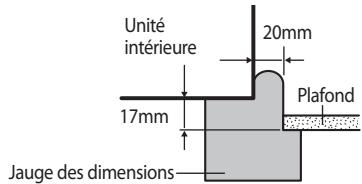

2) Laissez un espace entre le plafond et l'unité intérieure à l'aide de la jauge des dimensions.
3) Fixez l'unité interieure fermement, après avoir régle le niveau de l'unité à l'aide d'un levier.
4) Retirez la feuille de modèle, connectez les autres cables et installez le panneau avant.

Test dévacuation et Isolation

Test d'évacuation

ESSAI D'ETANCHEITE AVEC DE L'AZOTE(avant d'ouvir les valves) De manière à détector une fuite de réfrigerant basique, avant de recréer le vide et de refaire circuler la R410A, il est de la responsabilité de l'installeur de pressurisé tout le système avec de l'azote(a l'aide d'un régulateur de pression) à une pressions supérieure à 4,1MPa(jauge).
ESSAI D'ETANCHEITE AVEC R410A (après avoir ouvert les valves) Avant d'ouvir les valves, versez tout l'azote dans le système et creez du vide. Avec avoir ouvert les valves, vérifie s'il y a des fuites à l'aide d'un détecteur de fuite pour le réfrigerant R410A.

Réfrigérant liquide

* Les dessins et les conceptions sont soumis a changer selon le modele.

Décharger tout azote pour creer un vide et pour charger le système.

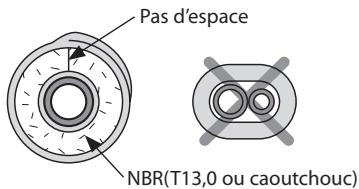

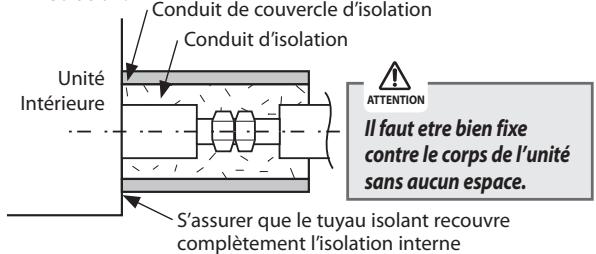

Isolation

Une fois que vous avez vérifié qu'il y n'avait aucune fuite dans le système, vous pouvez isoler la tuyauterie et les conduits.

1. Pour éviter les problèmes de condensation,mettre séparément la T13,0 ou caoutchouc plus écais de Butadiene d'acrylonitrile ajuster de chaque conduit réfrigerant.

Note Toujours faire la couture de tuyaux vers le haut.

1. Bande d'iso1ation contre la vent autour des tuyaux et de la tuyauterie souple de vidange evitant de trop comprimer l'iso1ation.

1. Commencer par l'unité interieure puis se diriger progressivement vers l'unité extérieure.
2. Les tuyaux et les cables électriques reliant l'unité interieure à l'unité extérieur doivent être fixés au mur avec les conduits appropriés.

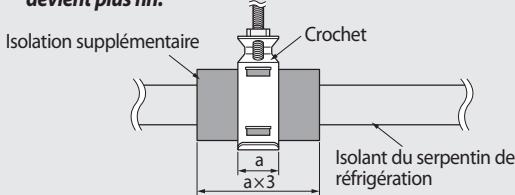

Tout le système réfrigérant doit être accessible, afin de permettre son entretien ou son remplacement.

1. Selectionnez l'isolant du serpentin de réfrigération.

Isolez le tuyau cote de gaz et celui de liquide par reference à l'épaissur en fonction de la taille du tuyau.
L'épaisseur en fonction de la taille du tuyau est un standard de la température de l'intérieure de 27^ et l'humidité de 80% . Si la condition n'est pasfavorable à l'installation, utilisez un isolant plus épais.
La température de résistance à la chaleur de l'isolant doit être supérieure à 120^ .

Tuyau	Dimensions des tuyaux	Type d'isolant (Chauffage/Refroidissement)		Remarques
		Standard [30°C, 85%]	Humidité élevée [30°C, plus de 85%]
		EPDM, NBR
Tuyau de liquide	Ø6,35~Ø9,52	9t	←	La température interne est supérieure à 120°C
	Ø12,7~Ø50,80	13t	←
Tuyau de gaz	Ø6,35	13t	19t
	Ø9,52	19t	25t
	Ø12,70
	Ø15,88
	Ø19,05
	Ø22,23
	Ø25,40
	Ø28,58		32t
	Ø31,75
	Ø38,10
	Ø44,45
	Ø50,80	25t	38t

ATTENTION

Installez l'isolant pour qu'il ne devienne pas plus large et utilisez les adhesifs sur la partie de raccordement pour éviter l'humidité.
Bobinez le serpentin de réfrigération avec le ruban isolant s'il est exposé au rayon de soleil extérieur.
Installez le serpentin de réfrigération en faisant attention que le calorifugeur ne devienne pas fin sur la partie bobinée ou sur le crochet du tuyau.
Ajoutez l'isolement supplémentaire si le plaque d'isolement devient plus fin.

Installation du tube et du tuyau d'écoulement

1. Installez le tube d'ecoulement le plus pres possible.

Donnez une légère pente au tube d'écoulement pour un drainage de l'eau condensée.
Il ne doit y avoiraucen espace sur le joint pour que le tube d'écoulement ne se détache pas du tuyau flexible.

1. Isolez le tube d'écoulement, puis fixez-le comme indiqué.

La tuyauterie d'évacuation doit être isolée par un isolant de 5 tonnes(ou plus) pour empêcher l'entrée du condensat.

Serrez l'attache au maximum jusqu'à ce que vous VOYEZ les huit trous.

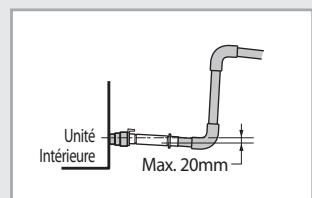

\* Installation d'un tuayu flexible

Installlez horizontallement

Ecart d'axes maximum admissible

Angle de piage maximum admissible

Raccordement du tuyau d'évacuation

1. Le tuyau d'évacuation doit être installé à moins de 100mm depuis le tuyau flexible, doit être élevé de 100mm à 550mm et abaissé de 20mm ou plus.
2. Installez le tuyau d'évacuation horizontal avec une pente de 1/100 ou plus et fixez-le par le crochet de suspension avec une espace de 1 1,5m
3. Installez l'aspirail dans le tuyau d'évacuation horizontal pour empêcher que l'eau coule derrière l'unité interieure.

Note3 Vous n'avez peut-etre pas besoin de l'instructor s'il y a déjà une pente dans le tuyau d'évacuation horizontal.

1. Le tuyau flexible ne doit pas etre installé vers le haut, car cela risque de provoquer que I'eau reflue vers l'unité interieure.
2. Installez un siphon U au bout du tuyau d'évacuation pour empêcher qu'une mauvaise odeur parvienne à l'unité interieure.

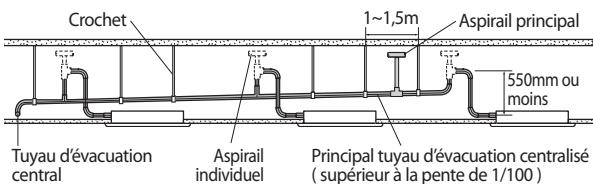

Décharge centralisée

1. Installez l'aspirail principal en face de l'unité interieure située le plus loin depuis la décharge principale lorsque plus de trois unités sont installées.
2. Vous avez peut-etre besoin de l'aspirail particulier pour empêcher que l'eau reflue au sommet du tuyau d'évacuation de l'unité interieure.

Travail de câblage

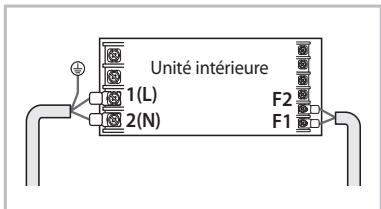

Raccordement du cable d'alimentation et celui de communication

1. Avant le travail de câblage, il faut êtreindre toutes les alimentations.
2. L'unité interieure doit être alimentée à travers le disjoncteur (MCCB, ELB) sépare par l'alimentation extérieure.
3. Le cable d'alimentation doit etre en cuivre.
4. Raccordez le cable d'alimentation{1(L), 2(N)} parmi les unités dans la longueur maximale et le cable de communication(F1, F2) chacun.
5. Raccordez V1, V2(pour DC12V) et F3, F4(pour la communication) lors de l'installation de la télécommande avec fil.

ELB: Installation essentielle

A l'aide des bons outils, connectez correctement les câbles à la plaque à bornes avec un couple de serrage nominal, de sorte que le cable soit bien fixé et ne puisse pas bouger en raison d'une force ou d'une pression extérieure.

Assurez-vous que les cables sont bien positionnés afin qu'ils soient bien protégés, sans retarder le cache et sans toucher les autres éléments.

Si le terminal présente du jeu, un choc électrique ou un incendie peut survenir.

Couple de serrage (kgf · cm)
M3	5~6
M3,5	8~10
M4	12~14,7

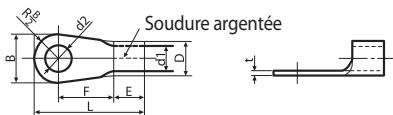

Selectionner la cosse à anneau compressée

Dimensions nominales pour les cables (mm3)	Dimensions nominales pour les vis (mm)	B		D		d1		E	F	L	d2		t
		Dimension standard (mm)	Tolerance (mm)	Dimension standard (mm)	Tolerance (mm)	Dimension standard (mm)	Tolerance (mm)	Mini-mum	Mini-mum	Maxi-male	Dimension standard (mm)	Tolerance (mm)	Mini-mum
1,5	4	6,6	±0,2	3,4	+0,3 -0,2	1,7	±0,2	4,1	6	16	4,3	+0,2 0	0,7
	4	8
2,5	4	6,6	±0,2	4,2	+0,3 -0,2	2,3	±0,2	6	6	17,5	4,3	+0,2 0	0,8
	4	8,5
4	4	9,5	±0,2	5,6	+0,3 -0,2	3,4	±0,2	6	5	20	4,3	+0,2 0	0,9

Spécification du fil électronique

Alimentation	MCCB	ELB	Câble d'alimentation	Câble de mise à terre	Câble de communication
Max: 242V Min: 198V	X' A	X' A, 30mmA 0,1 sec	2,5mm²	2,5mm²	0,75~1,5mm²

Decider la capacité de I'ELB et de la MCCB par le formule ci-dessous.

$$ \text {L a c a p a c i t e} \mathrm {I} ^ {\prime} \mathrm {E L B}, \mathrm {M C C B} X [ A ] = 1, 2 5 \times 1, 1 X \sum A i $$

• X: La capacité de l'ELB, MCCB
• ΣAi: Somme des courants électriques de chaque unité interieure.
• Référez-vous à chaque manuel d'installation sur le courant électriche de chaque unité.

Détérminer la spécification du cable d'alimentation et la longueur maximale dans 10% de la chute de tension parmi les unités interieures.

$$ \sum_ {k = 1} ^ {n} \left(\frac {\text {Coef} \times 35,6 \times L _ {k} \times i _ {k}}{1000 \times A _ {k}}\right) < \frac {10 \% \text {de tension}}{\text {d'entree} [ V ]} $$

* Coef: 1,55
* Lk: Distance entre chaque unité[m], Ak: Specification du cable d alimentation[mm2], ik: Courant de fonctionnement de chaque unité[A]

Paramétrage de l'adresse d'une unité interieure et de l'options d'installation

Paramétrer l'options d'installation et de l'adresse de l'unité interieure à l'aide de la télécommande sans fil.

Paramétrz chaque option séparément car vous ne pouvez paramétrer l'option de paramétrage de l'ADRESSE et de l'installation de l'unité extérieure en même temps.

Voudece le proceder a deux reprises lors du parametrage de I'adresse d'une unite interieure et de l'option d'installation.

La procédure des options des paramétrages

Etape 1. Saisie du mode des options de paramétrage

1. Retirez les piles de la télécommande.
2. Insérez les piles pour entrer le mode de paramétrage des options en appuyant sur le bouton haute/basse température.

Vérifiez que vous avez bien saisi le statut du paramétrage d'options.

Etape 2. La méthode des options des paramétrages

Après avoir saisi le statut du paramétrage des options, Sélectionnez l'options, comme indiquée ci-dessous.

Le paramétrage des options est disponible entre SEG1 et SEG24

SEG1, SEG7, SEG13, SEG19 ne sont pas paramétrés comme une option de page.
Paramétrez SEG1, SEG7 sur le statut ON et paramétrez SEG13, SEG19 sur le statut OFF.

SEG1	SEG2	SEG3	SEG4	SEG5	SEG6	SEG7	SEG8	SEG9	SEG10	SEG11	SEG12
0	X	X	X	X	X	1	X	X	X	X	X
SEG13	SEG14	SEG15	SEG16	SEG17	SEG18	SEG19	SEG20	SEG21	SEG22	SEG23	SEG24
2	X	X	X	X	X	3	X	X	X	X	X

On(SEG1~12)	Off(SEG13~24)
Auto	Auto
ON	OFF

Paramétrage de l'adresse d'une unité interieure et de l'option d'installation

Paramétrage	Statut des options
1. Paramétrage des options de SEG2 et SEG3 Appuyez sur le bouton(√) Ventilateur Lent pour entrée la valeur SEG2. Appuyez sur le bouton(∧) Ventilateur Rapide pour entrée la valeur SEG3. Chaque fois que vous appuyez sur le bouton → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ∈	Auto ONJ SEG2 SEG3
2. Paramétrage du mode Refroidissement Mode Appuyez sur le bouton Mode pour faire passer le mode Refroidissement sur le statut ON.	Cool ONJ SEG4 SEG5
3. Paramétrage des options de SEG4 et SEG5 Appuyez sur le bouton(√) Ventilateur Lent pour entrée la valeur SEG4. Appuyez sur le bouton(∧) Ventilateur Rapide pour entrée la valeur SEG5. Chaque fois que vous appuyez sur le bouton → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ∈	Cool ONJ SEG4 SEG5
4. Paramétrage du mode Sénéchage Mode Appuyez sur le bouton Mode pour faire passer le mode SECHAGE sur le statut ON.	Dry ONJ SEG6 SEG8
5. Paramétrage des options de SEG6 et SEG8 Appuyez sur le bouton(√) Ventilateur Lent pour entrée la valeur SEG6. Appuyez sur le bouton(∧) Ventilateur Rapide pour entrée la valeur SEG8. Chaque fois que vous appuyez sur le bouton → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → √
6. Paramétrage du mode Ventilateur Mode Appuyez sur le bouton Mode pour faire passer le mode VENTILATEUR sur le statut OFF.	Fan ONJ SEG9 SEG10
7. Paramétrage des options de SEG9 et SEG10 Appuyez sur le bouton(√) Ventilateur Lent pour entrée la valeur SEG9. Appuyez sur le bouton(∧) Ventilateur Rapide pour entrée la valeur SEG10. Chaque fois que vous appuyez sur le bouton → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → →
8. Paramétrage du mode Chauffage Mode Appuyez sur le bouton Mode pour faire passer le mode CHALEUR sur le statut ON.	Heat ONJ SEG11 SEG12
9. Paramétrage des options de SEG11 et SEG12 Appuyez sur le bouton(√) Ventilateur Lent pour entrée la valeur SEG11. Appuyez sur le bouton(∧) Ventilateur Rapide pour entrée la valeur SEG12. Chaque fois que vous appuyez sur le bouton → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ·	Heat ONJ SEG11 SEG12 SEG11 SEG12
10. Paramétrage du mode Auto Mode Appuyez sur le bouton Mode pour faire passer le mode AUTO sur le statut OFF.	Auto OFFJ SEG14 SEG15
11. Paramétrage des options de SEG14 et SEG15 Appuyez sur le bouton(√) Ventilateur Lent pour entrée la valeur SEG14. Appuyez sur le bouton(∧) Ventilateur Rapide pour entrée la valeur SEG15. Chaque fois que vous appuyez sur le bouton → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → →
12. Paramétrage du mode Refroidissement Mode Appuyez sur le bouton Mode pour faire passer le mode Refroidissement sur le statut OFF.	Cool OFF SEG16 SEG17
13. Paramétrage des options de SEG16 et SEG17 Appuyez sur le bouton(√) Ventilateur Lent pour entracer la valeur SEG16. Appuyez sur le bouton(∧) Ventilateur Rapide pour entracer la valeur SEG17. Chaque fois que vous appuyez sur le bouton→→→→→→ sera sélectionné, par rotation.	Cool OFF SEG16 SEG17
14. Paramétrage du mode Séchage Mode Appuyez sur le bouton Mode pour faire passer le mode SECHAGE sur le statut OFF.	Dry OFF SEG18 SEG20
15. Paramétrage des options de SEG18 et SEG20 Appuyez sur le bouton(√) Ventilateur Lent pour entracer la valeur SEG18. Appuyez sur le bouton(∧) Ventilateur Rapide pour entracer la valeur SEG20. Chaque fois que vous appuyez sur le bouton→→→→→→ sera sélectionné, par rotation.	Dry OFF SEG18 SEG20
16. Paramétrage du mode Ventilateur Mode Appuyez sur le bouton Mode pour faire passer le mode VENTILATEUR sur le statut OFF.	Fan OFF SEG21 SEG22
17. Paramétrage des options de SEG21 et SEG22 Appuyez sur le bouton(√) Ventilateur Lent pour entracer la valeur SEG21. Appuyez sur le bouton(∧) Ventilateur Rapide pour entracer la valeur SEG22. Chaque fois que vous appuyez sur le bouton→→→→→→ sera sélectionné, par rotation.	Fan OFF SEG21 SEG22
18. Paramétrage du mode Chauffage Mode Appuyez sur le bouton Mode pour faire passer le mode CHALEUR sur le statut OFF.	Heat OFF SEG23 SEG24
19. Paramétrage du mode SEG23, SEG24 Appuyez sur le bouton(√) Ventilateur Lent pour entracer la valeur SEG23. Appuyez sur le bouton(∧) Ventilateur Rapide pour entracer la valeur SEG24. Chaque fois que vous appuyez sur le bouton→→→→→→ sera sélectionné, par rotation.	Heat OFF SEG23 SEG24

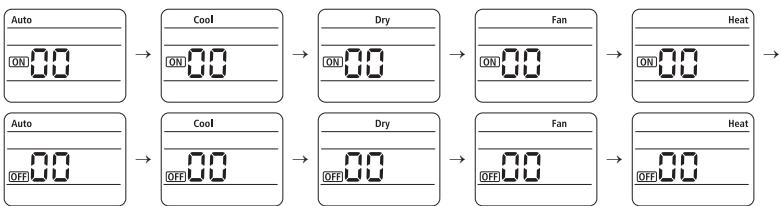

Etape 3. Vérifiez l'option que vous avez programmée

Après avoir paramétré l'option, appuyez sur le bouton Mode pour vérifier que le code d'options que vous ave saisi est correct ou non.

Etape 4. Option d'entrée

Appuyez sur le bouton de fonction en direction de la télécommande pour le paramétrage.

Pour un bon paramétrage des options, vous doivent entre r l'option deux fois.

Etape 5. Vérifiez l'opération

1. Réinitialisez l'unité interieure en appuyant sur le bouton RESET (Réinitialisation) de l'unité interieure ou de l'unité extérieure.
2. Retirez les piles de la télécommande puis remettez-les et enfin appuyez sur le bouton de l'opération.

Paramétrage de l'adresse d'une unité intérieure (PRINCIPAL/RMC)

1. Vérifiez que l'alimentation fournie est bien réalisée ou pas.

2. Lorsque l'unité interieure n'est pas branchée, l'unité interieure doit containir une alimentation supplémentaire.

3. Le panneau (affichage) doit être connecté à une unité interieure pour recevoir cette option.
4. Avant d'instructor d'unité interieure, attribuez une adresse à l'unité interieure, conformément au plan du système du climatiseur.
5. Attribuer une adresse à l'unité interieure à l'aide de la télécommande sans fil.
6. Le statut du paramétrage initial de l'ADRESSE (PRINCIPAL/RMC) de l'unité interieure est "0A0000-00000-200000-300000".

Option No.: 0AXXXXX-1XXXXX-2XXXXX-3XXXXX

Option

SEG1

SEG2

SEG3

SEG4

SEG5

SEG6

Explication

PAGE

MODE

Paramétrage de l'adresse principale

100 chiffres de l'adresse de l'unité interieure

10 chiffres de l'adresse de l'unité interieure

Un seul chiffre de l'adresse de l'unité interieure

Affichage de la télécommande

Auto

Auto

Cool

Cool

Dry

ON

8

ON

8

ON

8

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Details

Indication

Details

Indication

Détails

0

A

0

Aucune adresse principale

0~9

100 chiffres

0~9

10 chiffres

0~9

Un seul chiffre

1

Mode de paramétrage de l'adresse principale

Option

SEG7

SEG8

SEG9

SEG10

SEG11

SEG12

Explication

PAGE

Paramétrage de l'adresse principale RMC

Canal de groupe (*16)

Adresse du groupe

Affichage de la télécommande

Fan

Heat

Heat

ON

8

ON

8

1

Mode de paramétrage de l'adresse RMC

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

DÉtails

Indication

DÉtails

Indication

Détails

1

0

Aucune adresse RMC

RMC1

0~2

RMC2

0~F

1

Mode de paramétrage de l'adresse RMC

ATTENTION

Lorsque "A"~F" est entree dans SEG5\~6, l'ADRESSE PRINCIPALE de I'unite interieure n'est pas changee.
Si vous paramétrez le SEG3 sur 0, l'unité interieure conservevera l'ADRESSE PRINCIPALE précédente même si vous entrez la valeur de l'options du SEG5~6.
Si vous paramétrez le SEG9 sur 0, l'unité interieure conservera l'ADRESSE RMC précédente même si vous entrez la valeur de l'options du SEG11~12.

Paramétrage de l'option d'installation d'une unité interieure (compatible avec la condition de chaque lieu d'installation)

1. Vérifiez que l'alimentation fournie est bien réalisée ou pas.

2. Lorsque l'unité interieure n'est pas branchée, l'unité interieure doit containir une alimentation supplémentaire.

3. Le panneau (affichage) doit être connecté à une unité interieure pour recevoir cette option.

4. Paramétrez l'options d'installation en fonction des conditions d'installation du climateur.

5. Le paramétrage par défaut d'une option d'installation de l'unité interieure est "02000-100000-200000-300000".

6. Commande individuelle d'une télécommande (SEG20) est la fonction qui contrôle une unité interieure séparation, lorsqu'il y a plus d'une unité interieure.

1. Paramétrer l'options de l'unité interieure à l'aide de la télécommande sans fil.

SEG1	SEG2	SEG3	SEG4	SEG5	SEG6
0	2	Nettoyage du robot	Capteur de la température extérieure	Commande centrale	Compensation RPM du ventilateur
SEG7	SEG8	SEG9	SEG10	SEG11	SEG12
1	Pompe de drainage	Chauffage d'eau chaude	Chauffage électrique	Ouverture de la valve d'expansion électrique	Maitre / Esclave
SEG13	SEG14	SEG15	SEG16	SEG17	SEG18
2	Commande externe	Sortie de la commande externe	S-Plasma ion	Sonnerie	Nombre d'heures d'utilisation du filtré
SEG19	SEG20	SEG21	SEG22	SEG23	SEG24
3	Commande individuelle d'une télécommande	Compensation du paramètre du chauffage	L'ouverture de l'EEV d'une unité interieure arrêtée lors du refoulement d'huile ou de l'opération de dégivrage.	-	Détecteur de présence

MODELE A UNE VOIE/2 VOIES/4 VOIES La pompé de drainage (SEG8) sera paramétrée sur "UTILISE + 3 minutes de diffé
meme si la pompé de drainage est sur 0
MODELE A UNE VOIE/2 VOIES/4 VOIES, A CONDUIT Le nombre d'heures d'utilisation du filtr (SEG18) sera parametré sur "100 heures" même si le SEG18 est paramétré sur un nombre sauf 2 ou 6.
Si vous saississez un autre chiffre que ceux compris entre 0 et 4 de la commande individuelle de l'unité interieure (SEG 20), l'unité interieure est paramétrée sur "intérieure 1".

Paramétrage de l'adresse d'une unité interieure et de l'options d'installation

Option No.: 02XXXX-1XXXXX-2XXXXX-3XXXXX

Option

SEG1

SEG2

SEG3

SEG4

SEG5

SEG6

Explication

PAGE

MODE

Utilisation du nettoyage du robot

Utilisation du capteur de la température extérieure

Utilisation de la commande centralisée

Compensation RPM du ventilateur

Affiche de la télécommande

Auto

Cool

Cool

Dry

CON

8

CON

8

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

0

2

0

Non utilisé

0

Non utilisé

0

Non utilisé

0

Non utilisé

1

Utilisé

1

Utilisé

1

Utilisé

1

Kit haut plafond

Option

SEG7

SEG8

SEG9

SEG10

SEG11

SEG12

Explication

PAGE

Utilisation de la pompé de drainage

Utilisation du chauffage d'eau chaude

Utilisation du chauffage électronique

Ouverture de la vanne d'expansion électronique de l'unité intérieure lorsque le chauffage)cesse de fonctionner.

Maitre / Esclave

Affiche de la télécommande

Dry

Fan

Fan

Heat

Heat

CON

8

CON

8

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

1

0

Non utilisé

0

Non utilisé

0

Non utilisé

0

0

0

slave

1

Utilisé

1

Utilisé

1

Utilisé

1

80

1

master

2

Use + 3minute delay

Option

SEG13

SEG14

SEG15

SEG16

SEG17

SEG18

Explication

PAGE

Utilisation de la commande externe

Paramétrage de la sortie de la commande extrema

S-Plasma ion

Commande de la sonnerie

Nombre d'heures d'utilisation du filtrer

Affiche de la télécommande

Auto

Cool

Cool

Dry

Dry

CON

8

CON

8

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

2

0

Non utilisé

0

Thermo ON

0

Non utilisé

0

Commande des opérations mixtes1/Utilisation de la sonnerie

2

1000 heures

1

Commande ON/OFF

1

Opération ON

1

Utilisé

1

Commande des opérations mixtes1/Non-utilisation de la sonnerie

6

2000 heures

2

Commandes des opérations mixtes2/Utilisation de la sonnerie

2

Contrôle OFF

3

Commandes des opérations mixtes2/Non-utilisation de la sonnerie

Option

SEG19

SEG20

SEG21

SEG22

SEG23

SEG24

Explication

PAGE

Commande individuelle d'une télécommande

Compensation du paramétrage du chauffage

L'ouverture de l'EEV d'une unité interieure arrêtée lors du refoulement d'huile ou de l'opération de dégivrage

Décteur de présence

Affiche de la télécommande

Dry

Heat

Fan

Heat

Heat

CON

8

CON

8

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

Détails

3

0 or 1

Canal 1

0

Non utilisé

0

150 étapes

8

Non utilisé

2

Canal 2

1

2°C

1

0 étapes

9

Utilisé

3

Canal 3

2

5°C

4

Canal 4

Modification d'une option spécifique

You pouvez changer chaque chiffre de l'option paramétrée.

Option

SEG1

SEG2

SEG3

SEG4

SEG5

SEG6

Explication

PAGE

MODE

Mode d'options que vous souhaitez changer

Les dix chiffres d'un SEG d'options vous souhaitez changer

Le chiffre de l'unité d'un SEG d'options vous souhaitez changer

Valeur changée

Affichage de la télécommande

AutoON

DÉtails

AutoON

DÉtails

CoolON

DÉtails

CoolON

DÉtails

DryON

DÉtails

Indication et détails

Indication

Détails

Indication

Détails

Indication

Détails

Indication

DÉtails

Indication

DÉtails

Indication

Détails

0

D

Mode d'options

0~F

Dix chiffres du SEG

0~9

Chiffre de l'unité du SEG

0~9

Valeur changée

0~F

Note

• Lors du changement de chiffre de l'option de paramétrage de l'adresse de l'unité interieure, paramétrrez le SEG3 sur "A".
• Lors du changement de chiffre de l'option d'installation de l'unité interieure, paramétrzrez le SEG3 sur "2".

Ex) Lors du paramétrage de la "commande de la sonnerie" en mode "non utilisé".

Option	SEG1	SEG2	SEG3	SEG4	SEG5	SEG6
Explication	PAGE	MODE	Mode d'options que vous souhaitez change	Les dix chiffres d'un SEG d'options vous souhaitez change	Le chiffre de l'unité d'un SEG d'options vous souhaitez change	Valeur changée
Indication	0	D	2	1	7	1
