MODE D'EMPLOI RA 140 B DOMETIC
Veuillez lire ce mode d'emploi attentivement avant de mettre en service l'unité de réfrigération. Veuillez vous assurer que le nouveau propriétaire recevra ce mode d'emploi lors de la vente ou cession de l'unité.
Veuillez respecter scrupuleusement les instructions d'installation ci-dessous. La garantie couvre uniquement les appareils installés conformément à ces instructions.
Merci d'avoir choisi cet appareil. Nous sommes certains que son utilisation sera exempte de problèmes.
A présent, nous aimerions vous familiariser avec quelques symboles utilisés pour garantir le fonctionnement efficace et en toute sécurité de l'appareil, sur lesquels nous attirons votre attention.
source de danger dans le cas d'une utilisation inappropriée
conseils utiles à lire
informations sur la protection de l'environnement
Ce réfrigérateur est conçu pour le stockage d'aliments et de boissons.
Attention!
- Le fonctionnement de cet appareil doit être réservé à des adultes. Les enfants ne peuvent pas toucher aux commandes ni jouer avec l'appareil.
- Tout travail d'électricité nécessaire à l'installation de cet appareil doit être réalisé par un électricien qualifié.
- Cet appareil doit être réparé par un réparateur agréé. Seules les pièces de rechange d'origine doivent être utilisées.
- Il est dangereux de modifier les spécifications ou l'appareil de quelque manière que ce soit.
- Veillez à ce que l'appareil ne repose pas sur le cordon d'alimentation électrique.
- Cet appareil contient des pièces qui dégagent de la chaleur. Par conséquent, veillez à toujours garantir une ventilation suffisante. A défaut, cela risque d'entraîner une panne de l'appareil et la perte éventuelle de son contenu. Voir les instructions d'installation.
- Les pièces dégageant de la chaleur ne doivent pas être exposées. Dans la mesure du possible, l'arrière de l'appareil doit être situé à proximité d'un mur, en laissant une distance suffisante pour la ventilation, comme mentionné dans les instructions d'installation.
- Avant de réaliser des opérations de dégivrage, nettoyage ou entretien, veillez à éteindre l'appareil et à le débrancher.
•N'UTILISEZ PAS D'INSTRUMENTS COUPANTS pour retirer le givre ou la glace. Ne forcez jamais pour retirer des morceaux de glace des ailettes de refroidissement. Laissez-les fondre lorsque vous dégivrez l'appareil. Voir les instructions de dégivrage.
- Cet appareil est lourd. Déplacez-le avec prudence.
- Ne tentez jamais de réparer vous-même l'appareil. Les réparations effectuées par des personnes non qualifiées risquent d'entraîner des blessures ou une défectuosité plus grave. Contactez votre centre de réparation local et insistez toujours pour obtenir des pièces de rechange d'origine.
- Il est interdit de conserver toute substance toxique ou explosive dans l'appareil.
SOMMAIRE
- Déballage
- Aperçu de l'appareil
- Nettoyage
- Mise en place de l'appareil
4.1. Instructions d'installation
- Utilisation de l'appareil
5.1. Réglage de la température
5.2. Indicateur de température
- Glaçons
- Suggestions utiles
- Dégivrage, nettoyage et entretien
- Inversion des charnières
- Remplacement du panneau de porte décoratif
- Service à la clientèle
- Mise en service, données techniques
12.1. Branchement au réseau électrique
- Informations sur la protection de l'environnement
- Recyclage
Attention!
Les conditions de garantie sont conformes à la Décision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.
Si vous avez des questions concernant la garantie, le service après-vente ou les pièces de rechange, veuillez bien vous adresser à notre réseau de services Dometic.
Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.
Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui ne sont pas d'origine Dometic, ne sont pas couvertes par la garantie.
Le non-respect des instructions d'installation ou du mode d'emploi, entraîne l'extinction totale de cette garantie.
Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro de série si vous voulez contacter le réseau de services Dometic. Vous trouverez ces informations sur la plaque signalétique, située à l'intérieur du réfrigérateur.
1. Déballage
Assurez-vous que l'appareil n'est pas endommagé après l'avoir déballé. Si vous constatez des dommages causés par le transport, signalez-les immédiatement à la société de transport.

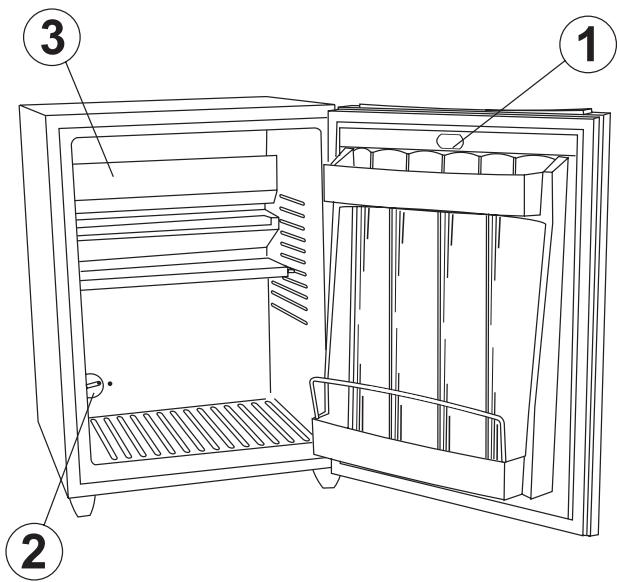

2. Aperçu de l'appareil
- Porte
- Bouton du thermostat
- Evaporateur
3. Nettoyage
Nettoyez le réfrigérateur à fond à intervalles réguliers. Retirez les étagères. Nous vous recommandons de nettoyer ces étagères, ainsi que l'intérieur de l'appareil et la porte avec une solution chaude de bicarbonate de soude. Ensuite, rincez avec un chiffon et de l'eau chaude, puis séchez avec un chiffon propre. Ne lavez pas les pièces en plastique avec de l'eau à une température supérieure au lavage à la main et ne les faites pas sécher à la chaleur. L'extérieur de l'appareil doit être régulièrement essuyé avec un chiffon humide et propre.
N'UTILISEZ JAMAIS DE PRODUITS CHIMIQUES PUISSANTS OU D'AGENTS NETTOYANTS ABRASIFS SUR LES DIFFERENTS ELEMENTS DE L'APPAREIL.
4. Mise en place de l'appareil
Lors de la première utilisation du réfrigérateur, tenez compte des points suivants :
• L'APPAREIL DOIT TOUJOURS ETRE DE NIVEAU
- LA TUYAUTERIE SITUEE A L'ARRIERE CHAUFFE LORS DE L'UTILISATION
- LE REFRIGERATEUR EST VIRTUELLEMENT SILENCIEUX, CAR IL NE DISPOSE D'AUCUN "MOTEUR"
- ATTENDEZ AU MOINS 3 HEURES AVANT L'APPARITION DES SIGNES DE REFROIDISSEMENT
Pendant le processus de réfrigération, l'appareil diffuse de la chaleur par le biais du condensateur (situé sous la partie supérieure du couvercle arrière) dans l'air environnant.
Plus le condensateur est ventilé, plus la réfrigération sera efficace.
- En outre, l'appareil doit toujours être placé sur une surface plane pour atteindre des performances optimales. Pour vérifier le niveau, placez un verre d'eau sur l'appareil.
- Il est important que l'appareil ne soit pas exposé directement à une chaleur par rayonnement (rayons solaires, radiateur, proximité d'un four, etc.).
4.1. Instructions d'installation
Le réfrigérateur est muni d'une unité de refroidissement à absorption à réchauffement électrique dont le fonctionnement est virtuellement silencieux. Le réfrigérateur est prévu pour une installation autonome, mais il peut être encastré si les conditions ci-après sont respectées afin de garantir un fonctionnement optimal et une efficacité de refroidissement maximale.
IMPORTANT :
Veuillez respecter scrupuleusement les instructions d'installation ci-dessous. La garantie couvre uniquement les appareils installés conformément à ces instructions.
- Le réfrigérateur doit être de niveau dans les deux directions.
- L'écartement minimal entre le réfrigérateur et le mur doit être de 20 mm.

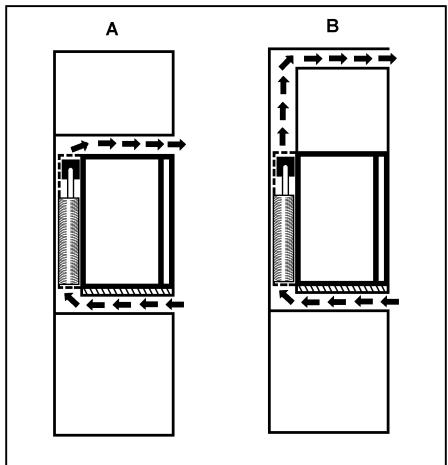

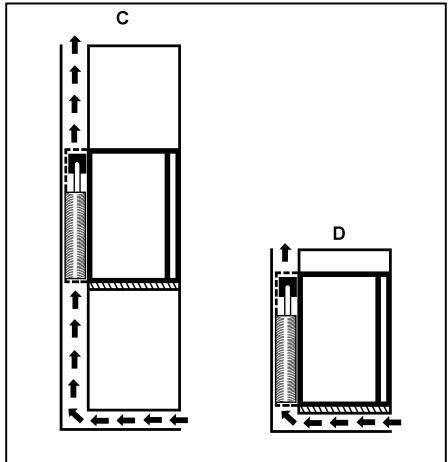

- La ventilation de l'appareil doit être assurée conformément aux dessins de cette page, par la configuration A, B, C ou D. (fig. 2 - 3.)
- La profondeur de l'ouverture à l'arrière destinée au passage d'air doit être au moins égale à 105 mm.
- Seul l'ensemble de l'unité de refroidissement doit ventiler dans le passage, comme sur l'illustration.
B
Figure 2.
D
Figure 3.
- L'air circulant à travers le passage ne doit pas être préchauffé par une quelconque source de chaleur.
- Les grilles de ventilation doivent, le cas échéant, comporter des ouvertures d'au moins 200 cm² chacune.
Lors du montage, il convient de s'assurer que la fiche secteur reste accessible.
5. Utilisation de l'appareil
- Pour mettre en marche le réfrigérateur, il faut le connecter à une prise de courant, correctement mise à la terre.
- Les ailettes de refroidissement doivent montrer des signes de refroidissement après environ 3 heures. Pour que la température du compartiment de stockage atteigne 6°C, vous devez attendre environ 6 heures à une température ambiante normale.
5.1. Réglage de la température
Le réglage habituel est situé dans la zone 4-5 du bouton de thermostat (fig. 4), mais il varie en fonction des conditions de charge et d'installation. Si vous devez modifier le réglage, placez le bouton sur une position supérieure pour produire une température plus froide ou sur une position inférieure pour obtenir une température moins froide.
Pour vérifier l'effet d'une modification du réglage, laissez le réfrigérateur fonctionner pendant un certain temps, puis consultez le thermomètre.
5.2. Indicateur de température (fig. 5-6)
En application du décret n° 2002-478 du 3 Avril 2002.
Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température « OK » apparaisse.
Si « OK » n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position supérieure.
L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilité s'il est correctement éclairé.
A chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
NOTA : Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat.
Figure 5.
Remplissez aux 4/5 le bac à glaçons d'eau potable, puis placez-le sur l'étagère du bac à glaçons. Essuyez l'excédent éventuel d'eau pour éviter le gel du bac à glaçons sur la surface.
Pour accélérer la production de glaçons, tournez le thermostat sur la position 7 pendant une brève période. N'oubliez pas de replacez le bouton à son réglage habituel lorsque les glaçons sont prêts.
Pour retirer les glaçons du bac, passez-le sous l'eau. Vous pouvez à présent facilement retirer les glaçons.
Ne surchargez pas l'appareil. Attendez d'abord que les aliments chauds aient refroidis à température ambiante avant de les mettre au réfrigérateur. Il est recommandé de laisser de l'espace entre les produits afin de garantir un refroidissement efficace et uniforme. La
surcharge des étagères risque de provoquer des variations de température non souhaitées.
8. Dégivrage, nettoyage et entretien
Du givre se forme progressivement sur les parois de refroidissement. Il ne peut devenir trop épais, car il agit comme isolant et perturbe le refroidissement.
Le bouton-poussoir situé au milieu du bouton de thermostat (fig. 7) indique un modèle à dégivrage semi-automatique. Pour dégivrer l'appareil, enfoncez le bouton au milieu du bouton de thermostat, sans placer celui-ci sur une autre position.
Fermez la porte.
Le bouton de dégivrage reste enfoncé et l'unité de refroidissement reste éteinte jusqu'à la fonte complète du givre.
Le bouton de dégivrage retrouve alors sa position normale et le réfrigérateur fonctionne à nouveau. La durée de dégivrage dépend de la quantité de givre à retirer et de la température ambiante.

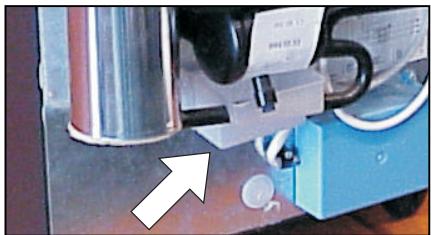

Le givre fond et l'eau recueillie s'écoule via le tube de drainage dans un récipient d'évaporation situé à la partiearrière inférieure du réfrigérateur (fig. 8). Le récipient ne doit jamais être vidé manuellement, car l'eau dégelée s'évapore automatiquement dans l'air circulant.
1
-
3
-
0
1
Figure 7.

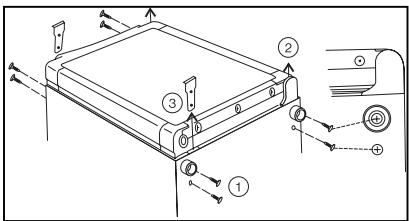

9. Inversion des charnières (fig. 9)
Placez l'appareil sur le dos, face vers le haut. Dévissez les 8 vis (1). Retirez la porte, ainsi que les deux charnières (2), du corps de l'appareil.
Retirez les deux embouts de couvercle (3) du corps de l'appareil, puis insérez-les dans les trous ouverts des charnières.
Insérez la charnière inférieure droite dans la partie supérieure gauche de la porte et la charnière supérieure droite dans la partie inférieure gauche de la porte. Ensuite, placez la porte sur les charnières dans les trous ouverts des embouts de couvercle du corps de l'appareil. Vissez les charnières et les embouts avec les 8 vis.
Veillez à ce que la porte se ferme facilement et sans interstice.
10. Remplacement du panneau de porte décoratif (fig. 10 à 12)
Dévissez les deux vis (1) de la charnière supérieure de la porte.
Tirez la porte vers vous en la levant de la charnière inférieure (2-3).
Dévissez les vis (4) et retirez le bord du cadre (5). Faites glisser le panneau décoratif (6) en dehors du cadre de porte et insérez le nouveau panneau (7). Le bord supérieur du panneau doit être parallèle au bord supérieur du cadre. Vous pouvez plus facilement insérer un nouveau panneau dans le bord supérieur du cadre en coupant les deux coins d'environ 5 x 5 mm (8). Remettez le bord du cadre en place (5) et vissez-le.
Placez la porte sur la charnière inférieure (9), insérez la charnière supérieure dans l'ouverture, appuyez la porte contre le corps de l'appareil, puis vissez la charnière avec les deux vis (11).
11. Service à la clientèle
Avant d'appeler un réparateur, réalisez les tests simples suivants :
- Y a-t-il une panne de courant ? Vérifiez les fusibles.
- La fiche est-elle bien branchée dans la prise, le commutateur de celle-ci étant actionné ? Vérifiez la prise en y branchant un autre appareil, par exemple, une lampe de bureau.
- Le thermostat est-il réglé sur la position correcte (normalement, 3 ou 4) ?
- La porte a-t-elle été correctement fermée ? Sinon, la température intérieure a pu augmenter trop rapidement.
- Le réfrigérateur est-il de niveau ?
- Avez-vous appuyé par inadvertance sur le bouton de dégivrage
- Le cas échéant, tournez le bouton de thermostat sur la position "0" pour débloquer le bouton de dégivrage. Replacez le thermostat sur la position habituelle pour relancer le refroidissement.
- La ventilation est-elle obstruée ?
Si, après avoir vérifié les points ci-dessus, le réfrigérateur ne fonctionne pas de façon satisfaisante, contactez le réparateur le plus proche. Décrivez le problème et communiquez le modèle, ainsi que le numéro de produit et de série.
(Vous trouverez les détails sur le modèle, le numéro de produit et de série sur la plaque signalétique à l'intérieur de l'appareil, en haut à gauche.)
Ce réfrigérateur est équipé d'une protection contre la surchaufe. Un technicien de service agréé est en mesure de vérifier si celle-ci a été déclenchée ou non.
En cas de panne, contactez le centre de réparation le plus proche (consultez l'annuaire téléphonique local).
12. Mise en service
Données techniques :
| Modèle | RA 140N |
| Type | MF20-60 |
| Volume total | 41 litres |
| Tension d'alimentation | 220 - 240V (AC) |
| Puissance | 90W |
| Consommation | 1.07 kWh/24h |
| Classe de climat | N |
| Agent réfrigérant | 159g H_2O +86g NH_3 |
12.1 Branchement au réseau électrique
L'appareil ne peut être utilisé qu'avec la tension nominale affichée sur la plaque signalétique. Vous pouvez connecter la fiche de courant à une prise avec mise à la terre, selon les réglementations en vigueur.
Tout travail électrique exigé pour installer cet appareil doit être effectué par un électricien qualifié ou une autre personne compétente.
Le fabricant décline toute responsabilité en cas de non-respect de ces mesures de sécurité.
Exigences en matière d'électricité
Assurez-vous que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique avant de mettre l'appareil en service.
L'appareil ne contient pas de CFC/HCFC.
L'agent réfrigérant utilisé dans cette unité de réfrigération est de l'ammoniaque (combinaison d'hydrogène et d'azote).
Le cyclopentane qui respecte la couche d'ozone est utilisé en tant qu'agent actif pour l'isolation en mousse de PU.
Le chromate de sodium est un agent anticorrosion (dosé à moins de 2% du poids du liquide de refroidissement).
14. Recyclage
Après le déballage de l'appareil, vous devez déposer les matériaux d'emballage auprès d'un centre de recyclage local. A la fin du temps de service de l'appareil, il doit être remis à une firme spécialisée de recyclage, qui reconvertira les matériaux réutilisables. Le reste doit être détruit de manière appropriée.
Les appareils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.
Il est interdit de jeter ce produit dans les ordures ménagères.
Sur les réfrigérateurs Dometic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) apposée à l'intérieur de l'appareil.
Directive LVD 73/23/CEE y compris la modification 90/683/CEE
