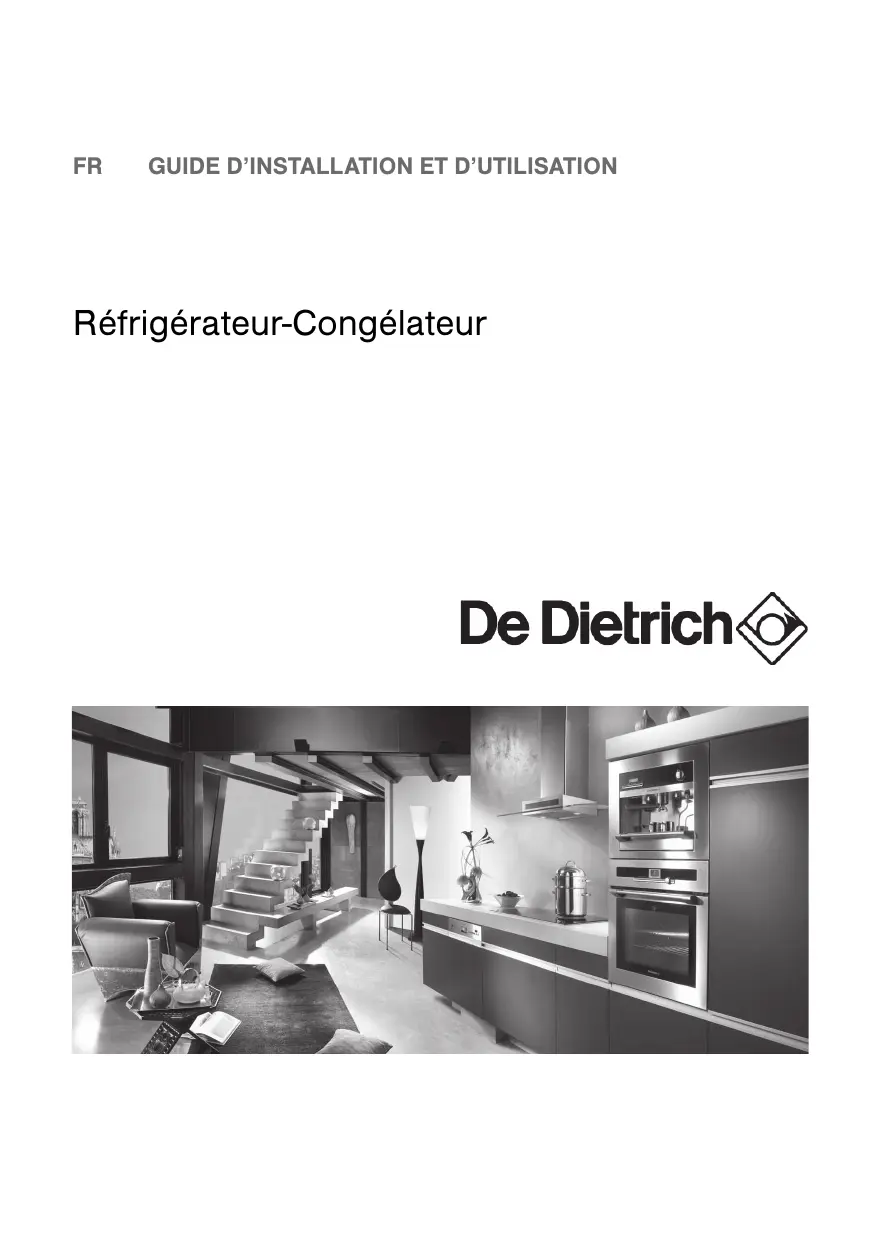

MODE D'EMPLOI DRS1124J DE DIETRICH

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d’appareils, qui par leur qua-lité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d’exception,révélateurs de notre savoir-faire. Votre nouveau réfrigérateur DE DIETRICH s’intègrera harmonieusement dans votre cuisine et alliera par-faitement les performances de conservation de vos aliments, et la facilité d’utilisation. Nous avons vouluvous offrir un produit d’excellence. Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de foursà micro-ondes, de tables de cuisson, de hottes aspirantes, de lave-vaisselle, que vous pourrez coordon-ner à votre nouveau réfrigérateur. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nosproduits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutesvos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires. DE DIETRICH Les nouveaux objets de valeur Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs carac-téristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et d’utilisationafin de vous familiariser plus rapidement avec son fonctionnement. Avant la mise en service 4 Protection de l’environnement 5 Description de l’appareil 6 Installation et raccordement 7 Inversion du sens d’ouverture de la porte 9 Bandeaux de commandes - Appareils avec 10 régulation électronique 10 Bandeaux de commandes - Appareils avec 11 régulation mécanique 11 Accessoires 12 Conservation des aliments frais dans le réfrigérateur 14 Conservation des aliments dans les tiroirs 15 FRAÎCHEUR+ (ZERO’N’FRESH) 15 Securite alimentaire 17 Congélation des aliments et stockage des surgelés 18 Dégivrage de l’appareil 19 Nettoyage 20 Guide de dépannage 22 Information sur le bruit 23

La partie supérieure est le congélateur 4 étoiles, destiné à la congélation des aliments frais et à la conservation à long terme des surgelés (jusqu’à un an, selon la nature des produits).

Avant la mise en service

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. • Avant de mettre votre réfrigérateur-congélateur en service, prenez le temps de lire attentivement cette notice. Elle décrit l’appareil et la manière de s’en servir correctement en toute sécurité. Elle a été rédigée pour différents modèles et elle décrit donc des fonctions et des accessoires que votre appareil ne possède pas. • Retirez l’emballage qui protégeait l’appareil durant le transport. • L’emballage est constitué de matériaux écologiques qui peuvent être récupéré, recyclés ou détruits sans nuire à l’environnement. • Des entretoises sont déjà montées sur le coin des portes (appareils en pose libre) ou sur la carrosserie (appareils encastrables) ; démontez-les et remplacez-les par les entretoises jointes. • Après avoir installé l’appareil dans son emplacement, attendez environ deux heures avant de le brancher au réseau électrique afin de diminuer les risques de dysfonctionnement dus à l’influence du transport et de la manutention sur le système de réfrigération. • L’appareil doit être raccordé au réseau selon la réglementation et les normes en vigueur. • L’appareil ne doit pas être utilisé en plein air ou exposé aux intempéries. • Débranchez toujours l’appareil avant de le nettoyer ou de remplacer l’ampoule. • Si le cordon secteur est endommagé, il doit être remplacé par notre Service Après-Vente ou par un professionnel qualifié afin d’éviter tout danger. • Si vous n’utilisez pas votre appareil pendant un long moment, mettez-le à l’arrêt et débranchezle. Videz-le, nettoyez-le et laissez la porte entrouverte. • Afin de préserver l’environnement, remettez votre appareil usagé aux services habilités pour la collecte des appareils électriques. • Ne laissez pas les enfants jouer avec l’appareil. • Grâce aux charnières à fermeture automatique en fin de course, la porte ne risque pas de rester entrebâillée. De plus, elles limitent son angle d’ouverture et évitent ainsi d’endommager les meubles adjacents. • La plaque signalétique comportant les principales caractéristiques techniques est apposée à l’intérieur de l’appareil. Si elle n’est pas dans votre langue, collez par-dessus l’étiquette adhésive jointe. • Recommandations importantes - Les ouvertures d’aération de l’appareil ou du meuble dans lequel il est encastré doivent rester propres et ne pas être obstruées. - N’utilisez aucun instrument pour dégivrer l’appareil, exceptés ceux recommandés par le constructeur. - Pour éviter toute pollution pendant l’installation, le nettoyage, ou la mise au rebut, veillez à ne pas endommager le condenseur, les matériaux isolants ou les tuyaux contenant du fluide frigorigène à l’arrière de l’appareil. - N’utilisez pas d’appareils électriques à l’intérieur du réfrigérateur, à l’exception de ceux recommandés explicitement par le fabriquant. 285675

6 Clayettes modulables en verre (réglables en hauteur) 7a Bac à légumes 7b Tiroirs FRAÎCHEUR+ (ZERO’N’FRESH) 8 Balconnets (versions : profond / peu profond, couvert / non couvert) 9 Compartiment à bouteilles avec protection antibasculement 10 Pieds La température ambiante la plus favorable à son bon fonctionnement est indiquée dans le tableau ci-dessous. La classe climatique de l’appareil figure sur sa plaque signalétique. Classe climatique

Température ambiante

• Évitez d’exposer l’appareil aux rayons du soleil ou de le placer près d’une source de chaleur. Si cela n’est pas possible, installez une plaque d’isolation entre le réfrigérateur et la source de chaleur. • L’appareil est en pose libre mais peut aussi être encastré. Veillez à laisser suffisamment d’espace à l’arrière pour le refroidissement du condenseur. Si vous encastrez l’appareil, il faudra réaliser une ouverture de 200 cm² dans le caisson. La distance entre le réfrigérateur et les meubles situés audessus doit être au minimum de 5 cm. Après l’installation, la prise murale doit rester accessible.

• Le raccordement au réseau électrique et la mise à la terre de l’appareil doivent être réalisés conformément aux règlements et normes électriques en vigueur. L’appareil peut tolérer des écarts de tension de courte durée, mais au maximum de -6% à +6%. Votre appareil est conforme aux directives européennes et à leurs modifications.

Pour mettre l’appareil en marche, tournez le bouton du thermostat (B) vers la position Maxi ; pour le mettre à l’arrêt, positionnez le curseur en face de l’icône Marche/Arrêt

(l’appareil est à l’arrêt, mais il demeure sous tension).

Réglage de la température du réfrigérateur

• • Si la température de la pièce dans laquelle l’appareil est installé est inférieure à 16°C, nous vous recommandons de régler le thermostat sur Maxi. Position Super - Super est l’abréviation de Super Frost et indique la position Congélation Rapide (uniquement sur certains modèles).

L’alarme retentit lorsque la porte du réfrigérateur reste ouverte plus d’une minute et s’arrête quand la porte est fermée.

Bandeaux de commandes - Appareils avec régulation mécanique

Mise en marche et arrêt de l’appareil

Pour mettre l’appareil en marche, tournez le bouton du thermostat sur une position quelconque entre 1 et 7. Pour l’arrêter, réglez-le sur STOP (0).

Réglage de la température • Les chiffres élevés du thermostat (vers 7) correspondent aux températures les plus froides dans l’ensemble de l’appareil. La température du réfrigérateur peut même descendre audessous de 0°C. Réglez le thermostat sur les valeurs élevées uniquement s’il est recommandé d’obtenir une réfrigération intense, ou si la température ambiante est inférieure à 16°C. Quand la température ambiante est normale, nous vous recommandons de régler le thermostat sur une valeur moyenne. • Les variations de la température ambiante ont une influence sur la température du réfrigérateur. Réglez le bouton du thermostat en conséquence. • Sur la position STOP (0), le système de réfrigération est à l’arrêt, mais l’appareil reste sous tension (la lampe s’allume lorsqu’on ouvre la porte).

• Le ventilateur contribue à une répartition plus homogène du froid et à une réfrigération plus rapide ; il réduit aussi la condensation sur les surfaces de rangement. Il ne fonctionne seulement lorsque la porte du réfrigérateur est fermée.

• La ventilation est une fonction complémentaire qu’il est recommandé d’activer dans les circonstances suivantes : - température ambiante élevée (plus de 30°C), - humidité élevée (en été), - lorsque vous rangez une grande quantité de provisions dans le réfrigérateur et que vous activez la fonction réfrigération rapide. • Pour mettre en marche ou arrêter le ventilateur : Marche =

Il est donc conseillé d’ajuster en conséquence le bouton du thermostat du réfrigérateur. 285675

Ventilateur (Uniquement sur certains modèles)

Le réglage de la température du réfrigérateur a une incidence indirecte sur celle du congélateur.

Les équipements varient selon les modèles.

Clayette modulable en verre

Si vous avez besoin de place pour ranger dans le réfrigérateur des récipients hauts (bouteilles, bocaux, pichets), vous pouvez enlever la partie avant de la clayette, la placer à un niveau inférieur et obtenir ainsi l’espace voulu.

Clayette porte-bouteilles

• Le bac à légumes, sous la clayette en verre dans le bas du réfrigérateur, est destiné à la conservation des fruits et légumes. Il assure un degré d’humidité adéquat et évite qu’ils ne se dessèchent.

Conseils pour ranger les aliments

Partie réfrigérateur - Clayettes et tiroirs

- En haut : semi-conserves, pain, vin, gâteaux... - Au milieu : produits laitiers, plats cuisinés, desserts lactés, jus de fruits, bière, préparations en vinaigrette... - En bas : viande, produits à base de viande, charcuterie... - Bac à légumes : fruits frais, légumes, salade... Si votre appareil n’est pas équipé d’un compartiment FRAÎCHEUR+ (ZERO’N’FRESH), rangez aussi dans le bac à légumes : légumes racines, pommes de terre, oignons, ail, tomates, fruits tropicaux, choucroute crue, navet… - Tiroirs FRAÎCHEUR+ (ZERO’N’FRESH) : viande fraîche, produits à base de viande, poisson, fruits de mer, produits laitiers, salade, fruits, légumes, mayonnaise, sauces... Contre-porte du réfrigérateur - En haut / au milieu : oeufs, beurre et fromage… - En bas : boissons, cannettes, bouteilles…

- en bas pour la conservation

Conservation des aliments frais dans le réfrigérateur

Précautions et conseils

• L’utilisation correcte de l’appareil, l’emballage soigneux des aliments, le réglage adapté de la température et le respect des règles d’hygiène sont essentiels pour sauvegarder la qualité des aliments conservés dans le réfrigérateur.

• Respectez toujours la date limite d’utilisation optimale indiquée sur les emballages. • Emballez soigneusement vos aliments pour qu’ils ne s’imprègnent pas l’un l’autre des différentes odeurs et prennent l’humidité. • Ne conservez pas de matières inflammables, volatiles ou explosives dans votre réfrigérateur. • Les bouteilles contenant des boissons fortement alcoolisées doivent être fermées hermétiquement et rangées en position verticale. • Certaines solutions organiques, comme par exemple les essences contenues dans la peau des citrons et oranges, l’acide du beurre et des matières grasses, peuvent causer le vieillissement prématuré des matières plastiques et du joint si ceux-ci sont exposés longtemps à leurs effets. • Une odeur désagréable signifie qu’un aliment se gâte ou que le réfrigérateur n’est pas propre (voir le chapitre Nettoyage). • Si vous vous absentez pendant un certain temps (vacances, etc.), retirez les denrées périssables de votre réfrigérateur.

Durée de conservation

Durée de conservation recommandée dans le réfrigérateur

Aliments Œufs, marinades, viande fumée 0°C (réglage par défaut) et peut évoluer de -2 à +3°C en fonction des variations à l’intérieur du réfrigérateur. Si la température de la pièce dans laquelle l’appareil est installé est inférieure à 16°C, nous vous recommandons de régler la température du réfrigérateur à 4°C ou moins. Pour une efficace optimale, les tiroirs doivent être bien fermés.

• L’hygrométrie du compartiment FRAÎCHEUR+

(ZERO’N’FRESH) est fonction du taux d’humidité des aliments qui s’y trouvent et de sa fréquence d’ouverture. • Lorsque vous faites vos courses, veillez à acheter des aliments bien frais : la qualité de leur conservation en dépend. • Rangez séparément la viande et les légumes non emballés, ou enveloppez-les convenablement. Veillez à ce que les différentes pièces de viande ne se touchent pas. Il est recommandé de les envelopper et les ranger séparément pour éviter la contamination bactérienne au cas où un morceau se gâterait. • Environ 30 à 60 minutes avant utilisation, retirez les aliments du tiroir pour laisser leur arôme et leur saveur s’épanouir à la température ambiante. • Il est préférable de ne pas conserver dans les tiroirs FRAÎCHEUR+ (ZERO’N’FRESH) les aliments très sensibles aux basses températures : ananas, avocats, bananes, olives, pommes de terre, aubergines, concombres, haricots verts, poivrons, melons, potirons…

à l’endroit où la température est la plus basse. Quand la température est appropriée, l’inscription OK s’affiche. Si cette inscription n’est pas affichée, la température est trop élevée dans cette zone. Dans ce cas, réglez une température plus basse à l’aide du thermostat (voir le chapitre Commandes de l’appareil).

Ne changez pas de réglage trop souvent, attendez au moins 12 heures avant de procéder à une nouvelle vérification / à un nouveau réglage de la température. Remarque: l’inscription OK n’est pas visible quand vous rangez de nouveaux aliments dans le réfrigérateur, ou si la porte a été ouverte trop souvent / trop longtemps. La zone la plus froide du réfrigérateur se trouve à 20 cm environ au-dessus du bac à légumes.

Rangement des aliments

/ crème fraîche, pâte fraîche à tarte/pizza, produits frais à base de lait cru, légumes préparés correctement enveloppés, tous les produits frais à consommer de préférence avant une certaine date et qui doivent être conservés à une température inférieure ou égale à +4°C. Durée max. de conservation : 1-2 jours

Bananes, pommes de terre, ail et oignons ne doivent pas être conservés au réfrigérateur. Il en est de même pour les fromages fermentés, sauf si l’on veut interrompre la fermentation ; dans ce cas, ils devront être bien enveloppés.

Congélation des aliments et stockage des surgelés

• 24 heures avant de congeler des aliments frais, activez la congélation rapide de la façon suivante : - régulation électronique: tournez le bouton B sur la position Super. - régulation mécanique : tournez le bouton du thermostat entre 4 et 5. Ensuite, répartissez régulièrement les aliments sur la clayette installée en haut et veillez à ce qu’ils ne touchent pas les produits surgelés. Dans les appareils sans clayette, placez les aliments en bas, vers l’avant. • 24 heures plus tard, vous pouvez placer dans la partie conservation les aliments que vous venez de congeler, et recommencer si besoin une nouvelle procédure de congélation. • Si vous congelez seulement de petites quantités (1 à 2 kg) il n’est pas nécessaire d’activer au préalable la fonction congélation rapide.

Précautions à prendre pour la congélation des aliments frais

• Ne congelez que les aliments adaptés et supportant bien les basses températures. Les produits destinés à la congélation doivent être frais et de bonne qualité.

• Choisissez l’emballage convenant à chaque type de produit et emballez-les correctement. • L’emballage doit être étanche à l’air et à l’humidité pour éviter le dessèchement et la perte des vitamines. • Marquez les portions emballées en indiquant la date de congélation, la quantité et la nature du produit. • Il est indispensable que les denrées congèlent le plus vite possible. Les portions ne doivent donc pas être trop grosses. Nous vous recommandons de les laisser séjourner au réfrigérateur avant de les congeler. • La quantité d’aliments frais que vous pouvez congeler en une seule fois est indiquée sur la plaque signalétique de l’appareil. Si vous congelez une plus grande quantité, cela nuira à la qualité de la congélation et par conséquent à la valeur nutritionnelle de vos surgelés.

Conservation des surgelés du commerce

La durée et la température recommandées pour la conservation des surgelés achetés dans le commerce figurent sur les emballages. Respectez les instructions du fabricant pour la conservation et l’utilisation de ces produits. Lorsque vous faites vos courses, choisissez seulement des surgelés correctement emballés, comportant un étiquetage réglementaire, et conservés dans un appareil dont la température demeure toujours inférieure

à -18°C. N’achetez pas de produits recouverts de givre car cela indique qu’ils ont déjà commencé à décongeler plusieurs fois.

Durée de conservation recommandée des surgelés dans le congélateur

Décongélation des surgelés

Il n’est pas nécessaire de dégivrer le réfrigérateur, car la pellicule de glace qui se dépose sur la paroi arrière s’élimine automatiquement.

Le givre se forme à l’intérieur de l’appareil, sur le panneau arrière, pendant le fonctionnement du compresseur. Chaque fois qu’il s’arrête, le givre fond et l’eau s’écoule vers l’extérieur de l’appareil par l’orifice situé en bas de la paroi arrière. Elle est recueillie dans le collecteur monté au-dessus du compresseur, d’où elle s’évapore. Au cas où la paroi arrière serait couverte d’une couche de givre excessive (3 à 5 mm d’épaisseur), mettez le réfrigérateur à l’arrêt et dégivrez-le manuellement.

Dégivrage du congélateur

• Lorsque la couche de givre atteint 3 à 5 mm d’épaisseur, il faut dégivrer le congélateur.

• 24 heures avant le dégivrage, activez la fonction Congélation

Placez une serpillière sous l’appareil pour qu’elle absorbe l’eau de dégivrage et changez-la régulièrement.

Ne faites pas fondre le givre à l’aide d’appareils électriques (sèche-cheveux, etc.) RISQUE D’ÉLECTROCUTION ! N’utilisez pas d’aérosols destinés au dégivrage car ils peuvent endommager les pièces en plastique ou être préjudiciables à la santé. Nettoyez et essuyez l’intérieur de l’appareil (voir le chapitre Nettoyage). Avant de réintroduire les aliments dans le congélateur, remettez l’appareil en marche.

Avant de nettoyer l’appareil, mettez-le à l’arrêt (voir le chapitre Mise en marche/Arrêt de l’appareil correspondant à votre modèle) et débranchez-le de la prise murale. Le revêtement antibactérien des parois intérieures évite la prolifération des bactéries et contribue à l’hygiène de l’appareil en détruisant les germes. Veillez à éliminer toute trace des détergents que vous avez utilisés. • Nettoyez l’extérieur de l’appareil avec de l’eau et un détergent liquide. • N’utilisez pas de produits abrasifs ou agressifs (comme ceux destinés à l’inox) car vous pourriez endommager les surfaces laquées ou les éléments en plastique. • Nettoyez les surfaces laquées ou en aluminium avec un chiffon doux et un détergent à base d’alcool (produit pour les vitres par exemple). • lavez l’intérieur du réfrigérateur avec un détergent liquide et rincez à l’eau tiède vinaigrée. • Les tiroirs, clayettes et balconnets comportant une bordure décorative d’aspect métallique ne passent pas au lavevaisselle. Nettoyez-les uniquement avec un chiffon doux et du détergent liquide dilué, sans frotter trop fort. 285675

• Nettoyez aussi le collecteur d’eau de dégivrage monté audessus du compresseur. Si vous retirez le collecteur, veillez à le remettre en place exactement dans la même position, bien à l’horizontale.

• Si la couche de givre dépasse 3 à 5 mm d’épaisseur, elle augmente la consommation d’énergie ; il faut donc dégivrer le congélateur régulièrement. N’utilisez pas pour cela d’objets pointus, de solvants, ni d’aérosols.

• Lorsque vous avez terminé le nettoyage, remettez l’appareil en marche et rangez les aliments à leur place.

Guide de dépannage

• La température ambiante est trop élevée. • La porte a été ouverte trop fréquemment ou trop longtemps. • La porte est mal fermée (un objet gène la fermeture, joint en mauvais état, etc.). • Vous avez introduit une trop grande quantité d’aliments frais dans le réfrigérateur. • Le capteur du réfrigérateur (A) est recouvert par des aliments frais. Déplacez les denrées pour que l’air puisse circuler autour du capteur (uniquement sur certains modèles). • Vérifiez si la ventilation du compresseur est correcte et nettoyez le condenseur.

Les raisons d’un dépôt excessif de givre sur la paroi arrière du réfrigérateur sont les suivantes :

• La porte a été ouverte trop fréquemment ou trop longtemps.

• Vous avez introduit des plats chauds dans le réfrigérateur. • Les aliments ou les récipients touchent la paroi arrière. • Mauvaise étanchéité de la porte ; nettoyez ou remplacez le joint s’il est sale ou endommagé.

L’eau s’écoule de l’appareil :

• L’orifice de vidange est bouché, l’eau ne peut pas s’écouler dans la gouttière.

• Nettoyez l’orifice bouché avec une paille en plastique. Si votre appareil est équipé d’un compartiment Fraîcheur+ (ZERO’N’FRESH) appelez le Service Après-Vente. • Dégivrez manuellement la couche de givre trop épaisse (voir le chapitre Dégivrage).

Remplacement de la lampe :

• Avant de remplacer la lampe, débranchez d’abord l’appareil.

B - Insérez un tournevis dans la fente, soulevez le couvercle et retirez-le. Remplacez l’ampoule par une nouvelle (culot E 14, même puissance que l’ampoule d’origine) et remettez le couvercle en place. • Ne jetez pas la lampe usée avec les déchets organiques. • La lampe est un consommable, elle n’est donc pas couverte par la garantie.

Conseils utiles pour le dépannage

• Si vous ne parvenez pas à éliminer les anomalies malgré les conseils ci-dessus, mettez l’appareil à l’arrêt (voir le chapitre

Mise en marche/Arrêt de l’appareil correspondant à votre modèle), mettez-le hors tension en débranchant la prise murale, attendez environ 10 minutes et rebranchez-le. Si le problème persiste, prévenez le Service Après-Vente le plus proche en lui précisant le type, le modèle et le numéro de série qui figurent sur la plaque signalétique apposée à l’intérieur de l’appareil.

• Après le démarrage de l’appareil, le fonctionnement du compresseur et la circulation du fluide frigorigène peuvent

être un peu bruyants. Ceci n’est pas un défaut et n’a aucune influence sur la longévité de l’appareil. Avec le temps, l’intensité de ces bruits diminue ou subsiste éventuellement. • Quelquefois, on peut entendre aussi des bruits inhabituels assez forts qui sont dus le plus souvent au positionnement incorrect de l’appareil:

NOUS NOUS RÉSERVONS LE DROIT DE PROCÉDER À DES MODIFICATIONS QUI N’ONT PAS D’INCIDENCE SUR LE FONCTIONNEMENT DE L’APPAREIL.

- Vérifiez si les aménagements intérieurs tiennent bien en place, ou bien si les boîtes, bouteilles ou autres récipients ne s’entrechoquent pas.
