| Type de produit | Climatiseur de fenêtre |
| Marque | SAMSUNG |
| Modèle | AW24A1MEA |
| Alimentation | 220-240 V ~ 50 Hz (selon la version) |
| Fonctions principales | Refroidissement, ventilation, minuterie d'extinction (1-12 h), orientation horizontale et verticale du flux d'air, tirette de ventilation |
| Plage de température de refroidissement | 18 °C à 29 °C (réglage) |
| Température ambiante intérieure recommandée | 21 °C à 32 °C |
| Température extérieure de fonctionnement | Jusqu'à 43 °C |
| Humidité intérieure maximale | 80 % |
| Vitesse du ventilateur | 2 vitesses (haute et basse) |
| Filtre à air | Amovible, lavable |
| Entretien et nettoyage | Nettoyer le filtre régulièrement, surfaces extérieures avec détergent doux |
| Sécurité | Disjoncteur indépendant, mise à la terre obligatoire, ne pas réparer soi-même |
| Pièces détachées | Filtre à air, grille frontale, bac de drainage, tuyau de drainage |
| Réparabilité | Réparation par un centre agréé uniquement |
| Informations générales | Notice de 16 pages au format PDF, téléchargeable gratuitement |
FOIRE AUX QUESTIONS - AW24A1MEA SAMSUNG
Questions des utilisateurs sur AW24A1MEA SAMSUNG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice AW24A1MEA - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AW24A1MEA de la marque SAMSUNG.
MODE D'EMPLOI AW24A1MEA SAMSUNG
Consignes de Sécurité
Respectez toujours les consignes suivantes lors de l'installation et de l'utilisation de votre climatiseur.
1 Le climatiseur doit être branché à une source d'alimentation indépendante, installée en accord avec la réglementation nationale concernant le câblage, la mise à la terre et la sécurité.
En fonction de la réglementation nationale et de votre installation spécifique, vous aurez eventuellement à installer les éléments suivants :
un disjoncteur,
Pour plus de renseignements sur les conditions électriques à replir, contactez un électricien.
Cet apparéil doit être installé selon les normes électriques nationales.
2 L'air doit pouvoir circuler librement autour de l'unité à tout moment. Ne posez jamais de vêtements ni d'autres objets sur le climatiseur.
3 Évitez d'éclabousser l'unité. Si l'unité entre en contact avec un liquide, mettez le climatiseur hors tension et débranchez-le de la prise secteur; contactez ensuite un réparateur/agréé.
4 N'introduisez jamais de corps étrangers entre les lames de flux d'air ; vous risquieriez d'endommager le ventilateur et de vous blesser. Ne laissez pas les enfants s'approcher de l'unité.
5 Veillez toujours à ce que le cordon d'alimentation soit en bon état. Assurez-vous qu'il n'est pas écrasé ni endommagé par des objets placés sur ou contre lui.
Si le fil electrique est abimé quel qu'il soit, il doit être remplace par le fabricant, l'agent de service après-vente ou par la personne qualifiée pour prévenir l'accident.
6 Ne tentez jamais de réparer l'unité vous-même. Lorsque l'unité est endommagée, contactez :
un centre de service après-vente agrée,
le magasin où vous avez acheté votre climatisationur.
7 N'obstruez pas la façon de l'unité.
8 L'appareil n'est pas destiné aux enfants; les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.
ATTENTION
Le fabricant decline toute responsabilité en cas d'accident si le climatiseur n'est pas correctement fixé ou installé avec sécurité pendant l'installation ou l'utilisation du produit. Dans le cas où vous auriez un problème d'installation, demander l'aide d'un spécialiste.
Un accident surviendra si l'installation est incorrecte.
Sommaire
PREPAREZ LE CLIMATISEUR
Consignes de Sécurité 2
Unite de Climatisation 4
Avant-Propos 5
UTILISEZ LE CLIMATISEUR
■ Refroidissez la Piece 6
Régler la minuterie d'extinction 7
Annuler la minuterie d'extinction 7
- Arrétez le Climatisationur 7
Réglez le Flux d'Air Horizontal 8
Réglez le Flux d'Air Vertical 8
Utilisez la Tirette de Ventilation 8
CONSIGNES D'UTILISATION
■ Conseil d'Utilisation 9
■ Température et Humidité de Fonctionnement 9
Nettoyez le Climatisationur 10
Problèmes et Solutions 12
■ Spécifications Techniques 12
"L'appel de courant élevé du moteur du compresseur peut creator des effets indésirables sur le fonctionnement de l'appareil. Le respect des normes techniques concernant la limitation des fluctuations de tension et le scintillage n'est pas garantiet."
Avant de connecter l'appareil au système d'alimentation électrique, veuillez demander conseil auprès de votre fournisseur.
Ne pas connecter d'autres appareils électriques à la même ligne d'alimentation.
AW18**
L'impédance maximum autorisée à la boîte de junction est de 0,24 ohms.
Normalement, l'impédance maximum autorisée n'est pas dépassée lorsque la branche reliée à la prise de courant est alimentée par une boîte de jonction dont le courant nominal est de 32A.
Le design et l'apparence disserent un peu selon le modele.
Vou venez d'acheter un climatiseur de type fenetre, qu'un technician qualifie vous a installé.
Ce mode d'emploi contient des informations importantes sur l'utilisation du climatiseur. Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.
Ce manuel d'utilisation a été établi afin d'assurer une utilisation correcte de votre climatiseur. Toutefois, les figures de ce manuel peuvent différer de leur climatiseur.
Le mode d'emploi est organisé comme suit.

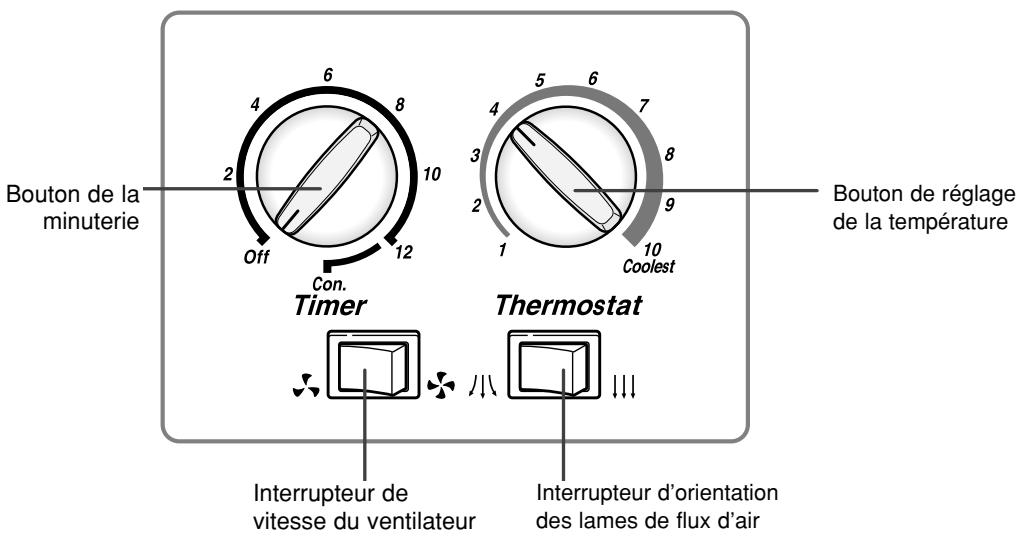

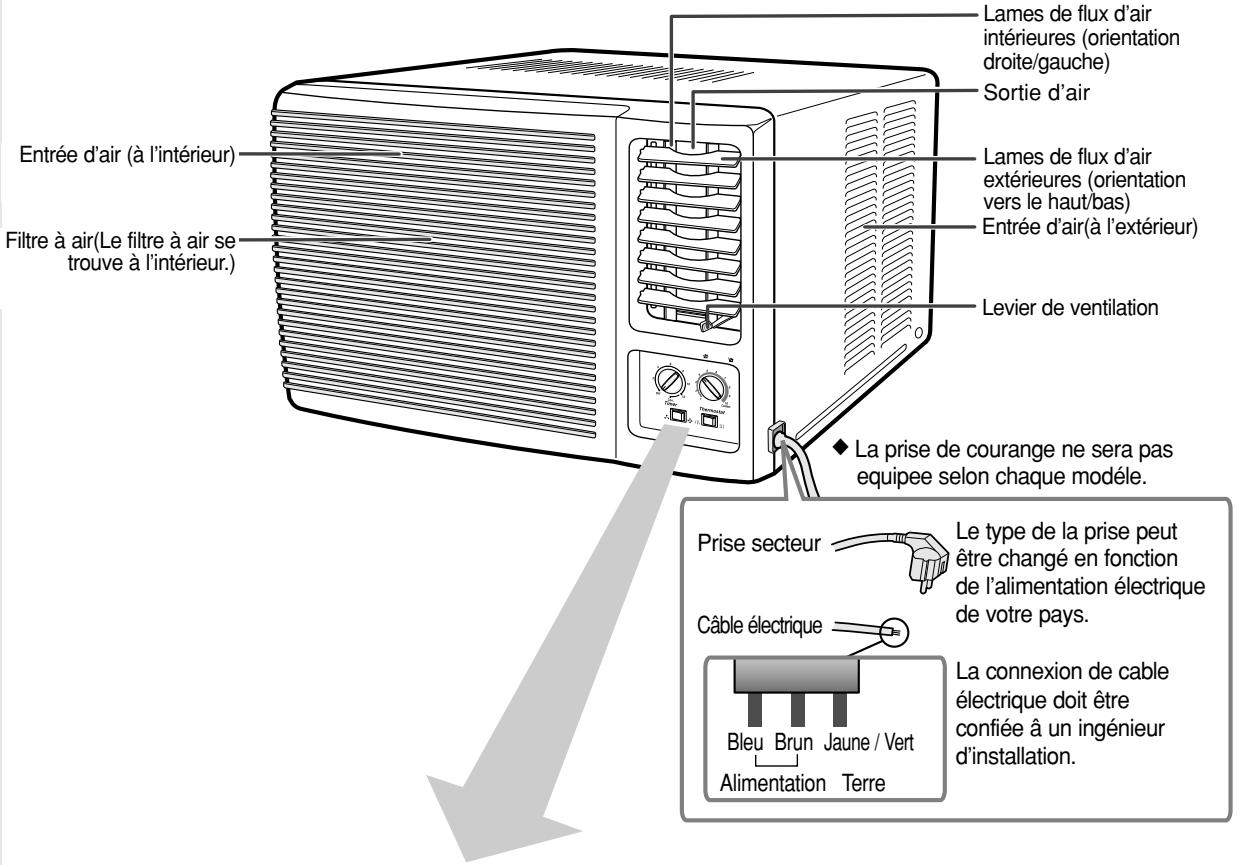

L'illustration de la page 4 indique l'emplacement et la fonction des principaux éléments et des commandes de l'unité de climatisation.
La partie principale du document contient une série de procédures par étapes expliquant les différentes fonctions de l'appareil.
Les illustrations des procédures utilisent les quatre symboles suivants :
| APPUYEZ | POUSSEZ | IMPORTANT | >NOTE |
Refroidissez la Pièce
Selectionnez le mode COOL (refroidissement) lorsque vous voulez baisser la température dans votre piece. Vous pouvez également ajuster la vitesse de ventilation.

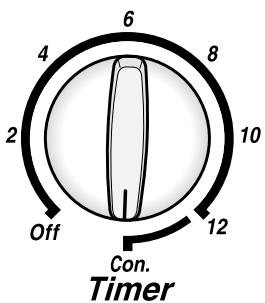

1 Mettre le bouton de réglage de la minuterie sur la position "CON .".
Résultat: ♦ le climatiseur démarre en mode Cool (refroidissement).
Si vous souhaitez utiliser le climatisationur pendant une durée programmée.
Reportez-vous à la page 7.

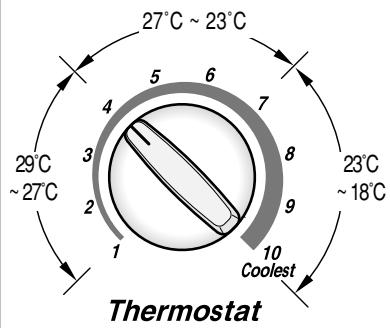

2 Pour régler la température,mettre le bouton de réglage de la température sur la position souhaitation.
Temperatures possibles : de 18^ a 29^
Résultat : le climatiseur se met en marche en mode refroidissement, à condition que la température ambiente soit supérieure à la température sélectionnée.
3 Si nécessaire, réglez la vitesse du ventilateur à l'aide de l'interrupteur FAN SPEED.
leventilateur tournaagrande vitesse.
le ventilateur tourne à petite vitesse.
4 Pour orienter le flux d'air, reportez-vous à la page 8.

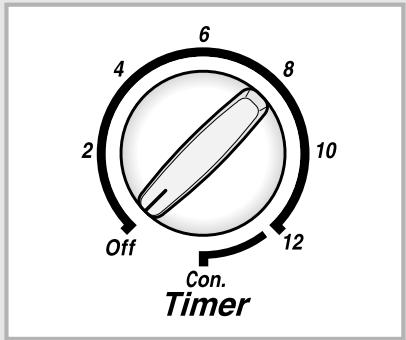

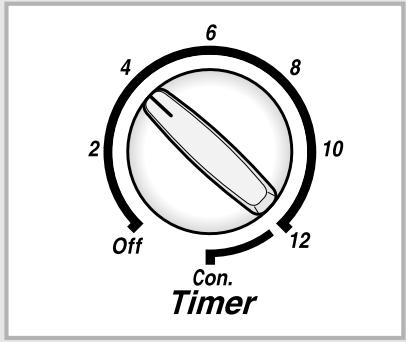

Régler la minuterie d'extinction
Utilisez le bouton de réglage de la minuterie pour actionner le climatiseur pendant une durée programmée et l'arrête automatiquement.
1 Mettre le bouton de la minuterie sur la position désirée.
Résultat: • Si vous souhaitez arrêté le climatiseur après 4 heures de fonctionnement, positionné le bouton TIMER sur "4".
Des erreurs mineures peuvent survenir en cas de défaillance de l'alimentation électrique ou de mauvais positionnement du bouton de réglage.
2 Effectuez les autres régles du climatiseur. Reportez-vous à la page 6.

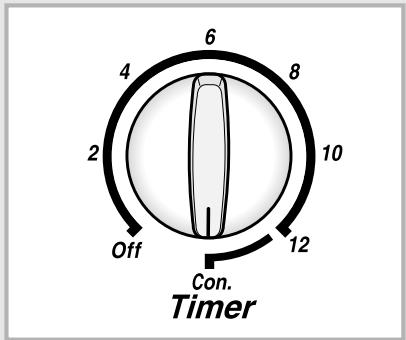

Annuler la minuterie d'extinction
A tout moment, vous pouvez annuler la durée programmée pour le fonctionnement du climatiseur.
Metre le bouton de minutesie sur la position "CON ." ou "OFF".
Arrêtez le Climatisationur
Vous pouvez arreter le climatiseur à tout moment.
Pour arrêté le climatisationur,mettre tout simplement le bouton de réglage de la minuterie sur la position "OFF".
Résultat : le climatiseur cette de fonctionner.
Réglez le Flux d'Air Horizontal
Selon la position du climatiseur dans votre piece, vous pouvez régler l'orientation des lames de flux d'air interieures sur le côte droit de l'unité, pour augmenter l'efficacité du climatiseur.
1 Mettez l'interrupteur d'orientation des lames de flux d'air en position.
Résultat : les lames interieures balayent automatiquement à gauche et à droite.
2 Pour arrêté le balayage des lames, mettez l'interrupteur d'orientation des lames de flux d'air en position ↓↓↓.
Pour arrêter les lames dans une position spécifique et orienter le flux d'air dans la direction correspondante, il suffit demettre l'interrupteur en position LlI lorsque les lames sont dans la position souhaitation.

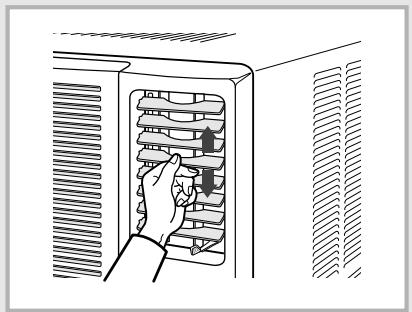

Réglez le Flux d'Air Vertical
De la même façon, selon la hauteur du climatiseur dans votre piece, vous pouvez régler l'orientation des lames de flux d'air extérieures sur le côte droit de l'unité.
| CONSEIL | Pour... | orientez les lames vers le... |
| refroidir la pièce, | haut. |
Réglez la position des lames de flux d'air en les poussant vers le haut ou vers le bas.
Si vous orientez les lames de flux d'air vers le bas et que l'unité est en mode refroidissement pendant longtemps, il est probable que:
de la condensation se forme sur les lames,
des gouttes de condensation tombent des lames.
Utilisez la Tirette de Ventilation
La tirette de ventilation vous permet d'évacuer l'air non refroidi.
1 Si vous souhaitez evacuer l'air confiné à l'extérieur, poursuez le levier de ventilation sur la façade de l'unité vers la droite pour lemettre en position ouverte ( ).
Résultat: la piece est aérée et l'air confiné est evacué à l'extérieur.
Sinon, poussez le levier de ventilation vers la gauche pour lemettre en position fermée ( Ⓒ ).
Résultat: la piece est simplement aérée.
Les conseil suivant vous aideront à profiter au maximum de votre climatisationur.
| Aspect | Conseil |
| Coupure de courant | En cas de panne de courant pendant le fonctionnement du climatiseur, l'appareil se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche automatiquement. |
Température et Humidité de Fonctionnement
Voupeuz utilise le climatiseur dans les fourchettes de tempere et d'humidite suivantes.
| Mode | Température interieure | Température extérieure | Humidité interieure |
| Refroidissement | 21°C à 32°C environ | 21°C à 43°C environ | 80 % maximum |
| Si vous utilisez le climatiseur à... | alors... | ||
| température plus élevé, | le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur. | ||
| température plus BASSE, | Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'uneuite. | ||
| taux d'humidité plus élevé, | des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée. | ||
Le climatiseur possede deux ou trois cannelures de grille selon le modele.
Nettoyer régulierement le filtré à air afin de maximiser l'efficacité du climatiseur.
PORTANT Lors du nettoyage du climatiseur, I'eteindre et le débrancher.
1 Tenir la poignée du filtré à air, déplacez-le légèrement sur le côte gauche et ouvre la grille frontale.
Retirer la grille frontale rend plus simple le nettoyage du climatiseur. Ouvrer la grille au maximum.
ATTENTION

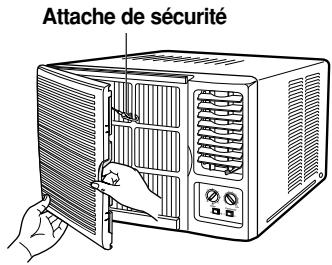

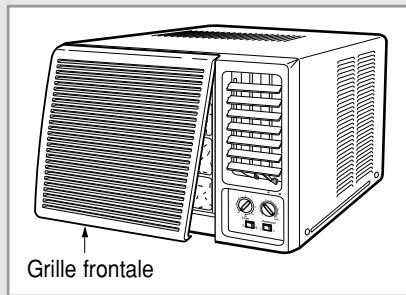

Démontage et remontage de la grille frontale
Pour la sécurité du client, une attache de sécurité a ete installee sur la grille frontale.

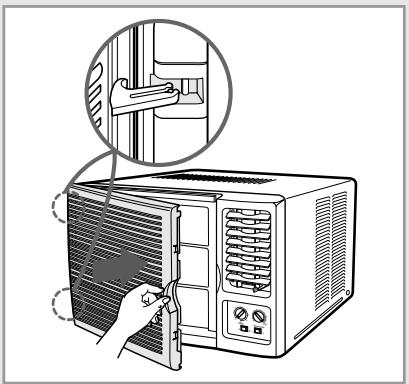

1 Saisir la partie inférieure de la grille frontale et la boucle du filtre à air; ouvr ensuite la grille.
2 Retirer l'attache de sécurité et la grille frontale.
3 Lors du remontage de la grille frontale, s'assurer de bien installer à nouveau l'attache de sécurité.

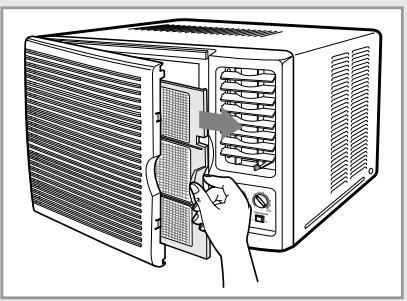

2 Tirer le filtré à air sur le côte droit.

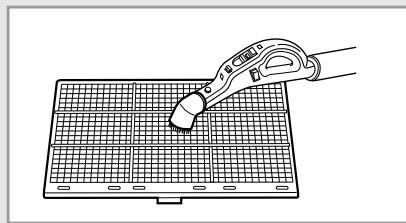

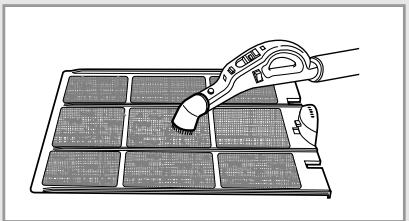

3 Enlevez la poussière qui se trouve sur le filtre à air à l'aide d'un aspirateur et d'une Brosse.
4 Quand vous avez finis, inserez le filtrer a nouveau dans sa position d'origine.
5 Essuyez la surface de l'appareil avec un détersif doux, et essuyez de nouveau avec un tissu séche. (Ne jamais utiliser de benzène, dissolvant ou autres produits chimiques.)
| Quand vous... | Alors... |
| ne souhaitez pas utiliser le climatiseur pendant une période prolongée, | ◆ Positionner le bouton de la minuterie sur “CON.”, le bouton de réglage de la temperture sur “2” au moins et faire fonctionner le climatiseur pendant plusieurs heures afin de bien secher l'intérieur de l'appareil. ◆ éteignez le climatiseur et débranchez-le au niveau de la prise secteur, ◆ nettoyez le filtre à air et les surfaces extérieures. |
| n'avez pas utilisé le climatiseur pendant une période prolongée, | Positionner le bouton de la minuterie sur “CON.”, le bouton de réglage de la temperture sur “2” au moins et faire fonctionner le climatiseur pendant plusieurs heures afin de bien secher l'intérieur de l'appareil. |
Voudevez nettoyervoireclimatiseur periodiquement pour enlever la poussiereaccumulée dansle filtréàair.
Avant de nettoyer le climatiseur, mettez-le hors tension et débranchez-le au niveau de la prise secteur.
1 Ouvrir la grille frontale en tirant sur les taquets de l'unité.
Enlever la grille frontale facilité le nettoyage de votre climatisationur.
Après avoir ouvert la grille, la lever le plus possible, puis tirer vers le bas pour la dégager. Proceder à l'inverse pour la remonter.
2 Soulever le filtré à air par la poignée pour le dégager.
3 Dépoussièrez le filtré à l'aide d'un aspirateur ou d'une Brosse.
4 Lorsque vous avez terminé, remettez le filtré à air en place.
5 Nettoyez les surfaces extérieures de l'appareil à l'aide d'un chiffon humide et d'un détergent doux (n'utilisEZ jamais d'alcool, de dissolvant ou d'autre produit à base chimique). Essuyez-les à l'aide d'un chiffon doux et propre.
| Quand vous... | alors... |
| ne souhaitez pas utiliser le climatiseur pendant une période prolongée, | \Laissez fonctionner le ventilateur pendant quelques heures pour sécher totalement l'intérieur du climatiseur, éteignez le climatiseur et débranche-let au niveau de la prise secteur, nettoyez le filtré à air et les surfaces extérieures. |
| n'avez pas utilisé le climatiseur pendant une période prolongée, | Laissez fonctionner le ventilateur pendant quelques heures pour sécher totalement l'intérieur du climatiseur. |
Problèmes et Solutions
En cas de problème, commencez par effectuer les vérifications suivantes.
Elles vous éviteront peut-être de faire appel inutillement au service après-vente.
| PROBÈME | EXPLICATION / SOLUTION |
| Le climatiseur ne fonctionne pas du tout | Vérifiez que le disjoncteur du climatiseur n'a pas été déclenché. Vérifiez que le cordon d'alimentation est branché à une prise secteur et que la prise secteur est alimentée. Vérifiez que vous avez sélectionné le mode de fonctionnement correct |
| Le climatisateur ne refroidit pas la pièce | Mettre le bouton de réglage de la température sur la position désirée. La température de la pièce est peut-être trop BASSE. Le filtre à air est probablement obstrué par la poussière ; reportezvous aux instructions de nettoyage de la page 10 ou 11. Vérifiez qu'il n'y a pas d'obstacle bloquant le flux d'entrée ou de sortie d'air de l'unité. |
| L'orientation du flux d'air ne change pas lorsque vous mettez l'interrupteur d'orientation des lames de flux d'air en position 小 | Vérifier que le climatiseur est allumé. Le cas échéant, tourner le bouton de réglage de la minuterie. |
| Des odeurs se rependent dans la pièce pendant la climatisation | Aéréz la pièce. |
Spécifications Techniques
Les descriptions et caractéristiques figurant dans ce mode d'emploi sont données à titre indicatif et peuvent être modifiées sans préavis.
| Modèle | Alimentation |
| *********BA/BB/BC/BD/BE | 220V(230V)~, 60Hz |
| *********DA | 200-220V~, 50Hz |
| *********EA/EB | 220-240V~, 50Hz |
1 Exigences de puissance électrique
Pour la sécurité corporelle:
Cet apparéil doit être mis correctement à la terre.
Voir les instructions d'installation.
Il ne faut absolument pas couper ou enlever la troisieme tige de mise à la terre sur le cordon d'alimentation.
L'utilisation d'un fil de rallonge ou d'un adapteur n'est pas
recommende avec cet apparéil.
Ne changez pas la prise de courant ou le cordon d'alimentation de cet ppareil.
Veuillez suivre les codes électriques nationaux ou régionaux et les
ordonnances.
115V
Circuit de 15 AMP
type "parallele"
230V/208V
20 AMP
type "perpendicularaire"
230V/208V
Circuit de 15 AMP
type "tandem"
230V/208V
Circuit de 30 AMP
type "tandem"
Si l'alimentation électrique n'est pas convenable aux specifications indiquées ci-dessus, appelez un électrien compétent.
Les fils électriques en aluminium peuvent occasionner des problèmes spécifiques - consultez un électricien compétent.
Cette unité nécessite un circuit séparé, destiné uniquement à l'appareil.
Inspectez préalablement la zone dans laquelle sera installé le climatiseur et procédez à l'installation du tuyau de drainage des condensats, conformément aux instructions fournies.
Points à vérifier avant l'installation
1 Inspectez l'habillage et la grille frontale du climatiseur afin de détecter tout endommagement (rayure, etc.).
2 Contrólez l'alimentation électrique.
- Reportez-vous aux caractéristiques figurant sur l'étiquette jointe à l'appareil.

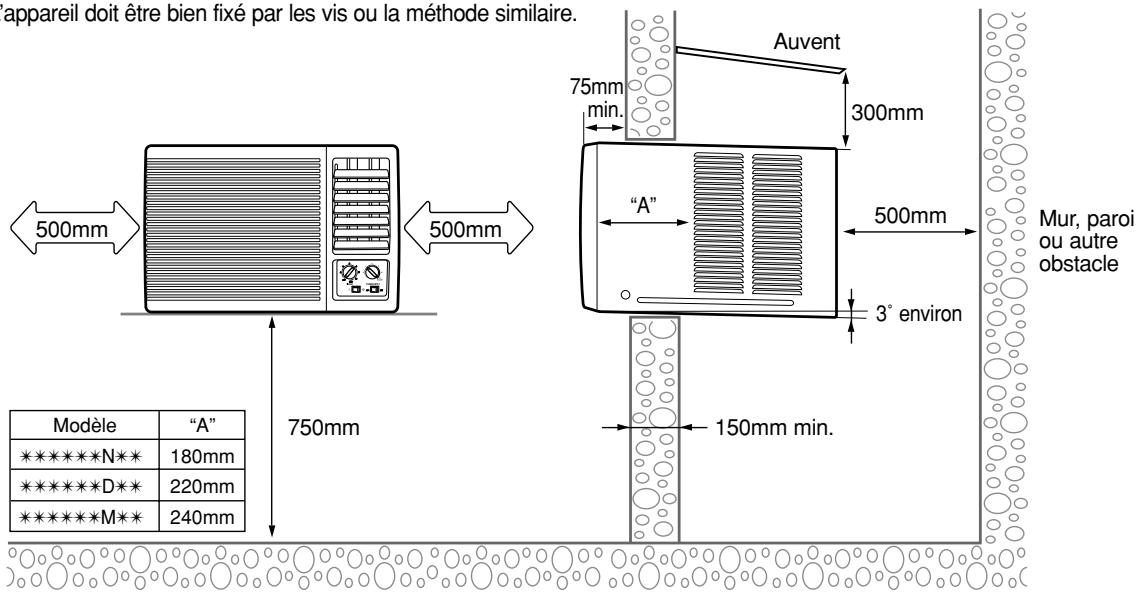

Conditions d'installation
1 Etant donné le poids important de l'appareil, le mur ou la fenetre d'appui doit posseder une résistance et une stabilité suffisantes pour garantir le fonctionnement correct du climatiseur et empêcher toute vibration ou tout bruit. Si la solidité du support s'avère insuffisante, des travaux de renforcement devront être effectuels séparément.
2 Il est conseilé d'installer le climatisation dans la direction nord ou ouest afin d'éviter les effets d'une exposition directe aux rayons du soleil. Si ce type d'orientation s'avéré impossible, il est recommandé d'instructor un pare-soileil qui ne devra pas perturber l'écoulement de l'air extérieur.

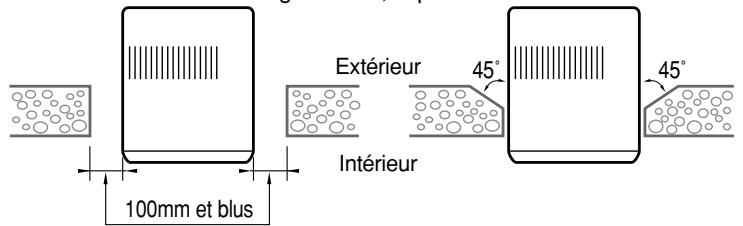

3 Lors de l'installation du climatiseur, veillez à conserver un dégagement suffisant à l'arrière de l'appareil afin d'assurer un écoulement régulier de l'air. En environnement clos (intérieur d'un batiment par exemple), l'opération de refroidissement peut engendrer des problèmes de fonctionnement du climatiseur (reportez-vous à la figure ci-dessous).
L'appareil doit être bien fixé par les vis ou la méthode similaire.
Si le mur fait plus de 150mm de large, l'entailler à un angle de 45^ , si possible.
Le tube du drain et l'égoutoir peuvent ne pas être inclus selon le lieu de vente. Contacter votre vendeur/agree pour plus d'informations.
Installation du tuyau de drainage des condensats

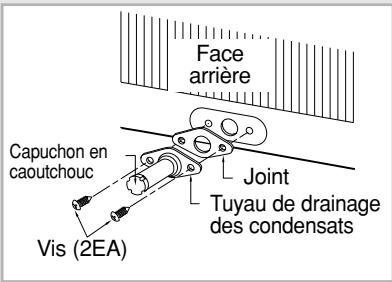

Fixez le tuyau de drainage comme indiqué sur la figure ci-contre.
Installation du bac de drainage des condensats
La procédure d'installation de ce bac doit respecter scrupuleusement les conditions imposées par la zone d'installation du climatiseur.
Si le bac de drainage des condensats ne peut pas etre directement monte a l'arriere de I'appareil après installation du climatiseur.
Example: position trop haute.
1 Ouvrir la grille frontale; repotez-vous à la page 10 ou 11.
2 Oter la vis située sur la section inférieure de la grille frontale. Selon le modele,elle est située dans la section
3 Demontez la face avant.
3-1 Appuyez sur les deux côts de l'habillage dans le sens indiqué par les flèches de la figure ci-contre.
3-2 Extrayez légèrement la partieasse de la face avant (de 7cm au maximum).
3-3 Soulevez la face avant vers le haut.
L'application d'une force excessive pour le démontage de la face avant peut endommager le taquet.
N'applique pas une force trop importante.

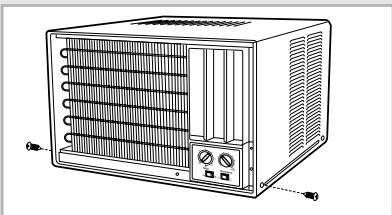

4 Retirez les deux vis situées en bas, à gauche et à droit du climatiseur.
5 Ségarez le chassin de l'habillage.
6 Retirez le capuchon en caoutchouc inséré dans le socle de l'habillage.

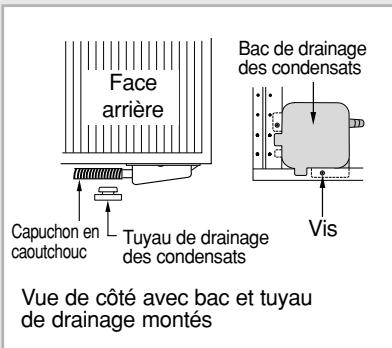

7 Fixez le bac de drainage des condensats conformément à la description de la figure ci-contre et raccordez le tuyau de drainage (vous pouvez utiliser un tuyau disponible dans le commerce).
8Après montage du bac de drainage des condensats, installez l'habillage dans la zone désirée, puis remontez le climatiseur.
Placer le panneau frontal sur la caisse en reposant la vis qui a eté retiré à l'etape 2. Si la vis n'a pas eté retiree 2, fixer le panneau à l'aide d'une nouvelle vis.
Si le bac de drainage des condensats peut etre directement monté à l'arriere de I'appareil après installation du climatiseur:
1 Suivez uniquement les étapes 6 et 7 de la procEDURE précédente.
