| Type de produit | Climatiseur mobile |
| Caractéristiques techniques principales | Monobloc, réversible, avec fonction déshumidification |
| Alimentation électrique | 220-240 V, 50 Hz |
| Dimensions approximatives | 700 x 360 x 320 mm |
| Poids | 25 kg |
| Compatibilités | Compatible avec les fenêtres standard pour l'installation du tuyau d'évacuation |
| Type de batterie | Non applicable |
| Tension | 220-240 V |
| Puissance | 5000 BTU/h |
| Fonctions principales | Refroidissement, déshumidification, ventilation |
| Entretien et nettoyage | Filtres à air lavables, nettoyage régulier recommandé |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service après-vente Samsung |
| Sécurité | Protection contre la surchauffe, interrupteur de sécurité |
| Informations générales utiles | Idéal pour les petites à moyennes pièces, niveau sonore modéré |
FOIRE AUX QUESTIONS - AW0501B SAMSUNG
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice AW0501B - SAMSUNG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AW0501B de la marque SAMSUNG.

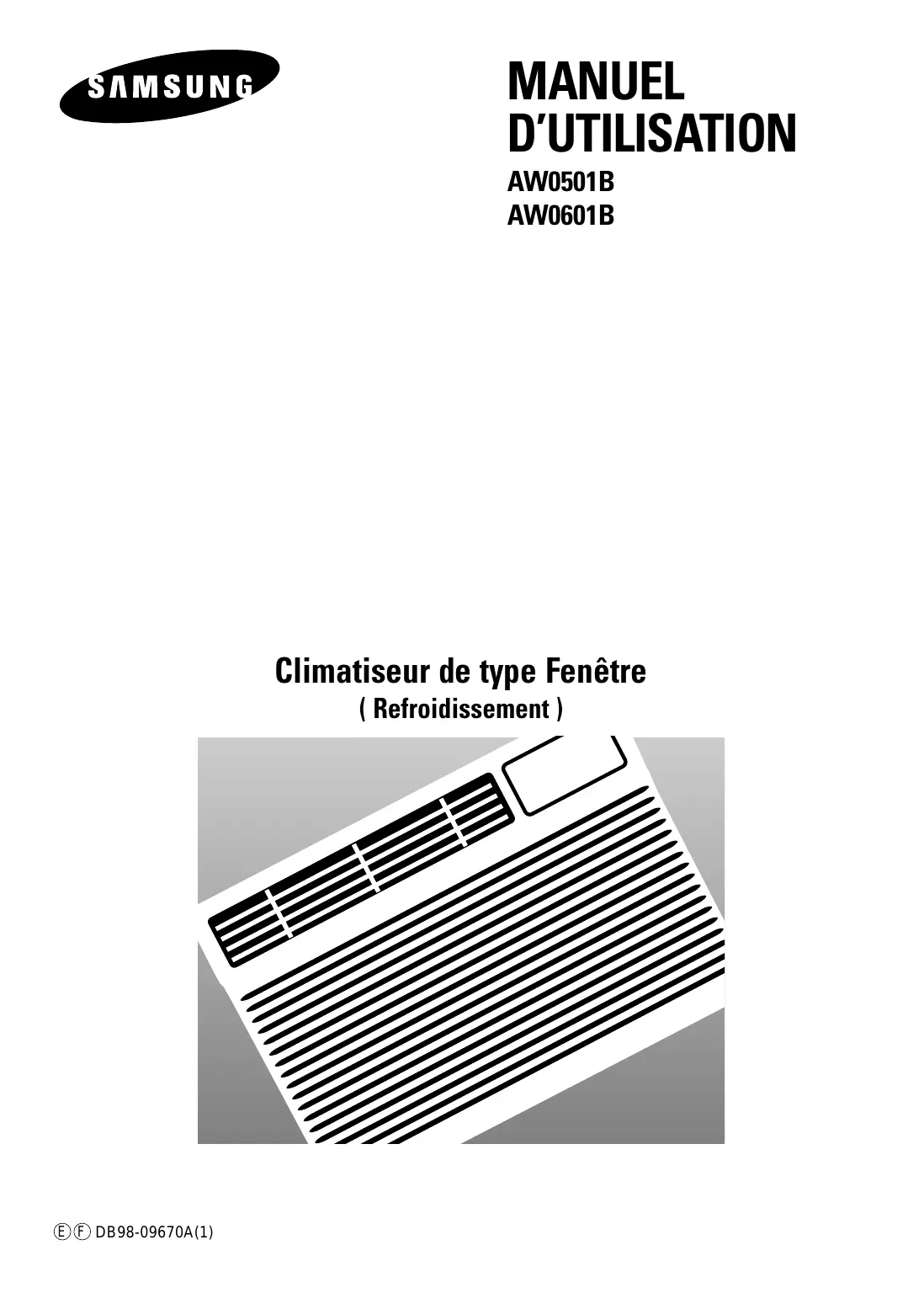

MODE D'EMPLOI AW0501B SAMSUNG
Climatiseur de type Fenêtre
( Refroidissement )

Consignes de sécurité
Respectez toujours les consignes suivantes lors de l'installation et de l'utilisation de votre climatiseur.
1 Le climatiseur doit être branché à une source d'alimentation indépendante, installée en accord avec la réglementation nationale concernant le câblage, la mise à la terre et la sécurité.
En fonction de la réglementation nationale et de votre installation spécifique, vous aurez éventuellesment à installer les éléments suivants :
un disjoncteur,
Pour plus de renseignements sur les conditions électriques à replir, contactez un électricien.
Cet apparéil doit être installé selon les normes électriques nationales.
2 L'air doit pouvoir circuler librement autour de l'unité à tout moment. Ne posez jamais de vêtements ni d'autres objets sur le climatiseur.
3 Évitez d'éclabousser l'unité. Si l'unité entre en contact avec un liquide, mettez le climatiseur hors tension et débranchez-le de la prise secteur; contactez ensuite un réparateur/agréé.
4 N'introduisez jamais de corps étrangers entre les lames de flux d'air; vous risquieriez d'endommager le ventilateur et de vous blesser. Ne laissez pas les enfants s'approcher de l'unité.
5 Si le cable d'alimentation est endommagé, il doit être remplace par un cable venant du producteur ou du service après-venture.
6 Ne tentez jamais de réparer l'unité vous-même. Lorsque l'unité est endommagée, contactez:
un centre de service après-vente agrée,
Le vendeur chez qui vous avez acquis le climatiseur.
7 N'obstruiez pas la façade de l'unité.
8 En cas d'inutilisation prolongée de la télécommande, enlevez les piles.
9 Avant de se débarasser de l'appareil, il est nécessaire d'y retarder les batteries et de les jeter dans un lieu sûr.
10 L'appareil n'est pas destiné aux enfants ; les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.
11 Il ne faut jamais brancher un fil de rallonge à ce produit.
ATTENTION
Le fabricant n'est enaucun cas responsable des accidents ou blessures qui pourraient etre causés par une mauvaise installation du climatiseur. Si vous avez des doutes quant à l'installation, contacter un spécialiste de I'installation.
Table des matières
PREPARATION DU CLIMATISEUR
Consignes de sécurité 2

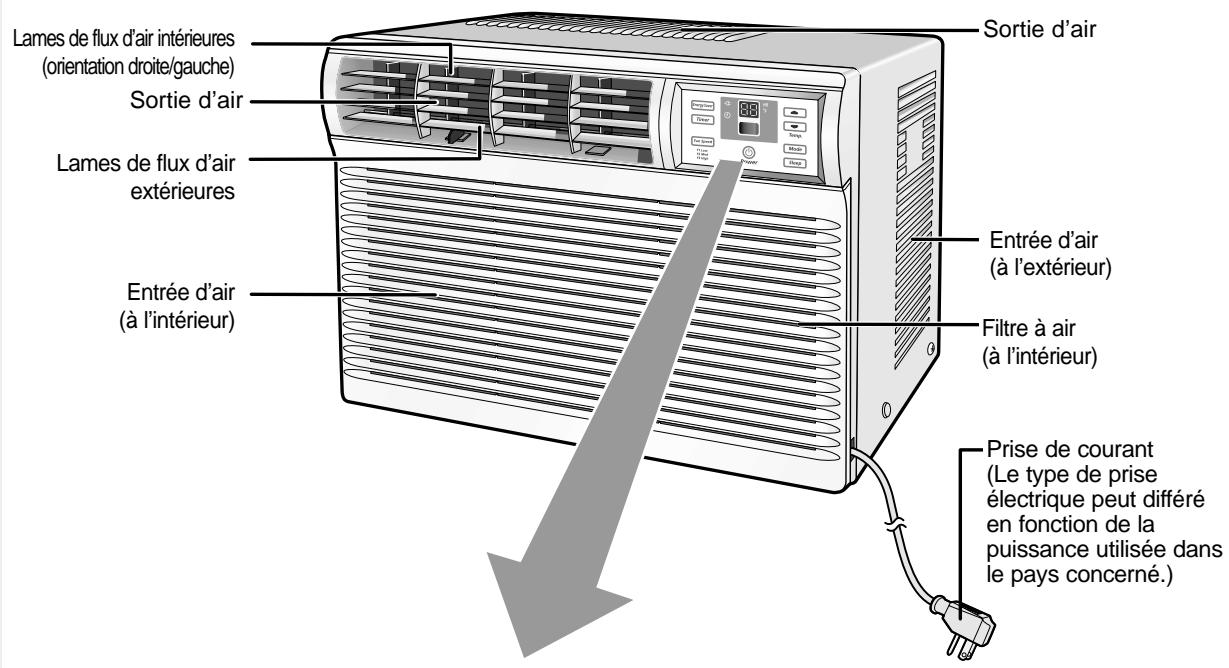

Description de chaque composant 4

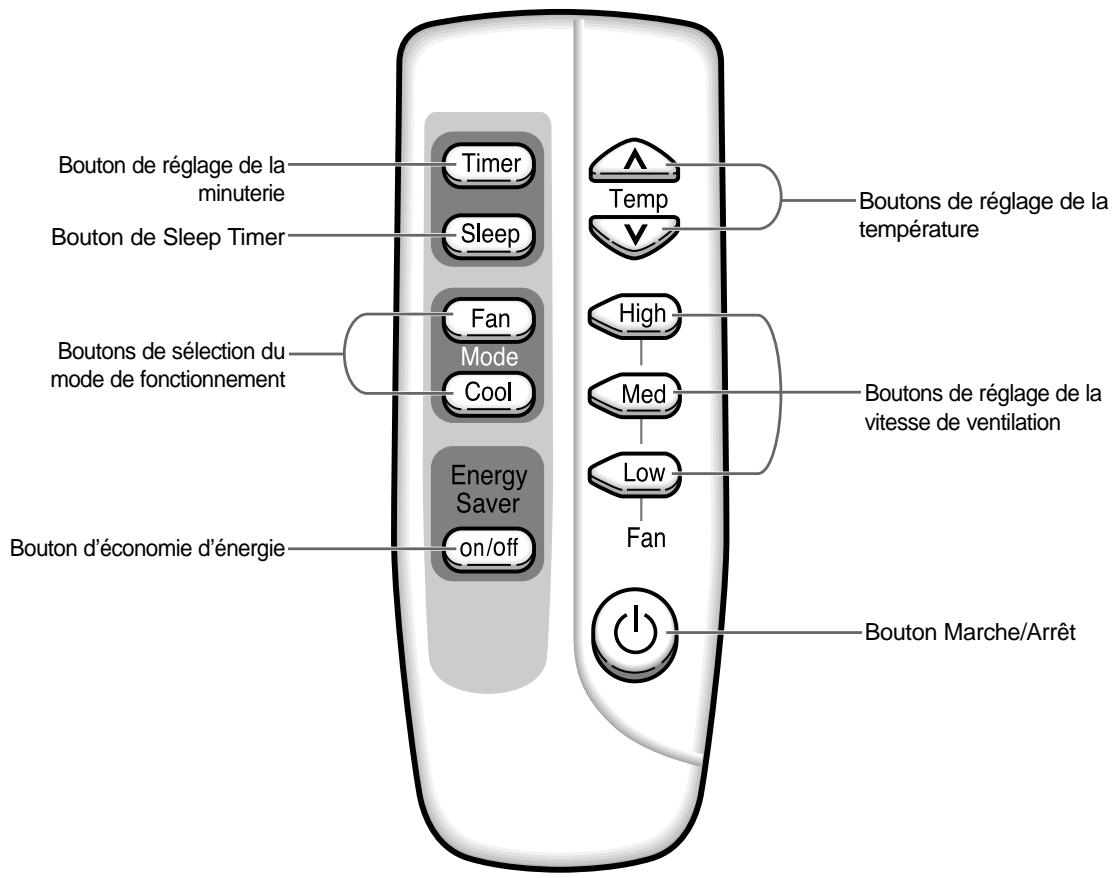

■ Telecommande-Boutons 5
Pour commencer 6
■ Insérer les piles dans la télécommande 7
FONCTIONNEMENT DE VOTRE CLIMATISEUR
Pour refroidir la piece 8
■ Ventilation de la pierce 9
Deshumidifier la piece 10
Pourregler la direction de la ventilation d'air vers l'horizontale 11
PROGRAMMEZ LE CLIMATISEUR
Régler la miniterie de mise en marche 12
Régler la minuterie d'arrêt 13
Arreter le climatiseur après huit heures de fonctionnement 14
Activer le mode d'économie d'énergie 15
CONSIGNES D'UTILISATION
Gammede température et d'humidité 16
Entretien du climatiseur 17
Solutions aux problèmes communs 18
■ Spécifications techniques 19

* Le design et la spécifique sont sujets à changement en fonction du modele.


Vou venez d'acquerir un climatiseur Samsung de type fenetre qui doit etre instalé selon le mode d'emploi.
Votre manuel contient les renseignements pratiques pour l'utilisation de votre climatiseur. Veuillez tire les directives trouvées dans le present manuel pour profiter complètement de toutes les caractéristiques de votre apparéil.
Le manuel est organisé comme suit.

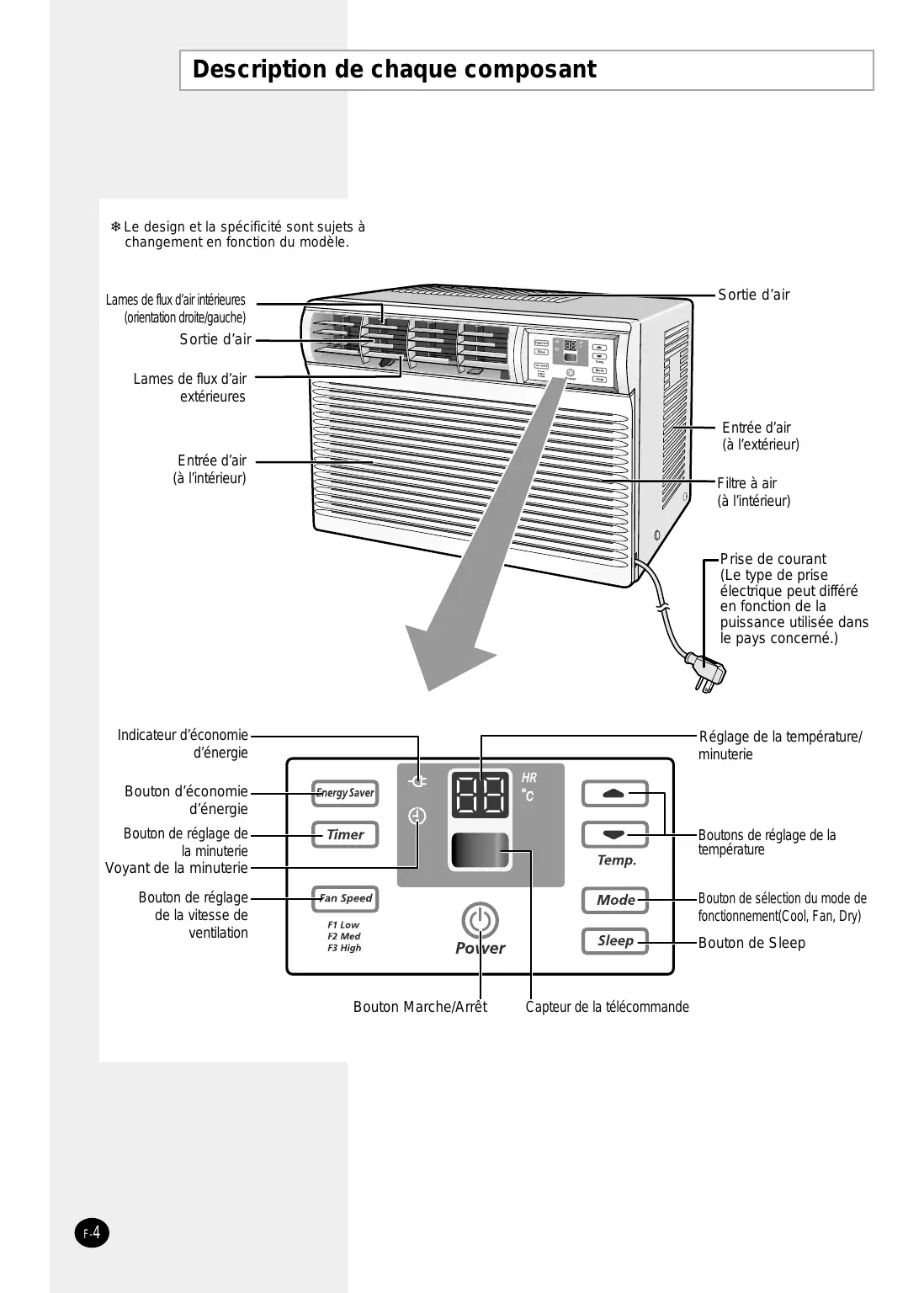

Les figures des pages 4 et 5 illustrnt :
- une description de chaque composant
les boutons la télécommande.
Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés.
La partie principale du document contient une série de procédures par étapes expliquant les différentes fonctions de l'appareil.

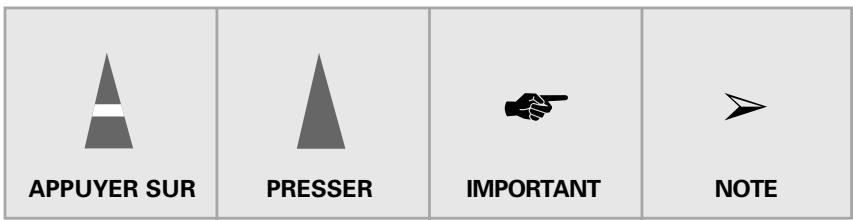

Les illustrations des procédures utilisent les quatre symboles suivants:

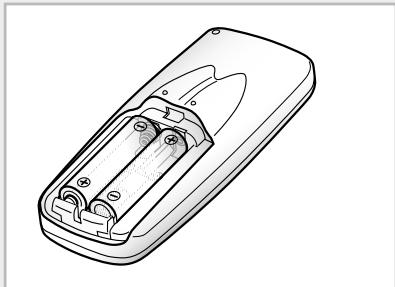

Vous nevez inserer ou remplacer les piles de la telecommande lorsque :
yous venez d'acheter le climatiseur.
la télécommande ne fonctionne plus correctement.

Utiliser deux piles "AAA" LR03 de 1,5V.
Ne jamais utiliser de piles ancériennes ou de piles de marques différentes ensemble.
Les piles risquent de se décharger complètement après un an, même si elles n'ont pas été utilisées.

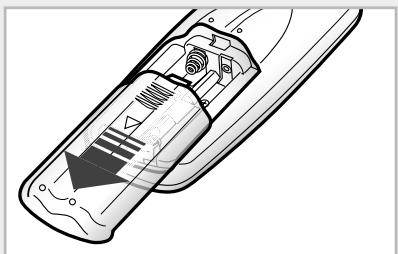

1 En utilisant votre pouce, poussez le couvercle du compartment des piles dans le sens de la flèche et enlevez-le.
2 Insérez les deux piles, en respectant les polarités indiquées :
le ^+ de la pile avec le ^+ de la télécommande,
le - de la pile avec le - de la télécommande.
3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.


Télécommande

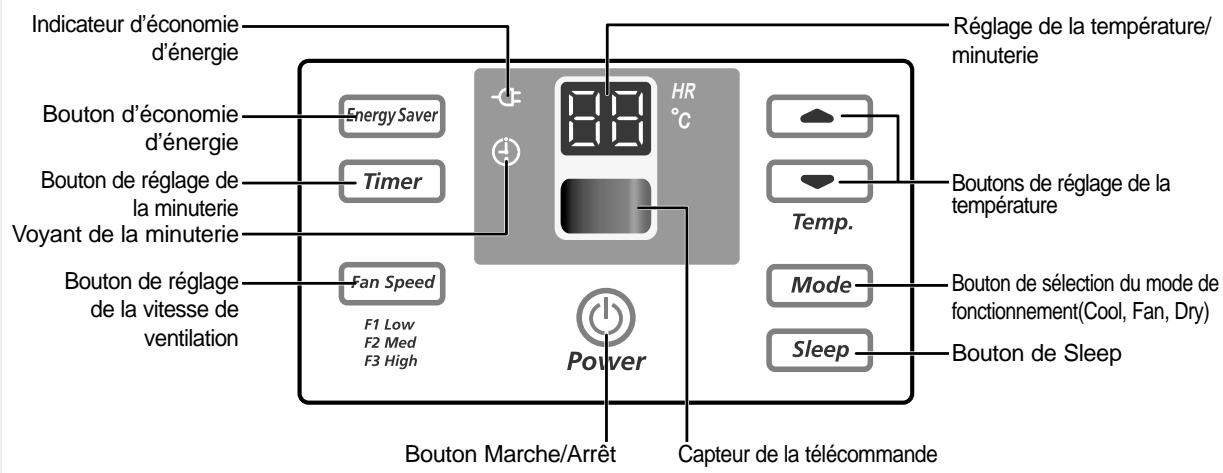

Panneau de commande





Selectionner le mode refroidissement si vous souhaitez baisser la température de la pierce. Vous pouvez également régler la vitesse de ventilation.
1 Appuyez sur le bouton (Marche/Arrêt).
Résultat:
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,
L'unité émet des deux bips.

Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute déterioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délié de trois minutes.

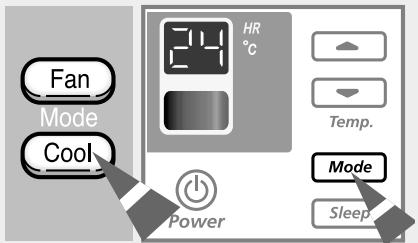

2 Si la température ne s'affiche pas sur le tableau de bord :
Appuyer sur le bouton de refroidissement Cool de la télécommande ou
Appuyer sur le bouton Mode de l'unité une ou plusieurs fois jusqu'à ce que l'indicateur de refroidissement COOL s'allume.
Résultat:
L'unité émet un bip à chaque fois que vous appuez sur le bouton Cool / Mode.
Le climatiseur se met en marche sur le mode de COOL.

You pouvez changer de mode à tout moment.

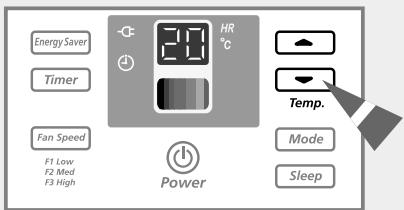

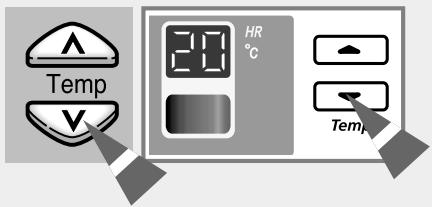

3 Pour ajuster la température, appuyez sur le bouton A ou v de l'appareil de la télécommade et l'unité une ou plusieurs fois jusqu'à ce que la température s'affiche. Températures possibles : de 18^ à 30^ .
Résultat:
Chaque fais que vous appuyez sur un bouton ou
- La température est modifiée de 1^ .
- l'unité émet un bip.
le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiente soit supérieure à la température prépréglée.
Si la température de la salle atteint celle d'ensemble, le climatiseur cette le refroidissement, mais le ventilateur fonctionne toujours.

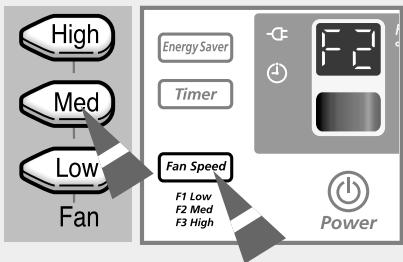

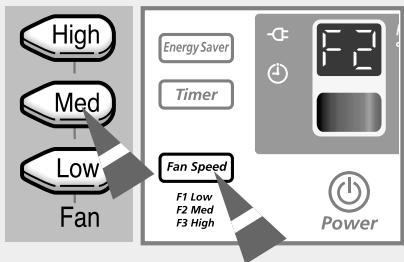

4 Pour régler la vitesse de ventilation:
Appuyer sur le bouton High, Med ou Low de la télécommande ou
Appuyer sur le bouton de réglage de la (ran Speed) de l'unité une ou plusieurs fois jusqu'à ce que l'indicateur de la vitesse de ventilation souhaita s'allume.
5 Pour diriger la direction de la circulation d'air, voir la page 11.
Si vous voulez fournir une circulation d'air sans réfrigération, utilisez le mode de ventilation.
1 Si nécessaire, appuyer sur le bouton (Marche/Arrêt).
Résultat:
Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus spécifique,
L'unité émet des deux bips.
2 Si la vitesse du ventilateur (F1, F2 ou F3) ne s'affiche pas sur le tableau de bord :
Appuyez sur le bouton Fan de la télécommande OU
Appuyez sur le bouton Mode de l'appareil une ou plusieurs fois jusqu'à ce que la vitesse (F1, F2 ou F3) s'affiche.
Résultat:
L'unité émet un bip à chaque fois que vous appuez sur le bouton Fan / Mode
Le climatiseur se met en marche sur le mode de FAN.

Vous pouvez changer de mode à tout moment.
Lorsque le climatiseur est sur le mode de ventilation, la température ne peut être régée et ne s'affiche pas.
Vous ne pouvez pas utiliser le mode Fan lorsque le mode d'économie d'énergie est déclenché.
3 Pour régler la vitesse de ventilation:
Appuyer sur le bouton High, Med ou Low de la télécommande ou
Appuyer sur le bouton de réglage de la Fan Speed de l'unité une ou plusieurs fois jusqu'à ce que l'indicateur de la vitesse de ventilation souhaïée s'allume.
4 Pour diriger la direction de la circulation d'air, voir la page 11.

Télécommande
Panneau de commande




Télécommande
Panneau de commande



Si l'atmosphère de la pierce est humide ou moite, vous pouvez supprimer l'excess d'humidité sans trop faire baisser la température. Vous pouvezmettre en route le mode de séchage uniquement par le tableau de bord.
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt)
Résultat: ◆ le climatisation se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité émet un bip

Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute déterioration lorsqu'il est mis en marche après avoir été:
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

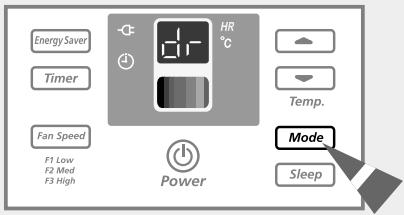

2 Si l'indicateur de " ^-1 ne s'affiche pas en haut du tableau de bord, appuyez sur le bouton Mode du tableau de bord une ou plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'appareil émet un bip chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Dry.

Vous pouvez changer de mode à tout moment.
Le mode “ ” se contrôle par le tableau de bord.
3 Pour régler la température, appuyer sur le bouton ou une ou plusieurs fois jusqu'à ce que la température souhaitation s'affiche. Températures possibles : de 18^ à 30^
Résultat: ♦ Chaque fois que vous appuyez sur un bouton
- La température est modifiée de 1^
- l'unité émet un bip
le climatiseur commence à déshumidifier la piece.
Le début d'air est réglé automatiquement.
4 Pour contrôler la direction du flux d'air, voir page 11.

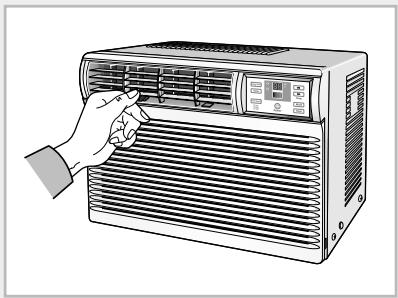

Voussupportezajuster sur l'appareil l'orientation des pales internes de circulationd'air selon la position del'appareil dansvoitrpece.
Ajustez les pales de circulation d'air sur la position désirée en les poussant vers la gauche ou vers la droite.

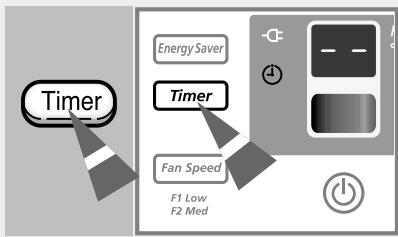

Régler la minuterie de mise en marche

Télécommande
Panneau de commande



La minuterie de mise en marche vous permet demettre en marche automatique le climatiseur après un espace de temps que vous aurez fixé. Vous pouvez activer le minuteur uniquement lorsque le climatiseur fonctionne en mode de réfrigération.
1 Vérifiez que le climatiseur est en arrêt; si nécessaire, appuyez sur le bouton Marche/Arrêt( ).

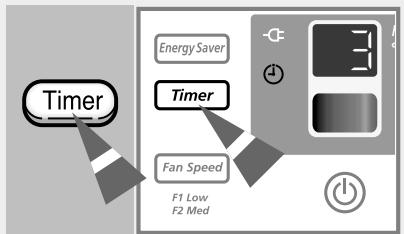

2 Régler la durée de fonctionnement en appuyant sur le bouton Timer de la télécommande ou le bouton Timer de l'unité une ou plusieurs fois jusqu'à ce que la durée souhaïette s'affiche. Les durées de fonctionnement possibles se situent entre 1 et 24 heures.
Résultat:
Chaque fais que vous appuyez sur le bouton
- La durée souhaitée qui apparait sur le panneau de commande est modifiée 1 heures.
- l'unité émet un bip.
La durée de fonctionnement s'affiche et diminue automatiquement en indiquant le temps qui reste.
Le climatiseur démarre automatiquement en mode de réfrigération lorsque le délambda de fonctionnement arrive à zéro.
Vous pouvez seLECTIONner la vitesse du ventilateur, la température et le mode d'économie d'énergie après avoir seLECTIONné le mode On ou Off du minuteur. Pourtant, lorsque vous changez de mode, le mode On ou Off du minuteur s'annule.

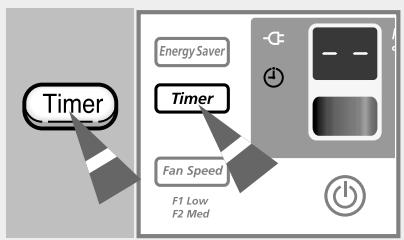

Annuler la minuterie de mise en marche
Pour annuler la minuterie de mise en marche, appuyer:
Appuyez sur la télécommande ou sur le bouton de la minuterie de l'unité une ou plusieurs fois jusqu'à ce que "--" s'affiche.
ou
sur la télécommande ou sur l'unité. (Le climatiseur se met en route sur la fonction dernièrement utilisée.)
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. Vous ne pouvez selectionner la minuterie d'arrête que lorsque le climatiseur est allumé. Vous pouvez désactiver le minuteur uniquement lorsque le climatiseur fonctionne en mode de réfrigération.
1 Vérifiez que le climatiseur est en marche; si nécessaire, appuyez sur le bouton Marche/Arrêt( ).

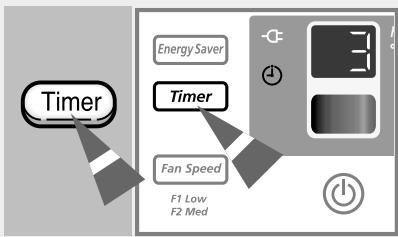

2 Régler la durée de fonctionnement en appuyant sur le bouton Timer de la télécommande ou le bouton Timer de l'unité une ou plusieurs fois jusqu'à ce que la durée souhaitée s'affiche. Les durées de fonctionnement possibles se situent entre 1 et 24 heures.
Résultat:
Chaque fois que vous appuyez sur le bouton Timer.
- La durée souhaitée qui apparait sur le panneau de commande est modifiée 1 heures.
- l'unité émet un bip.
La durée de fonctionnement s'affiche et diminue automatiquement en indiquant le temps qui reste.
Le climatiseur demarre automatiquement en mode de réfrigération lorsque le délambda de fonctionnement arrive à zéro.

Vous pouvez seLECTIONner la vitesse du ventilateur, la température et le mode d'économie d'énergie après avoir seLECTIONné le mode On ou Off du minuteur. Pourtant, lorsque vous changez de mode, le mode On ou Off du minuteur s'annule.
Annuler la minuterie d'arrêt
Pour annuler la minuteur d'arrêt, appuyer:
Appuyez sur la télécommande ou sur le bouton de la miniterie de l'unité une ou plusieurs fois jusqu'à ce que "--" s'affiche.
ou
sur la télécommande ou sur l'unité.

Télécommande
Panneau de commande



Arrête le climatiseur après huit heures de fonctionnement

Télécommande
Panneau de commande





La fonction Sleep Timer permet d'arrêter le climatiseur automatiquement après huit heures de refroidissement ou de chauffage.

Pour arreter le climatisationur à une heures spécifique, reportez-vous à la page 13.
1 Soyez certain d'avoir selectionné soit le mode Cool.
2 Appuyez sur le bouton Sleep de la télécommande, ou Appuyez sur le bouton Sleep de l'unité.
Résultat:
L'unité émet un bip.
Il faut environ 15 secondes pour que le mode "SLEEP" soit regle sur le panneau de commande et pour que "B" s'affiche.
Le temps restant s'affiche et diminue automatiquement d'une heures pour indiquer le temps restant.

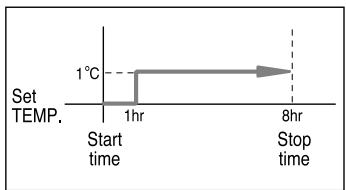

Le climatiseur fonctionne pendant huit heures comme illustré ci-dessous.
Refroidissement
Lorsque la température augmente 1^ (après une heures de fonctionnement), la nouvelle température est maintainue pendant environ 7 heures.

Annuler l'arrêt après huit heures de fonctionnement
Pour annuler la minuteurie, appuyez sur:
Sleep sur la télécommande, ou
Sleep sur l'unité.
Résultat:
L'unité inté interieure émet un bip.
Le Voyant SLEEP n'aparait plus.
Le climatiseur se met en route sur le mode sur lequel il a ete eteint.

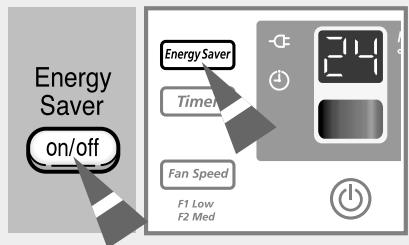

Si vous choisissez le mode économique d'énergie alors que vous avez régèle la miniterie d'arrêt, le réglage de ce dernier est annulé et le climatiseur se met en route sur le mode économique d'énergie.
Si vous souhaitez économique de l'énergie lors de l'utilisation du climatiseur, activer le mode d'économie d'énergie en appuyant sur le bouton Energy Saver.

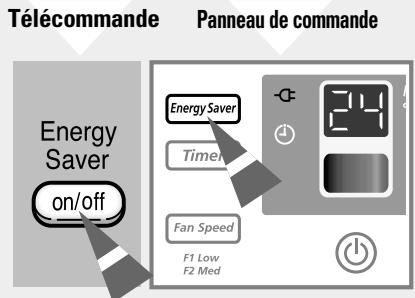

1 Pour activer le mode l'économie d'énergie, appuyer sur le bouton de la télécommande ou Energy Savier de l'unité une ou plusieurs fois jusqu'à ce que l'indicateur Energy Savier s'allume.
Résultat: • Le ventilateur et le cycle du compresseur s'allument et s'éigneient en même temps.
Le ventilateur continuera a fonctionner pendant une courte période après la fin des cycles du compresseur.
Si vous souhaitez que le climatiseur fonctionne sur le mode de Fan, ne pas appuyer sur Save . Vous ne pouvez pas utiliser le mode de Fan en même temps que le mode d'économie d'énergie.
2 Pour arrêter le mode d'économie d'énergie, appuyer de nouveau sur le bouton Energy Saver dela télécommande ou Energy Saver de l'unité. on/off
Résultat: Le ventilateur fonctionnependant tout la durée du cycle du compressor.
Si vous choisissez de régler la minuterie d'arrêt alors que vous étes sur le mode économique d'énergie, ce dernier est annulé et le climatiseur se met en route avec la minuterie d'arrêt régée.


Voussupportezutiliserleclimatiseur dansles fourchettesdetempérature etd'humidité suivantes.
| Mode | Température intérieure | Température extérieure | Humidité intérieure |
| Refroidir | 21°C à 32°C environ | 21°C à 43°C environ | 80% ou moins. |
| Si le climatiseur est utilisé à… | Alors… |
| Haute température | Le système de protection peut se déclencher et le climacter s'arrêté. |
| Basse température | Une fuite d'eau ou une autre anomalie peut apparaitre si le récapucération de chaleur devient gelé. |
| Taux d'humidité plus élevé | Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée. |
Nettoyer régulierement le filtré à air afin de maximiser l'efficacité du climatiseur.

Lors du nettoyage du climatiseur, l'eteindre et le débrancher.
1 Ouvrez la grille avant en tirant les fermoirs des deux côts de la grille. Puis soulevez-les légèrement afin d'ouvrir complètement la grille avant.
2 Saisissez les fermoirs du filtré et tirez-les vers le haut puis vers l'extérieur.

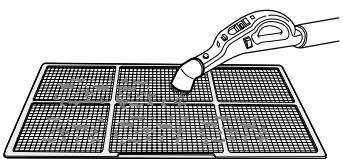

3 Enlevez la poussière qui se trouve sur le filtre à air à l'aide d'un aspirateur et d'une Brosse.
4 Quand vous avez finis, inserez le filtre a nouveau dans sa position d'origine.
5 Essuyez la surface de l'appareil avec un détersif doux, et essuyez de nouveau avec un tissu sec. (Ne jamais utiliser de benzène, de dissolvant ou d'autres produits chimiques.)

Quand you...
ne souhaitez pas utiliser le climatiseur pendant une période prolongée,
Alors...
laissez fonctionner le ventilateur pendant quelques heures pour secher totallyment l'intérieur du climatiseur,
éteignez le climatiseur et débranchezle au niveau de la prise secteur,
nettoyez le filtré à air et les surfaces extérieures.
n'avez pas utilisé le climatiseur pendant une période prolongée,
laissez fonctionner le ventilateur pendant quelques heures pour secher totalement l'intérieur du climatiseur,



En cas de porblèmes, commencer d'abord par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutillement au service après-venture.
| Problème | Explication/Solution |
| Le climatiseur ne se met pas en marche | Vérifier que le coupe-circuit du climatiseur a bien été allumé. Vérifier que le cable d'alimentation est bien branché à la prise murale et que la prise est bien alimenté. Vérifier que l'indicateur de la tempêteure de l'unité est bien allumé; si nécessaire, appuyer sur (Marche/Arrêt) sur la télécommande. |
| Le climatiseur ne répond pas à la télécommande. | Vérifier qu'il n'y a pas d'obstacle entre vous et l'unité. Remplacer les piles de la télécommande, si nécessaire. Vérifier que vous étés suffisamment proche de l'unité(sept mètres maximum). |
| Aucun bip n'est émis lorsque vous appuyez sur (Marche /Arrêt) sur la télécommande | Vérifier que vous pointez bien la télécommande vers le capteur de la télécommande situé sur l'unité. Remplacer les piles de la télécommande, si nécessaire. |
| Le climatiseur ne refroidit pas | Vérifier que le mode de fonctionnement est bien celui du Cool. La tempêteure de la pièce peut être trop BASSE. Le filtre à air est peut-être bouché; voir la page 17 pour les instructions concernant le nettoyage. Vérifier qu'il n'y a pas d'obstacle bloquant le flux d'air, à l'intérieur ou à l'extérieur de l'unité. |
| La minuterie n'a pas été correctement déclenchée | Vérifier que la minuterie a été programmée correctement; voir la page 12~14. |
| Des odeurs impromptnat la pièce durant la climatisation. | Vériler la pièce. |
Ces informations et spécifications peuvent changer sans préavis.
| Modèle | Source d'énergie |
| AW0501B | 115V~, 60Hz |
| AW0601B |
VOTRE CLIMATISEUR DE PIECE SAMSUNG GARANTIE
Garantie limite destinée à l'acheteur initial
Samsung réparera ou remplacera, à sa dépréciation, cet apparéil au cas où il s'avérait défectieux pendant la période de garantie qui commence à la date d'achat initial. Ce produit Samsung est garanti par Samsung Electronics Canada Inc. contre tous défauts de matériel ou de fabrication pendant les périodes spécifiées ci-dessous.
Main-d'oeuvre
1 an (intervention sur site)
Pieces
1 an
Garantie limitée de 5 ans sur le comprisseur
Si, dans l'année qui suit l'achat, le compresseur s'avere défectieux, en matérieliaux ou en fabrication, Samsung Electronics Canada Inc. le remplacera gratuitement. Pendant les quatre années suivantes (de la deuxieme à la cinquième année), Samsung Electronics Canada Inc. remplacera le compresseur gratuitement, seulement s'il s'avere défectieux en matérieliaux ou en fabrication.Les frais de main-d'oeuvre pour installer le compresseur au cours de ces quatre années ne sont pas compris dans la presente garantie. Toutes les réparations sous garantie doivent être effectuees par un Centre de service agrée Samsung.
Obligation de l'acheteur initial
La facture d'achat initial, datee, doit etre conservee comme preuve d'achat et doit etre presentee au Centre de service agree pour obtenir toute reparation ou tout service couvert par la garantie.
Exclusions de la garantie
Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une inondation et/ou tout cas de force majeure, ni par une mauvaise utilisation, le branchement à une tension incorrecte, une mauvaise installation, des réparations inappropriées ou non autorisées, l'usage à des fins commerciales ou les dommages survenus lors du transport. Le fini extérieur ou interieur et les pieces en plastique ne sont pas couverts par cette garantie. Les ajustements effectuels par le client comme expliqué dans le mode d'emploi ne sont pas couverts en vertu de cette garantie. Cette garantie est automatiquement annulée si les numérodes série imprimés sur l'appareil ont eté égratignés, effacés ou changés. La garantie ne couvre que les appareils achetés et utilisés au Canada.
SAMSUNG ELECTRONICS CANADA INC.
7037 Financial Drive, Mississauga, Ontario L5N 6R3

Notice Facile
