MODE D'EMPLOI AV-XWNH056EE SAMSUNG

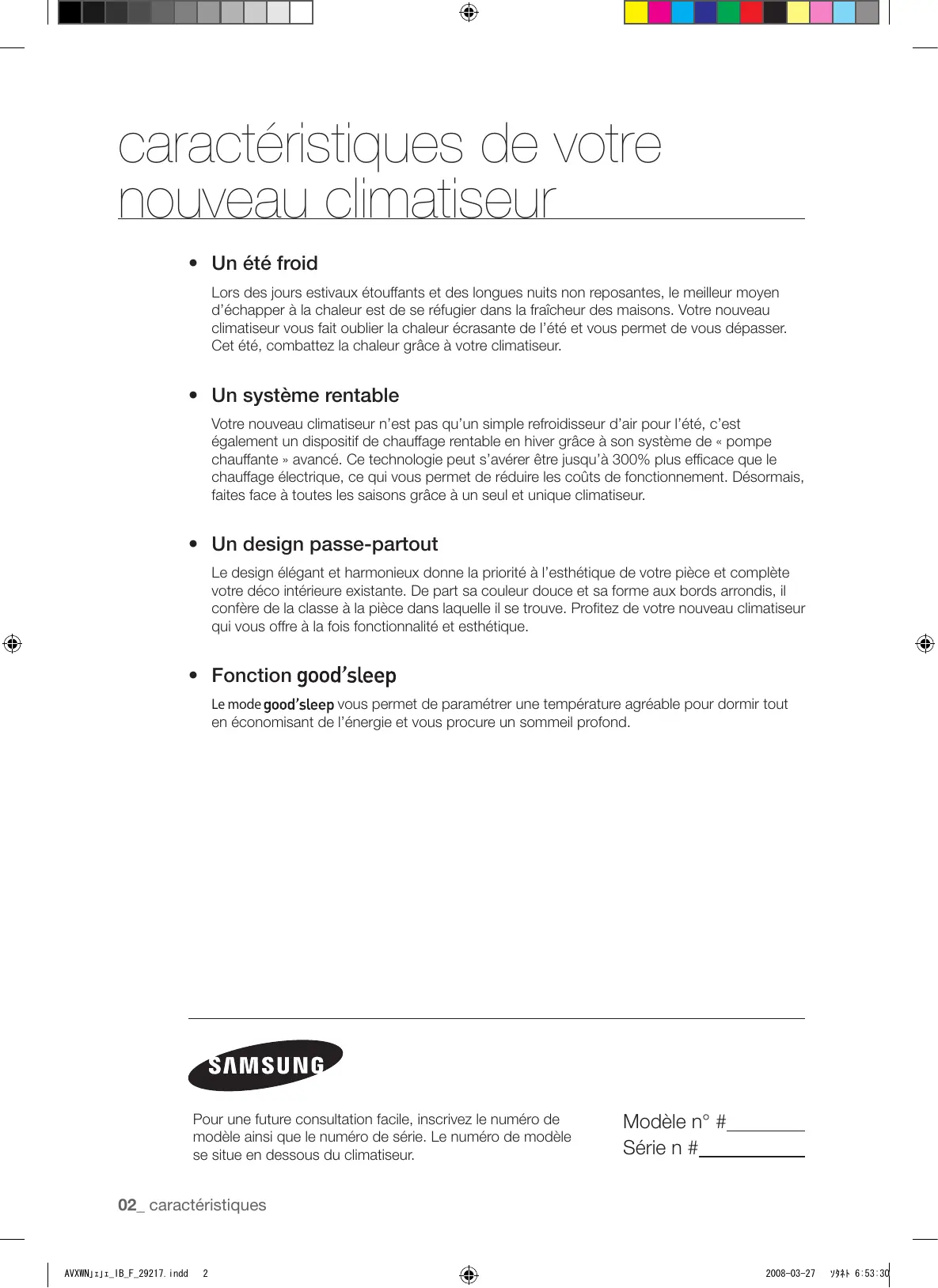

• Un été froid Lors des jours estivaux étouffants et des longues nuits non reposantes, le meilleur moyen d’échapper à la chaleur est de se réfugier dans la fraîcheur des maisons. Votre nouveau climatiseur vous fait oublier la chaleur écrasante de l’été et vous permet de vous dépasser. Cet été, combattez la chaleur grâce à votre climatiseur.

• Un système rentable

Votre nouveau climatiseur n’est pas qu’un simple refroidisseur d’air pour l’été, c’est également un dispositif de chauffage rentable en hiver grâce à son système de « pompe chauffante » avancé. Ce technologie peut s’avérer être jusqu’à 300% plus efficace que le chauffage électrique, ce qui vous permet de réduire les coûts de fonctionnement. Désormais, faites face à toutes les saisons grâce à un seul et unique climatiseur.

• Un design passe-partout

Le design élégant et harmonieux donne la priorité à l’esthétique de votre pièce et complète votre déco intérieure existante. De part sa couleur douce et sa forme aux bords arrondis, il confère de la classe à la pièce dans laquelle il se trouve. Profitez de votre nouveau climatiseur qui vous offre à la fois fonctionnalité et esthétique.

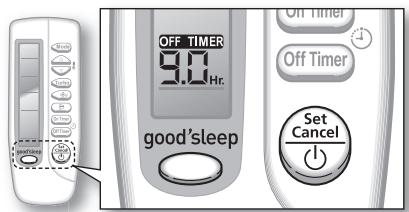

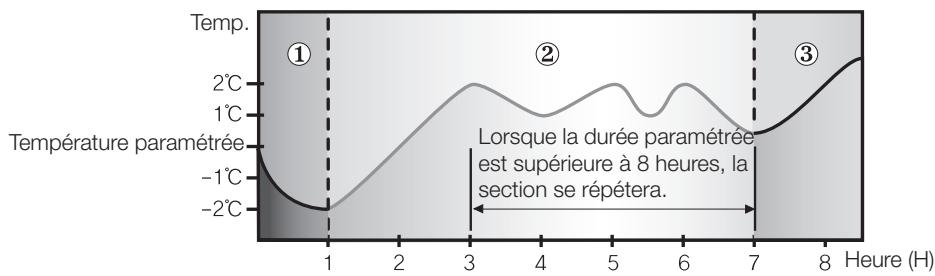

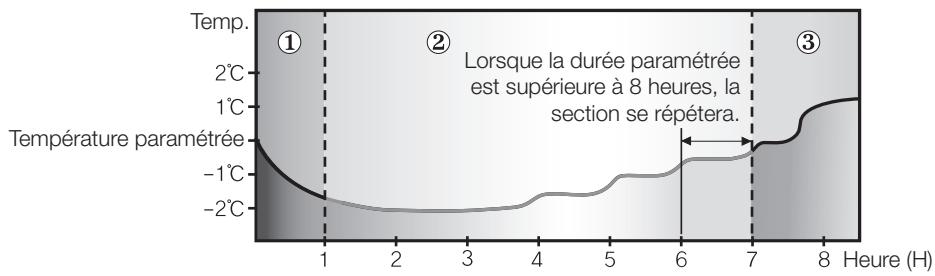

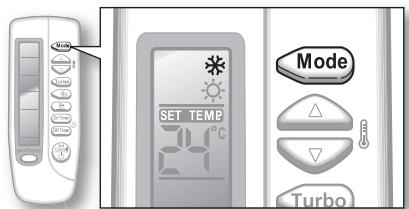

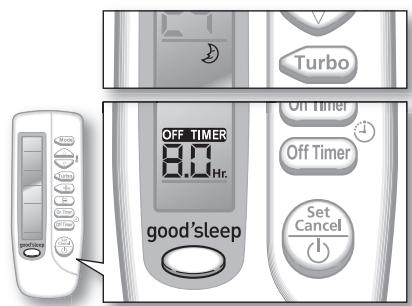

Le mode vous permet de paramétrer une température agréable pour dormir tout en économisant de l’énergie et vous procure un sommeil profond.

Pour une future consultation facile, inscrivez le numéro de modèle ainsi que le numéro de série. Le numéro de modèle se situe en dessous du climatiseur.

Ne PAS tenter de. NO desmonte. Ne PAS toucher. Suivre attentivement les consignes. Débrancher la prise de la prise murale. S’assurer que la machine est reliée à la terre afin de prévenir toute décharge électrique. Appeler le service client pour obtenir de l’aide.

Consignes ou informations utiles pour l’utilisation.

Ces avertissements ont pour but de prévenir toute blessure. Veuillez les suivre attentivement. Après avoir lu cette section, garder le manuel dans un endroit sûr afin de pouvoir le consulter ultérieurement.

AVERTISSEMENTS IMPORTANTS Ne pas couper la prise et connecter à un câble d’alimentation différent.

Ne jamais tenter de rallonger le câble d’alimentation. • Risque d’incendie ou de décharge électrique.

Ne pas tirer sur la prise électrique ou toucher la prise les mains mouillées.

• Risque d’incendie ou de décharge électrique.

Ne jamais utiliser une prise endommagée, ou un boîtier d’alimentation distendu.

• Risque d’incendie ou de décharge électrique.

informations relatives à la sécurité _03

Ne pas vaporise de gaz inflammables tel un insecticide à proximité du climatiseur.

• Risque d’incendie, de décharge électrique, ou de dysfonctionnement de l’unité.

Ne pas bloquer ni mettre un objet devant le climatiseur. Ne pas se mettre debout sur le climatiseur et ne pas placer d’objet lourd dessus.

• Risque de blessure.

Ne rien insérer tels des doigts ou des branches dans les ouvertures du climatiseur.

• Tenir les enfants éloignés du climatiseur. Risque de blessure.

Ne pas installer le climatiseur dans des endroits exposés à des fuites de gaz inflammables ou à un risque de fuite de gaz.

• Risque d’incendie ou d’explosion.

Ne pas installer l’unité extérieure sur une base instable comme sur un mur extérieur en hauteur d’un appartement ou d’un bâtiment ou une terrasse extérieure afin d’éviter toute chute.

• Une chute de l’unité extérieure peut entraîner des blessures ainsi que la casse du matériel.

Consulter votre fournisseur ou le service client pour démonter ou réinstaller le climatiseur.

• Risque de dysfonctionnement de l’unité, de fuite d’eau, de décharge électrique ou d’incendie.

Ne pas connecter le climatiseur à un appareil chauffant et ne pas tenter de le démonter, remonter ou réparer soi-même.

• Risque d’incendie, de décharge électrique, ou de dysfonctionnement de l’unité. Si une réparation s’avère nécessaire, consulter le service client.

Consulter votre fournisseur ou le service client pour installer le climatiseur.

• Une installation incorrecte entraîne un risque de dysfonctionnement de l’unité, de fuite d’eau, de décharge électrique ou d’incendie. • En cas d’installation de l’unité dans des endroits dits spéciaux comme une usine ou sur la côté, consulter votre fournisseur ou contacter le service client afin d’obtenir des informations précises concernant l’installation.

Installer le climatiseur en fixant solidement les attaches de manière à ce qu’il puisse être utilisé sur une longue période.

• Une chute de l’unité peut entraîner des blessures ainsi que la casse du matériel

S’assurer que le climatiseur est installé conformément aux normes de sécurité nationales en vigueur.

Utiliser un disjoncteur calibré uniquement.

• Ne jamais utiliser de fils en métal ou en cuivre comme disjoncteur. Cela peut entraîner un incendie ou un dysfonctionnement de l’unité.

Utiliser une source d’alimentation exclusivement pour le climatiseur.

• Risque d’incendie ou de décharge électrique.

Ne pas exercer de tension excessive sur le câble d’alimentation et ne pas placer d’objets lourds dessus.

Ne pas plier le câble d’alimentation de manière excessive.

• Risque d’incendie ou de décharge électrique.

04_ informations relatives à la sécurité

Installer un disjoncteur et un disjoncteur de court-circuit exclusivement pour le climatiseur. • Risque d’incendie ou de décharge électrique.

• Une mise à la terre incorrecte peut entraîner une décharge électrique ou un incendie.

S’assurer que la mise à la terre est correcte avant d’installer le climatiseur.

Ne pas connecter le câble de mise à la terre de l’unité dans un tuyau de gaz, d’eau ni sur une ligne téléphonique.

FRANÇAIS Si le câble ou le cordon d’alimentation est endommagé, le fabricant, un technicien qualifié, le remplacera de manière à prévenir tout risque éventuel.

Débrancher le climatiseur de la prise avant de le réparer ou de le démonter. Utiliser une prise de terre. La prise doit est exclusivement utilisée pour le climatiseur.

• Risque de décharge électrique.

ATTENTION S’assurer que de l’eau n’entre pas dans le climatiseur.

• Risque d’incendie ou de décharge électrique.

Ne pas installer le climatiseur à proximité d’appareils chauffants afin de prévenir tout dommage.

Eteindre le climatiseur à l’aide de la télécommande ou de l’accessoire de contrôle (si fourni(e)). Ne pas débrancher l’unité pour l’éteindre (sauf en cas de danger immédiat). Ne pas ouvrir la grille frontale lors de son fonctionnement. • Risque de décharge électrique ou de dysfonctionnement de l’unité.

L’air frais ne doit pas être directement orienté vers les personnes, les animaux ou les plantes.

• Cela est nuisible pour votre santé, celle des animaux et celle des plantes.

Ne pas faire fonctionner le climatiseur pendant une longue durée dans une pièce où la porte est fermée ou où se trouvent des bébés, des personnes

âgées ou handicapées.

• Ouvrir la porte ou les fenêtres au moins une heure par jour afin d’aérer et d’empêcher le manque d’oxygène.

Ne pas utiliser le climatiseur comme dispositif de refroidissement ou source de fraîcheur pour la nourriture, les animaux, les plantes, la cosmétique ou encore des machines.

• Risque de casse de l’unité.

Ne pas boire l’eau provenant du climatiseur.

• Risque pour la santé.

Ne pas heurter le climatiseur.

• Risque d’incendie ou de dysfonctionnement de l’unité.

Ne pas exposer le filtre à poussière à la lumière directe du soleil lors du séchage.

• Une lumière directe du soleil forte peut déformer le filtre à poussière.

Ne pas vaporiser d’eau directement sur le climatiseur. Ne pas utiliser de benzène, de dissolvant ou d’alcool pour nettoyer la surface de l’unité.

• Risque d’incendie ou de décharge électrique. • Risque d’endommagement du climatiseur.

informations relatives à la sécurité _05

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

Ne pas toucher au tuyau connecté au climatiseur. • Risque de blessure ou de brûlure.

Le climatiseur se compose de parties amovibles. Tenir les enfants éloignés de l’unité afin de prévenir toute blessure corporelle.

Lors de la livraison, vérifier que l’unité n’est pas endommagée. Si le climatiseur est endommagé, ne pas l’installer et appeler immédiatement le fournisseur. S’assurer que le voltage et la fréquence du système électrique sont compatibles avec le climatiseur. Insérer un filtre à poussière avant de faire fonctionner le climatiseur. • Sans filtre, la poussière s’accumule, ce qui peut réduire la durée de vie du climatiseur ainsi qu’entraîner un gaspillage d’énergie.

Maintenir la température intérieure stable, pas trop froide, notamment en présence d’enfants et de personnes âgées ou handicapées.

Nettoyer le climatiseur une fois que le ventilateur interne a cessé de fonctionner. • Risque de blessure ou de décharge électrique.

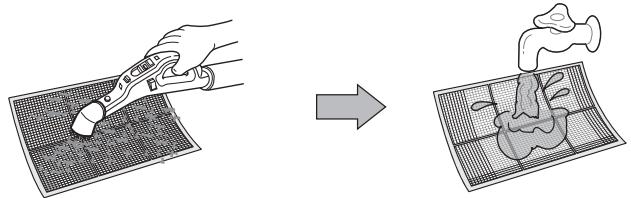

Nettoyer le filtre à poussière toutes les 2 semaines. Nettoyer le filtre plus souvent si le climatiseur fonctionne dans un environnement poussiéreux.

Faire régulièrement vérifier les conditions, les connexions électriques, les tuyaux ainsi que le boîtier extérieur du climatiseur par un technicien qualifié. Ne pas ouvrir les portes et fenêtre de la pièce lorsque l’air frais est émis sauf en cas de nécessité. Ne pas entraver les ouvertures du climatiseur. Des objets bloquant le flux d’air peuvent entraîner un dysfonctionnement ou une perte d’efficacité de l’unité. L’emballage ainsi que les piles usagées de la télécommande (en option) doivent être jetés selon les normes nationales. Le réfrigérant utilisé dans le climatiseur doit être traité comme un déchet chimique. Jeter le réfrigérant conformément aux normes nationales. Demander à un technicien qualifié d’installer le climatiseur et d’effectuer un essai. Ne pas installer le climatiseur à la lumière directe du soleil, ni à proximité d’appareils chauffants, ni dans les lieux humides. • Accrocher les rideaux de la fenêtre afin de favoriser l’efficacité du refroidissement ainsi qu’afin d’éviter tout risque de décharge électrique.

Connecter solidement le tuyau d’évacuation au climatiseur pour un

écoulement de l’eau adéquat.

• Si l’eau ne s’évacue pas correctement, du condensat provenant de l’unité intérieure peut débordée et couler dans la pièce.

Installer l’unité extérieure là où le bruit et les vibrations émis lors de son fonctionnement ne dérangent pas les voisins et où l’unité peut être correctement ventilée, sans obstacle.

• Risque de dysfonctionnement. • Le bruit de fonctionnement peut déranger les voisins.

06_ informations relatives à la sécurité

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

En cas de coupure de courant lors du fonctionnement du climatiseur, couper immédiatement la source d’alimentation. Lors du nettoyage de l’unité extérieure, toucher les radiateurs de l’échangeur de chaleur avec la plus grande prudence. • Porter des gants épais permet de protéger les mains. • Risque d’incendie ou de décharge électrique.

S’assurer que les enfants n’ont pas accès au climatiseur et qu’ils ne jouent pas avec l’unité.

L’alimentation et le courant entrants maximum ainsi que le courant sont calculés conformément aux règlements de l’IEC/ISO. Utiliser la télécommande sans fil à une distance d’environ de 7 mètres à partir du capteur infrarouge du climatiseur.

FRANÇAIS S’assurer qu’il n’existe aucun obstacle en dessous de l’appareil intérieur.

• Le climatiseur peut ne pas fonctionner à une distance supérieure à 7 m.

S’assurer que le couvercle ou tout autre obstacle ne se situe pas à proximité du climatiseur. Laisser suffisamment d’espace pour permettre une bonne circulation de l’air.

• Une ventilation insuffisante peut se traduire par une efficacité amoindrie.

Les piles doivent être retirées de la télécommande sans fil et conservées à part lorsque cette dernière n’est pas utilisée pendant une longue période.

Si un dysfonctionnement ou un dommage est le fruit d’une mauvais utilisation ou installation, des coûts supplémentaires peuvent être imputés pour toute réinstallation, construction ou réparation.

• Risque de dysfonctionnement, de décharge électrique ou d’incendie en cas d’installations effectuées par un technicien non qualifié.

S’assurer que les interrupteurs on/off et de secours sont correctement installés.

Ne pas utiliser le climatiseur s’il est endommagé. Si tel est le cas, arrêter immédiatement le fonctionnement et débrancher la prise de la source d’alimentation. Si le climatiseur ne sert pas pendant une longue période (par exemple, plusieurs mois), débrancher la prise de la prise murale. Appeler votre fournisseur ou le service client si une réparation s’avère nécessaire. • Risque d’incendie, de décharge électrique en cas de démontage ou de réparation effectué par un technicien non qualifié.

En cas d’odeur de plastique brûlé, de bruits étranges ou de fumée provenant de l’unité, débrancher immédiatement le climatiseur et appeler le service client.

• Risque d’incendie ou de décharge électrique.

informations relatives à la sécurité _07

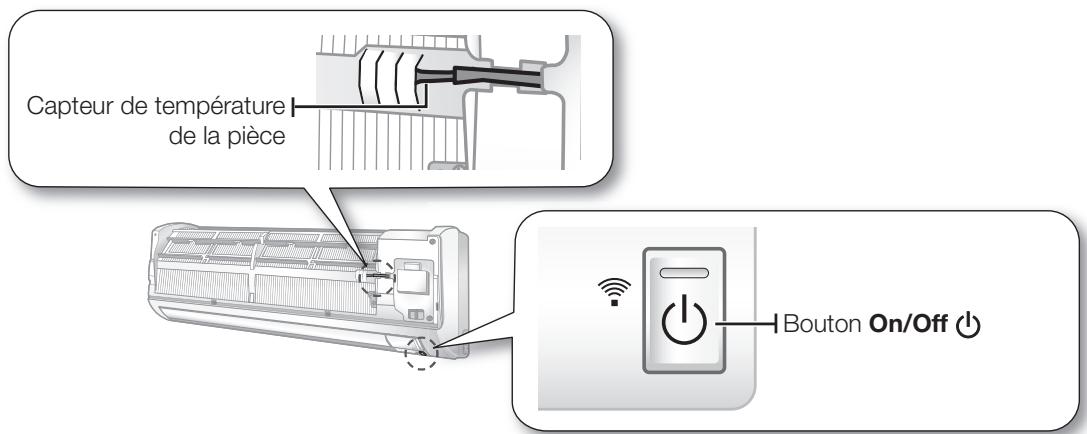

Bouton On/Off et capteur de température de la pièce

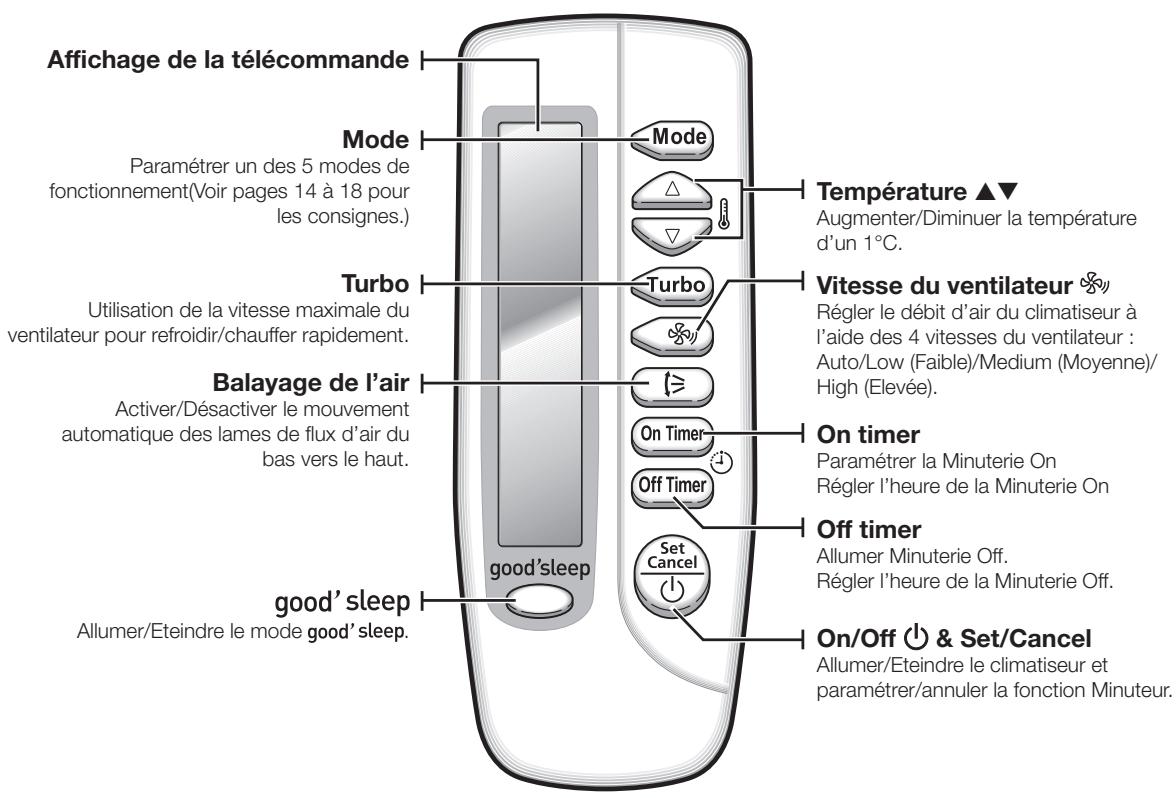

Vérification de la télécommande Affichage de la télécommande Utilisation de la télécommande Installation des piles

14 Minuterie On Minuterie Off Combinaison Minuterie On/Minuterie Off Mode

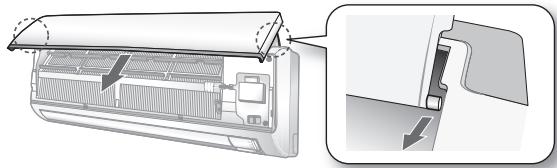

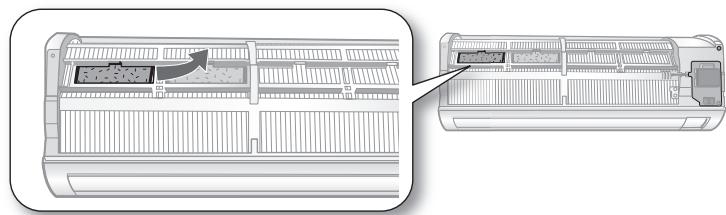

Filtre désodorisant Entretien de votre climatiseur Contrôles périodiques Protections internes via le système de contrôle de l’unité

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Veuillez lire le manuel d’utilisation avant de commencer et de manière à utiliser le climatiseur de manière optimale.

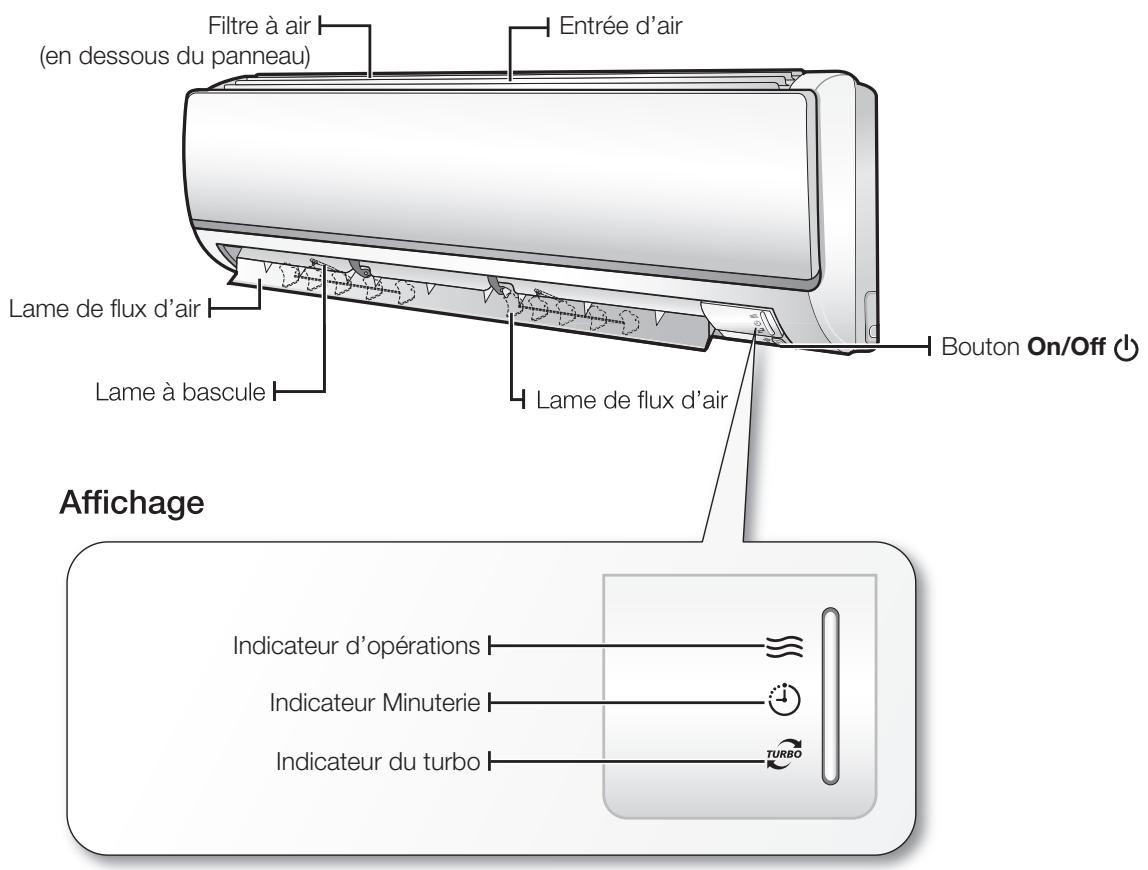

VÉRIFIER L’UNITÉ INTÉRIEURE ET L’AFFICHAGE Déballez votre climatiseur avec précaution, puis vérifier que l’unité n’est pas endommagée.

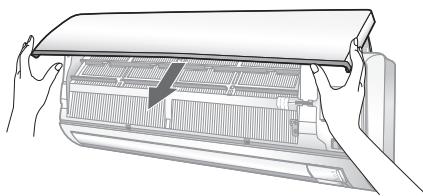

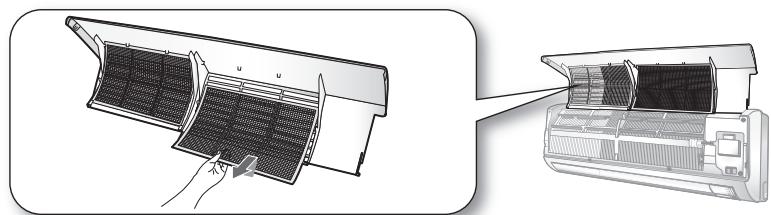

Filtre à air (en dessous du panneau)

Lame de flux d’air

Le bouton On/Off se situe en bas à droite du climatiseur. Si le panneau avant est ouvert, il est possible de vérifier le capteur de température de la pièce. Il est possible d’allumer le climatiseur sans la télécommande en appuyant sur le bouton On/Off . Le capteur de température de la pièce mesure la température intérieure de la pièce.

Capteur de température de la pièce

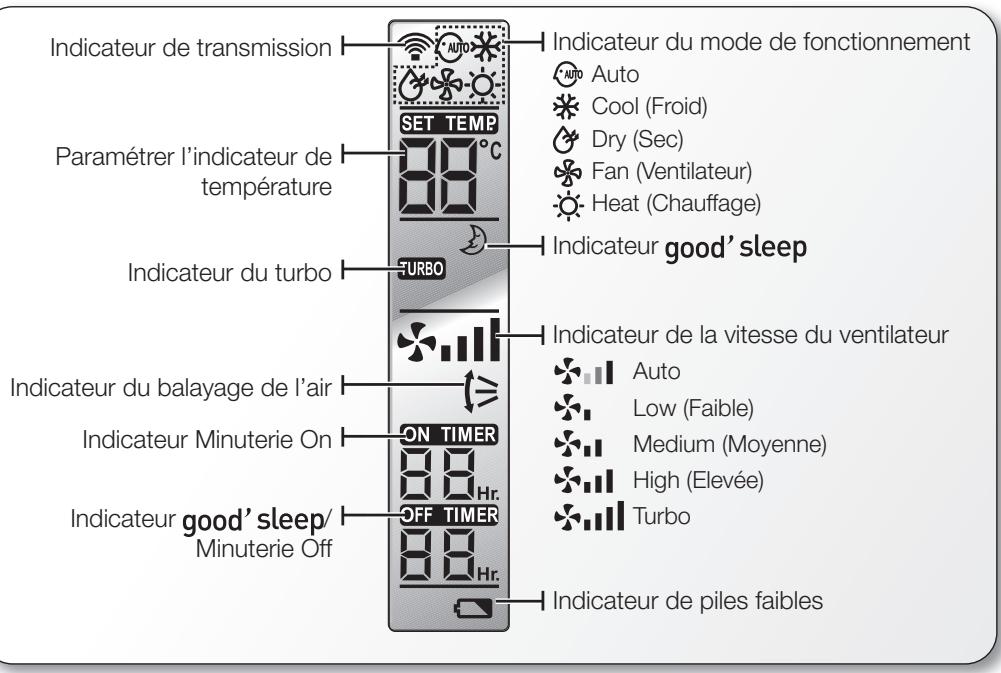

Affichage de la télécommande Mode

Paramétrer un des 5 modes de fonctionnement(Voir pages 14 à 18 pour les consignes.)

Activer/Désactiver le mouvement automatique des lames de flux d’air du bas vers le haut.

Régler l’heure de la Minuterie On

Allumer Minuterie Off.

• Orienter la télécommande vers le capteur de la télécommande de l’unité • Si le bouton de la télécommande est correctement appuyé, un bip sera émis par l’unité. • Le signal peut ne pas être bien reçu en raison de lampes à éclairage électronique, de style fluorescentes. • Si la télécommande contrôle d’autres produits électriques, appeler le service client le plus proche.

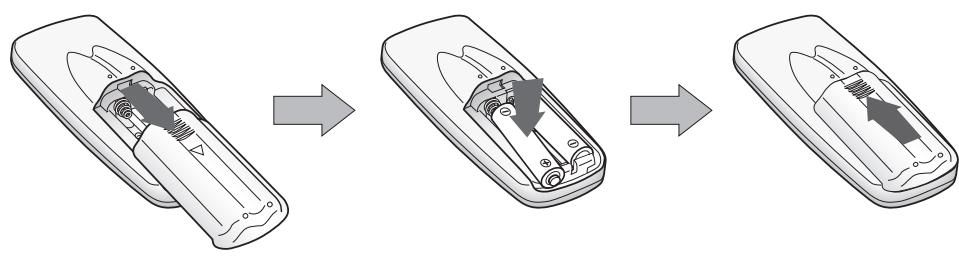

Installation des piles

1. Faire glisser le capot au dos de la télécommande, jusqu’à ce qu’il soit ouvert.

2. Installer deux piles

Lorsque le capot est bien fermé, on entend un clic.

& Set/Cancel de la télécommande.

Une fois le climatiseur allumé, on entendra une sonnerie puis la lame de flux d’air bougera automatiquement de bas en haut Le climatiseur fonctionnera sous le dernier mode utilisé ou en mode Auto.

Une fois le climatiseur allumé, la lame de flux d’air s’arrêtera et se fermera.

Allumer/Eteindre le climatiseur sans la télécommande.

Il est possible de faire fonctionner le climatiseur en appuyant sur le bouton On/Off du climatiseur.

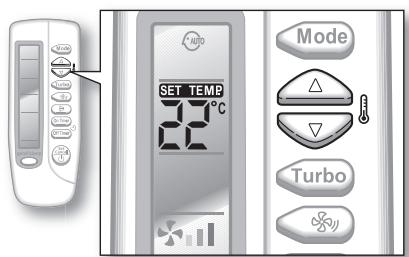

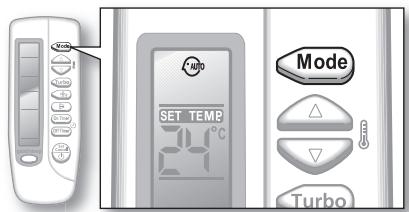

SELECTION DU MODE DE FONCTIONNEMENT Auto

En mode Auto, le climatiseur paramétrera automatiquement la température ainsi que la vitesse du ventilateur en fonction de la température de la pièce détectée par le capteur de température de la pièce. 1. Allumer le climatiseur. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

2. Paramétrer le mode de fonctionnement.

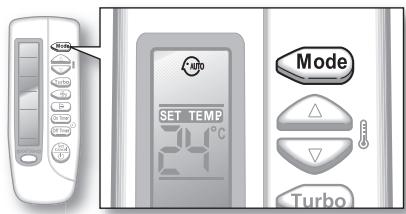

Appuyer sur le bouton Mode de la télécommande jusqu’à ce que l’indicateur du mode Auto ou de la vitesse du ventilateur Auto apparaisse sur l’affichage de la télécommande. Le climatiseur paramétrera automatiquement le mode Cool (Froid) ou Heat (Chaud) en fonction de la température de la pièce. En appuyant sur le bouton Mode, le mode changera dans l’ordre suivant : Auto, Cool (Froid), Dry (Sec), Fan (Ventilateur) et Heat (Chaud). 3. Paramétrer la température. Appuyer sur le bouton Température ou de la télécommande pour augmenter ou baisser la température. Il est possible de paramétrer la température entre 16°C et 30°C. Il est possible d’augmenter/diminuer la température d’un 1°C à la fois. • Lorsque le climatiseur fonctionne déjà sous en autre mode, appuyer sur le bouton Mode jusqu’à ce que l’indicateur du mode Auto apparaisse sur l’affichage de la télécommande. • Lors de l’utilisation de la télécommande, s’assurer que l’indicateur correspondant à votre sélection apparaisse sur l’affichage de la télécommande. • Le flux d’air peut être réglé manuellement. (Voir page 19 pour les instructions.)

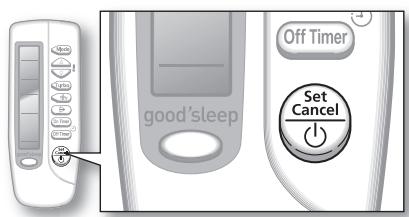

Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

2. Paramétrer le mode de fonctionnement.

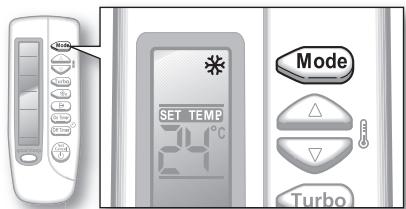

FRANÇAIS Appuyer sur le bouton Mode de la télécommande jusqu’à ce que l’indicateur du mode Cool (Froid) apparaisse sur l’affichage de la télécommande.

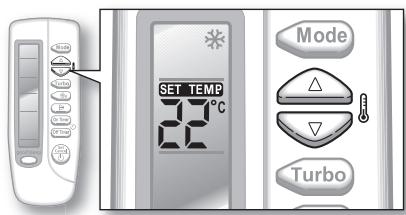

Le climatiseur fonctionne en mode Cool (Froid) et baisse la température de la pièce. En appuyant sur le bouton Mode,, le mode changera dans l’ordre suivant : Auto, Cool (Froid), Dry (Sec), Fan (Ventilateur) et Heat (Chaud). 3. Paramétrer la température. Appuyer sur le bouton Température ou de la télécommande pour augmenter ou baisser la température. Il est possible de paramétrer la température entre 16°C et 30°C. Il est possible d’augmenter/diminuer la température d’un 1°C à la fois.

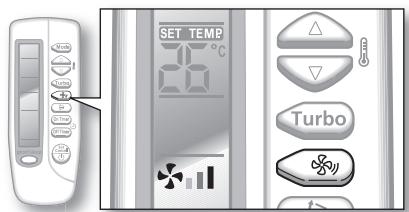

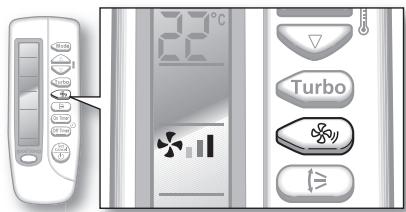

4. Paramétrer la vitesse du ventilateur.

Appuyer sur le bouton Vitesse du ventilateur de la télécommande pour paramétrer la vitesse du ventilateur comme souhaité. Si la température de la pièce atteint la valeur souhaitée, le climatiseur s’éteint un moment et seul le ventilateur tourne. En appuyant sur le bouton Vitesse du ventilateur , la vitesse du ventilateur change dans l’ordre suivant : Auto, Low (Faible), Medium (Moyenne), High (Elevée). • Lors de l’utilisation de la télécommande, s’assurer que l’indicateur correspondant à votre sélection apparaisse sur l’affichage de la télécommande. • Le flux d’air peut être réglé manuellement. (Voir page 19 pour les instructions.) • Si la température extérieure actuelle est bien plus élevée que la température intérieure sélectionnée, cette dernière peut mettre du temps à être fraîche comme vous le souhaitez.

1. Allumer le climatiseur.

Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

2. Paramétrer le mode de fonctionnement.

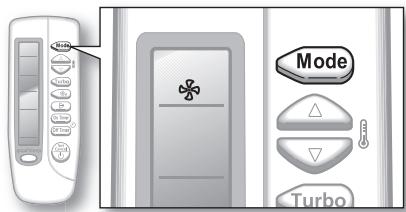

Appuyer sur le bouton Mode de la télécommande jusqu’à ce que l’indicateur du mode Dry (Sec) apparaisse sur l’affichage de la télécommande. Le climatiseur fonctionne en mode Dry (Sec) et règle automatiquement la vitesse du ventilateur en mode Auto. En appuyant sur le bouton Mode,, le mode changera dans l’ordre suivant : Auto, Cool (Froid), Dry (Sec), Fan (Ventilateur) et Heat (Chaud). 3. Paramétrer la température. Appuyer sur le bouton Température ou de la télécommande pour augmenter ou baisser la température. Il est possible de paramétrer la température entre 18°C et 30°C. Il est possible d’augmenter/diminuer la température d’un 1°C à la fois. • Lors de l’utilisation de la télécommande, s’assurer que l’indicateur correspondant à votre sélection apparaisse sur l’affichage de la télécommande. • Le flux d’air peut être réglé manuellement. (Voir page 19 pour les instructions.)

Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

2. Paramétrer le mode de fonctionnement.

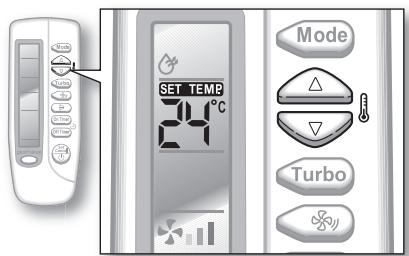

FRANÇAIS Appuyer sur le bouton Mode de la télécommande jusqu’à ce que l’indicateur du mode Fan (Ventilateur) apparaisse sur l’affichage de la télécommande.

Le climatiseur fonctionne en mode Fan (Ventilateur) et règle automatiquement la température en fonction de la température actuelle de la pièce. En appuyant sur le bouton Mode, le mode changera dans l’ordre suivant : Auto, Cool (Froid), Dry (Sec), Fan (Ventilateur) et Heat (Chaud). 3. Paramétrer la vitesse du ventilateur. Appuyer sur le bouton Vitesse du ventilateur de la télécommande pour paramétrer la vitesse du ventilateur comme souhaité. Si la température de la pièce atteint la valeur souhaitée, le climatiseur s’éteint un moment et seul le ventilateur tourne. En appuyant sur le bouton Vitesse du ventilateur , la vitesse du ventilateur change dans l’ordre suivant : Low (Faible), Medium (Moyenne), High (Elevée). • Lors de l’utilisation de la télécommande, s’assurer que l’indicateur correspondant à votre sélection apparaisse sur l’affichage de la télécommande. • Le flux d’air peut être réglé manuellement. (Voir page 19 pour les instructions.)

1. Allumer le climatiseur.

Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

2. Paramétrer le mode de fonctionnement.

Appuyer sur le bouton Mode de la télécommande jusqu’à ce que l’indicateur du mode Heat (Chaud) apparaisse sur l’affichage de la télécommande. Le climatiseur fonctionne en mode Heat (Chaud) et chauffe la pièce. En appuyant sur le bouton Mode, le mode changera dans l’ordre suivant : Auto, Cool (Froid), Dry (Sec), Fan (Ventilateur) et Heat (Chaud). 3. Paramétrer la température. Appuyer sur le bouton Température ou de la télécommande pour augmenter ou baisser la température. Il est possible de paramétrer la température entre 16°C et 30°C. Il est possible d’augmenter/diminuer la température d’un 1°C à la fois.

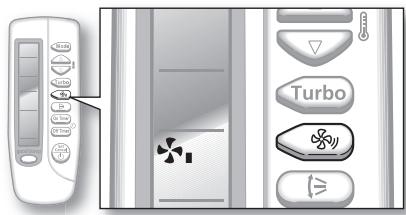

4. Paramétrer la vitesse du ventilateur.

Appuyer sur le bouton Vitesse du ventilateur de la télécommande pour paramétrer la vitesse du ventilateur comme souhaité. Si la température de la pièce souhaitée est atteinte, le chauffage s’arrêtera un moment. • En appuyant sur le bouton Vitesse du ventilateur , la vitesse du ventilateur change dans l’ordre suivant : Auto, Low (Faible), Medium (Moyenne), High (Elevée). • Le ventilateur peut ne pas fonctionner les 3~5 premières minutes afin de prévenir toute émission d’air froid alors que le climatiseur chauffe. • Le flux d’air peut être réglé manuellement. (Voir page 19 pour les instructions.) • Le climatiseur chauffant la pièce à partir de l’énergie chauffante de l’extérieure, la capacité de chauffage peut être amoindrie lorsque les températures extérieures sont extrêmement basses. Si vous estimez que le climatiseur ne chauffe pas suffisamment, il est recommandé d’utiliser un autre dispositif de chauffage en plus du climatiseur.

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

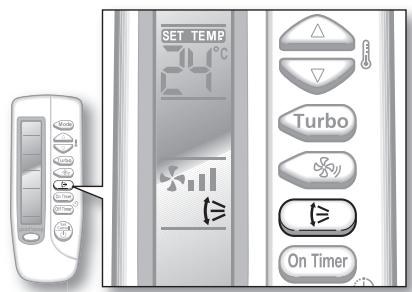

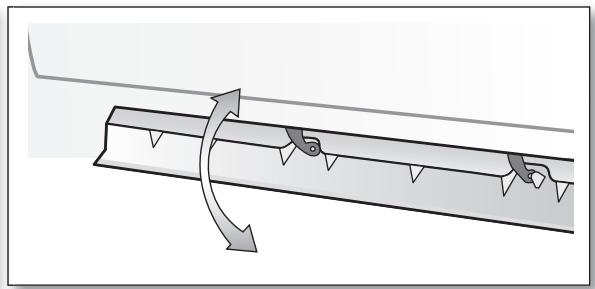

1. Appuyer sur le bouton Balayage d’air

de la télécommande.

Pour maintenir l’orientation du flux d’air, rappuyer sur le bouton Balayage d’air télécommande.

FRANÇAIS L’indicateur de balayage d’air sera allumé et les lames de flux d’air bougeront de haut en bas pour faire circuler l’air.

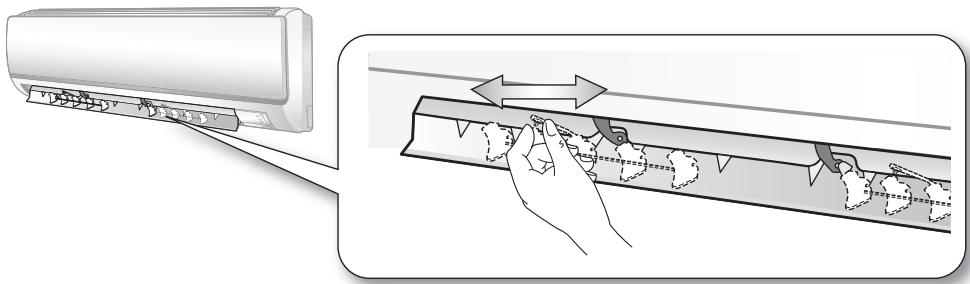

1. Bouger les lames vers la droite ou la gauche afin de conserver de manière permanente l’orientation que vous souhaitez.

PRECAUCIÓN Attention aux doigts lorsque vous régler les lames pour une orientation horizontale. Une mauvaise manipulation peut causer des blessures.

Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

2. Paramétrer le mode de fonctionnement.

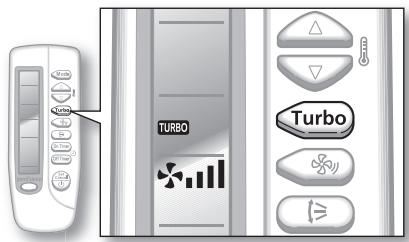

Appuyer sur le bouton Turbo de la télécommande jusqu’à ce que l’indicateur Turbo apparaisse sur l’affichage de la télécommande. Le climatiseur fonctionne en vitesse ventilateur Turbo et règle automatiquement la température en fonction de la température actuelle de la pièce. L’unité utilise ce mode pendant 30 minutes puis fonctionne sous le dernier mode utilisé ou en mode Auto si c’est le mode Dry/Fan (Sec/Ventilateur) qui a été dernièrement utilisé. La fonction Turbo est uniquement disponible en mode Auto/Cool (Froid)/Heat (Chaud). Si la fonction Turbo est sélectionnée sous le mode Dry (Sec)/Fan (Ventilateur), le mode de fonctionnement passera en mode Auto.

Désactiver la fonction Turbo

1. Rappuyer sur le bouton Turbo de la télécommande. Le climatiseur fonctionne sous le dernier mode utilisé ou en mode Auto si c’est le mode Dry (Sec)/Fan (Ventilateur) qui a été dernièrement utilisé. • Lors de l’utilisation de la télécommande, s’assurer que l’indicateur correspondant apparaisse sur l’affichage de la télécommande. • La température et la vitesse du ventilateur ne peuvent pas être réglées lorsque cette fonction est utilisée. • Le flux d’air peut être réglé manuellement. (Voir page 19 pour les instructions.) • Lorsque la fonction Turbo est activée, appuyer sur le bouton Mode pour annuler cette fonction.

20_ utilisation des fonctions avancées

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

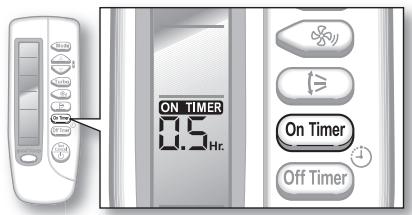

Cette fonction permet d’allumer automatiquement le climatiseur sur une échelle de temps de 24 heures. Minuterie On est disponible lorsque le climatiseur est allumé ou éteint. FRANÇAIS

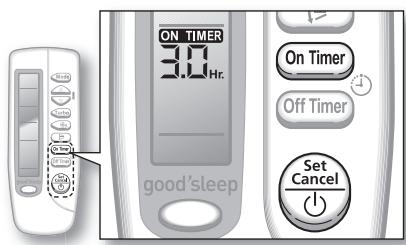

1. Appuyer sur le bouton On timer de la télécommande.

L’indicateur de minuterie On clignote sur l’affichage de la télécommande.

2. Paramétrer l’heure à laquelle que le climatiseur doit s’allumer.

Appuyer sur le bouton On Timer de la télécommande pour changer l’heure pendant que l’indicateur de Minuterie On clignote. Il est possible de programmer l’heure jusqu’à 24 heures à l’avance. Les 3 premières heures, il est possible de changer l’heure toutes les 30 minutes, au-delà de ces 3 heures, il est possible de modifier l’heure d’une heure à la fois. 3. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande pour l’activer.

La télécommande affichera l’heure que vous avez paramétrée.

Le climatiseur fonctionnera en automatique à l’heure paramétrée puis l’indicateur Minuterie On disparaîtra. Si Minuterie On n’est pas paramétrée dans les 10 secondes, le climatiseur arrêtera le paramétrage. 4. Paramétrer le mode de fonctionnement. Appuyer sur le bouton Mode de la télécommande jusqu’à ce que le mode souhaité apparaisse sur l’affichage de la télécommande. Le climatiseur fonctionnera sous le mode paramétré. La fonction Minuterie On est disponible en mode Auto/ Cool (Froid)/Dry (Sec)/Fan (Ventilateur)/Heat (Chaud). • La température peut être réglée. (Voir l’étape 3 de la page 15 pour les consignes.) • Une fois le paramétrage effectué lorsque l’unité est éteinte, environ 10 secondes, tous les autres indicateurs disparaîtront, à l’exception de l’indicateur Minuterie On ainsi que le temps restant. • Il est possible de changer l’heure paramétrée en appuyant sur le bouton On timer. Appuyer sur le bouton On timer pour modifier l’heure puis appuyer sur le bouton On/Off & Set/Cancel pour réactiver la fonction.

Désactiver la Minuterie On

1. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

La minuterie On paramétrée sera annulée et l’indicateur Minuterie On disparaîtra.

utilisation des fonctions avancées _21

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

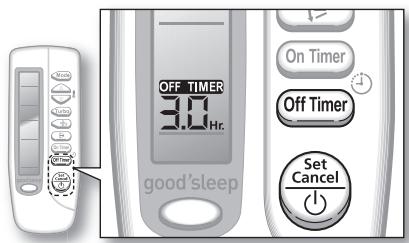

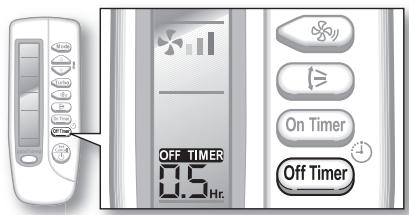

1. Appuyer sur le bouton Off timer de la télécommande. L’indicateur de minuterie Off clignote sur l’affichage de la télécommande.

2. Paramétrer l’heure à laquelle que le climatiseur doit s’éteindre.

Appuyer sur le bouton Off Timer de la télécommande pour changer l’heure pendant que l’indicateur de Minuterie Off clignote. Il est possible de programmer l’heure jusqu’à 24 heures à l’avance. Les 3 premières heures, il est possible de changer l’heure toutes les 30 minutes, au-delà de ces 3 heures, il est possible de modifier l’heure d’une heure à la fois. 3. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande pour l’activer.

La télécommande affichera l’heure que vous avez paramétrée. Le climatiseur s’éteindra automatiquement à l’heure paramétrée puis l’indicateur Minuterie Off disparaîtra. Si Minuterie

Off n’est pas paramétrée dans les 10 secondes, le climatiseur arrêtera le paramétrage. • Il est possible de changer l’heure paramétrée en appuyant sur le bouton Off timer. Appuyer sur le bouton Off timer pour modifier l’heure puis appuyer sur le bouton On/Off & Set/Cancel pour réactiver la fonction. • Il est possible combiner Minuterie Off et Minuterie On de manière à allumer et à éteindre le climatiseur à des heures souhaitées. (Voir page 23 pour les instructions.)

Désactiver la Minuterie Off

1. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

La minuterie Off paramétrée sera annulée et l’indicateur Minuterie Off disparaîtra.

22_ utilisation des fonctions avancées

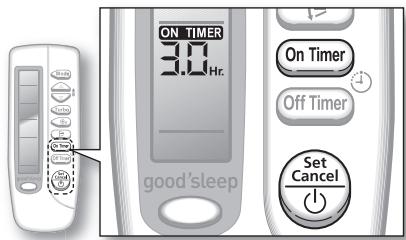

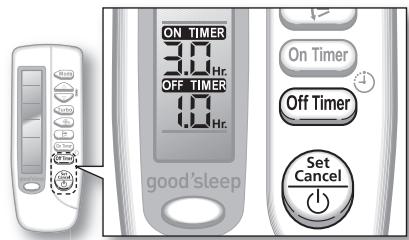

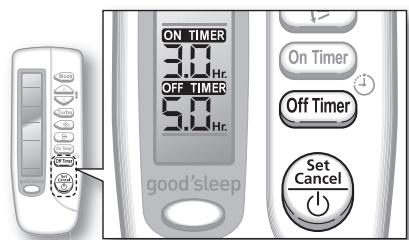

Régler l’heure à l’aide du bouton On Timer. Appuyer sur le bouton On/Off & Set/Cancel pour activer la Minuterie On. Voir page 21 pour de plus amples informations relatives à Minuterie On.

2. Paramétrer la Minuterie Off.

Appuyer sur le bouton Off Timer. Régler l’heure à l’aide du bouton Off Timer. Appuyer sur le bouton On/Off & Set/Cancel pour activer la Minuterie Off. Une fois l’heure programmée, il existe deux options possibles: L’heure de Minuterie On est avant l’heure de Minuterie Off Le climatiseur s’allumera et s’éteindra automatiquement. Le paramétrage doit être effectué lorsque le climatiseur est éteint. Par exemple, si Minuterie On est paramétrée sur 3 heures et Minuterie Off sur 5 heures, le climatiseur s’éteindra automatiquement 3 heures après l’heure paramétrée puis fonctionnera les 2 heures suivantes avant de s’éteindre automatiquement. L’heure de Minuterie On est après l’heure de Minuterie Off Le climatiseur s’éteindra puis s’allumera automatiquement. Le paramétrage doit être effectué lorsque le climatiseur fonctionne. Par exemple, si Minuterie On est paramétrée sur 3 heures et Minuterie Off sur 1 heure, le climatiseur s’éteindra automatiquement une heure après l’heure paramétrée puis rester éteint les 2 heures suivantes avant de s’allumer automatiquement. Voir page 22 pour de plus amples informations relatives à Minuterie Off.

Désactivation de la combinaison de ma minuterie

1. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande.

Minuterie On et Minuterie Off seront tous deux annulés et les indicateurs disparaîtront.

utilisation des fonctions avancées _23

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

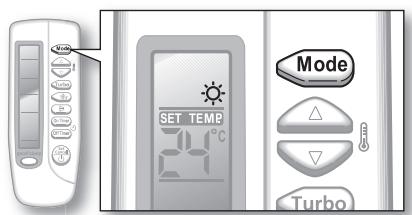

économisant de l’énergie et vous offrant un sommeil profond. Le mode paramétré lorsque le climatiseur est allumé. 1. Paramétrer le mode de fonctionnement. Appuyer sur le bouton Mode de la télécommande jusqu’à ce que Cool/Heat (Froid/Chaud) apparaisse sur l’affichage de la télécommande.

est uniquement disponible en mode Cool/Heat (Froid/Chaud).

2. Appuyer sur le bouton

de la télécommande.

L’indicateur apparaît et l’indicateur Minuterie

Off clignote sur l’affichage de la télécommande.

3. Paramétrer la durée souhaitée pendant laquelle le climatiseur reste allumé.

La durée de la fonction est, par défaut, paramétrée sur 8 heures. Appuyer sur le bouton de la télécommande pour changer l’heure pendant que l’indicateur de Minuterie Off clignote. Il est possible de programmer l’heure jusqu’à 12 heures à l’avance. Les 3 premières heures, il est possible de changer l’heure toutes les 30 minutes, au-delà de ces 3 heures, il est possible de modifier l’heure d’une heure à la fois. 4. Appuyer sur le bouton On/Off

& Set/Cancel de la télécommande pour l’activer.

La télécommande affichera l’heure que vous avez paramétrée.

Une fois la durée écoulée, le climatiseur s’éteindra automatiquement puis l’indicateur n’est pas paramétré dans les 10 secondes, le climatiseur disparaît. Si le mode arrêtera le paramétrage. • La température, la vitesse du ventilateur ainsi que le balayage de l’heure peuvent être réglés en mode Heat (Chaud). avoir paramétré • Il est possible de régler la température et le climatiseur règle automatiquement la vitesse du ventilateur/le balayage d’air une fois paramétré en mode Cool (Froid).

24_ utilisation des fonctions avancées

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

Les trois étapes de la fonction sommeil en été et en hiver.

vous empêche de rencontrer des problèmes de

Sommeil léger : Vous permet de trouver le sommeil en faisant baisser la température.

Sommeil profond : Permet de détendre votre corps et augmente légèrement la température. Mode réveil : vous permet de vous réveiller avec un air intermittent agréable et vous permet de vous sentir détendu. sur plus de 5 heures. Vous risquez • Paramétrer la Minuterie Off du mode d’avoir un sommeil perturbé si la fonction est paramétrée sur une durée trop courte ou trop longue. Le paramétrage par défaut est de 8 heures. • Si le mode est paramétré sur une durée de moins de 4 heures, l’opération cessera à l’heure paramétrée. Si le mode est paramétré sur une durée de plus de 5 heures, l’étape Réveil fonctionnera pendant une heure avant l’arrêt de la fonction. • Il est recommandé de paramétré la température entre 25°C et 27°C pour le refroidissement et entre 21°C et 23°C pour le chauffage. Mode Cool (Froid) Temp.

Lorsque la durée paramétrée est supérieure à 8 heures, la section se répétera.

& Set/Cancel de la télécommande.

paramétré sera annulé et l’indicateur

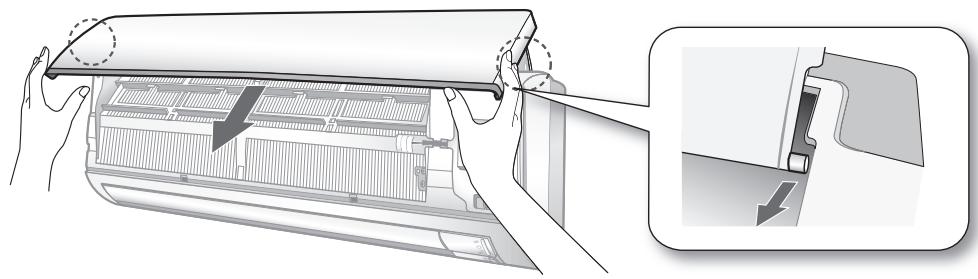

Filtre à air Le filtre à air en mousse lavable capture de grandes particules provenant de l’air. Le filtre peut être nettoyé à l’aide d’un aspirateur ou lavé à la main. 1. Enlever le panneau frontal. Saisir fermement la surface rainurée des deux côtés du panneau avant puis lever le bas du panneau avant jusqu’à ce qu’il se bloque. 2. Saisir la poignée et la lever. Puis tirer le filtre à air vers soi.

3. Nettoyer le filtre à air à l’aide d’un aspirateur ou d’un pinceau doux S’il y a trop de poussière, le passer sous l’eau et le faire sécher dans un endroit ventilé.

• Afin d’obtenir de meilleures conditions de fonctionnement, recommencer toutes les deux semaines.

• Si le filtre à air sèche dans un endroit confiné (ou humide), des odeurs peuvent apparaître. Si cela se produit, le re-nettoyer et le faire sécher dans un endroit bien a? 4. Réinsérer le filtre à air à sa place. 5. Fermer le panneau avant.

26_ nettoyage et entretien

3. Nettoyer le filtre à l’aide d’un aspirateur ou d’un pinceau doux Puis rincer-le sous l’eau et sécher-le dans un endroit aéré.

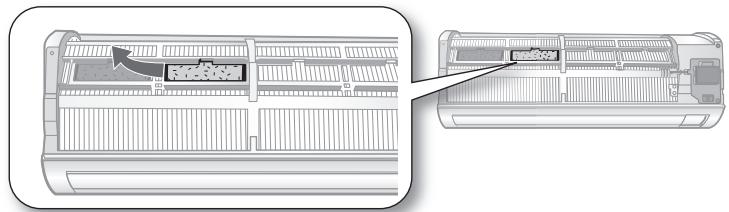

4. Remettre le filtre anti-allergie.

5. Ouvrir le panneau avant. Nettoyer le filtre anti-allergie tous les 3 mois. La fréquence de nettoyage peut varier selon les conditions d’utilisation et environnementales.

nettoyage et entretien _27

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

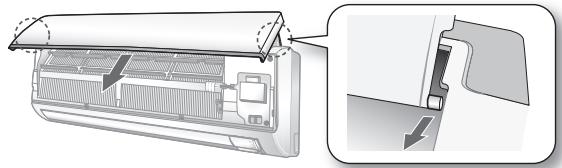

Le nettoyant du filtre désodorisant est simple, il suffit de le retirer et de le remplacer par un autre. 1. Enlever le panneau frontal. Saisir fermement la surface rainurée des deux côtés du panneau avant puis lever le bas du panneau avant jusqu’à ce qu’il se bloque.

2. Faire glisser le filtre désodorisant (couleur noire) pour le retirer de la fente.

• Le filtre désodorisant peut être placé dans n’importe laquelle des 4 fentes situées sous le filtre à air.

• Le panneau avant de votre climatiseur n’est pas détachable. 3. Remettre le filtre désodorisant. 4. Fermer le panneau avant. • La fréquence de remplacement du filtre désodorisant varie en fonction des conditions d’utilisation et environnementales. • Le fait d’avoir installé les filtres désodorisant et anti-allergie à l’envers, n’affecte en aucun cas le système de filtration.

28_ nettoyage et entretien

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

Se référer au tableau suivant pour entretenir correctement le climatiseur. Type Nettoyer le tuyau de drain condensé (2)

(1) Les opérations décrites doivent être effectuées plus fréquemment si le lieu d’installation est très poussiéreux. (2) Ces opérations doivent toujours être effectuées par un personnel qualifié. Pour des informations plus détaillées, voir le manuel d’installation.

nettoyage et entretien _29

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

Cette protection interne fonctionne si une erreur interne survient dans le climatiseur. Type

Le climatiseur ne se met pas immédiatement en marche de manière à protéger le compresseur de l’unité extérieure.

Si la pompe chauffante est en mode Chauffage, le cycle de dégivrage se met en marche pour retirer le gel de l’unité extérieure qui a pu se former en raison des faibles températures.

Le ventilateur interne s’éteint automatiquement et se remet en route une fois le cycle de dégivrage terminé.

30_ nettoyage et entretien

AVXWN｣ｪ｣ｪ_IB_F_29217.indd

• En raison du mécanisme de protection, l’appareil ne se met pas en marche immédiatement de manière à éviter une surchauffe de l’unité. Le climatiseur démarrera dans 3 minutes.

Le climatiseur ne fonctionne pas du tout.

• • Appuyer sur le bouton Mode de la télécommande pour choisir un autre mode.

L’air frais (chaud) ne sort pas du climatiseur.

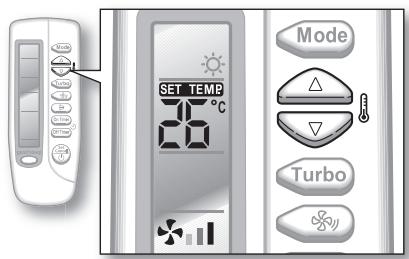

• Vérifier que la température sélectionné est plus élevée (ou plus basse) que la température actuelle. Appuyer sur le bouton Température  ou  de la télécommande pour changer le paramétrage des températures. Appuyer sur le bouton Température  ou  pour baisser ou augmenter la température.

• Vérifier que le climatiseur ne vient pas juste d’être allumé. Si tel est le cas, attendre 3 minutes. L’air frais ne sort pas afin de protéger le compresseur de l’unité extérieure. • Vérifier que le climatiseur n’est pas installé dans un endroit directement à la lumière directe du soleil.

La vitesse du ventilateur ne change pas.

• Vérifier que le mode sélectionné n’est pas Auto ni Sec.

Le climatiseur règle automatiquement la vitesse du ventilateur sur Auto en mode Auto/Sec.

La minuterie ne fonctionne pas.

• Vérifier que le bouton On/Off

Il y a des odeurs dans la pièce lorsque l’unité fonctionne.

• Vérifier que l’appareil ne fonctionne pas dans un lieu enfumé ou qu’une odeur ne provienne pas de l’extérieure. Faire fonctionner le climatiseur en mode Ventilateur ou ouvrir les fermer pour renouveler l’air de la pièce.

Le climatiseur émet des sons de « bulles ».

• On peut entendre un son de “bulles” lorsque le réfrigérant circule dans le compresseur. Laisser le climatiseur fonctionner dans un mode sélectionné.

De l’eau goutte des lames du flux d’air.

• Vérifier que le climatiseur ne refroidit pas depuis un long moment avec les lames du flux d’air orientées vers le bas. La condensation peut entraîner une différence de température.

La télécommande ne fonctionne pas.

Vérifier qu’il n’y ait pas de coupure de courant. Vérifier les fusibles S’assurer qu’ils n’ont pas sauté.

& Set/Cancel de la télécommande n’a pas été

appuyé une fois l’heure paramétrée.

Vérifier que les piles ne sont pas à plat.

S’assurer que les piles sont correctement installées. S’assurer que rien n’entrave le capteur de votre télécommande. Vérifier qu’aucun appareil à forte lumière ne situe à proximité du climatiseur. La lumière forte provenant des ampoules fluorescentes ou de néons peut interrompre les ondes électriques.

Si l’opération de refroidissement est utilisée sous une température supérieure à 32°C (température intérieure), le refroidissement ne peut pas fonctionner à pleine capacité.
