Type de produit	Climatiseur monobloc
Capacité de refroidissement	6000 BTU
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	700 x 400 x 300 mm
Poids	25 kg
Compatibilités	Compatible avec les fenêtres de type coulissant
Type de réfrigérant	R410A
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	54 dB(A) en mode refroidissement
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Protection contre les surcharges électriques, conforme aux normes CE
Informations générales	Idéal pour les pièces jusqu'à 25 m², installation facile

FOIRE AUX QUESTIONS - AV-XCMH060EA SAMSUNG

Comment réinitialiser le SAMSUNG AV-XCMH060EA ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez 30 secondes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de l'allumer avec un autre appareil sur la même prise.

Comment nettoyer le filtre de l'appareil ?

Retirez le filtre de l'appareil, rincez-le à l'eau froide et laissez-le sécher complètement avant de le replacer.

Quelle est la capacité de refroidissement du SAMSUNG AV-XCMH060EA ?

La capacité de refroidissement est de 6000 BTU, ce qui convient pour une pièce d'environ 25 à 30 m².

L'appareil fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement. Si le bruit est excessif, vérifiez que l'appareil est correctement installé et que rien ne bloque les ventilateurs.

Comment régler la température sur l'appareil ?

Utilisez le panneau de contrôle ou la télécommande pour régler la température souhaitée en utilisant les flèches haut et bas.

L'appareil ne refroidit pas correctement, que faire ?

Assurez-vous que les filtres sont propres et qu'aucun objet n'entrave l'entrée ou la sortie d'air. Si le problème persiste, contactez le service après-vente.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site web de Samsung dans la section Support ou dans le carton de l'appareil.

Comment changer le mode de fonctionnement (refroidissement/chauffage) ?

Utilisez le bouton de mode sur le panneau de contrôle ou la télécommande pour passer d'un mode à l'autre.

L'appareil consomme-t-il beaucoup d'énergie ?

Le SAMSUNG AV-XCMH060EA est conçu pour être économe en énergie, avec une classe énergétique de A, ce qui permet de réduire les coûts d'électricité.

MODE D'EMPLOI AV-XCMH060EA SAMSUNG

1 way cassette : AVXC1**
2 way cassette : AVXC2**
4 way cassette : AVXC4**

AVXCM** (mini)

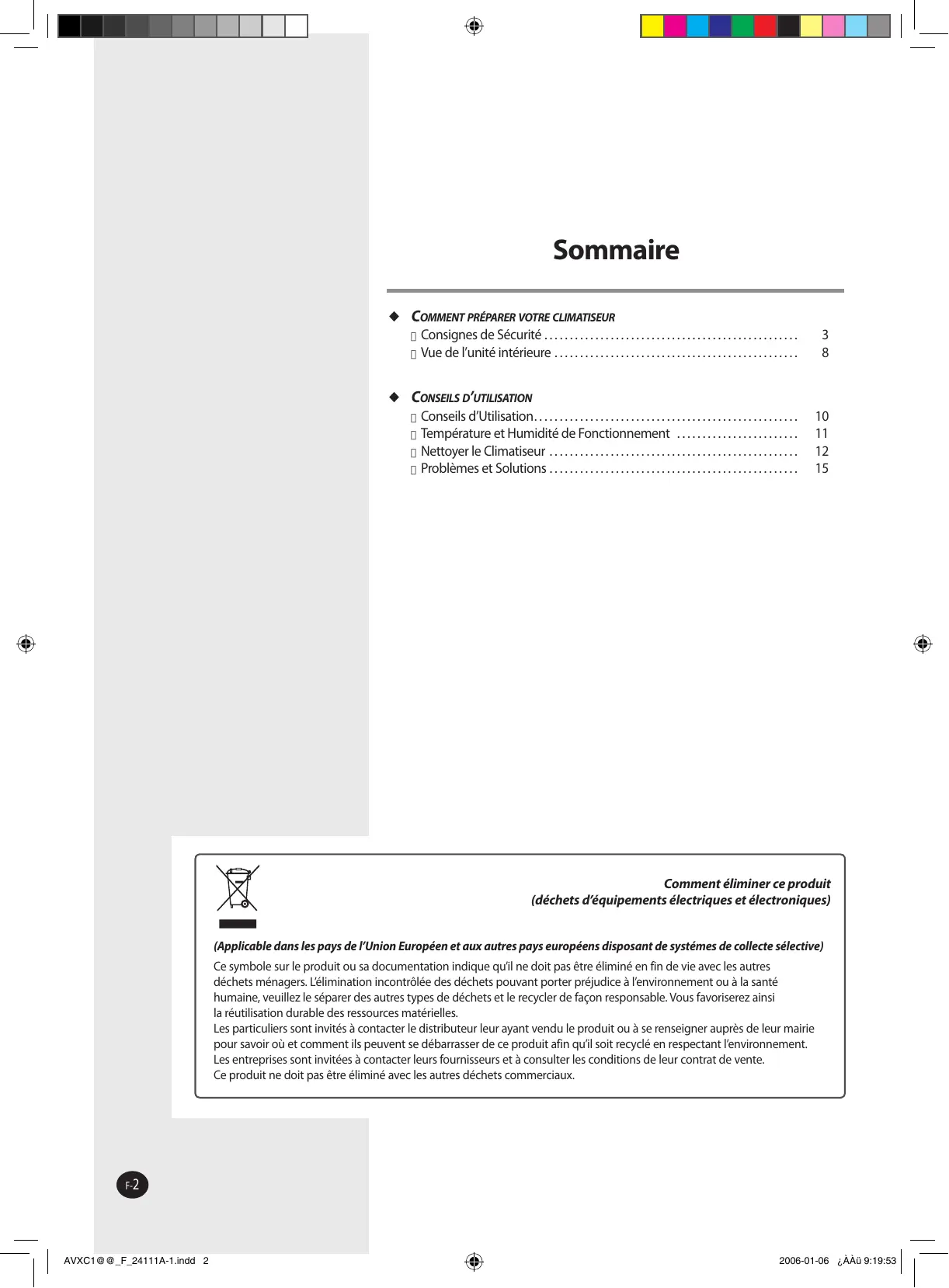

□ Consignes de Sécurité .... 3
□Vue de l'unité intérieure 8

CONSEILS D'UTILISATION

□ Conseils d'Utilisation.... 10
□ Température et Humidité de Fonctionnement 11
□ Nettoyer le Climatiseur 12
□ Problèmes et Solutions 15

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.

Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Enregistrez vos produits Samsung en vous connectant sur : www.samsung.com/global/register

Consignes de Sécurité

Vous devez prendre des précautions de sécurité suivantes lors de l'utilisation du climatiseur.

AVERTISSEMENT

- Le risque de choc électrique peut provoquer la blessure ou la mort. - Débranchez toutes les sources d'alimentation électrique externe avant l'utilisation, l'installation ou le nettoyage. • L'installation doit être assurée par le fabricant ou un agent de service ou un mécanicien qualifié afin d'éviter un danger.

LORS DE L'INSTALLATION

▶ Ne pas installer le climatiseur où il y a le gaz combustible.

▶ Ne pas installer l'unité extérieure où il y a le risque de chute comme sur un haut mur externe ou l'extérieur de la terrace.

▶ Mettez à la terre le conducteur de terre et ne pas le brancher au tuyau de gaz, d'eau ou au câble de téléphone.

Contactez le centre de service si le climatiseur est sous l'eau.

CONCERNANT L'ALIMENTATION

▶ Ne pas tirer le câble électrique ou toucher la prise de courant avec les mains mouillées.

▶ Ne pas plier le câble électrique par force ou le climatiseur pour éviter la panne.

Installez l'interrupteur et le disjoncteur réservés au climatiseur.

Utilisez la source d'alimentation avec le câblage séparé réservé au climatiseur.

Utilisez le fusible du courant nominal.

Si la prise de courant est endommagée, faites-la remplacer par le fabricant ou un mécanicien qualifié pour éviter le risque.

AVERTISSEMENT

PENDANT LE FONCTIONNEMENT

Les utilisateurs de ce produit sont pries de ne pas tenter de le réparer par eux – mêmes. Ils sont demandés de contacter directement un centre de service désigné ou le magasin où ils ont acheté le produit.

Ne jamais mettre aucun obstacle en face de l'unité. Assurez-vous que l'unité est ventilée correctement tout le temps. Ne pas mettre de vêtements ou d'autres matériels là dessus.

▶ Ne pas mettre aucun matériel pour que les enfants ne marchent pas au dessus.

Ne jamais renverser toute sorte de liquide dans l'unité. Si cela se produit, débranchez la prise de courant ou éteindre l'émetteur principal de l'unité puis contactez un centre de service autorisé.

Si vous n'utilisez pas la télécommande sans fil pour une durée prolongée, enlevez les batteries si possible.

▶ Ne pas raccorder le chauffage électrique au climatiseur ou le réparer par vous même.

▶ Ne jamais insérer rien entre les lames de sortie d'air car cela risque d'abîmer le ventilateur et pourrait entraîner la blessure. Gardez les enfants loin de l'unité.

Lors d'utilisation d'une telecommande sans fil, la distance ne doit pas être plus de 7 metres depuis le climatiseur. (Si possible)

AVERTISSEMENT

SE DÉBARASSER DE L'UNITÉ

Avant de jeter le dispositif, il est nécessaire de retirer les batteries et de les enlever sûrement pour le recyclage.

Lorsque vous avez besoin de vous débarasser de l'unité, consultez votre marchand. Si les conduits sont enlevés incorrectement, le fluide frigorigène peut couler et entre en contact avec votre peau, ce qui risque de provoquer la blessure. Cela pollue l'environnement de débloquer dans l'atmosphère.

Recyclez ou débarrassez-vous du matériel d'emballage de ce produit dans le respect de l'environnement.

ATENTION

LORS DE L'INSTALLATION

Installez le climatiseur à l'abri du rayon solaire ou du chauffage, et surtout de l'eau.

Installez l'unité extérieure pour laisser sortir l'air déchargé correctement. Evitez un endroit qui risque de déranger votre voisin par les bruits.

Installez le tuyau d'évacuation pour que l'eau coule sûrement et correctement.

Installez l'unité extérieure not to reach heat to the passage ou à plus de 2 cm de la terre lors de l'installation sur la route.

ATENTION

CONCERNANT L'ALIMENTATION

Débranchez le disjoncteur lorsque vous n'utilisez pas le climatiseur pour une durée prolongée pour économiser l'énergie.

Contactez le centre de service ou le fabricant si vous voulez réparer le climatiseur.

Contactez le centre de service après avoir éteint le climatiseur s'il y a un bruit étrange ou une odeur brûlante ou une fumée.

PENDANT LE FONCTIONNEMENT

▶ Ne pas ouvrir la grille avant pendant le fonctionnement.

Evitez que l'air froid et chaud parviennent directement à des gens, aux animaux domestiques, ou à des plantes pour une durée prolongée.

Evitez que l'eau entre dans le climatiseur.

▶ Ne pas utiliser le climatiseur longtemps dans une sale ou dans un endroit où il y a un bébé ou une personne âgée.

▶ Ne pas marcher sur le climatiseur ou placer un objet lourd au dessus.

▶ Ne pas boire d'eau du climatiseur.

PENDANT LE FONCTIONNEMENT

▶ Ne pas toucher les tuyaux relies au climatiseur.

▶ Ne pas utiliser le climatiseur pour maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

▶ Ne pas infliger de choc excessif au climatiseur.

DIVERS

▶ Assurez-vous que le filtre d'air n'est pas exposé au rayon solaire direct.

L'appareil n'est pas fait pour l'usage de petits enfants ou des handicappés sans surveillance : les petits enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

Le courant maximal est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité de l'énergie.

▶ Eteignez le climatiseur et si le ventilateur s'arrête de fonctionner, nettoyez le climatiseur.

▶ Ne pas nettoyer le climatiseur en vaporisant de l'eau directement ou avec du benzène, du diluant ou de l'alcool.

La surface de l'échangeur de chaleur est affûtée, donc faites attention lors du nettoyage.

Nettoyez le filtre d'air toutes les deux semaines.

Assuerz-vous d'insérer le filtre d'air.

Les unités peuvent différer selon le modèle.

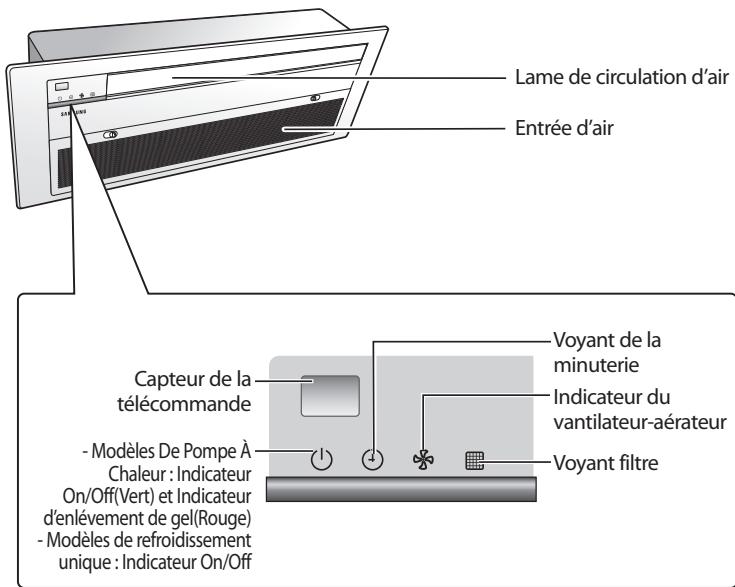

Unité intérieure

AVXC1\*\*

Lame de circulation d'air Entrée d'air Capteur de la télécommande - Modèles De Pompe À Chaleur : Indicateur On/Off(Vert) et Indicateur d'enlèvement de gel(Rouge) - Modèles de refroidissement unique : Indicateur On/Off Voyant de la minuterie Indicateur du vantilateur-aérateur Voyant filtre

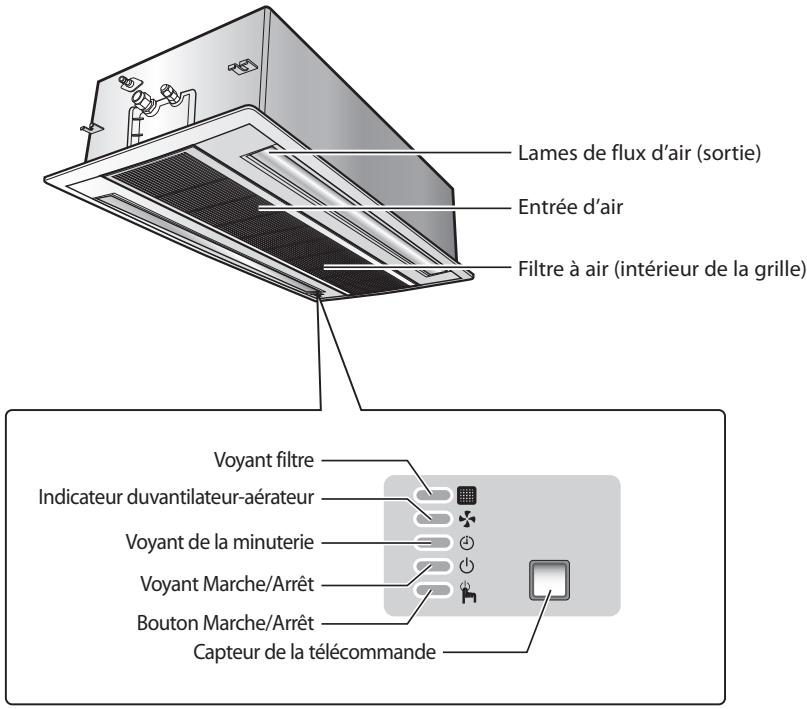

Unité intérieure

AVXC2\*\*

Lames de flux d'air (sortie) Entrée d'air Filtre à air (intérieur de la grille) Voyant filtre Indicateur duvantilateur-aérateur Voyant de la minuterie Voyant Marche/Arrêt Bouton Marche/Arrêt Capteur de la télécommande

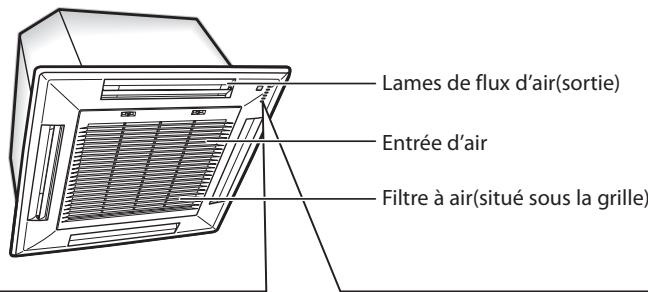

Unité intérieure

AVXC4\*\* / AVXCM\*\*

Lames de flux d'air(sortie) Entrée d'air Filtre à air(situé sous la grille)

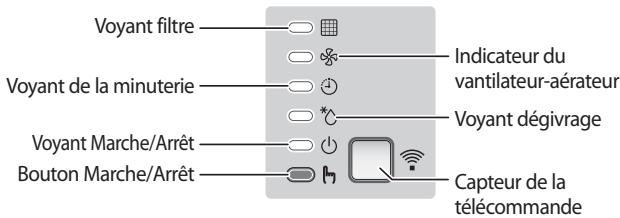

Voyant filtre Indicateur du vantilateur-aérateur Voyant de la minuterie Voyant dégivrage Voyant Marche/Arrêt Bouton Marche/Arrêt Capteur de la télécommande

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatiseur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieure chaute, la capacité à chauffer du climatiseur diminuera églaiement.Si la pièce n'est pas encore assez chaude, il est recommandé d'utiliser un appareil de chauffage supplémentaire.
Gelée & Dégivrage	Lorsque la température extérieure est faible et le taux d'humidité élevé, du givre peut se former sur l'unité extérieur en mode HEAT.Si c'est le cas:◆ Le climatiseur ne chauffe plus.◆ Le mode de dégivrage se déclenchera automatiquement pour une durée d'environ 10 minutes.◆ La vapeur d'eau produite sur l'unité extérieure dans le mode de dégivrage est sans danger.Aucune intervention de votre part n'est nécessaire ; au boutd'environ sept minutes, le climatiseur se remet en marche normalement.
Températures iintérieure et extérieure élevées	Si les températures intérieure et extérieure sont élevées et si le climatiseur fonctionne en mode HEAT, le ventilateur de l'unité extérieure et le compresseur peuvent s'arrêter momentanément.Ceci est normal ; attendre simplement jusqu'à ce que le climatiseur se remette en marche.
Coupure de courant	En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans le dernier mode de fonctionnement utilisé.

Température et Humidité de Fonctionnement

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à...	Alors...
Une température élevée	Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile	Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé	Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	-20°C à 24°C environ	27°C maximum	-
Refroidissement	-5°C à 43°C environ	21°C à 32°C environ	80% maximum
Séchage	-5°C à 43°C environ	21°C à 32°C environ	-

* La température standardisée pour le chauffage est de 7°C.

Si la température extérieure descend en dessous de 0°C, la capacité de chauffage peut diminuer en fonction de la température réglée.

Si l'opération refroidissante est utilisée à plus de 32°C

(température intérieure), alors il n'est pas refroidi avec la capacité complète.

Afin de profiter au maximum du climatiseur, il est important de le nettoyer régulièrement pour enlever la poussière accumulée dans le filtre à air.

PORTANT

Avant de nettoyer le climatiseur, le mettre hors tension en le débranchant au niveau de la prise secteur.

AVXC1\*\*

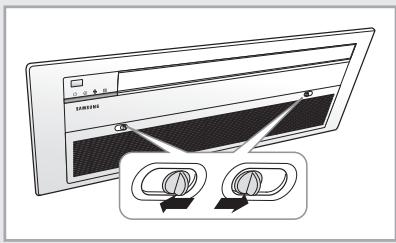

1 Ouvrir la grille frontale en tirant sur les taquets de l'unité.

PORTANT

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de sûreté ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sûreté.
2-2 Ouvrir la grille frontale à environ 45° et la tirer vers l'avant.

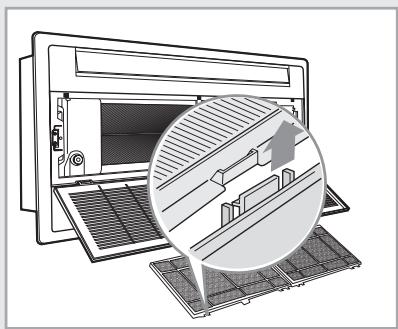

3 Retirez les filtres d'air.

4 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une broche. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement.
5 Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil.
6 Lorsque vous avez terminé, insérez les filtres d'air dans la grille avant.
7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois.
8 Remonter la grille frontale es les attaches de sûreté.

Note

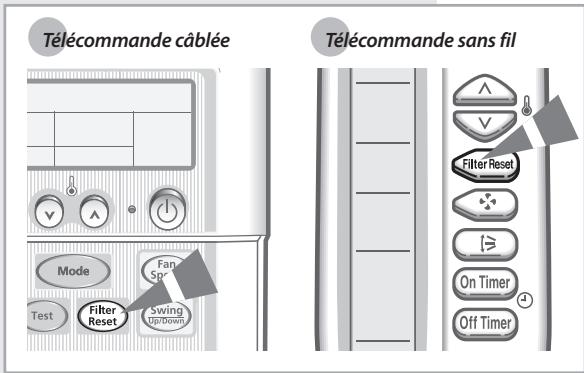

Après avoir remonté le climatiseur, appuyer sur le bouton Filter Reset.

Télécommande câblée Mode Fan Spr Test Filter Reset Swing Up/Down Télécommande sans fil Filter Reset On Timer Off Timer

AVXC2\*\*

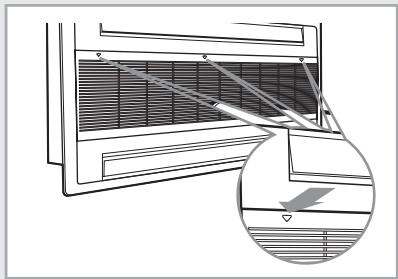

1 Ouvrez la grille avant en poussant sur les deux cotés et le centre.

PORTANT

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de sûreté ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sûreté.

2-2 Ouvrir la grille frontale à environ 45° et la tirer vers l'avant.

3 Sortir le filtre à air.

4 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une broche. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement.

Note

Après avoir installé le "Bio-Pure Filter", s'assurer de ne pas verser de liquide sur le filtre.

5 Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil.

6 Lorsque vous avez terminé, insérez les filtres d'air dans la grille avant.

7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois.

8 Remonter la grille frontale es les attaches de sûreté.

Note

Vous pouvez utiliser les 2 points de l'unité intérieure lors de l'installation de la grille frontale et des attaches de sûreté.

Note Après avoir remonté le climatiseur, appuyer sur le bouton Filter Reset.

Attache de sûreté

Nettoyer le Climatiseur (suite)

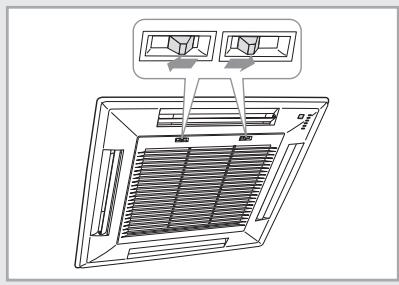

Ouvrir la grille frontale en tirant sur les taquets de l'unité.

IMPORTANT

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de sûreté ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sûreté.
2-2 Ouvrir la grille frontale à environ 45° et la tirer vers l'avant.

3 Retirez les filtres d'air.

4 Enlevez toute poussière accumulée sur les filtres d'air avec un aspirateur ou une broche. Si la couche de poussière est très importante, plonger le filtre à air dans un détergent liquide chaud, puis le secouer verticalement.

Note Après avoir installé le "Bio-Pure Filter", s'assurer de ne pas verser de liquide sur le filtre.

5 Après le séchage, laissez-le sécher complètement dans une zone à l'abri du rayon de soleil.
6 Lorsque vous avez terminé, insérez les filtres d'air dans la grille avant.
7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une brosse environ une fois par mois.
8 Remonter la grille frontale es les attaches de sûreté.

Note Vous pouvez utiliser les 4 points de l'unité intérieure lors de l'installation de la grille frontale et des attaches de sûreté.

Note Après avoir remonté le climatiseur, appuyer sur le bouton Filter Reset.

Télécommande câblée Mode Test Fan Sp Filter Reset Swing Op/Down Télécommande sans fil Filter Reset On Timer Off Timer

Avant de contacter le centre de service après-vente, exécutez des simples vérifications suivantes. Elles peuvent économiser votre temps et frais d'appel inutile.

Problème	Explications / Solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez si l'appareil est allumé et faites le fonctionner à nouveau.◆ Vérifiez si le disjoncteur est éteint.◆ Vérifiez si Off Timer est mis.
La température n'est pas ajustée.	◆ Vérifiez si le mode Fan(Ventilation) est sélectionné.
Le climatiseur ne fonctionne pas dans le mode de réchauffement.	◆ Vérifiez si le climatiseur est un modèle qui ne supporte que le refroidissement.◆ Vérifiez si la télécommande est un modèle qui ne supporte que le refroidissement.
L'air frais / chaud ne sort pas du climatiseur.	◆ Vérifiez si la temperature réglée est plus haute / basse que la température actuelle.◆ Vérifiez si vous avez sélectionné le mode ventilation.Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec.◆ Vérifiez si le filtre d'air est bloqué par des saletés. Nettoyez le filtre d'air régulièrement.◆ Vérifiez s'il y a une couverture sur l'unité extérieure ou un obstacle.Enlevez la couverture ou l'obstacle.◆ Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct◆ Il est possible que la fenêtre ou la porte soit ouverte.◆ Vérifiez si vous avez juste éteint le climatiseur.Cela prend environ trois minutes pour refroidir ou réchauffer la salle.◆ Vérifiez si le serpentin de refrigeration est trop long.
La vitesse de ventilateur n'est pas ajustée.	◆ En mode Auto ou Sec, la vitesse de ventilateur est sélectionnée automatiquement.
La télécommande ne fonctionne pas.	◆ Vérifiez si la batterie est déchargée. Remplacez la batterie.◆ Vérifiez si le capteur de la télécommande est bloqué.◆ Vérifiez si le climatiseur est placé près d'une forte lumière.
La télécommande avec fil ne fonctionne pas.	◆ Vérifiez siTESTest affiché sur la télécommande avec fil. Si c'est le cas, éteignez le climatiseur et le disjoncteur, puis contactez le centre de service.
La minuterie n'est pas réglée.	◆ Vérifiez si vous avez appuyé sur lebouton après avoir sélectionné l'heure.
Le climatiseur ne s'éteint pas avec la télécommande avec fil.	◆ Vérifiez si vous avez mis la télécommande avec fil pour la commande du groupe.
Une odeur se diffuse dans la salle pendant l'opération	◆ Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeurAérez la salle ou sélectionnez le mode Ventilation pour 1 à 2 heures.
L'indicateur de l'unité intérieure clignote.	◆ Appuyez sur lebouton pour allumer le climatiseur à nouveau..Eteignez le disjoncteur et rallumez-le.
Le climatiseur émet un son étrange.	◆ Il peut y avoir du bruit lorsque l'écoulement du gaz frigorigène change en fonction de l'utilisation du climatiseur.◆ Si vous appuyez sur lebouton, la pompe de vidange à l'intérieur du climatiseur peut produire du bruit.◆ Si vous appuyez sur lebouton, vous entendrez peut-être un bruit provenant de la lame de flux d'air détecté par le climatiseur.
L'eau tombe depuis la partie de raccordement de l'unité extérieure.	◆ L'eau peut se former à cause de la différence de la température.

SAMSUNG

ELECTRONICS

Contact SAMSUNG WORLD WIDE
