MODE D'EMPLOI LASERJET CP1515N HP

• Imprimante HP Color LaserJet série CP1510 Guide de l'utilisateur Copyright et licence Marques commerciales © 2007 Copyright Hewlett-Packard Development Company, L.P. Adobe® AdobePhotoShop® et PostScript® sont des marques de Adobe Systems Incorporated. Il est interdit de reproduire, adapter ou traduire ce manuel sans autorisation expresse par écrit, sauf dans les cas permis par les lois régissant les droits d'auteur. Energy Star® et le logo Energy Star® sont des marques déposées de l'agence américaine pour la protection de l'environnement (EPA). Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis. Corel® est une marque ou une marque déposée de Corel Corporation ou Corel Corporation Limited. Les seules garanties des produits et services HP sont exposées dans les clauses expresses de garantie fournies avec les produits ou services concernés. Le contenu de ce document ne constitue en aucun cas une garantie supplémentaire. HP ne peut être tenu responsable des éventuelles erreurs techniques ou éditoriales de ce document. Microsoft®, Windows® et Windows® XP sont des marques de Microsoft Corporation déposées aux Etats-Unis. Numéro de référence : CC378-90912 Edition 3, 11/2007 Windows Vista™ est une marque ou une marque déposée de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays. Sommaire 1 Introduction Comparaison des produits p. 2
• Fonctionnalités du produit p. 3
• Description p. 5
• Vue avant p. 5
• Vues arrière et latérale p. 5
• Présentation du panneau de commande p. 6

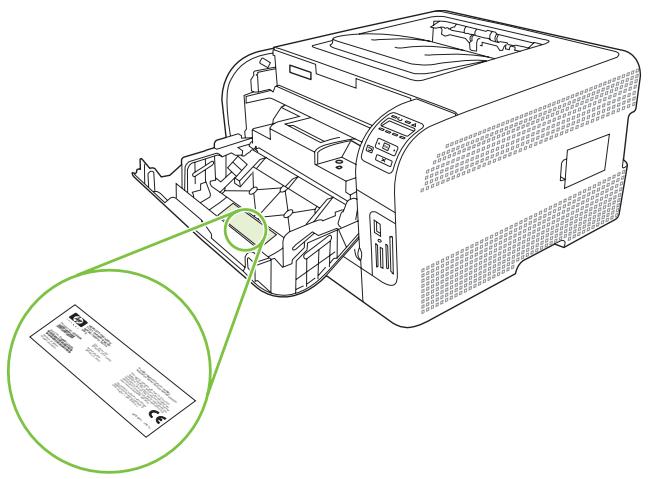

• Numéros de modèle et de série p. 7
• 2 Logiciels Logiciel du produit p. 10
• Systèmes d'exploitation et pilotes d'imprimante pris en charge p. 11
• Pilotes supplémentaires p. 12
• Priorité des paramètres d'impression p. 13
• Ouverture du pilote d'imprimante et modification des paramètres d'impression p. 14
• Suppression du logiciel des systèmes d'exploitation Windows p. 15
• Utilitaires p. 16
• Logiciel pour Windows p. 16
• HP ToolboxFX p. 16
• Logiciel pour Macintosh p. 16
• Fichiers PPD p. 16
• Configuration d'un produit à l'aide d'un Macintosh p. 16
• Logiciel Alertes d'état p. 16
• Logiciels destinés aux réseaux p. 17
• HP Web Jetadmin p. 17
• Serveur Web intégré p. 17
• Linux p. 17
• 3 Papier et supports d’impression Comprendre l'utilisation du papier et du support d'impression p. 20
• Papiers et formats de support d'impression pris en charge p. 21
• Types de papier et capacité de bac pris en charge p. 23
• Recommandations pour papiers ou supports d'impression spéciaux p. 24
• Chargement du papier et des supports d'impression p. 25

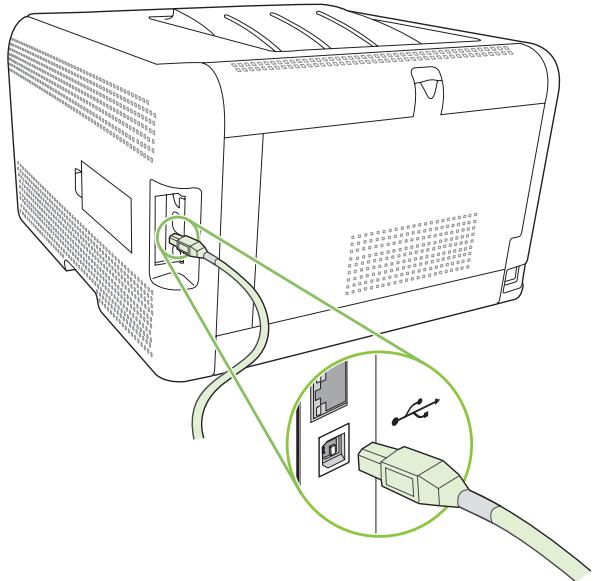

• 4 Configuration E/S Connexion USB p. 28

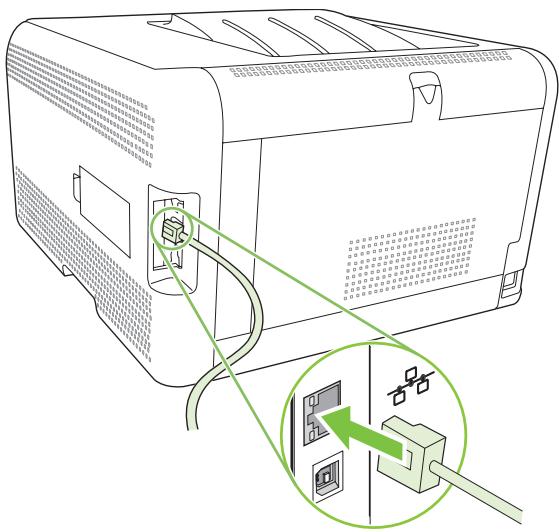

• Connexion réseau p. 29
• FRWW iii Configuration réseau p. 30
• Configuration du produit pour une utilisation en réseau p. 30
• Configurez la connexion à un port réseau (mode direct ou impression sur un serveur homologue) p. 30
• Utilisation du serveur Web intégré ou de HP ToolboxFX p. 31
• Définition d'un mot de passe système p. 31
• Utilisation du panneau de commande du produit p. 31
• Configuration des paramètres TCP/IP p. 31
• Configuration manuelle p. 31
• Configuration automatique p. 32
• Affichage ou non de l'adresse IP sur le panneau de commande p. 32
• Configuration du partage de carte mémoire p. 33
• Configuration de la jonction automatique p. 33
• Configuration des services réseau p. 33
• Rest. régl usine (paramètres réseau) p. 33
• Protocoles réseau pris en charge p. 34
• TCP/IP p. 35
• Internet Protocol (IP) p. 35
• Transmission Control Protocol (TCP) p. 35
• Adresse IP p. 35
• Configuration des paramètres IP p. 35
• Protocole DHCP (Dynamic Host Configuration Protocol) p. 36
• BOOTP p. 36
• Sous-réseaux p. 36
• Masque de sous-réseau p. 36
• Passerelles p. 36
• Passerelle par défaut p. 36
• 5 Tâches d'impression Utilisation des fonctions du pilote d'imprimante Windows p. 38
• Modification du pilote d'imprimante en fonction du type et du format du support p. 38
• Aide du pilote d'imprimante p. 38
• Annulation d'une tâche d'impression p. 39
• Création et utilisation de raccourcis d'impression sous Windows p. 39
• Impression des brochures p. 40
• Paramètres de qualité d'impression p. 40
• Impression sur des supports spéciaux p. 40
• Redimensionner les documents p. 41
• Définition de l'orientation de l'impression p. 42
• Utilisation des filigranes p. 42
• Impression sur les deux faces de la feuille (recto verso manuel) p. 42
• Impression de plusieurs pages sur une même feuille de papier sous Windows p. 43
• Utilisation des fonctions du pilote d'imprimante Macintosh p. 44
• Création et utilisation de préréglages dans Mac OS X p. 44
• Impression d'une page de couverture p. 44
• Impression de plusieurs pages sur une même feuille de papier p. 45
• Modification des options de couleur p. 45
• Arrêt d'une demande d'impression p. 46
• Interruption de la tâche d'impression en cours à partir du panneau de commande du produit p. 46

Comparaison des produits

Fonctionnalités du produit

Comparaison des produits Imprimante HP Color LaserJet série CP1510

Imprime jusqu'à 12 pages par minute (ppm) sur un support Letter ou un support A4 monochrome (noir et blanc) et 8 ppm en couleur

Bac d'alimentation prioritaire feuille à feuille (bac 1) et bac d'alimentation de 150 feuilles (bac 2)

Port USB 2.0 haute vitesse

Connexion réseau intégrée pour se connecter à des réseaux 10Base-T/100Base-TX

Modèle imagerie photo uniquement (ni)

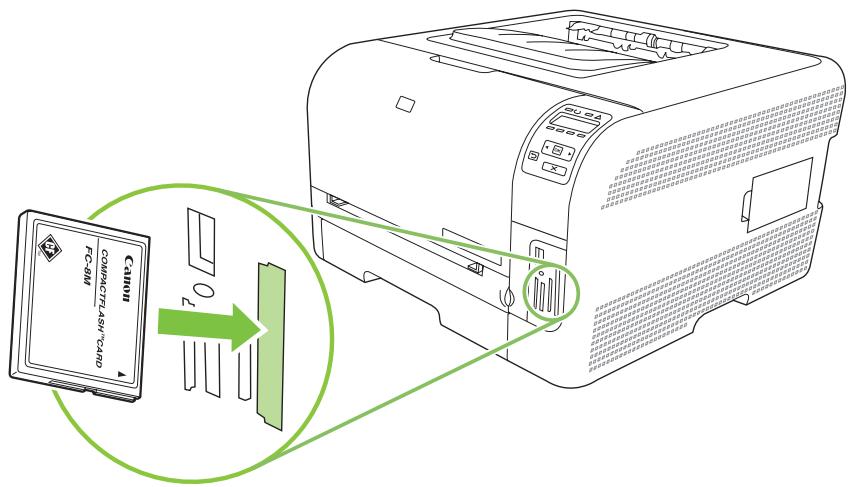

Emplacements de carte mémoire photo

Chapitre 1 Introduction

FRWW Fonctionnalités du produit Impression Mémoire

Imprime jusqu'à 8 pages par minute (ppm) en couleur et 12 ppm en noir et blanc aux formats Letter et A4.

Imprime à 600 points par pouce (ppp).

Inclut des paramètres réglables pour optimiser la qualité d'impression.

Les cartouches d'impression utilisent de l'encre HP ColorSphere. Pour plus d'informations sur la capacité des cartouches (nombre de pages imprimées), consultez la page www.hp.com/go/pageyield. La capacité réelle d'une cartouche dépend de l'usage spécifique qui en est fait.

Comprend 96 mégaoctets (Mo) de mémoire RAM Pour plus d'informations sur la mise à niveau de la mémoire du produit, reportez-vous à la section Utilisation de la mémoire à la page 95.

Mac OS X version 10.28 et ultérieure

Bac 1, bac d'alimentation prioritaire feuille à feuille.

Le bac 2 peut contenir jusqu'à 150 feuilles de support d'impression ou 10 enveloppes.

Le bac de sortie peut contenir jusqu'à 125 feuilles de support d'impression. Fonctions du pilote d'imprimante

ImageREt 3600 produit une qualité d'impression à 3 600 points par pouce (ppp) pour une impression de texte et de graphiques commerciaux rapide et de qualité. Connexions d’interface

Connexion réseau intégrée pour se connecter à des réseaux 10Base-T/100Base-TX. Fonctions écologiques

Pour déterminer l'état de qualification ENERGY STAR® de ce produit, consultez la fiche technique du produit ou la fiche de spécifications correspondante. Impression économique

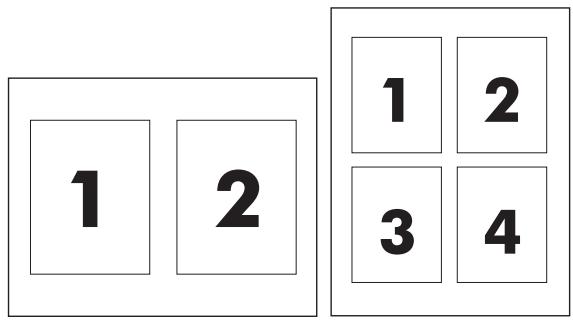

Intègre la fonction d'impression de n pages par feuille (impression de plusieurs pages sur une feuille).

Le pilote d'imprimante offre la possibilité d'imprimer en mode recto verso. Consommables

Utilise des cartouches d'impression avec de l'encre HP ColorSphere. Accessibilité

Le Guide de l'utilisateur en ligne est compatible avec les lecteurs d'écran.

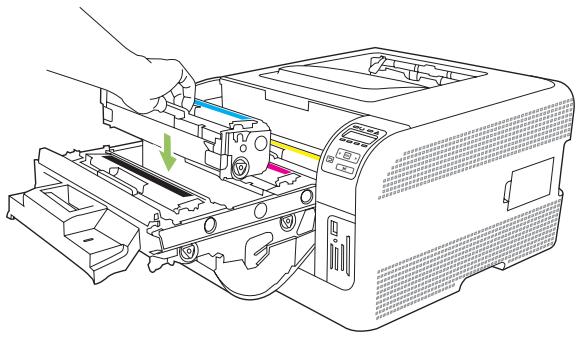

Les cartouches d'impression peuvent être installées et retirées d'une seule main.

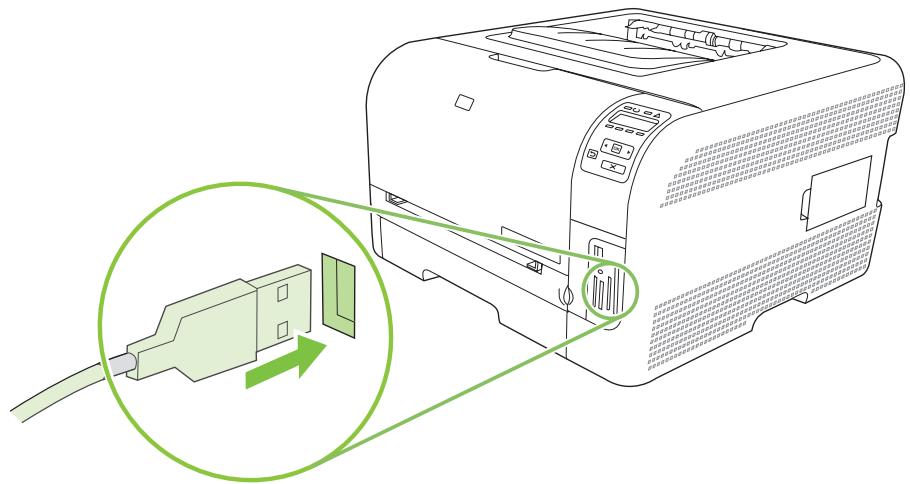

Ouverture d'une seule main des portes et capots. Port USB PictBridge (HP Color LaserJet CP1518ni uniquement)

Permet la connexion directe d'un appareil photo ou d'un caméscope compatible au produit pour l'impression directe des images enregistrées. Emplacements de carte mémoire (HP Color LaserJet CP1518ni uniquement) Les cartes mémoire suivantes sont prises en charge : Systèmes d’exploitation compatibles Gestion du papier FRWW

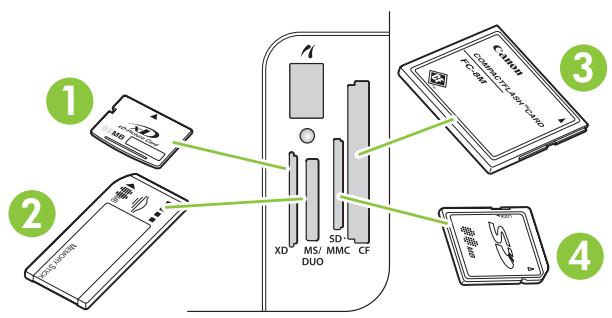

CompactFlash (CF) type 1 et type 2

Memory Stick, Memory Stick PRO et Memory Stick Duo Fonctionnalités du produit

Chapitre 1 Introduction

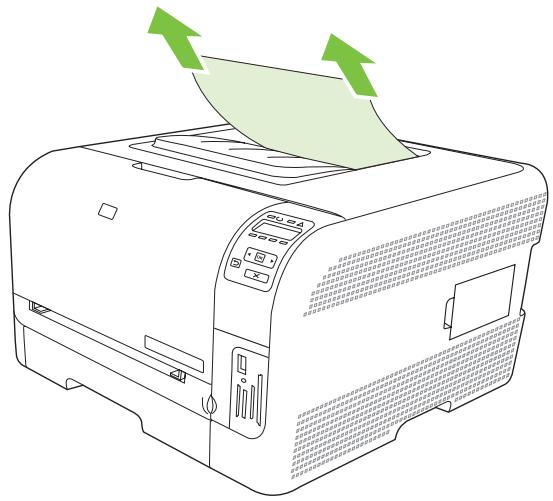

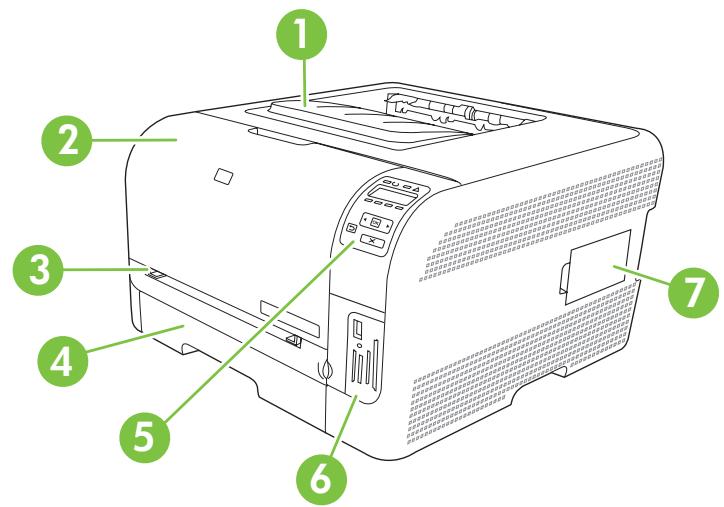

Bac de sortie (contient jusqu'à 125 feuilles de papier standard)

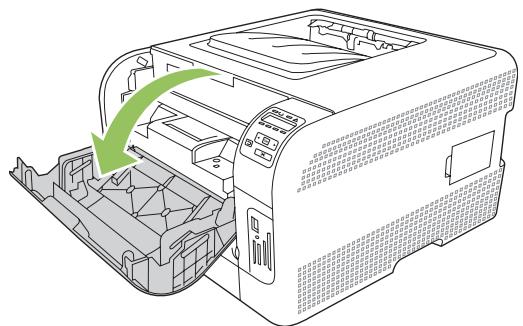

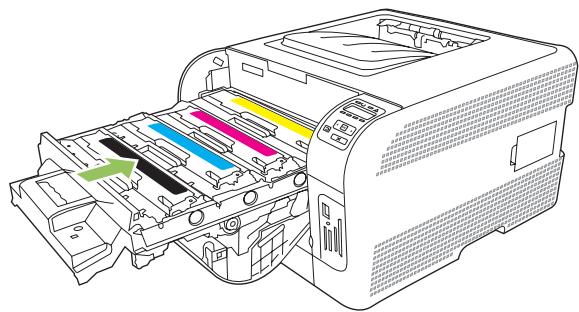

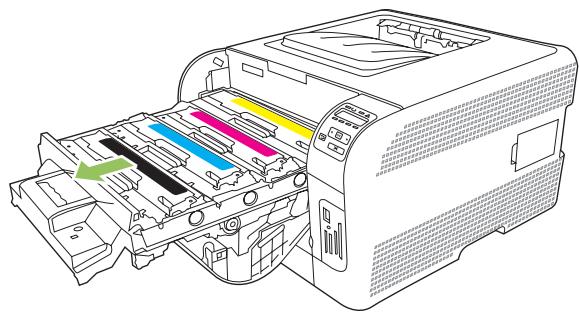

Porte avant (permet d'accéder aux cartouches d'impression)

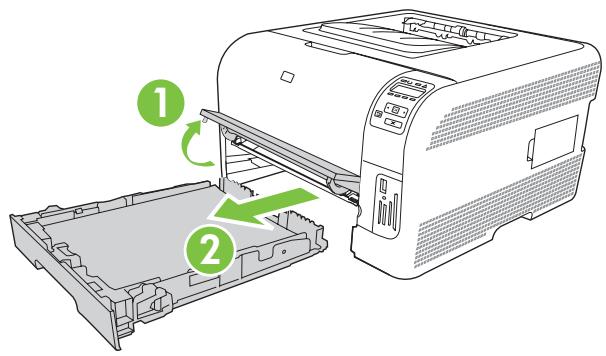

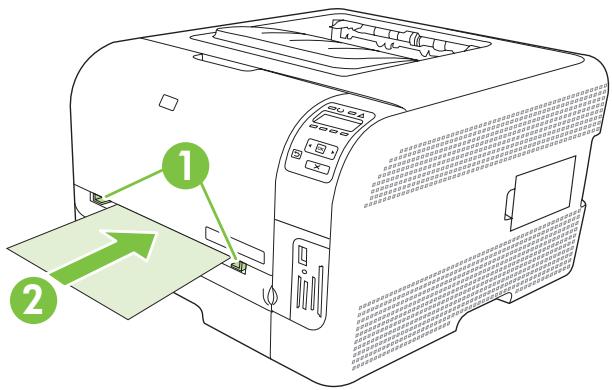

Bac 1 (bac d'alimentation prioritaire feuille à feuille) et porte d'accès aux bourrages

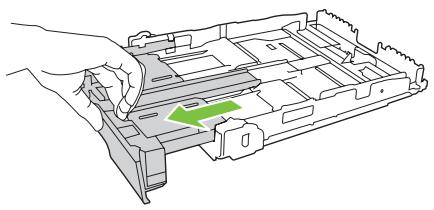

Bac 2 (contient jusqu'à 150 feuilles de papier standard)

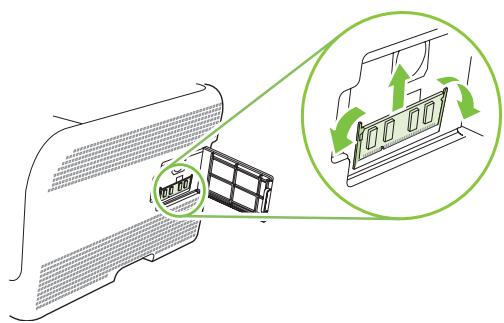

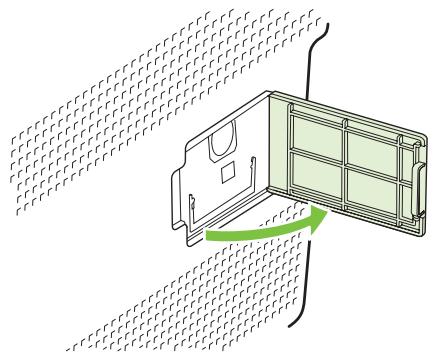

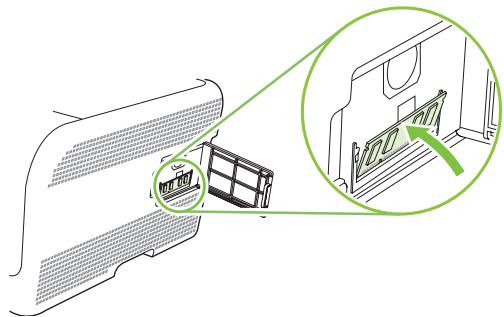

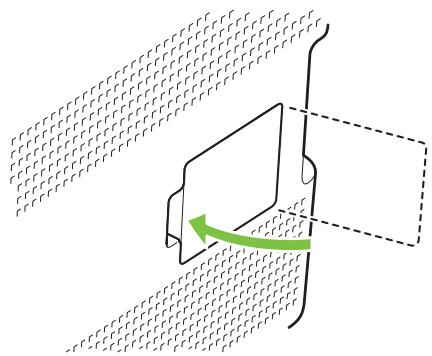

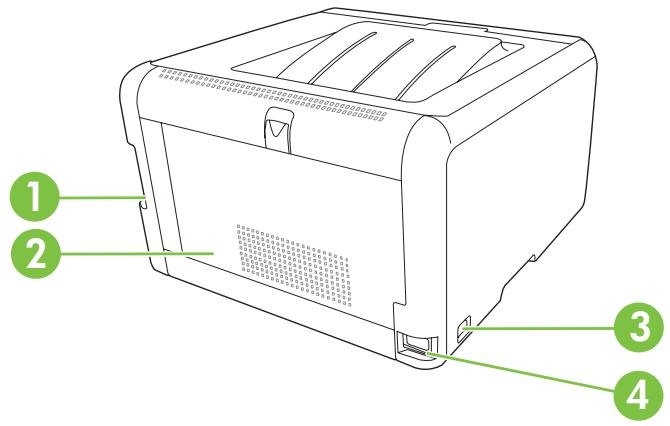

Porte DIMM (pour l'ajout de mémoire) Vues arrière et latérale

Port USB 2.0 haute vitesse et port réseau

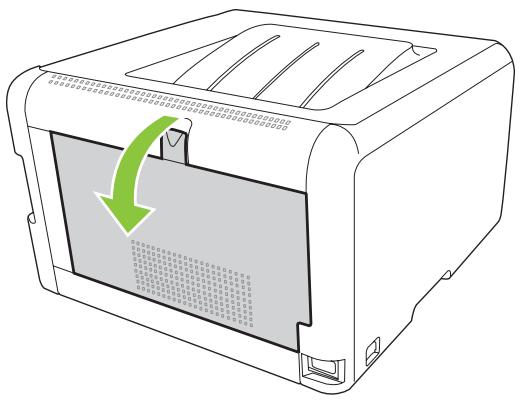

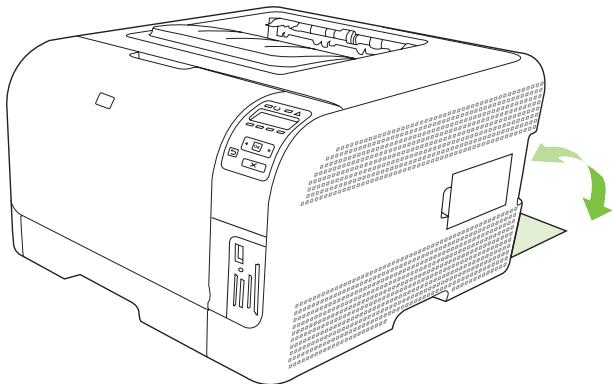

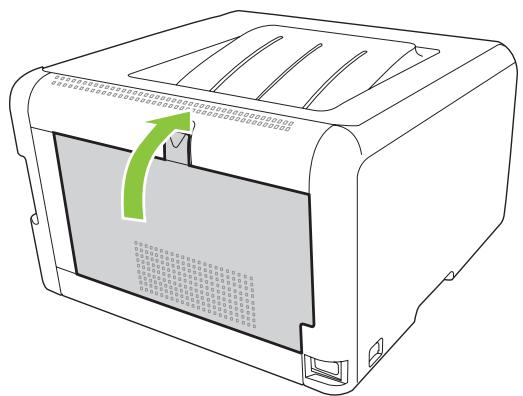

Porte arrière (pour l'accès aux bourrages) Description

Bouton d'alimentation

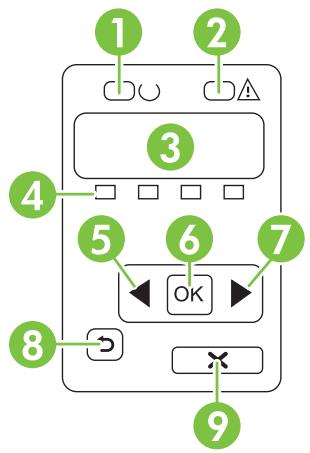

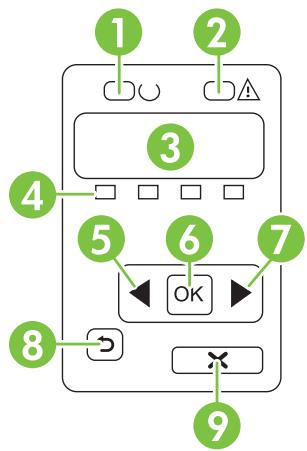

Connexion d'alimentation Présentation du panneau de commande Le panneau de commande du produit comporte les éléments suivants.

Voyant Prêt (vert) : le voyant Prêt est allumé lorsque le produit est prêt à imprimer. Il clignote lorsque le produit reçoit des données d'impression.

Voyant Attention (orange) : le voyant Attention clignote lorsqu'une cartouche d'impression est vide ou lorsque le produit requiert l'intervention de l'utilisateur. REMARQUE : Le voyant Attention ne clignote pas si plus d'une cartouche d'impression est vide.

Affichage du panneau de commande : l'écran fournit des informations sur le produit. Utilisez les menus qui s'affichent à l'écran pour paramétrer le produit. Reportez-vous à la section Utilisation des menus du panneau de commande à la page 50.

Jauges d'état des cartouches d'impression : ces indicateurs affichent le niveau de consommation de chaque cartouche d'impression (noire, jaune, cyan et magenta). Si le niveau de consommation est inconnu, le symbole ? apparaît. Cette situation peut se produire dans les circonstances suivantes :

La cartouche d'impression est absente ou est mal installée.

La cartouche d'impression est défectueuse.

La cartouche d'impression n'est pas une cartouche HP.

Touche de direction gauche ( sur l'écran.

Bouton OK : appuyez sur le bouton OK pour effectuer les actions suivantes : ) : utilisez ce bouton pour naviguer dans les menus ou pour diminuer la valeur présente

Ouvrir les menus du panneau de commande

Ouvrir un sous-menu affiché sur l'écran du panneau de commande

Sélectionner une option de menu

Chapitre 1 Introduction

Effacer certaines erreurs

Lancer une tâche d'impression, en réponse à une invite du panneau de commande (par exemple, lorsque le message [OK] pr imprimer apparaît sur l'écran du panneau de commande)

Touche de direction droite ( à l'écran.

Touche de direction arrière (

) : Utilisez ce bouton pour naviguer dans les menus ou pour augmenter la valeur affichée ) : utilisez ce bouton pour effectuer les actions suivantes :

Quitter les menus du panneau de commande

Revenir à un menu précédent d'une liste de sous-menus

Revenir à un élément de menu précédent d'une liste de sous-menus (sans enregistrer les modifications apportées à l'élément de menu) Bouton Annuler tâche (X) : appuyez sur ce bouton pour annuler une tâche d'impression lorsque le voyant Attention clignote ou pour quitter les menus du panneau de commande. Numéros de modèle et de série Le numéro de modèle et le numéro de série figurent sur une étiquette d'identification apposée sur le panneau intérieur de la porte avant. Cette étiquette contient des informations sur le pays/région d'origine, le niveau de révision, la date de fabrication, le code de production et le numéro de production du produit. Elle fournit également des informations relatives à la consommation électrique et aux réglementations en vigueur.

Chapitre 1 Introduction

Systèmes d'exploitation et pilotes d'imprimante pris en charge

Pilotes supplémentaires

Priorité des paramètres d'impression

Ouverture du pilote d'imprimante et modification des paramètres d'impression

Suppression du logiciel des systèmes d'exploitation Windows

Logiciel du produit Le logiciel du système d'impression est fourni avec le produit. Reportez-vous au Guide de mise en route pour obtenir les instructions d'installation. Le système d'impression comprend des logiciels pour utilisateurs finaux et administrateurs réseau, ainsi que des pilotes d'imprimante pour accéder aux fonctions du produit et configurer les communications avec l'ordinateur. REMARQUE : Pour obtenir la liste des environnements de réseau pris en charge par les composants logiciels pour administrateurs réseau, reportez-vous à la section Configuration réseau à la page 30. Pour obtenir une liste des pilotes d'imprimante et les mises à jour du logiciel du produit HP, rendez-vous à l'adresse www.hp.com/go/ljcp1510series_software.

Chapitre 2 Logiciels

FRWW Systèmes d'exploitation et pilotes d'imprimante pris en charge Le produit utilise les pilotes d'émulation PDL PCL 6 et HP Postscript Niveau 3. Système d’exploitation1 Prise en charge réseau PCL 6 Emulation HP PostScript Niveau 3 Windows 2000 Windows XP Edition Familiale/ Professionnel Windows Server 2003 Windows Vista Mac OS X version 10.28 et ultérieure

FRWW Toutes les fonctionnalités du produit ne sont pas disponibles avec tous les pilotes ou systèmes d'exploitation. Systèmes d'exploitation et pilotes d'imprimante pris en charge

Pilotes supplémentaires Les pilotes suivants ne sont pas inclus sur le CD, mais sont disponibles à l'adresse www.hp.com/go/ ljcp1510series_software.

Chapitre 2 Logiciels

FRWW Priorité des paramètres d'impression Les modifications de paramètres d'impression se voient attribuées un ordre de priorité en fonction de leur emplacement : REMARQUE : Les noms de commande et de boîte de dialogue peuvent varier selon le logiciel. FRWW

Boîte de dialogue Mise en page : Pour ouvrir cette boîte de dialogue, cliquez sur Mise en page ou sur une option similaire du menu Fichier du programme que vous utilisez. Les paramètres modifiés ici remplacent toutes les autres modifications.

Boîte de dialogue Imprimer : Pour ouvrir cette boîte de dialogue, cliquez sur Imprimer, Configuration de l'impression ou sur une option similaire du menu Fichier du programme que vous utilisez. Les paramètres modifiés dans la boîte de dialogue Imprimer ont une priorité inférieure et ne remplacent pas les modifications effectuées dans la boîte de dialogue Mise en page.

Boîte de dialogue Propriétés de l'imprimante (pilote d'imprimante) : Cliquez sur Propriétés dans la boîte de dialogue Imprimer pour ouvrir le pilote d'imprimante. Les paramètres modifiés dans la boîte de dialogue Propriétés de l'imprimante ne remplacent pas ceux modifiés à un autre emplacement.

Paramètres par défaut du pilote d'imprimante : Les paramètres par défaut du pilote d'imprimante spécifient les paramètres utilisés dans toutes les tâches d'impression, à moins que vous ne modifiez des paramètres dans la boîte de dialogue Mise en page, Imprimer ou Propriétés de l'imprimante. Priorité des paramètres d'impression

Ouverture du pilote d'imprimante et modification des paramètres d'impression Système d'exploitation Pour changer les paramètres Pour changer les paramètres des tâches d'impression par défaut des tâches jusqu'à la fermeture du logiciel d'impression Pour changer les paramètres de configuration du périphérique Windows 2000, XP, Server 2003 et Vista

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou sur Préférences.

Les étapes peuvent être différentes ; cette procédure est classique. Cliquez sur Démarrer, Paramètres, puis sur Imprimantes (Windows 2000) ou Imprimantes et télécopieurs (Windows XP Professionnel et Server 2003) ou Imprimantes et autres périphériques (Windows XP Edition familiale). Sous Windows Vista, cliquez sur Démarrer, Panneau de configuration, puis sur Imprimante.

Mac OS X version 10.28 et ultérieure Cliquez avec le bouton droit de la souris sur l'icône du pilote, puis sélectionnez Préférences d'impression. Cliquez sur Démarrer, Paramètres, puis sur Imprimantes (Windows 2000) ou Imprimantes et télécopieurs (Windows XP Professionnel et Server 2003) ou Imprimantes et autres périphériques (Windows XP Edition familiale). Sous Windows Vista, cliquez sur Démarrer, Panneau de configuration, puis sur Imprimante.

Cliquez avec le bouton droit de la souris sur l'icône du pilote, puis cliquez sur Propriétés.

Cliquez sur l'onglet Paramètres du périphérique.

Dans le menu Fichier, cliquez sur Imprimer.

Dans le menu Fichier, cliquez sur Imprimer.

Ouvrez Préférences système.

Sélectionnez le pilote, puis cliquez sur Propriétés ou sur Préférences.

Modifiez les paramètres souhaités dans les divers menus locaux.

Sélectionnez Imprimante & Télécopieur.

Les étapes peuvent varier. Cette 3. procédure est la plus courante. Dans le menu local Préréglages, cliquez sur Enregistrer sous et saisissez un nom pour le réglage rapide. Sélectionnez le produit dans la liste des imprimantes.

Sélectionnez Configuration de l'imprimante. Ces paramètres sont enregistrés dans le menu Préréglages. Pour utiliser les nouveaux paramètres, vous devez sélectionner l'option prédéfinie enregistrée à chaque fois que vous ouvrez un programme et que vous imprimez.

Chapitre 2 Logiciels

FRWW Suppression du logiciel des systèmes d'exploitation Windows FRWW

Cliquez sur Démarrer, puis cliquez sur Programmes.

Cliquez sur HP, puis sur HP Color LaserJet série CP1510.

Cliquez sur Désinstaller, puis suivez les instructions à l'écran pour supprimer le logiciel. Suppression du logiciel des systèmes d'exploitation Windows

Utilitaires Logiciel pour Windows HP ToolboxFX HP ToolboxFX est un programme que vous pouvez utiliser pour les tâches suivantes :

Contrôle de l'état du produit

Vérification de l'état des consommables et commande des consommables en ligne

Configuration d'alertes par courrier électronique pour divers événements concernant le produit et les consommables

Affichage et modification des paramètres du produit

Consultation de la documentation du produit

Accès aux outils de dépannage et de maintenance Vous pouvez consulter HP ToolboxFX lorsque le produit est directement connecté à votre ordinateur ou à un réseau. Pour utiliser HP ToolboxFX, effectuez une installation logicielle recommandée. Logiciel pour Macintosh Le programme d'installation HP fournit les fichiers PPD, les fichiers PDE et le logiciel de configuration de périphérique pour une utilisation sur les ordinateurs Macintosh. Fichiers PPD Le fichier PPD, associé aux pilotes d'imprimante Apple PostScript, permet d'accéder aux fonctionnalités du produit. Le CD-ROM du produit contient un programme d’installation du PPD et d'autres logiciels. Configuration d'un produit à l'aide d'un Macintosh Pour plus d'informations sur la configuration du produit à l'aide d'un Macintosh, reportez-vous à la section Configurer le produit à l'aide d'un Macintosh à la page 89. Logiciel Alertes d'état Le logiciel Alertes d'état fournit des informations sur l'état actuel du produit. Ce logiciel fournit également des alertes contextuelles apparaissant lorsque certains événements se produisent, comme un bac vide ou un problème avec le produit. L'alerte inclut des informations pour la résolution du problème.

Chapitre 2 Logiciels

FRWW Logiciels destinés aux réseaux HP Web Jetadmin HP Web Jetadmin est un outil destiné à la gestion des imprimantes connectées via HP Jetdirect dans un intranet. Vous y accédez via votre navigateur. Vous devriez l'installer uniquement sur le poste de l'administrateur réseau. Pour obtenir une version actuelle de HP Web Jetadmin et la liste des derniers systèmes hôte pris en charge, visitez le site www.hp.com/go/webjetadmin. Lorsqu'il est installé sur un serveur hôte, tout client peut accéder à HP Web Jetadmin via un navigateur Web pris en charge (tel que Microsoft® Internet Explorer 6.x ou Netscape Navigator 7.x ou version ultérieure) et en naviguant vers l'hôte HP Web Jetadmin. Serveur Web intégré L'imprimante HP Color LaserJet série CP1510 est équipée d'un serveur Web intégré permettant d'accéder à des informations sur son activité et sur celles du réseau. Ces informations s'affichent dans un navigateur Web tel que Microsoft Internet Explorer, Netscape Navigator ou Macintosh OS Safari. Le serveur Web intégré réside sur le produit. Il n'est pas chargé sur un serveur réseau. L'installation ou la configuration ne requiert aucun logiciel spécial, mais vous devez disposer d'un navigateur Web pris en charge sur votre ordinateur. REMARQUE : Les utilisateurs Macintosh peuvent ouvrir le serveur Web intégré en cliquant sur le bouton Utilitaire lorsqu'ils consultent la file d'attente d'impression. Cette action démarre un navigateur Web, tel que Safari, qui permet à l'utilisateur d'accéder au serveur Web intégré. Le serveur Web intégré est également accessible directement en tapant l'adresse IP réseau ou le nom DNS du produit dans le navigateur Web. Le logiciel de passerelle du serveur Web intégré USB HP, qui est automatiquement installé, permet également à un navigateur Web d'accéder au produit si ce dernier est connecté à l'aide d'un câble USB. Cliquez sur le bouton Utilitaire lorsque vous utilisez une connexion USB pour accéder au serveur Web intégré à travers le navigateur Web. Pour obtenir une description complète des caractéristiques et fonctions du serveur Web intégré, reportez-vous à la section Utilisation du serveur Web intégré à la page 86. Linux Pour plus d'informations, rendez-vous sur www.hp.com/go/linuxprinting. FRWW Utilitaires

Chapitre 2 Logiciels

Comprendre l'utilisation du papier et du support d'impression

Papiers et formats de support d'impression pris en charge

Types de papier et capacité de bac pris en charge

Recommandations pour papiers ou supports d'impression spéciaux

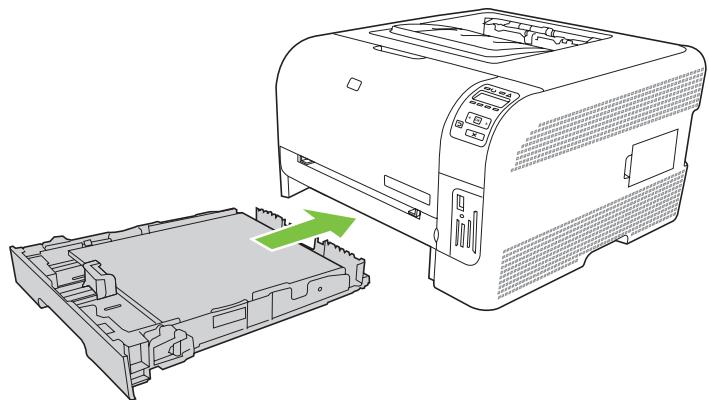

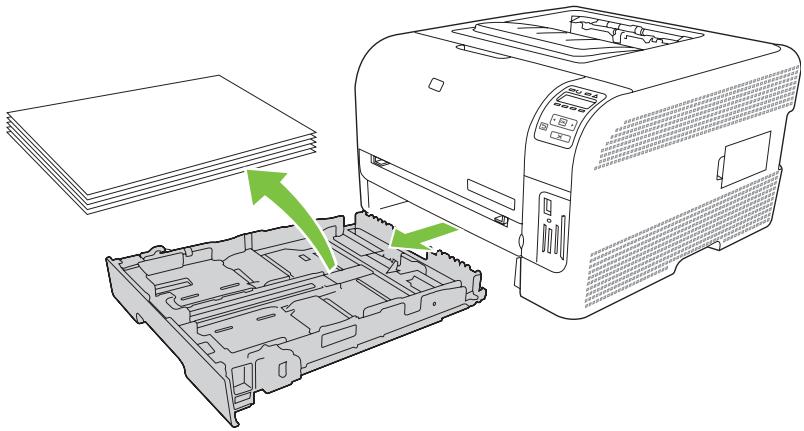

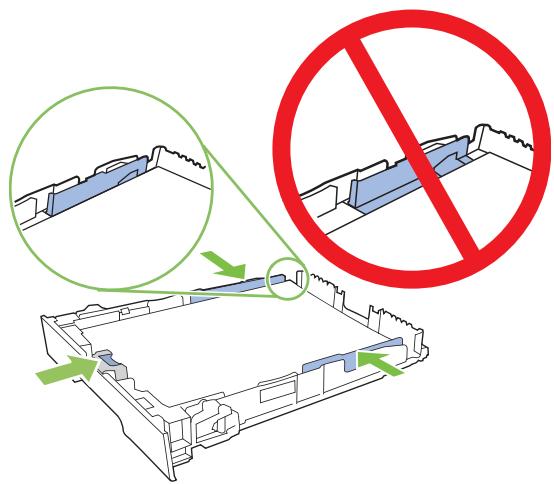

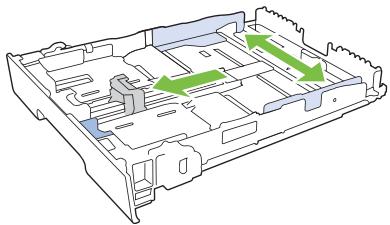

Chargement du papier et des supports d'impression

Comprendre l'utilisation du papier et du support d'impression Ce produit prend en charge toute une gamme de papiers et d'autres supports d'impression qui répondent aux recommandations données dans ce Guide de l'utilisateur. Les papiers et supports d'impression ne satisfaisant pas à ces recommandations risquent de provoquer les problèmes suivants :

Qualité d'impression médiocre

Bourrages papier plus nombreux

Usure prématurée du produit, pouvant nécessiter une réparation Pour obtenir des résultats optimaux, n'utilisez que du papier et des supports d'impression de marque HP conçus pour les imprimantes laser ou multi-usages. N'utilisez pas de papier photo ou de supports d'impression conçus pour les imprimantes à jet d'encre. La société Hewlett-Packard Company ne peut pas recommander l'utilisation d'autres marques de papier ou de supports, car elle ne peut pas en contrôler la qualité. Il est possible que certains supports répondant à toutes les recommandations décrites dans ce Guide de l'utilisateur ne donnent pas de résultats satisfaisants. Cela peut être dû à une mauvaise manipulation, des niveaux de température et d'humidité inacceptables et/ou d'autres facteurs que Hewlett-Packard ne peut pas maîtriser. ATTENTION : L'utilisation de papiers ou de supports d'impression ne répondant pas aux spécifications définies par Hewlett-Packard peut provoquer des problèmes du produit nécessitant des réparations. Ce type de réparation n'est pas couvert par les contrats de garantie et de maintenance de Hewlett-Packard.

Chapitre 3 Papier et supports d’impression

FRWW Papiers et formats de support d'impression pris en charge Ce produit prend en charge divers formats de papier et s'adapte à différents supports. REMARQUE : Pour obtenir des résultats optimaux, choisissez le format et le type de papier appropriés dans le pilote d'imprimante avant l'impression. Tableau 3-1 Papiers et formats de support d'impression pris en charge Format Dimensions Letter 216 x 279 mm Legal 216 x 356 mm

Tableau 3-2 Enveloppes et cartes postales prises en charge (suite)

Chapitre 3 Papier et supports d’impression

Bac 1 Bac 2 FRWW Types de papier et capacité de bac pris en charge Type de support Dimensions1 Poids Capacité2 Orientation du papier Papier, dont les formats suivants : Minimum : 76 x 127 mm De 60 à 90 g/m2 Bac 1 : une feuille uniquement Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Maximum : 216 x 356 mm

Recyclé Bac 2 : jusqu'à 150 feuilles 75 g/m2 Papier épais Idem que pour le papier Jusqu'à 200 g/m2 Bac 1 : une feuille uniquement Bac 2 : hauteur de pile jusqu'à 15 mm Papier pour couverture Idem que pour le papier Jusqu'à 200 g/m2 Bac 1 : une feuille uniquement Bac 2 : hauteur de pile jusqu'à 15 mm Papier brillant Idem que pour le papier Jusqu'à 220 g/m2 Bac 1 : une feuille uniquement Papier photo Bac 2 : hauteur de pile jusqu'à 15 mm Transparents A4 ou Lettre Epaisseur : 0,12 à 0,13 mm Bac 1 : une feuille uniquement Bac 2 : jusqu'à 50 feuilles Etiquettes3 A4 ou Lettre Epaisseur : jusqu'à 0,23 mm Bac 1 : une feuille uniquement Bac 2 : jusqu'à 50 feuilles Enveloppes Cartes postales et fiches Bristol

Jusqu'à 90 g/m2 100 x 148 mm Bac 1 : une enveloppe uniquement Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Face à imprimer vers le haut, côté du timbre à l'arrière du bac Bac 2 : jusqu'à 10 enveloppes Bac 1 : une feuille uniquement Bac 2 : jusqu'à 50 feuilles

Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Côté à imprimer vers le haut, avec le bord supérieur à l'arrière du bac Le produit prend en charge une vaste gamme de formats standard et personnalisés de supports d'impression. Vérifiez les formats pris en charge dans le pilote de l'imprimante. FRWW

La capacité peut varier en fonction du grammage et de l'épaisseur du support ainsi que des conditions ambiantes.

Lissé : 100 à 250 (Sheffield) Types de papier et capacité de bac pris en charge

Recommandations pour papiers ou supports d'impression spéciaux Ce produit prend en charge l'impression sur des supports spéciaux. Suivez les recommandations cidessous pour obtenir des résultats satisfaisants. Lorsque vous utilisez des papiers ou des supports d'impression spéciaux, assurez-vous de définir le type et le format dans le pilote de votre imprimante afin d'obtenir les meilleurs résultats d'impression possibles. ATTENTION : Les imprimantes HP LaserJet utilisent des unités de fusion pour sécher les particules du toner sur le papier en points très précis. Le papier laser HP est conçu pour supporter cette température extrême. L'utilisation de papier à jet d'encre non conçu pour cette technologie peut endommager votre imprimante. Type de support Vous devez Vous ne devez pas Enveloppes

Stockez les enveloppes à plat.

Utilisez des enveloppes dont les collures vont jusqu'à l'angle de l'enveloppe. N'utilisez pas d'enveloppes pliées, entaillées, collées ensemble ou endommagées.

N'utilisez pas d'enveloppes à fermoirs, pressions, fenêtres ou bords enduits.

N'utilisez pas de bandes autocollantes ou contenant d'autres matières synthétiques.

N'utilisez pas d'étiquettes présentant des froissures ou des bulles, ni d'étiquettes endommagées.

N'imprimez pas sur des feuilles non complètes d'étiquettes.

N'utilisez pas de supports d'impression transparents non approuvés pour les imprimantes laser.

N'utilisez pas de papier à en-tête gaufré ou métallique.

Utilisez uniquement des feuilles ne comportant pas de zone exposée entre les étiquettes.

Utilisez des étiquettes reposant à plat.

Utilisez uniquement des feuilles entières d'étiquettes.

Utilisez uniquement des transparents dont l'utilisation avec les imprimantes laser a été approuvée.

Placez les transparents sur une surface plane après les avoir retirés du produit. Papiers à en-tête ou formulaires préimprimés

Utilisez uniquement du papier à entête ou des formulaires dont l'utilisation avec les imprimantes laser a été approuvée. Papier à fort grammage

Utilisez uniquement du papier à fort ● grammage dont l'utilisation avec les imprimantes laser a été approuvé et conforme aux spécifications de grammage de ce produit. N'utilisez pas de papier dont le grammage est supérieur aux spécifications de support recommandées pour ce produit, sauf s'il s'agit d'un papier HP dont l'utilisation avec ce produit a été approuvée. Papier glacé ou couché

Utilisez uniquement du papier glacé ● ou couché dont l'utilisation avec les imprimantes laser a été approuvée. N'utilisez pas de papier glacé ou couché conçu pour une utilisation avec les produits à jet d'encre. Transparents

Utilisez des enveloppes à bande adhésive détachable dont l'utilisation avec les imprimantes laser a été approuvée.

Chapitre 3 Papier et supports d’impression

FRWW Chargement du papier et des supports d'impression Chargement du Bac 1 REMARQUE : Placez le support dans le Bac 1 avec la face à imprimer vers le haut et le bord supérieur vers le produit.

Placez une seule feuille de support dans l'emplacement du Bac 1 et faites glisser les guides jusqu'à ce qu'ils soient contre la feuille.

Enfoncez la feuille dans le bac à son maximum.

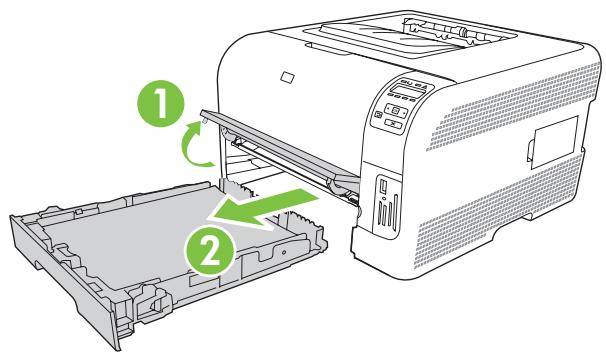

Sortez le bac d'alimentation du produit et retirez tout papier qui s'y trouve.

Faites glisser les guides de longueur et de largeur du papier. Chargement du papier et des supports d'impression

Pour charger le papier au format Legal, étendez le bac d'alimentation en maintenant le taquet d'extension enfoncé et en tirant l'avant du bac d'alimentation vers vous. REMARQUE : Lorsque vous chargez du papier au format Legal, le bac d'alimentation s'étend d'environ 51 mm à l'avant du produit.

Placez le papier dans le bac d'alimentation et assurez-vous que le papier est bien à plat au niveau des quatre coins. Faites glisser les guides de longueur et de largeur contre la pile de papier.

Appuyez sur le papier pour vous assurer qu'il se trouve sous les taquets limitant la hauteur du papier, situés sur les côtés du bac d'alimentation.

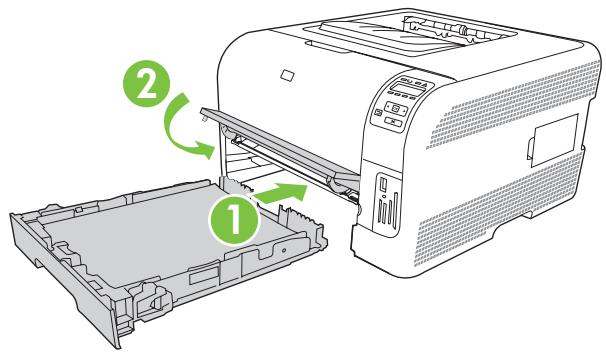

Faites glisser le bac d'alimentation dans le produit.

Chapitre 3 Papier et supports d’impression

Configuration réseau

Connexion USB REMARQUE : Ne connectez pas le câble USB avant d'installer le logiciel. Le programme d'installation vous indiquera quand connecter le câble USB. Ce produit prend en charge une connexion USB 2.0. Vous devez utiliser un câble USB de type A/B pour l'impression.

Chapitre 4 Configuration E/S

FRWW Connexion réseau Ce produit prend en charge une connexion réseau 10/100. Branchez le câble réseau sur le produit et sur votre connexion réseau. FRWW Connexion réseau

Configuration réseau Pour configurer les paramètres du réseau sur le produit, utilisez le panneau de commande de ce dernier, le serveur Web intégré ou, pour les systèmes d'exploitation Windows, le logiciel HP ToolboxFX. Configuration du produit pour une utilisation en réseau Hewlett-Packard recommande d'utiliser le programme d'installation HP qui se trouve sur le CD-ROM du produit afin de configurer les pilotes d'imprimante pour une utilisation en réseau. Configurez la connexion à un port réseau (mode direct ou impression sur un serveur homologue) Dans cette configuration, le produit est directement connecté au réseau et tous les ordinateurs du réseau impriment directement sur le produit.

Reliez directement le produit au réseau en connectant un câble réseau à son port réseau.

Utilisez le panneau de commande pour imprimer une page de configuration. Reportez-vous à la section Impression des pages d'informations à la page 76.

Insérez le CD-ROM du produit dans votre ordinateur. Si le programme d'installation ne démarre pas, recherchez le fichier SETUP.EXE sur le CD-ROM et double-cliquez dessus.

Cliquez sur Installation recommandée.

Sur l’écran de bienvenue, cliquez sur Suivant.

Sur l’écran Mises à jour du programme d’installation, cliquez sur Oui pour rechercher les mises à jour du programme d’installation sur le Web.

Pour Windows 2000/XP/Vista, sur l'écran Options d'installation, choisissez l'option d’installation. Hewlett-Packard recommande une installation par défaut, si votre système la prend en charge.

Sur l’écran Contrat de licence, lisez le contrat de licence, indiquez que vous en acceptez les termes, puis cliquez sur Suivant.

Pour Windows 2000/XP/Vista, sur l'écran Capacités étendues HP, indiquez si vous voulez des capacités étendues, puis cliquez sur Suivant.

10. Sur l’écran Dossier de destination, choisissez le dossier de destination, puis cliquez sur

11. Sur l’écran Prêt pour l’installation, cliquez sur Suivant pour lancer l’installation.

REMARQUE : Si vous souhaitez modifier les paramètres, au lieu de cliquer sur Suivant, cliquez sur Précédent pour revenir aux écrans précédents, puis modifiez les paramètres.

12. Sur l’écran Type de connexion, sélectionnez Par le réseau, puis cliquez sur Suivant.

13. Sur l'écran Identifier l'imprimante, recherchez le produit ou indiquez le matériel ou l'adresse IP

répertoriée sur la page de configuration que vous avez précédemment imprimée. Dans la plupart des cas, une adresse IP est attribuée au produit, mais vous pouvez la modifier en cliquant sur Spécifier l'imprimante par son adresse sur l'écran Identifier l'imprimante. Cliquez sur Suivant.

14. Attendez la fin du processus d’installation.

Chapitre 4 Configuration E/S

FRWW Utilisation du serveur Web intégré ou de HP ToolboxFX Vous pouvez utiliser le serveur Web intégré (EWS) ou HP ToolboxFX pour afficher ou modifier les paramètres de configuration IP. Pour accéder au serveur Web intégré, entrez l'adresse IP du produit dans la ligne d'adresse du navigateur. REMARQUE : Les utilisateurs Macintosh peuvent accéder au serveur Web intégré en cliquant sur le bouton Utilitaire lorsqu'ils consultent la file d'attente d'impression. Cette action démarre un navigateur Web, tel que Safari, qui permet à l'utilisateur d'accéder au serveur Web intégré. Le serveur Web intégré est également accessible directement en tapant l'adresse IP réseau ou le nom DNS du produit dans le navigateur Web. L'onglet Réseau (EWS) ou Paramètres réseau (HP ToolboxFX) permet de modifier les configurations suivantes :

Masque de sous réseau manuel

Passerelle par défaut manuelle REMARQUE : Pour modifier la configuration réseau, vous devrez peut-être modifier l'URL du navigateur avant de pouvoir communiquer à nouveau avec le produit. Le produit sera indisponible pendant quelques secondes, le temps de la réinitialisation du réseau. Définition d'un mot de passe système Utilisez HP ToolboxFX ou le serveur Web intégré pour définir un mot de passe système.

Dans le serveur Web intégré, cliquez sur l'onglet Paramètres. Dans HP ToolboxFX, cliquez sur l'onglet Paramètres du périphérique. REMARQUE : Si un mot de passe a déjà été défini, vous êtes invité à le saisir. Tapez le mot de passe, puis cliquez sur Appliquer.

Cliquez sur Mot de passe.

Dans le champ Mot de passe, saisissez le mot de passe que vous souhaitez mettre en place, puis tapez-le à nouveau dans le champ Confirmer le mot de passe pour confirmer votre choix.

Cliquez sur Appliquer pour enregistrer le mot de passe. Utilisation du panneau de commande du produit Configuration des paramètres TCP/IP Vous pouvez configurer l'adresse IP manuellement ou de manière automatique. Configuration manuelle FRWW

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK. Configuration réseau

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. TCP IP et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Manuelle et appuyez sur OK.

Appuyez sur la touche de direction droite ( ) pour augmenter la valeur de la première section de l'adresse IP. Appuyez sur la touche de direction gauche ( ) pour réduire la valeur. Lorsque la valeur est correcte, appuyez sur OK.

Si l'adresse est correcte, utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Oui, puis appuyez sur OK. Répétez l'étape 5 pour les paramètres du masque de sous-réseau et de la passerelle par défaut. -ouSi l'adresse IP est incorrecte, utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Non, puis appuyez sur OK. Répétez l'étape 5 pour entrer l'adresse IP correcte, puis répétez l'étape 5 pour les paramètres du masque de sous-réseau et de la passerelle par défaut. Configuration automatique REMARQUE : Automatique est le paramètre Config. réseau Config. TCP IP par défaut.

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. TCP IP et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Automatique et appuyez sur OK. Vous devrez peut-être attendre quelques minutes avant de pouvoir utiliser l'adresse IP automatique. REMARQUE : Pour désactiver ou activer des modes IP automatiques spécifiques (comme BOOTP, DHCP ou AutoIP), utilisez le serveur Web intégré ou HP ToolboxFX. Affichage ou non de l'adresse IP sur le panneau de commande REMARQUE : Lorsque l'option Afficher adr.IP est définie sur Allumé, l'adresse IP apparaît alternativement sur l'écran du panneau de commande avec les jauges d'état des cartouches d'impression.

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Afficher adr.IP et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Oui ou Non et appuyez sur OK.

Chapitre 4 Configuration E/S

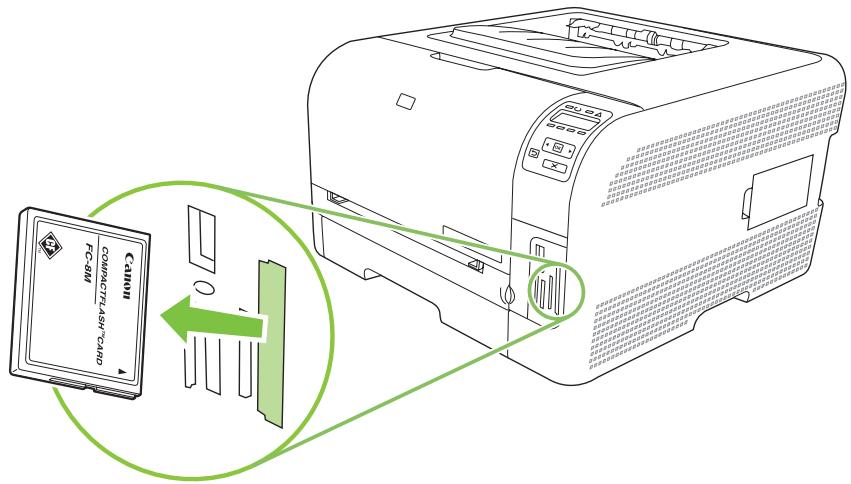

FRWW Configuration du partage de carte mémoire

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Carte mémoire et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Allumé ou Eteint et appuyez sur OK. Configuration de la jonction automatique

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Jonction Automatique et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Allumé ou Eteint et appuyez sur OK. Configuration des services réseau

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Services réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner IPv4 ou IPv6 et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Allumé ou Eteint et appuyez sur OK. Rest. régl usine (paramètres réseau) FRWW

Dans le menu du panneau de commande, appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Config. réseau et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Rest. régl usine et appuyez sur OK.

Appuyez sur OK pour restaurer les paramètres d'usine par défaut pour le réseau. Appuyez sur X pour quitter le menu sans restaurer les paramètres d'usine par défaut pour le réseau. Configuration réseau

Protocoles réseau pris en charge Le produit prend en charge le protocole réseau TCP/IP, protocole le plus communément utilisé et accepté. Pour plus d’informations, reportez-vous à la section TCP/IP à la page 35. Le tableau suivant contient la liste de tous les services et protocoles réseau pris en charge. Tableau 4-1 Impression Nom du service Description port9100 (mode direct) Service d’impression LPD (Line printer daemon) Service d'impression Tableau 4-2 Découverte du périphérique réseau Nom du service Description SLP (Service Location Protocol) Protocole de découverte du périphérique servant à rechercher et à configurer les périphériques réseau. Utilisé à l'origine par des programmes Microsoft. REMARQUE : Principalement utilisé par le programme d'installation HP pour découvrir un périphérique sur le réseau. Bonjour Protocole de découverte du périphérique servant à rechercher et à configurer les périphériques réseau. Utilisé à l'origine par des programmes pour Apple Macintosh. Tableau 4-3 Messagerie et gestion Nom du service Description HTTP (Hyper Text Transfer Protocol) Permet aux navigateurs Web de communiquer avec le serveur Web intégré. EWS (Embedded Web Server, serveur Web intégré) Permet à un utilisateur de gérer le périphérique à l'aide d'un navigateur Web. SNMP (Simple Network Management Protocol) Utilisé par les applications réseau chargées du contrôle des périphériques. Les objets SNMP v1 et MIB-II (Management Information Base) standard sont pris en charge. Tableau 4-4 Configuration des adresses IP

Nom du service Description DHCP (Dynamic Host Configuration Protocol) Pour l'attribution automatique d'adresses IP. Le serveur DHCP fournit une adresse IP au périphérique sans intervention de l'utilisateur. BOOTP (Bootstrap Protocol) Pour l'attribution automatique d'adresses IP. Une fois que l'administrateur a entré l'adresse matérielle MAC du produit sur le serveur BOOTP, ce dernier fournit une adresse IP au périphérique. IP auto Pour l'attribution automatique d'adresses IP. Si aucun serveur DHCP ou BOOTP n'est présent, le produit utilise ce service pour générer une adresse IP unique.

Chapitre 4 Configuration E/S

FRWW TCP/IP Semblable à un langage commun utilisé par des personnes pour communiquer, le protocole TCP/IP (Transmission Control Protocol/Internet Protocol) est une suite de protocoles conçue pour définir la façon dont les ordinateurs et les autres périphériques communiquent entre eux par réseau. Internet Protocol (IP) Lorsque les informations sont envoyées sur le réseau, les données sont divisées en petits paquets. Chaque paquet est envoyé de manière indépendante, puis est encodé avec des informations IP, comme l'adresse IP de l'expéditeur et du destinataire. Les paquets IP peuvent être distribués par des routeurs et des passerelles : des périphériques qui connectent un réseau à d'autres réseaux. Les communications IP ne requièrent aucune connexion. Lorsque les paquets IP sont émis, ils peuvent ne pas arriver à destination dans l'ordre correct de la séquence. Toutefois, les protocoles et les programmes de haut niveau placent les paquets dans le bon ordre ; les communications IP sont donc plus efficaces. Chaque nœud ou périphérique qui communique sur le réseau requiert une adresse IP. Transmission Control Protocol (TCP) Le protocole TCP divise les données en paquets et les assemble au niveau du destinataire en assurant un service de connexion fiable, garanti vers un autre nœud du réseau. Lorsque les paquets de données sont reçus au niveau de la destination, le protocole TCP calcule une somme de contrôle pour chaque paquet afin de vérifier que les données ne sont pas corrompues. Si les données du paquet ont été corrompues lors de la transmission, le protocole TCP rejette le paquet et demande que celui-ci soit réexpédié. Adresse IP Chaque hôte (station de travail ou nœud) d'un réseau IP requiert une adresse IP unique pour chaque interface du réseau. Cette adresse est une adresse logicielle permettant d'identifier le réseau et également les hôtes spécifiques situés sur ce réseau. Les hôtes peuvent demander une adresse IP dynamique à un serveur à chaque fois que le dispositif démarre (en utilisant les fonctions DHCP et BOOTP, par exemple). Une adresse IP contient quatre octets d'informations, répartis en sections d'un octet chacune. Le format d'une adresse IP est le suivant : xxx.xxx.xxx.xxx REMARQUE : Lorsque vous attribuez des adresses IP, consultez toujours l'administrateur d'adresses IP. Si vous spécifiez une adresse incorrecte, vous pouvez désactiver d'autres équipements fonctionnant sur le réseau ou encore provoquer des interférences dans les communications. Configuration des paramètres IP Les paramètres TCP/IP peuvent être configurés manuellement, mais ils peuvent également être téléchargés automatiquement au moyen des fonctions DHCP ou BOOTP à chaque fois que le produit est mis sous tension. Lorsqu'un nouveau produit est mis sous tension mais qu'il ne peut pas récupérer automatiquement d'adresse IP auprès du réseau, il s'attribue automatiquement une adresse IP par défaut. Sur un petit réseau privé, une adresse IP unique entre 169.254.1.0 et 169.254.254.255 est attribuée. L'adresse IP FRWW Configuration réseau

du produit est mentionnée sur la page de configuration du produit et dans le rapport réseau. Reportezvous à la section Utilisation des menus du panneau de commande à la page 50. Protocole DHCP (Dynamic Host Configuration Protocol) Le protocole DHCP permet à un groupe de périphériques d'utiliser un ensemble d'adresses IP gérées par un serveur DHCP. Le périphérique envoie une requête au serveur qui se charge alors de lui attribuer une adresse IP (à condition qu'elle soit disponible). BOOTP BOOTP est un protocole bootstrap permettant de télécharger les paramètres de configuration et les informations de l'hôte depuis un serveur réseau. Le client envoie un paquet de requête de démarrage contenant l'adresse matérielle du produit. Le serveur répond par un paquet de réponse de démarrage qui contient les informations requises pour configurer le périphérique. Sous-réseaux Lorsqu'une adresse IP d'une classe réseau particulière est attribuée à une organisation, il n'est pas prévu que plusieurs réseaux soient présents à cet emplacement. Les administrateurs de réseaux locaux utilisent des sous-réseaux dans le but de partitionner un réseau en plusieurs structures différentes. Le fait de subdiviser un réseau en plusieurs sous-réseaux est souvent un moyen d'améliorer les performances et d'optimiser l'utilisation d'un espace d'adressage réseau limité. Masque de sous-réseau Le masque de sous-réseau est un mécanisme utilisé pour diviser un réseau IP unique en plusieurs sous-réseaux. Pour une classe de réseau donnée, on utilise une certaine portion d'une adresse IP qui sert normalement à identifier un nœud pour identifier un sous-réseau. Un masque de sous-réseau est appliqué à chaque adresse IP afin de spécifier la portion utilisée pour les sous-réseaux et la portion utilisée pour identifier le nœud. Passerelles Les passerelles (routeurs) servent à relier les réseaux entre eux. Ces périphériques jouent en quelque sorte le rôle de traducteurs entre des systèmes n'utilisant pas les mêmes protocoles de communication, formatage des données, structures, langages ou architectures. Les passerelles changent la structure des paquets de données et adaptent la syntaxe en fonction du système de destination. Les passerelles servent également à relier les sous-réseaux au sein d'un même réseau. Passerelle par défaut La passerelle par défaut est l'adresse IP de la passerelle ou du routeur diffusant les paquets entre les réseaux. En présence de plusieurs passerelles (ou routeurs), c'est l'adresse de la première ou de la plus proche passerelle (ou routeur) qui détermine la passerelle par défaut. S'il n'existe aucune passerelle (ou routeur), la passerelle par défaut suppose qu'il faut utiliser l'adresse IP du nœud de réseau (station de travail ou produit, par exemple).

Chapitre 4 Configuration E/S

FRWW Tâches d'impression

Utilisation des fonctions du pilote d'imprimante Windows

Utilisation des fonctions du pilote d'imprimante Macintosh

Arrêt d'une demande d'impression

Utilisation des fonctions du pilote d'imprimante Windows Modification du pilote d'imprimante en fonction du type et du format du support La sélection du support par type et par format assure une meilleure qualité d’impression pour le papier épais, le papier brillant et les transparents de rétroprojection. L’utilisation d’un paramètre incorrect peut entraîner une qualité d’impression médiocre. Imprimez toujours suivant le type pour les supports d’impression spéciaux tels que les étiquettes et les transparents. Imprimez toujours suivant le format pour les enveloppes.

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou Préférences.

Cliquez sur l'onglet Papier/Qualité.

Dans la zone de liste Type ou Format, sélectionnez le type ou le format de support approprié.

Cliquez sur OK. Aide du pilote d'imprimante L'aide du pilote d'imprimante est distincte de l'aide du programme. L'aide du pilote d'imprimante fournit des explications sur les touches, les cases à cocher et les listes déroulantes présentes dans le pilote d'imprimante. Elle comprend également des instructions sur les tâches d'impression courantes, telles que les impressions recto verso, l'impression de plusieurs pages sur une même feuille ou l'impression de la première page ou de la couverture sur un papier différent. Activez les écrans de l'aide du pilote d'imprimante en suivant l'une des procédures suivantes :

Dans la boîte de dialogue Propriétés du pilote d'imprimante, cliquez sur le bouton Aide.

Appuyez sur la touche F1 du clavier.

Cliquez sur le point d'interrogation situé dans le coin supérieur droit du pilote d'imprimante.

Cliquez avec le bouton droit de la souris sur un élément du pilote, puis cliquez sur Qu'est-ce que c'est ?.

Chapitre 5 Tâches d'impression

FRWW Annulation d'une tâche d'impression Vous pouvez annuler une tâche d'impression à partir des emplacements suivants :

Panneau de commande du produit : pour annuler la tâche d'impression, appuyez sur le bouton Annuler situé sur le panneau de commande du produit, puis relâchez-le.

Application logicielle : En principe, une boîte de dialogue s'affiche brièvement à l'écran pour vous permettre d'annuler la tâche d'impression.

File d'attente Windows : Si une tâche d'impression est dans une file d'attente (mémoire de l'ordinateur) ou dans un spouleur d'impression, supprimez-la.

Cliquez sur Démarrer, Paramètres, puis sur Imprimantes (Windows 2000) ou Imprimantes et télécopieurs (Windows XP Professionnel et Server 2003) ou Imprimantes et autres périphériques (Windows XP Edition familiale).

Sous Windows Vista, cliquez sur Démarrer, Panneau de configuration, puis sur Imprimante. Double-cliquez sur l'icône HP Color LaserJet série CP1510 pour ouvrir la fenêtre, sélectionnez la tâche d'impression, puis cliquez sur Supprimer. Si les voyants du panneau de commande clignotent encore, alors que la tâche d'impression vient d'être annulée, cela signifie que l'ordinateur est toujours en train de transmettre la tâche au produit. Vous avez le choix entre supprimer la tâche dans la file d’attente ou attendre que l’ordinateur n’ait plus de données à transmettre. Le produit repasse à l'état Prêt. Création et utilisation de raccourcis d'impression sous Windows Utilisez des raccourcis d'impression pour enregistrer les paramètres actuels du pilote en vue d'une réutilisation ultérieure. Création d'un raccourci d'impression

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou Préférences.

Cliquez sur l'onglet Raccourcis d'impression.

Sélectionnez les paramètres d'impression à utiliser. Cliquez sur Enregistrer sous.

Dans la boîte de dialogue Raccourcis d'impression, entrez un nom pour le raccourci.

Cliquez sur OK. Utilisation des raccourcis d'impression FRWW

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou Préférences.

Cliquez sur l'onglet Raccourcis d'impression.

Sélectionnez le raccourci d'impression à utiliser à partir de la boîte de dialogue Raccourcis d'impression.

Cliquez sur OK. Utilisation des fonctions du pilote d'imprimante Windows

REMARQUE : Pour utiliser les paramètres par défaut du pilote d'imprimante, sélectionnez Paramètres d’usine par défaut. Impression des brochures Vous pouvez imprimer des brochures sur du papier au format Letter, Legal ou A4.

Chargez du papier dans le bac.

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou Préférences.

Cliquez sur l'onglet Finition.

Dans la liste déroulante Mise en page Livret, sélectionnez Reliure à gauche ou Reliure à droite.

Imprimez le document. Le pilote d'imprimante vous invite à recharger les pages pour imprimer la deuxième face.

Pliez les pages, puis agrafez-les. Paramètres de qualité d'impression Les paramètres de qualité d'impression ont une incidence sur la résolution d'impression et l'utilisation de l'encre.

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou Préférences.

Sous l'onglet Papier/Qualité, sélectionnez le paramètre de qualité d'impression à utiliser. Sélectionnez Imprimer tout le texte en noir pour économiser les cartouches d'impression couleur. Le produit utilise alors uniquement la cartouche d'impression noire pour imprimer le texte noir au lieu d'utiliser un mélange de quatre couleurs pour obtenir cette couleur. Impression sur des supports spéciaux Utilisez uniquement les supports recommandés pour ce produit. Pour plus d’informations, reportez-vous à la section Papier et supports d’impression à la page 19.

Chapitre 5 Tâches d'impression

FRWW ATTENTION : Assurez-vous d'avoir défini le type de support correct dans le pilote d'imprimante. Le produit règle la température de fusion en fonction du type de support choisi. En cas d'impression sur des supports spéciaux, ce réglage évite que l'unité de fusion détériore le support lorsqu'il passe dans le produit.

Chargez le support dans le bac.

Chargez les enveloppes en plaçant la face recto vers le haut, côté du timbre vers l'arrière du bac.

Chargez tous les autres types de papier et de support d'impression face recto vers le haut et haut de la page vers l'arrière du bac.

En mode recto verso, chargez le papier face recto vers le bas et haut de la page vers l'arrière du bac.

Réglez les guides de longueur et de largeur du papier en fonction du format du support.

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou Préférences.

Sous l'onglet Papier/Qualité, sélectionnez le type de support approprié, ou sélectionnez l'option correspondante sous l'onglet Raccourcis d'impression.

Imprimez le document. Redimensionner les documents Les options de redimensionnement de documents permettent de réduire ou d'agrandir un document à un pourcentage de sa taille normale. Vous pouvez également décider d'imprimer un document sur un autre format de papier, avec ou sans mise à l'échelle. Réduction ou agrandissement d'un document

Dans le menu Fichier du programme logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou sur Préférences.

Sur l'onglet Effets, près de % de la taille réelle, saisissez le pourcentage selon lequel vous souhaitez réduire ou agrandir votre document. Vous pouvez également utiliser la barre de défilement pour ajuster le pourcentage.

Cliquez sur OK. Impression d'un document sur un autre format de papier FRWW

Dans le menu Fichier du programme logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou sur Préférences.

Dans l'onglet Effets, cliquez sur Imprimer document sur.

Sélectionnez le format de papier sur lequel imprimer. Utilisation des fonctions du pilote d'imprimante Windows

Pour imprimer le document sans le mettre à l'échelle, vérifiez que l'option Mettre à l'échelle du document n'est pas sélectionnée.

Cliquez sur OK. Définition de l'orientation de l'impression

Dans le menu Fichier du logiciel, cliquez sur Imprimer.

Sous l'onglet Finition, sélectionnez Portrait ou Paysage dans la section Orientation.

Cliquez sur OK. Utilisation des filigranes Un filigrane est une note, telle que « Confidentiel », imprimée en arrière-plan sur chaque page d'un document.

Dans le menu Fichier du programme logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou sur Préférences.

Dans l'onglet Effets, cliquez sur la liste déroulante Filigranes.

Cliquez sur le filigrane que vous voulez utiliser. Pour créer un filigrane, cliquez sur Modifier.

Si vous souhaitez que le filigrane apparaisse uniquement sur la première page du document, cliquez sur Première page seulement.

Cliquez sur OK. Pour supprimer le filigrane, cliquez sur (aucun) dans la liste déroulante Filigranes. Impression sur les deux faces de la feuille (recto verso manuel) Pour imprimer en recto verso, vous devez d'abord imprimer la première face, retourner le papier, puis réinsérer le papier dans le bac et imprimer la deuxième face.

Sur le bureau Windows, cliquez sur Démarrer, Paramètres et Imprimantes (ou Imprimantes et télécopieurs pour certaines versions de Windows).

Cliquez avec le bouton droit sur HP Color LaserJet série CP1510 et sélectionnez Propriétés.

Cliquez sur l’onglet Configurer.

Dans la section Gestion du papier, sélectionnez Permettre l'impression recto verso manuelle.

Ouvrez la boîte de dialogue d'impression dans le logiciel à partir duquel vous effectuer l'impression. Dans la plupart des logiciels, cette boîte de dialogue est accessible en cliquant sur Fichier, puis sur Imprimer.

Sélectionnez HP Color LaserJet série CP1510.

Cliquez sur Propriétés ou sur Préférences. Le nom exact de l'option dépend du logiciel à partir duquel vous effectuez l'impression.

Chapitre 5 Tâches d'impression

Cliquez sur l'onglet Finition.

10. Cochez la case Impression recto verso (manuelle).

12. Imprimez la première face du document.

13. Une fois le recto imprimé, retirez le papier restant situé dans le bac et mettez-le de côté jusqu'à ce

que la tâche d'impression recto verso manuelle soit terminée.

14. Empilez les pages imprimées, puis déramez la pile.

15. Retournez la pile dans le bac, face imprimée vers le bas et bord supérieur vers l'arrière du bac.

16. Appuyez sur le bouton Reprendre pour imprimer le verso.

Impression de plusieurs pages sur une même feuille de papier sous Windows Vous pouvez imprimer plusieurs pages sur une même feuille de papier.

Dans le menu Fichier du programme logiciel, cliquez sur Imprimer.

Sélectionnez le pilote, puis cliquez sur Propriétés ou sur Préférences.

Cliquez sur l'onglet Finition.

Dans la section Options document, sélectionnez le nombre de pages que vous souhaitez imprimer sur chaque feuille (1, 2, 4, 6, 9 ou 16).

Si le nombre de pages est supérieur à 1, sélectionnez les options appropriées pour Imprimer bordures de page et Ordre des pages.

FRWW Si vous devez modifier l'orientation de la page, cliquez sur Portrait ou Paysage. Cliquez sur OK. L'imprimante est à présent configurée pour imprimer le nombre de pages par feuille sélectionné. Utilisation des fonctions du pilote d'imprimante Windows

Utilisation des fonctions du pilote d'imprimante Macintosh Lorsque vous imprimez à partir d'un logiciel, de nombreuses fonctions de l'imprimante sont disponibles depuis le pilote d'imprimante. Pour en savoir plus sur les fonctions disponibles dans le pilote d'imprimante, reportez-vous à l'aide de ce dernier. REMARQUE : Les paramètres du pilote d'imprimante ou du programme sont généralement prioritaires sur ceux du panneau de commande. Les paramètres du programme sont généralement prioritaires sur ceux du pilote d'imprimante. Création et utilisation de préréglages dans Mac OS X Utilisez les préréglages pour enregistrer les paramètres actuels du pilote d'imprimante en vue d'une utilisation ultérieure. Création d'un préréglage

Ouvrez le pilote d'imprimante. Reportez-vous à la section Ouverture du pilote d'imprimante et modification des paramètres d'impression à la page 14.

Sélectionnez les paramètres d'impression.

Dans la zone Préréglages, cliquez sur Enregistrer sous et tapez un nom pour le préréglage.

Cliquez sur OK. Utilisation des préréglages

Ouvrez le pilote d'imprimante. Reportez-vous à la section Ouverture du pilote d'imprimante et modification des paramètres d'impression à la page 14.

Dans le menu Préréglages, sélectionnez le préréglage à utiliser. REMARQUE : Pour utiliser les paramètres par défaut du pilote d'imprimante, sélectionnez le préréglage Standard. Impression d'une page de couverture Vous pouvez imprimer une couverture distincte contenant un message (tel que « Confidentiel ») pour votre document.

Ouvrez le pilote d'imprimante. Reportez-vous à la section Ouverture du pilote d'imprimante et modification des paramètres d'impression à la page 14.

Dans le menu local Couverture ou Papier/Qualité, choisissez d'imprimer la couverture avant ou après le document.

Si vous utilisez Mac OS X, dans le menu local Type de couverture, sélectionnez le message à imprimer sur la couverture. REMARQUE : Pour imprimer une page de garde vierge, sélectionnez Standard dans le menu Type de couverture.

Chapitre 5 Tâches d'impression

FRWW Impression de plusieurs pages sur une même feuille de papier Vous pouvez imprimer plusieurs pages sur une même feuille de papier. Cette fonction permet d'imprimer des pages de brouillon à moindre coût.

Ouvrez le pilote d'imprimante. Reportez-vous à la section Ouverture du pilote d'imprimante et modification des paramètres d'impression à la page 14.

Sélectionnez le menu local Disposition.

En regard de Pages par feuille, sélectionnez le nombre de pages que vous souhaitez imprimer sur chaque feuille (1, 2, 4, 6, 9 ou 16).

En regard de Sens de la disposition, sélectionnez l'ordre et le positionnement des pages sur la feuille.

En regard de Bordures, sélectionnez le type de bordure à imprimer autour de chaque page de la feuille. Modification des options de couleur Utilisez le menu local Options de couleur pour contrôler l'interprétation et l'impression des couleurs à partir des logiciels. FRWW

Ouvrez le pilote d'imprimante. Reportez-vous à la section Ouverture du pilote d'imprimante et modification des paramètres d'impression à la page 14.

Ouvrez le menu local Options de couleur.

Si vous utilisez Mac OS X, cliquez sur Afficher les options avancées.

Réglez les paramètres relatifs au texte, aux graphiques et aux images. Utilisation des fonctions du pilote d'imprimante Macintosh

Arrêt d'une demande d'impression Vous pouvez arrêter une demande d'impression à partir du panneau de commande du produit ou à partir de votre logiciel. Pour obtenir des instructions sur l'arrêt d'une demande d'impression à partir d'un ordinateur connecté à un réseau, consultez l'aide en ligne du logiciel de réseau en question. REMARQUE : Il peut y avoir un délai entre l’annulation d’une tâche d’impression et l’arrêt de l’impression. Interruption de la tâche d'impression en cours à partir du panneau de commande du produit Appuyez sur le bouton Annuler tâche (X) du panneau de commande. REMARQUE : Si le processus d'impression de la tâche est trop avancé, l'option d'annulation peut ne pas être disponible. Interruption de la tâche d’impression en cours à partir du programme logiciel Une boîte de dialogue peut s'afficher brièvement à l'écran, vous offrant l'option d'annuler la tâche d'impression. Si plusieurs demandes d'impression ont été envoyées au produit via votre logiciel, elles peuvent être en attente dans une file d'impression (par exemple, dans le Gestionnaire d'impression Windows). Consultez la documentation du logiciel pour obtenir des instructions spécifiques sur l'annulation d'une demande d'impression à partir de l'ordinateur. Si une tâche d'impression est dans la file d'attente d'impression (mémoire de l'ordinateur) ou dans un spouleur d'impression (Windows 2000, XP ou Vista), supprimez la tâche d'impression à cet emplacement. Pour Windows 2000, Windows XP ou Windows Vista, cliquez sur Démarrer, puis sur Imprimantes et télécopieurs, ou cliquez sur Démarrer, Panneau de configuration, puis Imprimantes et télécopieurs. Cliquez deux fois sur l'icône de l'imprimante pour ouvrir le spouleur d'impression. Sélectionnez la tâche d'impression à annuler, puis appuyez sur Annuler ou Supprimer sous le menu Document. Si la tâche d'impression n'est pas annulée, il peut être nécessaire d'arrêter l'ordinateur, puis de le redémarrer.

Chapitre 5 Tâches d'impression

Présentation des fonctions du panneau de commande

Utilisation des menus du panneau de commande

Utilisation du panneau de commande du produit dans des environnements partagés

Présentation des fonctions du panneau de commande Le panneau de commande du produit comporte les voyants et les boutons suivants :

Voyant Prêt (vert) : le voyant Prêt est allumé lorsque le produit est prêt à imprimer. Il clignote lorsque le produit reçoit des données d'impression.

Voyant Attention (orange) : le voyant Attention clignote lorsqu'une cartouche d'impression est vide ou lorsque le produit requiert l'intervention de l'utilisateur. REMARQUE : Le voyant Attention ne clignote pas si plus d'une cartouche d'impression est vide.

Affichage du panneau de commande : l'écran fournit des informations sur le produit. Utilisez les menus qui s'affichent à l'écran pour paramétrer le produit. Reportez-vous à la section Utilisation des menus du panneau de commande à la page 50.

Jauges d'état des cartouches d'impression : ces indicateurs affichent le niveau de consommation de chaque cartouche d'impression (noire, jaune, cyan et magenta). Si le niveau de consommation est inconnu, le symbole ? apparaît. Cette situation peut se produire dans les circonstances suivantes : La cartouche d'impression est absente ou est mal installée.

La cartouche d'impression est défectueuse.

La cartouche d'impression n'est pas une cartouche HP.

Touche de direction gauche ( présente sur l'écran.

Bouton OK : appuyez sur le bouton OK pour effectuer les actions suivantes :

) : appuyez sur ce bouton pour naviguer dans les menus ou pour diminuer la valeur

Ouvrir les menus du panneau de commande

Ouvrir un sous-menu affiché sur l'écran du panneau de commande

Sélectionner une option de menu

Effacer certaines erreurs du produit

Lancer une tâche d'impression, en réponse à une invite du panneau de commande (par exemple, lorsque le message [OK] pr imprimer apparaît sur l'écran du panneau de commande) Touche de direction droite ( présente sur l'écran. ) : appuyez sur ce bouton pour naviguer dans les menus ou pour augmenter la valeur

Chapitre 6 Panneau de commande

FRWW Touche de direction arrière ( ) : utilisez ce bouton pour effectuer les actions suivantes :

Quitter les menus du panneau de commande

Revenir à un élément de menu précédent d'une liste de sous-menus

Revenir à un élément de menu précédent d'une liste de sous-menus (sans enregistrer les modifications apportées à l'élément de menu) Bouton Annuler tâche (X) : appuyez sur ce bouton pour annuler une tâche d'impression lorsque le voyant Attention clignote ou pour quitter les menus du panneau de commande. Présentation des fonctions du panneau de commande

Utilisation des menus du panneau de commande Utilisation des menus

Appuyez sur OK pour ouvrir les menus.

Appuyez sur la touche de direction gauche ( ) ou la touche de direction droite ( ) pour naviguer à travers les listes.

Appuyez sur OK pour sélectionner l'option correspondante. Un astérisque (*) apparaît à côté de la sélection active.

Appuyez sur la touche de direction arrière ( ) pour revenir en arrière à travers les sous-menus.

Appuyez sur X pour quitter le menu sans enregistrer les modifications. Les sections suivantes décrivent les options de chacun des menus principaux :

Menu Rapports à la page 50

Menu Configuration système à la page 51

Menu Config. réseau à la page 53

Menu Service à la page 54 Menu Rapports Utilisez le menu Rapports pour imprimer des rapports regroupant des informations sur le produit. Elément de menu Description Page de démonstration Imprime une page en couleur pour effectuer une démonstration de la qualité d'impression. Structure du menu Imprime un schéma de l'organisation des menus du panneau de commande. Les paramètres actifs de chaque menu sont répertoriés. Rapport config. Imprime une liste de tous les paramètres du produit. Inclut des informations sur le réseau lorsque le produit est connecté à un réseau. Etat des consommables Imprime des données sur l'état de chaque cartouche d'impression, y compris les informations suivantes :

Nombre de pages imprimées Rapport réseau Imprime une liste de tous les paramètres réseau du produit Page d'utilisat Imprime une page répertoriant toutes les pages PCL, PCL 6, PS, les pages coincées ou sautées dans le produit, les pages monochromes (noir et blanc) ou en couleur, ainsi que le nombre de pages HP Color LaserJet CP1518ni uniquement : imprime une page répertoriant les informations ci-dessus et les pages imprimées en monochrome (noir et blanc) ou en couleur, le nombre de cartes mémoire insérées, le nombre de connexions PictBridge et le nombre de pages PictBridge Liste des polices PCL

Chapitre 6 Panneau de commande

Imprime la liste de toutes les polices PCL qui sont installées. FRWW Elément de menu Description PS?Font List (Liste polices PS) Imprime la liste de toutes les polices PS (PostScript) installées Liste polices PCL6 Imprime la liste de toutes les polices PCL6 installées Journal couleurs Imprime un rapport indiquant le nom d'utilisateur, le nom de l'application et des informations sur l'utilisation des couleurs en fonction de la tâche effectuée Page service Imprime le rapport de service Page diagnostic Imprime les pages d'étalonnage et de diagnostic de couleur Menu Configuration système Utilisez ce menu pour configurer les paramètres de base du produit. Le menu Configuration système contient plusieurs sous-menus. Chacun de ces sous-menus est décrit dans le tableau suivant. Elément de menu Option de sous-menu Option de sous-menu Langue Config. papier Description Sélectionnez la langue d'affichage du panneau de commande et des rapports du produit. Form. papier déf Letter Legal Sélectionnez le format d'impression des rapports internes et des tâches d'impression pour lesquelles aucun format n'est spécifié. Type papier déf La liste des types de support disponibles s'affiche. Sélectionnez le type de support d'impression des rapports internes et des tâches d'impression pour lesquelles aucun format n'est spécifié. Bac 2 Format papier Sélectionnez le format et le type de support par défaut du bac 2 dans la liste des formats et des types disponibles. Type de papier Action pap manq Attendre tjs Ignorer Annuler Sélectionnez le mode de réaction du produit lorsqu'une tâche d'impression requiert un format ou un type qui n'est pas disponible ou que le bac spécifié est vide. Sélectionnez Attendre tjs pour que le produit attende que vous chargiez le support adéquat et appuyiez sur OK. Il s'agit du paramètre par défaut. Sélectionnez Ignorer pour imprimer sur un format ou un type différent après un temps d'attente spécifique. Sélectionnez Annuler pour annuler automatiquement la tâche d'impression après un temps d'attente spécifique. Si vous sélectionnez Ignorer ou Annuler, le panneau de commande vous invite à spécifier le temps d'attente en secondes. Appuyez sur la touche de direction droite ( ) pour augmenter le FRWW Utilisation des menus du panneau de commande

Elément de menu Option de sous-menu Option de sous-menu Description temps jusqu'à 3 600 secondes. Appuyez sur la touche de direction gauche ( ) pour réduire le temps. Qualité d'impression. Etalonner coul. Après allumage Etalonner mtnt Mode d'étalonnage Après allumage : sélectionnez le temps d'attente entre la mise sous tension du produit et l'étalonnage. Le paramètre par défaut est 15 minutes. Etalonner mtnt : le produit effectue un étalonnage immédiatement. Si une tâche est en cours de traitement, le produit effectue l'étalonnage à la fin de celle-ci. Si un message d'erreur s'affiche, vous devez d'abord l'effacer. Mode d'étalonnage : détermine le type d'étalonnage que le produit utilise durant le processus d'étalonnage. Remplacer conso. Ignorer épuis. Arrêt à épuis.

Normal : paramètre standard du Mode d'étalonnage.

Intégral : paramètre étendu du Mode d'étalonnage (prend plus de temps). Ignorer épuis. : si le produit détecte qu'une cartouche d'impression est vide, vous pouvez continuer à imprimer jusqu'à remarquer une dégradation de la qualité d'impression. Arrêt à épuis. : si le produit détecte qu'une cartouche d'impression est vide, vous devez remplacer la cartouche avant de pouvoir poursuivre l'impression. Il s'agit du paramètre par défaut. Niv. d'encre bas (1-20) Le seuil en pourcentage détermine le moment où le produit doit commencer à faire état d'un niveau de toner faible. Le message s'affiche soit sur le panneau de commande soit au moyen du voyant du toner, le cas échéant. Le paramètre par défaut est 10 %. Verr. couleur Act. couleur Sélectionnez Act. couleur afin d'imprimer la tâche en monochrome (noir et blanc) ou en couleur en fonction des spécifications du travail. Désact couleur Sélectionnez Désact couleur pour désactiver l'impression en couleur. Tous les tâches d'impression seront imprimées en monochrome (noir et blanc).

Chapitre 6 Panneau de commande

FRWW Elément de menu Option de sous-menu Police Courier Normal Option de sous-menu Sélectionne une version de la police Courier. La valeur par défaut est Normal. Foncé Aff. contraste Description Moyen Sélectionnez le niveau de contraste de l'écran. Le paramètre par défaut est Moyen. Plus foncé Le plus foncé Le plus clair Plus clair Menu Config. réseau Utilisez ce menu pour configurer les paramètres de réseau. Elément de menu Option de sous-menu Description Config. TCP IP Automatique Sélectionnez Automatique pour configurer automatiquement tous les paramètres TCP/IP. Manuelle Sélectionnez Manuelle pour configurer manuellement l'adresse IP, le masque de sousréseau et la passerelle par défaut. Le paramètre par défaut est Automatique. Jonction automatique Allumé Eteint Cet élément est utilisé lorsque vous connectez un produit directement à un ordinateur personnel à l'aide d'un câble Ethernet (vous pouvez avoir à le définir sur Allumé ou Eteint selon l'ordinateur utilisé). Le paramètre par défaut est Allumé. Services réseau IPv4 IPv6 Cet élément est utilisé par l'administrateur réseau pour limiter les services réseau disponibles sur ce produit. Allumé Eteint Le paramètre par défaut est Allumé. Carte mémoire Allumé Eteint Utilisez cette option pour activer ou désactiver le partage de fichiers entre une carte mémoire installée et le produit. Le paramètre par défaut est Eteint. Affichage de l'adresse IP sur le panneau de commande Non Non : l'adresse IP du produit ne s'affiche pas sur l'écran du panneau de commande. Oui Oui : l'adresse IP du produit s'affiche sur l'écran du panneau de commande. Le paramètre par défaut est Non. Rest. régl usine FRWW Appuyez sur OK pour rétablir les valeurs par défaut des paramètres de configuration réseau. Utilisation des menus du panneau de commande

Menu Service Utilisez ce menu pour restaurer les paramètres par défaut, nettoyer le produit et activer les modes spéciaux qui affectent la sortie d'impression. Elément de menu Description Rest. régl usine Restaure tous les paramètres personnalisés à leurs valeurs d'usine par défaut. Economie énergie Définit la durée d'inactivité du produit avant qu'il ne passe en mode Economie énergie. Le produit sort automatiquement du mode Economie énergie lorsque vous envoyez une tâche d'impression ou appuyez sur un bouton du panneau de commande. Le paramètre par défaut est 15 minutes. Mode nettoyage Utilisez cette option pour nettoyer le produit si vous constatez la présence de résidus de toner ou d'autres marques sur vos impressions. Le processus de nettoyage enlève la poussière et l'excès de toner qui se trouvent sur le circuit papier. Lorsque vous sélectionnez cette option, le produit vous invite à charger du papier ordinaire dans le bac 1, puis à appuyer sur OK pour démarrer le processus de nettoyage. Attendez la fin de l'opération. Jetez la page imprimée. Débit USB Permet de régler le débit USB sur Haut ou Plein. Pour que le produit fonctionne à un débit élevé, l'option correspondante doit être activée et il doit être connecté à un contrôleur hôte EHCI haute vitesse. Cet élément de menu ne reflète pas le débit réel de fonctionnement du produit. Le paramètre par défaut est Haut. Réd. courb papier Si les pages imprimées sont constamment gondolées, utilisez cette option pour utiliser un mode d'impression qui réduit le gondolage. Le paramètre par défaut est Désactivé. Archiver impr. Si vous imprimez des pages destinées à être entreposées pendant longtemps, utilisez ce mode pour réduire l'apparition de tâches et de particules de toner. Le paramètre par défaut est Désactivé.

Chapitre 6 Panneau de commande

FRWW Utilisation du panneau de commande du produit dans des environnements partagés Si vous partagez le produit avec d'autres utilisateurs, respectez les instructions suivantes pour garantir son bon fonctionnement :

Consultez votre administrateur système avant de modifier les paramètres du panneau de commande. Ces modifications pourraient affecter d’autres tâches d’impression.

Mettez-vous d’accord avec les autres utilisateurs avant de changer la police d’imprimante par défaut ou de télécharger des polices logicielles. La coordination de ces opérations permet d’économiser de la mémoire et d’éviter des résultats d’impression inattendus.

Gardez à l'esprit que le fait de basculer entre plusieurs modes, par exemple entre l'émulation PostScript et le mode PCL, affecte les impressions des autres utilisateurs. REMARQUE : Votre système d’exploitation de réseau peut protéger automatiquement les tâches d’impression de chaque utilisateur des effets des autres tâches d’impression. Adressez-vous à votre administrateur système pour obtenir plus d'informations. FRWW Utilisation du panneau de commande du produit dans des environnements partagés

Chapitre 6 Panneau de commande

Gestion des couleurs

Utilisation avancée des couleurs

Correspondance des couleurs

Outil de correspondance des couleurs de base HP

Gestion des couleurs La configuration des options de couleur sur Automatique produit généralement la meilleure qualité possible d’impression de documents couleur. Toutefois, il est possible que vous souhaitiez imprimer un document couleur en niveaux de gris (noir et blanc) ou modifier l'une des options de couleur du produit.

Sous Windows, utilisez les paramètres de l'onglet Couleur du pilote d'imprimante pour effectuer une impression en niveaux de gris ou modifier les options de couleur. Impression en niveaux de gris Sélectionnez l'option Imprimer en niveaux de gris du pilote d'imprimante pour imprimer un document couleur en noir et blanc. Cette option est utile pour l’impression de documents couleur à photocopier ou télécopier. Si l'option Imprimer en niveaux de gris est sélectionnée, le produit passe en mode monochrome, ce qui réduit l'usure des cartouches couleur. Réglage automatique ou manuel des couleurs La fonction de réglage Automatique des couleurs optimise le traitement des couleurs en gris neutre, les demi-teintes et les améliorations de bords pour chaque élément d’un document. Pour plus d’informations, reportez-vous à l’aide en ligne du pilote d’imprimante. REMARQUE : Automatique est le paramètre par défaut et est recommandé pour l’impression de tous les documents couleur. Utilisez l'option de réglage Manuel des couleurs pour régler le traitement des couleurs en gris neutre, les demi-teintes et les améliorations de bords pour le texte, les graphiques et les photos. Pour accéder aux options de couleurs manuelles, sous l'onglet Couleur, sélectionnez Manuel, puis Paramètres. Options de couleurs manuelles Utilisez les options de couleur manuelles pour régler les options Gris neutres, Demi-teinte et Contrôle du bord pour le texte, les graphiques et les photos. Tableau 7-1 Options de couleurs manuelles Description du paramètre Options du paramètre Demi-teintes

L'option Lisse donne de meilleurs résultats pour les grandes zones de couleur unie et améliore la qualité des photos en adoucissant les gradations de couleurs. Sélectionnez cette option lorsque l’obtention de zones uniformes et lisses est prioritaire.

L'option Détail est utile pour le texte et les graphiques qui requièrent de nettes distinctions entre les lignes ou couleurs, ou les images contenant un motif ou un niveau élevé de détail. Sélectionnez cette option lorsque l’obtention de bords nets et de détails est prioritaire. Les options de demi-teintes ont un impact sur la résolution et la clarté des couleurs imprimées.

FRWW Tableau 7-1 Options de couleurs manuelles (suite) Description du paramètre Options du paramètre Gris neutres

Le paramètre Gris neutres détermine la méthode de création des couleurs grises employée pour le texte, les graphiques et les photographies.

Le paramètre Contrôle du bord détermine le rendu des bords. Le contrôle des bords comporte deux composants : tramage adaptatif et recouvrement. Le tramage adaptatif accroît la netteté des bords. Le recouvrement réduit l’effet d’enregistrement incorrect ● des plans de couleur en superposant légèrement les bords des objets adjacents.

L'option Noir uniquement génère des couleurs neutres (gris et noir) en utilisant uniquement l’encre noire. Ce réglage garantit des couleurs neutres sans teinte de couleur. 4 couleurs génère des couleurs neutres (gris et noir) en combinant les quatre encres de couleur. Cette méthode produit des dégradés et des transitions plus lisses vers les autres couleurs et fournit le noir le plus foncé. Maximum est le paramètre de recouvrement le plus agressif. Le tramage adaptatif est activé. Normal définit le dépassement sur un niveau moyen. L'adaptation des demi-teintes est activée. Léger définit le dépassement sur un niveau minimal, l'adaptation des demi-teintes est activée. Désactivé désactive le recouvrement et le tramage adaptatif. Thèmes de couleurs Utilisez les thèmes de couleurs pour régler les options Couleur RGB de la page entière. FRWW Description de la configuration Options de configuration Couleur RGB

L'option Par défaut (sRGB) indique au produit qu'il doit interpréter la couleur RGB en tant que sRGB. La norme sRGB est la norme acceptée de Microsoft et du World Wide Web Consortium (http://www.w3.org).

L'option Eclatant indique au produit qu'il doit augmenter la saturation des couleurs dans les demi-teintes. Les objets moins colorés ont un rendu plus coloré. Ce paramètre est recommandé pour l'impression de graphiques professionnels.

Photo interprète les couleurs RGB comme si elles étaient imprimées comme une photo à l'aide d'un mini-laboratoire numérique. Les couleurs rendues sont plus profondes, plus saturées et sont différentes de celle du mode Par défaut (sRGB). Utilisez ce paramètre pour l'impression de photos.

Photo (AdobeRGB 1998) est utilisé pour les photos numériques qui utilisent l'espace de couleurs AdobeRGB au lieu de l'espace sRGB. Lorsque vous effectuez des impressions à partir d'une application professionnelle qui utilise AdobeRGB, désactivez la gestion des couleurs dans le programme et laissez le produit gérer l'espace de couleurs.

Aucun règle l'imprimante de sorte qu'elle imprime les données RGB en mode brut. Lorsque cette option est sélectionnée, vous devez gérer les couleurs via le programme sur lequel vous travaillez ou via le système d'exploitation pour rendre correctement les photos. Gestion des couleurs

Utilisation avancée des couleurs Le produit dispose de fonctions couleur automatiques qui génèrent d'excellents résultats en matière de couleur. Les tables de couleurs soigneusement conçues et testées fournissent un rendu précis et lisse de toutes les couleurs imprimables. Le produit fournit également des outils sophistiqués pour les professionnels expérimentés. Encre HP ColorSphere HP a conçu le système d'impression (imprimante, cartouches, encre et papier) pour une compatibilité totale visant à optimiser la qualité d'impression, la fiabilité du produit et la productivité des utilisateurs. Les cartouches d'impression HP d'origine contiennent de l'encre HP ColorSphere spécialement adaptée à votre imprimante afin d'obtenir une large gamme de couleurs brillantes. Cela vous permet de créer des documents à l'aspect professionnel, avec du texte et des graphiques clairs et nets et des photos imprimées réalistes. L'encre HP ColorSphere permet d'obtenir une homogénéité et une intensité d'impression de qualité sur une vaste gamme de papiers. Ainsi, vous pouvez créer des documents qui vous permettront de faire bonne impression. De plus, la qualité professionnelle et les papiers spéciaux HP (incluant des types de supports et grammages variés) sont adaptés à vos modes de travail. HP ImageREt 3600 La technologie ImageREt 3600 fournit une qualité de classe laser couleur de 3 600 ppp, grâce à un processus d'impression multiniveau. Ce processus contrôle les couleurs avec précision, en combinant jusqu’à quatre couleurs en un seul point et en variant la quantité d’encre dans une zone donnée. La technologie ImageREt 3600 a été améliorée pour ce produit. Les améliorations proposent des technologies de recouvrement, un contrôle accru sur le positionnement des points et un contrôle plus précis de la qualité du toner dans un point. Ces nouvelles technologies, alliées au processus d'impression multiniveau de HP, résultent en une imprimante 600 x 600 ppp qui fournit une qualité de classe laser couleur de 3 600 ppp offrant des millions de couleurs lisses. En comparaison, le processus d’impression à un niveau, proposé par défaut par les autres imprimantes laser couleur, ne permet pas de combiner les couleurs en un seul point. Ce procédé, appelé trame simili, réduit considérablement la possibilité de création d’une large gamme de couleurs conservant une netteté suffisante et une structure à points peu visible. Sélection du support Pour obtenir des couleurs et une qualité d'image optimales, sélectionnez le type de support approprié à partir du menu du logiciel de l'imprimante ou du pilote d'imprimante. Options de couleur Les options de couleur assurent automatiquement des impressions couleur optimales. Ces options utilisent le taggage d’objets, qui permet l’utilisation des paramètres optimaux de couleurs et de demiteintes pour les différents objets (texte, graphiques et photos) d'une page. Le pilote d’imprimante analyse la page (c’est-à-dire les objets qu’elle affiche) et utilise les paramètres de demi-teintes et de couleurs assurant la meilleure qualité d’impression pour chaque objet. Dans l’environnement Windows, les paramètres Automatique et Manuel sont situés sous l’onglet Couleur du pilote d’imprimante.

FRWW Couleurs Rouge-vert-bleu standard (sRGB) La norme sRGB (rouge-vert-bleu standard) est une norme mondiale mise au point par HP et Microsoft et qui désigne un langage de couleurs commun pour les moniteurs, les périphériques d’entrée (scanners, appareils photo numériques) et de sortie (imprimantes, traceurs). Il s’agit de l’espace de couleur utilisé par défaut pour les produits HP, les systèmes d’exploitation Microsoft, le World Wide Web et la plupart des logiciels de bureau. La norme sRGB est représentative d’un moniteur de PC Windows standard et constitue la norme de convergence pour la télévision haute définition. REMARQUE : L’aspect des couleurs sur l’écran dépend de facteurs tels que le type de moniteur utilisé ou l’éclairage de la pièce. Pour plus d’informations, visitez le site Correspondance des couleurs à la page 62. Les dernières versions d'Adobe PhotoShop®, de CorelDRAW®, de Microsoft Office et de bien d'autres programmes utilisent la norme sRGB pour communiquer les couleurs. Le sRGB correspondant à l'espace de couleur utilisé par défaut dans les systèmes d'exploitation Microsoft, cette norme est aujourd'hui largement répandue. Lorsque les programmes et périphériques utilisent la norme sRGB pour échanger des informations sur les couleurs, les utilisateurs constatent généralement une amélioration considérable de la correspondance des couleurs. Avec cette norme sRGB, l'utilisateur n'a plus besoin de devenir un expert pour faire correspondre automatiquement les couleurs du produit, du moniteur d'ordinateur et d'autres périphériques d'entrée. FRWW Utilisation avancée des couleurs

Correspondance des couleurs Le processus consistant à faire correspondre les couleurs imprimées avec celles affichées sur l’écran de l’ordinateur est complexe car les imprimantes et les moniteurs utilisent différentes méthodes pour produire les couleurs. Les moniteurs les affichent en pixels lumineux basés sur le processus RGB (rouge, vert, bleu) tandis que les imprimantes les impriment à l’aide d’un processus CMJN (cyan, magenta, jaune et noir). Plusieurs facteurs ont une incidence sur votre capacité à faire correspondre les couleurs imprimées et celles du moniteur :

Colorants de l’imprimante (encres ou toners, par exemple)

Processus d’impression (technologie à jet d’encre, presse ou laser, par exemple)

Différences de perception des couleurs

Pilotes d’imprimante

Systèmes d'exploitation informatiques

Cartes vidéo et pilotes

Environnement de fonctionnement (humidité, par exemple) Gardez en mémoire ces facteurs si vous remarquez que les couleurs affichées à l’écran ne correspondent pas exactement à celles imprimées. Pour la plupart des utilisateurs, la meilleure méthode de correspondance des couleurs consiste à imprimer des couleurs sRGB. Utilisation de HP ToolboxFX pour imprimer la palette de couleurs de base de Microsoft Office Vous pouvez utiliser le logiciel HP ToolboxFX pour imprimer la palette des couleurs de base de Microsoft Office. Utilisez cette palette pour sélectionner les couleurs que vous souhaitez utiliser pour vos documents imprimés. Elle permet d'afficher les couleurs réelles à l'impression lorsque vous sélectionnez ces couleurs de base dans un programme Microsoft Office.

Dans le logiciel HP ToolboxFX, sélectionnez le dossier Aide.

Dans la section Dépannage, sélectionnez Imprimer les couleurs de base.

FRWW Outil de correspondance des couleurs de base HP L'outil de correspondance des couleurs de base HP vous permet de régler la couleur d'accompagnement de votre sortie imprimée. Par exemple, vous pouvez reprendre la couleur du logo de votre entreprise sur votre sortie imprimée. Vous pouvez enregistrer et utiliser de nouvelles combinaisons de couleurs pour des documents spécifiques ou pour tous les documents imprimés ou vous pouvez créer diverses combinaisons de couleurs à utiliser ultérieurement. Utilisez HP ToolboxFX pour ouvrir l'outil de correspondance des couleurs de base HP FRWW

Dans le logiciel HP ToolboxFX, sélectionnez le dossier Aide.

Dans la section Outils d'impression couleur, sélectionnez Correspondance des couleurs de base. Outil de correspondance des couleurs de base HP

Photo REMARQUE : Cette section s'applique uniquement au produit HP Color LaserJet CP1518ni. FRWW

Insertion d'une carte mémoire

Modification des paramètres de carte mémoire par défaut

Imprimer des photos directement à partir de la carte mémoire

Impression d'un index de carte mémoire

Insertion d'une carte mémoire Le produit HP Color LaserJet CP1518ni peut lire les types de cartes mémoire suivants :

CompactFlash (CF) type 1 et type 2

xD Picture Card Le lecteur de carte mémoire HP Color LaserJet CP1518ni reconnaît uniquement le format de fichiers .JPEG lors de l'impression à partir du panneau de commande. Pour imprimer d'autres types de fichiers, vous devez procéder de l'une des façons suivantes :

Utiliser un logiciel, tel que PhotoSmart Premier, fourni sur le CD-ROM du produit. Consulter l'aide en ligne du logiciel pour obtenir des instructions.

Utilisateurs des systèmes d'exploitation Windows : utilisez l'Explorateur Windows pour déplacer les autres types de fichiers vers votre ordinateur et les imprimer à partir de celui-ci. Utilisez l'emplacement de carte mémoire approprié sur le produit HP Color LaserJet CP1518ni. Pour reconnaître cet emplacement, consultez l'illustration ci-dessous.

FRWW Insertion et retrait d'une carte mémoire REMARQUE : L'imprimante HP Color LaserJet CP1518ni reconnaît les cartes mémoire d'une capacité maximale de 2 Go.

Introduisez la carte mémoire dans l'emplacement approprié. REMARQUE : Vous ne pouvez utiliser qu'une seule carte mémoire à la fois. Si vous en insérez plusieurs, le produit affiche un message d'erreur.

Le produit lit la carte, puis le panneau de commande affiche X photos sur la carte, où X représente le nombre de fichiers .JPEG reconnus trouvés sur la carte mémoire. Après quelques secondes, le message Menu Photo Imp photo facile s'affiche sur l'écran du panneau de commande. Vous pouvez à présent utiliser l'imprimante HP Color LaserJet CP1518ni pour imprimer des photos. Reportez-vous à la section Imprimer des photos directement à partir de la carte mémoire à la page 69.

Prenez la carte et retirez-la doucement de l'emplacement. ATTENTION : Pour ne pas endommager les fichiers stockés sur la carte, ne retirez pas une carte mémoire lorsque le produit est en train d'y accéder. Attendez que le voyant situé à côté des emplacements de cartes mémoire arrête de clignoter pour retirer la carte. Lorsque le voyant reste allumé, vous pouvez retirer la carte mémoire. FRWW Insertion d'une carte mémoire

Modification des paramètres de carte mémoire par défaut Le produit HP Color LaserJet CP1518ni est fourni avec des paramètres par défaut que vous pouvez modifier à partir du panneau de commande pour l'impression photo. REMARQUE : Les paramètres par défaut restent sélectionnés tant que vous ne les avez pas modifiés, puis enregistrés à nouveau. Si vous souhaitez modifier les paramètres de façon temporaire pour un travail d’impression de photos particulier, reportez-vous à la section Imprimer des photos directement à partir de la carte mémoire à la page 69.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Menu principal Config. photo et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner l'un des éléments de menu suivants et appuyez sur OK.

Contraste déf : permet de modifier le contraste pour l'image que vous imprimez.

Nbre exempl. déf : permet de modifier le nombre d’exemplaires à imprimer.

Coul. sortie déf : permet de spécifier une impression en couleur ou en noir et blanc.

Rest. régl usine : permet de réinitialiser les valeurs par défaut de tous les paramètres.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour modifier le paramètre et appuyez sur OK pour enregistrer la modification ou sur X pour quitter le menu sans enregistrer.

Répétez ces étapes pour chaque élément de menu que vous voulez modifier.

FRWW Imprimer des photos directement à partir de la carte mémoire Utilisez le panneau de commande pour imprimer directement à partir d'une carte mémoire et pour modifier les paramètres pour une tâche d'impression. Impression des photos individuelles à partir de la carte mémoire

Insérez la carte mémoire dans le produit. Le message Menu principal Menu Photo s'affiche.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Imp photo facile et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Sélectionner photos Une seule et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour faire une sélection pour chacun des éléments de menu suivants et appuyez sur OK.

Sélect. photo No : permet de sélectionner une photo individuelle à imprimer. Les photos sont numérotées, en commençant par 1.

Format des images : permet de définir le format de l'image imprimée.

Format papier : permet de sélectionner le format du support.

Type de papier : permet de sélectionner le type de support.

Nbre exemplaires : permet de définir le nombre de copies à imprimer (1 à 99). Lorsque le message [OK] pr imprimer s'affiche sur l'écran du panneau de commande, appuyez sur OK. Appuyez sur X pour quitter le menu sans imprimer. Impression d'un ensemble de photos à partir de la carte mémoire FRWW

Insérez la carte mémoire dans le produit. Le message Menu principal Menu Photo s'affiche.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Imp photo facile et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Sélectionner photos Dans une série et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour faire une sélection pour chacun des éléments de menu suivants et appuyez sur OK.

No première photo : permet de sélectionner la première photo de l'ensemble de photos à imprimer. Les photos sont numérotées, en commençant par 1.

No dernière photo : permet de sélectionner la dernière photo de l'ensemble de photos à imprimer.

Format des images : permet de définir le format de l'image imprimée.

Format papier : permet de sélectionner le format du support. Imprimer des photos directement à partir de la carte mémoire

Type de papier : permet de sélectionner le type de support.

Nbre exemplaires : permet de définir le nombre de copies à imprimer (1 à 99). Lorsque le message [OK] pr imprimer s'affiche sur l'écran du panneau de commande, appuyez sur OK. Appuyez sur X pour quitter le menu sans imprimer. Impression de toutes les photos de la carte mémoire

Insérez la carte mémoire dans le produit. Le message Menu principal Menu Photo s'affiche.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Imp photo facile et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Sélectionner photos Toutes (No - No) et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour faire une sélection pour chacun des éléments de menu suivants et appuyez sur OK.

Format des images : permet de définir le format de l'image imprimée.

Format papier : permet de sélectionner le format du support.

Type de papier : permet de sélectionner le type de support.

Nbre exemplaires : permet de définir le nombre de copies à imprimer (1 à 99). Lorsque le message [OK] pr imprimer s'affiche sur l'écran du panneau de commande, appuyez sur OK. Appuyez sur X pour quitter le menu sans imprimer.

FRWW Impression d'un index de carte mémoire Utilisez le panneau de commande pour imprimer un index de miniatures de toutes les photos d'une carte mémoire. FRWW

Insérez la carte mémoire dans le produit. Reportez-vous à la section Insertion d'une carte mémoire à la page 66. Le message Menu principal Menu Photo s'affiche.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Menu Photo Imprimer index et appuyez sur OK.

Utilisez la touche de direction gauche ( ) ou la touche de direction droite ( ) pour sélectionner Rapide ou Supérieure et appuyez sur OK. Appuyez sur X pour quitter le menu sans imprimer. Impression d'un index de carte mémoire

PictBridge Utilisez l'emplacement PictBridge et un câble USB pour connecter un appareil photo numérique ou un caméscope compatible à l'imprimante HP Color LaserJet CP1518ni. Vous pouvez ensuite imprimer les images de ces périphériques sans utiliser d'ordinateur. Le port PictBridge se trouve près des emplacements de cartes mémoire.

Connexion d'un appareil photo ou d'un caméscope numérique au produit ATTENTION : Pour ne pas endommager le produit, ne connectez pas d'autre équipement qu'un appareil photo ou un caméscope numérique compatible sur ce port PictBridge. REMARQUE : HP vous recommande d'utiliser l'adaptateur secteur pour faire fonctionner votre appareil photo ou caméscope lorsque vous le connectez directement au produit. Si vous le faites fonctionner sur la batterie, veillez à ce qu'elle soit complètement chargée. Selon le modèle de votre appareil photo ou caméscope, vous devrez peut-être sélectionner un mode d'impression compatible avec la fonction PictBridge avant de le connecter à l'imprimante HP Color LaserJet CP1518ni. Vous devrez peut-être également allumer votre appareil photo ou sélectionner le mode Lecture de votre caméscope après l'avoir connecté au produit. Lisez les instructions du fabricant de votre appareil avant de le connecter à l'imprimante HP Color LaserJet CP1518ni.

Avant de connecter un périphérique au produit, assurez-vous que l'appareil photo ou le caméscope est éteint.

Utilisez le câble USB fourni avec votre appareil pour le connecter au port PictBridge du produit.

Allumez l'appareil photo ou le caméscope. Suivez les instructions du fabricant pour imprimer directement depuis le périphérique.

Lorsque vous avez fini d'imprimer les photos directement à partir d'un appareil photo ou d'un caméscope connecté à l'imprimante HP Color LaserJet CP1518ni, débranchez toujours le câble reliant le périphérique au port PictBridge. PictBridge

Impression des pages d'informations

Utilisation du serveur Web intégré

Configurer le produit à l'aide d'un Macintosh

Gestion des consommables

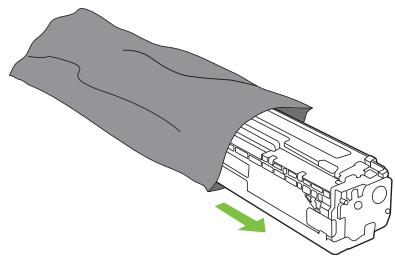

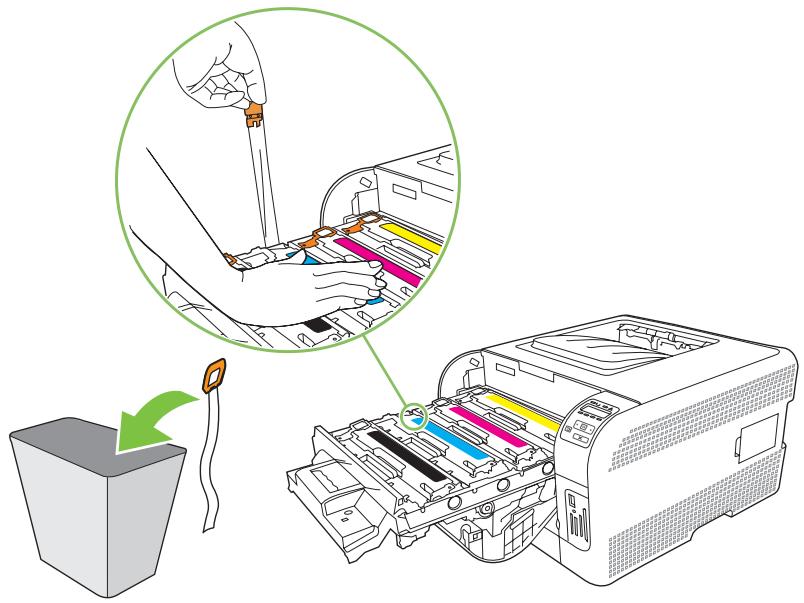

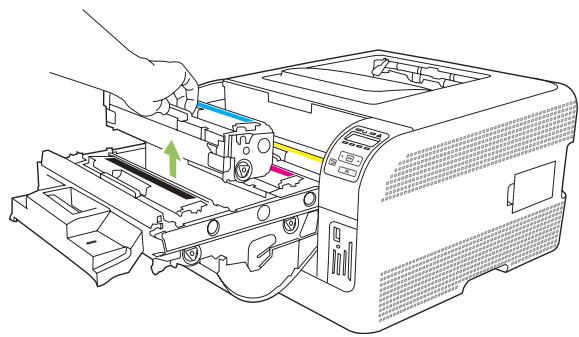

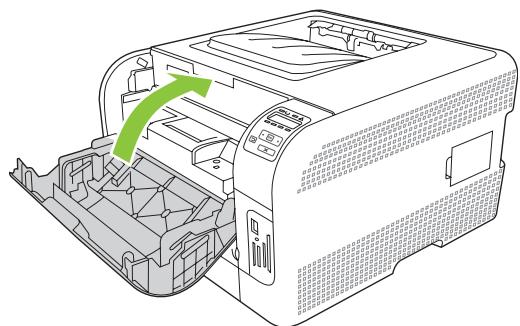

Remplacer les cartouches d'impression

Utilisation de la mémoire

Nettoyage du produit

Mettre à niveau le micrologiciel

Impression des pages d'informations Utilisez le panneau de commande pour imprimer des pages relatives à la configuration et aux consommables qui fournissent des informations sur le produit et ses paramètres actuels.

Appuyez sur OK pour ouvrir les menus.

Appuyez sur la touche de direction gauche ( ) ou la touche de direction droite ( ) pour naviguer jusqu'aux Rapports et appuyez sur OK.

Appuyez sur la touche de direction gauche ( ) ou la touche de direction droite ( ) pour naviguer jusqu'à Rapport config. ou Etat des consommables et appuyez sur OK pour imprimer le rapport.

Appuyez sur X pour quitter les menus. REMARQUE : Pour pouvoir imprimer les pages d'informations, vous devez installer le logiciel du produit et connecter le produit à l'ordinateur.

Chapitre 9 Gestion et maintenance

FRWW HP ToolboxFX Le logiciel HP ToolboxFX est un programme que vous pouvez utiliser pour les tâches suivantes :

Vérifier l'état du produit.

Configurer les paramètres du produit.

Configurer les messages contextuels d'alerte

Afficher les informations de dépannage

Afficher la documentation en ligne Vous pouvez consulter HP ToolboxFX lorsque le produit est directement connecté à votre ordinateur ou au réseau. Effectuez une installation logicielle recommandée pour utiliser HP ToolboxFX. REMARQUE : HP ToolboxFX n'est pas pris en charge par Windows Server 2003, ni par les systèmes d'exploitation Macintosh. Pour utiliser HP ToolboxFX, le protocole TCP/IP doit être installé sur votre ordinateur. Il n'est pas nécessaire d'avoir accès à Internet pour ouvrir et utiliser HP ToolboxFX. Affichage de HP ToolboxFX Ouvrez le logiciel HP ToolboxFX de l'une des façons suivantes :

Dans la barre d'état système de Windows, double-cliquez sur l'icône HP ToolboxFX (

Dans le menu Démarrer de Windows, cliquez sur Programmes (ou sur Tous les programmes dans Windows XP et Vista), cliquez sur HP, puis sur HP Color LaserJet série CP1510 et enfin sur HP ToolboxFX.

HP ToolboxFX contient les dossiers suivants :

Alertes à la page 78

Informations sur le produit à la page 79

Paramètres du périphérique à la page 79

Paramètres réseau à la page 84 Etat Le dossier Etat contient des liens vers les pages principales suivantes : FRWW

Etat du périphérique. Cette page indique l'état du produit (par exemple, bourrage papier ou bac vide). Après avoir corrigé un problème, cliquez sur Actualiser l'état pour mettre à jour l'état du produit.

Etat des consommables. Permet d'afficher des détails, par exemple le pourcentage estimé de toner restant dans la cartouche d'impression et le nombre de pages imprimées avec la cartouche d'impression actuelle. Cette page fournit également des liens permettant de commander des consommables et d'obtenir des informations sur leur recyclage. HP ToolboxFX

Configuration du périphérique. Permet d'afficher une description détaillée de la configuration actuelle du produit, notamment la quantité de mémoire installée et le nombre de bacs en option installés.

Résumé réseau. Afficher une description détaillée de la configuration actuelle du réseau, qui comprend l'adresse IP et l'état du réseau.

Impression des pages d'infos. Permet d'imprimer la page de configuration et d'autres pages d'informations telles que la page d'état des consommables. Reportez-vous à la section Impression des pages d'informations à la page 76.

Journal d'utilisation des couleurs. Permet d'afficher les informations relatives à l'utilisation des couleurs du produit.

Journal des événements. Permet d'afficher l'historique des erreurs du produit. L'erreur la plus récente s'affiche en haut de la liste. Journal des événements Le journal des événements est un tableau qui contient les codes correspondant aux messages d'erreur qui se sont affichés sur l'écran du panneau de commande du produit, une brève description de chaque erreur et le nombre de pages qui se sont imprimées avec chaque erreur survenue. Pour plus d’informations sur les messages d’erreur, reportez-vous à la section Messages d'alerte d'état et du panneau de commande à la page 103. Alertes Le dossier Alertes contient des liens vers les pages principales suivantes :

Configuration des alertes relatives à l’état. Configurer le produit pour qu'il affiche des alertes contextuelles pour certains événements, comme un niveau de toner faible.

Configuration des alertes par courrier électronique. Configurer le produit pour qu'il vous envoie des alertes par courrier électronique pour certains événements, comme un niveau de toner faible. Configuration des alertes relatives à l'état Utilisez cette option pour configurer le produit afin qu'il envoie des alertes à votre ordinateur en cas de bourrages papier, niveau de toner faible dans les cartouches d'impression HP, utilisation d'une cartouche non HP, absence de papier dans les bacs d'alimentation et autres messages d'erreur spécifiques. Précisez si vous voulez voir apparaître une fenêtre contextuelle, une icône dans la barre d'état système, une alerte sur le Bureau ou une combinaison de ces éléments. L'alerte contextuelle et l'alerte sur le Bureau apparaissent uniquement lorsque le produit imprime à partir de l'ordinateur sur lequel vous avez défini les alertes. Les alertes de bureau sont seulement visibles momentanément et disparaissent automatiquement. Modifiez le paramètre Seuil de niveau bas de la cartouche, qui définit le niveau d'encre qui provoque une alerte de toner faible, sur la page Config. système. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Configuration des alertes par courrier électronique Utilisez cette option pour configurer jusqu'à deux adresses électroniques destinées à recevoir des alertes lorsque certains événements se produisent. Vous pouvez spécifier des événements différents

Chapitre 9 Gestion et maintenance

FRWW pour chaque adresse électronique. Utilisez les informations du serveur de messagerie qui enverra les messages d'alertes pour le produit. REMARQUE : Vous pouvez configurer l'envoi d'alertes par courrier électronique uniquement à partir d'un serveur qui ne nécessite pas l'authentification de l'utilisateur. Si votre serveur de courrier électronique vous demande de vous connecter au moyen d'un nom d'utilisateur et d'un mot de passe, vous ne pouvez pas activer les alertes par courrier électronique. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Informations sur le produit Le dossier Informations sur le produit contient des liens vers la page suivante :

Pages de démonstration. Permet d'imprimer des pages démontrant le potentiel de qualité d'impression couleur et les caractéristiques d'impression globales du produit. Aide Le dossier Aide contient des liens vers les pages principales suivantes :

Dépannage. Permet d'afficher les rubriques d'aide concernant le dépannage, d'imprimer les pages de dépannage, de nettoyer le produit et d'ouvrir les couleurs de base de Microsoft Office. Pour plus d'informations sur les couleurs de base de Microsoft Office, reportez-vous à la section Correspondance des couleurs à la page 62.

Papier et supports d'impression. Permet d'imprimer les informations concernant l'optimisation des résultats d'impression à partir de votre produit lorsque vous utilisez divers types de papiers et de supports.

Conseils pratiques Lien de l'index du guide de l'utilisateur.

Outils d'impression couleur. Ouvrez les couleurs de base de Microsoft Office ou la palette complète de couleurs avec les valeurs RGB associées. Pour plus d'informations sur les couleurs de base de Microsoft Office, reportez-vous à la section Correspondance des couleurs à la page 62. Utilisez la correspondance des couleurs de base HP pour régler les couleurs d'accompagnement de votre sortie imprimée.

Guide de l’utilisateur. Permet d'afficher les informations relatives à l'utilisation du produit, à la garantie, aux spécifications et à l'assistance. Le guide de l'utilisateur est disponible aux formats HTML et PDF. Paramètres du périphérique Le dossier Paramètres du périphérique contient des liens vers les pages principales suivantes : FRWW

Informations sur le périphérique. Permet d'afficher des informations telles que la description du produit et le nom d'un contact.

Gestion du papier. Permet de configurer les bacs ou modifier les paramètres de gestion du papier du produit, tels que le format ou le type de papier par défaut.

Impression. Permet de modifier les paramètres d'impression par défaut du produit, comme le nombre de copies et l'orientation du papier.

PostScript. Permet de modifier les paramètres PS.

Photo. Permet de modifier les paramètres photo.

Qualité d’impression. Permet de modifier les paramètres de qualité d'impression.

Densité d’impression. Permet de modifier les paramètres de densité d'impression, comme le contraste, les surbrillances, les demi-teintes et les ombres.

Types de papier. Permet de modifier les paramètres de mode pour chaque type de support (papier à en-tête, papier perforé ou papier brillant, par exemple).

Modes d'impr. étendus. Permet de modifier les modes d'impression par défaut.

Configuration système. Permet de modifier les paramètres système, comme la reprise après bourrage et la reprise automatique. Modifiez le paramètre Seuil de niveau bas de la cartouche, qui définit le niveau d'encre qui provoque une alerte de toner faible.

Service. Permet d'accéder aux diverses procédures nécessaires à l'entretien du produit.

Enregistrer/restaurer les paramètres. Permet d'enregistrer sur votre ordinateur les paramètres actuels du produit sous la forme d'un fichier. Utilisez ce fichier pour charger ces paramètres dans un autre produit ou pour restaurer les paramètres ultérieurement sur le même produit.

Mot de passe. Définir un mot de passe pour protéger les paramètres du périphérique. Lorsqu'un mot de passe est défini, les utilisateurs sont invités à entrer un mot de passe avant de pouvoir modifier les paramètres du périphérique. Ce mot de passe est le même que celui du serveur Web intégré. Informations sur le périphérique La page Informations sur le périphérique contient des données sur votre produit pour une utilisation ultérieure. Les informations que vous saisissez dans les champs de cette page apparaissent sur la page de configuration. Vous pouvez saisir n'importe quel caractère dans chacun de ces champs. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Gestion du papier Utilisez ces options pour configurer vos paramètres par défaut. Ces options sont également disponibles dans les menus du panneau de commande. Pour plus d’informations, reportez-vous à la section Utilisation des menus du panneau de commande à la page 50. Les options suivantes sont disponibles pour gérer les tâches d'impression lorsque l'appareil est à court de support :

Sélectionnez Attente chargement papier.

Sélectionnez Annuler dans la liste déroulante Action pour manque de papier pour annuler la tâche d'impression.

Sélectionnez Remplacer dans la liste déroulante Durée avant manque de papier pour envoyer la tâche d'impression vers un autre bac de papier. Le champ Durée avant manque de papier spécifie la durée que le produit laisse s'écouler avant d'agir sur vos sélections. Vous pouvez régler cette valeur entre 0 et 3 600 secondes. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet.

Chapitre 9 Gestion et maintenance

FRWW Impression Utilisez ces options pour configurer les paramètres pour toutes les fonctions d'impression. Ces options sont également disponibles via le panneau de commande. Pour plus d’informations, reportez-vous à la section Utilisation des menus du panneau de commande à la page 50. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. PCL5c Utilisez ces options pour configurer les paramètres lorsque vous utilisez le mode d'impression PCL. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. PostScript Utilisez cette option lorsque vous utilisez le mode d'impression PostScript. Lorsque l'option Imprimer les erreurs PostScript est activée, la page d'erreurs PostScript est automatiquement imprimée lorsque des erreurs PostScript se produisent. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Photo Utilisez ces options pour configurer l'impression photo et activer ou désactiver l'utilisation de cartes mémoire. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Qualité d’impression Utilisez ces options pour accroître la qualité de vos travaux d'impression. Ces options sont également disponibles dans les menus du panneau de commande. Pour plus d’informations, reportez-vous à la section Utilisation des menus du panneau de commande à la page 50. Etalonnage des couleurs

Etalonnage à l'allumage. Indiquez si le produit doit être étalonné lorsque vous le mettez sous tension.

Temporisation étalonnage. Indiquez la fréquence d'étalonnage du produit.

Mode d'étalonnage. Permet d'indiquer le type d'étalonnage que le produit doit utiliser.

Complet(+lent) L'étalonnage complet permet d'obtenir des couleurs plus précises pour les photos imprimées sur du papier photo HP Color Laser 100 x 150 mm.

Etalonner maintenant. Permet de réaliser un étalonnage du produit immédiatement. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. FRWW HP ToolboxFX

Densité d’impression Utilisez ces paramètres pour effectuer un réglage fin de la quantité de chaque couleur d'encre utilisée pour chaque document que vous imprimez.

Contrastes. Le contraste correspond à la différence entre les couleurs claires (mises en évidence) et sombres (ombres). Pour augmenter les couleurs claires ou sombres de la gamme complète des couleurs, modifiez le paramètre Contrastes.

Mises en évidence. Les mises en évidence sont les couleurs qui sont proches du blanc. Pour assombrir les mises en évidence, augmentez le paramètre Mises en évidence. Cet ajustement n'affecte pas les demi-tons ou les ombres.

Demi-teintes. Les demi-teintes sont les couleurs qui se trouvent entre le blanc et la densité unie. Pour assombrir les demi-teintes, augmentez le paramètre Demi-teintes. Ce réglage n’a pas d’incidence sur les surbrillances et les ombres.

Ombres. Les ombres sont les couleurs qui sont proches de la densité unie. Pour assombrir les ombres, augmentez le paramètre Ombres. Cet ajustement n'affecte pas les mises en évidence ou les demi-tons. Types de papier Utilisez ces options pour configurer les modes d'impression qui correspondent aux différents types de support. Pour réinitialiser tous les modes sur les paramètres d'usine par défaut, sélectionnez Réinitialiser les modes. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Modes d'impr. étendus ATTENTION : Ces paramètres avancés doivent uniquement être utilisés pour améliorer la qualité d'impression. Le fait de les modifier peut avoir un impact considérable sur la qualité d'impression et sur le fonctionnement du produit. Utilisez ces options pour configurer les modes d'impression Fusion, Transfert, Transfert recto verso et Encre correspondant aux divers types de supports du pilote d'imprimante. Vous pouvez également modifier les paramètres Optimiser du produit, tels que le nettoyage du tambour et de la courroie de transfert. Pour réinitialiser tous les modes sur les paramètres d'usine par défaut, sélectionnez Réinitialiser les modes. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet.

Mode d'impression Paramètre Fusion

Contrôle la température de l'unité de fusion. Courbe papier. Réduit la température de l'unité de fusion pour empêcher ou limiter le gondolage des pages. Le gondolage des pages peut être un problème pour les supports de faible grammage utilisés dans un environnement très humide.

Couverture élevée. Permet d'augmenter la température de l'unité de fusion pour que l'encre adhère correctement à la page lorsqu'une grande quantité est requise.

Chapitre 9 Gestion et maintenance

FRWW Mode d'impression Transfert Contrôle la tension de polarisation du transfert. Transfert recto verso Paramètre

Joint de volet. Permet de réduire la température de l'unité de fusion pour éviter que les rabats des enveloppes ne se collent durant l'impression.

Moins/Plus de fusion. Fournit deux niveaux de températures de fusion inférieures et deux niveaux de températures de fusion supérieures. L'utilisateur choisit la meilleure température de fusion pour la tâche d'impression en cours.

Papier sec. Permet d'augmenter la tension de polarisation du transfert pour éviter les problèmes de qualité d'impression dans des environnements à faible humidité (secs).

Papier humide. Permet de réduire la tension de polarisation du transfert pour éviter les problèmes de qualité d'impression dans des environnements à forte humidité (humides).

Papier rugueux. Permet d'augmenter la tension de polarisation du transfert pour éviter les problèmes de qualité d'impression lors de l'utilisation de papiers rugueux (par exemple, papier bond en fibres de coton).

Moins/Plus de transfert. Fournit deux niveaux de tensions de polarisation de transfert inférieures et deux niveaux de tensions de polarisation de transfert supérieures. L'utilisateur choisit la meilleure tension de polarisation de transfert pour la tâche d'impression en cours. Ce mode présente les mêmes options que le mode Transfert, mais s'applique lorsque le produit imprime le verso d'une tâche d'impression recto verso. Contrôle la tension de polarisation du transfert pour les impressions recto verso. Encre Moins d'encre Contrôle la quantité d'encre appliquée sur une page. Permet de réduire la quantité d'encre pour chaque couleur appliquée sur la page afin d'éviter les problèmes de qualité tels que les débordements dans les environnements à forte humidité (humides). Les options sont 100 % (aucun réglage), 95 % (-1), 90 % (-2) et 85 % (-3). Optimiser

Ombrage en arrière-plan Sélectionnez Activé pour réduire l'impression en arrière-plan sur les supports brillants.

Nettoyage suppl. tambour Sélectionnez Activé pour limiter la quantité de résidus laissés par les supports très acides et qui pourraient entraîner des problèmes de qualité.

Répartition du tambour Sélectionnez Activé pour limiter l'apparition de lignes nuisant à la qualité des images au niveau du tambour photosensible en induisant des pré-rotations supplémentaires de tambour et en remuant légèrement les tambours après chaque tâche (vous entendrez un léger bruit).

FRWW Nettoyage bande d'accélération HP ToolboxFX

Permet d'accroître l'efficacité du processus de nettoyage de la courroie de transfert. Utilisez cette option si une tâche d'impression précédente, à couverture élevée, laisse une image atténuée (ombres) sur les pages imprimées en suivant.

Tension de nettoyage de bande d'accél. Permet de régler précisément la tension de la brosse et du rouleau de nettoyage de la courroie de transfert.

Tension de la bande de transfert Y Permet de régler précisément la cartouche d'impression jaune sur une tension de transfert ITB (intermédiaire).

Tension de la bande de transfert M Permet de régler précisément la cartouche d'impression magenta sur une tension de transfert ITB (intermédiaire).

Tension de la bande de transfert C Permet de régler précisément la cartouche d'impression cyan sur une tension de transfert ITB (intermédiaire).

Tension de la bande de transfert K Permet de régler précisément la cartouche d'impression noire sur une tension de transfert ITB (intermédiaire). Config. système Utilisez ces paramètres système pour configurer les autres paramètres d'impression. Ces paramètres ne sont pas disponibles via le panneau de commande. REMARQUE : Vous devez cliquer sur Appliquer pour que vos modifications prennent effet. Service Durant l'impression, des particules de papier, d'encre et de poussière peuvent s'accumuler dans le produit. Au cours du temps, cette accumulation peut entraîner des problèmes de qualité d'impression, tels que des taches de toner ou des traînées. HP ToolboxFX permet de nettoyer le circuit papier en toute facilité. Pour plus d’informations, reportez-vous à la section Nettoyage du produit à la page 99. Paramètres réseau L'administrateur réseau peut utiliser cet onglet pour contrôler les paramètres réseau du produit lorsque ce dernier est connecté à un réseau IP. Acheter des consommables Ce bouton figurant en haut de chaque page vous dirige vers un site Web sur lequel vous pouvez commander des consommables. Vous devez avoir accès à Internet pour utiliser cette fonction. Autres liens Cette section contient des liens vers Internet. Vous devez avoir accès à Internet pour utiliser ces liens. Si vous utilisez une connexion à distance, mais que vous n'étiez pas connecté lors de l'ouverture initiale

Chapitre 9 Gestion et maintenance

FRWW de HP ToolboxFX, vous devrez d'abord vous connecter pour pouvoir visiter ces sites Web. Pour vous connecter, vous pouvez être obligé de fermer HP ToolboxFX, puis de l'ouvrir à nouveau. FRWW

Assistance instantanée HP. Permet de se connecter au site Web de l'Assistance instantanée HP.

Assistance et dépannage. Permet de se connecter au site d'assistance du produit sur lequel vous pourrez rechercher de l'aide sur un problème précis.

Enregistrement du produit. Permet de se connecter au site Web d'enregistrement des produits HP. HP ToolboxFX

Utilisation du serveur Web intégré Lorsque le produit est connecté au réseau, le serveur Web intégré est disponible automatiquement. Vous pouvez ouvrir le serveur Web intégré à partir de Windows 95 et versions ultérieures. REMARQUE : Lorsque le produit est directement connecté à un ordinateur, utilisez HP ToolboxFX pour afficher l'état du produit. Utilisez le serveur Web intégré pour voir l'état du produit et du réseau et pour gérer les fonctions d'impression depuis votre ordinateur plutôt que depuis le panneau de commande du produit.

Afficher des informations sur l'état du produit.

Définir le type de papier chargé dans chaque bac.

Déterminer la durée de vie restante de tous les consommables et en commander de nouveaux.

Afficher et modifier la configuration des bacs.

Afficher et modifier les paramètres du produit.

Afficher et imprimer les pages internes.

Afficher et modifier la configuration réseau.

Afficher le contenu d'assistance spécifique à l'état actuel du produit.

Restreindre l'accès aux fonctions d'impression couleur. Pour pouvoir utiliser le serveur Web intégré, vous devez disposer de Microsoft Internet Explorer 6 ou supérieur, Netscape Navigator 7 ou supérieur, Safari 1.2 ou supérieur, Konqueror 3.2 ou supérieur, Firefox 1.0 ou supérieur, Mozilla 1.6 ou supérieur ou Opera 7 ou supérieur. Le serveur Web intégré fonctionne lorsque le produit est connecté à un réseau IP. Le serveur Web intégré ne prend pas en charge les connexions d'imprimante IPX ou AppleTalk. L'accès à Internet n'est pas nécessaire pour ouvrir et utiliser le serveur Web intégré. Accéder au serveur Web intégré à l'aide d'une connexion réseau

Dans un navigateur Web pris en charge sur votre ordinateur, tapez l'adresse IP du produit dans le champ d'adresse/URL. (Pour connaître l’adresse IP, imprimez une page de configuration. Reportez-vous à la section Impression des pages d'informations à la page 76). REMARQUE : Une fois l’URL ouverte, vous pouvez lui associer un signet pour y accéder rapidement dans le futur.

Les trois onglets du serveur Web intégré contiennent des informations et des paramètres relatifs au produit : l'onglet Etat, l'onglet Paramètres et l'onglet Réseau. Cliquez sur l'onglet à afficher. Reportez-vous à la section suivante pour plus d’informations sur chaque onglet. Sections concernant le serveur Web intégré Le tableau ci-dessous décrit les écrans de base du serveur Web intégré.

Chapitre 9 Gestion et maintenance

Etat du périphérique : affiche l'état du produit et la durée de vie restante des consommables HP (0 % indiquant qu'un consommable est vide). Fournit des informations sur le produit, son état et sa configuration.

Etat des consommables : Cette page affiche la durée de vie restante des consommables HP (0 % indiquant qu'un consommable est vide). Elle indique également les numéros de référence des consommables.

Configuration du périphérique : présente les informations qui se trouvent sur la page de configuration du produit.

Network Summary (Synthèse réseau) : présente les informations qui se trouvent sur la page de configuration réseau du produit.

Imprimer pages infos : permet d'imprimer les listes de polices PCL, PCL6, PS et la page d'état des consommables générée par le produit.

Journal des tâches d'utilisation couleur : Affiche les travaux d'impression en couleur de l'utilisateur selon le travail effectué.

Journal des événements : affiche une liste des événements et erreurs du produit.

Bouton Assistance : Fournit un lien vers la page d'assistance produit. Le bouton Assistance peut être protégé par mot de passe.

Bouton Acheter des consommables : fournit un lien vers une page sur laquelle vous pouvez commander des consommables pour le produit. Le bouton Acheter des consommables peut être protégé par mot de passe.

Informations sur le produit : permet de nommer le produit et de lui affecter un numéro d'identification. Saisissez le nom du principal destinataire des informations sur le produit.

Gestion du papier : permet de modifier les paramètres par défaut de gestion du papier pour le produit.

Impression : permet de modifier les paramètres d'impression par défaut pour le produit.

PCL 5c : permet de modifier les paramètres par défaut PCL 5c pour le produit.

PostScript : permet de modifier les paramètres PostScript par défaut pour le produit.

Qualité d'impression : permet de modifier les paramètres par défaut de qualité d'impression pour le produit, y compris les paramètres d'étalonnage.

Densité d'impression : Permet de modifier les valeurs de contrastes, surbrillances, demi-tons et ombres pour chaque consommable.

Types de papier : permet de configurer des modes d'impression qui correspondent aux types de supports acceptés par le produit.

Configuration système : permet de modifier les paramètres système par défaut pour le produit.

Service : permet de lancer la procédure de nettoyage du produit.

Bouton Assistance : Fournit un lien vers la page d'assistance produit. Le bouton Assistance peut être protégé par mot de passe.

Bouton Acheter des consommables : fournit un lien vers une page sur laquelle vous pouvez commander des consommables pour le produit. Le bouton Acheter des consommables peut être protégé par mot de passe. Onglet Paramètres Permet de configurer le produit depuis votre ordinateur. FRWW Utilisation du serveur Web intégré

Onglet ou section Description REMARQUE : L'onglet Paramètres peut être protégé par mot de passe. Si ce produit est situé sur un réseau, consultez toujours l'administrateur de l'imprimante avant de modifier les paramètres de cet onglet. Onglet Réseau Vous permet de modifier les paramètres réseau de votre ordinateur.

Cet onglet permet aux administrateurs réseau de contrôler les paramètres réseau du produit lorsque ce dernier est connecté à un réseau IP. Cet onglet ne s'affiche pas si le produit est directement connecté à un ordinateur. REMARQUE :

Chapitre 9 Gestion et maintenance

L’onglet Réseau peut être protégé par un mot de passe. FRWW Configurer le produit à l'aide d'un Macintosh Le serveur Web intégré HP est accessible en cliquant sur le bouton Utilitaire lors de la consultation de la file d'attente d'impression. Cette action ouvre un navigateur Web, tel que Safari, qui permet à l'utilisateur d'accéder au serveur Web intégré. Le serveur Web intégré est également accessible directement en tapant l'adresse IP réseau ou le nom DNS du produit dans le navigateur Web. Le logiciel de passerelle du serveur Web intégré USB HP, qui est automatiquement installé, permet également à un navigateur Web d'accéder au produit si ce dernier est connecté à l'aide d'un câble USB. Cliquez sur le bouton Utilitaire lorsque vous utilisez une connexion USB pour accéder au serveur Web intégré à travers le navigateur Web. Utilisez le serveur Web intégré pour effectuer les tâches suivantes : FRWW

Consulter l'état du périphérique et modifier ses paramètres.

Consulter et modifier les paramètres réseau pour le périphérique.

Imprimer les pages d'informations pour le périphérique.

Consulter le journal des événements du périphérique. Configurer le produit à l'aide d'un Macintosh

Gestion des consommables Stockage des cartouches d'impression Ne sortez la cartouche d'impression de son emballage que lorsque vous êtes prêt à l'utiliser. ATTENTION : Pour éviter d'endommager la cartouche d'impression, ne l'exposez pas à la lumière plus de quelques minutes. Politique de HP en matière de cartouches d'impression non-HP Hewlett-Packard Company ne peut en aucun cas recommander l'utilisation de cartouches d'impression d'une marque différente, qu'il s'agisse de cartouches neuves ou reconditionnées. REMARQUE : Tout dommage résultant de l'utilisation d'une cartouche d'impression non-HP n'est pas couvert par la garantie et les contrats de maintenance HP. Pour installer une nouvelle cartouche d'impression HP, reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Pour recycler la cartouche usagée, suivez les instructions fournies avec la nouvelle cartouche. Service des fraudes HP et site Web Appelez le service des fraudes HP (1 877 219 3183, appel gratuit en Amérique du Nord) ou rendezvous sur le site www.hp.com/go/anticounterfeit lorsque vous installez une cartouche d’impression HP et que le message du panneau de commande vous informe que la cartouche n’est pas de marque HP. HP vous aide à déterminer si cette cartouche est authentique et prend des mesures pour résoudre le problème. Il est possible que votre cartouche d'impression HP ne soit pas authentique dans les cas suivants :

Vous rencontrez de nombreux problèmes avec la cartouche d'impression.

La cartouche n'a pas l'apparence habituelle (par exemple, la bandelette d'arrachage orange est manquante ou l'emballage est différent des emballages HP). Continuer automatiquement Le message Commander des consommables apparaît lorsque le niveau d'une cartouche d'impression est faible. Le message Remplacer conso. apparaît lorsque la cartouche d'impression est vide. Pour garantir une qualité d'impression optimale, HP recommande de remplacer la cartouche d'impression lorsque le message Remplacer conso. s'affiche. Des problèmes de qualité d'impression peuvent survenir lorsque vous utilisez une cartouche vide, ce qui aboutit à une consommation excessive de supports d'impression et d'encre empruntée aux autres cartouches. Le remplacement de la cartouche dès l'apparition du message Remplacer conso. permet d'éviter ce gaspillage. La fonction Continuer automatiquement de HP ToolboxFX permet au produit de continuer à utiliser une cartouche d'impression qui a atteint le stade de remplacement recommandé. AVERTISSEMENT ! L'utilisation de cette fonction Continuer automatiquement risque d'affecter la qualité d'impression.

Chapitre 9 Gestion et maintenance

FRWW AVERTISSEMENT ! Tous les défauts d'impression ou défaillances d'un consommable survenant lorsqu'un consommable HP est utilisé en mode Ignorer le message de cartouche épuisée ne seront pas considérés comme des vices de matériau et de fabrication dans le cadre de la déclaration de garantie de HP relative aux cartouches d'impression. Pour obtenir des informations sur la garantie, reportezvous à la section Garantie limitée relative aux cartouches d'impression à la page 139. Vous pouvez activer ou désactiver la fonction Continuer automatiquement à tout moment et vous n'avez pas à la réactiver lorsque vous installez une nouvelle cartouche d'impression. Lorsque la fonction Continuer automatiquement est activée, le produit continue automatiquement de fonctionner lorsqu'une cartouche d'impression atteint le stade de remplacement recommandé. Le message Ignorer le message de remplacement de consommables activée apparaît lorsqu'une cartouche d'impression est utilisée en mode Ignorer. Lorsque vous remplacez la cartouche d'impression par un nouveau consommable, le produit désactive le mode Ignorer jusqu'à ce qu'une autre cartouche atteigne le stade de remplacement recommandé. Activation ou désactivation de la fonction Ignorer le message de cartouche épuisée FRWW

Cliquez sur le dossier Paramètres du périphérique, puis sur Configuration système.

En regard de Continuer automatiquement, sélectionnez Activé pour activer la fonction. Sélectionnez Désactivé pour la désactiver. Gestion des consommables

Remplacer les cartouches d'impression

Ouvrez la porte avant.

Retirez le support d'accès aux cartouches d'impression.

Saisissez la poignée de la cartouche d'impression usagée, puis soulevez la cartouche à la verticale pour la retirer.

Retirez la nouvelle cartouche d'impression de son emballage.

Chapitre 9 Gestion et maintenance

Enlevez la protection orange en plastique recouvrant le dessous de la nouvelle cartouche d'impression. ATTENTION : Ne touchez pas le tambour d'imagerie situé à l'extrémité inférieure de la cartouche d'impression. Les empreintes de doigts peuvent provoquer des problèmes de qualité d'impression. FRWW

Insérez la nouvelle cartouche d'impression dans le produit.

Tirez la languette à gauche de celle-ci vers le haut afin de retirer la bande adhésive dans son intégralité. Jetez la bande adhésive. Remplacer les cartouches d'impression

Fermez le support d'accès aux cartouches d'impression.

Fermez la porte avant.

10. Placez la cartouche d'impression usagée dans le carton d'emballage de la cartouche de

remplacement. Suivez les instructions de recyclage fournies dans le carton d'emballage.

Chapitre 9 Gestion et maintenance

FRWW Utilisation de la mémoire Mémoire du produit Le produit comporte un logement pour module de mémoire DIMM. Utilisez ce logement DIMM pour effectuer les mises à niveau de produit suivantes :

Augmentation de la mémoire du produit (la capacité des modules DIMM disponibles est de 64, 128, et 256 Mo)

Autres options et langues pour les produits avec module DIMM REMARQUE : Pour commander des modules DIMM, reportez-vous à la section Consommables et accessoires à la page 133. Si vous imprimez souvent des graphiques complexes ou des documents d'émulation HP PostScript Niveau 3 ou si vous utilisez des polices téléchargées, vous voudrez peut-être augmenter la mémoire du produit . Avec davantage de mémoire, vous pouvez également imprimer plusieurs copies assemblées à la vitesse maximum. Avant de commander de la mémoire supplémentaire, vérifiez la quantité déjà installée en imprimant une page de configuration. Reportez-vous à la section Impression des pages d'informations à la page 76. Installation des modules de mémoire DIMM Vous pouvez installer davantage de mémoire pour le produit ou installer un module DIMM de polices pour permettre au produit d'imprimer certains caractères (par exemple, les caractères de l'alphabet cyrillique ou chinois). ATTENTION : L’électricité statique peut endommager les modules DIMM. Pour manipuler un module DIMM, portez un bracelet antistatique ou touchez régulièrement la surface de l'emballage antistatique, puis touchez une surface métallique du produit. Installation de la mémoire et des modules DIMM de polices FRWW

Mettez le produit hors tension, puis débranchez tous les câbles d'alimentation et d'interface.

Sur le côté droit du produit, ouvrez la porte d'accès au module DIMM. Utilisation de la mémoire

Pour remplacer un module DIMM actuellement installé, étirez les loquets de chaque côté du logement DIMM, inclinez le module DIMM, puis sortez-le.

Otez le nouveau module DIMM de son emballage antistatique, puis localisez l'encoche d'alignement sur le bord inférieur du module DIMM.

En prenant le module de mémoire DIMM par les bords, alignez l'encoche du module sur la barre de l'emplacement DIMM en conservant un angle.

Chapitre 9 Gestion et maintenance

Poussez le module jusqu'à ce que les deux loquets le retiennent. Lorsque l'installation est correcte, les contacts métalliques ne se voient pas. REMARQUE : Si vous avez des difficultés à insérer le module DIMM, assurez-vous que l’encoche au bas du module DIMM est alignée sur la barre dans le logement. Si vous ne pouvez toujours pas insérer le module DIMM, assurez-vous d’utiliser le type de module DIMM correct.

Fermez la porte d'accès au module DIMM.

Rebranchez le câble d'alimentation et le câble USB ou réseau, puis mettez le produit sous tension.

Après avoir installé un module de mémoire DIMM, reportez-vous à la section Activer la mémoire à la page 97. Activer la mémoire Si vous avez installé un module de mémoire DIMM, configurez le pilote d’imprimante pour reconnaître la nouvelle mémoire ajoutée. Activation de la mémoire sous Windows FRWW

Dans le menu Démarrer, pointez sur Paramètres, puis cliquez sur Imprimantes ou Imprimantes et télécopieurs.

Choisissez ce produit, puis sélectionnez Propriétés.

Dans l’onglet Configurer, cliquez sur Autres.

Dans le champ Mémoire totale, entrez ou sélectionnez la quantité totale de mémoire maintenant installée.

Cliquez sur OK. Utilisation de la mémoire

Vérification de l'installation de la mémoire DIMM Mettez le produit sous tension. Vérifiez que le produit passe à l'état Prêt après avoir terminé la séquence de démarrage. Si un message d'erreur apparaît, procédez comme suit :

Imprimez une page de configuration. Reportez-vous à la section Impression des pages d'informations à la page 76.

Reportez-vous à la section Modes d'impression et options installés de la page de configuration et comparez-la à celle imprimée avant l'installation du module DIMM.

Le module DIMM n'est peut-être pas installé correctement. Répétez la procédure d'installation. -ouLe module DIMM est peut-être défectueux. Testez un autre module DIMM.

Chapitre 9 Gestion et maintenance

FRWW Nettoyage du produit Durant l'impression, des particules de papier, de toner et de poussière peuvent s'accumuler dans le produit. Au cours du temps, cette accumulation peut entraîner des problèmes de qualité d'impression, tels que des taches de toner ou des traînées. Ce produit est doté d'un mode de nettoyage qui peut corriger et empêcher ces problèmes.

Ouvrez HP ToolboxFX. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77.

Cliquez sur le dossier Paramètres du périphérique, puis cliquez sur la page Service.

Dans la zone Mode nettoyage, cliquez sur Démarrer pour lancer le processus de nettoyage. Le produit traite une seule page, puis se remet à l'état Prêt une fois le processus de nettoyage terminé. FRWW Nettoyage du produit

Mettre à niveau le micrologiciel Pour mettre à niveau le micrologiciel du produit, téléchargez le fichier de mise à jour micrologicielle à l'adresse www.hp.com/go/ljcp1510series_software et enregistrez le fichier vers votre réseau ou votre ordinateur. 100 Chapitre 9 Gestion et maintenance FRWW 10 Résolution des problèmes FRWW

Liste de contrôle de dépannage simple

Messages d'alerte d'état et du panneau de commande

Problèmes de qualité d'impression

Problèmes liés aux performances

Problèmes liés au logiciel du produit

Liste de contrôle de dépannage simple Si vous rencontrez des problèmes avec le produit, utilisez la liste de vérifications suivante pour en identifier les causes :

Le produit est-il branché à une source d'alimentation ?

Le produit est-il sous tension ?

Le produit est-il à l'état Prêt ?

Tous les câbles nécessaires sont-ils branchés ?

Les consommables installés sont-ils de marque HP ?

Les cartouches d’impression récemment remplacées ont-elles été correctement installées et les languettes ont-elles été retirées des cartouches ? Pour plus d'informations sur l'installation et la configuration, reportez-vous au guide de mise en route. Si vous ne trouvez pas la solution à vos problèmes dans ce guide, reportez-vous à la section www.hp.com/support/ljcp1510series. Facteurs ayant une incidence sur les performances du produit La durée d’impression d’une tâche est liée à plusieurs facteurs :

La vitesse maximale du produit, mesurée en pages par minute (ppm)

L’emploi de papiers spéciaux (tels que les transparents, le papier de fort grammage et les papiers au format personnalisé)

Le traitement du produit et le temps de téléchargement

La complexité et la taille des graphiques

La vitesse de l’ordinateur utilisé

La connexion USB 102 Chapitre 10 Résolution des problèmes FRWW Messages d'alerte d'état et du panneau de commande Les messages du panneau de commande indiquent l'état actuel du produit ou les situations susceptibles de requérir une intervention. Les messages d'alerte d'état apparaissent sur l'écran de l'ordinateur (en plus des messages du panneau de commande) lorsque le produit rencontre certains problèmes. Si un message d'alerte d'état est disponible, un signe apparaît dans la colonne Alerte d'état du tableau suivant. Les messages du panneau de commande apparaissent de façon temporaire ; il se peut que vous deviez valider le message en appuyant sur OK pour poursuivre l'impression ou en appuyant sur X pour annuler la tâche. Dans le cas de certains messages, la tâche d'impression peut s'arrêter avant son terme ou la qualité d'impression peut être altérée. Si le message est relatif à l'impression et que la fonction de reprise automatique est activée, le produit tente de reprendre la tâche d'impression après l'affichage du message pendant 10 secondes sans accusé de réception. Pour certains messages, le redémarrage du produit résoudra le problème. Si une erreur critique persiste, le produit requiert peut-être une réparation. Message du panneau de commande Alerte d'état Description Action recommandée <Couleur> en mauvaise posit. Une cartouche d'impression est installée dans un emplacement incorrect. Assurez-vous que chaque cartouche d'impression se trouve à l'emplacement adéquat. De bas en haut, l'ordre des cartouches d'impression doit être le suivant : jaune, magenta, cyan, noir. 10.XXXX Erreur conso. L'étiquette électronique d'une des cartouches d'impression est illisible ou manquante. Réinstallez la cartouche d'impression.

FRWW 10.0000 = erreur d'étiquette électronique cartouche noire

10.0001 = erreur d'étiquette électronique cartouche cyan

10.0002 = erreur d'étiquette électronique cartouche magenta

10.0003 = erreur d'étiquette électronique cartouche jaune

10.1000 = étiquette électronique cartouche noire manquante

10.1001 = étiquette électronique cartouche cyan manquante Mettez le produit hors tension, puis de nouveau sous tension. Si le problème persiste, remplacez la cartouche. Messages d'alerte d'état et du panneau de commande 103 Message du panneau de commande Alerte d'état 50.X Err fusion Description

10.1002 = étiquette électronique cartouche magenta manquante

10.1003 = étiquette électronique cartouche jaune manquante Le produit a rencontré une erreur au niveau de l'unité de fusion. Etein. puis rall Action recommandée Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Mettez le produit hors tension, attendez au moins 25 minutes, puis remettez-le sous tension. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. 51.XX Erreur Le produit a rencontré une erreur matérielle interne. Etein. puis rall Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. 54.XX Erreur Etein. puis rall Le produit a rencontré une erreur au niveau de l'un des capteurs internes. Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section 104 Chapitre 10 Résolution des problèmes FRWW Message du panneau de commande Alerte d'état Description Action recommandée Service et assistance à la page 137. 55.X Erreur Le produit a rencontré une erreur interne. Etein. puis rall Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. 57 Erreur ventil Etein. puis rall Le produit a rencontré un problème au niveau du ventilateur interne. Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. 59.X Erreur Le produit a rencontré une erreur au niveau de l'un des moteurs. Etein. puis rall Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. 79 Erreur Etein. puis rall FRWW Le produit a rencontré une erreur interne au niveau du micrologiciel. Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Messages d'alerte d'état et du panneau de commande 105 Message du panneau de commande Alerte d'état Description Action recommandée Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. 79 Err service La mémoire DIMM installée est incompatible.

Mettez le produit hors tension.

Installez un module de mémoire DIMM pris en charge par le produit. Reportez-vous à la section Service et assistance à la page 137 pour obtenir la liste des modules DIMM pris en charge. Consultez la section Installation des modules de mémoire DIMM à la page 95 pour obtenir des instructions pour l'installation des modules DIMM.

Mettez le produit sous tension. Etein. puis rall Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. Alimentation manuelle <TYPE> <FORMAT> Le produit est configuré en mode d'alimentation manuelle. Appuyez sur OK pour effacer le message ou chargez le support adéquat dans le bac 1. Appuyez sur [OK] pour le support disponible Bourrage dans le <emplacement> Le produit a détecté un bourrage. Supprimez le bourrage de l'emplacement indiqué. L'impression de la tâche doit se poursuivre. Sinon, essayez de relancer l'impression. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. Bourrage dans le bac 2 Supprimez le bourrage, puis Appuyez sur [OK] Le produit a détecté un bourrage. Supprimez le bourrage de l'emplacement indiqué et appuyez sur OK. Si le message persiste, contactez l'assistance HP. 106 Chapitre 10 Résolution des problèmes FRWW Message du panneau de commande Alerte d'état Description Action recommandée Reportez-vous à la section Service et assistance à la page 137. Cartouche <couleur> usagée utilisée Une cartouche d'impression reconditionnée a été détectée et acceptée. Aucune action n'est nécessaire. Charger papier Le bac 2 est vide. Chargez le support d'impression dans le Bac 2. Chargez bac # <TYPE> <FORMAT> Un bac est configuré pour le type et le format de support requis par la tâche d'impression, mais ce bac est vide. Chargez le support adéquat dans le bac ou appuyez sur OK pour utiliser le support dans un autre bac. Chargez bac 1 <TYPE> <FORMAT> Aucun bac n'est configuré pour le type et le format de support requis par la tâche d'impression. Chargez le support adéquat dans le bac 1 ou appuyez sur OK pour utiliser le support d'un autre bac. Chargez bac 1 ordinaire <FORMAT> Le produit est prêt pour l'opération de nettoyage. Chargez le Bac 1 avec du papier ordinaire au format indiqué et appuyez sur OK. La durée de vie de la cartouche d'impression identifiée arrive à expiration. Commandez la cartouche d'impression identifiée. L'impression continuera jusqu'à l'affichage du message Remplacez cart. <couleur>. Mode nettoyage [OK] pr démarrer Commandez cartouche <couleur> Pour plus d'informations, reportez-vous à la section Consommables et accessoires à la page 133. Consom. non-HP installé Un consommable non-HP est installé. Si vous pensez avoir acheté un consommable HP, rendez-vous à l'adresse www.hp.com/go/ anticounterfeit. La garantie HP de l'imprimante ne couvre pas les entretiens ou réparations résultant de l'utilisation de consommables non-HP. Consommable HP installé Un consommable HP est installé. Ce message s'affichera rapidement une fois le consommable installé et le message Prêt suivra. Aucune action n'est nécessaire. Consommables bas Plus d'un consommable présente un niveau faible. Vérifiez les jauges des consommables sur le panneau de commande, ou imprimez une page de leur état pour connaître les cartouches dont le niveau est faible. Reportez-vous à la section Impression des pages d'informations à la page 76. FRWW Messages d'alerte d'état et du panneau de commande 107 Message du panneau de commande Alerte d'état Description Action recommandée Commandez les cartouches d'impression identifiées. L'impression continuera jusqu'à l'affichage du message Remplacez cart. <couleur>. Pour plus d'informations, reportez-vous à la section Consommables et accessoires à la page 133. Consommables incorrects Plusieurs cartouches d'impression sont installées à des emplacements incorrects. Assurez-vous que chaque cartouche d'impression se trouve à l'emplacement adéquat. De bas en haut, l'ordre des cartouches d'impression doit être le suivant : jaune, magenta, cyan, noir. Consommables usagés utilisés Des cartouches d'impression reconditionnées sont installées. Aucune action n'est nécessaire. Consommable usagé installé Une cartouche d'impression reconditionnée est installée. Appuyez sur OK pour continuer. Le produit ne peut plus traiter la page. Appuyez sur OK pour continuer l'impression de la tâche ; la qualité du résultat risque d'être altérée. Pour accepter Appuyez sur [OK] Echec d'impression Appuyez sur [OK] Si l'erreur persiste, éteignez, puis rallumez Si l'erreur persiste, mettez hors tension, puis de nouveau sous tension. Renvoyez la tâche d'impression. Err. impress. Appuyez sur [OK] Erreur 49 Etein. puis rall Le support d'impression a été retardé lors de son passage dans le produit. Appuyez sur OK pour effacer le message. Le produit a rencontré une erreur interne. Mettez le produit hors tension, attendez au moins 30 secondes, puis remettez le produit sous tension et attendez qu'il s'initialise. Si vous utilisez un parasurtenseur, retirez-le. Branchez le produit directement sur une prise murale. Mettez le produit sous tension. Si le message persiste, contactez l'assistance HP. Reportez-vous à la section Service et assistance à la page 137. Erreur périph. Une erreur interne s'est produite. Appuyez sur OK pour reprendre la tâche. Appuyez sur [OK] 108 Chapitre 10 Résolution des problèmes FRWW Message du panneau de commande Description Action recommandée Le produit a détecté la présence dans le bac d'un support d'impression ne correspondant pas à la configuration du bac. Chargez le support adéquat dans le bac ou configurez le bac pour le format que vous avez chargé. Reportez-vous à la section Chargement du papier et des supports d'impression à la page 25. Installer cart. <couleur> La cartouche n'est pas installée ou n'est pas correctement installée dans le produit. Installez la cartouche d'impression. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Mém. faible La mémoire du produit est quasiment pleine. Appuyez sur OK pour finir la tâche ou appuyez sur X pour y mettre fin. Format incorrect dans le bac # Charger [taille] Appuyez sur [OK] Alerte d'état Appuyez sur [OK] Divisez la tâche en tâches plus petites contenant moins de pages. Pour plus d'informations sur l'augmentation de la mémoire du produit, reportez-vous à la section Installation des modules de mémoire DIMM à la page 95. Pilote incor. Vous utilisez un pilote d'imprimante incorrect. Sélectionnez le pilote d'imprimante qui convient. Porte ouverte à l'arrière La porte arrière du produit est ouverte. Fermez la porte. Porte ouverte à l'avant La porte avant du produit est ouverte. Fermez la porte. Recto verso manuel Le recto d'une tâche recto verso manuelle a été imprimé et la page doit être chargée pour que le verso soit imprimé. Chargez la page dans le bac indiqué avec la face à imprimer vers le haut et la largeur supérieure de la page vers l'imprimante et appuyez sur OK. Remplacez cart. <couleur> La cartouche d'impression est vide. Remplacez la cartouche. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Remplacez le consommable L'élément Remplacer conso. du Vous pouvez continuer à menu Qualité d'impression. est imprimer jusqu'à ce que vous défini sur Ignorer épuis.. remarquiez une baisse de la qualité d'impression. Appuyez sur [OK] Charger le bac # Appuyez sur [OK] Ignorer activé Reportez-vous à la section Menu Configuration système à la page 51. FRWW Messages d'alerte d'état et du panneau de commande 109 Message du panneau de commande Alerte d'état Description Action recommandée Retirer les verrous d'expédition de la cartouche <couleur> Un verrou d'expédition de cartouche d'impression est installé. Assurez-vous que le verrou d'expédition de la cartouche d'impression a été retiré. Retirez verrous de transport des cartouches Un verrou d'expédition de cartouche d'impression est installé sur une ou plusieurs cartouches. Assurez-vous que le verrou d'expédition de chaque cartouche d'impression a été retiré. 110 Chapitre 10 Résolution des problèmes FRWW Bourrages Utilisez l'illustration suivante pour repérer les bourrages. Pour obtenir des instructions sur la suppression des bourrages, reportez-vous à la section Suppression des bourrages à la page 113.

Unité de fusion (derrière la porte arrière) Reprendre l'impression après bourrages Si la fonction Reprise de l'impression après un bourrage est activée, le produit réimprime les pages endommagées lors d'un bourrage. Utilisez HP ToolboxFX pour activer cette fonction.

Ouvrez HP ToolboxFX. Reportez-vous à la section HP ToolboxFX à la page 16.

Cliquez sur le dossier Paramètres du périphérique, puis sur Configuration système.

En regard de l'option Reprise de l'impression après un bourrage, sélectionnez Activé dans la liste déroulante. Causes courantes des bourrages Causes courantes des bourrages1 FRWW Cause Solution Les guides de longueur et de largeur du papier ne sont pas correctement réglés. Réglez les guides de manière à ce qu'ils reposent contre la pile de papier. Le support n’est pas conforme aux spécifications. Utilisez uniquement des supports conformes aux spécifications HP. Reportez-vous à la section Papier et supports d’impression à la page 19. Bourrages 111 Causes courantes des bourrages1 Cause Solution Vous utilisez un support qui est déjà passé dans une imprimante ou une photocopieuse. N’utilisez pas un support déjà imprimé ou copié. Un bac d’alimentation n’est pas correctement chargé. Retirez le support en trop du bac d'alimentation. Assurez-vous que la pile de papier ne dépasse pas le repère de hauteur maximum dans le bac. Reportez-vous à la section Chargement du papier et des supports d'impression à la page 25. Le support d’impression est incliné. Les guides des bacs d’alimentation ne sont pas correctement ajustés. Réglez-les de manière à ce que la pile soit maintenue en place sans se gondoler. Les feuilles du support d’impression sont attachées ou collées les unes aux autres. Retirez le support, courbez-le, puis faites-le pivoter de 180 degrés ou retournez-le. Rechargez-le ensuite dans le bac d’alimentation. REMARQUE : Ne ventilez pas le papier sous peine de créer de l’électricité statique, ce qui pourrait faire coller les feuilles de papier.

Le support est retiré avant qu’il ne se stabilise dans le bac de sortie. Attendez que la page soit stabilisée dans le bac de sortie avant de la retirer. Le support est en mauvais état. Remplacez le support. Les rouleaux internes du bac n'entraînent pas le support. Retirez la feuille supérieure de la pile de supports. Si le grammage du support est supérieur à 163 g/m2, il ne peut pas être prélevé à partir du bac. Les bords du support sont rugueux ou irréguliers. Remplacez le support. Le support est perforé ou en relief. Les supports perforés ou en relief ne se détachent pas facilement. Chargez les feuilles une à une. Le papier n’a pas été stocké correctement. Remplacez le papier dans les bacs. Le papier doit être stocké dans son emballage d’origine et dans un environnement contrôlé. Si le produit est toujours bloqué, contactez l'Assistance clientèle HP ou votre prestataire de services agréé HP. 112 Chapitre 10 Résolution des problèmes FRWW Suppression des bourrages Bourrage dans le Bac 1 REMARQUE : Si la feuille se déchire, assurez-vous que tous ses fragments sont retirés avant de reprendre l'impression.

Si vous voyez la feuille coincée, retirez-la en la tirant vers vous.

Si vous ne la voyez pas, ouvrez la porte du Bac 1 et sortez le Bac 2.

FRWW Appuyez sur les deux taquets pour libérer le panneau du Bac 1. Bourrages 113

Retirez la feuille coincée en la tirant vers vous. ATTENTION : Ne tirez pas la feuille coincée par à-coups. Tirez-la d'un seul coup.

Relevez les deux taquets pour replacer le panneau du Bac 1.

Remettez le Bac 2 en place.

Bourrage dans le Bac 2

Retirez le Bac 2 et placez-le sur une surface plane.

114 Chapitre 10 Résolution des problèmes FRWW

Retirez la feuille coincée en la tirant à la verticale.

Remettez le Bac 2 en place.

Appuyez sur OK pour poursuivre l'impression. Bourrage dans la zone de l'unité de fusion

FRWW Ouvrez la porte arrière. Bourrages 115

Retirez toute feuille coincée. REMARQUE : Si la feuille se déchire, assurez-vous que tous ses fragments sont retirés avant de reprendre l'impression.

Refermez la porte arrière. Bourrage dans le bac de sortie

Vérifiez s'il y a du papier coincé dans la zone du bac de sortie. 116 Chapitre 10 Résolution des problèmes FRWW

Retirez tout support visible. REMARQUE : Si la feuille se déchire, assurez-vous que tous ses fragments sont retirés avant de reprendre l'impression.

FRWW Ouvrez puis refermez la porte arrière pour effacer le message. Bourrages 117 Problèmes de qualité d'impression Il se peut que vous ayez parfois des problèmes de qualité d’impression. Les informations qui figurent dans les sections suivantes vous permettent d’identifier et de résoudre ces problèmes. Amélioration de la qualité d'impression Vérifiez toujours que le paramètre Type du pilote d'imprimante correspond au type de papier que vous utilisez. Pour éviter les problèmes de qualité d'impression, utilisez les paramètres correspondants du pilote d'imprimante. Reportez-vous à la section Ouverture du pilote d'imprimante et modification des paramètres d'impression à la page 14. Utilisez la zone Paramètres du périphérique de HP ToolboxFX pour régler les paramètres de qualité d'impression. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77. Utilisez également HP ToolboxFX pour résoudre les problèmes de qualité d'impression. Reportez-vous à la section Utiliser HP ToolboxFX pour résoudre les problèmes de qualité d'impression à la page 125. Identification et correction des défauts d'impression Utilisez la liste de contrôle et les tableaux des problèmes liés à la qualité d’impression de cette section pour résoudre les problèmes de qualité d’impression. Liste de contrôle de la qualité d’impression Les problèmes généraux de qualité d’impression peuvent être résolus en respectant la liste de contrôle suivante :

Vérifiez que le papier ou le support d’impression utilisé correspond aux spécifications. En général, vous obtenez de meilleurs résultats avec du papier plus lisse.

Si vous utilisez des supports d’impression spéciaux (étiquettes, transparents, papier brillant ou papier à en-tête), vérifiez que vous avez imprimé par type.

Imprimez une page de configuration et une page d'état des consommables. Reportez-vous à la section Impression des pages d'informations à la page 76.

Sur la page d'état des consommables, vérifiez leur niveau. Aucune information n’est fournie pour les cartouches non-HP.

Si les pages ne sont pas imprimées correctement, le matériel est à l’origine du problème. Contactez l’assistance clientèle HP. Reportez-vous à la section Service et assistance à la page 137 ou à la brochure fournie avec l'imprimante. Imprimez une page de démonstration à partir de HP ToolboxFX. Si la page s’imprime, le problème vient du pilote d’imprimante. 118 Chapitre 10 Résolution des problèmes FRWW

Essayez d’imprimer à partir d’une autre application. Si la page est correctement imprimée, le problème provient de l’application à partir de laquelle vous avez imprimé.

Redémarrez l'ordinateur et le produit, et essayez à nouveau d'imprimer. Si le problème n’est pas résolu, choisissez l’une de ces possibilités :

Si le problème affecte toutes les pages imprimées, reportez-vous à la section Problèmes généraux de qualité d’impression à la page 119.

Si le problème affecte uniquement les pages imprimées en couleur, reportez-vous à la section Résolution des problèmes des documents couleur à la page 123. Problèmes généraux de qualité d’impression Les exemples suivants montrent une feuille de papier de format Letter sortie du produit le bord court en premier. Ces exemples illustrent les problèmes qui peuvent affecter toutes les pages imprimées, en couleur ou en noir uniquement. Les paragraphes ci-après récapitulent la cause et la solution type des problèmes illustrés par les exemples suivants. Problème Cause Solution L’impression est trop claire ou décolorée. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un support conforme aux spécifications HP. Une ou plusieurs cartouches d'impression sont peut-être défectueuses. Imprimez la page d'état des consommables pour vérifier la durée de vie restante. Reportez-vous à la section Impression des pages d'informations à la page 76. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Des taches d’encre apparaissent. FRWW Le produit est configuré pour ignorer le message d'erreur Remplacez cart. <couleur> et continuer à imprimer. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un support conforme aux spécifications HP. Le circuit papier nécessite peut-être un nettoyage. Nettoyez le circuit papier. Reportez-vous à la section Nettoyage du produit à la page 99. Problèmes de qualité d'impression 119 Problème Cause Solution Des caractères se révèlent manquants. Une feuille de support d’impression est peut-être défectueuse. Imprimez à nouveau. L’humidité du papier est irrégulière ou le papier présente des zones humides en surface. Essayez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Le lot de papier est défectueux. Les procédés de fabrication de certains papiers les rendent par endroit réfractaires au toner. Essayez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Une ou plusieurs cartouches d'impression sont peut-être défectueuses. Imprimez la page d'état des consommables pour vérifier la durée de vie restante. Reportez-vous à la section Impression des pages d'informations à la page 76. Des stries ou des bandes verticales apparaissent sur la page. Aa Bb C c Aa Bb C c Aa Bb C c Aa Bb C c Aa Bb C c La quantité d’ombrage en arrière-plan devient inacceptable. Des traînées d’encre apparaissent sur le support. 120 Chapitre 10 Résolution des problèmes Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Le produit est configuré pour ignorer le message d'erreur Remplacez cart. <couleur> et continuer à imprimer. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Un environnement trop sec (à faible degré d’hygrométrie) augmente parfois la quantité d’ombrage en arrière-plan. Vérifiez l’environnement du périphérique. Le paramètre du mode d'impression étendu est incorrect. Réessayez d'effectuer la tâche d'impression à l'aide du mode d'impression étendu Transfert, paramètre Papier sec. Reportez-vous à la section Modes d'impr. étendus à la page 82. Une ou plusieurs cartouches d'impression sont peut-être défectueuses. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Le produit est configuré pour ignorer le message d'erreur Remplacez cart. <couleur> et continuer à imprimer. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un support conforme aux spécifications HP. Si des traînées d’encre apparaissent sur le bord avant du papier, les guides sont sales ou des particules se sont accumulées dans le chemin d’impression. Nettoyez les guides papier. Nettoyez le circuit papier. Reportez-vous à la section Nettoyage du produit à la page 99. FRWW Problème Cause Solution L’encre laisse facilement des traînées si vous la touchez. Le périphérique n’est pas configuré pour imprimer sur le type de support voulu. Dans le pilote d’imprimante, sélectionnez l’onglet Papier et définissez l’option Type selon le type de support sur lequel vous imprimez. L’impression risque d’être ralentie si vous utilisez du papier épais. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un support conforme aux spécifications HP. Le circuit papier nécessite peut-être un nettoyage. Nettoyez le circuit papier. Reportez-vous à la section Nettoyage du produit à la page 99. Le périphérique n’est pas configuré pour imprimer sur le type de support voulu. Dans le pilote d’imprimante, sélectionnez l’onglet Papier et définissez l’option Type selon le type de papier sur lequel vous imprimez. L’impression risque d’être ralentie si vous utilisez du papier épais. Les composants internes sont peut-être maculés d’encre. Ce problème disparaît généralement après l’impression de quelques pages supplémentaires. Le circuit papier nécessite peut-être un nettoyage. Nettoyez le circuit papier. Reportez-vous à la section Nettoyage du produit à la page 99. La station de fusion peut être endommagée ou sale. Pour déterminer si l'unité de fusion a un problème, ouvrez le logiciel HP ToolboxFX et imprimez la page de diagnostics pour la qualité d'impression. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77. Des marques apparaissent de façon répétitive sur la face imprimée de la page à intervalles réguliers. Contactez l’assistance clientèle HP. Reportez-vous à la section Service et assistance à la page 137 ou à la brochure d'assistance fournie avec l'imprimante. Une cartouche d’impression présente peut-être un problème. FRWW Pour déterminer la cartouche posant problème, ouvrez le logiciel HP ToolboxFX et imprimez la page de diagnostics pour la qualité d'impression. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77. Problèmes de qualité d'impression 121 Problème Cause Solution Des marques apparaissent de façon répétitive sur la face non imprimée de la page à intervalles réguliers. Les composants internes sont peut-être maculés d’encre. Ce problème disparaît généralement après l’impression de quelques pages supplémentaires. Le circuit papier nécessite peut-être un nettoyage. Nettoyez le circuit papier. Reportez-vous à la section Nettoyage du produit à la page 99. La station de fusion peut être endommagée ou sale. Pour déterminer si l'unité de fusion a un problème, ouvrez le logiciel HP ToolboxFX et imprimez la page de diagnostics pour la qualité d'impression. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77. Contactez l’assistance clientèle HP. Reportez-vous à la section Service et assistance à la page 137 ou à la brochure d'assistance fournie avec l'imprimante. La page imprimée contient des caractères mal formés. La page imprimée est gondolée ou ondulée. 122 Chapitre 10 Résolution des problèmes Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Si les caractères sont mal formés, produisant un effet d’ondulation, le scanner du laser doit peut-être être réparé. Vérifiez que le problème se produit également sur la page de configuration. Si tel est le cas, contactez l’assistance clientèle HP. Reportez-vous à la section Service et assistance à la page 137 ou à la brochure d'assistance fournie avec l'imprimante. Le périphérique n’est pas configuré pour imprimer sur le type de support voulu. Dans le pilote d’imprimante, sélectionnez l’onglet Papier et définissez l’option Type selon le type de papier sur lequel vous imprimez. L’impression risque d’être ralentie si vous utilisez du papier épais. L'élément Réd. courb papier du menu Service est défini sur Eteint. Utilisez les menus du panneau de commande pour modifier le paramètre. Reportez-vous à la section Utilisation des menus du panneau de commande à la page 50. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Une température élevée et une forte humidité peuvent être à l’origine d’un gondolage du papier. Vérifiez l’environnement du périphérique. FRWW Problème Cause Solution Le texte ou les graphiques de la page imprimée sont inclinés. Il se peut que le support soit mal chargé. Vérifiez que le papier ou tout autre support d’impression est correctement chargé et que les guides encadrent bien la pile. Reportez-vous à la section Chargement du papier et des supports d'impression à la page 25. Le support utilisé n’est peut-être pas conforme aux spécifications HP. La page imprimée contient des froissures ou des pliures. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Il se peut que le support soit mal chargé. Vérifiez que le support est correctement chargé et que les guides papier ne sont pas trop serrés contre la pile, ou au contraire trop lâches. Reportez-vous à la section Chargement du papier et des supports d'impression à la page 25. Retournez la pile de papier ou essayez de tourner le papier de 180° dans le bac d’alimentation. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. De l’encre apparaît autour des caractères imprimés. Il se peut que le support soit mal chargé. Retournez la pile de papier dans le bac. Si de l’encre s’étale en grande quantité autour des caractères, le papier est probablement très résistant. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Une image qui apparaît en haut de la page (en noir sur blanc) se répète sur toute la page (sur un fond gris). Les paramètres du logiciel peuvent affecter l’impression de l’image. A partir de votre application, modifiez la nuance (l’obscurité) du fond sur lequel apparaît l’image répétée. A partir de votre application, faites pivoter la page de 180° pour imprimer d’abord l’image la plus claire. L’ordre d’impression des images peut affecter l’impression. Changez l’ordre dans lequel les images sont imprimées. Par exemple, l’image la plus claire apparaît en haut de la page et la plus foncée en bas de la page. Une surtension peut avoir affecté le périphérique. Si ce problème se reproduit au cours d’une impression, éteignez le périphérique pendant 10 minutes, puis rallumez-le pour relancer l’impression. Résolution des problèmes des documents couleur Cette section décrit les problèmes qui peuvent se produire lorsque vous imprimez en couleur. FRWW Problèmes de qualité d'impression 123 Problème Cause Solution Seul le noir est imprimé alors que le document doit être imprimé en couleur. Le mode couleur n’est pas sélectionné dans l’application ou dans le pilote d’imprimante. Sélectionnez le mode couleur au lieu du mode en niveaux de gris. Le pilote d’imprimante correct n’est peutêtre pas sélectionné dans l’application. Sélectionnez le pilote d’imprimante qui convient. Le périphérique n’est peut-être pas correctement configuré. Imprimez une page de configuration (reportez-vous à la section Impression des pages d'informations à la page 76). Si aucune couleur n’apparaît sur la page de configuration, contactez l’assistance clientèle HP. Reportez-vous à la section Service et assistance à la page 137 ou à la brochure d'assistance fournie avec l'imprimante. La bande adhésive de scellage est peutêtre sur les cartouches d’impression. Vérifiez que la bande adhésive de scellage a été complètement retirée des cartouches d’impression. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Le périphérique fonctionne peut-être dans des conditions d’humidité excessive. Assurez-vous que l’environnement du périphérique est conforme aux spécifications d’humidité. Une ou plusieurs cartouches d'impression sont peut-être défectueuses. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Le produit est configuré pour ignorer le message d'erreur Remplacez cart. <couleur> et continuer à imprimer. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Une autre cartouche d'impression est peut-être défectueuse. Retirez la cartouche correspondant à la couleur imprimée de façon inégale et réinstallez-la. Le produit est configuré pour ignorer le message d'erreur Remplacez cart. <couleur> et continuer à imprimer. Remplacez les cartouches d’impression dont le niveau d’encre est faible. Reportez-vous à la section Remplacer les cartouches d'impression à la page 92. Une ou plusieurs couleurs sont incorrectes ou ne s’impriment pas. Après insertion d’une nouvelle cartouche, l’impression d’une couleur est inégale. 124 Chapitre 10 Résolution des problèmes FRWW Problème Cause Solution Les couleurs de la page imprimée ne correspondent pas aux couleurs qui apparaissent à l’écran. Les couleurs affichées sur le moniteur peuvent être différentes de celles qui sont imprimées. Reportez-vous à la section Correspondance des couleurs à la page 62. AaBbCc AaBbCc AaBbCc AaBbCc AaBbCc La finition de la page couleur imprimée est irrégulière. Si les couleurs extrêmement claires ou Si possible, évitez de les utiliser. foncées à l’écran ne sont pas imprimées, l’application interprète peut-être les couleurs extrêmement claires comme du blanc ou les couleurs extrêmement foncées comme du noir. Le support utilisé n’est peut-être pas conforme aux spécifications HP. Utilisez un autre type de papier, tel qu’un papier de haute qualité utilisé dans les imprimantes laser couleur. Il se peut que le support soit trop rugueux. Utilisez un papier ou un support d’impression lisse, tel qu’un papier de haute qualité conçu pour les imprimantes laser couleur. En général, vous obtenez de meilleurs résultats avec un support plus lisse. Utiliser HP ToolboxFX pour résoudre les problèmes de qualité d'impression REMARQUE : Avant de poursuivre, imprimez une page d'état des consommables pour vérifier le nombre approximatif de pages restant pour chaque cartouche d'impression. Reportez-vous à la section Impression des pages d'informations à la page 76. Le logiciel HP ToolboxFX vous permet d'imprimer une page pour vous aider à identifier la cartouche d'impression qui pose problème. La page de résolution des problèmes de qualité d'impression imprime cinq bandes de couleur divisées en quatre sections se chevauchant. En examinant chaque section, vous pouvez ainsi attribuer le problème à une cartouche précise. FRWW Section Cartouche d'impression

Cyan Problèmes de qualité d'impression 125 Section Cartouche d'impression

Si une trace ou une tache apparaît dans une seule section, remplacez la cartouche d'impression correspondant à cette section.

Si une trace ou une ligne apparaît dans plusieurs sections, remplacez les cartouches d'impression qui correspondent à la couleur de la trace ou de la ligne.

Si un motif constant de points, de traces ou de lignes apparaît sur la page, nettoyez le produit. Reportez-vous à la section Nettoyage du produit à la page 99. Après avoir nettoyé le produit, imprimez une autre page de résolution des problèmes de qualité d'impression pour voir si le défaut n'est plus présent.

Si le problème persiste, essayez les solutions suivantes :

Reportez-vous à la section Problèmes de qualité d'impression à la page 118 de ce guide.

Reportez-vous à la section www.hp.com/support/ljcp1510series.

Contactez l'assistance clientèle HP. Reportez-vous à la section Contrats de service et services HP Care Pack™ à la page 142 de ce guide. Impression de la page de résolution des problèmes de qualité d'impression

Ouvrez HP ToolboxFX. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77.

Cliquez sur le dossier Aide puis cliquez sur la page Dépannage.

Cliquez sur le bouton Imprimer, puis suivez les instructions apparaissant sur les pages imprimées. Etalonnage du produit Si vous rencontrez des problèmes de qualité d'impression, étalonnez le produit.

Ouvrez HP ToolboxFX. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77.

Cliquez sur le dossier Paramètres du périphérique puis cliquez sur la page Qualité d'impression.

Dans la zone Etalonnage des couleurs, cochez la case Etalonner maintenant.

Cliquez sur Appliquer pour étalonner le produit immédiatement. 126 Chapitre 10 Résolution des problèmes FRWW Problèmes liés aux performances Problème Cause Solution Les pages s’impriment vierges. La bande adhésive de scellage n’a peutêtre pas été retirée des cartouches d’impression. Vérifiez que la bande adhésive de scellage a été complètement retirée des cartouches d’impression. Le document contient peut-être des pages vierges. Vérifiez le document. Le produit ne fonctionne peut-être pas correctement. Pour tester le produit, imprimez une page de configuration. Certains types de support de grammage supérieur peuvent ralentir le travail d’impression. Imprimez sur un type de support différent. Les pages complexes peuvent s'imprimer lentement. Une bonne fusion nécessite parfois une vitesse d’impression inférieure pour garantir la meilleure qualité d’impression possible. Le produit n'entraîne peut-être pas correctement le support. Assurez-vous que le papier est correctement chargé dans le bac. Les pages s’impriment très lentement. Les pages ne s’impriment pas. Si le problème persiste, vous devrez peut-être remplacer les rouleaux d'entraînement et le tampon de séparation. Reportez-vous à la section Service et assistance à la page 137. Le support est coincé dans le périphérique. Eliminez le bourrage. Reportez-vous à la section Bourrages à la page 111. Le câble USB est peut-être défectueux ou incorrectement branché.

Débranchez, puis rebranchez les deux extrémités du câble USB.

Essayez d’imprimer un travail dont une impression précédente avait correctement été générée.

Essayez un autre câble USB. D’autres périphériques sont en cours d’exécution sur l’ordinateur. FRWW Le port USB du produit n'est peut-être pas partageable. Si un disque dur externe ou un commutateur de réseau est connecté au même port que le produit, il peut provoquer des interférences. Pour connecter et utiliser le produit, vous devez déconnecter l'autre périphérique ou disposer de deux ports USB sur l'ordinateur. Problèmes liés aux performances 127 Problèmes liés au logiciel du produit Problème Solution Aucun pilote d'imprimante pour le produit n'est visible dans le dossier Imprimantes.

Réinstallez le logiciel du produit. REMARQUE : Fermez toutes les applications actives. Pour fermer une application dont l'icône est présente dans la barre des tâches, cliquez avec le bouton droit de la souris sur l'icône et sélectionnez Fermer ou Désactiver. Un message d'erreur s'est affiché durant l'installation du logiciel

Essayez de brancher le câble USB sur un autre port USB de l'ordinateur.

Réinstallez le logiciel du produit. REMARQUE : Fermez toutes les applications actives. Pour fermer une application dont l'icône est présente dans la barre des tâches, cliquez avec le bouton droit de la souris sur l'icône et sélectionnez Fermer ou Désactiver. Le produit est en mode Prêt mais rien ne s'imprime. 128 Chapitre 10 Résolution des problèmes

Vérifiez la quantité d'espace disponible sur le lecteur où vous installez le logiciel du produit. Si cela est nécessaire, libérez autant d'espace que possible et réinstallez le logiciel du produit.

Si cela est nécessaire, exécutez le défragmenteur de disque et réinstallez le logiciel du produit.

Imprimez une page de configuration et vérifiez le bon fonctionnement du produit.

Vérifiez que tous les câbles sont correctement installés et respectent les spécifications. Ceci inclut le câble USB et le cordon d'alimentation. Essayez un nouveau câble. FRWW Problèmes Macintosh Résoudre les problèmes avec Mac OS X REMARQUE : Si vous installez le produit à l'aide d'une connexion USB, ne connectez pas le câble USB au périphérique et à l'ordinateur avant d'avoir installé le logiciel. Le fait de connecter le câble USB entraînerait Mac OS X à installer automatiquement le produit, mais l'installation ne pourrait pas se terminer correctement. Vous devriez alors désinstaller le produit, déconnecter le câble USB, réinstaller le logiciel à partir du CD-ROM du produit, puis reconnecter le câble USB lorsque le logiciel vous y inviterait. Le pilote d'imprimante n'est pas répertorié dans le Centre d'impression ou l'utilitaire de configuration de l'imprimante. Cause Solution Le logiciel du produit n'a peut-être pas été installé correctement, voire pas installé du tout. Assurez-vous que le fichier PPD du produit se trouve bien dans le dossier suivant du disque dur : LIBRARY/PRINTERS/PPDS/ CONTENTS/RESOURCES/<LANG>.LPROJ, où <lang> représente le code langue à deux lettres correspondant à la langue que vous utilisez. Le cas échéant, réinstallez le logiciel. Reportez-vous au guide de mise en route pour obtenir les instructions d'installation. Le fichier PPD est corrompu. Supprimez le fichier PPD du dossier suivant du disque dur :

LIBRARY/PRINTERS/PPDS/CONTENTS/RESOURCES/

<LANG>.LPROJ, où <lang> représente le code langue à deux lettres correspondant à la langue que vous utilisez. Réinstallez le logiciel. Reportez-vous au guide de mise en route pour obtenir les instructions d'installation. Le nom du produit, l'adresse IP ou le nom d'hôte Rendezvous ne s'affichent pas dans la liste d'imprimantes du Centre d'impression ou de l'utilitaire de configuration de l'imprimante. Cause Solution Le produit n'est peut-être pas prêt. Vérifiez que les câbles sont correctement branchés, que le produit est sous tension et que le voyant Prêt est allumé. Si vous vous connectez par l'intermédiaire d'un concentrateur USB ou Ethernet, essayez de vous connecter directement à l'ordinateur ou utilisez un port différent. Le type de connexion sélectionné est peut-être incorrect. Assurez-vous que USB, Impression IP ou Rendezvous est sélectionné, selon le type de connexion. Vous utilisez un nom de produit incorrect, une adresse IP inexacte ou un nom d'hôte Rendezvous erroné. Imprimez une page de configuration (reportez-vous à la section Impression des pages d'informations à la page 76). Vérifiez que le nom de produit, l'adresse IP ou le nom d'hôte Rendezvous de la page de configuration correspond au nom de produit, à l'adresse IP et au nom d'hôte Rendezvous du Centre d'impression ou de l'utilitaire de configuration de l'imprimante. Le câble d'interface est peut-être défectueux ou de mauvaise qualité Remplacez le câble d'interface par un câble de bonne qualité. FRWW Problèmes Macintosh 129 Le pilote d'imprimante ne configure pas automatiquement le produit sélectionné dans le Centre d'impression ou dans l'utilitaire de configuration de l'imprimante. Cause Solution Le produit n'est peut-être pas prêt. Vérifiez que les câbles sont correctement branchés, que le produit est sous tension et que le voyant Prêt est allumé. Si vous vous connectez par l'intermédiaire d'un concentrateur USB ou Ethernet, essayez de vous connecter directement à l'ordinateur ou utilisez un port différent. Le logiciel du produit n'a peut-être pas été installé correctement, voire pas installé du tout. Assurez-vous que le fichier PPD du produit se trouve bien dans le dossier suivant du disque dur : LIBRARY/PRINTERS/PPDS/ CONTENTS/RESOURCES/<LANG>.LPROJ, où <lang> représente le code langue à deux lettres correspondant à la langue que vous utilisez. Le cas échéant, réinstallez le logiciel. Reportez-vous au guide de mise en route pour obtenir les instructions d'installation. Le fichier PPD est corrompu. Supprimez le fichier PPD du dossier suivant du disque dur :

LIBRARY/PRINTERS/PPDS/CONTENTS/RESOURCES/

<LANG>.LPROJ, où <lang> représente le code langue à deux lettres correspondant à la langue que vous utilisez. Réinstallez le logiciel. Reportez-vous au guide de mise en route pour obtenir les instructions d'installation. Le câble d'interface est peut-être défectueux ou de mauvaise qualité Remplacez le câble d'interface par un câble de bonne qualité. Une tâche d'impression n'a pas été envoyée au produit souhaité. Cause Solution La file d'attente d'impression est peut-être arrêtée. Redémarrez la file d'attente d'impression. Ouvrez le Moniteur d'impression et sélectionnez Démarrer les tâches. Vous utilisez un nom de produit incorrect, une adresse IP inexacte ou un nom d'hôte Rendezvous erroné. Imprimez une page de configuration (reportez-vous à la section Impression des pages d'informations à la page 76). Vérifiez que le nom de produit, l'adresse IP ou le nom d'hôte Rendezvous de la page de configuration correspond au nom de produit, à l'adresse IP et au nom d'hôte Rendezvous du Centre d'impression ou de l'utilitaire de configuration de l'imprimante. Un fichier EPS n'utilise pas les polices qui conviennent pour l'impression. Cause Solution Ce problème se produit avec certains programmes.

Essayez de télécharger les polices du fichier EPS dans le produit avant de lancer l'impression.

Envoyez le fichier au format ASCII plutôt que de le coder au format binaire. Vous ne pouvez pas imprimer à partir d'une carte USB tierce. Cause Solution Cette erreur se produit quand le logiciel pour les imprimantes USB n'est pas installé. Lorsque vous ajoutez une carte USB tierce, vous pouvez avoir besoin du logiciel de prise en charge de carte adaptateur USB d'Apple. La dernière version de ce logiciel est disponible sur le site Web d'Apple. 130 Chapitre 10 Résolution des problèmes FRWW Lorsque la connexion s'effectue par un câble USB, le produit n'apparaît pas dans le Centre d'impression ou dans l'utilitaire de configuration de l'imprimante une fois le pilote sélectionné. Cause Solution Un composant matériel ou logiciel est à l'origine de ce problème. Dépannage du logiciel

Vérifiez si votre Macintosh prend en charge USB et si le logiciel USB approprié d'Apple est installé.

Vérifiez que votre système d'exploitation Macintosh est Mac OS X version 10.28 ou version ultérieure. Dépannage du matériel

Vérifiez que le produit est sous tension.

Vérifiez que le câble USB est bien connecté.

Assurez-vous que vous utilisez le câble USB à grande vitesse qui convient.

Vérifiez que les périphériques USB se partageant les ressources d'alimentation de la chaîne ne sont pas en trop grand nombre. Déconnectez tous les périphériques de la chaîne et branchez le câble directement sur le port USB de l'ordinateur hôte.

Vérifiez si la chaîne comporte plus de deux concentrateurs USB non alimentés d'affilée. Déconnectez tous les périphériques de la chaîne et branchez le câble directement sur le port USB de l'ordinateur hôte. REMARQUE : alimenté. FRWW Le clavier iMac est un concentrateur USB non Problèmes Macintosh 131 132 Chapitre 10 Résolution des problèmes FRWW

FRWW Consommables et accessoires

Pour commander des consommables aux Etats-Unis, rendez-vous à l'adresse www.hp.com/sbso/ product/supplies.

Pour commander des consommables dans le reste du monde, rendez-vous à l'adresse www.hp.com/ghp/buyonline.html.

Pour commander des consommables au Canada, rendez-vous à l'adresse www.hp.ca/catalog/ supplies.

Pour commander des consommables en Europe, rendez-vous sur la page www.hp.com/go/ ljsupplies.

Pour commander des consommables en Asie Pacifique, rendez-vous à l'adresse www.hp.com/ paper/.

Pour commander des accessoires, rendez-vous à l'adresse www.hp.com/go/accessories.

Commander des pièces, des accessoires et des consommables Il existe plusieurs méthodes permettant de commander des pièces, des consommables et des accessoires. Commander directement auprès de HP Vous pouvez obtenir directement les articles suivants auprès de HP :

Pièces de remplacement : Pour commander des pièces de remplacement aux Etats-Unis, reportez-vous à www.hp.com/go/hpparts. En dehors des Etats-Unis, vous pouvez commander les pièces en vous adressant à votre bureau d'assistance agréé HP local.

Consommables et accessoires : Pour commander des consommables aux Etats-Unis, rendezvous à l'adresse www.hp.com/go/ljsupplies. Pour commander des consommables dans le reste du monde, rendez-vous à l'adresse www.hp.com/ghp/buyonline.html. Pour commander des accessoires, rendez-vous à l'adresse www.hp.com/support/ljcp1510series. Commander auprès de prestataires de services ou de bureaux Pour commander une pièce ou un accessoire, contactez un prestataire de services ou un bureau d'assistance agréé HP. Commander directement via le logiciel HP ToolboxFX Le logiciel HP ToolboxFX est un outil de gestion du produit conçu pour faciliter les opérations de configuration, de surveillance, de dépannage, de commande de consommables et de mise à jour associées au produit, tout en assurant une efficacité optimale. Pour plus d'informations sur le logiciel HP ToolboxFX, reportez-vous à la section Affichage de HP ToolboxFX à la page 77. 134 Annexe A Consommables et accessoires FRWW Numéros de référence Tableau A-1 Pièces détachées et consommables Pièce Référence Type/format Cartouches d'impression CB540A Cartouche d'impression noire avec encre HP ColorSphere CB541A Cartouche d'impression cyan avec encre HP ColorSphere CB542A Cartouche d'impression jaune avec encre HP ColorSphere CB543A Cartouche d'impression magenta avec encre HP ColorSphere Câbles C6518A Câble d'imprimante USB 2.0 (2 mètres standard) Mémoire CB421A Mémoire DIMM SDRAM 144 broches DDR2 64 Mo CB422A Mémoire DIMM SDRAM 144 broches DDR2 128 Mo CB423A Mémoire DIMM SDRAM 144 broches DDR2 256 Mo Pour plus d'informations sur la capacité des cartouches, consultez la page www.hp.com/go/ pageyield. La capacité réelle d'une cartouche dépend de l'usage spécifique qui en est fait. FRWW Numéros de référence 135 Tableau A-1 Pièces détachées et consommables (suite) Pièce Référence Type/format Supports C2934A 50 feuilles Transparents HP Color LaserJet (Lettre) C2936A 50 feuilles Transparents HP Color Laser (A4) Q1298A Papier résistant HP LaserJet (Lettre) Q1298B Papier résistant HP LaserJet (A4) HPU1132 500 feuilles Papier HP Premium Choice LaserJet (Lettre) CHP410 500 feuilles Papier HP Premium Choice LaserJet (A4) HPJ1124 500 feuilles Papier HP LaserJet (Lettre) CHP310 500 feuilles Papier HP LaserJet (A4) Q6608A 100 feuilles Papier photo HP Color Laser, brillant Q6611A 150 feuilles Papier pour brochures HP Color Laser, brillant (lettre) Q6541A 200 feuilles Papier laser pour présentations HP, brillant (lettre) Q6543A 150 feuilles Papier laser pour brochures HP, mat (lettre) Q2546A 300 feuilles Papier laser pour présentations HP, brillant Q6549A 100 feuilles Papier photo HP, mat (lettre) HPL285R 500 feuilles Papier HP Color Laser (lettre) Documents de référence 5851-1468 136 Annexe A Consommables et accessoires HP LaserJet Printer Family Print Media Specification Guide FRWW

Imprimantes HP Color LaserJet série CP1215/CP1515/CP1518 Garantie limitée d'un an HP garantit au client et utilisateur final que les matériels et les accessoires HP seront exempts de défauts de matériau et de fabrication à compter de la date d'achat, et pour la période spécifiée ci-dessus. A condition d'être informé de tels défauts au cours de la période de garantie, HP peut choisir de réparer ou de remplacer les produits défectueux. Les produits de remplacement pourront être neufs ou quasi neufs. HP garantit que les logiciels HP ne manqueront pas d'exécuter leurs instructions de programmation après la date d'achat et pendant la période spécifiée ci-dessus, suite à des défauts de matériau et de fabrication, lorsqu'ils sont correctement installés et utilisés. Si HP reçoit communication de tels défauts pendant la période de garantie, HP remplacera le logiciel qui n'exécute pas ses instructions de programmation en raison de tels défauts. HP ne garantit pas que le fonctionnement des produits HP sera ininterrompu ou sans erreur. Si HP est incapable, dans un délai raisonnable, de réparer ou de remplacer un produit et de le remettre dans l'état décrit par la garantie, vous pourrez bénéficier d'un remboursement équivalent au prix d'achat, à condition de retourner rapidement le produit défectueux. Les produits HP peuvent contenir des pièces reconstruites équivalentes à des produits neufs au niveau de leurs performances ou qui pourraient avoir été utilisées accessoirement. La garantie ne couvre pas les défauts causés par (a) un entretien ou un étalonnage incorrect ou inadéquat, (b) des logiciels, des interfaces, des composants ou des fournitures non fournis par HP, (c) une modification ou une utilisation non autorisée, (d) une exploitation en dehors des spécifications environnementales publiées pour le produit, ou (e) une préparation ou un entretien incorrect du site. DANS LA MESURE PERMISE PAR LE DROIT LOCAL, LES GARANTIES CI-DESSUS SONT EXCLUSIVES ET AUCUNE AUTRE GARANTIE OU CONDITION, ECRITE OU ORALE, N'EST EXPRIMEE OU IMPLICITE. HP REJETTE SPECIFIQUEMENT TOUTE GARANTIE, CONDITION OU QUALITE LOYALE ET MARCHANDE, QUALITE SATISFAISANTE OU ADAPTATION A UNE FIN PARTICULIERE IMPLICITE. Certains pays/régions, états ou provinces n'autorisant pas de limitations de la durée d'une garantie tacite, la limitation ou l'exclusion cidessus peut ne pas vous concerner. Cette garantie vous donne des droits juridiques spécifiques et vous avez peut-être aussi d'autres droits qui varient en fonction de votre pays/région, de votre état ou de votre province. La garantie limitée HP est valide dans tout pays/région ou localité où HP dispose d'une assistance pour ce produit et où ce dernier est distribué par HP. Le niveau du service sous garantie qui vous est offert varie selon les normes locales. HP ne modifiera pas la forme, l'adaptation ou la fonction du produit afin de le rendre utilisable dans un pays/région pour lequel il n'a jamais été envisagé de le faire fonctionner pour des raisons juridiques ou réglementaires. DANS LA MESURE PERMISE PAR LE DROIT LOCAL, LES RECOURS ENONCES DANS CETTE CLAUSE DE GARANTIE SONT LES RECOURS UNIQUES ET EXCLUSIFS DONT VOUS DISPOSEZ. A L'EXCEPTION DES CAS PRECITES, EN AUCUN CAS HP OU SES FOURNISSEURS NE SERONT TENUS POUR RESPONSABLES DES PERTES DE DONNEES OU DES DOMMAGES DIRECTS, PARTICULIERS, ACCESSOIRES OU INDIRECTS (Y COMPRIS LES PERTES DE PROFITS ET DE DONNEES) OU DE TOUT AUTRE DOMMAGE RELATIF A UN CONTRAT, UN PREJUDICE OU AUTRE. Certains pays/régions, états ou provinces n'autorisant pas l'exclusion ni la limitation des dommages indirects ou consécutifs, la limitation ou l'exclusion ci-dessus peut ne pas vous concerner. LES TERMES DE GARANTIE DE CETTE DECLARATION, SAUF DANS LES LIMITES LEGALEMENT AUTORISEES, N’EXCLUENT PAS, NI NE LIMITENT, NI NE MODIFIENT LES DROITS DE VENTE STATUTAIRES OBLIGATOIRES APPLICABLES, MAIS VIENNENT S’AJOUTER A CES DROITS. 138 Annexe B Service et assistance FRWW Garantie limitée relative aux cartouches d'impression Ce produit HP est garanti être exempt de vices de matériau et de fabrication. Cette garantie ne couvre pas les produits (a) ayant été modifiés, refaits, reconditionnés ou soumis à une utilisation impropre ou abusive, (b) présentant des problèmes résultant d’une utilisation incorrecte, d’un stockage inadéquat ou d’une exploitation ne répondant pas aux spécifications écologiques publiées pour le produit ou (c) présentant une usure provenant d’une utilisation normale. Pour obtenir un service de garantie, veuillez renvoyer le produit au lieu d’achat (accompagné d’une description écrite du problème et des exemples d’impression) ou contactez l’assistance clientèle HP. Suivant le choix de HP, HP remplacera le produit s’étant avéré être défectueux ou remboursera le prix d’achat. DANS LA MESURE PERMISE PAR LE DROIT LOCAL, LA GARANTIE CI-DESSUS EST EXCLUSIVE ET AUCUNE AUTRE GARANTIE OU CONDITION, ECRITE OU ORALE, N’EST EXPRIMEE OU IMPLICITE ET HP DECLINE EXPLICITEMENT TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE, DE QUALITE SATISFAISANTE ET D’APTITUDE A REMPLIR UNE FONCTION DEFINIE. DANS LA MESURE PERMISE PAR LE DROIT LOCAL, EN AUCUN CAS HP OU SES FOURNISSEURS NE POURRONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES DIRECTS, PARTICULIERS, ACCESSOIRES OU INDIRECTS (Y COMPRIS LES PERTES DE PROFITS ET DE DONNEES) OU DE TOUT AUTRE DOMMAGE RELATIF A UN CONTRAT, UN PREJUDICE OU AUTRE. LES TERMES DE GARANTIE DE CETTE DECLARATION, SAUF DANS LES LIMITES LEGALEMENT AUTORISEES, N’EXCLUENT PAS, NI NE LIMITENT, NI NE MODIFIENT LES DROITS DE VENTE STATUTAIRES OBLIGATOIRES APPLICABLES, MAIS VIENNENT S’AJOUTER A CES DROITS. FRWW Garantie limitée relative aux cartouches d'impression 139 Assistance clientèle HP Services en ligne Pour un accès 24 heures sur 24 aux derniers logiciels d'impression HP, des informations sur les produits et l'assistance via une connexion Internet, visitez le site Web : www.hp.com/support/ljcp1510series. Rendez-vous sur le site www.hp.com/support/net_printing pour plus d'informations sur le serveur d'impression externe HP Jetdirect. HP Instant Support Professional Edition (ISPE) est une suite d'outils de dépannage en ligne pour les outils informatiques de bureau et les produits d'impression. Visitez le site instantsupport.hp.com. Assistance téléphonique HP offre une assistance téléphonique gratuite durant la période de garantie. Pour obtenir le numéro de téléphone pour votre pays/région, consultez le prospectus fourni avec le produit ou visitez le site www.hp.com/support/. Avant d’appeler HP, munissez-vous des informations suivantes : nom et numéro de série du produit, date d'achat et description du problème. Logiciels, pilotes et informations électroniques www.hp.com/go/ljcp1510series_software La page Web pour les pilotes est en anglais mais vous pouvez télécharger les pilotes dans plusieurs langues. Commande directe d'accessoires ou de consommables HP

Etats-Unis : www.hp.com/sbso/product/supplies

Asie Pacifique : www.hp.com/paper/ Pour commander des pièces et des accessoires HP, accédez à HP Parts Store à l'adresse www.hp.com/ buy/parts (Etats-Unis et Canada seulement), ou appelez le 1-800-538-8787 (Etats-Unis) ou 1-800-387-3154 (Canada). Informations de service HP Pour connaître les distributeurs HP agréés, appelez le 1-800-243-9816 (Etats-Unis) ou le 1-800-387-3867 (Canada). En dehors des Etats-Unis et du Canada, utilisez le numéro de l'assistance clientèle de votre pays/région. Reportez-vous au prospectus fourni dans le carton d'emballage du périphérique. Contrats de maintenance HP Appelez le 1-800-HPINVENT (1-800-474-6836 (Etats-Unis)) ou le 1-800-268-1221 (Canada). Vous pouvez également consulter le site Web HP SupportPack et CarepaqTM Services à l'adresse suivante : www.hpexpress-services.com/10467a. Pour un service étendu, appelez le 1-800-446-0522. 140 Annexe B Service et assistance FRWW HP ToolboxFX Pour contrôler l'état et les paramètres du périphérique et afficher des informations de dépannage et la documentation en ligne, utilisez HP ToolboxFX. Pour utiliser HP ToolboxFX, vous devez avoir effectué une installation recommandée du logiciel. Reportez-vous à la section Affichage de HP ToolboxFX à la page 77. Assistance et informations HP pour les ordinateurs Macintosh Visitez le site www.hp.com/go/macosx pour obtenir des informations d'assistance sur Macintosh OS X et un service d'abonnement HP pour les mises à jour sur le pilote. Visitez le site www.hp.com/go/mac-connect pour les produits conçus spécifiquement pour l'utilisateur Macintosh. FRWW Assistance clientèle HP 141 Contrat d'entretien HP HP propose plusieurs types de contrats de maintenance visant à répondre aux besoins les plus variés. Les contrats de maintenance ne sont pas inclus dans la garantie standard. Les services d'assistance peuvent varier suivant les régions. Renseignez-vous auprès de votre revendeur HP local pour déterminer les services mis à votre disposition. Contrats de service et services HP Care Pack™ HP propose plusieurs options de service et d’assistance qui répondent aux besoins les plus variés. Ces options ne sont pas incluses dans la garantie standard. Les services d’assistance peuvent différer selon la situation géographique. Pour la plupart de ses imprimantes, HP offre des services HP Care Pack et des contrats de service aussi bien dans le cadre de la garantie limitée que d’une extension de garantie. Pour connaître les possibilités de service et d'assistance disponibles pour ce produit, accédez au site http://www.hpexpress-services.com/10467a et tapez le numéro de modèle du produit. En Amérique du Nord, les informations relatives aux contrats de service peuvent être obtenues par l’intermédiaire de l’assistance clientèle HP. Appelez le 1-800-474-6836 (Etats-Unis) ou le 1-800-268-1221 (Canada). Dans les autres pays/régions, adressez-vous à l'assistance clientèle HP locale. Consultez la brochure fournie avec l’imprimante ou accédez au site http://www.hp.com pour connaître le numéro de téléphone de l’assistance clientèle HP de votre pays/région. Garantie étendue HP Support garantit le matériel HP et tous les composants internes HP. La maintenance matérielle couvre une période d'un à trois ans à compter de la date d'achat du produit HP. Le client doit acheter le contrat HP Support en respectant la garantie établie. Pour plus d'informations, contactez le support technique et l'assistance clientèle HP. 142 Annexe B Service et assistance FRWW Remballage du produit Si vous devez déplacer votre produit ou l'expédier sur un autre site, procédez comme suit pour le remballer. ATTENTION : Le client est tenu pour responsable des dommages susceptibles de survenir en cours d'expédition en raison d'un emballage inadapté. Le produit doit être maintenu en position verticale lors de l'expédition. Remballage du produit ATTENTION : Il est extrêmement important de retirer les cartouches d'impression avant d'expédier le produit. Les cartouches d'impression laissées dans le produit durant l'expédition peuvent fuir et recouvrir entièrement d'encre le produit. Pour éviter d'endommager les cartouches, ne touchez pas les rouleaux et remettez-les dans leur emballage d'origine, ou placez-les à l'abri de la lumière. FRWW

Retirez les quatre cartouches d’impression et expédiez-les séparément.

Utilisez si possible l’emballage d’origine du matériel. Si vous vous êtes déjà débarrassé de l'emballage d'origine, adressez-vous à un service d'expédition postale local pour plus d'informations sur le remballage du produit. HP recommande d’assurer l’équipement pour l’expédition. Remballage du produit 143 Formulaire d’informations pour réparation

EXPEDITEUR DE L’EQUIPEMENT

Date : Personne à contacter : Téléphone : Autre personne pouvant être contactée : Téléphone : Adresse d’expédition de retour : Instructions de renvoi particulières :

INFORMATIONS SUR LE PRODUIT RENVOYE

Numéro de modèle : Modèle : Numéro de série : Veuillez joindre toute impression pertinente. N’expédiez PAS d’accessoires non requis pour la réparation (manuels, produits de nettoyage, etc.). AVEZ-VOUS RETIRE LES CARTOUCHES D’IMPRESSION ? Vous devez les retirer avant d’expédier l’imprimante, à moins qu’un problème mécanique ne vous empêche de le faire. [ ] Non, je ne peux pas les retirer. [ ] Oui. REPARATION A EFFECTUER (Joignez une feuille d’instructions séparée, si nécessaire.) 1. Décrivez les circonstances de la panne (description de la panne, opération en cours au moment de la panne, logiciel en cours d’exécution au moment de la panne, panne reproductible ou non).

2. Si la panne se produit de manière intermittente, temps écoulé entre deux pannes :

3. Si le produit est connecté à l’un des éléments suivants, indiquez le fabricant et le numéro du modèle.

Modem : Ordinateur personnel : Réseau :

4. Commentaires supplémentaires :

MODE DE PAIEMENT DE LA REPARATION

Date d’achat/de réception : [ ] Sous garantie (Joignez un justificatif d’achat ou de livraison portant la date de réception du matériel.) [ ] Numéro du contrat de maintenance : [ ] Numéro de bon de commande : Toute demande de service, sauf si elle est faite dans le cadre de la garantie ou d’un contrat de maintenance, doit être accompagnée d’un numéro de bon de commande et/ou de la signature d’une personne habilitée.Si les prix standard ne sont pas applicables, un bon de commande minimal est exigé. Vous pouvez obtenir les prix standard auprès d’un centre de réparation agréé par HP. Signature d’une personne habilitée : Adresse de facturation : Téléphone : Instructions particulières de facturation : 144 Annexe B Service et assistance FRWW

Spécifications physiques

Spécifications de l'environnement de fonctionnement

Spécifications électriques

Spécifications de consommation d'énergie

Emissions acoustiques

Spécifications relatives au papier et aux supports d'impression

Spécifications relatives à l'inclinaison

Spécifications physiques Tableau C-1 Spécifications physiques Hauteur Profondeur Largeur Poids 254 mm 436 mm 399 mm 18,20 kg 146 Annexe C Spécifications FRWW Spécifications de l'environnement de fonctionnement Tableau C-2 Spécifications de l'environnement de fonctionnement Environnement Recommandé Autorisé Température 17 ° à 25 °C 15 ° à 30 °C Humidité 20 à 60 % d'humidité relative (HR) 10 % à 80 % d'humidité relative (HR) Altitude Non applicable 0 à 3 048 m REMARQUE : Ces valeurs se basent sur des données préliminaires. Visitez le site Web www.hp.com/ support/ljcp1510series pour obtenir les toutes dernières informations. FRWW Spécifications de l'environnement de fonctionnement 147 Spécifications électriques AVERTISSEMENT ! L’alimentation électrique est fonction du pays/région où le produit est vendu. Ne convertissez pas les tensions de fonctionnement. Cette opération peut endommager le produit et annuler sa garantie. Tableau C-3 Spécifications électriques Article Modèles 110 volts Modèles 220 volts Alimentation électrique 100 à 127 V (+/- 10 %) 220 à 240 V (+/- 10 %) 50 à 60 Hz (+/- 2 Hz) 50 à 60 Hz (+/- 2 Hz) 4,5 A 2,5 A Capacité de circuit minimum recommandée 148 Annexe C Spécifications FRWW Spécifications de consommation d'énergie Tableau C-4 Consommation d'énergie (en moyenne, en watts)1,4

Modèle de produit Impression (12 PPM)2,3 Prêt2 Veille2 Eteint2 Imprimante HP Color LaserJet série CP1510

Les valeurs sont basées sur des données préliminaires, consultez www.hp.com/support/ljcp1510series pour obtenir des informations actuelles.

La consommation d'énergie reflète les valeurs maximales mesurées au cours d'impressions couleur et monochromes lors de l'utilisation de toutes les tensions standard.

La vitesse de l'imprimante HP Color LaserJet série CP1510 est de 8 ppm pour l'impression couleur et 12 ppm pour l'impression monochrome (format Letter et A4).

FRWW La perte de chaleur maximale pour tous les modèles en mode « Prêt » est de 41 BTU/heure. Spécifications de consommation d'énergie 149 Emissions acoustiques Tableau C-5 HP Color LaserJet série CP15101,2

Niveau de puissance sonore Selon ISO 9296 Impression (12 ppm)3 LWAd = 6,1 Bels (A) [61 dB (A)] Prêt LWAd = Inaudible Niveau de pression sonore : A proximité Selon ISO 9296 Impression (12 ppm)3 LpAm = 47 dB (A) Prêt LpAm = Inaudible Les valeurs sont basées sur des données préliminaires, consultez www.hp.com/support/ljcp1510series pour obtenir des informations actuelles.

Configuration testée : HP Color LaserJet série CP1510 - impression recto monochrome. La vitesse de l'imprimante HP Color LaserJet série CP1510 est de 8 ppm pour l'impression couleur et 12 ppm pour l'impression monochrome (format Letter et A4). 150 Annexe C Spécifications FRWW Spécifications relatives au papier et aux supports d'impression Pour plus d'informations sur les types de papier et de supports d'impression pris en charge, reportezvous à la section Papier et supports d’impression à la page 19. FRWW Spécifications relatives au papier et aux supports d'impression 151 Spécifications relatives à l'inclinaison Le produit présente les caractéristiques d'inclinaison suivantes :

Moteur d'impression (feuilles de papier séparées) : moins de 1,5 mm (0,06 pouces) sur une longueur de 260 mm (10,24 pouces)

Moteur d'impression (enveloppes) : moins de 3,3 mm (0,13 pouces) sur une longueur de 220 mm (8,66 pouces) 152 Annexe C Spécifications FRWW

FRWW Informations réglementaires

Programme de gestion écologique des produits

Déclaration de conformité

Déclarations relatives à la sécurité

Réglementations de la FCC Les tests effectués sur cet équipement ont déterminé qu’il est conforme aux prescriptions des unités numériques de classe B, telles que spécifiées à l’article 15 des normes de la FCC (Commission fédérale des communications). Ces limites sont destinées à assurer une protection suffisante contre les interférences produites dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie sous forme de fréquences radio. Si ce matériel n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, l’absence d’interférences ne peut pas être garantie dans une installation particulière. Si ce matériel provoque des interférences qui perturbent la réception radio ou télévisée, ce qui peut être vérifié en mettant le matériel sous et hors tension, nous encourageons l’utilisateur à y remédier en appliquant l’une des mesures suivantes :

Réorientez ou déplacez l’antenne de réception.

Augmentez la distance séparant l’équipement du récepteur.

Connectez l’équipement à une prise située sur un circuit différent de celui sur lequel se trouve le récepteur.

Consultez votre revendeur ou un technicien radio/télévision expérimenté. REMARQUE : Toute modification apportée au produit sans le consentement de HP peut se traduire par la révocation du droit d’exploitation de l’équipement dont jouit l’utilisateur. Un câble d’interface blindé est requis afin de satisfaire aux stipulations de l’article 15 des réglementations de la FCC sur les appareils de classe B. 154 Annexe D Informations réglementaires FRWW Programme de gestion écologique des produits Protection de l'environnement Hewlett-Packard Company s'engage à vous offrir des produits de qualité fabriqués dans le respect de l'environnement. Ce produit a été conçu avec différentes caractéristiques afin de minimiser l'impact sur l'environnement. Production d'ozone Ce produit ne génère pas de quantité significative d'ozone (O3). Consommation d'énergie La consommation d’énergie est considérablement réduite en mode prêt/veille, qui économise naturellement les ressources et l’argent sans affecter les hautes performances de l’imprimante. Pour déterminer le statut de qualification ENERGY STAR® de ce produit, consultez la fiche signalétique du produit ou la feuille de spécifications. Les produits dotés de ce statut sont également répertoriés à l’adresse suivante : http://www.hp.com/hpinfo/globalcitizenship/environment/productdesign/ecolabels.html Utilisation du papier La fonction d'impression recto verso manuelle de ce produit (impression sur les deux faces) ainsi que la fonction d'impression de n pages par feuille (plusieurs pages imprimées sur une seule feuille) permettent de réduire la consommation de papier et donc de limiter l'impact sur les ressources naturelles. Matières plastiques Conformément aux normes internationales, les composants en plastique de plus de 25 grammes portent des inscriptions conçues pour identifier plus facilement les plastiques à des fins de recyclage au terme de la vie du produit. Consommables d'impression HP LaserJet Le programme HP Planet Partners vous permet de renvoyer et recycler gratuitement vos cartouches d’impression HP LaserJet. Des informations sur le programme et des instructions sont fournies en plusieurs langues et sont incluses dans l’emballage de chaque nouvelle cartouche d’impression HPLaserJet et article consommable. Afin de contribuer davantage à la protection de l’environnement, HP vous invite à regrouper vos cartouches usagées plutôt que de les envoyer séparément. HP s’engage à fournir des produits et services innovants et de haute qualité qui respectent l’environnement, de la conception et la fabrication du produit aux processus de distribution, de fonctionnement et de recyclage. Lorsque vous participez au programme HP Planet Partners, nous vous certifions que vos cartouches d’impression HP LaserJet renvoyées seront correctement recyclées, en les traitant afin de récupérer les plastiques et métaux pour de nouveaux produits et en évitant ainsi la mise en décharge de millions de tonnes de déchets. Dans la mesure où cette cartouche sera recyclée et utilisée dans de nouveaux matériaux, elle ne vous sera pas renvoyée. Nous vous remercions de respecter l’environnement ! FRWW Programme de gestion écologique des produits 155 REMARQUE : Utilisez l’étiquette uniquement pour renvoyer des cartouches d’impression HP LaserJet d’origine. N’employez pas cette étiquette pour des cartouches à jet d’encre HP, des cartouches nonHP, des cartouches reconditionnées ou des retours sous garantie. Pour plus d’informations sur le recyclage de cartouches à jet d’encre HP, visitez le site http://www.hp.com/recycle. Instructions concernant le renvoi et le recyclage Etats-Unis et Porto-Rico L’étiquette incluse avec la cartouche de toner HP LaserJet est destinée au renvoi et au recyclage d’une ou plusieurs cartouches d’impression HP LaserJet après utilisation. Suivez les instructions applicables ci-dessous. Renvois multiples (deux à huit cartouches)

Emballez chaque cartouche d’impression HP LaserJet dans son carton et son sac d’origine.

Assemblez jusqu’à huit cartons ensemble à l’aide de bande adhésive ou d’emballage (jusqu’à un poids de 35 kg).

Utilisez une étiquette prépayée unique.

Utilisez votre propre emballage ou demandez un emballage en gros gratuit via le site http://www.hp.com/recycle ou en appelant le 1-800-340-2445 (pouvant contenir jusqu’à huit cartouches d’impression HP LaserJet).

Utilisez une étiquette prépayée unique. Renvois uniques

Emballez la cartouche d’impression HP LaserJet dans son carton et son sac d’origine.

Placez l’étiquette d’expédition sur l’avant du carton. Expédition Pour tous les renvois de cartouches d’impression HP LaserJet pour recyclage, donnez le paquet à UPS lors de votre prochaine livraison ou collecte, ou déposez-le à un centre de collecte UPS agréé. Pour connaître l’emplacement de votre centre de collecte UPS local, appelez le 1-800-PICKUPS ou visitez le site http://www.ups.com. Si vous effectuez un renvoi avec une étiquette USPS, donnez le paquet à un transporteur U.S. Postal Service ou déposez-le à un bureau U.S.Postal Service. Pour plus d’informations ou pour commander des étiquettes ou cartons supplémentaires, visitez l’adresse http://www.hp.com/recycle ou appelez le 1-800-340-2445. Le prélèvement UPS sera facturé aux frais de collecte normaux. Ces informations sont sujettes à modification sans préavis. Renvois en dehors des Etats-Unis Pour participer au programme de renvoi et de recyclage HP Planet Partners, suivez simplement les instructions du guide de recyclage (disponible dans l’emballage de votre nouveau consommable d’impression) ou visitez l’adresse http://www.hp.com/recycle. Sélectionnez votre pays/région pour plus d’informations sur la méthode de renvoi de vos consommables d’impression HP LaserJet. 156 Annexe D Informations réglementaires FRWW Papier Ce produit prend en charge le papier recyclé dans la mesure où celui-ci est conforme aux spécifications présentées dans le manuel HP LaserJet Printer Family Print Media Guide. Ce produit convient à l'utilisation de papier recyclé conformément à la norme EN12281:2002. Restrictions de matériel Ce produit HP ne contient pas de mercure ajouté. Ce produit HP ne contient pas de batterie. Mise au rebut des déchets d'équipement électronique par les particuliers dans l'Union européenne La mention de ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être jeté avec le reste de vos ordures ménagères. Vous avez pour responsabilité de jeter cet équipement usagé en l'emmenant dans un point de ramassage destiné au recyclage d'équipement électrique et électronique usagé. Le ramassage et le recyclage séparés de votre équipement usagé au moment du rejet favorise la conservation des ressources naturelles et garantit un recyclage respectant la santé de l'homme et l'environnement. Pour plus d'informations sur les lieux où vous pouvez déposer vos équipements usagés pour recyclage, veuillez contacter votre bureau local, votre service de rejet des ordures ménagères ou le magasin où vous avez acheté le produit. Fiche signalétique de sécurité du produit La fiche signalétique de sécurité des produits (MSDS - Material Safety Data Sheet) pour les consommables contenant des substances chimiques (par exemple, l'encre) peut être obtenue sur le site Web HP à l'adresse www.hp.com/go/msds ou www.hp.com/hpinfo/globalcitizenship/environment. Informations complémentaires Pour obtenir des informations sur ces rubriques relatives à l'environnement :

Feuille de profil écologique pour ce produit et plusieurs produits HP associés

Engagement HP dans la protection de l'environnement

Système HP de gestion de l'environnement

Retour d'un produit HP à la fin de sa durée de vie et programme de recyclage

Fiche technique de sécurité des produits Rendez-vous sur le site Web www.hp.com/go/environment ou www.hp.com/hpinfo/globalcitizenship/ environment. FRWW Programme de gestion écologique des produits 157 Déclaration de conformité Déclaration de conformité Selon ISO/IEC 17050-1 et EN 17050-1; DoC#: BOISB-0603–00–rel. 1.0 Nom du fabricant : Adresse du fabricant : Hewlett-Packard Company 11311 Chinden Boulevard, Boise, Idaho 83714-1021, Etats-Unis déclare que le produit Nom du produit : HP Color LaserJet série CP1215/CP1515/CP1518 Modèle réglementaire :2) Options du produit : Cartouches de toner : BOISB-0603-00 Toutes CB540A, CB541A, CB542A, CB543A est conforme aux spécifications suivantes : SECURITE :

IEC 60950-1:2001 / EN 60950-1: 2001 +A11

IEC 60825-1:1993 +A1+A2 / EN 60825-1:1994 +A1 +A2 (Produit laser/LED de classe 1) GB4943-2001 EMC : CISPR22:2005 / EN55022:2006 - Classe B1) EN 61000-3-2:2000 +A2 EN 61000-3-3:1995 +A1 EN 55024:1998 +A1 +A2 FCC Titre 47 CFR, article 15 Classe B1) / ICES-003, Edition 4 GB9254-1998, GB17625.1-2003 Informations complémentaires : Le produit ci-après est conforme aux exigences de la directive EMC 2004/108/EEC et de la directive Basse Tension 2006/95/EC, et porte en conséquence la marque CE. Cet appareil est conforme à l'article 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit causer aucune interférence nuisible et (2) doit accepter toutes les interférences reçues, y compris celles qui risquent de fausser son fonctionnement.

1) Le produit a été testé dans une configuration standard avec des PC Hewlett-Packard.

2) En raison de contraintes réglementaires, ces produits sont dotés d'un numéro de modèle réglementaire. Ce numéro ne doit pas être confondu avec le nom du produit ou le ou les numéros de produit. Boise, Idaho 83713, Etats-Unis Octobre, 2007 Pour tout renseignement sur les réglementations uniquement, contactez : Europe : Votre bureau de ventes et de services Hewlett-Packard local ou Hewlett-Packard GmbH, Department HQ-TRE / Standards Europe, Herrenberger Strasse 140, Böblingen, D-71034, Allemagne, (FAX +49-7031-14-3143) Etats-Unis : Product Regulations Manager, Hewlett-Packard Company, PO Box 15, Mail Stop 160 Boise, ID 83707-0015, Etats-Unis, (Téléphone : 208-396-6000) 158 Annexe D Informations réglementaires FRWW Déclarations relatives à la sécurité Protection contre les rayons laser Le CDRH (Center for Devices and Radiological Health) de la FDA (Food and Drug Administration) a mis en place une réglementation concernant les produits laser fabriqués à partir du 1er août 1976. Le respect de cette réglementation est obligatoire pour les produits commercialisés aux Etats-Unis. L'appareil est certifié produit laser de « Classe 1 » par l'U.S. Department of Health and Human Services (DHHS) Radiation Performance Standard conformément au Radiation Control for Health and Safety Act de 1968. Etant donné que les radiations émises par ce périphérique sont complètement confinées par les boîtiers de protection externes, il est impossible que le rayon laser s'échappe dans des conditions de fonctionnement normal. AVERTISSEMENT ! L'utilisation de commandes, la réalisation de réglages ou l'exécution de procédures différentes de celles spécifiées dans ce guide d'utilisation peut entraîner une exposition à des radiations dangereuses. Réglementations DOC canadiennes Complies with Canadian EMC Class B requirements. « Conforme à la classe B des normes canadiennes de compatibilité électromagnétiques. « CEM ». » Déclaration VCCI (Japon) Déclaration relative aux cordons d'alimentation (Japon) Déclaration EMI (Corée) Déclaration relative au laser en Finlande Luokan 1 laserlaite Klass 1 Laser Apparat FRWW Déclarations relatives à la sécurité 159 HP Color LaserJet CP1215/CP1515/CP1518 Series, laserkirjoitin on käyttäjän kannalta turvallinen luokan 1 laserlaite. Normaalissa käytössä kirjoittimen suojakotelointi estää lasersäteen pääsyn laitteen ulkopuolelle. Laitteen turvallisuusluokka on määritetty standardin EN 60825-1 (1994) mukaisesti. VAROITUS ! Laitteen käyttäminen muulla kuin käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. VARNING ! Om apparaten används på annat sätt än i bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. HUOLTO HP Color LaserJet CP1215/CP1515/CP1518 Series - kirjoittimen sisällä ei ole käyttäjän huollettavissa olevia kohteita. Laitteen saa avata ja huoltaa ainoastaan sen huoltamiseen koulutettu henkilö. Tällaiseksi huoltotoimenpiteeksi ei katsota väriainekasetin vaihtamista, paperiradan puhdistusta tai muita käyttäjän käsikirjassa lueteltuja, käyttäjän tehtäväksi tarkoitettuja ylläpitotoimia, jotka voidaan suorittaa ilman erikoistyökaluja. VARO ! Mikäli kirjoittimen suojakotelo avataan, olet alttiina näkymättömällelasersäteilylle laitteen ollessa toiminnassa. Älä katso säteeseen. VARNING ! Om laserprinterns skyddshölje öppnas då apparaten är i funktion, utsättas användaren för osynlig laserstrålning. Betrakta ej strålen. Tiedot laitteessa käytettävän laserdiodin säteilyominaisuuksista: Aallonpituus 775-795 nm Teho 5 m W Luokan 3B laser. Tableau de substances (Chine) 根据中国电 子信息产 品污 染控制管理办 法的要求而出台 Tableau D-1 有毒有害物质 表

Accessoires commande 133, 134 Adresse IP BOOTP 36 configuration 31 Macintosh, dépannage 129 présentation 35 Afficher l'adresse IP configuration 32 Agrandissement des documents 41 Aide, pilotes d'imprimante Windows 38 Aide en ligne, pilotes d'imprimante Windows 38 Alertes affichage dans HP Toolbox FX 78 Alertes, configuration 77 Alertes e-mail, configuration 77 Annulation d'une demande d'impression 46 Annulation d'une tâche d'impression 39, 46 Arrêt d'une demande d'impression 46 Arrière-plan gris, dépannage 120 Assistance contrats de maintenance 142 en ligne 84, 140 formulaire d’informations pour réparation 144 Assistance clientèle contrats de maintenance 142 en ligne 140 formulaire d’informations pour réparation 144 Assistance clientèle HP 140 FRWW Assistance en ligne 140 Assistance technique contrats de maintenance 142 en ligne 140 formulaire d’informations pour réparation 144 Bac capacités 23 grammage du support 23 types de support pris en charge 23 Bac emplacement 5 Bac, sortie bourrages, suppression 116 Bac 1 bourrages, suppression 113 chargement 25 paramètres 51 Bac 2 bourrages, suppression 114 capacité 5 chargement 25 emplacement 5 paramètres 51 Bac de 500 feuilles. Voir bac 3 Bac de sortie bourrages, suppression 116 capacité 3 emplacement 5 Bacs bourrages, suppression 114 capacités 3 configuration 51 emplacement 5 inclus 2 messages d'erreur de chargement 107 paramètres 80 Bacs d'alimentation. Voir bacs Bandes, dépannage 120 Batteries fournies 157 BOOTP 36 Bourrages bac de sortie, suppression 116 causes courantes 111 circuit papier, suppression 115 emplacements 111 numéro de suivi 50 Bourrages, supprimer 113 Bourrages <emplacement> messages d'erreur 106 Bourrages bac no messages d'erreur 106 Bourrages papier. Voir bourrages Bourrages supports. Voir bourrages Bouton d'alimentation 6 Bouton marche/arrêt 6 Boutons, panneau de commande 6, 48 Brochures 40 Câbles connexion réseau 27, 29 connexion USB 27 USB, dépannage 127 Capacité bac de sortie 3 Caractères, dépannage 122 Care Pack, HP 142 Cartes mémoire, photo insertion 66 Cartes mémoire photo 3 Index 163 Cartouches état, affichage dans HP Toolbox FX 77 faibles ou épuisées, paramètres 52 garantie 139 jauges d'état 48 message relatif à la commande 107 message Remplacer 107, messages d'erreur 109 non-HP 90 page d'état des consommables 50 recyclage 155 remplacement 92 stockage 90 utilisation avec faible niveau d'encre 90 Cartouches d'encre. Voir cartouches d'impression Cartouches d'impression état, affichage dans HP Toolbox FX 77 faibles ou épuisées, paramètres 52 garantie 139 jauges d'état 48 message relatif à la commande 107 message Remplacer 107, messages d'erreur 109 page d'état des consommables 50 remplacement 92 utilisation avec faible niveau d'encre 90 Cartouches d'impression, accès 5 Chargement papier 25 support 25 Chargement de supports messages d'erreur 107 Circuit papier bourrages, suppression 115 164 Index Clarté impression décolorée, dépannage 119 Code de production 7 Commande consommables et accessoires 134 Commande de consommables sites Web 133 Config. réseau Menu 53 Configuration archive 54 Configuration des adresses IP 34 Configurer le produit, Macintosh 16, 89 Conformité Energy Star 3 Connexion réseau 27 USB 27 Connexion d'alimentation, emplacement 6 Connexion du câble réseau 29 Consommables cartouches d'impression-jauges d'état 48 commande 84, 133, 134 Contrefaçons 90 état, affichage dans HP Toolbox FX 77 faibles ou épuisés, paramètres 52 message d'erreur de mauvaise position 103 message d'erreur verrous d'expédition 110 message relatif à la commande 107 message Remplacer 107, messages d'erreur 109 non-HP 90 recyclage 155 Contacter HP 140 Continuer automatiquement utilisation 90 Contraste densité d'impression 82 écran, panneau de commande 53 Contraste de l'écran, configuration 53 Contrat de service 142 Contrefaçons, consommables 90 Contrôle du bord 59 Correspondance des couleurs 62 Correspondance des couleurs, outil de correspondance des couleurs de base HP 63 Couleur correspondance 62 correspondance, outil de correspondance des couleurs de base HP 63 dépannage 123 étalonnage 52, 81, 126 gestion 58 gris neutres 59 HP ImageREt 3600 60 imprimée et moniteur 62 imprimer en niveaux de gris 58 outil de correspondance des couleurs de base HP 63 palette de couleurs de base de Microsoft Office 62 paramètres Macintosh 45 réglage 58 restrictions 52 sRGB 59, 61 Couleurs contrôle du bord 59 options de demi-teintes 58 Déclaration de conformité 158 Déclaration de conformité laser en Finlande 159 Déclaration EMI (Corée) 159 Déclarations de conformité laser 159 Déclarations relatives à la sécurité 159 Déclaration VCCI (Japon) 159 Découverte du périphérique 34 Défauts répétés, dépannage 123 Dépannage bourrages 111 câbles USB 127 couleur 123 défauts répétés 123 étalonnage 126 FRWW fichiers EPS 130 froissures 123 impression décolorée 119 impression lente des pages 127 lignes, impressions 120 Liste de contrôle 102 messages du panneau de commande 103 non-impression des pages 127 nuage de points d’encre 123 pages inclinées 123 pages vierges 127 particules d’encre 121 problèmes Macintosh 129 qualité d'impression 118, 125 support gondolé 122 taches d’encre 119 texte 122 traînées d’encre 120 DHCP 36 DIMM installation 95 Distributeurs agréés 140 Documentation 136 Emplacements mémoire 3 Enregistrement du produit 84 Enveloppes impression 40 Environnement, programme de protection 155 Environnements partagés 55 Erreurs logiciel 128 Etalonnage couleur 52, 81, 126 Etat affichage dans HP Toolbox FX 77 alertes, HP Toolbox FX 77 consommables, impression de rapport 50 jauges de cartouche d'impression 48 Etiquettes impression 40 EWS. Voir serveur Web intégré FRWW Expédition du produit 143 Fiche signalétique de sécurité du produit 157 Fichiers EPS, dépannage 130 Fichiers PPD, Macintosh 16 Filigranes couverture (Macintosh) 44 Fin de vie, mise au rebut 157 Fonctionnalités 3 Fonctions d’accessibilité 3 Formats, supports par défaut, configuration 51 sélection du bac 38 Formulaires pré-imprimés impression 40 Froissures, dépannage 123 Garantie cartouches d'impression 139 étendue 142 produit 138 Garantie étendue 142 Gondolage, papier paramètres 54 Gris, arrière-plan 120 Gris neutres 59 HP, distributeurs agréés 140 HP Care Pack 142 HP ImageREt 3600 60 HP Instant Support Professional Edition (ISPE) 140 HP JetReady 11 HP ToolboxFX à propos de 16, 77 onglet Aide 79 onglet Alertes par courrier électronique 78 onglet Config. système 84 onglet Informations sur le produit 79 onglet Paramètres du périphérique 79 onglet Paramètres réseau 84 outil de correspondance des couleurs de base HP, ouverture 63 ouverture 77 page de résolution des problèmes de qualité d'impression 125 palette de couleurs de base de Microsoft Office, impression 62 paramètres de densité 82 paramètres réseau 31 HP Toolbox FX onglet Alertes 78 onglet Etat 77 HP Web Jetadmin 17 ImageREt 3600 3, 60 Impression annulation 39 brochures 40 dépannage 127 photos, à partir de la carte mémoire 69 photos, index de 71 recto verso 42 sur des enveloppes 40 sur des étiquettes 40 sur des formulaires préimprimés 40 sur des supports personnalisés 40 sur des supports spéciaux sur des transparents 40 sur du papier à en-tête 40 sur du papier cartonné 40 Impression, cartouches non-HP 90 recyclage 155 stockage 90 Impression claire, dépannage 119 Impression décolorée 119 Impression de l’index 65 Impression en niveaux de gris Impression en noir et blanc dépannage 124 Impression n pages par feuille Impression Peer to Peer 30 Impression photo 65 Impression recto verso 42 Impression sur les deux faces

Index 165 Imprimer le document sur 41 Inclinaison spécifications 152 Index, photo 71 Index photo 65 Insertion des cartes mémoire 65 Instant Support Professional Edition (ISPE) 140 Internet protocol (IP) 35 Jetadmin, HP Web 17 Jonction automatique configuration 33 Jonction automatique, configuration 53 Journal couleurs 51 Journal des événements 78 Langue, panneau de commande 51 Lignes, dépannage impressions 120 Lignes verticales, dépannage 120 Liste des polices PCL 50 Logement d'alimentation pour une seule feuille. Voir bac 1 Logiciel HP ToolboxFX 77 HP Web Jetadmin 17 Macintosh 16 paramètres 13 problèmes 128 serveur Web intégré 17 sites Web 9, 10 suppression sous Windows 15 Windows 16 Logiciel du système d'impression 9, 10 Logiciels pilotes 11 réseau 17 Lutte contre les contrefaçons, consommables 90 Macintosh assistance 166 Index carte USB, dépannage 130 configurer le logiciel du produit 89 configurer le produit 16 dépannage 129 fichiers PPD 16 options du pilote 44 pilotes, dépannage 129 versions prises en charge 11 Maintenance contrats 142 Maintenance, accords 142 Maintenance, contrats 142 Masque de sous-réseau 36 Matériel, restrictions 157 Mémoire activation 97 ajout 95 emplacements de carte 3 incluse 2 installation 95 messages d'erreur 109 spécifications 3 vérification de l'installation 98 Menu Config. système 51 Menu Rapports 50 Menus, panneau de commande config. réseau 53 config. système 51 rapports 50 service 54 structure, impression 50 utilisation 50 Menu Service 54 Message d'erreur <Couleur> en mauvaise posit. 103 Message d'erreur Pg trop complexe 108 Message d'erreur Pilote incorr. 109 Message d'erreur verrous d'expédition 110 Message Err. impress. 108 Message Erreur périph. 108 Message Erreur ventil 105 Message Err service 106 Message Install. consom. 109 Message relatif à la commande 107 Message Remplacer les conso. 107, 109 Messages, panneau de commande 103 Messages d'erreur, panneau de commande 103 Mettre à niveau le micrologiciel à propos de 100 Micrologiciel à propos des mises à niveau 100 Mise à l'échelle des documents 41 Mises à niveau micrologicielles distantes à propos des 100 Modes d'impr. étendus paramètres HP ToolboxFX 82 Modification des paramètres de carte mémoire par défaut 68 Modules DIMM vérification de l'installation 98 Mot de passe, réseau 31 Moteur, nettoyage 99 Nettoyage 99 Niveau de révision 7 Niveaux de gris dépannage 124 Nombre de pages 50 Non-HP, consommables 90 Nuage de points, dépannage 123 Numéro de modèle 7 Numéro de série 7 Numéros de référence 135 Onglet Aide, HP Toolbox FX 79 Onglet Alertes, HP Toolbox FX 78 Onglet Alertes par courrier électronique, HP ToolboxFX 78 Onglet Config. système, HP ToolboxFX 84 Onglet Etat, HP Toolbox FX 77 Onglet Etat, serveur Web intégré 87 Onglet Informations sur le produit, HP ToolboxFX 79

FRWW Onglet Paramètres, serveur Web intégré 87 Onglet Paramètres du périphérique, HP ToolboxFX 79 Onglet Paramètres réseau, HP ToolboxFX 84 Onglet Réseau, serveur Web intégré 88 Onglet Service paramètres HP ToolboxFX 84 Orientation, définition 42 Orientation paysage, définition 42 Orientation portrait, définition 42 Outil de correspondance des couleurs de base HP, ouverture 63 Page d'utilisat 50 Page de configuration 50 Page de démo 50 Page Etat consommables 50 Pages impression lente 127 inclinées 123 pas d’impression 127 vierges 127 Pages d'information 76 Pages de couverture Macintosh 44 Pages de travers 123 Page service 51 Pages inclinées 123 Pages par feuille Macintosh 45 Pages par minute 2, 3 Pages vierges, dépannage 127 Palette de couleurs de base de Microsoft Office, impression 62 Panneau de commande adresse IP, configuration 31 afficher l'adresse IP, configuration 32 contraste de l'écran 53 emplacement 5 environnements partagés 55 jonction automatique, configuration 33 langue 51 FRWW menu Config. réseau 53 menu Config. système 51 menu Rapports 50 menus 50 menu Service 54 messages, dépannage 103 paramètres 13 partage de carte mémoire, configuration 33 rest. régl usine, paramètres réseau 33 services réseau, configuration, IPv4, IPv6 33 structure des menus, impression 50 voyants et boutons 6, 48 Papier format de document, sélection 41 formats pris en charge 21 froissé 123 gondolé, dépannage 122 guide des spécifications 136 pages par feuille 43 pages par feuille (Macintosh) 45 paramètres gondolage 54 paramètres HP ToolboxFX 82 paramètres par défaut 51, 80 première page (Macintosh) 44 Papier à en-tête impression 40 Papier cartonné impression 40 Papier glacé commande 136 Papier ondulé, dépannage 122 Papiers spéciaux recommandations 24 Paramètres couleur 60 HP ToolboxFX 79 menu Config. système 51 pilotes 14 préréglages du pilote (Macintosh) 44 priorité 13 qualité de l'impression 40 raccourcis (Windows) 39 rapport réseau 50 restauration des valeurs par défaut 54 Paramètres de densité 82 Paramètres de densité d'impression 82 Paramètres de la police Courier 53 Paramètres par défaut modification, carte mémoire 68 Paramètres par défaut, restauration 54 Paramètres PCL, HP ToolboxFX 81 Paramètres photo, HP ToolboxFX 81 Paramètres PostScript, HP ToolboxFX 81 Paramètres RGB 59, 61 Paramètres sRGB 59, 61 Partage de carte mémoire configuration 33 Particules d’encre, dépannage 121 Passerelles 36 Pays/région d'origine 7 Photo 65 Photos cartes mémoire, insertion 66 impression d'un index 71 impression directement à partir de la carte mémoire 69 PictBridge utilisation 72 Pièces de rechange et consommables 135 Pièces détachées 135 Pilote PDL 11 Pilotes aide, Windows 38 inclus 3 Macintosh, dépannage 129 options Macintosh 44 page d'utilisat 50 paramètres 13, 14 paramètres de Windows 39 préréglages (Macintosh) 44 Index 167 raccourcis (Windows) 39 systèmes d'exploitation pris en charge 11 Pilotes d'émulation PS 11 Pilotes d'imprimante aide, Windows 38 Pilotes Linux 12 Pilotes PCL 11 Plis, dépannage 123 Plusieurs pages par feuille Macintosh 45 Points, dépannage 119 Points par pouce (ppp) HP ImageREt 3600 60 spécifications 3 Polices DIMM, installation 95 fichiers EPS, dépannage 130 listes, impressions 50 paramètres Courier 53 Porte arrière, emplacement 5 Porte avant, emplacement 5 Porte d'accès aux bourrages, emplacement 5 Port réseau connexion 27, 29 emplacement 5 type inclus 3 Ports dépannage Macintosh 130 types inclus 3 Ports d'interface types inclus 3 Port USB connexion 27 dépannage 127 dépannage Macintosh 130 emplacement 5 paramètres de vitesse 54 type inclus 3 Port USB PictBridge fonctionnalités du produit 3 ppp (points par pouce) HP ImageREt 3600 60 spécifications 3 Première page utiliser autre papier (Macintosh) 44 Préréglages (Macintosh) 44 Priorité, paramètres 13 168 Index Produit, enregistrement 84 Produit sans mercure 157 Protocoles, réseau 34 PS Font List (Liste polices PS) 50 Qualité configuration archive 54 HP ImageREt 3600 60 impression, dépannage 118 imprimer, dépannage 118 paramètres HP ToolboxFX 81 Qualité d'image configuration archive 54 HP ImageREt 3600 60 imprimer, dépannage 118 paramètres HP ToolboxFX 81 Qualité d'impression configuration archive 54 dépannage 118 HP ImageREt 3600 60 page de résolution des problèmes 125 paramètres HP ToolboxFX 81 Qualité de l'impression paramètres 40 Qualité de sortie configuration archive 54 HP ImageREt 3600 60 imprimer, dépannage 118 paramètres HP ToolboxFX 81 Qualité d’image impression, dépannage 118 Qualité d’impression dépannage 118 impression, dépannage 118 Raccourcis 39 Rebut, fin de vie 157 Recouvrement 59 Recyclage programme HP de renvoi et de recyclage des consommables 156 Redimensionnement des documents 41 Réduction des documents 41 Réglementations DOC canadiennes 159 Remballage du produit 143 Remplacement des cartouches d'impression 92 Reprise de l'impression après un bourrage 111 Réseaux adresse IP 31, 34, 35 configuration 30 découverte du périphérique 34 DHCP 36 HP ToolboxFX 31 Internet Protocol (IP) 35 logiciels 17 modèles prenant en charge les 2 mot de passe, configuration 31 page de configuration 50 paramètres 53 passerelles 36 protocoles pris en charge 34 rapport de paramètres 50 serveur Web intégré 31 serveur Web intégré, accès 86 sous-réseaux 36 systèmes d'exploitation pris en charge 11 TCP/IP 35 Transmission Control Protocol (TCP) 35 utilisation du panneau de commande dans 55 Résolution fonctions 3 HP ImageREt 3600 60 spécifications 3 Rest. régl usine paramètres réseau 33 Restauration des paramètres par défaut 54 Serveur Web intégré accès 86 onglet Etat 87 onglet Paramètres 87 FRWW onglet Réseau 88 paramètres réseau 31 Service contrats 142 distributeurs agréés HP 140 formulaire d’informations 144 remballage du produit 143 Service des fraudes 90 Service des fraudes HP 90 Services réseau configuration, IPv4, IPv6 33 Sites Web assistance clientèle 140 assistance clientèle Macintosh 141 commande de consommables 133, 134, Contacter le service des fraudes 90 fiche signalétique sur la sécurité d'emploi des produits (MSDS) 157 HP Web Jetadmin 17 logiciel, téléchargement 9, 10 logiciel Linux 12 Sortie, bac capacité 3 emplacement 5 Sous-réseaux 36 Spécification relatives à l'altitude 147 Spécifications acoustiques 150 documentation 136 électriques 148 environnement 147 fonctionnalités 3 inclinaison 152 numéros de modèle et de série 7 physiques 146 Spécifications acoustiques 150 Spécifications d'énergie 148 Spécifications d'humidité 147 Spécifications de l'environnement 147 Spécifications de l'environnement de fonctionnement 147 FRWW Spécifications de taille, produit 146 Spécifications de température 147 Spécifications électriques 148 Spécifications physiques 146 Stockage cartouches d'impression 90 produit 147 Stries, dépannage 120 Support format de document, sélection 41 guide des spécifications 136 pages par feuille 43 pages par feuille (Macintosh) 45 paramètres par défaut 51, 80 première page (Macintosh) 44 Support d'impression pris en charge 21 Support gondolé 122 Supports formats pris en charge 21 froissé 123 gondolé, dépannage 122 paramètres gondolage 54 paramètres HP ToolboxFX 79 Supports personnalisés 40 Supports pris en charge 21 Supports spéciaux recommandations 24 Suppression du logiciel Windows 15 Suspension d'une demande d'impression 46 Systèmes d'exploitation pris en charge 3, 11 Taches, dépannage 119 TCP/IP configuration 35 paramètres 53 présentation 35 Téléchargement de logiciel HP Web Jetadmin 17 système d'impression 9, 10 Téléchargement du logiciel Linux 12 Texte, dépannage caractères mal formés 122 Thèmes de couleurs 59 Toner nuage de points, dépannage 123 particules, dépannage 121 taches, dépannage 119 traînées, dépannage 120 ToolboxFX,HP 77 Traînées d’encre, dépannage 120 Transmission Control Protocol (TCP) 35 Transparents commande 136 impression 40 Types, supports paramètres HP ToolboxFX 82 sélection du bac 38 Union européenne, mise au rebut des déchets 157 Unité de fusion bourrages, suppression 115 erreurs 104 Valeurs d'usine par défaut, restauration 54 Vitesse spécifications d'impression Voyants, panneau de commande 6, 48

Windows aide, pilote d'imprimante 38 logiciel 16 paramètres des pilotes 14 paramètres du pilote 39 suppression du logiciel 15 versions prises en charge 11 Zones, dépannage 119 Index 169 170 Index FRWW © 2007 Hewlett-Packard Development Company, L.P. www.hp.com *CC378-90912* *CC378-90912* CC378-90912
