AS24HPBN - Climatiseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mural
Capacité de refroidissement	24000 BTU/h
Type de réfrigérant	R32
Classe énergétique	A++
Dimensions (L x H x P)	1000 x 300 x 215 mm
Poids	45 kg
Niveau sonore (intérieur)	30 dB(A)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Alimentation électrique	Monophasé, 220-240 V, 50 Hz
Consommation énergétique (refroidissement)	2.1 kW
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Protection contre les surcharges, isolation électrique conforme
Garantie	2 ans sur le produit, 5 ans sur le compresseur
Compatibilités	Compatible avec les systèmes de contrôle à distance et les applications mobiles

FOIRE AUX QUESTIONS - AS24HPBN SAMSUNG

Que faire si l'unité ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi l'air conditionné ne refroidit-il pas correctement ?

Vérifiez que les filtres à air sont propres et non obstrués. Assurez-vous également que les fenêtres et les portes sont bien fermées pour éviter les fuites d'air.

Comment régler la température sur l'unité ?

Utilisez la télécommande fournie pour ajuster la température en appuyant sur les boutons de réglage de la température.

L'unité fait-elle du bruit lorsque je l'utilise ?

Un certain niveau de bruit est normal. Cependant, si le bruit est excessif, vérifiez si l'unité est mal installée ou si des objets obstruent les grilles d'aération.

Que faire si l'appareil fuit de l'eau ?

Vérifiez si le tuyau de drainage est obstrué ou si le réservoir d'eau est plein. Assurez-vous également que l'unité est correctement inclinée.

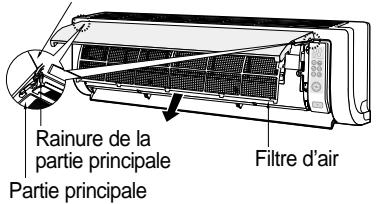

Comment nettoyer les filtres à air ?

Retirez les filtres de l'unité, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

L'unité montre un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et suivez les recommandations fournies pour le résoudre.

Comment changer le mode de fonctionnement de l'unité ?

Utilisez la télécommande pour sélectionner le mode souhaité (refroidissement, chauffage, déshumidification, ventilation) en appuyant sur le bouton correspondant.

Quelle est la consommation électrique de l'appareil ?

La consommation électrique dépend du modèle spécifique et des conditions d'utilisation. Consultez la fiche technique pour les détails exacts.

Comment programmer l'unité pour qu'elle fonctionne à des heures spécifiques ?

Utilisez la fonction de minuterie sur la télécommande pour programmer les heures de mise en marche et d'arrêt de l'appareil.

MODE D'EMPLOI AS24HPBN SAMSUNG

Précautions de sécurité

Veuillez prendre les précautions de sécurité décrites ci-dessous lors de l'installation de votre climatiseur.

AVERTISSEMENT

• Ne pas respecter les précautions de sécurité peut entrainer un risque de chic électric qu'ou de blessure grave voire mortelle.
• Le climatiseur doit être installé par le fabricant ou par une personne qualifiée.
• Débranche le cordon d'alimentation avant toute opération de réparation, d'installation ou de nettoyage.

PENDANT LE FONCTIONNEMENT

N'essayez pas de réparer vous-même le climatiseur et contactez directement un centre de service.
Ne renversez jamais de liquide sur le climatiseur. SiILAarrive,debranchez ou eteignezleclimatiseur et contactez un centre de service autorisé.
N'insérez aucun objet à travers les pales du climatiseur afin d'éviter des risques d'endommagement du ventilateur interne et de blessure conséquence. Gardez les enfants loin du climatiseur.
Ne placez pas d'obstacles devant le climatisationur.
Ne déversez aucun liquide dans l'unité intérieure. Si cela arrive, éteignez l'interrupteur et contactez un centre de service.
Vérifiez que le climatiseur est ventilé en permanence. Ne place pas de vêtements ou d'objets sur le climatiseur.
Retirez les piles de la télécommande en cas de non utilisation prolongée (Si applicable).
Utilisez la télécommande à l'intérieur de 7 mètres à partir de l'unité interieurue (Si applicable).

DéPÔT DE L'APPAREIL

Avant de jeter le climatiseur, veuillez retarder les piles de la télécommande.
Contactez votre revendeur pour jeter le climatisationur. Si les tubes sont supprimés de manière incorrecte, le réfrigerant risque de s'écouler en provoquant une pollution de l'air. Et si le réfrigerant entre en contact avec la peau, cela peut provoquer une blessure cutanée.
L'emballage du climatiseur doit etre recycle ou deposé correctement pour le respect de I'environnement.

DIVERS

Ne placez jamais l'unité extérieure en dirigeant la partie supérieure ou les cotoés vers le bas afin d'éviter l'endommagement du compresseur.
Les enfants et les personnes handicapées doivent toujours être surveillés lorsqu'ils utilisent le climatisationur.
Le courant maximal est mesuré conformément aux normes IEC en matière de sécurité.
Le courant est mesure conformément aux normes ISO en matière d'efficacité énergétique.

Table des matières

AVANT UTILISATION

■ Précautions de sécurité 2
Name des corposants 4
■ Telecommande-Buttons & Affichage 6
■ Insertion des piles dans la télécommande 7
■ Mise en route 8

UTILISATION

■ Sélection du mode Automatique 9
■ Sélection du mode Réfrigération 10
■ Sélection du mode Chauffage 11
■ Sélection du mode Séchage 12
■ Sélection du mode Ventilation 13

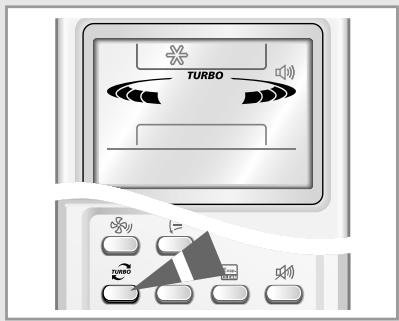

■ Sélection de la fonction Turbo 14
■ Sélection de la fonction Économie d'énergie 15

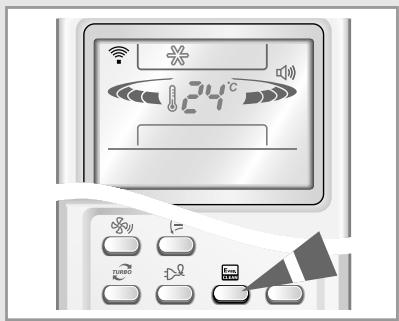

■ Sélection de la fonction Nettoyage Automatique 16

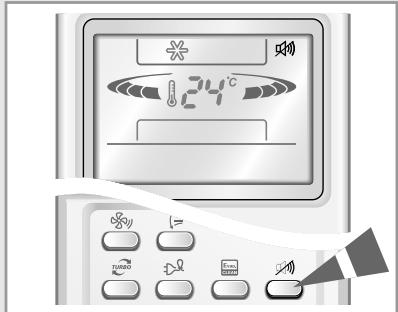

■ Sélection de la fonction Son On/Off 17

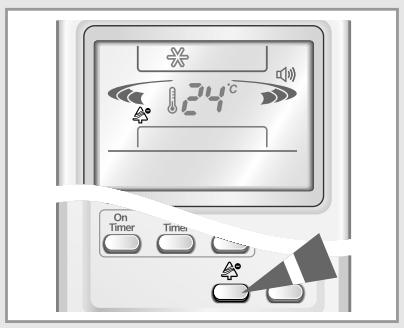

■ Sélection de la fonction Anions 18

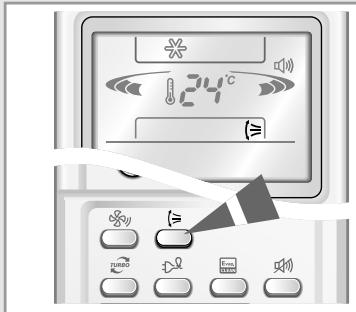

■ Ajustement vertical de la direction du souffle d'air 19
■Ajustement horizontal de la direction du souffle d'air 19

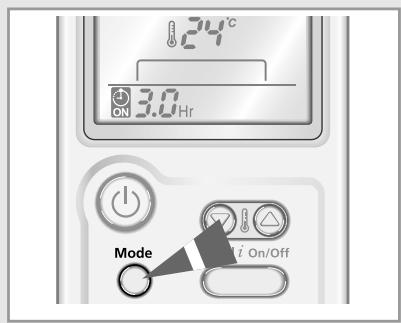

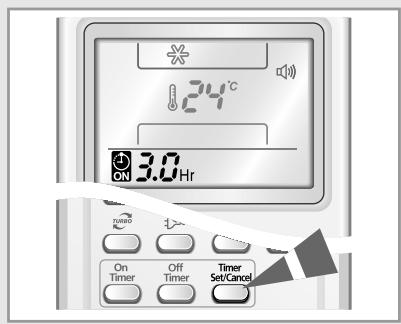

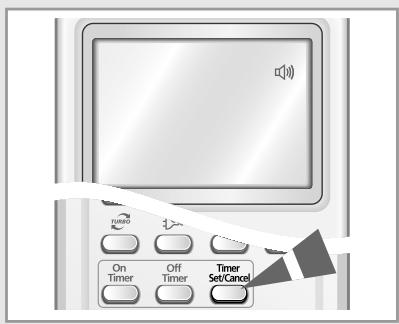

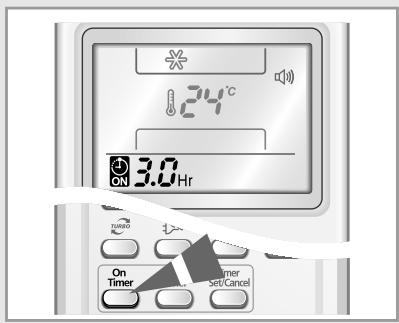

■ Minuterie de démarrage 20

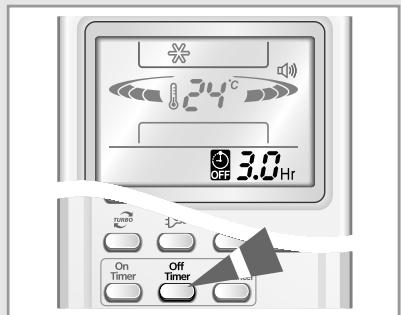

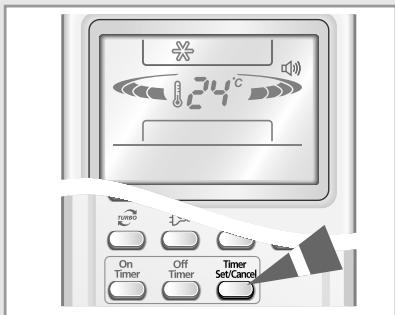

■ Minuterie d'arrêt 21

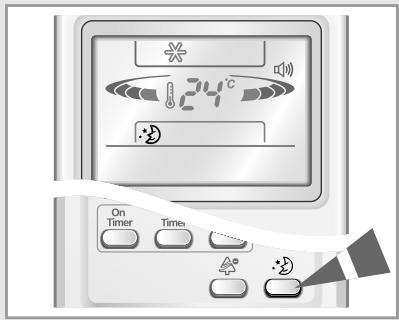

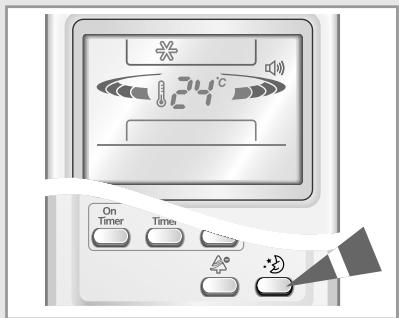

■ Minuterie de veille 22

RECOMMENDATIONS POUR L'UTILISATION

■ Recommendations pour un meilleur fonctionnement 23
■ Température & Humidité 24
■ Fonctionnement du climatiseur sans telecommande 25
■ Guide de dépannage 26
Nettoyage du climatiseur 27

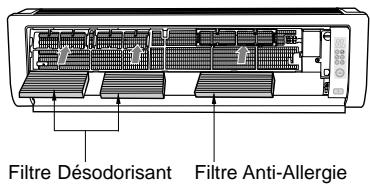

Nettoyage du filtré Anti-Allergie et du filtré Désodorisant (option) 27

Comment éliminer ce produit

(dechets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees a contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente.

Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.

Le design et la forme peuvent varier selon le modele.

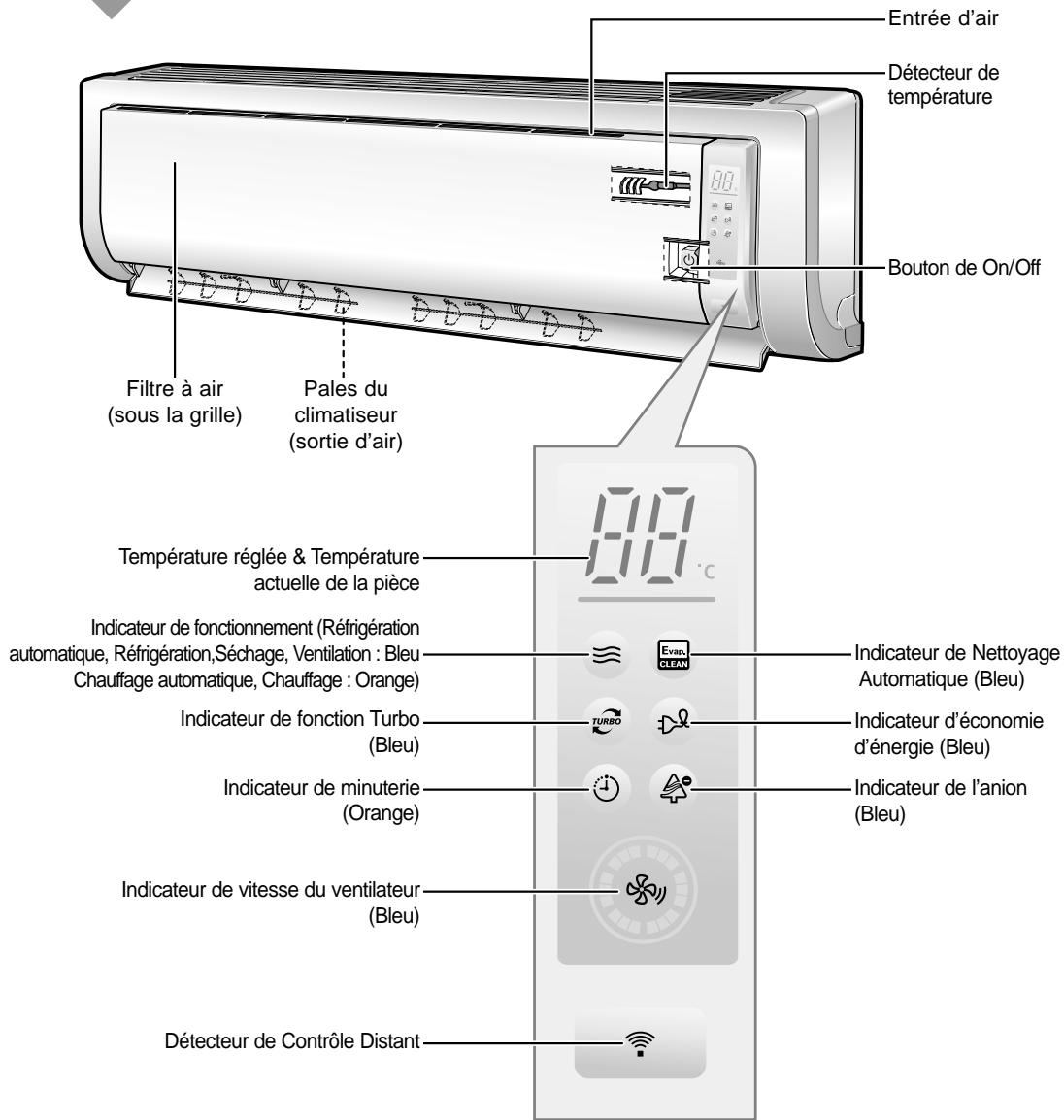

Unité interieure

Note

En mode Automatique, deux indicateurs de ventilation s'allument ets'eteignent alternatively.
Dans tous les modes sauf le mode Automatique, l'indicateur de la vitesse du ventilateur augmente et diminue continuèlement et se returne à chaque fois que vous appuyez sur le bouton Si vous sélectionné la fonction Turbo, l'indicateur de vitesse du ventilateur s'allume en affichtant une vitesse maximale.
Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton Digitalif ouff sur la télécommande.
La sonde de température ambiente detecte la température de l'air autour de la sonde, et montre la température sur l'écran.

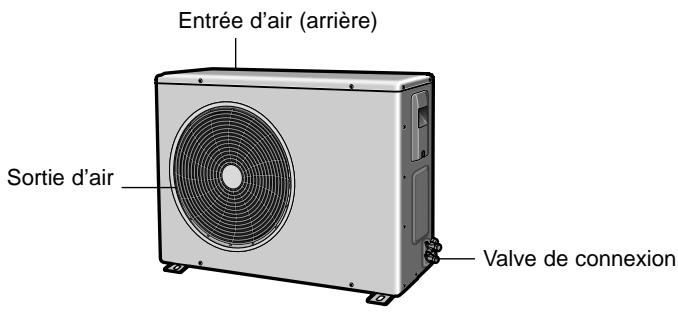

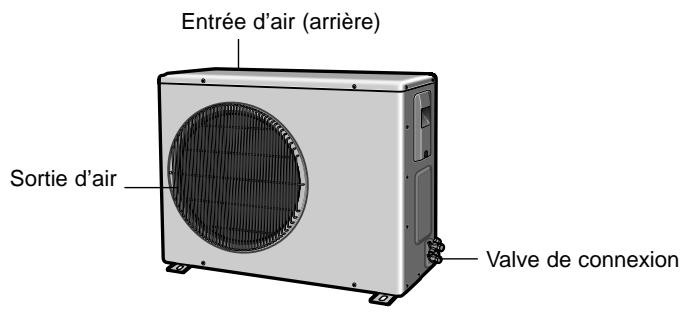

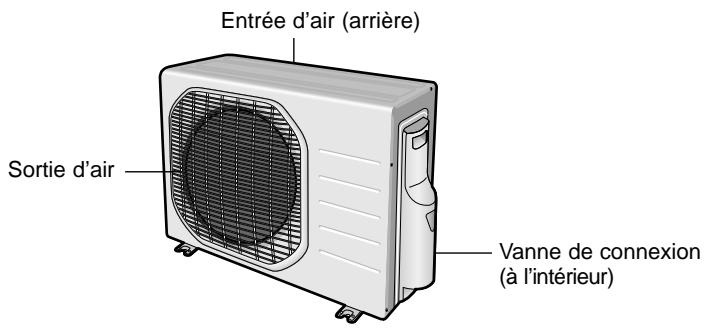

Unité extérieure

AS09HPAX

AS09HPBX

AS12HPAX

AS12HPBX

Unité extérieur

AS18HPAX

AS18HPBX

Unité extérieur

AS24HPAX

AS24HPBX

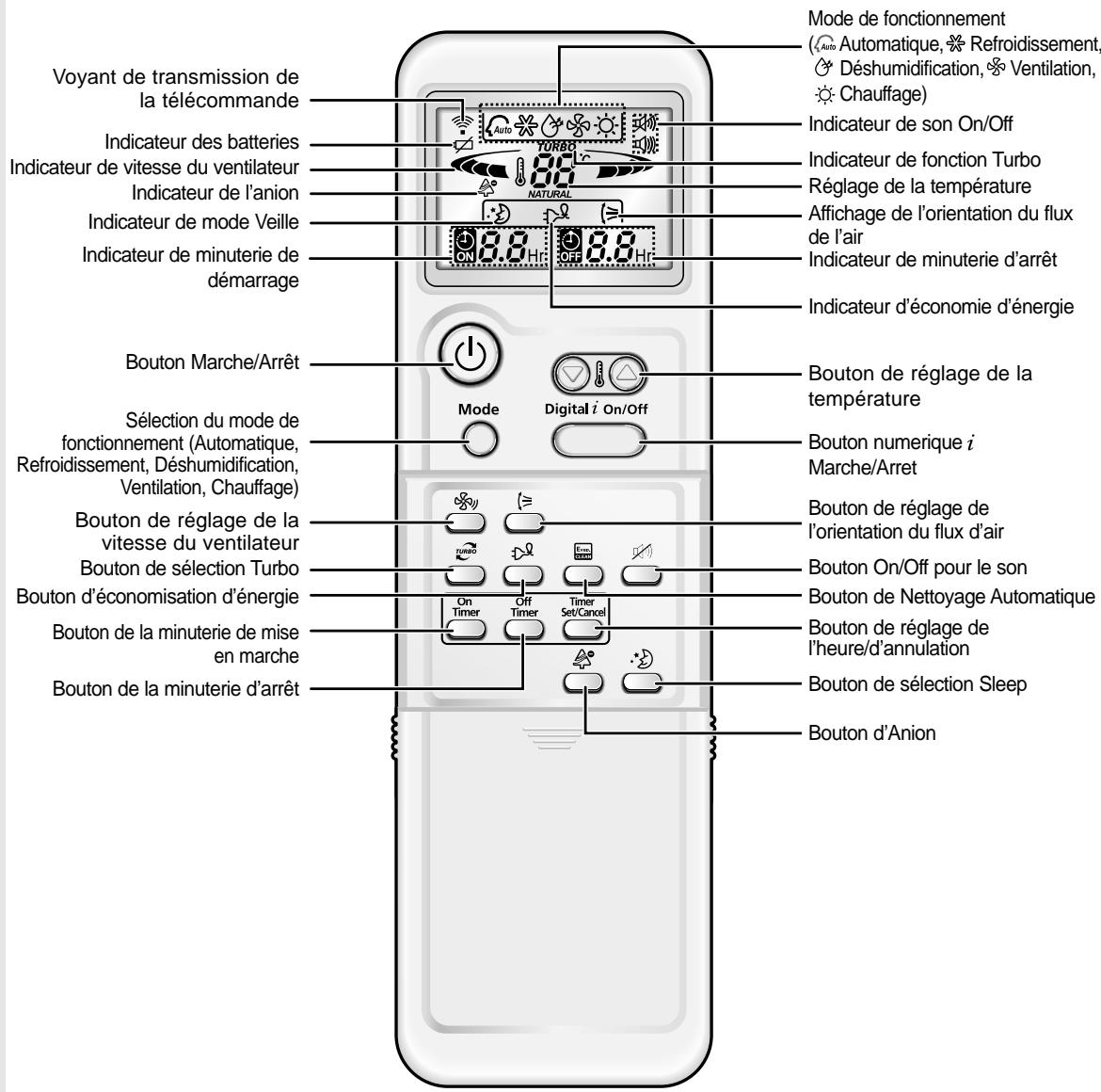

Télécommande-Buttons & Affichage

Veuillez insérer/remplacer les piles ou les lorsque:

Voues venez d'acheter le climatiseur
La télécommande ne fonctionne pas correctement

Note Utilisez deux piles AAA, LR03 1,5V.

N'utilisez pas de piles usées et ne mélangez pas des piles de qualités ou de marques différentes.
Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

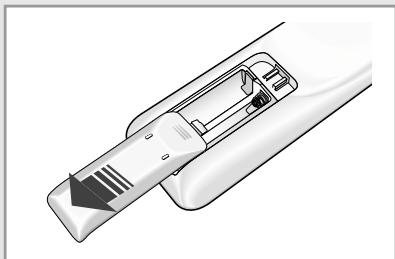

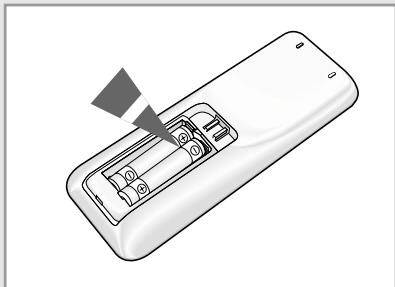

1 Retirez le couvercle du compartment à piles situé à l'arrière de la télécommande en le glissant avec le pouce.
2 Insérez deux piles dans le compartment en respectant les polarités indiquées par les symboles + et -.
3 Remettez le couvercle en le glissant avec le pouce dans le sens contraire à celui d'ouverture.

Mise en route

Le present Manuel de L'utilisateur vous fourni des informations

préciuses concernant notreclimatisationur.

Veuillez dire attentivement ce manuel avant d'utiliser le climatiseur.

Il vous guidera à moins découvert les caractéristiques et les avantages de l'appareil.

Les descriptions de base sont presentées dans la page 4 à 6.

Dans les pages qui suivent, vous découvertez une série de procédures pas à pas correspondant à chaque fonction disponible.

Voici les symboles utilisés dans les illustrations de procédures:

APPUYEZ

POUSSEZ

MAINTENEZ APPUYE

Selectionnez le mode Automatique si vous souhaitez réfrigerer ou chauffer automatiquement votre piece. Dans ce mode, vous avez la possibilité d'ajuster la température.

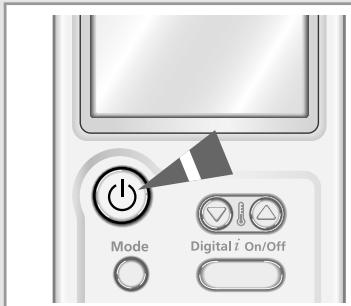

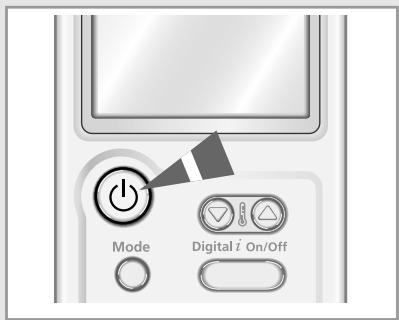

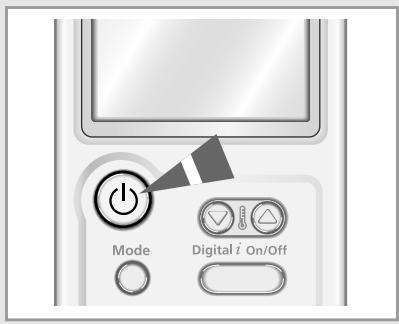

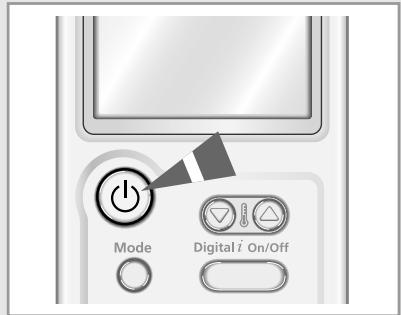

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton mode de la télécommande jusqu'à ce que Auto s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Automatique.
En mode Automatique, la pierce sera réfrigérée ou chauffée en fonction de la température sélectionnee.
Durant son fonctionnement, le climatiseur change son mode automatiquement entre Réfrigération et Chauffage en fonction de la température actuelle.

Note :若您 pouvez changer de mode à tout moment.

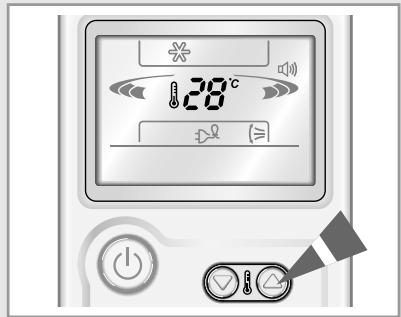

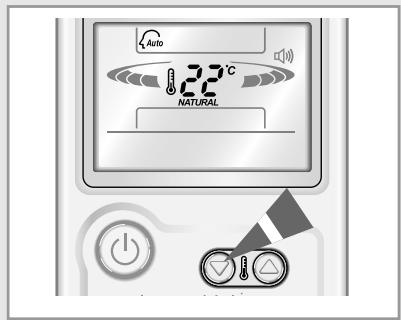

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez seLECTIONner est de 16^ à 30^ .

Résultat: ♦ A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^
  -L'unité intérieure émet un bip

La vitesse du ventilateur est automatiquement régée.
2 indicateurs de vitesse du ventilateur s'allument et s'eteignent alternativement.

Panneau de commande

Sélection du mode Régération

Panneau de commande

Selectionnez le mode Refrigeration si vous souhaitez réfrigerer votre piece. Vous pouvez ajuster la température et la vitesse du ventilateur pendant la réfrigération.

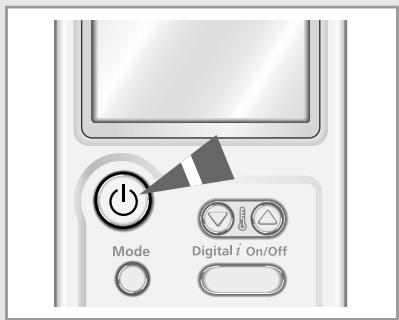

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

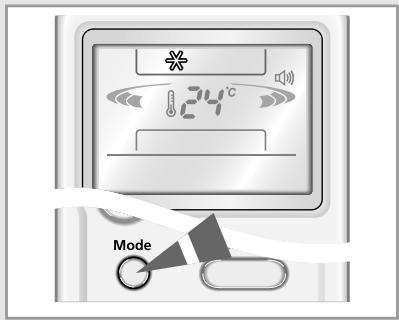

2 Appuyez sur le bouton de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Régirgération.

Note :若您 pouvez changer de mode à tout moment.

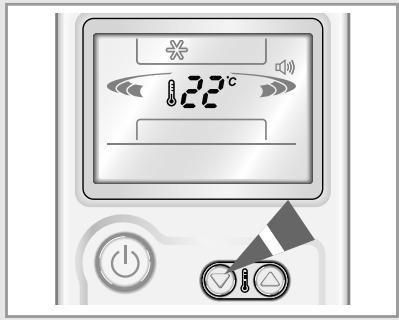

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: ♦ A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^

• L'unité interieure émet un bip

Lorsque la température de la pierce est supérieure à celle sélectionnée, la réfrigération démarre.

Lorsque la température de la pierce atteint celle sélectionnée, la réfrigération s'arrête tandis que le ventilateur fonctionné toujours.

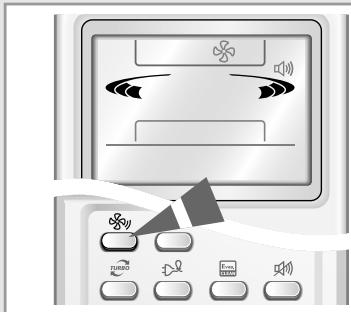

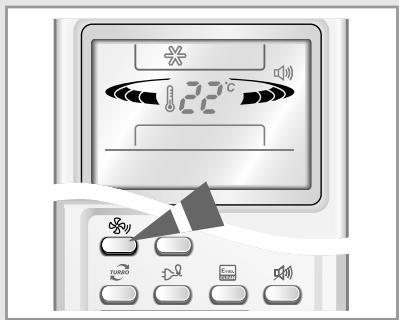

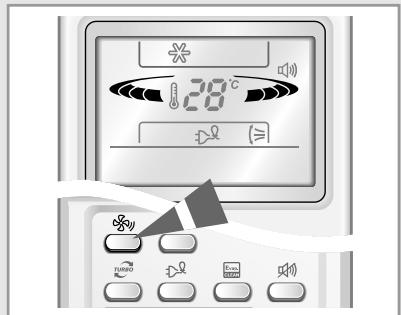

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

Automatique (ordre: → →)

Fable

Moyen

Fort

Résultat: ♦ A chaque fois que vous appuyez sur le bouton l'unité intérieure émet un bip.

L'indicateur de vitesse du ventilateur s'allume et s'éteint alternatively à chaque fois que vous appuyez sur le bouton

Note En mode Automatique, la vitesse du ventilateur de l'unité interieure varie en fonction de la température.

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

Sélection du mode Chauffage

Selectionnez le mode Chauffage si vous souhaitez chauffer votre piece.
Vous pouvez ajuster la température et la vitesse du ventilateur pendant le chauffage.

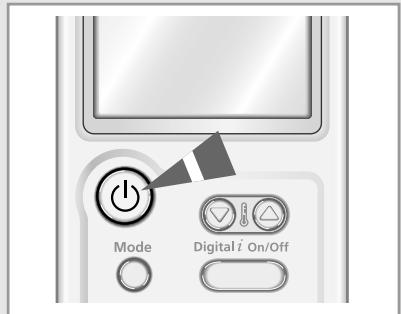

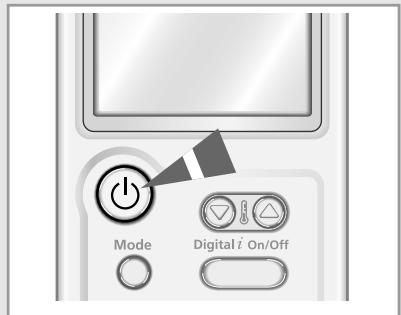

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

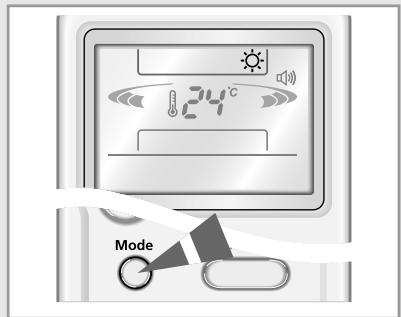

2 Appuyez sur le bouton de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode Chauffage.

Note :若您 pouvez changer de mode à tout moment.

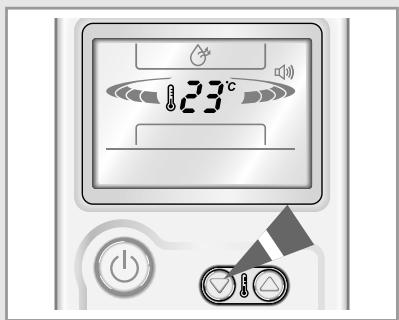

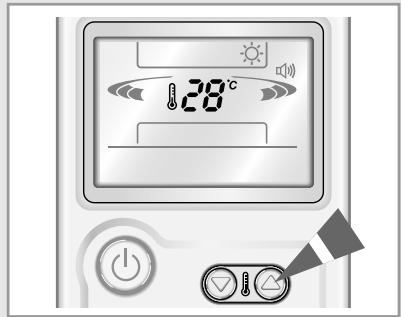

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez selectionner est de 16^ à 30^ .

Résultat: ♦ A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^
  -L'unité interieure émet un bip
  Lorsque la température de la pièce atteint une température de 5^ de plus que celle sélectionnée, le chauffage s'arrête tandis que le ventilateur fonctionné toujours.
  Lorsque la température de la pièce atteint une température de 3^ de moins que celle sélectionnée, le chauffage redémarre.

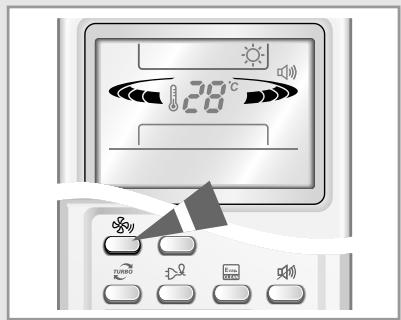

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

Automatique (ordre: → →)

Fairble
Moyen
Fort

Résultat: ♦ A chaque fois que vous appuyez sur le bouton l'unité interieure émet un bip.

L'indicateur de vitesse du ventilateur s'allume et s'éteint alternatively à chaque fois que vous appuyez sur le bouton 令
Pendant les 3 à 5 premières minutes, le ventilateur peut ne pas fonctionner afin d'empêcher l'air froide de partager l'unité interieure. Cela contribue à chauffer plus efficacement votre piece.

Note En mode Automatique, la vitesse du ventilateur de l'unité interieure varie en fonction de la température.

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

Panneau de commande

Selectionnez le mode Sechage si vous souhaitez déshumidifier votre piece. Vous avez la possibilité d'ajuster la température dans ce mode.

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arret).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

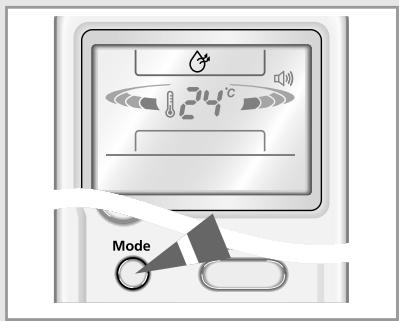

2 Appuyez sur le bouton Mode de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez

sur le bouton mode

Le climatiseur fonctionne en mode Seshage.

Note :若您 pouvez changer de mode à tout moment.

3 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez seLECTIONner est de 18^ à 30^ .

Résultat: A chaque fois que vous appuyez sur le bouton

• La température est ajustée de 1^

-L'unité intérieure émet un bip

La déshumidification démarre et la vitesse du ventilateur s'ajuste automatiquement.

4 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

Selectionnez le mode Ventilation si vous souhaitez aérer votre piece. Ce mode est utilisé pour rafraîchir votre piece et vous avez la possibilité d'ajuster la vitesse du ventilateur dans ce mode.

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

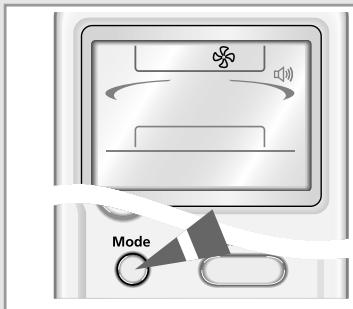

Mode

2 Appuyez sur le bouton de la télécommande jusqu'à ce que s'affiche.

Résultat: L'unité interieure émet un bip à chaque fois que vous appuyez sur le bouton Mode
Le climatiseur fonctionne en mode Ventilation.
La température s'ajuste automatiquement.

Note :若您 pouvez changer de mode à tout moment.

3 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

Faible

Moyen

Fort

Résultat: ♦ A chaque fois que vous appuyez sur le bouton l'unité interieure émet un bip.
L'indicateur de vitesse du ventilateur s'allume et s'éteint alternatively à chaque fois que vous appuyez sur le bouton

4 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

Panneau de commande

Panneau de commande

Selectionnez la fonction Turbo si vous souhaitez réfrigerer ouCHAuffer libre piece le plus rapidement possible. Le climatiseurretourne en mode precedent au bout de 30 minutes defonctionnement à sa capacité maximale.

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arret).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: • La température et les paramètres du ventilateur s'ajustent automatiquement.

L'indicateur de vitesse du ventilateur s'allume en affichtant une vitesse maximale.
Le climatiseur réfrigère ou chauffe la piece le plus rapidement possible.
Au bout de 30 minutes, le climatiseur returne en mode precedent.
Vous pouvez selectionner la fonction Turbo en mode Automatique, Refrigeration ou Chauffage. Si vous selectionnez cette fonction en mode Sechage ou Ventilation, le climatiseur bascule en mode Automatique.

3 Pour arrêter la fonction Turbo sans attendre le décai de 30 minutes, appuyez de nouveau sur le bouton
Résultat: Le climatisation rétablit automatiquement les paramètres précédents.
4 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

Selectionnez la fonction Economie d'énergie si vous souhaitez économiser l'énergie pendant la réfrigération.

La zone de température diminue pour exécuter cette fonction.

1 Si n'ecessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.
Le climatiseur démarre en mode dernierement sélectionné.
L'unité interieure émet un bip.

2 Appuyez sur le bouton

Résultat: L'unité interieure émet un bip.
Le climatiseur demarre en mode Economie d'energie.
Les pales extérieures du climatiseur s'orientent vertically.
Pour arrêté le mode Économie d'énergie, appuyez de nouveaux sur le bouton

Note : Voues pouvez selectionner le mode Économie d'énergie uniquement en mode Réfrigération.

3 Pour ajuster la température, appuyez sur le bouton

que la température désirée s'affiche. La température que vous pouvez seLECTIONner est de 26^ à 30^ .

Si vous foulez selectionner une température inférieure à 26^ , annulez d'abord la fonction d'économie d'énergie.

4 Pour selectionner la vitesse du ventilateur, appuyez sur le bouton jusqu'à ce que la valeur désirée s'affiche.

L'indicateur de vitesse du ventilateur s'allume et s'éteint alternatively à chaque fois que vous appuyez sur le bouton

5 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

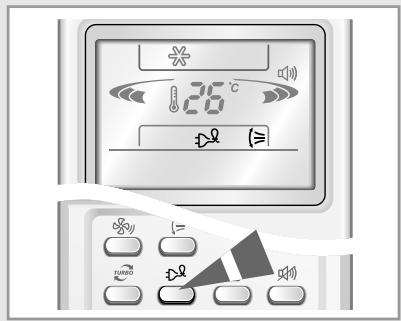

Sélection de la fonction Nettoyage Automatique

Télécommande

Panneau de commande

Selectionnez la fonction Nettoyage Automatique pour stériser le climatiseur ou pour supprimer la moisissure. Cette fonction est disponible même lorsque le climatiseur est étèint.

1 Si n'écessaire, appuyez sur le bouton (Marche/Arrêt).

Résultat: L'indicateur de fonctionnement de l'unité interieure s'allume.

Le climatiseur démarre en mode dernierement sélectionné.

L'unité intérieure émet un bip.

2 Appuyez sur le bouton

Résultat: L'indicateur de l'unité interieure s'allume et la fonction Nettoyage Automatique est selectionnée.

Lorsque vous éteignez le climatiseur, il exécute la fonction Nettoyage Automatique pendant 30 minutes avant de s'eteindre.

Si vous appuyez sur le bouton pendant que le climatiseur est eteint, la climatiseur execute la fonction Nettoyage Automatique pendant 30 minutes.

Lorsque le climatisation est mis	Mode	Durée de fonctionnement
Sous tension	Automatique, Réfrigération, Séchage	30 minutes
	Chauffage, Ventilation	15 minutes
Hors tension		30 minutes

Note L'indicateur de Nettoyage Automatique s'affiche uniquement sur l'unité interieure.

3 Appuyez de nouveau sur le bouton si vous pouze arrêté la fonction Nettoyage Automatique avant la fin de la durée fixe de 30 minutes.

Vous pouvez activer ou désactiver le son du climatiseur depuis la télécommande.

1 Appuyez sur le bouton pour désactiver le son.

Note

A chaque fois que vous appuyez sur le bouton la fonction Son On/Off est selectionnée alternatively.

On

Off

Le climatiseur peut produit de l'anion avec un ionizer dans l'unité interieure. comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est étèint.

1 Appuyez sur le bouton

Résultat: Le climatiseur produit de l'anion.
L'unité interieure émet un bip.

Note

Si vous appuyez sur le bouton lorsque le climatiseur est eteint, celui-ci sera allumé automatiquement et produit de l'anion en mode de ventilateur à une basse vitesse de ventilateur.

2 Appuyez de nouveau sur le bouton pour arreter la fonction Anion.

Resultat: Le mode, la température et la vitesse de ventilation precedents sont rétablis automatiquement.

3 En ce qui concerne le contrôle de direction du souffle d'air, reférez-vous à la page 19.

Ajustement vertical de la direction du souffle d'air

Voupez ajuster verticalement la direction du souffle d'air. Les pales exterieures du climatiseur s'orientement vers le haut ou vers le bas afin d'optimiser de réfrigération ou de chauffage.

1 Appuyez sur le bouton jusqu'à ce que vous obtieniez la direction désirée.
Risultato: L'orientation verticale des pales est modifiée.
2 Pour orienter les pales vers le haut ou vers les bas, appuyez sur le bouton pendant le fonctionnement.
3 Pour annuler l'orientation verticale des pales, appuyez de nouveau sur le bouton

Note

Lorsque you...

Alors les lames...

arrêtez le climatiseur

les pales se ferment complètement.

le remettez en marche

les pales se remettent sur

leur position initiale.

Ajustement horizontal de la direction du souffle d'air

Voussupportezajusterhorizontallementla directiondu souffledair avec lesmains.Lespettespalesinterieuresduclimatiseurdirigentl'airvers la directiondésiree.

1 Ajustez les pales interieures du climatiseur en les poussant vers la gauche ou vers la droite.

Vou puez selectionner la minuterie de demarrage afin que le climatiseur demarre automatiquement a une heures designee. Les valeurs selectionnables sont de 30 minutes à 24 heures.

1 Pour régler la minuterie de démarrage, appuyez sur le bouton jusqu'à ce que l'heure désirée s'affiche. Vous pouvez selectionner une valeur entre 0,5 et 24 heures.
2 Appuyez sur le bouton Set/Cancel pour confirmer la selection.

Résultat: Le temps restant s'affiche.

L'indicateur de temps a'rete de clignoter.
L'affichage du mode selectionné et de la température disparaisent au bout de 10 secondes.
Le climatiseur démarre automatiquement à l'heure désignée et l'indicateur de minuterie de démarrage disparait.

3 Pour une selection préalable du mode, appuyez sur le bouton Mode qu'squ'ac que le mode désiré s'affiche.

Résultat: Le climatiseur fonctionne en mode sélectionné lors de son démarrage.

Pour annuler la minuterie de démarrage

Pour annuler la minuterie de démarrage, appuyez sur le bouton Set/Cancel

Note Lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Vous pouvez selectionner la minuterie d'arrêt afin que le climatiseur s'éteigne automatiquement à une heures désignée. Les valeurs selectionnables sont de 30 minutes à 24 heures.

1 Pour régler la minuterie d'arrêt, appuyez sur le bouton Off Timer jusqu'à ce que l'heure désirée s'affiche. Vous pouvez selectionner une valeur entre 0,5 et 24 heures.
2 Appuyez sur le bouton TImer Set/Cancel pour confirmer la selection.

Résultat: Le temps restant s'affiche.
L'indicateur de temps aéré de clignoter.
Le climatiseur s'eteint automatiquement à l'heure désignée et l'indicateur de minuterie d'arrêt disparait.

Exemple Si vous voulez que le climatiseur démarre dans 2 heures pour continuer son fonctionnement pendant 2 heures:

1. Appuyez sur le bouton où qu'on est sauf? ce que 2,0 Hr's affiche.
2. Appuyez sur le bouton Tner
3. Appuyez sur le bouton Off Tner qu'sa ce que 4,0 Hr' s'affiche.
4. Appuyez sur le bouton Twer

Note
Vous pouvez vérifier ou modifier le mode et/ou la température en appuyant sur le bouton Mode ou © après le réglage de la minutes d'arrêt.

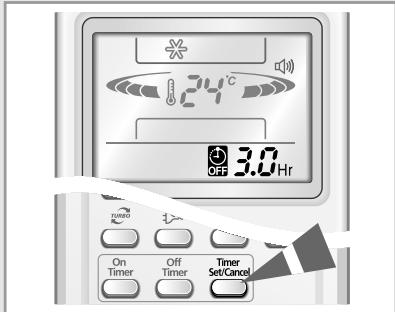

Pour annuler la minuterie d'arrêt

Pour annuler la minuterie d'arrêt, appuyez sur le bouton Timer Set/Cancel

Note Lorsque vous appuyez sur le bouton Set/Cancel, la minuterie de démarrage et la minuterie d'arrêt s'annulent toutes les deux.

Vous pouvez selectionner la minuterie de veille afin que le climatiseur s'eteigne automatiquement lorsque vous dormez. Le climatiseur arrête fonctionnement 6 heures après le réglage de la minuterie de veille.

1 Appuyez sur le bouton

Résultat: L'unité interieure émet un bip.

Le climatiseur sera contrôle de la façon indiquée dans l'illustration ci-dessous.

Note Voupsouspoucezselectionnerla minuterie de veille uniquely enmodeRefrigérationouChauffage.

Réfrigération

La température augmente 1^ par heures. Avec une augmentation de 2^ , la température est maintainue pendant 4 heures.

Chauffage

La température diminue de 1^ par heures. Avec une diminution de 2^ , la température est maintainue pendant 4 heures.

Pour annuler la minuterie de veille

Pour annuler la minuterie de veille, appuyez sur le bouton

Résultat: L'unité interieure émet un bip.

L'indicateur ·^* ne s'affiche plus.
Le climatiseur fonctionne normalement.

Veuillez suivre les recommendations suivantes lors de l'utilisation de votre climateur:

Sujet	Recommendations
Capacité de chauffage	La pompe à chaleur intégrée dans le climatiseur aspire l'air chaud de l'extérieur pour l'apporter vers l'intérieur. Lorsque la température extérieure baisse, le climatiseur chauffe moins bien. Si vous trouvez que la piece n'est pas suffisamment chaude, utilisez un apparil de chauffage supplémentaire.
Circulation d'air chaud	Le climatiseur fait circuler l'air chaud pour chauffer votrepiece. Chauffer une piece entière nécessitant un certain temps, veuillez démarrer le climatiseur à l'avance.
Givre	Lorsque vous sélectionnez le mode Chauffage, le givre peut se former sur l'unité intérieure dû à la basse température et à l'humidité elevée.Dans ce cas:◆ Le chauffage s'accête.◆ L'opération de dégivrage se fait automatiquement pendant environ 7 minutes.Au bout de 7 minutes, le chauffage redémarre normalement.
Hautes températures intérieure et extérieure	Si les températures intérieure et extérieure sont élevées toutes les deux lorsque vous sélectionnez le mode Chauffage, le ventilateur et le compresseur de l'unité extérieure peuvent s'accêter de temps en temps. C'est un phénomène normal; Veuillez patienter jusqu'à ce que le climatiseur redémarre.
Echec à l'alimentation	Lorsqu'un échec à l'alimentation survient en cours de fonctionnement du climatiseur, celui - ci s'éteint.Quand le courant revient, le climatiseur redémarre automatiquement.
Mécanisme de protection	Si le climatiseur est démarré tout de suite après son branchement ou son arrêt, il faut 3 minutes pour assurer son fonctionnement normal.

En vérifier les tableaux suivants, vous pouvez utiliser plus efficacement votre climatiseur.

Si le climatiseur est utilisé à …	Alors…
Haute température	Le climatiseur peut arrêter son fonctionnement en raison protection.
Basse température	Il peut y avoir une fuite d'eau ou des disfonctionnements en cas de gel de l'échangeur.
Humidité élevé	L'eau peut se condenser et s'écouler de la surface de l'unité intérieure en cas de non utilisation prolongée du climatiseur.

Fonction	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	0°C à 24°C approx.	Inférieure ou égale à 27°C	-
Réfrigération	21°C à 43°C approx.	16°C à 32°C approx.	Inférieure ou égale à 80%
Déshumidification	18°C à 43°C approx.	16°C à 32°C approx.	-

Si la température extérieure est inférieure ou égale à 0^ , la capacité de chauffage diminue jusqu'à 70 à 80% selon les conditions de fonctionnement. Si vous utilisez le climatisationur a une température supérieure a 32^ (température interieure), la capacité de réfrigération diminue.

Vous pouvez contrcler toute climatiseur directement, sans telecommande.

1 Ouvrez la grille avant.
2 Pour allumer le climatisationur, appuyez sur le bouton situé sur la grille avant de l'unité interieure.

Résultat:

L'indicateur de fonctionnement de l'unité interieure s'allume.
L'unité interieure émet un bip.
Le climatiseur démarre en mode approprié selon la température de la pierce. Au cours de son fonctionnement, le climatiseur change automatiquement son mode de fonctionnement entre Réfrigération et Chauffage en fonction de la température actuelle.

Température de la piece

Inférieure à 21^

Supérieure à 21^

Mode de fonctionnement

Chauffage

Refrigération

3 Pour eteindre le climatiseur, appuyez de nouveau sur le bouton de On/Off.

Note

Meme si vous avez demarré le climatiseur avec le bouton de On/Off, vous pouvez toujours le contrôleer avec la télécommande.

Avant de contacter un centre de service, veuillez vérifier ce qui suit. Cela vous fera economiser temps et argent.

Problème	Explication/Solution
Le climatiseur ne fonctionne pas.	Vérifiez que l'interrupteur de circuit du climatiseur est allumé.Vérifiez que le climatiseur est allumé. Si nécessaire, appuyez sur le bouton (On/Off) de la télécommande.Vérifiez si l'indicateur de minuterie de l'unité interieure est allumé.Si c'est le cas:- Soit attendez jusqu'à ce que l'heure régée soit atteinte et que le climatiseur démarre automatiquement.- Soit annulez la minuterie. (voir la page 20 à 21 pour plus de détails)
Le climatiseur ne fonctionne pas avec télécommande.	Assurez-vous qu'il n'y ait pas d'obstacles devant l'unité interieure.Vérifiez les piles de la télécommande.Assurez-vous que vous placez à une distance inférieure à 7 mètres de l'unité interieure.
Aucun bip n'est émit lorsque vous appuyez sur (On/Off) de la télécommande.	Vérifiez que la télécommande est bien dirigée vers le détecteur de télécommande situé sur le côte droit de l'unité interieure.Remplacez les piles de la télécommande par des nouvelles.
Le climatiseur ne réfrigère/chauffe pas.	Vérifiez que le mode de fonctionnement est correctement sélectionné (Automatique, Réfrégération, Chauffage).Il est possible que la température de la pièce est trop BASSE ou trop haute.Vérifiez si le filtres à air ne sont pas sales(rajefrez -vous à la page 27 pour le nettoyage des filtres).Assurez-vous qu'il n'y ait aucun obstacle devant l'unité interieure.
Lors du chauffage, la température désirée n'est jamais atteinte et le climatiseur s'accroTE fréquemment.	Vérifiez que la température désire est correctement sélectionnée.Augmentez la vitesse du ventilateur.Si le souffle d'air est dirigé vers le bas, orientez les pales vers le bas avec la télécommande.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton .	Vérifiez sur quel mode (Réfrigération, Chauffage, Ventilation) le climatiseur est - il régèle: en mode Automatique à Séchage, la vitesse du ventilateur change automatiquement.
La direction du fouffe d'air ne change pas lorsque vous appuyez sur le bouton .	Vérifiez que le climatiseur est bien allumé. Si nécessaire, appuyez sur le bouton (On/Off) de la télécommande.
La minuterie ne déclenché pas correctement.	Assurez - vous que la minuterie soit correctement réglée; voir la page 20 à 21.
Les mauvaises odeurs se rependant dans la pièce lors du fonctionnement du climatiseur.	Aéréz votre pièce en utilisant le mode Ventilation.

Afin d'assurer un meilleur fonctionnement de votre climatisation, vous devez le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

PORTANT

N'oubliez pas d'eteindre l'interrupteur de circuit avant de proceder à un nettoyage du climatiseur.

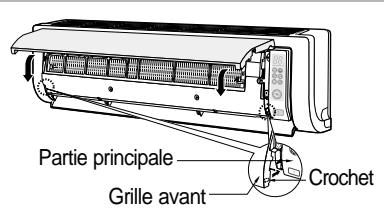

1 Ouvrez la grille avant en tirant sur les onglets situés en bas à droite et à gauche de l'unité interieure.
2 Retirez la grille avant en la tirant vers l'avant.
3 Prenez l'extrémité du filtré à air situé en bas de la grille avant et retirez-le en le tirant.
4 Enlevez toutes les poussières accumulées sur le filtré à air à l'aide d'un aspirateur ou d'une brousse.
5 Lorsque le nettoyage est terminé, insérez la partie supérieure du filtré dans sa fente et fixez-le sur cinq onglets de la grille.
6 Nettoyez la grille avant avec un chiffon imbibé d'un détergent doux (NE JAMAIS utiliser le benzène, les solvants ou d'autre produits chimiques).
7 Réassemblez le filtré à air et la graille avant.

Note

En cas de non utilisation prolongée du climatiseur, faites le fonctionner en mode Ventilation pendant 3 à 4 heures afin de faire secher l'intérieur du climatiseur.

Grille avant

Nettoyage du filtré Anti-Allergie et du filtré Désodorisant (option)

Un filtré Anti-Allergie et un filtré Désodorisant se trouvent à l'intérieure de votre climatisation. Vous doivent les nettoyer tous les 3 mois.

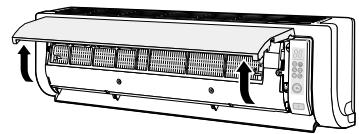

1 Ouvrez la grille avant supérieure en poussant les onglets situés en bas à droite et à gauche de la grille.
2 Retirez le filtrte Anti-Allergie et le filtrte Désodorisant.
3 Lavez les filtres à l'eau propre et faites-les sécher à l'ombre.
4 Remettez les filtres à leur place.
5 Refermez la grille avant.

THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE AIRE ACONDITIONADO HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUE PAR:
QUESTO CONDIZIONATORE D'ARIA É PRODOTTO DA:
ESTE APARELHO DE AR CONDICONADO É FABRICADO POR:
DIESE KLIMAANLAGE IST FABRIZIERT VON:
AYTH H ΣYΣKEYH KATAΣKEYAΣTHKE ANO:

SAMSUNG

ELECTRONICS
