3.11 Structure du menu22 3.12 Minuterie 23 3.13 Technologie SensorControl25 3.20 Exemples de disposition du jardin34

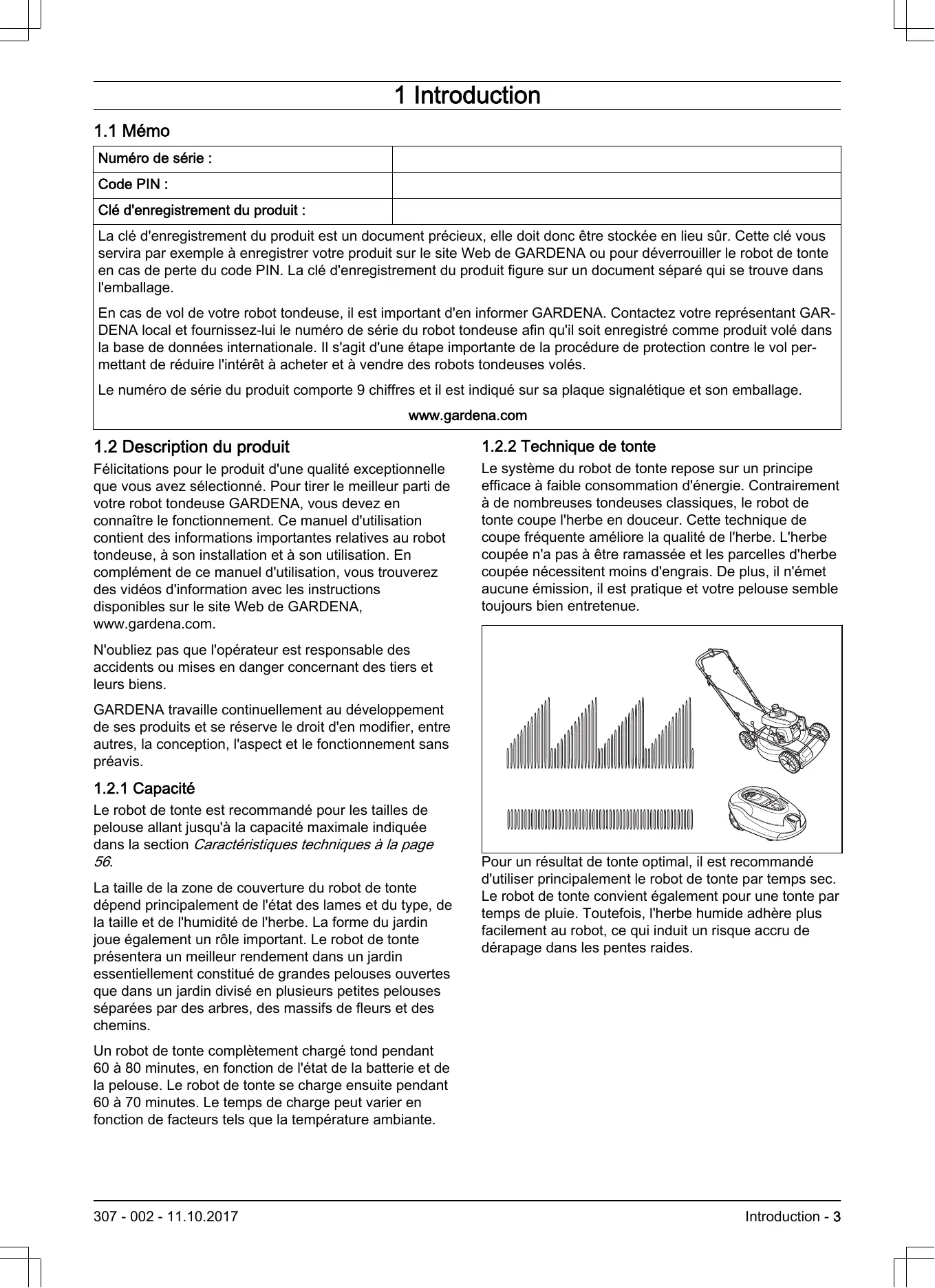

En cas de vol de votre robot tondeuse, il est important d'en informer GARDENA. Contactez votre représentant GARDENA local et fournissez-lui le numéro de série du robot tondeuse afin qu'il soit enregistré comme produit volé dans la base de données internationale. Il s'agit d'une étape importante de la procédure de protection contre le vol permettant de réduire l'intérêt à acheter et à vendre des robots tondeuses volés. Le numéro de série du produit comporte 9 chiffres et il est indiqué sur sa plaque signalétique et son emballage. www.gardena.com

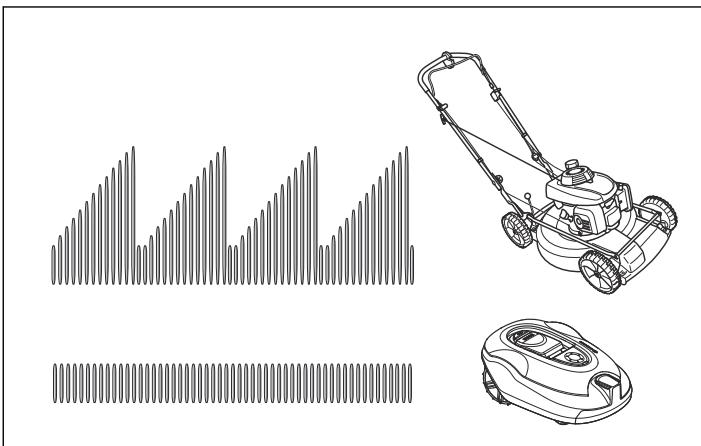

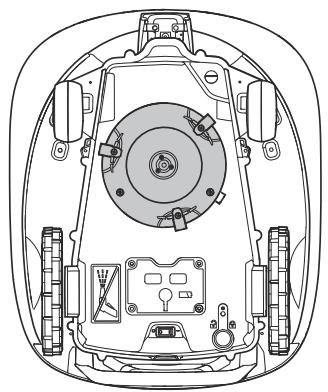

à de nombreuses tondeuses classiques, le robot de tonte coupe l'herbe en douceur. Cette technique de coupe fréquente améliore la qualité de l'herbe. L'herbe coupée n'a pas à être ramassée et les parcelles d'herbe coupée nécessitent moins d'engrais. De plus, il n'émet aucune émission, il est pratique et votre pelouse semble toujours bien entretenue.
GARDENA travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception, l'aspect et le fonctionnement sans préavis.
Le robot de tonte est recommandé pour les tailles de pelouse allant jusqu'à la capacité maximale indiquée dans la section Caractéristiques techniques à la page 56. La taille de la zone de couverture du robot de tonte dépend principalement de l'état des lames et du type, de la taille et de l'humidité de l'herbe. La forme du jardin joue également un rôle important. Le robot de tonte présentera un meilleur rendement dans un jardin essentiellement constitué de grandes pelouses ouvertes que dans un jardin divisé en plusieurs petites pelouses séparées par des arbres, des massifs de fleurs et des chemins.
Le robot de tonte convient également pour une tonte par temps de pluie. Toutefois, l'herbe humide adhère plus facilement au robot, ce qui induit un risque accru de dérapage dans les pentes raides.
60 à 80 minutes, en fonction de l'état de la batterie et de la pelouse. Le robot de tonte se charge ensuite pendant 60 à 70 minutes. Le temps de charge peut varier en fonction de facteurs tels que la température ambiante.

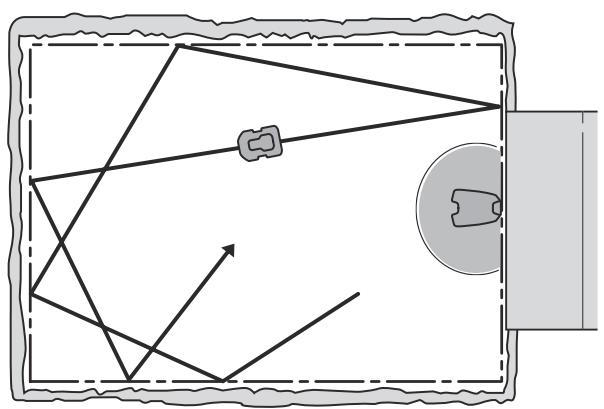

La trajectoire de déplacement du robot de tonte est aléatoire, ce qui signifie qu'une trajectoire de déplacement n'est jamais répétée. Le système de coupe du robot permet une tonte uniforme de la pelouse sans lignes de tonte. Pour un résultat de tonte optimal, les lames doivent être en bon état. Pour qu'elles restent aiguisées aussi longtemps que possible, il est important de débarrasser la pelouse des branches, des petites pierres et de tout autre objet. Remplacez les lames régulièrement pour obtenir des résultats de tonte optimaux. Consultez la section Remplacement des lames à la page 42.

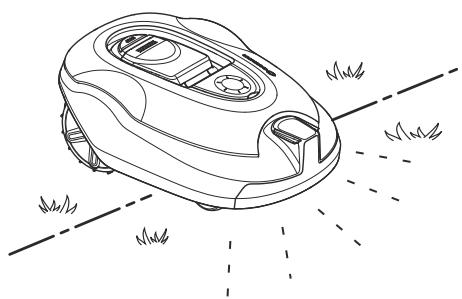

Le robot de tonte tond automatiquement la pelouse. Il alterne en continu entre tonte et charge. Quand la carrosserie du robot de tonte rencontre un obstacle ou approche un câble périphérique, il fait marche arrière et choisit une nouvelle direction. Des capteurs à l'avant et à l'arrière détectent le moment où le robot de tonte s'approche du câble périphérique. L'avant du robot de tonte passe toujours le câble périphérique à une distance spécifique avant que le robot ne tourne. La distance peut être modifiée pour s'adapter à l'installation si nécessaire.
Le robot de tonte se déplace de manière aléatoire jusqu'à ce qu'il atteigne le câble guide. Il suit ensuite le câble guide jusqu'à la station de charge. Le câble guide est un câble partant de la station de charge, qui peut être dirigé vers une partie éloignée de la zone de travail et/ou passer par un passage étroit. Il est raccordé au câble périphérique et permet ainsi au robot de tonte de trouver plus facilement et plus rapidement la station de charge.
Voyant de fonctionnement de la station de charge et du câble périphérique Station de charge Plaque d'identification Écran Clavier Système de coupe Châssis contenant l'électronique, la batterie et les moteurs Poignée Interrupteur principal Capot de la batterie Disque de coupe

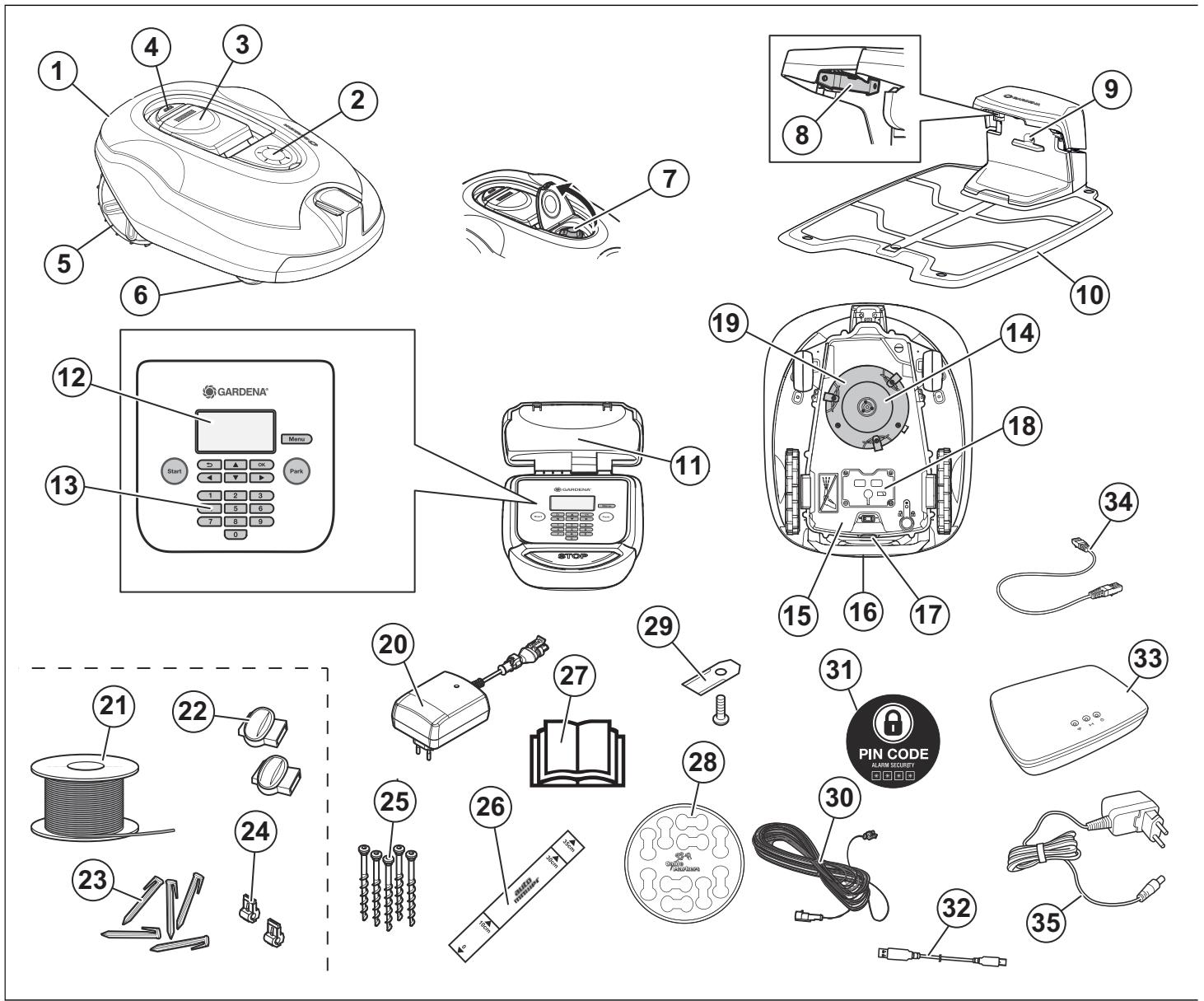

23. Cavaliers 24. Connecteur du câble de boucle 25. Vis pour fixation de la station de charge 26. Règle d'aide à la pose du câble périphérique (la règle est à détacher de la boîte) 27. Manuel d'utilisation et Guide rapide 28. Marqueurs de câbles 29. Lames supplémentaires 30. Câble basse tension AVERTISSEMENT : actionnez le dispositif de désactivation avant de travailler sur la machine ou de la soulever. Le robot de tonte ne peut démarrer que lorsque l'interrupteur principal est en position 1 et que le bon code PIN a été saisi. Mettez l'interrupteur principal en position 0 avant de procéder à toute opération de contrôle et/ou de maintenance. AVERTISSEMENT : maintenez une distance de sécurité entre la machine en fonctionnement et vous. Maintenez les mains et les pieds à distance des lames en rotation.
Le châssis contient des composants qui sont sensibles aux décharges électrostatiques (ESD). Le châssis doit également être scellé de manière professionnelle. C'est pourquoi il ne doit être ouvert que par des techniciens d'entretien agréés. Un sceau rompu peut entraîner la non-validité de la totalité ou de certaines parties de la garantie. Le câble basse tension ne peut pas être raccourci, rallongé ou épissé. N'utilisez pas de coupe-herbe à proximité du câble basse tension. Soyez prudent lors de la coupe de bordures où se trouvent les câbles. Actionnez le dispositif de désactivation avant d'utiliser ou de soulever le produit.
Ne nettoyez jamais le robot de tonte avec un nettoyeur à haute pression ni à l'eau courante. Fonction de verrouillage
Émissions sonores dans le milieu environnant. Les émissions de la machine sont indiquées au chapitre
AVERTISSEMENT: Symbole utilisé en cas de risque de blessures graves ou mortelles pour l'opérateur ou à d'autres personnes si les instructions du manuel ne sont pas respectées. REMARQUE: Utilisé en cas de risque de dommages pour le produit, d'autres les matériaux ou la zone adjacente si les instructions du manuel ne sont pas respectées.
Cet appareil n'est pas destiné à une utilisation par des personnes (ou des enfants) aux capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et de connaissances, sauf si elles ont bénéficié de la surveillance ou des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité. Il convient de surveiller les enfants et de les empêcher de jouer avec l'appareil. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et des personnes ayant des handicaps physiques, sensoriels ou mentaux ou manquant d'expérience et de connaissances, à condition qu'ils bénéficient de la surveillance ou des instructions appropriées concernant l'utilisation de l'appareil en toute sécurité et qu'ils aient bien compris les risques encourus. Les réglementations nationales peuvent limiter l'âge de l'utilisateur. Le nettoyage et les opérations d'entretien ne doivent pas être réalisés par des enfants sans surveillance. Ne connectez jamais l'alimentation électrique à une prise si la fiche ou le fil est endommagé. Les fils usés ou endommagés augmentent le risque de choc électrique. Ne chargez la batterie que dans la station de charge incluse. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. En cas de fuite d'électrolyte, nettoyez avec de l'eau ou un agent de neutralisation et en cas de contact avec les yeux, consultez un médecin. Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec des batteries autres que celles d'origine. N'utilisez pas de batteries non rechargeables. L'appareil doit être déconnecté de l'alimentation secteur lors de la dépose de la batterie. AVERTISSEMENT: Le robot tondeuse peut être dangereux s'il est mal utilisé.

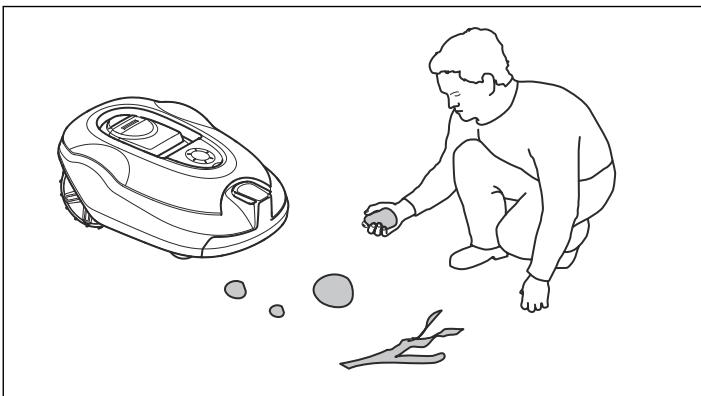

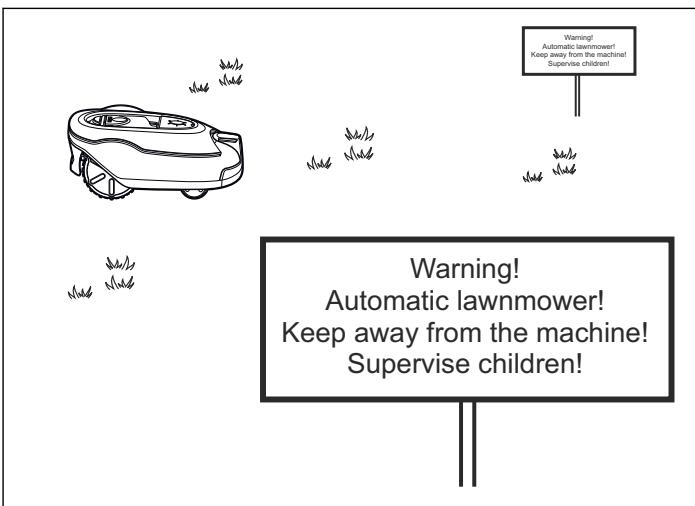

2.3 Consignes de sécurité pour le fonctionnement 2.3.1 Utilisation • Tondeuse automatique ! Maintenez les enfants à distance de la machine ! Surveillez les enfants ! Warning! Automatic lawnmower! Keep away from the machine! Vous n'êtes pas autorisé à modifier la conception originale du robot de tonte. Toutes les modifications effectuées sont à vos risques et périls. Vérifiez qu'aucun objet tel que des pierres, des branches, des outils ou des jouets ne se trouve sur la pelouse car il pourrait endommager les lames. Les objets présents sur la pelouse peuvent également se coincer dans le robot de tonte et vous pourriez avoir besoin d'aide pour retirer l'objet avant
Ne laissez pas des personnes ignorant le fonctionnement du robot de tonte s'en servir. Ne laissez jamais le robot de tonte entrer en collision avec des personnes ou d'autres êtres vivants. Si une personne ou un autre être vivant se trouve sur la trajectoire de la tondeuse, celle-ci doit être immédiatement arrêtée. Consultez la section Arrêter à la page 39. Ne posez rien sur le robot de tonte ni sur sa station de charge. N'utilisez pas le robot de tonte si la protection, le disque de coupe ou la carrosserie sont défectueux. Ne l'utilisez pas non plus si les lames, les vis, les écrous ou les câbles sont défectueux. Ne branchez jamais ou n'appuyez jamais sur un câble endommagé avant que celui-ci soit déconnecté de l'alimentation. N'utilisez pas le robot de tonte si le commutateur principal ne fonctionne pas. Éteignez toujours le robot de tonte à l'aide de l'interrupteur principal lorsque vous ne vous en servez pas. Le robot de tonte ne peut démarrer que lorsque l'interrupteur principal est en position 1 et que le bon code PIN a été saisi. Le robot de tonte ne doit jamais être utilisé en même temps qu'un arroseur. Utilisez la fonction de minuterie (voir Minuterie à la page 23) de façon à ne jamais faire fonctionner le robot de tonte et l'arroseur simultanément. GARDENA ne garantit en aucun cas la compatibilité totale entre le robot de tonte et d'autres types de dispositif sans fil comme des télécommandes, des transmetteurs radio, des boucles d'écoute, des clôtures électrifiées enterrées pour animaux ou autres. 307 - 002 - 11.10.2017
Le robot de tonte ne doit jamais être utilisé à des températures inférieures à 0 °C ou supérieures à 45 °C afin de ne pas l'endommager.

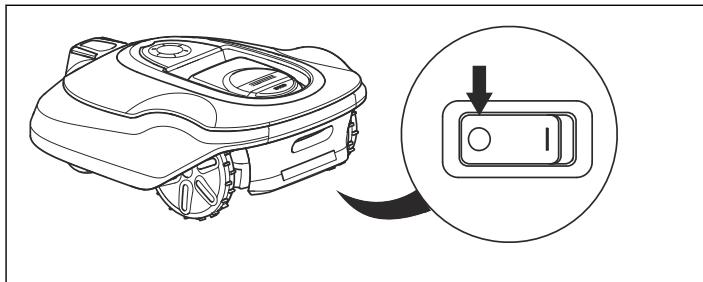

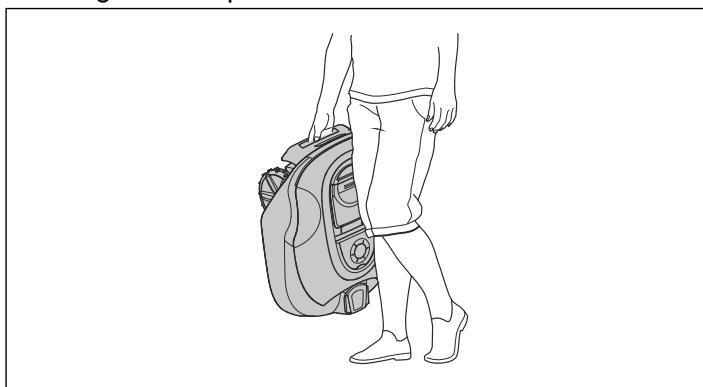

AVERTISSEMENT: Lorsque le robot tondeuse est retourné, l'interrupteur principal doit toujours être en position 0. L'interrupteur principal doit toujours être en position 0 pendant toutes les tâches sur le châssis du robot tondeuse, telles que le nettoyage ou le remplacement des lames.

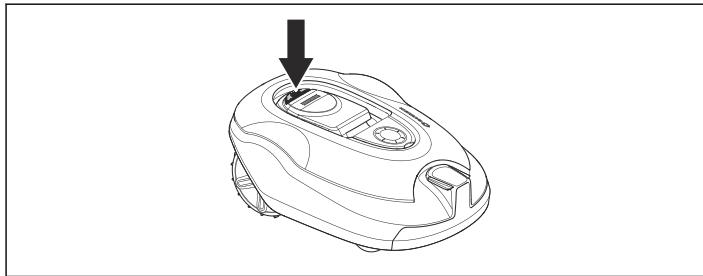

1. Appuyez sur le bouton STOP pour arrêter le robot tondeuse. Si la sécurité est définie au niveau moyen ou élevé (voir Niveau de sécurité à la page 27) vous devez saisir le code PIN. Composé de quatre chiffres, le code PIN est défini lors de la première mise en marche du robot tondeuse. Consultez la section Premier démarrage et calibrage à la page 21.
à l'eau courante. N'utilisez jamais de solvants pour le nettoyage. Inspectez le robot de tonte toutes les semaines et remplacez les composants endommagés ou usés. Consultez la section Introduction - entretien à la page 42.
électriques du robot de tonte et de sa station de charge, nous recommandons de défaire tous les branchements de la station de charge (alimentation électrique, câble périphérique et câbles guides) en cas de risque d'orage.

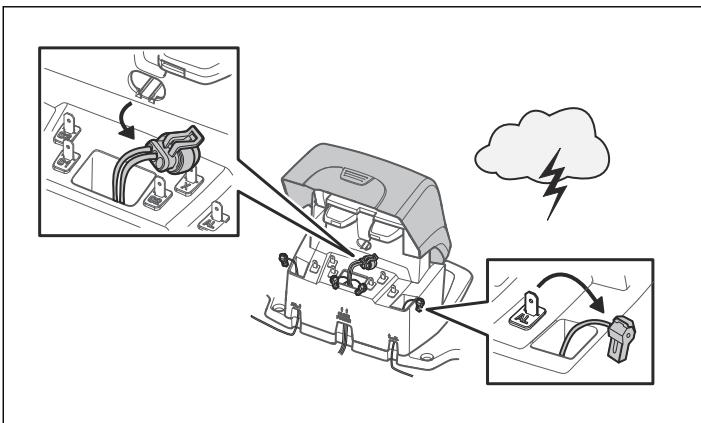

3. Connectez tous les câbles et l'alimentation dès que le risque d'orage est passé. Il est important de connecter chaque câble à la bonne place.
GARDENA R100Li/LiC, R130Li/LiC, R160Li/LiC Robot tondeuse
La boucle de câble sert à la fois de câble périphérique et de câble guide. La longueur maximale autorisée pour le câble périphérique est de 800 m.
Vous pourrez plus facilement organiser votre travail si vous réalisez un schéma de la zone de travail et de tous les obstacles. Ainsi, vous pourrez plus facilement repérer les positions idéales pour la station de charge, le câble périphérique et le câble guide. Indiquez sur le schéma le parcours du câble périphérique et du câble guide. Rendez-vous également sur www.gardena.com pour consulter d'autres descriptifs et astuces concernant l'installation. 1. Si l’herbe dans la zone de travail dépasse 10 cm de hauteur, tondez-la avec une tondeuse traditionnelle. Récupérez l'herbe. 2. Comblez les trous et les creux afin d'éviter la formation de flaques d'eau lorsqu'il pleut. Le produit peut être endommagé s'il passe dans des flaques d'eau. Consultez la section Conditions de garantie à la page 58.

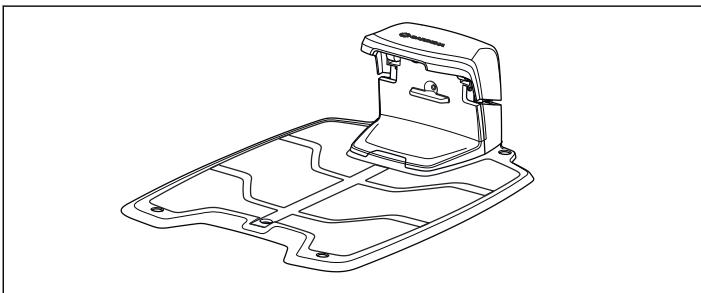

La station de charge a 3 fonctions : • • • Boucle de câble pour le câble périphérique et le câble guide Alimentation électrique Câble basse tension Cavaliers Connecteurs de la boucle de câble Vis pour la station de charge Règle Raccords de câble Marqueurs de câbles
Envoyer des signaux de contrôle dans le câble guide pour permettre au robot de tonte de trouver la station de charge. Charger la batterie du robot de tonte.
• Une surface plane exempte d'objets tranchants pour poser la station de charge. À l'abri des projections d'eau, par exemple en cas d'arrosage. À l'abri de la lumière directe du soleil. Si la zone de tonte présente une pente importante, placez-la dans la partie basse. Si possible, placez la station de charge à l'abri du regard des voisins.

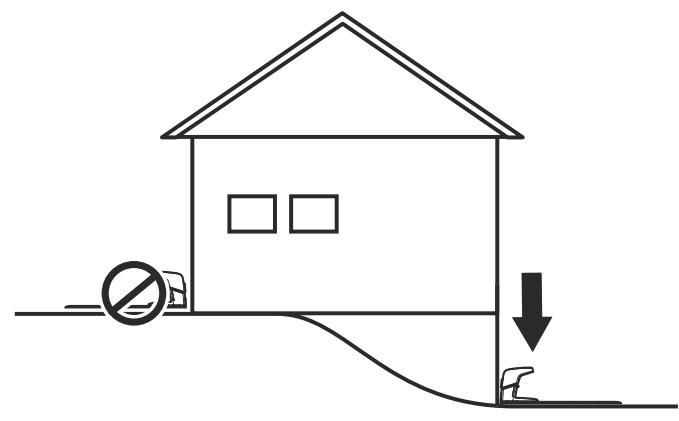

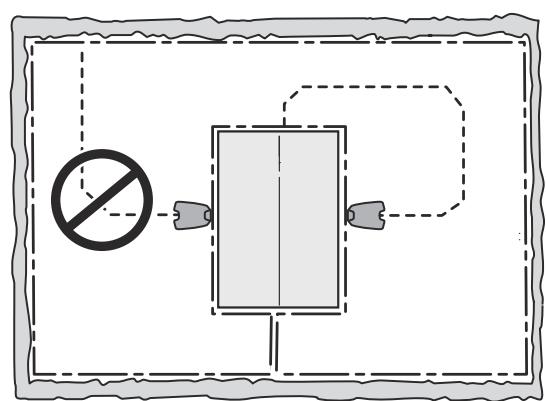

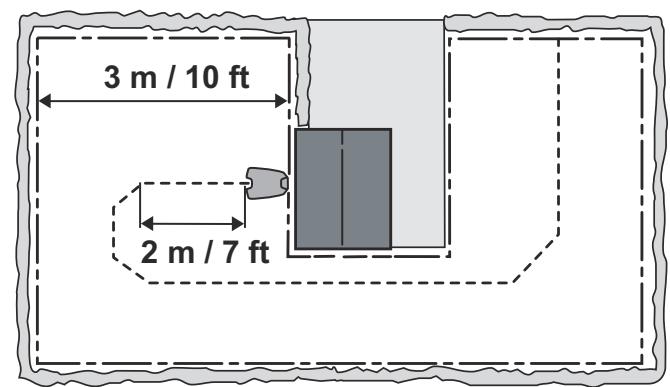

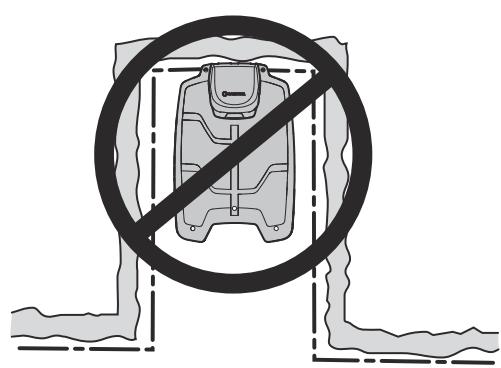

également s'agir d'un endroit central dans la zone de tonte, afin que le robot tondeuse puisse plus facilement en atteindre tous les recoins.

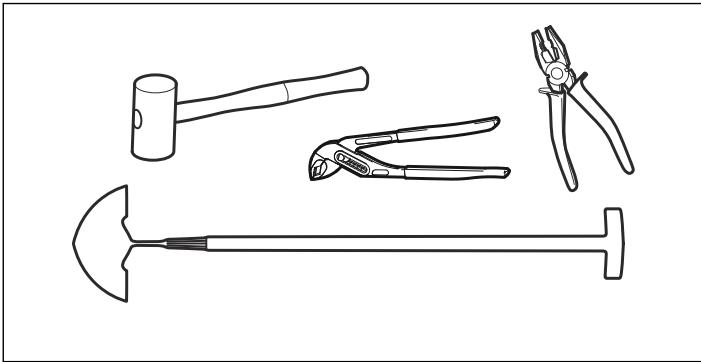

L'installation nécessite également : La station de charge doit être placée sur un sol relativement plat. L'extrémité avant de la station de charge ne peut pas être placée plus haut ou plus bas que l'extrémité arrière, comme indiqué sur la figure cidessous.

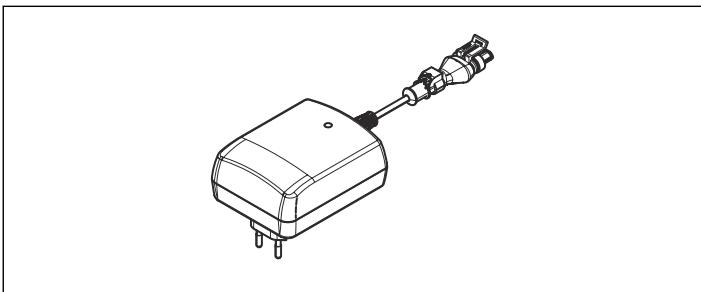

Prenez les éléments suivants en compte pour positionner l'alimentation électrique :
électrique à l'extérieur, elle doit être homologuée pour un usage extérieur. Il est recommandé d'utiliser un interrupteur différentiel (RCD) pour connecter l'alimentation électrique à la prise murale. AVERTISSEMENT: applicable aux États-Unis et au Canada. Si l'alimentation est installée en extérieur : risque de choc électrique. Installez uniquement sur une prise DDFT couverte de classe A (RCD) qui présente un boîtier résistant aux intempéries avec l'accessoire capuchon de bougie insérée ou retirée. Aucune pièce de l'alimentation électrique ne doit être changée ou modifiée. Par exemple, le câble basse tension ne doit pas être raccourci ni rallongé. Les câbles

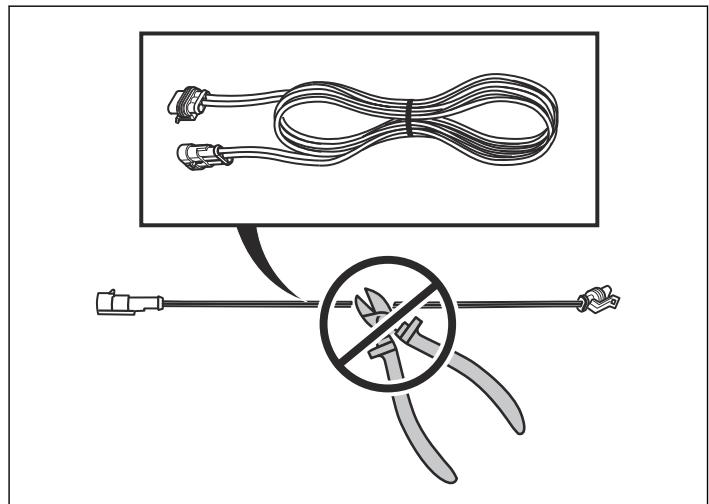

REMARQUE: Placez le câble basse tension et réglez la hauteur de coupe de sorte que les lames ne soient jamais en contact avec lui.

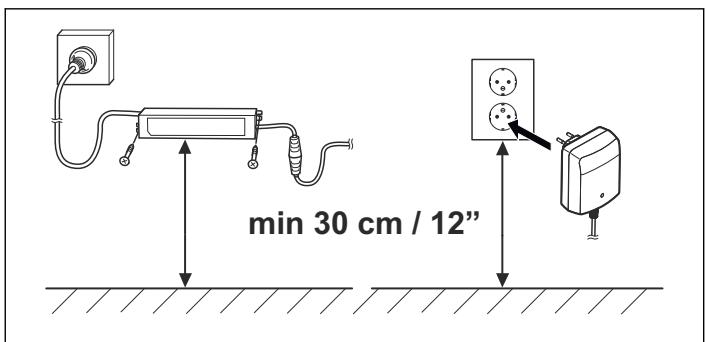

(placez-la à au moins 30 cm du sol). Il est interdit de placer l'alimentation électrique sur le sol.

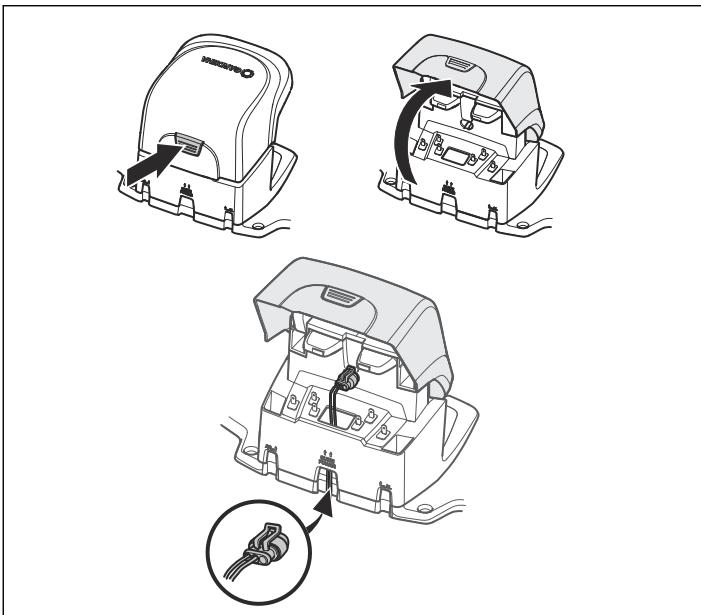

2. Basculez le capot protecteur de la station de charge vers l'avant et branchez le câble basse tension à la station de charge.
électrique à une prise murale de 100-240V. Si l'alimentation électrique est connectée à une prise électrique à l'extérieur, elle doit être homologuée pour un usage extérieur. Consultez la section

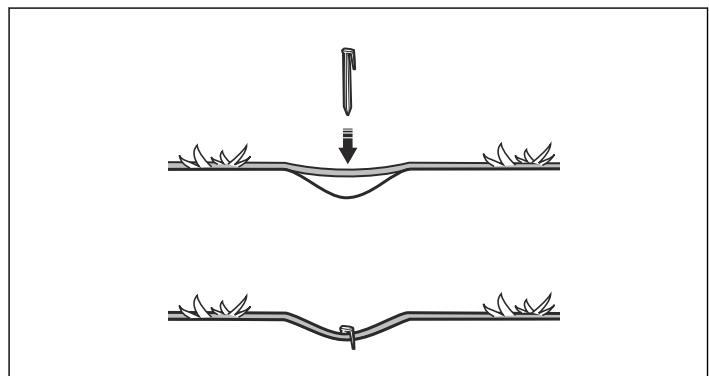

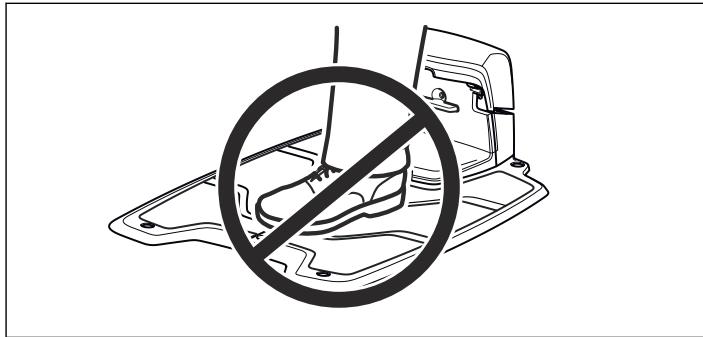

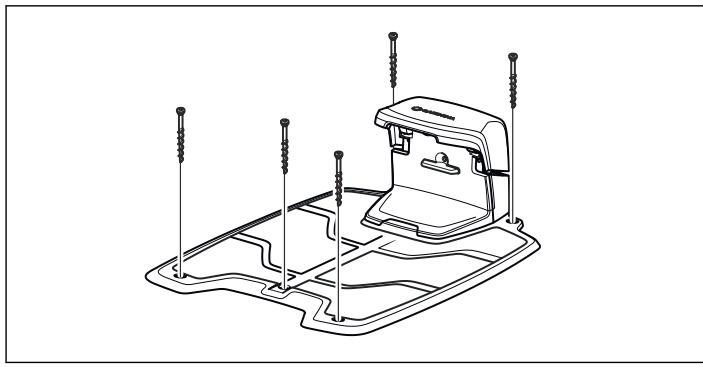

être utilisés pour la fixer dans le sol. REMARQUE: Ne piétinez pas et ne marchez pas sur la plaque de la station de charge.
Enterrez le câble périphérique si vous souhaitez déchaumer ou aérer la pelouse. Si nécessaire, les deux méthodes peuvent être combinées de sorte qu'une partie du câble périphérique soit agrafée et l'autre soit enterrée. Le câble peut être enterré, par exemple, à l'aide d'un dresse-bordure ou d'une bêche. Veillez à positionner le câble périphérique à une profondeur comprise entre 1 et 20 cm dans le sol.

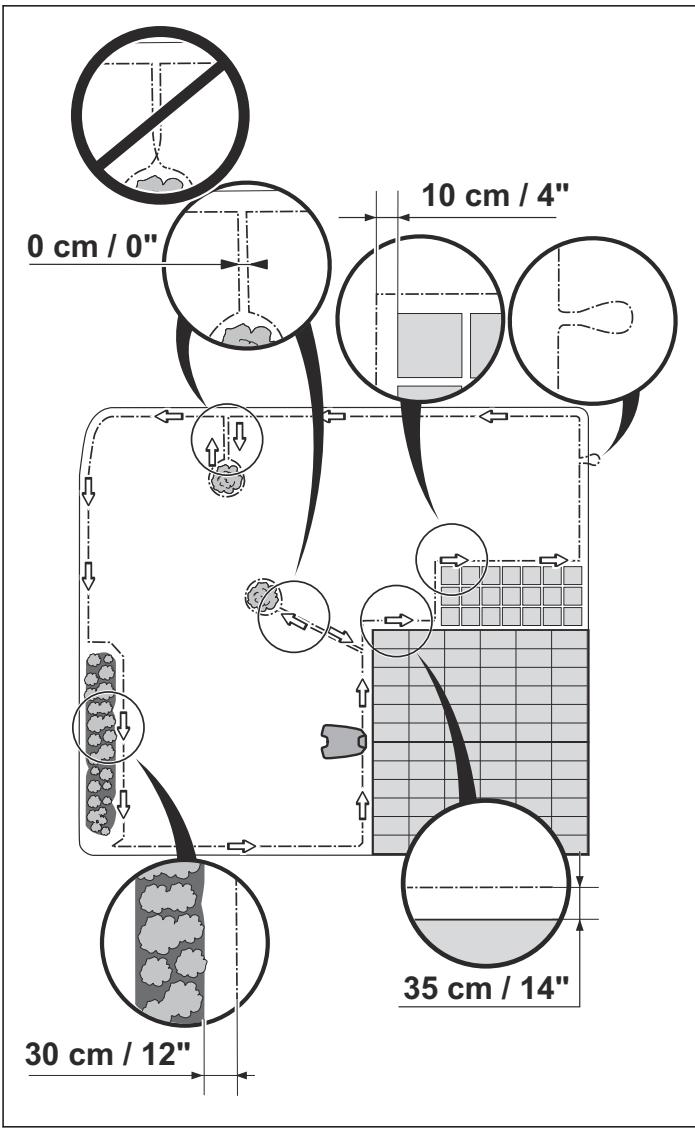

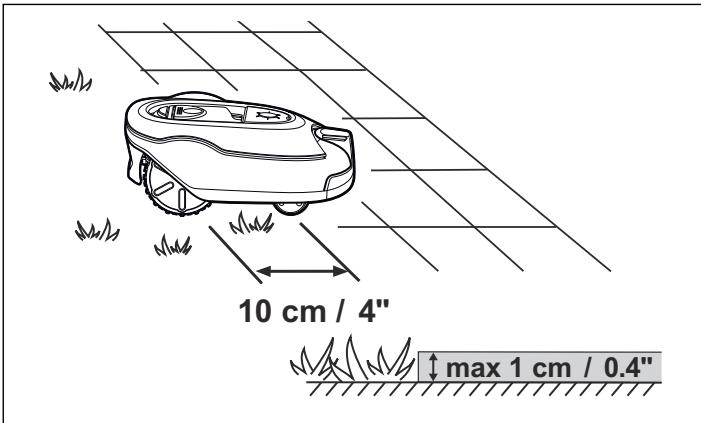

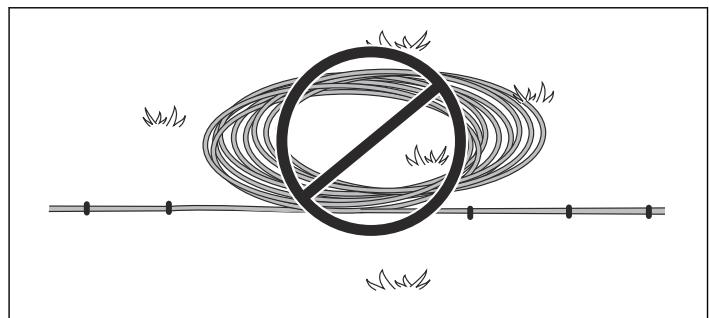

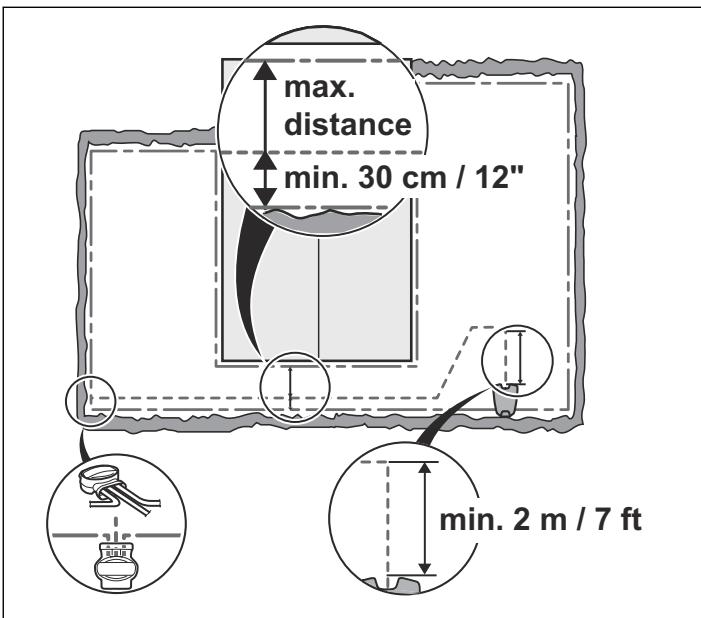

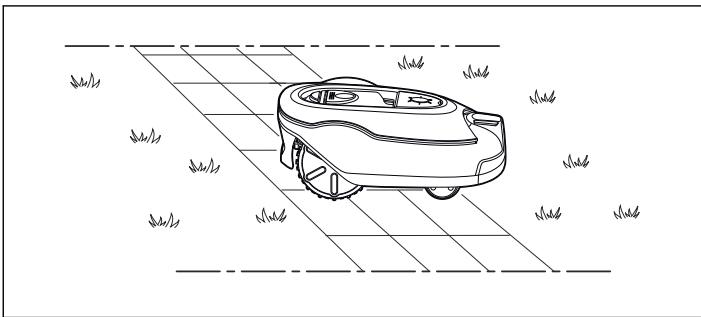

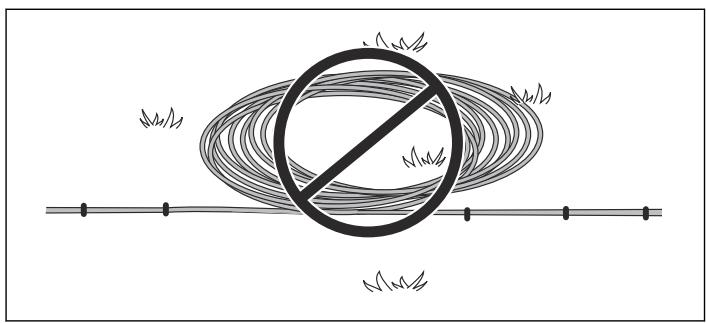

Le câble périphérique doit être positionné de sorte que : • • • Le câble forme une boucle autour de la zone de tonte. Utilisez un câble périphérique d'origine. Il est spécialement conçu pour résister à l'humidité du sol. Le robot de tonte ne se trouve jamais à plus de 35 m du câble en tout point de la zone de tonte. Le câble ne mesure pas plus de 800 m de long. Un supplément de câble d'environ 20 cm est à prévoir pour connecter ultérieurement le câble guide au câble périphérique. Consultez la section Pose du câble périphérique à la page 17.

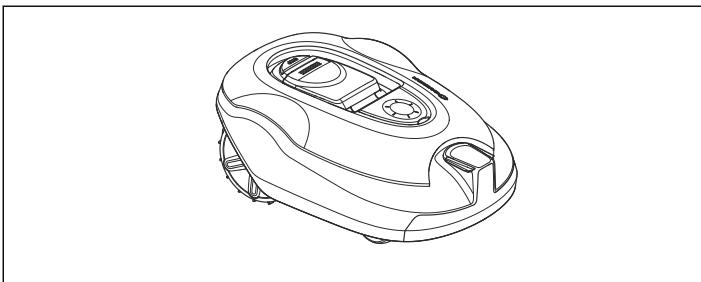

Consultez la section Aperçu du produit à la page 5.
Si la batterie est entièrement déchargée, sa charge complète prend entre 80 et 100 minutes. AVERTISSEMENT: ne chargez le robot de tonte qu'avec une station de charge prévue à cet effet. Une utilisation inappropriée peut provoquer un choc électrique, une surchauffe ou une fuite de liquide corrosif de la batterie. En cas de fuite d'électrolyte, nettoyez avec de l'eau et consultez un médecin en cas de contact avec les yeux, etc. Remarque: Le robot tondeuse ne peut pas être utilisé avant la fin de l'installation.
Le câble périphérique peut être installé de la façon suivante :

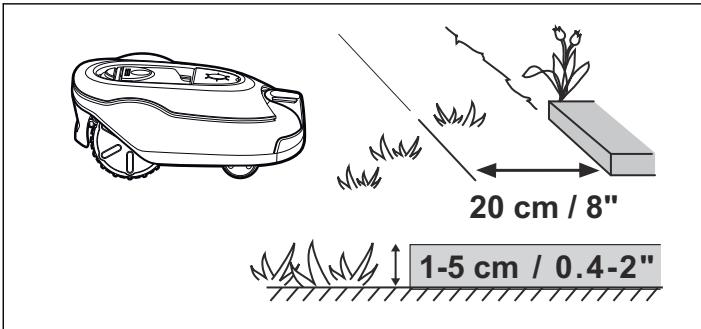

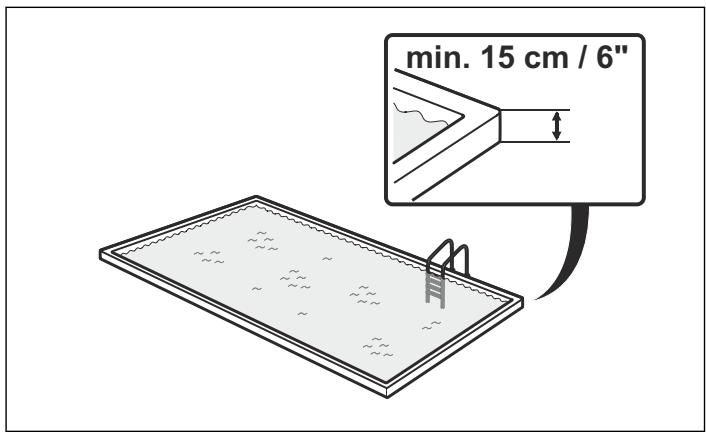

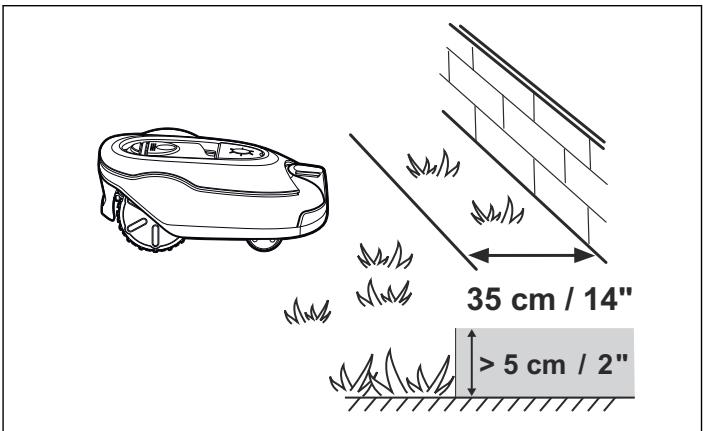

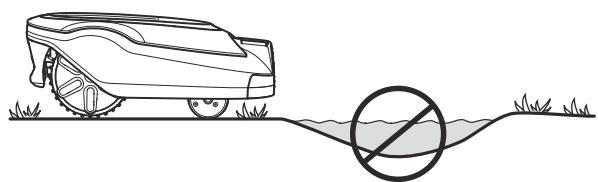

à des plans d'eau (piscine, étang, rivière, etc.), des pentes, des précipices ou une route publique, il convient d'ajouter une bordure ou un dispositif similaire, qui devra faire au moins

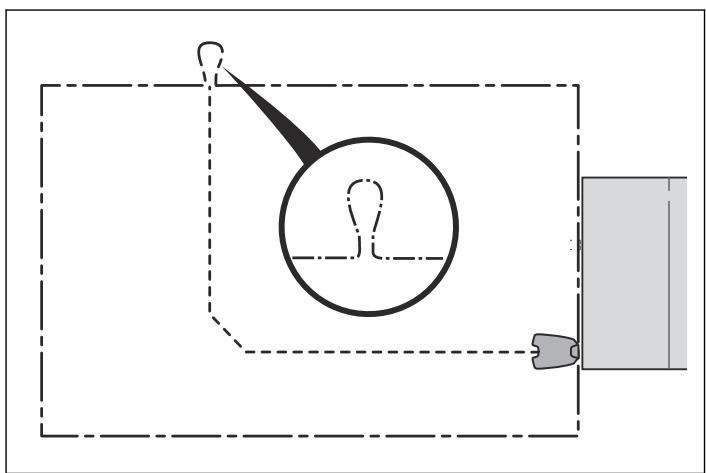

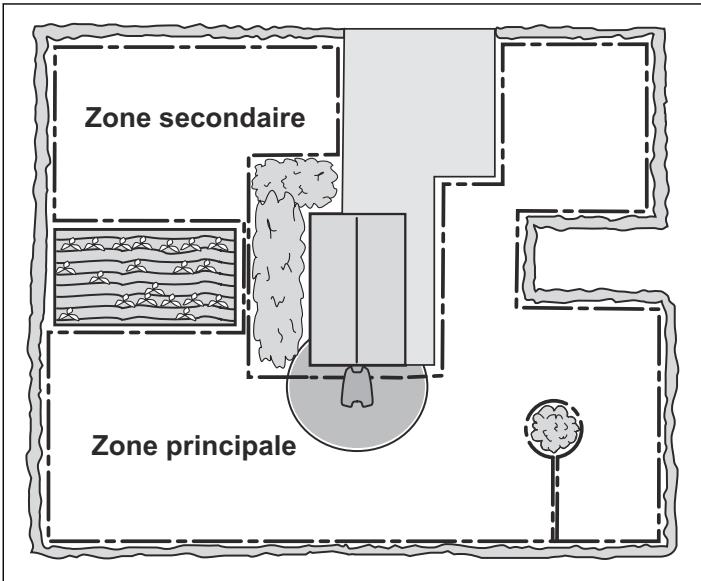

Si la zone de travail comprend deux parties entre lesquelles le robot de tonte peut avoir des difficultés à se déplacer, il est recommandé de définir une zone secondaire. C'est le cas lorsque la pente est à plus de 40 % ou qu'un passage fait moins de 60 cm. Disposez le câble périphérique autour de la zone secondaire afin qu'il forme un îlot en dehors de la zone principale. Le robot de tonte doit être déplacé manuellement entre la zone principale et la zone secondaire pour tondre la pelouse de la zone secondaire.

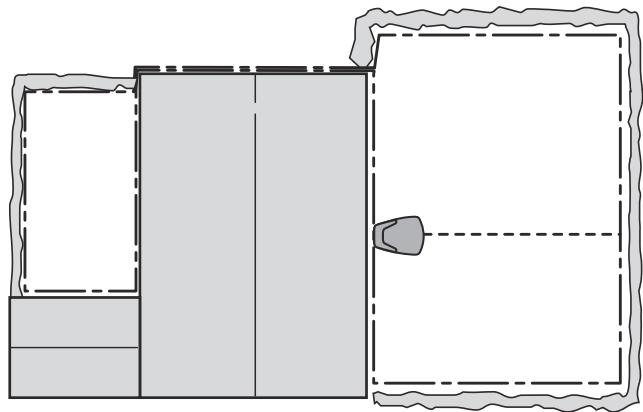

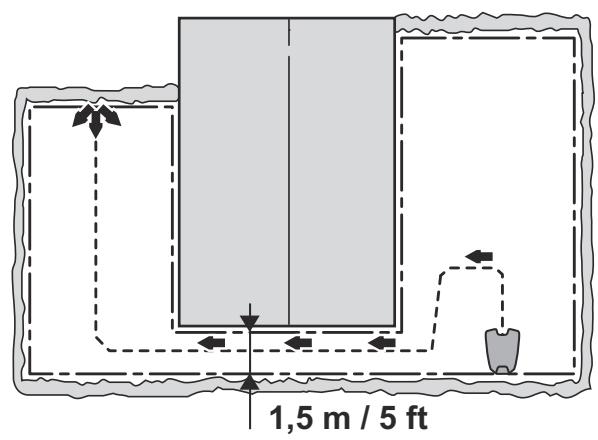

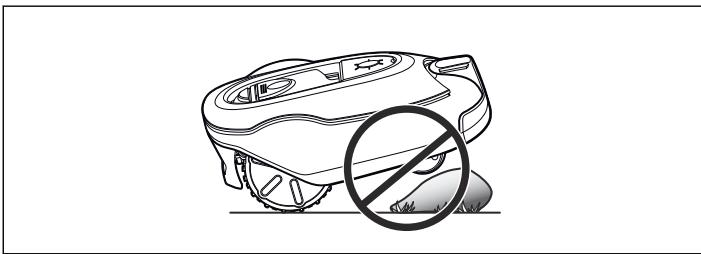

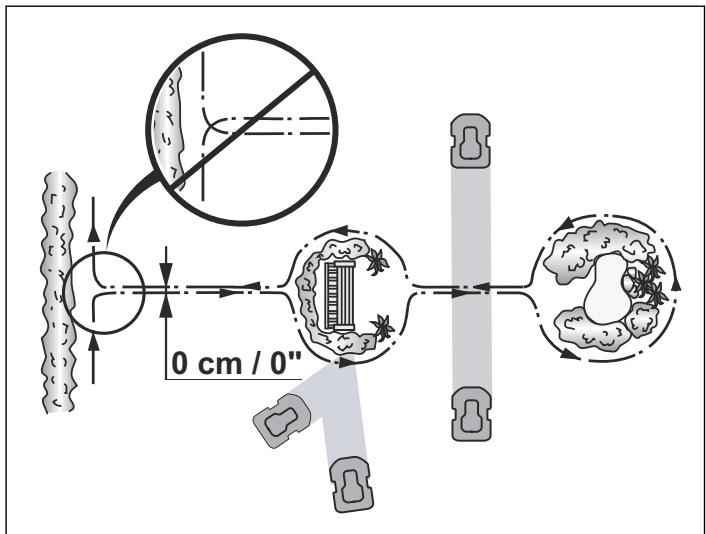

Les obstacles légèrement en pente, par exemple des pierres ou de grands arbres aux racines qui affleurent, doivent être isolés ou retirés. Sinon, le robot de tonte
38. Dans ce mode, le robot de tonte ne recherche pas la station de charge et tond jusqu'à ce que la batterie soit déchargée. Une fois la batterie déchargée, il s'arrête et le message Nécessite charge manu. s'affiche. Placez le robot de tonte dans la station de charge pour charger la batterie. Si la zone principale doit être tondue tout de suite après la charge, il faut appuyer sur le bouton START et sélectionner la Zone principale avant de fermer le capot. 3.5.3.2 Passages lors de la tonte Les passages longs et étroits ainsi que les zones de moins de 1,5 à 2 mètres de large doivent être évités. Autrement, le robot de tonte risque de s'attarder pour traverser le passage ou la zone. La pelouse prendra alors un aspect aplati. 3.5.3.3 Pentes Le robot de tonte peut fonctionner dans les pentes. L'inclinaison maximale est définie en pourcentage (%) et

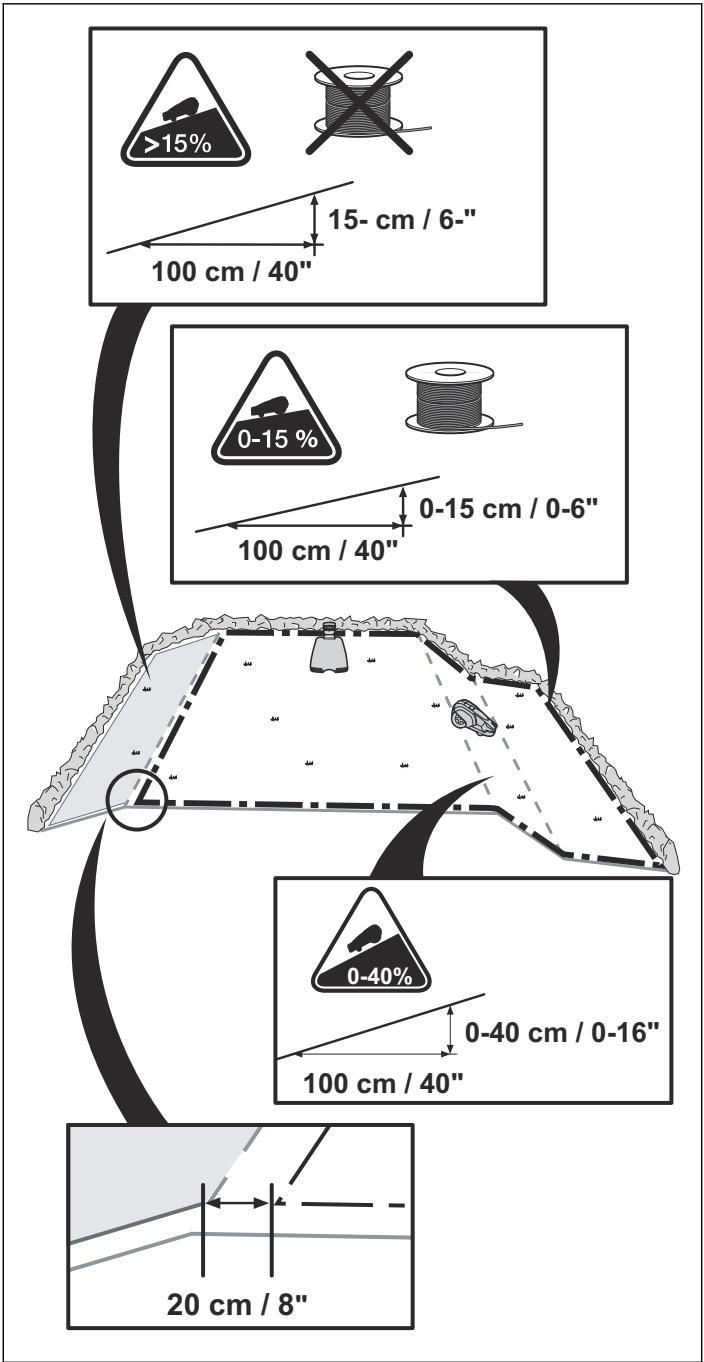

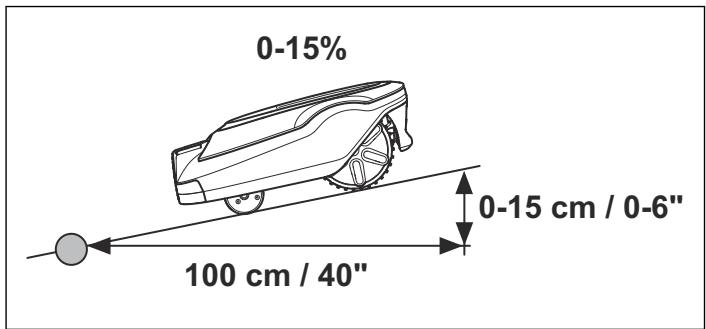

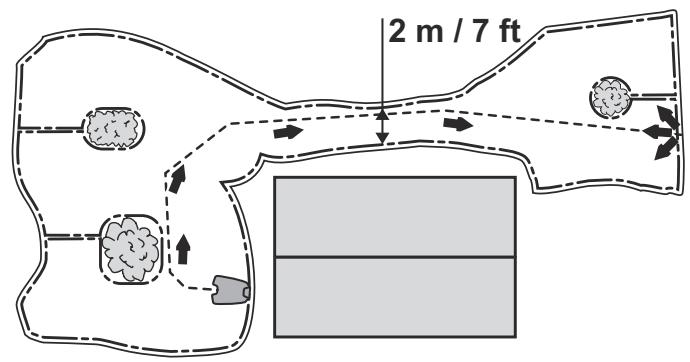

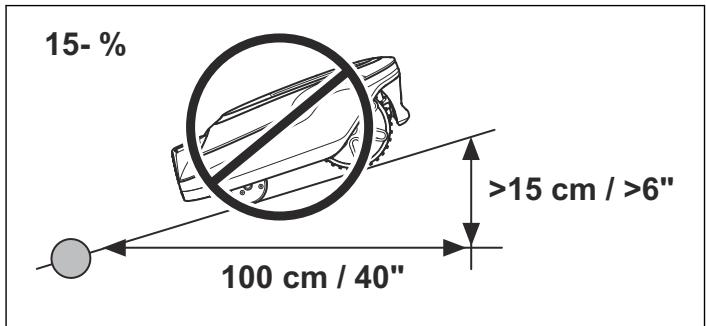

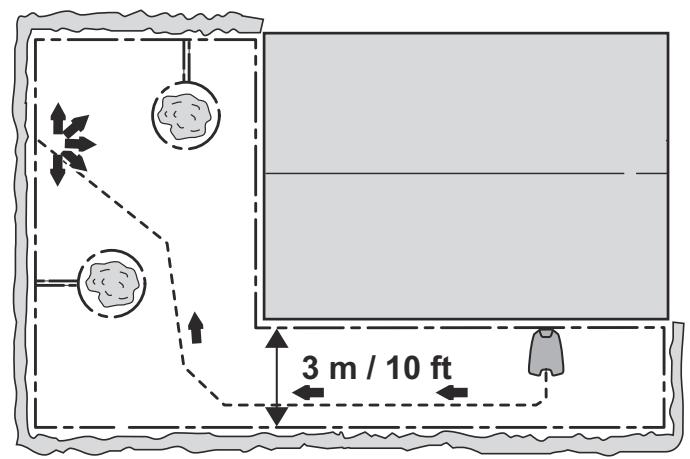

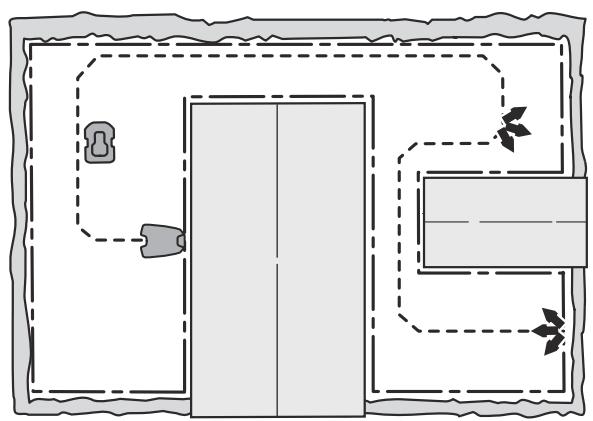

Le câble périphérique peut traverser une pente présentant une inclinaison inférieure à 15 %.

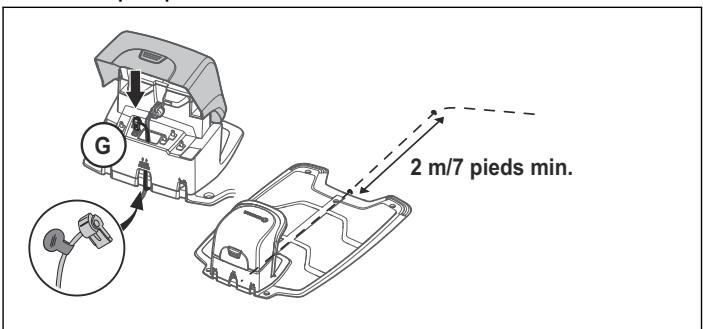

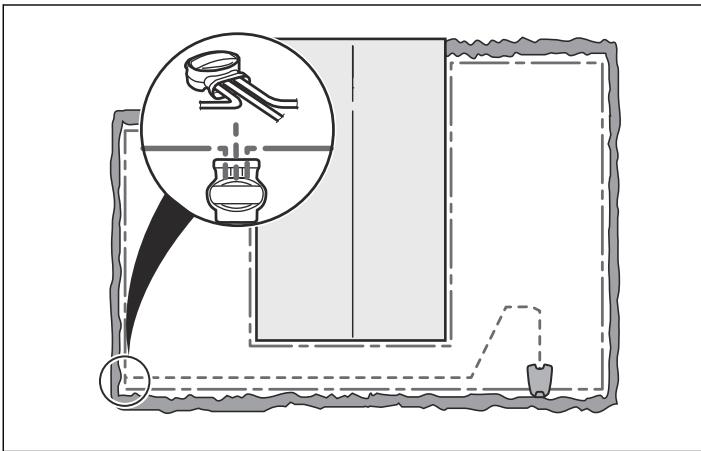

Pour faciliter la connexion du câble guide au câble périphérique, il est recommandé de créer un œillet avec environ 20 cm de câble supplémentaire à l'endroit où le câble guide sera ultérieurement connecté. Il est conseillé de planifier l'emplacement du câble guide avant de positionner le câble périphérique. Consultez la section Pose du câble périphérique à la page 17.

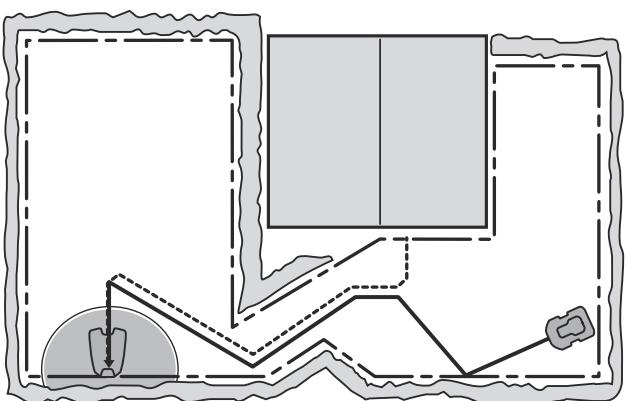

Sur son trajet vers la station de charge, le câble périphérique peut être posé entièrement à l'extérieur de la station de charge (voir l'option 1 sur la figure). S'il faut placer en partie la station de charge en dehors de la zone de travail, il est aussi possible de poser le câble sous la plaque de la station de charge (voir l'option 2 sur la figure). Cependant, la station de charge ne doit pas être placée majoritairement en dehors de la zone de travail car le

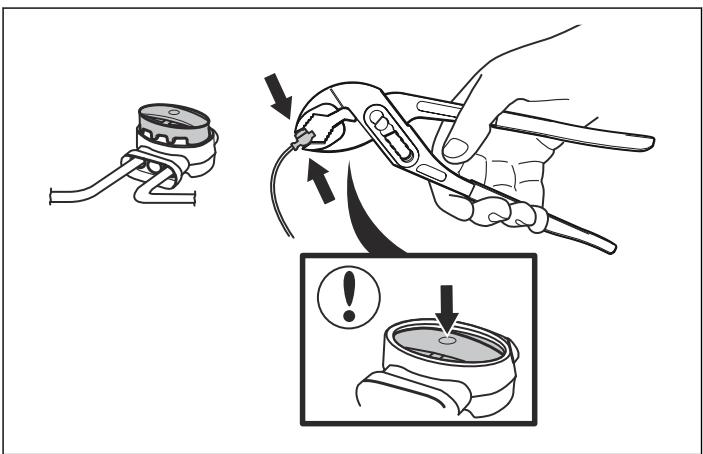

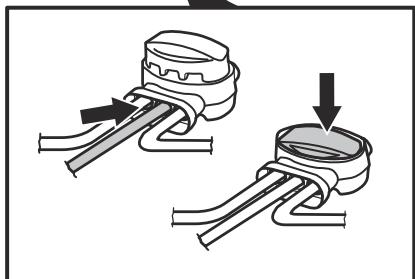

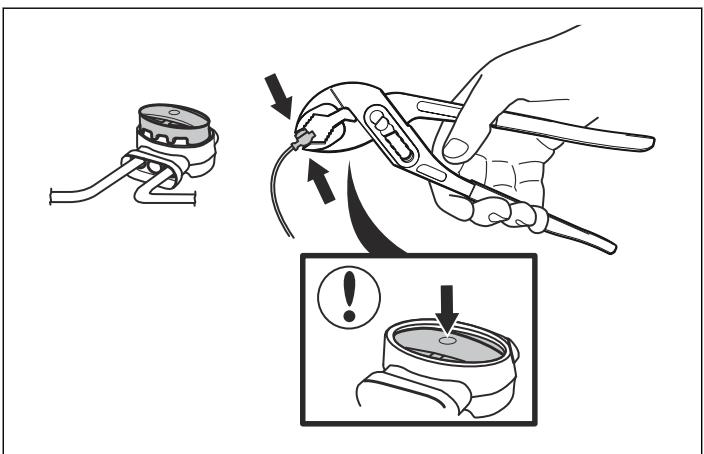

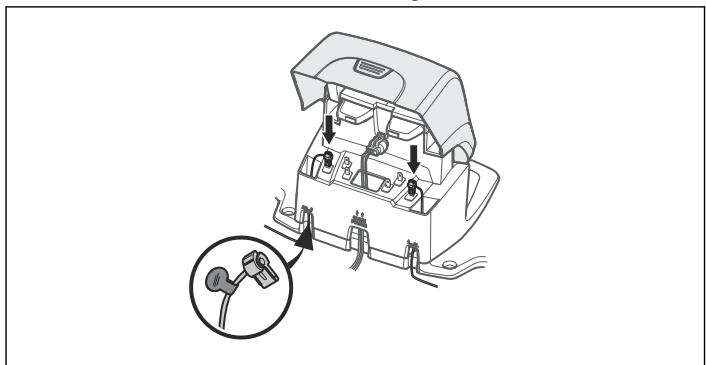

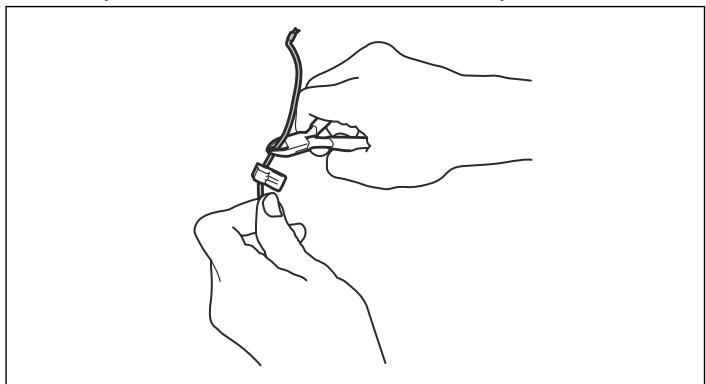

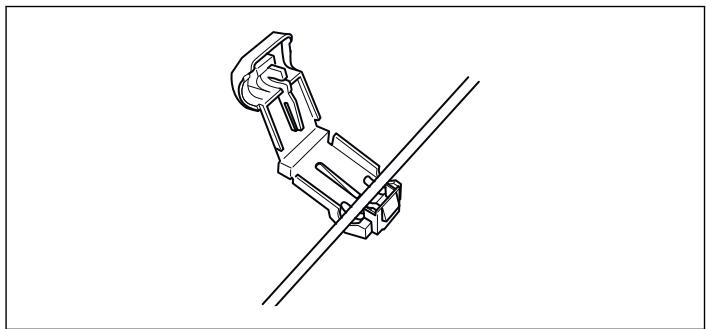

Insérez les deux extrémités du câble dans le raccord. Vérifiez que les câbles sont insérés complètement dans le raccord, de sorte que les extrémités soient visibles à travers la zone transparente de l'autre côté du raccord. Ensuite, appuyez complètement sur le bouton placé audessus. Utilisez une pince polygrip pour enfoncer complètement le bouton sur le raccord.
REMARQUE: Le câble périphérique ne doit pas être croisé lors de son branchement à la station de charge. L'extrémité droite du câble périphérique doit être reliée à la broche droite de la station de charge et l'extrémité gauche à la broche gauche. Connectez le câble périphérique à la station de charge :
Appuyez jusqu'à entendre un clic.

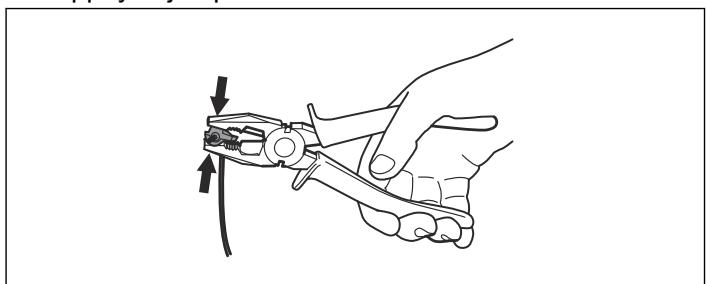

Coupez 1 à 2 cm au-dessus de chaque connecteur.

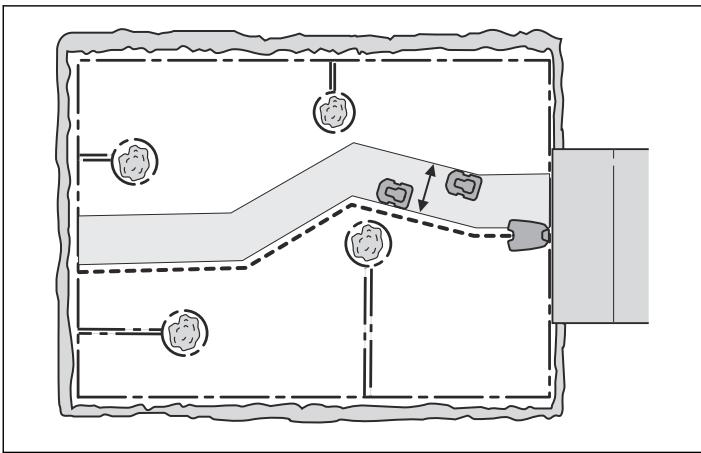

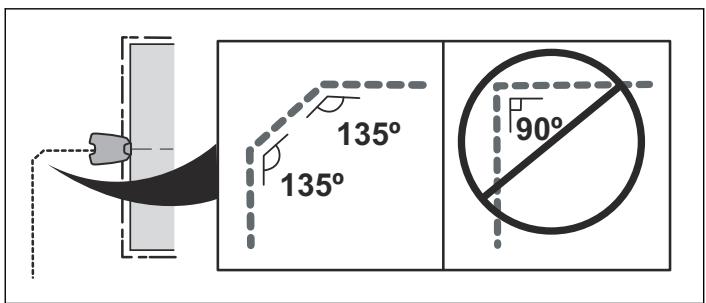

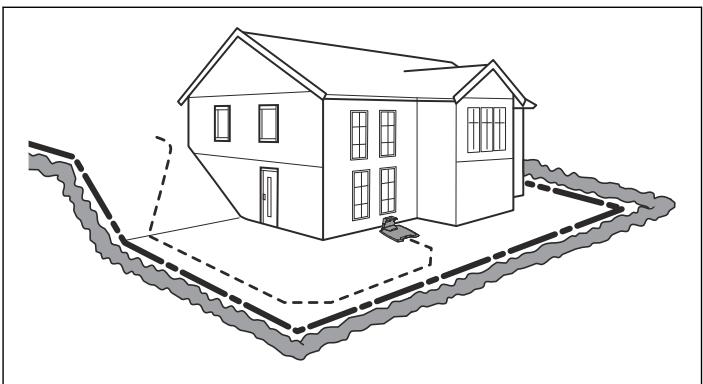

Le robot tondeuse se déplace toujours du côté gauche du câble guide, tel qu'observé en faisant face à la station de charge. C'est pourquoi le couloir est placé à gauche du câble guide. Lors de l'installation, il est donc important de laisser autant d'espace libre que possible à gauche du câble guide, tel qu'observé en faisant face à la station de charge.

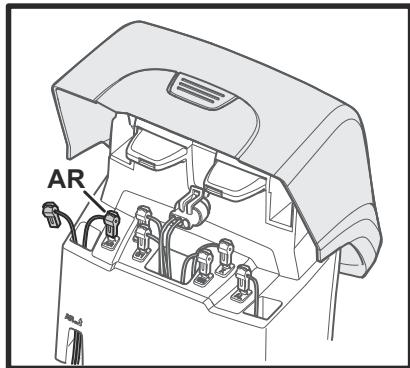

Enfoncez le connecteur sur les broches métalliques, indiquées par un AL (gauche) et AR (droite) sur la station de charge. 5. Étiquetez les câbles à l'aide des marqueurs fournis. Vous pourrez ainsi connecter facilement les câbles sans vous tromper, par exemple après le remisage hivernal de la station de charge.
3. Branchez un connecteur au câble guide de la même façon que pour le câble périphérique dans Connexion du câble périphérique à la page 18. Branchez-le sur la broche de contact de la station de charge indiquant G1. 4. Étiquetez les câbles à l'aide des marqueurs fournis. Vous pourrez ainsi reconnecter facilement les câbles sans vous tromper, par exemple après le remisage hivernal de la station de charge. 5. Posez le câble guide par la fente sous de la plaque de charge, puis à au moins 2 m de la partie frontale de la plaque.

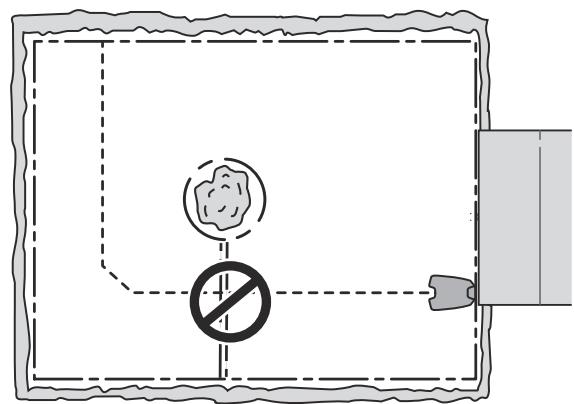

REMARQUE: Le câble guide ne doit pas croiser le câble périphérique, par exemple, si le câble périphérique est orienté vers un îlot intérieur.

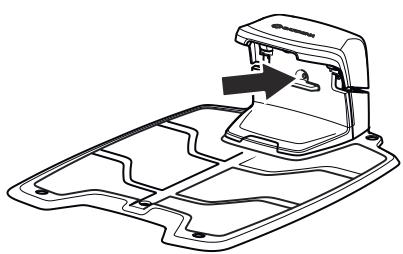

Vérifiez le signal boucle en inspectant le voyant sur la station de charge.

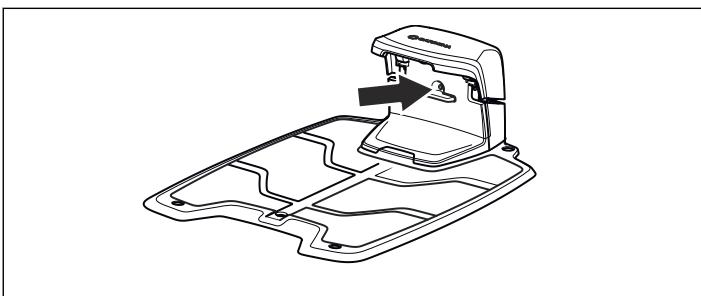

1. Ouvrez le capot en appuyant sur le bouton STOP. 2. Placez l'interrupteur principal en position 1. Une séquence de démarrage commence lorsque le robot tondeuse est démarré pour la première fois. Les éléments suivants sont demandés : • • • 3. Placez le robot de tonte dans la station de charge, puis appuyez sur START. Le robot de tonte démarre alors le calibrage du câble guide. Appuyez sur START et fermez le capot. Le calibrage est réalisé par le robot de tonte tandis qu'il sort de la station de charge. La procédure de calibrage est exécutée devant la station de charge. À la fin de celle-ci, la tonte peut commencer.
Les touches fléchées permettent de naviguer dans le menu mais aussi de sélectionner certaines options de réglage. Le bouton MENU permet d'accéder au menu principal. Le bouton PARK sert à envoyer le robot tondeuse vers la station de charge. Le clavier numérique sert à saisir des réglages, par exemple le code PIN, l'heure ou la direction de sortie.
Une fois le bouton STOP enfoncé et le capot ouvert, la page de démarrage s'affiche et donne les informations suivantes :
également au-dessus du symbole (D) de la batterie. Le symbole (E) indique que le robot de tonte est placé sur la station de charge mais n'est pas en cours de chargement.

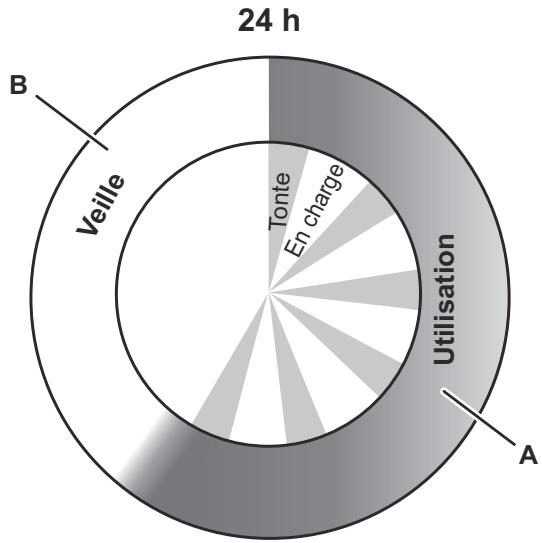

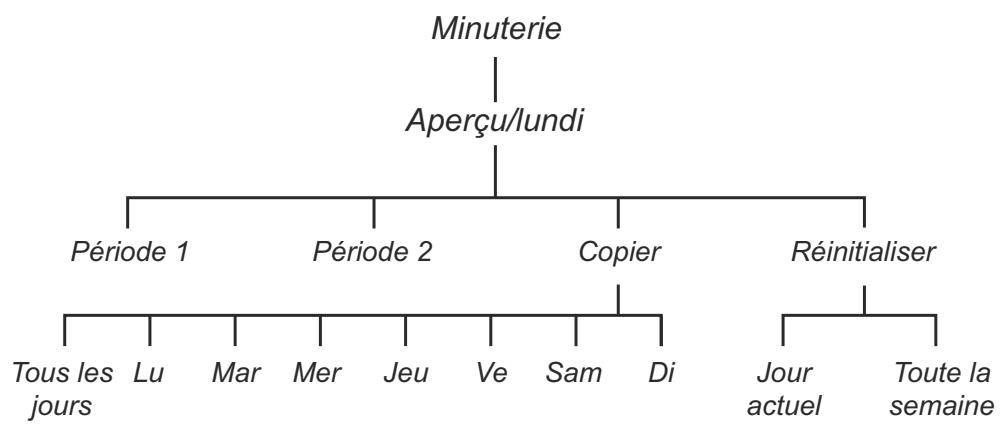

La fonction Minuterie constitue un moyen idéal pour définir les périodes pendant lesquelles le robot tondeuse ne doit pas fonctionner, par exemple quand les enfants jouent dans le jardin. Voir
Uniquement pour les modèles R130Li,
Il existe plusieurs sous-menus par option. Ces sousmenus vous permettent d'accéder à toutes les fonctions permettant de définir les réglages du robot tondeuse. Certains sous-menus contiennent des options cochées à gauche. Cela signifie que ces options sont sélectionnées. Cochez ou décochez la case en appuyant sur OK.

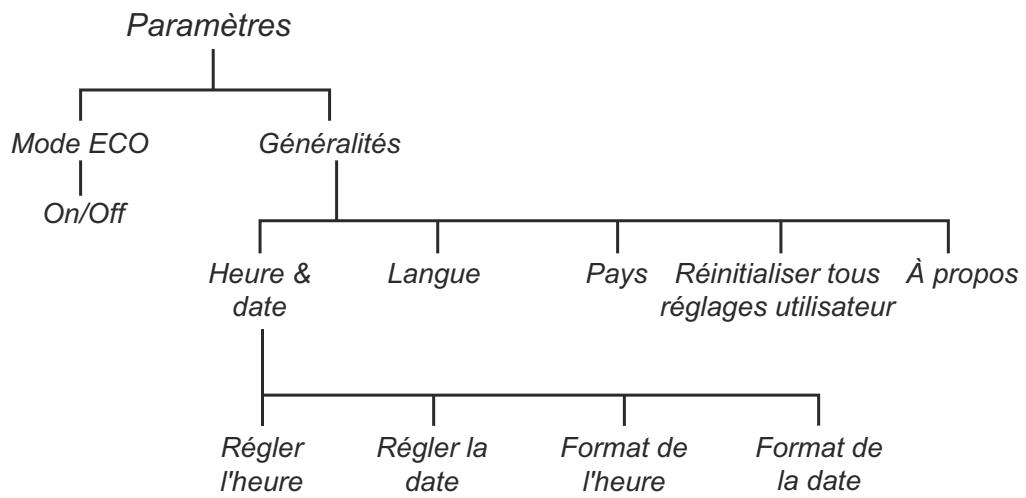

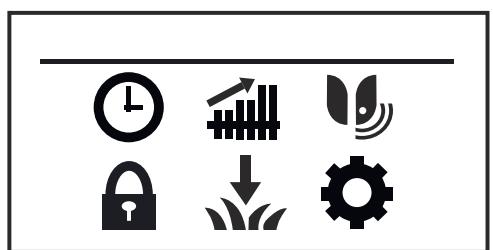

Le menu principal comporte les options suivantes : • • • R100LiC, R130LiC et R160LiC) Sécurité Installation Réglages Ce menu permet de configurer les paramètres de sécurité et la connexion entre le robot de tonte et la station de charge. Il existe 3 niveaux de sécurité parmi lesquels choisir : Bas, Moyen , Haut. Consultez la section Sécurité à la page 26.
Cette fonction de menu sert à personnaliser l'installation. Pour beaucoup de zones de tonte, il n'est pas nécessaire de modifier les réglages d'usine, mais en fonction de la complexité de la pelouse, le résultat de tonte peut être amélioré en procédant à des réglages manuels. Consultez la section Installation à la page 27.
Les heures et les jours de fonctionnement sont affichés dans un aperçu sur l'écran du robot tondeuse. La tonte par jour active est illustrée à l'aide d'une barre noire. Le reste du temps, le robot de tonte est garé dans la station de charge.
Si la zone de tonte est inférieure à la capacité maximale, alors la minuterie doit être utilisée pour minimiser l'usure sur l'herbe et le robot de tonte. Lorsque vous réglez la minuterie, tenez compte du fait que le robot de tonte tond environ l'équivalent du nombre de mètres carrés par heure et par jour indiqué dans le tableau Capacité de travail. Consultez la section Pour programmer le minuteur à la page 39. Le tableau ci-dessous suggère différents réglages de la minuterie en fonction de la taille de la pelouse. Les durées doivent être considérées comme indicatives. Elles peuvent devoir être ajustées en fonction du jardin et, par exemple, la qualité et la pousse de l'herbe au cours de la saison. Utilisez le tableau comme suit : • • • « Plage de travail par jour » indique le nombre d'heures par jour où le robot de tonte sera autorisé à travailler pour le nombre de jours de travail sélectionné. L'intervalle de temps suggéré indique un intervalle de temps qui correspond aux plages de travail requises par jour.

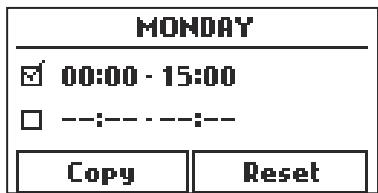

00h00-15h00 et Période 2 : 21h00-24h00. La tondeuse reste alors garée dans la station de charge entre 15h00 et 21h00.

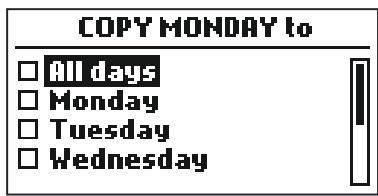

Indiquez une Copie à l'aide des touches fléchées et appuyez sur OK. Utilisez ensuite les flèches haut et bas pour déplacer le curseur entre les jours. Les heures seront copiées vers les jours repérés par OK.
Veuillez noter que SensorControl est remis à zéro si la tondeuse a été arrêtée pendant plus de 50 heures ou si la Réinitialisation de tous les réglages a été effectuée. SensorControl n'est pas affecté par une réinitialisation des réglages de la minuterie.
Cette fonction réinitialise la minuterie aux réglages d'usine, spécifiant que le robot de tonte peut fonctionner 24 heures sur 24, 7 jours sur 7.
SensorControl, il est recommandé de désélectionner uniquement les heures auxquelles le robot de tonte ne doit pas fonctionner. Les autres horaires doivent rester disponibles pour la fonction SensorControl. Les réglages manuels de la minuterie ont toujours la priorité sur SensorControl, afin que le robot de tonte ne soit pas autorisé à tondre plus que les réglages de la minuterie.
L'herbe enroulée autour de l'arbre du disque de coupe ou une lame émoussée peut affecter le fonctionnement de la fonction SensorControl.

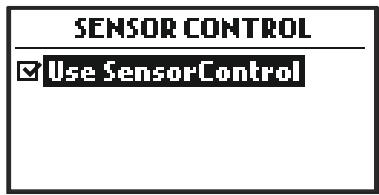

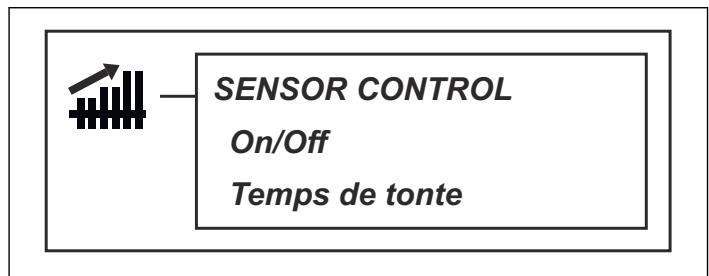

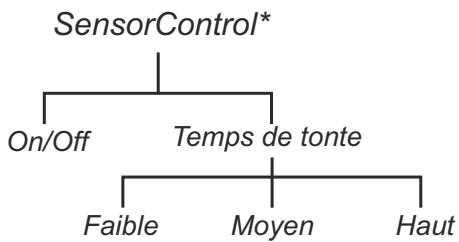

Pour activer la technologie SensorControl : cochez la case en appuyant sur OK.
Cette fonction réinitialise le jour sélectionné dans le système d'onglets. Le réglage d'usine spécifie que le robot de tonte peut fonctionner 24 heures sur 24. 3.12.6.2 Toute la semaine Cette fonction réinitialise tous les jours de la semaine. Le réglage d'usine spécifie que le robot de tonte peut fonctionner 24 heures sur 24, 7 jours sur 7.
Uniquement pour les modèles R130Li, R130LiC, R160Li et R160LiC
Il existe 3 niveaux de coupe.
1. Placez le curseur sur Temps de tonte et appuyez sur OK.
GARDENA est effectuée dans l'application. En outre, suivez les instructions de l'application. L'application gratuite GARDENA smart system peut être téléchargée à partir de l'Apple App Store ou du Google Play Store.
3.14.5.1 Connecté Oui/Non L'état est soit connecté, soit non connecté. 3.14.5.2 Puissance du signal

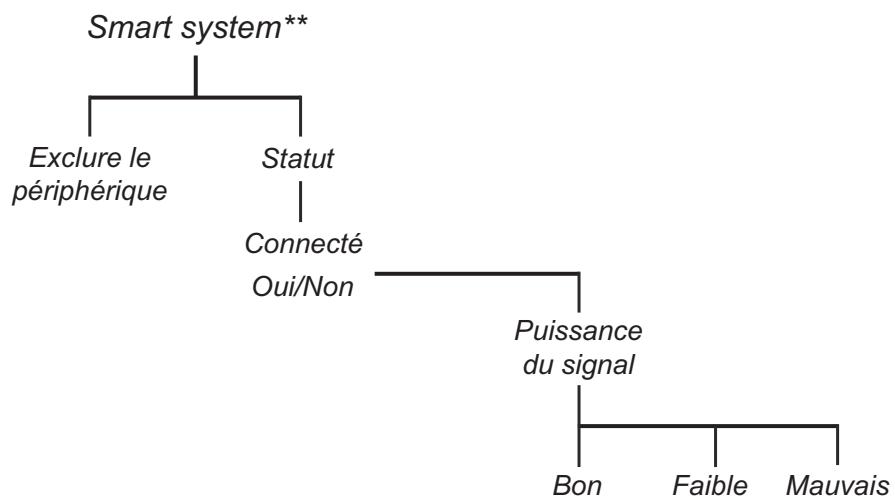

3.14.6 Exclure le périphérique Pour supprimer la connexion sans fil entre le robot de tonte et smart system, sélectionnez l'option Exclure le périphérique dans le menu de la tondeuse. Si vous acceptez d'exclure le périphérique, il n'y aura plus de communication entre le robot de tonte et les autres périphériques smart system. Remarque: Le robot de tonte doit être supprimé manuellement de la liste des produits dans l'application smart system.

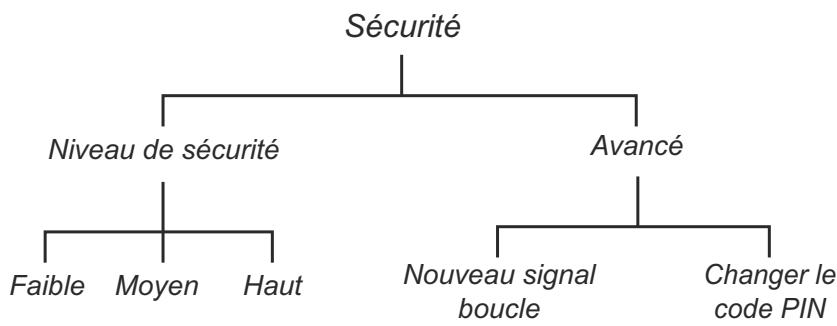

Cette sélection permet de configurer les paramètres de sécurité et la connexion entre le robot de tonte et la station de charge.
GARDENA smart system. Le robot de tonte intelligent
PIN pour utiliser le robot de tonte. Si le code PIN saisi 5 fois de suite est erroné, le robot de tonte est verrouillé pour un moment. Le temps de verrouillage s'allonge à chaque nouvelle tentative incorrecte. 3.15.1.3 Alarme Grâce à cette fonction, une alarme retentit si le code PIN n'est pas saisi dans les 10 secondes après avoir appuyé sur le bouton STOP ou après avoir soulevé le robot de tonte pour l'une ou l'autre raison. Un bip indique que le code PIN doit être saisi pour éviter de
2. Sélectionnez Nouveau signal boucle dans le menu. 3. Appuyez sur OK et attendez la confirmation que le signal boucle a été généré. Cela prend généralement 10 secondes environ. 3.15.2.2 Changer le code PIN Saisissez le nouveau code PIN et appuyez sur OK. Confirmez en saisissant le même code de nouveau et en appuyant sur OK. Une fois le code PIN modifié, le message PIN accepté s'affiche à l'écran. Notez le nouveau code PIN sur la ligne à cet effet de la fiche Mémo. Consultez la section Introduction à la page 3.
Pour la plupart des zones de travail, il n'est pas nécessaire de modifier les réglages d'usine, mais parfois, en fonction de la complexité de la pelouse, le résultat de tonte peut être amélioré en procédant à des réglages manuels. Cette fonction de menu sert à diriger le robot de tonte vers des parties éloignées d'une zone de travail. Par exemple, dans les jardins très complexes où plusieurs zones sont reliées par des passages étroits, le résultat de tonte peut être amélioré en modifiant les réglages. Il est possible d'activer jusqu'à 3 zones éloignées. Sélectionnez une zone en utilisant les touches fléchées gauche et droite avant d'appuyer sur OK.

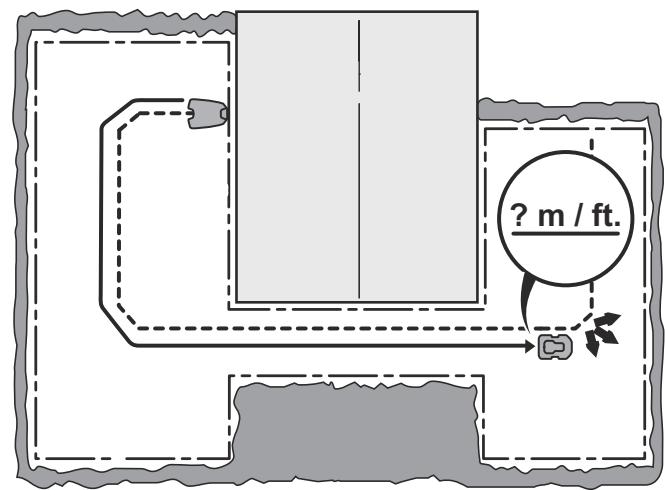

STOP. Consultez la section Comment mesurer la distance jusqu'à une zone éloignée à la page 29. La distance mesurée affichée à l'écran peut être enregistrée directement sur la zone éloignée sélectionnée. Toute valeur actuelle sera écrasée par la nouvelle distance mesurée.
Zone 2 Les réglages d'usine du robot de tonte lui permettent de suivre le câble guide sur 300 m dans 20 % des fois où il quitte la station de charge. Si le câble guide est en réalité inférieur à 300 m, le robot de tonte le suivra jusqu'à l'endroit où le câble guide est raccordé au câble périphérique. 3.16.1.1 Area 1, 2 or 3 > Comment ? Le robot de tonte utilise le Guide pour atteindre la Zone 1, 2 ou 3. Si toutes les zones sont amenées à être utilisées, il est donc important de définir la position optimale de la station de charge. Le Guide doit passer par toutes les zones, mais il ne doit pas dépasser une longueur de câble guide maximale. 3.16.1.2 Area 1, 2 or 3 > À quelle distance ? Entrez la distance en mètres depuis la station de charge jusqu'à la zone éloignée où le robot de tonte commence à tondre, en suivant le câble électrique.
La fréquence à laquelle le robot de tonte doit être dirigé vers la zone éloignée est sélectionnée sous forme de proportion du nombre total de fois où il quitte la station de charge. Dans tous les autres cas, le robot de tonte commence à tondre au niveau de la station de charge. Sélectionnez le pourcentage correspondant à la taille de la zone éloignée par rapport à la zone de travail totale. Si la zone éloignée est par exemple égale à la moitié de la zone de travail totale, vous devez sélectionner 50 %. Un chiffre plus faible peut être spécifié si la zone éloignée est plus petite. Si plusieurs zones sont utilisées, tenez compte du fait que le chiffre total ne peut pas être supérieur à 100 %. Comparez avec les exemples du chapitre Exemples de disposition du jardin à la page 34. Utilisez le clavier numérique pour spécifier la part de pourcentage.
3.16.1.5 Zone 1, 2 ou 3 > Plus > Test Le test des réglages sélectionnés est une fonction évidemment nécessaire de l'installation. Avec la fonction Test, le robot de tonte se déplace le plus loin possible du câble guide conformément à la largeur de couloir choisie. 3.16.1.6 Test : Area 1, 2 or 3 Pour tester les réglages sélectionnés : 1. Placez le robot de tonte dans la station de charge. 2. Utilisez les touches fléchées vers le bas et les flèches droite/gauche pour sélectionner la zone à tester dans l'écran Aperçu de la configuration de la zone de tonte. Appuyez sur OK. 3. Sélectionnez Plus, puis appuyez sur OK. 4. Sélectionnez Test, puis appuyez sur OK. 5. Appuyez sur START et fermez le capot. 6. Le robot de tonte quitte alors la station de charge et commence à suivre le câble guide jusqu'à la zone éloignée. Vérifiez si le robot de tonte peut suivre le câble guide tout au long de la distance requise. 7. Le test est validé lorsque le robot de tonte peut suivre le câble guide jusqu'au point de départ requis sans rencontrer aucun problème. 3.16.1.7 Comment mesurer la distance jusqu'à une zone éloignée 1. Placez le robot tondeuse dans la station de charge. 2. Dans la fonction de menu Area 1, 2 or 3 > À quelle distance ?, saisissez une distance qui dépasse avec certitude le chiffre réel. La distance maximale pouvant être saisie est 500 mètres. 3. Sélectionnez Area 1, 2 or 3 > Plus > Test, puis appuyez sur OK. 4. Appuyez sur START et fermez le capot. 5. Appuyez sur STOP dans la position requise. La distance est désormais indiquée à l'écran. Ce chiffre peut être désormais enregistré dans Area 1, 2 or 3 > À quelle distance ?.

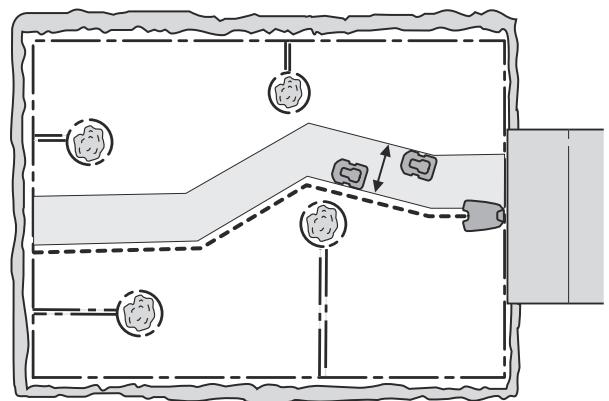

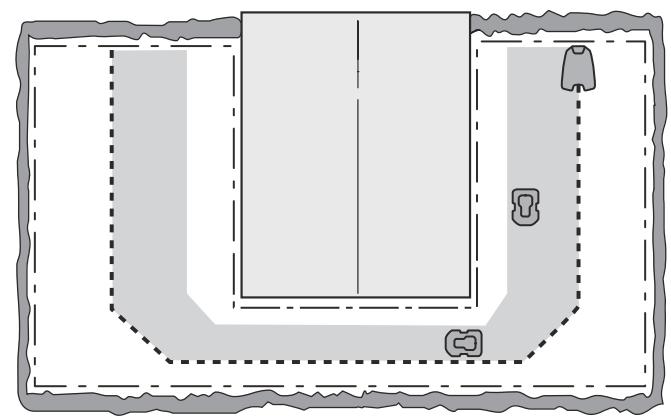

La largeur guide est la mesure de la distance à partir du câble guide/périphérique que le robot de tonte peut parcourir lorsqu'il le suit vers et depuis la station de charge. La zone à côté du câble empruntée par le robot de tonte s'appelle Couloir.
Le robot de tonte ajuste la largeur de couloir en fonction de la taille de la zone de travail lorsqu'il suit le câble guide. Le mécanisme automatique intégré permet au robot de tonte de varier la distance le séparant du câble selon l'endroit où il se trouve dans la zone de travail. Par exemple, il diminue automatiquement la largeur du couloir dans les passages étroits.
Cette fonction permet de réinitialiser un réglage au réglage d'usine. Pour réinitialiser un réglage de zone, sélectionnez Area 1, 2 or 3 > Plus > Réinitialiser en utilisant les touches fléchées gauche et droite, puis appuyez sur OK.
Utilisez les touches fléchées pour spécifier la valeur souhaitée. Le réglage d'usine est 9.
Normalement, le robot de tonte quitte la station de charge dans une direction comprise dans un secteur allant de 90° à 270°. En modifiant les angles de sortie, le robot de tonte peut atteindre plus facilement la zone de travail la plus étendue si la station de charge est placée dans un passage.

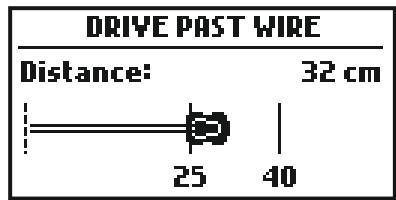

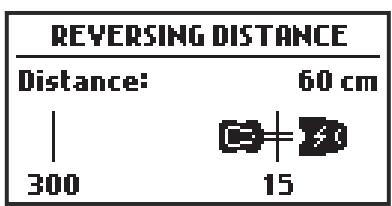

L'avant du robot de tonte passe toujours le câble périphérique à une distance spécifique avant que le robot ne tourne. La distance est par défaut de 32 cm mais elle peut être modifiée si nécessaire. Vous pouvez choisir un chiffre entre 25 et 40. Notez que la distance donnée est uniquement une valeur approximative et est fournie à titre indicatif. En réalité, la distance réelle à laquelle le robot de tonte passe le câble périphérique peut varier. Indiquez le nombre de centimètres que vous souhaitez pour le câble périphérique et appuyez sur OK.

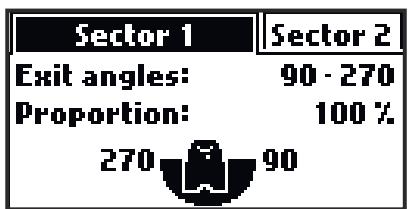

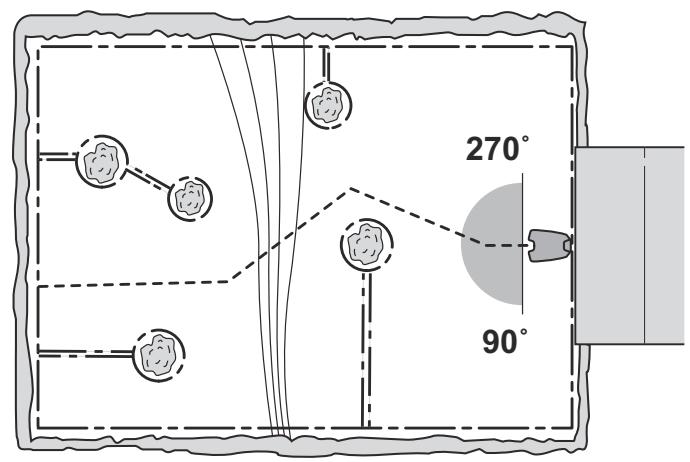

3.16.2.4 Angles de sortie > Secteurs Le robot de tonte peut être défini pour 1 ou 2 secteurs de sortie. Si la station de charge est située dans un passage, 2 angles de sortie, par exemple 70°-110° et 250°-290°, peuvent être utilisés. Lorsque 2 angles de sortie sont utilisés, il faut aussi spécifier la fréquence à laquelle le robot de tonte doit quitter la station de charge dans le Secteur 1. Pour cela, utilisez la fonction Proportion en indiquant d'abord un pourcentage. Par exemple, un pourcentage de 75 % signifie que le robot de tonte quitte la station de charge par le Secteur 1 dans 75 % des cas et par le Secteur 2 dans 25 % des cas. Utilisez le clavier numérique pour spécifier les angles requis en degrés pour les secteurs et la proportion en pourcentage. 3.16.2.5 Distance de recul Cette fonction vous permet de contrôler la distance que le robot de tonte doit parcourir en quittant la station de charge avant de commencer à tondre. Elle s'avère 30 - Installation
AAAA-MM-JJ (année-mois-jour) MM-JJ-AAAA (mois-jour-année) JJ-MM-AAAA (jour-mois-année) Appuyez sur OK pour quitter. Pour sélectionner une langue : Placez le curseur sur la langue requise, puis appuyez sur OK.
Cette fonction vous permet de sélectionner le pays dans lequel votre robot de tonte est utilisé.
Les réglages suivants ne sont toutefois pas modifiés : • • • Le menu À propos fournit des informations relatives au modèle du robot de tonte, à son numéro de série et aux différentes versions de logiciels disponibles.

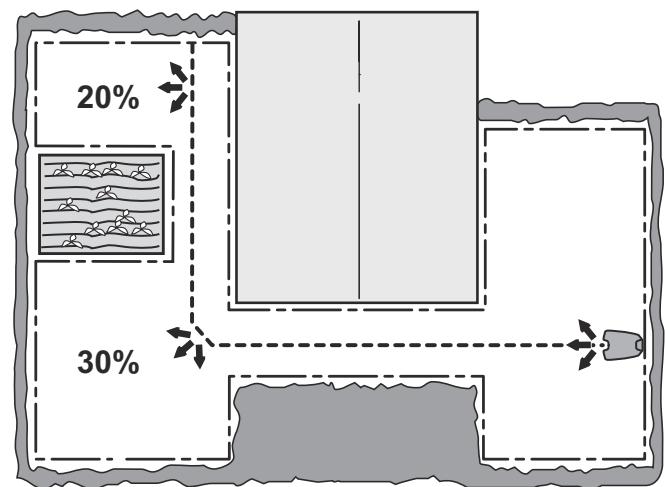

Chaque jardin requiert des réglages différents. Les pages suivantes présentent quelques exemples de disposition de jardins, avec des suggestions d'installation et de réglages. Sauf mention contraire, dans les exemples de jardin suivants, les paramétrages de minuterie recommandés peuvent être appliqués au modèle R100Li, R100LiC. Vous trouverez une aide plus approfondie pour l'installation sur www.gardena.com. Sélectionnez le pays, puis accédez aux pages de support pour obtenir plus d'informations et de vidéos. Remarque: Les réglages par défaut du robot de tonte ont été sélectionnés pour fonctionner dans le plus grand nombre de jardins possible. Les réglages ne doivent être ajustés qu'en cas de conditions d'installation spéciales.

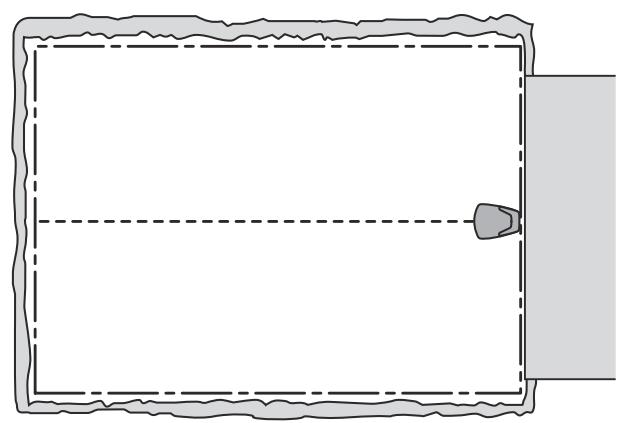

Configuration de la zone de tonte
Configuration de la zone de tonte
Configuration de la zone de tonte
Configuration de la zone de tonte
AVERTISSEMENT: N'utilisez jamais le robot tondeuse quand des personnes, en particulier des enfants, ou des animaux domestiques, se trouvent dans la zone de tonte.

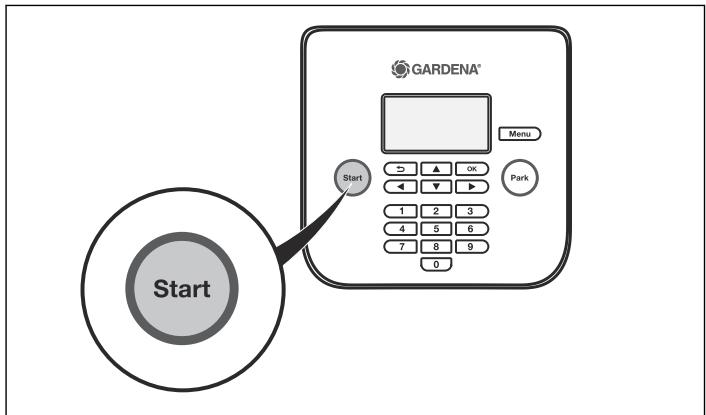

• Appuyez sur le bouton DÉMARRAGE.
Remarque: Pour faire démarrer le robot tondeuse, appuyez toujours sur le bouton START avant de fermer le capot.
Lorsque vous appuyez sur le bouton START, les modes de fonctionnement suivants peuvent être sélectionnés : • Si le robot de tonte se charge en mode Zone secondaire, il se chargera complètement, s'éloignera de 50 cm environ et s'arrêtera. Cela indique qu'il est chargé et prêt à tondre. Si la zone de travail principale doit être tondue après la charge, il convient de basculer en mode de fonctionnement Zone principale avant de placer le robot de tonte dans la station de charge.
Tous les réglages de la minuterie peuvent être temporairement suspendus en sélectionnant Suspendre la minuterie. Il est possible de suspendre la minuterie pendant 24 h ou 3 jours.
Lorsque vous appuyez sur le bouton PARK, les modes de fonctionnement suivants peuvent être sélectionnés. 5. Sélectionnez le mode de fonctionnement souhaité. Consultez la section Mode de fonctionnement Démarrer à la page 38. 6. Fermez le capot dans les 10 secondes.
Toutefois, le robot de tonte ne fonctionne pas pendant la période de veille prédéfinie.

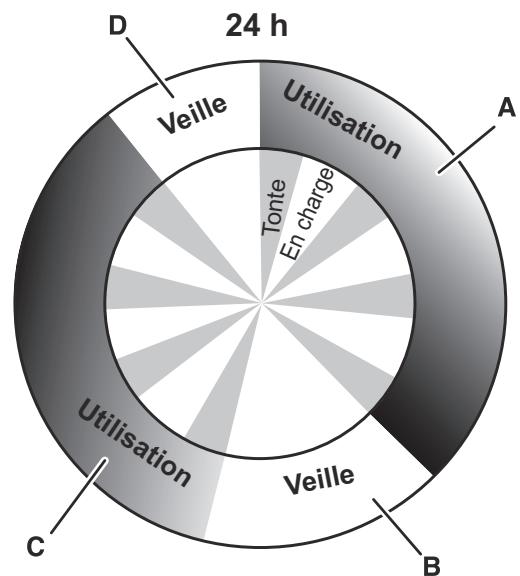

Les durées mentionnées dans cet exemple peuvent être appliquées au modèle GARDENA R130Li, R130LiC, mais le principe est le même pour les autres modèles. Éteignez toujours le robot de tonte à l'aide de l'interrupteur principal s'il nécessite une maintenance ou si vous devez le sortir de la zone de travail.
Pour que votre pelouse ne soit pas tassée, utilisez la fonction de minuterie (voir Minuterie à la page 23).
Le robot tondeuse est programmé avec une période de veille prédéfinie en fonction du tableau relatif à la durée de veille. Cette période de veille peut par exemple être mise à profit pour arroser ou jouer sur la pelouse. Modèle 4.7.2 Pour programmer le minuteur Lorsque vous réglez la minuterie, tenez compte du fait que le robot tondeuse tond environ l'équivalent du
3. Un message sur l'écran d'affichage indique que la charge est en cours.

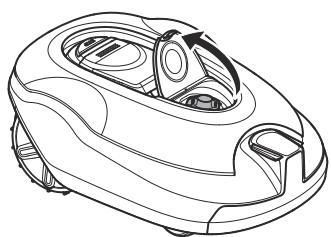

La hauteur de coupe peut varier de MIN (2 cm) à MAX (6 cm). Si l'herbe est haute, laissez le robot de tonte commencer à tondre à la hauteur de coupe MAX. Une fois l'herbe plus courte, vous pouvez abaisser progressivement la hauteur de coupe.

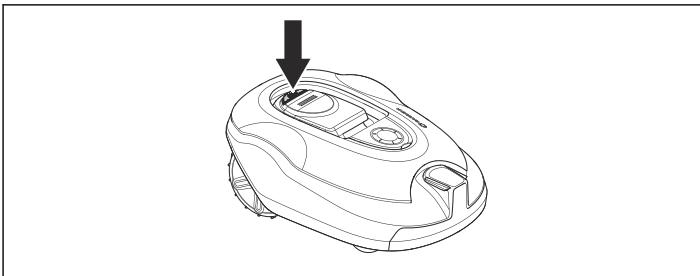

1. Appuyez sur le bouton STOP pour arrêter le robot de tonte. 2. Ouvrez le capot de réglage de la hauteur de coupe.
• Tournez dans le sens inverse des aiguilles d'une montre pour diminuer la hauteur de coupe. 4. Fermez le capot.
été faible, l'intervalle d'inspection peut être augmenté. Il est important que le disque de coupe tourne facilement. Les bords des lames doivent être intacts. La durée de vie des lames est très variable et dépend notamment des facteurs suivants : • • Remplacement des lames à la page 42 pour savoir comment remplacer les lames. AVERTISSEMENT: Portez des gants de protection.

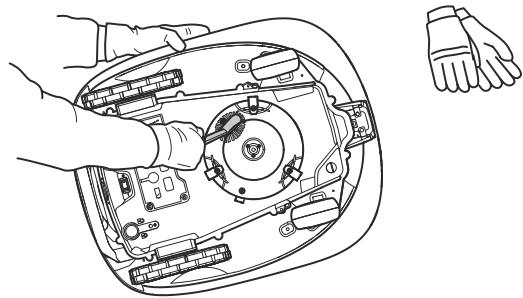

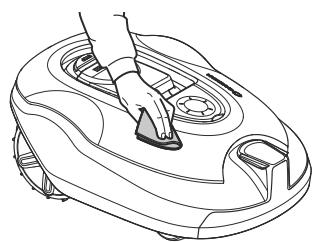

Nettoyez la partie inférieure du châssis. Brossez ou essuyez avec un chiffon humide.
Il est important que le robot de tonte soit toujours propre. Un robot dans lequel de grandes quantités d'herbe sont coincées ne sera pas aussi efficace sur des terrains en pente. Il est recommandé de le nettoyer à l'aide d'une brosse. REMARQUE: Ne nettoyez jamais le robot tondeuse avec un nettoyeur à haute pression ni à l'eau courante. N'utilisez jamais de solvants pour le nettoyage.

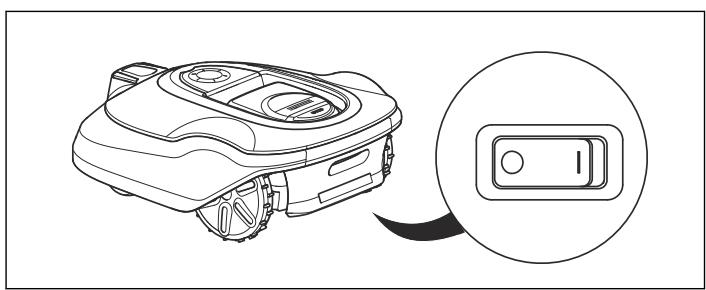

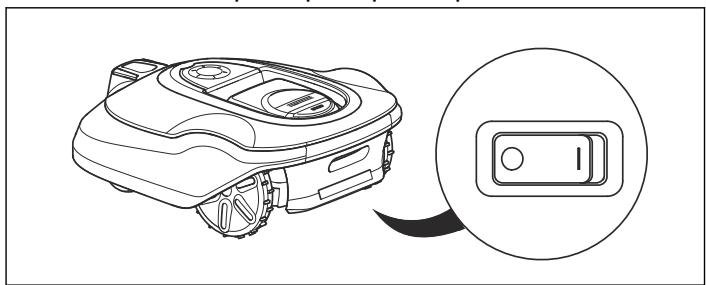

1. Placez l'interrupteur principal en position 0. 2. Relevez le robot tondeuse sur le côté. 3. Nettoyez le disque de coupe et le châssis à l'aide d'une brosse à vaisselle par exemple. En même temps, vérifiez si le disque de coupe tourne librement par rapport à la protection des pieds.
AVERTISSEMENT: Utilisez toujours des lames et des vis adaptées. GARDENA ne garantit la sécurité que pour l'utilisation des lames d'origine. Si vous ne remplacez que les lames et réutilisez la vis, la vis peut s'user ou se cisailler lors de la tonte. Les lames peuvent alors être projetées depuis la partie inférieure de la carrosserie et causer des blessures graves.
Le robot de tonte comporte 3 lames vissées dans le disque de coupe. Les 3 lames et vis doivent être remplacées en même temps pour que le système de coupe reste équilibré. Utilisez des lames d’origine GARDENA sur lesquelles le logo avec le H couronné est estampé, voir la section Conditions de garantie à la page 58.

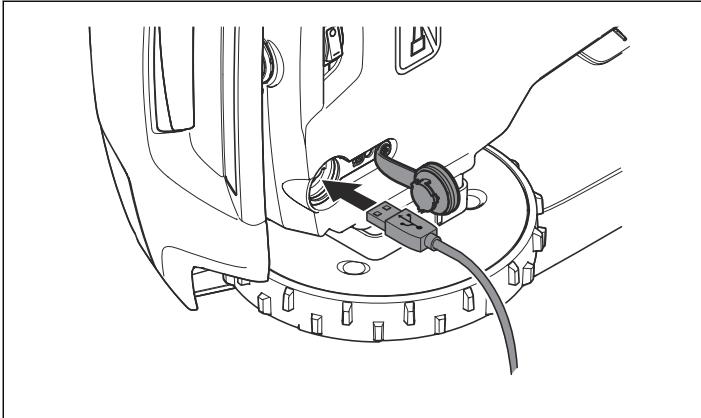

1. Branchez le câble USB entre l'ordinateur et le robot de tonte. a) Déposez la fiche de la prise de service sur la partie inférieure de la tondeuse. La prise de service est située près de l'interrupteur principal. b) Branchez le câble USB sur les ports USB de l'ordinateur. c) Branchez le câble USB sur la prise de service du robot de tonte. Le câble USB ne peut être branché que d'une seule façon.

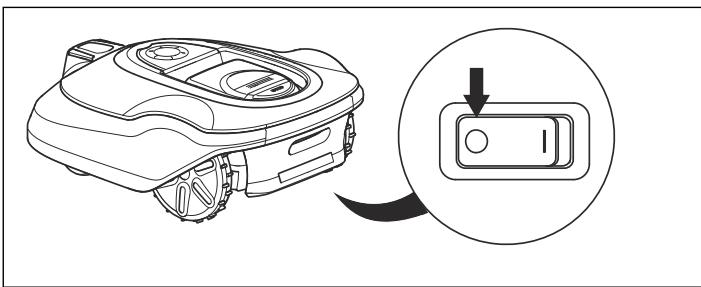

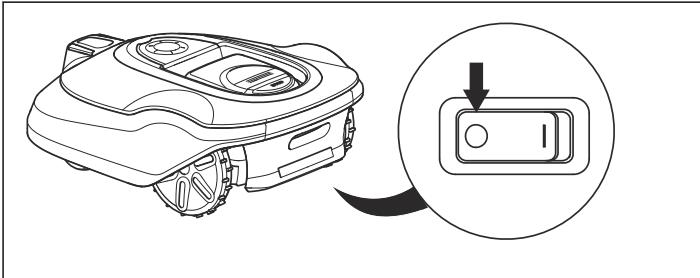

1. Placez l'interrupteur principal en position 0.

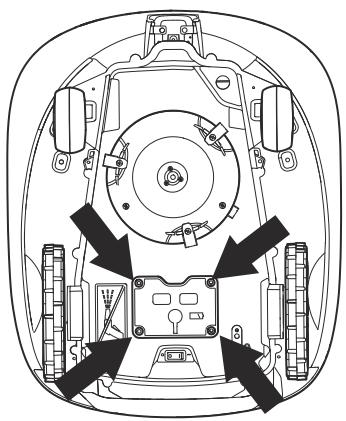

éviter de rayer le châssis et le capot. 3. Retirez les 3 vis. Utilisez un tournevis plat ou cruciforme.
3. Suivez les instructions de mise à jour du logiciel contenues dans votre e-mail. 4. Lorsque la programmation de la tondeuse est terminée, débranchez le câble USB et branchez la fiche de la prise de service. Si le joint de la fiche de la prise de service présente des dommages visibles, l'intégralité de la fiche doit être remplacée. Assurezvous que la fiche est entièrement verrouillée.
La batterie ne nécessite aucun entretien mais présente une durée de vie limitée de 2 à 4 ans. La durée de vie de la batterie dépend de la durée de la saison et du nombre d'heures d'utilisation du robot de tonte par jour. Une longue saison ou de nombreuses heures d'utilisation par jour impliquent un besoin de remplacer la batterie plus souvent.

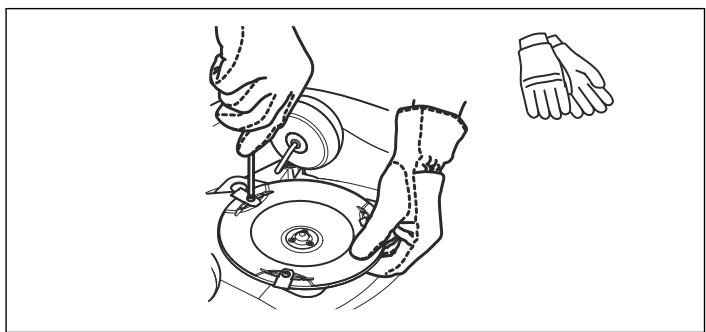

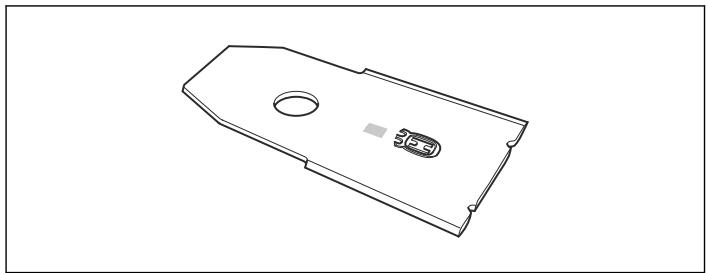

5. Fixez les nouvelles lames et vis. 6. Vérifiez que les lames bougent librement.
Si l'entretien est effectué par un représentant local GARDENA, alors le technicien télécharge les mises à jour logicielles disponibles sur le robot de tonte. Néanmoins, les propriétaires de robots de tonte GARDENA peuvent télécharger des mises à jour logicielles régulières depuis le site Web GARDENA et les installer sur leurs robots de tonte. Les utilisateurs enregistrés en seront informés par e-mail. Pour télécharger un nouveau logiciel, le robot de tonte doit
REMARQUE: La batterie doit être chargée complètement avant le stockage hivernal. Si la batterie n'est pas complètement chargée, cela pourrait l'endommager ou la rendre inutilisable.
AVERTISSEMENT: Utilisez uniquement les batteries d'origine recommandées par le fabricant. La sécurité du produit ne peut pas être garantie avec d'autres batteries. N'utilisez pas de batteries non rechargeables. L'appareil doit être déconnecté de l'alimentation secteur lors de la dépose de la batterie. 1. Basculez l'interrupteur principal sur 0. 2. Retournez le robot. Placez le robot de tonte sur une surface souple et propre pour éviter de rayer le châssis et le couvercle de l'écran. 3. Nettoyez autour du capot de la batterie. 4. Dévissez les quatre vis sur le capot de la batterie (Torx 20) et retirez-le.
• Test de fonctionnement de la tondeuse et de ses composants. Vérification et, si nécessaire, remplacement des pièces soumises à l'usure telles que les lames et les roulements. Test de la capacité de la batterie du robot ainsi qu'une recommandation de changement si nécessaire. Si nécessaire, le revendeur GARDENA local peut également mettre à jour le logiciel de votre robot de tonte, avec de nouvelles fonctions le cas échéant.
6. Branchez une nouvelle batterie d'origine en appuyant sur les connecteurs jusqu'à ce qu'elle soit en place. 7. Placez la batterie avec l'autocollant « Ce côté vers le bas » en bas au niveau de l'ouverture de la batterie. 8. Montez le capot de la batterie sans serrer les câbles. Si le joint du couvercle de la batterie est visiblement endommagé, le couvercle intégral de la batterie doit être remplacé. 9. Serrez soigneusement en croix les quatre vis du capot de la batterie (Torx 20).
Avant l'entreposage d'hiver, déposez votre robot de tonte chez un revendeur GARDENA local pour l'entretien. Un entretien hivernal régulier permet de maintenir le robot de tonte en bon état et de créer les meilleures conditions pour la nouvelle saison en évitant tout problème. 44 - Entretien Le disque de coupe repose dans un plan d'eau.
à l'alimentation électrique.

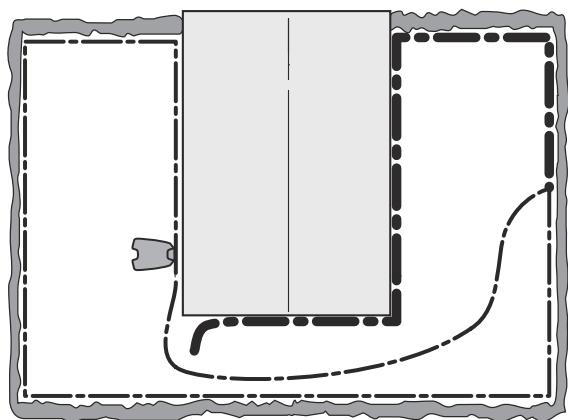

Le câble périphérique est croisé pour aller vers et en partant de l'îlot.
Installation à la page 27.
Dysfonctionnements causés par des objets métalliques (clôtures, armatures en acier) ou des câbles enterrés à proximité.
Le robot de tonte est coincé derrière de nom- Vérifiez l'absence d'obstacles susceptibles de breux obstacles. gêner le déplacement du robot de tonte à partir de cet endroit.
Le câble périphérique est posé dans la mauvaise direction autour d'un îlot.
Le robot de tonte distingue difficilement son signal de celui d'une autre installation de robot de tonte à proximité.
Batterie à la page 43.
Dégagez-le et remédiez à la cause du manque de traction. Si cela est dû à une pelouse humide, attendez qu'elle soit sèche avant d'utiliser le robot de tonte.
Surcharge moteur de roue, gauche
Un objet se situe sur le parcours du robot de tonte et l'empêche de quitter la station de charge.
Nécessite charge ma- Le robot de tonte est en mode de fonctionne- Placez le robot de tonte dans la station de nuelle ment Zone secondaire. charge. Ce comportement est normal et ne nécessite aucune action. Prochain démarrage hh:mm
à la durée de veille.
Heure & date à la page 31.
à la durée de veille.
Vérifiez que le corps de la tondeuse peut se déplacer librement autour de son châssis. Si le problème persiste, le message requiert l'intervention d'un technicien d'entretien agréé.
Alarme ! Tondeuse hors tension
Si le problème persiste, le message requiert l'intervention d'un technicien d'entretien agréé.
et connexion de la station de charge à la page 13. Le câble guide est cassé ou non branché.
Batterie à la page 43.
Coupure du câble guide.
Remplacez la partie endommagée du câble guide par un nouveau câble et utilisez un raccord d'origine pour la rallonger.
Mauvais réglage de largeur de couloir sur le câble périphérique. Consultez la section Câble périphérique à la page 14. La tondeuse a été lancée sur une Zone secondaire avec le réglage de Zone principale.
SensorControl. SensorControl adapte automatiquement le temps de tonte à la vitesse de pousse de la pelouse.
Vous trouverez une aide plus approfondie sur www.gardena.com. Si vous avez besoin d'une aide supplémentaire, contactez votre représentant GARDENA local. Voyant
Lumière bleue cligno- Le câble périphérique n'est pas raccordé à la Vérifiez si les connecteurs du câble périphéritante station de charge. que sont correctement montés sur la station de charge. Consultez la section Connexion du câble périphérique à la page 18. Coupure du câble périphérique.

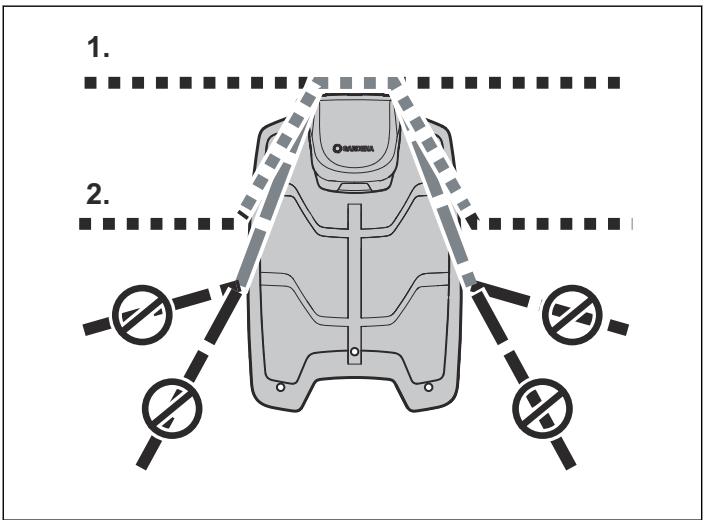

Pose du câble périphérique vers la station de
La station de charge se trouve sur une pente. Placez la station de charge sur une surface entièrement plane. Consultez la section Em-
& date à la page 31.
Contrôlez les lames et les vis et remplacezles si nécessaire. Consultez la section Pour remplacer les lames à la page 43.
GARDENA sont utilisées.
Minuterie à la page 23.
Le robot tondeuse cherche la station de char- Aucune action. Le disque de coupe ne tourne avance, mais le disge. pas quand le robot tondeuse recherche la que de coupe ne tourstation de charge. ne pas. Le robot tondeuse De l'herbe ou un corps étranger bloque le distond pendant des pé- que de coupe. riodes inhabituellement courtes entre La batterie est usée. des charges. Les temps de tonte et La batterie est usée. de charge sont tous les deux inhabituellement courts. Le robot tondeuse est stationné pendant des heures à la station de charge.
Consultez la section Nettoyage du robot de tonte à la page 42. Remplacez la batterie. Consultez la section Batterie à la page 43. Remplacez la batterie. Consultez la section Batterie à la page 43.
Le capot a été fermé sans que l'on ait préala- Ouvrez le capot, puis appuyez sur le bouton blement appuyé sur le bouton START. START avant de le refermer.
SensorControl. Si cela ne suffit pas, désactivez SensorControl.
La forme de la zone de travail nécessite l'utilisation de la Zone 1 à 3 pour permettre au robot de tonte d'accéder à toutes les zones éloignées.
Minuterie à la page 23.
Accumulation d'herbe au niveau du disque de Vérifiez que le disque de coupe tourne librecoupe ou autour de l'arbre du moteur. ment et facilement. Si ce n'est pas le cas, dévissez le disque de coupe et retirez l'herbe et les corps étrangers. Consultez la section Nettoyage du robot de tonte à la page 42.
Les coupures de la boucle de câble sont généralement le résultat de dégâts physiques accidentels sur le câble, provoqués par exemple par le jardinage avec une pelle. En cas de gel profond, le simple déplacement de pierres coupantes dans le sol peut endommager le câble. Les coupures peuvent aussi être dues à une tension excessive du câble pendant l'installation. Le fait de tondre l'herbe trop court juste après l'installation peut aussi endommager l'isolant du câble. Des dommages sur l'isolant peuvent ne causer des dysfonctionnements qu'au bout de plusieurs semaines, voire plusieurs mois. Pour l'éviter, sélectionnez toujours la hauteur de coupe maximale dans les premières semaines qui suivent l'installation, puis abaissez la hauteur de coupe d'un cran toutes les deux semaines jusqu'à obtenir la hauteur de coupe souhaitée. Une épissure défectueuse de la boucle du câble peut aussi entraîner des perturbations plusieurs semaines après qu'elle a été effectuée. Le raccord peut être défectueux par exemple si le raccord d'origine n'a pas été suffisamment serré à l'aide d'une pince ou si un raccord de moins bonne qualité que le raccord d'origine a été utilisé. Vérifiez d'abord tous les raccords connus avant de poursuivre le dépannage.
La méthode suivante ne fonctionne pas si le mode ECO est activé. Vérifiez d'abord que le mode ECO est désactivé. Consultez la section Mode ECO à la page 30. 1. Assurez-vous que le voyant de la station de charge clignote en bleu, ce qui indique une coupure du câble périphérique. Consultez la section Voyant de la station de charge à la page 50.

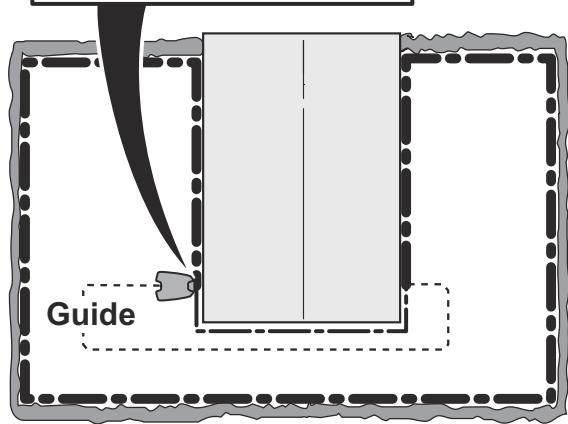

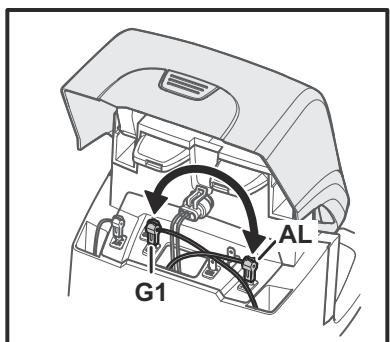

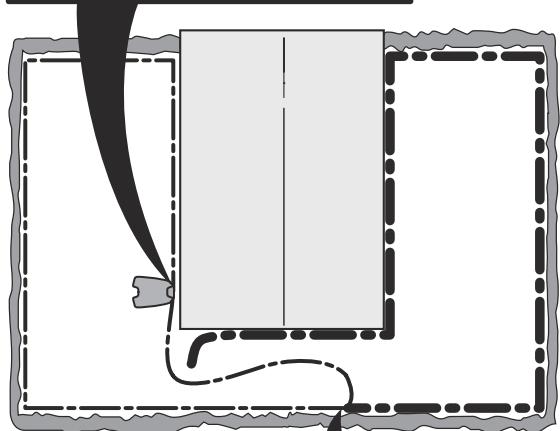

Si le voyant est vert en continu, cela signifie que la coupure se trouve quelque part sur le câble périphérique entre AL et là où le câble guide est raccordé avec le câble périphérique (ligne noire épaisse sur l'illustration).

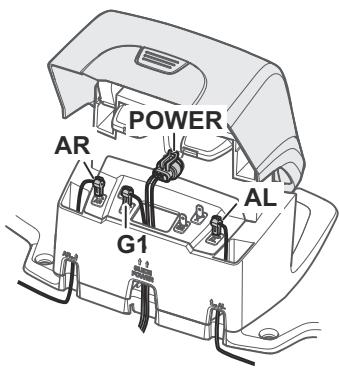

AR. Branchez une nouvelle boucle de câble sur AR. Branchez l'autre extrémité de cette nouvelle boucle de câble au milieu de la section du câble suspect.
5. Une fois la coupure trouvée, la partie endommagée doit être remplacée par un nouveau câble. Utilisez toujours des raccords d'origine.
REMARQUE: S'il n'est pas possible de ranger la station de charge à l'intérieur, elle doit rester connectée au secteur, au câble périphérique et aux câbles guides tout l'hiver.
Nettoyage du robot de tonte à la page 42. Pour garantir la fonctionnalité et la durée de vie de la batterie, il est important de charger le robot de tonte avant de le remiser pendant l'hiver. Placez le robot de tonte dans la station de charge en laissant le capot ouvert, jusqu'à ce que l'icône de batterie sur l'écran indique que la batterie est complètement chargée. Mettez ensuite l'interrupteur principal en position 0. Vérifiez l'état des consommables, comme les lames et les roulements de la roue arrière. Remplacez-les si nécessaire pour garantir le bon état du robot de tonte avant la saison suivante. Remisez le robot de tonte posé sur ses roues et mettezle dans un endroit sec, à l'abri du gel, de préférence dans son emballage d'origine. Vous pouvez également accrocher le robot de tonte sur un support mural GARDENA d'origine. Contactez votre représentant GARDENA local pour plus d'informations sur les supports muraux. REMARQUE: La batterie doit être chargée complètement avant le stockage hivernal. Si la batterie n'est pas complètement chargée, cela pourrait l'endommager ou la rendre inutilisable.
GARDENA indique que ce produit ne peut pas être traité comme un déchet ménager ordinaire. Il convient plutôt de l'envoyer dans un centre de recyclage adapté pour y faire recycler ses composants électroniques et ses batteries. La batterie doit être retirée du produit avant de mettre celui-ci au rebut. En prenant correctement soin de ce produit, vous contribuez à compenser l'éventuel effet négatif sur l'environnement et les personnes, qui autrement pourrait être engendré par la mauvaise gestion de la mise au rebut du produit. Pour obtenir de plus amples informations sur le recyclage de ce produit, contactez votre municipalité, votre service des ordures ménagères ou le magasin où vous avez acheté ce produit.
Pour la dépose de la batterie du robot de tonte, consultez la section Remplacement de la batterie à la page 44.
Stockez la station de charge et l'alimentation électrique à l'intérieur. Le câble périphérique et le câble guide peuvent rester dans le sol. 1. Débranchez l'alimentation de la station de charge. 2. Déverrouillez le connecteur et tirez dessus pour l'extraire. 3. Déconnectez les contacts des câbles périphérique et guide de la station de charge.
50636-2-107:2015. La puissance acoustique garantie comprend une variation dans la production ainsi qu'une variation du code du test de 1-3 dB(A).
Dommages provoqués par l'utilisation d'une batterie qui ne serait pas d'origine GARDENA. Dommages provoqués par l'utilisation de pièces de rechange et d'accessoires autres que ceux d'origine GARDENA, tels que les lames et le matériel d'installation. Dommages sur la boucle du câble. Dommages causés par des changements ou modifications non-autorisés sur le produit ou sur son alimentation.
Si une erreur survient avec le robot de tonte GARDENA, contactez votre représentant GARDENA local pour de plus amples instructions. Gardez le reçu et le numéro de série du robot de tonte à portée de main lorsque vous contactez votre représentant GARDENA local.
(l'année et la semaine sont clairement indiquées sur la plaque signalétique et suivies du numéro de série), sont conformes aux dispositions de la DIRECTIVE DU CONSEIL : •
émissions sonores et la largeur de tonte, consultez également la section Caractéristiques techniques à la page 56. L'organisme certifié 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, a délivré un rapport concernant l'évaluation de la conformité selon l'annexe VI de la Directive du Conseil 2000/14/CE du 8 mai 2000 « relative aux émissions sonores dans l'environnement ». Le certificat porte le numéro : 01/901/259 pour GARDENA R100Li, R100LiC, R130Li and R130LiC. Certificat portant le numéro pour GARDENA R160Li and R160 LiC. Directive relative aux équipements radio 2014/53/UE. Les normes harmonisées suivantes ont été appliquées : •
Notice Facile
