Intitulé	Description
Type de produit	Talkie-walkie bi-bande PMR446 et LPD
Caractéristiques techniques principales	16 canaux PMR446, 69 canaux LPD, portée jusqu'à 10 km en conditions optimales
Alimentation électrique	Batterie rechargeable Li-ion 1500 mAh
Dimensions approximatives	120 x 55 x 35 mm
Poids	Environ 200 g (avec batterie)
Compatibilités	Compatible avec tous les appareils PMR446
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Puissance	500 mW
Fonctions principales	Communication bidirectionnelle, fonction de scan, fonction de verrouillage des touches, alarme, lampe de poche intégrée
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter le fabricant pour les réparations
Sécurité	Utiliser uniquement les accessoires recommandés par le fabricant, respecter les réglementations locales sur l'utilisation des talkies-walkies
Informations générales utiles	Idéal pour les activités de plein air, les événements, et les communications à courte distance

FOIRE AUX QUESTIONS - G9 PLUS MIDLAND

Comment recharger la batterie du Midland G9 Plus ?

Pour recharger la batterie, utilisez le chargeur fourni avec l'appareil. Branchez le chargeur sur une prise électrique et connectez-le à la prise de recharge de l'appareil.

Comment régler le volume du Midland G9 Plus ?

Pour régler le volume, utilisez le bouton de volume situé sur le côté de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si le Midland G9 Plus ne capte pas de signal ?

Vérifiez que l'appareil est allumé et que vous êtes dans une zone avec une bonne couverture. Assurez-vous également que l'appareil est réglé sur le même canal que l'autre appareil avec lequel vous souhaitez communiquer.

Comment changer le canal sur le Midland G9 Plus ?

Pour changer le canal, appuyez sur le bouton 'Menu', utilisez les flèches pour naviguer jusqu'à l'option 'Canal', puis sélectionnez le canal souhaité en appuyant sur le bouton 'OK'.

Le Midland G9 Plus est-il étanche ?

Le Midland G9 Plus a une certification IPX4, ce qui signifie qu'il est résistant aux éclaboussures d'eau, mais il n'est pas entièrement étanche. Évitez de l'immerger dans l'eau.

Comment réinitialiser le Midland G9 Plus aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu, sélectionnez 'Réglages', puis 'Réinitialiser'. Confirmez la réinitialisation pour restaurer les paramètres d'usine.

Quelle est la portée maximale du Midland G9 Plus ?

La portée maximale du Midland G9 Plus est d'environ 10 kilomètres en conditions idéales, mais cela peut varier en fonction des obstacles et des conditions environnementales.

Comment utiliser la fonction de scan sur le Midland G9 Plus ?

Pour activer la fonction de scan, appuyez sur le bouton 'Menu', naviguez jusqu'à l'option 'Scan' et activez-la. L'appareil scannera les canaux pour détecter les communications actives.

Le Midland G9 Plus peut-il être utilisé avec un casque ?

Oui, le Midland G9 Plus est compatible avec des casques audio dotés d'une prise jack standard de 3,5 mm. Branchez simplement le casque dans la prise correspondante.

Comment vérifier l'état de la batterie du Midland G9 Plus ?

L'état de la batterie peut être vérifié en regardant l'indicateur de batterie sur l'écran de l'appareil. Un symbole de batterie plein indique une charge complète, tandis qu'un symbole vide indique que la batterie doit être rechargée.

MODE D'EMPLOI G9 PLUS MIDLAND

* En fonction du terrain

MIDLAND

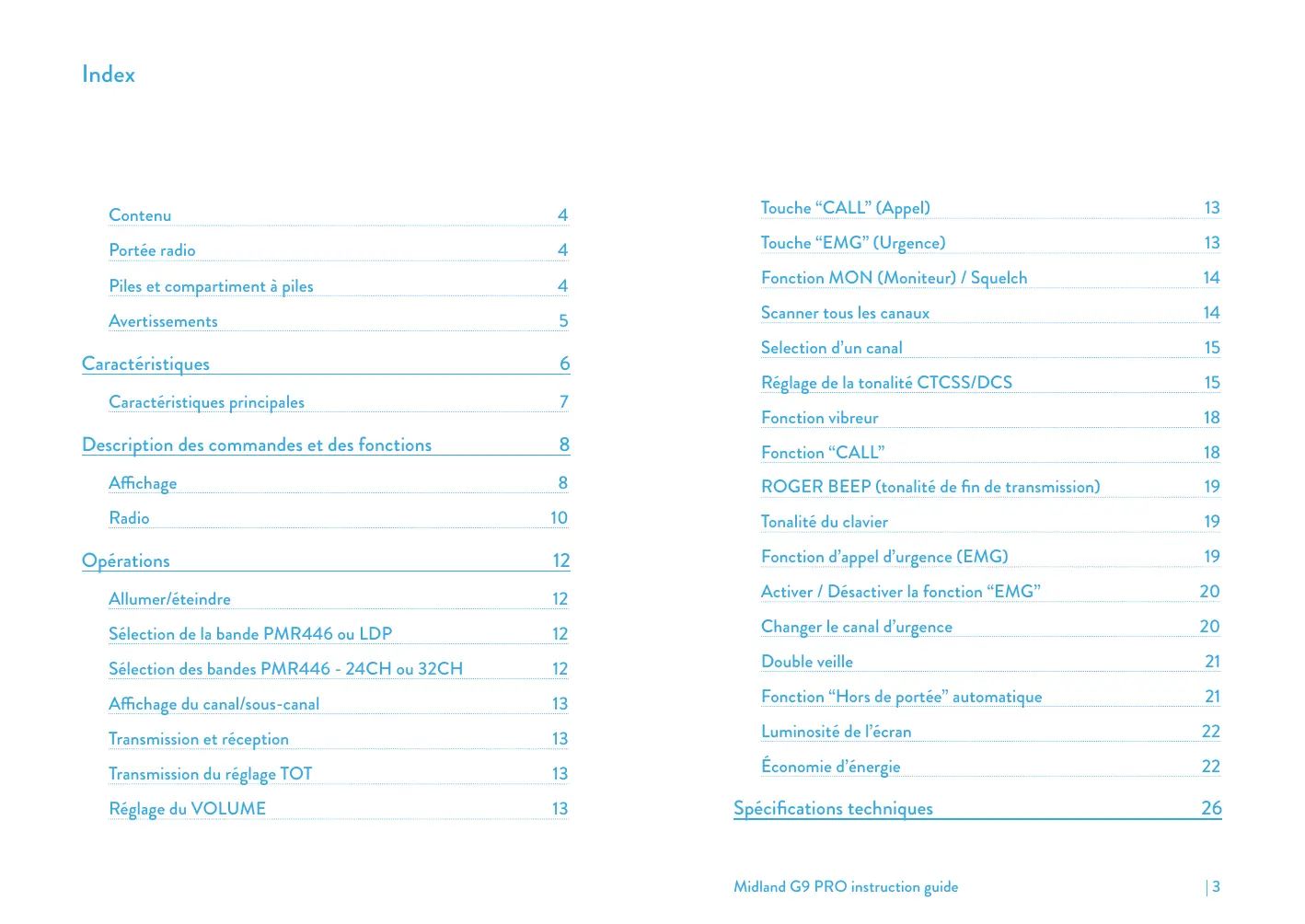

Index

Contenu 4

Portee radio 4

Piles et compartmenten à piles 4

Avertissements 5

6

7

Description des commandes et des fonctions 8

Affichage 8

Radio 10

Opérations 12

Allumer/eteindre 12

Sélection de la bande PMR446 ou LDP 12

Sélection des bandes PMR446 - 24CH ou 32CH 12

Affichage du canal/sous-canal 13

Transmission et réception 13

Transmission du réglage TOT 13

Réglage du VOLUME 13

Touche "CALL" (Appel) 13
Touche "EMG" (Urgence) 13
Fonction MON (Moniteur) / Squelch 14
Scanner tous les canaux 14
Selection d'un canal 15
Réglage de la tonalité CTCSS/DCS 15
Fonction vibreur 18
Fonction "CALL" 18
ROGER BEEP (tonalité de fin de transmission) 19
Tonalité du clavier 19
Fonction d'appld'urgence (EMG) 19
Activer / Déactivier la fonction “EMG” 20
Changer le canal d'urgence 20
DoubleVeille 21
Fonction "Hors de portée" automatique 21
Luminosité de l'écran 22
Economie d'energie 22
Spcifications techniques 26

Merci d'avoir choisi Midland! Midland G9 PRO est un émetteur-recepteur portatif utilisable gratuitement dans presque tous les pays européens.

Contenu

x1 Chargeur de bureau 1 position

x1 Adaptateur mural

La portée maximale dépend de la nature du terrain et est obtenu lors d'une utilisation dans un espace ouvert.

Certain facteurs environnementaux tels que les arbres, les batiments et autres obstacles peuvent ALTERER la portée maximale de l'appareil. À l'intérieur d'une voiture ou d'une construction métallique, la portée peut également être réduite. Normalement, la portée radio en ville, avec des batiments ou d'autres obstacles, est d'environ 1 ou 2km . Dans les espaces ouverts mais avec des obstacles tels que des arbres, des feuilles ou des maisons, la portée maximale possible est d'environ 4 à 6km . En zone dégagée, sans obstruction et à vue, comme par exemple en montagne, la portée radio peut dépasser 12km .

Piles et compartmente à piles

L'émetteur récepteur est compatible avec les piles suivantes:

• 4 piles rechargeables incluses dans la boîte
• 4 × piles alkaline AA (optionnelle)
• Pack batterie Ni-Mh modèle PB-ATL/G7 (optionnel)
• Pack batterie Li-lon modele PB-PRO (optionnel)

Pour ouvrir le compartment à piles: déverrouillez le loquet du couvercle du compartment à pile situé sur la partie inférieur du dos de l'appareil puis glissez delicatement le couvercle. Insérez les piles en respectant la polarité et replacez le couvercle.

Attention: les piles doivent être recharges avant la première utilisation.

Avertissements

• BATTERIES - Respectez scrupuleusement les averissements relatifs aux piles indiqués dans les chapitres relatifs à la recharge.
• Ne pas ouvoir la radio! La mécanisme de précision et le système électrique de la radio exigent de l'expérience et du matériel spécialisé; pour la même raison, la radio ne doit enaucun cas être réalisée, car elle a déjà été étaconnée pour des performances maximales. L'ouverture non autorisée de l'émetteur–récepteur annulera la garantie.
• N'utilise pas de détergents, d'alcool, de solvants ou d'abrasifs pour nettoyer l'appareil. Utilisez juste un chiffon doux et propre. Si la radio est très sale, humidifiez légarement le chiffon avec un mélange d'eau et de savon neutre.

• Bande PMR446 étendue: grâce à une nouvelle procédure décrite ci-après, il est possible de fonctionner sur la bande traditionnelle PMR446 ou sur une nouvelle (8 canaux supplémentaires PMR446).
• Side Tone: silencieux de fin de transmission.
• Double PTT pour une puissance de sortie élevée ou faible: Midland G9 PRO est équipé d'une double touche PTT. Grace à cette fonctionnalité, il n'est possible d'utiliser la puissance élevée que lorsque cela est juste nécessaire, ce qui permet une réduction importante de la consommation de la batterie.
• Appel d'urgence: Midland G9 PRO est équipé d'un canal dédié aux urgences. Les communications radio se produit généralement entre deux utilisateurs ou plus qui sont régés sur le même canal: il est impossible de transmettre ou de receivevoir depuis / vers différents canaux. Mais grâce à la fonction «EMG», vous pouze également gardez un œil sur le canal d'urgence: tous les utilisateurs possédant un Midland G9 PRO peuvent communiquer sur le canal sélectionné et receivevoir / transmettre simultanément des messages d'urgence sur le canal dédié. Maintenez simplement le bouton +/EMG enforcé pendant 3 secondes et un appel d'urgence sera envoyé à tous les G9 PRO situés dans la zone de couverture: ils seront automatiquement raccordés sur le canal «EC» (canal d'urgence).
• Fonction Hors de portée manuelle: En appuyant deux fois sur le bouton +/EMG, vous vérifierez si d'autres radios se trouvent à portée de votre(AP)pareil.
• "Vox TalkBack": si une radio transmet en continu en VOX, le Vox TB arrêtera automatiquement la transmission après 20 secondes pour permettre aux autres utilisateurs de transmettre également.

principales

8 nouveaux canaux PMR446
32 canaux PMR446 (16+16 pré-programmés)
- Bande de fréquence élargie: de 446.00625 à 446.19375MHz
- Puissant haut-parleur
Large écran LCD
- Weatherproof IPX4
Double PTT pour transmettre en puissance haute ou basse
Emergency call function
- Silencieux bruit à fin d'émission
38 tonalités CTCSS et 104 DCS
- VOX ajustable sur 3 niveaux et avec "TalkBack"
- Alimentation: 4 piles 1800mAh AA Ni-MH, pack batterie 800mAh ou Li-lon (optionnel)
Haute/basse puissance
Vibreur
- Verrouillage clavier
Double veille
- SCAN
Moniteur
Hors de portée
- Économie d'énergie automatique
Indicateur de batterie faible
Puisstance: 500mW (PMR446); 10mW (LPD)
- Température de travail: de -20° à +55°C
- Prise accessoires 2 broches

Description des commandes et des fonctions

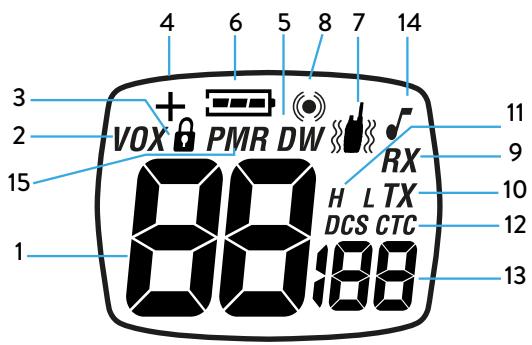

Affichage

Votre Midland G9 PRO vous informe en permanence de son etat de fonctionnement grâce à un écran à cristaux liquides. Les symboles et leurs paramétres correspondants qui peuvent apparaitre en fonction de l'etat de fonctionnement de l'appareil sont décrites ci-après:

1.	88	Ces deux gros chiffres indiquent le canal sélectionné
2.	VOX	Fonction VOX activée
3.	a	Verrouillage du clavier activé
4.	+	Fonction EMG activée
5.	DW	Double veille (DUAL WATCH) activée
6.	=	Indique l'état de la batterie
7.	/	Vibreur activé
8.	◎	Indique si la fonction automatique “hors de portée” perd le contact avec les autres radios
9.	RX	Mode réception
10.	TX	Transmission en cours (PTT enfoncé)
11.	H(High) L (Low)	Sélection de puissance haute ou basse. La puissance de sortie du gros PTT dépend de votrechioix préalable.
12.	DCS CTC	Indique le type de sous-canal sélectionné
13.	88	Ces trois petits chiffres indiquent le code des tonalités CTCSS / DCS sélectionnées (1-38 / 1-104)
14.	√	Roger Beep activé
15.	PMR	Ce symbole indique que la radio fonctionne sur les nouvelles canaux PMR446.

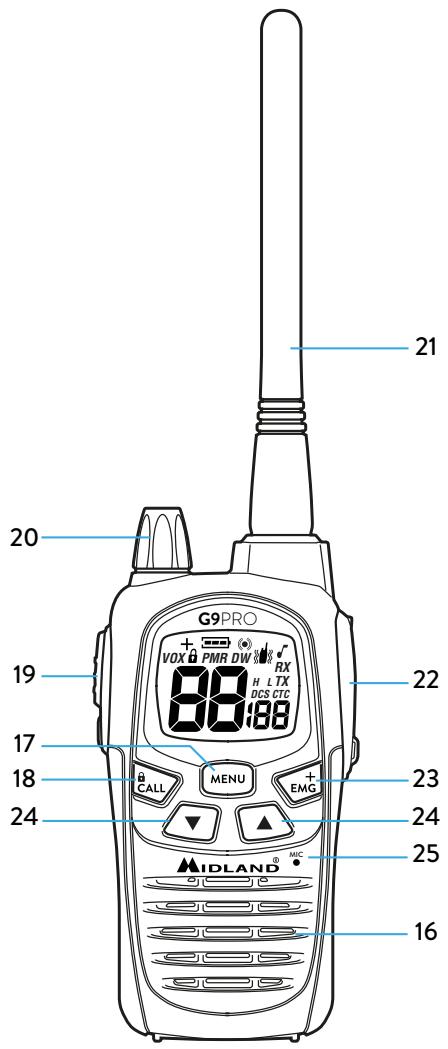

1. Haut-parleur integre L'enceinte est logee ici.
2. MENU Appuyez sur cette touche pour acceder au menu de la radio.
3. CALL/6 Envoyer un appel sur le canal sélectionné. Si vous maintenance le bouton enforcé pendant environ 5 secondes, le verrouillage du clavier est activé.
4. PTT (push to talk) La touche PTT a une double fonction, il est composé de 2 parties: le côté le plus grand de la touche PTT, permet d'envoyer avec une puissance faible ou élevée (en fonction du réglage du MENU); tandis que le petit PTT (Boost) permet d'émettre toujours avec une puissance élevée.
5. VOLUME Allumer/eteindre et ajuster le volume.
6. ANTENNE Reçoit et transmet des signaux radio.
7. Prise accessoires (sous cache de protection) Pour connecter des périhériques audio externes tels que des microphones, des chargeurs, etc. (2-broches)
8. +/EMG Activer les fonctions "appeil d'urgence" (EMG) et "Hors de portée" (OUT OF RANGE).
9. ▲▼ Pour changer les réglages depuis le MENU
10. Microphone intégré Le son est capté par le microphone ici.

Opérations

Allumer/Éteindre

Pour allumer l'appareil, tournez le bouton VOLUME dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un déclic. Pour éteindre l'émetteur-récepteur, tournez le bouton dans le sens anti-horaire.

Sélection de la bande PMR446 ou LDP

Midland G9 PRO (Bi-bande) est préréglé en usine sur la bande PMR446. Pour passer sur la bande LPD, maintenez la touche MENU enforcée jusqu'à ce que l'écran LCD affiche le canal «1». Pour revenir à la bande PMR446, maintenez la touche MENU enforcée jusqu'à ce que l'écran LCD affiche «P1». Cette procédure désactive la fonction “+”; par conséquent, si vous changez de bande de fréquence, pensez à réactiver la fonction Urgence (voir le paragraph “Fonction d'appeil d'urgence”).

Sélection des bandes PMR446 - 24CH ou 32CH

G9 PRO peut fonctionner sur deux bandes PMR446 grâce à une procédure simple décrite dans ce chapitre: une bande traditionnelle avec 24 canaux et une nouvelle avec 32 canaux.

• Avec la bande à 24 canaux il est possible de communiquer avec toutes les radios travaillant sur la bande active 446Mhz-446.1Mhz.
• Alors qu'vec la bande à 32 canaux, la bande de fonctionnement est etendue jusqu'à 446.2Mhz.

Lorsque G9 PRO est régèle sur les "nouveaux canaux", l'écran affichera "PMR". Comment activer les bandes PMR446

• Éteindre la radio
• Allumez-la en appuyant sur MENU et +/EMG
  L'affichage montrera "--
• Appuyez sur les touches suivantes dans le bon ordre: - MENU -▲; le symbole “-” sur l'écran sera replacé par une série de “o”.

En cas de mauvaise séquence, G9 PRO quittera la méthode.

• A la fin de la série, l'écran affichera la bande de fréquence actuellément utilisée. Maintenant, vous pouvez selectionner "P8"(bande traditionnelle) ou "P16"(nouvelle bande) au moyen des touches ▲/▼
• Appuyez sur le PTT pour confirmer votre sélection.

Affichage du canal / sous-canal

Pour afficher momentarilyé le canal PMR446 et le sous-canal utilisé dans les canaux prérégles, allez au canal souhaïte (de 9p à 24p - bande traditionnelle) ou de 17p à 32p (nouvelle bande) et maintenez enforcé pendant 3s.

Transmission et réception

Tpour transmettre, maintenez le bouton PTT fermement enfoncé. Attendez une fraction de seconde, puis parlez normalement en direction du microphone; TX apparaitra à l'écran.

Lorsque you've terminé, relâchéz le PTT.

Lorsque la radio est en mode réception (PTT relâché), vous receivez automatiquement toute communication. RX sera affché.

Par défaut, la puissance de sortie définie est «H-high». Par conséquent,quelle que soit la touche PTT sur laquelle vous appuyez (petite ou grande), la transmission se fera avec une puissance élevée. Si vous utilisez un microphone externe, le PTT de celui-ci suivra le même réglage PTT que la radio.

Transmission du réglage TOT

La fonction TOT est utilisé pour éviter une transmission trop longue. Cette fonction bloque temporairement la transmission si la radio a été utilisée au-delà du temps maximal autorisé. Une fois la minuterie préréglée atteinte, la radio sera forcee en mode de réception.

Réglage du VOLUME

Tournez le bouton VOLUME jusqu'à atteindre le niveau sonore souhaité.

Touches "CALL" (Appel)

Appuyez sur la touche "CALL" pour envoyer un signal audio aux utilisateurs régles sur le même canal; vous pouvez désir parmi les 5 différentes sonneries.

Lorsque la fonction Urgence est activée (+ clignote à l'écran) garder appuyé +/EMG pendant 3s pour envoyez un appel d'urgence à d'autre G9 PRO situé dans votre zone.

La fonction Urgence est activée par défaut.

Verrouillage du clavier

Maintenir appuyé CALL/pendant 5 secondes; sera affiché comme confirmation. Seules les touches PTT, +/EMG et CALL/restent actives. Pour désactiver cette fonction, maintenez appuyé à nouveau CALL/pendant 5 secondes.

Fonction MON (Moniteur) / Squelch

Le bouton Moniteur sert à exclure temporairement le squelch, afin d'écouter les signaux trop faibles pour garder le squelch ouvert en permanence.

Pour activer la fonction moniteur, maintenez enforcé pendant environ 2 secondes les touches en même temps. Suivez la même procédure pour désactiver la fonction ou pour éteindre et allumer la radio..

Lorsque MON est actif, vous entendrez probabilité un bruit de fond constant.

Vous pouvez activer la fonction Moniteur uniquement si la fonction «Urgence» est désactivée.

Scanner tous les canaux

Midland G9 PRO peut rechercher automatiquement des signaux sur toutes les bandes en balayant les canaux en sequence rapide. Cette fonction est utile pour couver un canal actif.

Lorsqu'un signal est détecté, le scan s'interrompt sur ce canal pendant 5 se-
condes.

Appuyez sur pendant 2 secondes: le balayage va commencer.

Pour l'arrêté, appuyez sur le PTT: le Midland G9 PRO reviendra sur le canal à partir duquel le scan a commencé à l'origine.

Vous pouvez activer la fonction Scan uniquement si la fonction «Urgence» est désactivée.

Touche "MENU"

Les fonctions suivantes peuvent être sélectionnées depuis "MENU":

Sélection du canal
Reglage des tonalités CTCSS
Reglage des codes DCS
Sélection de puissance haute/basse (uniquement sur la bande PMR446)
VOX
Vibreur
Melodies d'appeel
Roger Beep
Tonalité du clavier
Canal d'urgence
Fonction "double veille"
Fonction "Hors de portée"

Sélection d'un canal

1. Appuyez sur le bouton MENU. Le numero du canal clignotera à l'écran.
2. Appuyez sur les touches ▲▼ pour sélectionner le canal souhaïte. PMR446 bande traditionnelle: de P1 à P8 et 9p de 24p (préprog.) PMR446 nouvelle bande: de 1 à 16 et de 17p à 32p (préprog.) LPD: de 1 à 69.

Pour passer des canaux PMR aux canaux LPD, maintenez la touche MENU enfoncée pendant 3 secondes..

1. Appuyez sur le PTT pour confirmer ou attendez 5 secondes.

Le canal P8 a été réglé en usine pour la fonction «Urgence» ; nous vous suggerons de ne pas l'utiliser pour des communications générales !

Réglage de la tonalité CTCSS/DCS

Les tonalités CTCSS et DCS permettent à la radio de communiquer uniquement avec les utilisateurs régés sur le même canal et ayant défini le même code. Pour chaque canal, vous pouvez définir jusqu'à 38 tonalités CTCSS et 104 tonalités DCS.

Ces tonalités peuvent être réglées sur les canaux suivants:

• Sur les 8 canaux principaux PMR446 (de P1 à P8) et sur les 69 canaux LPD.

Les canaux prééglés de 9p à 24p et de 17p à 32p ne peuvent pas être modifiés.

Activier les tonalités CTCSS:

1. Allumer l'appareil.
2. Sélectionnez le canal souhaïte en appuyant sur MENU et ▲▼.
3. Appuyez sur MENU jusqu'à ce que l'écran affiche CTC et que la tonalité CTCSS clignote à droite. ("of" = pas de code - paramètre par défaut).
4. Sélectionnez la tonalité CTCSS souhaïée en appuyant sur ▲▼.
5. Pour confirmer le réglage, appuyez sur le PTT ou attendez 5 secondes.

Désactiver les tonalités CTCSS:

Si vous ne souhaitez pas utiliser les tonalités CTCSS, précédez comme suit:

1. Sélectionnéz le canal souhaité
2. Appuyez sur la touche MENU jusqu'à ce que la tonalité CTCSS clignote à gauche de l'écran;
3. Sélectionnéz « of » au moyen des touches ▲▼.

Activier les codes DCS:

1. Allumer l'appareil.
2. Sélectionnez le canal souhaité en appuyant sur MENU et ▲▼.
3. Appuyez sur MENU jusqu'à ce que l'écran affiche DCS et que le code DCS clignote à droite. ("of" = pas de code - paramètre par défaut).
4. Sélectionnez le code DCS souhaité en appuyant sur ▲▼.
5. Pour confirmer le réglage, appuyez sur le PTT ou attende 5 secondes.

Le canal P8 avec la tonalité DCS 50 (P850) a été réglé en usine pour la fonction «Urgence», ne l'utilise pas pour des communications générales !!

Déspectiver les codes DCS:

1. Sélectionné le canal souhaïte.
2. Appuyez sur la touche MENU jusqu'à ce que le code DCS clignote à droite de l'écran.
3. Sélectionnez « of » au moyen des touches ▲▼.

Selection de puissance haute/basse (uniquement sur la bande PMR446)

1. Pour selectionner le niveau de puissance, appuyez sur la touche MENU jusqu'à ce que Pr. apparaisse
2. Utiliser pour selectionner L (low/basse) ou H (high/haute).
3. Pour confirmer votre sélection, appuyez sur le PTT ou attendendez 5s. Lorsque les batteries sont complètement chargées, la puissance maximale est de 500mW (ERP), tandis que la puissance minimale est de 10mW (ERP). Si vous radio doivent fonctionner à courte distance, vous pouvez seLECTIONner la puissance basse et ainsi prolonger la durée de vie de la batterie.

Sur les canaux LPD, la puissance de sortie est toujours de 10mW (ERP).

• Canaux PMR446: La sélection de puissance faible ou élevé influe sur l'utilisation de la touche PTT. Si vousCHOISSEZ "H" (haute puissance), en appuyant sur la touche PTT,quelle que soit sa partie, l'émetteur-recepteur émet avec une puissance élevée. Si vousCHOISSEZ «L» (faible puissance), en appuyant sur le gros PTT, l'émetteur-recepteur transmettra avec une faible puissance; en appuyant sur le petit PTT, il transmettra avec une puissance élevée.
• Canaux LPD: la sélection d'une puissance de sortie haute / basse n'est pas disponible sur les canaux LPD; les deux PTT transmettent toujours avec une puissance élevé.

ATTENTION: pour optimiser la durée de vie de la batterie, il est nécessaire de régler la puissance de sortie sur «L-low». De cette façon, en appuyant sur le PTT Boost, vous ne transmettez avec une puissance élevée que lorsque vous avez réellement besoin. comme par défaut, la puissance de sortie est «H-high», il est donc juste recommendé de changer ce paramètre en «L-low».

Fonction VOX

Midland G9 PRO permet des conversations mains libres via la fonction VOX: parlez simplement dans la direction du microphone et la communication sera automatiquement activée.

La sensibilité VOX peut être ajustée à 3 niveaux différents. Vous pouvez activer la fonction VOX avec ou sans accessoires. Le quatrième niveau est le Vox TalkBack: si une radio transmet en continu en VOX, le Vox TB arrête automatiquement la transmission après 20 secondes pour permettre la transmission aux autres utilisateurs également. Pour activer la fonction VOX, appuyez sur la touche MENU jusqu'à ce que VOX apparaisse à l'écran.

Utilisez les touches pour selectionner le niveau de sensibilité:

1. OF: Off;
2. 1: High (haut)
3. 2: Middle (moyen)
4. 3: Low (bas)
5. 4: Talk Back (avec une grande sensibilité)

Pour confirmer votre sélection, appuyez sur le PTT ou attendez 5 secondes.

Pour désactiver la fonction VOX, suivez la procédure indiquée ci-dessus et seLECTIONnez oF.

Fonction Vibreur

Midland G9 PRO est équipé de la fonction «Vibra-Call», qui fournit une alerte silencieuse pour les appeals entrants.

1. Pour activer cette fonction, appuyez sur le bouton MENU jusqu'à ce que l'écran affiche
2. Utilisez les touches désactiver ou activer cette fonctionnalité (on: activer, oF: désactiver).
3. Appuyez sur le PTT [11] pour confirmer ou attendez 5 secondes.

Fonction CALL (appeal)

Midland G9 PRO peut envoyer 5 tonalités d'applé différentes. Pour envoyer ce signal audio à d'autres utilisateurs, appuyez sur le bouton CALL/θ.

Pour sélectionner une tonalité d'appoint:

1. Appuyez sur MENU jusqu'à ce que «CA» et le code de tonalité actif s'affichent.
2. En appuyant sur vous entendrez les 5 melodies pré-étabies.
3. Appuyez sur le PTT pour confirmer ou attendez 5 secondes.

ROGER BEEP (tonalité de fin de transmission)

Lorsque vous relâchéz le PTT, la radio émettra un bip pour confirmer aux autres utilisateurs que leur transmission est terminée.

Sur le Midland G9 PRO cette fonction est désactivée en Usine.

Pour activer cette fonction:

1. Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche «rb of»,
2. Utilisez les touches ▲▼ pour sélectionné “on”; “rb on” sera affché;
3. Pour confirmer l'activation du Roger Beep, appuyez sur le PTT ou attendez 5 secondes.

Tonalité du clavier

Chaque fais que vous appuyez sur un bouton, vous entendrez un bip.

Pour désactiver les bips, suivez cette procédure:

1. Appuyez sur MENU jusqu'à ce que l'écran affiche «bP on».
2. Appuyez sur les touches jusqu'à ce que «bPof» soit affché.
3. Confirmez votre selection en appuyant sur le PTT ou attendendez 5s.

De cette façon, tous les bips et tonalités sont désactivés.

Pour activer le bip du clavier, repêtez cette procédure et Sélectionné «bP on».

Fonction appel d'urgence

Le Midland G9 PRO dédie un canal aux appeals d'urgence: tous les G9 PRO fonctionnant dans votre zone, même s'ils sont régliés sur des canaux différents, peuvent recevoir / transmettre des messages d'urgence sur ce canal.

Si vous maintenez le bouton + / EMG , les communications basculent automatiquement sur le canal d'urgence (l'écran indique“EC”). Un signal audio sera envoyé et tous les G9 PRO fonctionnant dans la zone de couverture iront automatiquement sur le canal d'urgence («EC»).

Si vous avez désacté cette fonction, vous ne receivez/transmettrez aucun appel d'urgence.

Lorsque la radio fonctionne sur le canal d'urgence (EC), toutes les touches, à l'exception des touches PTT et CALL, sont désactivées.

Le G9 PRO reviendra sur le canal utilisé une minute après la première transmission.

Pour revenir immédiatement, appuyez sur +/EMG. Maintenant, vous pouvez utiliser toutes les fonctions du menu.

Activer / Désactiver la fonction d'urgence

Lorsque vous allumez l'appareil, la fonction d'urgence est activée, mais vous pouvez la désactiver et la réactiver plus tard:

1. Appuyez sur MENU jusqu'à ce que l'écran affiche EC on.
2. Sélectionnez EC of en utilisant ▲▼
3. Confirmez votrechoix en appuyant sur le PTT ou attendez 5 secondes.

Lorsque la fonction d'urgence est activée (+ clignotant à l'écran), les fonctions suivantes ne peuvent pas être utilisées: Scan, Moniteur, Double veille, Hors de portée.

Changer le canal d'urgence

Le canal d'urgence préregle à l'origine est P8 DCS 50; mais vous pouvez le changer selon vos besoin.

Important: assurez-vous que la fonction d'urgence est active! (+ clignotant à l'écran). Si vous decide de changer le canal dédié à la fonction Urgence, n'oublie pas de faire la même chose pour toutes les radios!

1. Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche EC on.
2. Appuyez à nouveau sur MENU (affiché à l'écran) et seLECTIONnez le canal souhaité à l'aide des touches ▲▼.
3. Pour confirmer, appuyez sur le PTT ou attendeze 5 secondes.

important: assurez-vous que la fonction d'urgence est active! (+ clignotant à l'écran). Si vous decide de changer le canal dédié à la fonction Urgence, n'oublier pas de faire la même chose pour toutes les radios!

Pour rétablier le canal d'urgence d'origine (P8 DCS 50)

1. Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche EC on.
2. Appuyez à nouveau sur MENU et sélectionnez of
3. Pour confirmer, appuyez sur le PTT ou attendeze 5 secondes.

Si vous dédiez l'un des canaux standard à la fonction Urgence, pensez à vous en servir uniquement à cette fin, sinon vous causerez des interférences.

Fonction Hors de Portée manuelle

Cette fonction vous permet de savoir s'il ya des radios à votre portée.

En appuyant deux fois sur + / EMG , vous enverrez une demande d'accusé de réception à l'autre G9 PRO fonctionnant dans votre rayon et régle sur le même canal. Si une radio répond, cela signifie qu'elle se trouve à votre portée et vous receivez une tonalité sonore pour confirmation.

Cette fonction ne peut être utilisé que si la fonction « Hors de Portée Automatique » n'est pas active.

Double Veille

La double veille vous permet de surveiller en permanence deux canaux de votrechoix en même temps.

1. Appuyez sur le bouton MENU jusqu'à ce que l'écran affiche DW of.
2. Sélectionnez le deuxième canal à surveiller en appuyant sur ▲▼.
3. Pour confirmer votre sélection, appuyez sur PTT ou attendez 5 secondes.
4. L'écran affiche alternatively le canal utilisé et le second canal à sur-veiller.
5. Pour désactiver la fonction, appuyez simplement sur MENU.

Lorsque l'appareil détecte une transmission sur l'un des deux canaux, la double veille s'interrrompt temporairement et reste accordée pendant 5 secondes sur le canal correspondant, ce qui permet à l'utilisateur de répondre à un appel. ÀpRES cette pause, la double veille reprend.

Cette fonction ne peut être activée que si la fonction « Urgence» est désactivée.

Fonction Hors de Portée automatique

En réglant ce mode, une paire de G9 PRO transmet toutes les 30 secondes un code de contrôle de données. Dès que le contact entre les deux unités est perdu et qu'une radio ne recoit pas ce code de contrôle de données deux fois de suite, l'icone OUT se met à clignoter à l'écran et vous entendrez un bip sonore.

Cette fonction ne peut être activée que si la fonction « Urgence» est désactivée.

1. Appuyez sur MENU jusqu'à ce que l'écran affiche “OUT” et “Or of”, sclectionné “Or on” (activer) à l'aide des touches ▲▼.
2. Eteignez les deux radios.
3. Allumez-les en même temps.

Pour désactiver cette fonction:

1. Appuyez sur MENU jusqu'à ce que “OUT” et “Or on” s'affichent à l'écran;
2. Sélectionnez "Or of" (déactivé) à l'aide des touches ▲▼.
3. Confirmez votrechoix en appuyant sur le PTT ou attende 5 secondes.

Luminosité de l'écran

Si la luzière est insuffisante pour lire l'écran, appuyez brièvement sur +/EMG et l'éclairage de l'écran s'activera pendant environ 5 secondes. Chaque fois que vous appuyez sur MENU, l'écran s'allume automatiquement.

Économie d'énergie

La fonction d'économie d'énergie de la batterie permet une réduction de la consommation allant jusqu'à 50% ; l'économie d'énergie s'active automatiquement lorsque l'émetteur–récepteur ne recoit aucun signal pendant plus de 7 secondes. Lorsque les piles sont déchargeées, l'icone apparait à l'écran: remplacez les piles ou rechargeze le pack batterie.

L'économie d'énergie est active uniquement si la fonction d'urgence est désactivée.

Recharger les piles NIMH (4 x AA)

Placez-vous émetteur-recepteur dans le socle du chargeur de bureau.

Le temps de recharge dépend de l'etat de charge et de la capacité de la batterie.

Il n'existe aucune alerte de fin de recharge; nous vous conseillons donc de débrancher l'adaptateur mural de la radio ou de retarder le G9 PRO du chargeur de bureau une fois la recharge terminée.

Ci-dessous quelques informations sur le temps de recharge (indicatif) de certaines batteries de capacité différente:

Capacité de la batterie (mAh)	Temps de recharge appro. (heures)
1200	5
1800	7
2100	8

Lorsque la radio est dans le chargeur, le processeur effectue une sortie de verification de la batterie; la led du chargeur s'allumera pendant 10 secondes, puis s'eteindra et la recharge commencer.
L'icone de la batterie clignotera sur l'écran de la radio pendant tout le processus de recharge et un voyant rouge s'allumera sur le chargeur de bureau.

Recharger le pack batterie NIMH PB-ATL/G7 800 mAh

Placez votre émetteur-récepteur dans le socle du chargeur de bureau.

Une recharge complète prend environ 5 heures.

Il n'ya aucune alerte de fin de recharge. Nous vous conseillons donc de débrancher l'adaptateur mural de la radio ou de retarder G9 PRO du chargeur de bureau après 5 heures..

Lorsque la radio est dans le chargeur, le processeur effectue uneASFICEATION de la batterie; la led du chargeur s'allumera pendant 10 secondes, puis s'eteindra et la recharge commencera.; L'icone de la batterie clignotera sur I'ecran de la radio pendant tout le processus de recharge et un voyant rouge s'allumera sur le chargeur de bureau.

Recharger le pack batterie Li-Ion 'PB-PRO' (optionnel)

Placez votre émetteur-recepteur dans le socle du chargeur de bureau.

La recharge de la batterie Li-lon est gérée par un processeur radio et l'etat de la batterie peut être vérifié à l'aide de l'icone affichée à l'écran et de la led du chargeur de bureau.

L'etat de la recharge est indiqué par la led du chargeur de bureau et par l'icone de la batterie clignotant à l'écran de la radio;
- Lorsque la recharge est terminée, levoyant s'eteint et l'icone de la batterie sur l'écran est pleine barre et reste statique.
Lorsque la radio est dans le chargeur, le processeur effectue une sort de verification de I'etat de la batterie: à cette etape, le voyant du chargeur de bureau s'allumera pendant 10 secondes, puis s'eteindra et la recharge commencera.
Pour optimiser la recharge du bloc-batterie Li-lon, le processeur se charge en alternance et se met en pause pendant presque une minute (le voyant s'eteint).
Si la radio est branchée sur le chargeur de bureau allumé, lorsque la recharge est terminée, levoyant clignote.

Processus de recharge

Lorsque vous placez la radio dans le chargeur, le chargeur vérifie d'abord l'etat de la batterie. À cette étape, le voyant du chargeur de bureau s'allumera pendant 10 secondes, puis s'éteindra pendant les 10 secondes suivantes et s'allumera à nouveau pour indiquer le début du processus de charge.

Pendant le chargement de la radio, levoyant du chargeur de bureau s'allume et l'icone de la batterie sur l'écran clignote.

Lorsque la recharge est terminée, le voyant s'eteint et l'icone de la batterie reste fixe et affiche toutes ses barres.

Les piles rechargeables NiMH (Nickel-Metal-Hydride) sont affectées par ce que l'on appelle «l'effet mémoire». Ce phénomène est associé à une réduction drasticque de l'autonomie de la batterie et se déclenché si les piles sont régulierément recharges avant d'être complètement déchargées et/ou ne sont pas complètement recharges. Pour éviter l'effet mémoire:

• Si possible, ne rechargez les piles que lorsqu'elles sont complètement déchargées (jusqu'à ce que l'appareil s'éteigne tout seul en'utilisation normale)
• Ne débranchez pas le chargeur avant l'heure indiquée pour une charge complète de la batterie.
  L'effect mémoire ne doit pas être confondu avec la durée de vie normale de la batterie, qui est en moyenne de 300 à 400 cycles de charge/décharge. Il est tout à fait normal que la capacité diminue lorsque les piles sont en fin de vie; à ce stade, vous devrez remplaner les piles.

Canaux	G9 PRO bande traditionnelle 8+16 préprogrammés (PMR446) + 1~69 (LPD)
	G9 PRO (nouvelle bande) 16+16 préprogrammés (PMR446) + 1-69 (LPD)
Gamme de fréquence	PMR446 bande traditionnelle 446.00625 ÷ 446.09375MHz () PMR446 nouvelle bande 446.00625 / 446.19375 MHz LPD 433.075 ÷ 434.775MHz
Espacement des canaux	2.5 KHz (PMR446); 25 KHz (LPD)
Alimentation	6+/- 10% Vdc
Température	de -20° à +55°C
Dimensions (sans batteries)	64 (L)x126 (H)x36 (D) mm
Poids (sans batteries)	150gr
Cycles de travail	TX 5%, RX 5%, stand-by 90%
Catégorie	B
ÉMETTEUR
Puisance de sortie	10 or 500 mW (Selectable)
Modulation	FM
Rejet parasite	Selon les termes juridiques européens

RéCEPTEUR
Sensibilité @ 12dB	0,35μV
Sinad
Rejet du canal adjacent	70dB
Puisance de sortie audio	300mW @ 10% THD
Catégorie du récep-tein LPD	3
Prise jack pour micro ext. et chargeur	stéréo 2,5 mm
Prise jack pour haut-parleur externe	mono 3.5 mm
Temps de transmis-sion max. en 1h	6 minutes, équivalent à un cycle de 10%

Les specifications sont sujettes à changement sans préavis.

ATTENTION: Vous doivent utiliser une source d'alimentation AC/DC pourdéconnecter l'émetteur récepteur du secteur; le chargeur de bureau doit être place pres de l'appareil et être facilement accessible.

5, Rue Ferrie, Zac les Portes du Vexin 95300 Ennery - France

www.alan-midland.fr

L'utilisation de cet appeareil peut etre sujet a des restrictions nationales. Avant l'utilisation, dire les instructions.
