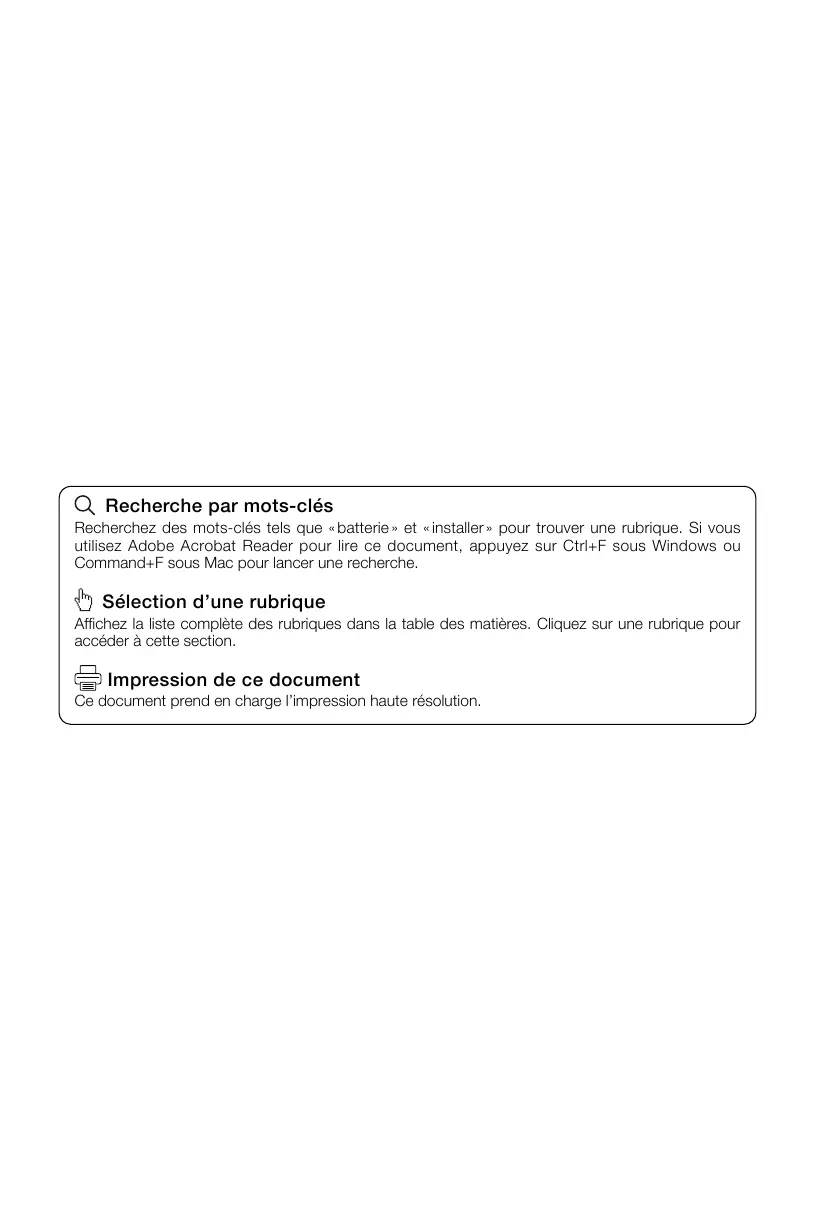

Affichez la liste complète des rubriques dans la table des matières. Cliquez sur une rubrique pour accéder à cette section.
Ce document prend en charge l’impression haute résolution.
Légende Avertissement 4. Clause d’exclusion de responsabilité et consignes de sécurité 5. Batterie de Vol Intelligente : consignes de sécurité Il est recommandé de regarder tous les tutoriels vidéo sur le site Web officiel de DJITM et de lire les clauses d’exclusion de responsabilité et les consignes de sécurité avant la première utilisation. Préparez la première utilisation en consultant le guide de démarrage rapide et reportez-vous au présent guide d’utilisateur pour obtenir de plus amples informations.
Rendez-vous à l’adresse ci-dessous ou scannez le code QR à droite pour regarder les tutoriels vidéo de la gamme Mavic 2 Enterprise, qui montrent comment utiliser le Mavic 2 Enterprise en toute sécurité : http://www.dji.com/mavic-2-enterprise/info#video * Pour plus de sécurité, le vol est limité à une hauteur de 30 m et à une portée de 50 m lorsque l’appareil n’est pas connecté à l’application pendant le vol. Cela s’applique à l’application DJI Pilot et à toutes les applications compatibles avec l’appareil DJI.
Téléchargez DJI ASSISTANTTM 2 pour Mavic sur http://www.dji.com/mavic-2-enterprise/info#downloads.
Enterprise et dresse la liste des composants de l’appareil et de la radiocommande.
Le Mavic 2 Enterprise est doté d’une caméra de nacelle à 3 axes parfaitement stable, qui enregistre des vidéos 4K et des photos de 12 mégapixels, et prend en charge un zoom optique 2x, un objectif de 24 à 48 mm et des filtres. Le Mavic 2 Enterprise Dual est doté d’une caméra sur nacelle à 3 axes entièrement stabilisée avec une caméra thermique infrarouge à ondes longues FLIR et une caméra visuelle, fournissant simultanément des images infrarouges et standard. La caméra thermique infrarouge enregistre des vidéos en 640x480 et la caméra visuelle capture des vidéos 4K et des photos de 12 MP. Les produits de la gamme Mavic 2 Enterprise utilisent la dernière technologie pour augmenter la stabilité et la qualité des tournages en réduisant la plage de vibration des angles du Mavic 2 Enterprise à ±0,005° et la plage de vibration des angles du Mavic 2 Enterprise Dual à ±0,01°. Intégrée à la radiocommande, la technologie de transmission à longue portée OCUSYNCTM 2.0 de DJI offre une plage de transmission optimale de 10 km et permet de transmettre des vidéos de l’appareil vers DJI Pilot installée sur votre appareil mobile en 1080p. La radiocommande fonctionne avec les fréquences 2,4 GHz et 5,8 GHz. Elle permet de sélectionner automatiquement le meilleur canal de transmission, sans aucune latence. L’appareil et la caméra peuvent facilement être contrôlés à l’aide des boutons embarqués. Un écran LCD embarqué affiche en temps réel les données de l’appareil, tandis que les joysticks de contrôle amovibles facilitent le rangement de la radiocommande. L’autonomie maximale s’élève à 2 heures et 15 minutes. La gamme Mavic 2 Enterprise possède une vitesse de vol maximale de 72 km/h et un temps de vol maximum de 31 minutes. La principale différence entre le Mavic 2 Enterprise et le Mavic 2 Enterprise Dual réside dans la caméra. Les descriptions générales de ce manuel s’appliquent aux deux appareils de la gamme Mavic 2 Enterprise. La durée de vol maximale a été testée dans un environnement sans vent, à une vitesse constante de 25 km/h, et la vitesse de vol maximale a été testée à une altitude du niveau de la mer sans vent. Ces valeurs sont fournies à titre indicatif uniquement. La radiocommande peut atteindre une distance de transmission maximale (FCC) dans un espace dégagé, sans interférences électromagnétiques et à une altitude d’environ 120 mètres. L’autonomie maximale a été testée dans un environnement de laboratoire. Cette valeur est fournie à titre indicatif uniquement. La fréquence 5,8 GHz n’est pas prise en charge dans certaines régions. Veuillez respecter les lois et les réglementations locales.
1. Retirez la protection de nacelle de la caméra. 2. Dépliez les bras avant, puis dépliez les bras arrière.
1 2) Assurez-vous que les crochets de la protection de la nacelle sont verrouillés dans les rainures de l’appareil, puis abaissez la protection sur la nacelle et fixez-la avec la languette. Vous entendrez un clic lorsque la languette sera correctement fixée.
Intelligentes pour la première fois. Pour charger une batterie de vol intelligente après un vol, retirez la batterie de l’appareil et branchez-la à l’adaptateur d’alimentation CA.
Assurez-vous que la protection de nacelle est retirée et que tous les bras et toutes les hélices sont dépliés avant de mettre l’appareil sous tension. Sinon, l’autodiagnostic de l’appareil pourrait en être affecté.
1. Dépliez les brides de fixation pour appareil mobile et les antennes. 2. Sortez les joysticks de leur compartiment sur la radiocommande et vissez-les à leur place.
USB-C sont également inclus dans l’emballage. Connectez l’extrémité du câble RC à votre appareil mobile. Fixez votre appareil mobile en poussant les deux brides vers l’intérieur.
3. Écran LCD Indique le statut système de la radiocommande et de l’appareil. 4. Joysticks amovibles Les joysticks amovibles sont faciles à ranger. Le contrôle de vol par défaut est défini sur le mode 2. Vous pouvez modifier le mode de contrôle de vol dans DJI Pilot. 5. Bouton de mise en pause du vol Appuyez sur ce bouton pour faire freiner l’appareil et effectuer un vol stationnaire (uniquement lorsque le GPS ou le système optique sont disponibles). 6. Emplacement de rangement pour joysticks Pour ranger les joysticks. 7. Brides de fixation pour appareil mobile Elles fixent votre appareil mobile à la radiocommande. 8. Port de liaison vidéo descendante (USB) de réserve Branchez-y un appareil mobile pour établir une liaison vidéo descendante à l’aide d’un câble USB standard. 9. Bouton 5D La configuration par défaut est illustrée cidessous. La configuration peut être ajustée en fonction de vos préférences dans DJI Pilot.
Permet de basculer entre le mode S, le mode P et le mode T. 11. Bouton d’alimentation Appuyez une fois pour vérifier le niveau de batterie actuel. Appuyez une fois de plus et maintenez le bouton enfoncé pour éteindre/allumer la radiocommande. 12. Bouton C1 (personnalisable) Par défaut, ce bouton est configuré sur Mise au point centrale. Vous pouvez modifier la configuration dans DJI Pilot en fonction de vos préférences. 13. Molette de nacelle Contrôle l’inclinaison de la caméra. 14. Port d’alimentation/liaison vidéo descendante (micro USB) Connectez-vous à un appareil mobile pour effectuer la liaison vidéo à l’aide du câble RC. Branchez la radiocommande à un adaptateur d’alimentation CA pour recharger la batterie. 15. Bouton d’enregistrement Appuyez sur ce bouton pour démarrer l’enregistrement d’une vidéo. Appuyez une nouvelle fois sur le bouton pour arrêter l’enregistrement. 16. Bouton d’obturateur/mise au point Appuyez à mi-course pour effectuer la mise au point automatique. Appuyez une fois pour prendre des photos selon le mode sélectionné dans DJI Pilot.
17. Molette de réglage du zoom (Mavic 2 Enterprise) Tournez la molette pour régler le zoom de la caméra. Molette de réglage EV (Mavic 2 Enterprise Dual) Tournez la molette pour régler la valeur d’exposition (EV) de la caméra.
Par défaut, ce bouton est configuré sur lecture. Vous pouvez modifier la configuration dans DJI Pilot en fonction de vos préférences.
Mode P (Positionnement) : le fonctionnement du mode P est optimal lorsque le signal GPS est fort. L’appareil utilise le GPS et les systèmes optiques pour se localiser, se stabiliser et naviguer entre les obstacles. Lorsque les systèmes optiques avant et arrière sont activés et que les conditions d’éclairage sont suffisantes, l’angle maximal de l’altitude en vol est de 25°, la vitesse de vol avant maximale est de 50 km/h et la vitesse de vol arrière maximale est de 43 km/h. Remarque : le mode P nécessite des mouvements de joystick plus amples pour atteindre des vitesses élevées. L’appareil passe automatiquement en mode Attitude (mode ATTI) lorsque les systèmes optiques sont indisponibles ou désactivés et lorsque le signal GPS est faible ou que le compas détecte des interférences. Lorsque les systèmes optiques sont indisponibles, l’appareil ne peut pas se positionner ou freiner automatiquement, ce qui augmente les risques d’accident de vol. En mode ATTI, il se peut que l’appareil soit plus facilement affecté par son environnement. Des facteurs environnementaux comme le vent peuvent entraîner un décalage horizontal, ce qui peut présenter un danger, surtout lorsque l’appareil est utilisé dans des espaces confinés. Mode S (Sport) : En mode S, la fonction de détection d’obstacles est désactivée et l’appareil utilise le GPS et les systèmes optiques pour se positionner. La vitesse de vol maximale est de 72 km/h. L’appareil ne peut pas détecter ou éviter les obstacles. Remarque : en mode S, les réponses de l’appareil sont optimisées pour améliorer l’agilité et la vitesse. L’appareil est donc plus réactif aux mouvements du joystick. Mode T (Trépied) : Le mode T est basé sur le mode P et sa vitesse de vol est limitée, ce qui rend l’appareil plus stable pendant la prise de vue. Les vitesses de vol, de montée et de descente maximales sont de 1 m/s. La fonction de détection d’obstacles et le système de détection infrarouge supérieur sont désactivés en mode S, ce qui signifie que l’appareil ne peut pas détecter automatiquement les obstacles présents sur sa trajectoire. En mode S, la vitesse maximale et la distance de freinage de l’appareil augmentent considérablement. En l’absence de vent, une distance de freinage minimale de 30 m est requise. La vitesse de descente est nettement plus élevée en mode S. En mode S, la réactivité de l’appareil augmente considérablement, ce qui signifie qu’un petit mouvement du joystick de la radiocommande se traduira par une grande distance de déplacement de l’appareil. Soyez vigilant et maintenez un espace de manœuvre adéquat pendant le vol. Utilisez le bouton de mode de vol sur la radiocommande pour basculer entre les modes de vol. Activez plusieurs modes de vol dans DJI Pilot pour basculer entre les modes de vol.
LED avant Indicateur du statut de l’appareil
Les indicateurs du statut de l’appareil indiquent le statut du système de contrôle de vol de l’appareil. Reportez-vous au tableau ci-dessous pour en savoir plus sur les indicateurs du statut de l’appareil. Les indicateurs du statut de l’appareil clignotent également lorsque le point de départ est en cours d’enregistrement, comme décrit dans la section Return-to-Home (RTH).
La fonction RTH en cas de batterie faible s’active lorsque la charge de la Batterie de Vol Intelligente risque de ne pas être suffisante pour assurer le retour de l’appareil. Retournez au point de départ ou faites immédiatement atterrir l’appareil lorsque vous y êtes invité. DJI Pilot affiche un message d’avertissement lorsque le niveau de batterie est faible. L’appareil retourne automatiquement au point de départ si aucune mesure n’est prise dans un délai de 10 secondes. La procédure RTH peut être annulée en appuyant sur le bouton RTH ou sur le bouton de mise en pause du vol de la radiocommande. Si la procédure RTH est annulée à la suite d’un avertissement de niveau de batterie faible, il est possible que la Batterie de Vol Intelligente ne soit pas suffisamment chargée pour que l’appareil atterrisse en toute sécurité. Par conséquent, l’appareil pourrait s’écraser ou être perdu. Les seuils correspondant aux avertissements du niveau de batterie sont définis automatiquement en fonction de l’altitude actuelle de l’appareil et de sa distance par rapport au point de départ. Lorsque la charge de la batterie atteint le niveau minimal requis pour faire atterrir l’appareil depuis l’altitude actuelle, la procédure d’atterrissage se lance automatiquement. L’atterrissage automatique ne peut pas être annulé, mais vous pouvez continuer d’utiliser la radiocommande pour contrôler l’orientation de l’appareil pendant le processus d’atterrissage.
Si le niveau de batterie est suffisant, l’indicateur de niveau de batterie dans DJI Pilot affiche l’estimation du temps de vol restant en fonction du niveau de batterie actuel.
RTH d’urgence ou reprenez la procédure RTH.
Passez au mode RTH d’urgence (l’appareil descend à 50 m et retourne au point de départ) ou reprenez la procédure RTH (l’appareil vole au point de départ sans descendre). Si aucune mesure n’est prise, l’appareil passera en mode RTH d’urgence.
Cette procédure ne peut pas être annulée.
Les procédures RTH intelligent, RTH en cas de batterie faible et RTH Failsafe suivent les étapes suivantes : 1. L’appareil ajuste son orientation. 2. a. Si l’appareil se trouve à plus de 20 m du point de départ au début de la procédure RTH, il monte à l’altitude prédéfinie du RTH, puis vole vers le point de départ à une vitesse de 12 m/s. Si l’altitude actuelle est supérieure à l’altitude RTH, l’appareil vole vers le point de départ sans modifier son l’altitude. Les systèmes optiques avant et arrière sont activés. b. Si l’appareil se situe entre 5 et 20 m du point de départ au début de la procédure RTH : i. Si l’option RTH à l’altitude actuelle est activée, l’appareil vole jusqu’au point de départ à son altitude actuelle, sauf si cette altitude est inférieure à 2 m, auquel cas l’appareil monte à 2 m avant de voler jusqu’au point de départ à une vitesse de 3 m/s. ii. Si l’option RTH à l’altitude actuelle est désactivée, l’appareil atterrit immédiatement. c. Si l’appareil se trouve à moins de 5 m du point de départ au début de la procédure RTH, il atterrit immédiatement. 3. Une fois arrivé au point de départ, l’appareil atterrit et les moteurs s’arrêtent. 1 Enregistrement du point de départ
× 2. L’appareil s’arrête et se stabilise, puis monte jusqu’à ce qu’aucun obstacle ne soit détecté. 3. La procédure RTH reprend. L’appareil vole vers le point de départ à sa nouvelle altitude.
Au cours de la procédure RTH, la vitesse et l’altitude de l’appareil peuvent être contrôlées en utilisant la radiocommande ou l’application DJI Pilot, mais son orientation et la direction de vol sont contrôlées par le contrôleur de vol. Au cours de la procédure RTH, les obstacles situés de chaque côté de l’appareil ne peuvent être ni détectés ni évités.
La protection à l’atterrissage s’active en mode RTH intelligent et les performances de l’appareil sont les suivantes : 1. Lorsque la protection à l’atterrissage détermine que le terrain est propice à l’atterrissage, l’appareil se pose doucement. 2. Si la protection à l’atterrissage détermine que le terrain n’est pas propice à l’atterrissage, l’appareil maintient un vol stationnaire et attend la confirmation du pilote. 3. Si la protection à l’atterrissage ne fonctionne pas, l’application DJI Pilot vous invite à atterrir lorsque l’appareil descend à moins de 0,5 m. Abaissez le joystick d’accélération pendant une seconde ou utilisez la molette d’atterrissage automatique dans l’application pour atterrir. La protection à l’atterrissage s’active en mode RTH en cas de batterie faible et RTH Failsafe. L’appareil fonctionne comme suit : En mode RTH en cas de batterie faible et RTH Failsafe, l’appareil effectue un vol stationnaire à 2 m du sol et attend que le pilote confirme les conditions favorables d’atterrissage. Abaissez le joystick d’accélération pendant une seconde ou utilisez la molette d’atterrissage automatique dans l’application pour atterrir. La protection à l’atterrissage s’active et l’appareil effectue les opérations énumérées ci-dessus. Les systèmes optiques sont désactivés lors de l’atterrissage. Assurez-vous de poser l’appareil avec prudence.
Les appareils de la gamme Mavic 2 Enterprise balaient et analysent automatiquement les caractéristiques du terrain au sol pendant la procédure Return-to-Home. Lorsque le terrain actuel correspond au terrain du point de départ, les appareils de la gamme Mavic 2 Enterprise commencent l’atterrissage. Si les caractéristiques des terrains ne correspondent pas, l’application DJI Pilot vous en informera.
Les appareils de la gamme Mavic 2 Enterprise sont équipés de systèmes optiques avant, arrière, inférieurs et latéraux, ainsi que de systèmes de détection infrarouge supérieurs et inférieurs, offrant ainsi une détection d’obstacle omnidirectionnelle (si les conditions d’éclairage sont suffisantes). Les systèmes optiques avant, arrière et inférieurs sont principalement composés de six caméras situées sur le nez, l’arrière et la face inférieure de l’appareil. Les systèmes optiques latéraux sont deux caméras situées de chaque côté de l’appareil. Les systèmes de détection infrarouge supérieurs et inférieurs sont principalement composés de deux modules infrarouges 3D situés sur et sous l’appareil. Le système optique inférieur et le système de détection infrarouge permettent à l’appareil de maintenir sa position actuelle, d’effectuer un vol stationnaire plus précisément, et de voler à l’intérieur ou dans d’autres environnements sans signal GPS. De plus, la lampe inférieure située sous l’appareil améliore la visibilité du système optique inférieur dans des conditions de faible luminosité.
L’étalonnage le plus précis des caméras du système optique est obtenu à l’aide de DJI Assistant 2 pour Mavic. Suivez les étapes ci-dessous pour étalonner les caméras du système optique avant, puis répétez les étapes pour étalonner les autres caméras des systèmes optiques.
2. Mettez l’appareil sous tension. Après avoir décollé, l’appareil maintient un vol stationnaire. Les indicateurs du statut de l’appareil clignotent deux fois en vert, ce qui signifie que le système optique inférieur fonctionne. Grâce aux systèmes optiques avant et arrière, l’appareil peut freiner activement quand des obstacles sont détectés à l’avant. Les systèmes optiques avant et arrière fonctionnent au mieux lorsque la luminosité est suffisante et que les obstacles sont nettement marqués ou texturés. Afin de laisser suffisamment de temps pour freiner, l’appareil ne doit pas voler à plus de 50 km/h en avant ni à plus de 42 km/h en arrière. Les systèmes optiques latéraux nécessitent un meilleur éclairage et des obstacles plus texturés ou clairement marqués. Ils ne peuvent pas détecter les objets dynamiques, tels que les personnes en mouvement, les véhicules, les branches d’arbres ou les lumières clignotantes. Les systèmes optiques latéraux sont uniquement disponibles en mode Trépied. La vitesse angulaire est limitée à 24°/s et la vitesse de vol latérale est limitée à 29 km/h. Les systèmes optiques latéraux ont une capacité limitée à détecter et à éviter les obstacles. Leurs performances peuvent être affectées par l’environnement ambiant. Assurez-vous de maintenir la ligne de mire avec l’appareil et faites attention aux invites dans DJI Pilot. DJI décline toute responsabilité pour tout appareil endommagé ou perdu lors de l’utilisation des systèmes optiques latéraux. Le système optique ne peut pas fonctionner correctement sur des surfaces SANS variations de motifs nettes. Le système optique est uniquement efficace lorsque l’appareil se situe entre 0,5 et 50 mètres d’altitude. Veuillez noter que la fonction Vision Positioning peut être affectée si l’altitude de l’appareil est supérieure à 11 m. La lampe inférieure est automatiquement activée lorsque l’éclairage de l’environnement est trop faible et que l’altitude en vol est inférieure à 5 m. Sachez que les performances des caméras de systèmes optiques peuvent être affectées lorsque la lampe inférieure est activée. Volez avec prudence si le signal GPS est faible. Le système optique peut NE PAS fonctionner correctement lorsque l’appareil survole un plan d’eau ou une zone enneigée. Il se peut que le système optique NE fonctionne PAS correctement lorsque l’appareil vole trop vite. Volez avec prudence à plus de 10 m/s pour 2 m d’altitude ou plus de 5 m/s pour 1 m d’altitude. Faites preuve de vigilance lorsque vous utilisez l’appareil dans les situations suivantes : a. Survol de surfaces monochromes (p. ex. noir, blanc, rouge ou vert uni). b. Vol au-dessus de surfaces très réfléchissantes. c. Vol au-dessus d’étendues d’eau ou de surfaces transparentes. d. Vol au-dessus d’objets ou de surfaces mobiles. e. V ol dans une zone où les conditions d’éclairage varient fréquemment ou de manière importante. f. Vol au-dessus de surfaces très sombres (< 10 lux) ou très lumineuses (> 40 000 lux). g. V ol au-dessus de surfaces qui réfléchissent ou absorbent fortement les ondes infrarouges (p. ex. un miroir). h. Vol au-dessus de surfaces sans textures ni motifs distincts. i. Vol au-dessus de surfaces présentant des textures ou motifs répétitifs (p. ex. des carreaux avec le même motif). j. Vol au-dessus d’obstacles avec de petites surfaces (p. ex. des branches d’arbres).
Si la vitesse de l’appareil dépasse 50 km/h, le système optique ne dispose pas de suffisamment de temps pour freiner et arrêter l’appareil à une distance de sécurité suffisante par rapport à un obstacle. Si l’appareil subit une collision, un étalonnage de la caméra est requis. Étalonnez les caméras avant si l’application DJI Pilot vous invite à le faire. Ne volez pas les jours de pluie, de brouillard ou si la vue n’est pas dégagée. Vérifiez les points suivants avant chaque décollage : a. Assurez-vous qu’aucun autocollant ni aucune autre obstruction ne sont présents sur la vitre du système de détection infrarouge et du système optique. b. En cas de saleté, de poussière ou d’eau sur la vitre du système de détection infrarouge et du système optique, nettoyez-la avec un chiffon doux. N’utilisez pas de nettoyant contenant de l’alcool. c. Contactez le service client DJI si le verre du système de détection infrarouge et du système optique est endommagé. Le système de détection infrarouge supérieur détecte uniquement les distances en ligne droite directement au-dessus du capteur et non de l’appareil tout entier. Le système peut détecter les obstacles importants (ex. : des toits), mais pas les petits obstacles (ex. : des feuilles, des fils électriques, etc.). Volez avec prudence et ne vous fiez pas uniquement au système de détection infrarouge supérieur pour détecter les obstacles au-dessus de l’appareil. N’obstruez pas le système optique inférieur et le système de détection infrarouge inférieur avant le décollage. Sinon, l’appareil ne pourra plus décoller après l’atterrissage et devra être redémarré.
Lorsque la fonction APAS est activée, appuyez sur le bouton de mise en pause du vol de la radiocommande pour arrêter l’appareil. L’appareil maintient un vol stationnaire pendant trois secondes et attend les commandes de pilotage. Pour activer la fonction APAS, appuyez sur dans DJI Pilot.
L’appareil maintient un vol stationnaire dès qu’un obstacle est inévitable. L’appareil ne peut ni détecter ni éviter les obstacles qui se trouvent en dessous. Veillez à utiliser le système d’assistance avancée au pilotage (APAS) lorsque des systèmes optiques sont disponibles. Assurez-vous qu’aucune personne, aucun animal, aucun objet délicat ou de petite taille (p. ex., branches) ou aucun objet transparent (p. ex., verre ou eau) ne se trouve sur la trajectoire de vol désirée. La fonction APAS peut ne pas fonctionner correctement lorsque l’appareil survole un plan d’eau ou une zone enneigée. Soyez extrêmement prudent lorsque vous volez dans des environnements très sombres (< 300 lux) ou très lumineux (> 10 000 lux). La fonction APAS peut ne pas fonctionner correctement lorsque l’appareil vole près de ses limites de vol ou dans les zones GEO. Prêtez attention à la barre d’état de l’appareil dans l’application DJI Pilot et veillez à ce qu’il fonctionne normalement en mode APAS.
Les appareils de la gamme Mavic 2 Enterprise prennent en charge la protection par mot de passe. Cette fonctionnalité permet de garantir un accès sécurisé à votre appareil tout en protégeant les données stockées à bord, empêchant ainsi la fuite d’informations sensibles. Pour définir, modifier ou supprimer le mot de passe, lancez l’application DJI Pilot, sélectionnez Paramètres > Mot de passe de sécurité. Le mot de passe est stocké dans l’appareil uniquement et ne sera pas transféré vers le serveur DJI. Par conséquent, vous devez formater l’appareil pour supprimer le mot de passe de sécurité si vous l’oubliez. Les données stockées dans l’appareil seront supprimées une fois l’appareil formaté. Pour garantir une maintenance appropriée, DJI formatera les données embarquées de l’appareil. Veuillez supprimer votre mot de passe de sécurité et sauvegarder vos données avant de renvoyer votre appareil pour réparation. DJI n’assume aucune responsabilité quant à la perte de données.
Les appareils de la gamme Mavic 2 Enterprise utilisent des hélices à faible bruit. Il existe deux types d’hélices, conçues pour tourner dans des directions différentes. Les repères blancs permettent d’indiquer les hélices à attacher aux moteurs. Avec repères
Fixez les hélices dotées de repères blancs aux moteurs avec des repères blancs et les hélices dépourvues de repères aux moteurs sans repères. Appuyez sur chaque hélice vers le bas en direction du moteur et tournez-la jusqu’à ce qu’elle soit bien fixée.
Les pales des hélices sont tranchantes. Manipulez-les avec précaution. Utilisez uniquement des hélices DJI d’origine. Ne combinez pas plusieurs types d’hélices. Assurez-vous du bon état de toutes les hélices avant chaque vol. N’utilisez pas d’hélices usées, détériorées ou cassées. Assurez-vous que les hélices et les moteurs sont bien installés avant chaque vol. Pour éviter toute blessure, restez à l’écart des hélices ou des moteurs et ne les touchez pas lorsqu’ils tournent. Lors du transport ou du stockage, placez l’appareil dans la direction indiquée sur la mallette de transport pour éviter d’endommager les hélices. Ne pincez pas et ne pliez pas les hélices. Si les hélices sont endommagées, les performances de vol seront affectées. Vérifiez que les moteurs sont bien fixés et tournent normalement. Faites immédiatement atterrir l’appareil si un moteur est coincé et ne tourne pas librement. Protégez les moteurs de la poussière. N’essayez PAS de modifier la structure des moteurs. Une fois le vol terminé, pour prévenir tout risque de brûlure, NE touchez PAS les moteurs et ne vous en approchez pas. N’obstruez PAS les fentes d’aération sur les moteurs ou le corps de l’appareil. Vérifiez que les ESC n’émettent aucun bruit anormal lors de la mise sous tension.
La Batterie de Vol Intelligente du Mavic 2 est une batterie 15,4 V, 3 850 mAh dotée d’une fonction de charge/décharge intelligente. Utilisez uniquement un adaptateur d’alimentation CA agréé par DJI pour charger la batterie.
1. Affichage du niveau de batterie : Les voyants LED indiquent le niveau actuel de la batterie. 2. Fonction de décharge automatique : Pour éviter tout gonflement, la batterie se décharge automatiquement à un niveau inférieur à 60 % de son niveau maximum lorsqu’elle est inactive pendant plus de dix jours. Comptez environ trois à quatre jours pour qu’une batterie se décharge à 65 %. Il est normal que la batterie dégage une légère chaleur pendant la procédure de déchargement. 3. Charge équilibrée : Les tensions des cellules de batterie sont équilibrées automatiquement pendant le chargement. 4. Protection contre la surcharge : Le chargement s’arrête automatiquement lorsque la batterie est entièrement rechargée. 5. Détection de la température : La batterie ne se charge que si la température est comprise entre 5 °C et 40 °C. 26
9. Protection contre les dommages causés aux cellules de batterie : L’application DJI Pilot affiche un message d’avertissement lorsqu’une cellule de batterie endommagée est détectée. 10. Mode Hibernation : La batterie s’éteint après 20 minutes d’inactivité pour économiser l’énergie. Si le niveau de batterie est inférieur à 10 %, la batterie passe en mode Hibernation pour éviter une décharge excessive. En mode Hibernation, les indicateurs du niveau de batterie ne s’allument pas. Chargez la batterie pour la sortir du mode Hibernation. 11. Communication : Les informations sur la tension, la capacité et le courant de la batterie sont transmises à l’appareil. 12. Chauffe : Les batteries des appareils de la gamme Mavic 2 Enterprise sont auto-chauffantes, ce qui leur permet de fonctionner par mauvais temps même lorsque la température descend à -20 °C. Avant d’utiliser l’appareil, consultez la section Consignes de sécurité relatives à la Batterie de Vol Intelligente du Mavic 2. Les utilisateurs assument l’entière responsabilité de leurs actions et de leur utilisation de l’appareil.
Appuyez une fois sur le bouton d’alimentation, puis une nouvelle fois, et maintenez-le enfoncé pendant deux secondes pour allumer ou éteindre la batterie.
Chauffage manuel : Assurez-vous que la batterie est hors tension. Maintenez le bouton d’alimentation enfoncé pendant cinq secondes pour lancer le processus de chauffe manuellement. La batterie se réchauffera si la température est inférieure à 6 °C et si le niveau de batterie est supérieur à 45 %. La luminosité des voyants LED change à mesure que la batterie se réchauffe et passe d’aucune lumière LED à une lumière faible, moyenne, puis élevée. La batterie cessera de se réchauffer lorsqu’elle atteindra 8 °C, et les voyants LED clignoteront dans le sens horaire, indiquant que la température de la batterie se situe entre 8 et 10 °C. Le processus dure environ 20 minutes. Une fois réchauffée, la batterie s’éteint automatiquement.
2. Les batteries ne peuvent pas être utilisées à des températures extrêmement faibles < -20 °C. 3. Pour garantir des performances optimales, chauffez la batterie afin de maintenir sa température audessus de 8 °C. 4. La capacité réduite de la batterie dans des environnements à basse température réduit la résistance de l’appareil au vent. Volez avec précaution. 5. Faites preuve d’une grande prudence lorsque l’appareil vole à haute altitude. 6. La fonction de chauffage ne peut pas être lancée lorsque la température de la batterie est supérieure à 6 °C ou que le niveau de batterie est inférieur à 45 %. 7. Lorsque la température est inférieure à -20 °C, la batterie déclenche une protection basse température et ne s’allume pas. Lorsque la température de la batterie atteint -15 °C ou plus, la protection basse température est automatiquement désactivée.
Avant d’utiliser l’appareil pour la première fois, chargez complètement la Batterie de Vol Intelligente : 1. Branchez l’adaptateur secteur CA à une source d’alimentation (100-240 V, 50/60 Hz). 2. La batterie étant hors tension, branchez la Batterie de Vol Intelligente à l’adaptateur secteur CA à l’aide du câble de charge de la batterie. 3. Les voyants LED du niveau de batterie affichent le niveau de la batterie pendant le chargement. 4. La Batterie de Vol Intelligente est entièrement rechargée une fois que tous les voyants LED du niveau de batterie sont éteints. Une fois la batterie entièrement chargée, débranchez l’adaptateur secteur CA. Temps de chargement : 1 heure et 30 minutes. NE chargez PAS une batterie de vol intelligente immédiatement après le vol : sa température risquerait d’être trop élevée. Attendez qu’elle refroidisse à température ambiante avant de la recharger. L’adaptateur secteur CA cesse de charger la batterie si la température des cellules de batterie n’est pas comprise dans la plage de fonctionnement (5 à 40 °C). La température de charge idéale est comprise entre 22 et 28 °C. La station de recharge (non incluse) permet de charger jusqu’à quatre batteries. Pour en savoir plus, visitez la boutique en ligne officielle de DJI.
Le voyant LED 2 clignote trois fois par seconde Le voyant LED 3 clignote deux fois par seconde Le voyant LED 3 clignote trois fois par seconde Le voyant LED 4 clignote deux fois par seconde Le voyant LED 4 clignote trois fois par seconde
Insérez la Batterie de Vol Intelligente dans le compartiment de l’appareil prévu à cet effet. Assurez-vous qu’il est correctement monté et que les crochets de la batterie sont bien en place.
Assurez-vous que la batterie est correctement installée.
Nacelle La nacelle à 3 axes des appareils de la gamme Mavic 2 Enterprise offre une fonction de stabilisation de la caméra, vous permettant ainsi de capturer des photos et vidéos nettes. La nacelle a une plage d’inclinaison de -90° à +30°. Vous pouvez aussi sélectionner d’autres paramètres tels que le mode de nacelle et l’étalonnage automatique de la nacelle en appuyant sur . Utilisez la molette de nacelle sur la radiocommande pour contrôler l’inclinaison de la caméra. Sinon, vous pouvez accéder à la Vue caméra dans DJI Pilot. Appuyez sur l’écran jusqu’à ce qu’un cercle bleu apparaisse et faites-le glisser de haut en bas pour contrôler l’inclinaison de la caméra. Pour contrôler l’orientation de l’appareil, déplacez le cercle vers la gauche et la droite.
La nacelle dispose de deux modes de fonctionnement. Basculez entre les différents modes de fonctionnement dans la page des paramètres de caméra de l’application DJI Pilot. Mode Suivre : L’angle entre l’orientation de la nacelle et le nez de l’appareil reste toujours le même. Mode FPV : La nacelle se synchronise avec les mouvements de l’appareil pour offrir une expérience de vol en vue subjective. Ne fixez et ne retirez pas la nacelle lorsque l’appareil est sous tension. Pour protéger la nacelle pendant le décollage, faites toujours décoller l’appareil depuis un sol plat et dégagé. Les pièces de précision de la nacelle peuvent être endommagées en cas de collision ou d’impact, ce qui peut entraîner un dysfonctionnement. Évitez que de la poussière ou du sable ne s’infiltre dans la nacelle, et plus particulièrement dans ses moteurs. Une erreur du moteur de la nacelle est possible dans les situations suivantes : a. L’appareil se trouve sur un sol irrégulier ou le mouvement de la nacelle est entravé. b. La nacelle subit une force externe excessive, par exemple lors d’une collision. N’appliquez PAS de force externe sur la nacelle après sa mise sous tension. N’ajoutez AUCUNE charge supplémentaire à la nacelle. Cela risque d’entraîner des dysfonctionnements et d’endommager le moteur de manière permanente. Retirez la protection de nacelle avant de mettre l’appareil sous tension. Veillez également à recouvrir la nacelle de sa protection lorsque vous n’utilisez pas l’appareil. Un vol par temps brumeux ou nuageux peut mouiller la nacelle et entraîner une défaillance temporaire. La nacelle est de nouveau opérationnelle une fois sèche.
Le Mavic 2 Enterprise utilise une caméra avec capteur CMOS de 1/2,3". Il prend en charge un zoom optique 2x et l’objectif est compris entre 24 et 48 mm (équivalent au format 35 mm). La caméra prend en charge une mise au point automatique de 0,5 mètre à l’infini. La caméra prend également en charge les filtres de rechange. La caméra Mavic 2 Enterprise enregistre jusqu’à 30 images vidéo 4K par seconde et prend des photos de 12 mégapixels. Elle prend en charge plusieurs modes de prise de vue, notamment Prise de vue unique, Rafale, Intervalle et HDR amélioré. Le Mavic 2 Enterprise inclut un zoom optique 2x et un zoom numérique 3x pour l’enregistrement de vidéos en 1080p 24/25/30. 30 Utilisez un nettoyant pour objectif pour nettoyer l’objectif afin d’éviter tout endommagement. N’obstruez PAS les fentes d’aération de la caméra. La chaleur dégagée peut vous brûler et endommager l’appareil.
Les appareils de la gamme Mavic 2 Enterprise sont fournis avec 24 Go de stockage interne pour stocker des photos et vidéos. Vous pouvez activer la protection par mot de passe pour protéger vos données et garantir un accès sécurisé à votre appareil. Vous pouvez également stocker vos photos et vidéos à l’aide d’une carte microSD. Vous devez impérativement utiliser une carte microSD UHS-I, catégorie de vitesse 3, car ses vitesses élevées en lecture et en écriture permettent d’enregistrer des données vidéo haute définition. Après avoir activé les options Ajouter l’horodatage et les informations GPS dans les paramètres de la caméra à partir de l’application DJI Pilot, vous pourrez voir l’heure et la date de vos photos et vidéos. Ne retirez pas la carte microSD de l’appareil lorsque celui-ci est sous tension. Sinon, la carte microSD pourrait être endommagée. Pour garantir la stabilité du système de caméra, chaque enregistrement vidéo est limité à 30 minutes. Vérifiez les paramètres de la caméra avant son utilisation pour veiller à leur configuration en fonction de vos besoins. Avant de prendre des photos ou des vidéos importantes, prenez quelques images pour vérifier le bon fonctionnement de la caméra. Le transfert et la copie de photos ou de vidéos enregistrées sur la caméra sont désactivés si la Batterie de Vol Intelligente est hors tension. Veillez à éteindre correctement la Batterie de Vol Intelligente. Sinon, les paramètres de votre caméra NE seront PAS enregistrés et toutes les vidéos stockées pourraient être endommagées. Remarque : Quelle qu’en soit la raison, DJI ne pourra en aucun cas être tenu responsable de toute défaillance lors de l’enregistrement d’une vidéo ou d’une image ou de tout défaut sur des photos ou vidéos enregistrées. Pour le Mavic 2 Enterprise Dual, seules les photos et vidéos enregistrées par la caméra visuelle pourront inclure l’horodatage et les informations GPS.
Mode d’affichage Thermique Le logiciel suivant a été testé par DJI. Il est recommandé pour la lecture ou le montage de vidéos. Logiciel Adobe Premier Pro CC 2018 Davinci Resolve Le système analyse ensuite le risque potentiel de collision en détectant l’emplacement de l’aéronef avec équipage et envoie à temps des avertissements aux pilotes via l’application DJI Pilot. DJI AirSense fournit des informations sur les aéronefs avec équipage à proximité pour assurer la sécurité des vols. Le système ne contrôle pas activement le drone pour éviter les appareils en approche. Faites toujours voler votre appareil à portée de vue et faites preuve de prudence pendant toute la durée du vol. Réduisez l’altitude de l’appareil lorsque vous recevez des avertissements. Veuillez noter que DJI AirSense présente les limitations suivantes : 1. Il ne peut recevoir que des messages envoyés par des aéronefs avec équipage équipés d’un transpondeur ADS-B Out qui respectent les normes 1090ES (RTCA DO-260) ou UAT (RTCA Do282). Les appareils DJI ne recevront pas de messages de diffusion associés et n’enverront pas d’avertissements aux aéronefs avec pilote non équipés d’un transpondeur ADS-B out ou dont le transpondeur ADS-B out est défectueux. 2. Si un obstacle ou une structure en acier se trouve entre des appareils civils et des appareils DJI, le système ne pourra ni recevoir les messages ADS-B envoyés par ces appareils avec équipage ni envoyer des avertissements. Observez attentivement votre environnement et volez avec prudence. 3. Des avertissements peuvent être envoyés en retard lorsque le DJI AirSense est perturbé par l’environnement. Observez attentivement votre environnement et volez avec prudence. 4. Aucun avertissement n’est envoyé lorsque l’appareil DJI n’est pas en mesure de déterminer son emplacement. 5. Il ne peut pas recevoir les messages ADS-B envoyés par un appareil avec pilote ni envoyer d’avertissements lorsque la fonction n’est pas activée ou est mal configurée. Lorsque le système confirme la possibilité d’une collision et à la condition que la connexion entre l’appareil DJI et la radiocommande soit stable, il enverra une série d’avertissements en fonction de la distance entre le drone et l’appareil avec pilote. Nous recommandons à l’opérateur de réduire l’altitude de l’appareil immédiatement après le premier avertissement pour éviter une collision, en choisissant une autre trajectoire de vol si nécessaire. 32
Le troisième avertissement de niveau (« élevé ») survient lorsque l’appareil DJI se trouve à un kilomètre de l’appareil avec pilote. Évitez immédiatement l’appareil avec pilote.
Projecteur M2E : Utilisé pour l’éclairage à longue portée et les recherches dans des conditions de faible luminosité, aidant la caméra à prendre des photos de nuit. Haut-parleur M2E : Utilisé pour la diffusion ou la lecture audio en temps réel à longue portée.
3. Serrez les boutons des deux côtés pour vous assurer que le feu auxiliaire est correctement installé sur l’appareil.
NE pointez PAS le projecteur ou le feu auxiliaire directement vers vos yeux ou ceux de toute autre personne. N’utilisez PAS le haut-parleur si des personnes se trouvent à proximité de l’appareil ou si l’appareil se trouve dans une zone urbaine ayant une concentration de structures sensibles au bruit, car le volume pourrait provoquer des dommages ou un danger.
Appuyez à mi-course sur le bouton d’obturateur/mise au point pour activer la mise au point automatique pendant la prise de vue, même si la luminosité est faible. Le Mavic 2 Enterprise permet de zoomer/dézoomer à l’aide de la molette de réglage du zoom et le Mavic 2 Enterprise Dual permet de régler l’exposition à l’aide de la molette de réglage EV. La batterie intégrée a une capacité de 3 950 mAh et une autonomie maximale de 2 heures et 15 minutes. La radiocommande charge l’appareil mobile avec une capacité de charge de 500 mA à 5 V. La radiocommande charge automatiquement les appareils Android. Pour les appareils iOS, assurez-vous d’abord que le chargement est activé dans DJI Pilot. Le chargement des appareils iOS est désactivé par défaut et doit être activé à chaque mise sous tension de la radiocommande.
Appuyez sur le bouton d’alimentation pour afficher le niveau de batterie actuel sur l’écran LCD. Appuyez sur ce bouton une fois, puis une autre fois, et maintenez-le enfoncé pour allumer ou éteindre la radiocommande.
3. Utilisez la molette de réglage du zoom pour zoomer/dézoomer. (Mavic 2 Enterprise) Utilisez la molette de réglage EV pour régler l’exposition. (Mavic 2 Enterprise Dual)
Mode 2 et Mode 3) sont disponibles. Vous pouvez configurer des modes personnalisés dans l’application DJI Pilot. Le mode par défaut est le Mode 2. Dans chacun des trois modes préprogrammés, le Mavic 2 reste en vol stationnaire avec une orientation constante lorsque les deux joysticks de contrôle sont centrés. Lorsque vous déviez un joystick de sa position centrale, les fonctions illustrées dans la figure ci-dessous sont exécutées.
Joystick gauche Le fait de déplacer le joystick gauche vers la gauche ou vers la droite contrôle l’orientation de l’appareil. Poussez le joystick vers la gauche pour faire tourner l’appareil dans le sens antihoraire et vers la droite pour le faire tourner dans le sens horaire. Plus vous éloignez le joystick de la position centrale, plus l’appareil pivote rapidement. Le fait de déplacer le joystick droit vers le haut et vers le bas modifie l’inclinaison verticale de l’appareil. Poussez le joystick vers le haut pour voler vers l’avant et poussez-le vers le bas pour voler vers l’arrière. Plus vous éloignez le joystick de la position centrale, plus l’appareil se déplace rapidement. Déplacez le joystick droit vers la gauche ou la droite pour modifier le roulis de l’appareil. Poussez-le vers la gauche pour voler à gauche et vers la droite pour voler à droite. Plus vous éloignez le joystick de la position centrale, plus l’appareil se déplace rapidement.
Les fonctions des boutons C1 et C2 sont définies dans DJI Pilot. La configuration par défaut du bouton C1 est la mise au point centrale et la configuration par défaut du bouton C2 est la lecture.
La radiocommande émet une alerte pendant la procédure RTH ou lorsque le niveau de batterie est faible (6 % à 15 %). Vous pouvez annuler le niveau d’alerte RTH et batterie faible en appuyant sur le bouton d’alimentation. L’alerte de niveau de batterie critique (moins de 6 %) ne peut cependant pas être annulée.
Le signal entre l’appareil et la radiocommande est optimal lorsque la position des antennes par rapport à l’appareil est comme illustrée ci-dessous.
Carte microSD Mode Sport
Correction de l’exposition Monter/Descendre Altitude en vol Statut de la caméra
1. Mettez l’appareil et la radiocommande sous tension. 2. Lancez l’application DJI Pilot. 3. Saisissez « Caméra » et appuyez sur , puis sur le bouton pour confirmer. La radiocommande est prête pour l’appairage. 4. Localisez le bouton d’appairage sur le côté de l’appareil, comme illustré dans la figure ci-dessous. Appuyez sur le bouton d’appairage pour démarrer l’appairage. Le voyant d’état de l’appairage s’allume en vert lorsque la radiocommande est appairée avec succès à l’appareil. L’écran LCD de la radiocommande affiche les informations sur cet appareil.
Voyant d’état de l’appairage
La radiocommande se déconnecte de l’appareil si une autre radiocommande est appairée au même appareil. Chargez complètement la radiocommande avant chaque vol. Si la radiocommande est sous tension et N’EST PAS utilisée pendant cinq minutes, une alerte retentit. Le dispositif s’éteint automatiquement au bout de 10 minutes. Déplacez les joysticks pour annuler l’alerte. Ajustez la bride de fixation pour appareil mobile pour vous assurer qu’il est sécurisé. Vérifiez que les antennes de la radiocommande sont dépliées et positionnées correctement pour obtenir une qualité de transmission optimale. Réparez ou remplacez la radiocommande si elle est endommagée. Si l’antenne de la radiocommande est endommagée, les performances de l’appareil seront considérablement réduites. Rechargez la batterie à 100 % au moins une fois tous les trois mois pour la conserver en bon état. Assurez-vous que les joysticks sont bien en place.
: des barres rouges s’affichent lorsque des obstacles sont proches de l’appareil. Des barres oranges s’affichent lorsque des obstacles sont dans la zone de détection. 44
4. Mode de vol : le texte en regard de cette icône indique le mode de vol actuel. Appuyez sur l’icône pour configurer les paramètres du contrôleur de vol. Ces paramètres vous permettent de modifier les limites de vol et de définir les valeurs de gain. 5. Statut AirSense : le statut AirSense affiche des informations sur les appareils avec pilote à proximité, y compris la distance entre les appareils DJI et les appareils avec pilote, pour assurer la sécurité en vol. AirSense demandera aux utilisateurs d’atterrir si des appareils sont détectés à proximité.
: indique la force du signal GPS actuelle. Des barres blanches correspondent à une force adéquate du signal GPS. 7. Statut des systèmes optiques : appuyez sur ce bouton pour activer ou désactiver les fonctionnalités des systèmes optiques. Ce bouton affiche le statut de tous les systèmes optiques. L’icône verte indique que le système optique correspondant est disponible. L’icône rouge indique que le système optique correspondant n’est pas disponible. 8. Signal de la radiocommande : cette icône indique la force du signal de la radiocommande. L’icône clignote lorsqu’une interférence est détectée en cours de vol. Si l’interférence n’affecte pas le fonctionnement de l’appareil ni l’expérience globale de vol, aucun message d’avertissement n’apparaît dans l’application DJI Pilot. 9. Bouton de mesure/mise au point / : appuyez sur ce bouton pour basculer entre le mode Mise au point et le mode Mesure. Appuyez sur ce bouton pour sélectionner l’objet à à mesurer ou sur lequel effectuer la mise au point. La mise au point automatique continue sera déclenchée automatiquement en fonction du statut de l’appareil et de la caméra après l’activation de la mise au point automatique. 10. Force du signal de liaison vidéo HD : cette icône indique la force de la liaison vidéo HD descendante entre l’appareil et la radiocommande. L’icône clignote lorsqu’une interférence est détectée en cours de vol. Si l’interférence n’affecte pas le fonctionnement de l’appareil ni l’expérience globale de vol, aucun message d’avertissement n’apparaît dans l’application DJI Pilot. 11. Valeur du zoom 1.0x : affiche la valeur du zoom. Appuyez pour définir la valeur.
14. Paramètres généraux : appuyez sur l’icône pour accéder au menu Paramètres généraux pour choisir les unités de mesure, activer/désactiver la diffusion en direct, etc. 15. Verrouillage automatique de l’exposition AE : appuyez pour verrouiller la valeur d’exposition. 16. Paramètres de la caméra Appuyez ici pour accéder aux paramètres photo et vidéo. Appuyez sur pour configurer les paramètres photo tels que le mode photo et le format d’image. Appuyez sur pour configurer les paramètres vidéo tels que la taille et le format de la vidéo. Appuyez sur pour configurer les soustitres, les grilles, les LED intelligentes, etc. 17. Bouton Photo/Vidéo : appuyez sur ce bouton pour passer du mode photo au mode d’enregistrement vidéo. 18. Glissière pour nacelle : affiche l’angle d’inclinaison de la nacelle. 19. Bouton de prise de vue/d’enregistrement : appuyez sur ce bouton pour prendre des photos ou enregistrer des vidéos. / 20. Mise au point manuelle Uniquement activée en mode MF. 21. Lecture : appuyez sur cette icône pour accéder à la page de lecture et afficher un aperçu des photos et des vidéos dès leur capture. 22. Réglages des paramètres : appuyez sur cette icône pour définir la sensibilité ISO, la vitesse d’obturation, l’exposition et d’autres paramètres. 23. Télémétrie de vol D 30 m : distance entre l’appareil et le point de départ. H 10 m : hauteur à partir du point de départ. HS 10m/s : vitesse horizontale de l’appareil. VS 2m/s : vitesse verticale de l’appareil. 113.95, 22.54 : la longitude et la latitude de l’appareil. : affiche la capacité de stockage ou la durée d’enregistrement restante de la mémoire interne. : affiche la capacité de stockage ou la durée d’enregistrement restante de la carte microSD. 24. Carte Appuyez ici pour afficher la carte.
2. Statut de détection des obstacles : des barres rouges s’affichent lorsque des obstacles sont proches de l’appareil. Des barres oranges s’affichent lorsque des obstacles sont dans la zone de détection. 3. Barre d’indication du niveau de batterie : l’indicateur de niveau de batterie présente l’affichage dynamique du niveau de batterie. Les zones colorées représentent l’énergie nécessaire pour réaliser différentes fonctions.
5. Statut AirSense : le statut AirSense affiche des informations sur les appareils avec pilote à proximité, y compris la distance entre les appareils DJI et les appareils avec pilote, pour assurer la sécurité en vol. AirSense demandera aux utilisateurs d’atterrir si des appareils sont détectés à proximité.
: indique la force du signal GPS actuelle. Des barres blanches correspondent à une force adéquate du signal GPS. 7. Statut des systèmes optiques : appuyez sur ce bouton pour activer ou désactiver les fonctionnalités des systèmes optiques. Ce bouton affiche le statut de tous les systèmes optiques. L’icône verte indique que le système optique correspondant est disponible. L’icône rouge indique que le système optique correspondant n’est pas disponible. Isotherme et palette 8. Isotherme et palette : Isotherme Cette fonction permet de représenter les plages de températures désignées selon différentes couleurs, de sorte que les objets mesurés dans une couleur unique transmettent un meilleur contraste et une meilleure visibilité. Les isothermes individuelles (ou couleurs) sont séparées par des seuils supérieurs et inférieurs. : Palette Le Mavic 2 Enterprise Dual propose de nombreuses options de palette. Des couleurs distinctes sont utilisées pour montrer les différences de température des images thermiques qui sont liées à l’intensité des niveaux de gris. La plage de température de l’image est cartographiée en 256 couleurs et affichée au format JPEG 8 bits, MP4 ou MOV. Le tableau suivant présente toutes les options de palette. HotSpot Arc-en-ciel Gris 10. Étalonnage de FFC Appuyez sur ce bouton pour activer l’étalonnage FCC en mode IR ou MSX. L’étalonnage 48
12. Mesure de température : Appuyez sur cette icône pour activer/désactiver la mesure de température. La mesure spot et la mesure de zones sont disponibles avec les modes IR ou MSX. Mesure spot : La température de n’importe quelle position dans une image peut être mesurée avec une précision de ± 10 % en mode Gain faible et une précision de ± 5 % en mode Gain élevé. Mesure de zones : Lorsque cette fonction est activée, la température moyenne, la température la plus basse, la température la plus élevée et les emplacements correspondants de chaque zone s’afficheront à l’écran. La précision de la mesure de température est affectée par plusieurs facteurs : 1) Réflectivité des objets : les métaux brillants avec une réflectivité élevée réfléchissent davantage le rayonnement de fond, ce qui réduit la précision, tandis que les objets avec des surfaces mates permettent une précision plus élevée. 2) Température du rayonnement de fond : une journée ensoleillée sans nuages aura moins d’effet sur la précision qu’une journée nuageuse. 3) Température et humidité de l’air : la précision diminue à mesure que la température et l’humidité augmentent. 4) Distance entre la caméra et l’objet : la précision augmente à mesure que la distance diminue. 5) Émissivité des objets : l’émissivité et la précision augmentent en même temps. 13. Paramètres de la batterie 61% : indique le niveau de batterie actuel. Appuyez sur l’icône pour afficher le menu d’informations sur la batterie, définir les différents seuils d’avertissement de la batterie et afficher l’historique des avertissements de la batterie. 14. Réglage MSX : lorsque le mode MSX est sélectionné, vous pouvez régler la précision de l’enregistrement MSX à l’aide du réglage MSX. 15. Paramètres généraux : appuyez sur l’icône pour accéder au menu Paramètres généraux pour choisir les unités de mesure, activer/désactiver la diffusion en direct, etc. 16. Mode d’affichage Appuyez ici pour basculer entre les modes d’affichage Vue optique, IR et MSX. Mode Vue optique : affiche uniquement les images capturées par la caméra visuelle. Mode IR : affiche uniquement les images capturées par la caméra thermique infrarouge. Mode MSX : combine les images infrarouges et visuelles. 17. Paramètres de la caméra Appuyez ici pour accéder aux paramètres photo et vidéo. Appuyez sur pour configurer les paramètres photo tels que le mode photo et le format d’image. Appuyez sur pour configurer les paramètres vidéo tels que la taille et le format de la vidéo. Appuyez sur pour configurer les soustitres, les grilles, les LED intelligentes, la ROI, les avertissements concernant la température, les paramètres de modes de gain, etc. ROI (Zone d’intérêt) Utilisez cette fonction pour gérer la distribution de la gamme de couleurs sur l’écran afin d’optimiser le contraste des régions les plus intéressantes. Sélectionnez « Tout » pour répartir uniformément le spectre de couleurs sur toute l’image. © 2020 DJI Tous droits réservés.
Après avoir activé la fonction de mesure de zones, vous pouvez définir une valeur d’alerte de température. Lorsque la température la plus élevée dans la zone sélectionnée dépasse la valeur d’alerte, une notification apparaît à l’écran dans DJI Pilot. Modes de gain Mode Gain élevé : permet de capturer une plage de température plus étroite avec une sensibilité plus élevée aux différences de température. Mode Gain faible : permet de capturer une plage de températures plus large avec une sensibilité plus faible aux différences de température. Mode Gain automatique (par défaut) : la plage de température optimale est automatiquement sélectionnée en fonction de la plage de température de l’image. 18. Bouton Photo/Vidéo : appuyez sur ce bouton pour passer du mode photo au mode d’enregistrement vidéo. 19. Glissière pour nacelle : affiche l’angle d’inclinaison de la nacelle. 20. Bouton de prise de vue/d’enregistrement / : appuyez sur ce bouton pour prendre des photos ou enregistrer des vidéos. 21. Lecture : appuyez sur cette icône pour accéder à la page de lecture et afficher un aperçu des photos et des vidéos dès leur capture. 22. Réglages des paramètres : appuyez sur cette icône pour définir la sensibilité ISO, la vitesse d’obturation, l’exposition et d’autres paramètres. 23. Télémétrie de vol D 30 m : distance entre l’appareil et le point de départ. H 10 m : hauteur à partir du point de départ. HS 10m/s : vitesse horizontale de l’appareil. VS 2m/s : vitesse verticale de l’appareil. Coordonnées 113,95, 22,54 : la longitude et la latitude de l’appareil.
Les paramètres sont appliqués à l’ensemble de l’itinéraire, y compris la vitesse de l’appareil, la hauteur, le lacet, le contrôle de la nacelle et l’action d’achèvement. Lacet du drone : a. Sur l’itinéraire : le nez de l’appareil est toujours aligné sur la direction des deux prochains waypoints. b. M anuel : les utilisateurs contrôlent manuellement le cap de l’appareil à l’aide des joysticks. c. D éfinir chaque waypoint : définissez le cap de l’appareil à chaque waypoint dans les paramètres « Waypoints ». d. Centrer l’appareil sur le POI : cette option s’affichera lorsqu’un POI est ajouté. Une fois l’option activée, l’appareil pointe toujours sur le POI. Contrôle de la nacelle : a. Manuel : les utilisateurs contrôlent manuellement l’angle de la nacelle à l’aide de la molette de nacelle. b. D éfinir chaque waypoint : réglez l’angle de tangage de la nacelle à chaque waypoint dans les paramètres « Waypoints ». Waypoints Les paramètres sont appliqués au waypoint sélectionné, y compris la hauteur de l’appareil, le lacet, la rotation, l’inclinaison verticale de la nacelle et les actions du waypoint. Sélectionnez un waypoint, puis définissez ses paramètres. Appuyez sur « < » ou « > » pour basculer vers le waypoint précédent ou suivant. Hauteur : a. S uivre l’itinéraire : la hauteur de l’appareil sera définie en fonction des paramètres « Itinéraire ». b. H auteur définie : Saisissez une hauteur personnalisée. Lacet du drone et Rotation de l’appareil : ces deux options permettent de définir le cap de l’appareil sur le waypoint sélectionné et la direction de rotation de l’appareil lors du vol vers le prochain waypoint si l’option « Définir chaque waypoint » est activée pour « Lacet du drone » dans les paramètres « Itinéraire ». Inclinaison verticale de la nacelle : cette option permet de définir l’angle d’inclinaison de la nacelle si l’option « Définir chaque waypoint » est activée pour « Contrôle de la nacelle » dans les paramètres « Itinéraire ».
11. Aperçu de la caméra La vue de la caméra en temps réel s’affiche ici une fois l’appareil connecté. 12. Effectuer : appuyez sur le bouton, puis vérifiez les paramètres et le statut de l’appareil dans la liste de vérifications pop-up. Appuyez sur le bouton « Initier le vol » pour effectuer la mission. 13. Éditer : si la trajectoire n’est pas en mode édition, appuyez sur l’icône pour passer en mode édition et modifier la mission. 14. Enregistrer : appuyez ici sur pour enregistrer les paramètres actuels.
Affichez toutes vos prises de vue au même endroit. Vous pouvez enregistrer les photos ou vidéos sur votre appareil mobile.
Veillez à recharger complètement votre appareil mobile avant de lancer l’application DJI Pilot. Les données mobiles doivent être activées lors de l’utilisation de l’application DJI Pilot. Contactez votre fournisseur de télécommunications sans fil pour en savoir plus sur les frais liés à ces données. Si vous utilisez un téléphone comme appareil d’affichage mobile, n’acceptez PAS les appels téléphoniques et n’utilisez pas les fonctions d’envoi de textes pendant le vol. Lisez attentivement tous les conseils de sécurité, les messages d’avertissement et les clauses d’exclusion de responsabilité. Familiarisez-vous avec la réglementation locale en matière de vol. Vous êtes seul responsable de connaître les réglementations en vigueur et de respecter les consignes de vol associées. a. Lisez attentivement les messages d’avertissement avant d’utiliser les fonctions de décollage automatique et d’atterrissage automatique. b. Lisez attentivement le message d’avertissement et la clause d’exclusion de responsabilité avant de dépasser l’altitude maximale autorisée. c. L isez attentivement les messages d’avertissement et la clause d’exclusion de responsabilité avant de changer de mode de vol. d. Lisez attentivement les messages d’avertissement et la clause d’exclusion de responsabilité lorsque vous êtes à proximité ou à l’intérieur d’une zone d’exclusion aérienne. Faites immédiatement atterrir l’appareil en lieu sûr lorsqu’une alerte s’affiche dans l’application. Passez en revue tous les messages d’avertissement de la liste de contrôle affichée dans l’application avant chaque vol. Mettez en mémoire les données cartographiques de la zone que vous souhaitez survoler en connectant l’appareil à Internet avant chaque vol. L’application est conçue pour vous assister dans vos opérations. Utilisez votre propre jugement et NE vous fiez PAS à l’application pour contrôler votre appareil. Votre utilisation de l’application est soumise aux conditions d’utilisation de l’application DJI Pilot et à la politique de confidentialité de DJI. Lisez attentivement ces documents dans l’application. © 2020 DJI Tous droits réservés.
à voler dans un espace dégagé. Reportez-vous aux sections sur la radiocommande et l’application DJI Pilot pour savoir comment utiliser la radiocommande et l’application DJI Pilot pour contrôler l’appareil.
1. N’utilisez pas l’appareil par mauvais temps, notamment en cas de vent violent (plus de 10 m/s), de neige, de pluie et de brouillard. 2. Faites voler l’appareil dans des espaces dégagés. La présence de grands édifices et de structures en acier peut affecter la précision du compas intégré et du système GPS. 3. Évitez les obstacles, les foules, les lignes à haute tension, les arbres et les étendues d’eau. 4. Minimisez les interférences en évitant les zones à haut niveau d’électromagnétisme, comme les emplacements situés près des lignes à haute tension, des postes de distribution, des sous-stations électriques et des tours de radiodiffusion. 5. Les performances de l’appareil et de la batterie sont sujettes à des facteurs environnementaux, tels que la température et la densité de l’air. Soyez très prudent lorsque vous volez à 6 000 m ou plus au-dessus du niveau de la mer, car ces conditions risquent de nuire aux performances de l’appareil et de la batterie. 6. Le Mavic 2 ne peut pas utiliser le GPS dans les zones polaires. Utilisez le système optique inférieur lorsque vous volez dans ce type d’endroit.
à utiliser ce produit de manière sûre et légale. Les limites de vol incluent les limites d’altitude et de distance, ainsi que les zones GEO. En mode P, les limites d’altitude et de distance et les zones GEO sont combinées pour gérer le vol en toute sécurité.
Les limites d’altitude et de distance en vol peuvent être modifiées dans l’application DJI Pilot. L’altitude en vol ne peut pas dépasser 500 m. L’appareil vole dans un espace réglementé défini par ces paramètres, comme l’illustre le schéma ci-dessous :
à la mise sous tension
Pour des raisons de sécurité, ne volez pas à proximité d’aéroports, d’autoroutes, de gares ferroviaires, de lignes de chemin de fer, de centres-villes et d’autres zones sensibles. Gardez toujours l’appareil en ligne de mire.
Les zones GEO sont divisées en différentes catégories et comprennent divers espaces tels que les aéroports, les champs de vol, où des appareils avec pilote opèrent à basse altitude, les frontières entre pays et les endroits stratégiques comme les centrales électriques.
1. Assurez-vous que la radiocommande, l’appareil mobile et la Batterie de Vol Intelligente sont entièrement chargés. 2. Assurez-vous que la Batterie de Vol Intelligente et les hélices sont correctement installées. 3. Assurez-vous que les bras et les hélices de l’appareil sont dépliés. 4. Assurez-vous que la nacelle et la caméra fonctionnent normalement. 5. Assurez-vous que les moteurs sont libres de tout obstacle et qu’ils fonctionnent normalement. 6. Assurez-vous que l’application DJI Pilot est bien connectée à l’appareil. 7. Assurez-vous que l’objectif de la caméra et les capteurs du système optique sont propres.
Vous pouvez démarrer les moteurs à l’aide d’une commande des joysticks (CSC). Actionnez les deux joysticks vers leurs angles intérieurs ou extérieurs pour démarrer les moteurs. Lorsque les moteurs commencent à tourner, relâchez les deux joysticks en même temps.
Deux méthodes de coupure des moteurs sont possibles : Méthode 1 : une fois que l’appareil a atterri, poussez et maintenez le joystick gauche vers le bas. Les moteurs se coupent au bout de trois secondes. Méthode 2 : une fois que l’appareil a atterri, effectuez la même commande des joysticks (CSC) ayant servi au démarrage des moteurs, comme décrit ci-dessus. Les moteurs se coupent immédiatement. Une fois les moteurs coupés, relâchez les deux joysticks.
2. Mettez l’appareil et la radiocommande sous tension. 3. Lancez l’application DJI Pilot et accédez à la Vue caméra. 4. Attendez que l’indicateur du statut de l’appareil clignote en vert, ce qui indique que le point de départ a été enregistré et que l’appareil peut à nouveau voler en toute sécurité. 5. Poussez le joystick d’accélération vers le haut pour faire décoller l’appareil. 6. Pour atterrir, effectuez un vol stationnaire au-dessus d’une surface régulière et abaissez lentement le joystick d’accélération pour descendre en douceur. 7. Après l’atterrissage, maintenez le joystick d’accélération dans sa position la plus basse jusqu’à ce que les moteurs soient coupés. 8. Mettez la Batterie de Vol Intelligente hors tension en premier, puis éteignez la radiocommande.
1. La liste des vérifications avant le vol est conçue pour vous aider à voler en toute sécurité et pour vous assurer que vous êtes en mesure de filmer pendant le vol. Parcourez la liste complète des vérifications avant le vol avant chaque vol. 2. Sélectionnez le mode de fonctionnement de la nacelle souhaité dans l’application DJI Pilot. 3. N’enregistrez des vidéos qu’en mode P ou en mode T. 4. NE volez PAS par mauvais temps, notamment en cas de pluie ou de vent. 5. Choisissez les paramètres de la caméra qui conviennent au mieux à vos besoins. Les paramètres incluent le format photo et la correction de l’exposition. 6. Effectuez des tests de vol pour définir des plans de vol et avoir un aperçu des scènes. 7. Manipulez les joysticks délicatement pour garantir un vol fluide et stable.
Portée de détection : 11 à 22 m
Vitesse effective de détection : ≤ 8 m/s Surface régulière et bien éclairée (lux >15) Détecte les surfaces réfléchissant la lumière de façon diffuse (> 20 %) (arbres, murs, personnes, etc.) ≤ 50 km/h à 2 m au-dessus du sol
Plage de températures de chauffage Temps de chauffage Puissance de chauffage Application Système de transmission vidéo
80 W -20 à 6 °C 600 s (max.) 35 W (max.) à l’extérieur : 1. Vol à une distance supérieure à 50 km du dernier point de vol du drone. 2. L’appareil n’a pas volé depuis plus de 30 jours. 3. Un avertissement d’interférence avec le compas apparaît dans l’application DJI Pilot et/ou l’indicateur du statut de l’appareil clignote rapidement en alternant le rouge et le jaune. N’étalonnez PAS le compas là où des interférences magnétiques peuvent se produire, comme près de dépôts de magnétite ou de grandes structures métalliques telles que des structures de stationnement, des sous-sols renforcés en acier, des ponts, des voitures ou des échafaudages. NE transportez PAS d’objets (tels que des téléphones portables) contenant des matériaux ferromagnétiques près de l’appareil pendant l’étalonnage. Il n’est pas nécessaire d’étalonner le compas lorsque vous volez à l’intérieur.
4. Si l’indicateur du statut de l’appareil clignote en rouge, l’étalonnage a échoué. Modifiez votre emplacement et essayez de nouveau la procédure d’étalonnage.
à Internet et suivez les instructions affichées à l’écran. Notez que vous ne pouvez pas mettre à jour le firmware si la radiocommande n’est pas liée à l’appareil.
Le port USB-C est utilisé pour connecter l’appareil à un ordinateur pour mettre à jour le firmware. Suivez les instructions ci-dessous pour mettre à jour le firmware via l’application DJI Assistant 2 pour Mavic :
5. Sélectionnez la version du firmware que vous souhaitez mettre à jour. 6. Attendez que le firmware soit téléchargé. La mise à jour du firmware démarre automatiquement. 7. Redémarrez l’appareil une fois que la mise à jour du firmware est terminée. Assurez-vous que l’appareil est connecté à l’ordinateur avant de l’allumer. La mise à jour du firmware prend environ 15 minutes. Il est normal que la nacelle pende, que les indicateurs du statut de l’appareil clignotent et que l’appareil redémarre. Patientez jusqu’à ce que la mise à jour soit terminée. Assurez-vous que l’ordinateur est connecté à Internet. Avant d’effectuer une mise à jour, vérifiez que la charge est au moins égale à 50 % pour la Batterie de Vol Intelligente et à 30 % pour la radiocommande. Ne débranchez pas l’appareil de l’ordinateur pendant une mise à jour. Par mesure de précaution, téléchargez toujours la dernière version du firmware dès qu’un message de mise à niveau s’affiche dans DJI Pilot. Les notifications de mise à niveau du firmware vous inviteront à effectuer la mise à jour immédiatement ou dans les trois jours. Si vous choisissez d’ignorer la nouvelle mise à jour du firmware, vous devrez alors accepter la clause d’exclusion de responsabilité qui s’affiche. En outre, vous comprenez et acceptez que vos données, notamment, mais sans s’y limiter, les enregistrements de sélection de l’utilisateur, puissent être téléchargées et stockées sur un serveur désigné par DJI. Il se peut que la radiocommande ne soit plus appairée avec l’appareil après la mise à jour. Procédez à un nouvel appairage entre la radiocommande et l’appareil. Vérifiez tous les branchements et retirez les hélices des moteurs avant de mettre à jour le firmware. Ne déconnectez PAS l’appareil ou la radiocommande de l’ordinateur ou d’Internet pendant la mise à jour du firmware.
Statut de la radiocommande BAT xx PCT SHUTDOWN_ CHARGING_ USB PLUGGED FC U-DISK UPGRADING BINDING Avant le vol CONNECTING_ La radiocommande se charge. Le Mavic 2 est connecté à un ordinateur. Le contrôleur de vol lit des données. Mise à niveau. L’appareil s’appaire à la radiocommande. La radiocommande se connecte à l’appareil. Le système démarre. Prêt au décollage. Mode P-GPS activé. Mode P-OPTI activé. Mode P-ATTI activé. Avertissement système et informations d’erreur SYS WARNING+CHECK APP Avertissement du système. Consultez l’application DJI Pilot pour plus d’informations. UNACTIVATED+CHECK APP Appareil non activé. Consultez l’application DJI Pilot pour plus d’informations. MAG INTERF+CHECK APP Erreur du compas. Consultez l’application DJI Pilot pour plus d’informations. BATTERY ERR+CHECK APP Erreur de batterie. Consultez l’application DJI Pilot pour plus d’informations. SD ERR+CHECK APP Erreur de la carte MicroSD. Consultez l’application DJI Pilot pour plus d’informations. CALIBRATING Étalonnage de l’IMU/Pas de redémarrage à la fin de l’étalonnage. STICK ERR+RE-CTR STCK Le joystick n’est pas centré. Recentrez-le. WHEEL ERR+RE-CTR WHEL La molette gauche de la radiocommande n’est pas centrée. Recentrez-le. STICK ERR Erreur du joystick. Étalonnez les joysticks dans l’application DJI Pilot. MECH ERR Erreur de la radiocommande. Étalonnez la radiocommande dans l’application DJI Pilot. Si le problème persiste, contactez le service client DJI. SD FULL La carte microSD est pleine. NO PROP Aucune hélice n’est attachée. BAT TEMP HI La Batterie de Vol Intelligente est trop chaude. BATTERY ERR Erreur liée à la Batterie de Vol Intelligente. BAT TEMP LO La Batterie de Vol Intelligente est trop froide. LOW BATTERY Le niveau de la Batterie de Vol Intelligente est faible. RC LOW BAT Le niveau de batterie de la radiocommande est faible. NO RC SIGNL Perte du signal de la radiocommande. RC TEMP HI La radiocommande est trop chaude. NO RTH L’appareil ne peut pas retourner au point de départ.
Accédez au site https://www.dji.com/support pour en savoir plus sur les politiques de service aprèsvente, de services de réparation et d’assistance.
Si vous avez des questions à propos de ce document, veuillez contacter DJI en envoyant un message à l’adresse suivante DocSupport@dji.com. MAVIC est une marque commerciale de DJI. Copyright © 2020 DJI Tous droits réservés.
