MODE D'EMPLOI AQ09FBN SAMSUNG

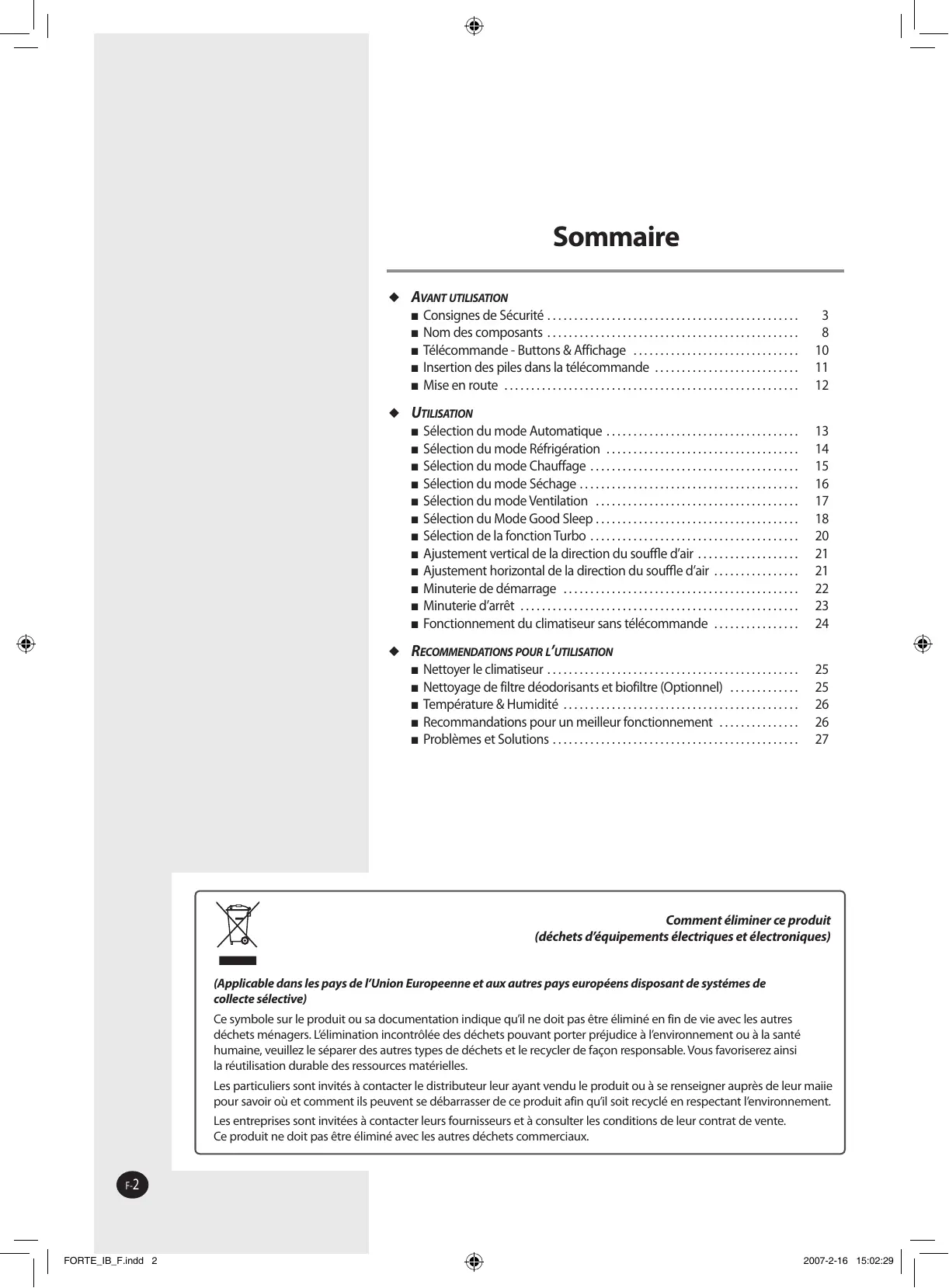

(Applicable dans les pays de l’Union Europeenne et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur maiie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. F-2

Les précautions de sécurité sont fournies afin de protéger la sécurité des utilisateurs et de prévenir des dommages des biens. Assurez-vous de lire les suivants et d’utiliser le climatiseur correctement.  Gardez ce manuel d’installation et le mode d’emploi ensemble dans un endroit facile à les retrouver lorsque vous avez besoin de relire après avoir lu complètement.

AVERTISSEMENT  Cela indique la possibilité de graves blessures ou de la mort.

 Cela indique la possibilité de graves blessures ou d’endommagement à l’environnement lors de son dysfonctionnement.

ATTENTION LORS DE L’INSTALLATION

 N’installez pas l’unité dans un

endroit où il y a une fuite de gaz inflammable. Cela risque de provoquer une explosion.

 Ne pas installer l’unité

extérieure où il y a le risque de chute comme sur un haut mur externe ou l’extérieur de la terrace.

 Contactez le centre de

service si le climatiseur est sous l’eau.

 Ne mettez pas à la terre le

tuyau d’eau, de gaz, le paratonnerre ou le téléphone.

La mise à la terre défectueuse risque de provoquer le choc électrique.  L’installation doit être effectuée par un installateur ou un personnel qualifié lors d’installation de l’unité pour la première fois ou de sa réinstallation.

CONCERNANT L’ALIMENTATION

 Utilisez le fusible du courant

 Ne pas plier le câble électrique

 Utilisez la source

 Si la prise de courant est

ou toucher la prise de courant avec les mains mouillées.

par force ou le climatiseur pour

disjoncteur réservés au climatiseur.

d’alimentation avec le câblage séparé réservé au climatiseur.

éteindre l’émetteur principal de l’unité puis contactez un centre de service autorisé.

 Si vous n’utilisez pas la

 Ne jamais mettre aucun

obstacle en face de l’unité.

Assurez-vous que l’unité est ventilée correctement tout le temps. Ne pas mettre de vêtements ou d’autres matériels là dessus.

 Le fabricant ne saurait être

tenu responsable en cas d’ endommagement résultant de modifications ou d’erreurs dans les connections

électrque ou hydraulique.

télécommande sans fil pour une durée prolongée, enlevez les batteries si possible.

(Si possible)  Ne jamais insérer rien entre les

lames de sortie d’air car cela risque d’abîmer le ventilateur et pourrait entraîner la blessure. Gardez les enfants loin de l’unité.

 En cas d’échec du respect de

l’instructon d’installation ou d’utilisation de l’unité sous d’autres conditions que celles indiquées dans le tableau du manuel d’installation de l’unité

‘Limites du fonctionnement’, cela rendra nulle la garantie de l’unité immédiatement.

 Ne pas mettre aucun matériel

pour que les enfants ne marchent pas au dessus.

est nécessaire de retirer les batteries et de les enlever sûrement pour le recyclage.

 Lorsque vous avez besoin de vous

 Recyclez ou débarrassez-vous

du matériel d’emballage de ce produit dans le respect de l’environnement.

ATTENTION LORS DE L’INSTALLATION

 Installez le climatiseur à

l’abri du rayon solaire ou du chauffage, et surtout de l’eau.

laisser sortir l’air déchargé correctement. Evitez un endroit qui risque de déranger votre voisin par les bruits.

pour que l’eau coule sûrement et correctement.

 Ne pas ouvrir la grille avant

 Evitez que l’air froid et chaud

 Evitez que l’eau entre dans

 Ne pas utiliser le climatiseur

 Ne pas marcher sur le

 Ne pas boire d’eau du

lorsque vous n’utilisez pas le climatiseur pour une durée prolongée pour economiser l’énergie.

ou le fabricant si vous voulez réparer le climatiseur.

après avoir éteint le climatiseur s’il y a un bruit étrange ou une odeur brûlante ou une fumée.

PENDANT LE FONCTIONNEMENT

pendant le fonctionnement.

longtemps dans une sale ou dans un endroit où il y a un bébé ou une personne âgée.

parviennent directement à des gens, aux animaux domestiques, ou à des plantes pour une durée prolongée.

climatiseur ou placer un objet lourd au dessus.

 Ne pas utiliser le climatiseur pour

 Ne pas infliger de choc

 L’appareil n’est pas fait pour

 La puissance d’entrée et le

 Ne pas nettoyer le climatiseur en

 La surface de l’échangeur de

 Traitez le matériel d’emballage

 Tous les matériels servant à la

maintenir la machine, la nouriture, les animaux domestiques, les plantes ou les cosmétiques.

excessif au climatiseur.

le ventilateur s’arrête de fonctionner, nettoyez le climatiseur.

vaporisant de l’eau directement ou avec du benzène, du diluant ou de l’alcool.

chaleur est affûtée, donc faites attention lors du nettoyage.

 Nettoyez le filtre d’air toutes

Indicateur du mode Good Sleep Indicateur de vitesse du ventilateur Direction du courant d’air Indicateur de minuterie de démarrage Indicateur de minuterie d’arrêt

Bouton d’ajustement de la vitesse du ventilateur

Bouton d’oscilliation Bouton de la minuterie de mise en marche Bouton de la minuterie d’arrêt

Indicateur des batteries

La télécommande ne fonctionne pas correctement

Il vous guidera à mieux découvrir les caractéristiques et les avantages de l’appareil.

Les descriptions de base sont présentées dans les pages 8 à 10.

Dans les pages qui suivent, vous découvrirez une série de procédures pas à pas correspondant à chaque fonction disponible.

Voici les symboles utilisés dans les illustrations de procédures:

Si nécessaire, appuyez sur le bouton

(On/Off). Résultat:  L’indicateur de fonctionnement de l’unité intérieure s’allume.   Le climatiseur démarre en mode dernièrement sélectionné. . appuyez sur le bouton   Le climatiseur fonctionne en mode Automatique.   En mode Automatique, la pièce sera réfrigérée ou chauffée en fonction de la température sélectionnée.   Durant son fonctionnement, le climatiseur change son mode automatiquement entre Réfrigération et Chauffage en fonction de la température actuelle.

La température que vous pouvez sélectionner est de 16°C à 30°C.  A chaque fois que vous appuyez sur le bouton : Résultat:  - La température est ajustée de 1°C - L’unité intérieure émet un bip

. appuyez sur le bouton

  Le climatiseur fonctionne en mode Réfrigération. Note

Vous pouvez changer de mode à tout moment.

Pour ajuster la température, appuyez sur le bouton jusqu’à ce que la température désirée s’affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.  A chaque fois que vous appuyez sur le bouton : Résultat:  - La température est ajustée de 1°C - L’unité intérieure émet un bip   Lorsque la température de la pièce est supérieure à celle sélectionnée, la réfrigération démarre.   Lorsque la température de la pièce atteint celle sélectionnée, la réfrigération s’arrête tandis que le ventilateur fonctionne toujours.

à ce que la valeur désirée s’affiche. Automatique (ordre: Faible Moyen Fort Si nécessaire, appuyez sur le bouton (On/Off). Résultat:  L’indicateur de fonctionnement de l’unité intérieure s’allume.   Le climatiseur démarre en mode dernièrement sélectionné. . appuyez sur le bouton   Le climatiseur fonctionne en mode Chauffage.

La température que vous pouvez sélectionner est de 16°C à 30°C.  A chaque fois que vous appuyez sur le bouton : Résultat:  - La température est ajustée de 1°C - L’unité intérieure émet un bip   Lorsque la température de la pièce atteint une température de 5°C de plus que celle sélectionnée, le chauffage s’arrête tandis que le ventilateur fonctionne toujours.   Lorsque la température de la pièce atteint une température de 3°C de moins que celle sélectionnée, le chauffage redémarre.

à ce que la valeur désirée s’affiche. Automatique (ordre: Faible Moyen Fort En ce qui concerne le contrôle de direction du souffle d’air, référez-vous à la page 21. F-15

. appuyez sur le bouton

  Le climatiseur fonctionne en mode Séchage. Note

Vous pouvez changer de mode à tout moment.

Pour ajuster la température, appuyez sur le bouton jusqu’à ce que la température désirée s’affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.  A chaque fois que vous appuyez sur le bouton : Résultat:  - La température est ajustée de 1°C - L’unité intérieure émet un bip   La déshumidification démarre et la vitesse du ventilateur s’ajuste automatiquement.

Si nécessaire, appuyez sur le bouton (On/Off). Résultat:  L’indicateur de fonctionnement de l’unité intérieure s’allume.   Le climatiseur démarre en mode dernièrement sélectionné. . appuyez sur le bouton   Le climatiseur fonctionne en mode Ventilation.   La température s’ajuste automatiquement. à ce que la valeur désirée s’affiche.

 Le climatiseur tourne dans le mode de refroidissement ou de chauffage.

- Dans le cas d’ajuster le temps

 Appuyez sur le bouton 30 minutes à 12 heures.

pour ajuster le temps désiré d’opération de

Le mode Good Sleep s’arrêtera automatiquement après le temps préréglé.

 Appuyez sur le bouton . Résultat:

Pour ajuster la température, appuyez sur le bouton jusqu’à ce que la température désirée s’affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.  chaque fois que vous appuyez sur le bouton : Résultat: A - La température est ajustée de 1°C - L’unité intérieure émet un bip

 La température recommandée est réglée entre 25°C et 27°C, et 26°C est la température la plus idéale pour un sommeil confortable.

 Les hélices du courant d’air et la vitesse du ventilateur sont contrôlées automatiquement selon les trois étapes ci-dessus dans le mode Good Sleep.  Réglez la minuterie d’arrêt de Good Sleep à plus de 5 heures. Vous vous sentirez dérangé si le mode Good Sleep est réglé à une durée trop courte ou trop longue parce que la minuterie d’appareil de base est réglée à 8 heures.  Si le mode Good Sleep est réglé à moins de 4 heures, le fonctionnement s’arrêtera après la durée réglée. Si le mode Good Sleep est réglé à plus de 5 heures, il fonctonnera selon l’étape se réveiller pour la dernière 1 heure avant de s’arrêter.

Dans le mode de chauffage

 La température baisse de 1°C chaque heure. Après une baisse de 2°C, la température est maintenue.  Vous pouvez régler des hélices du courant d’air et la vitesse du ventilateur séparément dans le mode Good Sleep.

Temp. sélec-tionnée

heure de mise en marche

 Au bout de 30 minutes, le climatiseur retourne en mode précédent.   Vous pouvez sélectionner la fonction Turbo en mode Automatique, Réfrigération ou Chauffage. Si vous sélectionnez cette fonction en mode Séchage ou Ventilation, le climatiseur bascule en mode Automatique.

Pour arrêter la fonction Turbo sans attendre le délai de 30 minutes, appuyez

. de nouveau sur le bouton Résultat: Le climatiseur rétablit automatiquement les paramètres précédents.

En ce qui concerne le contrôle de direction du souffle d’air, référez-vous à la page 21.

1 Appuyez sur le bouton

jusqu’à ce que vous obteniez la directiondésirée.

Résultat: L’orientation verticale des pales est modifiée.

Ajustement horizontal de la direction du souffle d’air Vous pouvez ajuster horizontalement la direction du souffle d’air avec les mains. Les petites pales intérieures du climatiseur dirigent l’air vers la direction désirée.

Ajustez les pales intérieures du climatiseur en les poussant vers la gauche ou vers la droite.

 Assurez-vous de ne pas toucher les hélices intérieures pendant le fonctionnement. Cela risque de provoquer une blessure sur vos doigts.

 Le climatiseur démarre automatiquement à l’heure désignée et l’indicateur de minuterie de démarrage disparaît.

Pour une sélection préalable du mode, appuyez sur le bouton que le mode désiré s’affiche.

Le climatiseur fonctionne en mode sélectionné lors de son démarrage.

Pour annuler la minuterie de démarrage

Si vous souhaitez ne plus utiliser le démarrage automatique que vous avez activé, vous pouvez l’annuler à tout moment. une 1 Pour annuler la minuterie de mise en marche, appuyez sur le bouton ou plusieurs fois jusqu’à ce que le réglage de la minuterie de mise en marche disparaisse.

2. Appuyez sur le bouton

. 3. Appuyez sur le bouton jusqu’à ce que ‘4,0Hr’ s’affiche. 4. Appuyez sur le bouton .

ATTENTION Assurez – vous que le climatiseur ne continuera pas à tourner après que le réglage de la minuterie de marche est confirmé. Note

 Vous pouvez vérifier ou modifier le mode et/ou la ou après le température en appuyant sur le bouton réglage de la minuterie d’arrêt.

 Si vous souhaitez éteindre le climatiseur puis le rallumer

automatiquement à l’heure désignée à l’aide de la minuterie de marche/d’arrêt pendant son inactivité, vous devriez régler la minuterie d’arrêt à une durée plus longue que la minuterie de marche.

Pour annuler la minuterie d’arrêt

Si vous souhaitez ne plus utiliser l’arrêt automatique que vous avez activé, vous pouvez l’annuler à tout moment.

Pour annuler la minuterie d’arrêt, appuyez sur le bouton une ou plusieurs fois jusqu’à ce que le réglage de la minuterie d’arrêt disparaisse.

1 Pour mettre le climatiseur en marche, appuyez sur l’interrupteur ON/OFF sur le côté droit de l’unité intérieure. Résultat: Le voyant OPERATION de l’unité intérieure s’al lume,

L’unité intérieure émet un bip,

Le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce. Pendant le fonctionnement, le mode peut passer de la réfrigération au chauffage et vice versa, en fonction de la température ambiante: Température de la pièce Mode Moins de 24°C Chauffage 24°C ou plus

2 Pour arrêter le climatiseur, appuyez de nouveau sur l’interrupteurON/OFF.

IMPORTANT Avant de nettoyer le climatiseur, assurez-vous que vous avez mis hors tension le déclencheur utilisé pour l’unité. 1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille.

3 Enlevez toutes les poussières sur les filtres d’air avec un aspirateur ou un

1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille.

2 Retirez les filtre désodorisants et Biofiltre.

3 Lavez les filtre avec de l’eau propre, puis les sécher légèrement. 4

Insérez les filtre dans la position originale.

Recommandations pour un meilleur fonctionnement

Veuillez suivre les recommandations suivantes lors de l’utilisation de votre climatiseur: Sujet

Dans ce cas:  Le chauffage s’arrête.  L’opération de dégivrage se fait automatiquement pendant environ 7 minutes. Au bout de 7 minutes, le chauffage redémarre normalement.

interieures et exterieures

Si les températures interieures et exterieures sont élevées toutes les deux lorsque vous sélectionnez le mode Chauffage, le ventilateur et le compresseur de l’unité extérieure peuvent s’arrêter de temps en temps.

C’est un phénomène normal; Veuillez patienter jusqu’à ce que le climatiseur redémarre.

Echec à l’alimentation

Lorsqu’un échec à l’alimentation survient en cours de fonctionnement du climatiseur, celui-ci s’éteint. Quand le courant revient, le climatiseur redémarre automatiquement.

Mécanisme de protection

Si le climatiseur est démarré tout de suite après son branchement ou son arrêt, il faut 3 minutes pour assurer son fonctionnement normal.

 Vérifiez si le disjoncteur est éteint.  Vérifiez si Off Timer est mis.

La température n’est pas ajustée.

 Vérifiez si le mode Fan(Ventilation) est sélectionné.

L’air frais(chaud) ne sort pas du climatiseur.

 Vérifiez si la temperature réglée est plus haute(basse) que la température actuelle.

 Vérifiez si vous avez sélectionné le mode ventilation. Sélectionnez le mode Refroidissement, Chauffage, Auto ou Sec.  Vérifiez si le filtre d’air est bloqué par des saletés. Nettoyez le filtre d’air régulièrement.  Vérifiez s’il y a une couverture sur l’unité extérieure ou un obstacle. Enlevez la couverture ou l’obstacle.  Vérifiez si vous avez installé le climatiseur sous le rayon du soleil direct.  Il est possible que la fenêtre ou la porte soit ouverte.  Vérifiez si vous avez juste éteint le climatiseur. Cela prend environ trois minutes pour refroidir ou réchauffer la salle.  Vérifiez si le serpentin de refrigeration est trop long.

La vitesse de ventilateur n’est pas ajustée.

 En mode Sec, la vitesse de ventilateur est sélectionnée automatiquement.

FRANÇAIS Le climatiseur ne fonctionne pas dans  Vérifiez si le climatiseur est un modèle qui ne supporte que le refroidissement. le mode de réchauffement.

 Vérifiez si la télécommande est un modèle qui ne supporte que le refroidissement.

La télécommande ne fonctionne pas.  Vérifiez si la batterie est déchargée. Remplacez la batterie.

 Vérifiez si le capteur de la télécommande est bloqué.  Vérifiez si le climatiseur est placé près d’une forte lumière. La minuterie n’est pas réglée.

 Vérifiez si vous avez appuyé sur le l’heure.

Une odeur se diffuse dans la salle pendant l’opération

 Vérifiez si vous utilisez le climatiseur dans une zone de fumée ou à un endroit où il y a une odeur. Aérez la salle ou sélectionnez le mode

Ventilation pour 1 à 2 heures.

L’indicateur de l’unité intérieure clignote.

 Appuyez sur le bouton pour allumer le climatiseur à nouveau.

Eteignez le disjoncteur et rallumez-le.

Le climatiseur émet un son étrange.

 Il peut y avoir du bruit lorsque l’écoulement du gaz frigorigène change en fonction de l’utilisation du climatiseur.

 Si vous appuyez sur le bouton, vous entendrez peut-être un bruit provenant de la lame de flux d’air détecté par le climatiseur.

L’eau tombe depuis la partie de raccordement de l’unité extérieure.

 L’eau peut se former à cause de la différence de la température.

bouton après avoir sélectionné
