MODE D'EMPLOI AQ09A5ME SAMSUNG

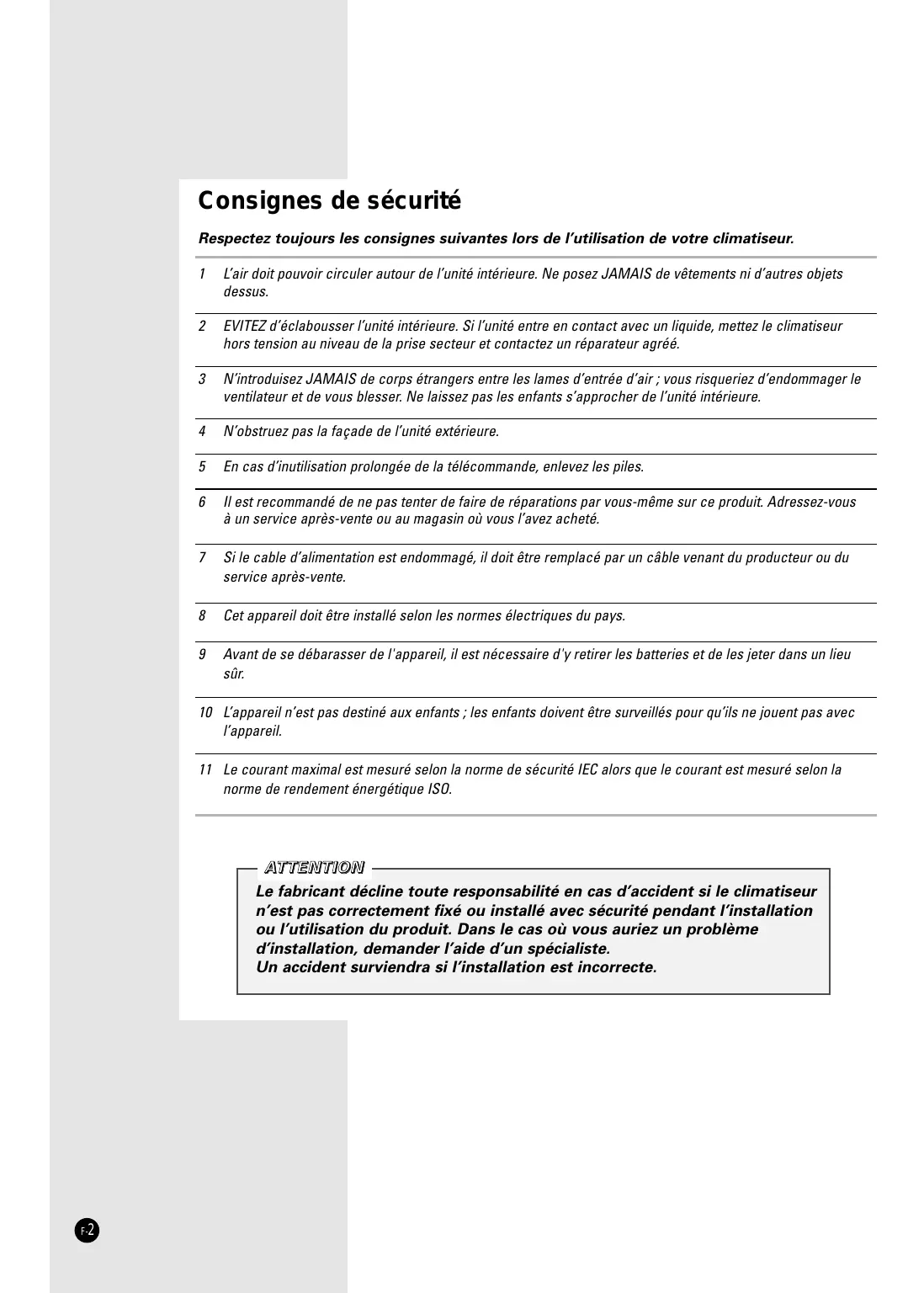

à un service après-vente ou au magasin où vous l’avez acheté.

Si le cable d’alimentation est endommagé, il doit être remplacé par un câble venant du producteur ou du service après-vente.

11 Le courant maximal est mesuré selon la norme de sécurité IEC alors que le courant est mesuré selon la norme de rendement énergétique ISO.

AT T E N T I O N Le fabricant décline toute responsabilité en cas d’accident si le climatiseur n’est pas correctement fixé ou installé avec sécurité pendant l’installation ou l’utilisation du produit. Dans le cas où vous auriez un problème d’installation, demander l’aide d’un spécialiste.

Un accident surviendra si l’installation est incorrecte.

Capteur de la télécommande

Indicateur SAVING Indicateur STANDARD Indicateur SILENCE Indicateur NATURE Indicateur POWER Bouton On/Off et 5 WAY

Réglage de la température Mode Turbo Mode Sleep Affichage de la vitesse du ventilateur Affichage de l’orientation du flux de l’air Réglage de la minuterie de mise en marche Réglage de la minuterie d’arrêt Indicateur d’usure des piles

Bouton de sélection

Bouton de réglage de la vitesse du ventilateur

Bouton de réglage de l’orientation du flux d’air Bouton de la minuterie de mise en marche Bouton de la minuterie d’arrêt Bouton de Réglage/Annulation de la minuterie de mise en marche/arrêt

Vous venez d’acheter un climatiseur de type séparé qu’un technicien qualifié vous a installé. Ce manuel contient des informations importantes sur l’utilisation du climatiseur. Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l’appareil. Le manuel est organisé comme suit. ◆ Les figures des pages 4 et 6 illustrent : - les unités intérieure et extérieure, - les boutons et l’afficheur de la télécommande. Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés. ◆ La partie principale du document contient une série de procédures par étapes expliquant les différentes fonctions de l’appareil.

◆ vous venez d’acheter le climatiseur.

◆ la télécommande ne fonctionne plus correctement. Note

◆ Utiliser deux piles LR03 de 1,5V.

◆ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble. ◆ Les piles risquent de se décharger complètement après un an, même si elles n’ont pas été utilisées.

En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.

◆ le - de la pile avec le - de la télécommande.

Appuyez sur le bouton (ON/OFF) une ou plusieurs fois jusqu’à ce que le mode de fonctionnement souhaité soit sélectionné. Pour obtenir un(e)... Fonctionnement normal Réduction de la température Environnement meilleur du climatiseur Economie d’énergie Environement silencieux

Pour arrêter le climatiseur, appuyez sur le dessin le bouton jusqu’à ce que tous les indicateurs soient éteints.

Pour sélectionner la fonction 5 WAY (façons) avec la télécommande, appuyez sur le bouton 5 Way une ou plusieurs fois jusqu’à ce que le mode de fonctionnement souhaité soit sélectionné.

◆ Chaque fois que vous appuyez sur le bouton 5 WAY (façons) :

Chaque indicateur 5 WAY(façons) sur l’unité intérieure s’éteint dans l’ordre.

IMPORTANT Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode AUTO. Note

Si le climatiseur ne fonctionne pas pendant une heure le climatiseur adoptera les températures préréglées et se remeltra en marche sur le mode optimum

Refroidir la pièce

◆ vitesse du ventilateur lors du refroidissement. 1

Si nécessaire, appuyez sur le bouton

Résultat: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse.

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche.

Températures possibles : de 18OC à 30OC. Résultat: ◆ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée. Le ventilateur se met en marche également.

◆ vitesse du ventilateur lors du chauffage. 1

Si nécessaire, appuyez sur le bouton

Résultat: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip.

IMPORTANT Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été :

◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode HEAT. Note 3

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche.

Températures possibles : de 16OC à 30OC. Résultat: ◆ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C); par contre, le ventilateur se mettra de toute façon en marche.

Sélectionner la vitesse de ventilation en appuyant sur le bouton FAN une ou plusieurs fois jusqu’à ce que la vitesse souhaitée s’affiche :

◆ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l’air, puis passe à la vitesse que vous avez réglée. 5

La fonction de refroidissement/chauffage Turbo vous permet d’augmenter ou de baisser la température de la pièce rapidement. Exemple :

En rentrant chez vous, vous trouvez qu’il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l’appareil fonctionne à puissance maximale pendant

30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant. 1

Si nécessaire, appuyez sur le bouton

Résultat: ◆ L’indicateur 5 WAY(façons) sur l’unité intérieure s’éteint,

◆ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment, ◆ l’unité intérieure émet un bip.

2 Appuyez sur le bouton

◆ après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).

Si vous souhaitez minutes, arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le bouton une ou plusieurs fois jusqu’à ce que ou disparaissent.

Résultat: ◆ le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

Pour contrôler la direction du flux d’air, voir pages 16 et 17.

IMPORTANT Le climatiseur est muni d’un dispositif de sécurité afin d’éviter toute détérioration lorsqu’il est mis en marche après avoir été : ◆ branché sur le secteur ◆ arrêté Pour cette raison, il ne se met à fonctionner qu’après un délai de trois minutes.

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton

MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode DRY. Note 3

Vous pouvez changer de mode à tout moment.

Pour régler la température, appuyer sur les boutons TEMPERATURE une ou plusieurs fois jusqu’à ce que la température souhaitée s’affiche.

Températures possibles : de 18OC à 30OC. Résultat: ◆ Chaque fois que vous appuyez sur un bouton TEMPERATURE : - La température est modifiée de 1OC. - l’unité intérieure émet un bip. ◆ le climatiseur commence à déshumidifier la pièce. Le débit d’air est réglé automatiquement.

Si l’atmosphère est renfermée, vous pouvez aérer la pièce à l’aide de la fonction de ventilation (FAN).

2 Si ne s’affiche pas en haut de la télécommande, appuyez sur le bouton MODE de la télécommande une a plusieurs fois jusqu’à ce qu’il apparaisse. Résultat: ◆ L’unité intérieure sonne chaque fois que vous appuyez sur le bouton MODE. ◆ Le climatiseur fonctionne en mode FAN. ◆ la température est réglée automatiquement.

Vous pouvez changer de mode à tout moment.

le remettez en marche

commencer en position initiale qui est fonctionnée.

Réglez le flux d’air horizontal

Deux autres groupes de lames se trouvent à l’intérieur de la sortie d’air.

Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

Réglez la position de chaque groupe de lames à l’intérieur de l’unité en les poussant vers la droite ou vers la gauche.

Résultat: ◆ Le temps restant s’affiche. ◆ Le voyant de la minuterie arrête de clignoter. ◆ Le mode sélectionné et la température disparaîssent au bout de 10 secondes. ◆ Le climatiseur s’allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé. 3

Pour choisir le mode l’opération en avance, appuyez sur le bouton mode désiré, qu’y se trouve sur le haut de télécommande.

Résultat: Pour fixer le temps avant l’arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu’à ce que le temps avant l’arrêt s’affiche. Temps possibles : entre 30 minutes et 24 heures. 1. Appuyer sur le bouton ON TIMER jusqu’à ce que ‘2.0 Hr’ s’affiche. 2. Appuyer sur le bouton de Réglage/Annulation . 3. Appuyer sur le bouton OFF TIMER jusqu’à ce que ‘4.0 Hr’ s’affiche. 4. Appuyer sur le bouton de Réglage/Annulation .

Annuler la minuterie d’arrêt 1

Pour annuler la minuterie d’arrêt, appuyer sur le bouton OFF TIMER une ou plusieurs fois jusqu’à ce que le réglage de la minuterie d’arrêt disparaisse.

La température baisse de

1°C par heure. Lorsqu’elle baisse de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures.

Temp. sélectionnée heure de mise en marche

heure de mise en marche

Résultat: ◆ l’unité intérieure émet un bip, n’apparaît plus,

◆ le ◆ le climatiseur fonctionne normalement.

Lorsqu’il fait froid dehors, le climatiseur chauffe moins. Si vous ne parvenez pas à chauffer la pièce suffisamment, utilisez un appareil de chauffage supplémentaire.

Le climatiseur fait circuler l’air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l’appareil, vous devrez attendre quelques minutes avant que toute la pièce ne soit chauffée. Au besoin, mettez le climatiseur en marche avant l’heure à laquelle vous avez prévu d’utiliser la pièce.

◆ les ventilateurs de chauffage s’arrêtent, ◆ le mode dégivrage (Deice) est activé automatiquement pendant huit minutes environ. Aucune intervention n’est nécessaire de votre part ; après huit minutes environ, le climatiseur se remet à fonctionner normalement.

Température intérieure ou extérieure élevée

En cas de panne de courant pendant le fonctionnement du climatiseur, l’appareil s’arrête. Lorsque le courant est rétabli,

S’assurer du modèle que vous arez acheté car certains climatiseurs ne se remeltent pas en route automatiquement.

Si vous utilisez le climatiseur à...

température trop élevée

Nettoyez le climatiseur Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

IMPORTANT Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.

✴✴✴18/24✴✴✴

◆ Vérifiez que l’indicateur 5 WAY(façons) de l’unité intérieure est allumé ; sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande. ◆ Vérifiez si le voyant TIMER de l’unité intérieure est allumé. Si oui : - attendez l’heure programmée pour constater si le climatiseur se met en marche automatiquement - annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d’informations)

La télécommande ne fonctionne pas.

◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure.

◆ Vérifiez les piles de la télécommande. ◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure (7 mètres maximum).

Le climatiseur ne refroidit/ ne réchauffe pas la pièce.

◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct

(Automatique, Refroidissement, Chauffage). ◆ La température de la pièce est peut-être trop basse ou trop élevée. ◆ La grille du filtre à air est peut-être obstruée par la poussière ; reportez-vous aux instructions de nettoyage de la page 22. ◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure.

En mode chauffage, la température réglée n’est jamais atteinte et le climatiseur s’arrête fréquemment.

◆ Vérifiez que la température a été correctement réglée.

◆ Augmentez la vitesse du ventilateur. ◆ Si le flux d’air est orienté vers le bas, orientez-le vers le haut à l’aide de la télécommande.

La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton

◆ Vérifiez que le mode d’opération est fixé sur le mode COOL(FRAIS),

HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place.

La direction du flux d’air ne change pas quand vous appuyez sur le bouton SWING(TOURNER).

◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton

(Marche/Arrêt) de la télécommande.

La minuterie ne fonctionne pas.

◆ Vérifiez que la minuterie a été programmée correctement

(reportez-vous aux pages 18 et 19).

Des odeurs se répandent dans la pièce pendant la climatisation.

◆ Aérez la pièce.

FRANÇAIS Vous n’entendez pas de bip lorsque ◆ Vérifiez que la télécommande est orientée vers le capteur vous appuyez sur le bouton d’infrarouges au centre de l’unité intérieure.

(Marche/Arrêt) de la ◆ Si nécessaire, remplacez les piles de la télécommande. télécommande.

Installer un filtre (optionnel)

Bio-Pure pour enlever les poussières et les mauvaises odeurs. Ces filtres doivent être changés tous les trois mois environ, selon l’utilisation faite du climatiseur. 1

Retirez le filtre de son emballage.
