MODE D'EMPLOI SR8756 NAVIBOT SAMSUNG

+ Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d'une personne responsable, et ce, pour leur propre sécurité.

+ Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

CHARGEUR DE BATTERIE

+ N'uïlisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. + N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillée.

+ Débranchez le chargeur de la prise lorsqu'il n'est pas utilisé ou avant toute opération de maintenance.

+ Utilisez uniquement le chargeur fourni par le fabricant pour recharger l'appareil.

+ N'utilisez jamais de cordon ou de prise endommagée).

+ Ne tirez pas sur le cordon ; ne soulevez pas l'appareil par le cordon ; n'utlisez pas le cordon comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.

Consignes de sécurité _03

+ Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d'exploser à des températures élevées.

+ N'essayez pas d'ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d'assistance clientèle.

+ N'exposez jamais le chargeur à des températures élevées et évitez tout contact £2ÿ. avec l'humidité.

+ N'insérez aucun objet dans les ouvertures. N'utilisez pas l'appareil si l'une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l'air.

+ N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).

+ Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l'eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l'eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

04_ Consignes de sécurité

À propos de la batterie

Utiisation du robot aspirateur

24 Démarrage/Arrêt du nettoyage

30 Nettoyage de la lentille du capteur et de la caméra

31 Nettoyage du Réservoir de poussière et des

Nettoyage du robot aspirateur

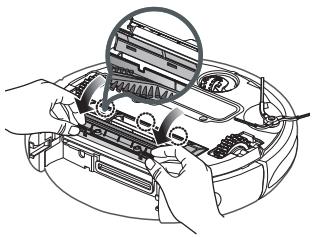

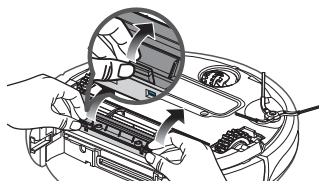

32 Nettoyage de la brosse principale

34 Nettoyage de la brosse rotative latérale

35 Nettoyage de la roue d'entrainement

Liste de vérification avant d'appeler le centre d'assistance

Codes d'erreur : dépannage

= Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

Ne tirez pas la prise d'alimentation par le cordon et ne touchez sie jamais la prise avec les mains mouillées.

= Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de prises multiples.

MST | (Ne laissez pas le cordon traîner sur le sol.) = Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de cordon d'alimentation, de prise sien endommagé(e) ou de prise murale mal fixée.

= Cela pourrait entraîner une électrocution ou un incendie.

06_ Consignes de sécurité

-_ ile réservoir de poussière n'est pas inséré, le robot aspirateur ne fonctionne pas.

N'utilisez jamais le robot aspirateur dans des lieux comportant

ET des matières combustibles, tels que : - les lieux avec des bougies ou lampes de bureau posées sur le sol. - les lieux où des feux sont laissés sans surveillance (feu ou braïses). - les lieux avec présence d'essence, d'alcool distilé, de diluant, de cendriers avec cigarettes allumées, etc.

LIHN93S 3Q SANOISNOOQ LO Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez

+ jamais dans les lieux suivants : = greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l'humidité (salles de bain, salle d'eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d'utilisation dans ces lieux, l'appareil risque d'être gravement endommagé (dysfonctionnements, pannes).

Ouvrez toutes les portes pour nettoyer toutes les pièces.

AM - Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. -_ Toutefois, veillez à fermer la porte d'entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur.

Pour les tapis munis de longues franges, repliez ces dernières

1e sous le tapis. - Les franges non repliées risqueraient d'endommager gravement le tapis et l'appareil, en se coinçant dans la roue d'entrainement ou _ |& = la brosse principale.

N'utilisez pas l'aspirateur sur un sol noir.

MX - Le robot aspirateur pourrait ne pas fonctionner normalement dans ce cas.

Consignes de sécurité _07

DI68-00682A(0.5).indé 07 2013.26 11:34

-_ Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. = Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux.

le ou fragiles de la

Enlevez les objets présents sur le sol avant le nettoyage.

MX - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm -_ Les serviettes de bain et les tapis devant la salle de bain, les éviers, les entrées, la buanderie, les cordons d'alimentation, les nappes ou les ceintures risquent de se coincer dans la roue d'entraînement ou la brosse principale. Cela peut faire tomber les objets de la table.

Prévenez tous les membres de la famille (ou toute personne em qu'il convient de prévenir) d'être prudents avant de lancer le nettoyage ou lors de l'utilisation de mode de nettoyage programmé.

= Les enfants évoluant à proximité risqueraient de s'entraver dans le robot aspirateur et de tomber.

Veillez à ce que les enfants ne montent pas ou ne s'assoient

Bi pas sur le robot aspirateur. -_ Les enfants risqueraient de tomber et de se blesser ou d'endommager gravement l'appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à

+ mettre le robot aspirateur hors tension. - Le robot aspirateur risquerait d'attirer leur attention. -_ Sila roue d'entraînement venait à entrainer des doigts, des pates, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - Si un enfant où un animal domestique se trouve dans le chemin du robot aspirateur, il risque d'être détecté comme un obstacle et la zone risque de ne pas être nettoyée. = Lorsque le bouton de mise en marche est désactivé, l'alimentation est coupée et toutes les fonctions sont désactivées.

Au moment d'installer la station de recharge, ne laissez pas le

+ cordon d'alimentation traîner sur le sol. = Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, i risquerait d'entraîner le cordon avec lui.

Laissez toujours le cordon d'alimentai

+8 dans la prise. - Bien que le robot aspirateur dispose d'une fonction de recharge automatique, si le cordon d'alimentation de la station de recharge n'est pas branché, il ne pourra pas recharger sa batterie automatiquement.

n du chargeur branché

08_ Consignes de sécurité

HET Il ne doit y avoir aucun obstacle et escarpement à 0,5 m sur les côtés et à 1 m devant.

- Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

HET N'installez pas la station de recharge sur un sol sombre.

= ile sol sur lequel se trouve la station de recharge est sombre, le robot aspirateur aura du

Consignes de sécurité _09

DI68-00682A(0.5).indé 09

ATEN Pendant son fonctionnement, le robot aspirateur risque de

percuter des meubles tels que les pieds de chaises, de tables

et autres meubles fins et longs.

= Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables.

Ne posez aucun objet sur le dessus du robot aspirateur.

= Cela risquerait de provoquer un dysfonctionnement.

Retirez immédiatement tout morceau de papier ou sac

plastique aspiré lors du nettoyage.

= Pour des raisons de sécurité, au bout de 5 minutes d'immobilté, le robot aspirateur interrompt automatiquement son fonctionnement. = Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l'avoir déplacé à un endroit où il peut poursuivre le nettoyage.

Le robot aspirateur ne peut pas nettoyer entièrement les saw endroits qu'il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur).

-_ Nettoyez de temps en temps ces endroits.

LIHN93S 3Q SANOISNOOQ LO Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à

«mx aspirer les moutons de poussière formés au cours du nettoyage. = Sitelest le cas, balayez les moutons de poussière à l'aide d'un autre ustensile de nettoyage.

NETTOYAGE ET ENTRETIEN Pour nettoyer l'appareil, évitez de vaporiser de l’eau

we directement sur la surface extérieure ou d'appliquer une substance volatile telle que du benzène, du diluant ou de l'alcool.

= Cela risquerait d'endommager gravement l'appareil.

L'appareil ne doit en aucun cas être démonté ou réparé par ex une personne autre qu’un technicien de maintenance qualifié. = Cela risquerait d'endommager l'appareil

Consignes de sécurité _11

Pour retirer les substances étrangères, utilisez toujours la

brosse de nettoyage après avoir mis l'appareil hors tensi

- Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon xéSer d'alimentation pour des raisons de sécurité.

Contactez le centre d'assistance clientèle Samsung xéer Electronics pour remplacer la batterie.

= Si vous utilisez une batterie non originale, cela risque d'entraîner un dysfonctionnement de l'appareil

12_ Consignes de sécurité

DI68-0068ZA (0.5)indd 12 201326 11:3:9 AM

NETTOYAGE PARFAIT DE CHAQUE RECOIN

le robot aspirateur nettoie le sol de manière séquentielle (ff) selon la carte déterminée par la fonction de reconnaissance du plafond! || peut ainsi nettoyer chaque recoin de la pièce.

LES DIFFÉRENTS MODES DE NETTOYAGE Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoins.

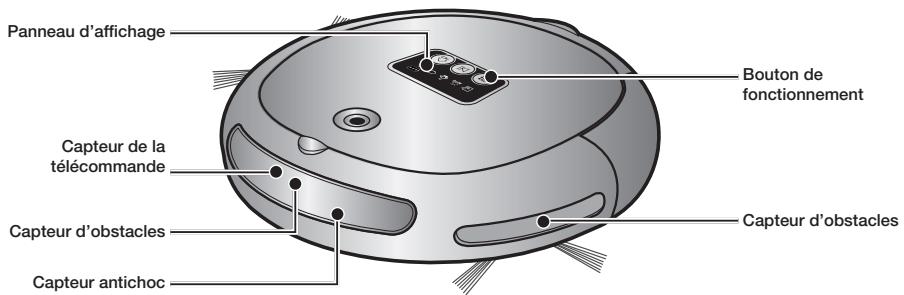

Bouton de mise sous/

Capteur d'escarpement hors tension

Insérez les piles (type AAA) avant d'utiliser l'appareil Soulevez le couvercle du Insérez les piles dans la Après avoir inséré la compartiment à piles situé à _ | télécommande comme languette du couvercle dans l'arrière de la télécommande | indiqué sur la figure l'encoche, appuyez sur tout en appuyant sur la ci-dessous. (Si les piles l'autre côté pour le fermer languette de verrouillage. sont insérées à l'envers, jusqu'à ce qu'un petit clic se la télécommande ne fasse entendre. fonctionnera pas.) Spécification : Piles de type AAA J

18_ montage de l'aspirateur

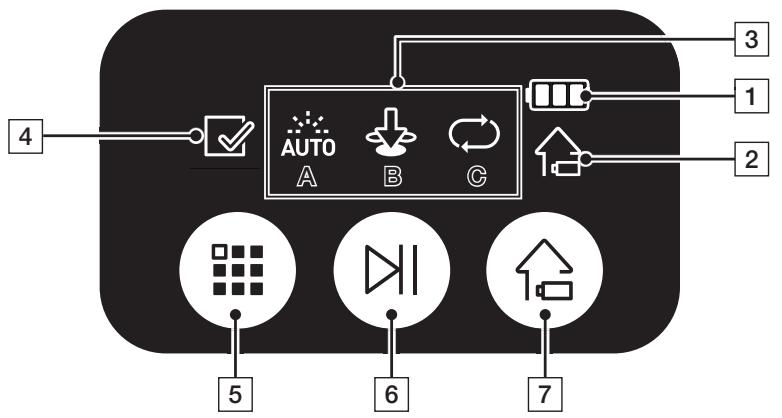

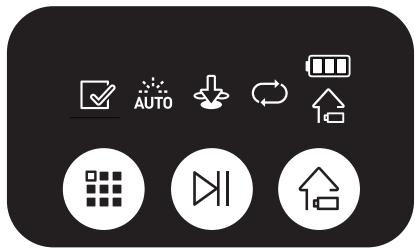

En cours d'utilisation : indique le niveau de charge de la batterie. Lorsque l'appareil est en marche, le niveau de charge de la batterie baisse d'un carré à la fois en partant du niveau maximum.

Ce symbole s'allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s'affiche.

{A)Mode Auto : ce symbole s'allume lorsque le mode de nettoyage Auto est sélectionné.

{B)Mode Spot : ce symbole s'allume lorsque le mode de nettoyage Spot est sélectionné {C)Mode Max : ce symbole s'allume lorsque le mode de nettoyage Max est sélectionné.

. Code de vérification

L'icône Check Code (Code de vérification) s'allume si un problème nécessitant votre attention apparaît.

3. Charge de la batterie Vous devez charger la batterie totalement avant d'utiliser le robot aspirateur.

Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension.

Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

. Allumez l'unité principale et activez le bouton de mise sous tension.

= iles icônes ne s'allument pas, cela indique que la batterie est

déchargée. Si tel est le cas, installez le robot aspirateur sur la

station de recharge après avoir activé le bouton de mise sous

= Lorsqu'aucune touche n'est actionnée pendant environ 10 minutes alors que l'alimentation est activée, cette dernière se coupe pour économiser la batterie. Dans ce cas, pour utiliser à nouveau ce robot aspirateur, appuyez sur le bouton « Power » ou sur le bouton

Sile bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, em même s'il est installé sur la station de recharge.

20_ fonctionnement de l'aspirateur

DI68-00682A(0.5).ind 20 2013.2.6

5. Sile sol est recouvert de parquet, installez le chargeur dans la même direction que les lattes en bois.

Laissez toujours le cordon d'alimentation du chargeur sax branché dans la prise murale.

= Sile chargeur n'est pas alimenté, le robot aspirateur ne sera pas en mesure de trouver le chargeur et d'aller se recharger automatiquement. = Sile robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.

fonctionnement de l'aspirateur _21

D168-00682A(0.5).indd 21 201326 11

Au moment de l'achat de l'appareil, la batterie est

: : — totalement déchargée. Vous devez donc charger Témoin D _- manuellement le robot aspirateur. '

1. Après avoir aligné les broches de chargement de l'unité principale avec celles de la station de recharge, Témoin appuyez sur l'unité principale jusqu'à entendre un son d'alimentation indiquant que la recharge commence.

M Si l'affichage suivant apparaît (comme Ilustré par le schéma suivant) 10 secondes après avoir branché le robot aspirateur à la station de recharge, cela signifie que le bouton de mise sous tension est désactivé. Dans ce cas, veuillez activer le bouton de mise sous tension situé sur le dessous de l'aspirateur.

Charge En Charge x . . terminée cours de nécessaire M Si l'icône du niveau de la batterie se déplace Charge

vers la droite comme indiqué lorsque l'aspirateur fonctionne, ce dernier ne peut plus être actionné par la télécommande ou par les boutons de l'unité principale. Dans ce cas, utiisez la station de recharge pour recharger la batterie. (Ceci n'est valable que lorsque la batterie est totalement déchargée.)

22_ fonctionnement de l'aspirateur

DI68-00682A(0.5).indd 22 2013.26 11

+ Mesures à prendre si le chargement n'est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : -_ Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation). = Rebranchez le chargeur (réinitialisation). = Vérifiez qu'aucune substance étrangère n'est présente sur les connecteurs de charge et essuyez les connecteurs de l'unité principale et du chargeur à l'aide d'un chiffon sec. = Vérifiez qu'aucun objet pouvant constituer un puissant réflecteur n'est à proximité du chargeur. *_ Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. = Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d'affaires, d'agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

À propos de la batterie

M Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») respectueuse de l'environnement, rechargeable et dotée d'une fonction de prévention de surcharge garantissant une longue durée.

M La période de garantie de la batterie est de 6 mois à compter de la date d'achat.

M Au moment d'acheter une batterie, exigez du centre d'assistance clientèle le symbole (gg) authentique ainsi que le numéro de modèle avant de l'acheter.

HNALVHIdSV,1 30 ININANNOILONOA €O

= Chargez-la dans un lieu bien aéré.

Ne placez jamais la batterie à proximité d'un feu ou d'une source de chaleur.

- Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie.

Laissez-le toujours à l'intérieur (0 °C à 40 °C).

= Avant de mettre cet apparell au rebus, débarrassez-vous de la batterie d'une manière respectueuse de l'environnement.

- Ne jetez pas la batterie avec vos ordures ménagères.

- Respectez les réglementations locales de recyclage des batteries usées.

# Si la batterie ne fonctionne plus, ne la démontez pas. Contactez le centre d'assistance clientèle le plus proche.

#_ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d'assistance clientèle agréé pour remplacez votre batterie.

La batterie rechargeable incorporée dans cet appareil ne peut pas être remplacé par l'utilisateur.

Pour plus d'informations sur son remplacement, veuillez contacter votre fournisseur.

fonctionnement de l'aspirateur _23

Si vous appuyez sur le bouton (&) sans sélectionner de mode de Mdelllunitéprincipale:

nettoyage, le nettoyage démarre en mode Auto.

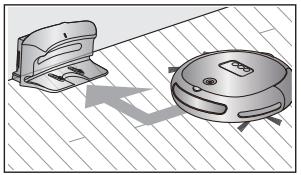

1. Appuyez sur le bouton Recharging (En cours de recharge).

= L'icône (@) de l'unité principale s'allume et le robot aspirateur se dirige vers le chargeur.

2. Pour interrompre le robot aspirateur alors qu'il se dirige vers le chargeur, appuyez sur le bouton (@).

8. Pour tester la fonction de recharge automatique, appuyez sur le bouton Recharging (En cours de recharge) lorsque le robot aspirateur se trouve à moins de 1,5 m du chargeur.

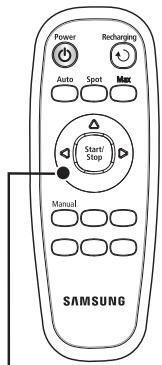

M Vérifiez l'installation du chargeur

= Sile chargeur, de là où il est installé, ne parvient pas à guider le robot aspirateur jusqu'à lui

= Sile chargeur se situe à plus de 5 m du robot aspirateur.

: Le robot aspirateur peut avoir besoin de plus de temps pour

revenir au chargeur. U; TESTS M Vous devez charger manuellement le robot aspirateur dans les Re imennepale situations suivantes :

= Sile chargeur est installé dans un endroit inaccessible.

-_ Sila batterie est entièrement déchargée.

= Lorsque le robot aspirateur est coincé par un obstacle (meuble, etc.)

= ile robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur.

fonctionnement de l'aspirateur _25

Æ Sike nettoyage démarre alors que le robot aspirateur se situe sur la ] station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale 1

lorsqu'il se déplace.

M Site niveau de la batterie devient trop faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l'unité Bouton de la Action

+ Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou si vous appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne reprendra pas ce dernier.

Ne déplacez pas le robot aspirateur et n'appuyez sur aucun

fm. bouton lorsqu'il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

26_ fonctionnement de l'aspirateur

DI68-00682A(0.5).indd 26 201326 11

station de recharge, le temps qu'il lui faudra pour revenir sur cette

dernière sera moins important car il garde en mémoire sa position

initiale lorsqu'il se déplace.

M Site niveau de la batterie devient faible en cours de nettoyage, le

robot aspirateur revient automatiquement sur la station de recharge

et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois

où il reprendra le nettoyage : une fois)

Bouton de l'unité, P°uton de la Action ae télécommande (en principale du correspondante option)

1. Permet de régler le mode. En cours de nettoyage

2. Permet d'annuler le mode.

À propos de la fonction de reprise du nettoyage se + Sile robot aspirateur considère que le nettoyage est terminé, il ne reprend pas ce dernier.

+ Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou si vous appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne reprendra pas ce dernier)

Ne déplacez pas le robot aspirateur et n'appuyez sur aucun

x. bouton lorsqu'il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

28_ fonctionnement de l'aspirateur

DI68-00682A(0.5).indd 28 201326 11

M Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage manuel

M Vous pouvez nettoyer manuellement à l'aide de la télécommande uniquement

Bouton de la télécommande

Action correspondante

Nettoyage de la lentille du capteur et de la caméra

Vous devez éteindre le bouton de mise sous tension situé sous

l'unité principale avant de la nettoyer.

M Ne vaporisez jamais d'eau, de diluant, de benzène, etc. directement sur l'unité principale du robot aspirateur.

M Essuyez délicatement la lentille du capteur ou la caméra à l'aide d'un chiffon doux:

Lentille du capteur frontal

Lentille du capteur frontal et Lentille du capteur

> à Lentille du capteur ai caméra d’escarpement

30_ entretien des outils et des filtres

DIG#-0068ZA (0.5)indd 30 201326 11:3:20 ar

M Au moment de retirer le réservoir de poussière, prenez garde Filtre (Filtre) TS

de ne pas renverser la poussière qui s'y trouve.

M Videz le réservoir de poussière dans les cas suivants :

1. Lorsque le réservoir de poussière est plein. 2. Si la puissance d'aspiration diminue soudainement.

8. Si le bruit augmente soudainement. Sapot du réservoir") de poussière

1. Appuyez sur bouton d'éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l'enlever.

2. Retirez le capot du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l'llustration.

Sun S3Q 13 SLLNO S3Q NALIHLN3 Ÿ0

# Vous pouvez le nettoyer avec de l'eau:

5. Replacez le Filtre dans le réservoir de poussière.

= Assurez-vous que la surface quadrillée du Filtre est dirigée vers le haut. Il ne peut pas être placé dans le mauvais sens.

6. Refermez le capot du réservoir de poussière et replacez ce dernier dans l'unité principale.

entretien des outils et des filtres _31

DI68-00682A(0.5).indé 31

. Retirez le réservoir de poussière en appuyant sur le bouton d'éjection (PUSH).

2. Après avoir vérifié qu'aucun corps étranger n'est présent, appuyez sur le crochet fixant le cache de la brosse pour l'enlever.

8. Séparez la brosse principale de l'unité.

4. Retirez tout corps étranger tel que des cheveux ou des bouts de ficelle enroulés autour de la brosse principale à l'aide de la brosse de nettoyage ou de votre aspirateur traditionnel.

5. Une fois la brosse principale nettoyée, fixez-la en commençant par le côté bouton de mise sous tension, puis fixez l'autre extrémité de la brosse de la même manière.

32_ entretien des outils et des filtres

DIG#-0068ZA (0.5)indd 32 201326 11381 ar

+ Si vous ne parvenez pas à retirer les corps étrangers, contactez le centre d'assistance clientèle.

+ La brosse principale nettoie la poussière sur le sol : il est donc fréquent que des bouts de ficelle ou des cheveux s'enroulent autour. Vérifiez et nettoyez-la régulièrement.

à 8 5 & q ï entretien des outils et des filtres _33

DI68-00682A(0.5).indd 33 201326 11

1. Vérifiez que la brosse rotative latérale n'est pas tordue et ne présente aucun corps étranger.

2. Munissez-vous de gants en caoutchouc et frottez la brosse rotative latérale à l'aide d'un chiffon imbibé d'eau chaude pendant environ

10 secondes puis essuyez-la.

Avant de remonter la brosse, vérifiez les repères « L» de la brosse et de l'unité principale.

(La lettre « R » figure sur la brosse rotative latérale droite.)

La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers : veillez donc à

Ale nettoyer régulièrement. L'accumulation des corps étrangers sur la brosse rotative latérale risque de l'endommager.

34_ entretien des outils et des filtres

DI68-00682A(0.5).indd 34 201326 11

l'unité principale avant de la nettoyer.

M Site robot aspirateur se met soudainement à zigzaguer, cela peut

être dû à un corps étranger qui bloque la roue d'entraînement.

. Pour nettoyer la roue d'entraînement, placez un chiffon doux sur le sol et retournez doucement l'unité principale.

à 8 5 & q ï 2. Vérifiez la présence de corps étrangers et retirez-les à l'aide d'un pue bâton où d'une paire de pinces émoussées si nécessaire.

entretien des outils et des filtres _35

DI68-00682A(0.5).indd 35 201326 11

La roue d'entraînement ne touche plus le sol

Éteignez le bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

Y a-t-il un petit bout de tissu

(chiffon) enroulé autour de la roue d'entraînement ?

Éteignez le bouton de mise sous tension et enlevez le bout de tissu

Le robot aspirateur est-il coincé au niveau du seuil de porte ?

Éteignez le bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

Arrêtez le robot aspirateur et videz le réservoir de poussière.

lors du nettoyage. |, Véez que l'orifice d'aspiration [+ Éteignez le bouton de mise sous n'est pas obstrué par un corps tension et retirez le corps étranger

étranger. obstruant l'orfice d'aspiration: + Vérifiez que le Fire n'est pas + Nettoyez soigneusement le Fire. bouché Le robot aspirateur [+ Vérifiez que la prise du chargeur

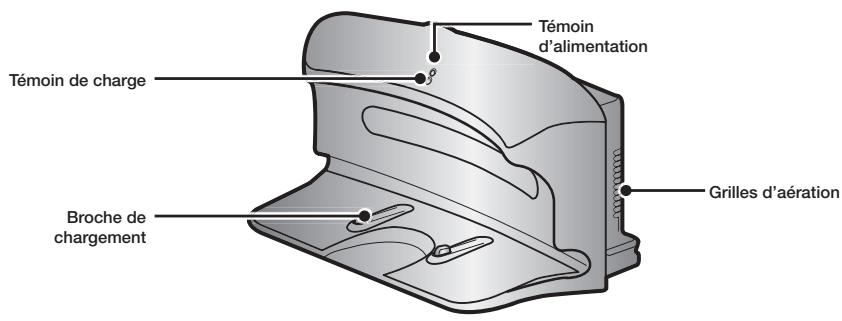

ne parvient pas à localiser le chargeur.

est correctement branchée sur la prise murale.

Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer.

Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l'aide d'un chiffon sec.

DI68-00682A(0.5).indd 37

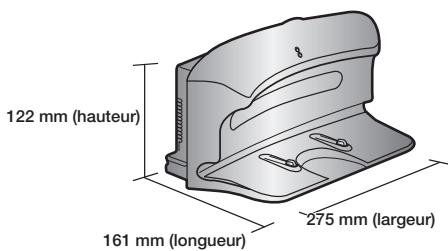

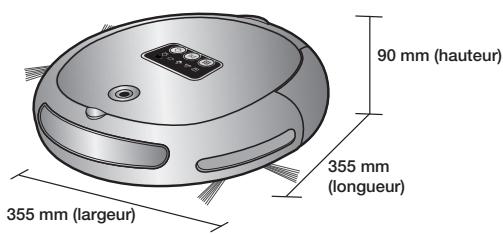

Temps de nettoyage Environ 90 minutes sur sol dun) Méthode de nettoyage Reconnaissance de la forme du plancher Type de boutons de l’unité principale Type bouton

caractéristiques techniques du produit _39
