Intitulé	Description
Type de produit	Point d'accès sans fil
Normes Wi-Fi	IEEE 802.11n/g/b
Vitesse maximale	300 Mbps (en mode 802.11n)
Fréquence	2.4 GHz
Antennes	2 antennes externes
Alimentation électrique	12V DC, 1A
Dimensions approximatives	200 x 200 x 40 mm
Poids	500 g
Compatibilités	Compatible avec les appareils Wi-Fi 802.11n/g/b
Fonctions principales	Point d'accès, mode répéteur, mode client
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Réparabilité limitée, pièces non facilement accessibles
Sécurité	WPA/WPA2, filtrage MAC, désactivation SSID
Informations générales	Idéal pour les petites et moyennes entreprises, installation facile

FOIRE AUX QUESTIONS - DAP-2230 D-LINK

Comment réinitialiser le D-LINK DAP-2230 aux paramètres d'usine ?

Pour réinitialiser votre DAP-2230, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Comment configurer le D-LINK DAP-2230 pour la première fois ?

Connectez-vous à l'interface web du DAP-2230 en ouvrant un navigateur et en entrant l'adresse IP par défaut (192.168.0.50). Utilisez 'admin' pour le nom d'utilisateur et le mot de passe. Suivez ensuite les instructions de l'assistant de configuration.

Pourquoi mon D-LINK DAP-2230 ne se connecte-t-il pas à Internet ?

Vérifiez que votre connexion Internet est active. Assurez-vous que le câble Ethernet est correctement connecté et que les paramètres de configuration du DAP-2230 sont corrects. Vérifiez également la configuration de votre routeur.

Comment changer le mot de passe Wi-Fi du D-LINK DAP-2230 ?

Connectez-vous à l'interface web du DAP-2230, allez dans la section 'Sans fil' et recherchez l'option 'Sécurité'. Vous pourrez y modifier le mot de passe Wi-Fi. N'oubliez pas de sauvegarder les paramètres.

Le D-LINK DAP-2230 ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que le voyant d'alimentation est allumé. Si ce n'est pas le cas, essayez un autre adaptateur secteur ou une autre prise électrique.

Comment mettre à jour le firmware du D-LINK DAP-2230 ?

Téléchargez la dernière version du firmware depuis le site de D-LINK. Connectez-vous à l'interface web du DAP-2230, allez dans l'onglet 'Outils' puis 'Mise à jour du firmware'. Téléversez le fichier téléchargé et suivez les instructions.

Comment étendre la portée de mon réseau avec le D-LINK DAP-2230 ?

Placez le DAP-2230 dans une zone où le signal Wi-Fi est encore fort. Utilisez le mode 'Répéteur' dans les paramètres pour étendre la portée de votre réseau existant. Suivez les instructions dans l'interface de configuration.

Que faire si le D-LINK DAP-2230 est lent ?

Vérifiez la bande passante de votre connexion Internet. Assurez-vous qu'aucun autre appareil ne consomme trop de bande passante. Vous pouvez également redémarrer l'appareil et vérifier si le firmware est à jour.

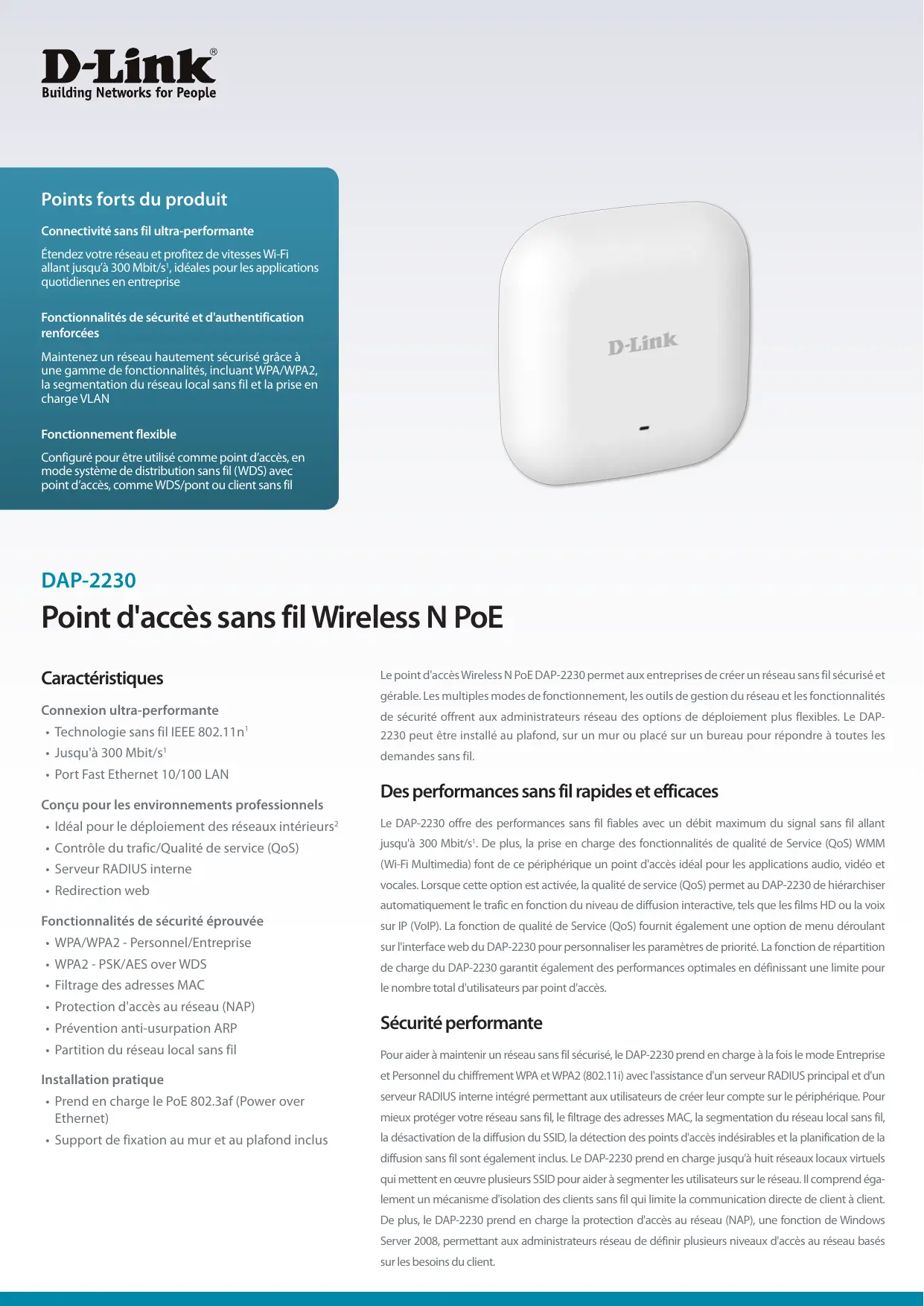

MODE D'EMPLOI DAP-2230 D-LINK

Points forts du produit Connectivité sans fil ultra-performante Étendez votre réseau et profitez de vitesses Wi-Fi allant jusqu’à 300 Mbit/s1, idéales pour les applications quotidiennes en entreprise Fonctionnalités de sécurité et d'authentification renforcées Maintenez un réseau hautement sécurisé grâce à une gamme de fonctionnalités, incluant WPA/WPA2, la segmentation du réseau local sans fil et la prise en charge VLAN Fonctionnement flexible Configuré pour être utilisé comme point d’accès, en mode système de distribution sans fil (WDS) avec point d’accès, comme WDS/pont ou client sans fil DAP-2230 Point d'accès sans fil Wireless N PoE Caractéristiques Connexion ultra-performante Le point d'accès Wireless N PoE DAP-2230 permet aux entreprises de créer un réseau sans fil sécurisé et gérable. Les multiples modes de fonctionnement, les outils de gestion du réseau et les fonctionnalités

• Technologie sans fil IEEE 802.11n1 de sécurité offrent aux administrateurs réseau des options de déploiement plus flexibles. Le DAP2230 peut être installé au plafond, sur un mur ou placé sur un bureau pour répondre à toutes les

• Jusqu'à 300 Mbit/s1 demandes sans fil.

• Port Fast Ethernet 10/100 LAN Conçu pour les environnements professionnels Des performances sans fil rapides et efficaces

• Idéal pour le déploiement des réseaux intérieurs2 Le DAP-2230 offre des performances sans fil fiables avec un débit maximum du signal sans fil allant

• Contrôle du trafic/Qualité de service (QoS) jusqu'à 300 Mbit/s1. De plus, la prise en charge des fonctionnalités de qualité de Service (QoS) WMM

• Serveur RADIUS interne (Wi-Fi Multimedia) font de ce périphérique un point d'accès idéal pour les applications audio, vidéo et

• Redirection web Fonctionnalités de sécurité éprouvée vocales. Lorsque cette option est activée, la qualité de service (QoS) permet au DAP-2230 de hiérarchiser automatiquement le trafic en fonction du niveau de diffusion interactive, tels que les films HD ou la voix sur IP (VoIP). La fonction de qualité de Service (QoS) fournit également une option de menu déroulant

• WPA/WPA2 - Personnel/Entreprise sur l'interface web du DAP-2230 pour personnaliser les paramètres de priorité. La fonction de répartition

• WPA2 - PSK/AES over WDS de charge du DAP-2230 garantit également des performances optimales en définissant une limite pour

• Filtrage des adresses MAC le nombre total d'utilisateurs par point d'accès.

• Protection d'accès au réseau (NAP)
• Prévention anti-usurpation ARP Sécurité performante

• Partition du réseau local sans fil Pour aider à maintenir un réseau sans fil sécurisé, le DAP-2230 prend en charge à la fois le mode Entreprise Installation pratique et Personnel du chiffrement WPA et WPA2 (802.11i) avec l'assistance d'un serveur RADIUS principal et d'un

• Prend en charge le PoE 802.3af (Power over Ethernet) serveur RADIUS interne intégré permettant aux utilisateurs de créer leur compte sur le périphérique. Pour

• Support de fixation au mur et au plafond inclus la désactivation de la diffusion du SSID, la détection des points d'accès indésirables et la planification de la mieux protéger votre réseau sans fil, le filtrage des adresses MAC, la segmentation du réseau local sans fil, diffusion sans fil sont également inclus. Le DAP-2230 prend en charge jusqu'à huit réseaux locaux virtuels qui mettent en œuvre plusieurs SSID pour aider à segmenter les utilisateurs sur le réseau. Il comprend également un mécanisme d'isolation des clients sans fil qui limite la communication directe de client à client. De plus, le DAP-2230 prend en charge la protection d'accès au réseau (NAP), une fonction de Windows Server 2008, permettant aux administrateurs réseau de définir plusieurs niveaux d'accès au réseau basés sur les besoins du client. DAP-2230 Point d'accès sans fil Wireless n PoE Point d'accès polyvalent Le DAP-2230 permet aux administrateurs réseau de déployer un réseau sans fil très facile à gérer et extrêmement robuste avec une couverture sans fil optimale. Le DAP-2230 peut être installé au plafond, sur un mur ou placé sur un bureau pour répondre à toutes les demandes sans fil. Pour les installations avancées, le DAP-2230 dispose de la connexion d'alimentation électrique par câble Ethernet (PoE 802.3af ) intégrée conforme à la norme permettant une installation dans des endroits où les prises de courant ne sont pas facilement disponibles. Plusieurs modes de fonctionnement Pour maximiser le retour sur investissement total, le DAP-2230 peut être configuré pour optimiser les performances du réseau en fonction de l'un de ses multiples modes de fonctionnement : point d'accès, système de distribution sans fil (WDS) avec point d'accès, pont WDS ou client sans fil. Avec la prise en charge du WDS, les administrateurs réseau peuvent installer plusieurs DAP-2230 sur un site et les configurer pour créer un pont entre eux et fournir un accès au réseau à chaque client. Le DAP-2230 inclut également des fonctions avancées comme l'équilibre de charge et la redondance qui fournissent une connectivité sans fil à sécurité intégrée. Gestion du réseau Les administrateurs réseau ont de multiples possibilités de gérer le DAP-2230, y compris le web (HTTP), Secure Socket Layer (SSL), Secure Shell (SSH) et Telnet. Pour effectuer une gestion avancée du réseau, les administrateurs peuvent utiliser le logiciel Central WiFiManager de D-Link pour configurer et gérer plusieurs points d’accès depuis un emplacement unique. Le logiciel Central WiFiManager de D-Link permet également aux administrateurs réseau d’effectuer des contrôles de maintenance réguliers à distance, ce qui évite d’envoyer du personnel physiquement pour vérifier le fonctionnement correct. Le DAP-2230 comprend une fonction de programmateur sans fil qui désactive la fonction sans fil lorsqu'elle n'est pas nécessaire pour économiser l'électricité. Grâce à son design super compact, sa prise en charge de la fonction PoE, sa grande facilité de gestion, ses modes de fonctionnement polyvalents et ses améliorations de la sécurité, le DAP-2230 offre aux environnements de PME et d’entreprise une solution professionnelle pour le déploiement d’un réseau sans fil. Logiciel Central WiFiManager gratuit Gérer jusqu’à 500 points d’accès à partir d’un lieu unique, avec une structure mutualisée qui permet une administration à plusieurs niveaux. Vous permet de contrôler votre réseau sans fil partout dans le monde via Internet, à l’aide d’un navigateur web sur votre ordinateur, votre smartphone ou tablette. Fonctionnalités spécifiques pour les entreprises telles que l’optimisation de la bande passante, l’optimisation du portail captif et de la radiofréquence pour répondre aux besoins de l’environnement moderne des entreprises. Pour en savoir plus, visitez le site www.dlink.com/CentralWiFiManager Téléchargez le logiciel gratuit en vous inscrivant sur le site suivant www.dlink.com/WiFiDownload Si le pire se produit sur votre réseau, vous avez besoin d’un support efficace et rapide. Les temps d'arrêt vous coûtent de l'argent. D-Link Assist maximise votre temps disponible en résolvant rapidement et efficacement les problèmes techniques. Hautement qualifiés, nos techniciens sont disponibles 24h/24 et veillent à fournir un support hors pair sur simple appel téléphonique. Avec un choix de trois offres de service à un prix accessible couvrant l’ensemble des produits professionnels D-Link, vous pouvez sélectionner la solution qui vous convient le mieux : D-Link Assist Gold - pour un support complet 24h/24 D-Link Assist Gold est parfait pour les environnements de première importance où une disponibilité maximale est cruciale. Il garantit une réponse à toute heure. Assistance 24h/24 tous les jours de l’année y compris pendant les vacances. D-Link Assist Silver - pour une assistance rapide le jour même D-Link Assist Silver est conçu pour les entreprises « à haute disponibilité » qui ont besoin d’une réponse rapide aux heures ouvrées. Réponse garantie en quatre heures, du lundi au vendredi, de 8h à 17h, à l’exception des vacances. D-Link Assist Bronze - pour une réponse garantie le jour ouvré suivant D-Link Assist Bronze est une solution de support à très bon rapport qualité/prix pour les environnements moins essentiels. Réponse garantie en huit heures ouvrables, du lundi au vendredi, de 8h à 17h, à l’exception des vacances. D-Link Assist peut être acheté avec tous les produits professionnels D-Link. Que vous achetiez des switches, des appareils sans fil, de stockage, de sécurité ou de surveillance IP de DLink, votre tranquillité d’esprit est garantie. D-Link Assist propose également des services d’installation et de configuration afin que votre nouveau matériel fonctionne rapidement et correctement. DAP-2230 Point d'accès sans fil Wireless n PoE Spécifications techniques Général Interfaces de l’appareil

• 802.11 n/g/b sans fil1 LED

• Alimentation/État Normes

• IEEE 802.11n/g/b1 Bande de fréquences sans fil

• 2,4 à 2,4835 GHz Antennes

• Deux antennes internes 3 dBi Puissance de sortie maximale

• IEEE 802.3u/af Fonctionnalités Sécurité

WPA-Personnel WPA-Entreprise WPA2-Personnel WPA2-Entreprise

Chiffrement WEP 64/128-bits Diffusion SSID désactivée Contrôle d'accès des adresses MAC Protection d'accès au réseau (NAP) Gestion du réseau

Contrôle du trafic SNMP Central WiFiManager de D-Link AP Array Caractéristiques physiques Dimensions

• 213,6 grammes avec support de montage Tension de fonctionnement

• 12 V CC, 1 A (adaptateur de puissance non fourni)

• (802.3af PoE) Consommation d'énergie maximale

• 5,76 watts Température

• En fonctionnement : de 0 à 40 °C

• En stockage : de -20 à 65 °C Humidité

• En fonctionnement : de 0 % à 90 % sans condensation

• En stockage : 5 % à 95 % sans condensation Certifications

• Certifié Wi-Fi® DAP-2230 Point d'accès sans fil Wireless n PoE Diagramme d'antenne Orientation Plan H Plan E Fixation au plafond Mural (Plan E)

Vitesse maximale du signal sans fil définie par la norme IEEE 802.11n. Le débit de transmission réel des données peut varier. Les conditions du réseau et les facteurs environnementaux, dont le volume de trafic réseau, les matériaux et la construction des bâtiments et la charge du réseau peuvent réduire le débit de transmission réel des données. Les facteurs environnementaux peuvent avoir un impact négatif sur la portée du signal sans fil. Cette unité est conçue pour les environnements intérieurs, vous pourriez violer les exigences réglementaires locales par le déploiement de cette unité dans des environnements extérieurs. Pour en savoir plus : www.dlink.com Siège européen de D-Link.D-Link (Europe) Ltd., D-Link House, Abbey Road, Park Royal, Londres, NW10 7BX. Les spécifications peuvent être modifiées sans préavis. D-Link est une marque commerciale déposée de D-Link Corporation et de ses filiales étrangères. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs. ©2015 D-Link Corporation. Tous droits réservés. Sauf erreur ou omission. Dernière mise à jour septembre 2015
