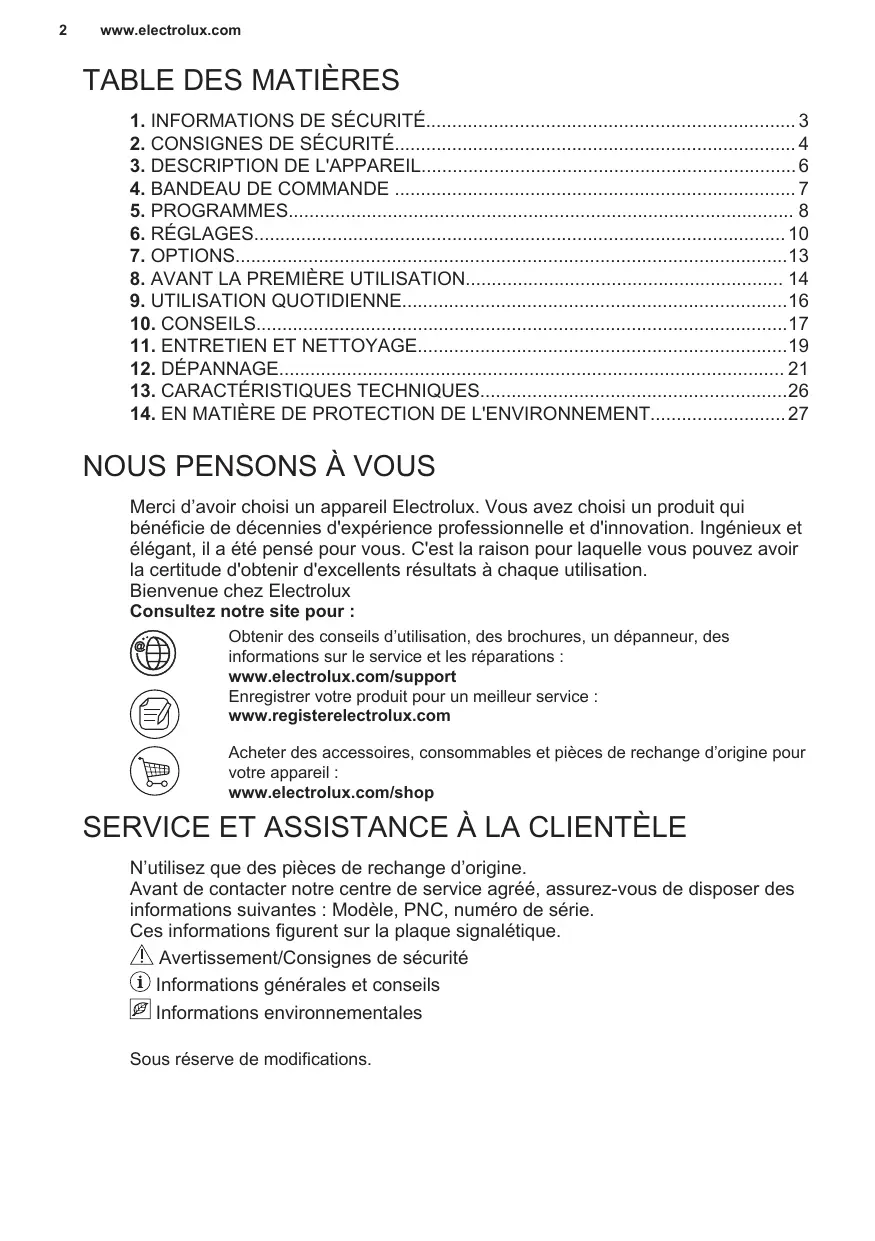

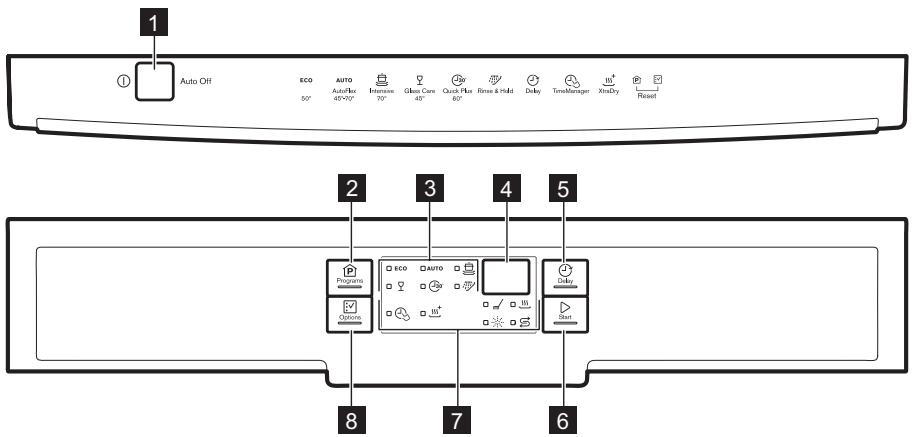

4. BANDEAU DE COMMANDE 7 5. PROGRAMMES 8 6. RÉGLAGES 10 élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux Consultez notre site pour :
Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.
1.1 Sécurité des enfants et des personnes vulnérables. •
Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa) Respectez le nombre maximal de 13 couverts. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger. Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas. Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans. Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette. L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils. –
Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
0 °C. Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
Utilisez toujours une prise de courant de sécurité correctement installée. N'utilisez pas d'adaptateurs multiprise et de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé. Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).
• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec. N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage. Ne posez pas d’objets et n’appliquez pas de pression sur la porte ouverte de l'appareil. De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte
Pour remplacer l'éclairage intérieur, contactez le service après-vente agréé.
Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

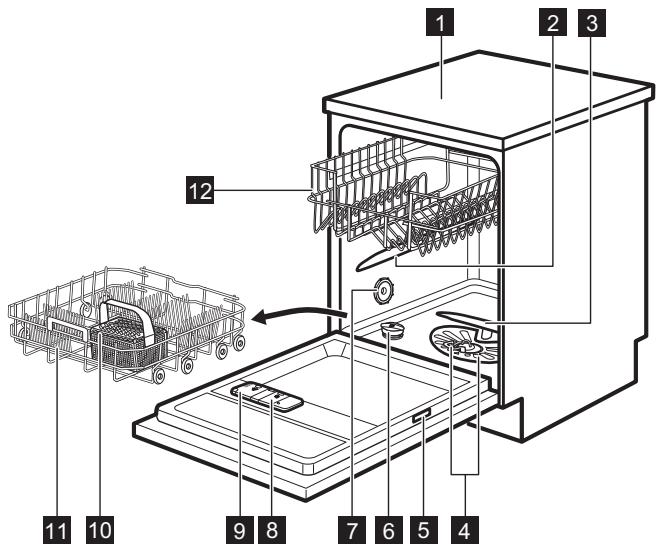

Panier à couverts Panier inférieur Panier supérieur
Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pendant le déroulement du programme. Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint pendant le déroulement du programme.
3) Ce programme est adapté pour laver une charge ou une demi-charge de vaisselle fraî‐ chement sale. Il offre de bons résultats de lavage en peu de temps. 4) Avec ce programme, vous pouvez rapidement rincer les résidus alimentaires de la vais‐ selle et éviter la formation d'odeurs dans l'appareil. N'utilisez pas de produit de lavage avec ce programme.
4) Conformément à la réglementation 2019/2022.
Pour recevoir les informations nécessaires à la mise en œuvre des tests de performances (par ex. conformément à la norme EN60436 ), envoyez un e-mail à l'adresse :
Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur.
• Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau. • L'activation ou la désactivation de la notification du distributeur de liquide de rinçage vide. • Activation ou désactivation de AirDry L'appareil conserve les réglages enregistrés. Par conséquent, vous n'avez pas à les sélectionner à nouveau avant chaque cycle.
Programmation. Pour entrer en mode utilisateur, maintenez les touches Delay et Start enfoncées jusqu'à ce que les voyants , et se mettent à clignoter et que plus rien ne s'affiche.
L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.
Après l'activation, l'appareil est en mode Programmation par défaut. Si ce n'est pas le cas, sélectionnez le mode Programmation de la façon suivante :
Options enfoncées simultanément Dureté de l'eau Degrés alle‐ mands (°dH)
Processus de régénération Pour le fonctionnement correct de l’adoucisseur d’eau, la résine du dispositif adoucisseur doit être régulièrement régénérée. Ce processus est automatique et fait partie du fonctionnement normal du lave-vaisselle. Si la quantité d’eau prescrite (voir les valeurs dans le tableau) a été utilisée depuis le dernier processus de régénération, un nouveau processus de régénération sera lancé entre le rinçage final et la fin du programme. Réglage du ni‐ veau de l'adou‐ cisseur d'eau
(plusieurs possibles au cours du même cycle) peut prolonger la durée du programme de 5 minutes supplémentaires s’il se produit à n’importe quel point au début ou au milieu d’un programme. Toutes les valeurs de consommation indiquées dans cette section sont déterminées conformément à la norme actuellement en vigueur dans des conditions de laboratoire avec une dureté de l’eau de 2,5 mmol/L conformément au règlement 2019/2022 (adoucisseur d’eau : niveau 3). La pression et la température de l’eau ainsi que les variations de l’alimentation secteur peuvent modifier les valeurs.
Assurez-vous que l'appareil est en mode Utilisateur. 1. Appuyez sur Programs. •
6.3 Notification de liquide de rinçage vide Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Le liquide de rinçage est automatiquement ajouté au cours du rinçage chaud. Quand la chambre du liquide de rinçage est vide, le voyant de liquide de rinçage s'allume pour signaler qu'un remplissage du liquide de rinçage est nécessaire. Si les résultats de séchage sont satisfaisants lors de l'utilisation de pastilles de détergent multifonctions, il est possible de désactiver la notification de remplissage du distributeur de liquide de rinçage Nous vous recommandons, cependant, de toujours utiliser du liquide de rinçage pour de meilleures performances du séchage. Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans agent de rinçage, activez la notification pour que le voyant Remplissage du liquide de rinçage reste actif.
Assurez-vous que l'appareil est en mode Utilisateur. 1. Appuyez sur Options. •
3. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

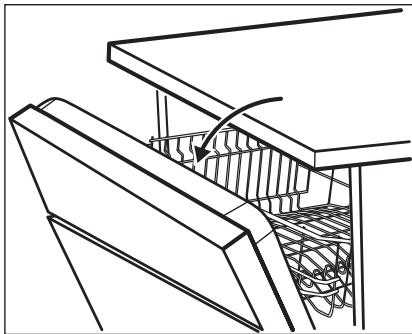

ATTENTION! Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil. AirDry est automatiquement activée avec tous les programmes, à l'exception des programmes
Utilisateur. 1. Appuyez sur Delay. •
Appuyez sur la touche Options jusqu'à ce que le voyant s'allume. L'affichage indique la durée du programme réactualisée.
à l'exception du programme lequel elle doit être sélectionnée à chaque cycle.
XtraDry est permanente et automatiquement utilisée pour les cycles suivants. Vous pouvez changer la configuration à tout moment.
La durée totale du programme diminue d'environ 50 %. Les résultats de lavage seront les mêmes qu'avec la durée normale du programme. Les résultats de séchage peuvent être moins satisfaisants.
TimeManager Appuyez sur la touche Options jusqu'à s'allume. ce que le voyant L'affichage indique la durée du programme réactualisée.
, l'option XtraDry est désactivée et doit être sélectionnée manuellement.
1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la dureté de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau. 2. Remplissez le réservoir de sel régénérant. 3. Remplissez le distributeur de liquide de rinçage. 4. Ouvrez le robinet d'eau. 5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours
N'utilisez pas de produit de lavage et laissez les paniers vides. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

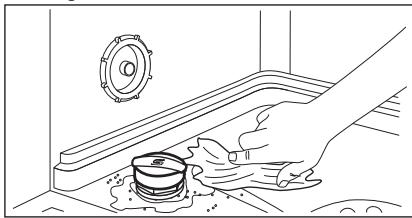

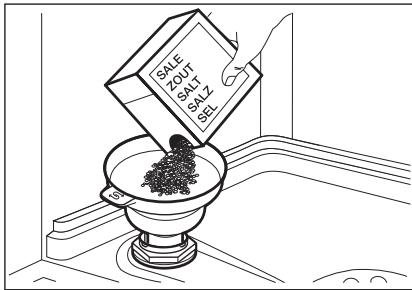

Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion. Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien.

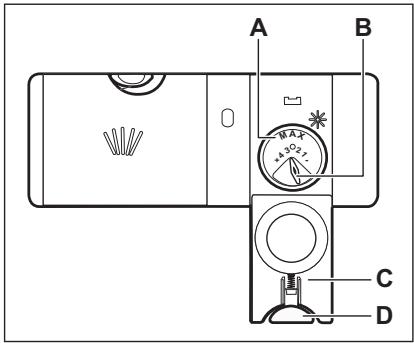

(D) pour ouvrir le couvercle (C). 2. Versez le liquide de rinçage dans le distributeur (A) jusqu'à ce qu'il atteigne le niveau « max ». 3. Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse. 4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement. Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).
Assurez-vous que l'appareil est en mode Programmation. • Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir. • Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage. 3. Chargez les paniers. 4. Ajoutez le produit de lavage. 5. Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.

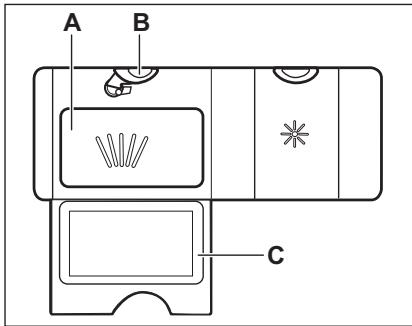

3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil. 4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.
La fonction Auto Off Cette fonction réduit la consommation d'énergie en éteignant automatiquement
La fonction est activée : • 5 minutes après la fin du programme. • Au bout de 5 minutes si le programme n'a pas démarré.
1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation. 2. Fermez la porte de l'appareil. 3. Appuyez sur Programs à plusieurs reprises jusqu'à ce que le voyant du programme que vous souhaitez sélectionner s'allume. L'affichage indique la durée du programme. 4. Sélectionnez les options compatibles. 5. Appuyez sur la touche Start pour lancer le programme. • Le voyant de la phase de lavage s'allume. • Le décompte de la durée du programme démarre et s'effectue par paliers d'une minute.
1. Sélectionnez un programme. 2. Appuyez à plusieurs reprises sur Delay jusqu'à ce que l'affichage indique le délai choisi pour le départ différé (de 1 à 24 heures). Le voyant du programme sélectionné clignote. 3. Appuyez sur Start. 4. Fermez la porte de l'appareil pour démarrer le décompte. Lorsque le décompte est terminé, le programme démarre et le voyant de la phase de lavage s'allume.
Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu. Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry. Ne tentez pas de refermer la porte dans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pourriez endommager l'appareil. Si par la suite vous refermez la porte pendant au moins 3 minutes, le programme en cours se termine.
Annulation du programme Maintenez les touches Programs et Options enfoncées simultanément jusqu'à ce que l'appareil se mette en mode Programmation. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.
Une fois le programme terminé, 0:00 s'affiche. Les voyants de phase sont éteints. Toutes les touches sont inactives, à l'exception de la touche Marche/Arrêt. 1. Pour éteindre l'appareil, appuyez sur la touche Marche/Arrêt ou attendez que la fonction Auto Off l'éteigne automatiquement. Si vous ouvrez la porte avant l'activation de la fonction Auto Off, l'appareil s'éteint automatiquement. 2. Fermez le robinet d'eau.
Enlevez les plus gros résidus d’aliments des plats et videz les tasses et les verres avant de les mettre dans l’appareil.
Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout en 1. Suivez les instructions inscrites sur l'emballage. Sélectionnez un programme en fonction du type de charge et du assure degré de saleté. l’utilisation la plus efficace de consommation d’eau et d’énergie. Pour empêcher la formation de dépôts calcaires à l’intérieur de l’appareil : – Remplissez le réservoir de sel régénérant dès que nécessaire. – Utilisez le dosage recommandé de détergent et de liquide de rinçage. – Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. – Suivez les instructions du chapitre « Entretien et nettoyage ».
Reportez-vous aux instructions figurant sur l'emballage du produit de lavage. Utilisez toujours la quantité adéquate de liquide de rinçage. Un dosage insuffisant du liquide de rinçage diminue les résultats de séchage. Utiliser trop de liquide de rinçage entraîne la formation de couches bleutées sur les articles. Assurez-vous que le niveau d’adoucisseur d’eau est correct. Si le niveau est trop élevé, la quantité accrue de sel régénérant dans l’eau peut entraîner la formation de rouille sur les couverts.
Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante. 1. Réglez l'adoucisseur d'eau sur le niveau maximal. 2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins. 3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers. 4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau
5. Ajustez la quantité de liquide de rinçage libérée. 6. Activez la notification du distributeur de liquide de rinçage vide.
• • Ne lavez pas dans l’appareil des articles fabriqués en bois, corne, aluminium, étain et cuivre car ils pourraient se fissurer, se déformer, être décolorés ou piqués. Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage). Chargez les articles creux (tasses, verres et casseroles) en les retournant. Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. Placez les objets légers dans le panier supérieur. Veillez à ce que les articles ne puissent pas bouger. Placez les petits articles et les couverts dans le panier à couverts. Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.
• Les bras d'aspersion ne sont pas obstrués. Il y a assez de sel régénérant et de liquide de rinçage (sauf si vous utilisez des pastilles tout en 1). La vaisselle est bien positionnée dans les paniers. Le programme est adapté au type de vaisselle et au degré de salissure. Vous utilisez la bonne quantité de produit de lavage.
1. Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs. 2. Commencez par décharger le panier inférieur, puis le panier supérieur. Une fois le programme terminé, il peut rester de l'eau sur les surfaces intérieures de l'appareil.
Avant de lancer le programme sélectionné, assurez-vous que :
Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyezles si nécessaire.

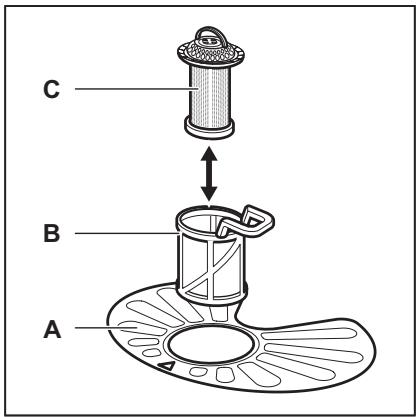

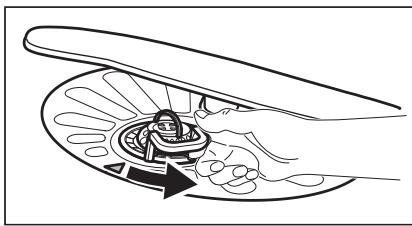

Le système de filtres est composé de 3 parties.

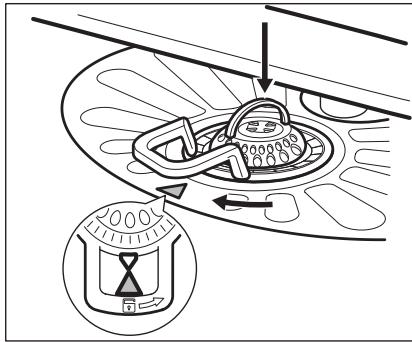

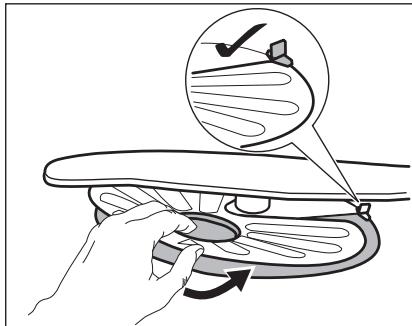

8. Remettez le filtre (B) dans le filtre plat (A). Tournez-le vers la droite jusqu'à la butée.
Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil. Vérifiez les filtres et le collecteur d’eau après chaque utilisation du lavevaisselle. Les corps étranger (par exemple les morceaux de verre, de plastique, les os ou les cure-dents, etc.) réduisent les performances de nettoyage et peuvent endommager la pompe de vidange. 1. Démontez le système de filtres comme indiqué dans ce chapitre. 2. Retirez les corps étrangers à la main. ATTENTION! Si vous ne pouvez pas retirer les corps étrangers, contactez un service après-vente agréé. 3. Remontez les filtres comme indiqué dans ce chapitre.
Une mauvaise réparation de l'appareil peut entraîner un danger pour la sécurité de l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié. La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé.
Pour certaines anomalies, l'écran affiche un code d'alarme.
Appuyez sur Start. Si le départ différé est sélectionné, annulez la sélec‐ tion ou attendez la fin du décompte. L'appareil recharge la résine à l'intérieur de l'adou‐ cisseur d'eau. La durée de cette procédure est d'en‐ viron 5 minutes. Assurez-vous que le robinet d'eau est ouvert. Assurez-vous que la pression de l'arrivée d'eau n'est pas trop basse. Pour obtenir cette information, con‐ tactez votre fournisseur d’eau. Assurez-vous que le robinet d'eau n'est pas obstrué. Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. Assurez-vous que le tuyau d’arrivée d’eau ne pré‐ sente ni plis, ni coudes. Assurez-vous que le siphon de l'évier n'est pas obs‐ trué. Assurez-vous que le système du filtre intérieur n'est pas obstrué. Assurez-vous que le tuyau de vidange ne présente ni plis, ni coudes. Fermez le robinet d'eau. Vérifiez que l’appareil est correctement installé. Assurez-vous que les paniers sont chargés comme indiqué dans la notice d’utilisation.
• capteur de détection du ni‐ • veau d'eau. L'affichage indique i41 i44.
Éteignez l’appareil et rallumez-le.
L'affichage indique i51 i59 ou i5A - i5F.
L'affichage indique iC0 ou iC3.
élevé. L'affichage indique iF1. L'appareil s'arrête et redé‐ marre plusieurs fois en cours de fonctionnement.
Le temps restant sur l'affi‐ chage augmente et passe presque instantanément à la fin du programme.
La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrière (si disponible).
De la vaisselle dépasse des paniers.
L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultané‐ ment. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des appareils qui sont en cours de fonctionnement. Défaut électrique interne de l'appareil. Contactez un service après-vente agréé.
Reportez-vous au chapitre « Entretien et nettoya‐ ge ». La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée. Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rinçage. Les articles en plastiques peuvent avoir besoin d'être essuyés. Pour de meilleures performances de séchage, acti‐ vez l'option XtraDry et sélectionnez AirDry. Nous vous recommandons de toujours utiliser du li‐ quide de rinçage, même si vous utilisez déjà des pastilles tout en 1.
La quantité de produit de lavage est excessive.
Il se peut que la qualité du liquide de rinçage soit en cause.
Il se peut que la qualité du liquide de rinçage soit en cause. Il se peut que la qualité des pastilles tout en 1 soit en cause. Essayez une marque différente ou acti‐ vez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles tout en 1.
çage. Faites appel à un service après-vente agréé.
été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côté des autres. La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau. L'eau ne peut pas éliminer le détergent du distribu‐ teur de produit de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué. Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distribu‐ teur de liquide de rinçage. Reportez-vous au chapitre « Nettoyage intér‐ ieur ».
Même si vous utilisez des pastilles tout en 1, utili‐ sez du seul régénérant et réglez la régénération de l'adoucisseur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ». Si des dépôts de calcaire persistent, nettoyez l'ap‐ pareil avec un nettoyant spécial pour le détartrage de l'appareil. Testez différents produits de lavage. Contactez le fabricant du produit de lavage. Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du pa‐ nier. Placez les objets délicats dans le panier supérieur.
« Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.
EPREL de l’EU grâce au lien https:// eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l’appareil. Reportez-vous au chapitre « Description du produit ». Pour des informations plus détaillées sur l’étiquette énergétique, consultez le site www.theenergylabel.eu.
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
