Type de produit	Chaudière murale à gaz à condensation avec ballon d'eau chaude sanitaire intégré
Marque	CHAFFOTEAUX
Modèle	NIAGARA DELTA 24CF
Catégorie	B11BS (tirage naturel, cheminée, sécurité de débordement)
Puissance chauffage (Pn)	7,8 à 24 kW
Puissance eau chaude sanitaire	24 kW (max)
Rendement énergétique	Classe I selon RT 2000
Alimentation électrique	230 V monophasé - 50 Hz, puissance absorbée 90 W
Protection électrique	IP 44
Poids à vide	52 kg
Capacité du ballon ECS	60 litres (inox)
Température départ chauffage	Réglable de 40 à 85 °C
Température ECS stockage	Réglable de 45 à 70 °C
Pression maximale chauffage	3 bar
Pression maximale sanitaire	7 bar
Gaz compatibles	Gaz naturel (G20/G25) et butane/propane (G30/G31)
Débit minimal circuit chauffage	300 l/h
Débit spécifique ECS (ΔT 30 K)	18,7 l/min
Vase d'expansion	7,1 litres, pression de gonflage 0,7 bar
Entretien	Annuel obligatoire par un professionnel qualifié
Garantie	Selon certificat de garantie fourni
Pièces détachées	Disponibles auprès des grossistes agréés

FOIRE AUX QUESTIONS - NIAGARA DELTA 24CF CHAFFOTEAUX

Comment allumer la chaudière NIAGARA DELTA 24CF ?

Vérifiez que la pression du circuit de chauffage est entre 1 et 1,5 bar. Ouvrez le robinet gaz et mettez la chaudière sous tension. Le voyant vert s'allume. Utilisez les commutateurs chauffage et sanitaire pour activer les modes souhaités.

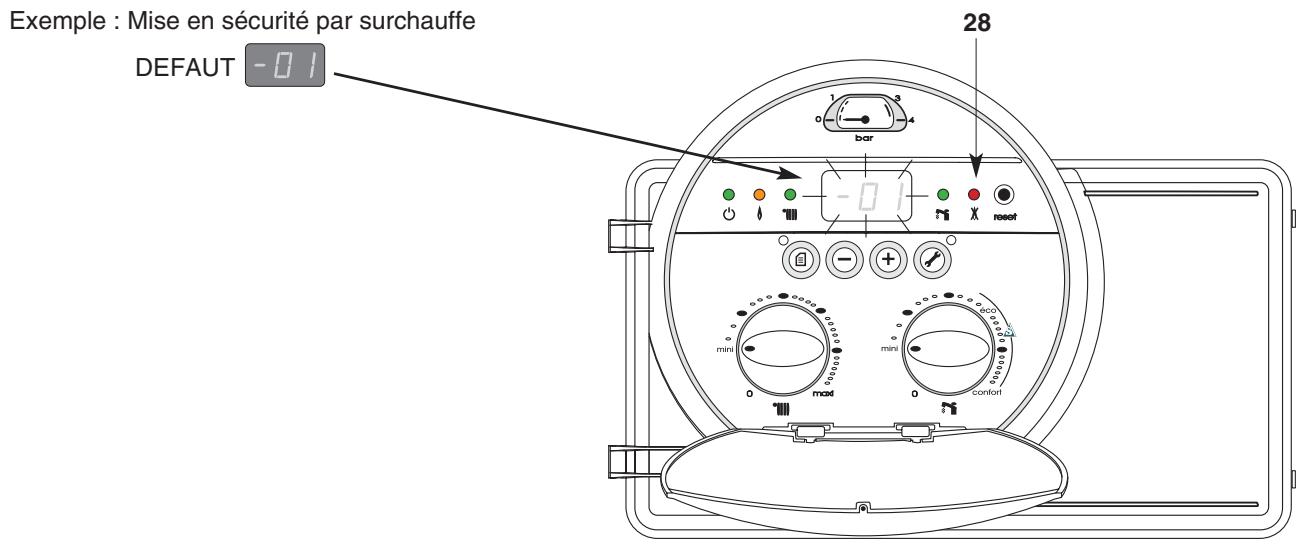

Que faire en cas de voyant rouge allumé ?

Le voyant rouge indique une mise en sécurité. Attendez quelques minutes, puis appuyez sur le bouton reset. Si le défaut persiste (code affiché), consultez le tableau des défauts dans la notice et contactez un professionnel.

Quelle est la pression d'eau recommandée pour le circuit chauffage ?

La pression à froid doit être comprise entre 1 et 1,5 bar. Vérifiez le manomètre et ajustez avec le robinet de remplissage si nécessaire.

Comment régler la température de l'eau chaude sanitaire ?

Utilisez le commutateur sanitaire : position mini pour moins chaud, confort pour plus chaud. La zone Delta Safe (60°C) évite le développement de légionelles. L'afficheur clignote pendant le réglage.

Comment purger l'installation de chauffage ?

Ouvrez les purgeurs sur les radiateurs aux points hauts. Vérifiez la pression après purge. Si nécessaire, remettez de l'eau via le robinet de remplissage jusqu'à 1,5 bar.

Quels sont les codes défauts courants ?

Le code 01 indique une surchauffe, le 03 un défaut d'allumage, le 17 un débordement de fumées. Consultez le tableau complet dans la notice pour diagnostiquer et agir.

Puis-je utiliser la chaudière en mode veille ?

Oui, placez les commutateurs chauffage et sanitaire sur 0. Les voyants s'éteignent. Le circulateur fonctionne 1 minute toutes les 23h pour la protection antigel. Attention : le hors-gel du thermostat d'ambiance est inopérant.

Comment protéger la chaudière en cas de gel ?

Vous pouvez vidanger le circuit, ajouter un antigel adapté, ou laisser la chaudière en mode chauffage avec le thermostat d'ambiance réglé entre 5 et 10°C.

Quels gaz sont compatibles avec ce modèle ?

La chaudière fonctionne au gaz naturel (G20/G25) et au butane/propane (G30/G31). Le changement de gaz doit être effectué par un professionnel qualifié avec un kit de transformation.

Où trouver le manuel d'installation et d'emploi ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notice-facile.com. Elle contient les instructions détaillées d'installation, d'utilisation et de maintenance.

MODE D'EMPLOI NIAGARA DELTA 24CF CHAFFOTEAUX

accumulation intégrée

Modèle pour conduit de fumée

Notice d'installation et d'emploi

Dénomination de la chaudière :

NIAGARA DELTA 18 CF

NIAGARA DELTA 24 CF

NIAGARA DELTA 28 CF

Cette notice d'installation et d'emploi est destinée aux appareils installés en France

Sommaire

Instructions destinées à l'installateur

1 - description.... 3

2 - caractéristiques dimensionnelles 4

3 - caractéristiques hydrauliques.... 5

4 - conditions d'installation 6

5 - pose de la chaudière.... 7

6 - démontage et montage de l'habillage - maintenance 8

7 - raccordements électriques 9

8 - mise en service 10

9 - réglages 11

10 - incidents de fonctionnement 16

11 - transformation de gaz 17

Instructions destinées à l'usager

12 - commandes.... 18

13 - conduite.... 18

14 - entretien 20

15 - sécurité de débordement 20

16 - garantie 21

17 - conseils pratiques 21

18 - changement de gaz.... 21

19 - caractéristiques techniques.... 22

20 - incidents de fonctionnement 24

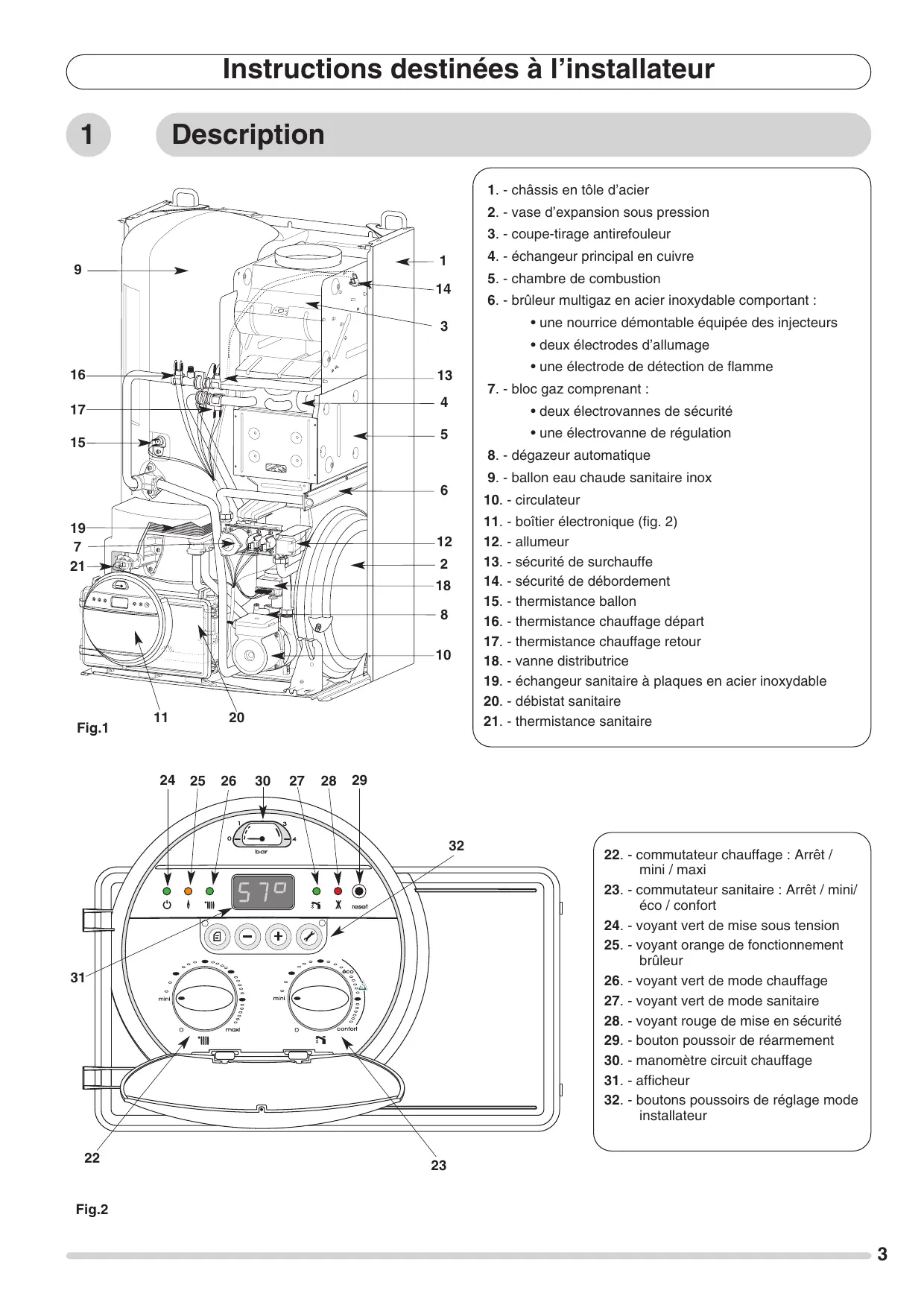

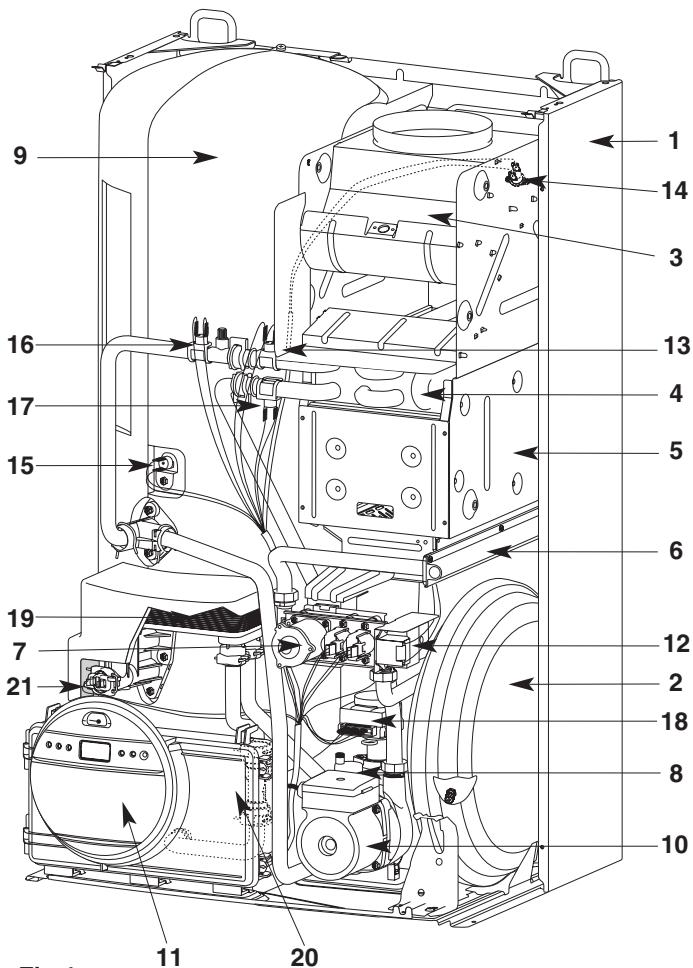

1 Description

Fig.1

1. • châssis en tôle d'acier
2. • vase d'expansion sous pression
3. • coupe-tirage antirefouleur
4. • échangeur principal en cuivre
5. • chambre de combustion
6. • brûleur multigaz en acier inoxydable comportant :

7. une nourrice démontable équipée des injecteurs

8. deux électrodes d'allumage

9. une électrode de détection de flamme

10. • bloc gaz comprenant :

11. deux électrovannes de sécurité

12. une électrovanne de régulation

13. • dégazeur automatique
14. • ballon eau chaude sanitaire inox
15. • circulateur
16. • boîtier électronique (fig. 2)
17. • allumeur
18. • sécurité de surchauffe
19. • sécurité de débordement
20. • thermistance ballon
21. • thermistance chauffage départ
22. • thermistance chauffage retour
23. • vanne distributrice
24. • échangeur sanitaire à plaques en acier inoxydable
25. • débistat sanitaire
26. • thermistance sanitaire

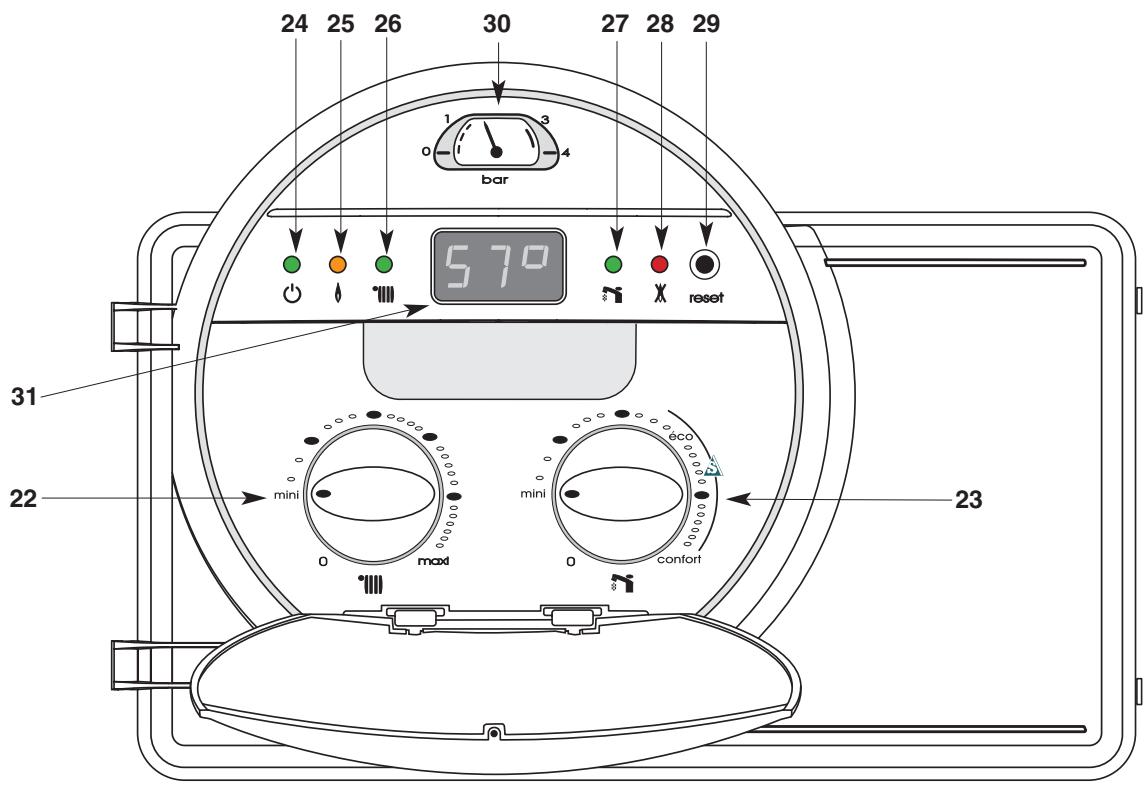

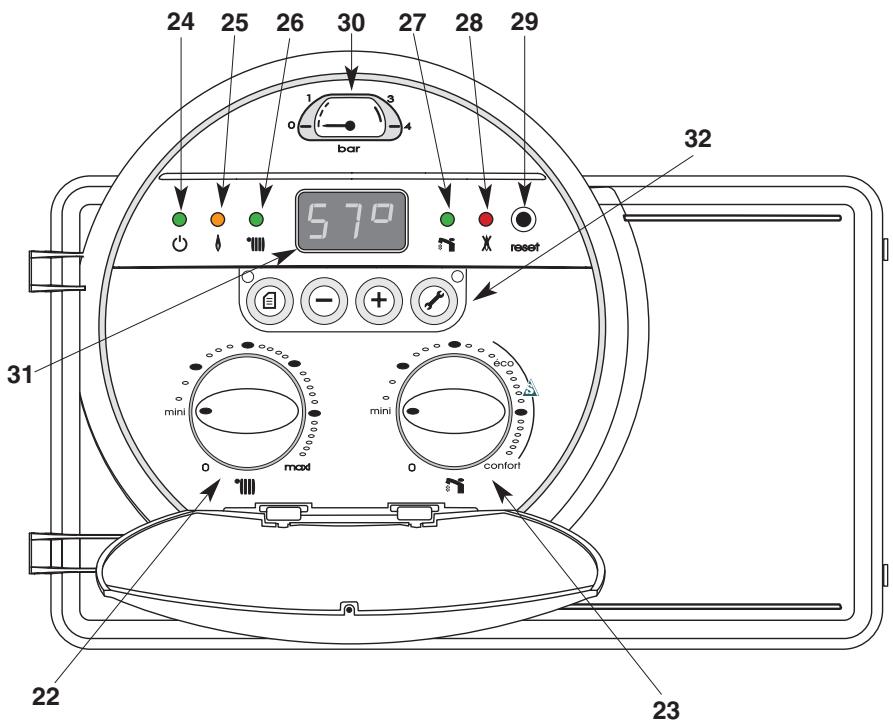

1. • commutateur chauffage : Arrêt / mini / maxi
2. • commutateur sanitaire : Arrêt / mini/ éco / confort
3. • voyant vert de mise sous tension
4. • voyant orange de fonctionnement brûleur
5. • voyant vert de mode chauffage
6. • voyant vert de mode sanitaire
7. • voyant rouge de mise en sécurité
8. • bouton poussoir de réarmement
9. • manomètre circuit chauffage

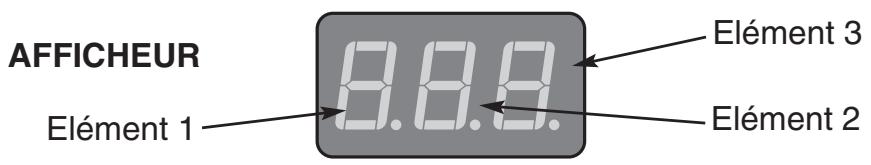

10. • afficheur

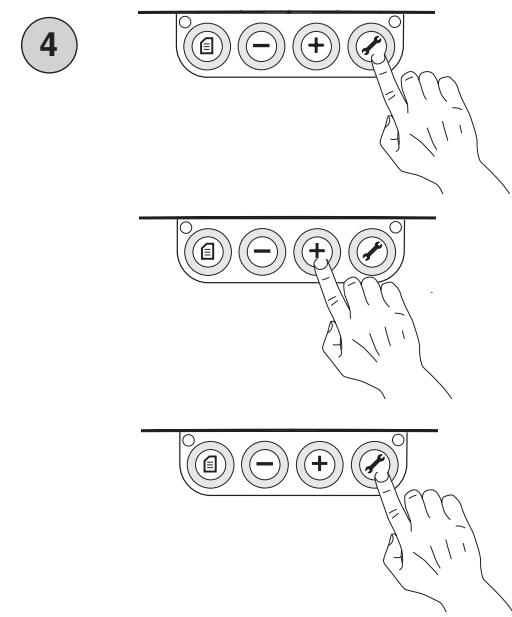

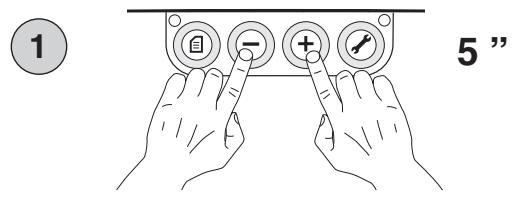

11. • boutons poussoirs de réglage mode installateur

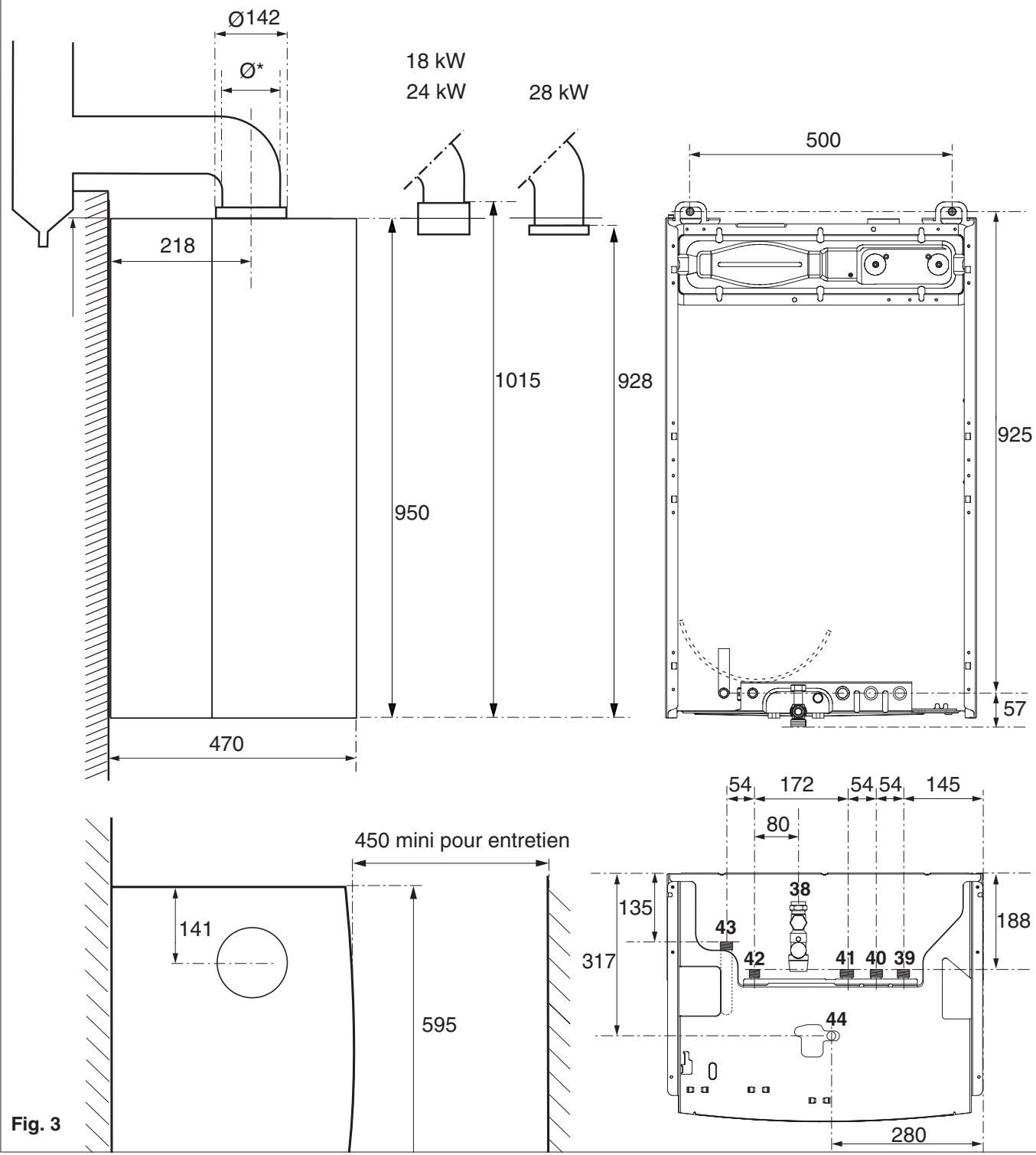

* 28 kW - ∅ du conduit : 139 mm
18 / 24 kW - virole d'adaptation pour un ∅ du conduit 125 mm (livré avec l'appareil)

Poids à vide

18 / 24 kW : 52 kg

28 kW : 53 kg

39 Arrivée gaz

40	Retour chauffage
41	Départ chauffage
42	Arrivée eau froide
43	Départ eau chaude ballon

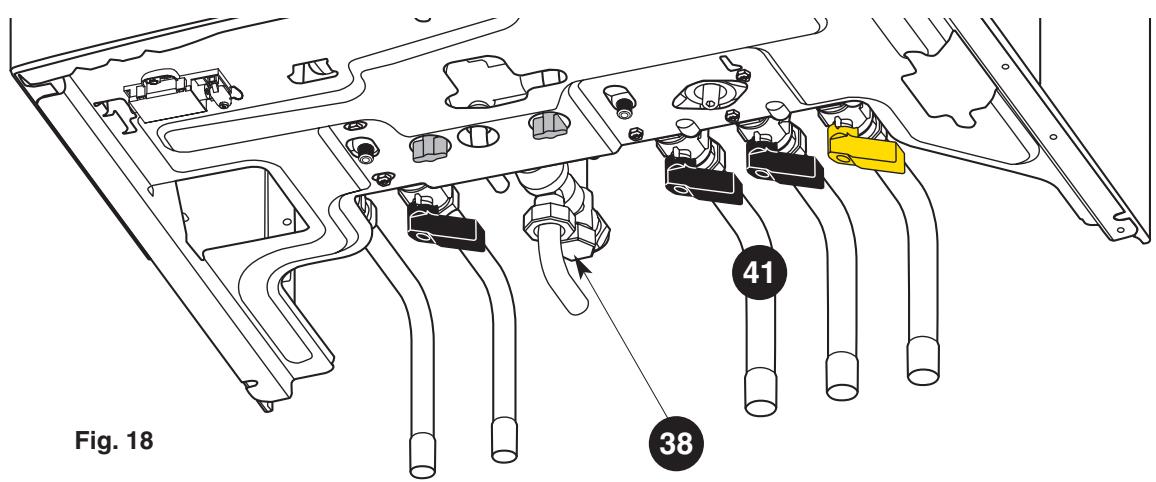

38	Soupape ballon
44	Soupape chauffage

La chaudière est livrée de série avec un by-pass automatique et un ciculateur 2 vitesses.

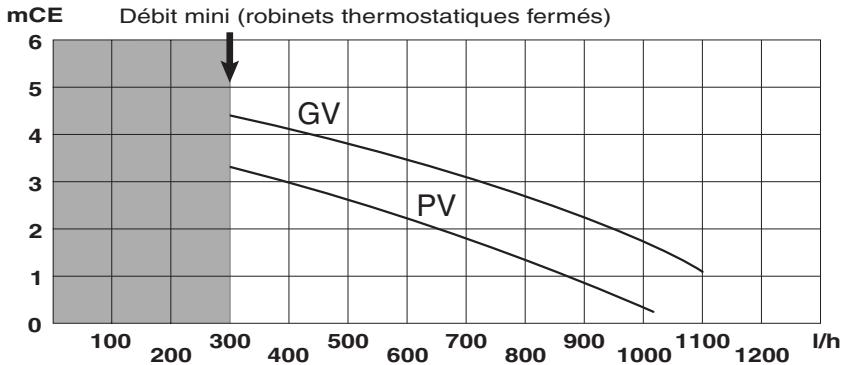

Le diagramme (fig. 4) indique la courbe de la pression disponible en fonction du débit (en sortie de chaudière).

Le débit minimal de l'installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).

Capacité en eau de l'installation.

La chaudière est équipée d'un vase d'expansion sous pression.

Volume maxi du vase d'expansion : 7,1 litres.

Pression de gonflage : 0,7 bar.

La capacité d'expansion du vase d'une installation sous pression varie avec (fig. 5):

- la température moyenne de fonctionnement en °C,

- la hauteur statique qui correspond à la différence de niveau en mètres, entre le point le plus haut de l'installation et l'axe du vase d'expansion

La pression de remplissage.devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10 (préconisée entre 1 et 1,5 bars)

Pression disponible

Fig. 4

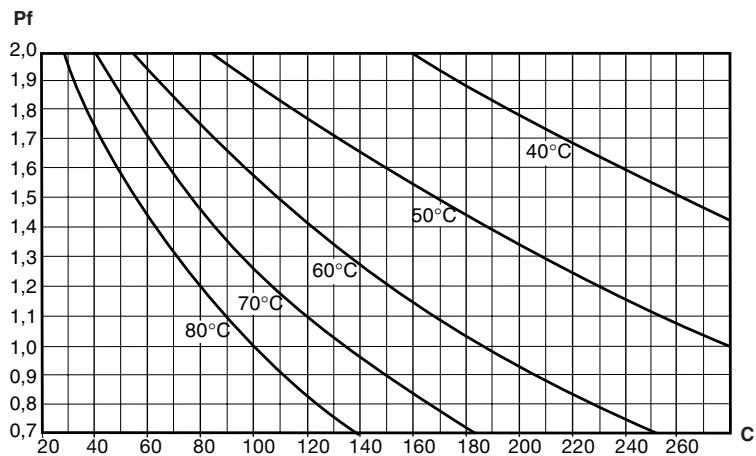

Diagramme de contenance en eau.

Fig. 5

• Pf = Pression du vase d'expansion, en bar
• C = Capacité de l'installation, en litres.

4.1 RAPPEL DE LA REGLEMENTATION

BATIMENTS D'HABITATION

CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.

Notamment : le local doit posséder :

• un volume d'au moins 8 m³
• un ouvrant de 0,40 m² mini.
• des orifices obligatoires d'aération à maintenir en bon état de fonctionnement.
• arrêté du 5 février 1999 modificatif de l'arrêté du 2 août 1977

Après remplacement d'une chaudière à l'identique ( axe et emprise de l'appareil antérieur ), l'installateur est tenu d'établir un certificat de conformité « modèle 4 ».

• norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984).
• règlement Sanitaire Départemental.

Protection du réseau d'eau potable

• la présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.
• un disconnecteur NF est placé sur la barrette robinetterie de la chaudière.
• norme NF C 15-100 - Installations électriques à basse tension - Règles.

ETABLISSEMENTS RECEVANT DU PUBLIC

CONDITIONS REGLEMENTAIRES D'INSTALLATION

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

a) Prescriptions générales

pour tous les appareils :

• articles GZ
  Installations aux gaz combustibles et hydrocarbures liquéfiés.
• articles CH
  Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Recommendation :

si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D'INSTALLATION

Implantation de la chaudière

• placer la chaudière à proximité du conduit d'évacuation des produits de combustion.
• ne pas installer la chaudière au dessus des plaques de cuisson, du four, et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d'en altérer le fonctionnement.
• prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 130 kg environ).
• prendre des précautions pour limiter les nuisances acoustiques.

Circuit d'eau chaude sanitaire

Dans le cas d'une dureté de l'eau supérieure à TU 25, prévoir un traitement de l'eau.

Voir norme DTU sanitaire.

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 l/h, robinets thermostatiques fermés.

Précautions contre la corrosion

Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l'installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes il est souhaitable d'utiliser un inhibiteur de corrosion.

Prendre toute précaution pour éviter que l'eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l'installation ; ainsi que des robinets de vidange aux points bas.

Evacuation de gaz brûlés

Voir DTU 24-6 et règles techniques

Cette chaudière ne peut être raccordée que sur un conduit à tirage naturel

Le raccordement est prévu pour l'emboîtement du tuyau ∅ 125 mm pour 18 et 24 kW ou ∅ 139 mm pour 28 kW, à l'intérieur de la buse de sortie de l'antirefouleur.

Prévoir un pot de purge afin d'éviter que la condensation éventuelle du conduit ne tombe dans l'appareil.

GABARIT DE POSE

• présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.
• tenir compte des conditions d'installation § 4.

RACCORDEMENT DES CANALISATIONS

Les douilles de raccordement sont fournies dans un colis séparé de l'appareil.

Divers jeux de raccords sont disponibles chez les grossistes.

• 1ère installation
• remplacement de chaudières Chaffoteaux & Maury
• remplacement de chaudières autres marques
• kit d'écartement mural (dans le cas de passage des tubes par l'arrière)

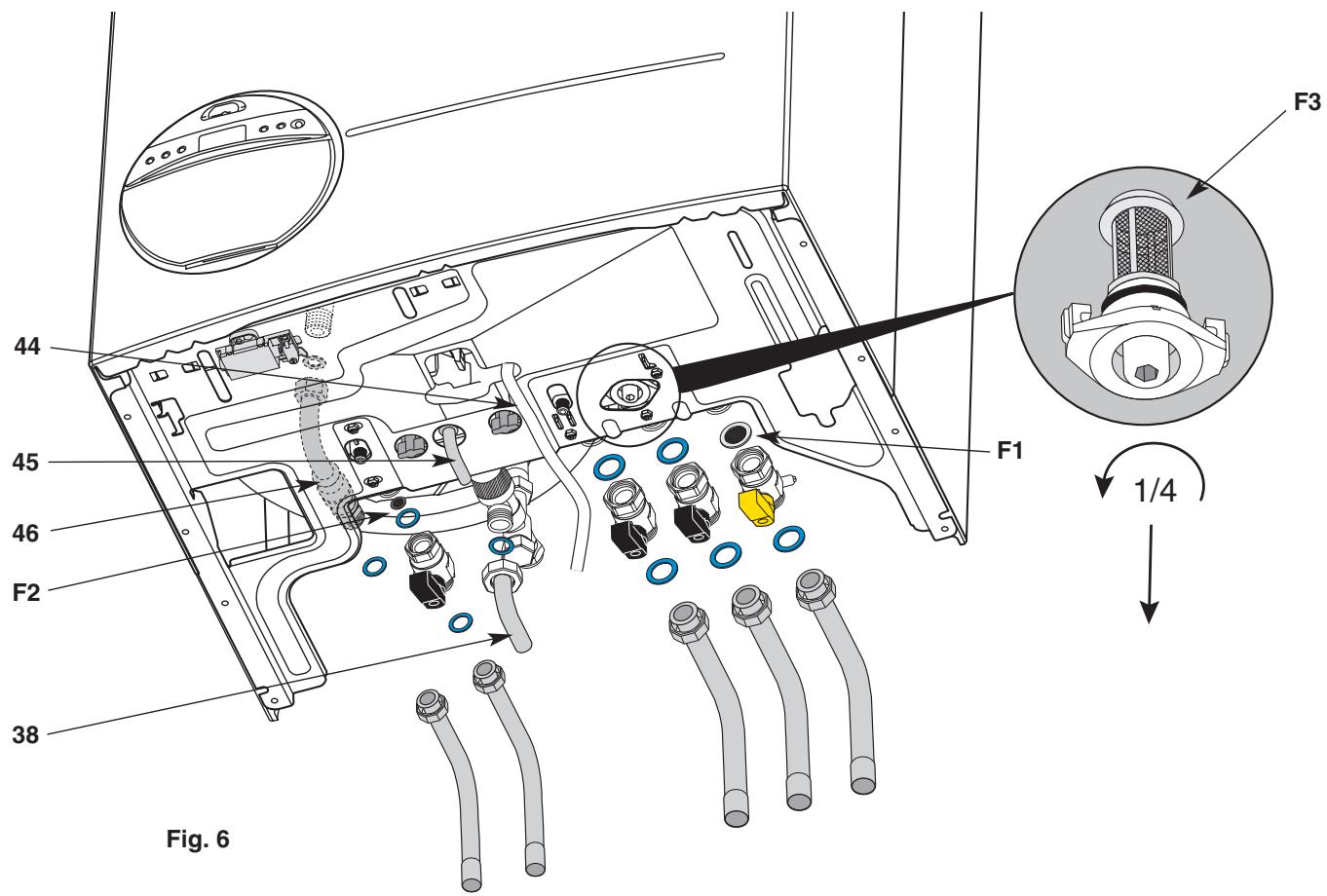

- mettre en place (fig. 6):

• les différents robinets, robinets 3/4 sur gaz (robinet manette jaune, couple de serrage mini 10 mN), départ et retour chauffage, robinets 1/2 sur eau froide sanitaire, et durit sortie ballon 46
• joints et douilles de raccordement, douilles 3/4 sur gaz, départ et retour chauffage, douille 1/2 sur eau froide et eau chaude sanitaire
• un joint filtre F1 est placé sur le robinet gaz, un filtre eau F2 sur l'alimentation eau froide sanitaire et un filtre chauffage F3 sur le bloc chauffage
• Le tuyau de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 et celui du disconnecteur 45 doivent obligatoirement être raccordés à une canalisation d'eau usée.

- terminer par le raccordement au conduit de fumée :

• utiliser un tuyau ou un coude de raccordement agréé "spécial-gaz".
• le raccordement est prévu pour l'emboîtement du tuyau ou du coude à l'intérieur de la buse de sortie de l'antirefouleur de la chaudière

NETTOYAGE ET TRAITEMENT DE L'INSTALLATION

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l'installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).

Le traitement complet de l'installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

Le montage de l'habillage est impératif pour un fonctionnement correct de l'appareil.

Pour la pose de la chaudière, il n'est pas nécessaire d'enlever l'habillage.

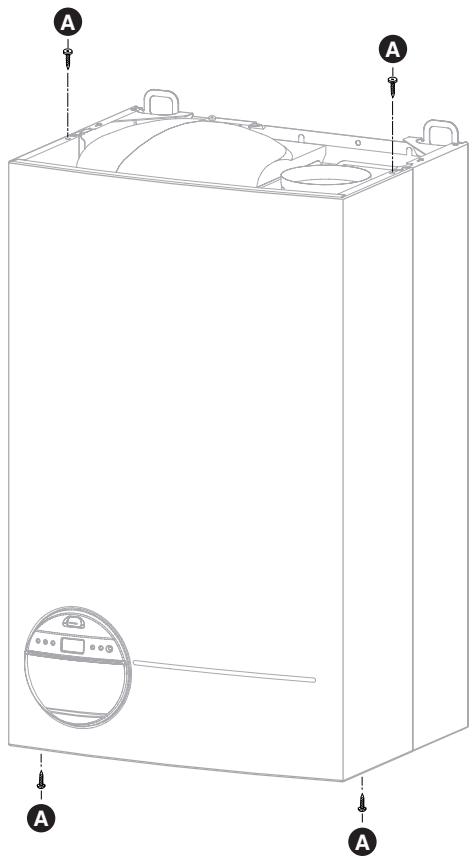

Démontage de l'habillage

• dévisser les 4 vis A de fixation de l'habillage (fig. 7)
• dégager les clips
• enlever l'habillage

Maintenance

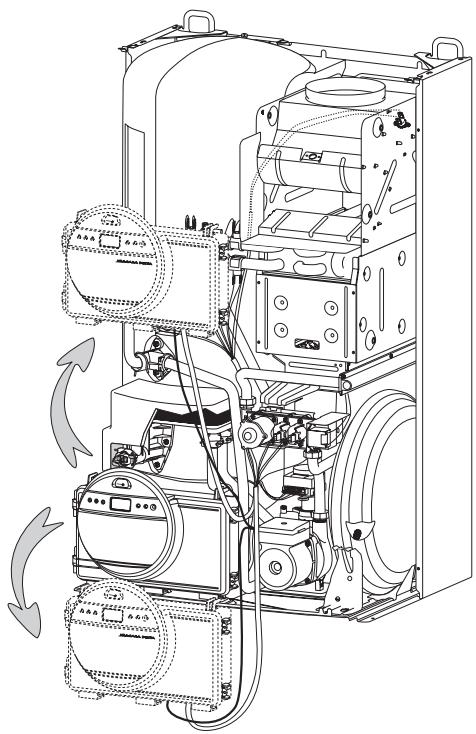

Pour la maintenance de l'appareil, il y a possibilité de déplacer le boîtier électrique sans avoir à effectuer de déconnexion. Boîtier électrique clipé sur tube départ chauffage ou fond inférieur du châssis - (fig. 9).

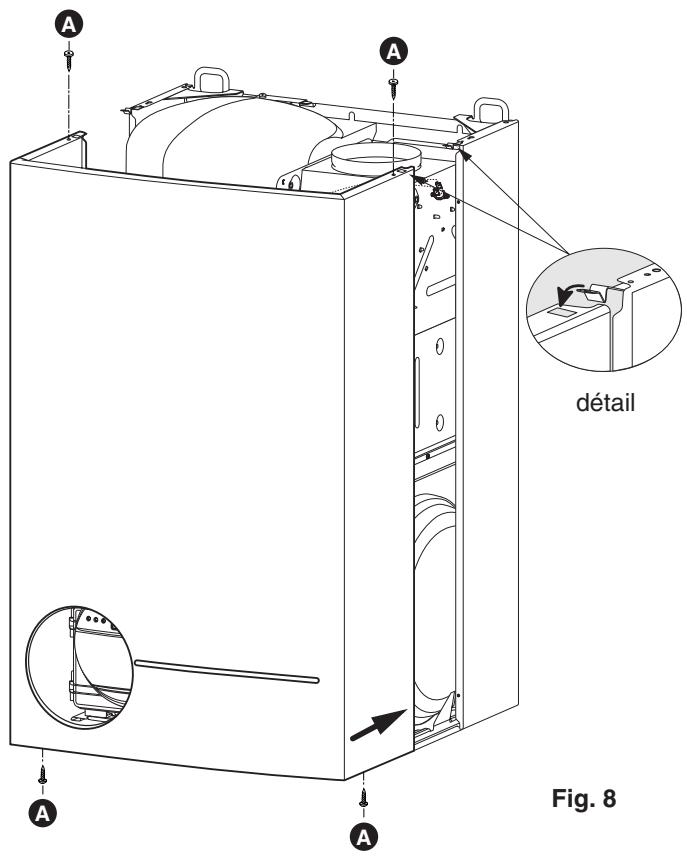

Montage de l'habillage

Retirer le film protecteur

• présenter l'habillage (fig. 8)
• engager les 2 clips dans l'habillage (voir détail)
• visser les 4 vis de fixation A de la façade

Emplacement des raccordements :

• le raccordement électrique du TA s'effectue sous la chaudière, sur la tôle de fond.
• les arrivées des câbles d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose
• l'alimentation secteur de la chaudière s'effectue avec un câble 2 P + T livré avec l'appareil. Le cable du TA est non fourni.

Nota : les 2 câbles, secteur et TA, doivent être 2 câbles séparés

Important :

- conformément à la réglementation, un dispositif de séparation bipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière

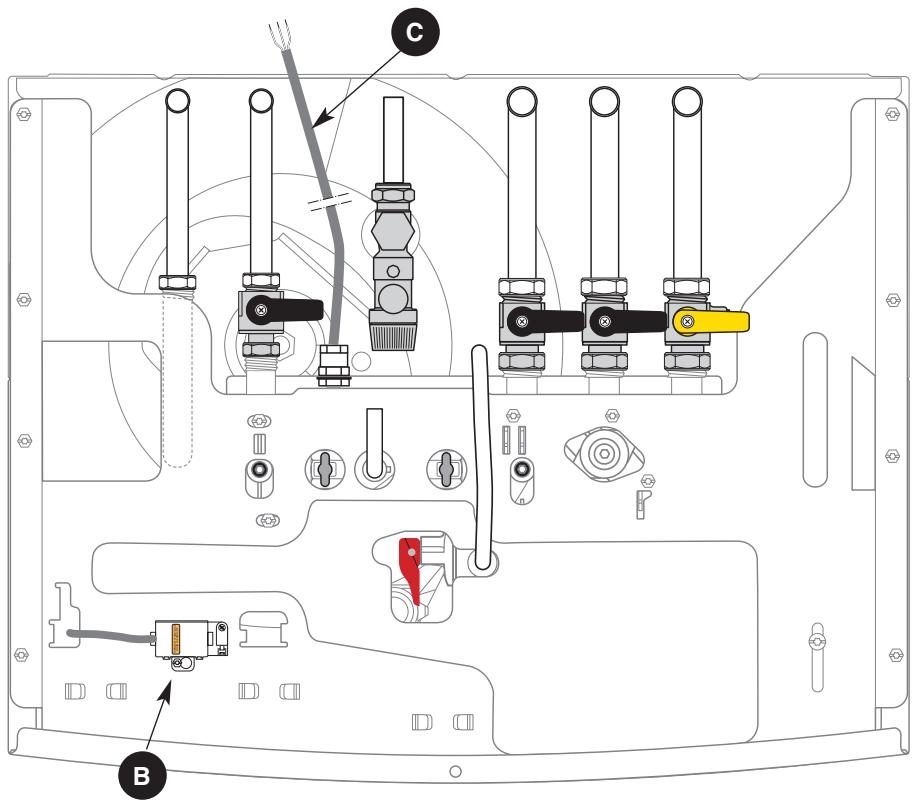

Raccordement secteur

Le câble 3 conducteurs C est précablé au niveau du boîtier électrique de l'appareil. Raccorder ce câble au réseau de distribution 230 V protégé.(fig. 10)

Raccordement d'un thermostat d'ambiance

Ouvrir le bornier B à l'aide d'un tournevis (fig. 11)

Le raccordement d'un thermostat d'ambiance se fait sur ce connecteur B. (fig. 12)

- ôter le shunt S.

- raccorder le thermostat à la place du shunt S

Fig. 10

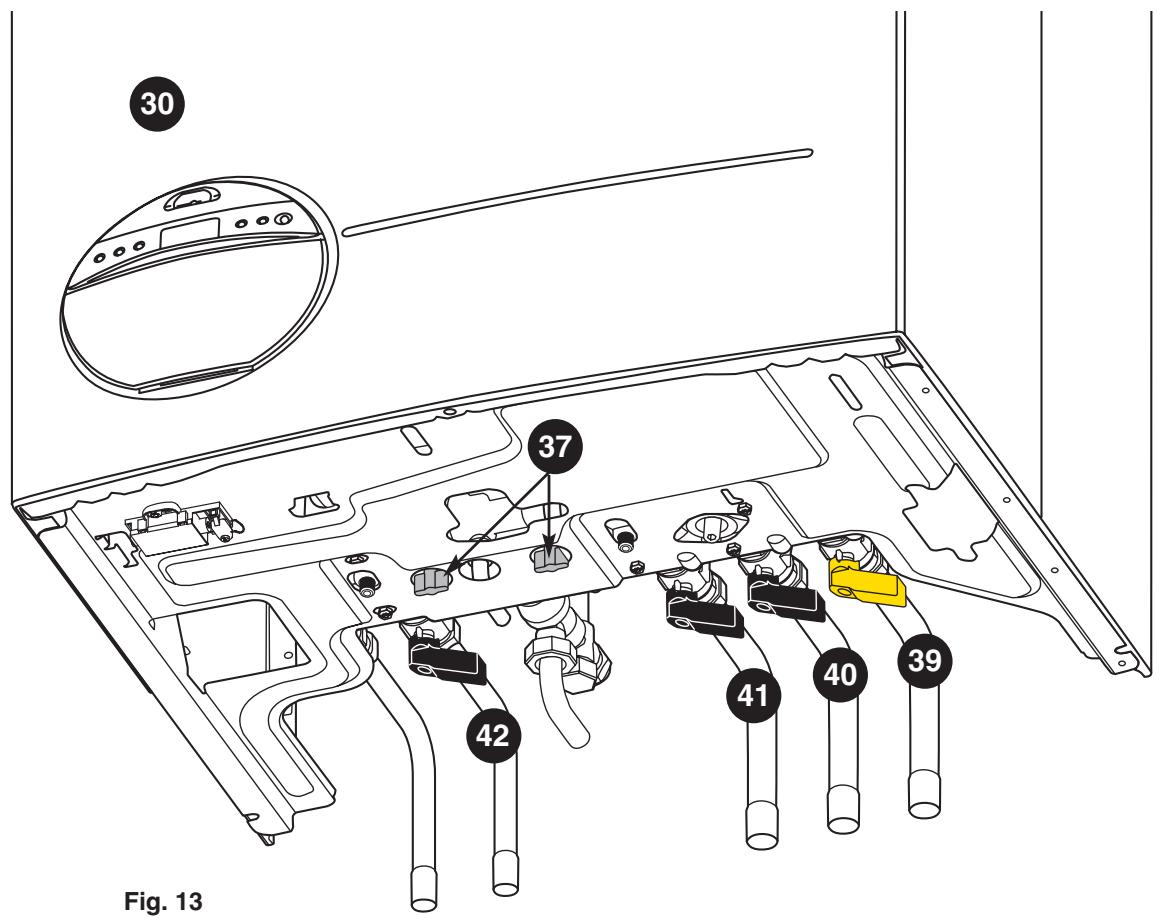

Mise en pression (fig. 13)

Circuit sanitaire

• ouvrir le robinet d'eau froide 42
• purger le ballon et l'installation en puisant aux différents robinets d'eau chaude

Circuit chauffage

• vérifier que les robinets départ chauffage 41 et retour chauffage 40 sont ouverts
• ouvrir les robinets de remplissage 37
• refermer ces robinets lorsque l'aiguille du manomètre 30 se situe à la pression déterminée au § 3
• purger l'installation et rétablir la pression

Circuit gaz

• ouvrir le robinet gaz 39
• purger le circuit gaz
• vérifier les étanchéités sur toute la ligne gaz

L'appareil en sortie d'usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4 Tous les réglages peuvent être modifiés par l'installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en basculant la porte P du boîtier électrique et en retirant le cache D (fig. 14).

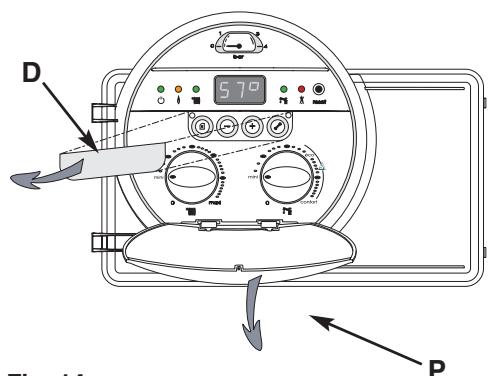

Fig. 14

Pour accéder aux menus, appuyer sur les touches ⏻ et ⚠ simultanement pendant environ 5 secondes (fig.15). Le menu 1 s'affiche.

Changement de menu :

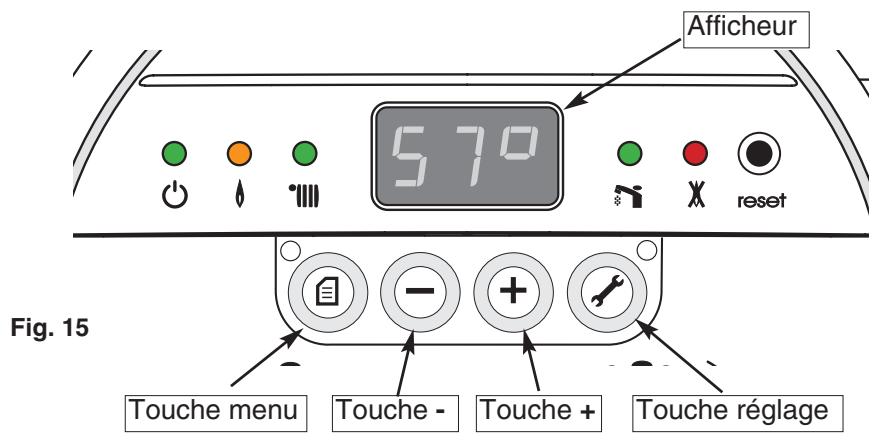

Appuyer sur la touche Menu Ⓕ (fig.15). Le numéro du menu s'affiche pendant 3 secondes -2-. Pour accéder au menu suivant, appuyer de nouveau sur la touche Menu Ⓕ.

Changement de rubriques à l'intérieur d'un menu :

Appuyer sur la touche ⚠ ou sur la touche ⏰ pour monter ou descendre les rubriques.

Remarque : lorsqu'on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu'on est sur la première, on reboucle sur la dernière si on exécute un -

Modification des paramètres d'une rubrique (ne concerne que les menus 3 et 4) :

Appuyer sur la touche Réglage ⏻ pour passer en mode de réglage, les éléments 2 et 3 clignotent, appuyer ensuite sur ⚠ ou ⏱ pour modifier les paramètres de réglage. Appuyer sur la touche Réglage ⏱ pour valider les modifications et sortir du mode Réglage, les éléments 2 et 3 s'arrêtent de clignoter.

Retour à la configuration de sortie usine :

Se positionner dans les menus 3 ou 4 et appuyer sur la touche ⊕ et Réglage ⏻ pendant 10 secondes. L'afficheur indique CM [F] en clignotant pendant quelques instants lorsque cela est effectué.

Remise à zéro de l'historique des défauts :

Se positionner dans le menu 1 et appuyer sur la touche + et Réglage ✉ pendant 10 secondes. L'afficheur indique CM [P7] en clignotant pendant quelques instants lorsque cela est effectué.

Nota : Pour sortir du mode installateur, l'afficheur rebascule en mode utilisateur au bout d'1 minute environ après le dernier appui sur les touches.

ACTION	ETAT			AFFICHEUR
5"x fois	Menu - 1 - Historique Défautindique les 10 derniers défauts
	Rubrique	Elément 1	Elément 2 et 3
	Dernier défaut apparu	0.	code de 01 à 99
	Avant dernier défaut apparu	1.	code de 01 à 99
	...	...	code de 01 à 99
	Dernier défaut apparu avant le précédent	9.	code de 01 à 99
	Remarque : L'afficheur indique -- s'il n'y a pas eu de code défaut enregistré
cis[x fois	Menu - 2 - Etat Chaudièreindique l'état ou la configuration de la chaudière
	Rubrique	Elément 1	Elément 2 et 3
	Version du logiciel de la carte d'affichage	0.	10 à 99
	Version du logiciel de la carte principale	1.	10 à 99
	Type d'évacuation de fumées	2.	0 : CF
		2.	1 : FFVitesse variable
		2.	2 : VMC
		2.	3 : FFVitesse fixe
		2.	4 : condensation
	Demande TA présente	3.	0 : non
		3.	1 : oui
	Position théorique de la vanne distributrice	4.	0 : sanitaire
		4.	1 : chauffage
	Température départ Sanitaire (en °C)	5.	de 0 à 99
	Température ballon (en °C)	6.	de 0 à 99
	Température départ chauffage (en °C)	7.	de 0 à 99
	Température retour chauffage (en °C)	8.	de 0 à 99
	Température extérieureClignotant quand température négative	9.	de 0 à 99

ACTION	ETAT			AFFICHEUR
	Menu - 3 - Réglages chaudière				Réglageusine
	Rubrique	Elément 1	Elément 2 et 3
	Module chaleur douce	0	0 : non		√
		0	1 : oui
	Température de sécurité sanitaire Consigne ECS fixe à 60° pas d'affichage de la consigne	1	0 : non		√
		1	1 : oui
	Action du programmateur	2	0 : sur les 2
		2	1 : sur réchauffage ballon
		2	2 : sur le chauffage
		2	3 : sur aucun		√
	Niveau de la puissance gaz max.chaudière de 70 % de P nominal à P nominal	3	Valeur de 0 à 10		√
ois	Menu - 4 - Réglages pour le chauffage			-4-	Réglageusine
x fois	Rubrique	Elément 1	Elément 2 et 3
	Fonctionnement coupe-pompe	0	0 : non	0 0	√
		0	1 : oui	0 1
	Vitesse de pompe	1	0 : Grande	1 0	√
		1	1 : Petite	1 1
	Durée de la post-circulation de pompe	2	0 mn	20.0	√
		2	0,5 mn	20.5
	0 à 5 minutes par pas de 1/2 minute	2	1,0 mn	21.0
		2	5 mn	25.0
	Maximum de la consigne chauffagede 50 à 90 °C par pas de 1°C	4	85°C	485	√
	Minimum de la consigne chauffagede 25 à 50 °C par pas de 1°C	5	35°C	535	√
	Fonctionnement Normal	7	0 : non	7 0	√
	Tout ou rien	7	1 : oui	7 1
	TAC	8	0 mn	80.0	√
		8	0,5 mn	80.5
	De 0 à 7 minutes par pas de 1/2 minute	8	2,5 mn	82.5
		8	7 mn	87.0
	Niveau de la puissance gaz max. enchauffagede P min à P max generalNOTA :P max. voir menu 3 rubrique 3	9	Valeurde 0 à 10	9 5	√

Réglage du TAC :

Si l'on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.

(rappel : réglage d'usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).

Procéder comme suit :

Afficheur

1 - passer en mode installateur, touche + et - appuyée pendant 5 secondes, l'afficheur indique :
-1- puis 0.-- s'il n'y a pas de défaut ou un code correspondant au dernier défaut

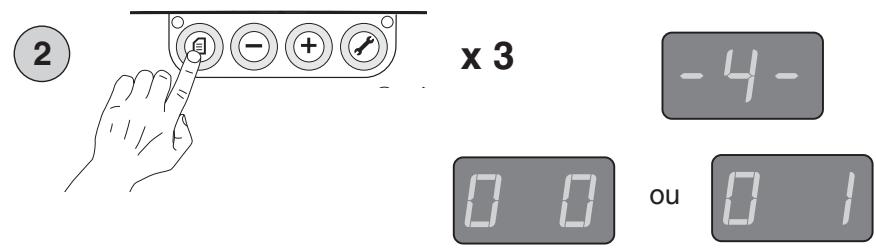

2 - appuyer sur la touche menu Ⓞ trois fois pour arriver au menu -4-, l'afficheur indique : -4- puis le réglage de la rubrique 0 soit 0 0 ou 0 1
3 - passer à la rubrique 8 (réglage du TAC) en appuyant sur la touche + 8 fois, l'afficheur indique : 82.5 (ce qui correspond au réglage usine 2 mn 30 s) 8 = rubrique 8 2.5 = 2,5 mn - soit 2 mn 30 secondes
4 - appuyer sur la touche réglage 🎨 une fois, les éléments 2 et 3 clignotent, puis sur la touche + jusqu'à faire apparaître 3.0 sur les éléments 2 et 3, l'afficheur indique : 83.0 valider en appuyant sur la touche réglage 🎨 une fois. Les éléments 2 et 3 ne clignotent plus. Le réglage est terminé. L'afficheur rebascule en mode utilisateur au bout d'1 minute environ Une fois les différents réglages terminés, remettre le cache D et refermer la porte P (fig.14).

En cas d'anomalie de fonctionnement ou d'information, l'afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.

Pour les défauts 01 et 03 l'appareil se verrouille, voyant rouge 28 allumé (fig.16).

Fig. 16

Codage afficheur	Intitulé du défaut	Information
01	Mise en sécurité par surchauffe
03	Mise en sécurité par défaut d'allumage
05		Hors-gel pompe
06		Hors-gel brûleur
07	Absence circulation d'eau
08	Défaut de circulation d'eau primaire
09	Thermistance sanitaire ouverte
10	Thermistance sanitaire court-circuitée
11	Thermistance départ chauffage ouverte
12	Thermistance départ chauffage court-circuitée
13	Thermistance retour chauffage ouverte
14	Thermistance retour chauffage court-circuitée
17	Mise à l'arrêt par défaut de débordement fumées (Spott) (CF) ou fusible 1,25 A
18		Tentative de réallumage
19	Mise en sécurité par débordement fumées (VMC)
20	Problème de cablage (FF) ou fusible 1,25 A
21	Absence de débit d'extraction (FF)
22	Défaillance du dispositif de détection d'extraction (FF)
23	Vitesse d'extracteur faible (FF)
24	Défaut de contrôle de fonctionnement de l'extracteur (FF)
25	Thermistance ballon ouverte
26	Thermistance ballon court circuitée
27		Température ballon hors limite
31	Problème de communication avec la carte d'affichage
32	Défaut de communication avec la carte principale

Réglage de la puissance gaz au brûleur

Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l'installation. Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.

Niagara Delta 18 CF

Gaz :	G20	G25	PROPANE	BUTANE
P. utile (kW)	Pression nourrice (mm CE)	Pression nourrice (mm CE)	Pression nourrice (mm CE)	Pression nourrice (mm CE)
8	12	16	41	38
10	18	26	64	46
12	24	37	86	63
14	32	48	114	85
16	41	62	144	104
18	50	76	182	135

Niagara Delta 24 CF

Gaz :	G20	G25	PROPANE	BUTANE
P. utile (kW)	Pression nourrice (mm CE)	Pression nourrice (mm CE)	Pression nourrice (mm CE)	Pression nourrice (mm CE)
8	12	16	41	38
10	18	26	64	46
12	24	37	86	63
14	32	48	114	85
16	41	62	144	104
18	50	76	182	135
20	60	92	221	165
22	73	110	264	196
24	86	128	315	233

Niagara Delta 28 CF

Gaz :	G20	G25	PROPANE	BUTANE
P. utile (kW)	Pression nourrice (mm CE)	Pression nourrice (mm CE)	Pression nourrice (mm CE)	Pression nourrice (mm CE)
8	12	16	71	56
10	18	26	100	78
12	24	37	153	115
14	32	48	182	140
16	41	62	217	152
18	50	76	269	168
20	60	92	295	213
22	73	110	299	231
24	86	128	302	235
26	98	148
28	114	170

11

Transformation de gaz

En cas d'adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces livrées avec le kit de transformation.

12 Commandes

1. • commutateur chauffage : 0 / mini / maxi
2. • commutateur sanitaire : 0 / mini / éco / confort
3. • ⏻ voyant vert de mise sous tension
4. • voyant orange de fonctionnement brûleur
5. • •|||| voyant vert de mode chauffage
6. • voyant vert de mode sanitaire
7. • ✗ voyant rouge de mise en sécurité
8. • bouton poussoir reset
9. • manomètre circuit chauffage
10. • afficheur

13 Conduite

Mise en route

1. Vérifier que la pression dans le circuit de chauffage est suffisante : l'aiguille du manomètre au minimum 1 bar avec 1,5 bar à froid maxi. Dans le cas contraire voir § 3.
2. S'assurer que le robinet d'arrêt de gaz général de l'installation est ouvert et que la chaudière est sous tension, le voyant vert 24 🎨 s'allume.
3. Ouvrir le robinet gaz 39 (fig.13). Votre chaudière est prête à fonctionner.

Attention : lors de la mise en marche après un arrêt prolongé, une présence d'air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 20 "Incidents de fonctionnement".

Mode chauffage autorisé seul

Le voyant 26 est allumé et l'afficheur indique la température départ chauffage, ex.

Le commutateur 22 permet d'ajuster la température de l'eau du circuit départ chauffage en fonction des besoins saisonniers :

• vers maxi par temps froid
• vers mini par temps doux

La demande TA est visualisée par un point en bas à droite de l'afficheur

Mode sanitaire autorisé seul

Le voyant 27 est allumé et :

1er cas : pas de puisage et pas de réchauffage ballon

l'afficheur indique

en fixe

2ème cas : réchauffage ballon

l'afficheur indique

défilement des segments dans le sens horaire

3ème cas : puisage

l'afficheur indique

défilement des segments dans le sens horaire

Le commutateur 23 permet d'ajuster la température de l'eau sanitaire entre les positions mini et confort. Pendant ce réglage, l'afficheur clignote et indique la température moyenne de consigne de stockage de l'eau chaude sanitaire.

Lorsque le commutateur est situé dans la zone 🚗 Delta Safe (ballon à 60°C minimum), le risque de développement de bactéries de type légionnelle est évité.

Mode sanitaire et chauffage autorisés

Les voyants 26 et 27 sont allumés et :

1er cas : pas de puisage et pas de réchauffage ballon

l'afficheur indique la température départ chauffage, ex.

2ème cas : réchauffage ballon

l'afficheur indique

défilement des segments dans le sens horaire

3ème cas : puisage

l'afficheur indique

défilement des segments dans le sens horaire

13

Conduite (suite)

Mode veille

Segment milieu fixe + voyant de mise sous tension 24 allumé

Mise en veille de la chaudière et fonction hors gel

Placer les commutateurs chauffage 22 et sanitaire 23 en position O

Les voyants verts 26 et 27 s'éteignent

Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice intervient toutes les 23 heures.

Attention : dans ce mode la fonction hors gel du TA est inopérente.

Fonction hors gel chaudière : à 7°C déclenchement de la pompe à 4°C déclenchement du brûleur

Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage

Arrêt complet de la chaudière

• placer les commutateurs 22 et 23 en position O extinction des voyants verts 26 et 27
• couper l'alimentation électrique de l'appareil
• fermer le robinet gaz 39 (fig. 13)

Nota : dans cette position le hors gel n'est pas assuré

14 Entretien

L'entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.

Pour toutes les opérations d'entretien de votre chaudière, des formules de contrat d'entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

15 Sécurité de débordement

Cette chaudière, de type B11BS, est équipée d'une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l'arrivée du gaz en cas de perturbations de l'évacuation des produits de la combustion.

Ce dispositif met la chaudière en position arrêt de sécurité; afficheur code défaut 17 - 17

Le redémarrage automatique intervient après un délai supérieur à 10 minutes.

Important : en cas de mise à l'arrêt répétée de la chaudière, il faut remédier au défaut d'évacuation en faisant contrôler par un spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d'évacuation des produits de combustion. S'assurer que le débit d'air neuf requis pour l'alimentation en air de combustion est bien obtenu.

Attention : ce dispositif de contrôle de l'évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d'origine peuvent être employées.

16

Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C'est pour vous l'assurance qu'il s'est conformé à la notice d'installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié «station technique Chaffoteaux & Maury».

17

Conseils pratiques

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

- Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d'eau, le robinet d'eau froide de l'installation, puis :

- ouvrir un robinet d'eau chaude,

- actionner la vanne d'évacuation de la soupape ballon 38 (fig. 18). L'eau s'écoule par l'orifice de vidange.

- Circuit chauffage

Prendre l'une des dispositions suivantes :

• 1) Vidanger le circuit de l'installation de chauffage
• 2) Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.
• 3) Laisser tourner votre installation au ralenti en réglant le thermostat d'ambiance sur la position "hors-gel" (entre 5 et 10°C).

Attention : laisser la chaudière en position chauffage

18

Changement de gaz

Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz butane-propane.

Le changement de gaz doit être effectué par un professionnel qualifié.

Modèle......	Niagara delta 24 CF		Niagara delta 28 CF
Puissance chauffage ......Pn 🌿	7,8 à 24 kW		7,8 à 28 kW
Puissance eau chaude sanitaire variable ......Pn max 🚫	24 kW		28 kW (nat) / 27kW (B-P)
Catégorie de performance selon RT 2000......	référence		référence
Classe I - Type B11BS(tirage naturel - cheminée - sécurité de débordement).
Catégorie ......	II 2E+3+		I 2E+ (nat) / I3+ (B-P)
Débit d'air neuf requis pour l'alimentation en air de combustion......V	53 m3/h		60 m3/h
Débit massique des produits de combustion......	20 g/s		23 g/s
Température moyenne des produits de combustion......	115 °C		120 °C
Débit spécifique eau chaude sanitaire (ΔT: 30 K) ......D	18,7 l/min.		21,0 l/min.
Débit d'allumage eau chaude sanitaire ......	1,9 l/min.		1,9 l/min.
Débit minimal du circuit chauffage central ......	300 l/h		300 l/h
Pression minimale d'enclenchement sanitaire ..Pw min 📋	0,5bar		0,5bar
Pression maximale circuit sanitaire ......Pw max 📋	7 bar		7 bar
Pression maximale circuit chauffage ......Pw max 📋	3 bar		3 bar
Température départ chauffage réglable ......	de 40 à 85°C		de 40 à 85°C
Température E-C-S moyenne de stockage ......	de 45 à 70°C		de 45 à 70°C
Contenance circuit sanitaire ......	60 litres		60 litres
Tension électrique......	230 volts mono - 50 Hz		230 volts mono - 50 Hz
Puissance électrique absorbée ......	90 W		90 W
Protection électrique ......	IP 44		IP 44
Débit nominal de gaz (15°C-1013 mbar) ......Qn	Débit maxi.	Débit mini.	Débit maxi.	Débit mini.
	27,0 kW	9,5 kW	31,1 kW	9,5 kW
G 20 (GN H - Lacq)......34,02 MJ/m3 sous 20 mbar Vr	2,86 m3/h	1,00 m3/h	3,29m3/h	1,00 m3/h
G 25 (GN L - Groningue) 29,25 MJ/m3 sous 25 mbar Vr	3,04 m3/h	1,06 m3/h	3,50 m3/h	1,06 m3/h
Débit nominal de gaz (15°C-1013 mbar) ......Qn	Débit maxi.	Débit mini.	Débit maxi.	Débit mini.
	27,0 kW	9,5 kW	30,0 kW	9,5 kW
G 30 (butane) ......45,6 MJ/kg sous 28-30 mbar Vr	2,13 kg/h	0,74 kg/h	2,37 kg/h	0,74 kg/h
G 31 (propane) ......46,4 MJ/kg sous 37 mbar Vr	2,09 kg/h	0,72 kg/h	2,33 kg/h	0,72 kg/h
	Nat	Prop	Nat	Prop
Repérage nourrice ......	G20-G25	G30-G31	G20-G25	G30-G31
Marquage ......	1305214 NAT	1305433 PRO	1306987 NAT	1310975 PRO
Injecteurs en 1/100 de mm ......	118	68	118	72
Nb d'injecteurs ......	18	18	18	18
DiaphragmeDiamètre/repérage en mm ......	5,0	4,6	8	4,3
Ensemble électrovanneRepérage......Couleur du siège de clapet......	GAZ NATnoir	BUT/PROPjaune	GAZ NATnoir	BUT/PROPjaune

Caractéristiques techniques (suite)

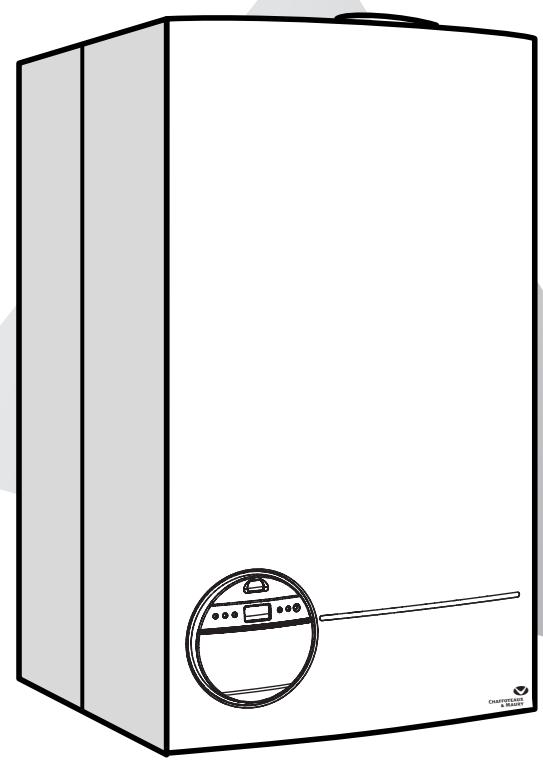

Modèle		Niagara delta 18 CF
Puissance chauffage ......Pn 🌿	7,8 à 18 kW
Puissance eau chaude sanitaire variable ......Pn max 🌿	18 kW
Solution Technique RT 2000......	référence
Classe I - Type B11BS(tirage naturel - cheminée - sécurité de débordement).
Catégorie......	II 2E+3+
Débit d'air neuf requis pour l'alimentation en air de combustion......V	50 m3/h
Débit massique des produits de combustion......	19 g/s
Température moyenne des produits de combustion......	110 °C
Débit spécifique eau chaude sanitaire (ΔT: 30 K) ......D	17,0 l/min.
Débit d'allumage eau chaude sanitaire ......	1,9 l/min.
Débit minimal du circuit chauffage central ......	300 l/h
Pression minimale d'enclenchement sanitaire ......Pw min 🌿	0,5bar
Pression maximale circuit sanitaire ......Pw max 🌿	7 bar
Pression maximale circuit chauffage ......Pw max 🌿	3 bar
Température au départ chaudière réglable ......	de 35 à 85°C
Température E-C-S moyenne de stockage ......	de 40 à 60°C
Contenance circuit sanitaire ......	60 litres
Tension électrique......	230 volts mono - 50 Hz
Puissance électrique absorbée ......	90 W
Protection électrique......	IP 44
Débit nominal de gaz (15°C-1013 mbar)......	Débit maxi.	Débit mini.
	20,2 kW	9,5 kW
G 20 (GN H - Lacq) ......34,02 MJ/m3 sous 20 mbar Vr	2,14 m3/h	1,00 m3/h
G 25 (GN L - Groningue) ......29,25 MJ/m3 sous 25 mbar Vr	2,27 m3/h	1,06 m3/h
G 30 (butane) ......45,6 MJ/kg sous 28-30 mbar Vr	1,59 kg/h	0,74 kg/h
G 31 (propane) ......46,4 MJ/kg sous 37 mbar Vr	1,56 kg/h	0,72 kg/h
	Nat	Prop
Repérage nourrice......	G20-G25	G30-G31
Marquage......	1308631 NAT	1308632 PRO
Injecteurs en 1/100 de mm ......	118	68
Nb d'injecteurs ......	18	18
DiaphragmeDiamètre/repérage en mm......	3,9	2,8
Ensemble électrovanneRepérage ......	GAZ NAT	BUT/PROP
Couleur du siège de clapet ......	noir	jaune
Incidents	Causes	Solutions
La chaudière ne se met pas en marche	Absence de gaz, Absence d'eauAbsence d'électricité	Faîtes les vérifications qui s'imposent (arrivée de gaz, présence d'eau, disjoncteurs, fusibles...)
	Présence d'air dans le circuit gaz	Peut survenir après un arrêt prolongé. Recommencer les opérations de mise en service, voir § 8
	Coupure par le thermostat d'ambiance	Réglez le thermostat d'ambiance.
Voyant rouge allumé ; mise en sécurité		Attendre quelques minutes. Appuyez sur le bouton reset29 (fig. 17) : le voyant rouge s'éteint, le cycle d'allumage recommence.En cas de persistance de mise en “sécurité”, faites intervenir un professionnel qualifié.
Bruits dans l'installation de chauffage	Présence d'air ou pression insuffisante	Purgez l'installation de chauffage ou rétablissez la pression, voir § 8
Réchauffage des radiateurs en fonctionnement ETE	Phénomène de thermosiphon au départ du circuit chauffage	En été, fermer le robinet départ chauffage41 (fig. 18) , ne pas oublier de le rouvrir en début de saison.

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

CHAFFOTEAUX

& MAURY

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél. Accueil Consommateur : 01 47 59 80 60

Tél. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 01 47 59 80 01

Fax Services Techniques : 01 47 59 80 02

www.chaffoteaux-maury.fr
