Retrouvez gratuitement la notice de l'appareil EEM43200L OU EEM43200L ELECTROLUX au format PDF.
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice EEM43200L OU EEM43200L - ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EEM43200L OU EEM43200L de la marque ELECTROLUX.

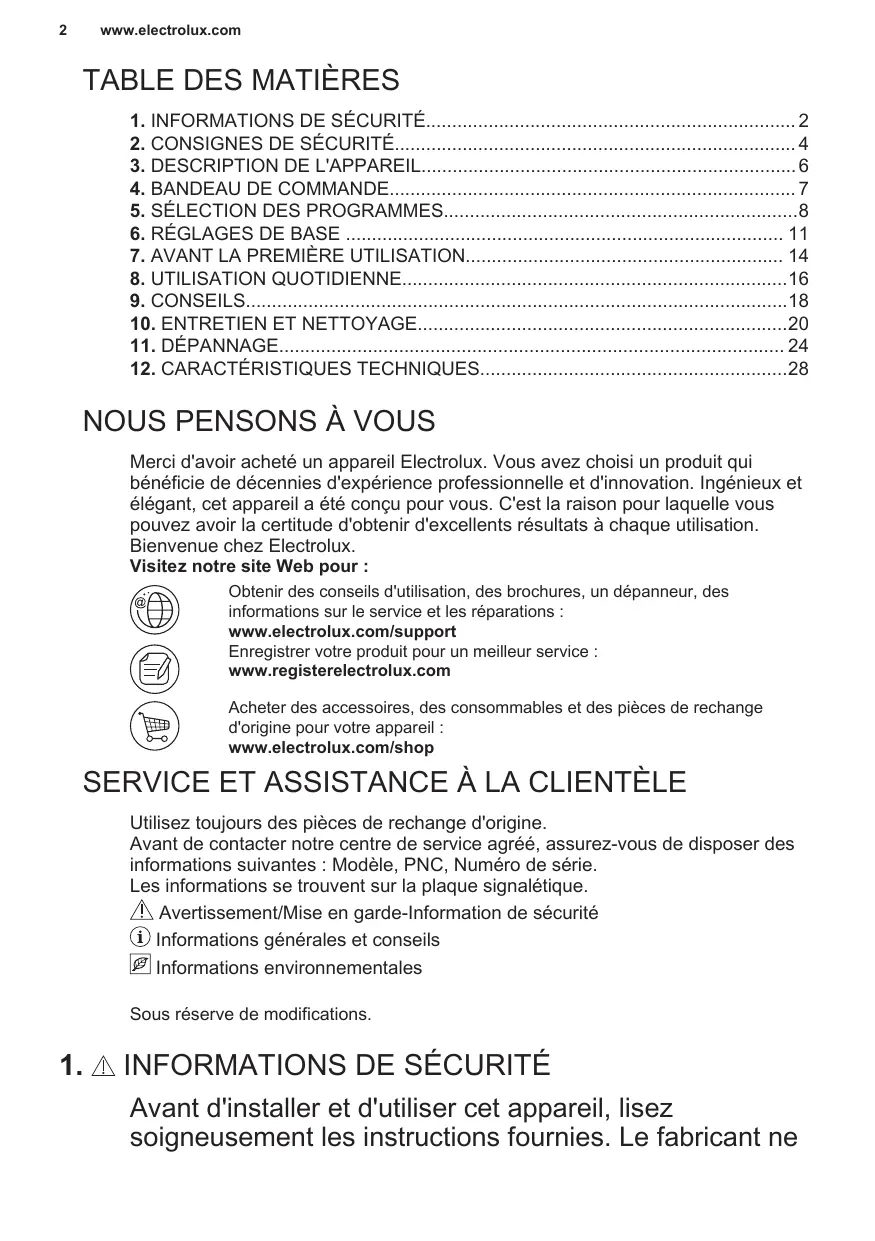

4. BANDEAU DE COMMANDE 7 5. SÉLECTION DES PROGRAMMES8 6. RÉGLAGES DE BASE 11 7. AVANT LA PREMIÈRE UTILISATION 14 8. UTILISATION QUOTIDIENNE16 9. CONSEILS18 10. ENTRETIEN ET NETTOYAGE20 Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, Numéro de série. Les informations se trouvent sur la plaque signalétique. Avertissement/Mise en garde-Information de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.
Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les détergents à la portée des enfants. Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
Ne modifiez pas les caractéristiques de cet appareil.
Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le tiroir à couverts en position horizontale, bords tranchants vers le bas. Ne laissez pas la porte de l’appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans. Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Si l’appareil dispose d’orifices d’aération à la base, veillez à ne pas les couvrir, p. ex. avec de la moquette. L’appareil doit être raccordé au réseau d’eau à l’aide des tuyaux neufs fournis. Les anciens ensembles de tuyaux ne doivent pas être réutilisés.
2.1 Installation AVERTISSEMENT! Pour des raisons de sécurité, n'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée. Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd.
N'utilisez pas d'adaptateurs multiprise et de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé. Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. Cet appareil est fourni avec un câble d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).
Le tuyau d'arrivée d'eau possède une vanne de sécurité et une gaine avec un câble d'alimentation électrique interne.
N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage. Ne posez pas d’objets et n’appliquez pas de pression sur la porte ouverte de l'appareil. L’appareil peut dégager de la vapeur chaude si vous ouvrez la porte pendant le déroulement d’un programme.
AVERTISSEMENT! Risque de blessure. Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils
Lorsque le programme est terminé, le faisceau devient vert. En cas de dysfonctionnement de l'appareil, le faisceau rouge clignote.
• Le faisceau Beam-on-Floor est une lumière projetée sur le sol, sous la porte de l'appareil. •

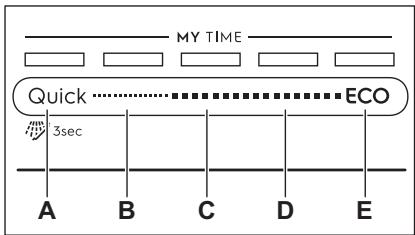

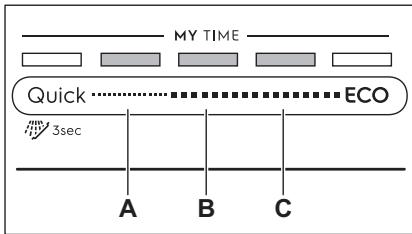

5.1 MY TIME Avec la barre de sélection MY TIME, vous pouvez choisir un cycle de lavage adapté en fonction de la durée du programme, de 30 minutes à 4 heures.
E. ECO est le programme le plus long (4h) dont la consommation d’eau et d’énergie est la plus économique pour la vaisselle et les couverts normalement sales. Il s’agit du programme standard pour les instituts de tests.
C. 1h 30min est un programme adapté pour laver et sécher une vaisselle normalement sale.
ExtraPower améliore les résultats de lavage du programme sélectionné. Cette option augmente la durée et la température de lavage.
GlassCare offre un soin spécial à la vaisselle délicate. L'option empêche les changements rapides de température de lavage du programme sélectionné et la réduit à 45 °C. Ainsi, les verres sont protégés contre les domamges.
On Activer ou désactiver la sélection auto‐ Off (par défaut) matique du dernier programme et des dernières options utilisés.
Pour activer ou désactiver le signal so‐ Off (par défaut) nore indiquant la fin d'un programme.

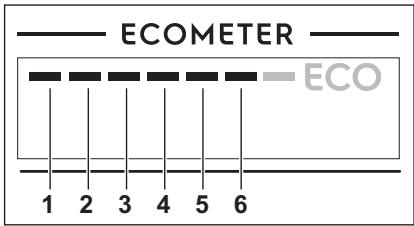

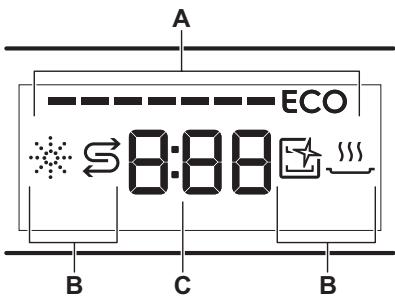

Lorsque l'appareil est en Mode réglage, les barres ECOMETER représentent les réglages disponibles. Pour chaque réglage, une barre ECOMETER spécifique clignote. L'ordre des réglages de base présentés dans ce tableau est le même que celui de l’ ECOMETER :
L'appareil revient au mode de sélection de programme. Ces réglages seront sauvegardés jusqu'à ce que vous les changiez à nouveau.
Pour entrer en Mode réglage, maintenez simultanément les touches
• La barre ECOMETER correspondant au réglage souhaité reste allumée. Les autres barres sont éteintes. • La valeur actuelle clignote. Appuyez sur Précédent ou Suivant pour changer la valeur. Appuyez sur la touche OK pour confirmer le réglage. • Le nouveau réglage est mémorisé. • L'appareil revient à la liste des réglages de base. Maintenez simultanément les
3 secondes. Les voyants correspondant aux touches Précédent, OK et Suivant sont allumés.
Assurez-vous que l'appareil est en Mode réglage. 1. Utilisez les touches Précédent ou Suivant pour sélectionner la barre ECOMETER correspondant au réglage souhaité.
Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence. L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage.
Le liquide de rinçage permet à la vaisselle de sécher sans traces ni taches. Il est libéré automatiquement au cours de la phase de rinçage chaud. Il est possible de définir la quantité de liquide de rinçage libérée.
Cependant, pour de meilleures performances de séchage, utilisez toujours du liquide de rinçage et veillez à maintenir la notification activée. Pour désactiver le distributeur de liquide de rinçage et son voyant, réglez le niveau de liquide de rinçage sur 0A.

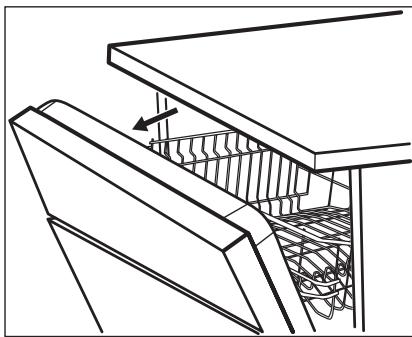

Si un enfant a accès à l'appareil, nous vous conseillons de désactiver l'option AirDry. L'ouverture automatique de la porte peut entraîner un risque. Lorsque la fonction AirDry ouvre la porte, Beam-onFloor peuvent ne pas être complètement visibles. Pour vérifier si le programme est terminé, consultez le bandeau de commande.
Les touches du bandeau de commande émettent un clic lorsque vous appuyez dessus. Vous pouvez désactiver ce son.
Vous pouvez activer ou désactiver la sélection automatique du dernier programme et des dernières options utilisés.
La durée de la phase de séchage et le moment auquel la porte est ouverte varient selon le programme et les options sélectionnés.
Lorsque la sélection du dernier programme est désactivée, le programme par défaut est ECO.
ATTENTION! Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Cela pourrait endommager l’appareil.
1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est
2. Remplissez le réservoir de sel régénérant. 3. Remplissez le distributeur de liquide de rinçage. 4. Ouvrez le robinet d'eau. 5. Démarrez le programme Quick pour éliminer tout résidu de fabrication. N'utilisez pas de produit de lavage et laissez les paniers vides. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.
ATTENTION! Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion. Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien.

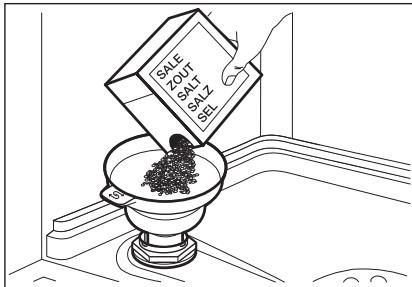

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le. 2. Mettez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois). 3. Remplissez le réservoir avec 1 kg de sel régénérant (jusqu'à ce qu'il soit rempli).

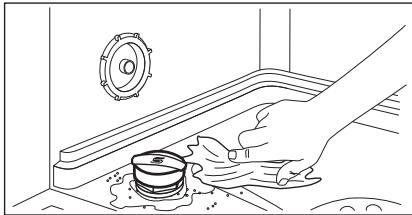

5. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.
ATTENTION! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.

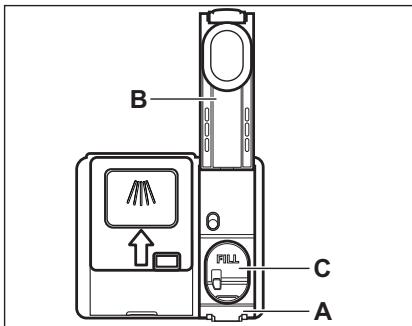

(A) pour ouvrir le couvercle (B). 2. Versez le liquide de rinçage dans le distributeur (C) jusqu’à ce qu’il atteigne la marque « FILL ».
1. Ouvrez le robinet d'eau. 2. Maintenez la touche enfoncée jusqu'à ce que l'appareil s'allume. 3. Remplissez le réservoir de sel régénérant s'il est vide. 4. Remplissez le distributeur de liquide de rinçage s'il est vide. 5. Chargez les paniers. 6. Ajoutez du produit de lavage. 7. Sélectionnez et démarrez un programme. 8. Une fois le programme ferminé, fermez le robinet d'eau.
4. Fermez le couvercle. Assurez-vous que le couvercle se verrouille correctement. Pour plus d’informations sur le dosage du produit de lavage, reportez-vous aux instructions du fabricant sur l’emballage du produit. Généralement, 20 à 25 ml de produit de lavage en gel suffit pour laver de la vaisselle présentant une salissure normale. Ne remplissez pas le compartiment (A) avec plus de 30 ml de produit de lavage en gel.

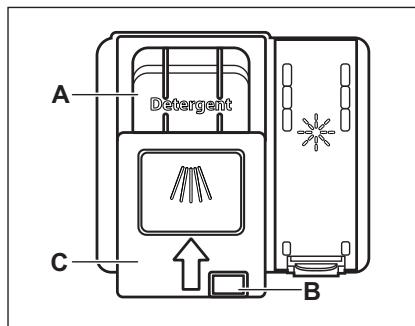

Utilisez uniquement des produits de lavage spécialement conçus pour les lave-vaisselles. 1. Appuyez sur le bouton de déverrouillage (B) pour ouvrir le couvercle (C). 2. Versez le produit de lavage dans le compartiment (A). Vous pouvez
MY TIME. 1. Faites glisser votre doigt le long de la barre de sélection MY TIME pour choisir un programme adapté. • Le voyant correspondant au programme sélectionné est allumé. • L'ECOMETER indique la consommation d'énergie et d'eau.
Prérinçage 1. Pour sélectionner le programme Pré-rinçage, maintenez la touche enfoncée pendant 3 secondes. • Le voyant correspondant à la touche est allumé. • Le voyant ECOMETER est éteint. • L'affichage indique la durée du programme. 2. Fermez la porte de l'appareil pour démarrer le programme.
EXTRAS 1. Sélectionnez un programme en utilisant la barre de sélection MY TIME. 2. Appuyez sur la touche correspondant à l'option que vous souhaitez activer. • Le voyant correspondant à la touche est allumé. • L'affichage indique la durée du programme réactualisée. • L'ECOMETER indique la consommation d'énergie et d'eau mis à jour. Par défaut, les options souhaitées doivent être activées à chaque fois, avant de lancer un programme. Si le dernier programme sélectionné est activé, les options sauvegardées sont automatiquement activées avec le programme.
Toutes les options ne sont pas compatibles les unes avec les autres. Activer des options augmente souvent la consommation d'eau et d'énergie, ainsi que sur la durée du programme.
1. Appuyez sur . • Le voyant correspondant à la touche est allumé. • L'affichage indique la durée maximale du programme. MY TIME et EXTRAS ne sont pas compatibles avec ce programme. 2. Fermez la porte de l'appareil pour démarrer le programme. L'appareil détecte le type de charge et choisit un cycle de lavage adapté. En cours de cycle, les capteurs s'enclenchent à plusieurs reprises, et la durée initiale du programme peut être diminuée.
1. Sélectionnez un programme. à plusieurs 2. Appuyez sur la touche reprises jusqu'à ce que l'affichage indique le délai choisi pour le départ différé (de 1 à 24 heures). Le voyant correspondant à la touche est allumé. 3. Fermez la porte de l'appareil pour démarrer le décompte. Pendant un décompte, il n'est pas possible de changer le délai du départ différé et le choix du programme. Lorsque le décompte est terminé, le programme démarre.
Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.
Maintenez la touche enfoncée pendant environ 3 secondes. L'appareil revient au mode de sélection de programme. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.
Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la
Cette fonction permet d'économiser de l'énergie en éteignant l'appareil lorsqu'il n'est pas en cours de fonctionnement. La fonction est activée automatiquement : • Lorsque le programme est terminé. • Au bout de 5 minutes si le programme n'a pas démarré.
Lorsque le programme est terminé, l’écran affiche 0:00. La Auto Off fonction éteint automatiquement l’appareil. Toutes les touches sont désactivées à l’exception de la touche marche/arrêt.
9.1 Informations générales Suivez les conseils ci-dessous pour garantir des résultats de lavage et de séchage optimaux au quotidien et pour protéger l'environnement. Ne rincez pas vos plats à la main au préalable. Cela augmente la consommation d’eau et d’énergie. Si nécessaire, sélectionnez un programme avec une phase de prélavage. Enlevez les plus gros résidus d’aliments des plats et videz les tasses et les verres avant de les mettre dans l’appareil. Faites tremper ou récurez légèrement la vaisselle contenant des aliments très cuits avant de la placer dans l'appareil. Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvrent pas les uns les autres.
Sélectionnez un programme en fonction du type de charge et du degré de saleté. ECO assure l’utilisation la plus efficace de consommation d’eau et d’énergie. Pour empêcher la formation de dépôts calcaires à l’intérieur de l’appareil : – Remplissez le réservoir de sel régénérant dès que nécessaire. – Utilisez le dosage recommandé de détergent et de liquide de rinçage. – Assurez-vous que le niveau réglé pour l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. – Suivez les instructions du chapitre « Entretien et nettoyage ».
Utilisez toujours la quantité adéquate de détergent. Un dosage insuffisant de détergent peut entraîner de mauvais résultats de nettoyage et la
Utilisez toujours la quantité adéquate de liquide de rinçage. Un dosage insuffisant du liquide de rinçage diminue les résultats de séchage. Utiliser trop de liquide de rinçage entraîne la formation de couches bleutées sur les articles. Assurez-vous que le niveau d’adoucisseur d’eau est correct. Si le niveau est trop élevé, la quantité accrue de sel régénérant dans l’eau peut entraîner la formation de rouille sur les couverts.
Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, suivez les étapes suivantes : 1. Réglez l'adoucisseur d'eau sur le niveau maximal. 2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins. 3. Lancez le programme Quick. N'ajoutez pas de produit de lavage et laissez les paniers vides. 4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région. 5. Ajustez la quantité de liquide de rinçage libérée.
Avant de lancer le programme sélectionné, assurez-vous que : •
La vaisselle est bien positionnée dans les paniers. Le programme est adapté au type de vaisselle et au degré de salissure. La bonne quantité de détergent est utilisée.
• Placez les articles légers dans le panier supérieur. Veillez à ce que les articles ne peuvent pas bouger. Placez les couverts et les petits articles dans le tiroir à couverts. Assurez-vous que le bras d’aspersion tourne librement avant de lancer un programme.
Ne placez pas dans l’appareil des objets pouvant absorber l’eau (éponges, chiffons de nettoyage).
Avant toute opération d'entretien autre que le programme Machine Care, éteignez l'appareil et débranchez la fiche de la prise secteur. Les filtres sales et les bras d'aspersion obstrués ont un impact négatif sur les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.
Machine Care est un programme conçu pour laver l'intérieur de l'appareil, pour des résultats optimaux. Il élimine le tartre et l'accumulation de graisses.
Lancez le programme Machine Care pour laver l'intérieur de l'appareil.
Machine Care Avant de lancer le programme Machine Care, nettoyez les filtres et les bras d'aspersion. 1. Utilisez un produit de détartrage ou de nettoyage spécialement conçu pour les lave-vaisselle. Suivez les instructions inscrites sur l'emballage. Ne placez pas de vaisselle dans les paniers. 2. Maintenez simultanément les touches et enfoncées pendant environ 3 secondes.
3. Fermez la porte de l'appareil pour démarrer le programme. Lorsque le programme est terminé, l’indicateur
Pour des résultats de lavage optimaux, lancez le programme Machine Care.

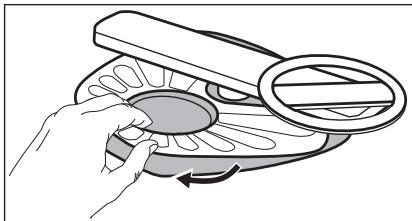

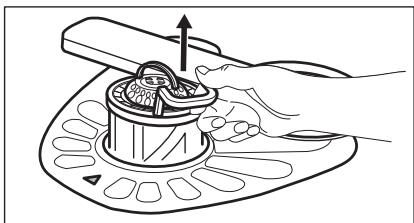

3. Retirez le filtre plat (A).

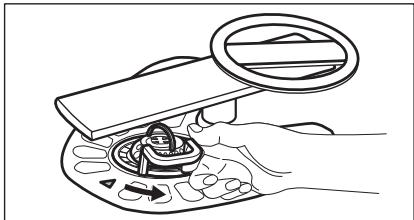

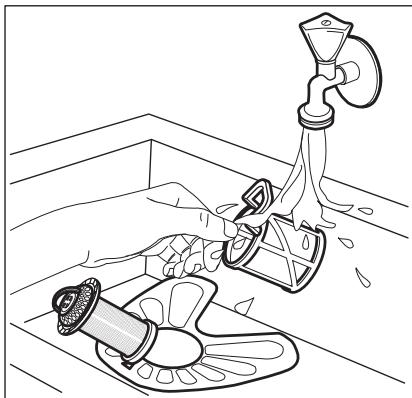

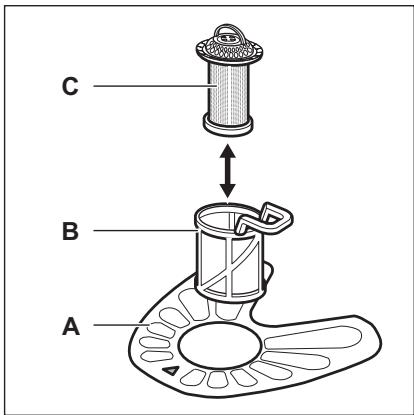

Le système de filtres est composé de 3 parties.

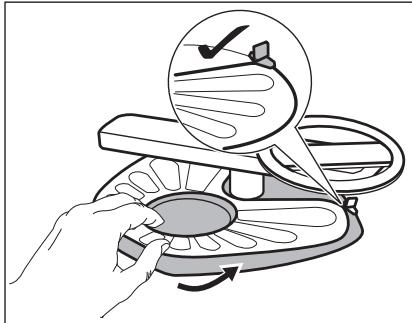

6. Remettez le filtre plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

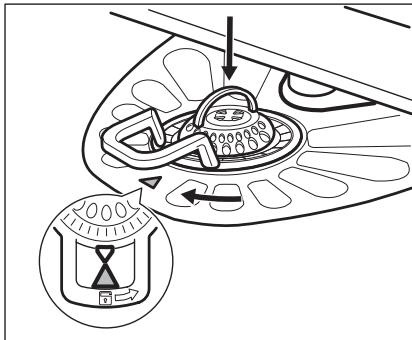

8. Remettez le filtre (B) dans le filtre plat (A). Tournez-le vers la droite jusqu'à la butée.

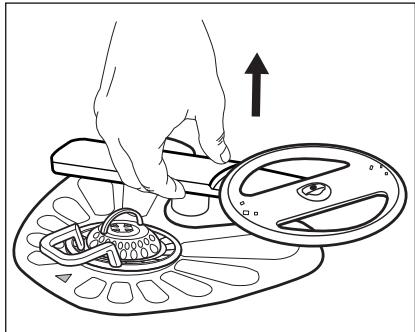

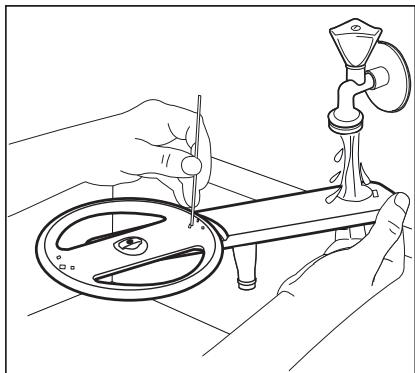

1. Pour retirer le bras d’aspersion inférieur, tirez-le vers le haut.

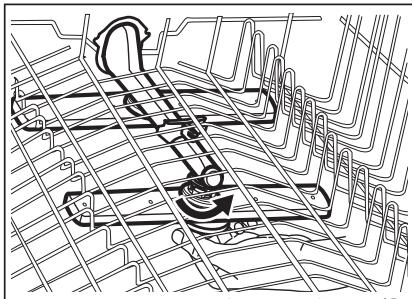

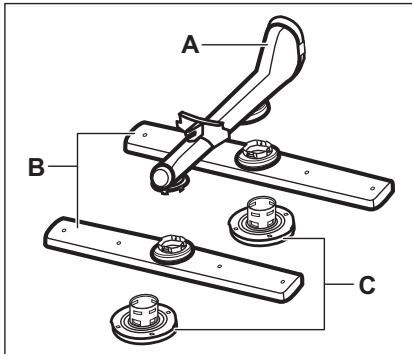

Les bras d'aspersion supérieurs sont placés sous le panier supérieur. Les bras d'aspersion (B) sont installés dans le conduit (A) avec les éléments de montage (C).

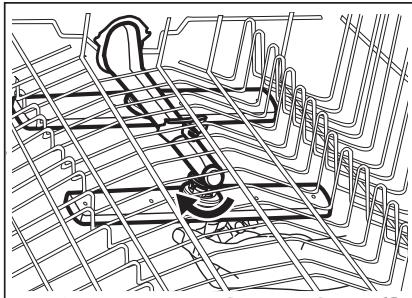

4. Pour réinstaller le bras d'aspersion, insérez la fixation dans le bras d'aspersion et insérez-le dans le conduit en le tournant vers la gauche. Assurez-vous que la fixation se verrouille correctement dans la bonne position.
être résolus sans avoir recours au service après-vente agréé. Problème et code d'alar‐ me
Assurez-vous que la porte de l'appareil est fermée. Si vous avez sélectionné Démarrage retardé, annu‐ lez-le ou attendez la fin du décompte. L'appareil recharge la résine à l'intérieur de l'adou‐ cisseur d'eau. La durée de la procédure est d'environ 5 minutes. Assurez-vous que l'arrivée d'eau est ouverte. Assurez-vous que la pression de l'alimentation d'eau est suffisante. Pour cela, contactez les autorités lo‐ cales en charge de l'eau. Assurez-vous que l'arrivée d'eau n'est pas bouchée. Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas bouché. Assurez-vous que le tuyau de raccordement ne pré‐ sente pas de plis ni de coudes. Assurez-vous que le siphon n'est pas bouché. Assurez-vous que le système de filtre intérieur n'est pas bouché. Assurez-vous que le tuyau de vidange n'est pas tor‐ du ni plié.
L'affichage indique i30.
• affichée est différente de la durée du tableau des va‐ leurs de consommation.
La porte de l'appareil est difficile à fermer.
Après avoir vérifié l'appareil, éteignez et rallumez l'appareil. Si le problème persiste, contactez un service aprèsvente agréé. Pour les codes d'alarme non décrits dans le tableau, contactez un service aprèsvente agréé.
Nous vous conseillons de ne pas utiliser l'appareil tant que le problème n'a pas été entièrement résolu. Débranchez l'appareil et ne le rebranchez pas tant que vous n'êtes pas certain qu'il fonctionne correctement.
Le PNC de votre appareil s'affiche. 2. Pour quitter la présentation du PNC, appuyez simultanément sur
L'appareil revient au mode de sélection de programme.
Problème Reportez-vous aux sections « Utilisation quoti‐ dienne », « Utilisation quotidienne », et au ma‐ nuel de chargement du panier. Utilisez un programme de lavage plus intense. Activez ExtraPower l’option pour améliorer les ré‐ sultats de lavage du programme sélectionné. Nettoyez les jets des bras d'aspersion et le filtre. Reportez-vous à la section « Entretien et nettoya‐ ge ». La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée. Activez l’option AirDry pour définir l'ouverture automatique de la porte et améliorer les performances de séchage. Il n'y a pas de liquide de rinçage ou le dosage du liquide de rinçage n'est pas suffisant. Remplissez le distributeur de liquide de rinçage ou réglez le ni‐ veau de liquide de rinçage sur un niveau plus éle‐ vé. La qualité du liquide de rinçage peut être la cause. Nous vous recommandons de toujours utiliser du li‐ quide de rinçage, même si vous utilisez déjà des pastilles tout-en-un. Les articles en plastique peuvent avoir besoin d’être séchés à l’aide d’une serviette. Le programme ne possède pas de phase de sé‐ chage. Reportez-vous à la section « Présentation des programmes ». Le niveau de liquide de rinçage libérée est trop haut. Baisser le niveau du liquide de rinçage. La quantité de produit de lavage est excessive.
Ne pré-rincez pas les plats à l’eau courante avant de les mettre dans l’appareil.
Il y a trop de sel dans l’eau utilisée pour le lavage. Reportez-vous aux sections « L’adoucisseur d’eau ». Des couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer des couverts en argent et en acier inoxydable les uns à côté des autres. La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau. L’eau ne peut pas laver le produit de lavage du dis‐ tributeur. Assurez-vous que les bras d'aspersion ne sont pas bloqués ou obstrués. Assurez-vous que les articles dans les paniers n’entravent pas l’ouverture du couvercle du distri‐ buteur de produit de lavage. Reportez-vous aux sections « Nettoyage inter‐ ne ». Lancez le programme Machine Care avec un agent détartrant ou un produit de nettoyage conçu pour les lave-vaisselles.
Utilisez du sel régénérant et sélectionner la régé‐ nération de l'eau même si vous utilisez des pastil‐ les tout-en-un. Reportez-vous aux sections « L’adoucisseur d’eau ». Lancez le Machine Care programme avec un dé‐ tartrant conçu pour les lave-vaisselles. Si des dépôts de calcaire persistent, nettoyez l'ap‐ pareil avec un nettoyant spécial pour le détartrage de l'appareil. Testez différents produits de lavage. Contactez le fabricant du produit de lavage. Assurez-vous que seuls des articles lavables au la‐ ve-vaisselle sont lavés dans l’appareil. Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du pa‐ nier. Placez les articles délicats dans le panier supéri‐ eur. Activez l’option GlassCare pour garantir un soin spécial aux verres et à la vaisselle délicate.
« Avant la première utilisation », « Utilisation quotidienne », ou « Conseils » pour d’autres causes possibles.
13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
