FR-70 - Radio bidirectionnelle ALECTO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Radio émetteur-récepteur
Fréquence	Non précisé
Alimentation	Batteries rechargeables ou secteur
Portée	Variable selon environnement
Fonction VOX	Oui, activation vocale
Canaux	Non précisé
Mode de transmission	FM
Réglage du volume	Oui
Indicateur de batterie	Oui
Fonction de scan	Oui
Microphone intégré	Oui
Haut-parleur	Oui
Connecteur casque	Oui
Chargeur secteur	Oui, 230V
Temps de charge	Non précisé
Fonction d'économie d'énergie	Oui
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - FR-70 ALECTO

Comment calibrer l'ALECTO FR-70 ?

Pour calibrer l'ALECTO FR-70, placez l'appareil sur une surface plane, appuyez sur le bouton de calibration et suivez les instructions affichées à l'écran.

Pourquoi mon ALECTO FR-70 ne s'allume pas ?

Vérifiez si les piles sont correctement insérées et si elles sont chargées. Si l'appareil ne s'allume toujours pas, essayez de remplacer les piles.

Comment changer les unités de mesure sur l'ALECTO FR-70 ?

Pour changer les unités de mesure, accédez au menu des paramètres, sélectionnez 'Unités' et choisissez entre Celsius et Fahrenheit.

L'ALECTO FR-70 donne des lectures incohérentes, que faire ?

Assurez-vous que l'appareil est utilisé dans un environnement stable sans courants d'air. Essayez également de le calibrer à nouveau.

L'écran de mon ALECTO FR-70 est illisible, que faire ?

Vérifiez si l'écran est propre et exempt de poussière. Si le problème persiste, envisagez de réinitialiser l'appareil aux paramètres d'usine.

Comment nettoyer l'ALECTO FR-70 ?

Utilisez un chiffon doux et légèrement humide pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

Que faire si l'ALECTO FR-70 émet un bip constant ?

Un bip constant peut indiquer que le niveau de batterie est faible. Remplacez les piles pour résoudre le problème.

L'ALECTO FR-70 peut-il être utilisé en extérieur ?

Oui, l'ALECTO FR-70 peut être utilisé en extérieur, mais évitez de l'exposer à des conditions météorologiques extrêmes.

Où puis-je trouver le mode d'emploi de l'ALECTO FR-70 ?

Le mode d'emploi est disponible sur le site officiel d'ALECTO ou dans l'emballage de votre produit.

Comment contacter le service client d'ALECTO ?

Vous pouvez contacter le service client d'ALECTO via leur site web ou par téléphone au numéro fourni dans le manuel d'utilisation.

MODE D'EMPLOI FR-70 ALECTO

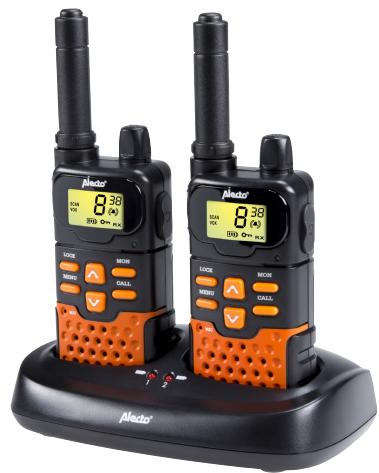

L'Alecto FR-70 est un portophone PMR-446. Avec ce portophone, il est possible de communiquer avec d'autres (Alecto) portphones fonctionnant sur le standard PMR-446. L'Alecto FR-70 répond aux conditions et équipements essentiels définis par la Directive française 2014/53/EU. Vous trouvez la déclaration de conformité sur le site Internet www.alecto.nl

Alimentation:

Le FR-70 est alimenté par l'accu livré NiMH rechargeable, format 4x AAA, tension 4.8V ou par 4 piles AAA penlite (excl.). Si vous mettez des piles séparées, il faut les charger dans un chargeur séparé. La base livrée avec le FR-70 est seulement bien pour charger les accus livrés.

1. Enlevez d'abord le clip-ceinture en écartant le petit clip en plastique sur le côté et en poussant le clip-ceinture hors du portophone vers le haut.
2. Ouvrez le compartiment-piles en glissant le couvercle-piles vers le bas.
3. Placez les piles comme indiqué. Respectez la polarité (+ et -) puis fermez le compartiment-piles.
4. Fermez le compartiment des piles et placez à nouveau l'attache ceinture sur le portophone

Chargeur:

Branchez l'adaptateur dans la prise de secteur 230V 50 Hz. et mettez les portables dans les stations de chargement pour charger les piles. Les lampes de chargement rouges s'allument.

Chargement:

Le chargement du FR-70 est conduit par un timer. Dès que le FR-70 est mis dans le chargeur, la lampe de chargement s'allume en rouge et les piles seront chargées. Si la lampe s'allume en vert, le chargement est fait et les piles sont chargées. Vous ne devez pas attendre la lampe verte mais faites attention que les piles ne sont pas complètement chargées. À chaque fois que vous avez replacé le FR-70 (même si les piles ne sont pas encore vides) le circuit de chargement sera de nouveau redémarré. Du fait que le courant de chargement est délimité électroniquement, il n'existe pas de risque que les piles soient surchargées.

Attention: Si vous mettez des piles AAA séparées, il est toutefois possible de mettre le portophone dans le chargeur. Pourtant, les petites lampes de chargement ne s'éclaireront pas et les piles ne seront pas chargées. Même si vous avez mis des piles non rechargeables, il vous sera possible de mettre les portophones dans le chargeur.

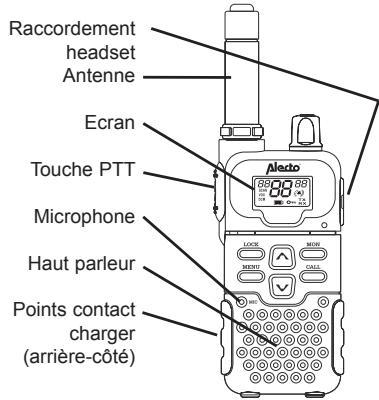

Au-dessus du FR-70, sous l'embout en caoutchouc, se trouve le branchement pour un casque équipé d'une fiche 2.5mm stéréo.

Brancher/débrancher réglage volume:

Tournez le régulateur volume vers le croît pour brancher le FR-70 et réglez le volume correct, tournez le régulateur de volume vers la gauche pour débrancher le FR-70.

Émission:

Appuyez sur la touche PTT (parler) pour émettre

Réception :

Lâchez la touche PTT pour recevoir

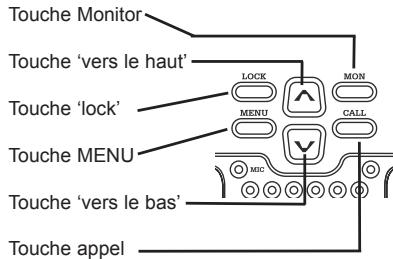

Appuyez sur la touche pour envoyer un bip d'appel

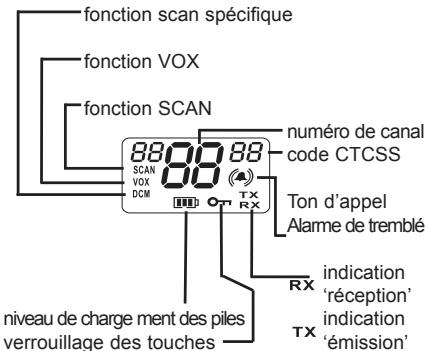

Eclairage écran:

La lumière s'allume dans l'écran, chaque fois qu'on pousse sur une touche de fonction. Cet éclairage s'éteint automatiquement après 6 secondes, si une touche n'est plus enfoncée.

Fonction VOX :

Si la fonction VOX (Voice Activated

Transmission) est activée, le FR-70 émet des sons quand vous parlez dans le microphone.

Marché/arrêt de la fonction VOX:

1. Appuyez 3 fois sur la touche MDN1, le mot 'VOX' s'éclaire à l'écran
2. Utilisez les touches et pour paramétrer la sensibilité, ('OF' = off, '1' = le moins sensible, '3' = le plus sensible)
3. Appuyez sur la touche PTT pour confirmer.

Utilisez cette fonction de préférence en combinaison avec un casque.

ECOUTE des CANAUX : (monitoring)

Avec cette fonction, vous éteignez le paramètre réduction des parasites sur lesquels de faibles émetteurs peuvent aussi être écoutés.

Marche/arrêt de la fonction monitor :

1. Appuyez sur les touches 2 sec. L'oppression des parasites est désactivée et vous pouvez écouter le canal.
2. Appuyez sur la touche MON afin d'activer l'oppression des parasites.

SCAN de CANAUX:

Les canaux sont continuellement recherchés et vous pouvez écouter sur tous les canaux.

1. appuyez sur les touches MHNI et en meme temps, le scan se met en route
2. appuyez sur les touches l afin de continuer le scan si seulement des parasites sont reçues sur un canal
3. appuyez sur la touche afin de scanner tous les codes CTCSS sur un canal trouvé
4. appuyez sur la touche PTT afin d'arrêter le scan

SCAN Specifique de CANAUX:

Ici le canal paramétré et un deuxième canal sont alternativement affichés :

1. Appuyez 8 fois sur la touche MENT, DCM clignote
2. Avec les touches et sélectionnez le deuxième canal d'écoute (sélectionnez 'OF' afin d'arrêter le scan)
3. Appuyez sur la touche PTT pour confirmer

Usage chronométrage:

1. Appuyez 2 secondes sur la touche chronomètre, apparait dans l'écran.
2. Appuyez sur la touche pour démarrer le chronomètre. Appuyez encore une fois sur la touche pour faire un pause. Appuyez sur la touche pour faire un reset du chronomètre.
3. Appuyez 2 secondes sur la touche retourner vers le menu.

Si cette fonction est en route, un beep sonne pour les messages reçus dès que vous arrêtez d'émettre. Maintenant le récepteur sait qu'il peut émettre en retour.

1. Appuyez 6 fais sur la touche MOIOT, 'ONRO ou 'OFRO clignote à l'écran
2. Appuyez sur la touche pourmettre cette fonction en route (ON' a l'écran) ou sur la touche pour l'arrêter
3. Appuyez sur la touche PTT pour confirmer

Les bips-touches sont des bips qui retentissent dès que vous pressez une touche. Vous pouvez activer ou désactiver ces bips comme suivant:

1. Appuyez sur la touche MOI, 'ONTÔ' ou 'OFFÔ' clignote à l'écran
2. Appuyez sur la touche pour permettre cette fonction en route ('ON' à l'écran) ou sur la touche pour l'arrêter
3. Appuyez sur la touche PTT pour confirmer

Modification du CANAL d'émission / réception :

1. Appuyez sur la touche 2. Appuyez sur les touches et afin de sélectionner le canal souhaité 3. Appuyez sur la touche PTT pour confirmer

Modification du paramètre CTCSS:

1. Appuyez deux fois sur la touche, l'indication CTCSS clignote
2. Utilisez les touches et afin de paramétrer le code souhaité (1-38) ou mettez le code hors service (code = 0)
3. Appuyez sur la touche PTT pour confirmer. Attention: le combiné de votre partenaire de conversation doit être paramétré sur le même code.

Explication CTCSS: Continuous Tone Controlled Squelch System est un code-son qui est envoyé en même temps par l'émetteur. Ce code-son n'est pas audible. Seulement si le code-son du combiné émetteur correspond au code-son du combiné récepteur, alors le combiné récepteur reproduira le signal. Par conséquent, vous empêchez d'être dérangé par d'autres émetteurs/récepteurs PMR-446 communiquant sur le même canal.

Modification de la sonnerie

Il y a un choix possible entre 5 sonneries :

1. Appuyez 4 fois sur la touche MENT
2. Utilisez les touches et pour modifier la sonnerie d'appel, par contrôle les sonneries retentissent des haut-parleurs
3. Appuyez sur la touche PTT pour confirmer. Si vous désirez l'option 'OFF', vous pouvez de nouveau envoyer un bip d'appel (bip-1) mais celui-ci ne ressort pas des hauts-parleurs de votre propre portophone.

Alarmed'appel tremble:

Le FR-70 a une alarme de tremble.

1. Appuyez 5 fois sur la touche O ou oF clignote dans l'écran. Icône : p paraît dans l'écran.
2. Utiliser les touches ou 'o' pour changer l'alarme, pour le contrôle le FR-70 tremble.
3. Appuyez sur la touche PTT pour confirmer.

Verrouilage du clavier:

Avec un clavier verrouillé, les touches

et MODU sont bloquées. Les paramètres ne peuvent alors pas être modifiés.

1. Appuyez sur la touche Lock pendant 2 secondes, le symbole 'om' apparait
2. Appuyez de nouveau sur la touche Lock pendant 2 secondes afin de débloquer le clavier

Général :

Le FR-70 est un émetteur/récepteur fonctionnant sur les ondes radio en bande 446MHz. La transmission du signal peut être perturbée par des influences extérieures comme par exemple d'autres portophones, émetteurs, téléphones sans-fil, etc.

Si votre portophone est brouillé ou s'il engendre des brouillages, le changement de canal est souvent la solution.

L'usage de ce portophone FR-70 est permis dans tous les pays de l'Europe. Avant l'usage hors de l'Europe, informez-vous d'abord concernant les restrictions régionales des appareils PMR446.

Faites attention à ce que le signal du FR-70 puisse être entendu par d'autres portophones ou récepteurs que le.

Il n'est pas autorisé de procéder à quelconque changement au niveau de l'électronique ou de l'antenne du FR-70. Ce service doit être effectué uniquement par des monteurs qualifiés.

Ne jamais utiliser le FR-70 dehors pendant un orage.

Alimentation:

Le symbole batterie à l'écran donne le niveau de chargement des piles insérées.

Piles pleines Piles aux 1/3 pleines, Charger maintenant svp ou remplacer

Les accus livres ne sont à charger qu'en mettant le FR-70 dans le chargeur livre. Faites attention que vous désactivez le portophone avant de le mettre dans le chargeur.

Les piles séparées sont à charger dans un chargeur séparé. Les piles non rechargeables sont à remplacer.

Liaison RADIO:

La portée du FR-70 est de 7 km. Cette portée dépend des conditions locales tels que d'autres émetteurs, des constructions en acier, de hauts buildings, des réseaux haute-tension et fils aériens. Une portée maximale sera atteinte si le FR-70 a une visibilité libre vers le récepteur.

Entretien:

• Nettoyez le FR-70 avec un chiffon humide uniquement.
• Ne jamais placer le portophone en plein soleil, ni dans un endroit humide.
• Évitez l'intrusion d'eau et/ou de sable dans le FR-70.
• Si une panne se produit, contrôlez d'abord le fonctionnement du FR-70 dans un autre endroit.

Un combiné qui n'est pas paramétré d'un code CTCSS (affichage "--"), peut recevoir le signal de tous les combinés qui sont paramétrés sur le même canal, malgré le paramétrage du code-son CTCSS du poste émetteur.

Communiquer en retrait est seulement possible si vous avez paramétré le même code CTCSS que l'autre combiné.

• Vous voulez vous défaire de votre portophone, livrez-le donc à votre fournisseur. Il se chargea d’un traitement non-polluant.
• Vous pouvez remettre les piles usagées de votre portophone à votre fournisseur ou vous pouvez les remettre à leur dépôt local pour petits déchets chimiques.
• Ne jamais jeter les batteries ou piles vides avec vos déchets domestiques.

Specifications techniques

Fréquence: 446.00625 MHz à

446.09375 MHz

Séparation canal : 12.5 KHz

Puissance RF: <27dBm

Alimentation chargeur : 9V / DC / 300mA

(par adaptateur)

Raccordement casque : 2.5mm stéréo

Portée : jusqu'à 7Km

Durée d'utilisation : envoi : 2,5 heures standby : 2 jours

Poids portophone : 160g (incluant piles)

Répond aux normes : 2014/53/EU

Tableeau de depannage

Ne rien faire :

• piles vides, charger maintenant svp ou remplacer

Mauvaise ou aucune réception :

• piles faibles ou vides, chargez-les
• le réglage du canal est mal paramétré (Aussi bien l'émetteur que le récepteur doivent être paramétrés sur le même canal)
• le code CTCSS ne correspond pas (Aussi bien l'émetteur que le récepteur doivent avoir sélectionné le même code CTCSS)
• la distance mutuelle entre l'émetteur et le récepteur est trop grande, réduisez la distance

Parasites et autres bruits gênants :

• Autre émetteur lient, changez de canal
• Brouillage par d'autres appareils, éteignez les autres appareils (si possible)

Haut sifflement :

• l'émetteur est trop près du récepteur, augmentez la distance
• le volume du récepteur est trop élevé, diminuez le volume

BON de garantie

Sur le FR-70, vous avez une garantie de 24 mois à partir de la date d'achat. Nous vous garantissons tout au long de cette période une réparation sans frais des pannes causées par des défauts de fabrication ou de matériel. Au final, cela reste au jugement de l'importateur.

Comment procedure:

Vous constatez un problème, consultez d'abord le tableau de dépannage. Si cela n'apporte pas de solution, prenez alors contact avec le fournisseur de ce portophone.

La garantie PREND fin :

En cas d'utilisation incompetent, d'un mauvais raccordement, de piles coulantes ou mal-placées, de l'utilisation de pièces ou accessoires non-livrés avec ce portophone, de une négligence ou de pannes causées par l'humidité, incendie, inondation, foudre et autres catastrophes naturelles. En cas de modifications et/ou réparations illégales par un tiers. En cas de transport incor-rect de l'appareil sans emballage approprié. Si l'appareil n'est pas accompagné de ce bon de garantie et preuve d'achat. Accus, piles et antenne ne tombent pas sous la garantie. Toute autre responsabilité, notamment pour d'éventuels dommages consécutifs, est exclue.

Nom :

Adresse :

Code postal :

Ville :

Tel:

Attachez ici

votreticketde

caisse ou

bon d'achat

FR-70
