Veuillez lire attentivement ces instructions afin de tirer pleinement profit des nombreuses fonctions de ce lavelinge qui vous apportera pour les années à venir un service fiable et pratique.

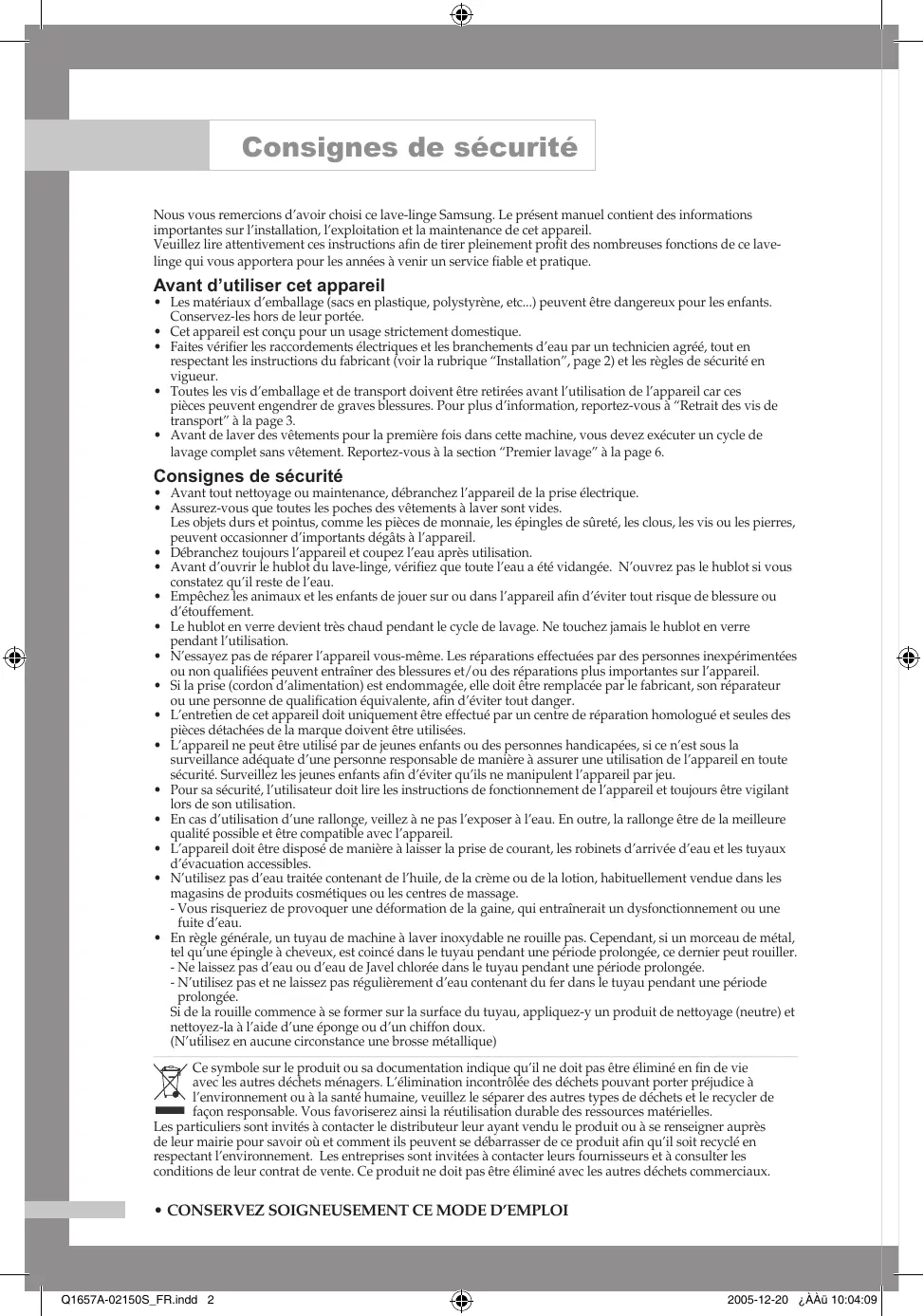

Conservez-les hors de leur portée. • Cet appareil est conçu pour un usage strictement domestique. • Faites vérifier les raccordements électriques et les branchements d’eau par un technicien agréé, tout en respectant les instructions du fabricant (voir la rubrique “Installation”, page 2) et les règles de sécurité en vigueur. • Toutes les vis d’emballage et de transport doivent être retirées avant l’utilisation de l’appareil car ces pièces peuvent engendrer de graves blessures. Pour plus d’information, reportez-vous à “Retrait des vis de transport” à la page 3. • Avant de laver des vêtements pour la première fois dans cette machine, vous devez exécuter un cycle de lavage complet sans vêtement. Reportez-vous à la section “Premier lavage” à la page 6.
• Assurez-vous que toutes les poches des vêtements à laver sont vides. Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d’importants dégâts à l’appareil. • Débranchez toujours l’appareil et coupez l’eau après utilisation. • Avant d’ouvrir le hublot du lave-linge, vérifiez que toute l’eau a été vidangée. N’ouvrez pas le hublot si vous constatez qu’il reste de l’eau. • Empêchez les animaux et les enfants de jouer sur ou dans l’appareil afin d’éviter tout risque de blessure ou d’étouffement. • Le hublot en verre devient très chaud pendant le cycle de lavage. Ne touchez jamais le hublot en verre pendant l’utilisation. • N’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par des personnes inexpérimentées ou non qualifiées peuvent entraîner des blessures et/ou des réparations plus importantes sur l’appareil. • Si la prise (cordon d’alimentation) est endommagée, elle doit être remplacée par le fabricant, son réparateur ou une personne de qualification équivalente, afin d’éviter tout danger. • L’entretien de cet appareil doit uniquement être effectué par un centre de réparation homologué et seules des pièces détachées de la marque doivent être utilisées. • L’appareil ne peut être utilisé par de jeunes enfants ou des personnes handicapées, si ce n’est sous la surveillance adéquate d’une personne responsable de manière à assurer une utilisation de l’appareil en toute sécurité. Surveillez les jeunes enfants afin d’éviter qu’ils ne manipulent l’appareil par jeu. • Pour sa sécurité, l’utilisateur doit lire les instructions de fonctionnement de l’appareil et toujours être vigilant lors de son utilisation. • En cas d’utilisation d’une rallonge, veillez à ne pas l’exposer à l’eau. En outre, la rallonge être de la meilleure qualité possible et être compatible avec l’appareil. • L’appareil doit être disposé de manière à laisser la prise de courant, les robinets d’arrivée d’eau et les tuyaux d’évacuation accessibles. • N’utilisez pas d’eau traitée contenant de l’huile, de la crème ou de la lotion, habituellement vendue dans les magasins de produits cosmétiques ou les centres de massage. - Vous risqueriez de provoquer une déformation de la gaine, qui entraînerait un dysfonctionnement ou une fuite d’eau. • En règle générale, un tuyau de machine à laver inoxydable ne rouille pas. Cependant, si un morceau de métal, tel qu’une épingle à cheveux, est coincé dans le tuyau pendant une période prolongée, ce dernier peut rouiller. - Ne laissez pas d’eau ou d’eau de Javel chlorée dans le tuyau pendant une période prolongée. - N’utilisez pas et ne laissez pas régulièrement d’eau contenant du fer dans le tuyau pendant une période prolongée. Si de la rouille commence à se former sur la surface du tuyau, appliquez-y un produit de nettoyage (neutre) et nettoyez-la à l’aide d’une éponge ou d’un chiffon doux. (N’utilisez en aucune circonstance une brosse métallique) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. 2 CONSERVEZ SAMSUNG Lave-linge Mode d’emploi • Identification des pièces du lave-linge Plan de travail
Panneau de commandes
Ouverture de la porte Tuyau de vidange en cas d’urgence
“Réglage des pieds de mise à niveau” ci-dessous) • Aucune exposition directe au soleil. • Ventilation adéquate. • Température ambiante supérieure à 0°C. • Aucune source de chaleur environnante (chauffage à gaz ou au charbon). Vérifiez que le lave-linge ne repose pas sur son cordon d’alimentation. Les orifices de ventilation ne doivent pas être obstrués par la moquette lorsque l’appareil est installé sur ce type de revêtement.
En cas de sol irrégulier, réglez les pieds du lavelinge (n’insérez pas de cale en bois ou d’autre objet sous les pieds). 1. Desserrez manuellement le pied à vis jusqu’à la hauteur désirée. 2. Serrez le contre-écrou à l’aide de la clé jointe. Une surface inégale ou instable peut occasionner du bruit et des vibrations excessives. (un angle d’inclinaison de seulement 1º est autorisé).
Avant d’utiliser le lave-linge, vous devez impérativement retirer les 5 vis de transport situées à l’arrière de l’appareil : 1. Dévissez tous les boulons avec la clé fournie avant de les enlever. 2. Prenez la tête du boulon et tirez-la à travers la partie allongée du trou. Répétez l’opération pour chaque boulon. 3. Bouchez les trous avec les couvercles en plastique qui sont fournis. 4. Gardez les boulons pour une utilisation future.
1. Branchez le flexible d’arrivée d’eau (équipé d’un bras en forme de L), sur l’arrivée d’eau située à l’arrière du lave-linge et serrez à la main. 2. Raccordez l’autre extrémité du flexible au robinet d’arrivée d’eau froide et serrez-le à la main. Si nécessaire, vous pouvez raccorder directement le flexible d’arrivée d’eau sur le lave-linge : desserrez le raccord et retirez le flexible, puis installez le tuyau d’arrivée d’eau sur la machine en le verrouillant après vissage.
Sur le bord d'un lavabo Le tuyau de vidange doit être placé à une hauteur comprise entre 60 et 90 cm. Pour conserver la courbure du bec du tuyau de vidange, utilisez le guide plastique fourni à cet effet. Bloquez le guide sur le mur à l’aide d’un crochet ou sur le robinet avec un morceau de ficelle afin d’empêcher tout déplacement du tuyau de vidange.
La dérivation de la conduite d’évacuation doit se situer au-dessus du siphon de l’évier, afin que l’extrémité du tuyau soit à 60 cm minimum au-dessus du sol.
Nous vous recommandons d’utiliser une canalisation verticale de 65 cm. La longueur de cette canalisation doit être comprise entre 60 cm et 90 cm.
3. Ouvrez l’arrivée d’eau du lave-linge. 4. Appuyez plusieurs fois sur le sélecteur de température jusqu’à ce que l’écran affiche 40°C 5. Appuyez sur la touche Marche/Pause.
Compartiment Compartiment (ne surpassez pas le bord le plus bas de la pièce A).
Ajoutez la lessive dans le compartiment . Ajoutez l’adoucissant dans le compartiment (si nécessaire). Ajoutez la lessive de prélavage dans le compartiment (si nécessaire).
Avant de sortir le linge de la machine vous devez au préalable choisir entre la vidange (évacuation de l’eau sans essorage) ou l’essorage. SAMSUNG Lave-linge Mode d’emploi 7
Ouvrez la porte. Chargez le linge sale dans le tambour (ne pas surcharger). Refermez la porte. Ajoutez la lessive, l’adoucissant, la lessive de prélavage (si nécessaire) dans le compartiment approprié. Remarque:
Couettes, Draps, Serviettes, Rideaux, Coton, Couleurs, Synthétiques et Délicats. Car il n’est nécessaire d’effectuer un prélavage que dans les cas où le linge est très sale. 7. Positionner le programmateur Easy logic sur le type de linge ou programme souhaité (Coton, Couleurs, Synthétiques, Délicats, Laine, Lavage à main, Express, Couette, Draps, Serviettes, Rideaux) Les indicateurs du panneau de commandes s’allument. 8. Ajuster si nécessaire la température de lavage, la vitesse d’essorage et l’heure de départ du cycle en appuyant sur les touches appropriées. 9. Appuyez sur la touche Marche/pause au centre du programmateur Easy logic. Le cycle de lavage débute. La durée du cycle apparaît puis au fur et à mesure le temps de lavage restant s’affiche sur l’écran. Option Pause Pendant les cinq premières minutes de lavage il est possible d’ajouter ou de retirer du linge de la machine. En appuyant sur le bouton Marche/Pause la porte de la machine se débloque automatiquement. Si la température de l’eau est trop élevée ou si le niveau d’eau est trop important, la porte ne pourra pas s’ouvrir. Il suffit ensuite de refermer la porte et d’appuyer de nouveau sur le bouton Marche/Pause pour que le programme reparte. A la fin du cycle : Le lave-linge s’éteint automatiquement dix minutes après la fin du cycle de lavage. 1. Ouvrez la porte. 2. Retirez le linge.
Chargez le linge dans le tambour (ne pas surcharger). Refermez la porte. Ajoutez la lessive et, si nécessaire, l’adoucissant ou la lessive de prélavage, dans les compartiments appropriés. 7. Choisissez une température à l’aide du sélecteur de température : (froid, 30°, 40°, 60°ou 95°). 8. Appuyez sur la touche rinçage pour sélectionner le nombre de cycles de rinçage nécessaire. Le nombre maximum de cycles de rinçage est de 5 Le temps affiché sera celui du cycle choisi. 9. Choisissez la vitesse d’essorage à l’aide de la touche essorage (no : suppression de l’essorage; rh : arrêt cuve pleine). Remarque: le programme d’arrêt cuve pleine permet de ne pas essorer les vêtements afin de les laisser sécher naturellement. : Suppression de l’essorage, : Arrêt cuve pleine. 10. Appuyez sur la touche départ différé autant de fois que nécessaire pour atteindre l’heure désirée (vous pouvez différer un programme de 3 à 24 heures, heure par heure). L’heure indiquée alors sur l’écran est celle de la fin du programme sélectionné. 11. Appuyez sur la touche Marche/Pause, au centre du programmateur, pour lancer le cycle de lavage.
Cette fonction permet de programmer la machine pour que celle-ci diffère le cycle sélectionné de 3 à 24 H. Attention : l’heure qui s’affiche alors est celle de la fin du cycle choisi. 1. Programmez votre lave-linge en mode manuel ou automatique, en fonction du type de vêtements à laver. 2. Appuyez plusieurs fois sur la touche Départ différé, jusqu’à ce que le retard désiré soit programmé. 3. Appuyez sur la touche Marche/Pause. Le voyant Départ différé s’allume et l’horloge lance le décompte jusqu’à l’heure programmée. 4. Pour annuler le départ différé, appuyez sur la touche (Marche/Arrêt), puis appuyez une nouvelle fois sur cette touche.
• Taille : regroupez les textiles de différentes tailles afin d’améliorer l’action du lavage. • Fragilité des textiles : lavez séparément les textiles délicats en utilisant le programme adéquat (Délicat) pour la pure laine vierge, la soie. Contrôlez les étiquettes figurant sur les textiles que vous lavez ou reportez-vous au tableau des symboles d’entretien fourni en annexe.
à base de protéines.
Utilisez le tableau suivant pour déterminer la capacité de charge pour le type de linge à laver.
Rangez les lessives et les produits additionnels dans un endroit fermé, sec et non accessible aux enfants. SAMSUNG Lave-linge Mode d’emploi 11
(voir détails sur les différents symboles p19) 2. Dimensions Acceptees Seules les couettes de dimensions 140X200cm et 200x200cm peuvent être lavées dans ce lave-linge. 3. Autres Indications Le grammage (ou épaisseur) des couettes destinées á être lavées dans ce lave-linge ne doit pas dépasser 200g/m2. 4. Mise En Place De La Couette Lors de la mise en place de la couette dans le tambour veiller à ce que les 4 extrémités de la couette soient dirigées vers l’intérieur du tambour.
∗ NB : Ne jamais forcer une couette trop grande et trop épaisse à rentrer dans le tambour, elle subirait alors des dommages importants.
• Lessives en tablettes et en capsules.
Ne pas appliquer de lessive ou d'autres produits directement sur une couette.
5. Réinsérez le tuyau de vidange et revissez le bouchon. 6. Remontez le cache inférieur.
Si la température chute sous le point de congélation et que votre lave-linge est gelé : 1. Débranchez l’appareil. 2. Versez de l’eau chaude sur le robinet d’arrivée pour dégeler le flexible. 3. Retirez le flexible et laissez-le tremper dans de l’eau chaude. 4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la reposer pendant 10 minutes. 5. Rebranchez le flexible d’arrivée d’eau sur le robinet et vérifiez que l’alimentation en eau et la vidange s’effectuent normalement.
1. Essuyez les surfaces du lave-linge, y compris le panneau de commandes, à l’aide d’un chiffon doux et d’un détergent ménager non abrasif. 2. Utilisez un chiffon doux pour sécher les surfaces. 3. Ne versez pas d’eau sur le lave-linge.
Lavez toutes les pièces à l’eau courante. Nettoyez les recoins du bac à l’aide d’une vieille brosse à dents. Réinsérez le bouchon (en le bloquant) et replacez le séparateur de lessive liquide dans le bac. 6. Remettez le bac en place. 7. Exécutez un programme de rinçage sans charger de linge dans le tambour.
Nettoyez le filtre anti-débris 5 ou 6 fois par an, ou bien quand le message d’erreur suivant apparaîtra sur l’écran.
Voir “Vidange du lave-linge d’urgence”, page 13. 2. Dévissez le bouton de drainage en le tournant vers la gauche et drainez l’eau dans sa totalité. Voir “Vidange du lave-linge d’urgence”, page 13. 3. Dévissez le bouchon du filtre et sortez-le.
Assurez vous que l’hélice de la pompe de drainage ne soit pas bloquée. Remettez le bouchon du filtre à sa place. 5. Remettez le couvercle du filtre.
1. Coupez l’arrivée d’eau du lave-linge. 2. Dévissez le flexible situé à l’arrière de l’appareil. 3. A l’aide d’une pince, extrayez doucement le filtre à tamis de l’extrémité du flexible et rincez-le sous l’eau jusqu’à ce qu’il soit propre.
5. Revissez le flexible à l’arrière de l’appareil. 6. Ouvrez le robinet et vérifiez qu’aucune fuite d’eau n’apparaît.
• • Il reste de la lessive dans le bac à lessive à la fin du programme de lavage.
• Placez les lessives dans les parties internes du bac (éloignées des rebords externes).
• Les vis de transport sont-elles démontées (voir page 3) ? • Le lave-linge est-il en contact avec un autre objet ? • La machine est-elle surchargée ?
• Le filtre à tamis du flexible est-il entartré ou obstrué (voir page 14) ?
1. 2. 3. 4. Localisez la languette plastique orange et tirez-la vers vous afin d’ouvrir manuellement la porte.
• Contrôlez la pression de l’eau. • Nettoyez le filtre anti-débris. • Vérifiez l’installation du tuyau de vidange. La machine est surchargée. Dénouez le linge enchevêtré. Si vous souhaitez laver une robe de chambre ou un jean seul, l’essorage final peut se trouver déséquilibré : dans ce cas, le message d’erreur “UE” apparaît dans l’afficheur.
1. Essayez de corriger le problème (consultez la rubrique « Dépannage » sur cette page). 2. Relancez le programme pour constater si la défectuosité se produit à nouveau. 3. Si la défectuosité persiste, communiquez avec le service après-vente et décrivez le problème. 16
2. Les durées des programmes ont été mesurées selon les conditions spécifiées dans la norme IEC 456. 3. La consommation dans chaque foyer peut différer par rapport aux valeurs indiquées dans le tableau, en raison des variations de pression et de température de l’eau, ainsi que de la charge et du type de linge.
Lavage à 95°C Nettoyage à sec avec tout solvant
Nettoyage à sec uniquement Chlorage à froid Pas de chlorage
Séchage sans essorage Séchage sur cintre Séchage en tambour (fort)
Pas de séchage en tambour
Lors de l’utilisation de votre lave-linge Samsung, gardez toujours à l’esprit les consignes suivantes afin de limiter les risques d’incendie, de choc électrique ou de blessures : • Branchez uniquement l’appareil sur le type de source de courant indiqué sur la plaque signalétique. En cas de doute sur le type de puissance électrique fourni par votre installation électrique, contactez votre fournisseur ou la compagnie d’électricité locale. • Branchez votre lave-linge sur une prise reliée à la terre. La mise à la terre est impérative afin d’éviter une situation dangereuse en cas de défectuosité du lave-linge ou du câblage. • Protégez le cordon d’alimentation. Ne placez aucun objet ou équipement sur ce cordon. Installez le lave-linge à un endroit empêchant tout piétinement du cordon. Vérifiez particulièrement les cordons au niveau des fiches, des prises et à l’endroit de sortie de l’appareil. • Ne branchez pas de nombreux appareils électriques sur une même prise ou sur une prise multiple car une prise surchargée peut engendrer un incendie ou un choc électrique.
• Utilisez des produits détachants et de l’eau de Javel avant le cycle de lavage, uniquement si cela s’avère nécessaire. • Economisez l’eau et l’électricité en respectant les charges de linge recommandées (la quantité exacte dépend du programme utilisé).
Cet appareil est conforme aux normes de sécurité européennes, directive EC 93/68 et norme EN 60335.
