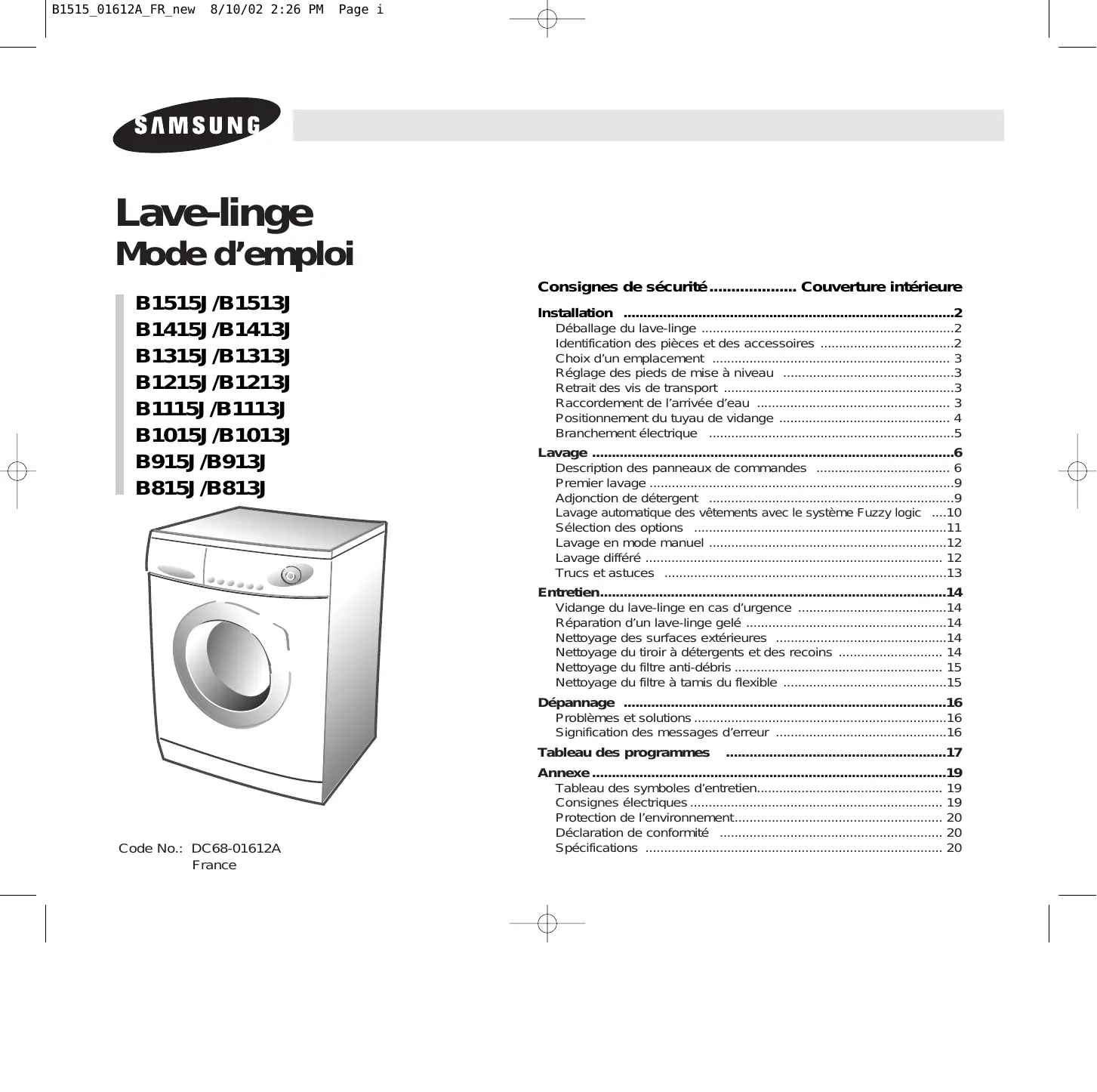

MODE D'EMPLOI B1415J SAMSUNG

Réglage des pieds de mise à niveau 3 Retrait des vis de transport 3 Raccordement de l’arrivée d’eau 3 Positionnement du tuyau de vidange 4 Branchement électrique 5

Description des panneaux de commandes 6 Sélection des options 11 Lavage en mode manuel 12 Lavage différé 12 Trucs et astuces 13

Nettoyage du filtre anti-débris 15

Nettoyage du filtre à tamis du flexible 15

Problèmes et solutions 16 Signification des messages d’erreur 16 • Toutes les vis d’emballage et de transport doivent être retirées avant l’utilisation de l’appareil car ces pièces peuvent engendrer de graves blessures. Pour plus d’informations, reportez-vous à “Retrait des vis de transport” à la page 3. • Avant de laver des vêtements pour la première fois dans cette machine, vous devez exécuter un cycle de lavage complet sans vêtement. Reportez-vous à la section “Premier lavage” à la page 9.

Consignes de sécurité

• Avant toute opération de nettoyage et de maintenance, débranchez la prise électrique du lave-linge ou positionnez la touche sur l’arrêt. • Vérifiez que toutes les poches des vêtements à laver sont vides car des objets durs et pointus, tels que des pièces, des épingles à nourrice, des clous, des vis ou des cailloux, pourraient gravement endommager l’appareil. • Débranchez toujours l’appareil et fermez l’arrivée d’eau après un lavage. • Avant d’ouvrir la porte du lave-linge, vérifiez que l’eau s’est bien évacuée. N’ouvrez pas la porte si vous observez encore de l’eau. • Les animaux familiers et les enfants peuvent s’introduire dans le lave-linge par la porte. Inspectez le tambour avant chaque utilisation. • La porte vitrée peut devenir très chaude lors du cycle de lavage. Maintenez toujours les enfants à distance de l’appareil en fonctionnement. • En cas de panne, ne tentez pas de réparer le lave-linge par vos propres moyens. Une réparation effectuée par une personne inexpérimentée ou non qualifiée peut engendrer des blessures et/ou aggraver le problème. • En cas de détérioration de la fiche (du cordon d’alimentation), celle-ci doit être remplacée par le fabricant, par l’un de ses agents ou par un électricien agréé, afin d’éviter tout risque. • La réparation de cet appareil doit uniquement être effectuée par un centre agréé et seules des pièces d’origine devront être utilisées. ● CONSERVEZ SOIGNEUSEMENT CE MODE D’EMPLOI

B1515_01612A_FR_new

Clé de déverrouillage

Flexible d’arrivée d’eau froide

Tiroir à détergents Porte

Vérifiez que le lave-linge ne repose pas sur son cordon d’alimentation.

Les orifices de ventilation ne doivent pas être obstrués par la moquette lorsque l’appareil est installé sur ce type de revêtement.

2. Serrez le contre-écrou à l’aide de la clé jointe.

2. À l’aide d’un tournevis cruciforme, desserrez les quatre vis de l’adaptateur. En tenant l’adaptateur, faites tourner la partie b dans le sens de la flèche jusqu’à obtenir un jeu de 5 mm entre les deux parties.

• Choisissez une surface plane pour installer le lave-linge.

Une surface inégale ou instable peut occasionner du bruit et des vibrations excessives. (un angle d’inclinaison de seulement 1˚ est autorisé).

3. Installez l’adaptateur sur le robinet et serrez soigneusement les vis. Faites tourner la partie b dans le sens de la flèche afin d’assembler les parties a et b.

Emmanchez complètement le flexible en le faisant tourner dans le sens des aiguilles d’une montre.

1. Dévissez tous les boulons avec la clé fournie avant de les enlever.

2. Prenez la tête du boulon et tirez-la à travers la partie allongée du trou. Répétez l'opération pour chaque boulon.

• Si le robinet est doté d’un pas de vis, raccordez un flexible d’arrivée d’eau de type approprié, en vous reportant à l’illustration ci-contre.

3. Bouchez les trous avec les couvercles en plastiques qui sont fournis.

4. Gardez les boulons pour une utilisation future.

CONSEIL : Si vous constatez une fuite d'eau après raccordement du flexible, démontez et puis remontez ce dernier. Utilisez un robinet de type standard. En cas de raccordement à un robinet non standard (sortie carrée ou de diamètre plus grand), retirez le joint avant de raccorder l'adaptateur au robinet.

Une extrémité du flexible d’arrivée d’eau doit être raccordée au lave-linge et l’autre au robinet d’arrivée d’eau. Ce flexible ne doit pas être tendu. S’il est trop court et si vous ne souhaitez pas déplacer le robinet d’eau, remplacez-le par un autre flexible haute pression de plus grande longueur.

L’extrémité du tuyau de vidange peut être positionnée de 3 façons :

Au-dessus du rebord d’un évier

Le tuyau de vidange doit être placé à une hauteur comprise entre 60 et 90 cm. Pour conserver la courbure du bec du tuyau de vidange, utilisez le guide plastique fourni à cet effet. Bloquez le guide sur le mur à l’aide d’un crochet ou sur le robinet avec un morceau de ficelle afin d’empêcher tout déplacement du tuyau de vidange.

Pour raccorder le flexible d’arrivée d’eau :

1. Branchez le flexible d’arrivée d’eau (équipé d’un bras en forme de L), sur l’arrivée d’eau située à l’arrière du lavelinge et serrez à la main.

2. Raccordez l’autre extrémité du flexible au robinet d’arrivée d’eau froide et serrez-le à la main. Si nécessaire, vous pouvez raccorder directement le flexible d’arrivée d’eau sur le lave-linge : desserrez le raccord et retirez le flexible, puis installez le tuyau d’arrivée d’eau sur la machine en le verrouillant après vissage.

Dans une dérivation de la conduite d’évacuation d’un évier

La dérivation de la conduite d’évacuation doit se situer au-dessus du siphon de l’évier, afin que l’extrémité du tuyau soit à 60 cm minimum audessus du sol.

Dans une canalisation d’évacuation

Nous vous recommandons d’utiliser une canalisation verticale de 65 cm. La longueur de cette canalisation doit être comprise entre 60 cm et 90 cm.

Branchement électrique

Pour l’Europe : Il n’est PAS nécessaire de mettre la fiche électrique de l’appareil à la terre.

AVERTISSEMENT Avant l’usage, assurez-vous que la fiche et le fil électrique ne soient pas endommagés. Si vous avez une raison d’enlever la fiche électrique de l’appareil, enlevez le fusible immédiatement et jetez la fiche.

Afin d´éviter tout risque de décharge, ne branchez pas la fiche à la prise

de courant principale.

SECTEUR ELECTRIQUE Afin d’éviter que le secteur soit surchargé et le plomb saute, votre lave-linge doit être branché à un autre secteur que les autres appareils.

9. Sélecteur de programme de lavage automatique (Fuzzy Logic)

3. Sélecteur du linge lourd

Remarque : vous ne pouvez pas ouvrir la porte si vous n’avez pas préalablement appuyé sur la touche (Marche/Arrêt).

2. Ecran d’affichage

Affiche le temps de cycle de lavage restant et les messages d’erreur. 3. Sélecteur du linge lourd

9. Sélecteur de programme de lavage automatique (Fuzzy Logic)

Appuyez plusieurs fois sur cette touche pour afficher les six programmes du linge lourd:

Tournez ce bouton pour sélectionner l’un des neuf programmes de lavage disponibles :

(Rideaux lourds → Serviettes → Rideaux légers → Couvertures →

1. Retirez le séparateur de détergent de son logement et insérez-le dans la rainure du compartiment .

1. Appuyez sur la touche (Marche/Arrêt).

2. Versez une petite quantité de détergent dans le compartiment du tiroir prévu à cet effet.

2. Versez le détergent liquide.

• Détergents liquides et lavage avec départ différé (voir “Départ

En lavage différé, utilisez un doseur pour les détergents liquides

(une boule, par exemple) car dans les cas contraire, le détergent s’échappera lentement du tiroir et se solidifiera. Des blocages et une odeur désagréable apparaissent alors. A la fin du programme, retirez le doseur du tambour. Pour les détergents liquides, utilisez le verseur du bac à produits ou les doseurs (doses ou sachets par ex.) fournis avec le détergent.

• Cette opération évacue l’eau qui reste après le test de

fonctionnement effectué en sortie usine.

Adjonction de détergent

1. 2. Ajoutez l’adoucissant dans le compartiment (si nécessaire). Ajoutez le détergent de prélavage dans le compartiment (si nécessaire). *Option Raccordement sur une arrivée d’eau chaude directe :

Logic. Le cycle de lavage débute. L’indicateur de durée s’allume et le temps de lavage restant apparaît sur l’écran.

Votre nouveau lave-linge simplifie le lavage des vêtements grâce au système élaboré de contrôle automatique mis au point par Samsung.

Lorsque vous sélectionnez un programme de lavage automatique, la machine détermine alors par elle-même la température correcte, la durée et la vitesse de lavage.

Pour laver en utilisant le programme Fuzzy Logic :

1. Ouvrez l’arrivée d’eau de la machine.

Le lave-linge s’éteint automatiquement dix minutes après la fin du cycle de lavage.

2. Appuyez sur la touche

1. Appuyez sur la touche d’ouverture de la porte.(B1515J, B1415J,

7. Ajoutez le détergent, l’adoucissant et le détergent de prélavage (si nécessaire) dans le compartiment approprié. Remarque : le prélavage est uniquement possible lors du lavage de vêtements en Coton, Couleur, Synthétique ou Délicat. Il est uniquement requis si vos vêtements sont très sales. Pour plus d’informations sur le prélavage, reportez-vous à la section “Réglage du prélavage” à la page 11. 8. Tournez le cadran de contrôle Fuzzy Logic. jusqu’à ce que le type de vêtements que vous souhaitez laver soit sélectionné : Layettes, Coton, Couleur, Synthétique, Délicat, Laine, Rapide (pour un cycle rapide), Rinçage + Essor., Essorage et Vidange. (sauf B915J, B913J, B815J, B813J)

Les indicateurs du panneau de commandes s’allument.

Le prélavage est uniquement possible pour les vêtements en coton et les textiles synthétiques ou délicats. Pour utiliser cette option, procédez comme suit :

1. Versez le détergent de prélavage dans le compartiment détergents.

1. Ouvrez l’arrivée d’eau.

2. Appuyez sur la touche

(Marche/Arrêt) du lave-linge.

3. Appuyez sur la touche d’ouverture de la porte (B1515J, B1415J,

B1315J, B1215J, B1115J, B1015J, B915J, B815J)

2. Choisissez le programme de lavage (Linge lourd, Layettes, Coton,

Couleur, Synthétique ou Délicat). 4. Appuyez sur la touche Marche/Pause pour lancer le cycle.

6. Refermez la porte.

Eco+ (sauf B915J, B913J, B815J, B813J)

Disponible uniquement avec les programmes Linge lourd, Layettes, Coton, Couleur, Synthétique ou Délicat. Permet de réduire le temps de chauffage, la température de lavage et par conséquent la consommation d’énergie. Recommandé pour laver des vêtements peu sales.

8. Choisissez une température à l’aide du sélecteur de température : (eau froide, 30°, 40°, 60°ou 95°).

9. Choisissez la vitesse d’essorage à l’aide du sélecteur d’essorage [no, rh, 400, 600, 800, …, no, … tours par minute (tr/min)]. (no : suppression de l’essorage; rh : arrêt cuve pleine). Remarque : le programme d’arrêt cuve pleine permet de ne pas essorer les vêtements afin de les laisser sécher naturellement.

Permet d’ajouter un cycle de rinçage. La durée du cycle de lavage est augmentée en conséquence.

10. Appuyez plusieurs fois sur la touche Options pour sélectionner le cycle que vous désirez : Eco+, Rinçage+, Prélavage (uniquement pour

Linge lourd, Layettes, Coton, Couleur, Synthétique ou Délicat).

Supp. Essor. (suppression de l’essorage)

11. Appuyez sur la touche Marche/Pause pour lancer le cycle de lavage.

Permet de laisser le linge dans le tambour sans qu’il soit essoré après la dernière vidange.

1. Appuyez sur la touche d’ouverture de la porte. (B1515J,B1415J,

B1315J, B1215J, B1115J, B1015J, B915J, B815J) Pour sortir le linge de la machine, le programme Vidange ou Essorage doit être lancé.

Remarque : la porte s’ouvre trois minutes après l’arrêt du lavelinge(B1513J, B1413J, B1313J, B1213J, B1113J, B1013J,

B913J, B813J) 2. Retirez le linge. 1. Programmez votre lave-linge en mode manuel ou automatique, en fonction du type de vêtements à laver. 2. Appuyez plusieurs fois sur la touche Départ différé, jusqu’à ce que le retard désiré soit programmé. 3. Appuyez sur la touche Marche/Pause. Le voyant Départ différé s’allume et l’horloge lance le décompte jusqu’à l’heure programmée.

Capacité de charge : ne surchargez pas la machine car votre linge serait mal lavé. Utilisez le tableau suivant pour déterminer la capacité de charge pour le type de linge à laver.

4. Pour annuler le départ différé, appuyez sur la touche puis appuyez une nouvelle fois sur cette touche.

Capacité de charge 6,0 6,0 • Couleur : séparez les blancs et les couleurs. Lavez séparément les textiles neufs colorés. • Taille : regroupez les textiles de différentes tailles afin d’améliorer l’action du lavage. • Fragilité des textiles : lavez séparément les textiles délicats en utilisant le programme adéquat (Délicat) pour la pure laine vierge, les rideaux et la soie. Contrôlez les étiquettes figurant sur les textiles que vous lavez ou reportez-vous au tableau des symboles d’entretien fourni en annexe.

Rangez les lessives et les produits additionnels dans un endroit fermé, sec et non accessible aux enfants.

• Vider les poches : les pièces de monnaie, les épingles et des articles semblables peuvent endommager le linge, le tambour de la machine et et le réservoir d’eau. Il est donc nécessaire de vider les poches.

• Attacher les fermetures : remontez les fermetures éclair et attachez les boutons ou les crochets. Les ceintures dénouées ou les rubans peuvent être noués ensemble. • Prélavage du coton : un prélavage du coton n’est normalement pas nécessaire. Votre nouveau lave-linge, combiné aux détergents modernes, fournira des résultats de lavage parfaits, tout en économisant de l’énergie, du temps, de l’eau et du détergent. Néanmoins, si vos vêtements en coton sont particulièrement sales,

3. Ne versez pas d’eau sur le lave-linge.

Nettoyage du tiroir à détergents et des recoins

3. Dévissez le bouchon de drainage en le tournant vers la gauche. Tenez frement le bouchon à l'extrémité du tuyau de drainage et sortez-le lentement d'environ 20 cm.

1. Appuyez sur le levier de déblocage situé à l’intérieur du tiroir à détergents et retirez-le.

4. Laissez l’eau s’écouler dans un récipient.

5. Réinsérez le tuyau de vidange et revissez le bouchon.

2. Retirez le bouchon du compartiment

6. Remontez le cache inférieur.

6. Réinsérez le bouchon (en le bloquant) et replacez le séparateur de détergent liquide dans le tiroir.

1. Débranchez l’appareil.

8. Exécutez un programme de rinçage sans charger de linge dans le tambour.

3. Retirez le flexible et laissez-le tremper dans de l’eau chaude.

4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la reposer pendant 10 minutes. 5. Rebranchez le flexible d’arrivée d’eau sur le robinet et vérifiez que l’alimentation en eau et la vidange s’effectuent normalement.

4. Remettez le filtre en place puis revissez le flexible sur le lave-linge.

5. Revissez le flexible à l’arrière de l’appareil. 6. Ouvrez le robinet et vérifiez qu’aucune fuite d’eau n’apparaît.

4. Lavez toutes les saletés ou autres matériels du filtre. Faites attention que le propulseur de la pompe de drainage derriere le filtre ne soit pas bloqué. Replace le bouchon du filtre.

5. Remettez en place le cache inférieur.

Nettoyage du filtre à tamis du flexible

Il est conseillé de nettoyer le filtre à tamis du flexible d’arrivée d’eau une fois par an ou lorsque le message d’erreur suivant apparaît sur l’écran :

Débranchez la fiche électrique de sa prise secteur.

Vidangez l’eau contenue dans le lave-linge. Retirez le cache plastique inférieur au moyen d’un tournevis. Localisez la languette plastique orange et tirez-la vers vous afin d’ouvrir manuellement la porte.

Signification des messages d’erreur

L’eau n’arrive pas ou le débit est insuffisant.

Contrôlez la pression de l’eau. Nettoyez le filtre anti-débris. Vérifiez l’installation du tuyau de vidange.

La machine est surchargée. Dénouez le linge enchevêtré.

• La pression d’eau est-elle suffisante pour le fonctionnement du lavelinge ?

Si vous souhaitez laver une robe de chambre ou un jean seul, l'essorage final peut se trouver déséquilibré : dans ce cas, le message d’erreur “E4” apparaît dans l'afficheur.

• Vérifiez que l’extrémité du tuyau de vidange n’est pas trop basse (Assurezvous que la fixation du tuyau de vidange à l’arrière de la machine est intact.) • Vérifiez que l’extrémité du tuyau de vidange est plongée dans l’eau.

• Placez les détergents dans les parties internes du tiroir (éloignées des rebords externes).

Le lave-linge vibre ou est trop bruyant.

• L’appareil doit se trouver sur une surface plane. Dans le cas contraire, réglez les pieds de mise à niveau (voir page 3). • Les vis de transport sont-elles démontées (voir page 3) ? • Le lave-linge est-il en contact avec un autre objet ? • La machine est-elle surchargée ?

Avant de contacter le service après vente :

Le lave-linge ne se vidange pas et/ou n’essore pas.

1. Essayez de résoudre le problème à l'aide des instructions de la section

“Dépannage” ci-dessus.

• Le tuyau de vidange est-il aplati ou plié ?

2. Redémarrez le programme et déterminez si le problème persiste.

• Le filtre à tamis du flexible est-il entartré ou obstrué (voir page 15) ?

3. Si c’est le cas, contactez le service après-vente Samsung et décrivez l'incident.

3. La consommation dans chaque foyer peut différer par rapport aux valeurs indiquées dans le tableau, en raison des variations de pression et de température de l’eau, ainsi que de la charge et du type de linge.

B1515_01612A_FR_new

Lavage à 95°C Nettoyage à sec avec tout solvant

• Branchez uniquement l’appareil sur le type de source de courant indiqué sur la plaque signalétique. En cas de doute sur le type de puissance électrique fourni par votre installation électrique, contactez votre fournisseur ou la compagnie d’électricité locale.

• Utilisez uniquement une prise mise à la terre ou polarisée. Pour votre sécurité, cet appareil est équipé d’une fiche secteur polarisée. Cette fiche ne pourra donc s’adapter dans la prise secteur que dans un seul sens. Si vous ne parvenez pas à insérer entièrement la fiche dans la prise, contactez un électricien pour remplacer votre prise.

Nettoyage à sec avec essence minérale, alcool pur ou solvant fluoré F113 uniquement

Lavage à 30°C Pas de nettoyage à sec

Lavage à la main Séchage à plat Nettoyage à sec uniquement Séchage vertical

• Protégez le cordon d’alimentation. Ne placez aucun objet ou

équipement sur ce cordon. Installez le lave-linge à un endroit empêchant tout piétinement du cordon. Vérifiez particulièrement les cordons au niveau des fiches, des prises et à l’endroit de sortie de l’appareil.

Séchage sur cintre Pas de chlorage Séchage en tambour (fort) Repassage fort à 200°C maximum

Séchage en tambour (doux)

Repassage moyen à 150°C maximum

Pas de séchage en tambour

• Ne branchez pas de nombreux appareils électriques sur une même prise ou sur une prise multiple car une prise surchargée peut engendrer un incendie ou un choc électrique.

CET APPAREIL EST DISTRIBUÉ POUR LA FRANCE PAR :

305, Rue de la Belle Etoile B.P. 50051
