Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop Pour plus de recettes, conseils, informations de dépannage, téléchargez l’application My Electrolux Kitchen.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales
1. INFORMATION SUR LA SÉCURITÉ3
4. DESCRIPTION DE L'APPAREIL11 personnes vulnérables3 4.1 Vue d’ensemble 11 1.2 Sécurité générale4 4.2 Accessoires 11 12.1 Remarques concernant le 7.3 Remarques sur : Circulation nettoyage 27 d'air humide 15 12.2 Comment retirer : Supports de 7.4 Comment régler : grille 28 Cuisson assistée15 12.3 Comment utiliser : Nettoyage 7.5 Cuisson assistée16 par pyrolyse 28 8. FONCTIONS DE L'HORLOGE 19 12.4 Nettoyage conseillé 29 12.5 Comment démonter et installer : 8.1 Fonctions de l’horloge19 Couvercle29 8.2 Comment régler : Fonctions 12.6 Comment remplacer : Éclairage.. 31 de l’horloge 19 13. DÉPANNAGE32 9. UTILISATION DES ACCESSOIRES 21 13.1 Que faire si…32 9.1 Insertion des accessoires 21 13.2 Données de maintenance33 10. FONCTIONS SUPPLÉMENTAIRES21 14. RENDEMENT ÉNERGÉTIQUE34 1.1 Sécurité des enfants et des personnes vulnérables •
3/40 Veillez à ce que les enfants ne jouent pas avec l’appareil. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement. Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• • Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique. Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié. N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée. Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien.
Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four. Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse. N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil. N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre. Avant le nettoyage par pyrolyse, retirez tous les accessoires et les dépôts/déversements excessifs de la cavité de l’appareil.
2.1 Installation AVERTISSEMENT! Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. Ne tirez jamais l'appareil par la poignée. Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation. Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. Avant de monter l'appareil, vérifiez si la porte de l'appareil s'ouvre sans retenue. 5/40

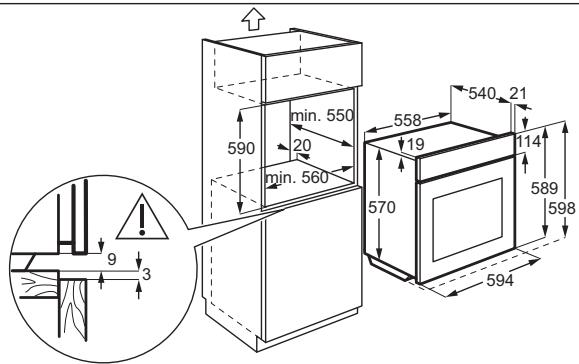

• Profondeur du meuble
N'utilisez pas d'adaptateurs multiprise et de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d’alimentation de l’appareil doit être effectué par notre service après-vente agréé.
Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Si la prise secteur est détachée, ne branchez pas la fiche secteur. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum. Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur. Cet appareil est fourni avec une fiche électrique et un câble d’alimentation. Types de câbles compatibles pour l'installation ou le remplacement pour l’Europe :
également consulter le tableau : Puissance totale (W) Ne laissez pas l'appareil sans surveillance durant son fonctionnement. Éteignez l'appareil après chaque utilisation. Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager. N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau. 7/40
• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air. Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte. Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil. AVERTISSEMENT! Risque d'endommagement de l'appareil.
– ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil. – ne versez pas d'eau directement dans l'appareil chaud. – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson. – Installez ou retirez les accessoires avec précautions. La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil. Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes. Cuisinez toujours avec la porte de l’appareil fermée. Si l’appareil est installé derrière la paroi d’un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l’appareil fonctionne. La chaleur et l’humidité peuvent s’accumuler derrière la porte fermée du meuble et provoquer d’importants dégâts sur l’appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l’appareil n’a pas refroidi complètement.
AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil. • • Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé. Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde ! Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.
2.5 Nettoyage par pyrolyse AVERTISSEMENT! Risque de blessures, d'incendie, d'émissions chimiques (fumées) en mode pyrolyse. • Lisez attentivement toutes les instructions relatives au nettoyage par pyrolyse. Tenez les jeunes enfants éloignés de l’appareil lorsque le nettoyage par pyrolyse est en cours. L’appareil devient très chaud et de l’air chaud est libéré des orifices d’aération avant. Le nettoyage par pyrolyse est un fonctionnement à haute température qui peut dégager de la fumée provenant des résidus de cuisson et des matériaux de construction. Par conséquent, il est recommandé aux consommateurs de : – veillez à assurer une bonne ventilation pendant et après le nettoyage par pyrolyse. – veillez à assurer une bonne ventilation pendant et après le préchauffage initial. Ne renversez pas ou n’appliquez pas d’eau sur la porte du four pendant et après le nettoyage par pyrolyse pour éviter d’endommager les panneaux de verre. Les fumées dégagées par les fours à pyrolyse / les résidus de cuisson sont décrites comme étant non nocives pour les êtres humains, y compris pour les jeunes ou les personnes à la santé fragile. Maintenez les animaux domestiques à l'écart de l'appareil pendant et après le nettoyage par pyrolyse et le préchauffage initial. Les petits animaux de compagnie (en particulier les oiseaux et les reptiles) peuvent être très sensibles aux changements de température et aux fumées émises. Les surfaces anti-adhésives des casseroles, des poêles, des plaques, des ustensiles, etc. peuvent être endommagées par le nettoyage par pyrolyse à haute température et peuvent également être source de fumées légèrement nocives.
AVERTISSEMENT! Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.
Reportez-vous aux chapitres concernant la sécurité.

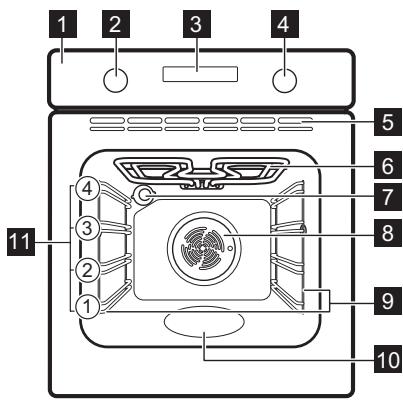

6 Résistance 7 Éclairage 8 Chaleur tournante Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement.
Sélectionnez un mode de cuisson pour mettre en fonctionnement l’appareil. Tournez la manette des modes de cuisson sur la position Arrêt pour éteindre l’appareil.
Affichage avec les principales fonctions.
30 secondes. Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Circulation d'air humide. Pour obtenir des recommandations générales sur l'économie d'énergie, reportezvous au chapitre « Efficacité énergétique », « Économie d'énergie ».
Chaque plat apparaissant dans ce sous-menu a un mode de cuisson et une température recommandés. Vous pouvez utiliser la fonction pour préparer un plat rapidement avec les réglages par défaut. Vous pouvez également régler la durée et la température pendant la cuisson.
L’affichage indique P et un certain nombre de plats que vous pouvez vérifier dans le tableau. Lorsque la fonction se termine, vérifiez si les aliments sont prêts. Plat
1; moule à charnière de 26 cm sur grille métallique 1 ; moule à tarte sur grille métallique
Le maximum est de 23 h 59 min. Cette fonction n’a aucun effet sur le fonctionnement du four. Pour activer et désactiver le Compteur, sélectionnez : Menu , Configu‐ rations.
Comment régler Heure actuelle Étape 1
Réglez le temps de cuisson.
UTILISATION DES ACCESSOIRES 9.1 Insertion des accessoires Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille. Grille métallique: Poussez la grille entre les barres de guida‐ ge des supports de grille et assurez-vous que les pieds sont orientés vers le bas.
Poussez la plaque entre les rails du sup‐ port de grille.
10.1 Touches Verrouil. Cette fonction permet d’éviter une modification involontaire de la fonction de l'appareil. Activez-la lorsque l'appareil est allumé - la cuisson réglée est maintenue, le bandeau de comman‐ de est verrouillé. Allumez-le lorsque l’appareil est éteint - il ne peut pas être allumé, le bandeau de commande est verrouillé.
Si vous ne trouvez pas les réglages appropriés pour une recette spécifique, cherchez-en une qui s'en rapproche.
Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau ci-dessous.
Informations pour les organismes de contrôle Tests conformément à la norme IEC 60350-1.
Nettoyez l’avant de l’appareil uniquement avec un chiffon en microfibre imbibé d’eau tiède et d’un détergent doux. Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques. Agent nettoy‐ ant
Nettoyez la cavité après chaque utilisation. L’accumulation de graisse ou d’au‐ tres résidus peut provoquer un incendie.
10 minutes avant la cuisson. Ne conservez pas les aliments dans l'appareil pen‐ dant plus de 20 minutes. Séchez la cavité uniquement avec un chiffon en micro‐ fibre après chaque utilisation.
Retirez les supports de grille pour nettoyer le four. Étape 1
ATTENTION! Si un autre appareil est installé dans le même meuble, ne l’utilisez pas en même temps que cette fonction. Vous risqueriez d’endommager le four. Avant le Nettoyage par pyrolyse : Éteignez le four et atten‐ dez qu’il soit froid.
Une fois le nettoyage terminé :
Le four vous rappelle lorsque le nettoyage par pyrolyse est terminé. clignote sur l’affichage pendant 5 secondes après chaque session de cuisson.
La porte du four dispose de quatre panneaux de verre. Vous pouvez retirer la porte du four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre. ATTENTION! N'utilisez pas le four sans les panneaux de verre.
Veillez à replacer les panneaux de verre (A, B et C) dans le bon ordre. Cherchez le symbo‐ le / l'impression se trouvant sur le côté du panneau de verre. Tous les panneaux ont un symbole différent pour faciliter le démontage et le montage. Lorsque le cadre de la porte est installé cor‐ rectement, il émet un clic. Veillez à installer correctement le panneau de verre central dans son logement.
Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après-vente agréé. L’appareil ne s’allume pas ou ne chauffe pas Problème
Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de la cavité de l'appareil. Nous vous recommandons d’écrire les informations ici : Modèle (Mod.)
Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu’il est bien en place. Utilisez des plats en métal pour accroître les économies d'énergie. Dans la mesure du possible, ne préchauffez pas l'appareil avant la cuisson. Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible. 34/40
Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie. Chaleur résiduelle L'éclairage et le ventilateur continuent de fonctionner. Lorsque vous mettez à l'arrêt l'appareil, l'affichage montre la chaleur résiduelle. Vous pouvez utiliser cette chaleur pour le maintien au chaud des aliments. Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson. Utilisez la chaleur résiduelle pour réchauffer d'autres plats. Maintien des aliments au chaud Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. La température ou le voyant de chaleur résiduelle s'affichent. Cuisson avec l'éclairage éteint Éteignez l'éclairage en cours de cuisson. Ne l'allumez que lorsque vous en avez besoin. Circulation d'air humide Fonction conçue pour économiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, l’éclairage s’éteint automatiquement au bout de 30 secondes. Vous pouvez rallumer l'éclairage, mais cela réduira les économies d'énergie.
15.1 Menu - appuyez pour confirmer le réglage.
