Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop Pour plus de recettes, conseils, informations de dépannage, téléchargez l’application My Electrolux Kitchen.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.
1. INFORMATION SUR LA SÉCURITÉ39
2.7 Service46 2.8 Mise au rebut 46 5. COMMENT ALLUMER ET ÉTEINDRE LE FOUR 48 5.1 Manettes rétractables 48 5.2 Bandeau de commande49 6. AVANT LA PREMIÈRE UTILISATION 50 6.1 Nettoyage initial 50 12.3 Comment utiliser : Nettoyage par pyrolyse 68 12.4 Nettoyage conseillé 69 12.5 Comment démonter et installer : Couvercle69 12.6 Comment remplacer : Éclairage.. 71
7.2 Modes de cuisson51 7.3 Remarques sur : Circulation d'air humide 52 7.4 Comment régler : Cuisson assistée52 13. DÉPANNAGE72 7.5 Cuisson assistée53 13.1 Que faire si 72 8. FONCTIONS DE L'HORLOGE 58 13.2 Données de maintenance73 8.1 Fonctions de l’horloge58 14. RENDEMENT ÉNERGÉTIQUE73 8.2 Comment régler : Fonctions 14.1 Informations produit et fiche de l’horloge 59 d’informations produit* 73 9. CONSEILS D'UTILISATION : 14.2 Économie d'énergie 74 Veillez à ce que les enfants ne jouent pas avec l’appareil. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement. Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• • Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les maisons d’hôtes de ferme et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.
Si le câble d’alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d’éviter tout danger électrique. AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants. Utilisez toujours des gants de cuisine pour retirer ou mettre des accessoires ou des plats allant au four. Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse. N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil. N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre. Avant le nettoyage par pyrolyse, retirez tous les accessoires et les dépôts/déversements excessifs de la cavité du four.

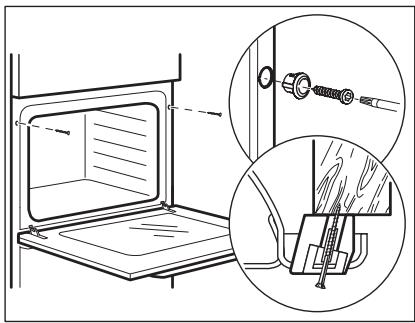

2.1 Installation AVERTISSEMENT! Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. 41/196
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation. Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. Avant de monter l’appareil, vérifiez si la porte du four s’ouvre sans retenue. L’appareil est équipé d’un système de refroidissement électrique. Il doit être utilisé avec l’alimentation électrique. Hauteur minimale du meuble (Hauteur minimale du meuble sous le plan de travail) Largeur du meuble Profondeur du meuble
Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude. La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. Si la prise secteur est détachée, ne branchez pas la fiche secteur. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum. Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur. Cet appareil est fourni avec une fiche électrique et un câble d’alimentation. Types de câbles compatibles pour l'installation ou le remplacement pour l’Europe :
également consulter le tableau : Puissance totale (W) Ne laissez pas l'appareil sans surveillance durant son fonctionnement. 43/196
• N'exercez pas de pression sur la porte ouverte. N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air. Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte. Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil. AVERTISSEMENT! Risque d'endommagement de l'appareil.
– ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil. – ne versez pas d'eau directement dans l'appareil chaud. – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson. – Installez ou retirez les accessoires avec précautions. La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil. Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes. Cuisinez toujours avec la porte de l’appareil fermée. Si l’appareil est installé derrière la paroi d’un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l’appareil fonctionne. La chaleur et l’humidité peuvent s’accumuler derrière la porte fermée du meuble et provoquer d’importants dégâts sur l’appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l’appareil n’a pas refroidi complètement.
AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil. • • Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé. Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde ! Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
Lisez attentivement toutes les instructions relatives au nettoyage par pyrolyse. Tenez les jeunes éloignés de l'appareil lorsque le nettoyage par pyrolyse est en cours. L'appareil devient très chaud et de l'air chaud s'échappe des fentes d'aération avant. Le nettoyage par pyrolyse est un processus à haute température qui peut dégager de la fumée provenant des résidus alimentaires et des matériaux dont est fait le four. Par conséquent, nous recommandons à nos clients de suivre les conseils ci-dessous : – assurez-vous que la ventilation de l'appareil est adéquate pendant et après chaque phase de nettoyage par pyrolyse. – assurez-vous que la ventilation de l'appareil est adéquate pendant et après la première utilisation à température maximale. Contrairement aux humains, certains oiseaux et reptiles sont extrêmement sensibles aux fumées pouvant se dégager lors du processus de nettoyage des fours à pyrolyse. – Ne laissez aucun animal, en particulier aucun oiseau, à proximité de l'appareil pendant et après un nettoyage par pyrolyse ; la première fois, utilisez la température de fonctionnement maximale dans une pièce bien ventilée. Les animaux de petite taille peuvent également être très sensibles aux changements de température survenant à proximité d'un four à pyrolyse lorsque le processus de nettoyage est en cours. Les surfaces antiadhésives des ustensiles de cuisine (poêles, casseroles, plaques de cuisson, etc.) peuvent être endommagées par la très haute température nécessaire au nettoyage par pyrolyse et peuvent également dégager, dans une moindre mesure, des fumées nocives. Les fumées dégagées par les fours à pyrolyse / les résidus de cuisson sont décrites comme étant non novices pour les êtres humains, y compris pour les enfants et les personnes à la santé fragile.
AVERTISSEMENT! Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.
Reportez-vous aux chapitres concernant la sécurité.
Plat à rôtir Pour cuire et rôtir ou comme plat pour récupérer la graisse.
5.1 Manettes rétractables Pour utiliser l'appareil, appuyez sur la manette. La manette sort alors de son logement.
Appuyez sur la touche
Lorsque la manette des modes de cuisson est en position Arrêt, l’affichage se met en veille.
Pour lancer la cuisson Étape 1
Modes de cuisson standard Mode de cuisson
Cuisson de sole Pour décongeler des aliments (fruits et légumes). Le temps de décongéla‐ tion dépend de la quantité et de la grosseur des plats surgelés. Décongélation
Lorsque vous utilisez cette fonction, l'éclairage s'éteint automatiquement au bout de 30 secondes. Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Circulation d'air humide. Pour obtenir des recommandations générales sur l'économie d'énergie, reportezvous au chapitre « Efficacité énergétique », « Économie d'énergie ».
Chaque plat apparaissant dans ce sous-menu a une fonction et une température recommandées. Vous pouvez régler la durée et la température pendant la cuisson. Pour certains plats, vous pouvez également réaliser la cuisson avec :
Lorsque la fonction se termine, vérifiez si les aliments sont prêts. Plat
Utilisez vos épices préférées. Retournez le poulet à la moitié du temps de cuisson pour faire dorer de manière homogène. 3 ; plateau de cuisson Utilisez vos épices préférées.
1; moule à tarte de 22 cm sur grille métallique 3 ; plat profond
Départ différé. Pour reporter le début et/ou la fin de la cuisson. Compteur. Le maximum est de 23 h 59 min. Cette fonction n’a aucun effet sur le fonctionnement du four. Pour activer et désactiver le Compteur, sélectionnez : Menu , Configu‐ rations.
8.2 Comment régler : Fonctions de l’horloge Comment régler Heure actuelle Étape 1

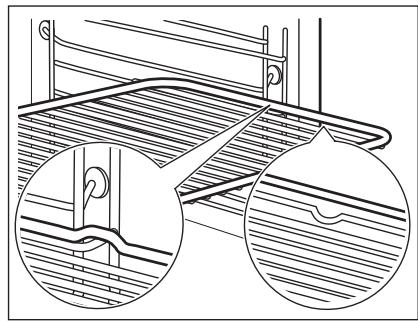

Le minuteur commence à compter à l’heure réglée. Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille. Grille métallique: Poussez la grille entre les barres de guida‐ ge des supports de grille et assurez-vous que les pieds sont orientés vers le bas.
Plat à rôtir: Poussez la plaque entre les rails du sup‐ port de grille et glissez la grille métallique entre les rails se trouvant juste au-dessus.
10.1 Touches Verrouil. Cette fonction permet d’éviter une modification involontaire de la fonction du four. Activez-la lorsque le four est allumé - la cuisson réglée est maintenue, le bandeau de commande est verrouillé. Activez-la lorsque le four est éteint - le four ne peut pas être allumé, le bandeau de commande est verrouillé. - maintenez la touche enfon‐ cée pour activer la fonction. Un signal sonore retentit.
Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces du four. Si vous éteignez le four, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que le four refroidisse.
11.1 Circulation d'air humide Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau ci-dessous. Plat de cuisson
Informations pour les organismes de contrôle Tests conformément à la norme IEC 60350-1.
Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques. Agents net‐ toyants
Nettoyez la cavité après chaque utilisation. L’accumulation de graisse ou d’au‐ tres résidus peut provoquer un incendie.
Après chaque utilisation, lavez tous les accessoires et séchez-les. Utilisez un chiffon doux avec de l’eau tiède et un détergent doux. Ne lavez pas les acces‐ soires au lave-vaisselle.
Retirez les supports de grille pour nettoyer le four. Étape 1
ATTENTION! Si un autre appareil est installé dans le même meuble, ne l’utilisez pas en même temps que cette fonction. Vous risqueriez d’endommager le four. Avant le Nettoyage par pyrolyse : Éteignez le four et atten‐ dez qu’il soit froid.
Le four vous rappelle lorsque le nettoyage par pyrolyse est terminé. clignote sur l’affichage pendant 5 secondes après chaque session de cuisson.

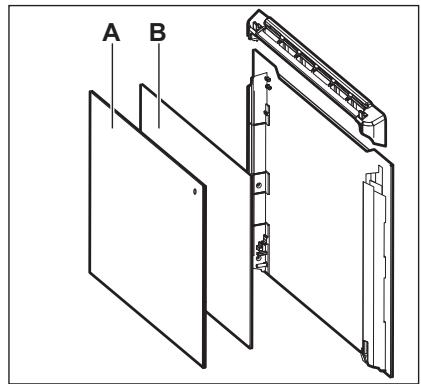

La porte du four dispose de trois panneaux de verre. Vous pouvez retirer la porte du four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre. ATTENTION! N'utilisez pas le four sans les panneaux de verre. Étape 1
Veillez à installer correctement le panneau de verre central dans son logement.
Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après-vente agréé. Le four ne s’allume pas ou ne chauffe pas Problème
Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité du four. Ne retirez pas la plaque signalétique de la cavité du four. Nous vous recommandons d’écrire les informations ici : Modèle (Mod.)
La classe d’efficacité énergétique n’est pas applicable pour la Russie. EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.
Ce four est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien. Lorsque le four est en marche, assurez-vous que la porte est bien fermée. Évitez d'ouvrir la porte trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu’il est bien en place. Utilisez des plats en métal pour accroître les économies d'énergie. Dans la mesure du possible, ne préchauffez pas le four avant la cuisson. Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible. Cuisson avec ventilation Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie. Chaleur résiduelle L'éclairage et le ventilateur continuent de fonctionner. Lorsque vous éteignez le four, l'affichage montre la chaleur résiduelle. Vous pouvez utiliser cette chaleur pour le maintien au chaud des aliments. Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur du four poursuivra la cuisson. Utilisez la chaleur résiduelle pour réchauffer d'autres plats. Maintien des aliments au chaud Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. La température ou le voyant de chaleur résiduelle s'affichent. Cuisson avec l'éclairage éteint Éteignez l'éclairage en cours de cuisson. Ne l'allumez que lorsque vous en avez besoin. 74/196
Fonction conçue pour économiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, l’éclairage s’éteint automatiquement au bout de 30 secondes. Vous pouvez rallumer l'éclairage, mais cela réduira les économies d'énergie.
15.1 Menu - sélectionnez pour accéder au Menu .
Cuisson assistée Étape 1 Ajustez la valeur et appuyez sur .
Willkommen bei Electrolux. Si la toma de corriente está floja, no conecte el enchufe. No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe. Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores. La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm. Cierre completamente la puerta del aparato antes de enchufar el cable de alimentación a la toma de corriente. El aparato se suministra con enchufe y cable de red. Tipos de cables aplicables para su instalación o cambio para Europa:
Función de coc‐ ción
La pantalla muestra…
Se recomienda escribir los datos aquí: Modelo (MOD):
Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez. Cocción con ventilador En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía. Calor residual
