Retrouvez gratuitement la notice de l'appareil HKB75820NB AEG au format PDF.
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice HKB75820NB - AEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HKB75820NB de la marque AEG.

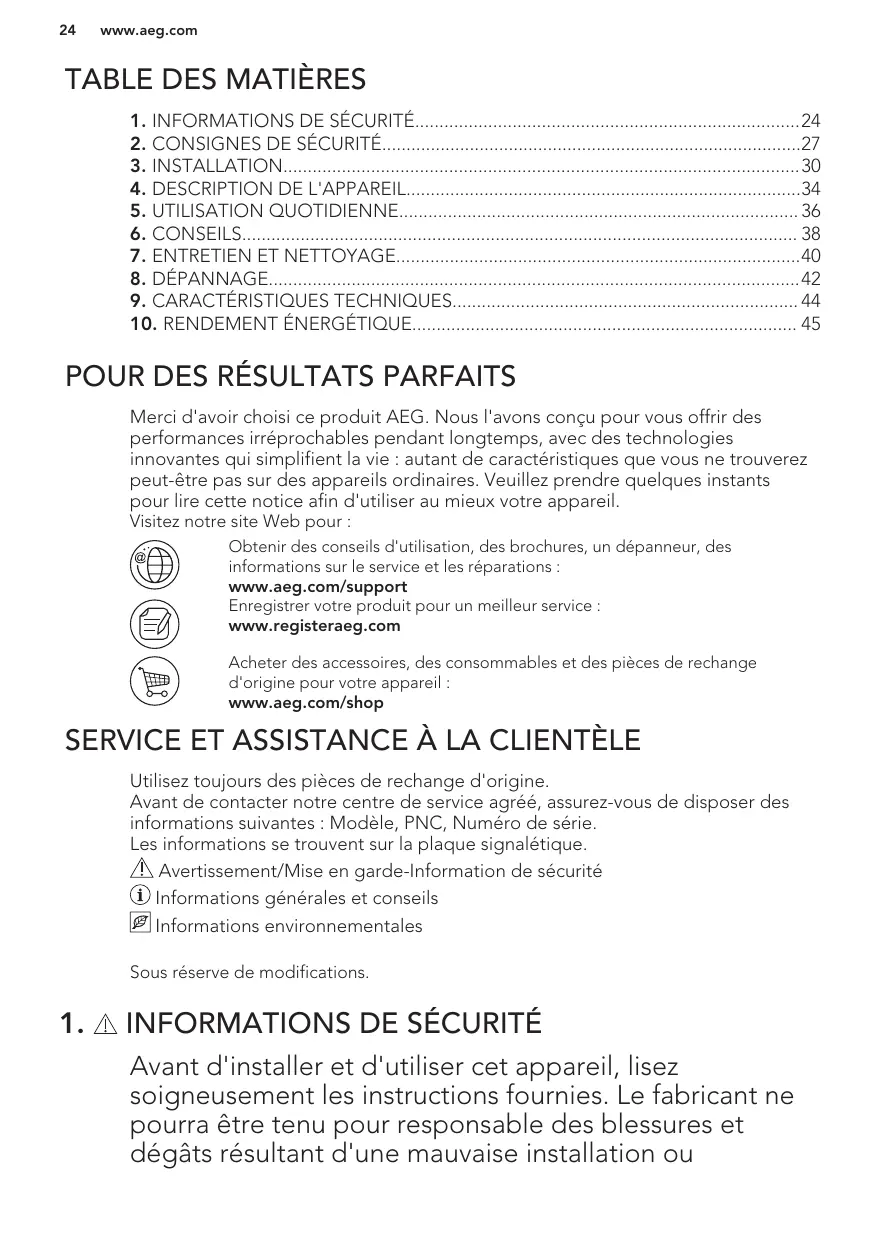

4. DESCRIPTION DE L'APPAREIL34 5. UTILISATION QUOTIDIENNE 36 6. CONSEILS 38 7. ENTRETIEN ET NETTOYAGE40 8. DÉPANNAGE42 Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil : www.aeg.com/shop
Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, Numéro de série. Les informations se trouvent sur la plaque signalétique. Avertissement/Mise en garde-Information de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications.
Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes. Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge. ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence. AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson. Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer. N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil. Si la surface vitrocéramique / en verre est fissurée, éteignez l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, contactez le service après-vente agréé. En cas de bris de verre de la plaque de cuisson : – éteignez immédiatement tous les brûleurs et toutes les résistances électriques puis isolez l'appareil de l'alimentation électrique, – ne touchez pas la surface de l'appareil, – n'utilisez plus l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger. Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions
Cet appareil est adapté aux marchés suivants: BE LU
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil. • Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. • Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées. • Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci. • Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. • Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
AVERTISSEMENT! • Vérifiez que les paramètres figurant sur la plaque signalétique
électrique approprié. Ne laissez pas le câble d'alimentation s'emmêler. Assurez-vous qu'une protection antiélectrocution est installée. Utilisez un collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité. N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils. Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur. Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. N'utilisez que des systèmes d'isolation appropriés : des coupecircuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une
(nature et pression du gaz) sont compatibles avec le réglage de l'appareil. • Assurez-vous que l'air circule autour de l'appareil. • Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique. • Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.
AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution. • Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents). • Utilisez cet appareil dans un environnement domestique. • Ne modifiez pas les caractéristiques de cet appareil. • Assurez-vous que les orifices de ventilation ne sont pas bouchés. • Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. • Éteignez les zones de cuisson après chaque utilisation. • Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. • N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau. • N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner. • Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. • L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi. • Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. AVERTISSEMENT! Risque d'endommagement de l'appareil. • Ne laissez pas de récipients chauds sur le bandeau de commande. • Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement. • Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée. • Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson. • Ne placez jamais de papier aluminium sur l'appareil. • N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson. • Utilisez uniquement des récipients stables ayant une forme adaptée et
• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. N'utilisez que les accessoires fournis avec l'appareil. N'installez pas de diffuseur de flamme sur le brûleur. L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée. L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée. Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple. Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates. La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.
AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager. • Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. • Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. • Ne lavez pas les brûleurs au lavevaisselle.
• Pour réparer l'appareil, contactez un service après-vente agréé.
• Aplatissez les tuyaux de gaz externes.
Reportez-vous aux chapitres concernant la sécurité.
également vigilant lorsque la table est installée avec un four. Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.
• il n'est pas plus long que 1500 mm; • il ne montre aucun étranglement ; • il n'est soumis à aucune traction ni aucune torsion ; • il n'entre pas en contact avec des bords ni des coins tranchants ; • il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : • il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ; • le matériau n'est pas durci, mais présente une élasticité correcte ; • les colliers de serrage ne sont pas rouillés ; • la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.
4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse. 5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.
(uniquement pour la Belgique) Pour régler le niveau minimal des brûleurs : 1. Allumez le brûleur. 2. Tournez la manette en position minimale. 3. Retirez la manette puis utilisez un tournevis fin pour soulever et retirer le support en plastique de l'aimant.
Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !
1. Démontez les supports des casseroles. 2. Démontez les chapeaux et les couronnes du brûleur. 3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de
• du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur multi-couronne). 6. Réinstallez le support de l'aimant et la manette.
• Assurez-vous que la prise de courant est accessible une fois l'appareil installé. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations. Le câble d'alimentation ne doit pas être exposé à une température supérieure à 90 °C. Si le voyant s'allume après avoir branché la table de cuisson à l'alimentation électrique, allumez et éteignez la manette de commande et attendez que le voyant de chaleur résiduelle s'éteigne.
2 cm que le câble de phase marron (ou noir).
• Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale. • Cet appareil est fourni avec un câble d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique,
être relié à la phase du réseau électrique.
Élément de cuisine avec four Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.
4.1 Description de la table de cuisson 1
Fenêtre pour le signal infrarouge Hob²Hood
Pour indiquer la durée, en minutes.
Durée de cuisson (min)
Sinon, l'alimentation en gaz est interrompue. 3. Une fois que la flamme brûle régulièrement, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés. AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.
En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal. Chaque manette est dotée d'un voyant. Il s'allume lorsque vous tournez la manette. La table de cuisson est fournie avec les valves de distribution progressive. Elles rendent le réglage de la flamme plus précis. AVERTISSEMENT! Si vous ne placez pas la manette sur la position Arrêt, un signal sonore d'avertissement retentit au bout de deux heures, et les symboles clignotent en rouge. Il vous rappelle que le brûleur est allumé. Pour éteindre ce signal, appuyez sur
Vous pouvez utiliser cette fonction comme un minuteur. 1. Appuyez sur . Pour activer la fonction.
Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote. Lorsqu'il atteint la dernière minute, le temps s'écoule en secondes. Lors des 10 dernières secondes, le minuteur émet un signal sonore. 3. Appuyez sur , , ou . Pour arrêter le signal sonore. 4. Pour désactiver le minuteur, maintenez la touche
Cette fonction est sans effet sur le fonctionnement des brûleurs.
Ne placez pas de récipients instables ou déformés sur le brûleur afin d'éviter les débordements et les blessures. ATTENTION! Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande sinon la flamme fait chauffer la manette. ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. ATTENTION! Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz. ATTENTION! Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.
Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.
• Ne dirigez pas de lumière halogène sur le bandeau de commande de la hotte. • Ne recouvrez pas le bandeau de commande de la table de cuisson. • N'interrompez pas le signal entre la table de cuisson et la hotte (par exemple avec la main ou la poignée d'un ustensile). Reportez-vous à l'image. La hotte sur l'illustration est uniquement donnée à titre d'exemple.
Pour trouver la gamme complète des hottes dotées de cette fonction, consultez notre site web destiné aux consommateurs. Les hottes AEG qui sont dotées de cette fonction doivent porter le symbole .
Reportez-vous aux chapitres concernant la sécurité.
• Nettoyez la table de cuisson après chaque utilisation. • Utilisez toujours un récipient dont le fond est propre. • Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. • Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson. La présence d'eau ou d'autres liquides sur le bandeau de commande peut activer ou désactiver accidentellement les fonctions de la table de cuisson. AVERTISSEMENT! N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou les bords des brûleurs et l'encadrement (si présent). • Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux.
Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaisselle. Ils doivent être lavés à la main. 1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson. Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson. 2. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante. 3. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place. 4. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.
• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. • Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux. • Nettoyez les éléments en émail, les chapeaux et les couronnes avec de l'eau chaude savonneuse et séchezles soigneusement avant de les remettre en place.
Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique
équipée. Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique.
Si les fusibles disjonctent de manière répétée, faites appel à un électricien qualifié.
Positionnez correctement le du brûleur sont mal position- chapeau et la couronne du nés. brûleur. La flamme s'éteint immédia- Le thermocouple n'est pas tement après s'être allumée. suffisamment chaud.
Hob²Hood et Minuterie indépendante.
Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service
• Mettez le récipient au centre du brûleur.
• Si cela est possible, utilisez un autocuiseur Reportez-vous à son mode d'emploi.
Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et
