Cet lave-vaisselle est conçu pour une utilisation jusqu'à une altitude maximale de 4 000 m.
Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d’expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent. Consi gnes de sécur i t é
être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Avant de mettre l’appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d’utilisation et de montage. Elle contiennent des remarques importantes concernant l’installation, l’utilisation et l’entretien de l’appareil. Conservez toute la documentation pour pouvoir la consulter à nouveau ultérieurement ou si l’appareil doit changer un jour de propriétaire. Vous pouvez télécharger gratuitement la notice d'utilisation sur notre site Internet. Pour connaître l'adresse Internet correspondante, reportez-vous au dos de cette notice d’utilisation.
Risque d’asphyxie avec les cartons pliants et les feuilles.
Le lave-vaisselle ne doit pas être branché sur le secteur lors de l’installation. Assurez-vous que le système à conducteur de protection de l’installation électrique de votre maison soit conforme.
équipant l’appareil s’endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques, il n'est possible de se le procurer que via le service après-vente. Si le lave-vaisselle doit être encastré dans un placard en hauteur, il faudra fixer ce dernier correctement. Si le lave-vaisselle est incorporé sous d’autres appareils électroménagers ou au dessus, il faut respecter les informations – figurant dans la notice de montage des appareils respectifs – sur leur incorporation en association avec un lave-vaisselle. Pour que tous ces appareils fonctionnent de manière sûre, veuillez en outre respecter les instructions de montage accompagnant le lave-vaisselle.
N’encastrez les appareils intégrables ou aptes à l’encastrement sous un plan de travail que si ce dernier a été vissé avec les meubles voisins afin de garantir le maintien d’aplomb de l’appareil. N’installez pas l’appareil à proximité de sources de chaleur (radiateurs, accumulateurs de chaleur, fours ou d’autres appareils générateurs de chaleur) ; ne l’encastrez pas non plus sous une table de cuisson.
Sur certains modèles : Le boîtier en plastique contre le raccord d'eau contient une vanne électrique. Dans le flexible d'arrivée d'eau se trouvent des lignes d'alimentation électrique. Ne sectionnez jamais le flexible d'arrivée d'eau. Ne plongez jamais le boîtier en plastique dans l’eau.
La sécurité enfants (verrouillage de porte) protège les enfants des risques potentiellement engendrés par le lave-vaisselle. Sécur i t é enf ant s
Veuillez respecter les consignes de sécurité et d’utilisation apposées sur les emballages des détergents et des liquides de rinçage.

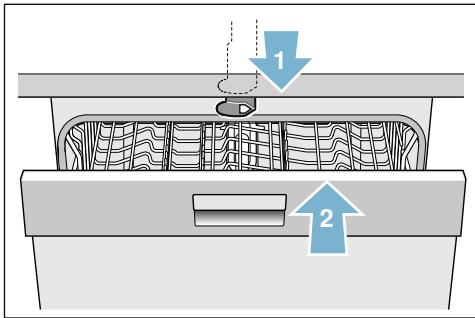

1. Tirez la patte de la protection enfants à vous (1). 2. Fermez la porte (2). La sécurité enfant est activée.
2. Poussez la patte de la protection enfants en arrière (2). La sécurité enfants est désactivée.

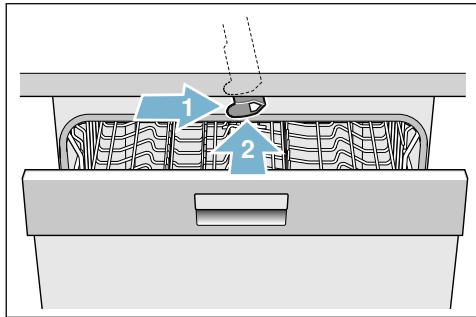

1. Poussez la patte de la protection enfants à droite (1). 2. Ouvrez la porte (2).
En cas de dégâts ■
1. Démarrez le programme souhaité. 2. Maintenez la touche F enfoncée pendant 4 secondes. Dans la fenêtre d'affichage, ’– apparaît. Le blocage des touches est activé. Si une touche quelconque est actionnée pendant le déroulement du programme, ’– apparaît dans la fenêtre d'affichage. Une interruption du programme (Reset) n'est pas possible. Pour désactiver le blocage des touches, appuyez pendant env. 4 secondes sur la touche F jusqu'à ce que ’– disparaisse de la fenêtre d'affichage. En fin de programme, le blocage des touches est supprimé. En cas de coupure secteur, le blocage des touches est conservé. À chaque nouveau démarrage du programme, le blocage des touches doit être de nouveau activé.
Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. Fermez le robinet d'arrivée d'eau. En cas d'endommagements, du bandeau de commande en particulier (fissures, trous, touches cassées) ou si la porte ne fonctionne pas correctement, il faut cesser d'utiliser l'appareil. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. Fermez le robinet d’eau et appelez le service après-vente.
: Mise en garde Risque de blessure ! ■ Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lave-vaisselle que brièvement, uniquement au moment de le charger et de le décharger. ■ Les couteaux et autres ustensiles à pointes tranchantes devront être rangés dans le panier à couverts* 1b avec leurs pointes tournées vers le bas, ou couchés sur la tablette à couteaux* ou le tiroir à couverts* 1*. ■ Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. ■ Sur les appareils indépendants, veillez bien à ce que les paniers ne soient pas surchargés. L’appareil risquerait de se renverser.
* selon la version d'équipement de votre lave-vaisselle ■
■ Éloignez les enfants du détergent et du liquide de rinçage. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie. ■ Éloignez les enfants du lave-vaisselle ouvert. Dans le lave-vaisselle peuvent se trouver des pièces susceptibles d'être avalées par les enfants ; et l'eau présente dans le compartiment de lavage n'est pas potable : elle risque contenir des résidus de détergent. ■ Veillez à ce que les enfants ne cherchent pas à introduire les doigts dans la coupelle interceptrice de pastille 1B. Ils risqueraient de coincer leurs petits doigts dans les fentes.
(risque d’asphyxie) ou de se retrouver dans une autre situation dangereuse. Donc, lorsque l’appareil ne sert plus : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d’alimentation électrique et jetez-le. Détruisez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.
Pour connaître les circuits d’élimination actuels, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune / ville.
2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). Cette directive fixe le cadre, en vigueur sur tout le territoire de l'UE, d'une reprise et d'un recyclage des appareils usagé.

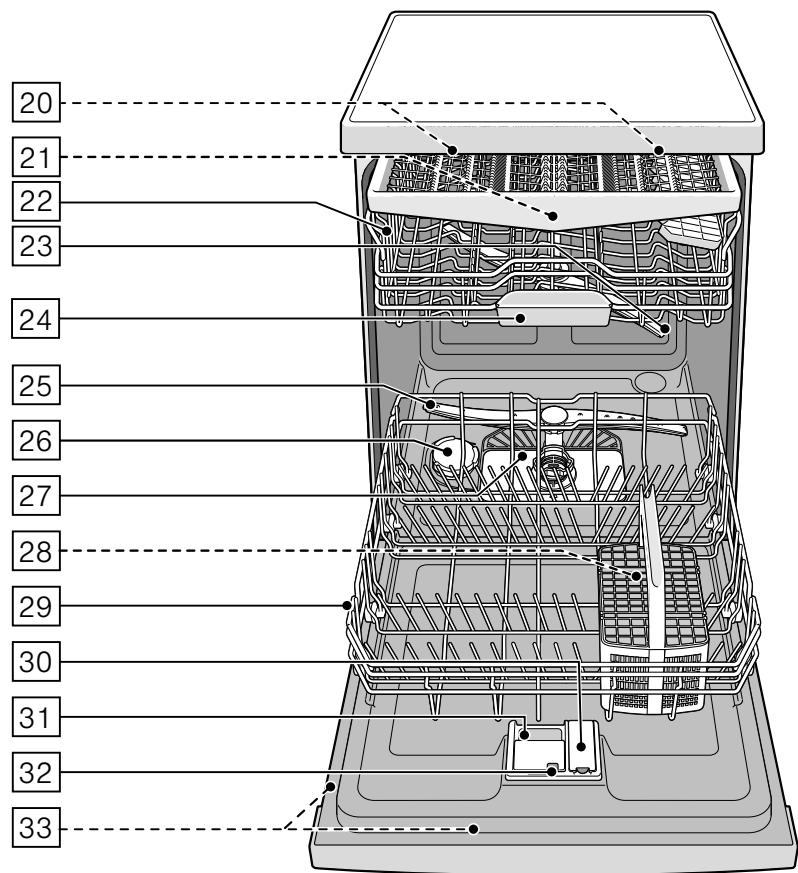

9: Plaque signalétique * selon la version d'équipement de votre lave-vaisselle
Pour votre confort, le lave-vaisselle a été préréglé sur certaines fonctions. Vous trouverez les réglages dans les différents chapitres. Vous pouvez modifier ces réglages usine.
2. Pour connaître le niveau de dureté requis, consultez le tableau des duretés d’eau. 3. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 4. Maintenez la touche de programmation # enfoncée et appuyez sur la touche START P jusqu'à ce que •:‹... apparaisse dans la fenêtre d'affichage. 5. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et, dans la fenêtre d'affichage )", la valeur réglée d'usine •:‹… s'allume. 6. Appuyez sur la touche de programmation 3. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d’un cran ; une fois la valeur •:‹ˆ atteinte, l’affichage revient sur •:‹‹ (arrêt). 7. Appuyez sur la touche START P. La valeur réglée est mémorisée dans le lave-vaisselle.
Rajoutez du sel spécial dès que l'indicateur de manque de sel ` s'allume sur le bandeau de commande. Faites toujours l'appoint de sel spécial avant de mettre en marche le lave-vaisselle. Ceci permet une évacuation immédiate de la solution saline qui a débordé et empêche la cuve de lavage de se corroder. Attention ! Le détergent détruit l'adoucisseur d'eau ! Ne versez jamais de détergent dans le réservoir de sel spécial. Voici comment rajouter du sel spécial : 1. Dévissez le bouchon du réservoir de stockage 1R. 2. Remplissez le réservoir de sel avec de l'eau (opération nécessaire uniquement lors de la première mise en service). 3. Versez le sel spécial (pas de sel alimentaire, pas de pastilles) comme illustré. Ceci refoule l’eau qui s’écoule.
26° Clarke, 3,7 mmol/l) sans devoir ajouter de sel spécial. Au-delà d'une dureté de 21° dH, utilisez en plus du sel spécial.
Pour cela, procédez comme décrit à la rubrique « Régler l’adoucisseur d’eau » et réglez la valeur sur •:‹‹. L’adoucisseur d’eau ainsi que l'indicateur de manque de sel sont alors éteints. Ét ei ndr e l ’ adouci s eur
Li qui de de r i nç age

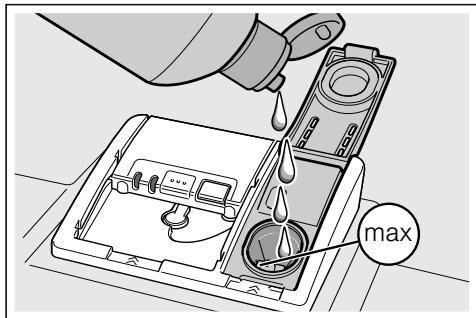

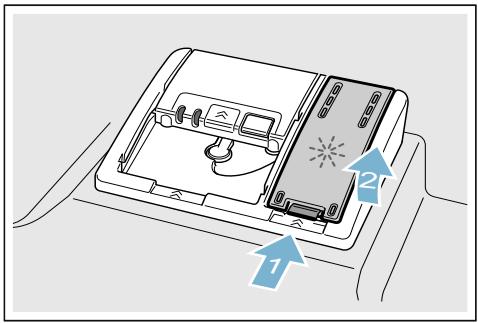

1. Ouvrez le réservoir 9" ; appuyez (1) sur la languette du couvercle et soulevez-le (2).
Vous pouvez régler la quantité de liquide de rinçage entre §:‹‹ et §:‹‡. Réglez le dosage du liquide de rinçage sur §:‹† pour obtenir un très bon résultat de séchage. En usine, l’appareil a été réglé sur le niveau §:‹†. Ne modifiez la quantité de liquide de rinçage que si des stries ou des taches d’eau restent sur la vaisselle. Réglez sur une quantité inférieure pour éviter l'apparition de stries. Réglez sur une quantité supérieure pour éviter les taches d'eau. Voici comment régler la quantité de liquide de rinçage : 1. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 2. Maintenez la touche de programmation # enfoncée et appuyez sur la touche START P jusqu'à ce que •:‹... apparaisse dans la fenêtre d'affichage. 3. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et, dans la fenêtre d'affichage )", la valeur réglée d'usine •:‹… s'allume. 4. Appuyez sur la touche de programmation # jusqu’à ce que la valeur §:‹† réglée en usine s’affiche dans la fenêtre d'affichage )". 5. Appuyez sur la touche de programmation 3. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d’un cran ; une fois la valeur §:‹‡ atteinte, l’affichage revient sur §:‹‹ (arrêt). 6. Appuyez sur la touche START P. La valeur réglée est mémorisée.
21° dH (37° fH, 26° Clarke, 3,7 mmol/l) sans devoir ajouter de liquide de rinçage. Au-delà d'une dureté de 21° dH, utilisez en plus du liquide de rinçage. Dét er gent ad i t i on é de l i qui de de r i nçage
Si l'indicateur de liquide de rinçage h vous dérange (p. ex. si vous utilisez un détergent combiné additionné de liquide de rinçage), vous pouvez l'éteindre. Pour cela, procédez comme décrit à la rubrique « Régler la quantité de liquide de rinçage » et réglez la valeur sur §:‹‹. L'indicateur de manque de liquide de rinçage h est alors éteint.
– debout inclinée lorsque les pièces présentent un galbe prononcé, afin que l’eau puisse s’écouler. – cela n’empêche pas la rotation des deux bras asperseurs 1: et 1J.
Pièces en plastique non résistantes à la chaleur. ■ Vaisselle en cuivre et en étain. ■ Vaisselle salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture. Les décorations de surglaçure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre (comme les objets en cristal p. ex.) peuvent devenir opaques à la suite de lavages répétés. ■ ■
Température de l’eau du programme de lavage.
Rangez les tasses et les verres dans le panier à vaisselle supérieur 12.
■ N’utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lave-vaisselle. ■ Utilisez un détergent ménageant la vaisselle et marqué comme tel. ■ En fin de programme, sortez les verres et les couverts le plus rapidement possible du lave-vaisselle.
Conseil : Sur notre site Internet, vous trouverez d'autres exemples sur les façons optimales de ranger la vaisselle dans votre lave-vaisselle. Ces documents téléchargeables sont gratuits. Pour connaître les adresses Internet correspondantes, reportez-vous au dos de cette notice d’utilisation.

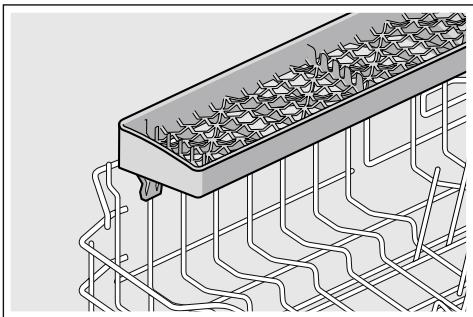

Pour éviter des blessures, déposez les pièces et couteaux longs et pointus sur la tablette à couteaux*. Pani er à couver t s

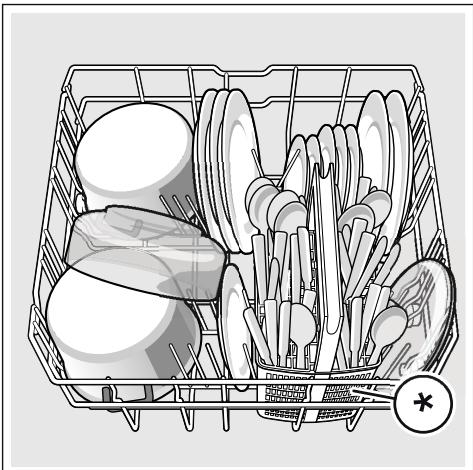

Rangez les casseroles et les assiettes dans le panier à vaisselle inférieur 1j.

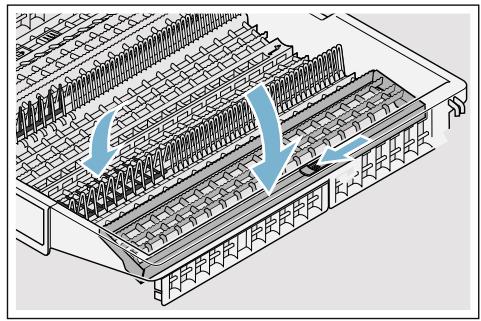

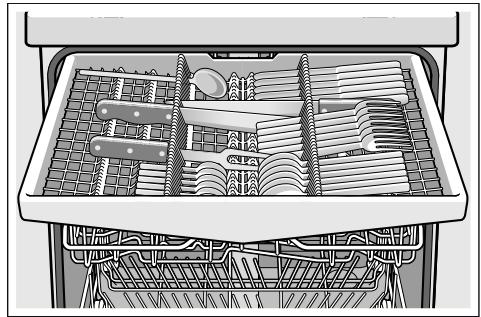

Vous pouvez retirer le tiroir à couverts. Ti r oi r à couver t s

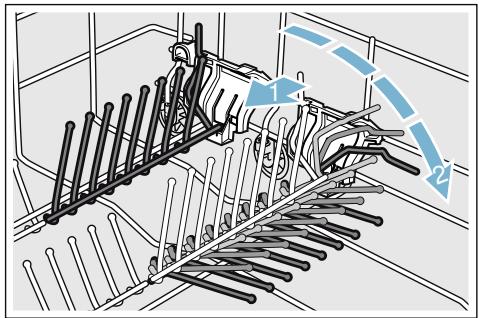

2. Rabattez les tiges (2).
(assiettes dégustation, assiettes à pâtes, assiettes d'accueil). Têt e pul vér i sat r i ce pour pl aque à pât i s er i e

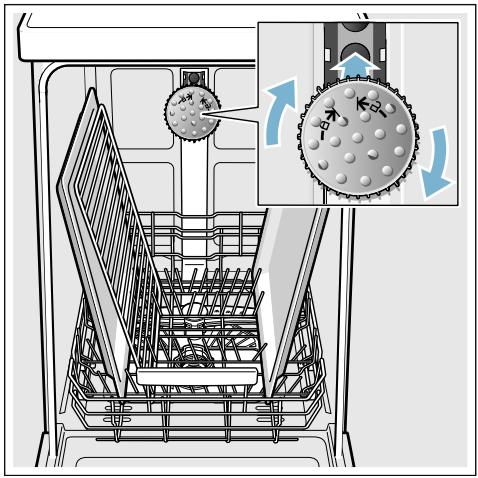

1. Retirer le panier supérieur 12. 2. Introduisez la tête pulvérisatrice comme illustré et tournez-la à droite. La douchette a encranté.
Remarque : Pensez à toujours utiliser le lave-vaisselle avec son panier supérieur 12 ou avec la tête pulvérisatrice pour plaques.

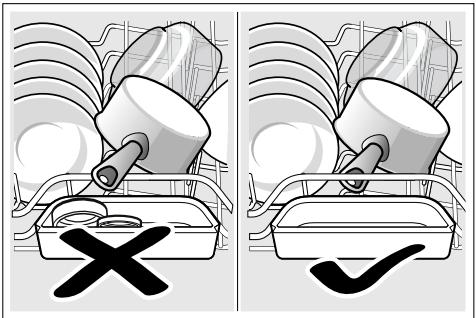

Pour empêcher que des gouttes d’eau ne tombent du panier supérieur sur la vaisselle du panier inférieur, il est recommandable de vider l’appareil en commençant par le bas. Conseil : La vaisselle chaude craint les chocs ! Pour cette raison, laissez-la en fin de programme refroidir dans le lave-vaisselle jusqu’à ce que vous puissiez la saisir fermement. Remarque : Après la fin du programme, des gouttes d’eau peuvent encore être visibles dans le compartiment intérieur de l’appareil. Cela n’a aucune répercussion sur le séchage de la vaisselle.

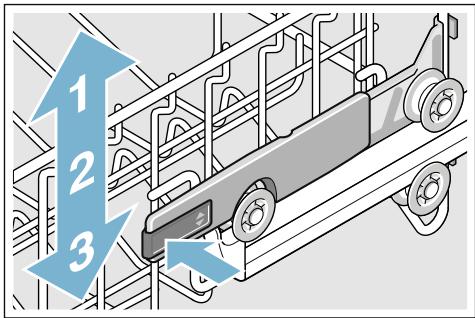

Modi f i er l a haut eur des pani er s
Avec panier à Panier Panier couverts supérieur inférieur Niveau 1 max. ø
Panier Panier couverts supérieur inférieur Niveau 1 max. ø
Le panier à vaisselle supérieur descend.

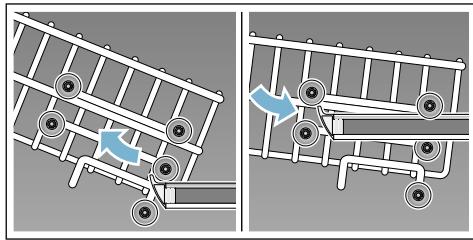

1. Extrayez le panier à vaisselle
5. Assurez-vous que le panier à vaisselle supérieur se trouve à la même hauteur des deux côtés. 6. Rentrez le panier à vaisselle supérieur.
Les enzymes dégradent l’amidon et décollent les protéines. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), des produits blanchissants à base d’oxygène sont généralement utilisés.

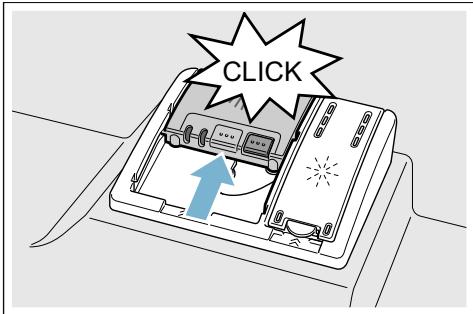

2. Ne versez le détergent que dans le compartiment sec 9* (introduisez la pastille en travers, pas sur sa tranche). 3. Dosage : voir les consignes du fabricant sur l’emballage. Utilisez la graduation du dosage dans le compartiment à détergent. 20 à 25 ml suffisent habituellement si la vaisselle est normalement sale. Si vous utilisez des pastilles, une seule suffit.
Si vous avez d’autres questions, nous vous recommandons de contacter les services-conseils mis en place par les fabricants de détergents.
Le compartiment à détergent s’ouvre automatiquement au moment optimal, en fonction du programme. Le détergent en poudre ou liquide se répartit dans l’appareil et se dissout, la pastille tombe dans la coupelle interceptrice de pastille et s’y dissout de façon dosée. 25
Conseil : Si la vaisselle est peu sale, une quantité de détergent légèrement inférieure à celle indiquée suffira habituellement. Vous pouvez vous procurer des produits nettoyants et d’entretien en ligne, c’est-à-dire via notre site Web, ou via le service après-vente (voir au verso).
Remarques ■ Si après le démarrage du programme vous voulez rajouter de la vaisselle, n’utilisez pas la coupelle interceptrice de pastille 1B comme poignée pour le panier supérieur. La pastille pourrait déjà se trouver dedans et vous entreriez en contact avec la pastille partiellement dissoute. ■ Ne posez aucune petite pièce à laver dans la coupelle interceptrice 1B; ceci empêcherait la dissolution uniforme des pastilles.
(selon le modèle), l’emploi d’une seule pastille suffit. Si vous utilisez des détergents en poudre, vous pouvez aussi en verser un peu sur l'intérieur de la porte. Même si est allumé l’indicateur de manque de liquide de rinçage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilisez des détergents combinés. Si vous utilisez des détergents munis d'une enveloppe de protection hydrosoluble : Ne saisissez pas l'enveloppe si vous avez les mains mouillées et placez le détergents seulement si le compartiment correspondant est absolument sec ou l'enveloppe risque de rester collée. Si vous passez des détergents mixtes à un détergent à fonction unique, veillez bien à ce que l’adoucisseur d’eau et la quantité de produit de rinçage soient réglés sur la valeur correcte. Détergent bio et éco : Pour des raisons de protection environnementale, les détergents arborant la mention « Bio » ou « Eco » contiennent des quantités de substances actives moins élevées ou renoncent complètement à certains ingrédients. L'effet nettoyant de ces produits risque parfois d'être moins intense.
Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le bandeau de commande de votre appareil indique les programmes spécifiques et leur configuration.
Casseroles, surface, résidus poêles, vaisselle alimentaires et couverts contenant de inaltérables l’amidon ou de l’albumine / des protéines Vaisselle mixte et couverts
Rinçage à l'eau froide : Prélavage
Demande de renseignements par courrier à : dishwasher@test-appliances.com Les indications nécessaires sont le numéro de série (n° E) et le numéro de fabrication (n° FD) que vous trouverez sur la plaque signalétique 9: contre la porte de l’appareil.
(VarioSpeed) * économise de l’eau, de l’énergie et du temps. Pour laver la vaisselle, mettez dans le compartiment une quantité de détergent un peu inférieure à celle recommandée pour une pleine charge de vaisselle.
L’Aquasensor est un équipement optique (barrage photoélectrique) servant à mesurer la turbidité de l’eau de lavage. L’appareil emploie l’Aquasensor de façon spécifique, selon le programme. Si l’Aquasensor est actif, de l’eau de rinçage « propre » peut être reprise dans le bain suivant, ce qui abaisse la consommation d’eau de 3 à 6 litres. Si l’eau est assez sale, l’appareil la vidange et la remplace par de l’eau propre. En mode Automatique, l’appareil adapte en outre la température et la durée de marche au degré de salissure. Aqua- Sensor
3. Appuyez sur la touche START P. Le déroulement du programme commence. Remarque : Pour des motifs d’écologie, l’appareil est réglé d’avance sur le programme Eco 50° lorsque vous l’allumez. Ceci ménage à la fois les ressources environnementales et votre porte-monnaie. Le programme Eco 50° est un programme particulièrement destiné à ménager l'environnement. Il s'agit selon l'ordonnance UE 1016/2010 du « programme standard » représentant le plus efficacement le cycle standard de nettoyage de la vaisselle normalement sale et la consommation combinée d'énergie et d'eau pour nettoyer ce type de vaisselle.
Lors de la sélection du programme, la durée résiduelle du programme s’affiche dans la fenêtre d'affichage )". La durée du programme est conditionné par la température de l’eau, la quantité de vaisselle ainsi que par le degré de salissure et peut varier (selon le programme choisi).
@ + jusqu'à ce que )" œ:‹‚ apparaisse dans la fenêtre d'affichage. 3. Appuyez sur la touche Départ différé @ - ou + jusqu’à ce que l’heure affichée corresponde à ce que vous souhaitez. 4. Appuyez sur la touche START P. Le départ différé est activé. 5. Pour effacer le départ différé, appuyez sur la touche @ - ou + jusqu'à ce que )" œ:‹‹ apparaisse dans la fenêtre d'affichage. Vous pouvez modifier le choix du programme jusqu'au départ de la machine.
Le programme est terminé lorsque la valeur ‹:‹‹ apparaît dans la fenêtre d'affichage )".
éteinte).L’éclairage est éteint lorsque la porte se trouve en position fermée. Si la porte reste ouverte plus de 60 minutes, l’éclairage s’éteint automatiquement. L’éclairage intérieur 1" ne s’allume qu’avec la valeur de réglage ˜:‹‹. ˜:‹‚ L’appareil s’éteint au bout de 1 minute. ˜:‹ƒ L’appareil s’éteint au bout de 120 minutes. Remarque : Notez que, lorsque les réglages ˜:‹‚ et ˜:‹ƒ sont sélectionnés, l’éclairage intérieur 1" est éteint. Pour activer l’éclairage intérieur, appuyez sur l’interrupteur MARCHE / ARRÊT (.Si la porte reste ouverte plus de 60 minutes, l’éclairage s’éteint automatiquement.
Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et la valeur •:‹... apparaît dans la fenêtre d’affichage )". Appuyez sur la touche de programmation # jusqu’à ce que la valeur ˜:‹... apparaisse dans la fenêtre d’affichage )". Appuyez sur la touche de programmation 3. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d’un cran ; une fois la valeur ˜:‹ƒ atteinte, l’affichage revient sur ˜:‹‹. Appuyez sur la touche START P. valeur réglée est mémorisée.
Peu de temps après la fin du programme : 1. Ramenez l’interrupteur MARCHE / ARRÊT ( en position éteinte. 2. Refermez le robinet d'eau (pas nécessaire sur les appareils équipés du système anti-fuites). 3. Enlevez la vaisselle une fois refroidie. Remarque : Une fois le programme achevé, attendez que l’appareil ait refroidi un peu avant de l’ouvrir. Vous éviterez ainsi que de la vapeur ne sorte et n’endommage à long terme votre mobilier intégré.
Le rinçage avec produit a lieu à une température plus élevée pour parvenir à un meilleur résultat de séchage. La durée peut augmenter légèrement. (Attention en cas de vaisselle délicate !)
ARRÊT ( en position allumée.
An ul er l e pr ogr ame 3. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et, dans la fenêtre d'affichage )", la valeur réglée d'usine •:‹… s'allume. 4. Appuyez sur la touche de programmation # jusqu’à ce que la valeur š:‹‹ réglée en usine s’affiche dans la fenêtre d'affichage )". 5. Le fait d’appuyer sur la touche 3 vous permet d’activer š:‹‚ ou de désactiver š:‹‹ le séchage intensif. 6. Appuyez sur la touche START P. La valeur réglée est mémorisée.
Après avoir appuyé sur la touche START P, il est impossible de changer de programme. Un changement de programme n’est possible que via l’abandon d’un programme (Remise à zéro (Reset)).
Net oyage et ent r et i en
* L'intérieur de votre lave-vaisselle est principalement auto-nettoyant. Pour éliminer les dépôts, votre lave-vaisselle modifie à certains intervalles le déroulement du programme (p. ex. augmentation de la température de nettoyage) automatiquement. Ceci peut provoquer, dans ce programme, à des valeurs de consommation plus élevées. * selon la version d'équipement de votre lave-vaisselle Si, malgré cela, vous trouvez encore des dépôts à l'intérieur de votre lave-vaisselle, éliminez-les comme suit : 1. Remplissez le compartiment à détergent 9* de détergent. 2. Sélectionnez le programme offrant la température la plus élevée. 3. Lancer le programme sans vaisselle.
Risque sanitaire avec les détergents contenant du chlore ! Utilisez toujours des détergents sans chlore.
■ Ne nettoyez jamais le lave-vaisselle à l'aide d'un nettoyeur vapeur. Le fabricant décline toute responsabilité pour les dommages consécutifs. ■ Essuyez régulièrement la façade du lave-vaisselle et le bandeau de commande avec un essuie-tout et un peu de produit vaisselle. ■ Évitez d'utiliser des tampons à récurer ou des produits de nettoyage abrasifs. Ils génèrent des rayures sur la surface. ■ Sur les lave-vaisselle dotés d'une façade en acier inoxydable, évitez les carrés d'éponge ou rincez-les plusieurs fois avec soin avant de les utiliser pour la première fois. Ceci empêche la formation de corrosion.
Le programme Entretien de la machine utilisé associé un produit d'entretien machine classique est le moyen adéquat d'entretenir votre lave-vaisselle. Les dépôts comme la graisse et le tartre peuvent provoquer des dérangements au niveau de votre lave-vaisselle. Pour prévenir les dérangements et réduire la formation de mauvaises odeurs, nous vous recommandons de nettoyer votre lave-vaisselle à intervalles réguliers. * Dès que l'indicateur Entretien de la machine s'allume dans le bandeau de commande ou qu'une recommandation correspondante apparaît sur l'écran d'affichage frontal, effectuez l'entretien de la machine sans vaisselle. Une fois l'entretien de la machine effectué, l'affichage s'éteint automatiquement dans le bandeau de commande. Si votre lave-vaisselle ne possède pas de fonction de rappel, suivez les instructions d'utilisation figurant sur le produit d'entretien machine. Ent r et i en de l a machi ne
Rajoutez du sel spécial et/ou du liquide de rinçage dès que les indicateurs de manque de produit ` et h s'allument sur le bandeau de commande.
■ Supprimez les saletés grossières situées à l'intérieur de l'appareil à l'aide d'un essuie-tout. Utilisez pour cela un produit d'entretien machine spécifique et pas de liquide vaisselle. ■ Respectez les consignes de sécurité ainsi que les instructions d'utilisation figurant sur l'emballage du produit d'entretien machine. ■ * Après trois cycles de lavage, l'affichage dans le bandeau de commande s'éteint automatiquement, même si aucun entretien de la machine n'a été effectué. * selon la version d'équipement de votre lave-vaisselle 35
Le calcaire et les impuretés présentes dans l’eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d’aspersion 1: et 1J.

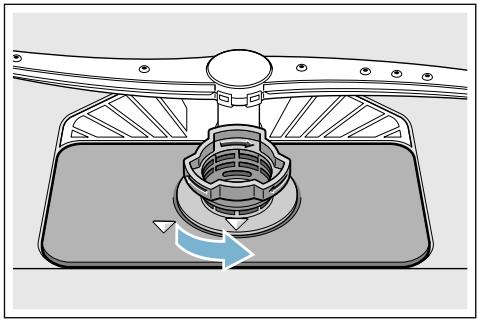

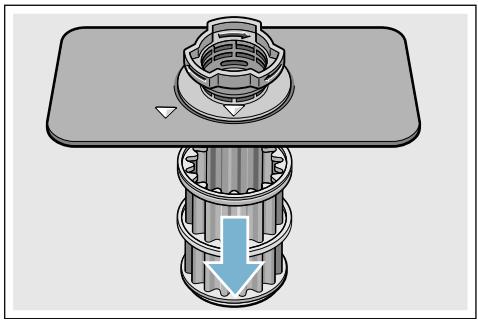

■ d’un filtre fin plat ■ d’un microfiltre 2. Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.
4. Remontez le système filtrant dans l’ordre chronologique inverse et veillez à ce que les flèches se regardent après la fermeture.
L’expérience montre que la plupart des dérangements survenus à l’usage quotidien solutionnent sans qu’il faille appeler le service après-vente. Ceci économise naturellement des frais et permet à l’appareil de redevenir rapidement opérationnel. Le récapitulatif suivant vous permettra de trouver les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer. Que f ai r e en cas de dér angemnt ?
Les résidus alimentaires grossiers ou les corps étrangers qui n’ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l’eau de vaisselle submerge le filtre.
Des objets tranchants et pointus ou des tessons de verre peuvent bloquer la pompe de vidange. Retirez toujours les corps étrangers prudemment.
Abandonner programme (Reset) ~ "Utilisation de l'appareil" à la page 30.
Confiez toujours les réparations à des spécialistes. Si le remplacement d'un composant est nécessaire, utilisez toujours des pièces de rechange d'origine.

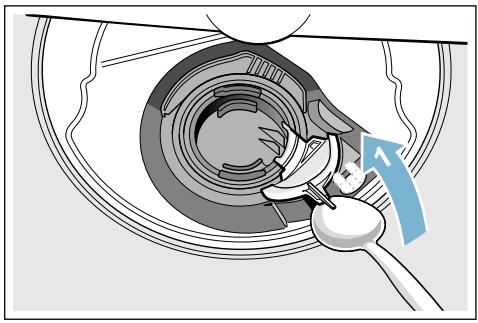

Procédure pour nettoyer la pompe de vidange : 1. Débranchez le lave-vaisselle du secteur électrique. 2. Retirez le panier supérieur 12 et le panier inférieur 1j. 3. Démontez les filtres 1Z. 4. Retirez l’eau ; aidez-vous si nécessaire d’une éponge. 5. A l’aide d’une cuillère, faites levier sur le couvercle blanc de la pompe (comme sur l’illustration). Saisissez le couvercle de pompe par la nervure et soulevez-le en biais vers l’intérieur (1). Retirez complètement le couvercle.

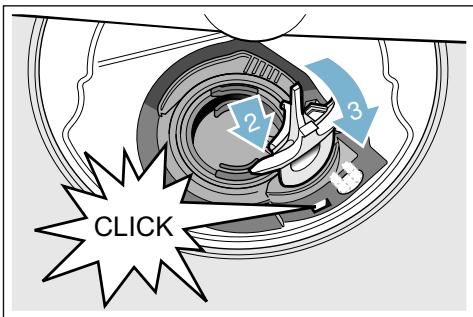

7. Remettez le couvercle de pompe dans sa position d’origine (2) et poussez-le vers le bas (3) pour le faire encranter.
Lorsque l'arrivée d'eau est ouverte, le débit minimal doit s’élever à 10 l/min. Filtre situé dans l’orifice d’arrivée Éteignez l’appareil, puis débranchez-le de d’eau bouché. la prise de courant. Fermez le robinet d'arrivée d'eau. Dévissez le raccordement à l'eau.
à l'eau. Vérifiez l’étanchéité. Rebranchez l’appareil. Mettez l’appareil sous tension. Code d'erreur “:‹ˆ apparaît. Vérifiez le raccord sur le siphon et ouvrez-le, le cas échéant.
~ "Pompe de vidange" à la page 37
Appeler le SAV et donner le code d'erreur.
Le capteur ne détecte pas les est allumé. pastilles de sel.
Le voyant est éteint. sel ` et/ou de manque de liquide de rinçage h n'est pas allumé.
« Adoucisseur d’eau / Sel spécial » ~ Page 14 ou « Liquide de rinçage » Effectuez l'entretien de la machine sans vaisselle, avec un produit d'entretien machine spécial. Après 3 cycles de lavage, l'affichage s'éteint automatiquement, sans qu'un entretien de la machine ait été effectué.
Vous avez choisi un programme sans séchage.
L’utilisation, en plus, d’un liquide de rinçage hausse la performance de séchage.
à accélérer le séchage pas ~ "Utilisation de l'appareil" à la page 30 activée. La vaisselle a été retirée trop tôt ou la séquence de séchage n’était pas encore terminée.
Les produits Eco peuvent présenter une efficacité restreinte.
* selon la version d'équipement de votre lave-vaisselle
« séchage par condensation », la présence de gouttes d’eau dans le réservoir est un phénomène physique au demeurant souhaité. L’humidité présente dans l’air se condense contre les parois intérieures du lave-vaisselle, elle perle dessus puis est vidangée.
Choisissez un programme de lavage plus puissant. Accroissez la sensibilité du circuit de détection.
Accroissez la sensibilité du circuit de détection. Programme recommandé : Eco 50° ou Intensif.
Le panier supérieur 12 ne se trouve pas réglé à la même hauteur à droite et à gauche. Présence de résidus Vaisselle ajoutée trop tard. alimentaires sur la vaisselle en cas d'activation de la fonction Pause. * * selon la version d'équipement de votre lave-vaisselle 42
Interrompez le programme de lavage pour rajouter de la vaisselle uniquement dans la phase initiale du lavage.
~ "Panier à vaisselle supérieur" à la page 18 Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille.
Dans le programme court choisi, le temps de dissolution requis pour le détergent n’est pas atteint.
Utilisez du détergent en poudre ou un programme plus intense.
(changements d’eau plus fréquents). Pendant le rangement, attention à la position inclinée. Utilisez du produit de rinçage. Haussez le cas échéant le réglage de l’adoucissage.
La présence d’un « dépôt blanc » Haussez le réglage de l’adoucisseur d’eau sur le fond de la cuve signale que et changez le cas échéant de détergent. le réglage de l’adoucisseur d’eau est limite. Le couvercle 1R du réservoir de sel n’est pas fermé.
~ Page 18. qu’apparemment essuyer. Présence de dépôts blancs difficiles à nettoyer sur la vaisselle, sur la cuve ou la porte.
Nettoyez mécaniquement l'appareil. dépôts refusent de partir chimiquement (produit nettoyant pour l’appareil, etc.). Plage de dureté mal réglée ou dureté de l’eau supérieure à 50°dH (8,9 mmol/l).
à lèvres sur la vaisselle. basse. Pas assez de détergent ou détergent inadéquat.
Accroissez la sensibilité du circuit de détection. Programme recommandé : Eco 50°
Ne prélavez pas la vaisselle. Ne retirez que les résidus alimentaires grossiers. Accroissez la sensibilité du circuit de détection. Programme recommandé : Eco 50°
Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille.
Accroissez la sensibilité du circuit de détection. Programme recommandé : Eco 50°
Évitez une longue phase Vapeur (période d’immobilité après la fin d’une séquence de rinçage). Recourez au rinçage à une température moins élevée. Réglez l’adoucisseur d’eau conformément à la dureté de l’eau (le cas échéant un niveau plus bas). Utilisez un détergent formulé pour protéger le verre.
Les couverts rouillent aussi si des Dans l’appareil, ne lavez pas de pièces qui pièces en train de rouiller rouillent. (poignées de casseroles, paniers à vaisselle endommagés, etc.) sont lavées avec eux.
à fond, ou que du sel a été renversé au moment d’en rajouter.
énergiquement. L’encastrement empêche de fermer la porte.
Enlevez les résidus de détergent. couvercle du compartiment guidage de couvercle bloqué par à détergent. des résidus de détergent collés. Résidus de détergent dans le compartiment à détergent 9* ou dans la cavité de réception de la pastille 1B.
était humide au moment de le remplir.
Ne placez pas de vaisselle ou de Vérifiez si par ex. une prise de courant ou distributeur de parfum dans la un support de flexible non démonté cavité de réception de la pastille. enfonce la paroi arrière. Le panier supérieur appuie contre l'intérieure de la porte et empêche de la fermer de manière sûre. Arrivée d’électricité et / ou d’eau interrompue.
(vannes de remplissage).
Rangez la vaisselle de telle manière que vaisselle, cette dernière n’est pas les bras asperseurs ne heurtent pas la correctement rangée. vaisselle. Si les paniers sont peu garnis, les Garnissez mieux le lave-vaisselle ou jets d’eau percutent directement répartissez uniformément la vaisselle les parois de la cuve. dedans. Les pièces de vaisselle se déplacent pendant le lavage.
Du liquide de rinçage a été renversé. * selon la version d'équipement de votre lave-vaisselle --------
5 Installation et branchement
Pour garantir un bon fonctionnement de l’appareil, celui-ci doit être raccordé correctement. Les données relatives à l'eau entrante et à l'eau sortante ainsi que les valeurs de branchement électrique doivent se conformer aux critères exigés tels qu'ils figurent aux paragraphes suivants et dans la notice de montage.
1. Contrôle à la livraison 2. Installation 3. Raccordement de l’eau usée 4. Raccordement de l'eau potable 5. Raccordement électrique Lors de cette opération, veillez à ce que l’appareil soit bien stable.
En présence d’une pression d’eau accrue : intercalez un détendeur. Débit d’arrivée d’eau : Au minimum 10 litres / minute. Température de l’eau : Eau froide. Avec l’eau chaude : Température maximale 60 °C. Contenance : 1. Les étapes de travail nécessaires
2. Branchez le tuyau d’évacuation des eaux usées à la tubulure d’écoulement du siphon à l’aide des pièces jointes. Veillez bien à ne pas plier, écraser ou entortiller le flexible d’écoulement, et à ce qu’aucun bouchon n’empêche l’écoulement de l’eau de vaisselle.
1. A l’aide des pièces ci-jointes,
Veillez bien à ce que le raccord d’eau potable ne soit pas coudé, comprimé ou enroulé sur lui-même. 2. Lorsque vous remplacez l’appareil, utilisez toujours un flexible d’arrivée d’eau neuf. Pression de l’eau : au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d’une pression d’eau accrue : intercalez un détendeur. Débit d’arrivée d’eau : Au minimum 10 litres / minute. Température de l’eau : Eau froide. Avec l’eau chaude : Température maximale 60 °C.
* selon la version d'équipement de votre lave-vaisselle Ce lave-vaisselle peut être raccordé à une conduite d’eau froide ou chaude (jusqu’à 60 °C max.). Le raccordement à l’eau chaude est recommandé lorsque cette eau est obtenue par une installation de traitement à faible coût énergétique et appropriée, p. ex. une installation photovoltaïque avec conduite de circulation. Ceci économise de l’énergie et du temps. Le réglage Eau chaude ‘:‹‚ vous permet d’adapter l’appareil de façon optimale au fonctionnement à l’eau chaude. Une température de l’eau entrante comprise entre 40 °C minimum et 60 °C maximum est recommandée. Le raccordement à l’eau chaude est déconseillé lorsque l’eau provient d’un chauffe-eau électrique accumulateur.
3. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et la valeur •:‹... apparaît dans la fenêtre d'affichage )". 4. Appuyez sur la touche de programmation # jusqu’à ce que la valeur ‘:‹‹ réglée en usine s’affiche dans la fenêtre d'affichage )". 5. Le fait d’appuyer sur la touche 3 vous permet de désactiver ‘:‹‹ ou d'activer ‘:‹‚ le réglage Eau chaude. 6. Appuyez sur la touche START P. La valeur réglée est mémorisée.
Si après l’encastrement la fiche mâle n’est plus librement accessible, il faudra, pour respecter les prescriptions de sécurité applicables, prévoir côté secteur un dispositif de coupure tous pôles avec une ouverture d’au minimum 3 mm entre les contacts. Les modifications du branchement sont exclusivement réservées à des spécialistes. S’il faut doter le cordon de raccordement au secteur d’un prolongateur, procurez-vous le exclusivement auprès du service après-vente. En cas d’emploi d’un disjoncteur différentiel, n’en utilisez qu’un arborant le symbole ‚. Lui seul garantit que les prescriptions actuellement en vigueur sont remplies. L’appareil est équipé d’un système de sécurité face au risque de dégâts des eaux. Souvenez-vous que ce système ne fonctionne que s’il a été raccordé à l’alimentation électrique.
Ici aussi, respectez la chronologie des étapes de travail : 1. Débrancher l’appareil du secteur. 2. Fermez le robinet d'arrivée d'eau. 3. Défaites le raccord d’eau usée et le raccord d’eau potable. 4. Dévissez les vis de fixation contre les pièces du meuble. 5. Si nécessaire, démontez la plinthe. 6. Extrayez l’appareil en faisant suivre prudemment le tuyau flexible.
4. Appuyez sur la touche Start P. Le déroulement du programme commence. 5. Après env. 4 minutes, appuyez sur le touche START P jusqu'à ce que ‹:‹‚ apparaisse dans la fenêtre d'affichage. Après env. 1 minute, ‹:‹‹ apparaît dans la fenêtre d'affichage. 6. Ramenez l’interrupteur MARCHE / ARRÊT ( en position éteinte. 7. Fermez le robinet d’eau, débranchez le flexible d’arrivée d’eau et laissez l’eau couler.
