W7X93AOX1 - Réfrigérateur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil W7X93AOX1 WHIRLPOOL au format PDF.
| Type de produit | Réfrigérateur combiné |
| Capacité totale | 340 litres |
| Dimensions approximatives | H 190 cm x L 60 cm x P 65 cm |
| Poids | 70 kg |
| Alimentation électrique | 220-240 V, 50 Hz |
| Classe énergétique | A++ |
| Fonctions principales | Froid ventilé, No Frost, Zone fraîche, Éclairage LED |
| Entretien et nettoyage | Intérieur facilement nettoyable, système No Frost réduit l'accumulation de glace |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service après-vente Whirlpool |
| Sécurité | Système de verrouillage de porte, alarme de température |
| Compatibilités | Compatible avec les accessoires Whirlpool pour réfrigérateurs |
FOIRE AUX QUESTIONS - W7X93AOX1 WHIRLPOOL
Questions des utilisateurs sur W7X93AOX1 WHIRLPOOL
Le thermostat du réfrigérateur combiné WHIRLPOOL W7X93AOX1 est situé à l'intérieur du compartiment réfrigérateur. Plus précisément, vous pouvez le trouver en suivant ces indications :
- Ouvrez la porte du réfrigérateur pour accéder à l'intérieur.
- Le thermostat est généralement placé sur la paroi latérale droite ou parfois à l'arrière du compartiment réfrigérateur.
- Il est souvent intégré dans un petit panneau ou boîtier qui contient également les commandes de température.
- Vous pouvez repérer le thermostat grâce à un bouton rotatif ou un curseur permettant de régler la température.
Cette position permet un accès facile pour ajuster la température selon vos besoins. Si vous ne le voyez pas immédiatement, vérifiez derrière un petit cache ou panneau amovible à l'intérieur du réfrigérateur.
Pour vérifier le bon fonctionnement du thermostat de votre réfrigérateur WHIRLPOOL W7X93AOX1, suivez cette procédure détaillée :
1. Préparation
- Débranchez l'appareil pour assurer votre sécurité.
- Munissez-vous d'un multimètre pour tester la continuité électrique du thermostat.
2. Accès au thermostat
- Retirez les étagères et bacs intérieurs pour faciliter l'accès.
- Localisez le thermostat, généralement fixé sur la paroi intérieure du réfrigérateur.
- Si nécessaire, retirez le panneau d'accès pour atteindre le thermostat.
3. Déconnexion du thermostat
- Débranchez les fils connectés au thermostat en notant leur position pour une reconnexion correcte.
4. Test de continuité avec un multimètre
- Réglez le multimètre sur la fonction test de continuité ou ohmmètre.
- Placez les sondes du multimètre sur les bornes du thermostat.
- Tournez le bouton du thermostat pour modifier la température. Vous devriez entendre un bip ou voir une lecture indiquant une continuité lorsque le thermostat est en position "marche".
- Si aucune continuité n'est détectée en position "marche", le thermostat est probablement défectueux et doit être remplacé.
5. Vérification alternative sans multimètre
- Réglez le thermostat à une température spécifique.
- Attendez plusieurs heures et vérifiez si le réfrigérateur atteint cette température.
- Si la température ne correspond pas au réglage, cela peut indiquer un problème avec le thermostat.
6. Remontage et test final
- Reconnectez les fils au thermostat et remettez en place le panneau d'accès.
- Rebranchez le réfrigérateur et observez son fonctionnement pendant quelques heures pour confirmer le bon fonctionnement.
En cas de doute ou de difficulté lors de ces étapes, il est recommandé de faire appel à un professionnel qualifié pour éviter tout risque ou dommage.
Dans le réfrigérateur WHIRLPOOL W7X93AOX1, le ventilateur est généralement conçu pour fonctionner en même temps que le compresseur afin d'assurer une circulation efficace de l'air froid dans le compartiment réfrigérateur et congélateur. Cette synchronisation permet de maintenir une température homogène dans l'ensemble de l'appareil.
Fonctionnement du ventilateur et du compresseur
- Compresseur : Il compresse le fluide frigorigène pour produire du froid.
- Ventilateur : Il fait circuler l'air froid généré par le compresseur à l'intérieur du réfrigérateur.
Le ventilateur se met en marche généralement dès que le compresseur fonctionne, mais il peut y avoir des exceptions :
Exceptions où le ventilateur peut s'arrêter alors que le compresseur tourne
- Cycle de dégivrage : Pendant ce cycle automatique, le ventilateur peut s'arrêter temporairement pour permettre à la glace de fondre efficacement.
- Température atteinte : Dans certains cas, si la température interne est stable, le ventilateur peut s'arrêter momentanément même si le compresseur tourne.
- Problèmes techniques : Un dysfonctionnement du ventilateur ou du thermostat peut entraîner un arrêt anormal du ventilateur.
Si vous observez que le ventilateur ne fonctionne pas du tout lorsque le compresseur est actif, cela peut indiquer un problème nécessitant une vérification technique. En fonctionnement normal, le ventilateur et le compresseur travaillent de concert pour assurer une conservation optimale des aliments.
Pour vérifier le bon fonctionnement du ventilateur de votre réfrigérateur WHIRLPOOL W7X93AOX1, suivez ces étapes simples :
1. Écouter le fonctionnement du ventilateur
Ouvrez la porte du réfrigérateur et écoutez attentivement. Lorsque le compresseur est en marche, vous devriez entendre un léger bruit de circulation d'air provenant du ventilateur. L'absence de ce bruit peut indiquer un problème.
2. Vérifier visuellement le ventilateur
Retirez les étagères ou bacs nécessaires pour accéder au ventilateur. Assurez-vous qu'aucun aliment, glace ou débris ne bloque les pales du ventilateur, ce qui pourrait empêcher sa rotation.
3. Tester la rotation manuelle
Débranchez le réfrigérateur pour des raisons de sécurité. Essayez ensuite de faire tourner les pales du ventilateur à la main. Elles doivent tourner librement et sans résistance. Un ventilateur bloqué ou difficile à tourner peut être défectueux.
4. Contrôler les connexions électriques
Vérifiez que les câbles et connecteurs liés au ventilateur sont bien en place, sans signe d'usure ou de dommage.
5. Vérifier la circulation d'air et la température
Après avoir confirmé que le ventilateur fonctionne, placez un thermomètre à différents endroits dans le réfrigérateur pour vérifier que la température est homogène. Une mauvaise circulation d'air peut entraîner des zones plus chaudes ou froides.
Si vous observez que le ventilateur ne fonctionne pas correctement malgré ces vérifications, il est recommandé de contacter un technicien qualifié pour un diagnostic et une réparation adaptés.
Le réfrigérateur combiné WHIRLPOOL W7X93AOX1 est équipé d'un seul compresseur. Ce compresseur unique assure la gestion du froid pour les deux compartiments, réfrigérateur et congélateur, permettant ainsi un fonctionnement efficace et une régulation optimale de la température.
Le réfrigérateur combiné WHIRLPOOL W7X93AOX1 est équipé de deux ventilateurs distincts :
- Un ventilateur pour le compartiment réfrigérateur : il assure une circulation d'air optimale pour maintenir une température homogène et conserver les aliments frais plus longtemps.
- Un ventilateur pour le compartiment congélateur : il garantit un refroidissement efficace et uniforme dans la partie congélation.
Cette double ventilation permet d'améliorer la performance du froid et d'éviter les mélanges d'odeurs entre les deux compartiments.
Si la partie réfrigération de votre réfrigérateur WHIRLPOOL W7X93AOX1 ne refroidit pas suffisamment, plusieurs causes peuvent être à l'origine de ce problème. Voici comment identifier et résoudre les principales causes :
1. Vérification du réglage de la température
Assurez-vous que la température est correctement réglée. La plage idéale se situe généralement entre 3°C et 5°C pour la partie réfrigérateur. Un réglage trop élevé peut empêcher un refroidissement optimal.
2. Contrôle de la circulation d'air à l'intérieur
- Ne bloquez pas les grilles d'aération internes avec des aliments, car cela empêche la circulation de l'air froid.
- Évitez de surcharger le réfrigérateur, ce qui peut limiter la diffusion uniforme du froid.
3. Inspection des joints de porte
Des joints usés, sales ou mal fermés laissent entrer de l'air chaud, ce qui diminue la performance de refroidissement. Nettoyez les joints et vérifiez leur étanchéité en fermant la porte sur une feuille de papier : si elle se retire facilement, le joint est à remplacer.
4. Dégivrage si nécessaire
Une accumulation de givre dans le congélateur peut perturber le fonctionnement du réfrigérateur. Si vous observez une couche de glace, procédez à un dégivrage complet.
5. Positionnement et environnement
- Vérifiez que le réfrigérateur n'est pas placé à proximité d'une source de chaleur (four, radiateur, exposition directe au soleil).
- Assurez-vous que l'appareil est dans une pièce à température ambiante adaptée (généralement entre 10°C et 32°C).
6. Fonctionnement du compresseur
Écoutez si le compresseur fonctionne normalement. Un compresseur qui ne démarre pas ou fait un bruit anormal peut indiquer un dysfonctionnement nécessitant une intervention technique.
En suivant ces conseils, vous pourrez souvent améliorer la performance de la partie réfrigération. Si le problème persiste malgré ces vérifications, il est recommandé de faire appel à un professionnel qualifié pour un diagnostic approfondi.
Si la lumière intérieure de votre réfrigérateur WHIRLPOOL W7X93AOX1 ne s'allume plus lorsque vous ouvrez la porte, mais que le réfrigérateur continue de fonctionner normalement, plusieurs causes peuvent expliquer ce problème. Voici comment procéder pour identifier et résoudre ce dysfonctionnement :
1. Vérification de l'ampoule
- Localisez l'ampoule à l'intérieur du réfrigérateur.
- Vérifiez si l'ampoule est grillée ou endommagée.
- Si nécessaire, remplacez-la par une ampoule compatible avec votre modèle.
2. Contrôle du couvercle et du contact de l'ampoule
- Assurez-vous que le couvercle de l'ampoule est bien fixé, car un mauvais contact peut empêcher l'allumage.
- Vérifiez que les contacts électriques de l'ampoule ne sont pas sales ou corrodés et nettoyez-les délicatement si besoin.
3. Test du commutateur de porte
- Le commutateur situé près de la porte active la lumière lorsqu'elle s'ouvre.
- Appuyez manuellement sur ce bouton pour voir si la lumière s'allume.
- Si la lumière ne s'allume pas, le commutateur peut être défectueux et nécessiter un remplacement.
4. Réinitialisation électrique
- Débranchez le réfrigérateur pendant environ 5 minutes.
- Rebranchez-le pour réinitialiser les composants électroniques, ce qui peut parfois résoudre le problème.
5. En cas de persistance du problème
Si après ces vérifications la lumière ne fonctionne toujours pas, il est recommandé de contacter le service après-vente WHIRLPOOL ou un technicien qualifié pour un diagnostic plus approfondi.
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice W7X93AOX1 - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil W7X93AOX1 de la marque WHIRLPOOL.
MODE D'EMPLOI W7X93AOX1 WHIRLPOOL

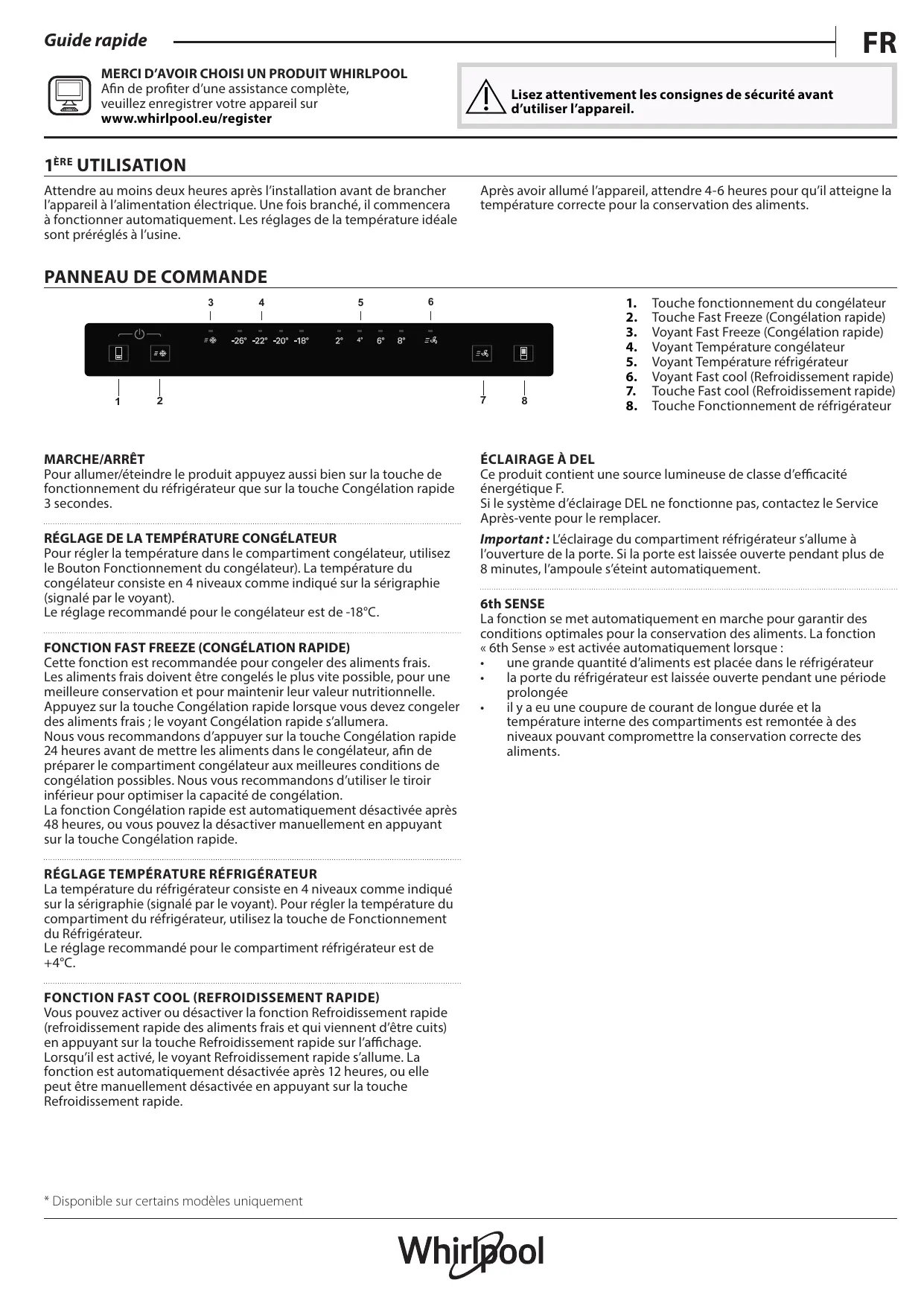

Guide rapide MERCI D’AVOIR CHOISI UN PRODUIT WHIRLPOOL Afin de profiter d’une assistance complète, veuillez enregistrer votre appareil sur www.whirlpool.eu/register Lisez attentivement les consignes de sécurité avant d’utiliser l’appareil. 1ÈRE UTILISATION Attendre au moins deux heures après l’installation avant de brancher l’appareil à l’alimentation électrique. Une fois branché, il commencera à fonctionner automatiquement. Les réglages de la température idéale sont préréglés à l’usine. Après avoir allumé l’appareil, attendre 4-6 heures pour qu’il atteigne la température correcte pour la conservation des aliments.
Pour allumer/éteindre le produit appuyez aussi bien sur la touche de fonctionnement du réfrigérateur que sur la touche Congélation rapide 3 secondes. RÉGLAGE DE LA TEMPÉRATURE CONGÉLATEUR Pour régler la température dans le compartiment congélateur, utilisez le Bouton Fonctionnement du congélateur). La température du congélateur consiste en 4 niveaux comme indiqué sur la sérigraphie (signalé par le voyant). Le réglage recommandé pour le congélateur est de -18°C. FONCTION FAST FREEZE (CONGÉLATION RAPIDE) Cette fonction est recommandée pour congeler des aliments frais. Les aliments frais doivent être congelés le plus vite possible, pour une meilleure conservation et pour maintenir leur valeur nutritionnelle. Appuyez sur la touche Congélation rapide lorsque vous devez congeler des aliments frais ; le voyant Congélation rapide s’allumera. Nous vous recommandons d’appuyer sur la touche Congélation rapide 24 heures avant de mettre les aliments dans le congélateur, afin de préparer le compartiment congélateur aux meilleures conditions de congélation possibles. Nous vous recommandons d’utiliser le tiroir inférieur pour optimiser la capacité de congélation. La fonction Congélation rapide est automatiquement désactivée après 48 heures, ou vous pouvez la désactiver manuellement en appuyant sur la touche Congélation rapide. RÉGLAGE TEMPÉRATURE RÉFRIGÉRATEUR La température du réfrigérateur consiste en 4 niveaux comme indiqué sur la sérigraphie (signalé par le voyant). Pour régler la température du compartiment du réfrigérateur, utilisez la touche de Fonctionnement du Réfrigérateur. Le réglage recommandé pour le compartiment réfrigérateur est de +4°C. FONCTION FAST COOL (REFROIDISSEMENT RAPIDE) Vous pouvez activer ou désactiver la fonction Refroidissement rapide (refroidissement rapide des aliments frais et qui viennent d’être cuits) en appuyant sur la touche Refroidissement rapide sur l’affichage. Lorsqu’il est activé, le voyant Refroidissement rapide s’allume. La fonction est automatiquement désactivée après 12 heures, ou elle peut être manuellement désactivée en appuyant sur la touche Refroidissement rapide.
- Disponible sur certains modèles uniquement
Touche fonctionnement du congélateur Touche Fast Freeze (Congélation rapide) Voyant Fast Freeze (Congélation rapide) Voyant Température congélateur Voyant Température réfrigérateur Voyant Fast cool (Refroidissement rapide) Touche Fast cool (Refroidissement rapide) Touche Fonctionnement de réfrigérateur ÉCLAIRAGE À DEL Ce produit contient une source lumineuse de classe d’efficacité énergétique F. Si le système d’éclairage DEL ne fonctionne pas, contactez le Service Après-vente pour le remplacer. Important : L’éclairage du compartiment réfrigérateur s’allume à l’ouverture de la porte. Si la porte est laissée ouverte pendant plus de 8 minutes, l’ampoule s’éteint automatiquement. 6th SENSE La fonction se met automatiquement en marche pour garantir des conditions optimales pour la conservation des aliments. La fonction « 6th Sense » est activée automatiquement lorsque : une grande quantité d’aliments est placée dans le réfrigérateur la porte du réfrigérateur est laissée ouverte pendant une période prolongée il y a eu une coupure de courant de longue durée et la température interne des compartiments est remontée à des niveaux pouvant compromettre la conservation correcte des aliments. COMMENT CONSERVER DES ALIMENTS FRAIS ET DES BOISSONS Légende
Recommandée pour la conservation des fruits tropicaux, conserves, boissons, œufs, sauces, marinades, beurre, confiture ZONE FROIDE Recommandée pour conserver le fromage, lait, produits laitiers, charcuterie, yogourt
a) Suggérée pour la conservation des viandes froides, des desserts, du poisson et de la viande b) Suggérée pour la conservation de la viande et du poisson. Le tiroir est disponible uniquement sur certains modèles
(Un tiroir dans les modèles inférieurs à 1,7 m)
BAC DE LA ZONE CONGÉLATION
(Zone froid max) Conseillé pour congeler des aliments frais/cuit
- Le numéro et le type de clayettes de porte dépendent du modèle
COMPARTIMENT RÉFRIGÉRATION
Le dégivrage du compartiment réfrigérateur est entièrement automatique. La présence de gouttelettes d’eau sur la paroi arrière du compartiment réfrigérateur indique qu’un dégivrage automatique est en cours. L’eau de dégivrage est automatiquement acheminée jusqu’à un orifice d’évacuation, puis est recueillie dans un récipient avant de s’évaporer. Bac Fresh Box 0 °C* Le bac Fresh Box 0 °C est un bac (b) idéal pour conserver de la viande et du poisson. En diminuant/augmentant la température du réfrigérateur, vous impactez la température du compartiment Fresh Box 0 °C également. Gardez à l’esprit que ce compartiment est un système mécanique qui fonctionne tout le temps et qu’il ne peut pas être éteint. Clayette repliable* Cette clayette peut être utilisée de trois façons différentes :
1. Pleine profondeur, pour utiliser toute la surface.
Demi-profondeur, pour utiliser la partie arrière et en même temps, créer de l’espace pour des articles plus grands (comme les bouteilles et les carafes) sur la clayette inférieure. Pour ajuster la clayette à demi-profondeur, soulevez légèrement la partie avant puis tirez-la vers l’intérieur.
Relevée vers le haut si vous avez besoin de faire de la place pour les articles de grande taille ou volumineux placés sur la clayette inférieure. Pour relever la clayette vers le haut, réglez-la tout d’abord à mi-chemin de la demi-profondeur. Rabattez la clayette pour revenir en arrière et l’utiliser à demi-profondeur et pleine profondeur. Humidity Control (Contrôle de l’humidité*) Allumez le régulateur d’humidité (position B) si vous désirez conserver des aliments dans un environnement moins humide, comme les fruits, ou coupez-le (position A) pour conserver les aliments dans un environnement plus humide, comme les légumes.
- Disponible sur certains modèles uniquement
COMPARTIMENT CONGÉLATEUR
Les congélateurs « Total No Frost » fournissent une circulation d’air froid autour des zones de stockage, et empêchent la formation de glace, en éliminant ainsi totalement la nécessité de dégivrage. Les produits surgelés ne collent pas aux parois, les étiquettes sont lisibles et l’espace de stockage reste propre et net. Le compartiment congélateur permet une conservation de longue durée d’aliments congelés et la congélation d’aliments frais. La quantité d’aliments frais pouvant être congelés en heures est inscrite sur la plaque signalétique. Placer les aliments frais dans la zone de congélation du compartiment congélateur en laissant assez d’espace autour des emballages pour permettre à l’air de circuler librement. Éviter de laisser des aliments frais entrer en contact direct avec les aliments congelés. Des limites de charge sont déterminées par les paniers, les volets, les tiroirs, les tablettes, etc.. Assurez-vous que ces composants peuvent toujours se fermer facilement après avoir été chargés. Le tiroir/compartiment de la zone de congélation est indiqué sur la photo ci-dessus. Pour optimiser la vitesse de congélation et obtenir davantage de place, le compartiment congélateur peut être utilisé sans les tiroirs et les aliments peuvent être placés directement sur le fond du compartiment. Pour éviter de gaspiller de la nourriture, consultez les réglages et les durées de conservation recommandés dans le manuel de l’utilisateur en ligne. Glaçons Remplir le bac à glaçons au 2/3 d’eau et le replacer dans le compartiment congélateur. N’utilisez jamais d’objets pointus ou tranchants pour éliminer le givre. ACCESSOIRES* PLATEAU À ŒUFS
Les tiroirs, paniers et tablettes doivent rester dans leur position sauf spécification différente dans le présent guide rapide. Le système d’éclairage à l’intérieur du compartiment réfrigérateur utilise un éclairage DEL, qui fournit un meilleur éclairage et utilise moins d’énergie que les ampoules traditionnelles. Les portes et couvercles du réfrigérateur doivent être enlevés avant la mise au rebut, pour éviter que les enfants ou animaux ne soient piégés à l’intérieur. DÉPANNAGE Que faire si... Causes possibles Solutions L’appareil ne fonctionne pas. Il se peut que l’alimentation de l’appareil présente une anomalie.
Il y a de l’eau dans le bac de dégivrage.
Les bords de l’appareil, qui entrent en contact avec le joint de porte, sont chauds au toucher. L’éclairage ne fonctionne pas. Cela est tout à fait normal par temps chaud et humide. Il est même possible que le bac soit à moitié plein. Ceci est tout à fait normal. Cela est tout à fait normal par temps chaud et lorsque le compresseur est en cours de fonctionnement. Il se peut que l’ampoule ait besoin d’être remplacée. L’appareil peut être en mode Marche/ Veille.
Le moteur semble La durée de fonctionnement du moteur fonctionner trop longtemps. dépend de plusieurs facteurs : fréquence d’ouverture de la porte, quantité d’aliments stockés, température de la pièce, réglages de température. La température de l’appareil Plusieurs causes sont possibles (voir est trop élevée. « Solutions »).
Assurez-vous que le câble électrique est connecté à une prise de courant qui fonctionne avec la bonne tension. Vérifiez les dispositifs de protection et fusibles du système électrique de votre domicile Vérifiez que l’appareil est de niveau de façon à ce que l’eau ne déborde pas. Assurez-vous que les dispositifs de protection et fusibles du système électrique de votre installation fonctionnent correctement. Assurez-vous que le câble électrique est branché dans une prise qui fonctionne avec la bonne tension Si les voyants à LED sont endommagés, vous devez contacter le Service Après-Vente ou un distributeur agréé pour les remplacer par des voyants de même type. Assurez-vous que les commandes de l’appareil sont correctement réglées. Vérifiez s’il n’y a pas trop d’aliments dans l’appareil. Veillez à ne pas ouvrir la porte trop souvent. Vérifiez que la porte est correctement fermée. Assurez-vous que le condensateur (à l’arrière de l’appareil) est exempt de poussière et de peluches. Assurez-vous que la porte est correctement fermée. Assurez-vous que les joints de porte sont correctement installés. Par temps chaud ou si la pièce est chauffée, le moteur fonctionne naturellement plus longtemps. Si vous avez laissé la porte de l’appareil ouverte pendant un certain temps ou avez stocké une grande quantité d’aliments, le moteur fonctionne plus longtemps de façon à baisser la température à l’intérieur de l’appareil. Que faire si... Causes possibles Solutions Les portes ne s’ouvrent pas, ni ne se ferment pas correctement. Plusieurs causes sont possibles (voir « Solutions »).
Assurez-vous que les emballages de nourritures ne bloquent pas la porte. Vérifiez que les pièces internes ou la fabrique à glaçons automatique sont bien positionnées. Vérifiez que les joints de porte ne sont pas sales ou collants. Vérifiez que l’appareil est de niveau.
TABLEAU D’AVERTISSEMENTS
Type d'avertissement Alarme porte ouverte. Alarme de température. Indicateur L'alarme retentit et la lumière clignote. L'alarme retentit et les deux témoins lumineux clignotent. L'alarme retentit et les quatre témoins lumineux clignotent. Cause La porte est restée ouverte plus de 3 minutes. Les portes ne sont pas bien fermées ou les joints d’étanchéités sont endommagés. Les portes sont ouvertes trop souvent. Le réfrigérateur ou le congélateur sont trop pleins. La température du congélateur est trop élevée. Vérifiez la qualité des produits alimentaires et jetez-les au besoin. Les portes ne sont pas bien fermées ou les joints d’étanchéités sont endommagés. Les portes sont ouvertes trop souvent. Le réfrigérateur ou le congélateur sont trop pleins. La température du congélateur est dangereusement élevée : Les aliments à l'intérieur ne doivent pas être mangés. Solution Fermez la porte. Pour éteindre le signal sonore, ouvrez et fermez la porte de réfrigération et rétablissez le fonctionnement normal du produit. Pour éteindre le signal sonore, ouvrez et fermez la porte de réfrigération et rétablissez le fonctionnement normal du produit.
- Disponible sur certains modèles uniquement Vous trouverez les documents normatifs, la documentation standard, la commande de pièces de rechange et les informations supplémentaires sur le produit : En visitant nos sites web docs.whirlpool.eu et parts-selfservice.whirlpool.com En utilisant le code QR. Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l’appareil. Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant sur l’étiquette énergétique. L’étiquette comprend également l’identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu. 400011573904/A
