MODE D'EMPLOI HB378G2S0 SIEMENS
Manuel d'utilisation et notice d'installation
MANUEL d'utilisation
1 Sécurité 2 2 Prévention des dégâts matériels 5 3 Protection de l'environnement et économies d'énergie 6 4 Description de l'appareil 6 5 Accessoires 9 6 Avant la première utilisation 10 7 Utilisation 11 8 Chauffage rapide 11 9 Fonctions de temps 12 10 Programme 13 11 Sécurité enfants 17 12 Mode Sabbat. 17 13 Réglages de base 17 14 Nettoyage et entretien 18 15 Autonettoyage 20 16 Aide au nettoyage humidClean 21 17 Supports 22 18 Porte de l'appareil 24 19 Dépannage 27 20 Mise au rebut. 29 21 Service après-vente 29 22 Comment faire 29 23 INSTRUCTIONS DE MONTAGE 33 23.1 Consignes générales de montage 33
1 Sécurité
Respectez les consignes de sécurité suivantes.
1.1 Indications générales
- Lisez attentivement cette notice.
- Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire.
- Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.
Cet appareil est conçu pour être encastré uniquement. Respecter les instructions de montage spécifiques.
Seul un personnel qualifié et agréé peut raccorder l'appareil sans fiche. En cas de dommages dus à un raccordement incorrect, il n'y a aucun droit à la garantie.
Utilisez l'appareil uniquement :
- pour préparer des aliments et des boissons.
- pour un usage et dans les pièces fermées d'un domicile.
- à une hauteur maximale de 4000 m au-dessus du niveau de la mer.
N'utilisez pas l'appareil :
- avec une minuterie externe ou une télécommande.
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été expliquée et qu'ils aient compris les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer avec l'appareil.
Les enfants ne doivent en aucun cas s'occuper du nettoyage et de la maintenance utilisateur, sauf s'ils sont âgés de 15 ans et plus et agissant sous surveillance.
Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation secteur.
1.4 Utilisation sûre

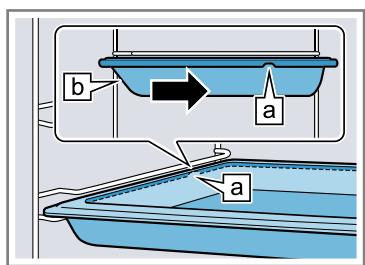

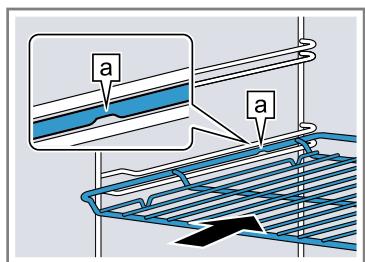

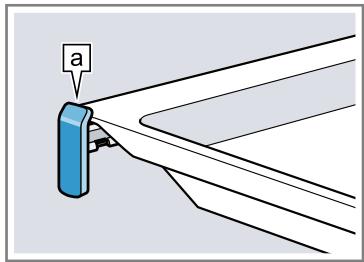

Insérez toujours correctement les accessoires dans le four.
→ "Accessoires", Page 9
Avertissement - risque d'incendie!
Les objets inflammables stockés dans le compartiment de cuisson peuvent prendre feu.
- N'entreposez jamais d'objets inflammables dans le compartiment de cuisson. En cas d'émission de fumée, éteignez l'appareil ou débranchez la prise et gardez la porte fermée pour éteindre les flammes qui pourraient être présentes.
Les résidus alimentaires, la graisse et le jus de rôti peuvent s'enflammer.
- Avant utilisation, stériliser les grosses salissures présentes dans le compartiment de cuisson, sur les résistances de chauffe et sur les accessoires.
Vous risquez de créer un courant d'air si vous ouvrez la porte de l'appareil. Le papier sulfurisé peut toucher les résistances chauffantes et s'enflammer.
- Ne posez jamais de papier sulfurisé non fixé sur un accessoire lors du préchauffage et pendant la cuisson.
- Coupez toujours le papier sulfurisé à la bonne taille et lestez-le avec un plat ou un moule de cuisson.
Avertissement - risque de brûlures !
Pendant leur utilisation, l'appareil et ses pièces accessibles deviennent très chauds.
Il convient d'être prudent afin d'éviter tout contact avec les résistances chauffantes. - Veuillez tenir à l'écart les enfants âgés de moins de 8 ans.
Les récipients ou les accessoires deviennent très chauds.
Toujours utiliser des maniques pour retirer le récipient ou l'accessoire chaud du compartiment de cuisson.
Les vapeurs d'alcool peuvent s'enflammer dans un compartiment de cuisson chaud.
Si votre plat contient de l'alcool fort, dosez-le uniquement en petite quantité. - Ouvrez la porte de l'appareil avec précaution.
Avertissement - risque de brûlure !
Les éléments accessibles deviennent chauds pendant le fonctionnement.
- Ne jamais toucher les éléments chauds. Éloigner les enfants.
De la vapeur chaude peut s'échapper lors de l'ouverture de la porte de l'appareil. La vapeur n'est pas visible selon sa température.
- Ouvrir la porte de l'appareil avec précaution. Éloignez les enfants.
La présence d'eau dans un compartiment de cuisson chaud peut générer de la vapeur d'eau chaude.
- Ne jamais verser d'eau dans le compartiment de cuisson chaud.

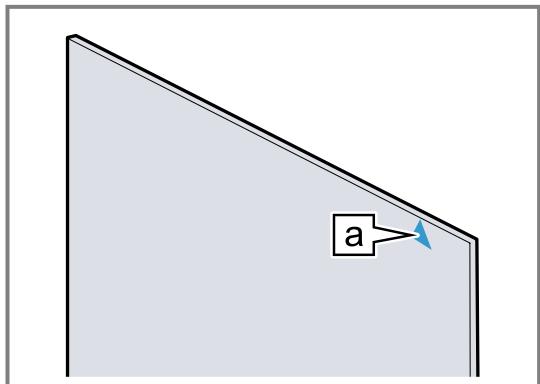

Avertissement - risque de blessure!
Un verre de porte d'appareil rayé peut se fendre.
- N'utilisez pas de nettoyants abrasifs ni de racloirs métalliques tranchants pour nettoyer la vitre de la porte du four, car ils peuvent rayer la surface.
L'appareil et ses pièces accessibles peuvent dégager des arêtes coupantes.
- Prudence lors de la manipulation et du nettoyage.

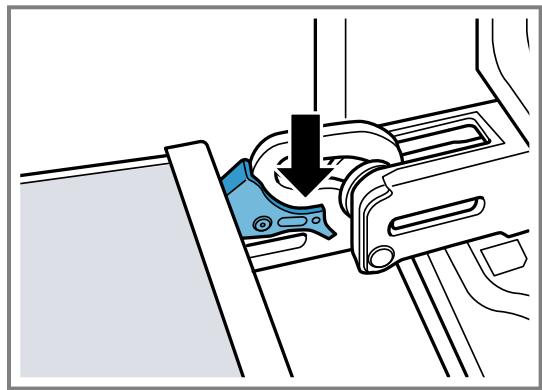

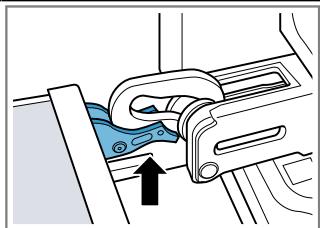

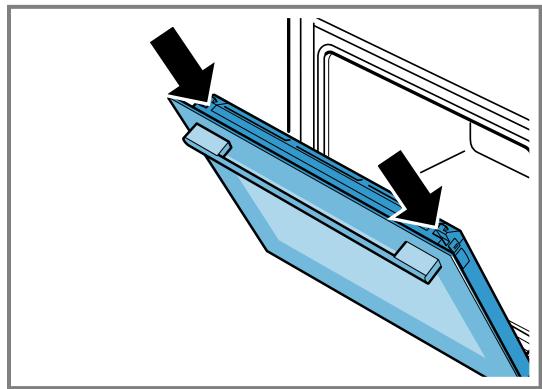

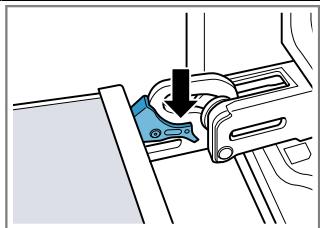

- Si possible, portez des gants de protection. Les charnières de la porte de l'appareil bougent à l'ouverture et à la fermeture de la porte et vous pouvez vous pincer.
- Ne jamais mettre les doigts dans la zone des charnières.

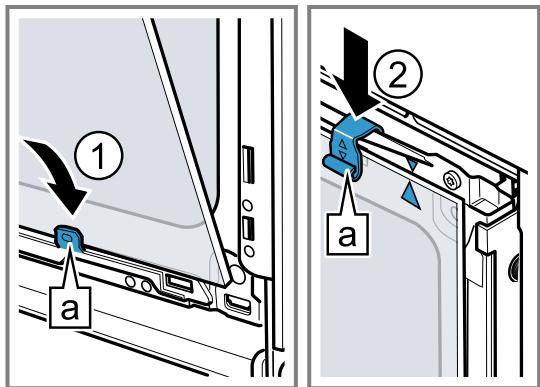

Certaines pièces situées à l'intérieur de la porte de l'appareil peuvent avoir des arêtes coupantes.
- Portez des gants de protection.
Avertissement - risque d'électrocution!
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.
- Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pièces chaudes de l'appareil.
- Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.
- Ne pliez, n’écrasez ou ne modifiez jamais le cordon d'alimentation.
L'infiltration d'humidité peut occasionner un choc électrique.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.
N'utilisez jamais un appareil endommagé. - Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. - Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement le cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles. - Appelez le service après-vente.
→ Page 29
Avertissement - risque d'asphyxie!
Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.
- Conserver les matériaux d'emballage hors de portée des enfants.
- Ne jamais laisser les enfants jouer avec les emballages.
Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.
- Conserver les petites pièces hors de portée des enfants.
- Ne pas laisser les enfants jouer avec les petites pièces.
Avertissement - risque de brûlures !
Les ampoules du compartiment de cuisson deviennent très chaudes. Le risque de brûlure persiste encore un certain temps après les avoir éteintes.
- Ne touchez pas à l'ampoule en verre.
- Évitez tout contact avec la peau lors du nettoyage.
Avertissement - risque d'électrocution!

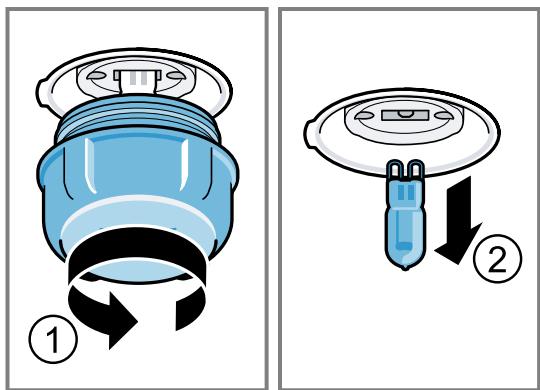

Lors du remplacement de la lampe, les contacts de la douille d'ampoule sont sous tension.
- Avant de changer la lampe, assurez-vous que l'appareil est éteint pour éviter tout risque de choc électrique. De plus, débranchez la fiche secteur ou coupez le fusible dans le boîtier à fusibles.
Avertissement - risque d'incendie!
Le jus de cuisson, la graisse et les restes de nourriture épars peuvent s'enflammer au cours de la fonction de nettoyage.
- Avant chaque démarrage de la fonction de nettoyage, enlevez les grosses salissures générées dans le département de cuisson.
- Ne nettoyez jamais les accessoires en même temps.
L'extérieur de l'appareil devient très chaud lors de la fonction de nettoyage.
- N'accrochez jamais d'objet inflammable, tel qu'un torchon à vaisselle, à la poignée de la porte. Gardez la façade de l'appareil dégagée. Éloignez les enfants.
Si le joint de porte est endommagé, une intense chaleur s'échappe au niveau de la porte.
- Ne récurez pas les joints et ne les retirez pas.
- N'utilisez jamais l'appareil avec un joint endommagé ou sans joint.
Avertissement - risque de préjudice grave pour la santé !
L'appareil devient très chaud lors de la fonction de nettoyage. Le revêtement anti-adhérent
Lent des plaques et des moules est détruit et il se dégage des gaz toxiques.
- Ne nettoyez jamais les tôles ni les moules à revêtement anti-adhérent avec la fonction de nettoyage.
- Ne nettoyez jamais les accessoires en même temps.
Avertissement - risque de préjudice pour la santé !
La fonction de nettoyage chauffe le compartiment de cuisson à une très forte température, pour que les résidus provenant du rotissage, des grillades et de la cuisson soient réduits en cendres. Des fumées sont en même
temps libérées et risquent d'irriter les muqueuses.
- Pendant la fonction de nettoyage, aérez largement la cuisine.
- Ne restez pas longtemps dans la pièce. Éloignez les enfants et les animaux.
Avertissement - risque de brûlures !
Le compartiment de cuisson devient très chaud pendant la fonction de nettoyage.
N'ouvre jamais la porte de l'appareil. Laissez l'appareil refroidir. Éloignez les enfants.
L'extérieur de l'appareil devient très chaud lors de la fonction de nettoyage.
- Ne touchez jamais la porte de l'appareil. Laissez l'appareil refroidir. Éloignez les enfants.
Attention!
Si vous placez des objets sur le fond du compartiment de cuisson au-delà de 50°C, cela risque de provoquer une accumulation de chaleur. Les temps de cuisson ne correspondent alors plus et l'émail est endommagé.
- Ne placez pas d'accessoires, de papier sulfurisé ni de papier d'aluminium de chaque nature que ce soit sur le fond du compartiment de cuisson.
- Placez un réseau sur le fond du compartiment de cuisson uniquement lorsqu'une température inférieure à 50°C est réglée.
La présence d'eau dans le compartiment de cuisson chaud peut générer de la vapeur d'eau. Le changement de température peut endommager le fond du compartiment de cuisson.
- Ne jamais verser d'eau dans le compartiment de cuisson chaud.
- Ne jamais placer de plat avec de l'eau sur le fond du compartiment de cuisson.
La présence prolongée d'humidité dans le compartiment de cuisson entraîne la formation de corrosion.
- Laisser sécher le compartiment de cuisson après utilisation.
- Ne pas conserver d'aliments humides dans le compartiment de cuisson pendant une longue période.
- Ne pas stocker de mets dans le compartiment de cuisson.
Le refroidissement avec la porte de l'appareil ouverte endommage avec le temps les façades de meubles adjacents.
- À propos un mode de fonctionnement à haute température, laisser refroidir le compartiment de cuisson uniquement avec la porte fermée.
Ne rien coincer dans la porte de l'appareil. - Laisser le compartiment de cuisson refroidir avec la porte ouverte uniquement lorsque la cuisson a créé beaucoup d'humidité.
Le jus de fruits qui goutte de la plaque laisse des taches définitives.
- Ne pas garnir trop la plaque à pâtisserie en cas de gâteaux aux fruits très juteux. Utiliser de préférence la écheferite à bords hauts.
Du produit de nettoyage pour four dans le département de cuisson chaud endommage l'émail.
- Ne jamais utiliser de produit de nettoyage pour four dans un compartiment de cuisson chaud.
- Avant le réchauffement suivant, éliminer complètement les résidus du compartiment de cuisson et de la porte de l'appareil.
Si le joint est fortement encrassé, la porte de l'appareil ne se ferme plus correctement pendant le fonctionnement. Les façades des meubles adjacents peuvent être endommagées.
Veillez à ce que le joint soit toujours propre. - N'utilisez jamais l'appareil avec un joint endommagé ou sans joint.
L'utilisation de la porte de l'appareil comme surface d'assise ou de support peut endommager la porte de l'appareil.
- Ne montez pas, ne vous asseyez pas, ne vous suspendez pas et ne vous appuyez pas sur la porte de l'appareil.
- Ne pas déposer de récipients ou des accessoires sur la porte de l'appareil.
En fonction du modèle d'appareil, les accessoires risquent de griffer la vitre de la porte en refermant la porte de l'appareil.
- Toujours veiller à insérer les accessoires jusqu'à la butée dans le compartiment de cuisson.
3.1 Élimination de l'emballage
Les emballages sont écologiques et recyclables.
- Veuillez éliminer les pièces détachées après les avoir triées par matière.
Éliminez l'emballage en respectant l'environnement.
3.2 Économies d'énergie
Si vous respectez les instructions suivantes, votre appareil consommera moins de courant.
Préchauffez l'appareil uniquement si la recette ou les recommandations de réglage le préconisent.
- Ne pas préchauffer l'appareil vous permet d'économiser jusqu'à 20% d'énergie.
Utilisez des moules de couleur foncée, laqués noirs ou émaillés. - Ces types de moules absorbent particulièrement bien la chaleur.
Ouvrez le moins possible la porte de l'appareil pendant son fonctionnement.
La température du compartiment de cuisson est maintenue et l'appareil n'a pas besoin de chauffer.
Faites cuire plusieurs mets directement l'un après l'autre ou en parallèle.
- Le compartiment de cuisson est chauffé après la première cuisson. Le temps de cuisson diminue ainsi pour le gâteau suivant.
Si les temps de cuisson sont longs, éteignez l'appareil 10 minutes avant la fin du temps de cuisson.
- La chaleur résiduelle est suffisante pour terminer de cuire le plat.
Retirez les accessoires non utilisés du compartiment de cuisson. - Les accessoires inutiles ne doivent pas être chauffés.
Laissez décongeler les plats surgelés avant de les préparer.
- Vous économisez ainsi l'énergie nécessaire pour décongeler les plats.
Remarque :
L'appareil consomme :
max. 1 W en fonctionnement avec l'écran allumé
max. 0,5 W en fonctionnement avec l'écran éteint

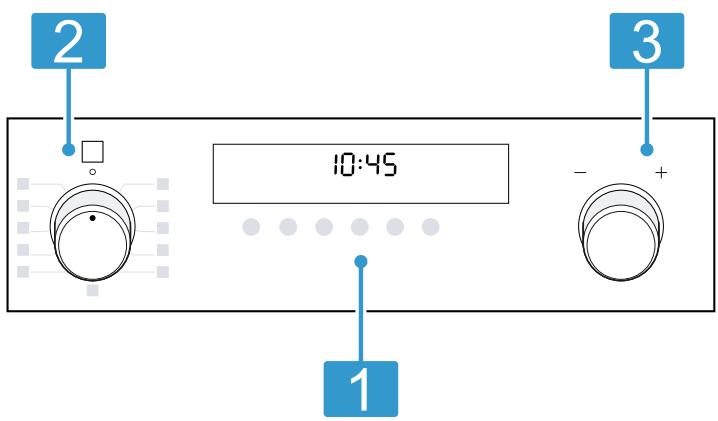

4.1 Éléments de commande
Le champ de commande vous permet de configurer toutes les fonctions de votre appareil et vous donne des informations sur l'état de fonctionnement.
Remarque : Selon le type d'appareil, les détails représentés sur la photo peuvent différer, p. ex. par sa couleur et sa forme.
1 Touches et affichage
Les touches sont des surfaces tactiles. Pour sélectionner une fonction, il suffit d'effleurer légèrement le champ correspondant.
L'affichage indique le symbole des fonctions actives et les fonctions de temps.
→ "Touches et affichage", Page 7
2 Sélecteur de fonction
Le sélecteur de fonction vous permet de régler les modes de cuisson et d'autres fonctions.
Vous pouvez tourner le sélecteur de fonction de la position zéro o vers la droite ou la gauche.
Selon le type d'appareil, le sélecteur de fonction est escamotable. Appuyez sur le sélecteur de fonction pour activer ou désactiver la position zéro o.
→ "Modes de cuisson et fonctions", Page 7
3 Sélecteur de température
Le sélecteur de température permet de régler la température du mode de cuisson et de sélectionner les réglages pour d'autres fonctions.
Vous soulevez tourner le sélecteur de température vers la droite et la gauche, il n'a aucune position zéro.
Selon le type d'appareil, le sélecteur de température est escamtable. Appuyez sur le sélecteur de température pour l'activer ou le désactiver.
→ "Température et positions de réglage", Page 8
4.2 Touches et affichage
Les touches vous permettent de régler différentes fonctions de votre appareil. Vous pouvez voir les réglages à l'affiche.
Si la fonction est active, le symbole correspondant s'allume. Le symbole de l'heure s'allume uniquement si vous modifiez l'heure.
| Symbole | Fonction | Utilisation |
| ↓ | Fonctions de temps | Sélectionnez l'heure ↓, la minuterie ↓, la durée ↑ et la fin →. Pour sélectionner les fonctions de temps individuelles, appuyez plusieurs fois sur la touche ↓. Les flèches ← au-dessus ou au-dessous du symbole correspondant indiquent la fonction pour laquelle le réglage est affchéé. |
| — | Moins | Réduire les valeurs de réglage. |
| + | Plus | Augmenter les valeurs de réglage. |
| - | Lampe du four | Allumez et éteignez l'éclairage. |
| »||| | Chauffage rapide | Préchauffez rapidement le compartment de cuisson, sans accessoire. |
| ≈ | Sécurité enfants | Activez ou désactivez la sécurité-enfants. |
4.3 Modes de cuisson et fonctions
Pour vous permettre de toujours trouver le mode de cuisson adapté à vos mets, nous vous expliquons ci-après les différences et les utilisations.
Lorsque vous sélectionnez un mode de cuisson, l'appareil propose une température ou un niveau approprié. Vous pouvez accepter ces valeurs ou les modifier dans la plage spécifiée.
| Symbole | Mode de cuisson et plaque de température | Utilisation et mode de fonctionnement |
| ® | Chaleur tournante 3D 30 - 275 °C | Cuire et rôtir sur un ou plusieurs niveaux.
Le ventilateur répartit uniformément la chaleur de la résistance située dans la paroi arrêté dans le compartment de cuisson. |
| ® | Chaleur tournante douce 125 - 275 °C | Cuire doucement les plats sélectionnés sur un niveau sans les préchauffer.
Le ventilateur répartit uniformément la chaleur de la résistance située dans la paroi arrêté dans le compartment de cuisson. Le mets est préparé progressive-ment avec la chaleur résiduelle.
Laissez la porte de l'appareil fermée pendant la cuisson.
Ce mode de cuisson est utilisé pour déterminer la consommation d'énergie en mode recirculation de l'air et la classe d'efficacité énergétique. |
| »* | Fonction coolStart 30 - 275 °C | Pour préparer rapidement des produits surgelés sans préchauffage.
Pour la température et la durée de cuisson, suivez les instructions du fabricant sur l'emballage. Réglez la température la plus élevée indiquée, réglez la durée de cuisson comme indiqué ou raccourcissez-la. Enfournez le mets au niveau 3. |
| ® | Position Pizza 30 - 275 °C | Préparer des pizzas ou des mets qui demandent beaucoup de chaleur par le dessous.
La résistance inférieure et le collier chauffant dans la paroi arrêté chauffent. |
| □ | Chaleur de sole 30 - 250 °C | Cuire les mets au four ou dans un bain-marie.
La chaleur est diffusée par la sole. |
| …… | Cuissonasse temperature 70 - 120 °C | Cuire doucement et lentement des morceaux de viande tendres et rôtis dans des plats ouverts.
La chaleur est diffusée uniformément à bassé température par la voûte et la sole. |
| W | Gril, grande surface Positions de grill : 1 = faible 2 = moyenne 3 = forte | Griller des mets peu épais, tels que steaks, saucisses ou toasts. Gratiner des mets.
Toute la surface située sous la résistance du grill est chauffée. |
| Gril air pulsé30 - 275 °C | Cuire de la volaille, des poissons entiers ou des gros morceaux de viande.La résistance chauffante du grill et le ventilateur fonctionnent en alternance. Leventilateur répartit l'air chaud autour du mets. | |
| Convection naturelle30 - 275 °C | Cuire et rôtir de manière traditionnelle sur un niveau. Ce mode de cuisson convient particulièrement pour les gâteaux avec garniture fondante.La chaleur est diffusée uniformément par la voûte et la sole.Ce mode de cuisson est utilisé pour déterminer la consommation d'énergie en mode conventionnel. | |
Autres fonctions
Vous trouverez ici un aperçu des autres fonctions de votre appareil.
| Symbole | Fonction | Utilisation |
| P | Programme | Utiliser les réglages programmes pour différents aliments. → "Programme", Page 13 |
| Autonettoyage | Régler la fonction de nettoyage qui nettoie le compartment de cuisson presque automatiquement. → "Autonettoyage", Page 20 |
4.4 Température et positions de réglage
Différents réglages existent pour les modes de cuisson et les fonctions.
Ces réglages apparaissent dans l'affichage.
La température est réglable par pas de 1 degré jusqu'à 100°C, puis par pas de 5 degrés.
Remarque: Si vous régalez le grill à la position 3, l'appareil abaisse la température à la position 1 après environ 20 minutes.
Voyant de chauffe
L'appareil vous indique quand il chauffe.
Lorsque l'appareil est en train de chauffer, le symbole se remplit.
Lorsque vous préchauffez, le moment optimal pour l'enfournement de votre mets est atteint dès que le symbole est complètement rempli.
Indicateur de chaleur résiduelle
Lorsque vous éteignez l'appareil, le symbole qui apparaît à l'affichage indique la chaleur résiduelle dans le compartiment de cuisson. Plus la température diminue dans le compartiment de cuisson, moins le symbole est rempli.
Remarques
Le voyant de chauffe se remplit uniquement pour les modes de cuisson pour lesquels une température est réglée. Pour les positions grill, le voyant de chauffe est par ex. immédiatement rempli. Si, au démarrage d'un programme, la température du compartiment de cuisson est trop élevée, H apparait pour certains modes de cuisson. Éteignez l'appareil et laissez-le refroidir. Ensuite remettez-le en marche. - En raison de l'inertie thermique, la température affichée peut être légèrement différente de la température réelle du compartiment de cuisson.
4.5 Compartiment de cuisson
Les fonctions du compartiment de cuisson facilitent l'utilisation de votre appareil.

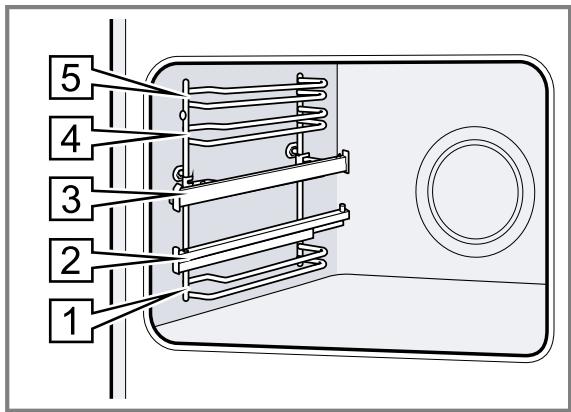

Supports
Vous pouvez insérer des accessoires à différentes hauteurs dans les supports du compartiment de cuisson. "Accessoires", Page 9
Votre appareil possède 5 niveaux d'enfournement. Les niveaux d'enfournement se comptent de bas en haut. Selon le type d'appareil, les supports sont équipées de rails téléscopiques ou rails téléscopiques à clipser. Les rails téléscopiques classiques sont montés de manière fixe et ne peuvent pas être retirés. Les rails téléscopiques à clipser peuvent être fixés selon les besoins sur tous les niveaux d'enfournement libres.

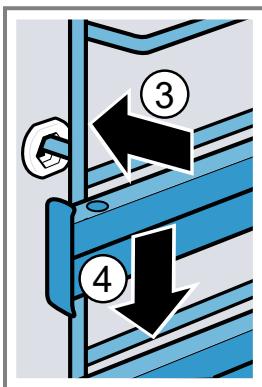

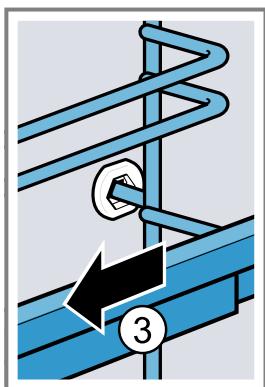

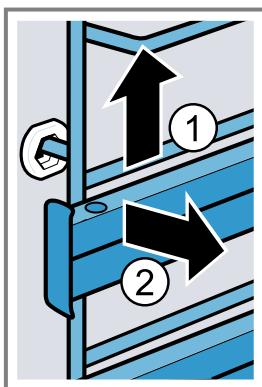

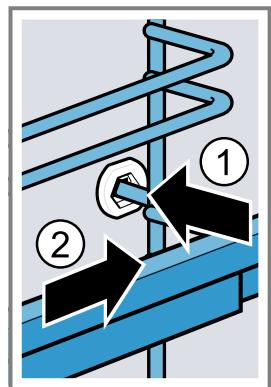

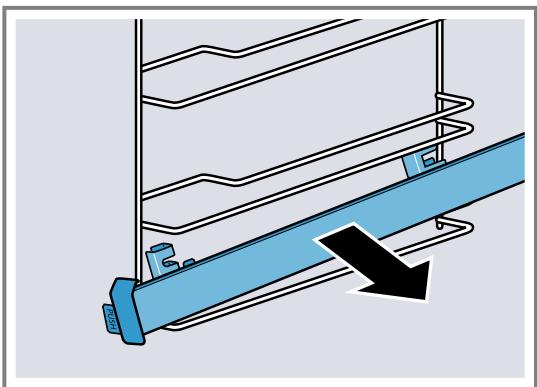

Vous pouvez retirer les supports, par ex. pour les laver. → "Supports", Page 22
Éclairage
La lampe du four éclaire le compartiment de cuisson. Dans la plupart des modes de cuisson et avec la plupart des fonctions, l'éclairage reste allumé pendant le programme. Lorsque vous quittez le programme, l'éclairage s'éteint.
La touche Lampe du four vous permet d'allumer l'éclairage sans chauffage.
Ventilateur de refroidissement
Le ventilateur de refroidissement s'allume automatiquement pendant le fonctionnement. L'air s'échappe au-dessus de la porte.
Attention!
Ne couvrez pas les fentes d'aération au-dessus de la porte de l'appareil. L'appareil surchauffe.
- Maintenez les fentes d'aération dégagées.
Le ventilateur continue de fonctionner un certain temps pour permettre à l'appareil de refroidir plus vite une fois le programme terminé.
Porte de l'appareil
Si vous ouvrez la porte de l'appareil en cours de programme, l'appareil continue de fonctionner.
5 Accessoires
Utilisez uniquement des accessoires d'origine. Ils ont été spécialement conçus pour leur appareil.
Remarque : Lorsque l'accessoire devient chaud, il peut se déformer. Cette déformation n'a aucun effet sur sa fonction. Quand il refroidit, la déformation disparaît.
Les accessoires livrés peuvent diverger en fonction du type d'appareil.
| Accessoires | Utilisation |
| Grille | Moules à gâteauPlats à gratinRéciPI viande, par ex. rôtis ou pièces à grillER Plats surgelés |
| Lèchefrite | Gâteaux moelleuxPâtisseriesPainGros rôtisPlats surgelésRecueillez les liquides qui s'égouttent, par exemple la graisse lors de la cuisson sur le grill. |
5.1 Fonction d'arrêt
La fonction d'arrêt empêche le basculement de l'accessoire lors de son extraction.
Vous pouvez retirer l'accessoire à peu près à mi-chemin jusqu'à ce qu'il s'enclenche en place. La sécurité anti-basculement fonctionne uniquement si vous enfournez les accessoires dans le bon sens dans le compartiment de cuisson.
5.2 Insérer les accessoires dans le compartiment de cuisson
Insérez toujours les accessoires dans le bon sens dans le compartiment de cuisson. C'est la seule façon de pouvoir retirer les accessoires à peu près à moitié sans les faire basculer.
- Tournez l'accessoire de manière à ce que l'encoche se trouve à l'arrière et pointe vers le bas.
- Introduisez l'accessoire entre les deux barres de guidage d'un niveau d'enfournement.
Grille
Introduisez la grille avec la courbure vers le bas, la face ouverte vers la porte de l'appareil.
Plaque par ex. le chef de frite ou plaque à pâtisserie
Introduisez la plaque en orientant la partie biseautée vers la porte de l'appareil.

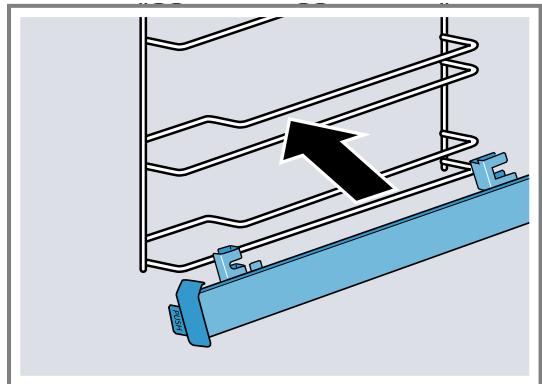

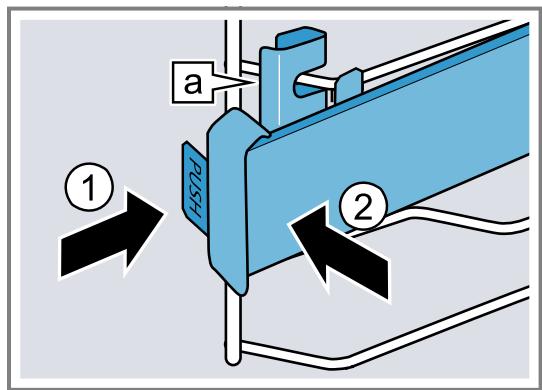

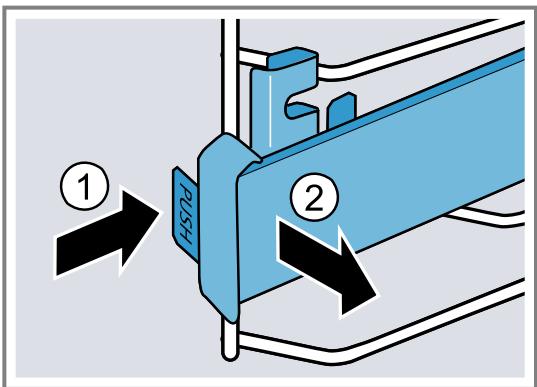

- Pour installer les accessoires à hauteur d'encastrement avec les rails téléscopiques, sortez ces derniers.
Grille ou plaque
Positionnez l'accessoire de manière à ce que son bord se trouve derrière la languette du rail téléscopique.
Remarque : Lorsqu'ils sont complètement sortis, les rails téléscopiques s'enclenchant en place. Repoussez les rails téléscopiques dans le compartiment de cuisson en exerçant une légère pression.
- Introduisez complètement l'accessoire pour qu'il ne touche pas la porte de l'appareil.
Remarque : Retirez du département de cuisson les accessoires dont vous n'avez pas besoin pendant le fonctionnement.

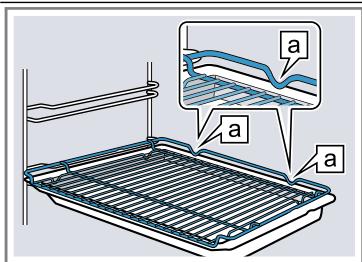

Combiner les accessoires
Pour recueillir le liquide qui s'égoutte, vous pouvez combiner la grille avec la lèchefrite.
- Placez la grille sur la lèchefrite de manière à ce que les deux écarteurs se trouvent sur le bord arrêté de la lèchefrite.
- Introduisez la lèchefrite entre les deux barres de guidage d'un niveau d'enfournement. Ce faisant, la grille se trouve au-dessus de la barre de guidage supérieure.
Grille sur le lèchefrite
5.3 Autres accessoires
Vous pouvez acheter des accessoires auprès du service après-vente, dans les commerces spécialisés ou sur Internet.
Vous trouverez un large choix d'accessoires pour votre appareil sur Internet ou dans nos brochures :
Les accessoires sont spécifiques à l'appareil. Lors de l'achat, indiquez toujours la désignation exacte de votre appareil (E-Nr.).
Pour connaître les accessoires disponibles pour votre appareil, consultez notre boutique en ligne ou le service après-vente.
6 Avant la première utilisation
Effectuez les réglages pour la première mise en service. Nettoyez l'appareil et les accessoires.
6.1 Première mise en service :
Vous devez effectuer les réglages pour la première mise en service avant de pouvoir utiliser votre appareil.
Réglage de l'heure
Après avoir branché l'appareil ou après une panne de courant, l'heure clignote dans l'affichage. L'heure démarre à « 12:00 » heures. Réglez l'heure actuelle.
Condition : Le sélecteur de fonction doit être sur la position zéro.
- Réglez l'heure à l'aide de la touche — ou +.
- Appuyez sur la touche. L'affichage indique l'heure réglée.
Conseil : Vous pouvez déterminer dans les réglages de base → Page 17 si l'heure doit être affichée.
6.2 Nettoyage de l'appareil avant la première utilisation
Avant de préparer des mets pour la première fois avec l'appareil, nettoyez le compartiment de cuisson et les accessoires.
- Retirez les accessoires et les restes d'emballage, comme les billes de polystyrène, du compartiment de cuisson.
- Avant de faire chauffer l'appareil, essuyez les surfaces lisses du compartiment de cuisson avec un chiffon doux et humide.
- Tant que l'appareil chauffe, aérez la pièce.
- Réglez le mode de cuisson et la température. → "Utilisation", page 11
Mode de Chaleur tournante 3D © cuisson
Température maximale
Durée 1 heures
- Éteignez l'appareil après la durée indiquée.
- Attendez que le compartiment de cuisson ait refroidi.
- Nettoyez les surfaces lisses avec de l'eau additionnée de produit à vaisselle et une lavette.
- Nettoyez soigneusement les accessoires avec de l'eau additionnée de produit à vaisselle et une lavette ou une brosse douce.
7.1 Mise hors tension de l'appareil
- Tournez le sélecteur de fonction sur une position autre que la position zéro 0. L'appareil est allumé.
7.2 Mise hors tension de l'appareil
- Tournez le sélecteur de fonction sur la position zéro 0. L'appareil est éteint.
7.3 Réglage du mode de cuisson et de la température
- Régler le mode de cuisson à l'aide du sélecteur de fonction.
- Réglez la température ou la position gril à l'aide du sélecteur de température. L'appareil commence à chauffer après quelques secondes.
Selon le type d'appareil, le chauffage rapide est activé automatiquement → "Chauffage rapide", Page 11 pour certains modes de chauffage et permet de régler des températures supérieures à 200°C. 3. Lorsque vos mets sont prêts, éteignez l'appareil.
Conseils
- Vous trouverez le mode de cuisson le plus adapté à vos mets dans la description des modes de cuisson. "Modes de cuisson et fonctions", Page 7
- Vous pouvez aussi régler sur l'appareil la durée et la fin du programme. "Fonctions de temps", page 12
Modification du mode de cuisson
Vous pouvez modifier le mode de cuisson à tout moment.
- Réglez le mode de cuisson souhaité à l'aide du sélecteur de fonction.
Modification de la température
Vous pouvez modifier la température à tout moment.
- Réglez la température souhaitée à l'aide du sélecteur de température.
8 Chauffage rapide
Pour gagner du temps, le chauffage rapide peut raccourcir la durée de chauffe à partir d'une température supérieure à 100°C.
Pour ces modes de cuisson, vous pouvez utiliser le chauffage rapide :
Chaleur tournante 3D Convection naturelle
8.1 Réglage du chauffage rapide
Afin d'obtenir un résultat de cuisson uniforme, enfournez le plat dans le compartiment de cuisson uniquement lorsque le préchauffage rapide est fini.
Remarque: Réglez une durée uniquement lorsque le préchauffage rapide est terminé.
- Réglez un mode de cuisson approprié et une température à partir de 100°C.
À partir d'une température de consigne de 200°C, la fonction de préchauffage rapide se déclenche automatiquement.
- Si le préchauffage rapide ne s'allume pas automatiquement, appuyez sur «».
Si le préchauffage rapide ne s'allume pas automatiquement, apparait. Le préchauffage rapide début après quelques secondes. Un signal retentit lorsque le préchauffage rapide est terminé et le symbole disparait de l'affichage. 3. Enfournez le plat dans le compartiment de cuisson.
Annuler le chauffage rapide
- Appuyez sur la touche . Le symbole s'éteint.
9 Fonctions de temps
Votre appareil dispose de différentes fonctions de temps qui vous permettent de : gérer son utilisation.
9.1 Vue d'ensemble des fonctions de temps
Utilisez la touche pour sélectionner les différentes fonctions de temps.
| Fonction de temps | Utilisation |
| Minuterie ▲ | Vous pouvez régler la minuterie indé-pendamment du programme. Elle n'influence pas l'appareil. |
| Durée ↑ | Si vous réglez une durée de fonction- nement, l'appareil s'arrête automati- quement de chauffer après écoule- ment de la durée. |
| Fin → | Vous pouvez régler l'heure de la fin de programme. L'appareil démarre automatiquement, de sorte que le programme soit terminé à l'heure souhaitée. |
| Heure ⊙ | Vous pouvez régler l'heure. |
9.2 Réglage de la minuterie
La minuterie fonctionne indépendamment du programme. Vous pouvez régler la minuterie jusqu'à 23 heures et 59 minutes lorsque l'appareil est allumé ou éteint. Un signal sonore spécifique est émis pour vous permettre de distinguer si le temps écoulé est celui de la minuterie ou d'une durée.
- Appuyez sur la touche à plusieurs reprises jusqu'à ce que apparaisse.
- Réglez le temps de la minuterie à l'aide de la touche — ou +.
| Touche | Valeur de référence |
| - | 5 minutes |
| + | 10 minutes |
Le temps de la minuterie peut se régler par pas de 30 secondes jusqu'à 10 minutes. Ensuite les incrémentS de temps deviennent plus grands à mesure que la valeur est grande.
- ès que le temps de la minuterie est écoulé et l'affichage l'indique comme étant sur zéro.
- Lorsque le temps de la minuterie est écoulé :
- Appuyez sur n'importe quelle touche pour éteindre la minuterie.
Modification de la minuterie
Vous pouvez à tout moment modifier l'heure de la minuterie.
Condition : apparait à l'affichage.
Modifiez la minuterie à l'aide de la touche — ou +. Au bout de quelques secondes, l'appareil valide la modification.
Annulation de la minuterie
Vous pouvez à tout moment annuler la minuterie.
Condition : Apparaît à l'affichage.
- Réinitialisez le temps de la minuterie sur zéro à l'aide de la touche —. Au bout de quelques secondes, l'appareil valide la modification et s'éteint.
9.3 Réglage de la durée
Vous pouvez régler la durée de fonctionnement sur 23 heures et 59 minutes.
Condition : Un mode de cuisson et une température ou un niveau sont réglés.
- Appuyez sur la touche à plusieurs reprises jusqu'à ce que ↑ apparaisse.
- Réglez la durée à l'aide de la touche — ou +.
| Touche | Valeur de référence |
| - | 10 minutes |
| + | 30 minutes |
Jusqu'à une heure, la durée peut être réglée par pas de 1 minute, puis par pas de 5 minutes.
L'appareil commence à chauffer après quelques secondes et la durée s'écoule. - Une fois la durée écoulée, un signal retentit et l'affichage indique la durée sur zéro.
- Lorsque la durée est écoulée :
Pour arrêter le signal prématurément, appuyez sur n'importe quelle touche. - Pour régler de nouveau une durée, appuyez sur la touche +. - Lorsque vos mets sont prêts, éteignez l'appareil.
Modification de la durée
Vous pouvez modifier la durée à tout moment.
Condition : apparaît à l'affichage.
Modifiez la durée à l'aide de la touche — ou +. Au bout de quelques secondes, l'appareil valide la modification.
Annulation de la durée
Vous pouvez à tout moment annuler la durée.
Condition : apparaît à l'affichage.
- Réinitialisez la durée à l'aide de la touche —. Au bout de quelques secondes, l'appareil valide la modification et continue à chauffer sans durée.
9.4 Réglage de la fin
Vous pouvez différer l'heure de la fin de la durée jusqu'à 23 heures et 59 minutes.
Remarques
- La fin n'est pas régulable pour les modes de cuisson avec la fonction grill. Pour obtenir un bon résultat de cuisson, ne differez plus la fin de cuisson lorsque le four a commencé à fonctionner.
Veillez à ce que les aliments ne restent pas trop longtemps dans le compartiment de cuisson afin qu'ils ne se gâtent pas.
Conditions
- Un mode de cuisson et une température ou un niveau sont réglés. Une durée est réglée.
- Appuyez sur la touche à plusieurs reprises jusqu'à ce que apparaisse.
- Appuyez sur la touche — ou +.
L'affichage indique la fin calculée.
- Différez la fin à l'aide de la touche — ou +. Au bout de quelques secondes, l'appareil valide le réglage et l'affichage indique la fin réglée. Lorsque l'heure de début calculée est atteinte, l'appareil commence à chauffer et la durée s'écoule.
- Une fois la durée écoulée, un signal retentit et l'affichage indique la durée sur zéro.
- Lorsque la durée est écoulée :
Pour arrêter le signal prématurément, appuyez sur n'importe quelle touche. Pour régler de nouveau une durée, appuyez sur la touche +. - Lorsque vos mets sont prêts, éteignez l'appareil.
Modification de la fin
Pour obtenir un bon résultat de cuisson, vous ne pouvez modifier la fin réglée que lorsque le programme a commencé et que la durée s'écoule.
Condition : → apparaît à l'affichage.
Différez la fin à l'aide de la touche — ou +. Au bout de quelques secondes, l'appareil valide la modification.
Annulation de la fin
Vous pouvez annuler la fin réglée à tout moment.
Condition : → apparaît à l'affichage.
Utilisez la touche — pour réinitialiser la fin à l'heure actuelle plus la durée programme. ν Au bout de quelques secondes, l'appareil valide la modification et commence à chauffer. La durée s'écoule.
9.5 Réglage de l'heure
Après avoir branché l'appareil ou après une panne de courant, l'heure clignote dans l'affichage. L'heure démarre à « 12:00 » heures. Réglez l'heure actuelle.
Condition : Le sélecteur de fonction doit être sur la position zéro.
- Réglez l'heure à l'aide de la touche — ou +.
- Appuyez sur la touche ①. L'affichage indique l'heure réglée.
Conseil : Vous pouvez déterminer dans les réglages de base → Page 17 si l'heure doit être affichée.
Modification de l'heure
Vous pouvez modifier l'heure à tout moment.
Condition : Le sélecteur de fonction doit être sur la position zéro.
- Appuyez sur la touche à plusieurs reprises jusqu'à ce que apparaisse. 2. Modifiez l'heure avec la touche - ou +. Au bout de quelques secondes, l'appareil valide la modification.
10 Programme
Grâce aux programmes, votre appareil vous aide à préparer différents mets et sélectionne automatiquement les réglages optimaux.
10.1 Récipients adaptations aux programmes
Utilisez des récipients résistants à la chaleur et adaptés à des températures allant jusqu'à 300°C. Le récipient le plus approprié est en verre ou en céramique. Le rôti doit recouvrir environ les 2/3 du fond du récipient.
Les récipients fabriqués dans les matières suivantes sont inappropriés :
Aluminium poli et brillant Argile non vernie Matières plastiques ou poignées en plastique
10.2 Tableau des programmes
Les numéros de programme sont attribués à des mets spécifiques.
| N° | Plats | Vaissette | Fourchette de poids Poids de réglage | Ajouter du li- quide | Hau- teur d'en- four- ne- ment | Remarques |
| 01 | Pizza, fond mince surgelés, précuits | L'échefrite avec du papier cuisson | 0,28-0,4 kg Poids total | non | 3 | Pour une deuxième pizza, suivre les ins- tructions de l'embal- lage |
| N° | Plats | Vaissselle | Fourchette de poids Poids de réglage | Ajouter du li- quide | Hau- teur d'en- four- ne- ment | Remarques |
| 02 | Pizza, fond épais surgelés, précuits | L'échefrite avec du papier cuisson | 0,28-0,6 kg Poids total | non | 3 | Pour une deuxieme pizza, suivre les ins- tructions de l'embal- lage |
| 03 | Lasagnes surgelés | Emballage d'ori- gine | 0,3-1,2 kg Poids total | non | 3 | - |
| 04 | Frites surgelés | L'échefrite | 0,2-0,75 kg Poids total | non | 3 | Les disposeer étaïées sur la léchefrite |
| 05 | Petits pains précuits surgelés, précuits | L'échefrite avec du papier cuisson | 0,1-0,8 kg Poids total | non | 3 | - |
| 06 | Gratin de pommes de terre | Plat à gratin sans couvercle | 0,5-3,0 kg Poids total | non | 2 | - |
| 07 | Gratin de pâtés avec pâtés précuites | Plat à gratin sans couvercle | 0,4-3,0 kg Poids total | non | 2 | - |
| 08 | Pommes de terre au four, entières Pommes de terre non pelées, farineuses | L'échefrite | 0,3-1,5 kg Poids total | non | 3 | - |
| 09 | Potée de légumes végétarienne | Haut faitout avec couvercle | 0,5-2,5 kg Poids total | Selon la re- cette | 2 | Couper les légumes dont la cuisson est plus longue (par ex. carottes) en plus pe- tits morceaux que les légumes dont la cus- son est plus rapide (par ex. tomatoes) |
| 10 | Ragout/potée, avec de la viande | Haut faitout avec couvercle | 0,5-3,0 kg Poids total | Selon la re- cette | 2 | Ne pas saisir la viande au préalable |
| 11 | Goulasch Viande de bœuf ou de porc, coupée en dés avec des légumes | Haut faitout avec couvercle | 0,5-2,5 kg Poids total | Selon la re- cette | 2 | Placer la viande en bas et recouvrir de légumes Ne pas saisir la viande au préalable |
| 12 | Poisson, entier Prêt à cuire, assaison- né | Faitout avec cou- vercle | 0,3-1,5 kg Poids du poisson | Recouvrir le fond du fai- tout | 2 | - |
| 13 | Poulet, non farci Prêt à cuire, assaison- né | Faitout avec cou- vercle en verre | 0,6-2,5 kg Poids du poulet | non | 2 | Poser dans le réci- pient, les blancs vers le haut |
| 14 | Morcaux de poulet Prêt à cuire, assaison- né | Faitout avec cou- vercle | 0,1-0,8 kg Poids du morceau le plus lourd | Recouvrir le fond du fai- tout | 2 | - |
| 15 | Blanc de dinde en un seul morceau, assaisonné | Faitout avec cou- vercle en verre | 0,5-2,5 kg Poids du blanc de dinde | Recouvrir le fond du fai- tout, évén- tuellesment ajouter jus- qu'à 250 g de légumes | 2 | - |
| 16 | Canard, non farci Prêt à cuire, assaison- né | Faitout sans cou- vercle | 1,0-2,7 kg Poids du canard | non | 2 | - |
| 17 | Oie, non farcie Prêt à cuire, assaison- né | Faitout sans cou- vercle | 2,5-3,5 kg Poids de l'oise | non | 2 | - |
| N° | Plats | Vaissette | Fourchette de poids Poids de réglage | Ajouter du li- quide | Hau- teur d'en- four- ne- ment | Remarques |
| 18 | Rôti de bœuf à braïser par ex. entrecôte, ma- creuse ou rôti mariné | Faitout avec cou- vercle | 0,5-2,5 kg Poids de la viande | Couvir presque en- tièrement la viande avec du liquide | 2 | Ne pas saisir la viande au préalable |
| 19 | Rosbif, à point Prêt à cuire, assaison- né | Faitout sans cou- vercle | 0,5-2,5 kg Poids de la viande | non | 2 | À poser dans le réci- pient, le côte gras vers le haut Ne pas saisir la viande au préalable |
| 20 | Paupiettes de bœuf Farcies de légumes ou de viande | Faitout avec cou- vercle | 0,5-2,5 kg Poids de toutes les paupiettes far- cies | Recouvrir presque en- tièrement les paupiettes, par ex. avec du bouillon ou de l'eau | 2 | Ne pas saisir la viande au préalable |
| 21 | Rôti de viande haché, frais Haché à base de viande de bœuf, de porc ou d'agneau | Faitout avec cou- vercle | 0,5-2,5 kg Poids du rôti | non | 2 | Ne pas saisir la viande au préalable |
| 22 | Gigot d'agneau, à point Sans os, assaisonné | Faitout avec cou- vercle | 0,5-2,5 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu'à 250 g de légumes | 2 | Ne pas saisir la viande au préalable |
| 23 | Gigot d'agneau, bien cuit Sans os, assaisonné | Faitout avec cou- vercle | 0,5-2,5 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu'à 250 g de légumes | 2 | Ne pas saisir la viande au préalable |
| 24 | Rôti de veau, persillé Par ex. dos ou rum- steck | Faitout avec cou- vercle | 0,5-3,0 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu'à 250 g de légumes | 2 | Ne pas saisir la viande au préalable |
| 25 | Rôti de veau, maîgre Par ex. fillet ou noix | Faitout avec cou- vercle | 0,5-2,5 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu'à 250 g de légumes | 2 | Ne pas saisir la viande au préalable |
| 26 | Cuissoit de chevreuil Sans os, salé | Faitout avec cou- vercle | 0,5-2,0 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu'à 250 g de légumes | 2 | - |
| 27 | Lapin, entierPrêt à cuire, assaison- né | Faitout avec cou- vercle en verre | 1,0-2,5 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu' qu'à 250 g de légumes | 2 | - |
| 28 | Rôti d'échine de porcSans os, assaisonné | Faitout avec cou- vercle en verre | 0,5-3,0 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu' qu'à 250 g de légumes | 2 | Ne pas saisir la viande au préalable |
| 29 | Rôti de porc aveccroûtePar ex. épale, assai- sonnée et couenne en- taillée | Faitout avec cou- vercle en verre | 0,5-3,0 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu' qu'à 250 g de légumes | 2 | Àposer dans un réci- pient, le côte gras vers le haut, bien sa- ler la couenne |
| 30 | Rôti de filet de porcAssaisonné | Faitout avec cou- vercle en verre | 0,5-2,5 kg Poids de la viande | Recouvrir le fond du fai- tout, éven- tuellesment ajouter jusqu' qu'à 250 g de légumes | 2 | Ne pas saisir la viande au préalable |
10.3 Préparer les mets pour un programme
Utilisez des aliments frais, de préférence à la température du réfrigérateur. Utilisez des mets surgelés sortant directement du congélateur.
- Pesez les mets. Vous devez connaître le poids du mets pour régler correctement le programme.
- Placez le mets dans le récipient.
- Placez le récipient sur la grille. Enfournez toujours le récipient dans le four froid.
10.4 Régler un programme
L'appareil sélectionne le mode de cuisson, la température et la durée optimaux. Vous devez uniquement régler le poids.
Remarques
Le poids peut uniquement être réglé dans la plaque prévue. - Après le démarrage du programme, vous ne pouvez plus modifier le programme ni le poids.
- Réglez Programme à l'aide du sélecteur de fonction.
- Réglez le programme souhaité à l'aide de la touche — ou +.
- Réglez le poids de votre mets à l'aide du thermostat. Réglez toujours le poids immédiatement supérieur.
- Pour interroger la durée du programme, appuyez sur la touche . La durée ne peut pas être modifiée. Pour certains programmes, vous pouze différer la fin à l'aide de la touche
→ "Réglage de la fin", Page 12
Le programme démarre et la durée s'écoule au bout de quelques secondes. - Une fois le programme terminé, un signal retentit et l'affichage indique la durée sur zéro.
- Lorsque le programme est terminé :
Pour arrêter le signal prématurément, appuyez sur n'importe quelle touche. Pour régler de nouveau une durée de cuisson, appuyez sur la touche +. L'appareil continuera à chauffer avec le réglage du programme. Lorsque vos mets sont prêts, éteignez l'appareil.
11 Sécurité enfants
Protégez votre appareil, afin que les enfants ne poussent pas l'allumer par mégarde ou en modifier les réglages.
Remarque : Vous pouvez modifier dans les réglages de base → Page 17 la possibilité d'utiliser ou non la fonction de sécurité enfants.
11.1 Activation et désactivation de la sécurité enfants
Condition : Le sélecteur de fonction est sur la position zéro.
Pour activer la sécurité enfants, maintenez la touche enfoncée jusqu'à ce que « sécurité enfants » apparaisse.
- Pour désactiver la sécurité enfants, maintenez la touche ≈ enforcée jusqu'à ce que ≈ disparaisse de l'affichage.
12 Mode sabbat
La fonction Sabbat vous permet de régler une durée supérieure à 70 heures. Les aliments peuvent être conservés au chaud entre 85°C et 140°C. Convection naturelle, sans qu'il soit nécessaire d'allumer ou d'éteindre l'appareil.
Remarques
Si vous ouvrez la porte de l'appareil en cours de fonctionnement, l'appareil ne interrupts pas son fonctionnement. - À propos le démarrage, vous ne pouvez plus modifier ni interrompre le mode Sabbat. - Vous ne pouvez pas différer la fin du mode Sabbat.
Condition : Le mode Sabbat est activé dans les réglages de base.
→ "Réglages de base", Page 17
- Réglez le programme à l'aide du sélecteur de fonction. Sappaatt.
- Réglez la température à l'aide du sélecteur de température.
- Appuyez sur la touche à plusieurs reprises jusqu'à ce qu'il apparaisse.
- Réglez la durée à l'aide de la touche — ou +. L'appareil commence à chauffer après quelques secondes et la durée s'écoule.
- Une fois la durée éçoulée, la durée indiquée est zéro. L'appareil cesse de chauffer et réagit de nouveau comme d'habitude lorsqu'il n'est pas en mode Sabbat.
- Éteignez l'appareil.
L'appareil s'éteint automatiquement après environ 10 à 20 minutes.
13 Réglages de base
Vous pouvez modifier les réglages de base de votre appareil en fonction de vos besoins.
13.1 Aperçu des réglages de base
Vous trouvez ici un aperçu des réglages de base et des réglages usine. Les réglages de base sont en fonction de l'équipement de votre appareil.
| Affichage | Réglage de base | Choix |
| c 0 1 | Durée du signal après écoulement d'une du- réée ou du temps du minuteur | 1 = 10 secondes2 = 30 secondes13 = 2 minutes |
| c 0 2 | Temps d'attente jusqu'à ce qu'un réglage soit validé | 1 = 3 secondes12 = 6 secondes3 = 10 secondes |
| c 0 3 | Tonalité des touches lors de l'effleurement d'une touche | 0 = arrêt1 = marche1 |
| c 0 4 | Luminosité de l'éclairage de l'affichage | 1 = nombre2 = moyen13 = intense |
| c 0 5 | Affichage de l'heure | 0 = masquer l'heure1 = afficher l'heure1 |
Réglages d'usine (peuvent varier selon l'appareil)
Selon l'équipement de l'appareil
| Affichage | Réglage de base | Choix |
| c 06 | Sécurité enfants régable | Ø = non
Ø = oui1
Ø = oui, avec système de verrouillage de la porte |
| c 07 | Éclairage du compartment de cuisson en fonctionnement | Ø = non
Ø = oui1 |
| c 08 | Temps de poursuite du ventilateur de refroidissement | Ø = court
Ø = moyen1
Ø = long
Ø = extra long |
| c 09 | Rails téléscopiques post-équipés2 | Ø = non1 (en cas de supports et extraction simple)
Ø = oui (en cas d'extraction double et triple) |
| c 10 | Mode Sabbat disponible | Ø = non1
Ø = oui |
| c 12 | Chauffage rapide automatique à partir de 200 °C2 | Ø = non
Ø = oui1 |
| c 13 | Réinitialiser toutes les valeurs sur les ré-glages d'usine | Ø = non1
Ø = oui |
| 1 Réglages d'usine ( peut varier selon l'appareil) |
| 2 Selon l'équipment de l'appareil |
Condition : l'appareil est éteint.
- Maintenez enfoncée la touche pendant environ 4 secondes. Le premier réglage de base apparait, par ex. c012.
- Modifiez le réglage à l'aide du thermostat.
- Passez au réglage de base suivant à l'aide de la touche — ou +.
- Pour mémoriser les modifications, maintenez la touche © enfoncée pendant environ 4 secondes.
Remarque : Vos modifications des réglages de base sont conservées après une panne de courant.
13.3 Annuler la modification des réglages de base
Tourner le sélecteur des fonctions. - Toutes les modifications seront rejetées et ne seront pas mémorisées.
14 Nettoyage et entretien
Pour que votre appareil reste longtemps opérationnel, nettoyez-le et entretenez-le avec soin.
Afin d’éviter d’endommager les différentes surfaces de l’appareil, n’utilisez pas de produits de nettoyage inappropriés.
Avertissement - risque d'électrocution!
L'infiltration d'humidité peut occasionner un choc électrique.
- Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l'appareil.
Attention!
Des produits de nettoyage inappropriés endommagent les surfaces de l'appareil. - N'utilisez pas de produits de nettoyage agressifs ou abrasifs.
Produits de nettoyage appropriés
Utilisez uniquement des produits de nettoyage adaptés pour les différentes surfaces de votre appareil.
N'utilisez pas de produits de nettoyage fortement alcoolisés. N'utilisez pas de tampon abrasif ni d'éponge en laine d'acier. N'utilisez pas de nettoyant spécial pour le nettoyage à chaud.
L'application de produit de nettoyage pour four dans le compartiment de cuisson chaud endommage l'email.
N'utilisez jamais de produit de nettoyage pour four dans un compartiment de cuisson chaud. - Avant le prochain chauffage, retirez complètement les résidus du compartiment de cuisson et de la porte de l'appareil.
Les lavettes éponges neuves contiennent des résidus de la fabrication.
- Lavez soigneusement les lavettes éponges neuves avant de les utiliser.
Suivez les instructions de nettoyage de l'appareil.
→ "Nettoyer l'appareil", Page 20
Façade de l'appareil
| Surface | Produits de nettoyage appropriés | Remarques |
| Acier inox | ■ Produit de nettoyage chaud
■ Produits d'entretien spéciaux pour les surfaces chaudes en acier inox | Afin d'éviter la corrosion, éliminez immédiatement les taches de calcaire, degraissé, d'amidon et de protéines des surfaces en acier inox.
Appliquez une fine pellicule de produit d'entretien pour acier inox. |
| Surfaces laquées ou en plastique par ex. bandeau de commande | ■ Produit de nettoyage chaud | N'utilisez pas de nettoyant pour vitres ni de racloirs à verre. |
Porte de l'appareil
| Surface | Produits de nettoyage appropriés | Remarques |
| Vitres de la porte | Produit de nettoyage chaud | N'utilisez pas de racloir à verre ni d'éponce spirale inox. Conseil : Déposez les vitres de la porte pour un nettoyage approfon-di. → "Porte de l'appareil", Page 24 |
| Recouvrement de la porte | En acier inox : Nettoyant pour inox En plastique : Produit de nettoyage chaud | N'utilisez pas de nettoyant pour vitres ni de racloirs à verre. Conseil : Retirez le recouvrement de la porte pour un nettoyage ap-profondi. → "Porte de l'appareil", Page 24 |
| Poinnée de porte | Produit de nettoyage chaud | Pour éviter les taches indélébiles, retirez immédiatement le détar-trant de la poignée de la porte. |
| Joint de porte | Eau chaude additionnée de produit à vais-selle | Ne les enlevez pas et ne les retirez pas. |
| Surface | Produits de nettoyage appropriés | Remarques |
| Surfaces émailées | Produit de nettoyage chaudEau vinaigréeNettoyants pour four | En cas de fort encrassement, faites tremper les salissures et utilisez une Brosse ou une éponge spirale inox.Pour sécher le compartment de cuisson après le nettoyage, laissez la porte de l'appareil ouverte.Conseil : Utilisez de préférence la fonction de nettoyage.→ "Autonettoyage ", Page 20RemarquesL'émail est cuit à des températures très élevées, ce qui entraîne de légères différences de couleur. Elle n'aftece pas la fonctionnalité de l'appareil.Les bords de plaques minces ne peuvent pas être émailés complètement et peuvent être rugueux. La protection contre la corrosion n'en est pas compromise.Une couche blanche se forme sur les surfaces émailliées à cause des résidus alimentaires. Cette couche n'entraîne aucun risque pour la santé. Elle n'aftece pas la fonctionnalité de l'appareil.Vous pouvez eliminer les résidus avec de l'acide citrique. |
| Couvercle en verre de la lampe du four | Produit de nettoyage chaud | En cas de fort encrassement, utilisez un nettoyant pour four. |
| Supports | Produit de nettoyage chaud | En cas de fort encrassement, faites tremper les salissures et utilisez une Brosse ou une éponge spirale inox.Conseil : Pour le lavage, retirez les supports.→ "Supports", Page 22 |
| Système téléspique | ■ Eau chaude additionnée de produit à vais-selle | En cas de fort encrassement, utilisez une Brosse.Afin de ne pas éliminer la graisse de lubricification, nettoyez les rails téléspociques en position rentrée.Ne les passez pas au lave-vaissselle.Conseil : Pour le lavage, retirez le système téléscopique.→ "Supports", Page 22 |
| Accessoires | ■ Produit de nettoyage chaud■ Nettoyants pour four | En cas de fort encrassement, faites tremper les salissures et utilisez une Brosse ou une éponge spirale inox.Les accessoires émailrés vont au lave-vaissselle. |
14.2 Nettoyer l'appareil
Afin d'éviter d'endommager l'appareil, nettoyez-le uniquement comme indiqué et avec des produits de nettoyage appropriés.
Avertissement - risque de brûlures!
Pendant leur utilisation, l'appareil et ses pièces accessibles deviennent très chauds.
Il convient d'être prudent afin d’éviter tout contact avec les résistances chauffantes. - Veuillez tenir à l’écart les enfants âgés de moins de 8 ans.
Avertissement - risque d'incendie!
Les résidus alimentaires, la graisse et le jus de roiti peuvent s'enflammer.
- Avant utilisation, stérilisez les grosses salissures présentes dans le compartiment de cuisson, sur les résistances de chauffe et sur les accessoires.
Condition : Respectez les instructions relatives aux produits de nettoyage.
→ "Produits de nettoyage", Page 18
- Nettoyez l'appareil avec de l'eau chaude additionnée de produit à vaisselle et une lavette.
Pour certaines surfaces, vous pouvez utiliser des produits de nettoyage alternatifs.
→ "Produits de nettoyage appropriés", Page 18
- Séchez avec un chiffon doux.
15 Autonettoyage
La fonction de nettoyage Autonettoyage nettoie le compartiment de cuisson presque automatiquement. Nettoyez le compartiment de cuisson avec cette fonction de nettoyage tous les 2 ou 3 mois. Si nécessaire, vous pouvez utiliser la fonction de nettoyage plus souvent. La fonction de nettoyage consomme env. 2,5 - 4,8 kWh.
15.1 Préparer l'appareil pour la fonction de nettoyage
Afin d'obtenir un bon résultat de nettoyage, préparez l'appareil avec soin.
Avertissement - risque d'incendie!
Les objets inflammables stockés dans le compartiment de cuisson peuvent prendre feu.
- N'entreposez jamais d'objets inflammables dans le compartiment de cuisson. En cas d'émission de fumée, éteignez l'appareil ou débranchez la prise et gardez la porte fermée pour étouffer les flammes qui pourraient être présentes.
Le jus de cuisson, la graisse et les restes de nourriture épars peuvent s'enflammer au cours de la fonction de nettoyage.
- Avant chaque démarrage de la fonction de nettoyage, enlevez les grosses salissures générées dans le compartiment de cuisson.
- Ne nettoyez jamais les accessoires en même temps.
L'extérieur de l'appareil devient très chaud lors de la fonction de nettoyage.
- N'accrochez jamais d'objet inflammable, tel qu'un torchon à vaisselle, à la poignée de la porte.
- Gardez la façOn de l'appareil dégagée. Éloignez les enfants.
Si le joint de porte est endommagé, une intense chaleur s'échappe au niveau de la porte.
- Ne récurez pas les joints et ne les retirez pas.
- N'utilisez jamais l'appareil avec un joint endommagé ou sans joint.
- Sortez les accessoires et les ustensiles du de cuisson.
- Décrochez les supports et retirez-les du compartiment de cuisson.
- Éliminez les grosses salissures générées dans le compartiment de cuisson.
- Nettoyez l'intérieur de la porte de l'appareil et les bords du compartiment de cuisson au niveau du joint de porte à l'aide d'une solution détergente et d'un chiffon doux.
Ne récurez pas les joints de porte et ne les frottez pas.
Retirez les salissures tenaces sur la vitre intérieure de la porte avec un produit de nettoyage pour four.
- Retirez les objets du compartiment de cuisson. Le compartiment de cuisson doit être vide.
15.2 Régler la fonction de nettoyage
Aérez la cuisine tant que la fonction de nettoyage est en marche.
Avertissement - risque de préjudice pour la santé !
La fonction de nettoyage chauffe le compartiment de cuisson à une très forte température, pour que les résidus provenant du rotissage, des grillades et de la cuisson soient réduits en cendres. Des fumées sont en même temps libérées et risquent d'irriter les muqueuses.
- Pendant la fonction de nettoyage, aérez largement la cuisine.
- Ne restez pas longtemps dans la pièce. Éloignez les enfants et les animaux.
Avertissement - risque de brûlures!
Le compartiment de cuisson devient très chaud pendant la fonction de nettoyage.
N'ouvre jamais la porte de l'appareil. Laissez l'appareil refroidir. Éloignez les enfants.
L'extérieur de l'appareil devient très chaud lors de la fonction de nettoyage.
- Ne touchez jamais la porte de l'appareil. Laissez l'appareil refroidir. Éloignez les enfants.
Remarque: L'ampoule du four ne s'allume pas pendant la fonction de nettoyage.
Condition : Préparez l'appareil pour la fonction de nettoyage. Page 20
- Réglez Autonettoyage à l'aide du sélecteur de fonction.
- Réglez la position nettoyage à l'aide du sélecteur de température.
| Position nettoyage | Dégré de nettoyage | Durée en heures |
| 1 | faible | env. 1h15 |
| 2 | Moyen | env. 1h30 |
| 3 | Fort | env. 2h00 |
Sélectionnez une position nettoyage plus élevée pour les salissures plus importantes ou plus anciennes.
La durée ne peut pas être modifiée.
La fonction de nettoyage démarre et la durée s'écoule au bout de quelques secondes. Pour votre sécurité, la porte de l'appareil se verrouille à partir d'une certaine température. L'affiche indique la. Une fois la fonction de nettoyage terminée, un signal retentit et l'affichage indique la durée sur zéro. 3. Éteignez l'appareil. Lorsque l'appareil a suffisamment refroidi, la porte de l'appareil se déverrouille et disparaît. 4. Rendre l'appareil prêt à l'emploi. → Page 21
15.3 Rendre l'appareil prêt à fonctionner après la fonction de nettoyage
- Laissez l'appareil refroidir.
- Essuyez les cendres restantes dans le dé de cuisson et au niveau de la porte de l'appareil avec un chiffon humide.
- Retirez les dépôts blancs avec de l'acide citrique. Remarque : Des dépôts blanchâtres peuvent se former sur les surfaces émailées en cas d'encrassement important. Ces résidus d'aliments ne présentent aucun risque. Ils ne compromettent pas le fonctionnement de l'appareil.
- Accrochez les supports.
16 Aide au nettoyage humidclean
La fonction d'aide au nettoyage est une alternative rapide pour nettoyer le compartiment de cuisson. L'aide au nettoyage ramollit les salissures en faisant évaporer le produit de nettoyage. Les saletés peuvent ensuite s'enlever plus facilement.
Avertissement - risque de brûlure!
La présence d'eau dans un compartiment de cuisson chaud peut générer de la vapeur d'eau chaude. - Ne jamais verser d'eau dans le compartiment de cuisson chaud.
Condition : Le compartiment de cuisson est complètement refroidi.
- Retirez les accessoires du compartiment de cuisson.
- Mélangez 0,4 litre d'eau avec une goutte de produit à vaisselet. Versez le mélange au milieu du fond du compartiment de cuisson. N'utilisez pas d'eau distilled.
- Réglez le mode de cuisson Chaleur de sole à l'aide du sélecteur de fonction.
- Réglez 80°C à l'aide du sélecteur de température.
- Appuyez sur la touche jusqu'à ce que apparaisse.
- Réglez la durée à l'aide de la touche — ou + sur 4 minutes. L'appareil commence à chauffer après quelques secondes et la durée s'écoule. Dès que la durée est écoulée, un signal retentit et la durée affichée indique zéro.
- Arrêtez l'appareil et laissez refroidir le compartiment de cuisson pendant environ 20 minutes.
Attention!
La présence prolongée d'humidité dans le compartiment de cuisson entraîne la formation de corrosion.
- À l'aide au nettoyage, essuyez le compartiment de cuisson et laissez-le sécher complètement.
Condition: Le compartiment de cuisson est refroidi.
- Ouvrez la porte de l'appareil et retirez l'eau résiduelle à l'aide d'une lavette éponge absorbante.
- Nettoyez les surfaces lisses du compartiment de cuisson avec une lavette ou une brosse douce. Vous pouvez retirer les résidus tenaces à l'aide d'une spirale à récurer en inox.
- Retirez les traces de calcaire avec un chiffon trempé dans du vinaigre. Enfin, rincez à l'eau claire et séchez en frottant avec un chiffon doux, également sous les joints de porte.
- Une fois que le compartiment de cuisson est suffisamment nettoyé :
Pour laisser sécher le compartiment de cuisson, ouvre la porte de l'appareil en position de crantage (environ à ) pendant environ 1 heure. Pour faire sécher rapidement le compartiment de cuisson, faites chauffer l'appareil environ 5 minutes à 50° C avec Chaleur tournante 3D.
17 Supports
Pour nettoyer les supports et le compartiment de cuisson ou pour changer les supports, vous pouvez les décrocher.
Avertissement - risque de brûlures !
Les supports deviennent très chauds.
- Ne touchez jamais les supports chauds. Laissez toujours l'appareil refroidir. Éloignez les enfants.
- Soulevez légèrement le support à l'avant ① et décrochez-le ②.
- Tirez le support vers l'avant ③ et retirez-le.
- Nettoyez le support.
→ "Produits de nettoyage", Page 18
Remarques
- Les supports s'adaptent uniquement à droite ou à gauche. Veillez pour les deux rails téléscopiques à ce qu'ils puissent être tirés vers l'avant.
- Insérez d'abord le support au milieu de la prise arrêtée ① jusqu'à ce qu'il repose contre la paroi du compartiment de cuisson, puis poussez-le vers l'arrière ②.
- compartiment de cuisson, puis poussez-le vers le bas ④.
Avertissement - risque de brûlures !
Les supports deviennent très chauds.
- Ne touchez jamais les supports chauds. Laissez toujours l'appareil refroidir. Éloignez les enfants.
Attention!
Les surfaces autonettoyantes du compartiment de cuisson peuvent être endommagées lorsque vous décrochez et accrochez les rails téléscopiques.
- Décrochez d'abord les supports avant de décrocher ou d'accrocher les rails téléscopiques.

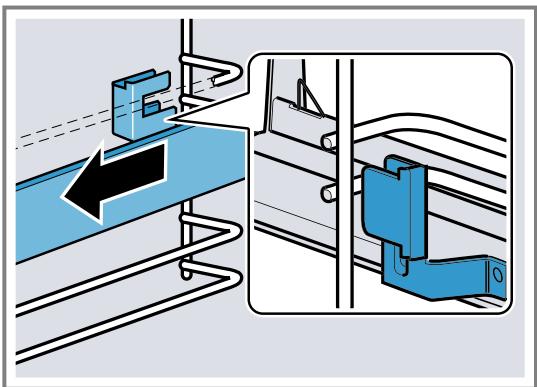

Remarques
- Selon le type d'appareil, vous devez ajuster les réglages de base pour les sorties téléscopiques sur les appareils avec supports et rails téléscopiques. → "Réglages de base", Page 17
- Si nécessaire, vous pouvez équiper tous les niveaux d'un rail téléscopique.

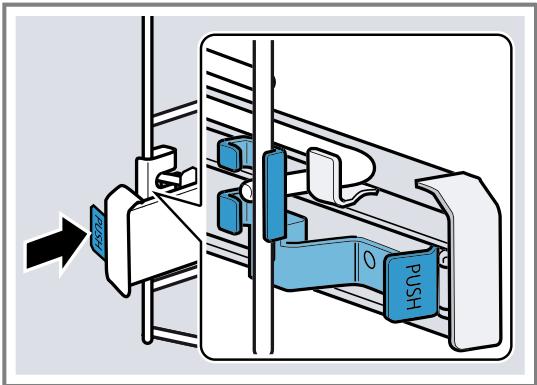

- Appuyez sur l'inscription PUSH derrière le rail et poussez le rail vers l'arrière.
- Maintenez PUSH enfoncé ① et faites pivoter le rail vers l'extérieur ②.
- Tirez le rail vers l'avant jusqu'à ce que la fixation de derrière soit décrochée.
- Retirez le rail télescopique.
- Nettoyez le rail téléscopique.
→ "Produits de nettoyage", Page 18

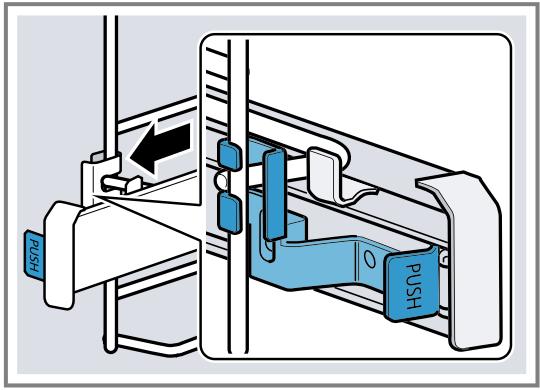

17.4 Accrocher le rail télescopique
Remarque: Les rails téléscopiques s'adaptent uniquement à droite ou à gauche. Lors de l'accrochage, veillez à ce qu'ils puissent être tirés vers l'avant.
- Insérez le rail téléscopique entre les deux barres.
- Introduisez la fixation a entre la barre inférieure et la barre supérieure.
- Maintenez PUSH enfoncé ① et faites pivoter le rail télescopique vers l'intérieur jusqu'à ce que la fixation ② se trouve à l'avant entre les deux barres ②. - Relâchez PUSH.
La fixation s'enclenche.
- Tirez le rail jusqu'en butée et insérez-le à nouveau.
18 Porte de l'appareil
Pour que votre appareil reste longtemps beau et opérationnel, vous pouvez décrocher la porte de l'appareil et le nettoyer.
Avertissement - risque de blessure!
Certaines pièces situées à l'intérieur de la porte de l'appareil peuvent avoir des arêtes coupantes.
- Portez des gants de protection. Les charnières de la porte de l'appareil bougent à l'ouverture et à la fermeture de la porte et vous pouvez vous pincer.
- Ne jamais METTRE les doigts dans la zone des charnières.
- Ouvrez complètement la porte de l'appareil et poussez-la vers l'appareil.
2. Avertissement - risque de blessure!
Les charnières peuvent se fermer violemment si elles ne sont pas bloquées.
Veillez à ce que les leviers de verrouillage soient toujours entièrement fermés ou bien entièrement ouverts lors du décrochage de la porte de l'appareil.
Ouvrez le levier de verrouillage des charnières gauche et droite.
Lever de verrouillage ouvert
La charnière est sécurisée et ne peut pas se refermer.
Lever de verrouillage fermé
La porte de l'appareil est bloquée et ne peut pas être décrochée.
Les leviers de verrouillage sont ouverts. Les charnières sont sécurisées et ne peuvent pas se refermer.

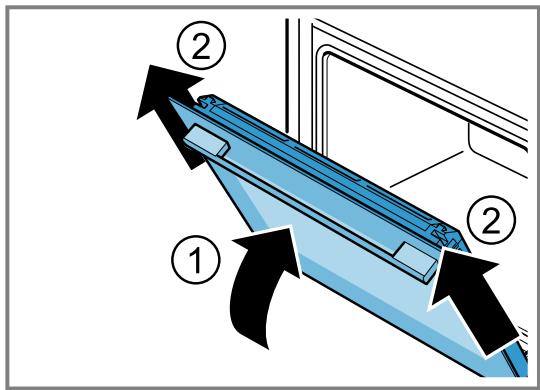

- Fermez la porte de l'appareil jusqu'en butée ①. Saisissez la porte de l'appareil à l'aide des deux mains à gauche et à droite et tirez-la vers le haut ②.
- Placez la porte de l'appareil avec précaution sur une surface plane.
Avertissement - risque de blessure!
Les charnières de la porte de l'appareil bougent à l'ouverture et à la fermeture de la porte et vous pouvez vous pincer. - Ne jamais METTEZ les doigts dans la zone des charnières. Les charnières peuvent se fermer violemment si elles ne sont pas bloquées. Veillez à ce que les leviers de verrouillage soient toujours entièrement fermés ou bien entièrement ouverts lors du décrochage de la porte de l'appareil. 1. Remarque : Assurez-vous que la porte de l'appareil n'oppose pas de résistance sur les charnières lorsque vous la poussez. Si vous sentez une résistance, vérifiez que vous appuyez sur la bonne ouverture.
Faites glisser la porte de l'appareil verticalement sur les deux charnières. Poussez la porte de l'appareil jusqu'en butée.
- Appuyez sur le rebord de la porte avec les deux mains en haut à gauche et à droite pour vérifier si la porte de l'appareil est bien enfoncée jusqu'en butée.
- Ouvrez complètement la porte de l'appareil.
- Refermez le levier de verrouillage des charnières gauche et droite.
Les leviers de verrouillage sont fermés. La porte de l'appareil est bloquée et ne peut pas être décrochée. 5. Fermez la porte de l'appareil.
Avertissement - risque de blessure!
Les charnières de la porte de l'appareil bougent à l'ouverture et à la fermeture de la porte et vous pouvez vous pincer.
- Ne jamais mettre les doigts dans la zone des charnières.
Certaines pièces situées à l'intérieur de la porte de l'appareil peuvent avoir des arêtes coupantes.
- Portez des gants de protection.
- Ouvrez légèrement la porte de l'appareil.

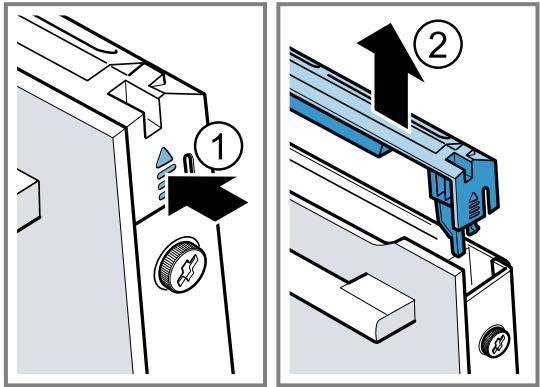

- Appuyez sur le recouvrement de la porte à gauche et à droite à l'extérieur de la porte de l'appareil ① jusqu'à ce qu'il se débloque.
- Enlevez le recouvrement de la porte ②.
- Nettoyez le recouvrement de la porte. → « Produits de nettoyage appropriés », Page 18

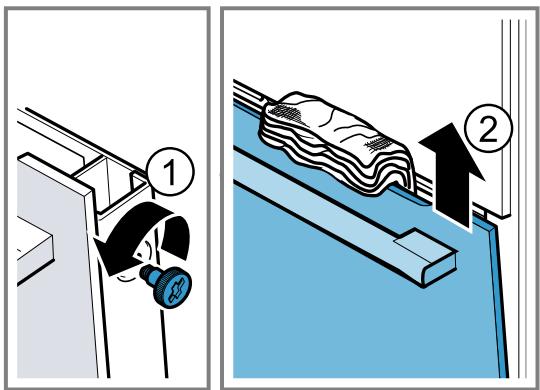

- Desserrer les vis à gauche et à droite de la porte de l'appareil ① et les retirer

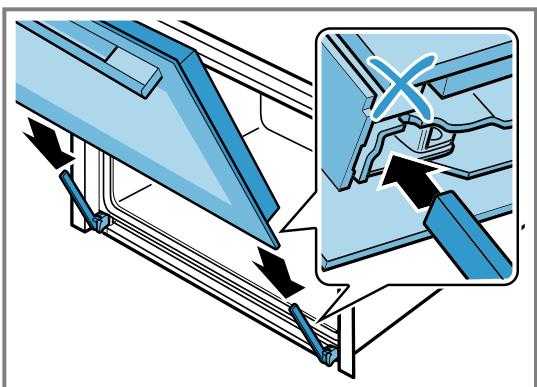

- Coincez un torchon plié plusieurs fois contre la porte de l'appareil. Extrayez la vitre frontale par en haut ②.
- Extrayez la vitre frontale par en haut et déposez-la sur une surface plane, la poignée de porte orientée vers le bas.
- Poussez la vitre intermédiaire contre l'appareil d'une main tout en poussant les fixations à de gauche et de droite vers le haut. Ne retirez pas les fixations à.
- Retirez la vitre intermédiaire.
- AVERTISSEMENT - Risque de blessure!
Un verre de porte d'appareil rayé peut se fendre.
- N'utilise pas de nettoyants abrasifs ni de racloirs métalliques tranchants pour nettoyer la vitre de la porte du four, car ils peuvent rayer la surface.
Nettoyez toutes les vitres de la porte des deux côtés avec un nettoyant pour vitres et un chiffon doux.
11. Nettoyez la porte de l'appareil.
→ "Produits de nettoyage appropriés", Page 18
- Séchez les vitres de la porte et remettez-les en place. "Monter les vitres de la porte", Page 26
AVENTISSEMENT - Risque de blessure!
Les charnières de la porte de l'appareil bougent à l'ouverture et à la fermeture de la porte et vous pouvez vous pincer.
- Ne jamais mettre les doigts dans la zone des charnières. Certaines pièces situées à l'intérieur de la porte de l'appareil peuvent avoir des arêtes coupantes.
- Portez des gants de protection.
- Tournez la vanne intermédiaire jusqu'à ce que la flèche [2] soit en haut à droite.
- Introduisez la vitre intermédiaire en bas dans la fixation [1] puis appuyez sur le haut en maintenant la pression.
- Appuyez sur les fixations de gauche et de droite vers le bas jusqu'à ce que la vitre intermédiaire soit serrée ②.

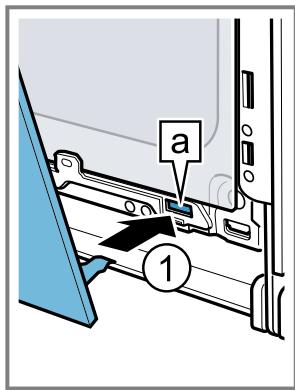

- Accrochez la vitre frontale en bas dans les fixations de gauche et de droite a ①.

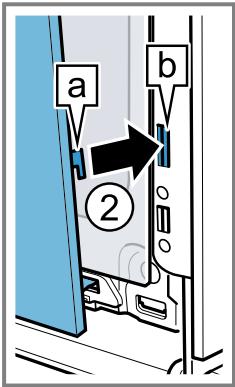

- Appuyez sur la vitre frontale vers l'appareil jusqu'à ce que les crochets de gauche et de droite a soient en face du receptacle b ②.

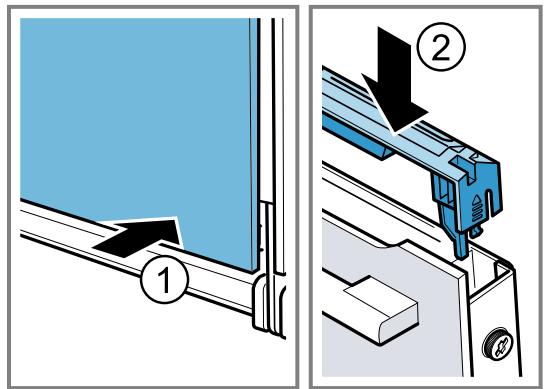

- Appuyez la vitre frontale en bas ① jusqu'à ce qu'elle s'encliquette de manière audible.
- Rouvrir légèrement la porte de l'appareil et retirez le torchon.
- Revissez les vis à gauche et à droite de la porte de l'appareil.
- Posez le recouvrement de la porte et appuyez ② jusqu'à ce qu'il s'enclenche de manière audible.
- Fermez la porte de l'appareil.
Remarque : Utilisez le compartiment de cuisson uniquement lorsque les vitres de la porte sont correctement installées.
19 Dépannage
Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.
Avertissement - risque de blessure!
Les réparations non conformes sont dangereuses.
Seul un personnel qualifié est en droit d'effectuer des réparations sur l'appareil. - Si l'appareil est défectueux, appeler le service après-vente.
Avertissement - risque d'électrocution!
Les réparations non conformes sont dangereuses.
Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. - Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. En cas d'endommagement du cordon d'alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
| Défaut | Cause et dépannage |
| L'appareil ne fonctionne pas. | Le fusible dans le coffret à fusibles s'est déclenché.
► Vérifiez le fusible dans le boîtier à fusibles. |
| L'alimentation électrique est tombée en panne.
► Vérifiez si l'éclairage du compartment ou d'autres apparêils dans la pièce. |
| L'appareil neCHAFFE pas, deux points clignotent à l'affichage et un d's'affiche. | Le mode démo est activé.
1. Débranchez brièvement l'appareil du réseau électrique en désarmant le fusible dans le boîtier à fusibles, puis en le réarmant.
2. Désactivez le mode démonstration dans les 5 minutes en modifiant le dernier réglage de base (selon le type d'appareil c 13 ou c 14) sur la valeur d.
→ "Réglages de base", Page 17 |
| La portede l'appareil ne peut pas être ou-verte, ≈ s'allume. | La sécurité enfants verrouille la portede l'appareil.
► Désactivez la sécurité enfants à l'aide de la touche ≈.
→ "Sécurité enfants", Page 17 |
| La portede l'appareil ne peut pas être ou-verte, ≈ s'allume. | La fonction de nettoyage verrouille la portede l'appareil.
► Laissez refroidir l'appareil jusqu'à ce que d disparaisse.
→ "Autonettoyage", Page 20 |
| L'heure clignote à l'écran. | L'alimentation électrique est tombée en panne.
► Réglez à nouveau l'heure.
→ "Réglage de l'heure", Page 13 |
| L'heure n'apparait pas lorsque l'appareil est étant. | Le réglage de base a été modifié.
• Modifie le réglage de base concernant l'affichage de l'heure.
→ "Régliages de base", Page 17 |
| Le symbole ≈ s'al-lume et il est impos-sible de régler l'appa-reil. | La sécurité enfants est activée.
• Désactivez la sécurité enfants à l'aide de la touche ≈.
→ "Sécurité enfants", Page 17 |
| h clignote et l'appa-reil ne démarre pas. | Le compartmentement de cuisson est trop chaud pour le fonctionnement sélectionné.
1. Éteignez l'appareil et laissez-le refroidir.
2. Redémarrez-le. |
| L'affichage indique F B. | La durée de fonctionnement maximale est atteinte. Pour éviter un fonctionnement continu in-volonteaire, l'appareil s'arrête automatiquement de chauffer après plusieurs heures si les ré-glages sontinchangés.
• Éteignez l'appareil.
Si besoin, vous pouvez de nouveau procéder aux réglages.
Conseil : Pour éviter que l'appareil ne s'éteigne de manière intempéstive lorsque les temps de préparation sont très longs, réglez une durée.
→ "Fonctions de temps", Page 12 |
| Une notification avec E, par ex. E05-32 ap-paraît. | Défautlectronique
1. Appuyez sur la touche ⊙.
- Si nécessaire, réglez à nouveau l'heure.
• Si le défaut était unique, le message d'erreur disparait.
2. Si le message d'erreur réapparaît,appelez le service après-vente. Indiquez le message d'erreur exact et le nombre de produit (E-Nr.) de votre apparueil.
→ "Service après-vente", Page 29 |
19.2 Remplacer la lampe du four
Si l'éclairage du compartiment de cuisson est déficient, remplacez la lampe du four.
Remarque : Des ampoules halogènes de 230 V, 40 W sont en vente dans le commerce spécialisé ou auprès du service après-vente. Utilisez exclusivement ces ampoules. Utilisez uniquement un chiffon propre et sec pour toucher les nouvelles ampoules halogènes. Cela prolonge la durée de vie de l'ampoule.
Avertissement - risque de brûlures !
Pendant leur utilisation, l'appareil et ses pièces accessibles deviennent très chauds.
Il convient d'être prudent afin d'éviter tout contact avec les résistances chauffantes. - Veuillez tenir à l'écart les enfants âgés de moins de 8 ans.
Avertissement - risque d'électrocution!
Lors du remplacement de la lampe, les contacts de la douille d'ampoule sont sous tension.
- Avant de changer la lampe, assurez-vous que l'appareil est éteint pour éviter tout risque de choc électrique.
- De plus, débranchez la fiche secteur ou coupez le fusible dans le boîtier à fusibles.
Conditions
L'appareil est débranché du réseau électrique. Le compartiment de cuisson est refroidi. Pour le remplacement, une nouvelle ampoule halogène est disponible.
- Pour éviter tout endommagement, placez un torchon dans le compartiment de cuisson.
- Dévissez le couvercle en verre en tournant vers la gauche ①.
- Retirez l'ampoule halogène sans tourner ②.
- Insérez la nouvelle ampoule halogène et enoncez-la fermement dans la douille. Veillez à la position des goupilles.
- Selon le type d'appareil, le couvercle en verre est équipé d'un anneau d'étanchéité. Posez l'anneau d'étanchéité.
- Revissez le couvercle en verre.
- Retirez le torchon du compartiment de cuisson.
- Raccordez l'appareil au secteur.
20 Mise au rebut
Apprenez comment mettre au rebut correctement les appareils usagés.
20.1 Mettre au rebut un appareil usage
La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.
- Débrancher la fiche du cordon d'alimentation secteur.
- Couper le cordon d'alimentation secteur.
- Éliminez l'appareil dans le respect de l'environnement.
Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收请注意，我将根据给定的规则进行文本校对：
Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.
请确认是否需要进一步修改。
21 Service après-vente
Si vous avez des questions, si vous n'avez pas réussi à remédier par vous-même à un dérangement qui affecte l'appareil ou si l'appareil doit être réparé, veuillez vous adresser à notre service après-vente.
Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site Web.
Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil.
Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web. Ce produit contient des sources de lumière de la classe d'efficacité énergétique G.
21.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)
Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.
Vous trouverez la plaque signalétique avec les numéros en ouvrant la porte de l'appareil.
Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.
Vous trouverez ici les réglages ajustés, ainsi que les accessoires et ustensiles optimaux pour différents plats. Nous avons adapté les commandes de manière optimale à votre appareil.
22.1 Conseils de préparation
Respectez ces informations lors de la préparation de mets.
- La température et la durée dépendent de la quantité et de la recette. C'est pourquoi des plages de réglages sont indiquées. Essayez d'abord les valeurs les plus basses.
- Les valeurs de réglage s'entendent pour un enfournement du plat dans le compartiment de cuisson froid. Insérez les accessoires dans le compartiment de cuisson uniquement après le préchauffage.
- Retirez les accessoires inutilisés du compartiment de cuisson.
22.2 Remarques relatives à la cuisson
Respectez les hauteurs d'enfournement indiquées lors de la cuisson.
| Cuire sur un niveau | Altitude |
| pâtisseries à bord haut ou moule sur la grille | 2 |
| pâtisseries plates ou sur une plaque à pâtisserie | 3 |
| Cuire sur deux niveaux | Altitude |
| L'échefrite | 3 |
| Plaque à pâtisserie | 1 |
| Moules sur la grille : | Altitude |
| première grille | 3 |
| deuxème grille | 1 |
| Cuire sur trois niveaux | Hauteur |
| Plaque à pâtisserie | 5 |
| Lèchefrite | 3 |
| Plaque à pâtisserie | 1 |
Remarques
Utilisez la chaleur tournante pour cuire sur plusieurs niveaux. Les pâtisseries enfournées en même temps ne seront pas nécessairement prêtes en même temps. - Placez les moules côte à côte ou superposez-les dans le compartiment de cuisson. Pour un résultat de cuisson optimal, nous vous recommandons d'utiliser des moules foncés en métal.
22.3 Conseils pour le rotissage et la grillade
Les valeurs de réglage s'entendent pour un enfournement dans le compartiment de cuisson froid d'une volaille, d'un morceau de viande ou de poisson non farci et prêt à cuire, qui sort du réfrigérateur.
- Plus une volaille, une viande ou un poisson est gros(se), plus la température doit être BASSE et plus le temps de cuisson est long.
- Retournez la volaille, la viande ou le poisson après environ 1/2 à 2/3 du temps de cuisson indiqué.
- Ajoutez un peu plus de liquide à la volaille dans le récipient. Le fond du récipient doit être recouvert d'env. 1 à 2 cm de liquide. Lorsque vous retournez la volaille, veillez avant tout à ce que la poitrine ou la peau soient en-dessous.
Rôtissage et grillades sur la grille
La cuisson sur la grille est plus particulièrement adaptée aux grosses volailles ou à plusieurs morceaux cuits simultanément.
- En fonction de la taille et du type de rôti, ajoutez jusqu'à 1/2 litre d'eau dans la lèchefrite. Vous pourrez utiliser le jus de cuisson pour préparer une sauce. De plus, moins de fumée se dégage et le compartiment de cuisson se salit moins.
- Laissez la porte de l'appareil fermée pendant la cuisson au grill. N'utilisez jamais le grill en laissant la porte de l'appareil ouverte.
- Placez la piece à griller directement sur la grille. Introduisez également la lèchefrite, biseau vers la porte de l'appareil, au moins à une hauteur d'enfournement inférieure. Cela permettra de recueillir laGRAISSSE.
Couverts dans un récipient
Lorsque vous cuisinez dans des récipients fermés, le compartiment de cuisson reste plus propre. Respectez les indications du fabricant du récipient de cuisson. Un récipient en verre est le plus approprié.
Récipient ouvert
- Utilisez un plat à rôtir à bord haut.
- Placez le récipient sur la grille. Si vous n'avez pas de récipient adapté, utilisez la lèchefrite.
Récipient fermé
- Placez le récipient sur la grille. La viande, la volaille ou le poisson peuvent également devenir croustillants dans un faitout fermé. Utilisez pour ce faire un faitout avec couvercle en verre. Réglez une température plus élevée.
Avertissement - risque de blessure!
Si un récipient en verre chaud est placé sur une surface humide ou froide, le verre peut se briser.
- Posez le récipient en verre chaud sur un support sec.
Avertissement - risque de brûlure !
À l'ouverture du couvercle après la cuisson, de la vapeur très chaude peut s'échapper. Selon la température, la vapeur n'est pas visible.
- Soulevez le couvercle de manière à laisser s'échapper la vapeur chaude loin de vous. Éloignez les enfants.
22.4 Sélection des mets
| Mets | Accessoires/récipiens | Hauteur d'enfournement | Mode de cusson | Température en°C/position gril | Durée en min. |
| Cake, fin | Moule à cake | 2 | ☐ | 150-170 | 60-80 |
| Cake, 2 niveaux | Moule à cake | 3+1 | ® | 140-150 | 70-85 |
| Tarte aux fruits ou au fromage blanc avec fond en pât brisée | Moule démontableØ 26 cm | 2 | ☐ | 170-190 | 55-80 |
| Tarte génénoise, 6 oeuls | Moule démontableØ 28 cm | 2 | ☐ | 150-1601 | 30-40 |
| Biscuit roulé | Plaque à pâtisserie | 3 | ® | 180-2001 | 10-15 |
| Tarte en pât brisée avec garniture fon-dante | L'échefrite | 2 | ☐ | 160-180 | 55-95 |
1 Pré récipient, la pièce à rôtir doit être immergée aux 2/3 dans du liquide 4 Retourner le mets après 2/3 du temps de cuisson. 5 Ne retournez pas les aliments. Couvrez le fond d'eau. 6 Enfournez la l'échelle sous la grille.
| Mets | Accessoires/récipiens | Hauteur d'enfournement | Mode de cuisson | Température en °C/position gril | Durée en min. |
| Gâteau à la levure avec garniture fon-dante | Lèchefrite | 3 | □ | 180-200 | 30-55 |
| Muffins | Plaque à muffins sur la grille | 2 | □ | 170-190 | 20-40 |
| Petites pâtisseries en pâte levée | Plaque à pâtisserie | 3 | □ | 150-170 | 20-30 |
| Petits gâteaux secs | Plaque à pâtisserie | 3 | □ | 140-160 | 15-25 |
| Petits gâteaux secs, 2 ou 3 niveaux | LèchefritePlaque à pâtisserie | 3+15+3+1 | □ | 140-160 | 15-25 |
| Pain, 1000 g (dans un moule à cake, sur sole) | LèchefriteMoule à cake | 2 | □ | 200-220 | 35-50 |
| Pizza, fraîche | Plaque à pâtisserie | 3 | □ | 190-210 | 20-30 |
| Pizza, fraîche, pâte fine | Plaque ronde à pizza | 2 | □ | 250-2701 | 8-13 |
| Quiche | Moule à tarte | 2 | □ | 190-210 | 25-35 |
| Gratin salé, ingrédients cuits | Plat à gratin | 2 | □ | 200-220 | 30-60 |
| Poulet, 1,3 kg, non farci | Récipient ouvert | 2 | □ | 200-220 | 60-70 |
| Petits morceaux de poulet, pièces de 250 g | Récipient ouvert | 3 | □ | 220-230 | 30-35 |
| Oie, non farcie, 3 kg | Récipient ouvert | 2 | □ | 1. 1402. 160 | 1. 130-1402. 50-60 |
| Rôti de porc, sans couenne, par ex. échine, 1,5 kg | Récipient ouvert | 2 | □ | 160-170 | 150-160 |
| Filet de bœuf, à point, 1 kg | GrilleLèchefrite | 3 | □ | 210-220 | 40-502 |
| Rôti de bœuf à braiser, 1,5 kg | Récipient fermé | 2 | □ | 200-220 | 130-1503 |
| Rosbif, à point, 1,5 kg | GrilleLèchefrite | 3 | □ | 200-220 | 60-702 |
| Hamburger, 3-4 cm d'épaisseur | Grille | 4 | □ | 3 | 25-304 |
| Gigot d'agneau désossé, à point, 1,0 kg | Récipient ouvert | 2 | □ | 170-190 | 70-805 |
| Poisson, grillé, entier 300 g, par ex. truite | Grille | 2 | □ | 160-180 | 20-306 |
1 Pré récipient, la pièce à rôtir doit être immergée aux 2/3 dans du liquide 4 Retourner le mets après 2/3 du temps de cuisson. 5 Ne retournez pas les aliments. Couvrez le fond d'eau. 6 Enfournez la l'échafaud sous la grille.
22.5 Yaourt
Votre appareil vous permet de faire vos propres yaourts.
Préparer du yaourt
- Retirez les accessoires et les supports du four de cuisson.
- Versez la préparation de yaourt dans de petits récipients, par exemple des tasses ou des petits verres.
- Filmez les récipients, par exemple avec du film alimentaire.
- Placez les récipients sur le fond du compartiment de cuisson.
- Réglez l'appareil conformément aux recommandations de réglage.
- Laissez le yaourt reposer au réfrigérateur après la préparation.
Recommandations de réglage pour les yaourts
| Mets | Accessoires/récipiens | Hauteur d'enfournement | Mode de cuisson | Température en °C | Durée en min. |
| Yaourt | Ramequins | Fond du compartment de cuisson | □ | 40-45 | 8 - 9 h |
22.6 Cuisson basse température
La cuisson basse température est une cuisson lente. C'est pourquoi on l'appelle aussi cuisson à basse température.
Conditions
Utilisez uniquement de la viande fraîche et saine sans os. - Commencez toujours avec la préparation à froid.
- Préchauffez le compartiment de cuisson et le récipient pendant environ 15 minutes.
- Faites revenir la viande de chaque côté à feu vif.
- Placez immédiatement la viande sur les récipients préchauffés dans le compartiment de cuisson.
- Laissez la porte de l'appareil fermée afin de maintenir une température uniforme de cuisson.
Recommandations de réglage pour cuisson à température
| Mets | Accessoires/réci-pients | Hauteur d'enfournement | Mode de cuisson | Durée de la cuisson en min. | Température en °C | Durée en min. |
| Magret de canard, pieces de 300 g | Récipient ouvert | 2 | □ | 6-8 | 951 | 60-70 |
| Filet mignon de porc, entier | Récipient ouvert | 2 | □ | 4-6 | 851 | 75-100 |
| Rumsteak, 6-7 cm d'épais-seur, 1,5 kg, à cœur | Récipient ouvert | 2 | □ | 6-8 | 1001 | 160-220 |
| Filet de bœuf, 4-6 cm d'épaisseur, 1 kg | Récipient ouvert | 2 | □ | 6-8 | 851 | 90-150 |
| Médaillons de vase, 4 cm d'épaisseur | Récipient ouvert | 2 | □ | 4 | 801 | 50-70 |
| Selle d'agneau, désossée, pieces de 200 g | Récipient ouvert | 2 | □ | 4 | 851 | 30-70 |
1 Préchauffer l'appareil.
22.7 Plats testés
Ces aperçus ont été élaborés pour des instituts de contrôle, en vue de faciliter le contrôle de l'appareil selon la norme EN 60350-1.
Cuisson
Veuillez tenir compte de ces informations lorsque vous cuisinez des plats tests.
Remarques générales
- Les valeurs de réglage s'entendent pour un enfournement dans le compartiment de cuisson froid.
- Veuillez noter les indications de préchauffage figurant dans les tableaux. Les valeurs de réglages s'entendent sans chauffage rapide. Utilisez ensuite les températures de cuisson individuelles les plus basses.
Hauteurs d'enfournement
Hauteurs d'enfournement pour la cuisson sur deux niveaux :
Remarque : Les pâtisseries sur plaque à pâtisserie ou en moules enfournées simultanément ne doivent pas nécessairement être prêtes au même moment.
Lèchefrite : hauteur 3
Plaque à pâtisserie : hauteur 1
Moules sur la grille
Première grille : hauteur 3
deuxième grille : hauteur 1
Hauteurs d'enfournement pour la cuisson sur trois niveaux :
Plaque à pâtisserie : hauteur 5
Lèchefrite : hauteur 3
Plaque à pâtisserie : hauteur 1
Cuisson avec deux moules démontables :
Placez les moules côte à côte ou superposez-les dans le compartiment de cuisson.
Recommandations de réglage pour pâtisser
| Mets | Accessoires/réci-piens | Hauteur d'enfournement | Mode de cuisson | Température en °C | Durée en min. |
| Biscuiterie dressée | Plaque à pâtisserie | 3 | ☐ | 140-1501 | 25-35 |
| Biscuiterie dressée | Plaque à pâtisserie | 3 | ☐ | 140-1501 | 20-30 |
| Biscuiterie dressée, 2 niveaux | L'échefrite+Plaque à pâtisserie | 3 + 1 | ☐ | 140-1501 | 25-35 |
| Biscuiterie dressée, 3 niveaux | L'échefrite+Plaque à pâtisserie | 5 + 3 + 1 | ☐ | 130-1401 | 35-55 |
| Petits gâteaux | Plaque à pâtisserie | 3 | ☐ | 1501 | 25-35 |
| Petits gâteaux | Plaque à pâtisserie | 3 | ☐ | 1501 | 20-30 |
| Petits gâteaux, 2 niveaux | L'échefrite+Plaque à pâtisserie | 3 + 1 | ☐ | 1401 | 25-35 |
| Petits gâteaux, 3 niveaux | L'échefrite+Plaque à pâtisserie | 5 + 3 + 1 | ☐ | 1401 | 25-35 |
| Biscuit à l'eau | Moule démontableØ 26 cm | 2 | ☐ | 160-1702 | 25-35 |
| Biscuit à l'eau | Moule démontableØ 26 cm | 2 | ☐ | 160-170 | 30-35 |
| Biscuit à l'eau, 2 niveaux | Moule démontableØ 26 cm | 3 + 1 | ☐ | 150-1602 | 35-50 |
1 Préchauffez l'appareil 5 minutes. N'utilisez pas la fonction de chauffage rapide. 2 Préchauffez l'appareil. N'utilisez pas la fonction de chauffage rapide.
Recommandations de réglage pour griller
| Mets | Accessoires/réci-pients | Hauteur d'enfournement | Mode de cuisson | Température en °C/position gril | Durée en min. |
| Dorer des toasts | Grille | 5 | □ | 3 | 5-6 |
23 Instructions de montage
Respectez ces informations lors du montage de l'appareil.
23.1 Consignes générales de montage
Respectez ces consignes avant de commencer l'installation de l'appareil.
- Seule une installation effectuée selon la présente notice de montage garantit une utilisation en toute sécurité. L'installateur est responsable pour les dommages resultant d'une installation incorrecte.
- Contrôlez l' état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries dues au transport.
- Avant la mise en service, retirez le matériel d'emballage et les films adhésifs du compartiment de cuisson et sur la porte.
- Respecter la notice de montage pour l'installation des accessoires.
- Les meubles d'encastrement doivent résister à une température jusqu'à 95°C, la façon des meubles adjacents, jusqu'à 70°C.
- Ne pas installer l'appareil derrière une porte de meuble ni derrière une porte décorative. Il existe un risque de surchauffe.
- RÉalissez des travaux de découvertes sur le meuble avant la mise en place de l'appareil. Enlevez les copeaux. Le fonctionnement des composants électriques peut être compromis.
- La prise de raccordement de l'appareil doit se situer dans la zone de la surface hachurée ou à l'extérieur de l'espace d'installation. Les meubles non fixés doivent être fixés au mur au moyen d'une équerre usuelle du commerce.
- Portez des gants de protection pour éviter de vous blesser en vous coupant. Certaines pièces accessibles lors du montage peuvent posséder des arêtes coupantes.
- Dimensions indiquées dans les illustrations en mm.
Avertissement - risque d'incendie!
Il est dangereux d'utiliser un cordon d'alimentation secteur avec une rallonge ou un adaptateur non autorisé.
N'utilisez pas de bloc multiprise. Utilisez uniquement une rallonge certifiée, d'une section minimale de 1,5mm² et conforme aux exigences de sécurité nationales en vigueur. - Si le cordon d'alimentation secteur est trop court, contactez le service après-vente. Utiliser uniquement des adaptateurs agréés par le fabricant.
Attention!
Le fait de porter l'appareil par la poignée risque de casser celle-ci. La poignée de porte ne résiste pas au poids de l'appareil.
- Ne jamais transporter ni porter l'appareil par la poignée de la porte.
23.2 Dimensions de l'appareil
Vous trouverez ici les dimensions de l'appareil
23.3 Installation sous un plan de travail
Observez les dimensions d'installation et les instructions d'installation lors de l'installation sous un plan de travail.
Pour la ventilation de l'appareil, le plancher intermédiaire doit comporter une ouverture de ventilation. Lorsqu'il est combiné à une table à induction, l'écart entre le plan de travail et l'appareil ne peut pas être obturé par des baguettes supplémentaires. Le plan de travail doit être fixé sur le meuble d'encastrement. - Respecter les instructions de montage de la table de cuisson éventuellement disponibles.
23.4 Installation dans un meuble haut
Observer les dimensions d'installation et les instructions d'installation lors de l'installation dans le meuble haut.
Pour la ventilation de l'appareil, les planchers intermédiaires doivent partager une découverte de ventilation. Si le meuble haut possède un panneau arrière en plus des panneaux arrière préfabriqués, celui-ci doit être enlevé. - Encastrer l'appareil à une hauteur qui permette de retirer sans problème les accessoires.
23.5 Installation de deux appareils superposés
Votre appareil peut également être installé sur ou sous un autre appareil. Observez les dimensions d'installation et les instructions d'installation lors de l'installation superposée.
Pour la ventilation des appareils, les planchers intermédiaires doivent partager une découverte de ventilation. - Afin de garantir une ventilation suffisante des deux appareils, un orifice d'aération d'au moins 200 cm² est nécessaire dans la zone de la plinthe. À cet effet, découvrez le bandeau du socle ou fixez une grille de ventilation. Il est important de veiller à ce que l'échange d'air soit garanti comme indiqué dans le croquis.
- Installez les appareils à une hauteur qui permette de passer sans problème les accessoires.
23.6 Installation dans un angle
Observez les dimensions d'installation et les instructions d'installation lors de l'installation dans un angle.
- Afin de pouvoir ouvrir la porte de l'appareil, respectez les dimensions minimales en cas d'installation dans un angle. La dimension [d] dépend de l'épaisseur de la façade du meuble et de la poignée.
23.7 Raccordement électrique
Respectez ces consignes pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.
L'appareil est conforme à la classe de protection I et doit uniquement être utilisé avec une prise à conducteur de protection. - La protection par fissible doit s'effectuer conformément à l'indication de puissance sur la plaque signalétique et aux prescriptions locales. Pour tous les travaux de montage, l'appareil doit être hors tension. L'appareil doit uniquement être raccordé au moyen du cordon d'alimentation secteur fourni. Le cordon d'alimentation secteur doit être connecté au dos de l'appareil jusqu'à ce que vous entendiez un clic. Un cordon d'alimentation secteur de 3 m est en vente auprès du service après-vente. - Le cordon d'alimentation secteur doit uniquement être remplacé par un cordon d'origine. Celui-ci est disponible auprès du service après-vente. - L'installation doit garantir la protection contre les contacts accidentels.
Remarque: L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire.
- Insérez la fiche sur la prise de courant de sécurité. Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être aisément accessible. Si un accès libre à la prise secteur est impossible, un dispositif de coupure omnipolaire doit être installé dans l'installation à câblage fixe, conformément aux réglementations d'installation.
Remarque : Seul un spécialiste agréé est habilité à raccorder l'appareil. En cas de dommages dus à un raccordement incorrect, il n'y a aucun droit à la garantie.
Un dispositif de sectionnement tous pôles doit être installé dans l'installation électrique fixe, conformément aux prescriptions d'installation.
- Identifiez le conducteur de phase et le conducteur neutre dans la prise de raccordement. L'appareil risque d'être endommagé en cas de raccordement incorrect.
- Effectuez le raccordement selon le schéma de raccordement. Pour la tension, reportez-vous à la plaque signalétique.
- Raccordez les fils du cordon d'alimentation secteur conformément au code de couleur :
- vert-jaune : conducteur de protection Ⓒ
- bleu = (neutre) conducteur neutre
- marron = phase (conducteur externe)
23.8 Installer l'appareil
- Poussez l'appareil jusqu'au fond et centrez-le.
- Vissez fermement l'appareil.
- Pour les cuisines sans poignée avec poignée verticale :
Fixez une pièce d'obturation appropriée ① pour couvrir les éventuels bords tranchants et garantir une installation sûre. - Pré-percer les profilés en aluminium pour réaliser un raccord à vis ②. Fixez l'appareil avec une vis ajustée ③.
Remarque: L'écart entre le plan de travail et l'appareil ne peut pas être obturé par des baguettes supplémentaires.
Aucune baguette de protection thermique ne doit être montée sur les parois latérales du meuble d'encastrement.
23.9 Dépose de l'appareil
- Mettre l'appareil hors tension.
- Desserrer les vis de fixation
- Soulever légèrement l'appareil et le retirer complètement.
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
Fabriqué par BSH Hausgeräte GmbH sous la licence de marque de SIEMENS AG
