MODE D'EMPLOI BOMFE85BX BOMPANI
IT Istruzioni per l'uso e la manutenzione di cucine a gas e gas-elettriche
GB Instructions for use and maintenance of gas and gas-electric cookers.
FR Notice d'installation et d'utilisation des cuisinières à gaz, mixtes et électrique.
85N
RENSEIGNEMENTS GENERAUX DESTINES A L'UTILISATEUR
AVERTISSEMENTS POUR L'ENVIRONNEMENT
Déchets emballage
Ne pas jeter l'emballage de Voite apparueil aux ordures, mais selectionné les différences matériaux (par ex. tôle, carton, polystyrene) selon les prescriptions locales pour l'élimination des déchets.
Ce produit répond aux exigences des Directives Communautaires:
- 73/23/CEE relative à la "basse tension".
- 2004/108/CEE relative aux "perturbations electromagnétiques".
- 90/396/CEE relative aux "appareils à gaz"
- Règlement européen 1935/2004 relative aux "matériaux en contact avec les alimentés"
- En plus les Directives sur mentionnées sont conformés à la Directive 93/68/CEE.
- 40/2002/CEE relative aux "étiquetage use fours électriques"
- 92/75/CEE relative aux "étiquetage use fours electriques"
-2002/96/EC (DEEE) - Cet apparéil devra être exclusivement destiné à l'usage pour lequel il a été expressement projeté, en tant "qu' apparéil de cuissor" domestique.
CHER CLIENT.
- Nous Vous invitons à lire attentivement ces instructions avant d'utiliser l'appareil et de les conserver soigneusement aim de les consulter en cas de besoin.
- Le matériel d'emballage (sacs en plastique, morceaux de polystyrié, etc...) doit être tenu hors de portée des enfants car il constitue une source potentielle de danger.
GARANTIE
Votre nouvel appareil est couvert par une garantie.
Le certificat relatif se trouve ci-joint.
S'il manque, demandez-le a Toutre revendeur, en speichant la date d'achat, le modele et le numero matricule imprimés sur la plaquette d'identification de l'appleil.
Conservez la partie qui Nous est destinée. Celle-ci doit être montré, en cas de nécessité, au personnel du Service Assistance Technique avec la relative facture d'achat.
Si You ne suivez pas cette Procedure, le personnel technique sera obligé de You débiter toutes les éventuelles réparations.
SERVICE ASSISTANCE TECHNIQUE
Cet apparéel, avant de sortir de l'usine, a été essayé et rédigé par du personnel expert et spécialise, aim de pouvoir donner les mêlures résultats de fonctionnement.
Toute réparation ou mise au point, qui pourrait ensuite se rendre nécessaire, doit être effectue avec le plus grand soin et beaucoup d'attention.
Pour cette raison, nous conseillons de Vous adresser toujours au revendeur ou à notre Centre Assistance plus proche, en spécifiant le type d'incoveniement et le modele de Voitre apparueil.
Informations utiles pour la consommation energetique des fours electriques
Casifications complètement celles de la fiche technique (autocollant et du manuel d'instructions.
| Sériès 85 N Statique | |
| Marque UE de qualité écologique | Non |
| Temps de cuisson chargement normal four statique en minutes. | 56,5 |
| Temps de cuisson chargement normal four ventilé en minutes. | --- |
| Consommation position stand-by en walls. | --- |
| Surface utile de la l'échefrite en cm2 | 1148 |
CONSEILS ET AVERTISSEMENTS D'ORDRE GENERAL
ATTENTION:
N'oubliéz pas, avant d'utiliser l'appareil, d'enlever le film de plastique qui protège certaines pieces (tableau de bord, cadres en inox, etc).
- Ne pas utiliser l'appareil pour chauffer la pièce.
- Lorsque l'appareil n'est pas utilisé, débrancher le courant et former le robinet général du gaz.
EN CAS D'INCENDIE
- En cas d'incendie, fermer le robinet général d'alimentation et couper le courant, ne jamais jeter de l'eau sur l'huile en flammou ou en train de frise.
- Ne pas garder de produits infammables ou de bouteilles d'aerosc prés de l'appareil et ne pas vapeorer d'aerosol prés d'un brûle allumé.
POURVOTRE SURETE ET CELLE DE VOS ENFANTS.
- Éviter de garder dessus ou pres de l'appareil des produits attractifs pour les enfants.
- Garder les enfants loin de l'appareil: ne pasoublier que certaine parties de l'appareil ou des casseroles utilisées deviennent tréchaudes et dangereuses tant pendant le fonctionnement qu'pendant le temps nécessaire au rétroississement après l'exterminé
- Faire attention aux poignées des casseroles, disposez les d'_facon que les jeunes enfants ne tassent pas tomber le casseroles.
- Ne mettez pas de vêtements ou d'accessoires amples lorsqu les brûleurs sont allumés, l'incendie du textile peut être caus de graves blessures.
ATTENTION-FOUR:
Lorsque le four ou le grilloir sont en fonction, les parties accessible peuventvenir très chaudes, il faut éloigner les jeunes infant de l'appareil.
- Eviter de cuire les alimentents sur la base du fou.
- En case d'utilisation néligente en proximé des charrières de la porte du fou, il existe le danger de se biesser les mains.
- Interdir aux enfants de s'asseoir ou de jouer avec la parte du four. Ne pas utiliser la porte comme un tabouret.
TIBOUR INFERIEUR
N'introduisez pas de matériaux inflammables ou en plastique dans le chauff-places (positionné au dessous du tour).
Recommendations
(Pour les cuisinières avec le couvercle en verre)
Le couvercle en verre pendant l'utilisation ne doit pas etre contact avec les casseroles et après l'utilisation ne doit etre fermé avec les brûleurs ou les plaques encore chauds.
UTILISATION DE LA TABLE DE TRAVAIL
UTILISATION DES BRULEURS A GAZ
Les symboles suivants se trouvent sur le bandeau de commande, pres de chaque bouton:
- Disque plein
robinet fermé - Grande flamme
ouverture maximale - Petit flamme
ouverture minimale
La position de minimum se troue a la fin de la rotation en sens inverse des aiguilles d'un monte de la manette.
Toutes les positions de fonctionnement doivent être choisis entre les positions de max. et de min., jamais entre max. et la fermeture.
ALLUMAGE MANUEL
Pour allumer l'un des brûleurs,approcher une allumette au brûleur, presser le bouton correspondant au brûleur préalablement choisi et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position de max.
ALLUMAGE ELECTRIQUE (selon les modèles)
Pour allumer l'un des brûleurs, presser le bouton correspondant au brûleur préalablement choisi et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position de max; simultanément, actionner le bouton-pouvoir de l'allumage électriche place sur le tableau de bord et portant le symbole (2). Dans le cas où il n'y aurait plus de courant électriche, le brûleur pourra être allumé à l'aide d'une allumette.
ALLUMAGE ELECTRIQUE AUTOMATIQUE (selon les modèles)
Pour allumer l'un des brûleurs, presser le bouton correspondant au brûleur préalablement choisi et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position de max. En maintainant pressée la manette on mettra en fonction l'allumage électrique du brûleur.
Dans le cas où il n'y aurait plus de courant électrique, le brûleur pourra être allumé à l'aide d'une allumette.
APPAREILS AVEC THERMOCOUPLE DE SECURITE (selon les modèle)
Pour l'allumage des brûleurs, il est nécessaire d'effectuer les mêmes opérations décrites ci-dessus. Dans ce cas, une fois que les manéttes se trouvent en position d'ouverture, il est indispensable de continuer à appuyer sur la manette concernée pendant environ 10 secondes après l'allumage. Si la flamme devait s'éteindre une fois que Vous reliçchez la manette, le dispositif de sécurité bloquera le passage du gaz vers le brûleur concerné.
ECONOMIE D'ENERGIE
Le diamètre du fond de la casserole doit correspondre au diamètre du brûleur. La flamme du brûleur ne doit jamais sortir du diamètre de la casserole.
Utiliser toujours des casseroles à fond plat.
- Cuire de préférence avec un couvercle. Cela peut d'utiliser des puissancees plus basses.
- Cuire les légumes, pommes de terre, etc. avec peu d'eau pour économiser l'énergie et réduire les temps de cuisson.

Fig.1
| Brûleurs | 0 min | 0 max |
| -Rapide | 180mm | 220mm |
| -Semirapide | 120mm | 200mm |
| -Auxiliaire | 80mm | 160mm |
| -Triple couron | 220mm | 260mm |
UTILISATION DU FOUR A GAZ
Quand le four est utilisé pour la première fois, il peut se produit de la fumée de odeur acré, causée par le premier chaudiage du collant des panneux isolants autour du four (il est opportun de le chauffer à la température maximaie pour une durée de 30-40 minutes à porte fermée). Il s'agit d'un phénomène absoluement normal et, s'il avait se produit encore, il faudrait attendre que la fumée cette avant d'introduirue les alimentés.
En général le four est équipé de: grille support pour la cuisson des préparations en casseroles ou bien posées directement sur la grille, l'éche-frite pour la cuisson des gâteaux, biscuits, etc. ou pour recuperer les jus et les matières grasses des alimentés placés directement sur la grille.
AVERTISSEMENTS: évider de culre les alliments sur la sole positionnée à la base du four.
FOUR A GAZ
ALLUMAGE MANUEL DU BRULEUR FOUR

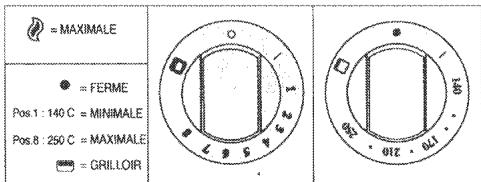

Pour allumer le brûleur du four, introduire une allumette dans l'orifice (fig. 2) et ouvoir ensuite le robinet en position maximum comme indiqué sur la figure 1.

Fig.1
Fig.2

Après s'être assuré que le brûleur est bien allumé, fermer doucément la porte du four. Pour obtenir la température désirée, faire correspondre le numéro choisi avec l'index de la manette.
ATTENTION: Me pas actionner l'allumage pour plus de 15 secondes. Si le brûlée ne s'allume pas, presser de nouveau la manette après avoir laissé la porte du four ouvertependant au moins 1 minute.
Allumage électric du brûleur du four (selon les modèles). La porte du four doit toujours être complètement ouverte, avant l'allumage du brûleur.
Tourner la manette vers la gauche jusqu'à la position maximale, puis appuyer sur le boulon jusqu'à l'allumage du brûleur. En cas de coupure électrique, les brûleurs peuvent être allumés avec des allumétes.(fig 2).

Fig. 3
Allumage électrice automatique (selon les modèles) La porte du four doit toujours être complètement ouverte, avant l'allumage du brûleur.
Pour allumer le brûleur, presser le bouton et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position maximaile. En maintainant pressée la manette on mettra en fonction l'allumage automatique du brûleur. Dans le cas où il n'y aurait plus de courant électriche, le brûleur pourrait être allumé à l'aide d'une allumette (fig. 2).
Brûleur avec thermocouple de sécurité.
Pour les brûleurs équipés d'une thermocouple de sécurité, il est indispensable de continuer à appuyer sur la manette concernée pendant environ 10 secondes après l'allumage (fig.3), afin que le clapet de sécurité entre en fonction. Si la flamme devait s'éteindre une fois que vous relâchez la manette, recommencer l'opération comme déscrit ci-dessus.
AVERTISSEMENTS
Pour l'éclage du four, appuyer sur l'interrupteur
Après avoir vérifié que le brûleur est bien allumé, fer-mer doucément la porte du four. Afin d'obtenir la température désirée, il est suffisant de faire correspondre le nombre choisi avec le repère de la manette (Tab. B).
| Repère | Temp. en degrès °C |
| 1 | 140 C |
| 2 | 150 C |
| 3 | 160 C |
| 4 | 170 C |
| 5 | 190 C |
| 6 | 210 C |
| 7 | 230 C |
| 8 | 250 C |
Attendre environ 15 minutes avant d'introduire les alimentes, afin d'atteindre la température désirée. A titre significat, nous vousdonnns ci-après un tableau du cuisson (Tab B)
TAB.C
| ALIMENTS | TEMP.°C | ALIMENTS | TEMP.°C |
| VIANDES | PATISSERIE | ||
| RÔTI DE PORC | 185-210 | TORTES DE FRUITS | 220 |
| RÔTI DE BOEUF | 250 | GATEAUX "MARG" | 190 |
| RÔTI DE VEAU | 220 | ROTI DE VEAU | 175 |
| RÔTI D'AGNEAU | 220 | GENOISE | 235 |
| LIEVRE RÔTI | 230 | SAVARIN | 190 |
| LAPIN RÔTI | 235 | FEUILLETTS SUCREES200 | |
| DINDON RÔTI | 220 | BISCUIT DE SAVOIE | 200 |
| OIE RÔTI | 235 | STRUDEL | 180 |
| CANARD RÔTI | 225 | BEIGNETS AUX POMMES200 | |
| POULET RÔTI | 235 | FLAN - CLAFOUTIS | 200 |
| FILET DE BOEUF | 200-225 | TOAST | 250 |
| POISSON | 200-225 | PAIN | 230 |
UTILISATION DU GRILLOIR A GAZ

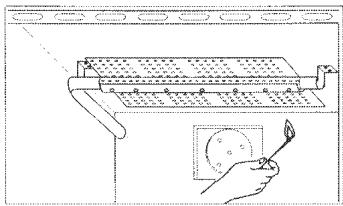

Allumage manuel du grilloir.
Après avoir ouvert la porte du four, faire tourner la manette du four vers la droite, la placer sur la position grilloir etapprocher une allumette enflammée pres des orifices du brûleur placé en haut du four (fig.4).

Fig. 4
ATTENTION: Ne pas actionner l'allumage pour plus de 15 secondes. Si le brûleur ne s'allume pas, presser de nouveau la manette après avoir laissé la port du four ouverte pendant au moins 1 minute. Allumage électrique du brûleur du grilloir (selon les modèles). La porte du four doit toujours être complètement ouverte, avant l'allumage du brûleur.
Tournar la manette vers la croite jusqu'en correspondance du grilloir , puis appuyer sur le bouton ( ) jusqu'à l'allumage du brûleur. En cas de coupure électriche, les brûleurs peuvent être allumés avec des alluméttes.
Allumage electrique automatique (selon les modèle) La portedu four doit toujoursetre complètement ouverte, avant l'allumage du bruleur. Pour allumer le bruleur, presser le bouton et le tourner dans le sens des aiguilles d'une montre jusqu'à la position grilloir En maintainant pressée la manette en mettra en fonction l'allumage automatique du bruleur. Dans le cas où il n'yaurait plus de courant electrique,le bruleur pourra etre allumé à l'aide d'une allumette. Le grilloir doit être utilisé avec la porte semi-ouverte (voir fig. 5 A).Enfilere le deflecteur S dans les pivots de centrage N Presents sur le cote supérieur de I'entree du four (fig.5 B).Fermer doucement la portedu four contre le deflecteur.
Brûleur avec thermocouple de sécurité
Répéter les opérations ci-dessus, et en même temps presser sur la manette du four. Quand l'allumage s'est produit, maintainir appuyée la manette pendant environ 10 secondes, afin que le clapet de sécurité entre en fonction (fig. 3). Si la flammé devait s'eteindre une fois que vous relâchez la manette, recommencer l'opération comme déscrit ci-dessus. Sur certains modéles, la manette du grilloir est séparée de celle du thermostat (fig. A).
De cette façon, le brûleur de grill et le brûleur de four peuvent fonctionner en même temps.

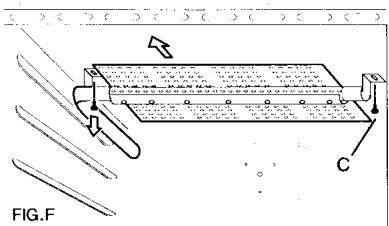

Fig. A

Certains modèles sont prévus pour l'utilisation du grilloir avec la porte du four complètement fermée. S'assurer que la cusinière est prédisposée pour ce type de fonctionnement.
NB: Dans ce cas, le déflecteur S indiqué dans la (fig. 5B) n'est pas fourni.

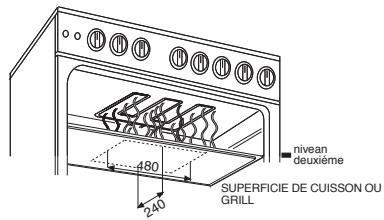

UTILISATION DU GRILLOIR ELECTRIQUE AVEC FOUR ELECTRIQUE STATIQUE (UNE SEULE MANETTE)
Pour faire fonctionner la résistance électrique du grilloir, tourner la manette sur le symbole (fig C).
Un témoin lumineux s'allume pour indiquer le branchement du grilleoir.


Le grille doit être utilisé avec la porte semi-ouverte (voir fig 5 A). Enfilier le défecteur S dans les pivots de centrage N Presents sur le côte supérieur de l'entrée du four (fig.5 B).Fermer doucément la porte du four jusqu'à la position indiquée sur la (fig. 5 A).
Certains modèles sont prévus pour l'utilisation du grilloir avec la porte du four complètement fermée.
S'assurer que la cusinière est prédisposée pour ce type de fonctionnement.


UTILISATION DU GRILLOIR ELECTRIQUE AVEC FOUR GAS
Pour faire fonctionner la résistance électrique du grilloir, tourner la manette sur le symbole
Le grilloir doit être utilisé avec la porte semi-ouverte (voir fig 9 A). Prendre le déflecteur S du grilloir qui se trouve dans la partie haute du four et le tirer vers l'avant jusqu'en fin de course. Àpres enlevement, fermer la porte très doucement jusqu'à la position indiquée sur la (fig. 9 A).

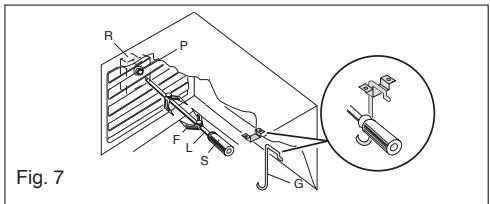

TOURNEBROCHE
(selon les modèles)

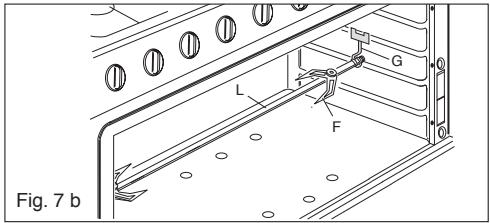

Pour la mise en fonction du tournebroche, actionner le bouton-pousoir portant le symbole
Pour utiliser le tournebroche, repeter les opérations déja décrites.
- Enfiler le poulet ou la pierce à roir sur la broche L ennant biensoon de l'immobiliser entre les deux fourches F et de bien l'équilibrer afin d'éviter des efforts inutilles au moto-reducteur R. (fig. 7).
- Mettre la broche sur le support G, après avoir introduit son extrémite opposée dans le trou P du moteur R (fig. 7). Engager la lèchefrite avec un peu d'eau au dessous de la broche. L'appareil est prévu pour faire fonctionner le grilloir à porte ouverte (fig. 5 A-B). Enfilier le deflecteur S dans les pivots de centrage N prêsent s sur le côte supérieur de l'entrée du four (fig.5 B). Fermer doucement la porte du four contre le deflecteur.
- Pour enlever la broche opére de la façon contraire utilisant la manette A et un quant de protection en laine isolante (fig. 7).
Pour versions avec le grilles cote voir fig. 7b.


INSTRUCTIONS POUR L'UTILISATION DES DISPOSITIFS CONTROLE (selone les modeles)
COMPTE-MINUTES (FIG. 8)
Afin d'obtenir le temps de cuisson désiré, tourner le bouton dans le sens des aiguilles d'une montre. Le compte-minutes peut être régle de 1 à 60 minutes. Une fois le temps écoulé, une sonnerie vous informera de la fin de la cuisson.

Fig. 8
PROGRAMMATEUR FIN CUISSON (FIG. 9)
Pour un fonctionnement manuel, tourner le bouton dans le sens contraire des aiguilles d'une montre en correspondance du symbole ; pour programmer la durée de la cuisson, tourner dans le sens des aiguilles d'une montre et fixer le temps de cuisson avec le bouton (max.120 minutes). Une fois le temps écoulé, le four s'arrête automatiquement.

Fig. 9
PCI "CAMPANI"TR 259 ANALOGIC
Pour la mise à l'heure
Presser et tourner le bouton vers la croite, jusqu'à ce que l'heure exacte apparaisse. En cas d'une fausse manoeuvre, évitier de tourner vers la gauche. Un mécanisme de sécurité protège les composants de l'horloge.
Réglage sonnerie
Tournier le bouton vers la droite, sans le presser, afin que l'iguille corresponde au temps de sonnerie désiré. Une fois le temps écoulé la sonnerie retentit sans cette. Pour l'arrêté, tournier le bouton vers la droite afin que l'iguille corresponde au symbole de la cloche rayée.

BRANCHEMENT ELECTRIQUE
Le branchement de l'appareil au réseau électricque doit être réalisé par un personnel spécialisé, connaissant les normes de sécurité en vigueur.
La mise à la terre de l'appareil est obligatoire selon les termes de la loi. Avant d'effectuer le branchement électrique, s'assurer de l'efficacité de la mise à la terre.
S'assurer que la soupape limitatrice et les cablages domestiques puisent supporter le chargement de l'appareil. Dans le raccordement au réseau il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur homnipolaire avec ouverture min. entre les contacts de 3 mm, dimensionné au chargement et correspondant aux normes en vigueur.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Important: les fils du cable d'alimentation ont les couleurs suivantes:
- jaune/vert= pour la mise à la terre "||" (E)
-bleu = pour le neutre "N"
-
marron = pour la phase "L"
-
Vérifier toujours que le cable électrique ne touche pas ni des surfaces coupantes ni chaudes avec une tempérapure qui dépasse de 50^ celle ambiente, et qu'il soit de longueur suffisante pour un évientuel déplacement nécessaire au nettoyage ou à une réparation. S'il on utilise une fiche pour le branchement, la fiche de branchement du cable d'alimentation et la prise à laquelle elle doit être branchée doivent être du même type (conformes aux normes).
| Type d'appareil | Alimentation monophasée 220-230 V- | |
| Type de cable | Section | |
| Table toutes gaz | Caoutchouc H05 RR-F | 3 x 0,75 mm² |
| Table toutes gaz = grill électr. | Caoutchouc H05 RR-F | 3 x 2,5 mm² |
REplacement DU CABLE
Dans le cas ou le cable devrait s'endommager, le remplacer selon les instructions suivantes:
- ouvrir la boite du bornier comme précrit dans la figure ci-dessous;
- dévisser la vis "A" qui bloque la cable;
- remplacer la cable avec un de la même longueur et correspondant aux caractéristiques décrites dans le tableau:
- le fil de mise à la terre "jaune-verte" doit être raccorde à la borne " | " et il doit être plus long d'environ 10mm par rapport aux fils de ligne;
- le fil neutre "bleu" doit être raccorde à la borne marquee par la dette "N"
- le fil de ligne doit être raccorde à la borne marquee par la dette "L".

ENTRETIEN ET NETTOYAGE
Avant de procéder au nettoyage, débrancher le robinet du gaz général et enlever la fiche de la prise de courant ou couper le courant de la ligne d'alimentation au moyen de l'interrupteur général de l'installation électrique.
Eviter de nettoyer les surfaces de l'appareil lorsqu'elles sont encore chaudes.
SURFACES EMAILLEES
Nettoyer avec une éponge mouilée avec de l'eau et du savon. Les taches de gras peuvent être enlevées facilement avec de l'eau chaude ou un produit spécifique se trouvant facilement en commerce pour le nettoyage de l'émail. Eviter les produits contenant des substances abrasives. Ne pas laisser sur l'émail de substances acides ou alcalines (jus de citron, vinägre, sel etc...)
Les apparèels en aider inox doivent être nettoyés avec des détergents spéciaux pour acier inox. Ces détergents doivent être appliqués à l'aide d'un linge moilleux.
GRILLES ET BRULEURS
Pour procéder au nettoyage des brûleurs de la table de travail, il est nécessaire de les extraire de leur siege en les élevant vers le haut et de les méttre pendant une dizaine de minutes dans une solution d'eau chaude et produit détergent non abrasif. Àprouvait nettoyé et lavé les brûleurs, les essuyer soignement.
Contrôr tout que les orifices des brûleurs ne soient pas abstrués.
Nous conseillons de réaliser cette opération au moins une fois parSEMaine ou chaque fois que cela est nécessaire. Faire attentiona remonter de façon correcte les brûleurs de la table.
IMPORTANT
Vérifier périodiquement le bon état du tuyau de raccorde-ment extérieur du gaz et le replacer à la moins anomalie. Ne pas commette l'erreur de la faide réparer.
PORTE DU FOUR
Pour certains modèles, la porte du four peut être démontré de la façon suivante: les charnières A sont pourpues, pour ce but, de cavaliers mobiles B qui accrochés au secteurs des charnières C, lorsque la porte est completement ouverte, les bioqueur. Àpère il faut enlever la porte vers l'extérieur faisant donc les deux mouvements montrés en figure. Pour effectuer ces opérations, faire prise sur les côts de la porte en proximité des charnières. Pour remonter la porte introduirée les charnières dans leur sièges.
Avant de fermer la porte, ne pas oublier d'enlever les cavaliers mobiles B. Attention: enproximate des channières de la porte du four, il existe le danger de se blesser les mains.

PORTE DU FOUR
Pour les parties émailées nettoyer avec une éponge mouillée avec de l'eau et du savon. Les taches de gras peuvent être enlevées facilement avec de l'eau chaude ou un produit spécifique se trouvant facilement en commerce pour le nettoyage de l'email.
Eviter lese produits contenant des substances abrasives.
RENSEIGNEMENTS DESTINES A LINSTALLATEUR

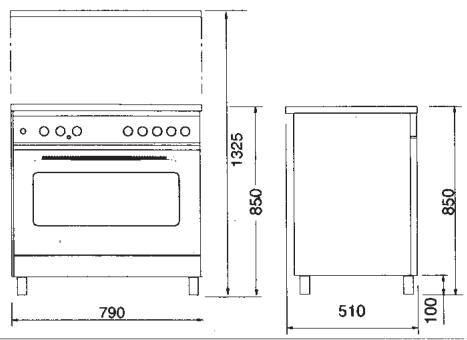

DIMENSIONS D'ENCOMBREMENT
AVERTISSEMENTS
Avant d'effectuer toute réparation ou intervention, débrancher la prise de courant et fermer le robinet de gaz. Le technicien qualifié est responsable de l'installation correcte suivant les normes de sécurité en vigueur. La mise à la terre de l'apparéit est obligatoire aux termes de la loi.
Le constructeur décline toute responsabilité quant aux dommages subsis par des personnes, des animaux ou des biens, résultat de la non observation des normes ci-dessus indiquées.
Les données techniques sont indiquées sur la plaque signalétique placée sur l'arrière de l'appareil. Les conditions de réglage sont indiquées sur l'étiquette applicée sur l'emballage. Ne pas utiliser la poignée de la porte du four pour effectuer des opérations de mouvement, y compris l'opération nécessaire pour enlever l'appareil de l'emballage.
L'appareil est en classe 1 ou classe 2 sous-classe 1.

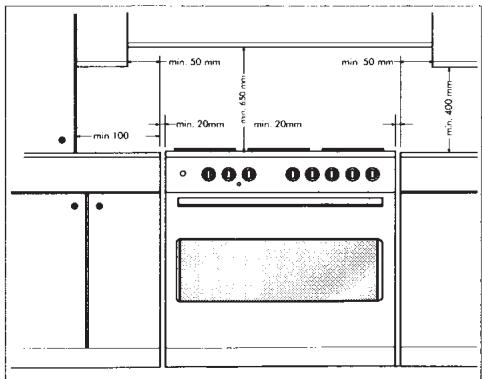

INSTALLATION
IMPORTANT: Le revêtement du meuble doit supporter desTemparatures (min. 90^)
Si l'appareil doit être installé pres des meubles, observer les distances minimales prévues par le plan ci-après.

La cuisière est équipée de 4 pieds pour un éventuel alignment en hauteur avec les meubles.

VENTILATION LOCAUX
L'installation et l'entretien de l'appareil doivent être effectuels par une personne qualifiée conformément aux textes réglementaires et régles de l'art en vigueur:
L'installation et l'entretien de l'appareil doivent être effectuels par une personne qualifiée conformément aux textes réglementaires et régles de l'art en vigueur notamment.
Régles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquées situés à l'intérieur des batiments d'habitation et de leur dépendances.
Pour les apparète raccordés au réseau électrique: Installations électriques à basse tensione - Régles
Cet apparéil n'est pas pourvu de dispositif d'évacuation des produits de la combustion. On doit donc l'instructor dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d'air nécessaire à la combustion ne doit pas être inférieure à 2.0m^3 /h pour chaque kW de puissance installée.
Voir la puissance totale sur la plaque signalétique de l'appareil. La norme fixe la valeur minimale de la section libre totale des ouvertures permanentes (fentes, perforation, grilles, gains, etc.) destinée à l'évacuation de l'air des cuisines qui doit être d'au moins de 100cm^2
La norme spécifie que la partie supérieure de l'ouverture permanente utilisée pour l'évacuation de l'air vicié par les produits de combustion doit être située à 1,80 m au moins au dessus du sol du local. Une section libre au moins égale doit être réservée aux ouvertures d'entrée d'air.
L'emplacement des ouvertures doit être tel qu'il n'en résultat aucurn courant d'air insupportable pour les occupants.


RACCORDEMENT AU GAZ
Contrôler si l'appareil est prévu pour le type de gaz distribué. Le raccordement à la canalisation gaz doit être effectué en conformité avec les règlements en vigueur, installations de gaz qui impôsent sur l'extremité de cette canalisation la présence d'un robinet de commande.
Pour le butane et le propane, un déteur-déclencher conformé à la norme peut tener lieu de robinet de commande. Ce robinet de commande permet de couper l'alimentation en gaz lorsque l'appareil n'est pas utilisé.
Une fois terminées les opérations de raccordement gaz, contrôle l'étanchétei des raccords avec de l'eau et du savon.
L'extremité du raccord est filtée.
Les raccordements possibles sont:

- le raccordement rigide avec interposition d'un joint;
- le raccordement par tuyaux flexible avec armature à embouts mécaniques suivant les normes en vigueur.
Le tube doit être raccordé directement au coude de la rampe. (voir fig 10)
- le raccordement par tuyau flexible avec armature à embouts mécaniques suivant les normes en vigueur.
- raccordement par tuyau couple suivant les normes en vigueur avec un about annelé. Le tube doit être monté sur le porte caoutchouc avec un collier de serrage pour éviter touteuite de gaz et visible sur toute sa longueur.
Dans ce dernier cas, contrôle la date de péremption du tube imprimée et le replacer avant cette date.
AVERTISSEMENTS
Nous rappelons pour les tuyaux soudles (longueur max. 1500mm), de:
1-1- evaporer tous étranglements ou écrasements du tuyau
2- eviter des efforts de traction et de torsion
3- éviter d'entre en contact avec des corps pointus, à vivre aéré, etc...
4- évier d'entrée en contact avec des parties qui dépassent de 70^ la tempête ambiente.
5- s'assurer qu'ils peuvent etre verifiés pour toute leur longueur.




REGLAGE GAZ
Si l'appareil a eté prévu pour fonctionner avec un type de gaz différent de celui de l'alimentation disponible, il faut changer les injecteurs, régler le début réduit des brûleurs et changer l'about annèle.

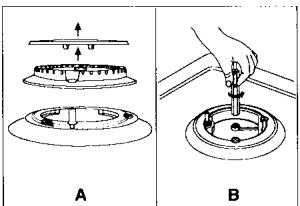

Alin de changer les injecteurs de la table de travail, il est nécessaire d'effectuer les opérations suivantes: enlever les grilles, enlever les brûleurs et leurs chapeaux (voir fig.A), changer l'injecter (voir figure B) et le replacer avec celui approprié au nouveau type de gaz (voir tableau D). Remonter tout en sens inverse en faisant attention à placer le chapeau de façon correcte sur le brûleur.

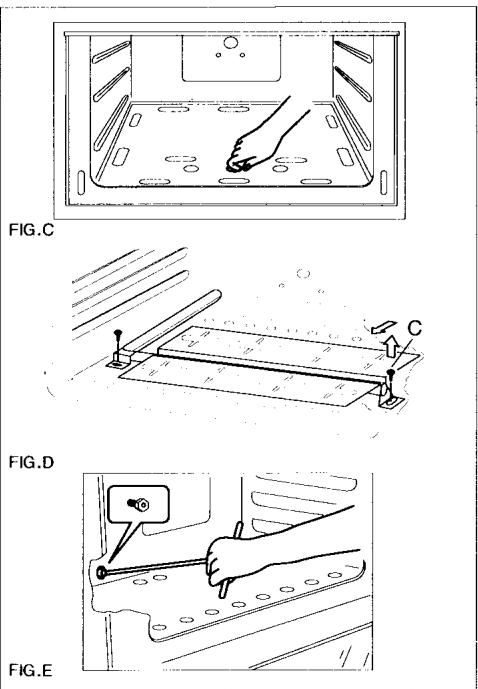

Brûleur four
Pour changer l'injecteur du brûleur fou, il est nécessaire d'effectuer les opérations suivantes: ouvrir la porte du fou, enlever la söie (voir fig.C), dévisser la vis C et démonter le brûleur du fou (voir fig.D). Changer l'injecteur (voir fig.E) le replacer par un autre approprié au nouveau type de gaz (voir table D). Remonter tout en sens inverse en faisant attention à placer le brûleur de façon correcte sur sa siege arrrière.

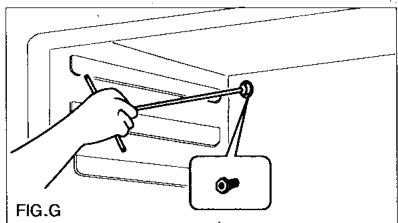

Bruleur grilloir
Pour changer l'injeuteur du grilloir, il est nécessaire d'effectuer les opérations suivantes: ouvr la porte del four, dévisser la vis C et démonter le brûlier du grilloir (voir fig.F). Changer l'injeuteur (voir fig.G) et le remplaçer un autre approprié au nouveau type de gaz (voir table D). Remponder tout en sens inverse en faisant attention à placer le brûlier de façon correcte sur sa siege arriere.


| TAB. D TABLEAU GENERAL INJECTEURS | ||||||
| Type de gaz | mbar | Inject. mm | Brûleur | Pauissance Watt | Consom type | |
| max. | min. | max. | ||||
| NATUREL | 20 | 1,23 | -Rapide | 2800 | 680 | 267 l/h |
| 0,97 | -Semi rapide | 1650 | 450 | 157 l/h | ||
| 0,77 | -Auxiliaire | 1000 | 400 | 95 l/h | ||
| 1,45 | -Triple cour. | 3400 | 1700 | 307 l/h | ||
| 1,50 | -Four | 4300 | 1000 | 410 l/h | ||
| 1,35 | -Grillon | 3300 | 298 l/h | |||
| G.P.L | 30 | 0,83 | -Rapide | 2800 | 680 | 204 g/h |
| 0,65 | -Semi rapide | 1650 | 450 | 120 g/h | ||
| 0,50 | -Auxiliaire | 1000 | 400 | 73 g/h | ||
| 0,98 | -Triple cour. | 3400 | 1700 | 243g/h | ||
| 1,00 | -Four | 4300 | 1000 | 313 g/h | ||
| 0,90 | -Grillon | 3300 | 241 g/h | |||
| Four sans thermostat | ||||||
| 0,83 | -Four | 3100 | 1200 | 226 g/h | ||
REGLAGE DEBIT REDUIT ROBINETS DE LA TABLE. Afin de regier le debil reduit,proceder comme il suit:allumer le bruleur et tourner la manette vers la position de debit reduit A; enlever la manette du robinet.Introduire un petit tourne-vis dans la tige du robinet (fig.11).Attention: dans les robinets avec securite, la vis de reglage "Z" du minimum se trouve a l'exterieur de la tige du robinet (fig.12).


Dévisser la vis de réglage pour augmenter le débit, ou visser la vis pour diminuer le débit. Le réglage est correct quand la flamme mèsère environ 3 ou 4 mm. Pour le gaz butane/propane, la vis de réglage doit être visée à fond. S'assurer que la flamme ne s'éteint pas lorsqu'on passée brusquement du débit max. A, au débit réduit A. Remonter la manette.
REGLAGE DEBIT REDUITHERMOSTAT DU FOUR. Afin de regier le debit réduit,proceder comme il suit:allumer le brûleur en tournant la manette vers la position maximale; enlever la manette et dévisser de celui tour la vis by-pass (fig.H). Remonter la manette et laisser chauffer le four pendant 15 minutes; ensuite placer la manette sur la position minimale. Apréss avoir enlevée de nouveau la manette, faisant attention à ne pas faire bouger la tige du thermostat, visser légèrement la vis by-pass sur mentionnée jusqu'à oscillatorine une flâme de 3 ou 4 mm de longueur. Pour ple gaz butane/propane, la vis de réglage doit être vissee à fond. S'assurer que la flamme ne s'éteint pas lorsqu'on passé brusquement du début maximal au début minimal, et en fermant ou ouvant la porte du tour. Attention: dans les robinets avec sécurité,la vis de réglage "T"du minimum se trouve à l'exterieur de la tige du robinet (fig.I).


REGLAGE DE L'AIR PRIMAIRE (brûleur de tour)
Pour regardler lair primaire du bruleur de lour, est nécessaire d'effectuer les operations suivantes:
Desserrer la vis (A) a fin de faire coulisser le régulateur à la fin du brûlée (fig L).
De cette façon, on peut augmenter ou réduir l'admission de l'air et oblérer une flâme correcte. Les flammes ne doivent pas souffier ou présenter des pointes jaune.
RéGLAGE DE L'AIR PRIMAIRE (brûleur de grilloir)
Pour regler l'air primaire du brûleur de grilloir, est nécessaire d'effectuer les opérations suivantes:
Desserer la vis (A) a fin de faire glisser en avant ou en arriere le régulator (fig.M).
De cette façon, on peut augmenter ou réduir l'admission de l'air et oblirner une flamme corrécté.
Les flammes ne doivent pas souffler ouprésenter des pointes jaune.

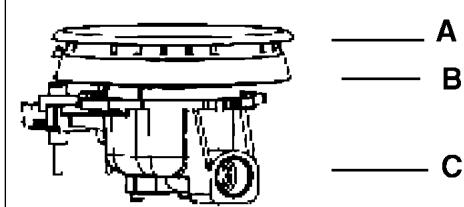

CHANGEMENT DES INJECTEURS DE LA TABLE DE CUISSON (fig. N/a)
- Enlever les grilles, les chapeaux des brûleurs et les brûleurs en les soulevant;
- dévisser les vis fixant la table (s'il y en a);
- soulever le devant de la table et l'appuyer contre le couvercle en la fixant avec ruban adhesif;
- enlever les tubes de réglage d'air et changer les injecteurs avec une cléf-tube de 7mm

Fig. N/a
ENTRETIEN DE L'APPAREIL
AVERTISSEMENTS
Avant d'effectuer toute réparation ou intervention, débrancher la prise de courant et fermer le robinet du gaz.
Le constructeur décine toute responsabilité quant aux dormages subsis par des personnes, des animaux ou des biens, résultat de la non observation des normes ci-dessus indiquées.
Dans le cas où il serait nécessaire de réparer ou remplacer les composants interns, il faut:
La lampe four utilisée est de type spécial résistant aux températures élevées. Aim de pouvoir la remplaçer démonter le verre de protection (A) et remplaçer la lampe brûlée par une dou même type, ensuite remonter le verre de protection.

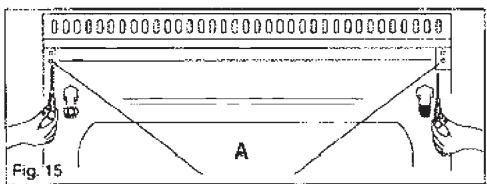

DEMONTAGE DE LA TABLE DE TRAVAIL
Retirez Iz couverde de verre de sa position glissant autre de lui.
vers le haut Entlever les grilles, enlever les bruleurs et les chapeaux (voir fig.13), devisser les vis "V" visibles au dessus de la table (voir fig. 14). Demonter la table de travail en devisnant les 4 vs "A" arriere (voir fig 15)




- Pour démonter le tableau de cord il suffit de deviser les 4 vssse (B) internes qui fixent le tableau de cord à la façace du jour (fig 16)
GRAISSAGE DES ROBINETS
AVERTSEMENTS: Cette operation doit etre effectuee par du personnel qualifie.
Si la manoeuvre d'un robinet devient dure, il faut l'engraisser avec un gras spécifique pour les hauteures temperatures. Proceeider comme it suit: ouvir la table de travail et demonter le tableau de bord aussi comme decrit dans le precedent paragraphe
Devisser les deux vis de fixage du corps du robinet (voir figure) et enlever le cune.

Nettoyer le cône et sa siege avec un linge mouilè avec du solvant Engraisser légarement le cône avec le gras spécifique que, le placer dans sa siege, et le tourner qu'elle fois. Enlever le cône de nouveau et enlever le gras résiduel faisant attention à ne pas obstruer les passages de gaz avec des résidues de gras.
Monter tout soigneusement en sens inverse.
Ouivre la table ce travail et démonter le tableau de bord aussi comme désartic dans le précédent paragraphe Dévisser l'écroud du tube qui porte le gaz au brûleur, dévisser la vis V fixant le robinet à la bride et l'éniever (voir figure).
Note: Lorsqu'on remplace le robinet il est nécessaire de remplaçer le joint d'échéante du robinet.

LA DIRECTIVE 2002/96/EC (DEEE):INFORMATIONS POUR L'UTILISATEUR

Fig. A
Ces informations s'adressent exclusivement aux utilisateurs possedant un produit sur lequel figure le symbole cédssous (Fig. A). Ce symbole est reporté sur l'étichette des caractéristiques techniques de l'appareil (plaque segnaléétique):
Ce symbole indique que cet appeareil est classé, selon les normes en vigueur, comme un équipement électrique ou Electronique et qu'il est conforme à la Directive EU 2002/96/EC (DEEE-Dechets d'Equipements Electriques et Electroniques). Il devra donc, en fin de vie, être obligatoirementTraitseparémentdesdechetsmenagers,et qu'il devraetre deposé gratuitemdentuncentre deramassage sechargeant du recyclage du matériel elektrique et electronique,ou bienetre remis aun revendeur, au moment de l'achat d'un nouvel appeareil équivalent.
Lutilisateur est responsable de la remise de l'appareil en fin de vie aux structures de ramassage et points de collectes appropriés. Il s'expose sinon aux sanction prévues par la législation en vigueur. La collecte sélective, qui permettra par la suite le recyclage du produit, le traitement des ses déchets et son élimination non polluante, contribue à la prévention de conséquences negatives pour l'environnement et la santé humaine, et favorise la valorisation des DEEE.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillée prendre contact avec le bureau municipal de cette région, votre service d'élimination des déchets menagers ou le magasin ou vous avez acheté le produit. Les produits et les importateurs obtempérant à leur responsabilité concernant le recyclage des DEEE, le traitement et l'élimination compatible avec l'environnement, en y participant soit directement, soit à travers un système de collectivité.
RÉGLEMENT n^ 1935/2004 DU PARLEMENT EUROPEEN - matériel et objets destinés à entrer en contact avec des dérenées alimentaires.
Information aux utilisateurs.

Le symbole représenté sur la figure, présente sur l'emballage, indique que les materiaux et objets destinés à entre en contact avec des denrées alimentaires sont conformés, dans ce produit, à ce qui est prescrit par le règlement européen n° 1935/2004.
A l'intérieur de la cavite du four les alimentes pourraient enter en contact avec : les grilles du four, les liquefrites, les plaques à pâtisserie, le verre de la porte du four, les joints en catouchouc, les broches des tournebroches, les parois du four.
Sur la table de cuisson avec : les grilles, les brûleurs et le plan de cuisson.
Dans le tiroir chauffe-plats avec : les parois du tiroir.
