Mode d'emploi et instructions de montage Appareil réfrigérant
Vous éviterez ainsi de vous blesser et d'endommager votre appareil.

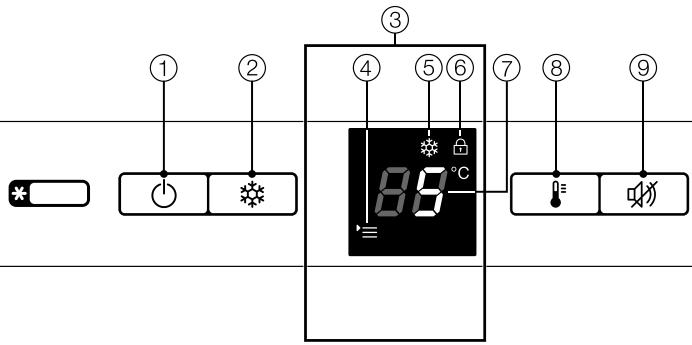

Comment économiser de l'énergie ? 15 Description de l'appareil 18 Bandeau de commande 18 Accessoires disponibles en option 20 Mise en marche et arrêt de l'appareil 21 Avant la première utilisation 21 En cas d'absence prolongée 22 Température optimale . . . dans la zone de réfrigération et dans la zone PerfectFresh Répartition automatique de la température (DynaCool) . . . dans le compartiment de congélation Affichage de température Régler la température Modifier la température dans la zone PerfectFresh
23 Arrêt prématuré de l'alarme de porte 27 Procéder à d'autres réglages 28 Mode de réglage 28 Activer/désactiver le verrouillage 28 Conserver des aliments dans la zone de réfrigération Différentes zones de froid Non approprié pour la zone de réfrigération A savoir lors de l'achat des aliments Bien entreposer ses aliments
30 Table des matières Porte-bouteilles 36 Tiroirs de la zone PerfectFresh 36 Congélation et stockage Utiliser le compartiment de congélation Que se passe-t-il lors de la congélation de produits frais ? Stockage de produits surgelés Congélation de produits Avant le stockage Stockage Env. 24 heures après le stockage Préparation de glaçons Rafraîchissement rapide de boissons
37 Nettoyer l'intérieur de l'appareil et les accessoires Nettoyage du joint de porte Nettoyez les prises d'air
43 Conseils de montage Emplacement de l'appareil Classe climatique Aération et ventilation Avant l'encastrement de l'appareil Votre ancien appareil avait une autre technique de charnière ? Face frontale inox

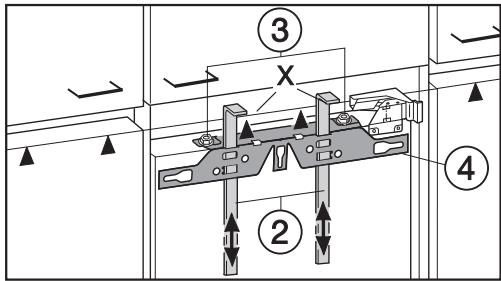

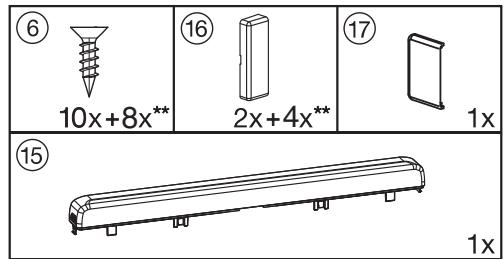

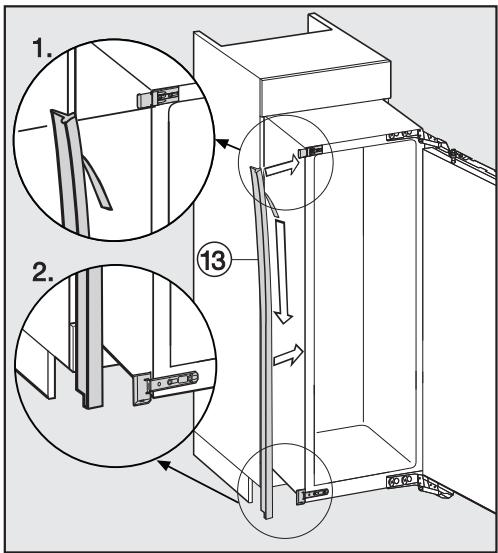

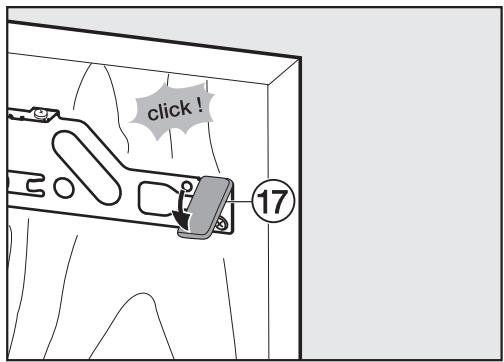

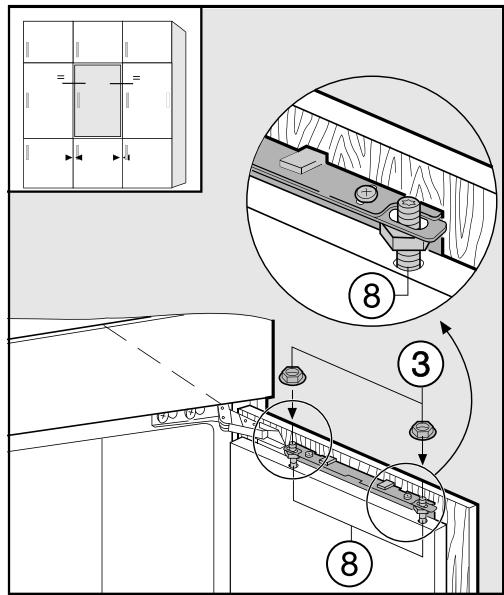

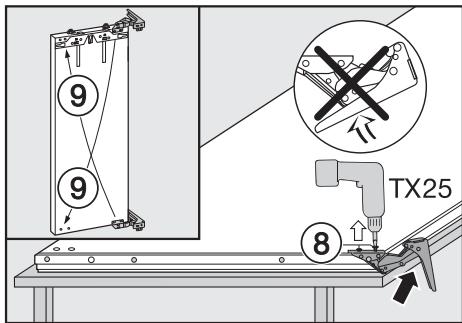

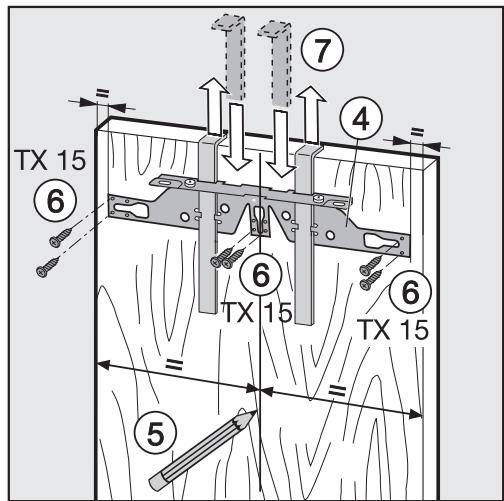

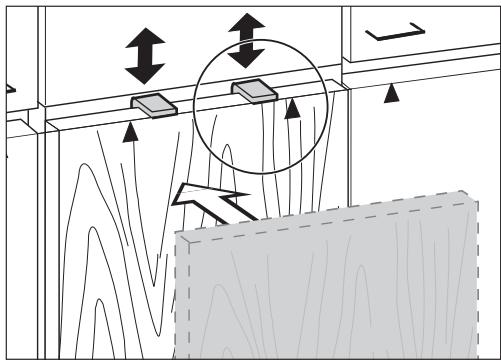

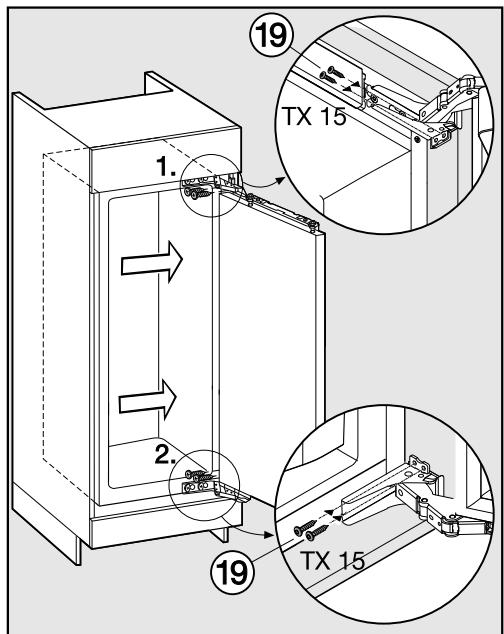

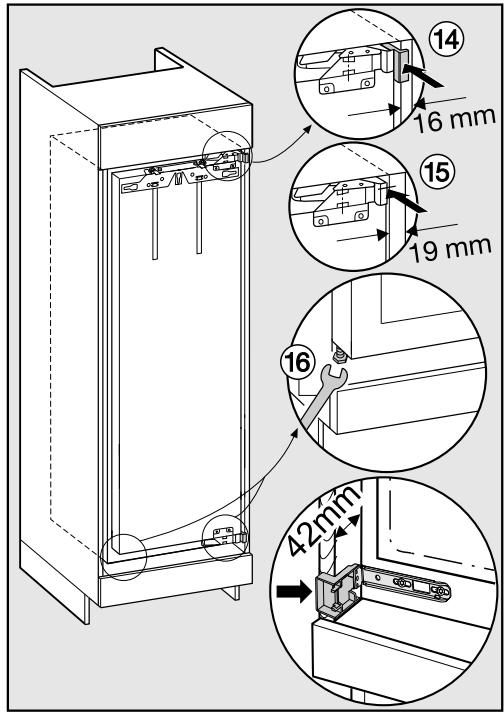

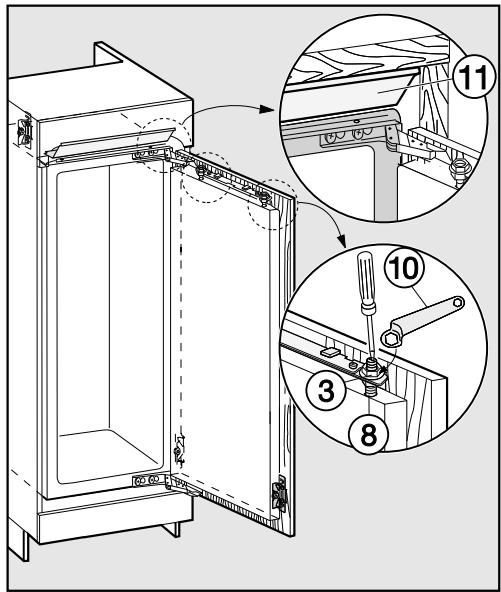

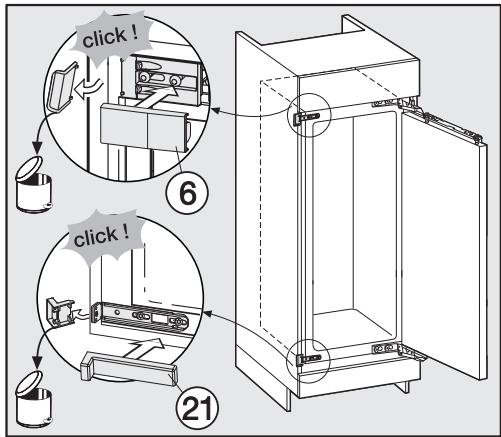

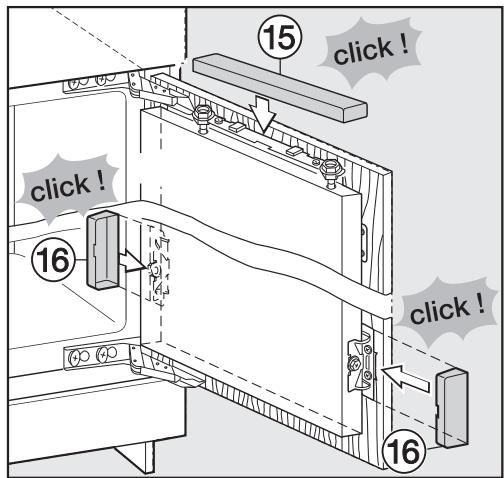

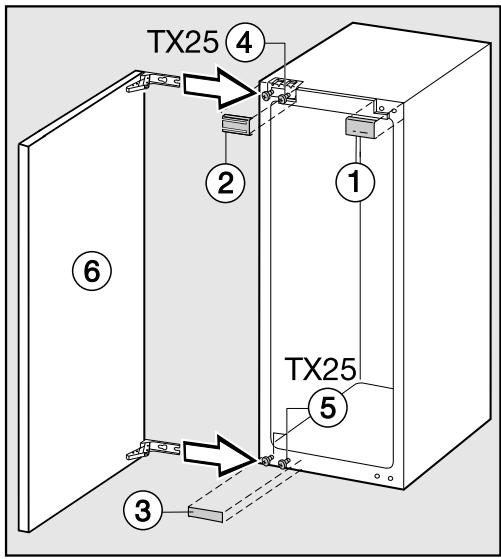

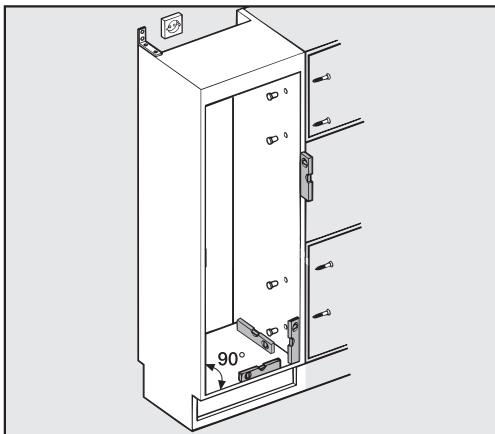

Encastrement de l'appareil 67 Montage de la porte du meuble 74
Cet appareil satisfait aux prescriptions de sécurité en vigueur. Toute utilisation non conforme risque toutefois de causer des dommages aux personnes et aux biens. Lisez attentivement le mode d'emploi et les instructions de montage avant de mettre votre appareil en marche. Ils contiennent des conseils importants en matière d'installation, de sécurité, de montage, d'utilisation et d'entretien de l'appareil. Vous éviterez ainsi de vous blesser et d'endommager votre appareil. Miele n'est pas responsable des dommages provoqués par le non-respect de ces prescriptions de sécurité et mises en garde. Conservez le mode d'emploi et les instructions de montage et remettez-les à tout nouveau détenteur de l'appareil.
Cet appareil est exclusivement destiné à l'utilisation dans un cadre domestique et dans des environnements assimilables à un cadre domestique. Cet appareil n'est pas destiné à une utilisation à l'extérieur.
Tout autre utilisation est interdite.
L'appareil ne convient pas pour stocker et réfrigérer des médicaments, du plasma sanguin, des préparations de laboratoire ou les substances ou produits similaires sur lesquels est fondée la directive sur les produits médicaux. Une utilisation contre-indiquée de cet appareil risque d'altérer ou d'endommager les produits entreposés. Par ailleurs, l'appareil ne doit pas être utilisé dans des locaux comportant des risques d'explosion. Miele n'assume aucune responsabilité des dommages causés par une utilisation non conforme aux dispositions ou une erreur de manipulation.
Ces personnes sont autorisées à utiliser cet appareil sans surveillance uniquement si son fonctionnement leur a été expliqué de telle sorte qu'elles puissent le manipuler en toute sécurité et qu'elles ont compris les risques qui en résultent.
Les enfants de moins de huit ans doivent être tenus à distance de l'appareil, à moins qu’ils ne soient sous surveillance constante.
Les enfants doivent être capables de reconnaître et de comprendre les dangers que présente une erreur de manipulation.
L'utilisation de cet agent réfrigérant écologique a entraîné en partie un accroissement des bruits de fonctionnement de l'appareil. Outre les bruits liés au fonctionnement du compresseur, il se peut que des bruits d'écoulement se produisent dans le cycle de refroidissement. Ces bruits sont malheureusement inévitables, mais ils n'ont absolument aucune incidence sur le fonctionnement de l'appareil. Lors du transport et de l'installation de l'appareil, veillez à ce qu'aucune partie du cycle de refroidissement ne soit endommagée. Les projections d'agent réfrigérant peuvent provoquer des lésions oculaires. En cas de dommages : – éloignez toute source de flamme, – débranchez l'appareil du secteur, – aérez intégralement la pièce dans laquelle se trouve l'appareil pendant quelques minutes, et – contactez le service après-vente.
Afin que l'appareil ne s'endommage pas, les données de branchement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement concorder avec celles offertes par le secteur électrique. Comparez-les avant de le brancher. En cas de doute, renseignez-vous auprès d'un électricien professionnel.
Ce dispositif de sécurité revêt une importance fondamentale. En cas de doute, faites vérifier l'installation électrique par un électricien professionnel.
électrique par ce moyen.
– le fusible de l'installation domestique est entièrement dévissé et sorti de son logement, ou – le cordon d'alimentation est débranché du secteur. Pour débrancher l'appareil du secteur, ne tirez pas le cordon d'alimentation mais la fiche.
Les travaux d'installation et d'entretien et les réparations ne doivent être effectués que par des spécialistes agréés par Miele.
Miele, tout recours en garantie sera rejeté.
La classe climatique est indiquée sur la plaque signalétique apposée à l’intérieur de l’appareil. Une température ambiante plus basse entraîne l'arrêt prolongé du compresseur et l’appareil ne peut alors maintenir la température voulue.
à l'intérieur de l'appareil ou dans la contre-porte de celui-ci, veillez à ce que ni graisse ni huile n'entrent en contact avec les pièces en matière plastique de l'appareil. Ces substances pourraient endommager le matériau synthétique qui risquerait de se fendre ou de se déchirer.
Risque d’incendie et d’explosion !
Risque d'explosion !
Ne touchez pas aux aliments congelés ni aux pièces métalliques avec les mains mouillées. Vos mains pourraient rester collées. Risque de blessure !
Vos lèvres ou votre langue risqueraient de rester collées contre la glace en raison de la température extrêmement basse. Risque de blessure !
La durée de conservation dépend de plusieurs facteurs tels que le degré de fraîcheur, la qualité et la température de conservation. Vérifiez la date limite de conservation et les conseils de stockage fournis par les fabricants des produits alimentaires !
Ne traitez pas le joint de porte avec de l'huile ou de la graisse. Cela le rendrait poreux à la longue.
Pour nettoyer l'appareil et le faire dégivrer, n'utilisez jamais de nettoyeur à vapeur.
– enlever la couche de givre ou de glace, – décoller des bacs à glaçons ou des produits alimentaires.
L'appareil doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage.
Risque de blessure et de dégâts matériels !
– en perçant les tubulures de l'évaporateur qui contiennent de l'agent réfrigérant, – en pliant les conduites rigides, – ou en rayant le revêtement de surface. Symbole sur le compresseur (selon modèle) Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal !
Les emballages ont pour fonction de protéger votre appareil des dommages dus au transport. Les matériaux d'emballage ont été sélectionnés d'après des critères d'écologie et de facilité d'élimination. Ils sont donc recyclables. Le recyclage de l'emballage dans le circuit des matériaux économise des matières premières et réduit le volume des déchets. Votre agent reprend l'emballage sur place.
Les appareils électriques et électroniques usagés contiennent encore de précieux matériaux. Mais ils contiennent aussi des substances toxiques dont l'utilisation s'est avérée nécessaire pour le fonctionnement et la sécurité de l'appareil. Déposées avec les ordures ménagères ou traitées de manière inadéquate, ces substances risquent de nuire à la santé de l'homme et à l'environnement. N'éliminez donc en aucun cas votre appareil usagé avec les ordures ménagères.
Veillez à ce que les tubulures de l'appareil ne soit pas endommagées en attendant son évacuation en vue de son élimination dans le respect des normes environnementales. On évitera ainsi que l'agent réfrigérant contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère. Veillez, en attendant l'évacuation de l'appareil, à tenir celui-ci hors de portée des enfants. Vous trouverez les informations s'y rapportant au chapitre "Prescriptions de sécurité et mises en garde" de ce mode d'emploi.
Sans exposition directe aux rayons du soleil.
Zone PerfectFresh proche de 0 °C Compartiment de congélation -18 °C
Remettre le plus vite possible les produits sortis, avant qu'ils ne se réchauffent trop. Laisser d'abord refroidir les boissons et les plats chauds à l'extérieur de l'appareil.
Ne pas surcharger les compartiments, afin que l'air puisse circuler.
épaisseur de glace de 0,5 cm.

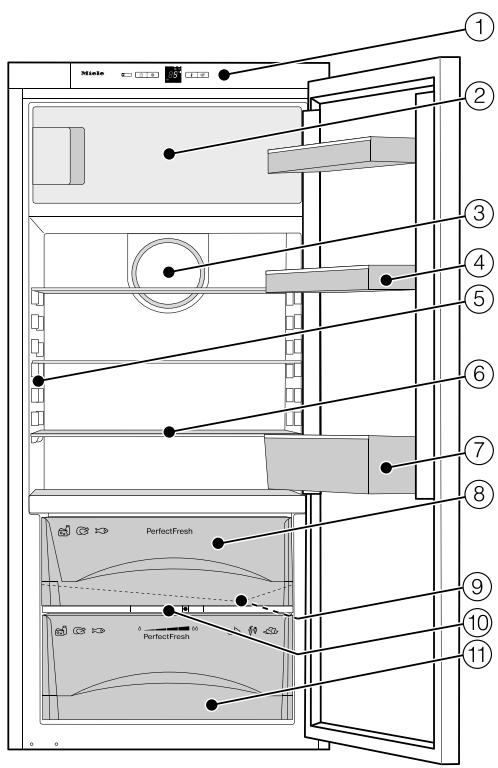

Cette illustration montre un modèle d'appareil comme exemple. * La zone PerfectFresh répond aux exigences d'un compartiment pour denrées hautement périssables selon EN ISO 15502.
Pour commander des accessoires en option, veuillez vous rendre sur notre site en ligne ou vous adresser à votre revendeur ou au service après-vente Miele. Boutique en ligne Miele : www.miele-shop.ch

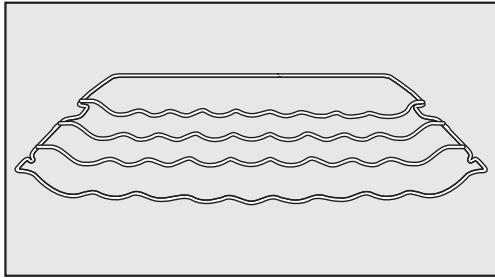

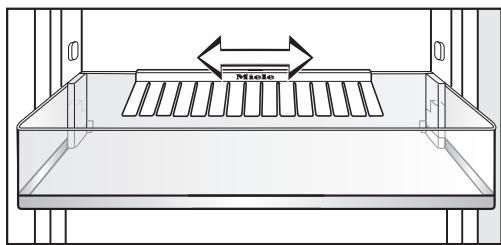

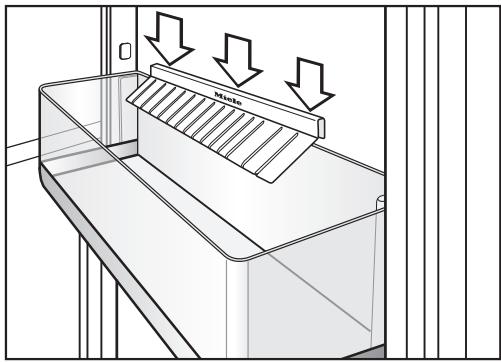

Le support à bouteilles peut s'installer de diverses manières dans la zone de réfrigération. Plan de rangement divisible en deux parties Le plan de rangement divisible permet de déposer des produits de grande taille, p. ex. des bouteilles ou de grands récipients. Il suffit de glisser la partie avant sous la partie arrière de la plaque. Chiffon microfibre polyvalent Le chiffon microfibre contribue à éliminer les traces de doigts et les petites salissures sur les façades en inox, les panneaux d'appareil, les fenêtres, les meubles, les vitres de voiture, etc.
Les lamelles du porte-bouteilles se dressent dans le balconnet à bouteilles et permettent un meilleur maintien des bouteilles à l'ouverture et à la fermeture de la porte de l'appareil.
Les baguettes en inox sur les balconnets et plans de rangement sont recouverts d'un film destiné à les protéger contre les dégâts risquant de survenir pendant le transport. Retirez la feuille de protection recouvrant les baguettes en inox. Nettoyage Veuillez respecter les indications figurant au chapitre "Nettoyage et entretien". Nettoyez l'intérieur de l'appareil et les accessoires.
L'appareil commence à produire du froid et l'affichage de la température indique la valeur souhaitée. L'éclairage intérieur s'allume lorsque vous ouvrez la porte de l'appareil. Pour que la température soit suffisamment basse, laissez l'appareil descendre en température pendant quelques heures avant de le remplir pour la première fois.
débranchez la fiche de la prise secteur ou désactivez le fusible de l'installation domestique, faites dégivrer le compartiment de congélation, nettoyez l'appareil et laissez les portes de l'appareil ouvertes afin d'aérer suffisamment et d'éviter ainsi la formation de mauvaises odeurs.
Si ce n'est pas possible, c'est que le verrouillage est enclenché (voir "Procéder à d'autres réglages - Désactiver le verrouillage). L'éclairage intérieur s'éteint et le processus de réfrigération est déclenché.
– selon la fréquence et la durée d'ouverture de la porte. – en fonction de la quantité d'aliments conservés. – avec la chaleur des produits venant d'être entreposés. – avec l'augmentation de la température ambiante autour de l'appareil. Votre appareil est conçu pour une classe climatique définie (plage de température ambiante), dont les limites doivent être respectées.
PerfectFresh Nous recommandons une température de 4 °C dans la zone de réfrigération. Dans la zone PerfectFresh, la température est réglée automatiquement ; elle est située entre 0 et 3 °C.
L'appareil enclenche automatiquement le ventilateur lorsque la réfrigération de la zone de réfrigération se met en route. Le froid est ainsi réparti uniformément et les aliments stockés sont refroidis à une température homogène.
Pour congeler des produits frais et conserver longtemps les aliments, une température de -18 °C est obligatoire. A cette température, la croissance des micro-organismes est largement stoppée. Dès que la température remonte au-dessus de -10 °C, la décomposition due aux micro-organismes reprend et les aliments se conservent moins longtemps. C'est pourquoi vous devez cuisiner rapidement vos surgelés (cuisson ou rôtissage) s'ils ont partiellement ou entièrement décongelés. Les températures élevées détruisent la plupart des micro-organismes.
Si la porte de l'appareil est ouverte très fréquemment, que des quantités importantes d'aliments sont stockées ou que la température ambiante est élevée, un réglage de 3 °C à 5 °C est recommandé. La température est réglable entre 9 °C et 3 °C. Plus la température dans la zone de réfrigération est élevée ou basse, plus elle est élevée ou basse dans le compartiment de congélation.
A la première pression, la dernière température sélectionnée s'affiche en clignotant. La valeur de température change continuellement. Si le réglage 9 °C est atteint, le défilement reprend à 3 °C. La nouvelle valeur de température sélectionnée est reprise automatiquement au bout d'un certain temps et s'affiche sur l'écran. La température dans l'appareil se règle maintenant progressivement pour atteindre la nouvelle valeur sélectionnée. Dans le compartiment de congélation, une température moyenne de -18 °C est réglée.
Modifier la température dans la zone PerfectFresh Dans la zone PerfectFresh, la température se maintient automatiquement entre 0 et 3 °C environ. Si vous souhaitez augmenter ou baisser la température pour stocker du poisson par exemple, vous pouvez le faire. La température configurée de la zone PerfectFresh est de b5. Si vous avez choisi une valeur située entre b1 et b4, la zone PerfectFresh peut descendre en dessous de zéro et les aliments geler !
SuperFroid pour activer la fonction. A l'écran apparaît b et la dernière valeur réglée.
1 : température la plus basse, 9 : température la plus élevée.
Le symbole Menu clignote et c clignote à l'écran. Le mode de réglage est maintenant activé.
Appuyez de manière prolongée sur la touche de réglage de température, jusqu'à ce que b clignote à l'écran.
La nouvelle température sélectionnée pour la zone PerfectFresh s'établit petit à petit.
La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. Le symbole SuperFroid s'éteint et l'appareil repasse à la puissance frigorifique normale.
Le symbole SuperFroid s'allume. La température baisse dans la zone de réfrigération, car l'appareil fonctionne à la puissance frigorifique maximale.
L'appareil fonctionne de nouveau à la puissance frigorifique normale.
L'appareil est équipé d'un système d'alarme afin d'éviter une déperdition énergétique lorsque la porte est ouverte.
Si la porte de l'appareil reste ouverte plus de 60 secondes, un signal sonore retentit. Dès que la porte de l'appareil est refermée, l'avertisseur sonore s'arrête. Arrêt prématuré de l'alarme de porte Si le signal sonore vous gêne, vous pouvez le désactiver avant qu'il ne s'arrête de lui-même.
Le signal sonore s'arrête. Vous ne pouvez pas désactiver le signal sonore en mode de réglage.
Mode de réglage Le mode de réglage vous permet de procéder à certains réglages sur l'appareil. Modifier la température dans la zone PerfectFresh
La procédure de modification de la température de la zone PerfectFresh est décrite au chapitre "Température optimale". Nous vous indiquons ci-après comment activer et désactiver le verrouillage. Le mode de réglage est indiqué à l'écran par le symbole Menu .
SuperFroid pour activer le verrouillage. L'écran affiche .
SuperFroid pour enclencher la fonction de verrouillage. Le symbole de verrouillage clignote.
Le verrouillage vous permet d'éviter que l'appareil ne soit déclenché par mégarde.
Le symbole Menu clignote et clignote à l'écran. Le mode de réglage est maintenant activé.
Le mode de réglage est maintenant activé.
SuperFroid pour activer le verrouillage. L'écran affiche .
SuperFroid pour déclencher la fonction de verrouillage. Le symbole de verrouillage s'éteint.
La température de la zone de réfrigération s'affiche à l'écran.
Si vous entreposez des aliments contenant de la graisse ou de l'huile à l'intérieur de l'appareil ou dans la contre-porte de celui-ci, des fissures risquent d'apparaître dans le plastique, qui peut casser ou se déchirer. Veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil.
Zone la moins froide La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.
PerfectFresh contre la paroi interne du fond. Cependant, la température est encore plus basse dans les compartiments de la zone PerfectFresh.
Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air. N'obstruez pas le ventilateur sur la paroi arrière – c'est essentiel pour la puissance frigorifique. Les aliments ne doivent pas toucher la paroi arrière de l'appareil. Ils risqueraient d'y adhérer en gelant.
– le poisson, la viande et la volaille, – les saucisses et les plats cuisinés, – les plats/pâtisseries aux œufs ou à la crème, – les pâtes fraîches, les pâtes à gâteau, à pizza ou à quiche, – les fromages au lait cru et autres produits à base de lait cru,
– les légumes sous cellophane et autres aliments frais dont la date de péremption est conditionnée par un stockage inférieur à 4 °C.
à 5 °C car ils sont sensibles au froid. L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses. Parmi ces aliments, on compte notamment les : – ananas, avocats, bananes, grenades, mangues, papayes, fruits de la passion, agrumes (tels que les citrons, les oranges, les mandarines et les pamplemousses), – fruits pas assez mûrs,
Afin d'éviter un transfert d'odeurs, la prolifération de germes ou un desséchement des produits, laissez vos aliments dans leur emballage ou couvrezles soigneusement (il existe des exceptions pour la zone PerfectFresh). Ces mesures valent particulièrement pour la conservation de produits d'origine animale. En réglant correctement la température de votre appareil et en respectant une hygiène correcte, vous pouvez allonger considérablement la durée de conservation des aliments.
– fromages à pâte dure (tels que le parmesan ou le fromage de montagne).
La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est décisive pour la durée de conservation des aliments. Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée. 31
La zone PerfectFresh réunit les conditions optimales pour stocker fruits, légumes, poissons, viandes et produits laitiers. Les aliments restent frais plus longtemps, leurs vitamines et leur goût sont préservés. Dans la zone PerfectFresh, la température est réglée automatiquement entre 0 et 3 °C. Ces températures inférieures aux températures habituelles des zones de réfrigération offrent néanmoins des conditions idéales aux aliments peu sensibles au froid. Le froid ralentissant le processus de dégradation des aliments, vos aliments resteront frais beaucoup plus longtemps. Par ailleurs, il est possible de régler le taux d'humidité de la zone PerfectFresh afin de l'adapter au mieux aux aliments conservés. Un taux d'humidité élevé permet de préserver l'humidité des aliments et d'éviter un desséchement rapide. Ils restent frais et croquants plus longtemps. Rappelez-vous que plus les aliments sont frais au moment de leur achat, mieux ils se conserveront ! Sortez les aliments de la zone PerfectFresh env. 30 à 60 minutes avant leur consommation. Leur arôme et leur goût ne se déploieront pleinement qu'à température ambiante.
– Dans le compartiment sec supérieur, il règne une température de 0 à 3 °C sans augmentation du taux d'humidité . Vous pouvez y conserver poissons, viandes, produits laitiers, voire d'autres aliments, tant qu'ils restent emballés. – Dans le compartiment humide inférieur (un ou plusieurs selon les modèles) règne une température de 0 à 3 °C, sans ou avec augmentation du taux d'humidité selon la position dans laquelle se trouve le curseur de réglage. Si le taux d'humidité augmente, vous pouvez y conserver vos fruits et légumes.
Compartiment sec
Pour des raisons d'hygiène, ne conservez ces aliments qu'emballés ou couverts.
Taux d'humidité faible Ce réglage transforme le compartiment humide en compartiment sec. Le curseur de réglage ouvre les ouvertures du compartiment de telle sorte que l'humidité s'en échappe (voir "Compartiment sec "). Taux d'humidité élevé Le réglage du compartiment humide convient à la conservation des fruits et légumes. Le curseur ferme les ouvertures du compartiment de telle sorte que toute l'humidité reste à l'intérieur. Si les aliments ne sont pas emballés, le taux d'humidité nécessaire à l'intérieur du compartiment humide dépend principalement de la nature et de la quantité des aliments stockés. Si le compartiment est peu rempli, le taux d'humidité peut rester faible. Conseil : il est alors conseillé de conserver vos aliments dans des emballages hermétiques. Si le taux d'humidité est trop élevé dans le compartiment humide, il se peut que de la condensation se forme au sol et sous le couvercle. Essuyez l'eau de condensation à l'aide d'un chiffon. 33
Si vous n'êtes pas satisfait de l'état de vos aliments (s'ils sont flétris au bout d'une courte durée de stockage), veuillez suivre les instructions suivantes : N'entreposez que des aliments frais. Les conditions de stockage sont très importantes afin d'assurer la fraîcheur des aliments. Nettoyez la zone PerfectFresh avant d'y entreposer les aliments. Essuyez les aliments très humides avant de les entreposer au réfrigérateur. Ne conservez pas d'aliments sensibles au froid dans la zone PerfectFresh (voir "Aliments non adaptés au réfrigérateur"). Pour une conservation optimale des aliments, sélectionnez le bon compartiment PerfectFresh et réglez bien la position du curseur de réglage du compartiment humide (taux d'humidité faible ou élevé).
Le cas échéant, essuyez le fond de l'appareil et le dessous du couvercle avec un chiffon propre ou posez-y une grille ou un objet similaire pour permettre à l'eau excédentaire de s'écouler. S'il arrivait que le taux d'humidité baisse, emballez vos aliments hermétiquement. Vous avez l'impression que la température de la zone PerfectFresh augmente ou baisse de manière excessive ? Commencez par essayer de réguler la zone de réfrigération en modifiant la température de 1 à 2 °C. Si des cristaux de givre se forment au fond des compartiments de la zone PerfectFresh, augmentez aussitôt la température car le froid risque d'abîmer les aliments entreposés.
Déplacement des balconnets de rangement et des balconnets à bouteilles Faites coulisser le balconnet de rangement ou le balconnet à bouteilles vers le haut, puis tirez-le vers l'avant pour le sortir. Placez le balconnet à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

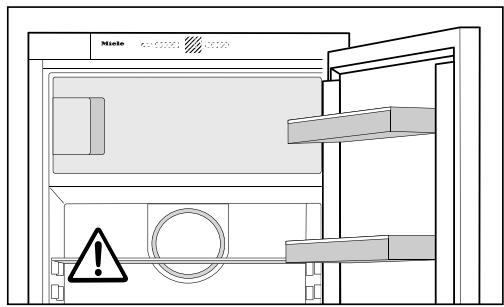

Le rayon en verre ne peut être posé dans l'enceinte intérieure. De la même façon, il est impossible de disposer les rayons en verre du bas sur les surfaces d'appui du haut. Le rayon en verre dépasserait et la porte ne pourrait pas être fermée.

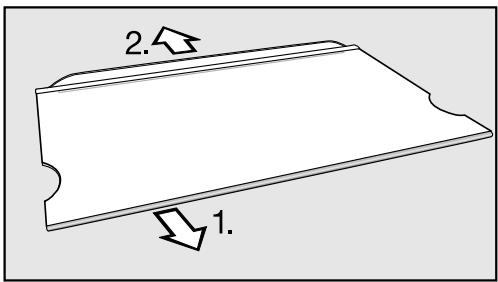

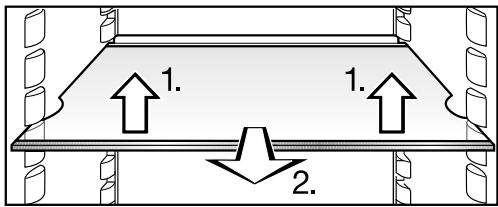

Vous pouvez déplacer les plans de rangement en fonction de la hauteur des produits à réfrigérer :
Le bord de butée du listeau de protection arrière doit être orienté vers le haut pour empêcher que les aliments, en touchant la paroi arrière, n'y adhèrent et ne gèlent. Les plans de rangement étant dotés de butées de sortie, il est impossible de les retirer par inadvertance.
Pour retirer plus facilement les tiroirs, enlevez le porte-bouteilles se trouvant dans la porte de l'appareil.
Cela vous permet de dégager davantage de place pour les boissons en berlingots. Le porte-bouteilles peut être entièrement retiré (pour le nettoyer par exemple) : Faites coulisser le balconnet à bouteilles vers le haut, puis tirez-le vers l'avant pour le sortir. Retirez le porte-bouteilles du rebord arrière du balconnet à bouteilles par le haut.
Rentrez ensuite les rails télescopiques. Vous éviterez ainsi d'endommager le matériel. Tirez le couvercle entre les compartiments doucement vers l'avant et retirez-le vers le bas. Pour le réinsérer, soulevez le couvercle de compartiment depuis le bas et posez-le sur les supports. Poussez-le vers l'arrière jusqu'à ce qu'il s'enclenche. Pour insérer les tiroirs : Posez les tiroirs sur les rails entièrement rentrés. Poussez-les dans l'appareil jusqu'à ce que les tiroirs encliquettent.
Utiliser le compartiment de congélation Utilisez le compartiment de congélation pour – stocker des produits surgelés, – produire des glaçons, – congeler de petites quantités d'aliments. Il est possible de congeler jusqu'à 2 kg/24 heures.
Les produits frais doivent être congelés aussi rapidement que possible afin qu'ils conservent leur valeur nutritive, leur teneur en vitamines, leur aspect naturel et leur saveur. Plus les produits sont congelés lentement, plus la quantité de liquide sortant de chacune de leurs cellules et passant dans les cavités est importante. Les cellules se contractent. Lors de la décongélation, seule une partie de ce liquide retourne dans les cellules. Dans la pratique, cela signifie que les aliments perdent une grande partie de leur jus. Vous le voyez au fait que lors de la décongélation, une large tache d'eau se forme autour des aliments.
Si vous souhaitez stocker des produits surgelés, vérifiez tout d'abord, lorsque vous les achetez, – que l'emballage ne présente aucun dommage, – la date limite de consommation, et – la température intérieure du bahut de congélation du magasin. Si la température de la zone de congélation est supérieure à -18 °C, la durée de conservation des surgelés est réduite. Achetez les produits surgelés en dernier lieu et transportez-les enveloppés dans du papier journal ou dans un sac glacière. De retour chez vous, rangez les surgelés immédiatement dans l'appareil. Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu'après les avoir cuisinés (en les faisant cuire ou rôtir).
Congélation de produits Ne congelez que des produits frais et parfaitement sains ! A noter avant de congeler les produits – Peuvent être congelés : la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits crus, les produits laitiers, le pain et la pâtisserie, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisinés. – Ne peuvent être congelés : les grappes de raisin, les salades vertes, les radis, le raifort, la crème acidulée, la mayonnaise, les œufs entiers dans leur coquille, les oignons, les pommes et les poires crues. – Pour conserver la couleur, le goût, l'arôme et la vitamine C, blanchissez les légumes avant de les congeler. Pour cela, ébouillantez les légumes coupés, par portions, pendant 2 à 3 minutes. Retirez ensuite les légumes, puis passez-les rapidement à l'eau froide. Laissez-les égoutter. – La viande maigre se congèle mieux que la viande grasse et se conserve plus longtemps. – Placez une feuille de plastique entre les côtelettes, les steaks, les escalopes et autres morceaux de viande. Vous éviterez ainsi qu'ils forment un bloc compact en congelant. – Evitez d'assaisonner les produits crus et les légumes blanchis avant de les congeler. Assaisonnez très légère-
épices perdent leur saveur lors de la congélation. – Laissez refroidir les boissons et les plats chauds à l'extérieur de l'appareil pour éviter que les produits déjà congelés ne souffrent de leur chaleur et pour ne pas augmenter la consommation d'énergie. Emballage Portionnez les produits à congeler. Emballages adéquats – feuilles de plastique – feuilles de polyéthylène – feuilles d'aluminium – boîtes de congélation Emballages non adéquats – papier d'emballage – un élastique – des clips en matière synthétique – des ficelles ou – du ruban adhésif résistant au froid.
Conseil : vous pouvez également souder des sacs ou des feuilles d'emballage en polyéthylène à l'aide d'un appareil de soudage de feuilles. Inscrivez le contenu et la date de congélation sur l'emballage. Avant le stockage 4 heures avant de stocker des aliments, réglez la température sur 4 °C ou moins. Les aliments déjà congelés disposeront ainsi d'une réserve de froid. Stockage Les produits à congeler ne doivent pas toucher les surgelés pour éviter que ces derniers ne décongèlent partiellement.
La durée de conservation des aliments est très différente, même en cas de respect de la température prescrite de -18 °C. Même les produits congelés se dégradent très lentement. La graisse peut p. ex. devenir rance avec l'oxygène. La viande maigre peut par conséquent être conservée environ deux fois plus longtemps que la viande grasse. Les durées de conservation indiquées sont des valeurs références pour la durée de conservation des différents groupes d'aliments dans la zone de congélation. Groupe d'aliments
(mois) Répartissez les produits sur tout le fond du compartiment de congélation ou en contact avec les parois latérales intérieures, afin que les aliments congèlent aussi vite et aussi profondément que possible.
Vous pouvez décongeler les aliments – au four à micro-ondes, – au four en mode "Chaleur tournante" ou "Décongeler", – à température ambiante, – dans la zone de réfrigération (le froid sera utilisé pour refroidir les autres aliments), – au four à vapeur. Les tranches de viande et de poisson peuvent être mises encore partiellement congelées dans une poêle chaude. Disposez les tranches de viande et de poisson (p. ex. viande hachée, poulet, filet de poisson) de sorte qu'elles n'entrent pas en contact avec d'autres aliments. Recueillez l'eau de décongélation et éliminez-la soigneusement. Les fruits peuvent décongeler à température ambiante, aussi bien dans leur emballage que dans un plat couvert. Les légumes congelés peuvent être plongés tels quels dans de l'eau bouillante, de l'huile ou de la graisse chaude. Comme la structure cellulaire change, le temps de cuisson est un peu plus court que pour des légumes frais. Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu'après les avoir cuisinés (en les faisant cuire ou rôtir).

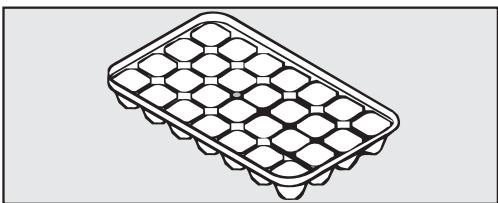

Pour décoller le bac à glaçons, utilisez un objet émoussé, comme le manche d'une cuillère. Conseil : les glaçons se décollent facilement du bac si vous placez celui-ci quelques secondes sous l'eau courante.
Pour rafraîchir rapidement des boissons, enclenchez la fonction SuperFroid. Sortez les bouteilles que vous avez mises à rafraîchir dans le compartiment de congélation au bout d'une heure maximum. Sinon les bouteilles pourraient éclater.
Zone de réfrigération et zone PerfectFresh Une couche de glace empêche, dans certaines circonstances, la porte du compartiment de congélation de bien fermer. Elle réduit en outre la puissance frigorifique, ce qui augmente la consommation d'énergie.
L'eau de dégivrage s'écoule dans la conduite d'évacuation et passe par l'orifice d'évacuation dans un système d'évaporation situé sur la face arrière de l'appareil.
Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres.
Le dégivrage du compartiment de congélation n'est pas automatique. En fonctionnement normal, de la glace et du givre peuvent, à la longue, se former dans le compartiment de congélation, p. ex. sur les parois intérieures. La quantité de givre et de glace accumulés dépend également des facteurs suivants : – ouverture fréquente de la porte de l'appareil et/ou pendant une période prolongée ;
Profitez-en pour procéder au dégivrage lorsque – le compartiment de congélation est vide ou ne contient que peu d'aliments, – le taux d'humidité de la pièce et la température ambiante sont faibles.
à ne pas endommager le producteur de froid, ce qui rendrait l'appareil inutilisable. Ne grattez pas les couches de glace ou de givre. N'utilisez pas d'objets pointus ou tranchants. Avant le dégivrage Sortez les produits et enroulez-les dans plusieurs couches de papier journal ou dans des couvertures. Conseil : vous pouvez également stocker les produits surgelés dans un sac glacière.
N'utilisez jamais de nettoyeur vapeur pour dégivrer la zone de congélation.
Enlevez les morceaux de glace qui se sont détachés.
Enlevez l'eau de dégivrage à l'aide d'une éponge ou d'un chiffon, éventuellement à plusieurs reprises. Après le dégivrage Nettoyez le compartiment de congélation puis séchez-le. Il ne faut pas que l'eau de nettoyage passe dans l'orifice d'évacuation de l'eau de dégivrage ! Rebranchez l'appareil et enclenchezle. Remettez les produits surgelés dans le compartiment de congélation lorsque la température est assez basse.
Veuillez vous assurer que l'eau ne pénètre pas dans l'électronique ni dans l'éclairage. L'eau de rinçage ne doit pas s’écouler par l’orifice d’évacuation de l’eau de dégivrage. N’utilisez pas de nettoyeur à vapeur. La vapeur pourrait pénétrer dans les parties électriques de l’appareil et provoquer un court-circuit. La plaque signalétique apposée à l'intérieur de l'appareil ne doit pas être enlevée. Elle vous sera utile en cas de panne.
Pour éviter d'endommager les surfaces, ne les nettoyez pas avec – des détergents contenant de la soude, de l'ammoniaque, de l'acide ou du chlore, – des détergents anticalcaires, – des détergents abrasifs (comme la poudre, la crème à récurer ou les pierres à nettoyer), – de détergents contenant des solvants, – des nettoyants spéciaux pour l'inox, – des nettoyants pour lave-vaisselle, – des décapants pour four, – des nettoyants pour le verre, – des éponges abrasives ou des brosses dures (comme des grattoirs), – des éponges "efface-taches", – des racloirs à lame aiguisée ! A l'intérieur de l'appareil, n'utilisez que des produits de nettoyage et d'entretien inoffensifs pour les aliments. Pour le nettoyage, nous recommandons d'utiliser de l'eau tiède additionnée d'un peu de liquide vaisselle main. Les pages suivantes vous donnent d'importants conseils pour le nettoyage.

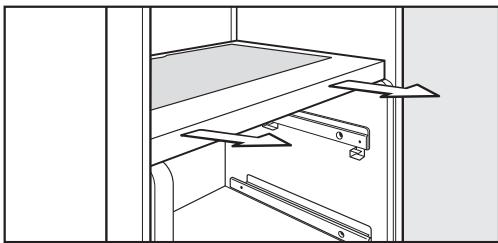

Préparation de l'appareil au nettoyage Eteignez l'appareil. L'affichage s'éteint et le processus de réfrigération est désactivé. Dans le cas contraire, le verrouillage s'enclenche (voir "Procéder à d'autres réglages ‒ Activer/Désactiver le verrouillage").
Avant de nettoyer le plan de rangement, retirez la baguette en inox et le listeau de protection arrière. Procédez comme suit : Posez le plan de rangement sur une surface douce (p. ex. un torchon) sur le plan de travail.
Sortez les aliments de l'appareil et conservez-les dans un endroit frais. Faites dégivrer le compartiment de congélation (voir "Dégivrage"). Retirez les tiroirs de la zone PerfectFresh et le couvercle de tiroir correspondant (voir "Arrangement intérieur - Tiroirs de la zone PerfectFresh"). Retirez la tablette en verre qui est encastrée dans la plaque isolante.
Retirez toutes les autres pièces amovibles pour les nettoyer.
Retirez le listeau de protection. Après le nettoyage, fixez de nouveau la baguette en inox et le listeau de protection sur le plan de rangement.
Nettoyer l'intérieur de l'appareil et les accessoires Nettoyez l'appareil régulièrement, au moins une fois par mois, et le compartiment de congélation après chaque dégivrage. Ne laissez pas les salissures sécher mais nettoyez-les immédiatement. Nettoyez les espaces intérieurs à l'eau tiède additionnée d'un peu de liquide vaisselle. Rincez ensuite à l'eau claire, puis séchez le tout avec un chiffon. Les pièces en acier inoxydable sur les tablettes ne sont pas adaptées au lave-vaisselle. Retirez les caches avant de mettre les tablettes dans le lave-vaisselle. Les pièces suivantes ne sont pas adaptées au lave-vaisselle :
La température du programme sélectionné au lave-vaisselle ne doit pas dépasser 55 °C ! Les pièces en matière synthétique risquent, dans le lave-vaisselle, de se colorer au contact de colorants naturels contenus p. ex. dans les carottes, les tomates ou le ketchup. Ce phénomène de coloration n'affecte aucunement la qualité des pièces. – le porte-bouteilles, la galerie à œufs, le bac à glaçons (de série selon le modèle) – les balconnets à bouteilles et les balconnets de rangement de la contreporte. – les plans de rangement (sans baguettes)
– les listeaux de protection arrière sur les tablettes extractibles – tous les tiroirs et couvercles des tiroirs (de série selon modèle) – la grille de rangement (de série selon le modèle). – la plaque isolante Nettoyez ces accessoires à la main.
Nettoyez souvent la conduite et l'orifice d'évacuation de l'eau de dégivrage à l'aide d'un bâtonnet ou d'un objet similaire, afin que l'eau de dégivrage puisse s'écouler librement. Pour cela, sortez les tiroirs de la zone PerfectFresh. Lors du nettoyage, veillez à ne pas enlever la graisse spéciale appliquée sur les rails télescopiques. Les tiroirs de la zone PerfectFresh sont montés sur des rails télescopiques. Nettoyez les rails télescopiques avec un chiffon humide.
Les dépôts de poussière augmentent la consommation énergétique. Nettoyez régulièrement la grille d'aération à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire p. ex. la brosse à meuble des aspirateurs Miele).
Remettez toutes les pièces en place dans l'appareil. Rebranchez l'appareil et enclenchezle.
Nettoyez régulièrement le joint de porte à l’eau claire et séchez-le ensuite avec un torchon.
Adressez-vous au service après-vente si vous n'arrivez pas à déterminer la cause d'un problème ou à y remédier. Evitez autant que possible d'ouvrir la porte de l'appareil avant que la panne ne soit réparée, afin d'empêcher toute déperdition de froid.
Les travaux d'installation et d'entretien et les réparations ne doivent être effectués que par des spécialistes agréés par Miele. Problème
Enclenchez l'appareil.
Renseignez-vous auprès du service après-vente pour savoir comment désactiver le mode expo sur votre appareil.
Branchez la fiche dans la prise secteur. Lorsque l'appareil est déclenché, le symbole de raccordement au réseau s'affiche à l'écran. Vérifiez si le fusible de l'installation domestique a disjoncté : il est possible que le congélateur, la tension domestique ou un autre appareil soit défectueux. Faites appel à un électricien professionnel ou au service après-vente.
Ce n'est pas un défaut ! Pour économiser de l'énergie, le compresseur se règle sur une vitesse plus basse lorsque le besoin en froid est moins important. Par conséquent, sa durée de fonctionnement augmente.
Les prises d'air dans l'armoire d'encastrement sont obstruées ou poussiéreuses. Ne couvrez pas les prises d'air. Dépoussiérez régulièrement les prises d'air. La porte de l'appareil et la porte du compartiment de congélation ont été souvent ouvertes ou de grandes quantités de produits viennent d'être entreposées et/ ou congelées. N'ouvrir la porte de l'appareil/la porte du compartiment de congélation que si nécessaire et aussi brièvement que possible. Au bout d'un moment, la température requise se règle à nouveau automatiquement. La porte de l'appareil et/ou la porte du compartiment de congélation ne sont pas bien fermées. Il se peut qu'une épaisse couche de glace se soit formée dans le compartiment de congélation. Fermez les portes. Au bout d'un moment, la température requise se règle à nouveau automatiquement. Si une épaisse couche de glace s'est formée, la puissance frigorifique s'en trouve réduite, ce qui augmente la consommation d'énergie. Faites dégivrer le compartiment de congélation et nettoyez-le. La température ambiante est trop élevée. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps. Respectez les indications figurant au chapitre "Conseils de montage - Emplacement de l'appareil". L'appareil n'a pas été correctement encastré dans la niche. Respectez les indications figurant aux chapitres "Conseils de montage" et "Encastrement de l'appareil".
La température à l'intérieur de l'appareil est réglée à un niveau trop bas. Corrigez le réglage de la température. La porte du compartiment de congélation (selon le modèle) n'est pas bien fermée. Vérifiez que la porte du compartiment de congélation (selon le modèle) se ferme correctement. Une grande quantité d'aliments a été congelée à la fois. Respectez les consignes du chapitre "Congélation et stockage". La fonction SuperFroid est encore enclenchée. Vous pouvez vous-même interrompre la fonction SuperFroid pour économiser de l'énergie : pressez la touche SuperFroid.
Contrôlez à nouveau la température au bout de 24 heures. Les produits surgelés commencent à décongeler. La température ambiante est inférieure à celle pour laquelle votre appareil a été conçu. Lorsque la température ambiante est trop basse, le compresseur se met en marche plus rarement. La température du compartiment de congélation risque alors d'être trop élevée. Respectez les indications figurant au chapitre "Conseils de montage - Emplacement de l'appareil". Augmentez la température ambiante.
Messages à l'écran Message
s'allume à l'affichage, en outre, un signal sonore retentit.
Fermez la porte de l'appareil. Le symbole d'alarme s'éteint et le signal sonore s'arrête.
L'éclairage à LED doit être réparé et remplacé exclusivement par le service après-vente.
LED ! L'intensité lumineuse correspond à la classe de laser 1/1M. Les caches de l'ampoule ne doivent pas être retirés ou endommagés, ni avoir été retirés en raison de dommages ! Risque de blessures oculaires. Ne jamais regarder l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (tels qu'une loupe) ! Appelez le service après-vente.
à l'écran. Il est impossible de déclencher l'appareil.
Désactivez le verrouillage (voir "Procéder à d'autres réglages - Activation/désactivation du verrouillage").
Nettoyez la conduite et l'orifice d'évacuation de l'eau de dégivrage.
Détachez les produits à l'aide d'un objet émoussé, par exemple le manche d'une cuillère.
Bruits normaux Quelle est leur origine? Brrrrr ...
Vous trouverez le numéro de téléphone du service après-vente à la fin des présents mode d'emploi et instructions de montage.
La garantie est de 2 ans. Vous trouverez de plus amples informations concernant les conditions de la garantie au numéro de téléphone indiqué. Vous trouverez le numéro de téléphone correspondant à la fin des présents mode d'emploi et instructions de montage.
Vous trouverez ces informations sur la plaque signalétique apposée à l'intérieur de l'appareil.
Si la prise n’est plus accessible une fois l’appareil intégré, un dispositif sectionneur omnipolaire doit être prévu côté installation. Ce sectionneur peut être un interrupteur présentant une ouverture des contacts d’au moins 3 mm. En font partie les interrupteurs LS, les fusibles et les disjoncteurs (EN 60335). La fiche mâle ainsi que le cordon d'alimentation de l'appareil ne doivent pas toucher le dos de cet appareil, car ses vibrations risquent d'endommager la fiche mâle et le cordon. Cela risque de provoquer un court-circuit. De même, il ne faut pas raccorder d'autres appareils à des prises situées au dos de cet appareil.
L'appareil ne doit en aucun cas être raccordé à un onduleur équipant une alimentation électrique autonome comme par exemple une alimentation photovoltaïque. Lors de l'enclenchement de l'appareil, des pics de tension pourraient alors entraîner un déclenchement de sécurité. Cela risquerait d’endommager les circuits électroniques. De même, l'appareil ne doit jamais être utilisé en liaison avec une fiche à économie d'énergie, car l'alimentation en énergie serait alors réduite et l'appareil serait trop chaud. S'il est nécessaire de remplacer le câble de raccordement au secteur, ces travaux ne doivent être confiés qu'à un électricien professionnel qualifié.
Un appareil qui n’est pas encastré risque de basculer.
Ne placez pas votre appareil à proximité d'une cuisinière, d'un radiateur ou d'une fenêtre exposée directement aux rayons du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité augmente. Il est conseillé d'installer votre appareil dans une pièce bien aérée. Pour l'emplacement de l'appareil, tenez également compte de ce qui suit : – La prise doit se trouver hors de la zone occupée par le dos de l'appareil et doit être facilement accessible en cas d'urgence. – La fiche et le câble d'alimentation ne doivent pas toucher le dos de l'appareil, car les vibrations de l'appareil risqueraient de les endommager. – De même, il ne faut pas raccorder d'autres appareils à des prises situées au dos de cet appareil.
Cette eau de condensation peut entraîner la formation de corrosion sur les parois extérieures de l'appareil. A titre de prévention, nous recommandons d'installer l'appareil dans une pièce sèche et/ou climatisée et suffisamment aérée. Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil a été correctement installé. Classe climatique Votre appareil est conçu pour une classe climatique définie (plage de température ambiante), dont les limites doivent être respectées. La classe climatique est indiquée sur la plaque signalétique apposée à l’intérieur de l’appareil. Classe climatique
Cela entraîne une consommation énergétique plus élevée et une augmentation de la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur. Ne recouvrez pas les fentes d'aération et d'évacuation d'air. L'air présent sur la face arrière de l'appareil a tendance à se réchauffer. C'est pourquoi l'armoire d'encastrement doit pouvoir assurer une bonne aération et ventilation (voir "Cotes d'encastrement") :

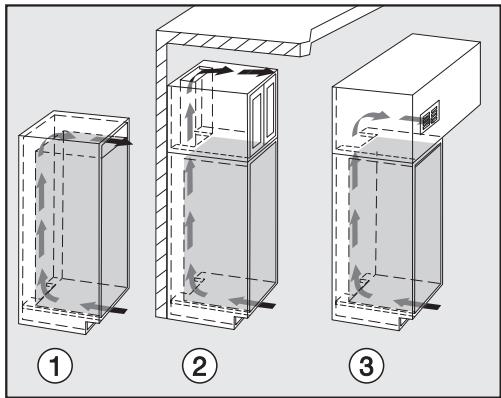

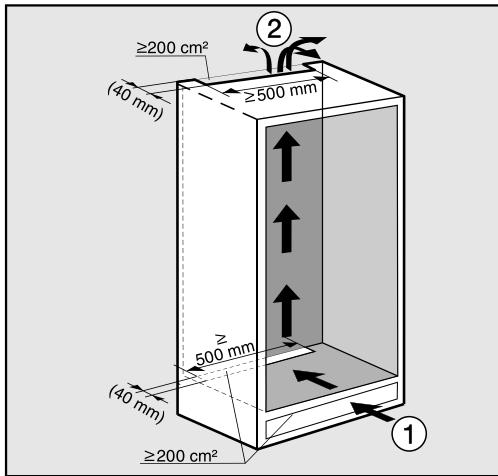

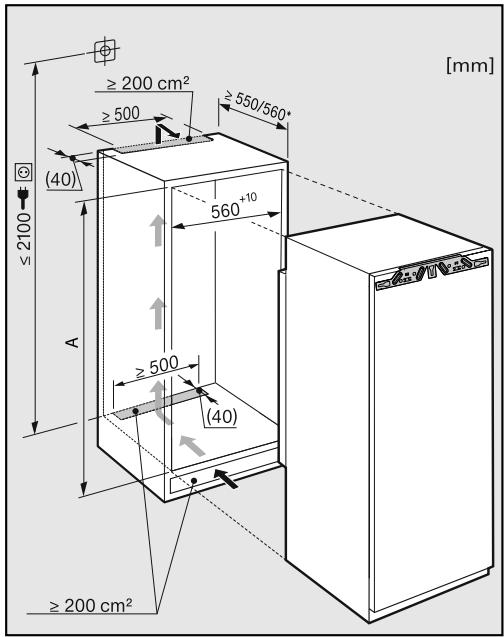

40 mm de profondeur. – Les ouvertures d'aération et de ventilation dans le socle, dans le meuble d'encastrement et sous le plafond de la pièce doivent disposer d'un passage libre d'au moins 200 cm² sur toute leur longueur afin que l'air réchauffé puisse être évacué sans difficulté. Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille. – Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie. Les prises d'air ne doivent être ni couvertes, ni obstruées. De plus, elles doivent être nettoyées régulièrement.
N'enlevez jamais du dos de l'appareil :
– les sachets qui se trouvent sur la grille métallique (échangeur thermique) (selon le modèle). Ils sont importants pour le fonctionnement de l'appareil. Leur contenu est non toxique et inoffensif. Enlevez le porte-câble de la face arrière de l'appareil. Vérifiez si toutes les pièces situées sur la paroi arrière de l'appareil peuvent bouger librement. Décintrez soigneusement les pièces, si nécessaire.
Pour savoir où vous procurer une face frontale en inox, contactez le service après-vente.
Votre ancien appareil avait une autre technique de charnière ? Vous pouvez utiliser la porte de l'armoire même si votre ancien appareil avait une autre technique de charnière. Démontez les anciennes ferrures de l'armoire d'encastrement ; elles ne seront plus utiles, car la porte de l'armoire sera montée directement sur la porte de l'appareil. Toutes les pièces nécessaires sont livrées avec l'appareil ou peuvent être obtenues auprès du service aprèsvente. Face frontale inox (selon le modèle) Si votre ancien appareil avait une autre technique de charnière et que vous ne pouvez plus ou ne souhaitez plus utiliser l'ancienne porte de meuble, ou si votre porte de meuble ne peut plus servir pour d'autres raisons, vous pouvez remplacer cette dernière par une face frontale en inox. 60

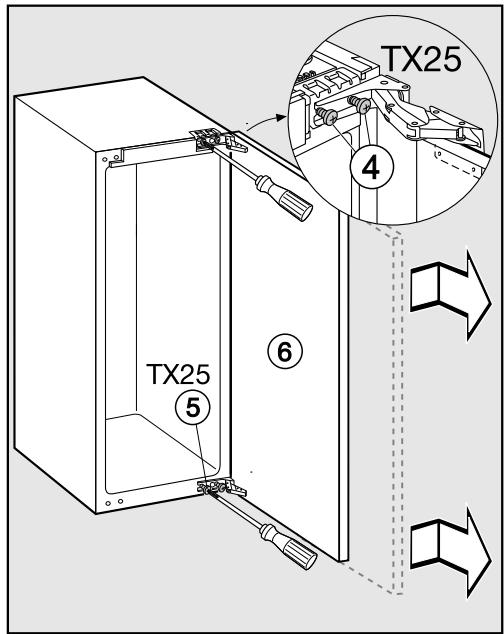

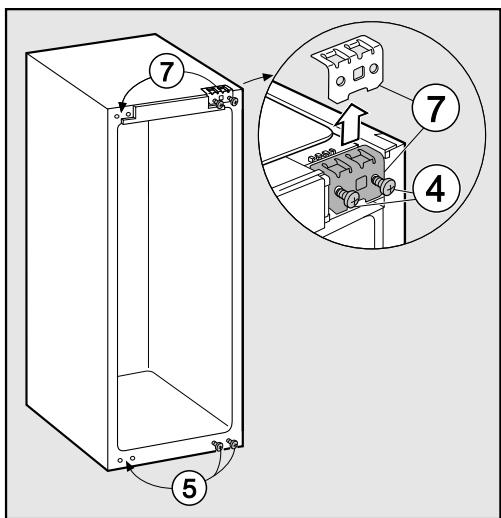

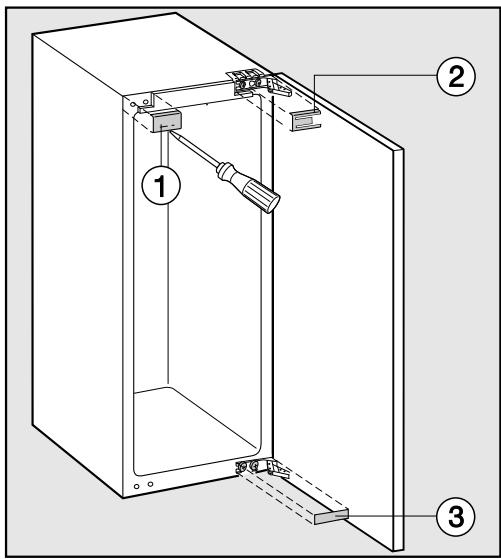

S'il vous faut limiter l'angle d'ouverture de la porte de l'appareil, vous pouvez le régler sur les charnières. Si, lors de son ouverture, la porte de l'appareil cogne par exemple contre le mur adjacent, vous devez limiter son angle d'ouverture à environ 90°. Les goujons réduisant l'angle d'ouverture de la porte doivent être montés avant l'encastrement de l'appareil.
L'angle d'ouverture de la porte de l'appareil est maintenant réduit à environ 90°.

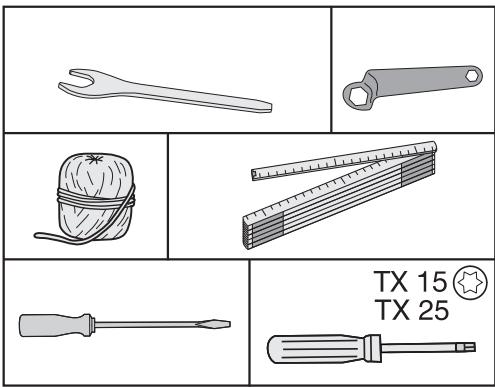

Votre appareil est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte. Pour le changement de charnière, vous avez besoin des outils suivants :
Retirez le balconnet de rangement / le balconnet à bouteilles de la porte de l'appareil.
Décalez la porte vers l'extérieur et décrochez-la.
Ne faites pas claquer les charnières.
Placez l'élément de fixation sur le côté opposé et vissez légèrement les vis . Dévissez entièrement les vis , et vissez-les légèrement sur le côté opposé. Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

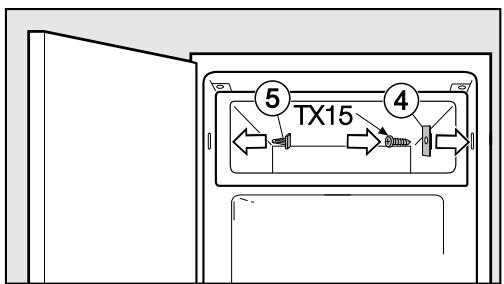

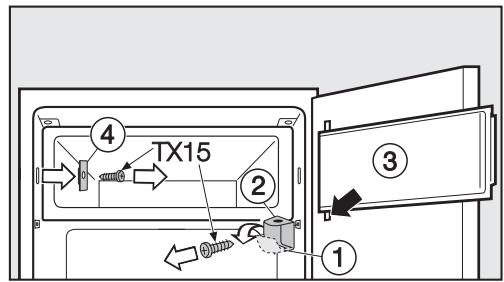

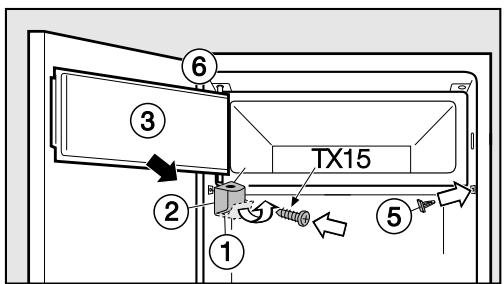

Déplacer la porte du compartiment de congélation
Rabattez vers le bas le cache du support-palier . Glissez la porte de l'appareil sur les vis pré-installées et , et serrez les vis et .
Obturez les trous libérés à l'aide des caches fournis .
Rabattez le cache du support-palier .
Faites appel à une deuxième personne pour installer l'appareil.
Veillez à ce que l'armoire d'encastrement ne puisse pas basculer.
Il est impératif de respecter les prises d'air (voir "Conseils de montage ‒ Aération et ventilation" ; "Cotes d'encastrement").
Toutes les étapes de montage se rapportent à un appareil avec charnières à droite. Si vous avez inversé la butée de porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

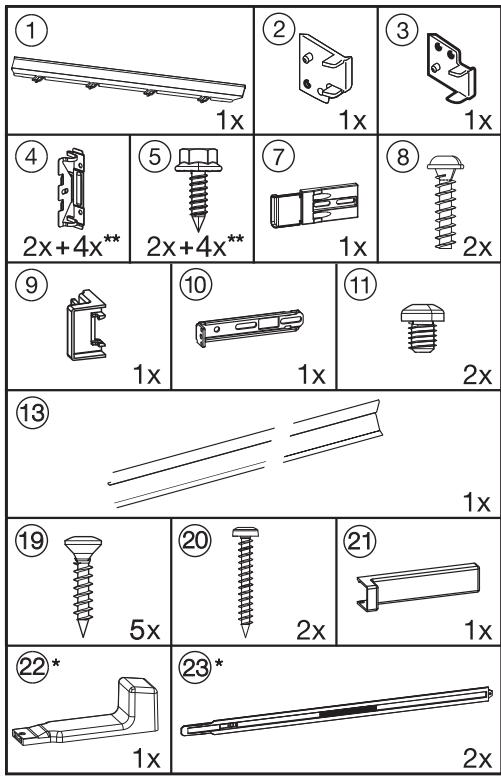

** Le nombre dépend de la hauteur de la niche. Contient également des pièces de montage supplémentaires pour le montage de portes de meuble volumineuses ou à plusieurs volets. 68

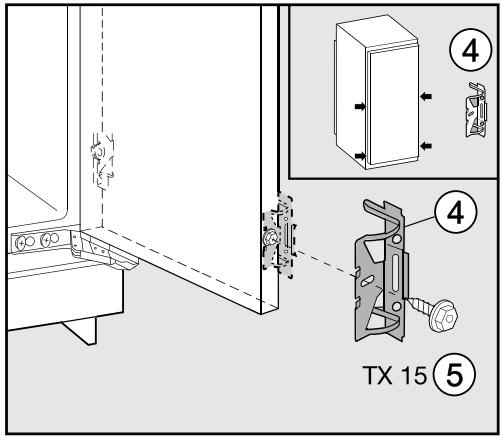

Préparation de l'appareil Posez l'appareil juste devant la niche du meuble de cuisine.
Faites glisser l'appareil aux deux tiers dans sa niche. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau. Conseil : en attachant un bout de ficelle à la fiche, vous "rallongez" ainsi le câble de raccordement réseau pour faciliter l'insertion de l'appareil. Faites alors passer le câble de raccordement à travers le meuble de cuisine en tirant l'autre extrémité de la ficelle, afin que l'appareil puisse facilement être raccordé une fois encastré.

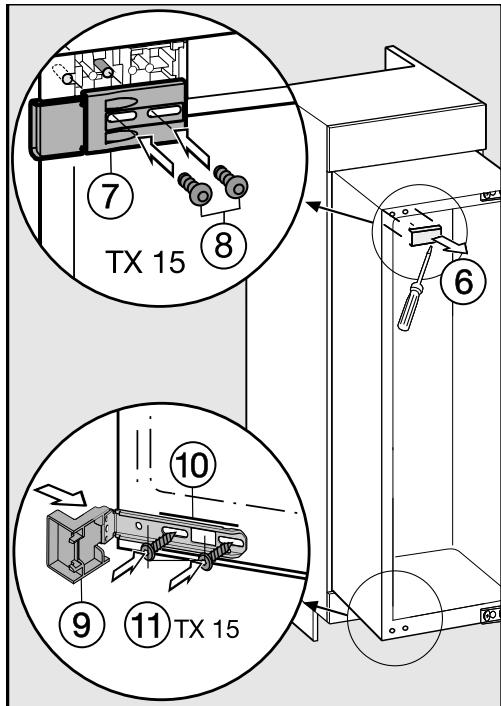

Vissez légèrement la pièce de fixation en haut à gauche de l'appareil au moyen des vis . Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser. Placez la pièce de butée sur la cornière de fixation . Vissez légèrement la cornière de fixation en bas de l'appareil au moyen des vis . Ne serrez pas les vis à demeure, de sorte que la cornière puisse encore coulisser.
Encastrement de l'appareil

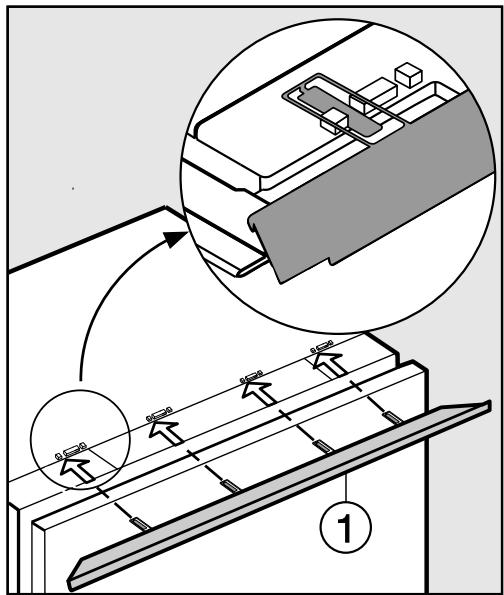

Collez la garniture sur le côté d'ouverture de la porte en l'alignant sur le devant de l'appareil. 1. Ce faisant, appliquez la garniture sur l'arête inférieure de la pièce de fixation supérieure. 2. Collez-la bien sur toute la longueur.

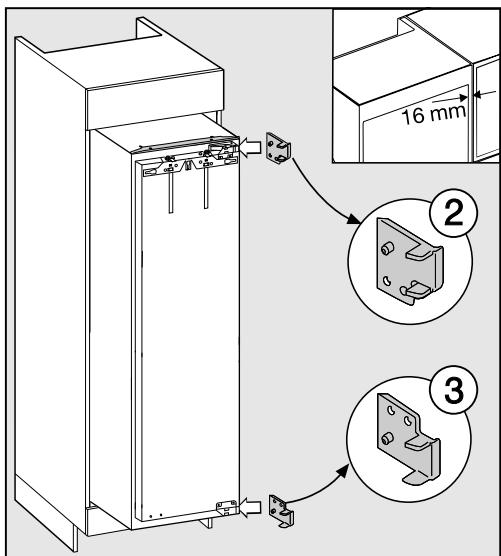

– Parois de meuble de 16 mm d'épaisseur : les pièces d'écartement viennent buter en haut et en bas contre le bord avant de la paroi latérale du meuble. – Parois de meuble de 19 mm d'épaisseur : les bords avant des charnières en haut et en bas affleurent au bord avant de la paroi latérale du meuble.
Vérifiez à nouveau que les cornières de fixation en haut et en bas sont bien alignées sur le bord avant de la paroi latérale. Vous obtiendrez ainsi un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble. Pour les meubles dont la butée de porte comporte des pièces spéciales (p. ex. ergots, joints d'étanchéité, etc.), il convient de tenir compte de la cote de ces pièces afin d'obtenir, là aussi, un écart périphérique de 42 mm.
(entre le corps de l'appareil et la partie avant des parois latérales de l'armoire) n'est pas respecté, la porte de l'appareil risque de ne pas bien se fermer. Ceci peut entraîner la formation de givre ou d'eau condensée et perturber le fonctionnement de l'appareil, ce qui peut engendrer une hausse de la consommation d'énergie.
Les charnières et les caches dépassent maintenant d'une distance correspondant à cette même cote. Conseil : enlevez tous les éléments de butée de porte ! Cette mesure permet de garantir l'alignement par rapport aux portes de meubles avoisinantes. Ajustez l'horizontalité de l’appareil des deux côtés à l’aide des pieds réglables en utilisant la clé à fourche fournie.
Pour fixer l'appareil dans son armoire, serrez les vis à panneau de particules en haut, en bas, puis au milieu dans les trous de charnière.

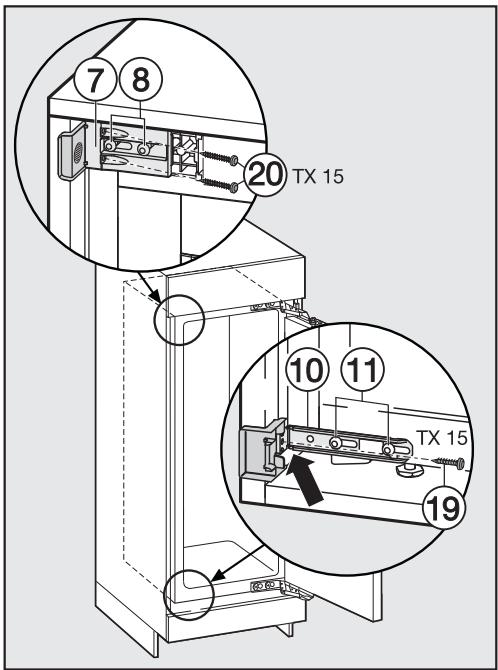

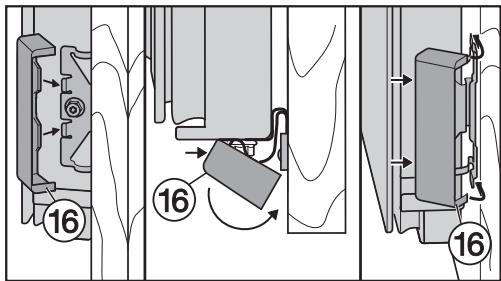

Placez les caches respectifs et sur les cornières de fixation. Repoussez les cornières de fixation desserrées contre la paroi du meuble. Serrez à demeure la cornière de fixation sur la paroi du meuble à l'aide de la vis . Percez un avant-trou, le cas échéant, dans la paroi du meuble. Serrez à demeure la cornière de fixation sur la paroi du meuble à l'aide des vis . Percez des avant-trous à cet effet dans la paroi du meuble. Attention ! Avec le pouce, appuyez le coude qui ressort contre la paroi du meuble pendant que vous serrez les vis à demeure. L'appareil ne doit pas bouger vers l'arrière. Resserrez les vis et à demeure.

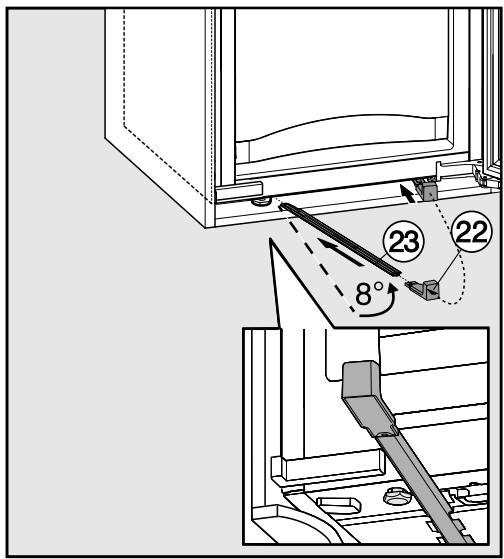

Uniquement pour les appareils à partir d'une hauteur de niche de 140 cm
être comprise entre 16 mm et 19 mm.
– L'espace vertical entre les portes du meuble doit en général mesurer 3 mm. La valeur exacte dépend du rayon du bord de la porte du meuble. Le bord supérieur de la porte du meuble doit se trouver à la même hauteur que les portes des armoires adjacentes si l'encastrement se fait dans une rangée de meubles. La porte du meuble doit être montée de façon à être plane et sans tension.
Enfilez cette dernière dans le canal d'insertion aussi loin que possible. Enlevez alors la poignée, posez-la sur l'autre tige fournie, et insérez cette dernière également. Important ! Conservez la poignée au cas où vous souhaiteriez encastrer à nouveau l'appareil ultérieurement. Fermez la porte de l'appareil.
Le montage d'une porte de meuble dépassant le poids autorisé risque d'endommager les charnières, ce qui pourrait notamment perturber le fonctionnement ! Avant de procéder au montage de la porte du meuble, assurez-vous que son poids ne dépasse pas le poids autorisé pour cette opération. Appareil
Posez la porte du meuble sur une surface stable, côté extérieur en dessous.
Vissez la traverse de fixation à demeure avec au moins 6 vis à panneau de particules courtes . (Pour des portes à caissons, n'utilisez que 4 vis sur le bord). Percez des avant-trous dans la porte du meuble, le cas échéant. Sortez les guides de montage en les tirant vers le haut . Tournez les guides de montage et placez-les, pour les ranger, dans la nervure médiane de la traverse de fixation.
Ouvrez la porte de l’appareil.
Retournez la porte du meuble et fixez la poignée (si nécessaire).
Serrez légèrement les écrous sur les boulons d'ajustage. Fermez la porte et vérifiez la distance entre la porte et celles des meubles voisins. La distance doit être identique.

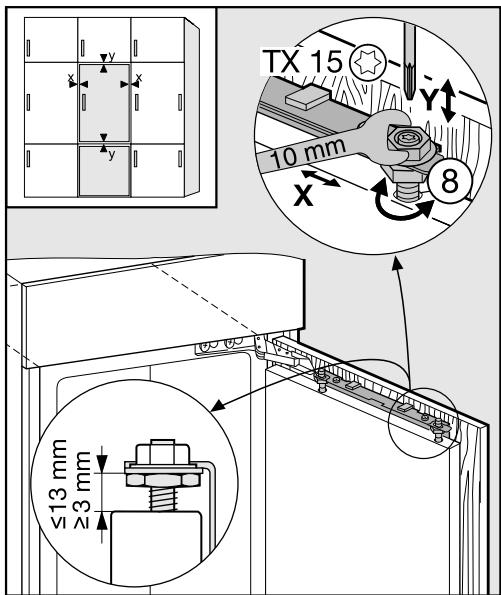

Réglage de la position de la porte
Déplacez la porte du meuble. - Réglage en hauteur (Y) Tournez les boulons d'ajustage à l'aide d'un tournevis. Un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Ne réglez cet intervalle que dans la plage indiquée.
Le bandeau de compensation ne doit pas dépasser. Il doit disparaître entièrement dans la niche.
Resserrez toutes les vis à fond.

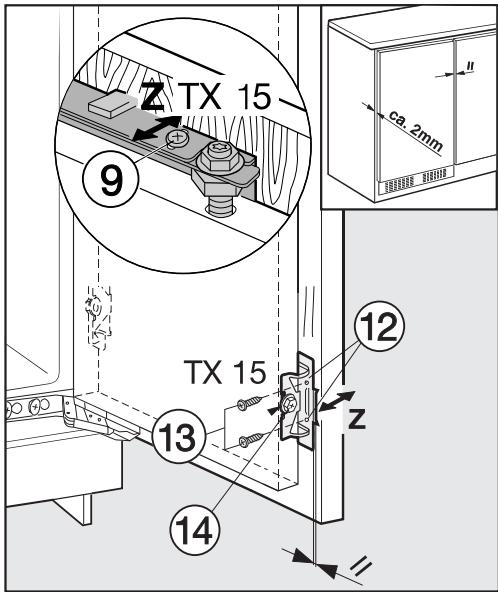

Percez les trous de fixation dans chaque porte du meuble et serrez les vis . Veillez à ce que les deux arêtes métalliques (symbole //) soient parfaitement alignées. Fermez la porte de l'appareil et du meuble. - Réglage en profondeur (Z) Desserrez les vis en haut de la porte de l'appareil, et la vis en bas sur la cornière de fixation. Veillez à laisser une fente d'aération de 2 mm entre la porte du meuble et le corps du meuble.
– La porte ne touche pas le corps du meuble. – Le coin supérieur du joint d'étanchéité, côté poignée, s'applique à chaque fois parfaitement contre l'autre côté. Pour contrôler, déposez une lampe de poche allumée à l'intérieur de l'appareil et fermez la porte. Assombrissez la pièce au maximum et vérifiez si la lumière est visible de l'extérieur, par les parois latérales de l'appareil. Si tel est le cas, contrôlez si les différentes étapes de montage ont été effectuées correctement.
Notice Facile
