MODE D'EMPLOI FBI 10S44 D XAD929C VALBERG
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.

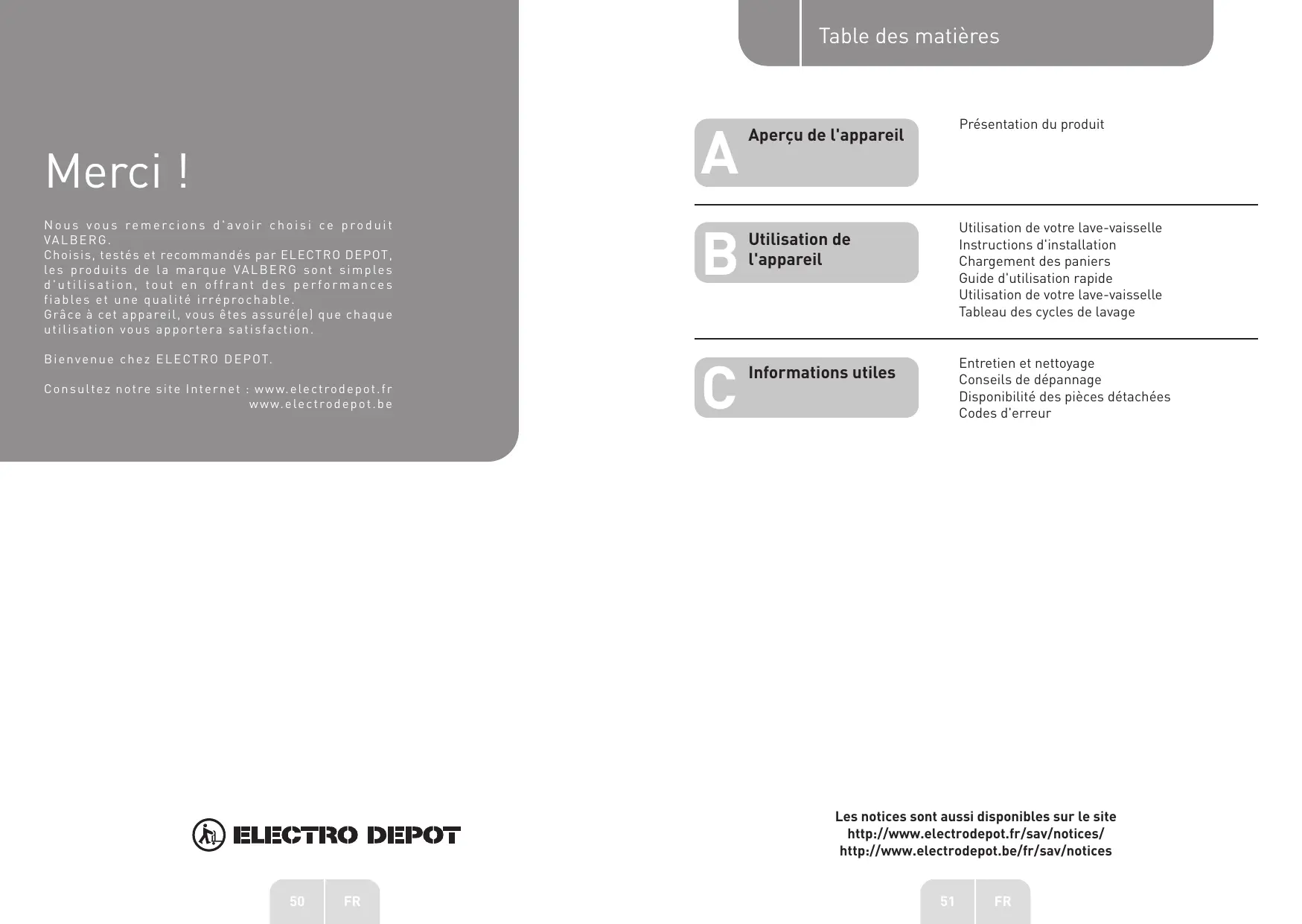

Nous vous remercions d'avoir choisi ce produit VALBERG.
Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont simples d'utilisation, tout en offrant des performances fiables et une qualité irréprochable.
Grâce à cet appareil, vous êtes assuré(e) que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Consultez notre site Internet: www.electrodepot.fr www.electrodepot.be
Aperçu de l'appareil
Présentation du produit
Utilisation de
l'appareil
Utilisation de votre lave-vaisselle
Instructions d'installation
Chargement des paniers
Guide d'utilisation rapide
Utilisation de votre lave-vaisselle
Tableau des cycles de lavage
Informations utiles
Entretien et nettoyage
Conseils de dépannage
Disponibilité des pièces détachées
Codes d'erreur
Important
Pour que votre lave-vaisselle donne des résultats optimaux, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.
Tuyau intérieur 2 Compartiment à sel 3 Compartment 4 Bras de lavage inférieur Groupe fourni 6 Panier à couverts 7 Panier supérieur
A Étagère à tasses B Bras de lavage supérieur
Panier inférieur
Remarque
Les illustrations sont fournies à titre indicatif uniquement, les caractéristiques varient selon les modèles.

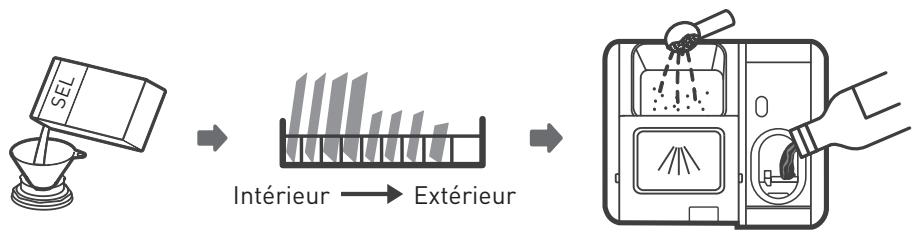

Utilisation de votre lave-vaisselle
- Avant d'utiliser votre lave-vaisselle :
- Réglez l'adoucisseur d'eau.
- Chargez le sel dans l'adoucisseur d'eau
- Chargez le panier
- Remplissez le compartiment à détergent
Remarque
Veuillez consulter le chapitre « Adoucisseur d'eau » si vous devez régler l'adoucisseur d'eau.
Chargement du sel dans l'adoucisseur d'eau
- Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez passer ce chapitre.
- Employez toujours du sel destiné à être utilisé dans un lave-vaisseau.
- Le compartiment à sel se trouve sous le panier inférieur et doit être rempli comme suit :
Avertissement
Utilisez uniquement du sel spécifiquement pour les lave-vaisselle
Tout autre type de sel qui n'est pas spécifique et destiné à être utilisé dans un lave-vaisselle, en particulier le sel de table, endommagerait l'adoucisseur d'eau. En cas de dommages imputables à l'utilisation d'un sel inapproprié, le fabricant décline toute garantie ainsi que toute responsabilité quant aux dommages causés.
Avertissement
Ceci évitera que des eventuels grains de sel ou de l'eau salée qui auraient été renversés et seraient restés au fond de la machine pendant un certain temps ne génèrent de la corrosion

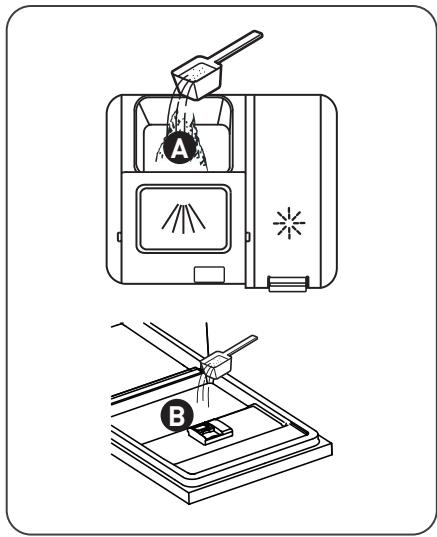

- Suivez les étapes ci-dessous pour ajouter du sel régénérant :
- Sortez le panier inférieur et dévissez le bouchon du compartiment.
- Placez l'extrémité de l'entonnoir (si fourni) dans l'orifice et versez-y environ 1,5 kg de sel régénérant.
- Remplissez d'eau le compartiment à sel jusqu'à la limite maximale. Il est normal qu'une petite quantité d'eau ressorte du compartiment.
- Après avoir rempli le compartiment, revissez bien le bouchon.
- Le témoin lumineux du sel s'éteindra une fois que le compartiment aura été rempli de sel.
- Immédiatement après avoir rempli le compartiment à sel, il faut lancer un programme de lavage (nous vous suggérons d'utiliser un programme court). Dans le cas contraire, le système de filtration, la pompe ou d'autres pièces importantes de la machine pourraient être endommagées par l'eau salée. Ce type d'incident n'est pas couvert par la garantie.
Remarque
- Le compartiment à sel ne doit être rempli que lorsque le témoin lumineux correspondant s'allume sur le panneau de commande. Selon la capacité avec laquelle le sel se dissolve, il est possible que le témoin lumineux du sel reste allumé, bien que le compartiment soit rempli. En l'absence d'un témoin du sel sur le panneau de commande (pour certains modèles), le moment où vous devrez replir le compartiment de sel peut être estimé en fonction du nombre de cycles effectués par le lave-vaisselle.
- Si vous avez renversé du sel, lancez un programme rapide ou de trempage pour l'éliminer.
Conseils pour le chargement des paniers

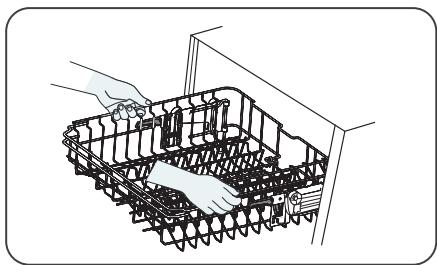

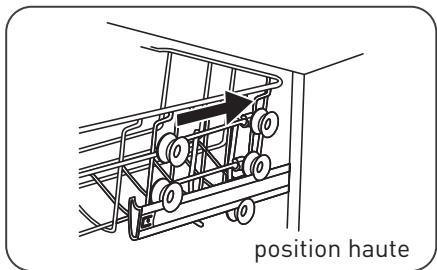

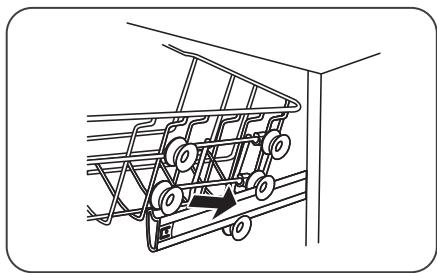

Réglage du panier supérieur
La hauteur du panier supérieur peut facilement être réglée de manière à accueillir de plus grands objets dans le panier supérieur ou inférieur.
Pour modifier la hauteur du panier supérieur, suivez ces étapes :
- Tirez le panier supérieur vers vous.
- Délogez le panier supérieur.

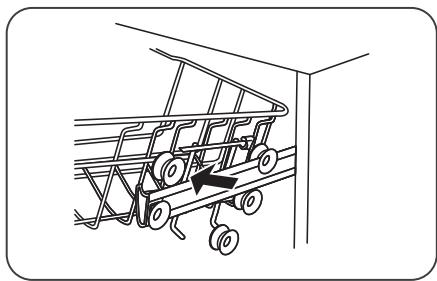

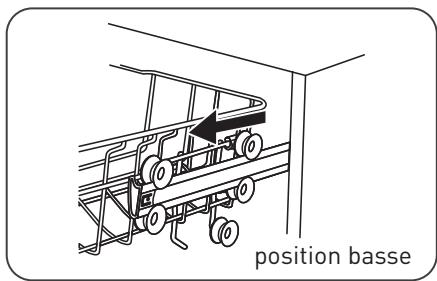

- Repositionnez le panier supérieur sur les roulettes supérieures ou inférieures.
- Poussez le panier supérieur dans le fond de l'appareil.
- Type 2 :
- e en position haute. Il n'est pas nécessaire de soulever les poignées de réglage.

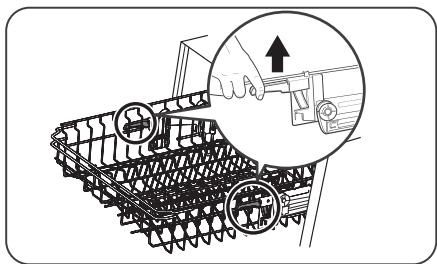

- Pour abaisser le panier supérieur, soulevez les poignées de réglage de chaque côté pour libérer le panier et placez-le en position basse.

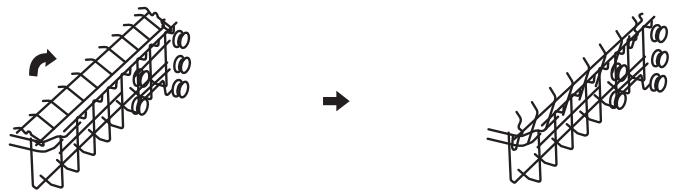

Repliage des étagères à tasses
Pour faire de la place pour des objets de plus grande taille dans le panier supérieur, soulevez l'étagère à tasses vers le haut. Vous pourrez alors appuyer les grands verres contre l'étagère. Vous pouvez également l'étagère si vous ne l'utilisez pas.

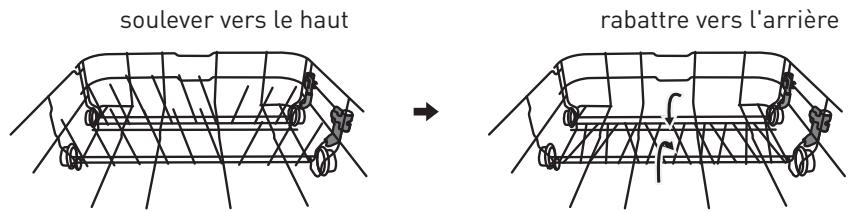

Repliage des tiges
Les tiges du panier inférieur servent à tenir des assiettes et des plats. Elles peuvent être abaisées pour faire de la place pour de grands objets.
Risque de choc électrique
Débranchez l'alimentation électrique avant d'installer le lave-vaisse.
Le non-respect de cette consigne pourrait entraîner la mort ou provoquer un choc électrique.
Avertissement
L'installation des tuyaux et des équipements électriques doit être réalisée par des professionnels.
Avertissement
Pour votre sécurité personnelle :
- N'utilisez pas de rallonge ni d'adaptateur avec cet appareil.
- Vous ne devez en aucun cas couper ou retirer le raccordement à la terre du cordon d'alimentation.
Exigences en matière d'électricité
Veuillez consulter l'étiquette énergétique pour obtenir des informations sur la tension nominale et brancher le lave-vaisselle à une source d'alimentation appropriée. Utilisez le fusible requis de 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandé et prévoyez un circuit séparé alimentant uniquement cet appareil.
Raccordement électrique
Assurez-vous que la tension et la fréquence de l'alimentation électrique correspondent à celles indiquées sur la plaque signalétique. Ne branchez la fiche dans une prise de courant que si cette dernière est correctement mise à la terre. Si la prise de courant à laquelle l'appareil doit être branché n'est pas adaptée à la fiche, remplacez la prise plutôt que d'utiliser un adaptateur ou un dispositif similaire, qui risquerait de provoquer une surchauffe et des brûlures.
Avertissement
Vérifiez que l'appareil est correctement mis à la terre avant de l'utiliser.
Raccordement à l'eau froide
- Raccordez le tuyau d'alimentation en eau froide à un raccord fileté 3/4" et assurez-vous qu'il est bien serré.
- Si les tuyaux d'alimentation sont neufs ou n'ont pas été utilisés depuis longtemps, faites couler l'eau pour vérifier qu'elle est claire.
- Cette précaution est nécessaire pour éviter un risque de blocage de l'arreté d'eau, ce qui pourrait endommager l'appareil.
Tuyau d'alimentation standard
Tuyau d'alimentation de sécurité
- Le tuyau d'alimentation de sécurité comporte une double paroi. Ce système garantit son intervention, en bloquant le flux d'eau en cas de rupture du tuyau d'alimentation, et quand l'espace entre le tuyau d'alimentation lui-même et le tuyau ondulé extérieur est rempli d'eau.
Avertissement
Un tuyau relié à une douchette d'évier peut éclater s'il est installé sur la même conduite d'eau que le lave-vaisselle. Si votre évier en est équipé, il est recommandé de débrancher le tuyau et de boucher le trou.
Comment raccorder le tuyau d'alimentation de sécurité
- Sortez complètement le tuyau d'alimentation de sécurité du compartiment de rangement situé à l'arrière du lave-vaisselle.
- Serrez les vis du tuyau d'alimentation de sécurité sur un robinet ayant un filetage 3/4 ".
- Ouvrez complètement l'arrivée d'eau avant de démarrer le lave-vaisselle.
Comment débrancher le tuyau d'alimentation de sécurité
- Fermez l'arrivée d'eau.
- Dévissez le tuyau d'alimentation de sécurité du robinet.

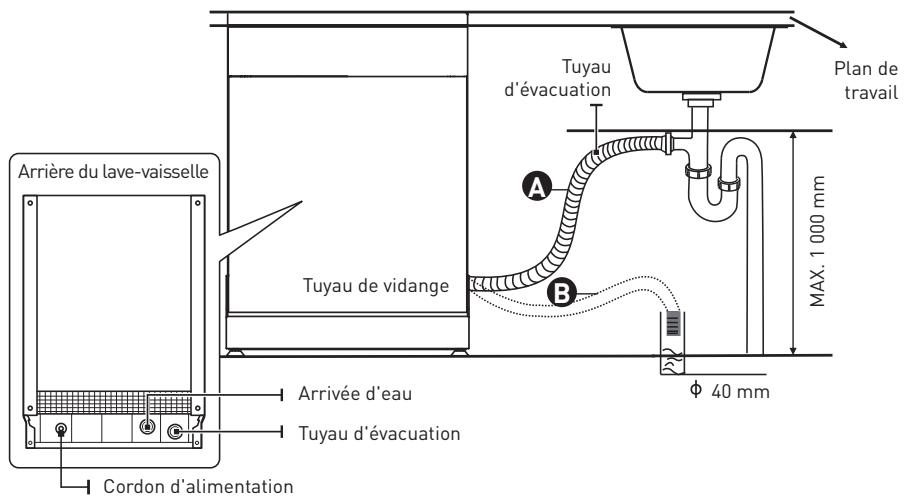

Raccordement des tuyaux de vidange
Insérez le tuyau de vidange dans un tuyau d’évacuation d’un diamètre minimum de 4 cm, ou laissez-le couler dans l’évier, en vous assurant d’éviter de le plier ou de le pincer. La hauteur du tuyau d’évacuation ne doit pas dépasser 1000 mm. L’extrémité libre du tuyau ne doit pas être plongée dans l’eau pour éviter un retour d’eau.
Avertissement
Veillez à fixer solidement le tuyau de vidange soit en position
Évacuation de l'excédent d'eau des tuyaux
Si le raccord au tuyau d'évacuation est positionné à plus de 1000 mm de haut, de l'eau peut rester dans le tuyau. Il sera nécessaire de vider l'eau du tuyau dans un bol ou un autre récipient adapté, situé à l'extérieur et plus bas que l'évier.
Sortie d'eau
- Raccordez le tuyau de vidange. Veillez à bien le fixer pour éviter les fuites d'eau. Assurez-vous que le tuyau de vidange n'est pas tordu ou écrasé.
Rallonge de tuyau
- Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.
- Celui-ci ne doit pas mesurer plus de 4 mètres, sinon les performances de nettoyage de votre lave-vaiselle pourraient s'en trouver réduites.
Raccordement du siphon
Le raccord des eaux usées doit se couvrir à une hauteur inférieure à 1000 mm du bas de l'appareil.
Positionnement de l'appareil
- Placez le lave-vaisselle à l'endroit souhaité. L'arrière de l'appareil doit reposer contre le mur situé derrière lui, et les côtés contre les meubles ou murs adjacents.
- Ce lave-vaisselle est muni de tuyaux de vidange et d'alimentation en eau qui peuvent être positionnés sur le côté gauche ou droit pour faciliter l'installation.
Mise à niveau de l'appareil
Une fois l'appareil positionné à l'emplacement requis, la hauteur du lave-vaisselle peut être modifiée en tournant les pieds de réglage. L'appareil ne doit en aucun cas être incliné de plus de
Installation entre des meubles existants
La hauteur de ce lave-vaiselle (845 mm) est donc pour permettre à l'appareil d'être installé entre des meubles existants de même hauteur dans des cuisines équipées modernes.
La surface supérieure laminée de l'appareil ne nécessite pas d'entretien particulier, car elle résiste à la chaleur, aux rayures et aux taches.
Sous un plan de travail existant
(en cas d'installation sous un plan de travail)
Dans la plupart des cuisines équipées modernes, il existe un seul plan de travail sous lequel les meubles et les appareils électroménagers sont installés. Dans ce cas, retirez le plan de travail du lave-vaiselle en dévissant les vis qui se trouvent sous le bord arrêté de la partie supérieure a.

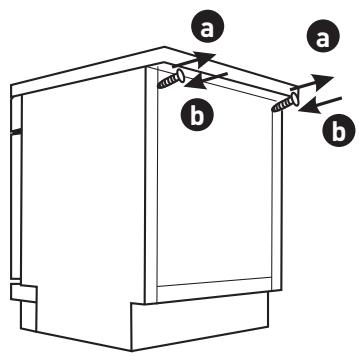

Avertissement
Après avoir ôté le plan de travail, les vis doivent être revissées sous le bord arrêté de la partie supérieure b
Selon la norme EN60436:
Charger le lave-vaisselle à sa pleine capacité permet d'économiser de l'énergie et de l'eau.

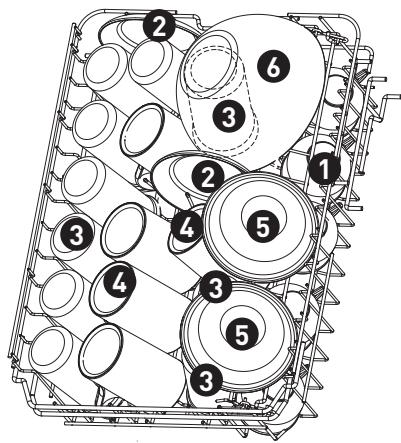

Panier supérieur :
Nombre
Categorié
Tasses
Soucoupes
Verres
Tasses hautes
Coupelles à dessert
Bols en verre

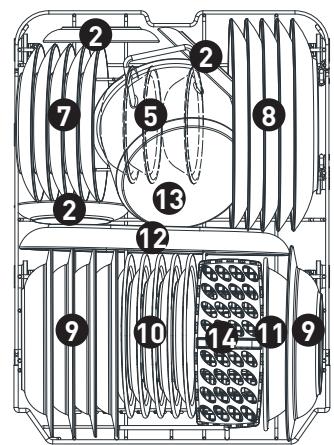

Panier inférieur :
Nombre
Categoriè
Assiettes à dessert
Grandes assiettes
Assiettes creuses
Assiettes à dessert en mélamine
Bols en mélamine
Plats ovales
Petites casseroles
Panier à couverts
Diamètre assiette maximum : 30CM
Compartiment à couverts:
Remarque
Placez les ustensiles plats et légers sur l'étagère. Le poids de chargement maximal est de 1,5 kg.

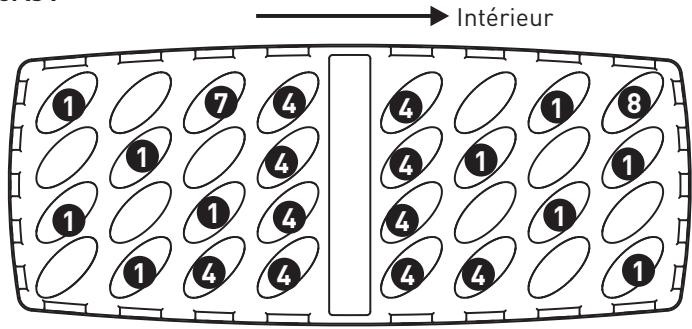

Panier à couverts :
Informations pour les tests de comparabilité, conformément à la norme EN 60436
Capacité : 10 couverts
Position du panier supérieur : position basse
Programme : ÉCO
Réglage du produit de rinçage: MAX.
Réglage de l'adoucisseur d'eau : H3

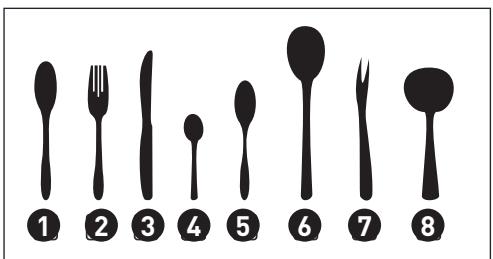

Nombre
Categorié
Cuillères à soupe
Fourchettes
Couteaux
Cuillères à thé
Cuillères à dessert
Cuillères de service
Fourchette de service
Louche

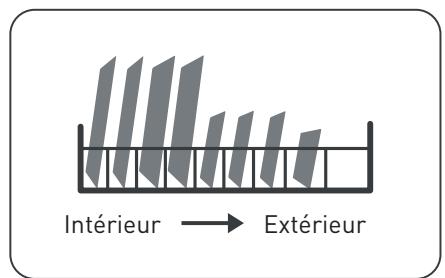

Guide d'utilisation rapide
Merci de consulter les chapitres correspondants dans le guide d'utilisation pour obtenir des consignes d'utilisation plus détaillées.
- Installation du lave-vaisselle
(Merci de vous référer au chapitre « Instructions d'installation ». )
- Retirez les plus gros résidus des assiettes. Évitez le pré-rinçage.
- Chargez les paniers

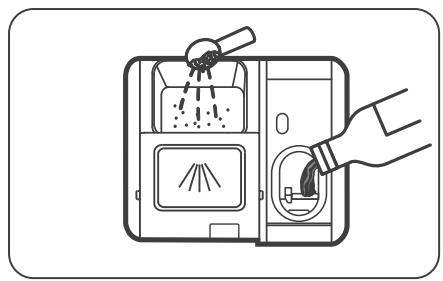

- Remplissez les compartiments de détergent et de liquide de rinçage.
- Sélectionnez un programme adapté et lancez le lave-vaisselle.
Utilisation de votre lave-vaisselle
Panneau de commande Fonctionnement (bouton)
| 1 | Marche | 1) | Appuyez sur ce bouton pour allumer votre lave-vaiselle. |
| 2 | Alt | 2) | Appuyez sur ce bouton pour sélectionner soit le panier supérieur soit le panier inférieur et le témoin correspondant s'allumera. |
| 3 | Départ différé | 3) | Appuyez sur ce bouton pour régler le nombre d'heures différées pour le lavage. Vous pouvez différer le lancement du lavage jusqu'à 24 heures. Chaque pression sur ce bouton diffère le lancement du lavage d'une-heure. |
| 4 | Sécurité infant | 4) | Cette option vous permet de verrouiller les boutons du panneau de commande - excepté le bouton Marche, pour empêcher les enfants de lancer accidentellement le lave-vaiselle en appuyant sur les boutons du panneau de commande. Pour verrouiller ou déverrouiller les boutons du panneau de commande, maintenez,enforcésles boutons « Départ Différé + Alt » simultanémentpendant 3 secondes. |
| 5 | Programme | P | Appuyez sur ce bouton pour sélectionner le programme de lavage adaptable ; le témoin correspondant s'allumera. |
| 6 | Fonction | F | Appuyez sur ce bouton pour sélectionner une fonction ; le témoin correspondant s'allumera. |
| 7 | Départ/Pause | >II | Appuyez sur ce bouton pour lancer le programme de lavage sélectionné ou interrompre le programme en cours. |
Affichage
| Témoin Alt | Haut
Quand vous sélectionnez Haut, seule la vaiselle dans le panier supérieur sera lavée. Le système de lavage du panier inférieur ne fonctionnera pas.
Bas
Quand vous sélectionnez Bas, seule la vaiselle dans le panier inférieur sera lavée. Le système de lavage du panier supérieur ne fonctionnera pas. |
| 9 Témoin de programme | Auto
Lavage avec capteur automatique, pour la vaiselle légèrement, normalement ou très sale, avec ou sans nourriture séchéée.
Intensif
Pour la vaiselle très sale, et pour les ustensiles de cuisson normallement sales représentant de la nourriture attachée.
Universal
Pour les objets normalement sales, comme les assiettes, verres et ustensiles de cuisson légèrement sales.
ÉCO
Il s'agit du programme standard, qui convient pour laver une vaiselle normalement sale, et qui offre le meilleur rendement en termes de consommation combinée d'eau et d'énergie pour ce type de vaiselle.
Verres
Pour les verres et la vaiselle légèrement sales.
90 min
Pour les charges normalement sales nécessitant un lavage rapide.
Rapide
Un cycle plus court pour une vaiselle légèrement sale
ne nécessitant pas de séchage.
Trempage
Pour rincer la vaiselle que vous prévoyez de laver plus tard dans la journée. |
| 10 Témoin de fonction | ® | Lavage puissantPour laver la vaisselle très sale, difficile à nettoyer. (Ne peut être utilisé qu'avec les programmes Intensif, Universal, Éco, Verres et 90 min.)Séchage supplémentairePour des mêtres résultats de séchage. (Ne peut être utilisé qu'avec les programmes Intensif, Universal, Éco, Verres et 90 min.)ExpressPermet de réduire la durée du programme. (Ne peut être utilisé qu'avec les programmes Intensif, Universal, Éco, Verres et 90 min) |
| ® | Produit de rincegaskle le voyant « ® » s'allume, cela signifie que le niveau de produit de rincegage du lave-vaisselle est faible et que le compartment correspondant doit être rempli.SelSi le tímoin « ® » s'allume, cela signifie que le niveau de sel du lave-vaisselle est faible et que le compartment correspondant doit être rempli.Robinet d'eauSi le tímoin « ® » s'allume, cela signifie que le robinet d'eau est fermé. |
| 11 Témoin d'advertisement | ® |
| 12 Écran | 8:88 | Affiche le temps restant, le temps avant le départ différé, les codes d'erreur, etc. |
Adoucisseur d'eau
- L'adoucisseur d'eau doit être réglé manuellement, à l'aide de l'indicateur de durée de l'eau.
- L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau qui auraient un effet nuisible ou indésirable sur le fonctionnement de l'appareil.
- Plus la teneur en minéraux de votre eau est élevée et plus elle est calcaire.
- L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre région.
- Votre service local des eaux peut vous renseigner sur la dureté de l'eau dans votre région.
Réglage de la consommation de sel
- Ce lave-vaisse est donc pour permettre le réglage de la quantité de sel utilisée en fonction de la durée de l'eau. Cela permet d'optimiser et d'adapter le niveau de consommation de sel.
- Veuillez suivre les étapes ci-dessous pour le réglage de la consommation de sel :
- Ouvrez la porte et allumez l'appareil.
- Dans les 60 secondes suivant la mise en tension de l'appareil, appuyez sur le bouton Programme pendant au moins 5 secondes pour entrer dans le mode de réglage de l'adoucisseur d'eau;
- Appuyez à nouveau sur le bouton Programme pour sélectionner le bon réglage, en fonction de votre environnement local. L'ordre d'affichage des réglages est le suivant : H1 -> H2 -> H3 -> H4 -> H5 -> H6.
- Appuyez sur le bouton d'alimentation pour mettre fin à la fonction de réglage.
| DURETÉ DE L'EAU | Niveau d'adoucisseur d'eau | La régénération a lieu toutes les séries de X programmes 1) | Consommation de sel (grammes/ cycle) |
| Allemand pH | Français fH | Britan-nique Clark | mmol/l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | Aucune régénéRATION | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 10 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 5 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 3 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 2 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,1 - 9,8 | H6 | 1 | 60 |
1°dH=1,25° Clark=1,78° fH=0,178 mmol/l
Réglage d'usine : H3
Chaque cycle avec opération de régénération consomme 2,0 litres d'eau supplémentaires, la consommation électrique augmente de 0,02 kWh et le programme s'allonge de 4 minutes.
Remarque
Veuillez consulter le paragraphe « Chargement du sel dans l'adoucisseur d'eau » s'il manque du sel dans votre lave-vaisselle.
Remarque
Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez passer ce chapitre.
Adoucisseur d'eau
- La durée de l'eau varie d'un endroit à l'autre. Si une eau calcaire est utilisée dans le lave-vaisselle, des dépôts vont se former sur le vaisselle et les ustensiles.
- Cet appareil est équipé d'un adoucisseur spécial qui utilise un compartiment spécifiquement conçu pour éliminer le calcaire et les minéraux de l'eau.
Préparation et chargement de la vaisselle
- Pensez à acheter des ustensiles qui portent la mention « Résiste au lave-vaisselle »
- Pour les objets délicats, sélectionnez un programme avec la température la plus BASSE possible.
- Pour éviter de les endommager, ne sortez pas les verres et les couverts du lave-vaisselle à la fin du programme.
Ne conviennent pas :
- Les couverts avec des manches en bois, en corne, en porcelaine ou en nacre
- Les articles en plastique qui ne résistent pas à la chaleur
- Les couverts anciens avec des parties collées qui ne résistent pas à des températures élevées
- La vaisselle ou les couverts collés
- La vaisselle en étain ou en cuivre
- Les verres en cristal
- Les objets en acier susceptibles de rouiller
- Les plateaux en bois
- Les objets fabriqués à partir de fibres synthétiques
Convenez-en de manière limitée :
- Certains types de verres peuvent devenir ternes au bout d'un grand nombre de lavages
- Les objets en argent et en aluminium ont tendance à se décolorer au cours du lavage
- Les motifs vernis risquent de s'effacer s'ils sont fréquemment lavés en machine
Recommandations pour le chargement du lave-vaisselle
- Enlevez les éventuels gros restes de nourriture. Ramollissez les restes d'aliments brûlés présents dans les ustensiles de cuisson. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Pour que votre lave-vaisselle donne un résultat optimal, suivez ces conseils de chargement.
Placez les objets dans le lave-vaisselle de la manière suivante :
- Les objets tels que les tasses, verres, ustensiles de cuisson, etc. doivent être orientés vers le bas.
- Les objets incurvés ou comportant des renfoncements doivent être chargés en biais pour que l'eau puisse s'écouler.
- Tous les ustensiles doivent être bien rangés, pour qu'ils ne risquent pas de basculer.
- Tous les ustensiles doivent être placés de manière à ce que les bras de lavage puissent tourner librement au cours du lavage.
- Chargez les objets creux, comme les tasses, verres, cassetoles, etc. avec l'ouverture vers le bas, pour qu'ils ne se remplissent pas d'eau.
- La vaisselle et les couverts ne doivent pas être emboîtés les uns dans les autres, ni se couvrir les uns les autres.
- Pour éviter de les abîmer, les verres ne doivent pas se toucher.
- Le panier supérieur est donc pour accueillir la vaisselle plus délicate et légère, comme les verres, les tasses à café ou à thé.
- Les couteaux à longue lame rangés à la verticale représentent un danger potentiel!
- Les couverts longs et/ou tranchants, tels que des couteaux à découvert, doivent être positionnés horizontally dans le panier supérieur.
- Ne surchargez pas votre lave-vaisselle. C'est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.
Remarque
Les très petits objets ne doivent pas être lavés au lave-vaisselle, car ils pourraient facilement tomber du panier.
Déchévement de la vaisselle
Pour éviter que l'eau ne goutte depuis le panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur et ensuite le panier supérieur.
Avertissement
La vaisselle sera chaude! Pour éviter de les abîmer, attendez environ 15 minutes après la fin du programme avant de sortir les verres et les couverts du lave-vaisselle.
Chargement du panier supérieur
Le panier supérieur est conçu pour ranger la vaisselle plus délicate et légère, comme les verres, les soucoupes, les tasses à café ou à thé, ainsi que les assiettes, les petits bols et les plats peu profonds (à condition qu'ils ne soient pas trop sales). Positionnez la vaisselle et les ustensiles de cuisine de façon à ce qu'ils ne puissent pas être déplacés par le jet d'eau.
Chargement du panier inférieur
- Nous vous suggérez de placer dans le panier inférieur les gros objets et les articles les plus difficiles à nettoyer : casseroles, poê
- Le diamètre maximal conseillé pour les assiettes placées devant le compartiment à détergent est de 19 cm, pour ne pas en entraver l'ouverture.
Chargement du compartiment à couverts
Les couverts doivent être placés dans le compartiment à couverts, séparés les uns des autres et dans la position appropriée. Évitez de trop regrouper les couverts pour éviter des performances de lavage insuffisantes.
Avertissement
Ne laissez pas de couverts dépasser du bas du panier. Placez toujours les ustensiles tranchants avec la pointe vers le bas!
Remarque
Pour de meilleures performances de lavage, veuillez charger les paniers selon les modes de chargement standards.
Fonction du produit de rinçage et du détergent
Le produit de rinceage est libéré lors du dernier rinçage afin d'éviter que l'eau ne forme des gouttelettes sur votre vaisselle, susceptibles de laisser des traces et des taches. Il améliore aussi le séchage en permettant à l'eau de s'écouler sur la vaisselle. Notre lave-vaisselle est donc pour utiliser des produits de rinceage liquides.
Avertissement
Utilisez toujours un produit de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le compartiment à produit de rinçage avec une autre substance (comme un produit de nettoyage pour lave-vaisselle ou un détergent liquide). Cela endommagerait votre appareil.
Quand faut-il remplir à nouveau le compartiment à produit de rinceage ?
La fréquence de remplissage du compartiment dépend de la fréquence de lavage et du réglage du produit à rinçage.
- Le témoin Produit de rinceage faible ( ) s'allume lorsqu'il est nécessaire d'ajouter du produit de rinceage.
- Évitez de trop remplir le compartiment à produit de rinçage.
Fonction du détergent
- Les composants chimiques du détergent sont nécessaires pour enlever les saletés, les broyer et les écarter du lave-vaisse.
- La plupart des détergents de qualité commerciale conviennent à cet effet.
Avertissement
Utilisation correcte du détergent
- Utilisez uniquement des détergents conçus spécifiquement pour être utilisés dans un lave-vaisselle. Conservez votre détergent dans un endroit frais et sec.
- Ne mettez pas de détergent dans le compartiment tant que vous n'êtes pas prêt(e) à démarrer le lave-vaisselle
Le détergent pour lave-vaisselle est corrosif! Conservez le détergent pour lave-vaisselle hors de portée des enfants.
Remplissage du compartiment à produit de rinçage

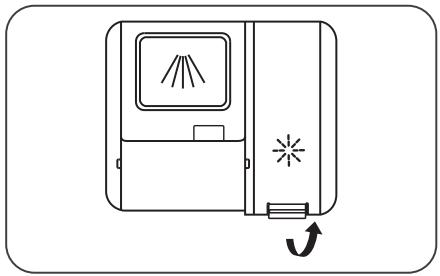

- Retirez le cache du compartiment à produit de rinçage en soulevant la languette.

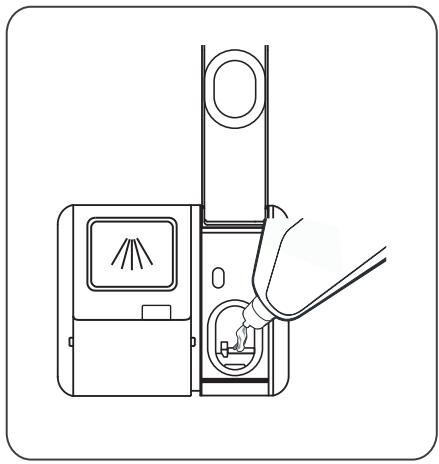

- Versez le produit de rinçage dans le compartiment, en veillant à ne pas trop le remplir.

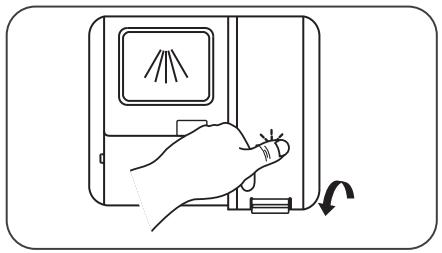

- Refermez ensuite le compartiment en abaissant le cache.
Réglage du produit de rincage
Pour obtenir une performance de séchage optimale avec le moins de produit de rinçage possible, le lave-vaisse est conçu pour régler la consommation selon l'utilisateur. Veuillez suivre les étapes ci-dessous.
- Ouvrez la porte et allumez l'appareil.
- Dans les 60 secondes suivant l'étape 1, appuyez sur le bouton « Programmes » pendant plus de 5 secondes, puis appuyez sur le bouton « Départ différé » pour accéder au mode de réglage ; le témoin du produit de rincege clignotera à une fréquence de 1 Hz.
- Appuyez sur le bouton « Programmes » pour selectionner le bon réglage, en fonction de vos habitudes. L'ordre d'affichage des réglages est le suivant : D1 -> D2 -> D3 -> D4 -> D5 -> D1. Plus le chiffre est élevé, plus le lave-vaisselle utilisera de produit de rincege.
- Le réglage s'enregistrra si vous appuyez sur le bouton d'alimentation pour sortir du mode réglage, ou si vous n'effectuez aucune intervention pendant 5 secondes.
Remplissage du compartiment à détergent
- Veuillez choisir la méthode d'ouverture adaptée à votre produit.

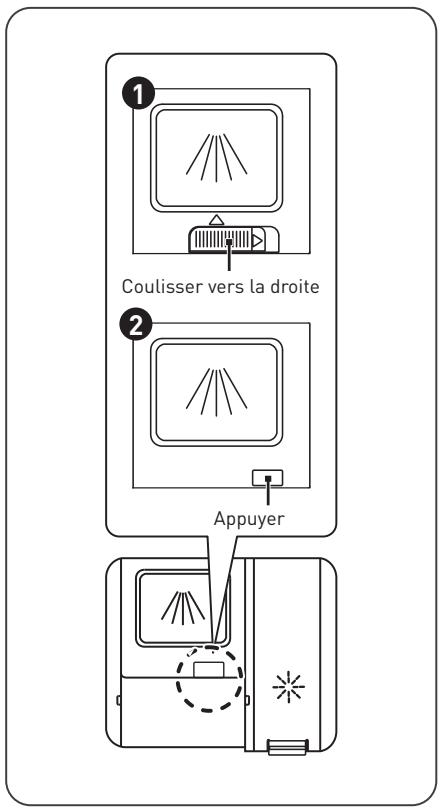

Ouvrez le couvercle en coulissant le loquet de déverrouillage. Ouvrez le couvercle en appuyant sur le loquet de déverrouillage.
- Ajoutez du détergent dans la plus grande cavité pour le cycle de lavage principal. Pour un lavage optimal, particulièrement si la vaisselle est très sale, versez une petite quantité de détergent sur la porte.
Cette dose de détergent supplémentaire s'activera au cours de la phase de prélavage.
- Fermez le couvercle en le coulissant vers l'avant tout en appuyant vers le bas.
Remarque
- Veuillez noter que les réglages peuvent varier selon le degré de salissure de la vaisselle.
- Merci de suivre les recommandations du fabricant indiquées sur l'emballage du détergent.
Tableau des cycles de lavage
- Le tableau ci-dessous indique les programmes qui conviennent le mieux en fonction des quantités de résidus de nourriture sur la vaisselle, ainsi que la quantité de détergent nécessaire. Il donne également diverses informations sur les programmes.
- Les valeurs de consommation et la durée des programmes ne sont qu'indicatives, sauf pour le programme ECO.
[●] indique que le programme utilise du liquide de rinçage lors du dernier rinçage.
| Programme | Description du cycle | Détergent prélavage/ lavage | Durée de fonctionnement (min) | Énergie (kWh) | Eau (L) | Produit de rincege |
| A Auto | Prélavage (45 °C) Lavage (55-65 °C) Rincage Rincage (50-55 °C) Séchage | 4/14 g (1 tablette) | 85-150 | 0,615~1,201 | 9,2~13,9 | ● |
| Intensif | Prélavage (50 °C) Lavage (65 °C) Rincage Rincage Rincage (60 °C) Séchage | 4/14 g (1 tablette) | 205 | 1,129 | 14,1 | ● |
| Universal | Prélavage (45 °C) Lavage (55 °C) Rincage Rincage (60 °C) Séchage | 4/14 g (1 tablette) | 175 | 0,930 | 13,9 | ● |
| ECO (*EN60436) | Lavage (50 °C) Rincage Rincage (45 °C) Séchage | 18 g (1 tablette) | 198 | 0,674 | 8,5 | ● |
| Verres | Prélavage (40 °C) Lavage (50 °C) Rincage Rincage (50 °C) Séchage | 4/14 g (1 tablette) | 120 | 0,671 | 11,3 | ● |
| 90' 90 min | Lavage (55 °C) Rincage Rincage (50 °C) Séchage | 18 g (1 tablette) | 90 | 0,620 | 8,4 | ● |
| Programme | Description du cycle | Détergent prélavage/ lavage | Durée de fonctionnement (min) | Énergie (kWh) | Eau (l) | Produit de rinceage |
| Rapide | Lavage (40 °C) | 12 g | 30 | 0,742 | 10 | ○ |
| Rinceage (40 °C) |
| Rinceage (55 °C) |
| Trempage | Prélavage | | 15 | 0,018 | 3,6 | ○ |
Remarque
Le programme ECO convient pour laver de la vaisselle normalement sale, et pour cet usage, c'est le programme le plus efficient en termes de consommation d'eau et d'énergie cumulée, et il est utilisé pour évaluer la conformité avec la législation européenne sur l'écoconception.
Économie d'énergie
- Le pré-rinçage de la vaisselle augmente la consommation d'eau et d'énergie, et n'est pas recommandé.
- Laver la vaisselle dans un lave-vaisselle ménager consomme généralement moins d'eau et d'énergie que laver la vaisselle à la main, lorsque le lave-vaisselle est utilisé conformément aux instructions.
Démarrer un programme
- Sortez les paniers supérieur et inférieur, chargez la vaisselle, puis rentrez-les à nouveau. Il est recommandé de charger d'abord le panier inférieur et ensuite le niveau supérieur.
- Versez le détergent.
- Branchez la fiche dans la prise de courant. The power supply refers to last page "Product fiche". Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
- Fermez la porte de l'appareil, puis appuyez sur le bouton d'alimentation pour mettre en marche la machine.
- Choisissez un programme, le témoin correspondant s'allumera. Appuyez ensuite sur le bouton « Départ/Pause », le lave-vaisseau débutera son cycle.
Changement de programme en cours de cycle
- Le programme ne peut être changé que s'il ne fonctionne que depuis peu de temps, sinon le détergent peut avoir été déjà libéré, ou l'eau de lavage avec le détergent déjà évacuée. Si c'est le cas, le lave-vaisselle devra être reprogrammé et le compartiment à détergent devra être rempli à nouveau.
Pour reprogrammer le lave-vaiselle, suivez les instructions ci-dessous :
- Appuyez sur le bouton Départ/Pause pour arrêter le lavage.
- Appuyez sur le bouton Programme au moins 3 secondes pour que l'appareil se mette en mode sélection du programme.
- Vous pourrez alors modifier le programme pour régler le cycle souhaité.

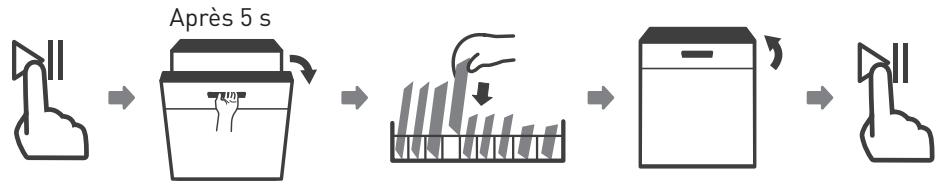

Ajout de vaisseau oublié
Vous pouvez ajouter de la vaisselle oubliée à tout moment avant l'ouverture du compartiment à détergent. Dans ce cas, suivez les instructions ci-dessous:
- Appuyez sur le bouton Départ/Pause pour arrêter le lavage.
- Attendez 5 secondes avant d'ouvrir la porte.
- Ajoutez la vaisselle oubliée.
- Fermez la porte.
- Appuyez à nouveau sur le bouton « Départ/Pause », et le lave-vaisseau reprendra le programme au bout de 10 secondes.
Avertissement
Il est dangereux d'ouvrir la porte en cours de cycle, car la vapeur chaude pourrait vous brûler.
Ouverture automatique / activ'door
À la fin du lavage, la porte s'ouvrira automatiquement pour un séchage optimal.
À l'exception des programmes «Rapide» et «Trempage», les autres programmes ont Activ'Door par défaut.
Remarque
La porte du lave-vaisselle ne doit pas être bloquée quand elle est réglée pour s'ouvrir automatiquement.
Cela pourrait nuire à la fonctionnalité de verrouillage de la porte.
Porte et joint de la porte
- Nettoyez régulièrement les joints de porte à l'aide d'un chiffon doux humide, pour éliminer les résidus de nourriture.
- Lors du chargement du lave-vaisselle, des résidus de nourriture et de boissons peuvent couler sur les côtes de la porte du lave-vaisselle.
- Ces surfaces se trouvent à l'extérieur de la cuve et l'eau des bras de lavage ne parvient pas jusqu'à elles.
- Tous les résidus doivent être essuyés avant de fermer la porte.
Panneau de commande
- Si nécessaire, le panneau de commande doit être essuyé uniquement avec un chiffon doux humide.
Avertissement
- Pour éviter toute pénétration d'eau dans le dispositif de verrouillage de la porte et les composants électriques, n'utilisez jamais de spray nettoyant, quel qu'il soit.
- N'utilisez jamais de tampons ou de nettoyants abrasifs sur les surfaces externes de l'appareil; ils risqueraient de rayer la finition. Certains papiers essuie-tout peuvent également rayer la surface ou y laisser des marques.
Système de filtration

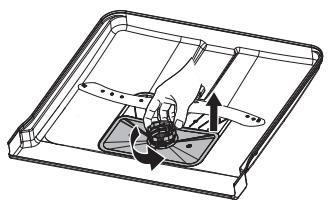

- Le système de filtration à la base de la cuve retient les petits débris du cycle de lavage, y compris des corps étrangers comme les cure-dents ou les tesses. Les résidus recueillis peuvent obstruer les filtres. Vérifiez régulièrement l'état des filtres, retirez soigneusement les corps étrangers et nettoyez les différentes parties du système de filtration à l'eau si nécessaire.
- Suivez les étapes suivantes pour nettoyer le filtre.
Remarque
Les illustrations sont fournies à titre indicatif uniquement, les modèles de systèmes de filtration et de bras de lavage peuvent varier.

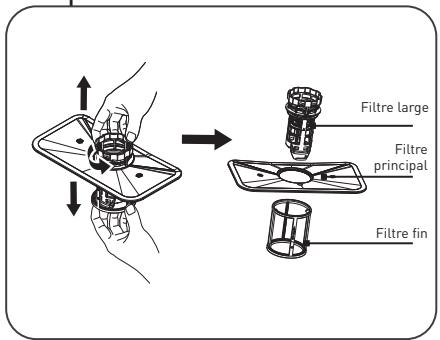

- Prenez le filtre large et faites-le tourner dans le sens inverse des aiguilles d'une montre pour libérer l'ensemble du système. Tirez le filtre vers le haut et sortez-le du lave-vaisselle.
Ouvert
- Tirez le filtre fin vers le bas pour le désolidariser du groupe filtre. Le filtre large peut être séparé du filtre principal en appuyant doucement sur les languettes en haut du filtre et en tirant sur le filtre pour le sorting.

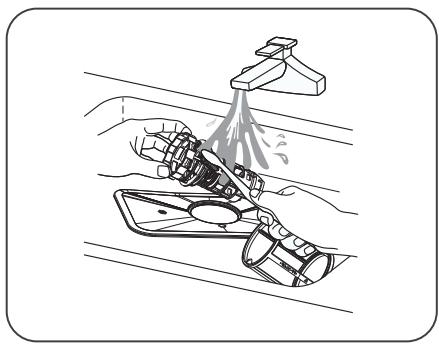

- Les plus gros résidus de nourriture peuvent être nettoyés en rincant le filtre sous l'eau courante. Pour un nettoyage plus approfondi, utilisez une brosse de nettoyage douce.

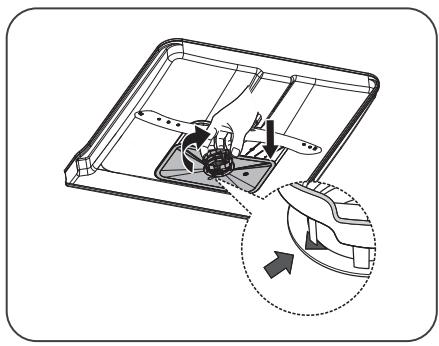

- Remontez les filtres dans l'ordre inverse du démontage, replacez le groupe filtré et tournez-le dans le sens des aiguilles d'une montre jusqu'à la flèche correspondant à la position fermée.
Avertissement
- Ne serrez pas trop les filtres. Replacez les filtres correctement et dans l'ordre, sinon de gros résidus pourraient être entraînés dans le système et provoquer un blocage.
- N'utilisez jamais le lave-vaisselle sans avoir remis les filtres en place. Si les filtres ne sont pas remis en place correctement, cela risque de nuire aux performances de l'appareil et d'endommager la vaisselle et les ustensiles.
Bras de lavage
- Vous devez nettoyer régulièrement les bras de lavage pour éviter que les substances chimiques contenues dans l'eau calcaire n'obstruent les jets et les roulements des bras de lavage.
- Pour nettoyer les bras de lavage, suivez les instructions ci-dessous:

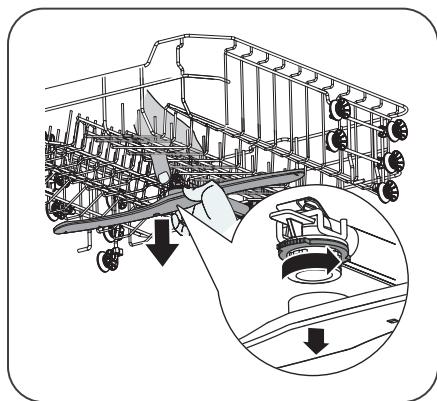

- Pour retirer le bras de lavage supérieur, maintenez immobile l'écrou central et faites tourner le bras de lavage dans le sens antihoraire pour l'enlever.

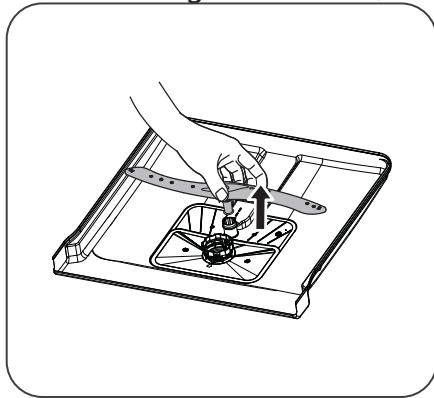

- Pour sortir le bras de lavage inférieur, tirez-le vers le haut.

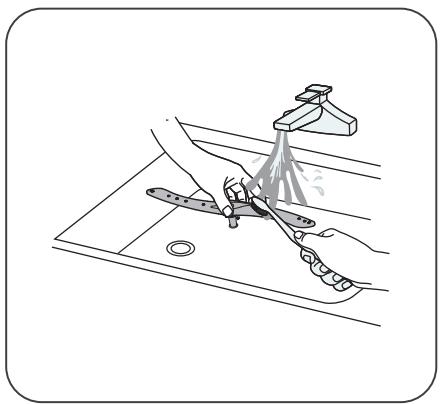

- Lavez les bras de lavage à l'eau tiègue savonneuse et utilisez une brosse douce pour nettoyer les jets. Remettez les en place après les avoir bien rincés.
Précautions contre le gel
- L'hiver, vous devez prendre des mesures de protection contre le gel pour votre lave-vaisselle. Après chaque cycle de lavage, veuillez suivre la procédure suivante :
- Coupez l'alimentation électrique du lave-vaisselle au niveau de la source.
- Fermez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'eau.
- Vidangez l'eau du tuyau d'arrivée et du robinet (utilisez un seau pour récupérer l'eau).
- Rebranchez le tuyau d'arrivée d'eau sur le robinet.
- Retirez le filtré au fond de la cuve et utilisez une éponge pour absorber l'eau dans la cuve de décantation.
Après chaque lavage
- Après chaque lavage, fermez l'arrivée d'eau de l'appareil et laissez la porte entrouverte pour éviter la formation d'humidité et d'odeurs à l'intérieur.
Débranchement de la prise
- Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise.
Ne pas nettoyer avec des solvants ou des substances abrasives
- Pour nettoyer l'extérieur et les pièces en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse.
- Pour retirer des taches ou salissures de la surface intérieure, servez-vous d'un chiffon humidifié avec de l'eau et un peu de vinaigre, ou d'un produit de nettoyage conçu spécifiquement pour les lave-vaisselle.
Lorsque vous ne l'utiliserez pas pendant longtemps
- Nous vous recommandons d'effectuer un cycle de lavage à vide, puis de débrancher la fiche de la prise, d'arrêter l'alimentation d'eau et de laisser la porte de l'appareil entrouverte. Ceci contribuera à ce que les joints de porte durent plus longtemps et évitera la formation d'odeurs à l'intérieur de l'appareil.
Déplacement de l'appareil
- Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si cela est indispensable, vous pouvez le coucher sur le dos.
Joints
- L'un des facteurs contribuant à la formation d'odeurs dans le lave-vaisselle est la présence de restes de nourriture coincés dans les joints. Pour éviter cela, nettoyez-les régulièrement avec une éponge humide.
Conseils de dépannage
Avant d'appeler un technicien
La consultation des tableaux des pages suivantes peut vous éviter d'avoir à appeler un technicien
| Problème | Causes possibles | Que faire |
| Le lave-vaisselle ne démarre pas | Un fusible a grillé ou le disjoncteur s'est déclenché. | • Remplacez le fusible ou réactivement le disjoncteur. |
| L'appareil n'est pas sous tension. | • Retirez tous les autres apparèils utilisant le même circuit que le lave-vaisselle. |
| La pression d'eau est faible. | • Vérifiez que le lave-vaisselle est allumé et que sa porte est bien fermée. |
| La porte du lave-vaisselle n'est pas fermée correctement. | • Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale. |
| Le tuyau de vidange est tordu ou coincé. | • Vérifiez que l'accidée d'eau est correctement raccardée et que le robinet d'eau est ouvert. |
| Le filtrte est bouché. | • La porte du lave-vaisselle n'est pas fermée correctement. |
| L'eau du lave-vaisselle ne se vidange pas | L'évier de la cuisine est bouché. | • Vérifiez si l'évier de la cuisine se vide correctement. Si c'est l'évier de la cuisine qui est bouché, vous aurez besoin d'un plombier plutôt que d'un réparateur de lave-vaisselle. |
| Problème | Causes possibles | Que faire |
| Présence de mousse dans la cuve | Le détergent n'est pas adapté. | Utilisez uniquement un détergent spécifique pour lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvre le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 1 litre d'eau froide dans la cuve du lave-vaisselle. |
| Fermez la porte du lave-vaisselle, puis sélectionnez n'importequel cycle. Le lave-vaisselle commencera par évacuer l'eau. Ouvrez la porte une fois que la phase de vidange sera terminée et vérifiez si la mousse a disparu. |
| Répétez l'opération si nécessaire. |
| Du produit de rinçage a été renversé. | Nettoyez toujours immédiatement les débordements. |
| Taches à l'intérieur de la cuve | Un détergent contenant du colorant a peut-être été utilisé. | Assurez-vous que votre détergent ne contient pas de colorant. |
| Film blanc sur la surface interieure | Minéauxopsisents dans l'eau calcaire. | Pour nettoyer l'intérieur de l'appareil, utilisez un chiffon humide avec du détergent pour lave-vaisselle et portez des gants en caoutchouc. N'utilise jamais un autre produit de nettoyage que du détergent pour lave-vaisselle, pour éviter le risque de formation de mousse. |
| Taches de rouille sur les couverts | Les objets concernés ne résistant pas à la corrosion. | Évitez de passer au lave-vaisselle des objets qui ne résistant pas à la corrosion. |
| Vous n'avez pas démarré de programme juste après l'ajout de sel régérant. Du sel s'est retrouvé dans le cycle de lavage. | Après avoir ajouté du sel régérant, lancez toujours un programme de lavage rapipe sans vaisselle et sans sélectionner la fonction Turbo (si elle existe sur votre modèle). |
| Le couvercle de l'adoucisseur d'eau est mal fixé. | Vérifiez que le couvercle de l'adoucisseur d'eau est bien fermé. |
| Bruits de chocs provenant du lave-vaisselle | Un bras de lavage tape contre un object dans un panier. | Arrêtez le programme et réorganisez les objets qui entravent le bras de lavage. |
| Bruits de cliqueitis provenant du lave-vaisselle | De la vaisselle rouge dans le lave-vaisselle. | Interrompez le programme et réorganisez la vaisselle. |
| Bruits de chocs provenant des conduites d'eau | Cela peut être lié à l'installation ou au diamètre des tuyaux. | Cela n'a aucune influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié. |
| La vaisselle n'est pas propre | La vaisselle n'a pas été chargée correctement. | Voir « Préparation et chargement de la vaisselle » . |
| Le programme n'était pas assez puissant. | Sélectionnez un programme plus intensif. |
| Une quantité insuffisante de détermgent a été libérée. | Utilisez plus de détermgent, ou changez-en. |
| Des objetsBloquent les mouvements des bras de lavage. | Réorganisez les objets pour que les bras de lavage puissant tourner librement. |
| Le groupe filtreet au fond de la cuve n'est pas propre ou n'est pas correctement inséré. Cela peut bloquer les jets des bras de lavage. | Nettoyez et/ou insérez correctement le filtré. Nettoyez les jets des bras de lavage. |
| Problème | Causes possibles | Que faire |
| Les verres sont ne sont pas clairs | Combinaison d'une eau douce et d'une trop grande quantité de détergent | • Utilisez moins de détergent si vous eau est douce et sélectionnez un cycle plus court pour laver les verres. |
| Des taches blanches apparaissent sur la vaisselle et les verres | Dans les régions où l'eau est calcaire, des dépôts calcaires peuvent apparaître. | • Vérifiez les réglages de l'adoucisseur ou le statut de replissage du compartment à sel. |
| Marques noires ou grises sur la vaisselle | Des ustensiles en aluminium ont frotte contre la vaisselle. | • Utilisez un nettoyant légèrement abrasif pour éliminer ces traces. |
| Il reste du détergent dans le compartment | La vaisselle bloque le compartment à détergent. | • Chargez la vaisselle correctement. |
| La vaisselle ne sèche pas | Chargement incorrect | • Mettez des gants s'il y a des résidus de détergent sur la vaisselle, pour éviter des irritations de la peau. |
| La vaisselle a été sortie trop+tôt | • Ne videz pas votre lave-vaisselle immédiatement après le lavage. Entrouvre la porte pour que la vapeur puisse sorting. Attendeez que la température interieure ait diminué et que la vaisselle ne soit pas trop chaude au toucher avant de la sortir. Commencez par décharger le panier inférieur pour éviter de faire couler de l'eau sur la vaisselle propre depuis le panier supérieur. |
| Le mauvais programme a été sélectionné. | • Avec un programme court, la température de lavage est plus BASSE, ce qui diminue les performances de lavage. Choisissez un programme avec une durée de lavage longue. |
| Utilisation de couverts avec un revêtement de mauvaise qualité. | • L'évacuation de l'eau est plus difficile avec ces objets. Les couverts ou la vaisselle de ce type ne doivent pas être passés au lave-vaisselle. |
Avertissement
Réparer votre appareil vous-même ou le faire réparer par un non-professionnel peut provoquer des risques graves pour la sécurité de l'utilisateur et avoir un impact sur la garantie de l'appareil.
Disponibilité des pièces détachées
Sept ans après la mise sur le marché de la dernière unité du modèle :
Matériel, pompe de circulation et de drainage, chauffe-eau et éléments chauffants, y compris pompes à chaleur (séparées ou regroupées), tuyauterie et équipements liés dont tous les tuyaux, vannes, filtres et aqua-stops, pièces structurelles et intérieures liées aux assemblages de porte (séparées ou regroupées), cartes de circuits imprimés, affichages électroniques, pressostat, thermostats et capteurs, logiciel et matériel y compris logiciel de réinitialisation.
Dix ans après la mise sur le marché de la dernière unité du modèle :
Charnière et joints de porte, autres joints, bras de lavage, filtres d'évacuation, paniers intérieurs et accessoires comme les porte-couverts et couvercles.
Codes d'erreur
En cas de dysfonctionnement, le lave-vaiselle affichera un code d'erreur. Le tableau suivant montre les codes d'erreur possibles et leur cause.
| Codes | Significations | Causes possibles |
| E1 | Temps de replissage plus long | Les robinets ne sont pas ouverts, l'arrivée d'eau est obstruée ou la pression d'eau est trop faible. |
| E3 | La température requise n'est pas atteinte. | Dysfonctionnement d'un élément chauffant. |
| E4 | Débordement | Un élément du lave-vaisselle fuit. |
| E8 | Problème d'orientation de la vanne de distribution | Circuit ouvert ou vanne de distribution défectueuse. |
| Ed | Problème de communication entre le circuit imprimé principal et le circuit imprimé d'affichage. | Circuit ouvert ou rupture du câblage de communication. |
Avertissement
- En cas de débordement, coupez l'arrivée d'eau principale avant d'appeler un technicien.
- Si de l'eau se trouve au fond de la cuve en raison d'un trop-plein ou d'une petite fuite, cette eau doit être retirée avant de redémarrer le lave-vaiselle.
- Si un code d'erreur n'a pas de solution s'affiche, veuillez demander l'aide d'un professionnel.
