• N'utilisez pas d'appareil mécanique ou tout autre moyen pour accélérer le dégivrage qui ne soit pas recommandé par le fabricant. • Veillez à ne pas endommager le circuit de réfrigération. • N'utilisez pas d'appareil électrique dans les compartiments de rangement des aliments de l'appareil, sauf s'ils sont du type d'appareil recommandé par le fabricant. • Dans le cadre de notre politique d'amélioration permanente, nous nous réservons le droit de certaines caractéristiques techniques sans préavis.
Merci d'avoir choisi cet appareil de réfrigération et de congélation. Nous espérons qu'il apportera une solution élégante et pratique à vos besoins en matière de refroidissement. Veuillez lire ce manuel avant d'utiliser votre nouveau réfrigérateur congélateur. Veuillez conserver ce manuel en lieu sûr et transmettez-le à tout nouveau propriétaire. Nous espérons que ce manuel fournira toutes les informations dont vous avez besoin. En cas de doute, n'hésitez pas à nous contacter (voir la section Garantie pour les informations relatives au Service client). !
Lorsque vous remplacez d'anciens appareils, vérifiez que vous avez désactivé les mécanismes de verrouillage avant leur mise au rebut. Il peut être utile de retirer la porte de l'appareil afin d'empêcher que des enfants ne se retrouvent coincés à l'intérieur. L'appareil doit être correctement relié à l'alimentation électrique. Un mauvais contact, une prise endommagée et des fils dénudés constituent un risque d'incendie. Vérifiez que toutes les connexions sont solides. Avant de commencer toute opération d'entretien ou réparation mineure, débranchez l'appareil de l'alimentation électrique. Cela concerne également le nettoyage et le changement des ampoules. NE TOUCHEZ PAS les surfaces froides de l'appareil lorsqu'il est en marche, vos mains pourraient adhérer et subir des brûlures de congélation. Lorsque vous déplacez l'appareil, veillez à ne pas endommager les câbles, les tuyaux ou le condenseur. Si ces pièces devaient s'endommager, contactez un technicien qualifié. Les liquides effervescents (boissons gazeuses) ne doivent en aucun cas être congelés. Leur volume augmente en cours de congélation, ce qui peut briser ou faire exploser les bouteilles/contenants. Les aliments destinés à être d'abord décongelés ou cuits, tels que le pain ou la viande, ne peuvent être consommés congelés. Si les aliments ont un aspect ou une odeur suspecte, ne les consommez pas. Dans le doute, jetez-les. N'utilisez jamais d'instrument tranchant ou métallique pour gratter la glace de la surface de cet appareil. N'utilisez que des instruments destinés à cet usage (racloir en plastique) et avec précaution, de manière à ne pas endommager le revêtement de l'appareil. Le système de refroidissement contient un réfrigérant et des huiles qui sont nocifs pour la santé en cas de fuite. Dans une telle éventualité, débranchez l'appareil et aérez la pièce. Assurezvous que vos yeux ne puissent pas entrer en contact avec l'agent réfrigérant. Contactez un technicien qualifié ou faites évacuer l'appareil.
Ne marchez pas sur le cordon. Veillez à ne pas endommager le cordon électrique lorsque vous déplacez le réfrigérateur.
Mise au rebut de l'emballage
Ce symbole sur le produit ou son emballage indique que le produit ne peut être traité comme un déchet ménager. Il doit au contraire être à votre centre local de collecte/ recyclage des déchets.
Si le circuit de réfrigération devait être endommagé, impliquant d'éventuelles fuites de gaz réfrigérant, un risque d'explosion pourrait survenir en raison d'étincelles extérieures. ou
Une méthode de mise au rebut respectueuse de l'environnement permettra de récupérer les matières premières utiles et de les réutiliser.
Ne le laissez pas entrer en contact avec des surfaces chaudes ou des nues. Le gaz R600a est plus lourd que l'air : s'il est relâché, il constitue une forte concentration au niveau du sol, où la ventilation est faible.
Le cyclopentane, substance la couche d'ozone, est utilisé comme moussant pour la mousse isolante. Lorsque vous transportez l'appareil, veillez à ne pas endommager le circuit de refroidissement.
Inhalation Une exposition prolongée peut provoquer un début d'asphyxie et d'éventuelles pertes de connaissance. Si et, pour les nécessaire, pratiquez la respiration cas les plus graves, administrez de l'oxygène sous strict contrôle médical.
En général, un contact occasionnel avec la peau n'est pas dangereux. En cas de contact avec la peau, lavez soigneusement la zone touchée. Les éclaboussures et pulvérisations peuvent provoquer des brûlures de congélation. Lavez la partie touchée à grande eau et appelez un médecin pour soigner les éventuelles brûlures.

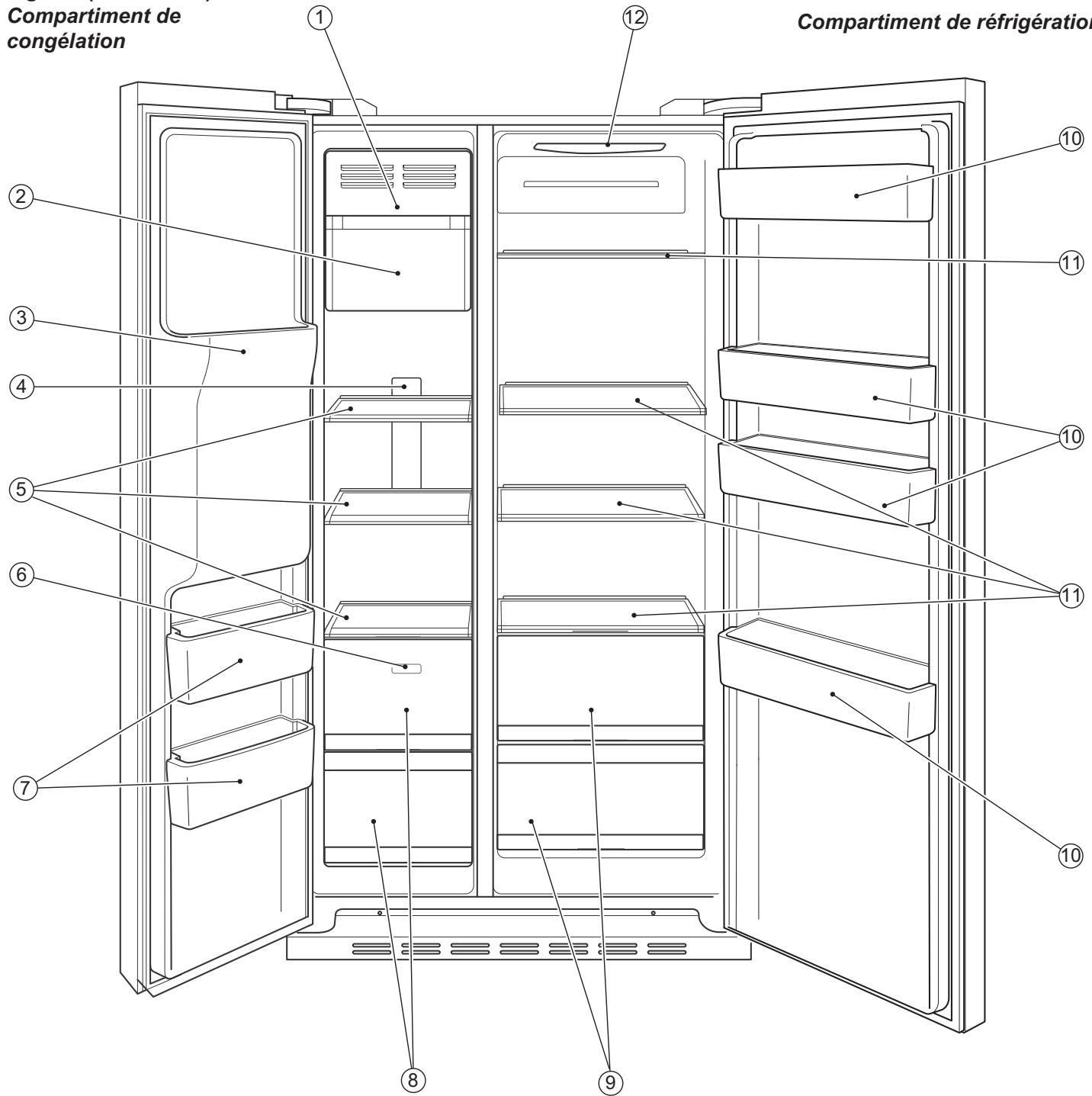

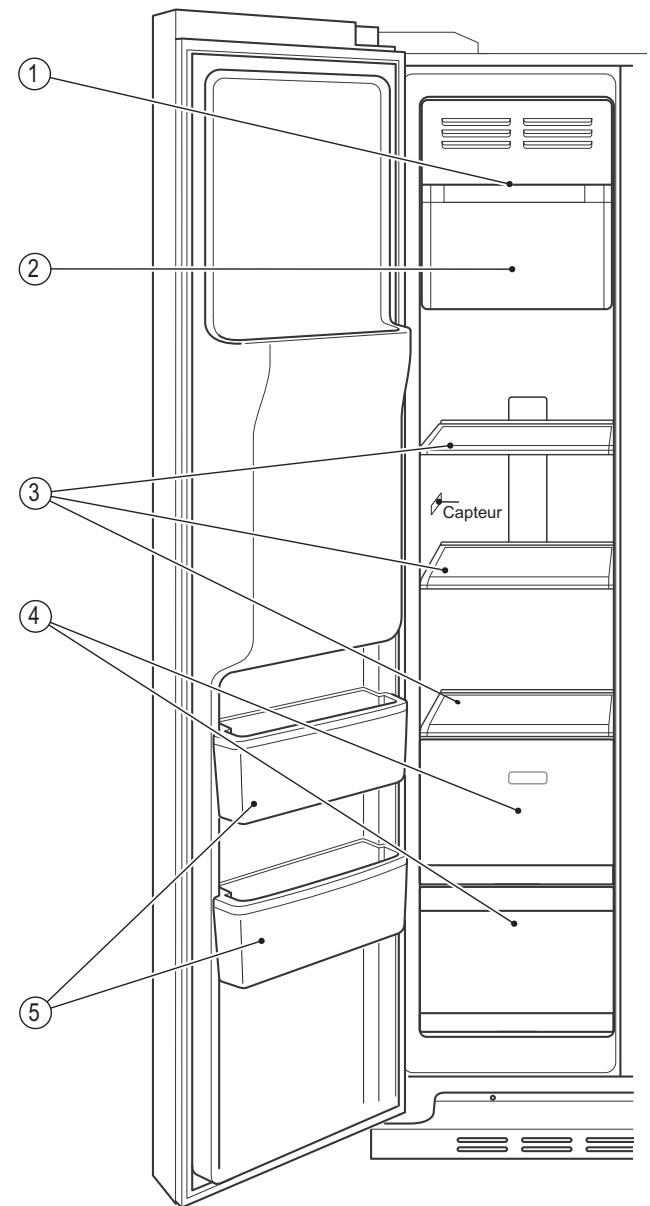

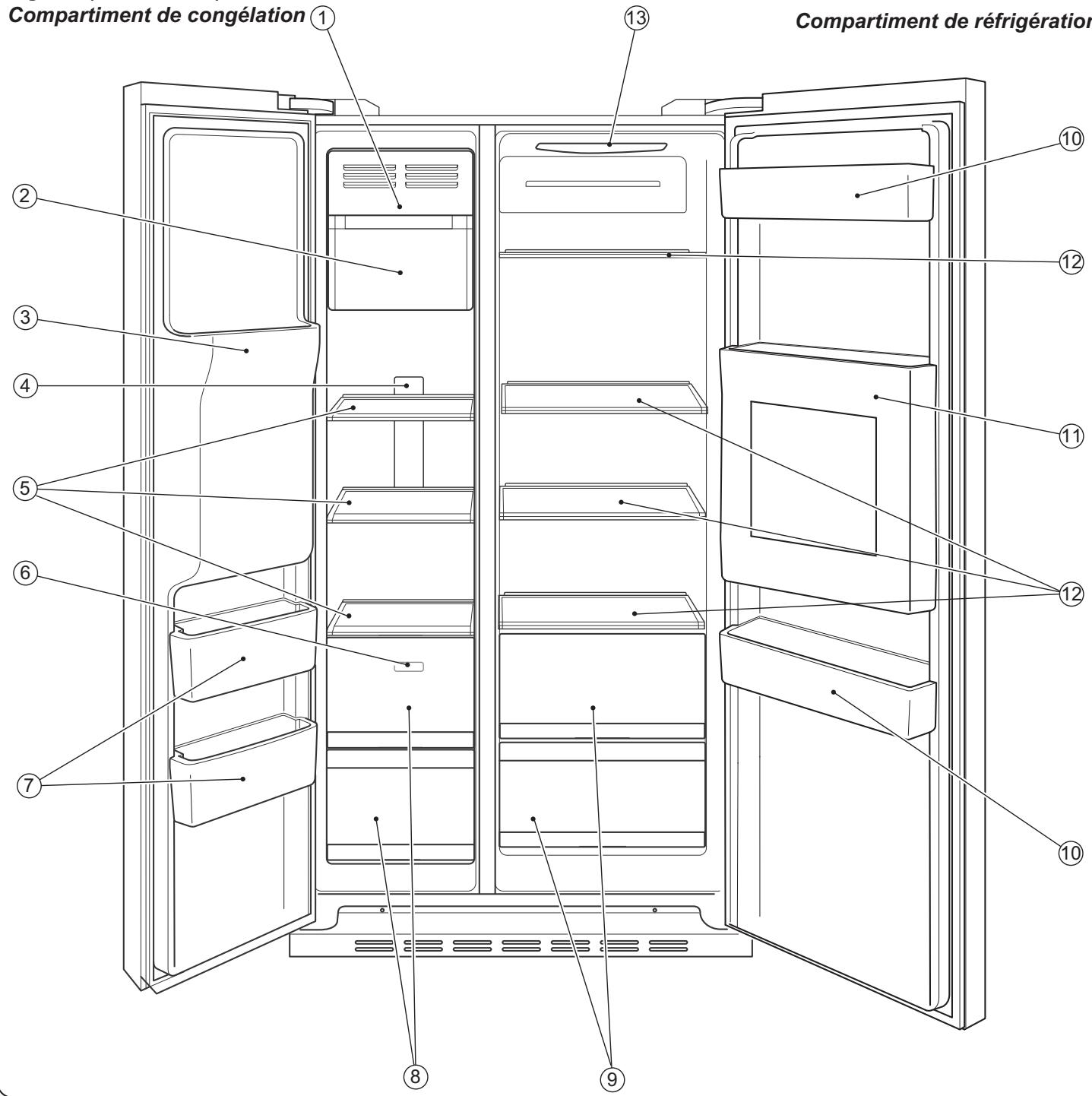

3 clayettes de rangement (congélateur) Eclairage LED du congélateur (derrière le tiroir) 2 balconnets de congélateur 2 tiroirs de congélateur

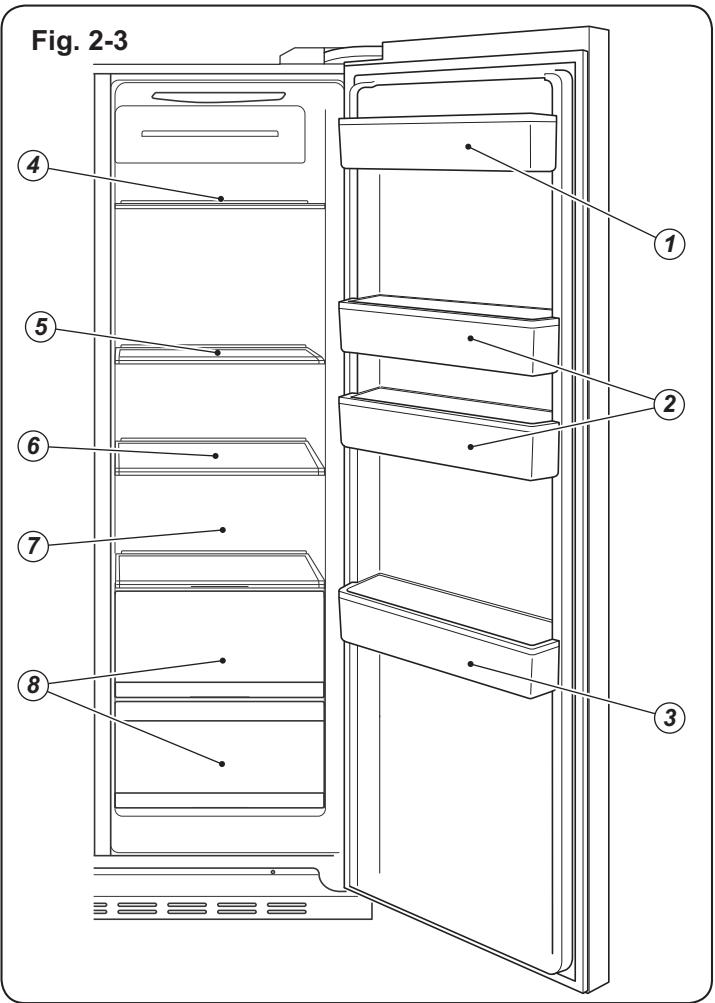

4 balconnets de réfrigérateur 4 clayettes de rangement (réfrigérateur) Eclairage LED du réfrigérateur
Fonctions de supercongélation, super réfrigération et vacances automatique de la température Alarme de température élevée et d'ouverture de la porte
Eclairage LED du congélateur 3 clayettes de rangement (congélateur) Eclairage LED du congélateur (derrière le tiroir) 2 balconnets de congélateur 2 tiroirs de congélateur 2 bacs à légumes 2 balconnets de réfrigérateur
Fonctions de supercongélation, super réfrigération et vacances automatique de la température Alarme de température élevée et d'ouverture de la porte

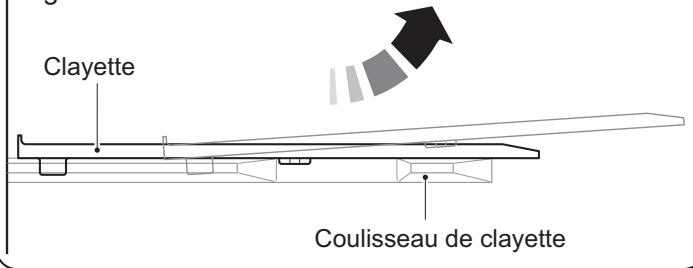

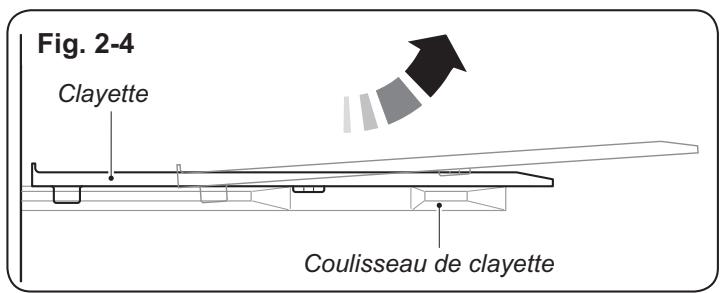

Coulisseau de clayette
Lorsque vous la replacez, poussée au fond et que les butées sont correctement installées.
L'éclairage intérieur LED s'allume lorsque la porte est ouverte. Les performances de l'éclairage ne sont pas affectées par les autres caractéristiques de l'appareil.
Les portions d'aliments importantes ou lourdes, telles que les grandes pièces de viande à rôtir se conservent mieux dans les tiroirs du bas de l'appareil, tandis que les aliments plus légers doivent être stockés sur les clayettes, et ce de préserver l'appareil. que les aliments stockés conviennent à la congélation et qu'ils sont correctement stockés dans l'appareil. Veuillez respecter une distance supérieure à 10 mm entre les aliments placés et le capteur, de garantir le refroidissement.
Lorsque vous la replacez, que la clayette est bien poussée au fond et que les butées sont correctement installées.
Après avoir placé l'appareil à l'endroit de votre choix, vérifiez que le tuyau d'alimentation en eau ne peut pas être endommagé par des pliures ou des nœuds et qu'il est éloigné de toute source de chaleur. La production de glace commence lorsque la température du congélateur atteint -12 °C. N'UTILISEZ PAS le distributeur de glace de manière excessive. Si vous enclenchez le bouton de fabrication des glaçons trop souvent, il se mettra en mode arrêt. Cela est parfaitement normal, vous devez attendre une heure avant d'essayer de le réutiliser. N'UTILISEZ PAS de verre délicat ou fragile. NE TOUCHEZ PAS le bras de distribution des glaçons avec vos mains, ni avec un quelconque instrument, de manière à éviter toute blessure ou tout dommage. N'AJOUTEZ PAS d'eau manuellement : le système hydraulique est automatique. Si le distributeur de glaçons est allumé mais que l'appareil n'est pas raccordé à l'eau, le distributeur de glace ne fonctionnera pas.
Ne stockez pas les glaçons qui sont produits lors du premier lot suivant le démarrage de l'appareil, ou après un arrêt prolongé. Jetez ces glaçons. Pour bénéficier de toute la capacité du bac à glaçon, vous devez régulièrement replacer les glaçons à la main. Certains glaçons peuvent coller les uns aux autres lorsqu'ils arrivent dans le bac de stockage. Vous devrez les séparer pour garantir une bonne utilisation de la capacité du bac.

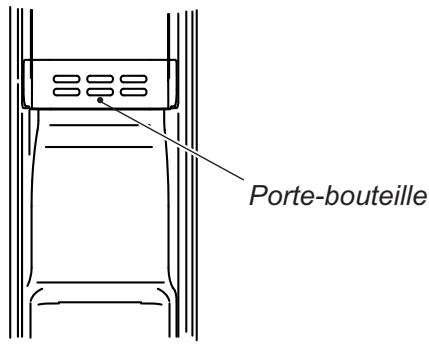

Vous pouvez installer des boissons et d'autres aliments dans le minibar (fig. 2-8). Ne retirez pas le couvercle interne du minibar (fig. 2-9). Le minibar ne fonctionnera pas si le couvercle a été retiré. Tenez les enfants à distance du minibar (fig. 2-10). Ils pourraient se blesser ou endommager le minibar.
• Bruits de fonctionnement pendant la production de glace
éviter que la glace ne colle.
Si vous ne souhaitez pas avoir de glace pendant une période prolongée (pendant l'hiver par exemple), vous pouvez fermer la vanne qui se trouve entre l'alimentation en eau et l'appareil. Nous vous recommandons de nettoyer le bac à glace, de l'essuyer soigneusement et de le replacer dans l'appareil, de manière à éviter l'apparition d'odeurs. Fig. 2-12

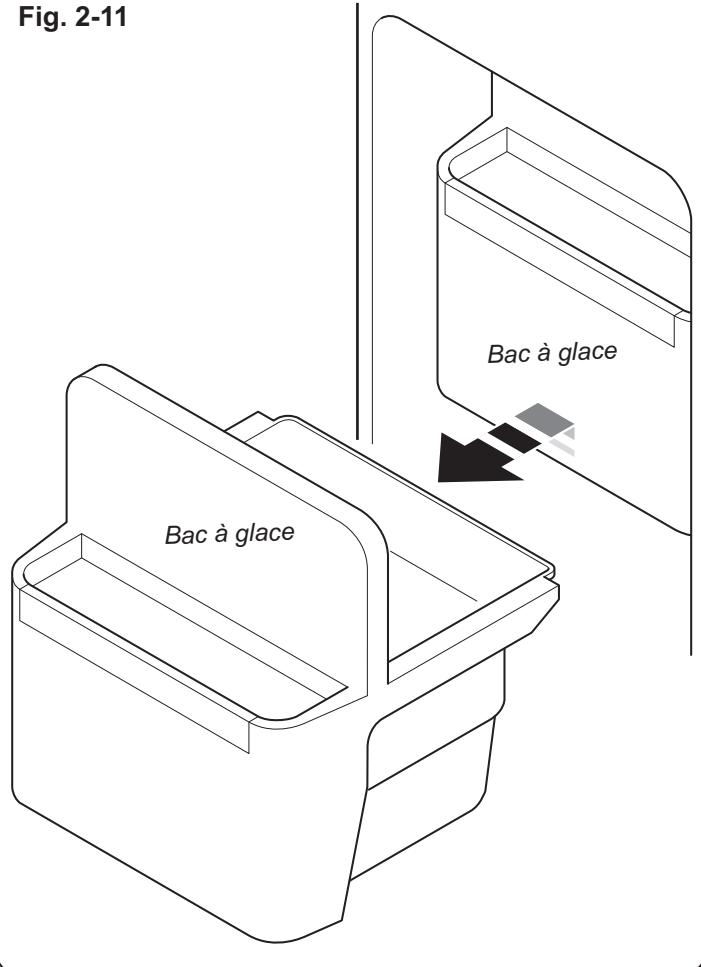

Pour retirer le bac, soulevez le centre du tiroir et tirez-le pour libérer l'unité 2-11). Remarque : Il est possible que de l'humidité ait condensé et gelé le bac. Si le bac n'entre pas facilement, retirez-le et faites pivoter le mécanisme à came de 90° dans le sens des aiguilles d'une montre 2-12). Réinstallez le bac, en que le loquet du tiroir entre dans la fente de la clayette.
Le bac à glace peut contenir le volume de glaçons que l'appareil peut fabriquer chaque jour. Il peut arriver qu'un petit nombre de glaçons reste dans le bac. Si la glace se coince, cela peut résulter en un mauvais fonctionnement de la machine à glaçons. Pour éviter ce problème, retirez le bac à glace, repositionnez les glaçons et ôtez les glaçons qui ne peuvent être séparés. !
à clignoter et un signal sonore indique que vous ne pouvez pas régler la température à ce moment-là.

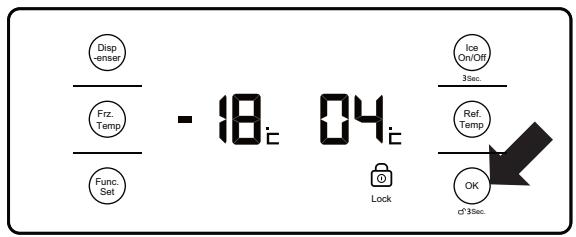

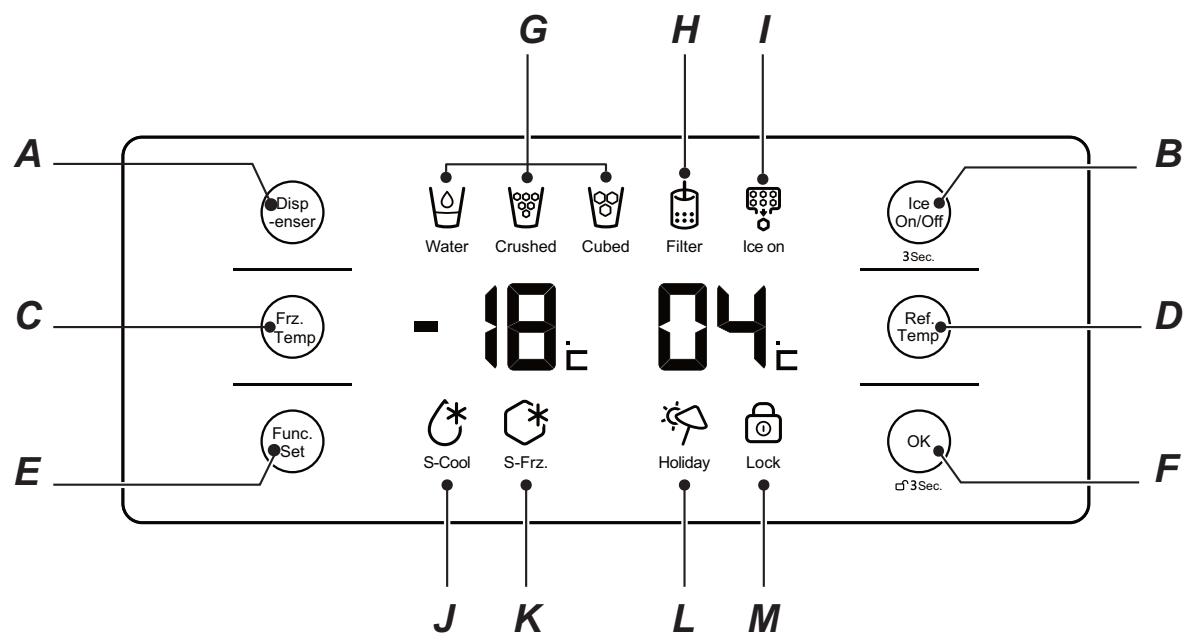

Appuyez sur la touche « OK » et maintenir pendant 3 secondes 2-15). L'icône LOCK apparaît et le réfrigérateur se verrouille.
2. Appuyez sur la touche « OK » : l'icône du mode HOLIDAY apparaît.

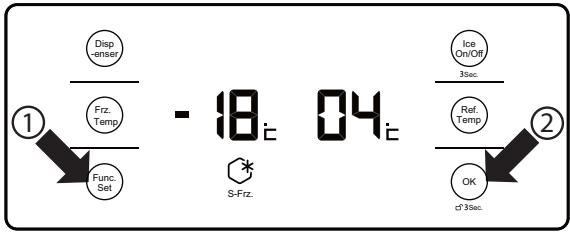

1. Appuyez sur la touche « FUNC.SET » jusqu'à ce que le mode refroidissement rapide soit sélectionné 2-17). 2. Appuyez sur la touche « OK » : l'icône S-COOL apparaît. Pour le désactiver 1. Appuyez sur la touche « FUNC.SET » jusqu'à ce que le mode refroidissement rapide soit sélectionné. 2. Appuyez sur la touche « OK » : l'icône S-COOL disparaît. Le mode refroidissement rapide est maintenant désactivé.
2. Appuyez sur la touche « OK » : l'icône S-Frz. disparaît. Le mode congélation rapide est maintenant désactivé.

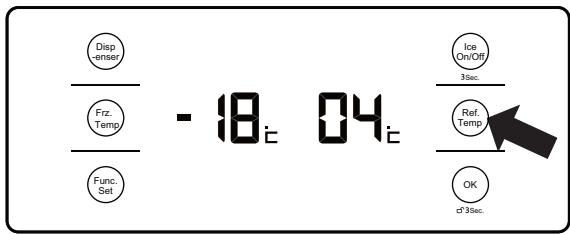

L'affichage de la température du réfrigérateur commence à clignoter, ce qui signifie que le mode de réglage de la température de la partie réfrigérateur est activé.
Sans opération dans les 5 secondes, le clignotement s'arrête et la température est réglée. La température reste inchangée si vous appuyez sur une autre touche pendant le clignotement.

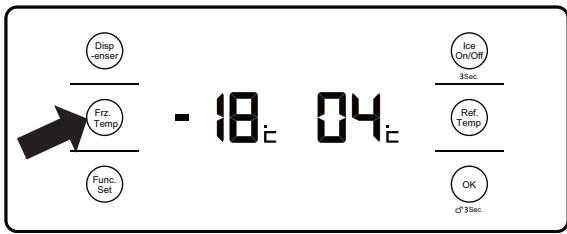

Appuyez sur la touche « Frz. Temp » (fig. 2-20). L'affichage de la température du congélateur commence à clignoter, ce qui signifie que le mode de réglage de la température de la partie congélateur est activé. Appuyez sur la touche « Frz. Temp » pour faire défiler les températures du congélateur, de -14 °C à -24 °C. Sans opération dans les 5 secondes, le clignotement s'arrête et la température est réglée. La température reste inchangée si vous appuyez sur une autre touche pendant le clignotement.
TOUJOURS que vous tenez votre verre sous le distributeur avant de faire votre sélection. Nous vous recommandons d'utiliser un verre de 80 mm de large minimum lorsque vous prenez de la glace au distributeur.
3. Pressez doucement le verre contre le levier du distributeur. L'eau froide est versée dans votre verre.
1. Tenez le verre sous le distributeur. 2. Appuyez sur la touche de sélection Dispenser pour sélectionner les glaçons. L'icône CUBED apparaît. 3. Pressez doucement le verre contre le levier du distributeur. Les glaçons sont versés dans votre verre.
Il n'est pas nécessaire de dégivrer le réfrigérateur puisque l'appareil est équipé d'un dégivrage automatique. N'UTILISEZ PAS d'appareils mécaniques pour ! accélérer le dégivrage, sauf s'ils sont du type d'appareils recommandés par le fabricant.
à eau doit être changé (tous les 6 mois environ). Après le remplacement, appuyez sur la touche Func. Set et l'icône d'état de changement du disparaît.
Si vous laissez une porte ouverte pendant longtemps ou si vous la fermez mal, le réfrigérateur-congélateur émettra un signal sonore à intervalles réguliers pour vous rappeler de fermer la porte correctement.
Après 30 secondes, numérique s'éteint jusqu'à la prochaine utilisation du réfrigérateur-congélateur.
Cinq secondes après la distribution de glace ou d'eau, l'entrée du distributeur se referme en émettant un son. Maintenez le verre sous le bras de distribution pendant 2 à 3 secondes (pour la glace) et 1 à 2 secondes (pour l'eau) après avoir rempli votre verre et libéré le levier : de l'eau ou de la glace peuvent encore en sortir. Nettoyez régulièrement le distributeur. Pour conserver la qualité de l'eau, vous devez remplacer le de temps en temps. Nous recommandons de remplacer le tous les 6 mois. Cependant, si la qualité de l'eau montre des signes de détérioration visuelle ou gustative, vous devez plus souvent. changer le De la glace pilée est susceptible d'être distribuée à la place des glaçons si la glace pilée est la dernière option sélectionnée. Ne placez JAMAIS des boissons en cannette ou des conserves dans le distributeur, cela endommage le mécanisme de broyage. NE TOUCHEZ PAS le distributeur et ne retirez pas le couvercle de manière à éviter toute blessure accidentelle ou d'endommager l'appareil. Le premier versement d'eau (environ sept verres) et de glaçons (20 environ) ne doit pas être consommé après le démarrage initial ou un arrêt prolongé de l'utilisation. Jetez-les en conséquence. Ne placez pas les glaçons qui ont été produits par la machine à glace dans le tiroir de stockage de ne pas endommager le mécanisme. Une alimentation en eau peut créer de petits glaçons. Une alimentation excessive en eau peut créer de plus grands glaçons susceptibles de coller les uns aux autres, de provoquer des fuites et de bloquer le distributeur. Dans ce cas, vous devrez ajuster le tube de distribution ou contacter un technicien de service.
Conseils pour le stockage des produits frais
à température ambiante qu'au réfrigérateur.
Essayez de réduire au maximum la durée qui s'écoule entre l'achat et le stockage, de manière à préserver la qualité du produit ;
Pour empêcher toute hausse intempestive de la température, vous devez stocker les aliments dans un conteneur froid ou emballer les aliments dans des couches de matériau isolant (papier journal), pour favoriser la conservation de la température. Il est important que tout produit décongelé soit consommé ou cuit et recongelé (si approprié) rapidement d'éviter les risques pour la santé.
Prenez les aliments dans le congélateur pour les décongeler quand vous souhaitez les consommer. Les aliments décongelés ne peuvent plus être recongelés, sauf s'ils sont cuits.

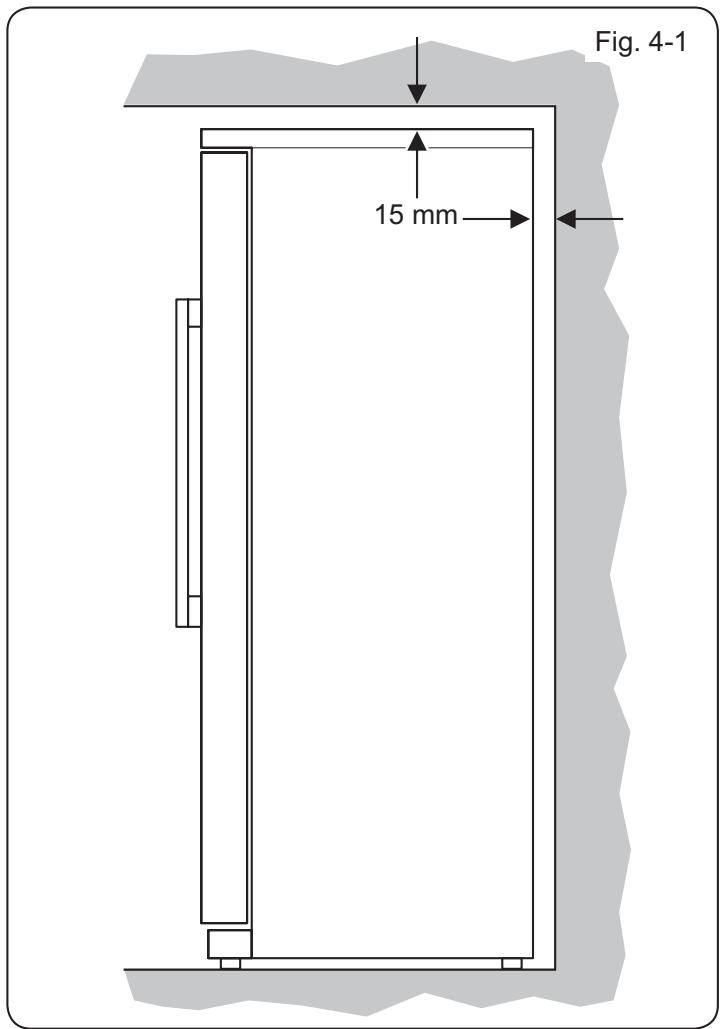

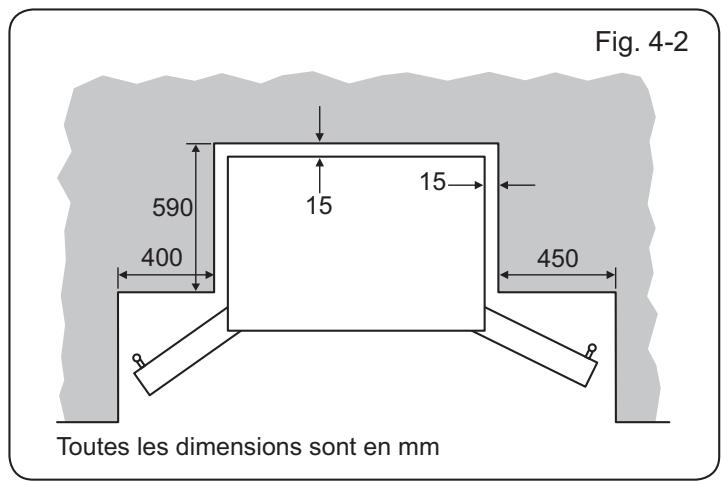

Evitez d'exposer l'appareil à la lumière directe du soleil et aux sources de chaleur (radiateurs, chaudière ou cuisinières). Si cet appareil est situé dans un environnement frais (remise, dépendance ou garage), ses performances seront altérées. Les performances de l'appareil seront peut-être irrégulières, ce qui peut altérer la qualité des produits. Une température ambiante constante égale ou supérieure à 10 °C est recommandée.
4-6). Soulevez la porte du compartiment du congélateur pour la retirer. Ensuite, soulevez la porte de façon à pouvoir retirer le tuyau d'arrivée d'eau.
Dévissez les vis de la charnière supérieure et retirez la charnière 4-8). Soulevez la porte du compartiment du réfrigérateur pour la retirer.
Réinstallez les portes en effectuant les étapes du démontage en sens inverse.
Pour relever la porte droite, tournez le pied droit dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit horizontale.
Les poignées de porte doivent être montées sur les goujons de fixation déjà installés sur chaque porte (fig. 4-12).
2. Insérez la vis de blocage dans le trou prévu à cet effet sous chaque barre de montage. 3. A l'aide de la clef Allen, serrez la vis de blocage pour fixer la poignée de la porte. 4. Fixez le capuchon des boulons supérieurs dans la bonne position.
électrique Branchez l'appareil à l'alimentation électrique (220-240 V ~ 50 Hz) avec la prise et le câble qui conviennent. Le raccordement à l'alimentation doit être conforme aux réglementations locales. !
Remarque : pour en savoir plus sur l'installation, veuillez consulter les instructions fournies avec le à eau.
Le à eau permet de les impuretés de l'eau et de produire une glace propre et hygiénique. Il ne peut ni stériliser ni détruire, donc que le tuyau soit relié à une source d'eau potable.

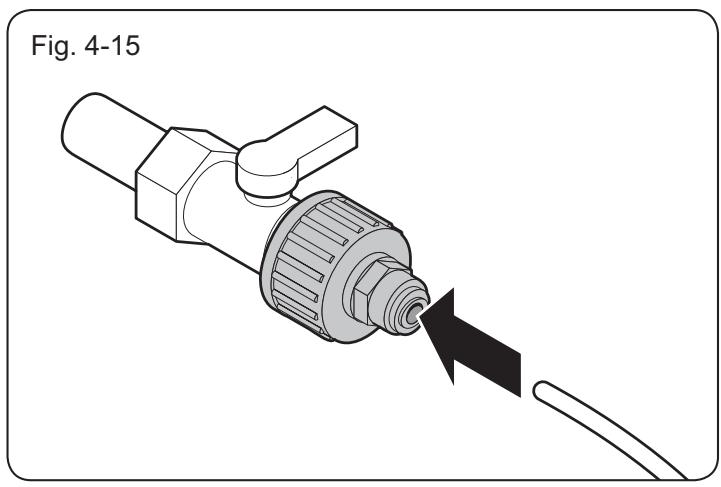

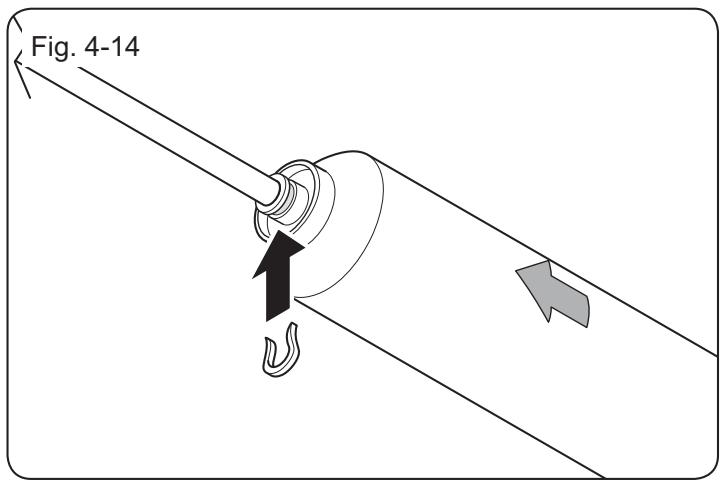

Sécurisez le tuyau côté sécurité dans la rainure comme l'indique l'illustration 4-14). Recommencez la manœuvre à l'autre extrémité du Reliez l'extrémité à l'adaptateur en plastique 4-15). Vissez l'adaptateur dans un raccordement ½" BSP de sortie d'eau.
Mise en service du distributeur d'eau Avant la première utilisation, appuyez plusieurs fois sur la plaque de distribution d'eau pendant une minute. Pour éviter la surchauffe du solénoïde du démarreur de la plaque, n'appuyez pas plus d'une minute. L'eau froide commencera à couler de la sortie.
Pour limiter les odeurs au maximum, lavez régulièrement les clayettes, bacs, balconnets et parois intérieurs.
Lavez l'intérieur à l'eau chaude et au bicarbonate de sodium avec un chiffon doux. Vérifiez ensuite à l'aide d'un torchon adéquat que l'intérieur est bien sec. !
à glace. C'est aussi la bonne solution pour les coupures d'alimentation dont vous avez peut-être été prévenu.
Le réglage de la 1.1.1.1 Remontez légèrement la température du température à l'intérieur congélateur et attendez 24 heures pour de la section de atteindre l'équilibre. congélation est trop bas. La température dans la 1.2.1.1 Augmentez légèrement la température de partie produits frais est la partie produits frais. Les températures trop basse. atteindront l'équilibre dans les 24 heures. Le régulateur de la partie 1.3.1.1 Augmentez légèrement la température du produits frais est réglé régulateur des produits frais. La nouvelle température atteindra l'équilibre dans les à une température trop basse. 24 heures. La température du 1.4.1.1 Augmenter légèrement la température du compartiment produits régulateur des produits frais et/ou abaisser le frais est trop basse. régulateur d'humidité préviendra la formation de givre ou de glace. Un problème de 1.5.1.1 Appelez votre technicien de service pour fonctionnement diagnostiquer le problème et apporter des électronique est survenu. corrections.
2.3.1 chaude dans la section des produits frais mais pas dans le congélateur. La température du bac est trop 2.4.1 élevée.
2.3.1.1 Diminuez légèrement le régulateur de section des produits frais température des aliments. La nouvelle température atteindra l'équilibre dans les est trop élevée. 24 heures. La température des 2.4.1.1 Diminuez la température des produits frais. La produits frais est trop nouvelle température atteindra l'équilibre dans élevée. les 24 heures.
1.2.1 du compartiment des produits frais est trop froide, mais pas celle du congélateur. Les produits stockés dans 1.3.1 tout le garde-manger sont congelés.
3.3 Eau/humidité/givre à l'extérieur du réfrigérateur 4.1
4.1.1.1 Un peu de condensation ou d'humidité est dans l'atmosphère se normal. Essuyez-la à l'aide d'un chiffon sec pour améliorer les performances. mêle à l'air plus frais sortant du joint de la porte 4.1.1.2 Une légère hausse de température interne peut au niveau des produits réduire cette humidité. frais et du congélateur, 4.1.1.3 Vérifiez que le joint de la porte est bien étanche ce qui provoque la et propre. condensation.
Ouvrez l'ensemble de la conduite d'alimentation Le tuyau d'arrivée d'eau en eau. n'est pas ouvert. Le filtre à eau est bloqué. 6.1.2.1 Remplacez le filtre à eau. La conduite d'eau est 6.1.3.1 Vérifiez que les tuyaux d'eau ne sont pas pliés bloquée. ou pincés.
5.1.2.1 Voir le point 5.1.1.1 ci-dessus.
La température du congélateur est trop élevée.
6.3.3.1 Diminuez la température du congélateur pour améliorer les performances de la machine à glaçons.
Replacez le bac. Des glaçons sont coincés 6.4.2.1 Retirez les glaçons entre la machine à glace et entre la machine à glace le bac. et le bac. Les glaçons collent les 6.4.3.1 Sortez le bloc de glaçons, brisez-le et ne uns aux autres. remettez que les glaçons séparés dans le bac à glaçons. D'autres glaçons ont 6.4.4.1 Seuls les glaçons produits par la machine à été disposés dans le glace peuvent être utilisés dans le distributeur. distributeur.
être à d'autres meubles à ne pas bloquer l'ouverture des portes. ou appareils. Le réfrigérateur est en mode congélation.
9.1.2 Le réfrigérateur n'est pas 9.1.2.1 branché dans la prise. allumé. 9.1.2.2 Le disjoncteur s'est-il déclenché ? et changez un fusible 13 A et/ou remettez le disjoncteur. l'alimentation électrique de la pièce. 9.1.2.3 Appelez votre compagnie locale d'électricité. Le moteur du réfrigérateur 9.2.1 La température ambiante 9.2.1.1 Il est normal que le réfrigérateur fonctionne en continu. fonctionne souvent ou est élevée. fonctionne pendant longtemps. 9.2.2 La machine à glace est 9.2.2.1 C'est normal : la machine à glace requiert une charge de travail supplémentaire pour le en service. réfrigérateur. 9.2.3 Les portes sont souvent 9.2.3.1 Essayez d'ouvrir les portes ou les tiroirs moins souvent. ouvertes et fermées. 9.2.4.1 Augmentez légèrement la température du 9.2.4 Les paramètres du compartiment. La nouvelle température congélateur et du atteindra l'équilibre dans les 24 heures. compartiment des produits frais sont réglés sur froid. 9.2.5 Les joints de la porte sont 9.2.5.1 Nettoyez les joints et/ou chauffez légèrement à l'aide d'un sèche-cheveux de manière à ce que peut-être sales, abîmés le joint prenne la forme du cadre métallique. ou Le cycle du compresseur 9.3.1 Les capteurs de 9.3.1.1 C'est normal. Le compresseur du réfrigérateur se déclenche et s'arrête température du va garantir le refroidissement nécessaire. fréquemment. compartiment maintiennent le réfrigérateur aux valeurs paramétrées, ce qui provoque le déclenchement du compresseur. L'éclairage ne fonctionne pas. 10.1.1 L'interrupteur de la 10.1.1.1 Déconnectez le câble d'alimentation. Localisez lumière est bloqué à l'interrupteur sur la paroi et bougez-le plusieurs cause de déchets ou fois pour voir si cela permet de déloger de la particules d'aliments. nourriture. que le câble d'alimentation est bien 10.1.2 L'alimentation électrique 10.1.2.1 branché dans la prise murale. du réfrigérateur est éteinte. Un signal sonore provient de 11.1.1 Une porte est ouverte 11.1.1.1 C'est normal et cela se reproduira chaque l'intérieur du réfrigérateur ou depuis plus de minute tant que la porte restera ouverte. du congélateur. 60 secondes.
8.1.1.1 Replacez les clayettes, balconnets ou bloquée par des aliments conteneurs internes pour que la porte puisse se ou des emballages. fermer.
9.1 Le compresseur ne fonctionne 9.1.1 pas.
