MODE D'EMPLOI SCOUT RX2 HOME VISION MIELE

Mode d'emploi Aspirateur robot

Gebruiksaanwijzing robotstofzuiger

fr - Table des matières

Consignes de sécurité et mises en garde 62 Description de l'appareil 67 Votre contribution à la protection de l'environnement 69 Fonctionnement et caractéristiques de l'aspirateur robot 70 Accessoires fournis 70 Avant utilisation 70 Monter les brosses latérales 70 Retirer les protections 70 Installer les piles de la télécommande 70 Allumer l'aspirateur robot 70 Brancher la base de chargement 71 Charger la batterie 71 Régler l'heure 72 Délimiter un périmètre de nettoyage 72 Utilisation 72 Mise en marche et arrêt 72 Lancer le nettoyage 72 Terminer le nettoyage lors du démarrage de la base de chargement 73 Terminer le nettoyage lors du démarrage libre dans la pièce 73 Navigation télécommandée pendant le nettoyage 73 Interrompre le nettoyage 73 Navigation télécommandée hors période de nettoyage 73 Retour à la base de chargement 74 Fin de navigation télécommandée pendant le nettoyage 74 Modes de nettoyage 74 Sélectionner un mode de nettoyage 74 Régler le départ différé (Timer) 75 Désactiver le départ différé (Timer) 76 Désactiver la signalisation sonore 76 Abaisser la hauteur du dénivelé 76 Maintenance 77 Où trouver les accessoires ? 77 Quels accessoires choisir ? 77 Vider le bac à poussières 77 Nettoyer le bac à poussières 78 Remplacer le filtre d’évacuation 78 Nettoyer la brosse cylindrique 78 60

fr - Table des matières

Nettoyer les brosses latérales 79 Nettoyer la lèvre d'étanchéité du bac à poussières 80 Changer la lèvre d'étanchéité du bac à poussières 80 Nettoyer la roue avant 80 Nettoyer les capteurs 81 Changer les piles de la télécommande 81 Remplacer la batterie 81 Rangement 81 Entretien 82 En cas d'anomalie 83 Messages d'erreur 86 Service après vente 87 Conditions de garantie 87 Droits d'auteur et licences 88

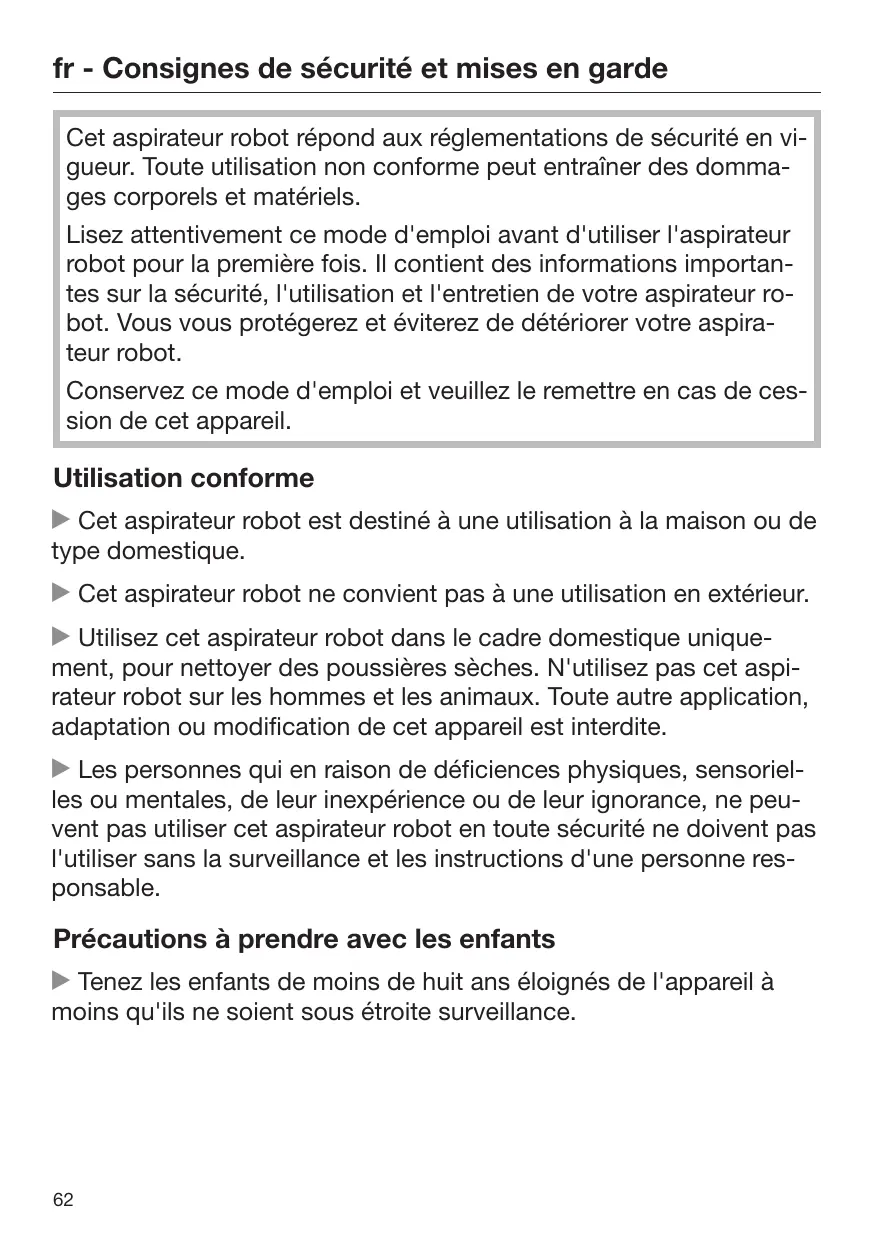

fr - Consignes de sécurité et mises en garde

Cet aspirateur robot répond aux réglementations de sécurité en vi‐ gueur. Toute utilisation non conforme peut entraîner des domma‐ ges corporels et matériels. Lisez attentivement ce mode d'emploi avant d'utiliser l'aspirateur robot pour la première fois. Il contient des informations importan‐ tes sur la sécurité, l'utilisation et l'entretien de votre aspirateur ro‐ bot. Vous vous protégerez et éviterez de détériorer votre aspira‐ teur robot. Conservez ce mode d'emploi et veuillez le remettre en cas de ces‐ sion de cet appareil.

Utilisation conforme

 Cet aspirateur robot est destiné à une utilisation à la maison ou de type domestique.  Cet aspirateur robot ne convient pas à une utilisation en extérieur.  Utilisez cet aspirateur robot dans le cadre domestique unique‐ ment, pour nettoyer des poussières sèches. N'utilisez pas cet aspi‐ rateur robot sur les hommes et les animaux. Toute autre application, adaptation ou modification de cet appareil est interdite.  Les personnes qui en raison de déficiences physiques, sensoriel‐ les ou mentales, de leur inexpérience ou de leur ignorance, ne peu‐ vent pas utiliser cet aspirateur robot en toute sécurité ne doivent pas l'utiliser sans la surveillance et les instructions d'une personne res‐ ponsable.

Précautions à prendre avec les enfants

 Tenez les enfants de moins de huit ans éloignés de l'appareil à moins qu'ils ne soient sous étroite surveillance.

fr - Consignes de sécurité et mises en garde

 Les enfants à partir de huit ans sont autorisés à utiliser l'appareil sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger. Les enfants doivent être en mesure d'appré‐ hender et de comprendre les risques encourus en cas de mauvaise manipulation.  Les enfants ne sont pas autorisés à procéder au nettoyage ou à la maintenance de l'appareil hors de la surveillance d'un adulte.  Ne laissez pas les enfants sans surveillance à proximité de l'ap‐ pareil. Ne les laissez pas jouer avec l'appareil.  Ne laissez pas les enfants manipuler les piles de la télécommande ou la batterie.

 L'aspirateur robot fonctionne sur 14,8 V. L'aspirateur robot est un appareil de la classe de protection III. Appareil à très basse tension de sécurité (TBTS) avec dispositif de protection contre les chocs électriques et blocage des niveaux de tension supérieurs à la TBTS.  Au moment de la livraison, vérifiez que ni votre aspirateur robot ni ses accessoires ne présentent de dommage apparent. N'utilisez ja‐ mais un appareil qui présente des dommages.  Comparez les données de raccordement indiquées sur la plaque signalétique de l'appareil (tension et fréquence) avec celles du ré‐ seau. Ces données doivent absolument coïncider.  La prise électrique doit être protégée par un fusible 10 A ou 16 A.  Seul un raccordement de la base de chargement au réseau élec‐ trique public permet de garantir un fonctionnement sûr et fiable de l'aspirateur robot.

fr - Consignes de sécurité et mises en garde

 Pendant la période de garantie, seul un service après-vente agréé par le fabricant est habilité à réparer l'aspirateur robot, faute de quoi tout bénéfice de la garantie est perdu en cas de panne ultérieure.  Les réparations ne doivent être effectuées que par des techni‐ ciens Miele agréés. Les réparations non conformes peuvent entraî‐ ner de graves dangers pour l’utilisateur.  N'abîmez, ne pliez et ne tordez jamais les câbles électriques. Ne posez jamais d'objets lourds dessus.  Ne passez pas l'aspirateur robot sur les câbles électriques.  Eteignez l'aspirateur robot avant chaque opération de maintenan‐ ce ou de nettoyage en appuyant sur le bouton OFF situé sur le côté. Procédez de même en cas de dysfonctionnement.  Pour recharger la batterie, utilisez exclusivement les accessoires fournis (câble électrique, bloc d'alimentation et base de charge‐ ment).  Le liquide corrosif qui se trouve dans les piles est susceptible de s'écouler. Evitez tout contact de ce liquide avec les yeux et la peau ! En cas de contact, rincez à l'eau claire puis appelez aussitôt les se‐ cours !  Ne collez aucun autocollant sur le capteur à infrarouge et n'inter‐ calez aucun objet susceptible de gêner la transmission.  Ne couvrez jamais les capteurs de l'aspirateur robot ou l'objectif.  Ne plongez jamais l'aspirateur robot ou les accessoires dans l'eau. Nettoyez tous les éléments avec un chiffon sec ou légèrement humide.

Précautions d'utilisation

 N'utilisez jamais l'aspirateur robot sans filtre.

fr - Consignes de sécurité et mises en garde

 Enlevez du sol tous les objets fragiles ou susceptibles de se ren‐ verser et veillez à ce que l'aspirateur robot ne se prenne pas dans des rideaux, cordages, franges ou autres obstacles susceptibles de le bloquer.  Empêchez les animaux de s'approcher de l'aspirateur robot. Ne les laissez pas monter ou s'asseoir dessus.  Veillez à ce que l'aspirateur robot ne ramasse pas d'objets incan‐ descents ou qui semblent éteints tels que des mégots, des cendres ou du charbon. N'utilisez pas votre appareil à proximité d'une che‐ minée.  L'aspirateur robot ne doit pas nettoyer de liquides ou de poussiè‐ res contenant de l'humidité ! Laissez sécher complètement les tapis et moquettes qui ont été shampouinés avant que l'aspirateur robot ne se déplace dessus.  Ne nettoyez pas de toner ! Le toner utilisé pour les imprimantes et les photocopieurs par exemple peut être conducteur.  Ne nettoyez pas de produits ni de gaz inflammables ou explosifs. N'utilisez pas l'aspirateur robot dans les locaux où sont stockés ces produits.  Attention aux vêtements amples et aux cheveux longs qui risquent de s'emmêler dans la brosse cylindrique ou autres éléments mobiles de l'aspirateur robot. A savoir avant de manipuler la batterie de l'aspirateur robot et les piles de la télécommande :

 Ne laissez pas tomber la batterie et ne la jetez pas. Pour des rai‐ sons de sécurité, une batterie tombée ou endommagée ne doit plus

être utilisée.  N'exposez pas la batterie ou les piles au feu ou à d'autres sources de chaleur. Ne réchauffez pas la batterie ou les piles. Ne les/ l'expo‐ sez pas à la lumière directe du soleil.  Ne démontez pas la batterie. 65

fr - Consignes de sécurité et mises en garde

 Ne provoquez pas de court-circuit de la batterie en pontant les contacts intentionnellement ou par mégarde.  Ne placez pas la batterie ou les piles en contact avec des liqui‐ des.  N'utilisez en aucun cas la batterie si vous vous apercevez qu'une odeur inhabituelle s'en dégage, que du liquide en ressort, qu'elle chauffe fortement ou qu'elle se décolore ou se déforme. La batterie doit être immédiatement éliminée.  Ne mettez jamais les piles de la télécommandes à charger.  Pour vous débarrasser de la batterie et des piles de la télécom‐ mande, sortez-les de l'aspirateur robot. Avant de les éliminer, isolez les contacts métalliques de la batterie pour éviter tout court-circuit. Déposez la batterie et les piles dans un point de collecte dédié de votre commune. Ne jetez jamais les piles ou la batterie avec vos or‐ dures ménagères.

 N'utilisez que des filtres et des accessoires portant le logo "Origi‐ nal Miele". Le fabricant peut garantir votre sécurité dans ces condi‐ tions exclusivement. Miele ne peut pas être tenu pour responsable pour les dommages qui résulteraient d'une mauvaise utilisation et qui iraient à l'encon‐ tre des consignes de sécurité.

fr - Description de l'appareil

Les croquis A, B et C mentionnés au chapitre "Description de l'appareil" se trou‐ vent dans le dépliant placé en fin de mode d'emploi.

A - Aspirateur robot et base de chargement

Partie supérieure de l'aspirateur robot a Objectif de prise de vue b Ecran c Capteurs (protection anti-collisions) d Protection anti-chocs e Bouton Marche/Arrêt (ON / OFF) f Prise du bloc d'alimentation g Bac à poussières h Touche de déverrouillage du bac à poussières Partie inférieure de l'aspirateur robot i Brosses latérales j Compartiment de rangement des piles k Roue avant l Capteurs (protection anti-chutes) m Contacts du chargeur n Roues motrices o Plaque signalétique p Support de brosse q Brosse cylindrique r Lèvre d'étanchéité du bac à poussières Base de chargement a Compartiment de rangement du bloc d'alimentation b Prise du bloc d'alimentation (non visible sur le croquis) c Emetteur infrarouge d Contacts du chargeur 67

fr - Description de l'appareil e Compartiment de rangement des brosses de nettoyage f Signal de contact

B et C - Télécommande et écran

B - Télécommande a Touche Départ / Pause ( ) b Touche départ différé Timer c Touche du mode de nettoyage Zone restreinte / Spot d Touche du mode de nettoyage Coins / Corner e Touche retour à la Base f Touche de confirmation OK avec flèches de navigation g Touche du mode de nettoyage Turbo h Touche du mode de nettoyage standard Auto i Touche heure / Clock j Touche Mise en marche / Power k Couvercle de protection des piles C - Ecran a Objectif de prise de vue b Témoin de charge de la batterie c Affichage horaire d Affichage d'activation du mode Zone restreinte / Spot e Affichage d'activation du mode Coins / Corner f Zone tactile de choix du mode de nettoyage g Zone tactile Start / Pause h Affichage d'activation du mode Turbo i Affichage d'activation du mode standard Auto j Affichage du départ différé (Timer)

Votre contribution à la protection de l'environnement

Nos emballages Nos emballages protègent votre aspira‐ teur robot des dommages qui peuvent survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques qui permettent de les recy‐ cler. En participant au recyclage de vos em‐ ballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages.

La batterie Lithium-Ion se trouve dans le compartiment qui loge la batterie sous l'aspirateur robot. Retirez les piles de l'accumulateur et de la télécomman‐ de avant de les déposer dans un point de collecte dédié au recyclage des pi‐ les.

Pour éviter tout accident gardez l'an‐ cien appareil hors de portée des en‐ fants jusqu'à son enlèvement.

Votre ancien appareil

Les appareils électriques et électroni‐ ques dont on se débarrasse contien‐ nent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appa‐ reils usagés avec vos ordures ménagè‐ res ou les manipulez de manière ina‐ déquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez ja‐ mais vos anciens appareils avec vos or‐ dures ménagères !

Faites appel au service d'enlèvement mis en place par votre commune, dé‐ posez votre ancien appareil dans un point de collecte ou renseignez-vous auprès de votre revendeur.

Fonctionnement et caractéris‐ tiques de l'aspirateur robot L'aspirateur robot est conçu pour net‐ toyer les tapis et les moquettes à poil ras ainsi que les sols durs. Veuillez vous conformer aux conseils de nettoyage et d’entretien du fabri‐ cant du revêtement de sol. Cet aspirateur robot est équipé d'un objectif de prise de vue et de plusieurs capteurs qui lui permettent d'enregis‐ trer la configuration de la pièce (superfi‐ cie, angles, obstacles, etc.) avant de démarrer mais aussi en temps réel pen‐ dant qu'il nettoie. Il est donc capable d'élaborer une véritable stratégie de nettoyage de toutes les surfaces à sa portée.

– 2 brosses latérales – 2 filtres d'évacuation de rechange – Télécommande / 2 piles – Base de chargement avec goupillon – Bloc d'alimentation avec fiche – Câble électrique avec fiche – Bande magnétique

Les croquis 1 à 13 mentionnés dans ce chapitre se trouvent sur la derniè‐ re page rabattable en fin de mode d'emploi.

Monter les brosses latérales

(croquis 01)  Placez l'aspirateur robot à l'envers sur une surface plane et propre. Veillez à ne pas soulever l'aspirateur robot côté bac à poussières, car ce dernier pourrait se détacher.  Insérez les deux brosses latérales sur les supports prévus à cet effet en ap‐ puyant bien. Respectez les lettres in‐ diquant la gauche L et la droite R. Retirer les protections (croquis 02)  Retirez le film plastique qui recouvre la base de chargement et l'aspirateur robot. Installer les piles de la télécomman‐ de (croquis 03)  Retirez le couvercle de protection du compartiment à piles.  Installez les deux piles ci-joint en res‐ pectant bien la polarité. Allumer l'aspirateur robot (croquis 04)  Appuyez sur ON sur le côté de l'aspi‐ rateur robot. Les messages du niveau de charge‐ ment de la batterie et du mode de net‐ toyage standard Auto s'affichent à l'écran. L'aspirateur robot passe en mode veille au bout de 60 secondes. L'écran est désactivé mais l'affichage du niveau de charge reste éclairé.

Pour réactiver l'aspirateur robot, ap‐ puyez sur une des touches de la télé‐ commande ou sur une zone tactile de l'écran. Brancher la base de charge‐ ment (croquis 05 - 09)  Ouvrez le compartiment de range‐ ment situé derrière la base de char‐ gement (croquis 05).  Insérez la fiche du bloc d'alimentation (fourni) dans la prise de la base de chargement qui se situe au-des‐ sus dans le compartiment de range‐ ment (croquis 06).  Enfoncez le câble électrique fourni dans le bloc d'alimentation puis la fiche dans la prise murale (croquis 07). Le signal de contact de la base de chargement s'allume en rouge.  Rangez le bloc d'alimentation dans le compartiment de rangement de la base de chargement et guidez le câble à travers l'encoche (croquis 08).  Placez la base de chargement contre un mur libre sur un sol bien plat. Au‐ cun obstacle ne doit gêner ses cap‐ teurs sur 1,50 mètre à l'avant et sur 50 cm de chaque côté (croquis 09). Charger la batterie (croquis 10)

Vous pouvez charger la batterie, mê‐ me si l'aspirateur robot est éteint

(bouton OFF). Toutefois le cas échéant, aucun message ne s'affiche à l'écran.  Posez l'aspirateur robot sur les con‐ tacts du chargeur de la base de char‐ gement branchée. Veillez à ne pas soulever l'aspirateur robot côté bac à poussières, car ce dernier pourrait se détacher. Une fois l'aspirateur robot bien en pla‐ ce, l'affichage lumineux de la base de chargement s'éteint. La batterie se met à charger et le niveau de chargement scintille. Le chargement dure 120 minutes envi‐ ron. Vous disposez ensuite de 2 heures d'autonomie sur votre aspirateur robot. Vous pouvez aussi charger la batterie sans la base de chargement en bran‐ chant cette dernière directement sur le bloc d'alimentation.  Enfoncez la fiche du bloc d'alimenta‐ tion dans la prise située sur le côté de l'aspirateur robot (croquis 11).  Enfoncez ensuite le câble électrique dans le bloc d'alimentation puis la fiche dans la prise murale (croquis 07).

A la livraison, la batterie n'est pas com‐ plètement chargée. Chargez-la complè‐ tement avant d'utiliser votre aspirateur robot pour la première fois.

Témoin de charge à l'écran rouge

niveau de charge d'environ

orange niveau de charge d'environ

niveau de charge d'environ

Régler l'heure (croquis 12)

Réglez l'heure à l'aide de la télécom‐ mande.  Appuyez sur la touche Clock pen‐ dant 3 secondes. A l'écran, l'affichage des heures cli‐ gnote.  Appuyez sur les touches + ou - pour régler les heures.  Appuyez sur la touche OK pour con‐ firmer votre choix. A l'écran, l'affichage des minutes cli‐ gnote.  Appuyez sur les touches + ou - pour régler les minutes.

Si par exemple il y a une zone que l'as‐ pirateur robot doit éviter, vous pouvez délimiter un périmètre de nettoyage.

 Posez la bande magnétique (fournie) au sol, rainures vers le bas. L'aspirateur robot ne franchira pas cette bande magnétique. Si vous souhaitez délimiter durablement une zone, utilisez les rubans adhésifs (fournis). Vous pouvez aussi vous procurer des bandes magnétiques auprès de notre boutique en ligne (www.mieleshop.com).

Observez toujours votre aspirateur robot la première fois que vous l'utili‐ sez dans un nouvel environnement. Vous détectez ainsi les obstacles éventuels et pouvez soit les enlever soit délimiter un périmètre à l'aide de la bande magnétique. Mise en marche et arrêt

 Appuyez sur la touche OK pour con‐ firmer votre choix.

Si vous souhaitez de nouveau modifier l'affichage horaire, recommencez com‐ me précédemment. Délimiter un périmètre de nettoya‐ ge (croquis 13) L'aspirateur robot mesure 88 mm de haut. Les objets qu'il doit nettoyer, doivent par conséquent se situer à 90 mm au moins du sol.

 Appuyez sur la touche Power de la télécommande.

L'écran s'allume. Lancer le nettoyage Il existe deux options de démarrage du mode de nettoyage standard Auto. Option 1 (télécommande)

Navigation télécommandée pendant le nettoyage  Appuyez sur la touche  . Option 2 (Ecran)

Vous souhaitez nettoyer une zone pré‐ cise ? Vous pouvez utiliser la télécom‐ mande et diriger votre aspirateur robot

à l'aide des flèches de navigation.  Maintenez la flèche enfoncée pen‐ dant que l'aspirateur robot nettoie cette zone.

 Effleurez la zone   affichée à l'écran.

Le robot se déplace dans la direction souhaitée.

Le nettoyage des sols démarre.

Terminer le nettoyage lors du démar‐ rage de la base de chargement L'aspirateur robot rentre tout seul à la base de chargement pour se recharger. Si son niveau de charge est insuffi‐ sant, l'aspirateur robot rentre aussi à la base de chargement pour se re‐ charger. A l'écran, l'affichage des heures II s'allume. L'aspirateur robot reprend ensuite le nettoyage à l'endroit exact, où il s'était interrompu. Terminer le nettoyage lors du démar‐ rage libre dans la pièce L'aspirateur robot revient tout seul à son point de départ et repasse en mo‐ de veille. En cas de charge insuffisante de la batterie, l'aspirateur robot s'arrête et attend que vous le rechargiez.

 Maintenez la touche + enfoncée.

L'aspirateur robot se déplace dans la direction indiquée tout en continuant de nettoyer. Interrompre le nettoyage

 Appuyez sur la touche   de la télé‐ commande.

Pour reprendre le nettoyage, appuyez de nouveau sur cette touche. Navigation télécommandée hors pé‐ riode de nettoyage Si vous souhaitez mettre le cap sur une des zones de la pièce, utilisez les tou‐ ches de navigation de la télécommande prévues à cet effet.  Maintenez les flèches de navigation enfoncées. 73

Le robot se déplace dans la direction souhaitée sans nettoyer. L'aspirateur robot ne peut pas rejoin‐ dre en mode manuel la base de char‐ gement pour se recharger.

Quatre modes de nettoyage vous sont proposés : Auto

Le mode de nettoyage stan‐ dard pour nettoyer les sols normalement sales.

Pour un nettoyage ciblé d'un périmètre d'environ

1,8 m sur 1,8 m autour d'un point de départ dans la piè‐ ce.

Pour nettoyer des sols nor‐ malement sales (voir Auto).

Une fois revenu au point de départ, nettoyage des bor‐ dures.

Pour nettoyer des sols peu sales avec une durée de nettoyage raccourcie.

Retour à la base de chargement

 Appuyez sur la touche Base de la té‐ lécommande.

L'aspirateur robot rentre à la base de chargement pour se recharger et l'affi‐ chage de contact de cette dernière s'éteint. Fin de navigation télécommandée pendant le nettoyage

 Appuyez sur la touche Power de la télécommande.

L'aspirateur robot passe en mode veille au bout de 60 secondes. L'écran est désactivé mais l'affichage du niveau de charge reste éclairé. Pour mettre l'aspirateur robot en veille avant que les 60 secondes soient écoulées, appuyez de nouveau sur Power. Pour réactiver l'aspirateur robot, ap‐ puyez sur une des touches de la télé‐ commande ou sur une zone tactile de l'écran. 74

Sélectionner un mode de nettoyage

 Appuyez sur la touche Power de la télécommande.

Il y a deux façons de sélectionner un mode de nettoyage. Option 1 (télécommande)

Si vous souhaitez par exemple utiliser votre aspirateur robot tous les jours à la même heure, vous pouvez programmer l'heure de démarrage et le mode de nettoyage souhaités.

 Appuyez sur la touche qui corres‐ pond au mode de nettoyage de votre choix. L'écran affiche le symbole cor‐ respondant.

Votre robot est capable de nettoyer dans l'obscurité mais naturellement la qualité de nettoyage sera un peu moin‐ dre, l'objectif de prise de vue ayant be‐ soin de lumière pour naviguer de ma‐ nière optimale.

Pour régler le départ différé, utilisez la télécommande.

 Pour démarrer le nettoyage, appuyez sur la touche   de la télécommande ou sur la zone tactile   à l'écran.

 Appuyez sur la touche Timer pen‐ dant au moins trois secondes.

Le symbole  et l'affichage des heures clignotent à l'écran.

 Effleurez la zone tactile  jusqu'à ce que le symbole correspondant au mode de nettoyage de votre choix s'affiche à l'écran.

 Pour régler les heures, actionnez les touches + ou -.

 Pour démarrer le nettoyage, appuyez sur la touche   de la télécommande ou sur la zone tactile   à l'écran.

 Appuyez sur la touche OK pour con‐ firmer votre choix.

Le symbole  et l'affichage des minu‐ tes clignotent à l'écran.

Régler le départ différé (Timer)

(disponible uniquement si vous avez ré‐ glé l'heure) 75

 Appuyez brièvement sur la touche Ti‐ mer de la télécommande.

 Pour régler les minutes, actionnez les touches + ou -.

 Appuyez sur la touche OK pour con‐ firmer votre choix.

 Appuyez sur un des modes de netto‐ yage ou une des touches de navigation proposés par votre télécomman‐ de jusqu'à ce que le symbole corres‐ pondant se mette à clignoter.

L'affichage du départ différé  dispa‐ raît.

Activer et afficher l'heure du départ (Timer)

 Appuyez brièvement sur la touche Ti‐ mer de la télécommande.

Le symbole du départ différé (Timer)  s'allume, l'heure programmée s'affiche brièvement, et l'aspirateur robot est prêt à démarrer à l'heure programmée. Désactiver la signalisation sonore

 Appuyez sur la touche OK pour con‐ firmer votre choix.

La signalisation sonore a été activée à l'usine. Vous pouvez la désactiver ou l'activer selon vos besoins.

Le réglage que vous venez d'effectuer reste affiché pendant trois secondes environ. Dorénavant, votre aspirateur robot démarrera tous les jours à la mê‐ me heure.

 Appuyez sur la touche OK de la télé‐ commande pendant au moins trois secondes.

L'affichage du départ différé  indi‐ que que cette dernière est activée.

OFF s'affiche brièvement à l'écran dans la zone d'affichage de l'heure.

Pour modifier ces données, recommen‐ cez comme précédemment.

Désactiver le départ différé (Timer)

Vous ne pouvez pas désactiver les avertissements sonores en cas d'ano‐ malie.

Abaisser la hauteur du dénivelé L'aspirateur robot est réglé de telle sor‐ te qu'il puisse franchir des dénivelés de 20 mm et ainsi nettoyer tapis, seuils de portes, etc.

Toutefois si vous souhaitez abaisser la hauteur de dénivelé (à env. 6 mm) pour protéger les pieds de chaises, de lam‐ padaires ou de tables par exemple, vous pouvez désactiver cette fonction.

Quels accessoires choisir ?

Vous reconnaitrez les accessoires Origi‐ nal Miele au logo "Original Miele" qui fi‐ gure sur l'emballage.

 Appuyez sur la touche Base de la té‐ lécommande pendant au moins trois secondes.

LO s'affiche à l'écran dans la zone d'af‐ fichage de l'heure. Pour réactiver la hauteur du dénivelé de 20 mm, appuyez de nouveau sur la tou‐ che Base pendant au moins trois se‐ condes. HI s'affiche à l'écran dans la zone d'affichage de l'heure.

Vider le bac à poussières

Videz et nettoyez le bac à poussières après chaque utilisation.

 Eteignez l'aspirateur robot avant

chaque opération de maintenance : appuyez sur le bouton OFF situé sur le côté.

Pour garantir des performances opti‐ males à l'aspirateur robot et le meil‐ leur résultat possible, nous vous conseillons d'utiliser uniquement des accessoires portant le logo "Original Miele". Où trouver les accessoires ? Les accessoires portant le logo "Origi‐ nal Miele" sont disponibles auprès de votre revendeur, du SAV Miele et sur la boutique en ligne www.boutique.miele.fr

 Appuyez sur la touche de déverrouil‐ lage du bac à poussières puis sortezle.

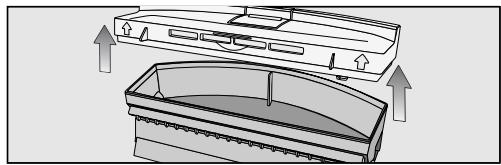

 Soulevez le couvercle du bac à pous‐ sières.

 Videz le bac à poussières. Vous pouvez jeter le contenu du bac à poussières avec vos ordures ménagè‐ res, sous réserve qu'il ne contienne pas de substances qui y sont interdites.

Nettoyer le bac à poussières Videz et nettoyez le bac à poussières après chaque utilisation. Sur le dessus de la base de charge‐ ment, vous trouverez un compartiment qui permet de ranger les différentes brosses.

 Replacez le bac à poussières dans l'aspirateur robot jusqu'à ce que vous entendiez un clic.

Remplacer le filtre d’évacuation Remplacez le filtre d'évacuation tous les trois mois environ. Deux filtres sont livrés avec votre appareil. Une grille de filtre se trouve à l'intérieur du couvercle du bac à poussières.

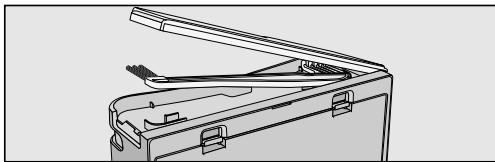

 Ouvrez-le et sortez le goupillon.

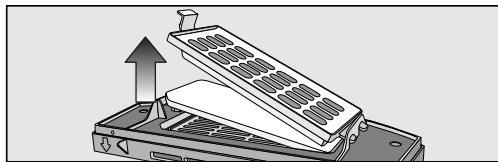

 Déverrouillez la grille de filtre et rem‐ placez le filtre d'évacuation.  Nettoyez le bac à poussières avec l'extrémité du goupillon.

 Refermez la grille de filtre, jusqu'à ce que vous entendiez un clic.

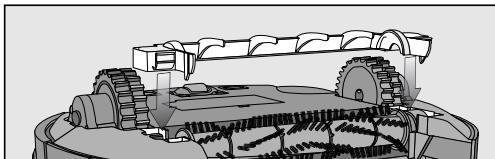

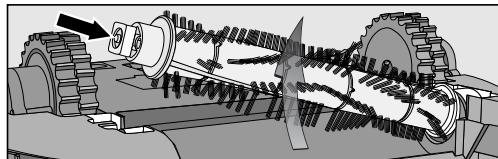

Nettoyer la brosse cylindrique  Posez l'aspirateur robot à l'envers sur une surface plane et propre puis sor‐ tez le bac à poussières.

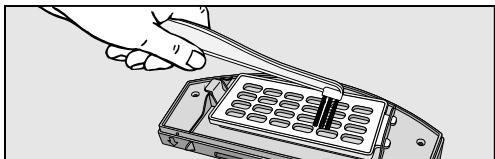

 Avec l'extrémité du goupillon, netto‐ yez l'intérieur du couvercle qui contiennent la grille de protection du fil‐ tre.

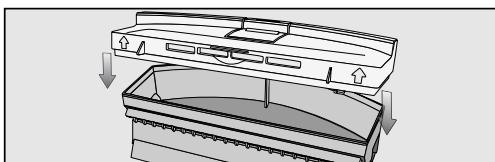

 Refermez le couvercle du bac à poussières jusqu'à ce que vous en‐ tendiez un clic.

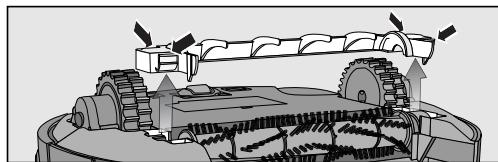

 Retirez le protège-brosse.

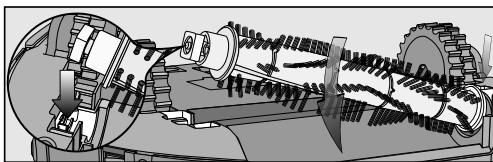

 Sortez la brosse cylindrique et veillez

à ne pas perdre le dispositif d'insertion carré.

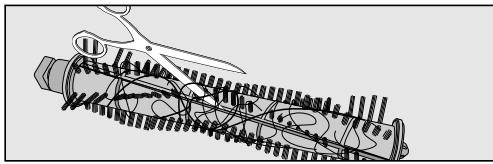

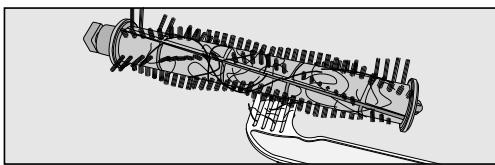

 Avec des ciseaux, coupez les fils, les poils et les cheveux qui se sont en‐ roulés autour de la brosse cylindri‐ que. Une rainure de guidage dans la longueur vous indique où passer les ciseaux.

Pour une qualité de nettoyage opti‐ male, nous recommandons de rem‐ placer la brosse cylindrique usagée par une nouvelle au bout de deux ans environ.

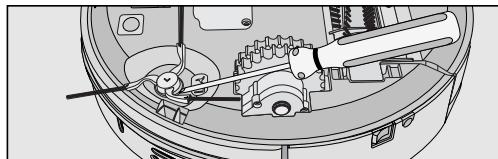

Nettoyer les brosses latérales  Placez l'aspirateur robot à l'envers sur une surface plane et propre. Veillez à ne pas soulever l'aspirateur robot côté bac à poussières, car ce dernier pourrait se détacher.

 Retirez tous les fils et cheveux avec l'extrémité du goupillon.

 Soulevez les brosses latérales en vous aidant d'un tournevis plat par exemple.  Replacez la brosse cylindrique dans son habitacle en la positionnant cor‐ rectement et veillez à ce que le dis‐ positif d'insertion carré soit emboîté.

 Verrouillez le couvercle jusqu'à ce que vous entendiez un clic.

 Replacez le bac à poussières dans l'aspirateur robot jusqu'à ce que vous entendiez un clic.

 Retirez tous les fils et cheveux avec l'extrémité du goupillon.

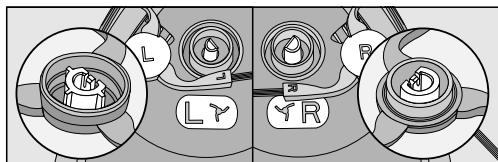

 Insérez les deux brosses latérales sur les supports prévus à cet effet en ap‐ puyant bien. Respectez les lettres in‐ diquant la gauche L et la droite R.

Pour une qualité de nettoyage opti‐ male, nous recommandons de rem‐ placer les brosses latérales par de nouvelles brosses au bout d'un an environ.

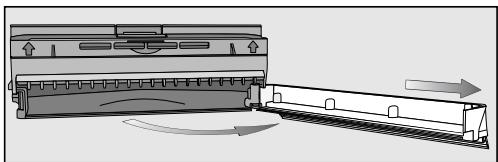

Nettoyer la lèvre d'étanchéité du bac à poussières

 Déverrouillez la lèvre d'étanchéité sous le bac à poussières puis faites la basculer doucement jusqu'à ce qu'elle se détache du bac à poussiè‐ res.

 Appuyez sur la touche de déverrouil‐ lage du bac à poussières puis sortezle.

 Nettoyez la lèvre d'étanchéité sous le bac à poussières avec un chiffon hu‐ mide.  Replacez le bac à poussières dans l'aspirateur robot jusqu'à ce que vous entendiez un clic. Pour une qualité de nettoyage opti‐ male, nous recommandons de rem‐ placer la lèvre d'étanchéité par une nouvelle au bout d'un an environ. Changer la lèvre d'étanchéité du bac à poussières

 Appuyez sur la touche de déverrouil‐ lage du bac à poussières puis sortezle.

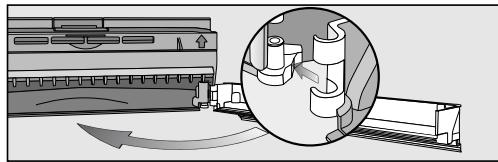

 Installez la nouvelle lèvre d'étanchéité par le côté puis verrouillez-la.

 Replacez le bac à poussières dans l'aspirateur robot jusqu'à ce que vous entendiez un clic. Nettoyer la roue avant  Placez l'aspirateur robot à l'envers sur une surface plane et propre. Veillez à ne pas soulever l'aspirateur robot côté bac à poussières, car ce dernier pourrait se détacher.

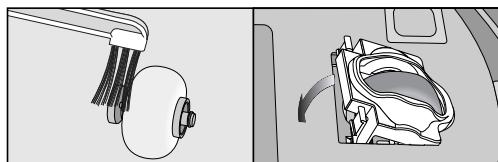

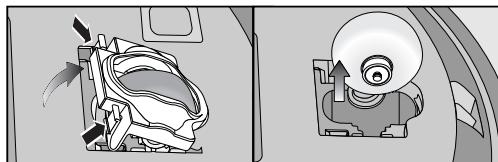

 Déverrouillez le couvercle.

 Sortez la roue avant.

 Retirez les fils et les cheveux puis nettoyez la roue avant avec l'extrémi‐ té du goupillon.

 Replacez la roue avant puis refermez le couvercle jusqu'à ce que vous en‐ tendiez un clic. Nettoyer les capteurs  Déverrouillez le couvercle du com‐ partiment à piles des deux côtés en vous aidant d'un cruciforme.  Nettoyez les capteurs situés sur les côtés et sous l'aspirateur robot avec un coton-tige sec en faisant bien at‐ tention. Changer les piles de la télécomman‐ de Préparez deux piles de 1,5 V (type AAA).

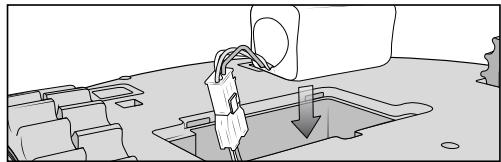

 Sortez la batterie avec précaution puis appuyez sur l'ergot du branche‐ ment de la fiche pour détacher cette dernière.

 Installez la nouvelle batterie.

 Retirez le couvercle de protection du compartiment à piles.

 Refermez le capot du logement bat‐ terie et serrez les vis.

 Changez les piles en veillant à leur polarité.

 Déposez l'ancienne batterie dans un point de collecte de votre commune.

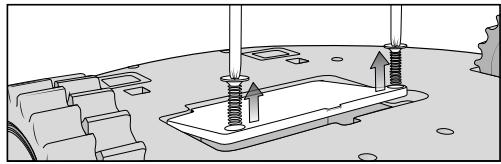

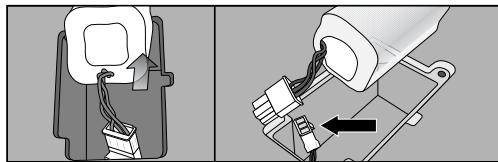

Remplacer la batterie

Gardez toujours en réserve une batterie

Original Miele Lithium-Ion pour votre aspirateur robot RX 1.  Placez l'aspirateur robot à l'envers sur une surface plane et propre. Veillez à ne pas soulever l'aspirateur robot côté bac à poussières, car ce dernier pourrait se détacher.

 Avant de le ranger, éteignez tou‐

jours votre aspirateur robot en appu‐ yant sur le bouton OFF situé sur le côté.

Si vous prévoyez de ne pas utiliser vo‐ tre aspirateur robot pendant quelques temps, rangez-le dans un endroit frais et bien aéré.

Entretien Entretenir l'aspirateur robot et ses accessoires

 Avant de le nettoyer, éteignez

toujours votre aspirateur robot en appuyant sur le bouton OFF situé sur le côté.

Vous pouvez nettoyer l'aspirateur robot et tous les accessoires en plastique avec un nettoyant pour plastique classi‐ que, vendu dans le commerce.

 N'utilisez jamais de produit abra‐ sif, à vitres, multi-usages ou conte‐ nant des corps gras !

 Ne plongez jamais l'aspirateur robot ou les accessoires fournis dans l'eau !

En cas d'anomalie  Eteignez l'aspirateur robot avant de chercher à résoudre l'anomalie : ap‐ puyez sur le bouton OFF situé sur le côté.

L'aspirateur robot s'éteint bien que vous ayez appuyé sur la tou‐ che Power ?

La batterie n'est pas assez chargée :

L'aspirateur robot ne réagit pas ?

L'aspirateur robot est éteint :

 allumez-le en appuyant sur le bouton ON situé sur le côté. Les piles sont mal placées :  vérifiez leur polarité. Les piles de la télécommande sont déchargées :  changez-les. Il n'y a plus aucune transmission entre l'émetteur in‐ frarouge de l'aspirateur robot et la télécommande.  Passez un chiffon doux sur toutes les surfaces et vérifiez à ce qu'aucun objet n'interfère. La télécommande est trop proche ou trop éloignée de l'aspirateur robot,  corrigez la distance et orientez toujours la télé‐ commande vers l'aspirateur robot.

Le nettoyage n'est pas efficace ?

Le bac à poussières est plein.

 Videz-le et nettoyez-le. La brosse cylindrique est sale.  Nettoyez-la. La lèvre d'étanchéité du bac à poussières est sale.  Nettoyez-la. Le filtre d'évacuation est sale.  Remplacez-le. La brosse cylindrique est usée.  Remplacez-la. La lèvre d'étanchéité du bac à poussières est usée.  Remplacez-la. Les brosses latérales sont usées.  Remplacez-les.

L'aspirateur robot ne se La base de chargement et / ou l'aspirateur robot sont recharge pas ? mal branchés :

 branchez la base de chargement comme indiqué dans le mode d'emploi. Procédez de même avec l'aspirateur robot (voir chapitre "Avant utilisation Charger la batterie").

L'aspirateur robot ne

Vous avez activé le mode de nettoyage standard Au‐ rentre pas à la base de to au milieu de la pièce : chargement après avoir  L'aspirateur robot revient à son point de départ. nettoyé la pièce ? Vous avez sélectionné le mode de nettoyage Spot :  L'aspirateur robot revient à son point de départ. L'aspirateur robot n'a pas assez de lumière pour pou‐ voir naviguer.  Veillez à un éclairage suffisant. La base de chargement est mal raccordée.  Veuillez procéder comme indiqué dans le mode d'emploi. Les capteurs de l'aspirateur robot sont sales.  Nettoyez-les doucement avec un coton-tige sec. Il n'y a plus aucune transmission entre l'émetteur in‐ frarouge de l'aspirateur robot et la télécommande.  Passez un chiffon doux sur toutes les surfaces et vérifiez à ce qu'aucun objet n'interfère. Les obstacles qui se trouvent sur le parcours à net‐ toyer gênent la navigation de l'aspirateur robot.  Observez-le pendant qu'il fonctionne afin d'identi‐ fier les éventuelles zones à problèmes.  Supprimez le cas échéant les obstacles.  Pour délimiter le périmètre à éviter à l'aide de la bande magnétique ou  abaisser la hauteur de dénivelé que peut franchir votre aspirateur robot, reportez-vous au chapitre "Utilisation" sous "Réduire la hauteur du dénivelé".

Messages d'erreur  Eteignez l'aspirateur robot avant de chercher à résoudre l'anomalie : ap‐ puyez sur le bouton OFF situé sur le côté. Les messages qui signalent les anomalies sont affichés à l'écran à côté de l'affi‐ chage de l'heure. Problème

Anomalie "roue mal installée"

 Posez l'aspirateur robot sur un sol plat.

Anomalie "capteurs sales"

 Nettoyez les capteurs. Ce message d'erreur s'affi‐ che aussi lorsque les brosses latérales ne sont plus correctement placées. Replacez alors les brosses latérales.

Anomalie "bac à poussières"

 Insérez le bac à poussières, jusqu'à ce que vous entendiez un clic.

Anomalie "enrayement des roues motrices"

 Vérifiez que des salissures ne se sont pas accu‐ mulées au niveau des roues motrices. Retirez bien les fils et les cheveux.

Anomalie "enrayement des brosses"

 Vérifiez que des salissures ne se sont pas accu‐ mulées sur la brosse cylindrique et les brosses la‐ térales.

Anomalie "surcharge moteur"

 Videz et nettoyez le bac à poussières puis chan‐ gez le filtre d'évacuation.

Problème interne au système

 Eteignez l'aspirateur robot puis rallumez-le (bouton ON/OFF sur le côté de l'aspirateur robot).

Anomalie "salissures sur la roue avant"

 Vérifiez que des salissures ne se sont pas accu‐ mulées au niveau de la roue avant. Retirez bien les fils et les cheveux puis nettoyez la roue.

Service après vente Si vous avez besoin du service après vente, contactez le service après-vente ou votre revendeur Miele au numéro suivant : France Belgique Luxembourg Suisse

(appel non surtaxé) 02 451 1616 49711-20/22 0 800 800 222

Conditions de garantie

La garantie est accordée pour cet aspi‐ rateur robot selon les modalités de ven‐ te par le revendeur ou par Miele pour une période de 24 mois. Pour plus d'informations sur les condi‐ tions de garantie ou si souhaitez en re‐ cevoir une version écrite, veuillez con‐ tacter le numéro de téléphone ci-des‐ sus.

Accessoires Droits d'auteur et licences Miele utilise un logiciel de commande pour cet aspirateur robot. Les droits d'auteur détenus par Miele et d'autres fournisseurs de logiciels concer‐ nés doivent être respectés. Miele et ses fournisseurs se réservent tout droit relatif aux composants logiciels. Sont interdites notamment les actions suivantes : – reproductions et diffusions – modifications et dérivations – décompilations, rétro-ingénierie, décompositions et autres désassemblements du logiciel. Le logiciel comprend aussi des composants faisant l'objet d'une licence publique générale GNU et d'autres licences libres. Afin obtenir un aperçu des composants libres intégrés ainsi qu'une copie de la li‐ cence correspondante, allez sur www.miele.de/device-software-licences. Miele vous communiquera sur demande le code source qui permet l'accès aux composants du logiciel faisant l'objet d'une licence publique générale GNU ou de licences ouvertes comparables. Pour obtenir ce code source, envoyez un message électronique à l'adresse : info@miele.com.

Telefax: 050 800 81219

E-Mail: info@miele.at Internet: www.miele.at België / Belgique: nv Miele België / S.A. Miele Belgique Z.5 Mollem 480 – 1730 Mollem (Asse) Herstellingen aan huis en andere inlichtingen / Réparations à domicile et autres renseignements : 02/451.16.16 E-mail: info@miele.be Internet: www.miele.be France : Siège social

9 av. Albert Einstein - Z.I. du Coudray

93151 - Le Blanc-Mesnil CEDEX R.C.S. Bobigny B 708 203 088 Conseils, SAV, accessoires et pièces détachées

Tél. : 09 74 50 1000 (Appel non surtaxé)

E-Mail : email.pieces@miele.fr Site Internet : www.miele.fr

M.-Nr. 09 732 074 / 00
