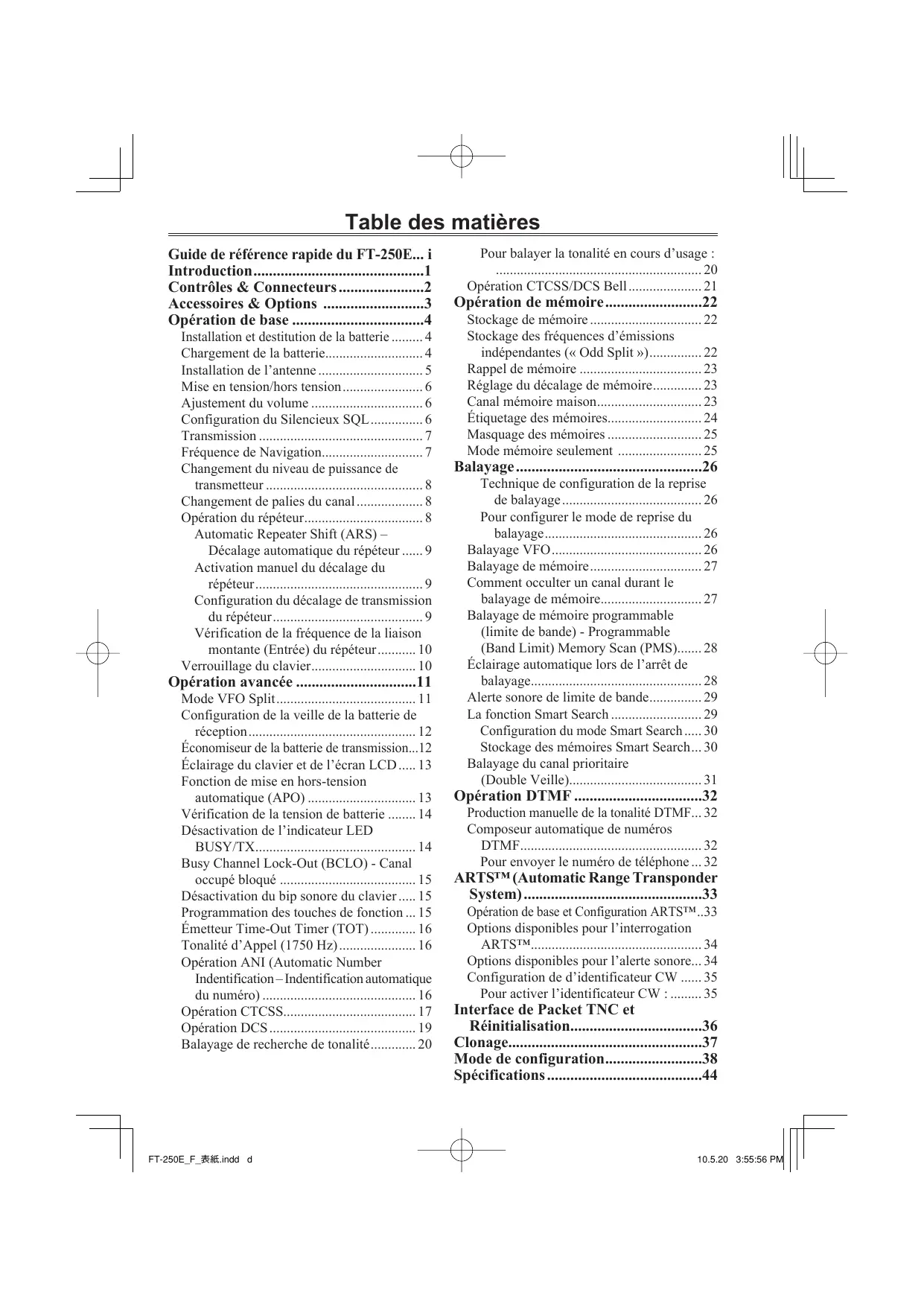

Chargement de la batterie 4 Installation de l’antenne 5 Mise en tension/hors tension 6 Ajustement du volume 6 Configuration du Silencieux SQL 6 Transmission 7 Fréquence de Navigation 7 Changement du niveau de puissance de transmetteur 8 Changement de palies du canal 8 Opération du répéteur 8 Automatic Repeater Shift (ARS) – Décalage automatique du répéteur 9 Activation manuel du décalage du répéteur 9 Configuration du décalage de transmission du répéteur 9 Vérification de la fréquence de la liaison montante (Entrée) du répéteur 10 Verrouillage du clavier 10
Fonction de mise en hors-tension automatique (APO) 13 Vérification de la tension de batterie 14 Désactivation de l’indicateur LED BUSY/TX 14 Busy Channel Lock-Out (BCLO) - Canal occupé bloqué 15 Désactivation du bip sonore du clavier 15 Programmation des touches de fonction ... 15 Émetteur Time-Out Timer (TOT) 16 Tonalité d’Appel (1750 Hz) 16 Opération ANI (Automatic Number Réglage du décalage de mémoire 23 Canal mémoire maison 23 Étiquetage des mémoires 24 Masquage des mémoires 25 Mode mémoire seulement 25
Balayage de mémoire 27 Comment occulter un canal durant le balayage de mémoire 27 Balayage de mémoire programmable (limite de bande) - Programmable (Band Limit) Memory Scan (PMS) 28 Éclairage automatique lors de l’arrêt de balayage 28 Alerte sonore de limite de bande 29 La fonction Smart Search 29 Configuration du mode Smart Search 30 Stockage des mémoires Smart Search ... 30 Balayage du canal prioritaire (Double Veille) 31

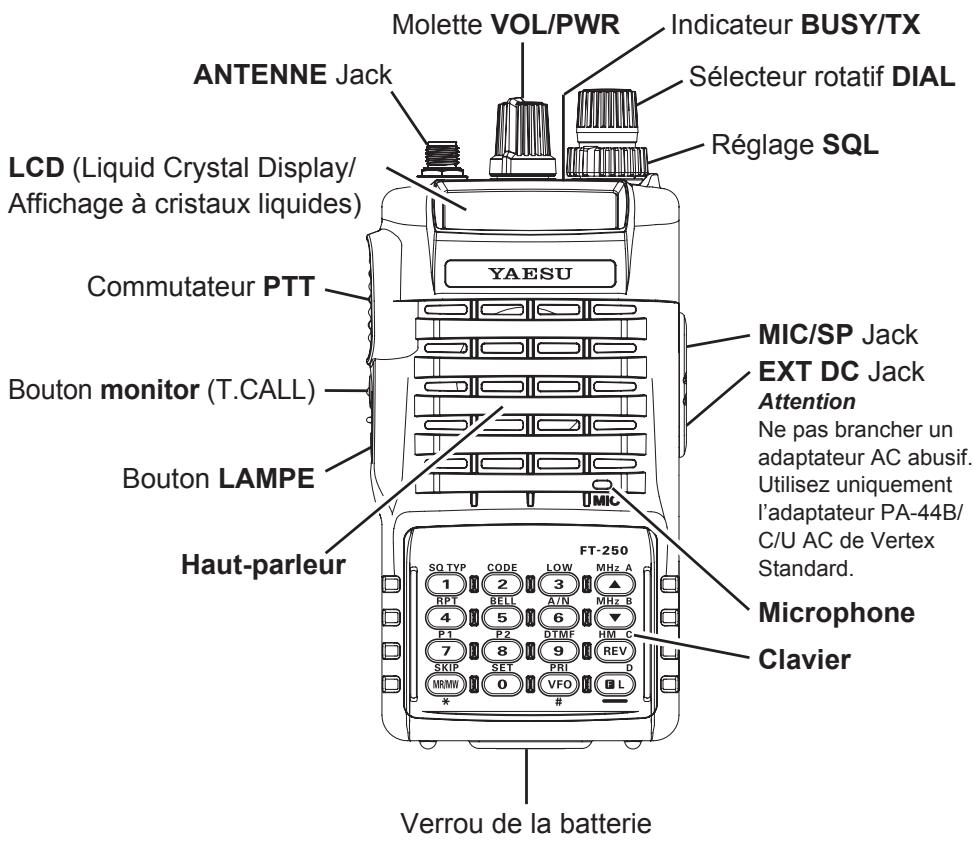

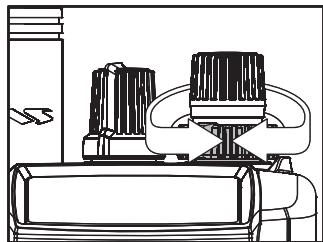

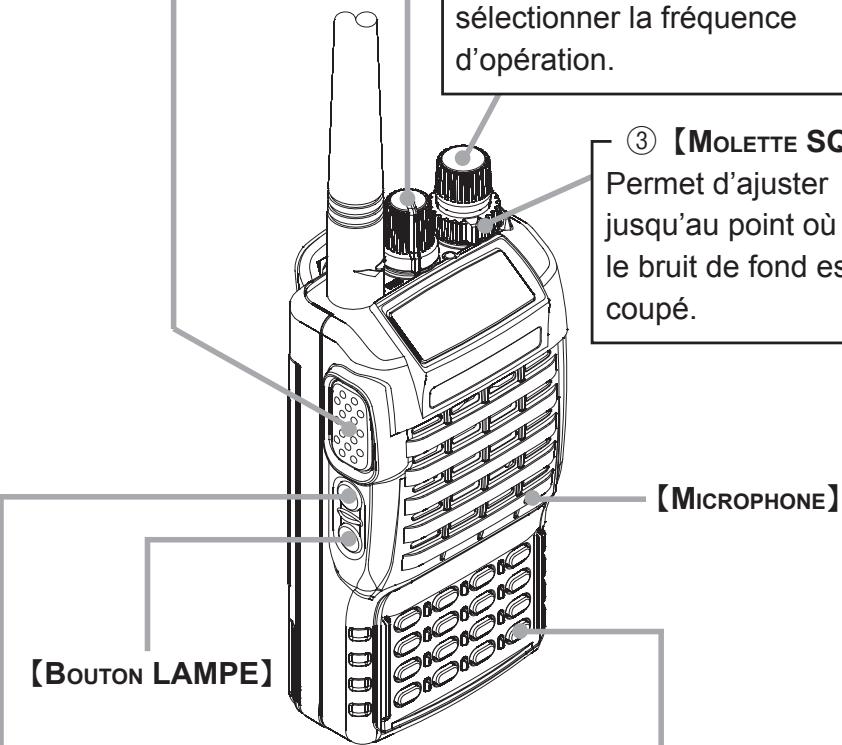

Tournez la molette de VOL/PWR pour allumer la radio et ajuster le niveau de volume audio. ② 【MOLETTE DE FRÉQUENCE DIAL】 Tournez la molette DIAL pour sélectionner la fréquence d’opération. ③ 【MOLETTE SQL】 Permet d’ajuster jusqu’au point où le bruit de fond est coupé.
Sélectionne la direction du changement de fréquence de la liaison montante pendant l’opération du répéteur. Sélectionne la sonnerie de répétitions CTCSS/DCS Bell. Bascule l’affichage entre l’indication « Fréquence » et « l’étiquette Alpha/ Numérique » du canal. Active la fonction ARTS. Active la fonction de recherche intelligente. Sélectionne le mode DTMF.
Sélectionne le mode de sélection du Configure la fréquence de contrôle sur le canal à occulter dans le balayage de mode de Rappel de Mémoire. Active le mode d’« ajustement de mémoire » mémoire. tout en étant en mode de Rappel de Mémoire. Active la fonction de priorité Configure la fréquence de contrôle en (Double Veille). mode VFO. Bascule entre le mode VFO entre le mode « VFO A » et le mode « VFO B » tout en étant en mode VFO. Augmente la fréquence VFO d’un échelon Ajuste la fréquence VFO à la baisse ou déplace le canal mémoire au niveau de 1 MHz. supérieur suivant. Diminue la fréquence VFO d’un échelon Ajuste la fréquence VFO à la baisse ou déplace le canal mémoire au niveau de 1 MHz. inférieur suivant. Inverse les fréquences de transmission Passe au canal d’« Accueil » (fréquence préférée). et de réception tout en travaillant par l’intermédiaire d’un répéteur. Désactive la fonction « suppléant » Active la fonction « suppléant » de la touche. de la touche. Appuie et maintien de la touche Active la fonction de verrouillage de touche.
199 mémoires librement accordables et deux VFO. Toutes les mémoires stockent les changements du répéteur, séparent les fréquences de transmission et de réception, le statut CTCSS ou DCS. Vous bénéficiez également d’un rappel instantané du canal mémoire maison et dix mémoires à but spécial pour le réglage et le balayage de la sous-bande limitée. La bande de canal occupé ou le balayage de mémoire sélectif sont fournis avec la surveillance du canal prioritaire; jusqu’à 1 MHz de hausse ou de baisse; ARS (Automatic Repeater Shift/décalage automatique du répéteur) quand réglé sur les sous-bandes du répéteur; plus d’un cadran rotatif du panneau supérieur pour la sélection de fréquence et de mémoire. Le clavier sert d’un encodeur DTMF pendant la transmission, et jusqu’à 9 mémoires DTMF peuvent stocker 16 chiffres chacun pour une lecture rapide des numéros fréquemment utilisés. L’affichage à cristaux liquides montre une fréquence à sept chiffres, la sélection de mémoire, la fréquence de tonalité CTCSS, et comprend un histogramme du compteur S/PO. Le système de veille Yaesu peut être configuré par l’opérateur pour le ratio optimal échantillonnage/veille, ou peut être désactivé pour l’opération des packets. Et notre nouvelle APO (Automatic Power System Off – Mise en hors tension automatique) éteint l’émetteur-récepteur pour éviter les piles mortes si vous somnolez ou si on vous êtes occupé avec quelque chose d’imprévu. L’opération dans des conditions difficiles est facilitée par un bouton qui éclaire l’affichage et le clavier translucide, la fonction de bip sonore du clavier dépendante diatoniquement attribué. Veuillez attentivement lire ce manuel afin d’acquérir une compréhension complète des caractéristiques du FT-250E. Attention, en cas d’utilisation Cet émetteur-récepteur fonctionne sur des Liste des pays d’utilisation fréquences qui ne sont généralement pas AUT BEL BGR CYP CZE DEU DNK ESP EST FIN autorisées. Quant à l’usage effectif, l’utilisateur doit posséder une licence de radio amateur. L’utilisation est autorisée uniquement dans les bandes de fréquence qui sont attribuées pour les radios amateurs.
* Le suffixe « B » est à utiliser avec le VAC 100-120, le suffixe « C » est à utiliser avec le VAC 230-240, et le suffixe « U » est à utiliser avec le VAC 230. La disponibilité des accessoires varie : certains accessoires sont fournis en standard selon la réglementation les exigences locales, d’autres ne sont disponible que dans certaines régions. Vérifiez auprès de votre concessionnaire Yaesu pour les ajouts à la liste cidessus.
Tilt the Belt Clip la batterie au bas de la radio, puis Insert the Battery Pack faire glisser la batterie vers le haut et l’extérieur de la radio pendant que le clip de ceinture se déroule. N’essayez pas d’ouvrir l’une Close the des batteries rechargeables NiBattery Pack Latch MH, car elles peuvent exploser si accidentellement court-circuitée.
① Insérez la fiche CC de l’AP-43C/U CA dans la prise DC sur le panneau arrière du chargeur de bureau CD-47, puis enroulez le câble CC de l’AP-43C/U CA dans la fente du chargeur de bureau CD-47 pour éviter la déconnection de la prise DC. ② Branchez l’adaptateur PA-43C/U AC dans la prise AC. ③ Insérez la batterie dans le chargeur de bureau CD-47 tout en alignant les fentes de la batterie avec les bras de guidage dans le nid du CD-47 (voir la Figure 2 pour plus de détails sur le positionnement correct de la boîte). Si le chargement est effectué avec l’émetteur récepteur-joint, mettez ce dernier hors tension. La prise d’antenne devrait être sur le côté gauche lorsque vous regardez le chargeur de devant. ④ Si la batterie est insérée correctement, l’indicateur LED sera rouge. Une batterie entièrement déchargée sera complètement chargée après un chargement de 1h30 à 3h30 (en fonction de la batterie chargée).
AC PA-43C/U de la prise AC, lorsque le chargement est terminé. m L’adaptateur AC PA-43C/U et/ou le chargeur de bureau CD-47 vont générer une quantité modérée de chaleur au cours du procédé de chargement. C’est une condition normale. m Le PA-43C/U, CD-47 sont conçus pour charger uniquement et ne sont pas conçus pour l’opération (transmission/réception) de l’émetteur-récepteur. m Essuyer périodiquement les terminaux de chargement dans le nid dans le berceau du chargeur, à l’aide d’un chiffon sec, pour assurer de bonnes connexions entre le chargeur et la batterie. m Effectuer la recharge de la batterie, dans un endroit où la plage de température ambiante est entre + 5 ° C et +35 ° C. Une recharge dans un endroit où la température ambiante est hors de cette plage peut causer des dommages à la batterie. m Utiliser uniquement le Modèle PA-43C/U et CD-47 de Vertex Standard Co., Ltd Attention! m Lorsque vous chargez une batterie seule (non lié à l’émetteur-récepteur), ne permettez aucun objet métallique de court-circuiter les bornes au-dessus de la batterie. m Ne laissez pas d’objets métalliques de court-circuiter les terminaux dans le berceau du chargeur, comme un court-circuit pourrait causer la surchauffe du circuit de chargeur.

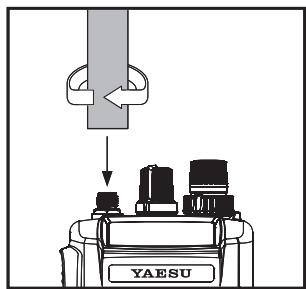

① Assurez-vous que la batterie est installée. ② Branchez l’antenne à la prise ANTENNE du panneau supérieur ③ Allumez l’émetteur-récepteur en tournant la molette VOL dans le sens des aiguilles d’une montre en dépassant le déclique sonore (un bip retentit momentanée).

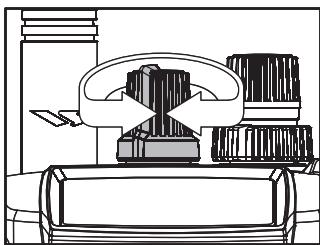

Réglez la molette SQL jusqu’au point où le bruit est réduit au silence et l’indicateur LED est éteint. Si la commande SQL est tournée un plus dans le sens des aiguille d’une montre, la sensibilité aux signaux faibles est réduite. Maintenant, chaque fois qu’un signal reçu est assez fort pour ouvrir le silencieux, l’indicateur vert est allumé.

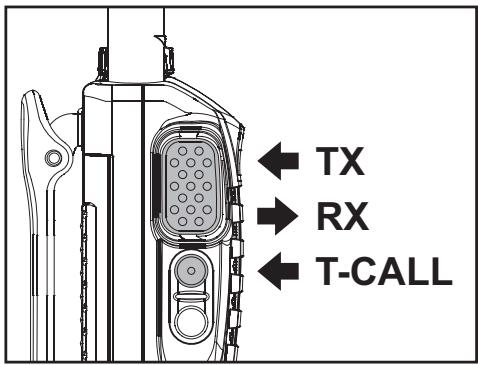

(placé juste en dessous du commutateur PTT) pour transmettre une tonalité de 1750 Hz et accédez à un répéteur qui le requière.
FT-250E possède deux modes VFO, appelés « A » et « B », n’importe lequel peut être utilisé pour toutes les procédures décrites dans ce manuel. Vous pouvez changer de VFO à l’aide du bouton [VFO(PRI)] à n’importe quel moment. Il existe plusieurs façons d’ajuster le FT-250E: à certains échelons d’un canal ou à l’échelon de 1 MHz à l’aide des touches [p(MHz)]/[q(MHz)] ou de la molette DIAL, et par la saisie directe par l’intermédiaire du clavier. Utilisez la molette DIAL pour afficher la fréquence VFO sur l’échelon du canal actuel. Vous pouvez également appuyez momentanément sur les touches [p(MHz)]/[q(MHz)] pour faire cela. Pour changer la gamme MHz du VFO, vous pouvez appuyer sur la touche [F/L] suivie de la touche [p(MHz)] ou [q(MHz)] (ou tournez la molette DIAL). Faites attention aux bips lorsque vous utilisez les touches [p(MHz)]/[q(MHz)] lors du déplacement vers le haut ou vers le bas. Une fois terminé, appuyez de nouveau sur la touche [F/L], ou tout simplement attendre cinq secondes. Vous pouvez également entrer une fréquence directement juste en saisissant les 10 chiffres du MHz, celui du MHz et du kHz à l’aide du clavier. La saisie partielle peut être complétée en utilisant la touche [VFO(PRI)]. Exemples: Pour entrer 146.5200 MHz, appuyez sur Pour entrer 146.5000 MHz, appuyez sur
FT-250E. La puissance exacte est susceptible de varier légèrement, en fonction de la tension fournie à l’émetteur-récepteur. Avec la batterie FNB-83 en standard, les niveaux de puissance de sortie disponibles sont:
① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [3(LOW)]. ② Maintenant tournez la molette DIAL pour sélectionner « LOW », « MID » ou « HIGH » ③ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [0(SET)] pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 6 sur le menu (« STEP ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Maintenant tournez la molette DIAL pour sélectionner le palier 5, 10, 12.5, 15, 20, 25 ou 50 kHz. ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
« − » ou « + » s’affiche dans le coin supérieur gauche de l’écran, ce qui signifie que le changement de répéteur est actif, et la fermeture du commutateur PTT change l’affichage à la fréquence (changée) de transmission. ARS-Repeater Subbands USA Versione
① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [0(SET)] pour accéder au menu de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 2 (« ARS ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Maintenant tournez la molette DIAL pour sélectionner « ON » (afin d’activer le décalage automatique du répéteur). ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal. Tone Burst-Impulsion de tonalité Pour les répéteurs qui utilisent l’impulsion de tonalités d’accès de 1750-Hz, vous pouvez configurer le commutateur placé en-dessous du commutateur PTT pour qu’il puisse envoyer la tonalité d’accès lorsque ce commutateur est appuyé. Référez-vous à la page 16 pour plus de détails.

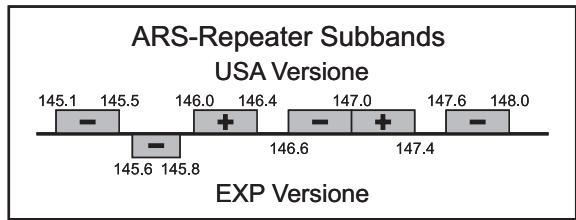

Quand un décalage de répéteur est actif, soit « − » ou « + » apparaît sur l’écran. Si ni l’un ni l’autre apparaît lorsque c’est réglé sur la fréquence de sortie du répéteur, vous pouvez activer le décalage manuellement : ① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [0(SET)] pour accéder au mode de configuration. ② Tourner la molette DIAL pour sélectionner l’option # 3 (« RPT ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour sélectionner le sens du décalage pour répéteur (−RPT, +RPT ou SIMP). ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal
Sachant que vous devez garder le décalage du répéteur programmé sur celui utilisé dans votre région, vous pouvez changer le décalage du répéteur par défaut pour des applications spéciales : ① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [0(SET)] pour accéder au mode de configuration. ② Tourner la molette DIAL pour sélectionner l’option # 4 sur le menu (« SHIFT ») du menu de configuration
④ Tournez la molette DIAL pour sélectionner le nouveau changement de fréquence de décalage (qui peut être sélectionné par incréments de 50 kHz uniquement). ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
Il est souvent utile d’avoir la possibilité de vérifier la fréquence de la liaison montante (entrée) d’un répéteur, pour voir si la station d’appel est à directe (« Simplex ») portée. Pour ce faire, appuyez simplement sur la touche [REV(HM)] momentanément. Si l’option # 20 du menu (« REV/HM ») a été configuré sur « HM », vous pouvez appuyer sur la touche [F/L], puis appuyez sur la touche [REV(HM)]. Pour revenir à la fréquence de la liaison montante/descendante normale, répétez cette étape.
Afin d’éviter le changement accidentel de la fréquence ou la transmission par inadvertance, divers aspects de la molette DIAL du FT-250E, le clavier et les commutateurs pourraient être verrouillés. Vous pouvez changer les combinaisons de verrouillage. Pour verrouiller une partie ou la totalité des touches : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 32 (« LK MODE ») du menu de configuration ③ Appuyez sur la touche [F/L] pour activer le paramètre du mode de verrouillage (qui définit quelles touches/fonctions doivent être verrouillées). ④ Tournez la molette DIAL pour sélectionner le système de verrouillage désiré comme indiqué ci-dessous : KEY : juste les touches du panneau avant sont verrouillées DIAL : Juste le panneau supérieur DIAL est verrouillé K + D (KEY + DIAL) : les touches et la molette DIAL sont verrouillées PTT : le commutateur PTT est verrouillé (TX n’est pas possible) K + P (KEY + PTT) : Les touches et le commutateur PTT de commutation sont verrouillés D + P (DIAL + PTT) : La molette DIAL et le commutateur PTT sont verrouillés ALL : Toutes les options ci-dessus sont verrouillées ⑤ Lorsque vous avez fait votre choix, appuyez momentanément sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
③ Appuyez sur la touche [VFO(PRI)] sur la touche pour rétablir VFO-A comme la « Main » (réception) VFO. ④ Appuyez de nouveau sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ⑤ Tournez la molette DIAL pour sélectionner l’option # 5 (« V-Split ») du menu de configuration ⑥ Appuyez sur la touche [F/L], puis tournez la molette DIAL pour régler cette fonction sur ON. ⑦ Appuyez une fois sur le commutateur PTT, pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal. ⑧ Vous êtes maintenant en mode Split. Lorsque vous appuyez sur le commutateur PTT pour transmettre, vous remarquerez que le VFO-A et le VFO-B auront inversés de position. L’indicateur VFO « b » clignote lorsque que l’émetteur-récepteur émet, cela signifie que la fonction VFO Split est à présent activée. ⑨ Si vous avez besoin de modifier la fréquence VFO-B (transmission) (pour la correction du décalage Doppler, etc.), appuyez simplement sur la touche [VFO(PRI)], puis faites les modifications nécessaires, puis appuyez de nouveau sur la touche [VFO(PRI)] pour restaurer le VFO-A sur la position de réception. ⑩ Lorsque vous avez terminé avec l’opération en Split, ré-accéder au mode de configuration et réglez l’option #5 du menu sur OFF. Une paire de fréquence split configurée par l’intermédiaire de la fonction VFO Split ne peut être directement stocké dans la mémoire. Toutefois, vous pouvez stocker la paire de fréquence impaire en utilisant un procédé (un peu plus simple) différent. Référez-vous à la page 22.
③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour sélectionner la durée de temps de « veille ». Les sélections disponibles sont 200 ms, 300 ms, 500 ms, 1 seconde, et 2 secondes, ou OFF. La valeur par défaut est 200 ms. ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal. Lorsque vous travaille en Packet, réglez la veille de batterie de réception sur OFF, puisque le cycle de veille pourrait « entrer en collision » avec le début d’une transmission entrante Packet, ce qui causerait votre TNC de ne pas recevoir les impulsions de données complètes. De même, pendant la commande vocale, une partie des premiers mots de la transmission entrante pourrait être coupée pendant l’opération normale en batterie de veille.
Pour activer l’économiseur de la batterie de transmission : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 10 (« TX SAVE ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration
① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [0(SET)] pour accéder au mode de configuration. ② Maintenant tournez la molette DIAL pour sélectons l’option # 21 (« LMP MOD ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Ensuite, tournez la molette DIAL pour sélectionner un des trois modes décrits cidessus. ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre de l’option # 21 du menu. L’émetteur-récepteur va maintenant retourner au mode d’opération normal.
La fonction APO permet de conserver l’autonomie de la batterie en mettant automatiquement la radio en hors tension après une période de temps définie par l’utilisateur pendant laquelle il n’y a pas eu d’activité que ce soit un appel ou l’appui d’une touche. Les sélections disponibles pour la période de temps avant laquelle la mise en hors-tension est activée sont 0.5/1/3/5/8 heures. L’état par défaut pour l’APO est à OFF, et voici la procédé à suivre pour l’activer : ① Appuyez sur la touche [F/L] enfoncée, puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration.
④ Tournez la molette DIAL pour sélectionner la période délai souhaitée après laquelle la radio est automatiquement mise en hors-tension. ⑤ Une fois que vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d’opération normal.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 37 (« BATT ») du menu de configuration ③ Appuyez sur la touche [F/L] pour vérifier la tension de la batterie. ④ Pour retourner au mode d’opération normal, appuyez sur la [F/L], puis appuyez sur le commutateur PTT.
Utilisez le procédé suivant : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au menu de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 12 (« TRX LED ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour régler cette option du menu sur OFF (ce qui désactive l’indicateur BUSY/TX LED). ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour régler la fonction BCLO sur « ON ». ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 16 (« Key BP ») du menu de configuration. ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour régler cette option sur OFF. ⑤ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
[7(P1)] et [8(P2)]. Celles-ci peuvent être modifiées par l’utilisateur, si vous souhaitez attribuer une autre fonction à une des touches. Pour modifier ce qui a été attribué à une touche : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tournez le la molette DIAL pour faire défiler le menu à la recherche de la fonction souhaitée. ③ Appuyez et maintenez la touche [F/L] enfoncée pendant une seconde, puis appuyez sur la touche [7(P1)] ou [8(P2)] pour être attribuée. ④ Appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode de configuration.
② Tournez la molette DIAL pour sélectionner l’option # 22 (« TOT ») du menu de configuration ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour régler le Time-Out Timer sur la durée « Maximum TX » désirée (1 minute, 2.5 minutes, 5 minutes ou 10 minutes). ⑤ Une fois que vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
Si les répéteurs dans votre pays exigent une impulsion de tonalité de 1750-Hz pour l’accès, appuyez et maintenez le commutateur T-CALL pendant une certaine durée spécifiée par le propriétaire/l’opérateur du répéteur. L’émetteur est automatiquement activé et une tonalité audio de 1750-Hz est superposée au transporteur. Une fois l’accès au répéteur a été acquise, vous pouvez relâcher le commutateur T-CALL, et utilisez le commutateur PTT pour ensuite activer l’émetteur.
– INDENTIFICATION AUTOMATIQUE DU NUMÉRO) Lorsque vous activez la fonction ANI, les tonalités DTMF stockées dans la mémoire ANI sont automatiquement envoyées chaque fois que vous appuyez sur le commutateur PTT. Voici le procédé de stockage ANI : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 36 (« ANI ») du menu de configuration. ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration.
⑥ Répétez l’étape ⑤ autant de fois nécessaire pour compléter le code ANI. ⑦ Lorsque vous avez terminé la saisie du code ANI, appuyez sur la touche [F/L]. ⑧ Appuyez sur le commutateur PTT pour sauvegarder les paramètres et retourner au mode d’opération normal.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 36 (« ANI ») du menu de configuration. ③ Appuyez sur la touche [F/L] pour activer les changements faits à cette option du menu de configuration. ④ Tournez la molette DIAL pour régler la fonction ANI sur ON. ⑤ Une fois que vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
Squelch System), est inclus dans votre FT-250E, et est très facile à activer. La configuration CTCS implique deux actions : la configuration de la fréquence de tonalité et ensuite celle du mode de tonalité. Ces actions sont configurées en utilisant les touches [1(SQ TYP)] et [2(CODE)], ou les options # 25 et # 26 du menu de configuration. ① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [1(SQ TYP)]. Cela fournit un petit raccourci pour accéder plus rapidement à l’option # 25 du menu de configuration (« SQL TYP »). ② Tournez la molette DIAL afin que « T » apparaisse sur l’écran, ce qui active l’encodeur CTCSS, qui permet d’accéder du répéteur. ③ À cette étape, vous remarquerez une icone « DCS » s’afficher pendant que vous faites tourner la molette DIAL d. Nous allons brièvement discuter du système de code Squelch numérique.
⑦ Cette sélection de menu permet la configuration de la fréquence de tonalité CTCSS à être utilisée. ⑧ Tournez la molette DIAL jusqu’à ce que l’affichage indique la fréquence de tonalité que vous devez utiliser, (demandez au propriétaire/opérateur du répéteur si vous ne connaissez pas la fréquence de tonalité). ⑨ Appuyez sur la touche [F/L] pour sauvegarder les nouveaux paramètres et retourner au mode d’opération. CTCSS TONE FREQUENCY (Hz)
à ce que le système CTCSS fourni. L’Encodeur/Décodeur DCS est intégré à votre FT250E, et son opération est très semblable à celui déjà décrit pour le système CTCSS. Votre système répéteur peut être configuré sur le DCS, sinon, il est souvent très utile dans en opération Simplex si votre ami utilise des émetteurs-récepteurs équipés de cette fonction avancée. Tout comme en opération CTCSS, DCS exige que vous configuriez le mode de tonalité au DCS et que vous sélectionniez un code de tonalité. ① Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [1(SQ TYP)]. Cela fournit un petit raccourci pour accéder plus rapidement à l’option # 25 du menu de configuration (« SQL TYP »). ② Tournez la molette DIAL jusqu’à ce que « DCS » apparaisse sur l’affichage, ce qui active le DCS Encoder/Decoder. ③ Lorsque vous avez fait votre choix du mode DCS, appuyez sur le commutateur PTT. ④ Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [2(CODE)]. Cela fournit un petit raccourci pour accéder plus rapidement à l’option # 27 du menu de configuration (« DCS SET »). ⑤ Tournez la molette DIAL pour sélectionner le code DCS désiré (un numéro à trois chiffres). Demandez au propriétaire/opérateur du répéteur si vous ne connaissez pas le code DCS ; si vous travaillez en simplex, configurez juste le code DCS qui doit être le même que celui utilisé par votre ami. (s). ⑥ Lorsque vous avez fait votre choix, appuyez sur la touche [F/L] pour sauvegarder les nouveaux paramètres et retourner au mode d’opération normal. N’oubliez pas que le DCS est un système Encodeur/Décodeur, afin que votre récepteur reste en sourdine jusqu’à ce qu’un code correspondant DCS soit reçu pendant une transmission entrante. Désactivez le DCS lorsque vous vous amusez à écouter des bandes! DCS CODE 023 025 026 031 032 036 043 047 051 053 054 065 071 072 073 074 114 115 116 122 125 131 132 134 143 145 152 155 156 162 165 172 174 205 212 223 Dans les situations d’opération où vous ne connaissez pas la tonalité de la fonction CTCSS ou DCS utilisée par une autre station ou les stations, vous pouvez ordonner la radio d’écouter le signal entrant et utiliser le balayage à la recherche du ton utilisé. Vous devez vous rappeler de deux choses à ce sujet : m Vous devez être sûr que votre répéteur utilise le même type de tonalité (CTCSS vs DCS). m Certains répéteurs ne passent pas la tonalité CTCSS, vous aurez à écouter les stations qui transmettent sur la fréquence de la liaison montante du répéteur (entrée) afin de permettre le balayage de recherche de tonalité de marcher.
① Configurez la radio sur l’opération CTCSS ou DCS Decoder (voir les informations précédemment mentionnées). Dans le cas du CTCSS, « T SQ » apparaît sur l’écran ; dans le cas du DCS, « DCS » apparaît sur l’écran. ② Appuyez sur la touche [F/L], puis appuyez immédiatement sur la touche [2 (CODE)] pour sélectionner l’option « TN SET » du menu de configuration (quand TONE SQL est sélectionné) ou « DCS SET » (pendant l’opération DCS). ③ Appuyez sur la touche [F/L], puis appuyez et maintenez la touche [p(MHz)] ou [q(MHz)] pour lancer le balayage du code/de la tonalité CTCSS ou DCS entrant(e). ④ Lorsque la radio détecte la tonalité ou le code correct, il s’arrête sur cette tonalité ou ce code et l’audio sera autorisé de passer. Appuyez sur la touche [F/L] pour verrouiller cette ton ou ce code. ⑤ Appuyez sur la touche [F/L], puis appuyez sur le commutateur PTT pour sauvegarder les nouveaux paramètres et retourner au mode d’opération normal. Si la fonction de balayage de tonalité ne détecte pas de tonalité ou de code, il continuera à balayer indéfiniment. Lorsque cela arrive, cela veut peut-être dire que l’autre station n’est pas en train d’envoyer de tonalité. Vous pouvez appuyer sur le commutateur PTT pour arrêter le balayage à tout moment.
③ Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ④ Tournez la molette DIAL pour sélectionner l’option # 18 (« BELL ») du menu de configuration. ⑤ Appuyez sur la touche F[/L] pour activer les changements faits à l’option Bell Ringer. ⑥ Tournez la molette DIAL pour sélectionner le nombre de sonneries désiré pour la sonnerie. Les choix disponibles sont 1, 3, 5 ou 8 sonneries, REPEAT (retentissement continu), ou OFF. ⑦ Appuyez momentanément sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal. Quand une station dont l’émetteur-récepteur envoie une tonalité CTCSS ou un code DCS qui correspond à celui configuré dans votre décodeur, vous appelle la sonnerie retentit, conformément à cette programmation.
STOCKAGE DE MÉMOIRE ① Sélectionnez la fréquence désirée, pendant que vous opérez en mode VFO. Assurezvous de configurer les tonalités CTCSS ou DCS désirées, ainsi que tout décalage du répéteur souhaité. ② Appuyez et maintenez la touche dans le [MR/MW(SKIP)] pendant une seconde. ③ Dans les cinq secondes qui suivent le relâchement de la touche [MR/MW(SKIP)], faites tourner la molette DIAL pour sélectionner le numéro du canal mémoire. ④ Appuyez de nouveau sur la touche [MR/MW(SKIP)] pour mettre la fréquence en mémoire. ⑤ Vous êtes toujours en train d’opérer en mode « VFO », donc vous pouvez maintenant saisir d’autres fréquences, et stockez- les dans des mémoires supplémentaires, en répétant le procédé ci-dessus.
(« ODD SPLITS ») Toutes les mémoires peuvent stocker une fréquence d’émission indépendante, pour l’opération avec des répéteurs à décalage non-standard. Pour ce faire : ① Stockez la fréquence de réception en utilisant la méthode déjà décrite dans la section Stockage de mémoire (ce n’est pas grave si un décalage du répéteur est actif). ② Mettez la fréquence d’émission désirée, puis appuyez et maintenez la touche [MR/ MW(SKIP)] pendant une seconde. ③ Dans les cinq secondes qui suivent le relâchement de la touche [MR/MW(SKIP)], tournez la molette DIAL pour sélectionner le même numéro de canal mémoire utilisé dans l’étape ① ci-dessus ④ Appuyez et maintenez le commutateur PTT. Puis, tout en maintenant le commutateur PTT, appuyez de nouveau momentanément sur la touche [MR/MW(SKIP)] (ce qui ne touche pas l’émetteur). Chaque fois que vous rappelez une mémoire qui contient des fréquences de transmission et de réception stockées indépendamment, l’indication « [–][+] » apparaît sur l’écran. La fonction de « Splits Odd » permet de configurer la tonalité et le DCS individuellement pour émettre et recevoir. Appuyez brièvement sur la touche [F/L], puis appuyez sur la touche [2(CODE)]. Tournez la molette DIAL pour sélectionner la tonalité ou le DCS pour la réception. Vous pouvez confirmer la tonalité ou le DCS de transmission et de réception en appuyant alternativement de la touche [REV(HOME)].
Mémoire. ② Tourner la molette DIAL pour sélectionner le canal désiré. ③ Pour retourner au mode VFO, appuyez sur la touche [VFO(PRI)]. Un moyen plus facile de rappeler les mémoires et d’entrer le numéro du canal de mémoire, puis appuyez sur la touche [MR/MW(SKIP)]. Par exemple, pour rappeler le canal mémoire # 16, appuyez sur [1]-[6]-[MR/ MW(SKIP)].
① Avec le FT-250E en mode « MR » (Memory Recall) mode, sélectionnez le canal mémoire désiré. ② Maintenant appuyez momentanément sur la touche [MR/MW(SKIP)]. La notation « MR » clignote. ③ Tournez la molette DIAL, comme souhaité, pour vous régler sur une nouvelle fréquence. Les échelons synthétiseurs sélectionnés pour l’opération VFO sur la bande actuelle seront les étapes utilisées lors de le réglage de la mémoire. ④ Si vous souhaitez retourner à la fréquence de mémoire d’origine, appuyez momentanément sur la touche [MR/MW(SKIP)]. La notation « MR » ne clignote plus. ⑤ Si vous souhaitez stocker une nouvelle fréquence dans la mémoire actuelle ou une autre, il suffit d’appuyer sur la touche [MR/MW(SKIP)] pendant une seconde. Puis sélectionnez le nouveau canal mémoire (si vous le désirez), et appuyez de nouveau momentanément la touche [MR/MW(SKIP)]. Tout changement CTCSS/DCS ou toute modification du décalage du répéteur requis, doit être fait avant le stockage de données dans le nouvel emplacement (ou origine) de la mémoire du canal.
① Modifiez la configuration de l’option # 20 du menu de configuration de « REV » à « HOME », si il n’est pas déjà configuré sur cette option (référez-vous à page 41). ② Sélectionnez la fréquence désirée, tout en fonctionnant en mode VFO. Assurez-vous de configurer toute tonalité CTCSS ou DCS désirée, ainsi que tout décalage du répéteur souhaité.
[REV(HM)]. La fréquence et d’autres données (le cas échéant) seront désormais stockées dans le registre spécial canal MAISON. ⑤ Pour rappeler le canal maison, appuyez momentanément sur la touche [REV(HM)] tout en fonctionnant en mode VFO ou MR.
① Rappeler le canal mémoire sur lequel vous souhaitez attribuer une étiquette. ② Appuyez sur la touche [F/L] puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ③ Tournez la molette DIAL pour sélectionner l’option # 1 (« ALPHA ») du menu de configuration ④ Appuyez sur la touche [F/L] pour activer le changement fait à cette option du menu de configuration. ⑤ Appuyez sur la touche [F/L], puis appuyez de nouveau sur la touche [F/L], pour commencer la saisie de l’étiquette. ⑥ Tournez la molette DIAL pour sélectionner le premier chiffre de l’étiquette souhaité. Lorsque vous avez fait votre choix, appuyez momentanément sur la touche [p(MHz)] pour passer au caractère suivant. ⑦ Répétez l’étape précédente pour programmer les autres lettres, chiffres ou symboles de l’étiquette souhaités. Un total de sept caractères peut être utilisé dans la création d’une étiquette. ⑧ Lorsque vous avez programmé une étiquette qui est de moins de 7 caractères de long, appuyez et maintenez la touche [F/L] pendant une seconde pour confirmer l’étiquette (si l’étiquette est exactement 7 caractères de long, vous n’avez pas besoin d’appuyer et de maintenir la touche [F/L]). ⑨ Lorsque vous avez terminé la création de l’étiquette, appuyez sur la touche PTT pour enregistrer l’étiquette et la sortie de fonctionnement normal.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [6(A/N)]. ② Tournez la molette DIAL et sélectionnez « ALPHA ». ③ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal. ④ Pour afficher de nouveau la fréquence, sélectionnez « FREQ » à l’étape ② ci-dessus.
② Appuyez et maintenez la touche [MR/MW(SKIP)] pendant 1/2 seconde, puis tournez la molette DIAL pour sélectionner le canal mémoire à « masquer ». ③ Appuyez sur la touche [F/L]. L’affichage retourne canal mémoire # 1. Si vous tournez la molette DIAL pour sélectionner l’emplacement que vous venez de « masquer », vous remarquerez qu’il est maintenant invisible. ④ Pour démasquer la mémoire cachée, répétez la procédure ci-dessus : appuyez et maintenez la touche [MR/MW(SKIP)] pendant 1/2 seconde, tournez la molette DIAL pour sélectionner le numéro de la mémoire masqué, puis appuyez sur la touche [F/L] pour restaurer les données du canal mémoire.
Aucune fréquence n’est affiché, et seulement « CH.nn » apparaît si vous n’avez pas attribué de nom alphanumérique à une mémoire. Les indicateurs de changement de répéteur et la configuration de tonalités sont affichés dans le mode de mémoire seulement, même si elles ne peuvent pas être modifiées. Voici le procédé à suivre pour activer le mode de mémoire seulement : ① ② ③ Tournez la molette DIAL pour sélectionner « MEM.ONLY ». Appuyez momentanément sur la touche [F/L] pour initialiser la radio Répétez l’étape précédente pour retourner au mode d’opération normal.
Technique de configuration de la reprise de balayage Trois options pour le mode Scan-CV sont disponibles : 5 SEC : Dans ce mode, le balayage s’arrête sur un signal qu’il détecte, et s’arrête pendant 5 secondes. Si vous ne prenez pas de mesure pour désactiver le balayage dans ce délai, le balayage reprend même si les stations sont toujours actives. BUSY : Dans ce mode, le balayage s’arrête sur un signal qu’il détecte. Deux secondes après la fin de la transmission avec une autre station, le balayage reprend. HOLD : Dans ce mode, le balayage s’arrête sur un signal qu’il détecte. Il ne reprend pas automatiquement ; vous devez manuellement relancer le balayage, si vous souhaitez le faire.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 7 (« RESUME ») du menu de configuration. ③ Appuyez sur la touche [F/L] pour activer les changements faits à cette option du mode de configuration. ④ Tournez la molette DIAL pour sélectionner le mode de reprise de balayage désiré. ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal. L’état par défaut de cette option du menu de configuration est « 5 sec ».
① Sélectionnez le mode VFO en appuyant sur la touche [VFO(PRI)], si nécessaire. ② Appuyez et maintenez la touche [p(MHz)] ou [q(MHz)] pendant 1/2 seconde pour commencer le balayage. ③ Si et lorsque le balayage détecte un signal assez fort pour ouvrir le silencieux, le balayage est temporairement interrompu ; le point décimal de la fréquence affichée clignote pendant cette « pause ». ④ Le balayage reprend ensuite en fonction de la configuration de la reprise de balayage sélectionné dans la section précédente.
② Appuyez et maintenez la touche [p(MHz)]/[q(MHz)] pendant 1/2 seconde pour commencer le balayage. ③ Comme avec le balayage VFO, le balayage s’arrête sur tous les signaux détectés qui sont assez fort pour ouvrir le silencieux ; le balayage reprend en fonction de la configuration du mode de reprise de balayage sélectionné précédemment. ④ Pour annuler le balayage, appuyez sur le commutateur PTT.
Ces canaux peuvent être occultés durant le balayage, si vous le souhaitez : ① Réglez la radio sur le mode mémoire en appuyant sur la touche [MR/MW(SKIP)], si nécessaire. ② Tournez la molette DIAL pour sélectionner le canal mémoire à occulter durant le balayage. ③ Appuyez momentanément sur la touche [F/L] (pas pendant plus de 1/2 seconde), puis appuyez (momentanément) sur la touche [MR/MW(SKIP)]. Une petite notation « SKIP » apparaît sur l’écran LCD indiquant que ce canal doit être ignoré lors du balayage. Pour ré-instituer le canal dans la boucle du balayage, répétez les trois étapes ci-dessus (le canal occulté sera, bien entendu, toujours accessible par l’intermédiaire des méthodes de sélection manuelles des canaux en utilisant la molette DIAL en mode MR).
Voici comment procéder : ① Réglez la radio sur le mode VFO en appuyant sur la touche [VFO(PRI)], si nécessaire ② En utilisant les techniques apprises précédemment, stockez (dans l’exemple ci-dessus) 144,300 MHz dans le canal mémoire # L1 (le « L » désigne Lower sous-limite de bande). ③ De même, stockez 146,000 MHz dans le canal mémoire # U1 (le « U » désigne Upper sous-limite de bande). ④ Changez et réglez la radio en mode mémoire en appuyant sur la touche [MR/ MW(SKIP)] une seule fois, puis tournez la molette DIAL pour sélectionner canal mémoire # L1 ⑤ Appuyez sur la touche [MR/MW(SKIP)], l’indicateur « MR » clignote dans sur la gauche de l’écran. ⑥ Vous pouvez maintenant tourner la molette DIAL, ou de commencez le balayage en appuyant sur la touche [p(MHz)] ou [q(MHz)] pendant 1/2 seconde. L’émetteurrécepteur se comporte comme si il est en mode VFO standard, mais l’opération est limitée à la gamme entre les canaux mémoire L1 et U1 Note: Cinq paires de mémoires de limite de bande, étiquetées L1/U1 à L5/U5 sont disponibles.
Le procédé de désactivation de la lumière de balayage est le suivant : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tourner la molette DIAL pour sélectionner l’option # 8 (« SCN LMP ») du mode de configuration. ③ Appuyez sur la touche [F/L] pour activer les changements faits à cette option du mode de configuration.
Le procédé de désactivation de l’alerte sonore de la limite de bande est : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 17 (« EDGE BP ») du mode de configuration. ③ Appuyez sur la touche [F/L] pour activer les changements faits à cette option du mode de configuration. ④ Tournez la molette DIAL pour configurer cette option du menu de configuration sur OFF. ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le paramètre et retourner au mode d’opération normal.
Smart Search spécial, composé de 31 mémoires (15 au-dessus de la fréquence actuelle, 15 en-dessous la fréquence actuelle, plus la fréquence actuelle elle-même). Deux modes de fonctionnement de base pour Smart Search sont disponibles : Dans ce mode, l’émetteur-récepteur balaie la bande courante une fois dans chaque direction à partir de la fréquence actuelle. Tous les canaux où il ya de l’activité sont chargés dans les mémoires Smart Search ; Que l’ensemble des 31 mémoires sont remplies ou pas, la recherche s’arrête au bout d’un balayage dans chaque direction. CONTINUE : Dans ce mode, l’émetteur-récepteur fait un seul passage dans chaque direction avec la recherche One-Shot si tous les 31 canaux ne sont pas remplis après le premier balayage, cependant, la radio continue à balayer jusqu’à ce qu’ils soient tous pourvus. SINGLE :
④ Tournez la molette DIAL pour sélectionner le mode Smart Search désiré (voir cidessus). ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre et retourner au mode d’opération normal.
① Réglez la radio sur le mode VFO. ② Appuyez sur la touche [F/L], puis appuyez sur la touche [8(P2)]*. ③ Appuyez sur la touche [p(MHz)] ou [q(MHz)] pour commencer le balayage Smart Search. ④ Au fur et à mesure que les canaux actifs sont détectés, vous pourrez observer le nombre de canaux « chargés » augmenté dans la fenêtre ordinaire du canal mémoire ⑤ Selon le mode que vous définissez pour le fonctionnement Smart Search (simple ou continue), Smart Search Scan finit par mettre fin, et l’écran LCD retourne au canal mémoire Smart Search 0. ⑥ Pour rappeler les mémoires Smart Search, tournez la molette DIAL pour choisir parmi les mémoires Smart Search. ⑦ Pour retourner au mode d’opération normal, appuyez sur la touche [VFO(PRI)]. * La valeur « par défaut » de la touche [8(P2)] est « Smart Search ». Si vous avez changé la fonction de la touche [8(P2)] à une autre fonction décrite précédemment, le procédé pour le stockage de mémoires Smart Search est le suivant : ① Appuyez sur la touche [F/L] puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 30 (« S SRCH ») du mode de configuration. ③ Appuyez sur la touche [F/L], puis appuyez sur la touche [p(MHz)] ou [q(MHz)] pour commencer le balayage Smart Search.
② Réglez la radio sur le mode VFO ou canal maison en appuyant sur la touche [VFO(PRI)] ou [REV(HM)]. ③ Appuyez momentanément sur la touche [F/L] (pas pendant plus de 1/2 seconde), puis appuyez (momentanément) sur la touche [VFO(PRI)]. Une petite « PRI » apparaît sur l’écran LCD.
① Sauvegardez une fréquence que vous souhaitez utiliser comme canal prioritaire en double veille dans la mémoire « 1. ». ② Réglez la radio sur le mode mémoire en appuyant sur la touche [MR/MW(SKIP)]. ③ Tournez la molette DIAL pour sélectionner le canal sur lequel vous voulez fonctionner, tout en vérifiant périodiquement l’activité sur le canal « 1 » pendant son opération en double veille. ④ Appuyez momentanément sur la touche [F/L] (pas pendant plus de 1/2 seconde), puis appuyez (momentanément) sur la touche [VFO(PRI)]. Une petite notation « PRI » apparaît sur l’écran LCD.
① Appuyez sur la touche [VFO(PRI)] pour passer en mode VFO, si nécessaire. ② Appuyez sur la touche [F/L], puis appuyez et maintenez la touche [VFO(PRI)]. Maintenant, le FT-250E change périodiquement de la fréquence VFO-A à la fréquence VFO-B, tout en contrôlant l’activité de la fréquence VFO-B pour 0,2 seconde. Le clavier à 16 touches du FT-250E permet la composition du numéro DTMF facile pour des raisons de mise à jour (Autopatch) ou le contrôle du répéteur. À part les chiffres numériques [0] à [9], le clavier comprend les touches [‹] et [#], et les touches [A], [B], [C], et [D] souvent utilisées pour le contrôle du répéteur.
② Pendant la transmission, appuyez sur les chiffres voulus sur le clavier. ③ Lorsque vous avez envoyé tous les chiffres désirés, relâchez le commutateur PTT.
également stocker les flux Autopatch à court code d’accès, afin d’éviter d’avoir à les envoyer manuellement. Voici le procédé à suivre pour le stockage du composeur automatique de numéros DTMF : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ② Tournez la molette DIAL pour sélectionner l’option # 28 (« DTMF ») du mode de configuration. ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du menu de configuration. ④ Tournez la molette DIAL pour sélectionner le registre de mémoire DTMF (« d1 » à « d9 ») dans lequel vous souhaitez stocker la série DTMF. ⑤ Appuyez sur la touche [F/L], puis appuyez de nouveau sur la touche [F/L] pour commencer la saisie de la mémoire DTMF dans le registre sélectionné. ⑥ Tournez la molette DIAL pour sélectionner le premier chiffre de l’étiquette souhaité. Lorsque vous avez fait votre choix, appuyez momentanément sur la touche [p(MHz)] pour passer au chiffre suivant. ⑦ Répétez l’étape précédente pour programmer le reste des chiffres du numéro désirés. Un total de 16 chiffres peut être utilisé dans la création de cette étiquette. ⑧ Appuyez sur le commutateur PTT pour sauvegarder le paramètre. Pour stocker d’autres numéros, répétez ce procédé, en utilisant un autre registre mémoire DTMF.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [9(DTMF)] pour activer la fonction de composeur automatique DTMF. L’icône « DTMF » apparaît sur l’écran. ② Appuyez sur le commutateur PTT pour commencer la transmission. ③ Appuyez sur la touche numérique ([1] à [9]) correspondant à la série en mémoire DTMF que vous souhaitez envoyer. Une fois que la série commence, vous pouvez relâchez le commutateur PTT, puisque l’émetteur est « à l’antenne » jusqu’à ce que le signal DTMF est terminée.
(si activé) et l’écran affiche l’indication « IN RNG » au lieu de celle indiquant étant hors de portée « OUT RNG » dans lequel ARTS™ commence. Si vous vous déplacez hors de portée pendant plus d’une minute (quatre interrogations), votre radio détecte qu’aucun signal n’a été reçu, trois bips sonores retentissent et l’affichage revient sur « OUT RNG ». Si vous êtes à nouveau à portée, votre radio émet encore un bip sonore et l’écran changera pour afficher l’indication « IN RNG ». Vous devez résilier ARTS™ afin de retourner au mode d’opération normal. Il s’agit d’un dispositif de sécurité destiné à éviter toute perte accidentelle de contact en raison de changement de canal, etc. Voici comment activer ARTS™ :
① Réglez votre radio et l’autre radio (s) sur le même numéro de code DCS (référez vous à la page 19). ② Appuyez sur la touche [F/L], puis appuyez sur la touche [7(P1)]* pour activer l’opération ARTS™. ③ Appuyez sur la touche [F/L]. Vous pouvez observer l’indication « OUT RNG » s’afficher sur l’écran LCD. L’opération ARTS™ est maintenant commencée. ④ Toutes les 15 secondes, votre radio transmet une « interrogation » à l’autre station. Lorsque cette station répond avec son propre signal d’interrogation ARTS™, l’affichage change et l’indication « IN RNG » pour confirmer que le code d’interrogation de l’autre station a été reçu en réponse au vôtre. ⑤ Appuyez de nouveau sur la touche [F/L] pour quitter l’opération ARTS™ et retourner au mode d’opération normal de l’émetteur-récepteur. *La valeur « par défaut » de la touche [7(P1)] est « ARTS ». Si vous avez changé la fonction de la touche [7(P1)] à une autre fonction décrite précédemment, suivez le procédé suivant pour la configuration de l’opération ARTS™ : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)] pour accéder au mode de configuration. ② Tourner la molette DIAL pour sélectionner l’option # 13 (« ARTS ») du mode de configuration. ③ Appuyez deux fois sur la touche [F/L] pour activer l’opération ARTS™.
② Tourner la molette DIAL pour sélectionner l’option # 15 (« AR ITVL ») du menu de configuration. ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration ④ Tournez la molette DIAL pour sélectionner l’intervalle d’interrogation (15 ou 25 secondes). ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour retourner au mode d’opération normal.
IN RANGE : Les bips sont émis uniquement lorsque la radio confirme d’abord que vous êtes à portée, mais ne reconfirme pas avec des bips par la suite. ALWAYS : chaque fois qu’une transmission d’interrogation est reçue de l’autre station, les bips d’alerte sont émus. ARB OFF : Aucun bip d’alerte n’est émis, vous devez regarder l’écran pour confirmer le statut ARTS™ actuelle Pour configurer le mode d’alerte sonore ARTS™, suivez le procédé suivant : ① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tourner la molette DIAL pour sélectionner l’option # 14 (« ARTS BP ») du menu de configuration. ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration. ④ Tournez la molette DIAL pour sélectionner le mode d’alerte sonore ARTS™ (voir ci-dessus). ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour retourner au mode de configuration normal.
③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration. ④ Appuyez sur la touche [F/L], puis appuyez de nouveau sur la touche [F/L], pour commencer l’entrée des lettres et des numéros de votre indicatif d’appel. ⑤ Tournez la molette DIAL pour sélectionner la première lettre ou numéro de votre indicatif d’appel. Lorsque le caractère correct a été sélectionné, appuyez sur la touche [p(MHz)] pour passer au caractère suivant. ⑥ Répétez l’étape 5 autant de fois nécessaire pour compléter la saisie de votre indicatif d’appel. Remarquez que la barre en biais (– • • – •) est un des caractères disponibles, si vous êtes une station « portative ». ⑦ Lorsque vous avez saisi votre indicatif d’appel complet, appuyez sur la touche [F/L]. ⑧ Appuyez sur la touche PTT pour enregistrer les paramètres et sortir de fonctionnement normal. Remarquez que le « DE » (– • • •) précédant votre indicatif d’appel est déjà programmé, il vous suffit de programmer votre indicatif d’appel, et le « DE » est ajouté au moment de la transmission.
① Appuyez sur la touche [F/L], puis appuyez sur la touche [0(SET)], pour accéder au mode de configuration. ② Tourner la molette DIAL pour sélectionner l’option # 29 (« CW ID ») du mode de configuration. ③ Appuyez sur la touche [F/L] pour permettre le réglage de cette option du mode de configuration. ④ Tournez la molette DIAL pour choisir la fonction ID CW sur ON. ⑤ Lorsque vous avez fait votre choix, appuyez sur le commutateur PTT pour retourner au mode de configuration normal.

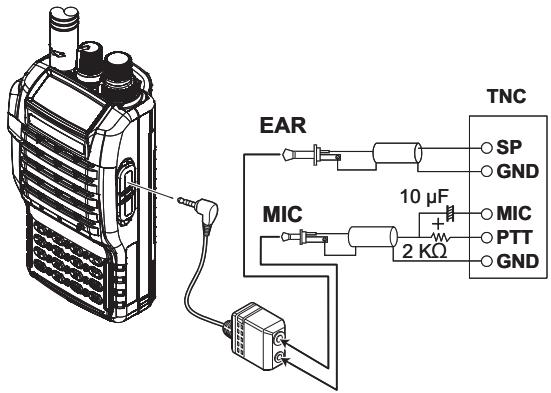

Le niveau audio du récepteur au TNC peut ajustée n utilisant le bouton VOL, tout il est fait avec l’opération vocale. Le niveau d’entrée sur le FT-250E du TNC doit être ajusté sur le côté du TNC ; la tension d’entrée optimale est d’environ 5 mV à 2 kOhms.
① ② Tournez la molette DIAL pour sélectionner « ALL.RST » sur l’écran LCD. Appuyez momentanément sur la touche [F/L] pour initialiser la radio.
① ② Tournez la molette DIAL pour sélectionner « SET.RST » sur l’écran LCD. Appuyez momentanément sur la touche [F/L] pour initialiser la radio.
③ Appuyez et maintenez le commutateur PTT et LAMP tout en allumant la radio. ④ Tournez la molette DIAL pour sélectionner « CLONE ». ⑤ Appuyez la touche [F/L], pour accéder au mode CLONE. « CLONE » apparait sur l’affichage des deux radios lorsque le mode de clonage est activé avec succès. ⑥ Sur la radio de destination, appuyez sur la touche MONI (« SAVING » apparait sur l’écran LCD). ⑦ Appuyez sur le commutateur PTT sur la radio d’origine; « SENDING » apparait sur la radio d’origine, et les données sont transférées. ⑧ Si un problème se manifeste durant le procédé de clonage, « C-ERROR » apparait. Vérifiez le câble de connexion et la tension de batterie et essayez encore une fois. ⑨ Si le transfert de données est effectué avec succès, la radio de destination retourne au mode d’opération normal ; éteignez les deux radios et déconnectez le câble de clonage CT-27. Vous pouvez rallumer les radios et commencez l’opération normal.
② Tournez la molette DIAL pour sélectionner l’option à être réglée. ③ Appuyez momentanément sur la touche [F/L], puis tournez le commutateur DIAL pour régler ou sélectionner le paramètre à régler. ④ Une fois que vous avez fait votre choix, appuyez momentanément sur le commutateur PTT pour sortir du mode de configuration et retournez au mode d’opération normal. Table des matières du mode de configuration Item # Menu Item 1
ON/OFF la pause OFF/200ms/300ms/500ms/ Sélectionne l’intervalle de temps de la batterie du mode de réception (« Sleep » ratio) 1s/2s Activé/Désactivé l’économiseur de batterie de ON/OFF transmission Configure la mise en hors-tension automatique OFF/30min/1h/3h/5h/8h Activé/Désactivé la lumière « BUSY/TX » LED lorsque le silencieux est ouvert ou Durant une ON/OFF transmission Active la fonction ARTS™ – Sélectionne l’option d’alerte sonore durant ON/OFF pendant le réglage Sélectionne le nombre de sonnerie du CTCSS Bell OFF/1/3/5/8/REPEAT Sélectionne la fonction de la touche MONI (placé MON/T-CALL juste en-dessous du commutateur PTT) Sélectionne la fonction de la touche [REV(HM)] REV/HOME Sélectionne le mode d’éclairage du clavier et de KEY/5 SEC/TOGGLE l’écran LCD Configure la période de temps du TOT (Time-Out OFF/1min/2.5min/5min/10min Timer) Activé/Désactivé la fonction de verrouillage du ON/OFF canal occupé Changement de la fréquence d’horloge CPU ON/OFF Sélectionne le mode de tonalité codeur et/ou OFF/TONE/TONE SQL/DCS décodeur Configure la fréquence de tonalité CTCSS 39 standard CTCSS tones Configure le code DCS 104 standard DCS codes Programme le composeur automatique de numéro – DTMF Programme et active l’identificateur CW (utilisé Sélectionne la largeur de la bande d’opération Sélectionne la vitesse d’envoi du composeur automatique de numéro DTMF Sélectionne le temps réponse du composeur automatique de numéro DTMF Programme et active l’identificateur ANI Indication de l’alimentation de tension Activé/Désactivé la fonction qui vous permet d’occulter une mémoire durant le balayage
SINGLE/CONTINUE KEY/DIAL/KEY+DIAL/PTT/ Référez-vous à la page 24 pour plus détails. Option de configuration 2 [ARS] Fonction : Activé/Désactivé la fonction de décalage automatique du répéteur Valeurs disponibles : ON/OFF Default : ON Option de configuration 3 [RPT] Fonction : Configure la direction de décalage du répéteur Valeurs disponibles : −RPT/SIMP/+RPT Default : SIMP Option de configuration 4 [SHIFT] Fonction : Configure l’ampleur du décalage du répéteur. Valeurs disponibles : 0.00 ~ 99.9 MHz Default : 0.6 MHz. Option de configuration 5 [V-SPLIT] Fonction : Sélectionne l’intervalle de temps de la batterie du mode de réception (« Sleep » ratio) Valeurs disponibles : OFF/200ms(1:1)/300ms(1:1.5)/500ms(1:2.5)/1s(1:5)/2s(1:10) Default : 200ms(1:1) Option de configuration 10 [TX SAVE] Référez-vous à la page 33 pour plus de détails. Option de configuration 14 [ARTS BP] Fonction : Sélectionne l’option d’alerte sonore durant l’opération ARTS™ Valeurs disponibles : OFF/INRANGE/ALWAYS Default : INRANGE Option de configuration 15 [AR ITVL] Fonction : Sélectionne l’intervalle de temps entre les interrogations durant l’opération Fonction : Sélectionne le nombre de sonnerie du CTCSS Bell Valeurs disponibles : OFF/1/3/5/8/REPEAT Default : OFF Option de configuration 19 [MON/TCL] Fonction : Sélectionne la fonction de la touche MONI (placé juste en-dessous du commutateur PTT) Valeurs disponibles : MONI/T.CALL Default : T.CALL MONI : L’appui de la touche MONI émet la sonnerie/tonalité su silencieux à être neutralisée, ce qui vous permet d’écouter les signaux faibles (or non-codé) T.CALL : L’appui de la touche MONI active l’impulsion de tonalité de 1750-Hz utilisé pour l’accès du répéteur dans plusieurs pays Option de configuration 20 [REV/HM] Fonction : Sélectionne la fonction de la touche [REV(HM)]. Valeurs disponibles : REV/HOME Default : REV Option de configuration 21 [LMP MOD] Fonction : Sélectionne le mode d’éclairage du clavier et de l’écran LCD. Valeurs disponibles : KEY/5SEC/TOGGLE Default : KEY Option de configuration 22 [TOT] Fonction : Configure la période de temps du TOT (Time-Out Timer). Valeurs disponibles : OFF/1 min/2.5 min/5 min/10 min Default : OFF Option de configuration 23 [BCLO] Fonction : Activé/Désactivé la fonction de verrouillage du canal occupé. Valeurs disponibles : ON/OFF Default : OFF Option de configuration 24 [CLK SFT] Fonction : Changement de la fréquence d’horloge CPU. Valeurs disponibles : ON/OFF Default : OFF Cette fonction est uniquement utilisée pour disposer d’une fausse réponse « birdie » si une est détectée sur la fréquence désirée.
Référez-vous à la page 32 pour plus de détails. Option de configuration 29 [CW ID] Fonction : Programme et active l’identificateur CW (utilisé pendant l’opération ARTS). Référez-vous à la page 35 pour plus de détails. Option de configuration 30 [S SRCH] Fonction : Active la fonction Smart Search. Référez-vous à la page 30 pour plus de détails. Option de configuration 31 [SMT MOD] Fonction : Sélectionne le mode de balayage Smart Search. Valeurs disponibles : SINGLE/CONT Default : SINGLE SINGLE :
Valeurs disponibles : KEY/DIAL/K+D(KEY+DIAL)/PTT/K+P(KEY+PTT)/ D+P(DIAL+PTT)/ALL Default : KEY Option de configuration 33 [NAR/WID] Fonction : Sélectionne la largeur de la bande d’opération. Valeurs disponibles : NARROW/WIDE Default : WIDE Option de configuration 34 [DTMF SP] Fonction : Sélectionne la vitesse d’envoi du composeur automatique de numéro DTMF Valeurs disponibles : 50 ms/100 ms Default : 50 ms (High speed) Option de configuration 35 [DT DLY] Fonction : Sélectionne le temps réponse du composeur automatique de numéro DTMF Valeurs disponibles : 450 ms/750 ms Default : 450 ms Option de configuration 36 [ANI] Fonction : Programme et active l’identificateur ANI Référez-vous à la page 16 pour plus de détails. Option de configuration 37 [BATT] Fonction : Indication de l’alimentation de tension. Dans ce mode, appuyez sur la touche [F/L], puis appuyez sur le commutateur PTT pour sauvegarder le nouveau paramètre er retourner au mode d’opération normal. Option de configuration 38 [SKIP] Fonction : Activé/Désactivé la fonction qui vous permet d’occulter une mémoire durant le balayage Valeurs disponibles : ON/OFF Default : OFF (Le balayage s’arrête lorsque le canal est occupé)
Les produits electriques et electroniques doivent etre recycles a un centre de traitement ou ils seront tries. En Europe contactez votre fournisseur ou distributeur pour les informations concernant la collecte de ceux ci.
