EL-546X & EL-546V,MV - Calculatrice SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Calculatrice scientifique
Marque	SHARP
Modèle	EL-546X & EL-546V,MV
Affichage	LCD 10+2 chiffres (mantisse + exposant)
Alimentation	Pile solaire + pile bouton CR2032
Dimensions	165 x 80 x 15 mm
Poids	95 g
Nombre de fonctions	419 fonctions intégrées
Fonctions principales	Calculs scientifiques, statistiques, trigonométrie, logarithmes, exponentielles, racines, puissances, factorielle, nombres complexes, conversions d'unités, constantes physiques
Modes de calcul	Normal, stat, deg/rad/grad, fraction, base N, etc.
Mémoire	Mémoire de base (M), 10 mémoires indépendantes (A-J), historique des calculs
Alimentation de secours	Pile bouton CR2032
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, aux températures extrêmes ou aux chocs violents.
Pièces détachées et réparabilité	Piles (CR2032), couvercle arrière. Réparation par centre agréé.
Informations générales	Garantie constructeur 2 ans. Notice disponible en ligne.

FOIRE AUX QUESTIONS - EL-546X & EL-546V,MV SHARP

Comment allumer la calculatrice ?

Appuyez sur la touche ON. Si l'écran reste vide, vérifiez la pile solaire ou remplacez la pile de secours.

Comment changer la pile bouton ?

Retournez la calculatrice, ouvrez le couvercle du compartiment à piles, retirez la pile usagée (type CR2032) et insérez la neuve en respectant la polarité.

Comment effectuer un calcul de base ?

Utilisez les touches numériques pour entrer les nombres, puis les touches d'opération (+, -, ×, ÷) et enfin = pour obtenir le résultat.

Comment utiliser les fonctions trigonométriques ?

Assurez-vous d'être en mode DEG, RAD ou GRAD via la touche DRG. Ensuite, entrez l'angle puis appuyez sur sin, cos ou tan.

Comment passer en mode statistique ?

Appuyez sur MODE puis sélectionnez STAT. Utilisez DATA pour entrer les valeurs. Les fonctions statistiques (moyenne, écart-type) sont accessibles via 2ndF ou ALPHA.

Comment effacer la mémoire ?

Appuyez sur 2ndF puis MCL (Memory Clear). Pour effacer un registre spécifique, utilisez STO ou RCL suivi de la lettre.

Que faire si l'écran est faible ou illisible ?

Vérifiez que la cellule solaire reçoit suffisamment de lumière. Si l'écran reste faible, remplacez la pile de secours CR2032. Évitez l'exposition directe au soleil prolongée.

Comment effectuer une conversion d'unités ?

Utilisez la touche CONV ou 2ndF CONV. Choisissez la catégorie (longueur, masse, etc.) puis la conversion souhaitée. Entrez la valeur et appuyez sur =.

Comment réinitialiser la calculatrice ?

Retirez la pile de secours pendant quelques secondes ou utilisez un objet pointu pour appuyer sur le bouton RESET situé à l'arrière (si présent). Attention, cela efface toutes les mémoires.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement sur le site notice-facile.com ou sur le site officiel de SHARP. Vous pouvez également scanner le code QR sur l'emballage.

MODE D'EMPLOI EL-546X & EL-546V,MV SHARP

IBM est une marque déposée par International Business Machines Corporation. Windows et Microsoft Word sont des marques déposées par Microsoft Corporation.

Les noms de société et les noms de produits sont des marques qui peuvent avoir fait l'objet d'un dépôt par leur propriétaire.

Nous vous remercions d'avoir choisi ce produit.

Il vous est fourni dans la mesure où vous acceptez suivants ; veuillez en prendre connaissance avant d'employer le produit.

Nous estimerons que vous avez donné votre accord sur dès lors que vous procéderez à la mise en œuvre du logiciel qui accompagne le produit.

Termes et conditions d'emploi

Sharp Corporation (ci-après désignée "la Compagnie") vous accorde le droit non exclusif d'utiliser le produit "CE-LK2", selon les termes et conditions qui suivent. De votre côté, vous acceptez ces termes et conditions lorsque vous mettez en œuvre le logiciel qui accompagne le produit.

• Vous ne devez installer le logiciel que sur un seul ordinateur personnel.
• Vous n'avez le droit d'effectuer qu'une seule copie du logiciel, quel que soit le support, et uniquement à des fins de sauvegarde.
• Vous ne devez pas copier tout ou partie du mode d'emploi sans autorisation.
• La Compagnie ne peut être tenue responsable vis-à-vis de qui que ce soit de l'emploi incorrect du produit et de ses accessoires, ni des dommages ou anomalies de fonctionnement qui pourraient résulter de leur usage.
• Le produit et ses accessoires peuvent par ailleurs être modifiés sans avis préalable à des fins d'amélioration.

Remarque

• Tous les modèles mentionnés dans ce mode d'emploi ne sont pas disponibles dans certains pays.
• Les illustrations et les icônes de ce mode d'emploi peuvent être différentes de la réalité.
• "EL-96xx" concerne les modèles EL-9600, EL-9600c et EL-9650.

Pour commencer

Quelles fonctions sont assurées par PC LINK ? 46 Vérification des accessoires fournis 46 Exigences système 47 Mise en œuvre de PC LINK 47 Raccordement des appareils EL-9900 à un ordinateur personnel 48

Utilisation de PC Link 49

Fichiers que PC LINK peut traiter 49 Démarrage et abandon de PC LINK 50 Création et sauvegarde d'un programme 50 Émission, réception et copie de secours des programmes et données 51 Ouverture d'un fichier après sauvegarde 53 Utilisation des fonctions de révision 54 Sauvegarde et impression du contenu de la page de révision 57 Saisie d'écran 58 Copie d'écran dans un fichier Microsoft Word 59 (avec "EL-9900 Screen Capture Tool") Grouper et dégrouper des fichiers 60 Conversion d'un fichier 61

Annexe 62

Tableau de conversion des symboles spéciaux en caractères de fichier TXT.

En présence d'une situation anormale

Quelles fonctions sont assurées par PC Link ?

• Création et révision sur ordinateur personnel de programmes pour les appareils EL-9900. Réception et sauvegarde provenant des appareils EL-9900.
• Copie de secours de tout le contenu de la mémoire des appareils EL-9900. Émission vers les appareils EL-9900.
• Chargement des données image des appareils EL-9900.
• Copie d'écran dans un fichier Microsoft Word®. Conversion de fichiers programme et données en fichiers texte.

Conversion de fichiers texte en fichiers programme. Impres .

Ce mode d'emploi est destiné aux utilisateurs qui connaissent les manières d'employer les appareils EL-9900 et un ordinateur personnel.

Veuillez également vous reporter au mode d'emploi de l'ordinateur.

Vérification des accessoires fournis

Après votre achat, assurez-vous que les accessoires mentionnés ci-dessous vous ont bien été fournis.

• CD-ROM pour ordinateur IBM PC ou compatible 1, câble de communication 1, mode d'emploi (le présent document) 1.

Exigences système

• Ordinateur personnel 100% compatible IBM PC.
• Deuxième Édition/2000 Professional/Me/XP
• Pentium® 150 MHz ou mieux pour . Pentium® 200 MHz ou mieux pour Microsoft® Windows® 2000 Professional/Me. Pentium® ou Celeron® 300 MHz ou mieux . 30 Mo disponibles sur le disque dur.
• 64 Mo de mémoire vive ème édition/2000 Professional/Me/XP. 128 Mo de mémoire vive pour Microsoft® Windows® XP. Lecteur de CD-ROM.
• Un port série disponible
• Souris ou dispositif de pointage équivalent
• Microsoft® Word® 2000/XP est requis pour l'installation de l'outil "EL-9900 Screen Capture Tool for Microsoft® Word® 2000/XP".

Installation du logiciel PC LINK

1. Démarrez Windows.
2. Introduisez le CD-ROM fourni dans le lecteur de CD-ROM.
3. Cliquez sur Démarrer puis sur Exécuter.
4. Tapez "Setup" suivi du chemin menant au support du programme de mise en œuvre.

Par exemple, tapez "D:\setup".

1. Cliquez sur le bouton OK.

La fenêtre de mise en œuvre s'ouvre puis diverses instructions s'affichent à l'écran.

Si vous n'utilisez pas Microsoft Word® :

Lors de l'opération Select Components, supprimez la coche dans la case "EL-9900 Screen Capture Tool". Dans le cas où cette fonction doit être installée plus tard, réinstallez CE-LK2 également à ce moment.

Après achèvement de l'installation, le dossier SHARP PC-LINK for EL-9900 est ajouté au dossier Programmes du menu Démarrer.

REMARQUE : Avant la désinstallation du logiciel, quittez Microsoft Word®.

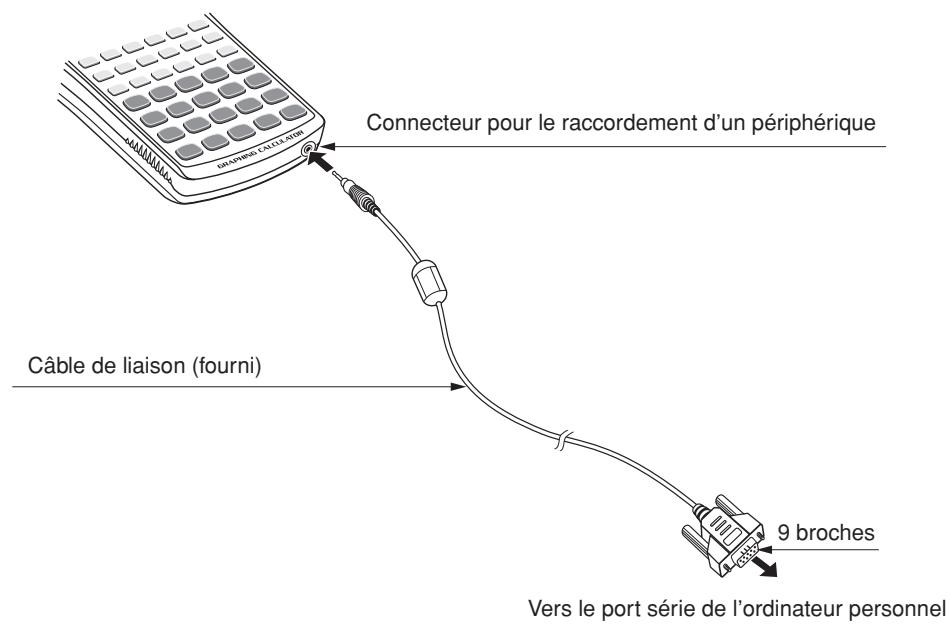

Raccordement des appareils EL-9900 à un ordinateur personnel

Reliez la calculatrice EL-9900 à l'ordinateur personnel au moyen du câble de liaison fourni.

REMARQUE : Enoncez soigneusement tous les connecteurs et assurez-vous qu'ils ne puissent pas être débranchés en les tirant légèrement. Serrez également les vis de fixation.

1. Mettez hors tension la calculatrice EL-9900 et l'ordinateur personnel.
2. Reliez une extrémité du câble de liaison fourni au connecteur de périphérique (port de communication) à la base de la calculatrice EL-9900, et l'autre extrémité au port série de l'ordinateur personnel.

Fichiers que PC Link peut traiter

PC LINK est en mesure de traiter les fichiers figurant dans le tableau ci-dessous.

Nature du fichier	Nom de fichier sur l'ordinateur personnel	Extension
		EL-9900	EL-9400	EL-9450	EL-96xx
Secours	backup	g4b	g3b	g5b	g2b
Groupe	Qualconque (Initialement: Group)	g4g	g3g	g5g	g2g
Base de données graphiques	g_data1 à g_data9, g_data0	g4d	g3d	g5d	g2d
Équation graphique	y1 à y9, y0 / x1t à x6t / y1t à y6t / [r1 à r6 / u / v / w]← Pour EL-96xx/9900 seulement	g4y	g3y	g5y	g2y
Résolution d'équation	Mème nom que sur la calculatrice	g4e	-	-	g2e
Image	pict1 à pict9, pict0	g4i	g3i	g5i	g2i
Liste	I1 à I6	g4l	g3l	g5l	g2l
Base de données de liste	I_data1 à I_data9, I_data0	g4n	g3n	g5n	g2n
Matrice	mat_a à mat_j	g4m	-	-	g2m
Programme	Qualconque	g4p	g3p	g5p	g2p
Diaporama	Mème nom que sur la calculatrice	g4s	-	g5s	g2s
Configuration de tableau	tblsetup	g4t	g3t	g5t	g2t
Configuration de fenêtre	winsetup	g4w	g3w	g5w	g2w
Variables de données	variable	g4v	g3v	g5v	g2v
Zoom	zoom	g4z	g3z	g5z	g2z
Texte	Qualconque	txt	←	←	←
Format d'image avec adresse	Qualconque	tif	←	←	←
Adressé par point	Qualconque	bmp	←	←	←

REMARQUE : Un certain soin est requis lors de l'attribution des variables d'un calcul intégral, car les modèles EL-9400/9450/9600 traitent les variables différemment du modèle EL-9900. (La tolérance n'est pas attribuée aux modèles EL-9400/9450/9600 ; le nombre de divisions est attribué en lieu et place.)

Démarrage de PC Link

Cliquez sur Démarrer → Programmes → SHARP PC-LINK for EL-9900 → SHARP CE-LK2 pour lancer PC LINK.

La barre de menu et les icônes s'affichent dans la partie supérieure de la fenêtre.

Abandon de PC Link

Choisissez l'option Exit que vous propose le menu File, ou bien cliquez deux fois sur le bouton CLOSE qui se trouve dans le coin supérieur gauche.

REMARQUE : Si la communication n'est pas établie, vérifiez les réglages du port (COM) ainsi que le câble de liaison. Si ces opérations ne donnent pas satisfaction, désactivez l'action du Gestionnaire d'alimentation et de l'économiseur d'écran. (Pour de plus amples détails, consultez le fichier Readme.txt)

Création d'un programme

REMARQUE : Seuls des programmes peuvent être créés.

1. Choisissez l'option New que vous propose le menu File. La page de création ou de révision s'affiche.
2. En regard du champ Title, tapez le nom du programme.
3. T (Pour de plus amples détails sur la manière de taper un programme, reportez-vous à la page 54, "Utilisation des fonctions de révision".)

Sauvegarde d'un programme

1. Choisissez l'option "Save As..." que vous propose le menu "File". La page "Save As" s'affiche.
2. Précisez le type d'unité et le dossier. Tapez le nom du fichier et son extension. L'extension dépend de la calculatrice.
3. Cliquez sur le bouton OK. Le programme créé est sauve
4. Les caractères alphanumériqu ériques est transmis à l'EL-9900, la désignation de fichier pourrait changer.

Émission, réception et copie de secours des programmes et données

(1) Les programmes et les données provenant des appareils EL-9900 peuvent être sauvegardés sous forme de fichier. Inversement, le contenu d'un fichier peut être adressé aux appareils EL-9900. (2) Les données que contiennent les appareils EL-9900 peuvent être sauvegardées sous la forme d'un fichier. Pareillement, le fichier peut être chargé dans les appareils EL-9900.

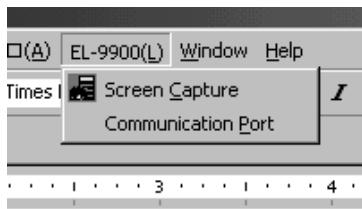

Choix d'un port de communication

Vous devez choisir un port de communication.

Pour cela, vous devez connaître le port sur lequel est branché l'adaptateur de l'ordinateur personnel.

1. Choisissez l'option Communication Port que vous propose le menu Link. Une liste de ports de communication s'affiche.
2. Cliquez sur le port que vous désirez utiliser.

2. Émission ou réception de programmes ou de données

Les programmes et les données provenant des appareils EL-9900 peuvent être sauvegardés sous forme de fichier. Inversement, le contenu d'un fichier peut être adressé aux appareils EL-9900.

Réception de programmes ou données en provenance des appareils EL-9900 à sauvegarder sous forme de fichiers

1. Mettez sous tension l'appareil EL-9900.
2. Choisissez l'option "Receive..." que vous propose le menu "Link".

La page "Receive Files" s'affiche.

1. Précisez le type d'unité et le dossier. Choisissez, sur la liste, le fichier que vous souhaitez recevoir ; enfin, cliquez sur le bouton Select.

Le nom du fichier choisi est affiché dans la colonne prévue pour cela.

1. Cliquez sur le bouton OK. La page de réception s'affiche sur l'écran de l'ordinateur et la réception commence.
2. Lorsque la réception est terminée, la page initiale se trouve à nouveau rétable.
3. Si un fichier stocké avec une désignation de fichier comprenant des caractères non
4. Si le fichier Résolution d'équation et le f éder à tous les fichiers, veuillez enregistrer chaque fichier sous un nom différent dans EL-9900.

Émission d'un fichier vers les appareils EL-9900

REMARQUE : Les fichiers groupés, les fichiers texte, les fichiers TIFF et les fichiers adressés par point ne peuvent pas être émis vers les appareils EL-9900.

1. Mettez sous tension l'appareil EL-9900.
2. Choisissez l'option "Send..." proposée par le menu "Link". La page "Send Files" s'affiche.
3. Précisez le dossier, puis choisissez sur la liste le fichier que vous souhaitez émettre ; enfin, cliquez sur le bouton Select. Le nom du fichier choisi est affiché dans la colonne prévue à cet effet.
4. Cliquez sur le bouton OK. La page d'émission s'affiche sur l'écran de l'ordinateur personnel et l'émission commence.
5. Lorsque la réception est terminée, la page initiale se trouve à nouveau rétablie.

Copie de secours

Toutes les données que contient la mémoire des appareils EL-9900 peuvent être transférées sur le disque dur de l'ordinateur personnel ; inversement, ces données peuvent être rechargées dans la mémoire des appareils EL-9900.

Copie de secours de toutes les données

1. Mettez sous tension les appareils EL-9900.
2. Choisissez l'option "Receive..." que vous propose le menu Link. La page "Receive Files" s'affiche.
3. Précisez le type d'unité et le dossier. Choisissez, sur la liste, "backup.g4b" ; enfin, cliquez sur le bouton Select. "backup.g4b" est affiché dans la colonne prévue à cet effet.
4. Cliquez sur le bouton OK. La page de réception s'affiche sur l'écran de l'ordinateur personnel, la réception commence et toutes les données que contient la calculatrice EL-9900 sont sauvegardées.

Chargement dans la mémoire des appareils EL-9900

REMARQUE : Cette opération débute par l'effacement complet de tout le contenu de la mémoire des appareils EL-9900.

Procédez aux opérations de cette page, "(2) Émission d'un fichier vers la calculatrice EL-9900" pour adresser le fichier de secours (backup.g4b) à la calculatrice EL-9900.

Ouverture d'un fichier après sauvegarde

Vous désirez afficher le contenu du fichier (ouvrir le fichier) afin de l'imprimer ou de le réviser.

Affichage du contenu d'un fichier

REMARQUE : Les fichiers de secours, les fichiers GDB, les fichiers d'équation graphique, les fichiers de résolution d'équation et les fichiers TIFF ne peuvent pas être affichés.

Autrement dit, ces fichiers ne peuvent pas être ouverts.

1. Choisissez l'option Open... que vous propose le menu File. La page "Open File" s'affiche.
2. Précisez le dossier, puis choisissez sur la liste le fichier que vous souhaitez afficher.
3. Cliquez sur le bouton OK.

Le contenu du fichier s'affiche.

Impression d'un fichier

REMARQUE : Les fichiers de secours, les fichiers groupés, les fichiers GDB, les fichiers d'équation graphique, les fichiers de résolution d'équation et les fichiers TIFF ne peuvent pas être imprimés.

1. Affichez le fichier sur l'écran.
2. Choisissez l'option Print... que vous propose le menu File.

La page d'impression du fichier s'affiche.

1. Le cas échéant, précisez les données à imprimer et le nombre de copies.
2. Cliquez sur le bouton OK.

La page d'exécution d'impression s'affiche et les données affichées s'impriment.

Utilisation des fonctions de révision

REMARQUE : Les fichiers que vous pouvez réviser au moyen des fonctions prévues à cet effet sont : les fichiers de liste, les fichiers de base de données de liste, les fichiers de matrices, les fichiers de programmes, les fichiers de configuration de tableau, les fichiers de configuration de fenêtre, les fichiers de variables de données et les fichiers zoom.

Les fonctions de révision permettent de créer des programmes pour les appareils EL9900 et de modifier le contenu de fichiers qui ont déjà fait l'objet d'une sauvegarde.

Introduction des instructions, chaînes de caractères et valeurs sur la page de révision

Trois moyens sont à votre disposition pour introduire des instructions, des des valeurs.

• Clavier de l'appareil Table des fonctions
• Clavier de l'appareil

Frappe à partir de l'image du clavier

Affichez le clavier sur la page de révision de la calculatrice puis introduisez les données requises, par exemple des instructions.

1. Choisissez l'option Key Board que vous propose le menu View.

Le clavier de la calculatrice s'affiche.

1. Amenez le curseur sur la touche du clavier que vous désirez utiliser puis cliquez.

La valeur correspondante de la touche s'inscrit à l'emplacement qu'occupe le curseur sur la page de révision.

• Dans le cas de certaines options telles que "STAT PLOT", "ZOOM" et "CALC", la catégorie secondaire et les suivantes sont affichées. Dans ce cas, choisissez l'option dans la partie gauche (la catégorie secondaire) pour afficher la partie droite (la catégorie suivante), puis placez le curseur sur l'option de droite à sélectionner et cliquez deux fois.

Utilisation du tableau des fonctions

Le tableau des fonctions est une liste qui regroupe les divers paramètres et fonctions possibles, et sur laquelle vous pouvez opérer une sélection.

1. Sur le menu Func Table, choisissez un poste de la liste principale.

Si vous choisissez Key Pad et Func All, vous obtenez l'affichage d'une liste secondaire.

Si vous choisissez autre chose que respectivement l'affichage d'une liste secondaire ou d'une liste tertiaire.

1. Effectuez l'une des opérations suivantes pour introduire, sur la page de révision et à l'emplacement qu'occupe le curseur, le paramètre ou la fonction choisis sur une liste.

Si seule la liste secondaire est affichée, amenez le curseur sur le poste dont vous avez besoin puis cliquez deux fois.

Si la liste secondaire et la liste tertiaire sont affichées, choisissez le poste à gauche (liste secondaire) de manière à afficher les postes à droite (liste tertiaire), puis choisissez le poste sur cette liste en cliquant deux fois.

Frappe au clavier de l'ordinateur personnel

Tapez directement sur le les paramètres ou les fonctions requis.

Découper une chaîne de caractères

1. Choisissez la chaîne de caractères qui doit être découpée.
2. Choisissez l'option Cut que vous propose le menu Edit.

La chaîne de caractères est découpée et placée dans le presse-papiers.

Copier une chaîne de caractères

1. Choisissez la chaîne de caractères qui doit être copiée.
2. Choisissez l'option Copy que vous propose le menu Edit.

La chaîne de caractères sélectionnée est copiée et la copie est placée dans le presse-papiers.

Effacement d'une chaîne de caractères

1. Choisissez la chaîne de caractères qui doit être effacée.
2. Choisissez l'option Delete que vous propose le menu Edit, ou bien appuyez sur la touche DEL du clavier de l'ordinateur personnel.
3. Si vousCHOISSEZ l'option Select All que vous propose le menu Edit, c'est l'ensemble de la page de révision qui est sélectionné.

Coller sur la page de révision ce qui est sous le presse-papiers

Ce que vous avez rangé sous le presse-papiers, soit par l'opération "Découper une chaîne de caractères", soit par l'opération "Copier une chaîne de caractères", peut être collé e le curseur.

• Choisissez l'option Paste du menu Edit pour coller, e le curseur sur la page de révision, ce que vous avez rangé sous le presse-papiers.

Rechercher une chaîne de caractères

1. Choisissez l'option Find... que vous propose le menu Edit.

La page de recherche s'affiche.

1. Tapez la chaîne de caractères à rechercher.

Le cas échéant, précisez si une différence doit être faite entre les majuscules et les minuscules.

1. Cliquez sur le bouton Find Next.

Le curseur se place sur la chaîne de caractères.

Remplacer une chaîne de caractères

1. Choisissez l'option Replace... que vous propose le menu Edit.

La page de recherche s'affiche.

1. Tapez la chaîne de caractères à rechercher puis la chaîne de caractères devant la remplacer.

Le cas échéant, précisez si une différence doit être faite entre les majuscules et les minuscules.

1. Cliquez sur le bouton Find Next.

Le curseur se place sur la chaîne de caractères.

1. Effectuez l'une des opérations suivantes :

Cliquez sur le bouton Find Next pour localiser la chaîne suivante sans modifier la chaîne actuelle.

pour trouver la chaîne de caractères identique suivante et la remplacer après avoir remplacé la présente.

All pour remplacer toutes les chaînes de caractères identiques sans vérification individuelle.

• Pour rétablir la situation précédant immédiatement une opération (par exemple, en cas d'erreur), CHOISISSEZ l'option Undo que vous propose le menu Edit.

Sauvegarde sous le même nom

REMARQUE : Les fichiers programmes peuvent être écrasés.

• Lorsque les révisions sont terminées, CHOISISSEZ l'option Save que vous propose le menu File.

Le fichier est sauvegardé sous le même nom.

Sauvegarde sous un autre nom

REMARQUE : Les fichiers de liste, les fichiers de liste DB, les fichiers de matrices, les fichiers de table de configuration, les fichiers de configuration Windows, les fichiers de variable et les fichiers zoom, qui peuvent être révisés grâce aux fonctions prévues pour cela, ne peuvent être sauvegardés que comme des fichiers texte.

Lorsqu'un fichier est sauvegardé sous forme d'un fichier texte, les caractères spéciaux sont placés entre deux @.

(Pour de plus amples détails concernant les symboles spéciaux, reportez-vous au tableau de la page 62, "Tableau de conversion des symboles spéciaux en caractères de fichier TXT".)

• Les caractères alphanuméri ortant des caractères non-alphanumériques est transmis à l'EL-9900, la désignation de fichier pourrait changer.
• Lorsque les révisions sont terminées, CHOIS

La page "Save As" s'affiche.

1. Precisez le dossier puis tapez le nom du fichier et l'extension convenable.
2. Cliquez sur le bouton OK.

Le fichier est sauvegardé sous la forme d'un fichier qui présente les caractéristiques mentionnées au cours de l'opération 2.

Impression

Procédez aux opérations du paragraphe "2 Impression d'un fichier" de la page 53, en commençant par l'opération 2, puis imprimez le contenu de l'écran.

Saisie d'écran

La saisie d'écran permet de charger sur l'ordinateur personnel les données de l'image affichée sur les appareils EL-9900.

Choix d'un port de communication

Procédez aux opérations du paragraphe " " de la page 51, en commençant par l'opération 1, de manière à choisir ce port.

Chargement des données image

Chargez les données de l'image affichée sur les appareils EL-9900.

1. Affichez sur l'appareil EL-9900 l'image à charger.
2. Choisissez l'option Screen Capture proposée par le menu Link. La page de chargement des données image s'affiche à l'écran.
3. Après la fin du chargement, les données de l'image sont affichées sur la page Screen Image.

3 Sauvegarde et impression des données image

Les données image peuvent être sauvegardées sous la forme d'un fichier puis imprimées à l'aide d'une imprimante reliée à l'ordinateur personnel.

Sauvegarde

1. Chargez les données de l'image.
2. Sélectionnez "Save As..." dans le menu "File". La page "Save As" s'affiche.
3. Précisez l'unité et le dossier, puis tapez le nom du fichier avec l'extension "tif" ou "bmp".
4. Cliquez sur le bouton OK.

Impression

1. Ouvrez l'image ou chargez ses données.
2. Le cas échéant, précisez le pourcentage d'impression de l'image.
3. Sélectionnez Print... dans le menu File.

La page Print Setting s'affiche.

1. Le cas échéant, précisez les options telles que l'étendue et le nombre de copies.
2. Cliquez sur le bouton OK.

La page Print Run s'affiche et le contenu de l'écran est imprimé.

Copie d'écran dans un fichier Microsoft Word®

L'installation de "EL-9900 Screen Capture Tool" vous permet de copier directement l'image de la calculatrice EL-9900 .

1 Définition du port de communication

1. Assurez-vous que l'ordinateur personnel et la calculatrice EL-9900 sont reliés par le câble de liaison fourni.
2. Démarrez Microsoft Word® puis sélectionnez Communication Port sur la barre de menu de la calculatrice EL-9900. La boîte de dialogue de définition du port de communication s'ouvre.
3. Sélectionnez le port que vous désirez utiliser, ou bien sélectionnez Auto, puis cliquez sur le bouton OK.

Copie d'écran dans un fichier Microsoft Word®

1. Ouvrez le document Microsoft Word.
2. Placez le curseur à l'endroit où doit être insérée l'image.
3. Cliquez sur l'icône de copie d'écran du menu Tool ou bien sélectionnez Screen Capture sur la barre de menu de la calculatrice EL-9900.

L'image saisie (bmp) est insérée à l'emplacement du curseur.

Grouper (fusionner plusieurs fichiers de manière à n'en former qu'un seul)

Vous avez la possibilité de créer un fichier de groupe en associant des fichiers qui n'ont aucun point commun, ou bien en associant des fichiers qui ont un point commun.

1. Choisissez l'option Group Files... que vous propose le menu Tools. La page de sélection des fichiers à grouper s'affiche.
2. Précisez le type de fichier, le répertoire et l'unité. Choisissez le fichier à fusionner dans la liste des fichiers puis cliquez sur le bouton Select. Le nom du fichier apparaît dans la colonne File Selected. Répétez les mêmes opérations pour sélectionner les autres fichiers à fusionner.
3. Lorsque vous avez terminé la sélection des fichiers à fusionner, cliquez sur le bouton OK. La page de sauvegarde s'affiche.
4. Procédez aux opérations du paragraphe "2 Sauvegarde sous un autre nom" de la page 57, en commençant par l'opération 2, pour obtenir la sauvegarde de ce groupe de fichiers.

Dégroupage (Séparation des fichiers formant un groupe)

1. Choisissez l'option "Ungroup Files..." que vous propose le menu Tools.

La page de sélection des fichiers du groupe à séparer s'affiche.

1. Précisez le type de fichier, le dossier et l'unité. Choisissez le groupe de fichiers à séparer dans la liste des fichiers, puis cliquez sur le bouton OK.

La page de sélection de dossier et d'unité, qui permet la sauvegarde des fichiers individuels après leur séparation, s'affiche.

1. Précisez le dossier et l'unité, puis cliquez sur le bouton OK.

Le groupe de fichiers choisi au cours de l'opération 2 est séparé en fichiers individuels qui sont sauvegardés selon les conditions précisées au cours de l'opération 3.

Conversion d'un programme et de divers fichiers de données en un fichier texte

REMARQUE : Les fichiers suivants sont convertis en fichiers texte : les fichiers de liste, les fichiers de liste DB, les fichiers de matrices, les fichiers de table de configuration, les fichiers de configuration Windows, les fichiers de variable et les fichiers zoom. Lors de la conversion en fichier texte, les symboles spéciaux sont convertis avec des @. (Pour de plus amples détails concernant les symboles spéciaux, reportez-vous à la page 62, "Tableau de conversion des symboles spéciaux en caractères de fichier TXT".)

1. Ouvrez ou affichez sur l'écran le fichier qui doit être converti en fichier texte.
2. Procédez aux opérations commençant en 1 ou "2 Sauvegarde sous un autre nom" de la page 57, mais tapez "txt" comme extension.

Conversion d'un fichier texte programme en fichier programme

Les fichiers texte programme peuvent être convertis en fichiers programme qui peuvent être envoyés à la calculatrice EL-9900.

1. Ouvrez ou affichez sur l'écran le fichier texte programme qui doit être converti en fichier programme.
2. Procédez aux opérations commençant en 1 ou "2 Sauvegarde sous un autre nom" de la page 57, mais tapez "g4p" comme extension pour la calculatrice EL-9900.

Tableau de conversion des symboles spéciaux en caractères de fichier TXT

Après conversion en fichier TXT, les caractères sont placés entre deux @ (@...@).

Caractère	Conversion TXT	Caractère	Conversion TXT
0	0	≥	>=
1	1	≤	<=
2	2	×	×
3	3	-	frac
4	4	P	Per
5	5	C	Com
6	6	2	^2
7	7	-1	^-1
8	8	3	^3
9	9	⇒	sto
a	a	√	root
b	b	10	10
c	c	Σ	SIGMA
d	d	∫	integral
e	e	N	N
r	r	σ	sigma
R	R	χ	chi
g	grad	F	stat_F
n	n	□	box
E	EE	+	cross
(-)	-	.	dot
°	deg	→	->
r	rad	4	^4
i	i	b	^b
∠	complex_angle	\(\sqcup\)	unit
θ	theta	int ÷	intdiv
T	T
π	pi
p̂	p_hat
x̄	x_mean
ȳ	y_mean
≠	not_=

Les caractères en regard desquels se trouve une partie ombrée sont en gras.

En présence d'une situation anormale

En cas d'exposition de l'appareil à un champ électrique puissant, ou encore à un choc, tandis qu'il est en fonctionnement, une anomalie peut se produire et parfois toutes les touches, y compris la touche ON de la calculatrice connectée, deviennent inopérantes. En ce cas, reprenez la mise en service de l'appareil depuis le début ou bien réinitialisez la calculatrice en procédant comme il est dit ci-dessous. Reportez-vous au mode d'emploi de la calculatrice EL-9900.

Comment effectuer la réinitialisation

1. Au dos de la calculatrice, poussez la languette vers le bas pour ouvrir le couvercle du logement des piles.
2. Replacez le couvercle et assurez-vous de son maintien.
3. e message de confirmation s'affiche.

1. Pour conserver le contenu de la mémoire : a page initiale est rétablie.
2. Pour effacer le contenu de la mémoire : Appuyez sur la touche CL tandis que le message ci-dessus est affiché. Le contenu de la mémoire est effacé et le message suivant s'affiche.

Appuyez sur une touche quelconque pour afficher la page de calcul.
