La spia (S) si riaccende La regolazione della temperatura è possibile solo nella funzione condizionamento. Selezionare poi la velocità di ventilazione premendo il tasto FAN (C) fino all’accensione della spia relativa alla velocità di ventilazione desiderata, ovvero: MAX: se si desidera ottenere la massima potenza del climatizzatore raggiungendo il più velocemente possibile la temperatura desiderata MED: se si desidera contenere il livello di rumorosità mantenendo comunque un buon livello di comfort MIN: quando desiderate la massima silenziosità

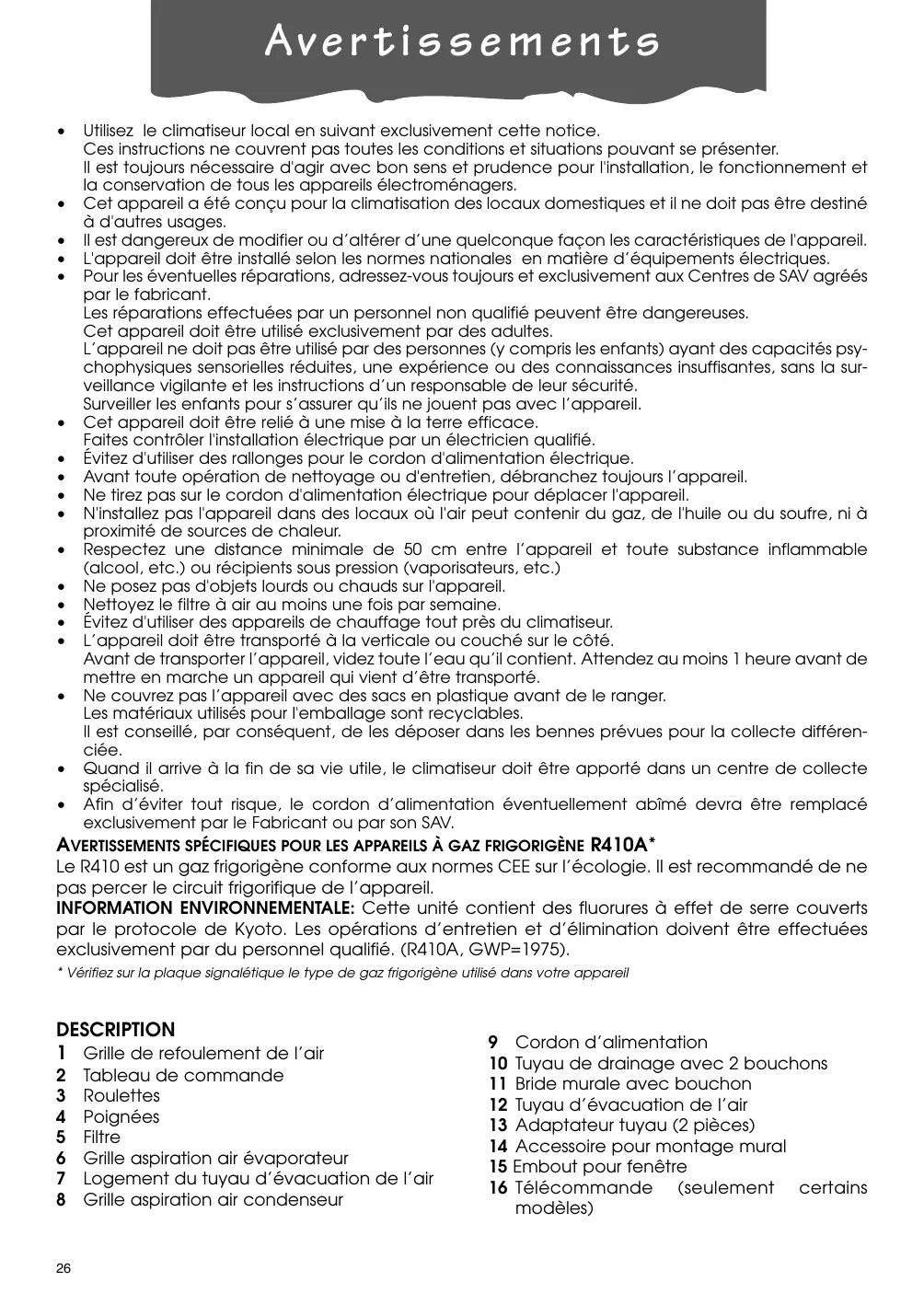

Il est toujours nécessaire d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les appareils électroménagers. Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages. Il est dangereux de modifier ou d’altérer d’une quelconque façon les caractéristiques de l'appareil. L'appareil doit être installé selon les normes nationales en matière d’équipements électriques. Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de SAV agréés par le fabricant. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses. Cet appareil doit être utilisé exclusivement par des adultes. L’appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insuffisantes, sans la surveillance vigilante et les instructions d’un responsable de leur sécurité. Surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil doit être relié à une mise à la terre efficace. Faites contrôler l'installation électrique par un électricien qualifié. Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique. Avant toute opération de nettoyage ou d'entretien, débranchez toujours l’appareil. Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil. N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile ou du soufre, ni à proximité de sources de chaleur. Respectez une distance minimale de 50 cm entre l’appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs, etc.) Ne posez pas d'objets lourds ou chauds sur l'appareil. Nettoyez le filtre à air au moins une fois par semaine. Évitez d'utiliser des appareils de chauffage tout près du climatiseur. L’appareil doit être transporté à la verticale ou couché sur le côté. Avant de transporter l’appareil, videz toute l’eau qu’il contient. Attendez au moins 1 heure avant de mettre en marche un appareil qui vient d’être transporté. Ne couvrez pas l’appareil avec des sacs en plastique avant de le ranger. Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour la collecte différenciée. Quand il arrive à la fin de sa vie utile, le climatiseur doit être apporté dans un centre de collecte spécialisé. Afin d’éviter tout risque, le cordon d’alimentation éventuellement abîmé devra être remplacé exclusivement par le Fabricant ou par son SAV.
Le R410 est un gaz frigorigène conforme aux normes CEE sur l’écologie. Il est recommandé de ne pas percer le circuit frigorifique de l’appareil. INFORMATION ENVIRONNEMENTALE: Cette unité contient des fluorures à effet de serre couverts par le protocole de Kyoto. Les opérations d’entretien et d’élimination doivent être effectuées exclusivement par du personnel qualifié. (R410A, GWP=1975). * Vérifiez sur la plaque signalétique le type de gaz frigorigène utilisé dans votre appareil
1 Grille de refoulement de l’air 2 Accessoire pour montage mural Embout pour fenêtre Télécommande (seulement certains modèles)
BRANCHEMENT ÉLECTRIQUE Avant de brancher la fiche sur la prise de courant, vérifiez si: • la tension du secteur correspond à celle indiquée sur la plaque signalétique au dos de l’appareil ; • la prise et la ligne d'alimentation électrique peuvent supporter la charge requise ; • la prise est appropriée à la fiche de l'appareil, autrement faites-la remplacer ; • la prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de nonrespect de cette norme sur la prévention des accidents du travail. Le cordon d’alimentation doit être remplacé exclusivement par un technicien spécialisé.

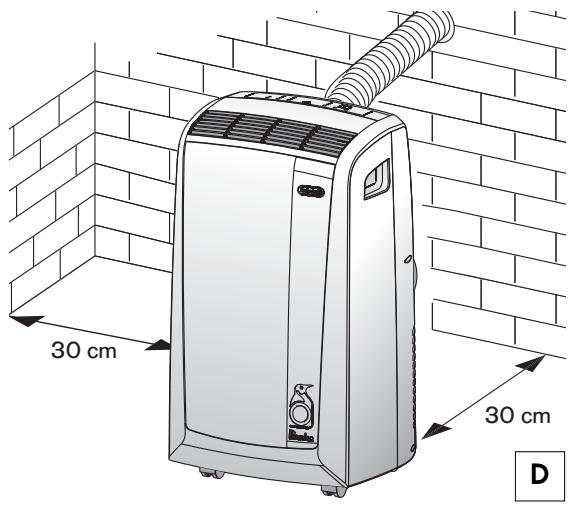

L’appareil doit toujours être installé en veillant à ce qu’il n’y ait aucun obstacle à l’aspiration et au refoulement de l’air.

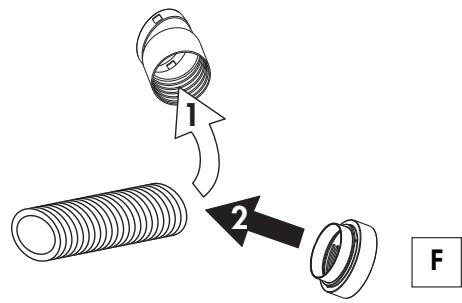

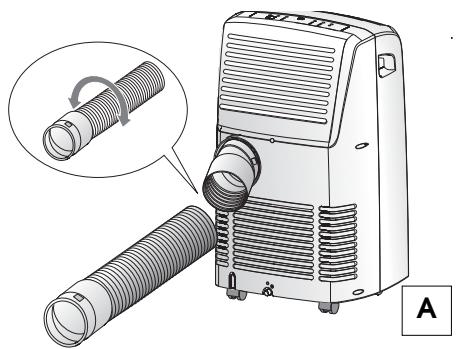

• Vissez un adaptateur tuyau 13 sur une extrémité du tuyau d’évacuation d’air 12. • Appliquez l’autre adaptateur 13 dans le logement du tuyau d’évacuation d’air 7 prévu à l’arrière de l’appareil (voir fig. A). • Vissez l’extrémité du tuyau sans adaptateur à l’adaptateur précédemment fixé sur l’appareil (voir fig. A).

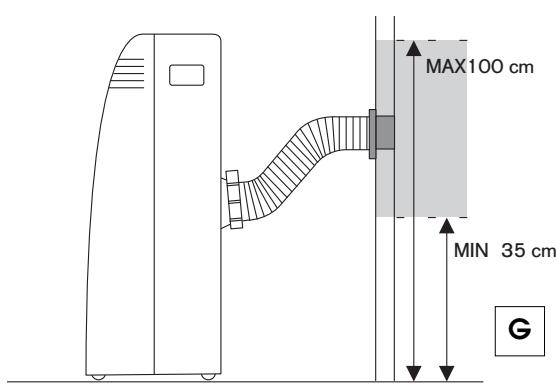

dans le socle en bois de la porte-fenêtre
Tableau de commande
N Témoin fonction Ventilation O Témoin fonction Climatisation Appuyez sur la touche MODE (B) jusqu’à ce que s’allume le voyant correspondant à la fonction désirée, soit: Témoin (O): fonction climatisation Témoin (N): fonction ventilation. Témoin (P): fonction déshumidification La lampe témoin (S) est allumée. Pour programmer la température désirée, appuyez sur les touches + (E) ou - (F) jusqu’à ce que l’écran affiche la température à atteindre. (pour changer de °F à °C ou vice versa, appuyez pendant quelques secondes sur les deux touches E et F). Le témoin (T) s’allume et le témoin (S) s’éteint. Quinze secondes après la programmation de la température, l’écran affiche à nouveau la température ambiante. Le témoin (S) se rallume Le réglage de la température n’est possible que dans la fonction climatisation. Pour programmer correctement cette fonction, appuyez sur les touches + (E) ou - (F) jusqu’à ce que l’écran affiche la température que vous désirez atteindre. Sélectionnez ensuite la vitesse de ventilation en appuyant sur la touche FAN (C) jusqu’à ce que s’allume le témoin de la vitesse de ventilation désirée, soit: MAX: si vous désirez obtenir la puissance maximale du climatiseur en atteignant le plus rapidement possible la température désirée MED: si vous désirez réduire le bruit tout en maintenant un bon niveau de confort MIN: si vous désirez le plus grand silence
Les températures nettement inférieures à la température extérieure sont déconseillées.

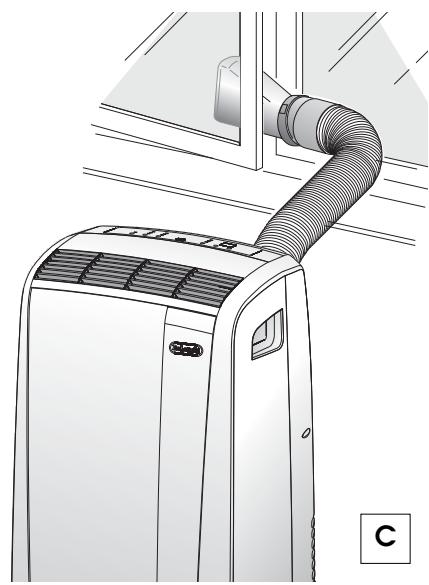

En même temps, le voyant ventilation “MIN” (M) s’allume. Cette fonction ne permet pas de sélectionner d’autres vitesses. Remarque : N’oubliez pas d’installer le tuyau d’évacuation d’air en suivant les indications du chapitre : « Préparation à l’emploi ».
Présélection de la mise en marche • Branchez et allumez l’appareil en appuyant sur la touche ON/OFF (A) ; sélectionnez la fonction désirée et les autres programmations de fonctionnement (température, vitesse de ventilation, etc.). • Appuyez de nouveau sur la touche ON/OFF (A): l’appareil se mettra en veille. • Appuyez sur la touche Timer (D) : le témoin Timer en fonction (H) clignote. • Agissez sur les touches “+” (E) ou “–” (F) pour programmer le nombre d’heures au bout duquel l’appareil doit démarrer. • Elles feront augmenter ou diminuer d’une heure à la fois. Sur l’écran, le voyant (H) clignote jusqu’à la mise en marche programmée. Vous pouvez régler une mise en marche dans l’arc des 12 heures suivantes. Pour supprimer la programmation de la minuterie, appuyez à nouveau sur la touche Timer (D) Le voyant (H) cessera de clignoter. Présélection de l’arrêt • Vous pouvez programmer la présélection de l’arrêt climatisation/ventilation/déshumidification depuis n’importe quelle mode de fonctionnement. • Appuyez sur la touche Timer (D) : le témoin Timer en fonction (H) clignote. • Agissez sur les touches “+” (E) ou “–” (F) pour programmer le nombre d’heures au bout duquel l’appareil doit s’arrêter. Sur l’écran, le voyant (H) clignote jusqu’à l’arrêt programmé. À l’heure établie, le climatiseur s’arrêtera et se remettra en veille. Pour supprimer la programmation de la minuterie, appuyez à nouveau sur la touche Timer (D) Le voyant (H) cessera de clignoter.

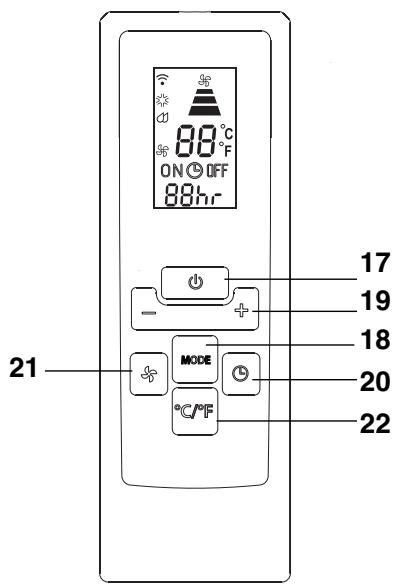

17) Bouton “ON/OFF” 18) Bouton “MODE” 19) Touche augmentation/ diminution de la température/fonctionnement programmé 20) Bouton “TIMER” 21) Bouton sélection de vitesse de ventilation (MAX/MED/MIN) 22) Touche commutation °F/°C Remplacement des piles • Retirez le couvercle au dos de la télécommande. • Remplacez les piles usées par deux piles LR03 “AAA” 1,5 V en les mettant dans la bonne position (voir les instructions à l’intérieur du compartiment piles) ; • Refermez le couvercle.
19 MISE EN MARCHE DE L’ APPAREIL Branchez l’appareil. Appuyez sur le bouton ON/OFF (17) de la télécommande (à la mise en marche, le climatiseur part de la dernière fonction programmée avant l’arrêt). Appuyez sur le bouton MODE (18) pour sélectionner la fonction désirée: CLIMATISATION (COOLING) DÉSHUMIDIFICATION (DEUMIDIFYING) SEULEMENT VENTILATION (FAN ONLY) Le témoin de la fonction sélectionnée s’allume sur le tableau de commande. Pour les programmations de climatisation/ déshumidification/ seulement ventilation et programmation de la minuterie, veuillez consulter les paragraphes page 30-31
• Ne posez pas d’objets sur le climatiseur; • N’obstruez pas l’aspiration 6 ni le refoulement de l’air 1 ; • Assurez-vous qu’il n’y a pas de sources de chaleur dans la pièce.
• Contrôlez si le climatiseur est positionné sur un sol “parfaitement plat”.

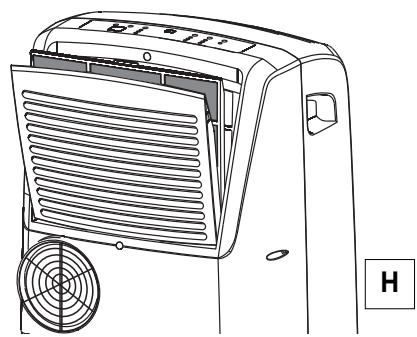

Précautions N’utilisez jamais d’essence, d’alcool ni de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire. NETTOYAGE DES FILTRES À AIR. Afin de maintenir intacte l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtre antipoussière chaque semaine de fonctionnement. Le filtre se trouve au niveau de la grille d’aspiration et cette grille est à son tour le siège du filtre. Pour le nettoyage du filtre, il sera donc nécessaire extraire le filtre (voir figure H).
Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois. La température de l'eau doit être inférieure à 40°C. Après l'avoir lavé, laissez-le sécher. Remontez le filtre en le plaçant à nouveau dans son logement. CONTRÔLES AU DÉBUT DE LA SAISON Vérifiez si le cordon d’alimentation et la prise sont parfaitement intacts et assurez-vous que la mise à la terre est efficace. Respectez scrupuleusement les normes d'installation. OPÉRATIONS CONSEILLÉES À LA FIN DE LA SAISON Pour vider complètement de son eau le circuit interne, retirez le bouchon externe du tuyau de drainage situé au dos de l’appareil en le devissant dans le sens contraire des aiguilles du montre puis enlever le bouchon interne (figure I) et laissez couler toute l’eau résiduelle dans une cuvette. Une fois que tout est vidé, remettez les bouchons à sa place.
Le climatiseur ne • marche que peu de temps •
La démolition de l’appareil doit être exécutée exclusivement par un personnel spécialisé agréé par le Fabricant.
Au moment de démolir votre appareil, ne le traitez pas comme un déchet urbain ordinaire. Il peut être apporté dans une déchèterie communale ou chez un revendeur qui fournit ce service. Évacuer séparément et de façon adéquate un électroménager permet d’éviter les éventuelles conséquences négatives pour l’environnement et pour la santé. Cela permet également de récupérer les matières dont il est composé et d’économiser beaucoup en énergie et en ressources. Pour souligner l’obligation d’évacuer les électroménagers séparément, le produit porte la marque de la benne mobile barrée.
