2. GUIDE DE DÉMARRAGE RAPIDE��������������������������������������� FR-11 3. INSTRUCTIONS DE FONCTIONNEMENT�������������������������FR-16 4. AVANT LA PREMIÈRE UTILISATION�����������������������������������FR-19 5. PRÉPARATION ET CHARGEMENT DE LA VAISSELLE��� FR-34 6. SÉLECTION D'UN PROGRAMME DE LAVAGE��������������� FR-43 7. ENTRETIEN ET NETTOYAGE������������������������������������������������ FR-50 8. INSTRUCTIONS D’INSTALLATION�������������������������������������FR-59 9. GUIDE DE DÉPANNAGE��������������������������������������������������������FR-73 CHARGEMENT DES PANIERS :������������������������������������������������FR-79 SPÉCIFICATIONS TECHNIQUES���������������������������������������������� FR-81 ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS������ FR-85

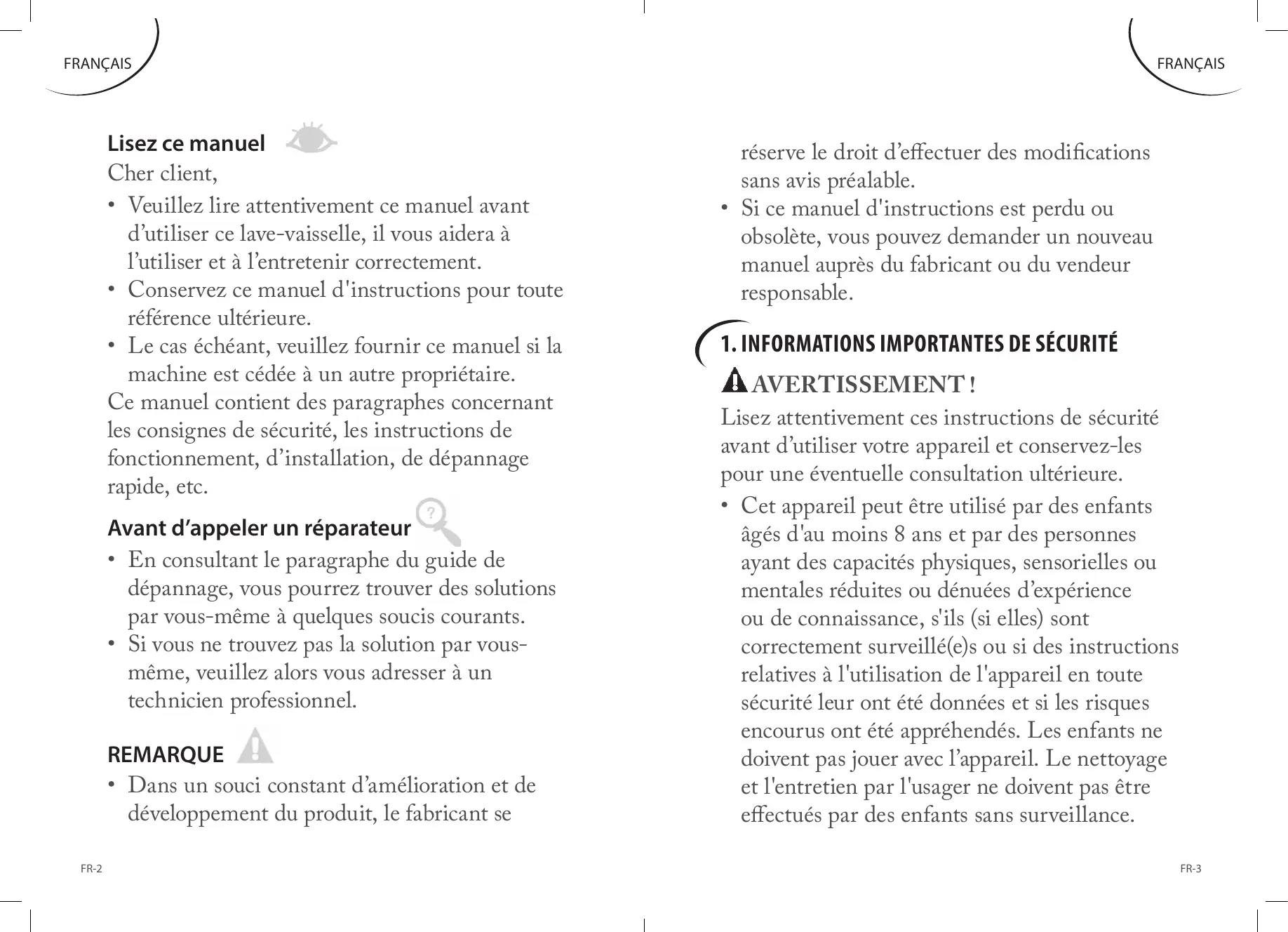

Ce manuel contient des paragraphes concernant les consignes de sécurité, les instructions de fonctionnement, d’installation, de dépannage rapide, etc. Avant d’appeler un réparateur • En consultant le paragraphe du guide de dépannage, vous pourrez trouver des solutions par vous-même à quelques soucis courants. • Si vous ne trouvez pas la solution par vousmême, veuillez alors vous adresser à un technicien professionnel. REMARQUE • Dans un souci constant d’amélioration et de développement du produit, le fabricant se FR-2
• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: –– des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels. –– des fermes. –– l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel. –– des environnements du type chambres d’hôtes. • La porte ne doit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement. • MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale. • Les ouvertures de ventilation ne doivent pas être obstruées par un tapis. FR-4
• Le nombre maximal de couverts à laver : 12. • La pression de l'eau d'alimentation : 0,04-1MPa. • Utilisez uniquement des ensembles de raccordement conformes à la norme EN 61770 et recommandés dans le pays. • Concernant les instructions de nettoyage, référez-vous au paragraphe ci-après de la notice.
La prise doit être insérée dans une prise électrique murale appropriée et mise à la terre en conformité avec toutes les réglementations et normes locales. Un branchement mal effectué en ce qui concerne la mise à la terre peut entraîner un risque de choc électrique. Consultez un électricien qualifié ou un installateur agréé en cas de doute sur la mise à la terre de cet appareil. Ne modifiez pas la prise du câble fourni avec cet appareil ; si elle ne rentre pas dans votre prise de courant, faites installer une prise aux normes par un électricien qualifié.
• Ne faites pas fonctionner le lave-vaisselle sans que tous les panneaux internes soient correctement en place. • Ouvrez la porte avec précaution lorsque le lave-vaisselle est en fonctionnement, il se peut que de l’eau soit projetée à l’extérieur. • Ne placez aucun objet lourd sur la porte et ne vous mettez pas debout dessus lorsqu’elle est ouverte. L’appareil pourrait basculer en avant. • Lorsque vous chargez la vaisselle à laver : 1. Placez les objets pointus de façon à ce qu’ils ne puissent pas endommager les joints de porte ; 2. Avertissement : Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier avec leurs pointes orientées vers le bas, ou placés en position horizontale. • Vérifiez que le compartiment du détergent est vide à la fin du cycle de lavage. • Ne lavez pas d’ustensiles en plastique à moins qu’ils ne soient estampillés comme allant au lave-vaisselle. FR-7
• N’utilisez jamais de savon, de lessive pour lave-linge ou de liquide vaisselle dans votre lave-vaisselle . • Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. • Ne laissez pas la porte ouverte car quelqu’un pourrait trébucher dessus. Si le câble d'alimentation est endommagé, il doit impérativement être remplacé par le fabricant, son agent de réparation ou une personne de qualification similaire, pour des raisons de sécurité. • Pendant l’installation, le câble d’alimentation électrique ne doit pas être excessivement aplati ou tordu de manière dangereuse. • Ne faites pas de modifications hasardeuses sur les systèmes de contrôle.
• Tous les matériaux d'emballage sont recyclables. • Les parties plastiques portent une abréviation de standard international : PE pour polyéthylène, par exemple les feuilles d’emballage. PS pour polystyrène, par exemple les rembourrages. POM pour polyoxyméthylène, par exemple les clips en plastique. PP pour polypropylène, par exemple Salt filler. ABS pour acrylonitrile butadiène styrène, par exemple le panneau de contrôle. AVERTISSEMENT ! • Les matériaux d’emballage peuvent être dangereux pour les enfants ! • Pour la mise au rebut des emballages et du lave-vaisselle en fin de vie, adressez-vous à
En mettant au rebut ce produit de manière responsable, vous aiderez à prévenir les conséquences potentiellement négatives pour l’environnement et la santé humaine, résultant d’une élimination incorrecte de ce produit. Pour plus de détails concernant le recyclage de ce produit, veuillez contacter les administrations locales et le service de ramassage des poubelles de votre ville. MISE AU REBUT : Ne jetez pas ce produit avec les ordures ménagères ne faisant pas l’objet de tri sélectif. La collecte de ce genre de déchet nécessite un traitement spécial.
Mettez l’appareil en marche.

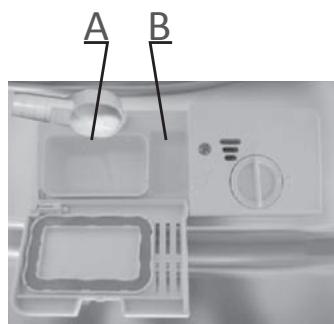

Arrêt) pour mettre l'appareil en marche. Compartiment A : Pour chaque cycle de lavage. Compartiment B : A B Seulement pour C les programmes avec prélavage. (Suivez les instructions d’utilisation !) Indicateur mécanique C. Indicateur électrique sur le panneau de contrôle (si applicable). FR-11
Pour charger les paniers, reportez-vous au paragraphe intitulé « Chargement des paniers du lave-vaisselle ». Appuyez sur le bouton Programme jusqu’à ce que l'indicateur lumineux du programme souhaité s’allume. (Voir le paragraphe intitulé « Instructions de fonctionnement »)
1. Un cycle en cours ne peut être modifié que s’il a commencé depuis peu de temps. Sinon le détergent a pu être déjà répandu et l’eau déjà évacuée. Dans ce cas, il faudra remettre du détergent. • Changement 2. A ppuyez sur le bouton de Start/ Pause (Démarrage/ programme Pause) pour arrêter l'appareil. Appuyez sur le bouton du programme plus de 3 secondes, l'appareil se mettra en mode de veille, et vous pourrez alors changer le programme en choisissant le réglage du cycle désiré. Faites tourner le lavevaisselle.
2.Entrebâillez la porte. oubliées dans le lave- 3.Une fois que les bras d'aspersion ont cessé de vaisselle tourner, vous pouvez ouvrir la porte complètement. 4.Ajoutez la vaisselle oubliée. 5.Refermez la porte 6.Appuyez sur le bouton Start/ Pause (Démarrage/ Pause) et le lave-vaisselle redémarrera après 10 secondes. FR-14
été éteint pendant un cycle de lavage.
éteint pendant un cycle de lavage, lorsqu’il est rallumé il faut choisir à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s’il venait d’être mis en marche. Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips sonores puis s’arrête. Éteignez l’appareil en appuyant sur le bouton ON/ OFF (Marche/Arrêt). Lorsque l'appareil est en mode de veille, il s'éteindra automatiquement après 30 minutes si aucun bouton n'est pressé.

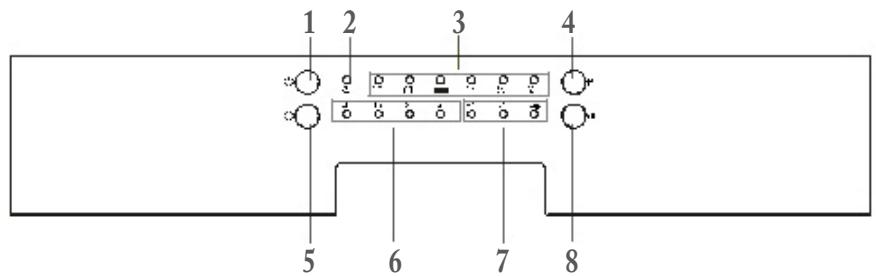

Panneau de contrôle 1 2
4. Bouton de sélection du programme de lavage : Appuyez sur le bouton pour sélectionner le programme approprié. 5. Bouton du départ différé : Appuyez sur ce bouton pour régler le départ différé. 6. Indicateurs du départ différé : Affiche les possibilités du départ différé (3/6/9/12 ) 7. Indicateur lumineux de niveau de sel et de liquide de rinçage : Indique quand le réservoir de sel a besoin d'être rechargé Indicateur lumineux de fin : S'allume lorsque le programme de lavage est terminé 8. Bouton Start /Pause (Démarrage/Pause): Pour démarrer ou mettre en pause le programme de lavage.
D. Remplissez le compartiment de détergent
• L’adoucisseur d’eau se règle manuellement à l’aide du sélecteur de dureté de l’eau. • L’adoucisseur d’eau permet de retirer une partie des minéraux et des sels contenus dans l’eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de l'appareil. • Plus il y a de minéraux dans l’eau, plus celle-ci est dure. • L’adoucisseur doit être réglé en fonction de la dureté de l’eau dans votre zone. Le fournisseur local d’eau potable est à même de vous renseigner sur la dureté de l’eau dans la zone où vous habitez. FR-19
Ce lave-vaisselle est conçu pour permettre un réglage de la consommation du sel en fonction de la dureté de l’eau utilisée. Cela permet ainsi d’optimiser et d’ajuster le niveau de consommation du sel. Veuillez suivre les étapes suivantes pour régler le niveau de sel: 1. Fermer la porte et mettez le lave-vaisselle en marche. 2. Appuyez sur le bouton de On/Off(Marche/Arrêt) pendant plus de 5 secondes pour démarrer l'adoucisseur d'eau selon le réglage choisi dans les 60 secondes après que l'appareil a été mis en marche (les indicateurs lumineux de sel et de liquide de rinçage s'allumeront périodiquement lorsque les réglages choisis sont atteints). 3. Appuyez sur le bouton de programme pour sélectionner le réglage approprié en fonction de votre environnement local, les différents réglages défileront dans l'ordre suivant: H4->H5->H6->H1->H2->H3; FR-20

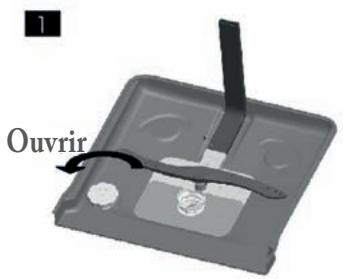

B. Remplissage du sel dans l’adoucisseur N’utilisez que du sel conçu spécialement pour lave-vaisselle. Le réservoir de sel est situé sous le panier inférieur et doit être rempli comme expliqué. Procédez de la manière suivante: Avertissement ! • N’utilisez que du sel spécial lave-vaisselle ! Tout autre type de sel non spécifiquement FR-22
C. Terminez de remplir le réservoir avec de l’eau jusqu'au niveau maximum. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2
être endommagées par l’eau salée. Ceci ne serait pas couvert par la garantie. REMARQUE: 1. Ne rajoutez du sel dans le réservoir que lorsque l'indicateur lumineux du sel s’allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissout. Si votre modèle ne comporte pas d'indicateur lumineux pour le sel sur le panneau de contrôle (comme certains modèles), vous pouvez estimer à peu près quand remettre du FR-24
Distributeur de liquide de rinçage Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l’eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de traînées. Il améliore également le séchage en empêchant l'humidité résiduelle. Votre lave-vaisselle est conçu pour être utilisé avec du liquide de rinçage. Le distributeur de liquide de rinçage se trouve dans la porte à côté du compartiment de détergent. Pour remplir le réservoir du distributeur, ouvrez le bouchon et versez le liquide de rinçage dans le distributeur, jusqu’à ce que l’indicateur de niveau devienne complètement noir. Le volume du réservoir du liquide de rinçage est d’environ 110ml. FR-25
Le liquide de rinçage est automatiquement déversé lors du dernier rinçage, pour que le rinçage soit le meilleur possible et pour un séchage sans traces sur la vaisselle. Avertissement ! N’utilisez que du liquide de rinçage de marques reconnues pour votre lave-vaisselle. Ne mettez dans le réservoir de liquide de rinçage aucun autre liquide (par exemple agent nettoyant pour lave-vaisselle, détergent liquide). Cela endommagerait votre appareil. Quand faut-il rajouter du liquide de rinçage S’il n’y a pas d'indicateur lumineux d’alerte correspondant sur le panneau de contrôle, vous pouvez savoir s’il faut rajouter du liquide de rinçage en regardant la couleur de l’indicateur optique « C » situé à côté du bouchon. Lorsque le réservoir de liquide de rinçage est plein, l’indicateur optique est complètement noir. La taille du point noir diminue à mesure que la quantité de liquide de rinçage se réduit. Ne laissez jamais le niveau de liquide de rinçage FR-26
Retirez avec soin tout liquide de rinçage qui aurait débordé pendant le remplissage avec un chiffon absorbant, pour éviter que cela mousse trop pendant le cycle suivant. N’oubliez pas de remettre le bouchon avant de fermer la porte. Réglage du distributeur de liquide de rinçage Manette de Le distributeur réglage (Rinçage) de liquide de rinçage comporte 4 ou 6 positions de réglage. Commencez toujours avec le distributeur sur la position "4". Si vous avez des problèmes de traces ou de mauvais séchage, augmentez la quantité délivrée par le distributeur en retirant le couvercle du distributeur et en faisant tourner le cadran sur FR-28

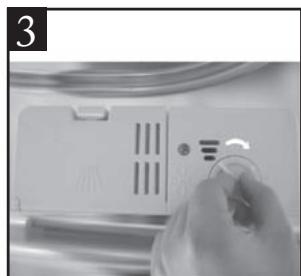

"4". (Le réglage par défaut est "4".) REMARQUE: Augmentez la dose si vous voyez des traces de gouttes d’eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres. D. Fonction du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, écraser et évacuer toute la saleté du lave-vaisselle. La plupart des détergents de qualité dans le commerce sont capables de remplir cette mission. AVERTISSEMENT ! Utilisation correcte du détergent N’utilisez que du détergent conçu spécifiquement FR-29
Il y a trois sortes de détergents 1. Avec des phosphates et du chlore 2. Avec des phosphates et sans chlore 3. Sans phosphates et sans chlore Normalement les détergents récents en poudre sont sans phosphates. Ils n’ont pas d’action adoucissante liée aux phosphates. Dans ce cas, nous vous recommandons de remplir le réservoir de sel avec du sel spécifiquement conçu pour lave-vaisselle même si la dureté de l’eau est de seulement 6 °dH. Si vous utilisez des détergents sans phosphates avec de l’eau dure, vous verrez souvent des traces blanches sur la vaisselle et les verres. Dans ce cas utilisez plus de détergent pour obtenir un meilleur résultat. Les détergents sans chlore laissent moins de traces blanches. FR-30
échéant choisissez un programme à plus haute température. Détergent concentré Selon leur composition chimique, les détergents peuvent être divisés en deux catégories : • les détergents classiques alcalins avec ingrédients caustiques • et les détergents avec peu d’alcalins mais avec des enzymes naturelles. Détergent en tablettes Selon la marque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes, choisissez donc des programmes longs, pour assurer que tous les résidus de détergent auront pu être éliminés. Distributeur de détergent Vous devez rajouter du détergent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans FR-31
• Utilisez uniquement des détergents de marques pour votre lave-vaisselle. AVERTISSEMENT : Le détergent pour lave-vaisselle est corrosif ! Gardez-le hors de portée des enfants.

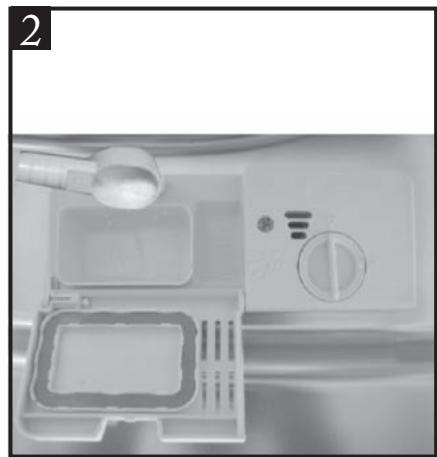

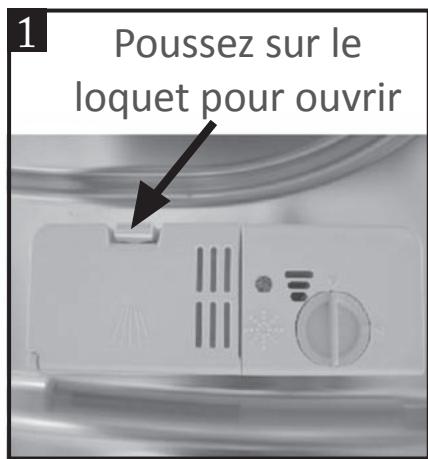

Remplissez le compartiment du distributeur de détergent avec du détergent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite : A. Emplacement du détergent pour le cycle de lavage principal. B. Emplacement du détergent pour le cycle de prélavage. Veuillez suivre les indications du fabricant concernant le dosage et la conservation du détergent. Ces informations A B se trouvent sur l’emballage du détergent. Fermez le couvercle et appuyez dessus jusqu’à ce qu’il se verrouille en place. FR-33
• Soyez conscient(e) que, selon la souillure de l'eau, le réglage peut être différent. • Veuillez aussi suivre les recommandations du fabricant figurant sur les paquets de détergents.
• Évitez d’acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaisselle. • Utilisez un détergent doux décrit comme “protégeant la vaisselle”. Si nécessaire, obtenez plus d’informations auprès des fabricants de détergent. • Pour les articles particulièrement fragiles, choisissez des programmes à basse température. FR-34
Ne conviennent pas • Les couverts avec des manches en bois, en corne, porcelaine ou nacre. • Les articles en plastique ne résistant pas à la chaleur • Les couverts anciens comportant des parties collées qui ne résistent pas à la chaleur. • Les couverts et vaisselle soudés • Les articles en cuivre ou en étain • Les articles en cristal • Les articles en acier ayant tendance à rouiller • Les assiettes et plats en bois • Les articles en fibres synthétiques Conviennent dans une certaine mesure • Certains verres qui blanchiront après un certain nombre de cycles de lavage • Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage • Les décors sérigraphiés sur la vaisselle peuvent se décolorer avec les lavages fréquents.
Retirez tous les restes importants d'aliments de la vaisselle à laver. Faites ramollir tout résidu brûlé dans les poêles ou casseroles. Il n’est pas nécessaire de rincer les assiettes à l’eau courante. Disposez la vaisselle dans le lave-vaisselle comme suit : 1. Les articles tels que les tasses, verres, casseroles, poêles, etc. se placent à l’envers. 2. Ceux qui comportent des courbes ou des creux doivent être placée en biais pour que l’eau puisse s’écouler. 3. Tous les ustensiles doivent être disposés avec soin pour qu’ils ne puissent pas se renverser.
• Les articles de vaisselle et les couverts ne doivent pas être les uns dans les autres et ne doivent pas se recouvrir. • Pour éviter tout dommage aux verres, ne les laissez pas se toucher. • Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier inférieur. • Le panier supérieur est conçu pour le nettoyage des articles les plus délicats tels que les verres, les tasses à thé et à café. FR-37

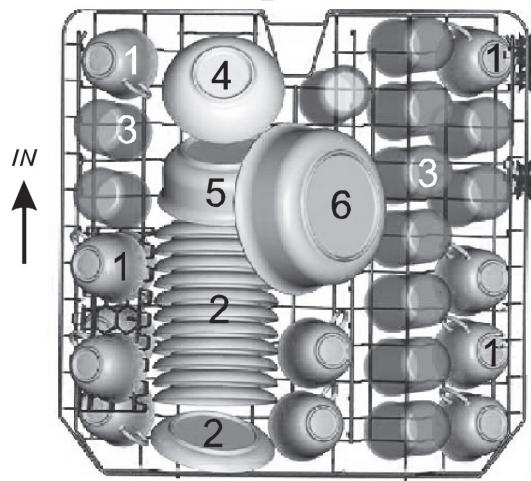

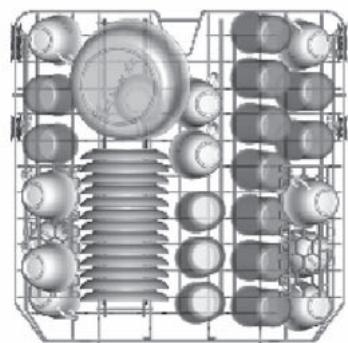

Pour éviter que des gouttes d’eau tombent du panier supérieur sur le panier inférieur, nous vous recommandons de commencer à vider d’abord le panier du bas, puis celui du haut. Procédure normale de chargement A. Chargement du panier supérieur Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, FR-38

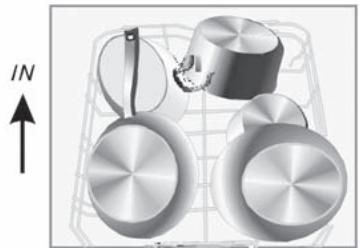

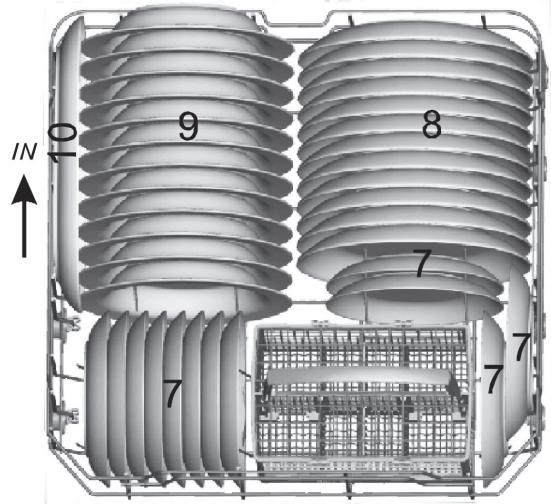

B. Chargement du panier inférieur Nous vous recommandons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poêles, couvercles, plats et bols comme indiqué ci-dessous. Il est préférable de mettre les plats et les couvercles sur le côté pour éviter de bloquer la rotation du bras d'aspersion supérieur. Le diamètre maximum conseillé pour les assiettes en face du distributeur de détergent est de 19 cm, afin de ne pas entraver l'ouverture de celui-ci. Nous vous rappelons que : • Les casseroles, saladiers, etc., doivent toujours être placés à l’envers. FR-39

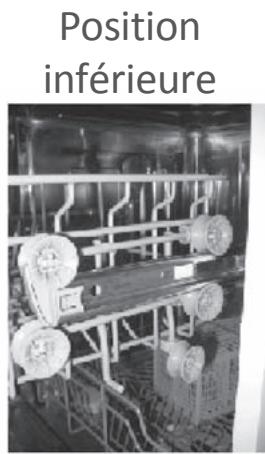

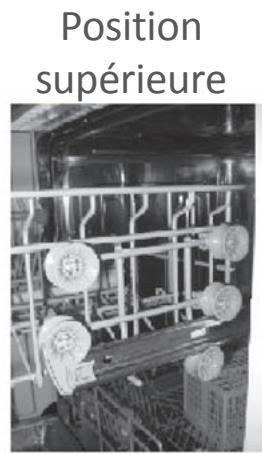

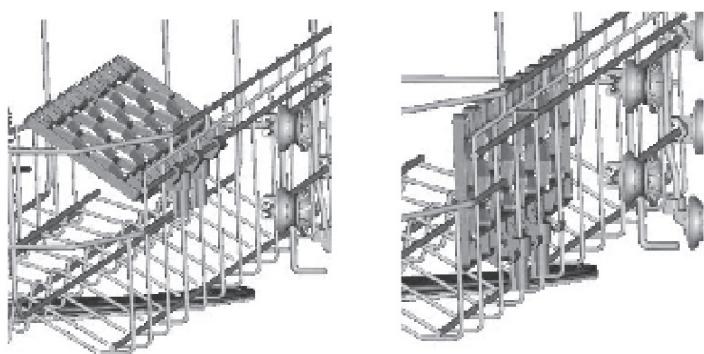

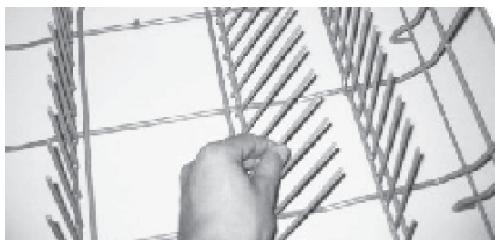

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats de plus grande taille sur l'étagère supérieure et inférieure. Le panier supérieur peut être réglé en hauteur en plaçant ses roues sur des hauteurs de rail différentes. Position inférieure

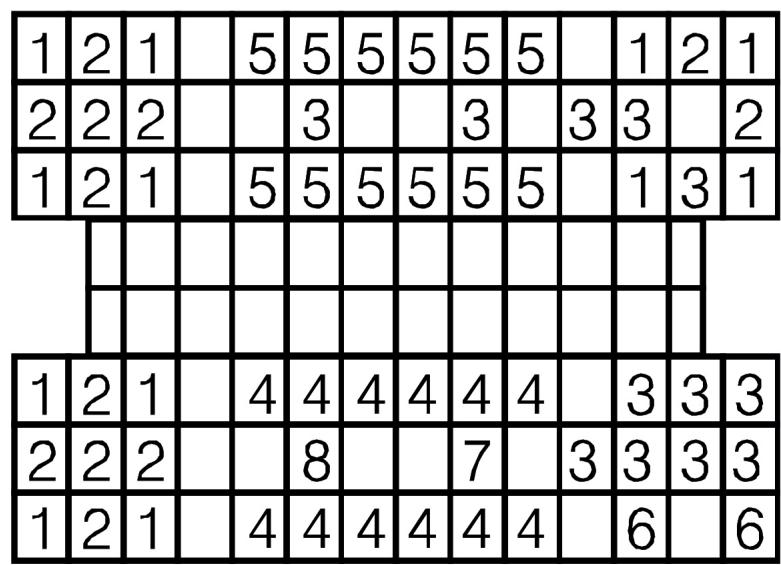

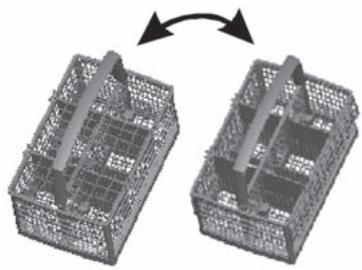

Pour un nettoyage de qualité supérieure, placez les couverts dans le panier en veillant à ce que : • Ils ne soient pas collés les uns aux autres. • Les couverts soient rangés avec le manche vers le bas. • Les longs ustensiles soient placés au milieu. AVERTISSEMENT ! • Ne laissez aucun couvert traverser jusqu’à toucher le fond du lave-vaisselle. • Disposez toujours les ustensiles pointus la pointe vers le bas ! FR-42
Remarque : ( ) Signifie : Le distributeur de liquide de rinçage doit être rempli. Programme plus rapide pour une vaisselle peu sale ne nécessitant pas de séchage.
Durée Liquide Description prélavage du cycle Énergie Eau de du cycle (kWh) (L) rinçage • Position de réglage du liquide de rinçage : 6 • PI: 0,49w; Po:0,45w Mise en marche de l'appareil Lancer un cycle de lavage 1. Sortez les paniers supérieur et inférieur, chargez la vaisselle puis rentrez les paniers. Il est recommandé de charger le panier du bas en premier, puis celui du haut (voir le paragraphe intitulé “Chargement du lavevaisselle”). 2. Versez le détergent (voir le paragraphe intitulé « Sel, détergent et liquide de rinçage »). 3. Insérez la prise du câble d’alimentation dans la prise de courant. Le courant électrique doit être de type alternatif 220-240 V /50 Hz, les FR-45
5. Appuyez sur le bouton de programme, le programme de lavage permute selon la séquence suivante : Intensif -> Normal -> Eco -> Verre -> 90 mns -> Rapide; Lorsqu'un programme est sélectionné, l'indicateur lumineux correspondant s'allumera. Puis refermez la porte et l'appareil démarrera le cycle.
Commentaires préalables : 1. Un cycle en cours ne peut être modifié que s’il a commencé depuis peu de temps. Sinon le détergent aura pu déjà se répandre et l'appareil aura déjà évacué l'eau. Dans ce cas, il faudra remettre du détergent dans le compartiment (voir le paragraphe intitulé "Ajouter du détergent "). FR-46
(voir le paragraphe intitulé " Démarrer un programme de lavage... "). REMARQUE: Si vous ouvrez la porte durant un cycle de lavage, l'appareil se mettra en mode de pause. L'indicateur lumineux du programme s'arrêtera de clignoter et le lave-vaisselle émettra un signal sonore une fois par minute jusqu'à ce que la porte soit refermée. Une fois la porte refermée, l'appareil se remettra en marche. Vous avez oublié de placer un plat ? Vous pouvez rajouter un plat oublié tant que le compartiment du détergent ne s’est pas ouvert. 1. Entrebâillez la porte. 2. Une fois que les bras d'aspersion ont cessé de tourner, vous pouvez ouvrir la porte complètement. FR-47
ON/OFF, fermez l’arrivée d’eau et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils sécheront également mieux ainsi. • Éteindre le lave-vaisselle L'indicateur lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé. 1. Ouvrez la porte. Éteignez le lave-vaisselle en appuyant sur le bouton ON/OFF. 2. Fermez l’arrivée d’eau ! • Ouvrez la porte avec précaution. La vaisselle chaude est très sensible aux chocs. Laissez refroidir la vaisselle pendant 15 minutes environ avant de décharger le lave-vaisselle.
• Déchargement du lave-vaisselle Il est normal que le lave-vaisselle soit mouillé à l’intérieur. Videz le panier inférieur avant le panier supérieur. Cela permet d'éviter que de l'eau tombe du panier supérieur sur le panier inférieur. AVERTISSEMENT ! Il est dangereux d’ouvrir la porte pendant le lavage, vous pourriez être brûlé(e) par l’eau chaude.
Les particules d'aliments et de saleté recueillies dans ce filtre sont pulvérisées par un jet d’eau spécial sur le bras d'aspersion inférieur et éliminées via l’évacuation d’eau. Filtre dégrossissant 2 Les éléments plus gros, tels que des morceaux d’os ou de verre, qui pourraient obstruer l’évacuation d’eau, sont piégés par le filtre dégrossissant. Pour retirer les articles pris dans le filtre, appuyez doucement sur le loquet en haut de ce filtre et retirez-le. FR-50 Le dispositif de filtrage permet de retirer efficacement les particules d'aliments de l’eau de lavage, pour permettre le recyclage de celleci pendant le cycle. Pour une performance et un résultat optimal, le filtre doit être nettoyé régulièrement. Pour cette raison, c’est une bonne idée de retirer tout résidu important de nourriture pris dans le filtre après chaque cycle de lavage, en rinçant le récipient et le filtre en demi-cercle à l’eau courante. Pour retirer le dispositif de filtrage, tirez l’anse du récipient vers le haut. AVERTISSEMENT ! • N’utilisez jamais votre lave-vaisselle sans que les filtres soient bien en place. • Un mauvais positionnement des filtres peut réduire la performance de votre appareil et endommager la vaisselle. FR-51
1 à l’étape 2, le dispositif de filtrage sera retiré ; pour le réinstaller, inversez la procédure de l’étape 2 à l’étape 1.
Pour nettoyer le filtre dégrossissant et le filtre fin, utilisez une brosse de ménage. Assemblez de nouveau les différents filtres comme indiqué sur les illustrations des pages 50 et 52 et remettez en place l’ensemble du dispositif de filtrage dans le lave-vaisselle, en le positionnant correctement dans son renfoncement et en appuyant vers le bas. AVERTISSEMENT ! Lorsque vous nettoyez les filtres, ne les exposez pas à des chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaisselle en serait réduite. FR-53

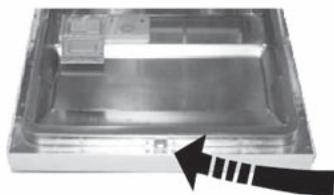

Pour les surfaces extérieures, utilisez une cire pour appareils ménagers. N’utilisez jamais d’objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lave-vaisselle. Nettoyage de la porte Pour nettoyer les bords autour de la porte, utilisez un chiffon doux, humide et chaud uniquement. Pour éviter que l’eau pénètre dans le dispositif de verrouillage de la porte et atteigne les composants électriques, n’utilisez pas de produits nettoyants en aérosol, quels qu’ils soient. AVERTISSEMENT ! • N’utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte car cela pourrait FR-54
Veuillez prendre des mesures contre le gel pour protéger votre lave-vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante : 1. Débranchez le courant électrique alimentant le lave-vaisselle. 2. Fermez l’arrivée d’eau et débranchez le tuyau correspondant du robinet d’adduction d’eau. 3. Évacuez l’eau du tuyau d’arrivée d’eau et du robinet d’adduction d’eau. (Utilisez une bassine pour récupérer l’eau). 4. Rebranchez le tuyau d’arrivée d’eau sur le robinet d’adduction d’eau. 5. Retirez le filtre dans le fond de la cuve et retirez l’eau du puisard avec une éponge. FR-55

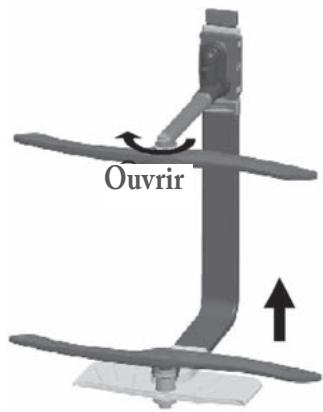

Il est nécessaire de nettoyer régulièrement les bras d'aspersion pour retirer les produits chimiques liés à l’eau calcaire qui peuvent empêcher le bon fonctionnement des jets d’eau et des roulements à bille. Pour retirer le bras d'aspersion supérieur, maintenez l'écrou et faites pivoter le bras dans le sens des aiguilles d'une montre. Pour retirer le bras d'aspersion inférieur, retirezle simplement en le tirant vers le haut. Lavez les bras d'aspersion dans de l’eau savonneuse chaude, et nettoyez-les avec une brosse douce. Remettez-les en place après les avoir bien rincés.
• Débrancher le câble de la prise de courant Avant tout nettoyage ou opération d’entretien, débranchez toujours le câble d’alimentation de la prise électrique murale. • Pas de solvants ou de produits nettoyants abrasifs Pour nettoyer l’extérieur et les parties en caoutchouc du lave-vaisselle, n’utilisez aucun solvants ni produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau chaude et savonneuse. Pour retirer des taches ou des traces des surfaces intérieures, utilisez un chiffon légèrement humidifié avec de l’eau et un peu de vinaigre, ou un produit nettoyant spécifiquement conçu spécifiquement pour les lave-vaisselle.
• Joints Un des facteurs qui peut favoriser l’apparition d’odeurs est l’accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l’apparition d’odeurs.
Déconnectez le câble d'alimentation électrique avant d'installer le lavevaisselle. Ne pas respecter les présentes instructions peut provoquer la mort ou un choc électrique. Préparations à l'installation L'emplacement d'installation du lave-vaisselle doit être à proximité du robinet d'arrivée d'eau existant, de la bouche d'évacuation et d'une prise de courant. Un côté du placard de l'évier doit être choisi pour faciliter la connexion des tuyaux d'évacuation du lave-vaisselle. Remarque: Veuillez vérifier les accessoires d'installation (crochet l'esthétique du panneau, vis)

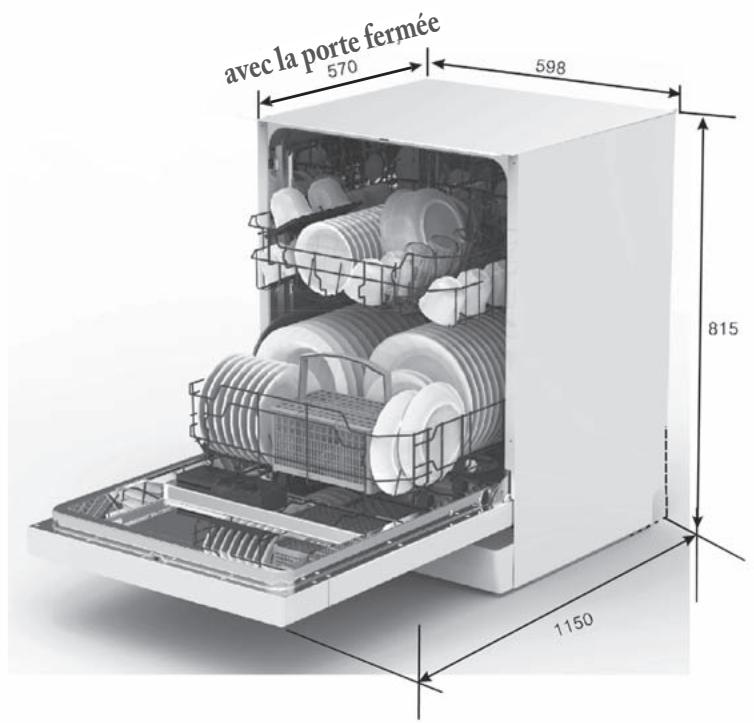

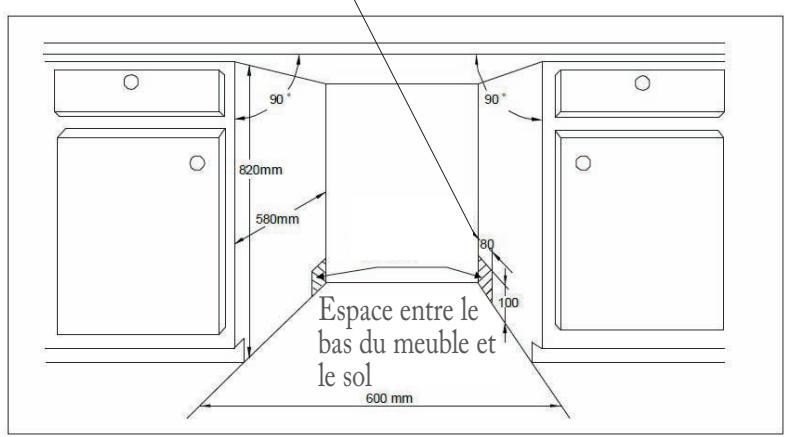

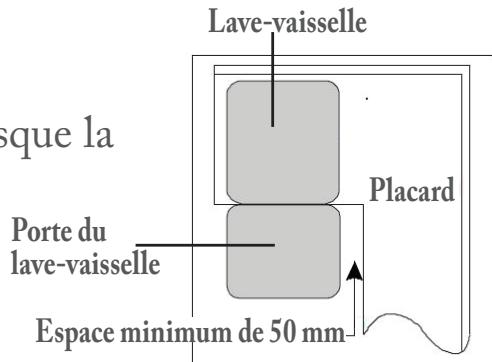

2. Si un lave-vaisselle est installé dans le coin du placard, il doit y avoir un peu d'espace (illustré sur le schéma 2) lorsque la porte est ouverte.
Espace minimum lorsque la porte est ouverte

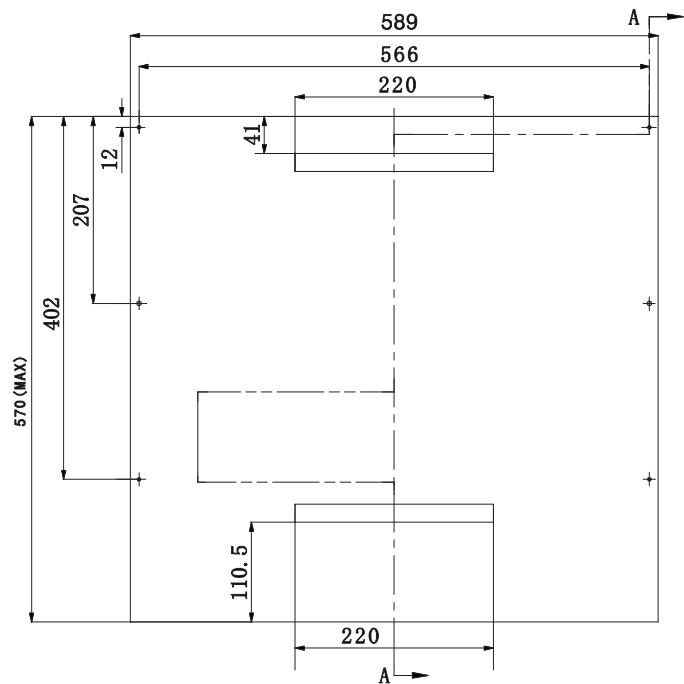

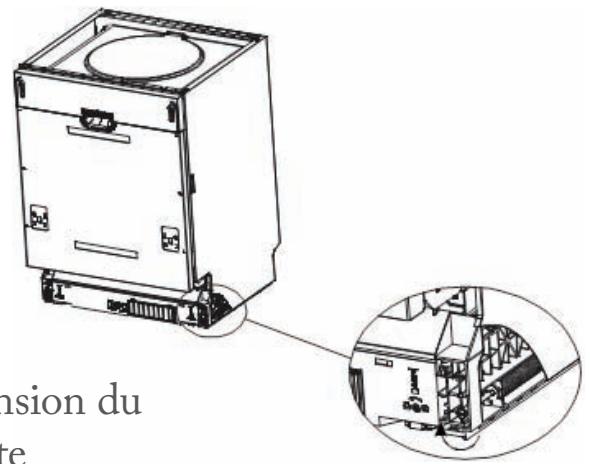

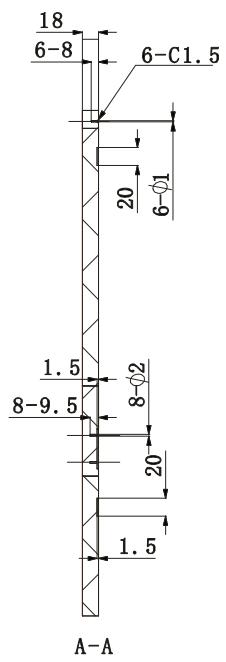

Si le panneau en bois esthétique est installé, vous devrez régler la tension du ressort de la porte. Tournez la vis de réglage pour entraîner FR-63

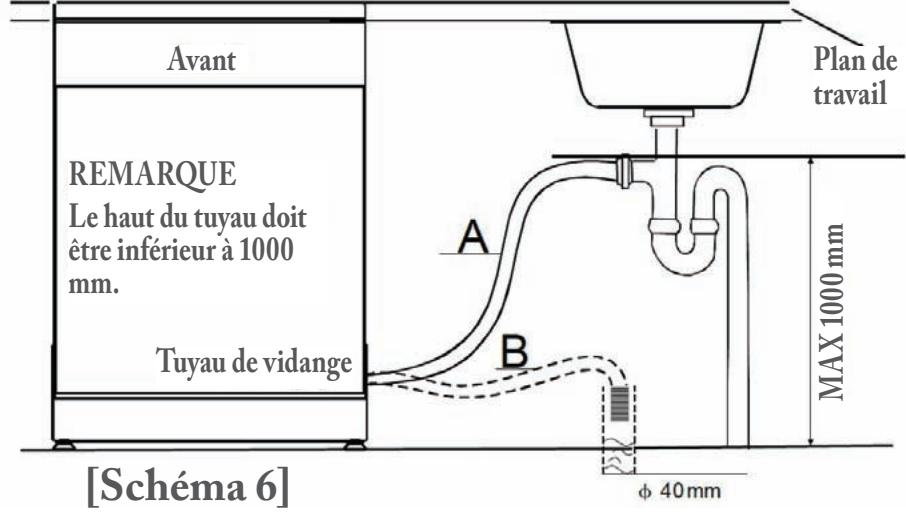

Insérez le tuyau de vidange dans une conduite d’évacuation principale avec un diamètre minimum de 40 mm, ou laissez-le pendre dans l’évier, en prenant soin d’éviter tout coude ou écrasement du tuyau. La hauteur du tuyau de vidange doit être inférieure à 1000mm. FR-64

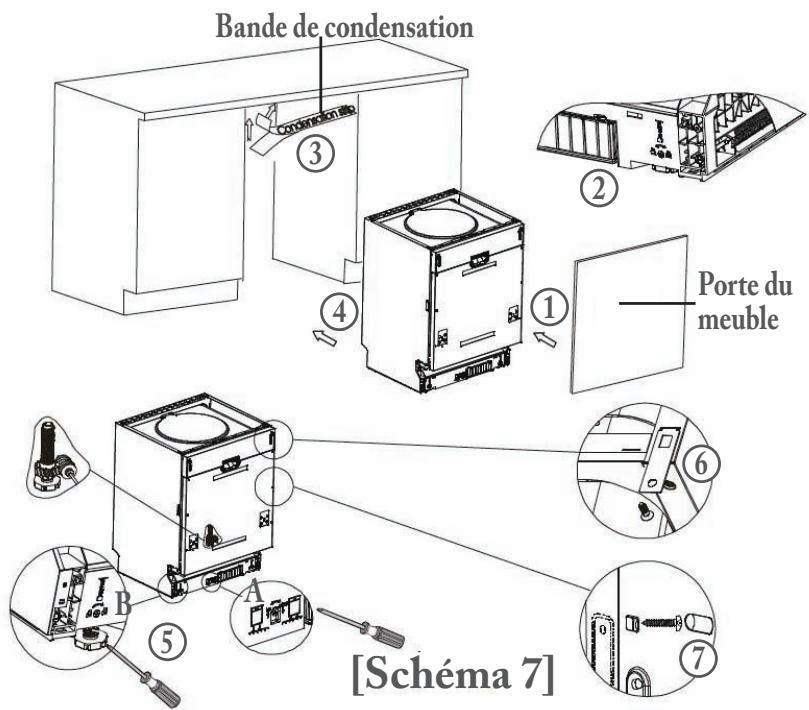

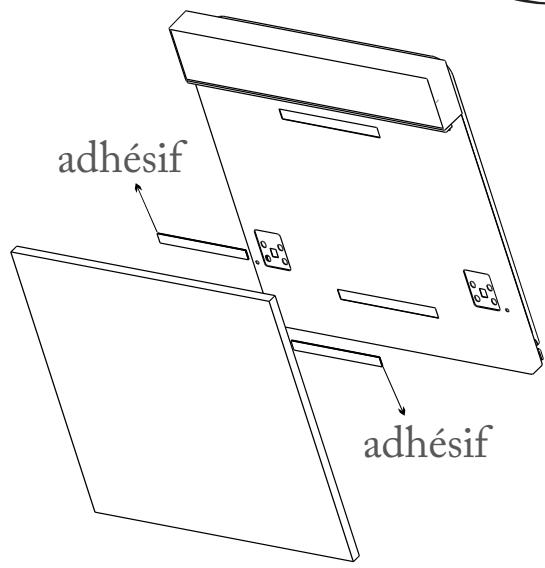

1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle en utilisant les fixations fournies. Reportez-vous au modèle pour le positionnement des fixations. 2. Réglez la tension des ressorts de la porte en tournant une clé Allen dans le sens des aiguilles d'une montre pour serrer les ressorts à gauche et à droite de la porte. Ne pas procéder à ce réglage pourrait causer des dommages sur votre lave-vaisselle (schéma 2). 3. Connectez le tuyau d'arrivée à l'alimentation en eau froide. FR-65
6. Apposez la bande de condensation sous la surface de travail du meuble. Veuillez vous assurer que la bande de condensation affleure le bord de la surface de travail. 7. Placez le lave-vaisselle en position (schéma 4). 8. Nivelez le lave-vaisselle. Le côté arrière peut être réglé de l'avant du lave-vaisselle en tournant la vis Allen dans le milieu de la base du lave-vaisselle (schéma 5 A). Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lavevaisselle soit nivelé (schéma 5B). 9. Le lave-vaisselle doit être sécurisé en place. Il a deux manières de procéder : A. Plan de travail normal : Insérez le crochet d'installation dans la fente du plan latéral et fixez-le au plan de travail avec les vis à bois (schéma 6). B. Plan de travail en marbre ou en granit : Fixez le côté avec une vis. (schéma 7). FR-66

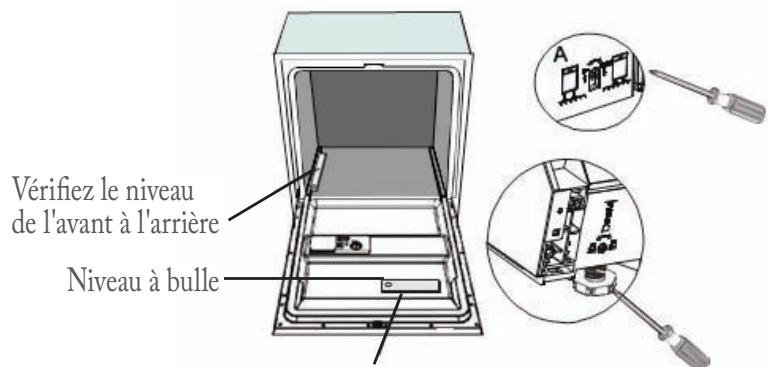

3. Lorsque vous nivelez le lave-vaisselle, veuillez faire attention à ne pas faire basculer le lave-vaisselle.
Vérifiez le niveau d'un côté à l'autre
AVERTISSEMENT ! Pour votre sécurité : • N’utilisez pas de câble d’extension ou un convertisseur de tension avec cet appareil. • Vous ne devez sous aucun prétexte couper ou retirer. • la connexion à la terre du câble d'alimentation.
Positionnement de l'appareil Installez le lave-vaisselle dans l'endroit désiré. La face arrière du lave-vaisselle doit toucher le mur derrière lui, et les côtés se placent le long du mur ou des meubles contigus. Le lave-vaisselle comporte des tuyaux d’arrivée et d´évacuation d’eau qui peuvent se placer à gauche ou à droite pour faciliter l’installation.
Branchez le tuyau d’évacuation d’eau. Le tuyau d’évacuation d’eau doit être correctement installé pour éviter toute fuite d’eau. Vérifiez que le tuyau n’est pas coudé ou écrasé par endroits. Rallonge de tuyau Si nécessaire, vous pouvez rallonger le tuyau d’évacuation avec un tuyau de type similaire. La rallonge ne doit pas faire plus de 4 mètres de long ; sinon la performance du lave-vaisselle pourrait être diminuée. Branchement sur siphon La distance entre le tuyau d’évacuation et le fond de l'appareil ne doit pas être plus longue qu'un mètre. Le tuyau d’évacuation doit être fixé. FR-71
Avant de démarrer le lave-vaisselle, vérifiez les points suivants : 1. Le lave-vaisselle est nivelé et est installé correctement. 2. La valve d'arrivée d'eau est ouverte. 3. Pour éviter toute fuite d'eau, vérifiez si la valve d'arrivée d'eau est correctement vissée au lave-vaisselle. 4. Les câbles sont correctement connectés. 5. L'alimentation électrique est activée. 6. Il n’y a pas d’obstructions ou de nœuds sur les tuyaux d’arrivée et d’évacuation d’eau. 7. Tous les matériaux d'emballage et les livrets ont été retirés du lave-vaisselle. ATTENTION: Après l'installation, veillez conserver ce manuel en lieu sûr. Le contenu du manuel est très utile aux utilisateurs.
Consultez les tableaux présentés sur les pages qui suivent, cela pourra vous éviter de faire appel à un réparateur. Problème
Vérifiez que le lave-vaisselle est mis en marche et que sa porte est bien fermée. Le lave-vaisselle n’est pas alimenté un Vérifiez que le câble d'alimentation est courant électrique correctement branché dans la prise de courant. Vérifiez que l’alimentation en eau est Pression d’eau faible connectée correctement et que le robinet est ouvert. La porte du laveVeillez à bien fermer la porte jusqu’à vaisselle n’est pas l’enclencher. bien fermée Le tuyau d’évacuation est coudé
Vérifiez que l’évier se vidange correctement. Si le problème vient de l'évier bouché, vous aurez besoin de faire appel à un plombier plutôt qu’à un réparateur pour lavevaisselle. FR-73
Ouvrez la porte une fois que la vidange est terminée et vérifiez si la mousse a disparu. Du liquide de rinçage Essuyez toujours tout liquide de rinçage qui a été répandu aurait débordé. Le détergent utilisé Vérifiez que le détergent utilisé ne contient contenait du colorant pas de colorant.
éponge humide avec un peu de détergent Problèmes Film blanc sur lave-vaisselle, et portez des gants Minéraux provenant pour généraux les surfaces en caoutchouc. N’utilisez jamais d’autre d’une eau dure intérieures détergent que du détergent pour lavevaisselle, sinon de la mousse pourrait se former. Les articles affectés ne sont pas résistants à la corrosion Du sel a été rajouté sans qu’un Après avoir rajouté du sel, faites toujours programme de tourner le lave-vaisselle sur un programme Taches de lavage soit lancé rouille sur les immédiatement après. rapide, sans vaisselle à l’intérieur, et sans sélectionner la fonction Turbo (si couverts Des traces de sel se disponible). sont mêlées au cycle de lavage. Le couvercle de le couvercle. Vérifiez qu'il est bien l'adoucisseur est mal Vérifiez fixé. fermé FR-74
Bruits de coups secs provenant de la tuyauterie
Un bras d'aspersion tape contre un article Interrompez le programme et réorganisez de vaisselle dans un les articles empêchant la rotation du bras. panier Des couverts se le programme et remettez les promènent dans la Interrompez couverts en place. cuve du lave-vaisselle Ceci peut être lié à l'installation ou à la section transversale de la tuyauterie. La vaisselle n’a pas été chargée correctement Le programme n’était pas assez puissant. Quantité de détergent insuffisante. Certains articles ont bloqué la rotation des bras d'aspersion. Le dispositif de filtrage en bas de la cuve du lave-vaisselle n’est pas propre ou a été mal mis en place. Cela peut gêner la rotation des bras d'aspersion.
Cependant, en cas de doute, contactez un plombier qualifié. Voir le paragraphe intitulé « Chargement des paniers ». Choisissez un programme plus intensif. Voir « Tableau des cycles de lavage ». Utilisez plus de détergent ou changez-en. Changez la disposition des articles pour que le bras d'aspersion puisse tourner librement. Nettoyez et/ou assemblez le dispositif de filtrage correctement. Nettoyez les bras d'aspersion. Voir « Nettoyage des bras d'aspersion ».
éliminer ces marques. insuffisant vaisselle la vaisselle. Il reste du Les assiettes ont détergent bloqué l’ouverture dans le compartiment du Rechargez la vaisselle correctement. compartiment du détergent. à détergent. le lave-vaisselle comme indiqué Mauvais chargement Chargez dans ce manuel. la quantité de liquide de Pas assez de liquide Augmentez rinçage et/ou rajoutez du liquide de rinçage de rinçage dans le réservoir.
Entrouvrez la porte pour laisser échapper Vaisselle retirée trop la vapeur. Vous pouvez commencer à tôt décharger lorsque la vaisselle n’est plus que Résultat La vaisselle ne légèrement chaude au toucher. Videz en de séchage sèche pas bien premier le panier inférieur pour empêcher insuffisant l'eau de couler du panier supérieur. Lors d’un programme court, la température de lavage est plus basse et réduit la Mauvais choix de performance de lavage. Choisissez un programme programme avec un temps de lavage plus long. Utilisation de L’évacuation de l’eau est plus difficile pour couverts avec ce type d’articles. Les couverts, assiettes ou un plaquage de plats de ce type ne conviennent pas au lavemauvaise qualité vaisselle. FR-76
En cas de dysfonctionnement, l’appareil affiche des codes d’erreurs pour vous avertir : Le témoin Débordement Fuite dans un des lumineux du éléments du lave-vaisselle programme Verre clignote en continu.
• En cas de débordement, coupez l’arrivée d’eau avant d’appeler un réparateur. • En cas de débordement : –– Coupez l’arrivée d’eau avant d’appeler un réparateur. –– Retirez l'excès d'eau avant de redémarrer le lave-vaisselle.
Réglage de l'adoucisseur : H4
1. Cuillères à soupe Durée du cycle de lavage standard Niveau sonore Montage Peut être encastré La consommation réelle d’eau dépend des conditions d’utilisation de l'appareil. 4. A (efficacité maximale) à G (efficacité minimale) 5. Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie. L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison: FR-83
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.
