WAB28211FF - Lave-linge BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type	Lave-linge frontal
Capacité de lavage (coton)	5,5 kg
Capacité de lavage (synthétiques)	2,5 kg
Capacité de lavage (laine)	1,5 kg
Capacité de lavage (délicat/soie)	1,0 kg
Vitesse d'essorage maximale	1200 tr/min
Programmes	Blanc/Couleurs (30-90°C), Synthétiques (30-60°C), Délicat (30-40°C), Laine/Soie (froid-40°C), Lavable à la main, Rapide 40°/30 min, Rinçage, Essorage
Options	Prélavage, Lavage intensif, Rinçage plus, Repassage facile, Arrêt cuve pleine, Départ différé (1-19h)
Sécurité	Verrouillage du couvercle, Anti-débordement, Sécurité d'essorage, Anti-mousse

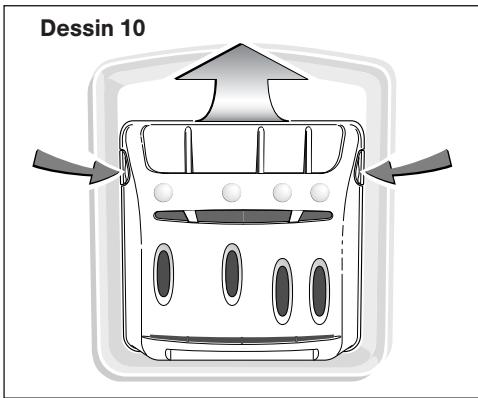

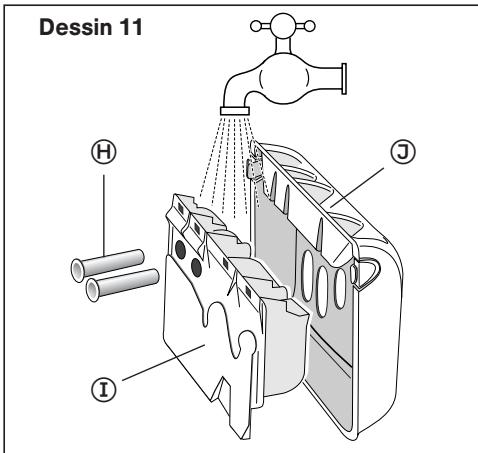

Entretien	Boîte à produits amovible (nettoyage), Filtre de pompe accessible par le tambour
Affichage	Numérique (temps restant, codes d'erreur)
Pesée automatique	Oui (adapte consommation d'eau et d'énergie)
Alimentation électrique	220-240 V, 50 Hz (prise de terre)
Consommation	Faible consommation d'eau et d'énergie

FOIRE AUX QUESTIONS - WAB28211FF BOSCH

Que faire si le programme ne démarre pas ?

Vérifiez que la touche Départ/Pause a été pressée, que le sélecteur de programme n'est pas sur « Arrêt », que la prise est branchée, le robinet d'eau ouvert et le couvercle bien fermé.

Pourquoi y a-t-il de fortes vibrations lors de l'essorage ?

Assurez-vous que toutes les brides de transport ont été retirées (voir chapitre « Démontage des brides »). Vérifiez l'horizontalité du sol et que l'appareil repose sur ses pieds, non sur les roulettes.

Le linge n'est pas essoré ou insuffisamment essoré, que faire ?

Vérifiez que vous n'avez pas sélectionné un programme sans essorage (ex. « Égouttage »). Si la sécurité d'essorage a détecté une mauvaise répartition, détassez le linge et relancez un essorage.

Une flaque d'eau se forme sous la machine, que contrôler ?

Vérifiez que le tuyau de vidange est correctement positionné dans le conduit d'évacuation et que les raccords du tuyau d'alimentation sont étanches (joints présents et serrés).

La machine ne vidange pas, pourquoi ?

Vérifiez que vous n'avez pas programmé un Arrêt cuve pleine. Nettoyez le filtre de pompe (voir chapitre « Nettoyage du filtre ») et assurez-vous que le tuyau d'évacuation n'est pas plié ou écrasé.

Le couvercle ne s'ouvre pas, comment faire ?

Le couvercle reste verrouillé pendant tout le programme. Attendez la fin du cycle ou, en cas d'arrêt, appuyez brièvement sur Départ/Pause et attendez 1 à 2 minutes pour le déverrouillage.

Pourquoi la durée du programme change-t-elle en cours de lavage ?

C'est normal. La durée affichée se met à jour en fonction de la charge détectée par la pesée automatique. Les sécurités d'essorage et anti-mousse peuvent aussi rallonger le cycle.

L'affichage clignote avec le code 1888, que signifie-t-il ?

Ce code indique un problème d'arrivée d'eau (robinet fermé, tuyau plié) ou de vidange (filtre bouché, tuyau obstrué). Vérifiez ces points et appuyez sur Départ/Pause pour relancer.

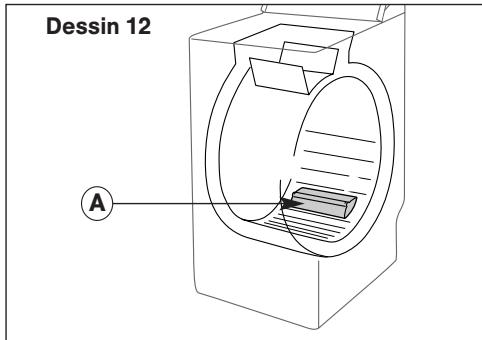

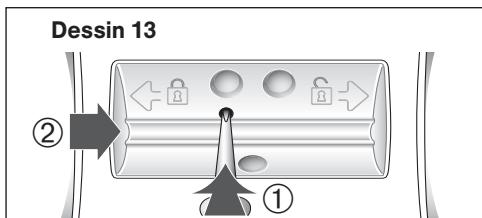

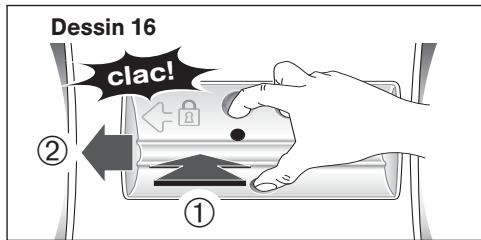

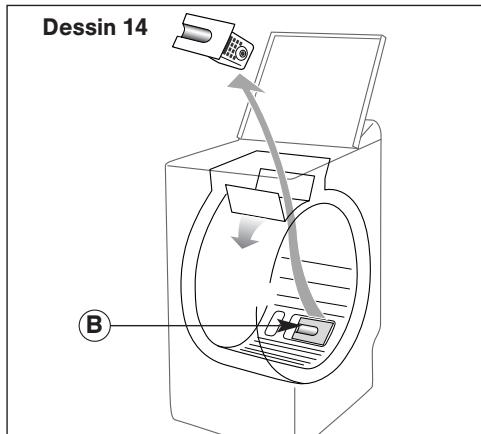

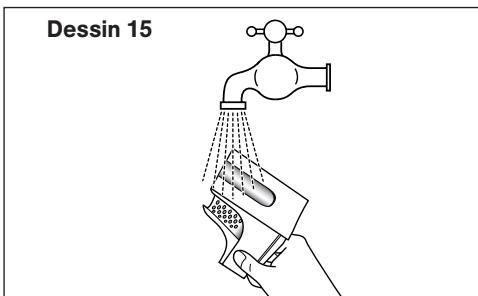

Comment nettoyer le filtre de pompe ?

Ouvrez les portillons du tambour, retirez la pièce en plastique au fond, sortez le filtre, enlevez les corps étrangers, rincez-le sous le robinet puis remettez-le en place en poussant jusqu'à enclenchement.

Dois-je retirer les brides de transport avant la première utilisation ?

Oui, impérativement. Retirez les 4 vis à l'arrière, la bride de transport, puis obstruez les trous avec les caches fournis. Conservez les brides pour un futur transport.

MODE D'EMPLOI WAB28211FF BOSCH

Notice d'utilisation

BOSCH

Pages

Consignes de sécurité 4 Respect de l'environnement / économies 4 Emballage et appareil usage 4 Description de l'appareil 5

1-Notice d'installation

Démontage des brides de transport de votre appareil 6 et 7 Déplacement de votre appareil 7 Raccordements de votre appareil - Arrivée d'eau 8 Raccordements de votre appareil - Evacuation des eaux usées 8 Alimentation électrique 9 Remplacement du cordon d'alimentation électrique 9 Mise en place de votre appareil. 9

2 - Notice d'utilisation

Codes d'entretien des textiles 10 Avant le premier lavage 10 Traitement des taches difficiles 11 Préparation de votre linge 12 Chargement de votre linge 13 Chargement des produits de lavage 13 Programmation 14 Choix d'un programme 15 Vitesses d'essorage 16 Touches de fonction 17 Lavage différé + modification d'un programme 18 et 19 Applications spéciales 20 Fonctions de sécurité 20

3 - Nettoyage et entretien

Carrosserie 21 Tableau de commandes, plinthe, etc., pièces internes 21 Boîte à produits 21 Nettoyage du filtre 22

4 - Affichage 23

5 - Que faire si... 25 6 - Service après-vente 26 7 - Tableau des programmes 28

Au fil des pages de cette notice, vous découvrirez les symboles suivants qui vous signaleront :

Les consignes de sécurité (pour votre machine ou votre linge) à respecter impérativement, Un danger électrique, Les conseils et les informations importantes.

Avec l'achat de votre nouveau lave-linge, vous venez d'acquérir un appareil électroménager moderne de très grande qualité.

Votre machine se caractérise par une faible consommation d'énergie, d'eau et de produits de lavage.

Chaque machine à laver qui quitte notre usine est contrôlée avec soin pour garantir un fonctionnement fiable et sûr. Notre service après-vente se tient à votre disposition pour toutes questions, notamment concernant la mise en place et les raccordements de votre appareil.

Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet www.bosch-home.com ou contactez notre service après-vente.

Veuillez lire la notice d'installation et d'utilisation ainsi que toutes les autres informations fournies avec votre appareil comme il se doit.

La notice d'installation et d'utilisation vous signale, aux endroits concernés, les différences relatives aux divers modèles.

Conservez-les soigneusement. Elles pourront vous être utiles ultérieurement ou servir à un autre utilisateur.

Utilisation adéquate de l'appareil

• au lavage des textiles pouvant être traités en machine dans un bain lessiviel,
• à être utilisé avec de l'eau potable froide et des produits de lavage et d'entretien du commerce spécifiques conçus pour être utilisés en machine.

Consignes de sécurité

Ne laissez jamais vos enfants sans surveillance à proximité de l'appareil.

Éloignez les animaux domestiques.

Lorsque vous branchez la fiche mâle dans la prise de courant ou l'en débranchez, veillez à ne pas avoir les mains mouillées.

Ne débranchez la fiche mâle de la prise de courant qu'en saisissant la fiche, jamais en

tirant sur le cordon.

Prudence lorsque vous vidangez le bain lessiviel très chaud.

Ne montez jamais sur l'appareil.

Observez les instructions de mise en place.

Risque d'étouffement!

Éloignez les enfants de l'emballage et des parties de l'emballage. Risque d'étouffement du aux emballages et aux films.

Danger de mort!

Une fois que l'ancien appareil a fini de servir, débranche sa fiche mâle de la prise de courant. Coupez le cordon d'alimentation pour rendre l'appareil inutilisable. Détruisez la fermeture du couvercle afin d'éviter que des enfants s'enferment à l'intérieur et s'exposent à un risque mortel.

Protection de l'environnement / économies

Votre appareil se caractérise par une faible consommation d'eau, d'énergie et de détergent. Il protège ainsi notre environnement et votre porte-monnaie.

Pour laver économique et écologique :

• Ne dépassez pas les charges recommandées.

Blanc et couleurs 5,5 kg

Synthétiques 2,5 kg

Linge délicat / soie 1,0 kg

Laine 1,5 kg

Si vous avez seulement de petites quantités de linge à laver, la capacité variable réduit automatiquement la consommation d'eau et d'électricité ainsi que la durée du programme.

• Au lieu de sélectionner le programme "Blanc 90°C", sélectionnez "60°C" et la touche "Intensif". La durée de lavage prolongée du programme 60°C permet d'obtenir des performances de lavage identiques au programme 90°C tout en réalisant des économies notables d'énergie.
• Pour du linge peu ou moyennement sale, un programme sans prélavage* suffit.
• Dosez le produit de lavage selon le degré de salissure, la quantité de linge et la durée du lavage et respectez les conseils du fabricant.
• Suivant le modèle.

Élimination écologique

• Éliminez l'emballage en respectant l'environnement.
• Cet appareil conforme à la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
• La directive définit des dispositions-cadres pour la reprise et le recyclage des appareils usagés au sein des pays de l'UE.

Démontage des brides de transport de votre appareil

Avant la première utilisation, il est impératif de retirer toutes les brides de transport situées au dos de l'appareil et les conserver pour un besoin ultérieur (par ex. déménagement).

1 Retirez le lave-linge de son socle. Enlevez la cale (Dessin 1). 2 Enlevez les 4 vis (B) à l'aide d'un tournevis (Dessin 2.1). 3 Retirez la bride de transport : Pour cela, ôtez les deux vis (Dessin 2.2) à l'aide d'une clé de 10 ou de 13 (suivant le modèle).

Assurez-vous que les deux entrepentes en plastique fixées sur la bride sont bien retirées en même temps que cette dernière.

Remontez les vis ⑧ à leur emplacement initial.

4. Obstruez impérativement les deux trous à l'aide des caches (E) prévus à cet effet (fournis dans le sachet d'accessoires) (Dessin 2.3) !

Dessin 1

Dessin 2.1 Dessin 2.2

Dessin 2.3

Démontage des brides de transport de votre appareil

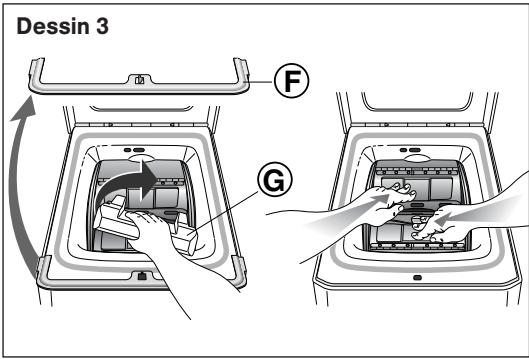

5 Retirez la bride (Dessin 3). Pour cela :

• Soulevez le couvercle de la machine
• Enlevez la cale F
• Enlevez la cale © en la tournant d'un quart de tour
• Libérez les portillons du tambour, bloqués en position basse, en appuyant simultanément sur les deux volets.

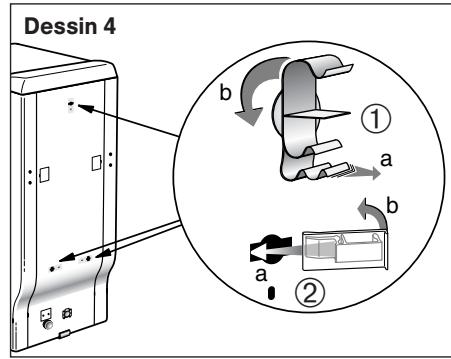

6 Enlevez les colliers-supports des tuyaux ① et obstruez impérativement les trous à l'aide des caches ② (fournis dans le sachet d'accessoires) (Dessin 4)!

• Nous vous conseillons de conserver toutes les pièces de bridage, car il faudra obligatoirement les remonter si vous devez, par la suite, transporter votre machine.

Avant sa sortie d'usine, votre appareil a été minutieusement contrôlé. Il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou au niveau des boîtes à produits.

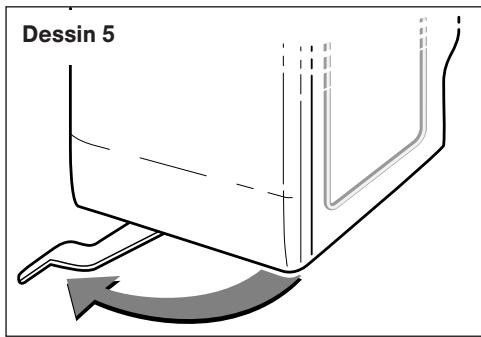

Déplacement de votre appareil

Suivant le modèle

Si votre machine est équipée de roulettes escamotables, vous pouvez la déplacer facilement.

Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité gauche le levier situé en bas de l'appareil (Dessin 5).

En fonctionnement, la machine doit reposer solidement sur ses pieds (levier ramené vers la droite).

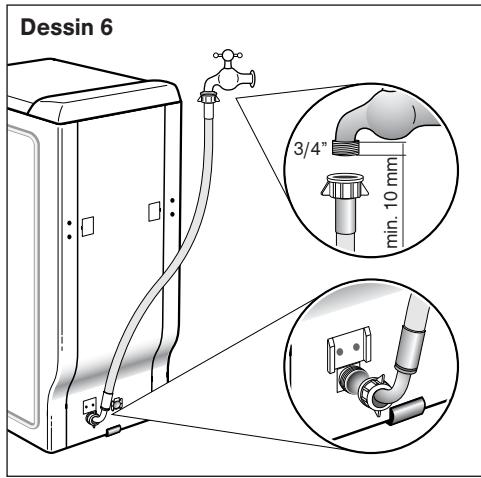

Alimentation en eau froide

Branchez le tuyau d'alimentation en eau (Dessin 6)

• Pression d'eau mini: 0,1 MPa ou 1 bar
• Pression d'eau maxi : 1 MPa ou 10 bar

Écoulement de l'eau

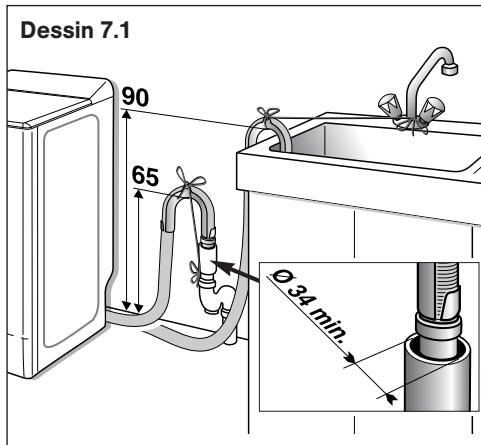

Raccordez le tuyau de vidange sur un siphon ventilé à l'aide du raccord coudé fourni (Dessin 7.1 / 7.2).

Le raccord coudé doit être placé à une hauteur comprise entre 65 et 90 cm du sol.

Bloquez le tuyau de vidange pour éviter qu'il ne se dégage en cours d'évacuation!

Remplacement du tuyau d'alimentation en eau

Lors du remplacement, veillez à bien tourner le tuyau pour le fixer et à placer un joint aux deux extrémités.

Contrôlez l'état du tuyau de vidange et du tuyau d'alimentation en eau.

Remplacer les tuyaux endommagés uniquement par des tuyaux d'origine disponibles auprès de notre service après-vente.

Dessin 7.2

Alimentation électrique

Ne branchez l'appareil qu'à une prise de terre alimentée en courant alternatif.

La tension du réseau doit correspondre à la tension mentionnée sur l'appareil (plaque signalétique).

La valeur de raccordement et le fusible requis sont indiqués sur la plaque signalétique.

Assurez-vous que :

• La fiche mâle et la prise de courant sont adaptées, la section du câble suffit,
• Le système de mise à la terre est installé conformément aux prescriptions.

Remplacement du cordon d'alimentation

Pour des raisons de sécurité, le câble d'alimentation ne doit être remplacé que par le service après-vente/agréé.

N'utilisez pas de prolongateur, adaptateur ou multi-prise.

Si vous utilisez un disjoncteur différentiel, celui-ci doit impérativement arborer le symbole :

Seul ce symbole garantit le respect des directives actuelles.

Lorsque vous branchez la fiche male dans la prise de courant ou l'en débranchez, veillez à ne pas avoir les mains mouillées.

Ne débranchez la fiche male de la prise de courant qu'en saisissant la fiche, jamais en tirant sur le cordon.

Risques de blessures!

Cet appareil est lourd. Soyez prudent lorsqu vous le soulevez.

Les tuyaux gelés risquent de se rompre ou d'éclater. Ne placez pas l'appareil dans un lieu exposé au risque de gel et / ou à l'air libre.

Ne le saisissez pas par ses parties saillantes (par ex. poignée du couvercle). L'appareil risquerait d'être endommagé.

Outre les consignes énoncées ici, vous aurez peut-être à respecter aussi les prescriptions particulières énoncées par vos compagnies distributrices d'eau et d'électricité.

En cas de doute, confiez le raccordement du lave-linge à un spécialiste.

Surface de pose

Il est important de stabiliser l'appareil afin qu'il ne "bouge" pas lors de l'essorage. La surface de pose doit être stable et bien horizontale. Les revêtements de sol mous ne sont par exemple pas adaptés, de même que les moquettes ou revêtements à revers en mousse.

Dessin 8

Pieds réglables: (suivant le modèle)

Certaines machines sont équipées de deux pieds réglables à l'avant permettant de compenser les inégalités du sol. Pour régler l'horizontalité et la stabilité de la machine, procédez comme suit :

• Basculez légèrement la machine à laver vers l'arrière.
• En fonction de la configuration du sol, vissez ou dévissez le ou les pieds (Dessin 8).
• Vérifiez la stabilité de la machine.

Codes d'entretien des textiles

Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont matérialisées par les symboles ci-dessous:

LAVAGE (Bac de lavage)	95	95	60	60	40	40	40	30
	Normal	Doux	Normal	Doux	Normal	Doux	Particulè- rement doux	Doux	A la main	Pas de lavage
	Les chiffres représentés dans le bac de lavage correspondant aux températures de lavage maximales à ne pas dépasser. Le trait situé sous le bac de lavage exige une action délicate (par ex. action mécanique réduite). Il caractérisse les cycles de lavage qui conviennent par exemple aux articles synthétiques et délicats.
CHLORAGE (triangle)	cl								Chlorage impossibly
	Chlorage dilué à froid.
REPASSAGE (fer à repasser)
	Réglage fort		Réglage moyen			Réglage doux			Ne pas repasser
	Les points désignent les plages de température du fer à repasser.
NETTOYAGE A SEC (tambour de nettoyage)	A	P	P	F			F		Pas de nettoyage à sec
	Les lettres sont destinées aux laveries. Elles renseignent sur les solvants à utiliser. Le trait en dessous du cercle exige un nettoyage avec une action mécanique, une addition d'eau et une température de séchage réduites.
SECHAGE en sèche-linge				Séchage doux					Séchage en sèche-linge impossible
	Les points désignent la température de séchage du tambour (sèche-linge).

Avant le premier lavage, faites un cycle de lavage sans linge. Avant d'effectuer votre première dessive, nous vous recommendons de faire un cycle de lavage "COTON 90°C sans prélavage", sans linge en utilisant une 1/2 dose de votre lessive habituelle. Ceci, afin d'éliminer les résidus de fabrication pouvant éventuellement subsister dans la machine.

Traitement des taches difficiles

Les taches de transpiration, sang, fruit, vin, chocolat disparaisent généralement avec les lessives contenant des éléments biologiques. D'autres taches nécessitent cependant un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un détachant, commencez toujours par l'extérieur de la tache pour éviter les auréoles.

HERBE: Tamponnez la tache avec du vinaigre blanc ou de l'alcool* à 90° (si le textile le permet), puis rincez et procédez au lavage.

CRAYON À BILLE - FEUTRE : Enlevez le maximum d'encre en tamponnant la tache avec un papier absorbant. Placez un chiffon blanc et propre derrière la tache et tamponnez la tache avec un autre chiffon. Imbibez ce second chiffon de vinaigre blanc pour les fibres synthétiques et artificielles ou d'alcool* à 90° pour les autres fibres (si le textile le permet).

ROUILLE : Pour des taches légères, recouvrez de sel. Pressez du jus de citron sur le sel et laissez reposer une nuit. Le jour suivant, rincez abondamment et faites un lavage. Pour des taches plus importantes, utilisez un produit anti-rouille en suivant très attentivement les conseils du fabricant.

CHEWING-GUM : Refroidissez-le avec un glaçon. Dès qu'il est suffisamment dur, grattez-le avec l'ongle. Enlevez l'auréole qui subsiste à l'aide d'un produit dégraissant*.

CAMBOUIS - GOUDRON : Utilisez un détachant. À défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

PEINTURE: Ne laissez pas sécher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine*, white spirit'). Savonnez puis rincez.

BOUGIE: Enlevez le maximum de la tache en grattant. Mettez ensuite du papier absorbant des deux côtés du tissu et passez un fer à repasser sur la tache pour faire fondre le reste de cire.

PRODUITS DE MAQUILLAGE: Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec de l'alcool* si l'article le permet et si la tache n'est pas grasse. Dans le cas contraire, préférez un produit dégraissant (type trichloréthylène*)

Cafe-the:

• Sur coton blanc : tamponnez la tache avec de l'eau oxygénée* puis lavez normalement.
• Sur coton de couleur : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillerées à soupe de vinaigre blanc pour 1/4 de litre d'eau) puis lavez normalement.
• Sur la laine : tamponnez la tache avec un mélange à parts égales d'alcool* et de vinaigre blanc avant de laver l'article.

Chocolat - FRUIT - JUS de FRUIT - vin :

Tamponnez la tache avec une solution d'eau vinaigrée (2 cuillères à soupe de vinaigre blanc pour 1/4 de litre d'eau). Rincez bien et lavez normalement.

GRAISSE: Saupoudrez immédiatement le tissu avec du talc. Laissez sécher et brossez doucement pour éliminer le talc. Puis tamponnez avec un produit dégraissant du type essence minérale*. Rincez et lavez normalement.

SANG: Trempez, le plus vite possible, l'article taché dans de l'eau froide, puis lavez normalement.

KETCHUP - SAUCE TOMATE : Préparez une solution avec un volume de glycérine pour un volume d'eau chaude. Laissez tremper le linge pendant une heures, puis lavez normalement.

Utilisation de produits detachants:

Pour éviter tout risque d'incendie ou d'explosion :

Si vous utilisez les produits préconisés dans les recettes ci-dessus, prenez soin de rincer abondamment votre linge avant de l'introduire dans votre machine. - Si vous utilisez des détachants du commerce, suivez très attentivement les conseils du fabricant de ces produits.

Les taches anciennes qui ont été repassées ou séchées dans un sèche-linge ne peuvent plus être enlevées.

Le tri de votre linge

Les corps étrangers (par ex. pièce de monnaie, trombones, épingles, clous) peuvent occasionner des dégâts au linge ou aux composants de l'appareil (par ex. au tambour).

• Videz les poches.
• Éliminez le sable des poches et des revers en brossant.
• Fermez les fermétures à glissières ou à pression.
• Enlevez les crochets des voilages ou mettez vos voilages dans un filtre de lavage.
• Mettez les pièces fragiles dans un filtre de lavage / une taie d'oreiller :
• Textiles délicats de type collants, voilages,
• Petites pièces de linge (chaussettes ou mouchoirs, etc.),
• Baleines de soutien-gorge (il arrive que les baleines se détachent lors du lavage et occasionnent des dégâts).
• Retournez les pantalons, lainages et les vêtements en maille, par ex. tricots, T-shirts ou sweat-shirts.

Ne dépassez pas les charges maximales suivantes :

COTON / COULEURS / FIBRES MELANGEES : 5,5 kg

SYNTHETIQUES: 2,5 kg

LAINE: 1,5 kg

DELICAT/SOIE: 1 kg

Poids moyen de quelques pièces de linge sec "peu épais

Drap 1 place.400 a 500 g Drap 2 places. 800 g Taiedoreiller 200g Chemise de nuit légere 150g Pantalon toile infant 120 g Pantalon toile adulte 500 g Chemisehommecoton/polyester 200g

T-shirt coton, grande taille 150g Torchon vaisselle 100 g Nappe 250g Lingerie délicate 50g Lainage synthétique infant 50g Chaussette 20g Pyjama toile adulte 250g

Poids moyen de quelques pièces de linge sec "épais

Blue-jean adulte 800 g à 1 kg Grande serviette éponge 700 g Petite serviette éponge 300g Pantalon jogging adulte 350g

Pyjama éponge infant 100g Peignoir de bain 1200g Sweat-shirt 250g Housse de couette 1500g

Risque d'explosion!

Les détergents à base de solvants, type détachants, éther, et les articles préalablement traités peuvent provoquer une explosion une fois chargés dans le tambour. Commencez par conséquent par rincer soigneusement ce linge à la main.

Les corps étrangers présents dans le tambour risquent d'endommager le linge. Avant de charger votre linge, vérifiez que le tambour ne contient aucun corps étranger.

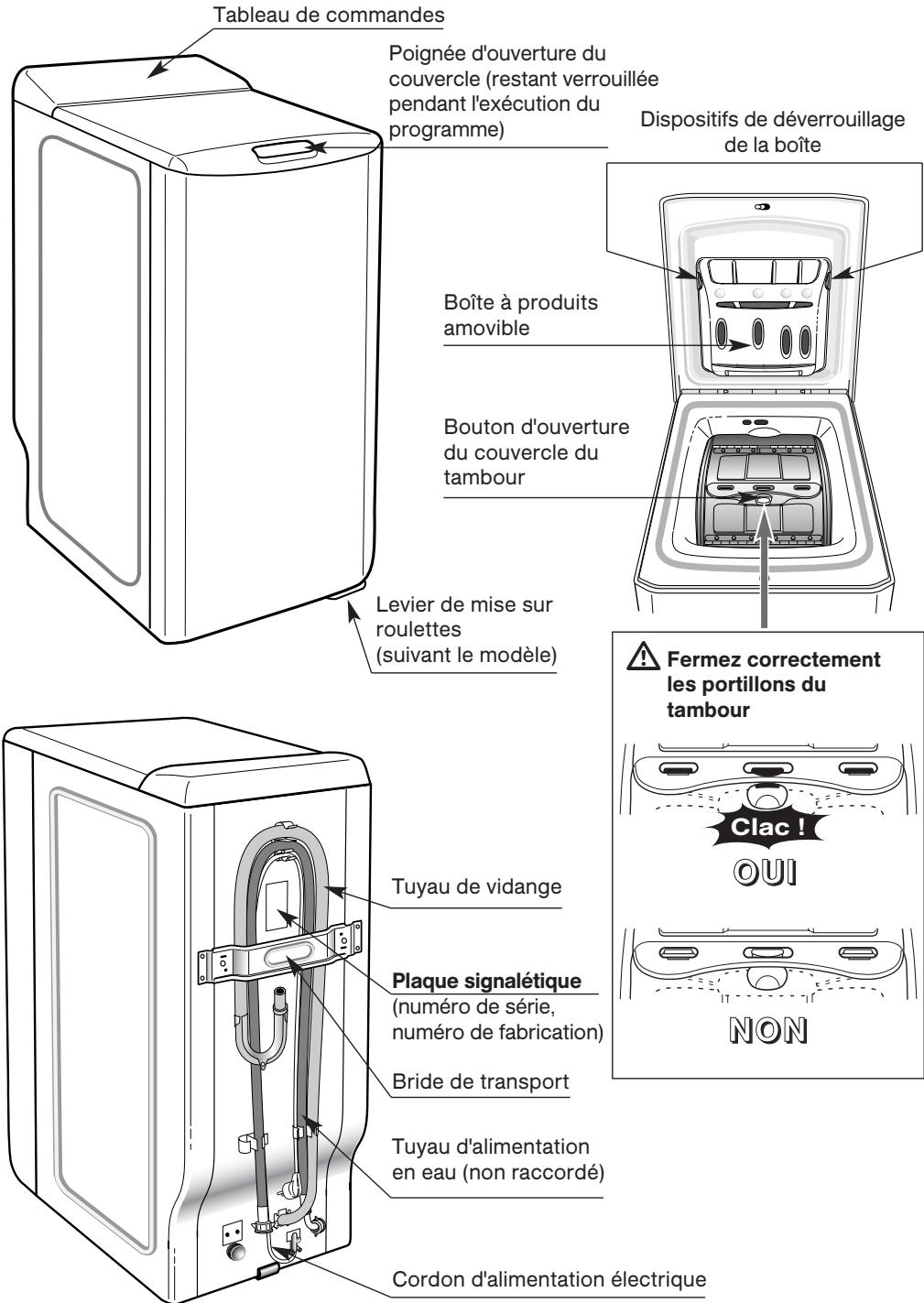

Ouverture de la machine

• Soulevez la poignée d'ouverture
• Appuyez sur le bouton poussoir situé sur le couvercle du tambour
• èces. Lors de l'essorage, la répartition des pièces de linge dans le tambour est plus uniforme si ces dernières sont de tailles différentes.

Ne dépassez pas les charges maximales recommandées (voir aussi TABLEAU DES PROGRAMMES). Une surcharge donne du linge moins propre et favorise le froissage.

Les petites quantités de linge réduisent automatiquement la consommation d'eau et d'énergie.

• Fermez le couvercle du tambour. Veillez à ce que le linge ne soit pas bloqué entre le tambour et le couvercle du tambour.

Vérifiez que le couvercle est bien fermé.

Chargement des produits de lavage

Dessin 9

Le bac de lavage peut contenir les poudres et les liquides. Toutefois, n'utilise pas de lessive liquide pour les programmes AVEC prélavage et / ou AVEC "Départ différé" (suivant le modèle)!

L'assouplissant concentré doit être dilué à l'eau chaude !

Ne dépassez pas le niveau MAX!

Ne versez pas la lessive directement dans le tambour!

Bac prélavage (poudre)

Bac lavage (poudre ou liquide)

Assouplissant

Fonction non disponible

: LESSIVEPOUDRE

: LESSIVE LIQUIDE

Dosage de la lessive

Dosez les produits lessiviels en fonction

• de la durée de l'eau (pour connaître la durée de l'eau, renseignez-vous auprès de votre compagnie distributrice d'eau),
• de la quantité de linge,
• du degré de salissure,
• des indications fournies par le fabricant de lessive.

Versez le produit lessiviel liquide dans le récipient de dosage correspondant.

Risque d'empoisonnement!

Rangez les produits lessiviels et d'entretien hors de portée des enfants.

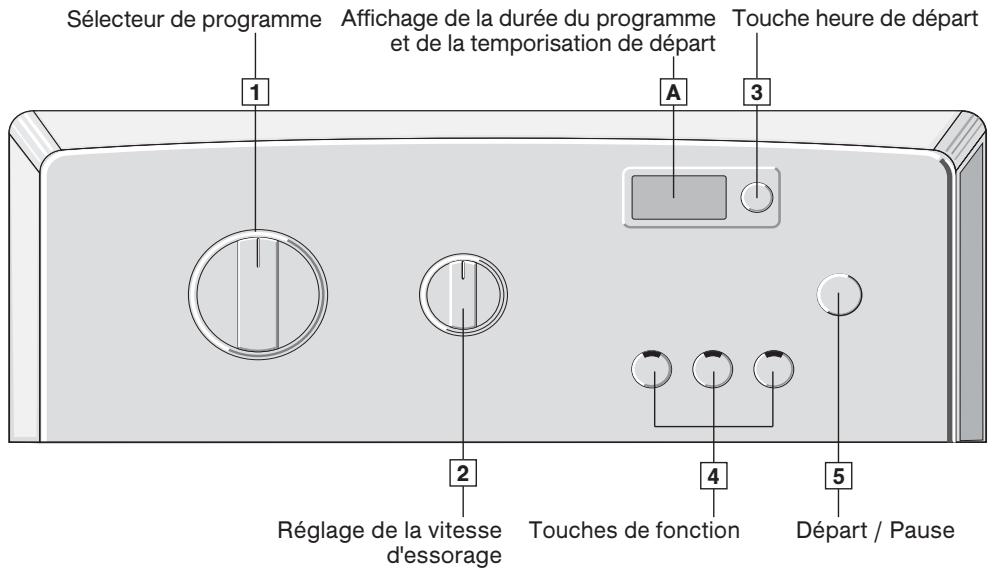

Programmation

Sélection d'un programme :	Affichage et position du sélecteur de vitesse d'essorage
• Tournez le sélecteur de programme 1 pour désir le programme souhaité.	En A, durée du programme, par exemple 450
• Sélectionnez une vitesse d'essorage adaptée à l'aide du sélecteur 2, voir tableau page 16.	Sélecteur de vitesse d'essorage 2 sur une des positions (par exemple "800").
• Choisissez les options souhaiétées à l'aide des touches 4.	Voyant(s) de la ou des options sélectionnée(s) allumé(s) en continu.
• Choisissez un départ immédiat en appuyant sur "Départ/Pause" 5, ...ou un départ différé en appuyant sur la touche 3 (temporisation de 1 à 19 heures).	Affichage du temps restant en A Temps restant jusqu'au départ du programme en A 19h-0
• A la fin du cycle, l'afficheur A indique "-0-". Maneuvrez le sélecteur de programme 1 en position "Arrêt". Ouvrez le couvercle et retirez le linge.	-0-

Programmes de base

Sélectionnez le programme souhaité - voir aussi le tableau des programmes.

Pour plus de détails concernant les vitesses d'essorage maximales des programmes, voir tableau page suivante.

Coton (blanc) 90°c

Programme de lavage intensif pour les textiles résistants, par ex. en coton ou en lin. Pour protéger les conduites de vidange, le bain lessiviel chaud est mélangé à de l'eau froide avant l'évacuation afin d'être refroidi.

Couleurs 60°c + touche “intensif

Pour du linge souillé par ex. en coton ou en lin. Programme à économie d'énergie.

Un cycle plus long combiné à une faible consommation d'énergie qui permet d'obtenir des performances de lavage identiques à un programme à 90°C.

Couleurs 60°C + prélavage

Pour les textiles résistants très sales.

Couleurs 30°, 40°, 60°C

Pour les textiles résistants.

Pour les textiles synthétiques, le coton, le lin ou les textiles mélangés.

Linge délicat 30°, 40 °c

Pour les textiles délicats lavables en machine (coton, synthétiques, textiles mélangés...) (par ex. voilages).

Laine froide, 40°c

Pour textiles lavables à la main et en machine en laine ou à base de laine, par ex. en cachemire, mohair ou angora.

Soie froide

Pour les textiles en soie lavables à la main et à la machine.

Rapide / 30 min

Pour une charge de linge peu sale jusqu'à 2,5 kg. Pour rafraîchir les textiles composés de coton, blanc, couleurs ou synthétiques résistants.

La température de lavage est automatiquement programmée à 40°C. Le cycle est limité à 30 minutes.

Pour ce programme, les doses de lessive doivent être réduites de moitié !

Rinçage

Rincage séparé suivi d'un essorage pour textiles synthétiques.

Essorage

Essorage séparé. Avant l'essorage, l'appareil vidange le bain lessiviel ou l'eau de rinçage.

Sur les programmes "Rinçage" et "Essorage", voir à sélectionner correctement la vitesse d'essorage, voir tableau p. 16.

• Suivant le modèle

Vitesses d'essorage (suivant le modele)
	Programme	avec réglage de la vitesse d'essorage*
		1200	1100	1000	900	800
	BLANC / COULEURS	1200	1100	1000	900	800
	COULEURS avec prélavage	1200	1100	1000	900	800
	SYNTHÉTIQUES*	1000	1100	1000	900	800
	LAINE / SOIE*	800	800	800	800	800
	DÉLICAT*	600	600	600	600	600
	LAVAGE A LA MAIN	600	600	600	600	600
	RAPIDE 40° / 30 min	1000	1000	1000	900	800
	EGOUTTAGE**	100	100	100	100	100
	ARRÊT CUVE PLEINE***	-	-	-	-	-

• La vitesse d'essorage est automatiquement limitée dans les programmes "Synthétiques", "Délicat" et "Laine/Soie". ** Égoutage : La machine effectue un essorage doux à 100 tr/min. ** Arrêt cuve pleine : La machine s'arrête sans que l'eau contenue dans la cuve n'ait été évacuée.

Programme pour les ESSAIS comparatifs et normalises

Programme BLANC/COULEURS 60 °C

Charge 5,5 kg

Durée 140 min

Programmation pour contrôle selon EN 60 456 et CEI 60 456.

Prélavage (suivant le modèle)

Pour le linge résistant très sale, par ex. en coton ou en lin.

La température lors du prélavage est de 30°C. L'option prélavage ne peut pas être sélectionnée avec les programmes Laine et Linge délicat.

En cas d'interruption du prélavage, le bain lessiviel est vidangé et le cycle de lavage principal se poursuit. Vous devez ajouter de la lessive dans la boîte à produits "I"!

Repassage FACILE

(suivant le modèle)

Cette option permet aussi de laver plus délicatement votre linge tout en conservant des performances identiques. La vitesse des essorages est moins élevée pour limiter le froissage du linge.

LAVAGE intensif (suivant le modèle)

Pour le linge très sale. Dans les programmes "blanc", "couleurs" et "synthétiques", la durée de lavage active est rallongée. Si le programme 30-60 °C est sélectionné, la température de lavage est augmentée de 4 °C.

Rincage plus (suivant le modèle)

Spécialement pour les sensibles et les allergiques et dans les zones où l'eau est très douce.

Ajoute un rincage supplémentaire au cycle de lavage.

ARRET CUVE PLEINE

Pour les textiles délicats et les voilages. La machine s'arrête sans que l'eau contenue dans la cuve n'ait été évacuée.

Le linge est essoré rapidement, y compris au cours des programmes "Délicat" et "Laine / soie".

Ceci permet d'obtenir un meilleur rinçage.

Lorsque "ARRET CUVE PLEINE" est sélectionné, l'afficheur A affiche alternativement les symboles :

La machine doit être vidangée et le linge essoré.

Actionnez le sélecteur pour choisir une vitesse d'essorage adaptée à la nature du linge. Le programme se termine automatiquement. L'afficheur indique le temps restant -0-

Actionnez le sélecteur [2] pour désirer la fonction "Egoutage". La machine effectue un essorage doux. L'afficheur indique le temps restant [0-].

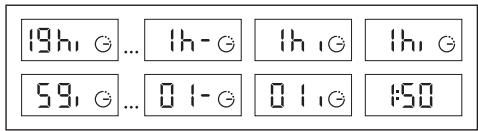

Départ différé

Par pressions successives sur la touche 3, il est possible de différer le départ du programme de 1 à 19 heures (réglage par tranches d'une heure). La sélection est validée après quelques secondes. Pour activer le départ différé, appuyez sur la touche "Départ/Pause".

Le temps restant avant le départ est indiqué en A (par tranches d'une heure de 19 heures à 1 heure puis par tranches d'une minute de 59 minutes à 1 minute). Durant toute la période d'attente, le symbole de départ différé est allumé. Les quatre segments clignotent l'un après l'autre.

Une fois la période d'attente écoulée, le programme démarre et l'afficheur A indique le temps restant.

Durant la période d'attente, vous pouvez à tout moment modifier les réglages effectuels, voir le passage "Modification d'un programme".

Ajout ou retrait de linge (impossible en cours d'essorage)

Au cours du cycle de lavage, il est possible d'ajouter ou de retirer du linge.

• Appuyez sur la touche "Départ/Pause" [5] pour interrompre le programme.
• Ajoutez / retirez le linge voulu.

Il peut s'écouler 1 à 2 minutes avant que le couvercle ne se déverrouille.

• Appuyez sur la touche "Départ/Pause" [5] pour redémarrer le programme.

Si vous avez choisi un départ différé, vous pouvez ouvrir le tambour à tout moment pendant la temporisation de départ. Il n'est nécessaire d'interrompre le programme et de recommencer.

En A, temps restant arrêté.

En A, temps restant réactivé (deux points clignotants).

Modification d'un programme

Si vous avez sélectionné un mauvais programme par inadvertance :

• Mettez le sélecteur de programme sur la position "Arrêt".
• Tournez le sélecteur sur le nouveau programme.
• Appuyez sur "Départ", le cas échéant.

La vitesse d’essorage peut être modifiée tout moment lorsque le programme est en cours d’exécution. Il est possible d’activer et de désactiver n’importe quelle option, quel que soit le stade d’avancement du programme, à la seule condition qu’elle n’ait pas été exécutée.

Interruption d'un programme

Si vous souhaitez interrompre un programme prématurément :

• Mettez le sélecteur de programme sur la position "Arrêt".
• Mettez le sélecteur de programme sur la position "Essorage". Sélectionnez la vitesse d'essorage souhaitée (et non Arrêt cuve pleine).
• Appuyez sur la touche "Départ".

L'ouverture du tambour peut ne pas être orientée vers le haut, qui impose de le tourner. Attention : après les lavages à 90° / 60°, le tambour est très chaud !

Modification d'un programme :

Avant l'actionnement de la touche "Départ/Pause" [5], toutes les modifications sont possibles.

Immédiatement après le départ du programme :

Il est possible de modifier le programme (passage de “LAINÉ” à “SYNTHETIQUES”, par exemple) ; il suffit ensuite d'appuyer à nouveau sur la touche “Départ/Pause” 5.

Pendant le programme de lavage : il est possible de modifier le programme

(passage de "DELICAT" à "LAINE", par exemple) ; il suffit ensuite d'appuyer à nouveau sur la touche "Départ/Pause" [5]. Une partie de l'eau est susceptible d'être vidangée. Le programme redémarre.

Il est possible de modifier la température au cours d'un programme sans appuyer à nouveau sur la touche "Départ/Pause".

Il est possible à tout moment de modifier la vitesse d'essorage.

Il est possible d'activer et de désactiver toutes les fonctions complémentaires, quelles que soient le stade d'avancement du programme, à la seule condition qu'elles ne soient pas entrées en action.

- Pendant la temporisation de départ :

Toutes les modifications de programme apportées pendant la temporisation de départ sont prises en compte.

Il est possible à tout moment de modifier la temporisation de départ (pour passer, par exemple, de 3 à 18 heures).

Il est possible de démarrer le programme immédiatement en réinitialisant la temporisation de départ (par une pression supplémentaire après l'affichage 19 h) puis en appuyant sur la touche “Départ/Pause”.

Il est possible d'activer et de désactiver toutes les fonctions additionnelles possibles pendant la temporisation de départ.

Lorsque l'indication -0- apparait sur A, il est possible de besoin un nouveau programme sans devoir au préalable manœuvrer le sélecteur de programme 1 en position "Arrêt".

Avant de mettre en marche votre machine, vérifiez que le cordon électrique est branché et le robinet d'eau ouvert.

Assurez-vous que les portillons du tambour et le couvercle de la machine sont bien fermés. Par mesure de sécurité, à la fin du programme, il est conseillé de débrancher le cordon électrique puis de fermer le robinet d'accompement d'eau.

Après une coupure de courant, à la remise sous tension, le programme reprendra systématiquement là où il a été interrompu.

Trempage

• Introduisez du linge de même couleur dans le tambour.
• Dans le compartiment II, versez du produit de trempage en vous conformant aux instructions du fabricant de ce produit.
• Réglez le programmateur sur "Blanc/couleurs 30°C".
• Appuyez sur la touche "Départ/Pause". Le programme démarre.
• Au bout de 10 minutes environ, appuyez de nouveau sur la touche "Départ/Pause". Le linge baigne maintenant dans l'eau.
• Une fois que le linge a trempe le temps que vous vouliez, CHOISSESZ un programme de lavage.

Vous n'avez pas besoin d'un produit lessiviel supplémentaire car le bain de trempage sert aussi de bain de lavage.

Amidonnage

Le linge ne doit pas avoir été préalablement traité avec un produit assouplissant.

• Introduisez du linge dans le tambour.
• Dosez la quantité d'amidon voulue pour 15 litres d'eau environ.

Si l'amidon est en poudre, diluez-le d'abord dans l'eau en respectant les instructions de son fabricant.

• Sélectionnez le programme "Rincage".
• Réglez la vitesse d'essorage.
• Versez la solution amidonnée dans le compartiment.
• Appuyez sur la touche "Départ/Pause".

Teinture / décoloration

Ne pas effectuer de teintures trop fréquemment. Le sel peut attaquer l'acier inoxydable!

Respecter les indications du fabricant de la teinture!

Ne décolorez jamais du linge dans le lave-linge.

Sécurité d'ouverture du couvercle :

Dès que le programme a démarré, le couvercle se verrouille.

Dès que le programme est terminé ou lorsque la machine est arrêtée cuve pleine d'eau, le couvercle se déverrouille.

Suivant votre modèle, si vous avez programmé un "départ différé", le couvercle n'est pas verrouillé pendant toute la période d'attente précédant le départ du programme.

Si vous souhaitez ouvrir le couvercle pendant l'exécution du programme, appuyez brièvement sur la touche "Départ/Pause" et attendez au moins 1 à 2 minutes afin que la sécurité du couvercle se déverrouille.

Pour éviter tout risque de brûlures, le couvercle reste verrouillé jusqu'à ce que le bain lessiviel ait refroidi.

Sécurité anti-débordement :

En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement éventuel.

Sécurité d'essorage

Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée.

Dans ce cas, votre linge peut être insuffisamment essoré. Répartissez uniformément votre linge dans le tambour et programmez un nouvel essorage.

Sécurité anti-mousse

Votre lave-linge est capable de détecter une trop forte production de mousse lors de l'essorage.

Si cela se produit, l'essorage s'arrête et la machine est vidangée.

Le programme se poursuit ensuite.

La vitesse d'essorage est adaptée et un rinçage supplémentaire est effectué.

Risque de décharge électrique!

Débranchez tout d'abord la prise d'alimentation du lave-linge.

Ne nettoyez jamais le lave-linge au jet d'eau.

Risque d'explosion!

N'utilisez pas de solvants pour nettoyer le sèche-linge.

Risque de gel!

En cas de risque de gel, débranchez le tuyau d'alimentation en eau du robinet et vidangez complètement la machine.

Ceci éliminera l'eau résiduelle de la cuve.

Carrosserie

Utilisez uniquement de l'eau et du savon.

Tableau de commandes, plinthe, etc.:

Utilisez uniquement un chiffon humecté d'eau.

Dans tous les cas, proscrire :

• les poudres abrasives les éponges en métal ou en matière synthétique
• les produits à base d'alcool (alcool, diluant, etc.)

Pièces internes

Nous vous recommendons :

• de laisser le couvercle ouvert quelques temps après le lavage.
• de nettoyer, environ une fois par mois, les parties en plastique et en caoutchouc de l'accès à la cuve à l'aide de lessive de savon. Pour éliminer tout résidu de produit, effectuez un rincage.
• de lancer un programme de lavage à 90 °C au moins une fois par mois.

Boîte à produits

Nettoyez régulièrement la boîte à produits. Pour cela :

• Appuyez simultanément sur les bossages se trouvant de part et d'autre de la boîte (Dessin 10). Celle-ci s'extrait de son logement (Dessin 10).
• Retirer les pièces H situées à l'arrière de la boîte ① et séparez cette dernière de son enjoliveur avant ③ (Dessin 11).
• Rincez le tout sous le robinet. Prenez soin de vider l'excédent d'eau qui pourrait subsister à l'intérieur de la boîte.
• Remontez tous les éléments de la boîte dans le bon ordre. Clippez l'ensemble de la boîte sous le couvercle de la machine.

Nettoyage du filtre

Si le filtre de pompe n'est pas nettoyé régulièrement, cela peut nuire aux performances du lave-linge.

Nettoyage du filtre de pompe

Ce filtre récapère la poussière et tous les petits objets, par ex. des boutons décousus, qui ont pu tomber dans la cuve.

Pour le nettoyer, procédez comme suit:

• Ouvrez les portillons du tambour.

Au fond du tambour se trouve une pièce en plastique @ qui entraîne le linge (dessin 12).

Déverrouillez cette pièce (dessin 13).

• Introduisez une tige (un crayon ou un tournevis) dans le trou situé sur la pièce .
• Tout en appuyant verticalement à l'aide de cette tige, poussez la piece (A) vers la droite jusqu'à ce qu'elle s'échappe de son logement.
• Retirez la pièce (A).
• Tournez légèrement le tambour, portillons ouverts, vers l'avant de la machine (dessin 14).

• Retirez le filtre de pompe (B) de son logement (dessin 14).
• Enlevez les corps étrangers et la poussière se trouvant à l'intérieur.
• Rincez le filtre sous le robinet (dessin 15).

• Remettez le filtre en place en le poussant bien à fond dans son logement.
• Remettez la pièce en place. Positionnez la pièce en la poussant vers la gauche jusqu'à ce qu'elle s'enclenche parfaitement (dessin 16).

Incidents signalés dépannables par vous-même

La machine à laver présente des dysfonctionnements au niveau de l'afficheur.

Affichage clignotant	Causes / remèdes
1888	L'arrivée d'eau ne fonctionne pas. Ouvrez le robinet d'eau et appuyez de nouveau sur la touche “Départ/Pause”. Cet incident peut aussi être provoqué par un mauvais raccordement du tuyau d'alimentation en eau (voir chapitre “RACCORDEMENTS DE VOTRE APPAREIL : Tuyau d'alimentation en eau”).
1888	Le filtre de pompé est bouché. Nettoyez le filtre de pompé (voir chapitre “NETTOYAGE DU FILTRÉ”) puis appuyez de nouveau sur la touche “Départ/Pause” pour relancer le programme. Vérifiéz le tuyau d'évacuation : le raccordement ne doit pas être étanché (voir chapitre “RACCORDEMENTS DE VOTRE APPAREIL : Evacuation des eaux usées”).
1888	Vérifiéz le positionnement du tuyau de vidange : le raccordement ne doit pas être étanché (voir chapitre “RACCORDEMENTS DE VOTRE APPAREIL : Evacuation des eaux usées”).
1888	Le tambour est bloqué. Vérifiéz si une petite piece de linge (ex. mouchoir, chaussette...) n'est pas passée dans la cuve et le tambour. Pour avoir accès au fond de la cuve, reportez-vous au chapitre “NETTOYAGE DU FILTRÉ”.
1888	Le couvercle n'est pas fermé correctement. Vérifiéz si le couvercle est correctement fermé. Démarrez le programme avec la touche “Départ/Pause”.

Veuillez vérifier si l'incident peut être éliminé par vos soins (voir plus haut) !

Les indications suivantes nécessitent l'intervention systématique d'un dépanneur :

Affichage clignotant

808

1805

1889

etc.

Lorsque ces indications apparaissent :

Mettez le sélecteur de programme sur la position "Arrêt".

• Débranchez la prise de courant pendant au moins 10 s.
• Rebranche la prise de courant.
• Sélectionnez le programme et relancez un cycle de lavage.

Si le défaut persiste, appelez le service après-vente.

Débranche la prise d'alimentation du lave-linge et fermez le robinet d'eau.

Si vous ne parvenez pas à éliminer vous-même le défaut à l'aide du tableau suivant :

• Mettez le sélecteur de programme sur la position "Arrêt".
• Débranchez la prise d'alimentation du lave-linge. Fermez le robinet d'eau.

Risque de décharge électrique!

Les éventuelles interventions sur votre lave-linge doivent être effectuées par le service après-vente ou par un professionnel qualifié.

ProblèmeLe programme nédémarre pas	Causes possibles / remèdes • Le programme a été sélectionné de façon incomplète: - vous n'avez pas appuyé sur la touche “Départ/Pause”. - Le sélecteur de programme est resté sur la position Arrêt. • L'appareil n'est plus alimenté en électricité: - vérifie si la prise de courant est correctement branchée. - vérifie le disjoncteur, les fusibles. • Le robinet d'eau est fermé. • Le tuyau d'alimentation en eau est plié. • Le couvercle de l'appareil est mal fermé.
Fortes vibrations lors de l'essorage	• Notre apparéil n'a pas été correctement débridé: - vérifie si toutes les brides de transport ont bien été retireées. (Voir chapitre “DEMONTAGE DES BRIDES DE TRANSPORT DE VOTRE APPAREIL”) • Le sol n'est pas horizontal. • Notre apparéil repose sur ses deux roulettes “avant” (suivant le modele). - reposez l' apparéil sur ses pieds en repoussant le levier de mise sur roulettes vers la droite.
Le linge n'a pas été essoré ou est insuffisamment essoré	• Vous avez sélectionné un programme sans essorage, par ex. “Egouttage”. • La sécurité d'essorage a déetecté une mauvaise répartition du linge dans le tambour : - détassez le linge etprogrammez un nouvel essorage.
Une flaque d'eau se forme contre / sous la machine	• Le tuyau de vidange est mal positionné dans le conduit d'évacuation. • Les raccordements du tuyau d'alimentation en eau à la machine et au robinet d'eau ne sont pas étanches : - vérifie la présence des joints et le serrage des raccords.
La machine ne vidange pas	• Vous avez programmé un “Arrêt cuve pleine”. • Le filtre de la pompé de vidange est obstrué: - nettoyez-le (voir chapitre “NETTOYAGE DU FILTRÉ”) • Le tuyau d'évacuation est plié ou écrasé.
Le couvercle ne s'ouvre pas	• Le programme n'est pas encore terminé. Le couvercle reste verrouillé pendant toute la durée du programme.
Les portillons du tambour s'ouvre trop lentement (suivant le modele)	• Notre machine n'a pas fonctionné depuis longtemps. • Elle est située dans un local trop froid. • Des résidus de dessive (poudre) bloquent les charnières. - Eliminez les résidus de poudre.

Problème

La durée du programme est écourtée ou rallongée en cours de programme

Causes possibles / remèdes

Il ne s'agit pas d'un défaut. La durée affichée en début de programme se met à jour en fonction de la charge introduite. Ceci garantit un résultat de lavage parfait, des consommations d'eau et d'énergie adaptées à la charge. C'est normal. Le système de sécurité d'essorage et anti-mousse peuvent rallonger la durée initiale affichée.

Service après-vente

Chaque machine à laver qui quitte notre usine est contrôlée avec soin pour garantir un fonctionnement fiable et sûr. Notre service après-vente se tient à votre disposition pour toutes questions, notamment concernant l'installation et les raccordements de votre appareil.

Si vous ne pouvez pas. Remédier vous-même au problème (Que faire si...->Pages 25,26), veuillez contacter notre service après-vente. Nous nous efforcerons de trouver une solution pour vous éviter le déplacement d'un technicien. Vous trouverez les coordonnées du service après-vente ici-même ou dans la liste ci-jointe (selon modele). Lors de votre appel, indique la référence complète de votre apparéil (numéro de série et numéro de fabrication). Vous trouverez ces informations sur la plaque signalétique de l' apparéil.

En indiquant ces numéros au technicien du service après-vente, vous lui épargnez des déplacements inutiles. Vous économiserez ainsi les frais supplémentaires engendrés.

Vous trouverez d'autres informations et une sélection de nos produits sur notre site Internet : http://www.bosch-home.com

• B070222141
• FR 0 825 398 010 (0.15 € TTC/mn)
• CH 0848 840 040

Vous aurez ainsi la garantie que la réparation est effectuée par des techniciens dument formés, avec des pièces de rechange d'origine.

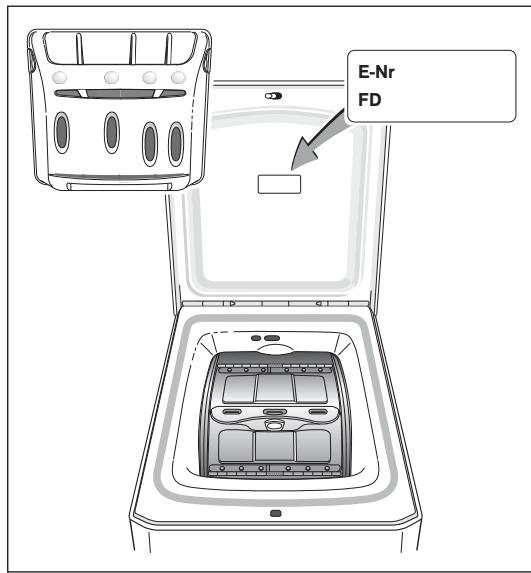

Vous trouverez le numéro de série derrière le bac à produits.

Pour savoir comment le retirer, reportez-vous au chapitre NETTOYAGE ET ENTRETIEN.

Pour déterminer le programme le plus adapté à la nature de votre linge, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.

Tableau des programmes					-	-	-	-	-100	-
Nature du textile		Température (°C)*	Charge maxi(kg)	Durée deprogramme(*)	Prélavage*	Lavage intensif*	Rinçage plus*	Repassagefacile*	Egouttage*	Arrêt cupeplie
	BLANC / COULEURS	30 - 90°	5,5	1h56 - 2h13	●	○	●	○	●	●
	COULEURS avec prélavage*	60°	5,5	2h37		○	●	○	●	●
	SYNTHÉTIQUES	30 - 60°	2,5	1h20 - 1h41	●	○	●	○	●	●
	DÉLICAT	30 - 40°	1,0	33 min - 43 min			●	●	●	●
	LAINE / SOIE	Froid - 40°	1,5	32 min - 41 min			●		●	●
Programmes spéciaux
	LAVABLE A LA MAIN	Froid	1,0	32 min			●		●	●
	RAPIDE 40°/ 30 min*	40°	2,5	30 min					●	●
Programmes particuliers
	RINÇAGE seul		Selonla naturedu textile	8 min - 18 min					●	●
	ESSORAGE seul			9 min - 10 min					●

• Fonctions ou options suivant le modèle

Les durées de programme sont données pour une valeur moyenne “sans options”. Pendant la phase de démarrage (environ 10 min) la température sélectionnée et la charge de linge (pesée automatique) déterminent la durée du programme. - Si vous faites un programme avec “Prélavage”, vous devrez ajouter 18 - 25 minutes. - Si vous faites un programme avec "Lavage intensif", vous devrez ajouter 5 - 17 minutes. - Si vous faites un programme avec "Rincage plus", vous devrez ajouter 9 - 20 minutes.
