MODE D'EMPLOI CDIN2L350PB47 CANDY
- Veuillez dire ce manuel avec attention avant d'utiliser ce lave-vaisse, il vous aidera à l'utiliser et à l'entrenir correctement.
- Veuillez le conserver pour consultation ultérieure.
- Le cas échéant, fournissez-le au propriétaire suivant de cet apparéil.
Ce manuel contient des paragraphs concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.
Avant d'appeler un réparateur
- En consultant la section de dépannage rapide, vous pourrez才知道 des solutions à quelques soucis courants par vous-même.
- Si vous ne trouvez pas de solution par vous-même, veuillez alors vous adresser à un réparateur professionnel.
REMARQUE:
Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se réserve le droit d'effectuer des modifications sans avis préalable.
Ce manuel d'utilisation peut également être obtenu auprès du fabricant ou du vendeur responsable.
1) Informations concernant la sécurité 1
2) Guide d'utilisation rapide 2
3) Fonctionnement 3
Panneau de Contrôle 3
Description du lave-vaiselle 3
4) Avant la première utilisation 4
A. Adoucisseur d'eau 4
B. B. Remplissage du sel dans l'adoucisseur 5
C. Ajout du liquide de rençage. 5
D. onctionFdu détergent 7
5)Chargement des paniers 9
Attention: avant et après le chargement des paniers 9

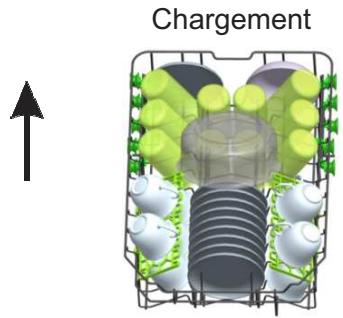

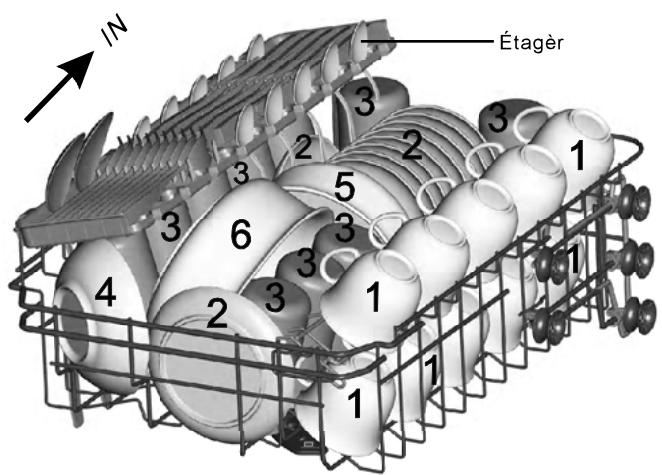

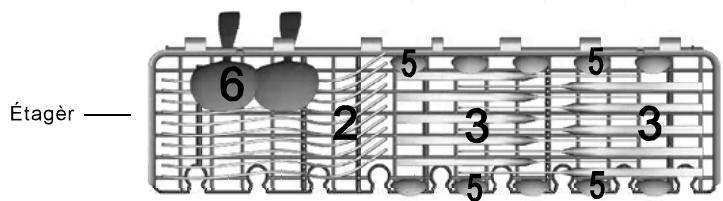

Chargement du panier du haut 10

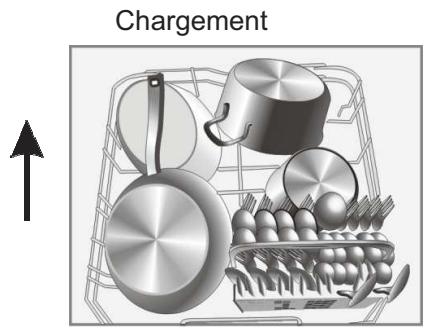

Chargement du panier du bas 10

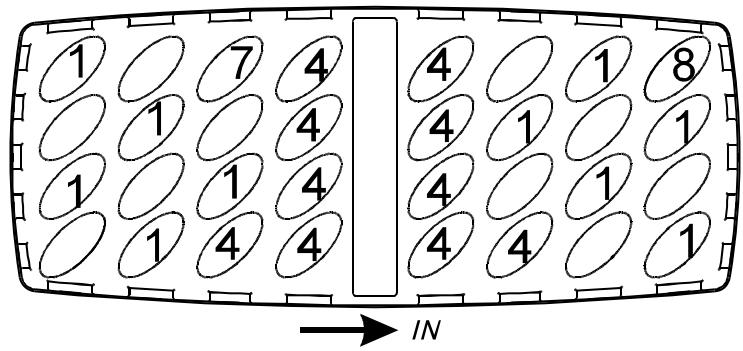

Panier a couverts 10
6) Demarrer un programme de lavage 11
Tableau des cycles de lavage 11
Mettre en marche I'appareil 11
Changer le Programme 12
A la fin du cycle de lavage 12
7)Entretien et nettoyage 13

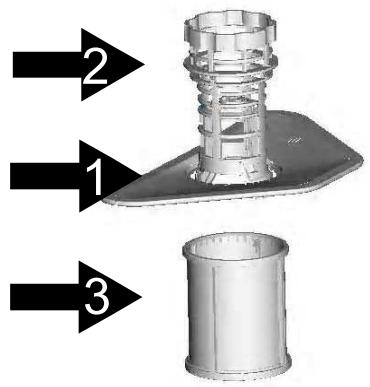

Système de filtration 13
Entretien du lave-vaisselle 14
8) Instructions d'installation 15
Mise en place 15
A propos des branchements électriques 15
Alimentation en eau 16
Demarrer le lave-vaisselle 17
9)Guide de dépannage rapide 18
Avant d'appeler un réparateur 18
Codes d'erreur 19

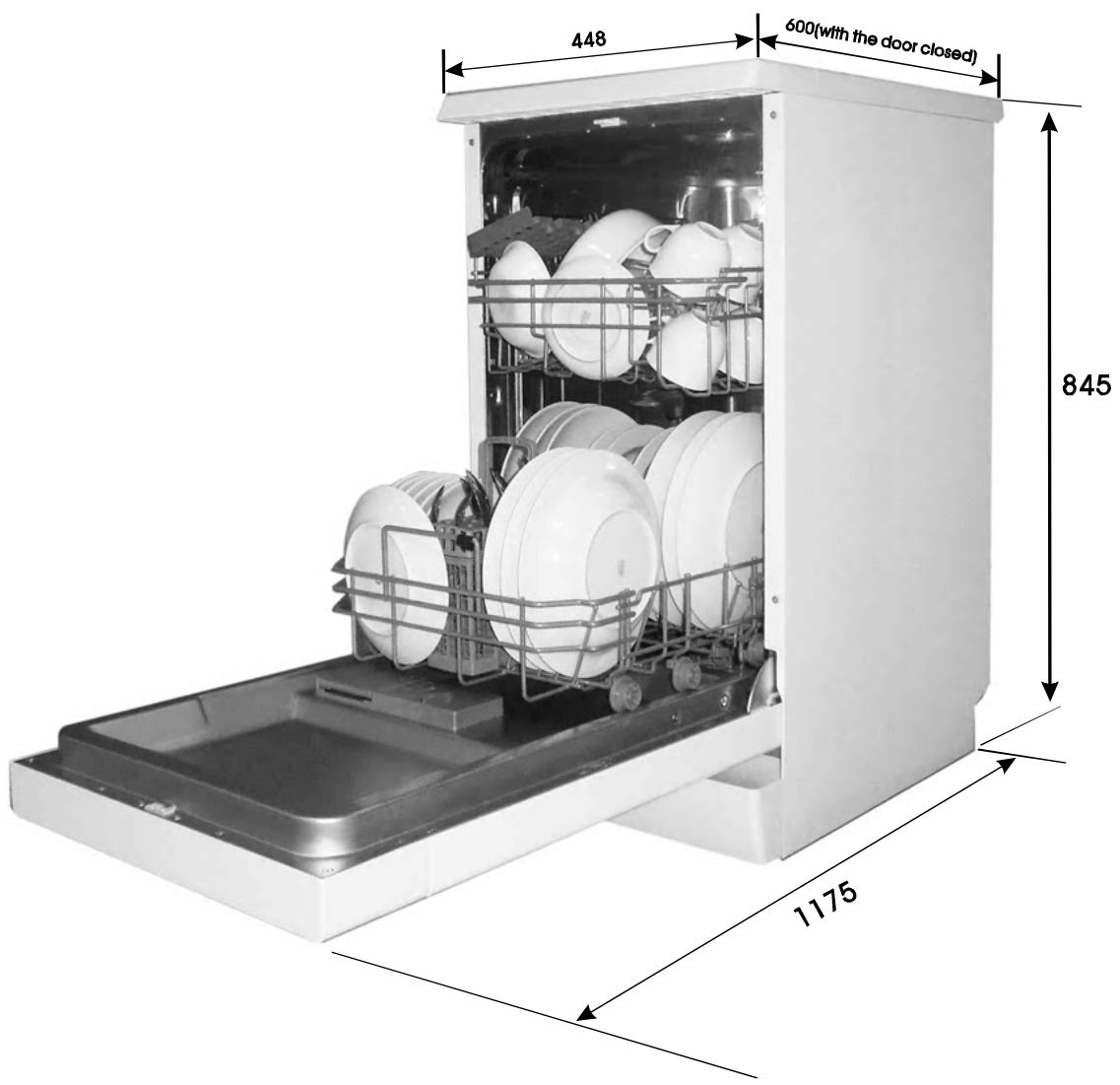

Spécifications techniques 20

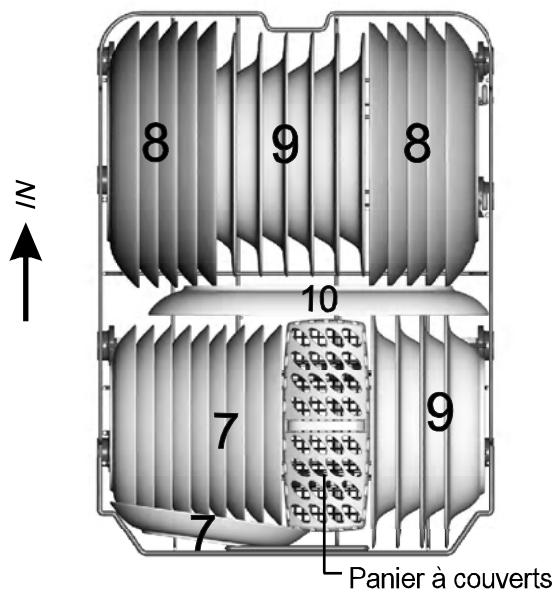

Chargement des paniers selon En50242
1.CONSIGNES DE SECURITE IMPORTANTES
Attention!
Lorsque vous utilisez votre lave-vaisselle, suivez attentivement les précautions suivante
Cet apparéil est destiné à un usage domestique ainsi que dans les situations suivantes :
Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes dont les capacité physiques, sensorielles ou mentales sont réduites ou encore des personnes ayant un manque d'expérience et de connaissances sur l'utilisation du produit, si et seulement si celles-ci ont été informées des dangers liés à l'utilisation de l' apparéil.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Le nettoyage et l'entretien de l'appareil ne doivent pas etre effectués par des enfants sans surveillance.
Cet apparéil est conçu pour un usage domestique en interieur uniquely. Pour éviter les risques de chocolélectriques, veuillez ne pas immer l' apparéil, le cordon d'alimentation ou la prise, dans l'eau ou dans tout autre liquide.
Veillez à débrancher l'appareil avant toute opération de nettoyage ou de maintenance. Utilisez un chiffon doux humidifié avec du savon doux puis essuyez avec un chiffon sec.
ALIMENTATION ELECTRIQUE
Cet apparéil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque de chocolélectrique en réduisant la résistance du courant électrique. Cet apparéil est équipé d'un cordon de mise à la terre ainsi que d'une fiche de mise de mise à la terre.
La prise utilisée doit être appropriée muni d'une mise à la terre conformément aux réglementations locales en vigueur.
- Un mauvais raccordement à la terre peut entraîner un risque de chocolélectrique. Veillez à consulter un professionnel si vous avez un doute concernant votre installation.
Veillez à ne pas modifier la prise fournie avec l'appareil si elle ne s'adapte pas à votre installation. Veillez contacter un professionnel qualifié afin de modifier votre installation en conséquence.
Ne pas vous asseoir, ni monter sur la porte ou les paniers du lavevaisselle.
- Ne faîtes pas fonctionner votre lave-vaisse si tous les panneaux ne sont pas correctement en place
Ouvrez la porte délicatement si l'appareil est en fonction, il y a un risque d'éclaboussure.
Ne placez pas d'objets lourds et ne montez pas sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.
Lorsque you chargez le lave-vaisselle :
- Positionnez les objets tranchants de manière à ce qu'ils ne puissant pas endommager le joint de la porte
- Les couteaux et autres objets tranchants doivent être positionnés dans le panier à couverts avec la pointe dirigée vers le bas ou dans une position horizontale.
Vérifiez que le détergent est totalement dissout à l'issue de chaque cycle
■Ne lavez pas d'objets/ustensiles en plastique s'ils ne sont pas prévus pour être lavés au lave-vaisselle (icone spécifique). Pour les articles sur lesquels il n'est rien mentionné, veuillez consulter les recommendations auprès du fabricant.
■Utilisez uniquement des produits détergents et de rinçage conçus pour être utilisés avec un lave-vaisselle.
Ne jamais utiliser de savon ou de lessive avec votre lave-vaisselle.
■ Les enfants doivent être surveillés pour éviter qu'ils ne jouent avec l'appareil.
La porte ne doit pas rester ouverte afin de ne pas trébucher.
Si le cordon d'alimentation est endommagé, il doit être replacé par le fabricant, une station technique/agree ou une personne qualifiée.
Lors de l'installation du matériel, veillez à ce que le cordon d'alimentation ne soit pas pié ou aplati.
Ne jouez pas avec les commandes.
L'appareil doit être relié à l'arrivée d'eau avec des tuyaux neufs, veuillez ne pas réutiliser l'ancien jeu de tuyau lors de l'st installation.
La capacité maximum pouvant etre lavée est de 10 couverts.
La pression d'eau maximum admissible à l'arrivée d'eau est de 1MPa.
La pression d'eau minimale admissible à l'arrivée d'eau est de 0.04 MPa.
EMBALLAGE
Veuillez proceder à l'élimination de l'emballage de manière appropriée. Tous les matériaux d'emballage peuvent être recyclés. Les parties en plastique sont marquées avec les abréviations internationales en vigueur:
PE-Pour le polyéthylène, matériel d'emballage en feuille PS-Pour le polystyrene, matériel de matelassage POM-Polyoxymethylene, clips en plastique PP-Polypropylene, par exemple filtre de sel ABS-Acrylonitrile butadiere styrene, par exemple panneau configuration
ATTENTION!
■ Les matériaux d'emballage peuvent être dangereux pour les enfants !
Pour éliminer l'emballage et l'appareil, veuilles-vous adresser à un centre de recyclage. Pour ce faire, veuilles couper l'alimentation électrique et rendez le dispositif de fermeture de porte inutilisable.
■ Les emballages en carton sont fabriqués à partir de papier recyclé et doivent être disposés dans les containers dédiés au papier pour recyclage.
■En vous assurant que cet apparéil est éliminé correctement, vous aidez à prévenir les conséquences négatives potentielles pour l'environnement et pour la santé humaine qui pourrait être causées par une manipulation inappropriée des déchets de ce produit.
Pour plus d'informations concernant le recyclage de ce produitveuillez contacter votre mairie ou le service d'élimination des déchets menagers.
■ELIMINATION: Ne traitez pas ce produit comme un déchet non trié pris en charge par les services municipaux. Une collecte et un traitement spécifique est nécessaire.
2. Guide d'utilisation rapide
Pour plus de détails sur l'utilisation référez-vous aux sections correspondantes de ce manuel.
| Mettez en marche l'appareil | Appuyez sur la touche On/Off pour allumer l'appareil. Ouvrez la porte. |
| Remplissez le compartment du détergent | Compartment A : pour chaque cycle de lavage.
Compartment B : seulement pour les programmes avec prélavage.
(Suivez les instructions d'utilisation!) |
| Vérifiez le niveau du liquide de rinceage | Indicateur optique C.
Témoin d'alerté électronique sur le panneau de contrôle (si applicable). |
| Vérifiez le niveau du sel régénérant | (Seulement pour les modèles avec système d'adoucissemment d'eau.)
Témoin d'alerté électronique sur le panneau de contrôle (si applicable).
S'il n'y a pas de t'émenoin lumineux sur le panneau de contrôle (pour certains modèles), vous pouvez savoir quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectuels. |
| Chargez les paniers | Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poèles ou casseroles, puis chargez les paniers. Consultez la section correspondante pour le chargement du lave-vaisselle. |
| Choisissez un programme | Appuyez sur le bouton Programme jusqu'à ce que le t'émenoin lumineux du programme souhaïté s'allume.
(Voir la section intitulée « Fonctionnement ») |
| Faites tourner le lave-vaisselle | Ouvrez le robinet d'eau, fermez la porte et appuyez sur le bouton Start / Reset.
La machine commencerà à fonctionner après environ 10 secondes. |
| Pour changer de programme | 1. Un cycle fonctionnement ne peut être modifié à condition qu'il a été en cours d'exécution pendant une courte période. Sinon, le détergent peut avoir déjà été libéré et l'eau déjà drainé. Si tel est le cas, le distributeur de détergent doit être rempli de nouveau.
2. Appuyez sur le bouton Start / Reset pendant plus de 3 secondes pour annuler le programme en cours.
3. Sélectionnez un nouveau programme.
4. Redémarrez le lave-vaisselle |
| Pour rajouter des assiéttes oublées dans le lave-vaisselle | 1. Ouvrez un peu la porte pour arrêté le lave-vaisselle.
2. Àprous l'accrit du travail des bras de pulvérisation, vous pouvez ouvrir complètement la porte.
3. Ajoutez les couverts oublés.
4. Fermez la porte, le lave-vaisselle reprendra son fonctionnement après 10 secondes. |
| Si le lave-vaisselle a été étéeientendant un cycle de lavage | Si le lave-vaisselle a été étéeientendant un cycle de lavage, puis rallumé, veuillez désirsir à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s'il venait d'être mis en marche. |
| Δ AVERTISSEMENT !
Ouvrez la porte avec précaution.
De la vapeur chaude peut s'échapper lorsque la porte est ouverte ! |
| Pour éteindre l'appareil | Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips puis s'arrête.
Eteignez l'appareil à l'aide du bouton ON/OFF. |
| Refermer le robinet d'eau, décharger les paniers | Attention : Attendez quelques minutes (environ un quart d'heure) avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser.
Ils sécheront également mieux ainsi. Déchargez les paniers, en commençant par celui du bas. |
3. Fonctionnement
IMPORTANT
Pour tirer le meilleur parti de votre lave-vaisselle, veuillez dire avec soin toutes les instructions de fonctionnement avant de l'utiliser pour la première fois.

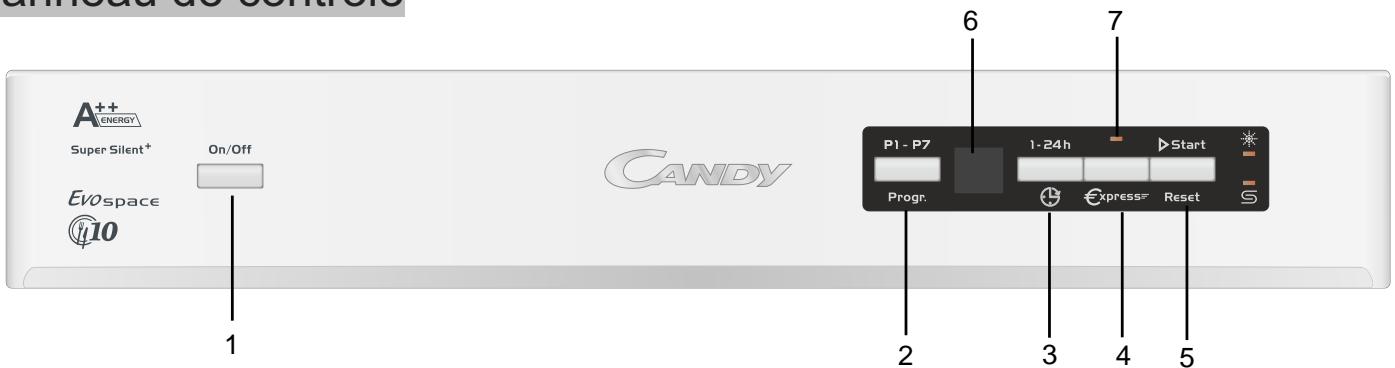

Panneau de contrôle
- Interrupteur d'alimentation: activer / désactiver l'alimentation électrique.
- Appuyez sur le programmeChoisi dont la Led du programme indiqued apparaftra.
- Départ différé: Appuyer sur ce bouton pour régler l'indicateur heuresse de l'aide retardé pour le lavage. De 01 à
24, appuyez une fois ajouter 1 heures.
- L'option Express: Programme journalier / rapide / Imprepégnez aucune fonction express Lorsque la porte est fermée etaucun programme en cours d'exécution,appuyez sur le bouton express pour sélectionner la fonction
- Lancer / Reset: Pour démarcheer ou annuler le programme.
- L'écran montre le programme sélectionné, le temps restant et les codes erreurs.
- Témoin express: Indique l'utilisation de la fonction express.
Indique que le distributeur doit etre rempli.
Levant lumineux S Indique qu'il manque du sel
Indique que le distributeur doit etre rempli.

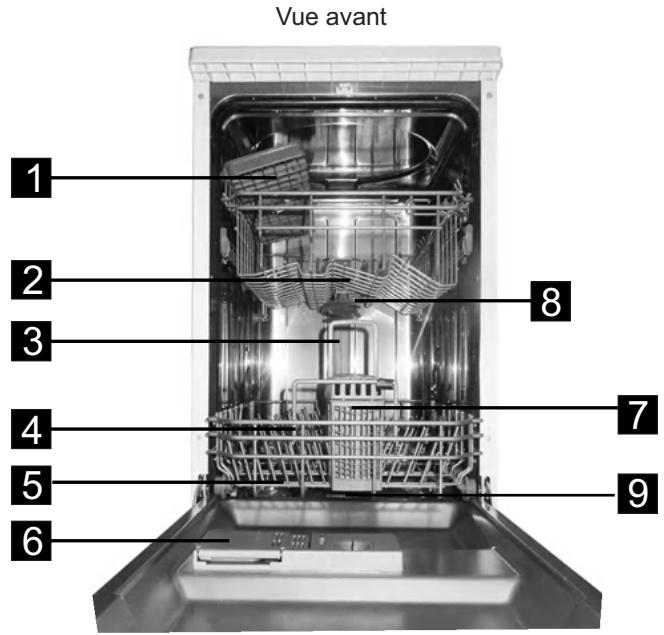

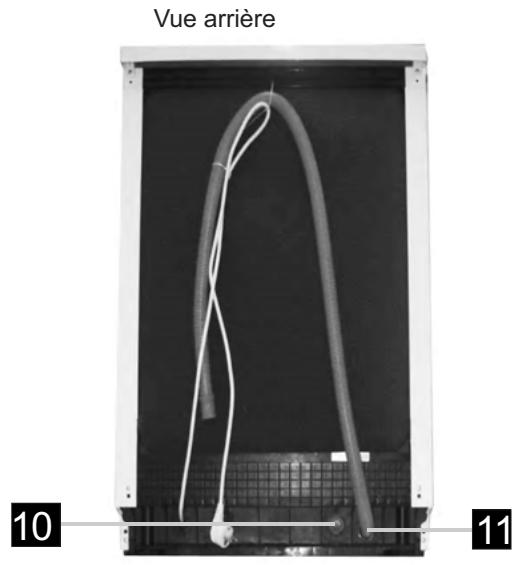

Description du lave-vaissette
- Etagère à tasse
- Panier du haut
- Tuyau d'intérieur
-
Panier inférieur
-
Adoucisseur d'eau
- Distributeur de détersif
- Support de couverts
- Bras de lavage
- Filtre principal
- Connecteur de tuyau d'entrée
- Tuyau de vidange
Avant la première utilisation :
A. Reglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel dans le réservoir, puis replissez avec de l'eau jusqu'à ras-bord.
C. Ajoutez du liquide de rinceage.

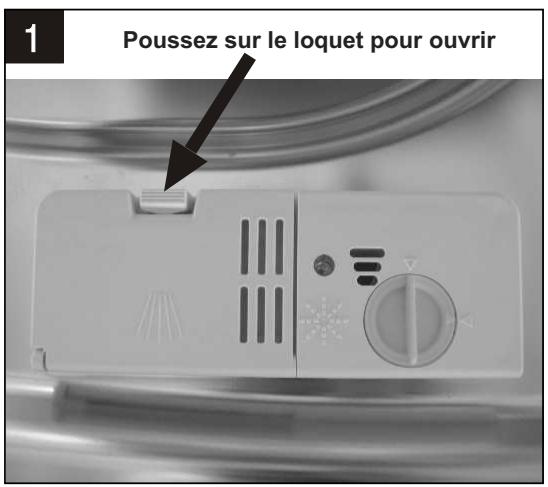

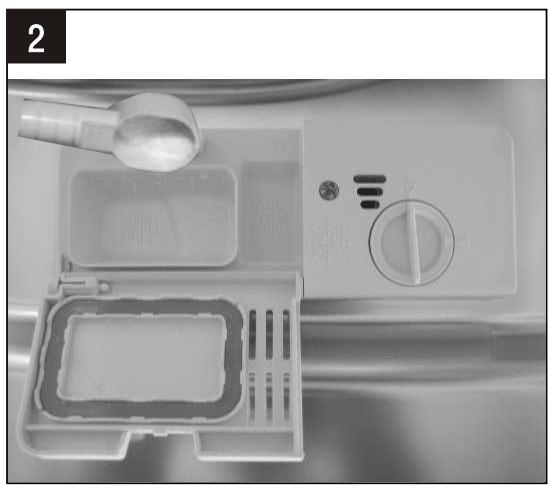

D. Rajoutez du détergent
A. Adoucisseur d'eau
L'adoucisseur d'eau se regle manuellement à l'aide du sélecteur de durée de l'eau.
L'adoucisseur d'eau permet desteroler une partie des mineraux et des sels contenus dans l'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.
Plus il y a de sels et de mineraux dans l'eau, plus celle-ci est dure.
L'adoucisseur doit être réglé en fonction de la durée de l'eau dans votre zone. Le fournisseur local d'eau potable est à même de vous renseigner sur la durée de l'eau dans la zone où vous habitez.
Réglage de la consommation de sel
Ce lave-vaisse est conçu pour permettre un réglage de la consommation du sel en fonction de la durée de l'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.
Veuillez suivre les étapes ci-dessous pour l'ajustement de la consommation de sel.
- Appuyez sur le bouton Start / Reset pendant plus de 5 secondes pour démarrer l'adoucisseur d'eau dans les 60 secondes après que l'appareil a été allumé
- Appuyez sur le bouton de réinitialisation Démarrer / pour sélectionner l'ensemble approprié en fonction de la vieillessement local,les ensembles vont changer dans l'ordre suivant: H1> H2> H3 -> H 4-> H5 -> H6;
- Appuyez sur le bouton d'alimentation pour terminer le modele mis en place.
| DURETÉ DE L'EAU | Position de sélection | Quantité de Sels (gramme/cycle) |
| dH | fH | Clarke | mmol/l |
| 0~5 | 0~9 | 0~6 | 0~0.9 | H1 | 0 |
| 6-11 | 10-20 | 7-14 | 1.0-2 | H2 | 9 |
| 12-17 | 21-30 | 15-21 | 2.1-3 | H3 | 12 |
| 18-22 | 31-40 | 22-28 | 3.1-4 | H4 | 20 |
| 23-34 | 41-60 | 29-42 | 4.1-6 | H5 | 30 |
| 35-55 | 61-98 | 43-69 | 6.1-9.8 | H6 | 60 |
Remarque : 1
1 dH=1,25 Clarke=1,78 fH=0,178mmol/l
DH:degréallemand
fH : degré français
Clark:degrébritannique
Remarque:2
Le réglage d'usine est, par défaut: H4 (EN 50242)
Contactez votre fournisseur d'eau local pour connaître la durée de l'eau dans votre zone.
REMARQUE: Si vous modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter cette section.
ADOUCISSEUR D'EAU
La duret de l'eau depend de l'endet roit ou I'on se fouve. Si vous utilisez de I'eau dure avec suaive laeve-vaiselle, des depots se formeront sur la vaiselle et les ustensiles.
Cet appeareil est equipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les mineraux présents dans l'eau.
B. Remplissage du sel dans l'adoucisseur
N'utilisez que du sel concu spécialément pour lave-vaiselle.

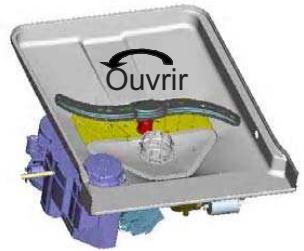

Le réservoir de Sel se trouve sous le panier du bas et se remplit comme suit :
Attention!
- N'utilisez que du sel spécial lave-vaisselle! Tout autre type de sel non spécifique destiné aux lave-vaisselle, en particulier le sel de table, pourrait endommager l'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et déclinera toute responsabilité quant aux dommages causés.
- Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après.
Cela evitera toute corrosion due à la présence dans le fond de l'appareil de grains de sel ou d'eau salée après un léger débordement.
1
A.Retirez le panier du bas puis devissez et retirez le bouchon du réservoir de sel 1

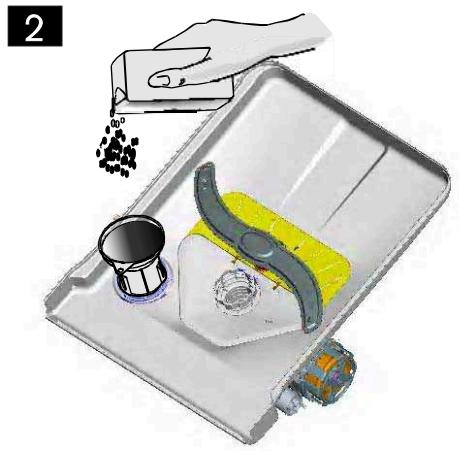

B. Placez le bout de l'entonnoir (fourni) dans le trou et versez 1,5kg de sel environ.
C. Remplissez le réservoir de sel à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2
D. Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre.
E. Le témoin lumineux signalant qu'il n'y a plus de Sel s'éteindra une fois le réservoir rempli.
F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Nous vous conseillons un programme de lavage court. Si vous ne le faites pas, des parties importantes de l'appareil, le filtre, la pompe entre autres, pourrait être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.
REMARQUE:
- Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.
Si vous modèle ne comporte pas de témoin lumineux pour le sel sur le panneau de contrôle, vous pouvez savoir à peu près quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.
-
Si le Sel a un peu débordé au replissage, lancez un programme de rince (Rinse) ou Express (Rapid) pour retarder le sel en excès.
-
Si la machine a besoin d'être transporte pour cause de déménagement, réparation et autres, veillez retarder au maximum l'eau du compartment du sel avec un chiffon absorbant, puis reférerz bien le bouchon. Vous pouvez ensuite déplacer et transporter la machine. Une fois la machine installée après transport ou réparation, en ordre de marche, remettez du sel de la manière indiquée au paragraphe B. B. Remplissage du sel dans l'adoucisseur Sinon, la machine pourrait être sérieusement endommagée, par la corrosion par exemple, tomber en panne etc. Le cas échéant ces problèmes ne seraient pas couverts par la garantie.
C.Ajout du liquide de rinceage.
Distributeur de liquide de rinceage
Le liquide de rinceage est libre pendant le rinceage final pour eviter que l'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle. Notre lave-vaisselle est concu pour être utilisé avec du liquide de rinceage. Le distributeur de liquide de rinceage se trouve dans la porte à côté du compartment de détergent. Pour replir le réservoir du distributeur, ouvre le bouchon et versez le liquide de rinceage dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.
Fonction du liquide de rinçage
Le liquide de rinceage est automatiquement deversé lors du dernier rinceage, pour que le rinceage soit le meilleur possible et pour un sechage sans traces sur la vaisse.
Attention!
N'utilisez que du liquide de rincege de marques reconnues pour votre lave-vaiselle. Ne mettez dans le réservoir de liquide de rincege aucun autre liquide (par exemple agent nettoyant pour lave-vaiselle, détergent liquide). Cela endommagerait votre apparéil.

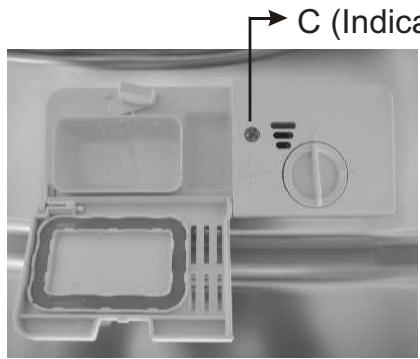

Quand faut-il rajouter du liquide de rinceage
S'il n'y a pas de témoin lumineux d'alerte correspondant sur le panneau de contrôle, vous pouvez savoir s'il faut rajouter du liquide de rincege en regardant la couleur de l'indicateur optique "C" situé à cote du bouchon. Lorsque le réservoir de liquide de rincege est plein, le témoin lumineux est entiement nombre. Au fur et à mesure que le niveau baisse, la taille du pointASFDBIMNE. Ne laissez jamais le niveau de liquide de rincege baisser au-delà de 1/4 plein. C (Indicateur de liquide de rincege)
Au fur et à mesure que le niveau de liquide de rincege baisse, laaille du pointASFRE DE MINUE, comme indiqué sur l'illustration ci-dessous.
Plein
念 3 / 4 plein
12 plein
1 / 4 plein - rajouter du liquide de rincege pour éviter la formation de taches
Vide

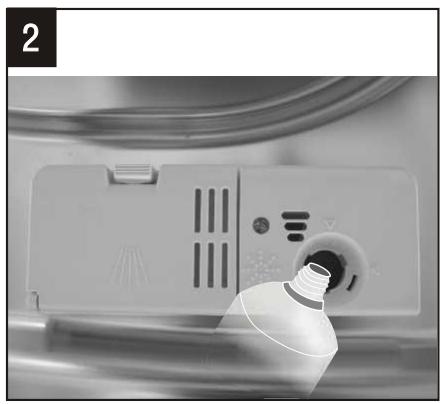

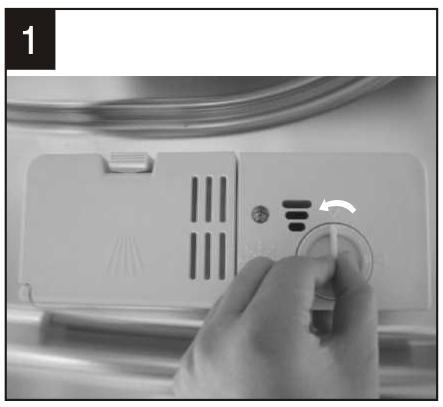

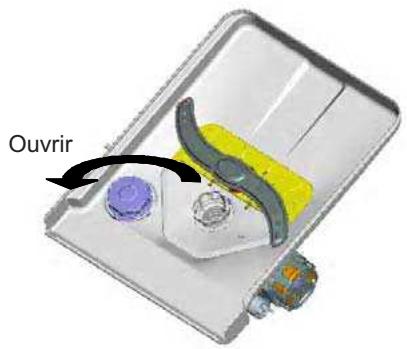

Pour ouvrir le distributeur, tournez le bouchon dans le sens indiqué par la flèche "open" (gauche) et retirez-le.
- Versez le liquide de rincege dans le distributeur, en faisant attention de ne pas trop en metre.

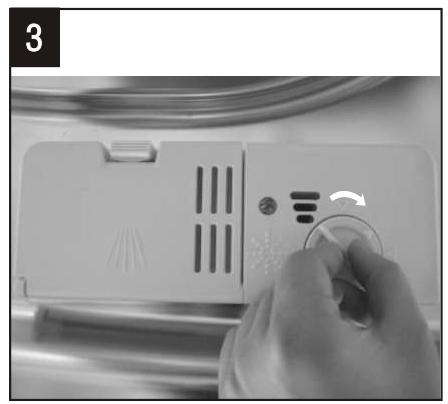

- Remettez le bouchon en place, en l'alignant avec la flèche "open" et en tournant
REMARQUE : En cas de débordement du liquide de rincege pendant le replissage, essuyez bien avec un
chiffon absorbant pour prévenir toute formation excessive de mousse pendant le cycle de lavage suivant. N'oubliez pas de remettre le bouchon avant de referrer la porte.

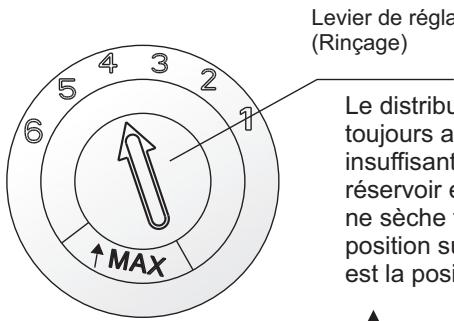

Réglage du distributeur de liquide de rinçage
Le distributeur de liquide de rincege comporte 4 ou 6 positions de réglage. Commencez toujours avec le distributeur régle sur « 4 ». S'il y a de petites taches ou si le séchage est insuffisant, augmentez la quantité de liquide de rincege utilisée en retardant le bouchon du réservoir et en faisant tourner le cadran pour lemettre sur la position « 5 ». Si la vaiselle ne sèche toujours pas bien ou que les taches sont toujours là, mettez le levier sur la position supérieure jusqu'à ce que la vaisse soit impeccable. Le réglage commande est la position "4" (ce qui correspond au réglage d'usine).
REMARQUE:
Augmentez la dose si vous Voyez des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres.
D.Fonction du détergent
Les détagents et leurs ingénieurs chimiques sont nécessaires pour retarder la saleté, la dissoudre et l'évacuer hors de la machine. La plupart des détagents de qualité dans le commerce sont capables de replir cette mission.
Attention!
Utilisation correcte du détergent
N'utilisez que du détergent concu spécifique pour lave-vaisselle. Conservez-le au frais et au sec.
Ne mettez le détergent en poudre dans le lave-vaisselle que juste avant de démarrer le programme de lavage.
Detergents
Il y a trois sortes de détergents :
- Avec phosphates et avec Javel
- Avec phosphates et sans Javel
- Sans phosphates et sans Javel
Normalement les détergents réçents en poudre sont sans phosphates. Ils n'ont pas d'action adoucissante liée aux phosphates. Dans ce cas nous vous recommendons de replir le réservoir de sel avec du sel pour lave-vaisse comme si la durée de l'eau est de seulement 6^ . Si vous utilisez des détergents sans phosphates avec de l'eau dure, vous verrez souvent des traces blanches sur la vaisselle et les verres. Dans ce cas utilisez plus de dédTent pour obtenir un meilleur résultat. Les détergents sans chlore laissant moins de traces blanches. Les taches rebelles et les taches de couleur ne seront pas entierement enlevées. Le cas échéantCHOISSEZ un programme à plus haute température.
Detergent concentré
Les déterments existent en deux catégories, selon leur composition chimique :
- classiques, alcalins avec peu d'ingREDIENTs caustiques
- concentrés alcalins avec enzymes naturels
Détergent en tablettes
Selon la márque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes, choisissez donc des programmes longs, pour être sur(e) que tous les résidus de détergent auront pu être éliminés.
Compartment à détergent
Vous doivent rajouter du dédTertent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans le tableau des cycles de lavage. Notre lave-vaisselle nécessite moins de dédTertent et de liquide de rinçage qu'un lave-vaisselle classique. En général, une seule cuiller à soupe de dédTertent est nécessaire pour une charge de vaisseille normale. Augmentez cependant la dose en cas de vaisseille particulièrement sale. Ajoutez toujours le dédTertent juste avant de démarrer le lave-vaisselle, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.
Quantité de dédTangent à utiliser
REMARQUE:
- Si le couvercle est fermé : appuyez sur le bouton d'ouverture. Le couvercle s'ouvre.
- Ajoutez toujours le détergent juste avant de démarrer le cycle de lavage.
- N'utilisez que des détergents de marques pour votre lave-vaissette.
ATTENTION!
Le détergent pour lave-vaisselle est uproduit corrosif.
Il doit être tenu à l'écart des enfants.
Ajout de détengent
Remplissez le compartment du distributeur de dédTangent avec du dédTangent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite :
A. Emplacement du détergent pour le lavage principal.
B. Emplacement du détergent pour le prélavage.
Veuillez aussi suivre pour le dosage et le stockage les recommendations du fabricant figurant sur les paquets de détergents.
Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.
En cas de vaisselle particulierement sale, mettez une dose de détergent supplémentaire dans le compartment de prélavage. Ce détergent sera utilisé pendant la phase de prélavage.
REMARQUE:
- You couvrez les informations relatives à la quantité de détergent à utiliser pour le programme unique à la dernière page.
- Veuillez noter que des différences sont possibles en fonction du degre de salet et la durete de I'eau utilisee.
- Veuillez aussi suivre les recommendations du fabricant figurant sur les paquets de détergents.
5. Chargement des paniers
Recommendations
Evitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaiselle.
Utilisez un détergent doux décrit comme "protégeant la vaisselle". Si nécessaire, obtenez plus d'informations auprès des fabricants de détergent.
Pour les articles particulièrement fragiles, choisissez des programmes à basse température.
Pour eviter toute casse, ne retirez pas la vaiselle et les couverts tout de suite après la fin du programme.
Les articles suivants peuvent ne peuvent pas aller au lave-vaisselle :
Ne convenient pas
- Les couverts avec manches en bois, en corne, porcelain ou nacre.
- Les articles en plastique ne résistant pas à la chaleur
- Les couverts anciens comportant des parties collées qui ne résistant pas à la chaleur.
Couverts et vaisse l soudes
- Articles en cuivre ou en étain
- Les articles en cristal
- Les articles en acier ayant tendance à rouiller
Assiettes et plats en bois
- Articles en fibres synthétiques
Conviennent dans une certaine mesure
- Certains verres qui blanchiront après un certain nombre de cycles de lavage
- Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
- Les décors sérigraphiés sur la vaisse peuvent se décolorer avec les lavages féquents.
Attention : avant et après le chargement des paniers
(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers. Les fonctions et l'apparceance des paniers de votre lave-vaisselle peuvent varier par rapport à leurs du manuel.)
Retirez tout reste important de nourriture. Faites ramollir tout residu brule dans les poées ou casseroles. Il n'est pas nécessaire de rincer les assiettes à l'eau courante.
Disposez la vaisselle dans le lave-vaisselle comme suit :
- Les articles tels que les tasses, verres, casseroles, poêles, etc. se placent à l'envers.
- Ceux qui comportent des courbes ou des creux, de biais pour que l'eau puisse s'écouler.
- Tous les ustensiles doivent etre disposes avec soin pour quils ne puissant pas se renverser.
- Tous les ustensiles doivent etre disposés de maniere à ce que les bras d'aspersion puissant se mouoir sans obstruction pendant le lavage.
REMARQUE : Les très petits articles ne doivent pas être passés au lave-vaiselle car ils pourraient facilement tomber
hors du panier.
Chargez les articles creux comme les poëles, les tasses et les verres etc. avec leur ouverture dirigée vers le bas pour que l'eau ne puisse pas s'accumuler dans le contenant ou toute partie creuse.
- Les articles de vaisselle et les couverts ne doivent pas etre les uns dans les autres et ne doivent pas se recouvrir.
Pour éviter tout dommage aux verres, ne les laissez pas se toucher.
Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
Le panier du haut est conqu pour le nettoyage des articles les plus delicats tels que les verres, les tasses à thé et à café.
- Les couteaux à lame longue constituent un danger s'ils sont rangés pointe vers le haut!
- Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.
- Ne surchargez pas votre lave-vaisse. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.
Déchéancement des paniers
Pour éviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommendons de d'abord le panier du bas, puis celui du haut.
Méthode de chargement pour vaisselle ordinaire
Chargement du panier du haut
Le panier du haut est donc pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses de thé et de café et leurs soucoupes, ainsi que les assiettes, les petits bolfs et les plats pas trop creux et pas trop sales). Positionné la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.
Chargement du panier du bas
Nous vous recommendons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poêles, couvercles, plats et bolsservir, comme indiqué ci-dessous. Il est préféable de mettre les plats à servir et les couvercles sur le côté pour éviter de bloquer la rotation du bras d'aspersion supérieur.
Nous vous rappelons que :
Les casseroles, saladiers, etc., doivent toujours être placés à l'envers.
Les articles presentant des parties creuses doivent etre placés de biais pour que I'eau puisse s'évacuer.
Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poêles, ou des articles de plus grandeaille.

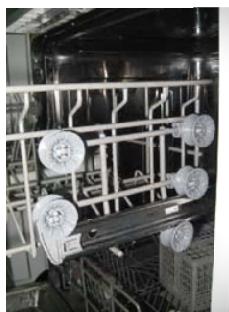

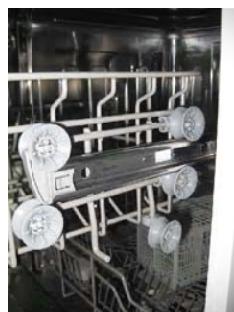

Ajustement Du panier supérieur
La hauteur du panier supérieur peut être ajustée afin d'aménager plus d'espace pour de larges ustensiles soit dans le panier supérieur soit dans le panier inférieur. La hauteur du panier supérieur peut être ajustée enuttant les roues de différentes hauteurs dans les rails. Les articles longs, les couverts de service, les couverts à salute ou les couteaux doivent être placés sur l'étagère de façon à ce qu'ils ne fassent pas obstruction à la rotation des bras de pulverisation.
Position Haute
Position Basse
Supports amovibles
Pour un meilleur emplement des pots et des casseroles, les rangiées amovibles peuvent être rabattues comme c'est le cas dans l'image de droite.
Picots rabattables du panier inférieur
Pour un meilleur emplement des pots et des casseroles, les rangiées amovibles peuvent être rabattues comme c'est le cas dans l'image de droite.
Panier à couverts
Les couverts doivent etre placés dans le panier correspondant avec leurs manches vers le bas. Si le panier compeote des compartments lateraux, les cuillers doivent etre disposées séparément dans les trous prevus à cet effet, et les ustensiles les plus longs doivent etre placés à plat sur le devant du panier du haut comme indiqué sur l'image.
ATTENTION!
Veillez à ce qu'aucun article ne dépasse du panier inférieur.
Veuillez toujours charger les ustensiles tranchants avec la pointe vers le bas.
Pour vous securité personnelle et un lavage performant, assurez-vous que les couverts sont placés dans le panier de façon à ce que:
- Ils ne soient pas collés les uns aux autres.
- Les couverts serontrangésmanche en bas.
- Mais que les couteaux et autres ustensiles potentiellement dangereux sont rangiés pointe en bas.
6. Démarrer un programme de lavage
Tableau des cycles de lavage
REMARQUE: (★) signifie qu'il faut rajouter du liquide de rinçage dans le réservoir
| Programme | Informations pour lechiox du | Description du cycle | Détergent prélavage /lavage | Durée du cycle (i) | Energie (Kwh) | Eau (L) | Liquide de |
| P1 Intensif | Pour la vaisselle très sale et les casseroles, poêles et plats avec des résidus alimentaires séchés. | Prélavage (50°C) Lavage (65°C) Rinçage Rinçage Rinçage (65°C) Séchage | 3/22g | 160 | 1,3 | 16 | ★ |
| P2 Normal | Pour la vaisselle raisonnablement sale, par exemple assiettes, verres et poêles pas trop sales. | Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (65°C) Séchage | 3/22g | 175 | 1,0 | 12 | ★ |
| P3 ECO (*EN 50242) | Il s'agit du programme standard. Il convient pour le lavage de la vaisselle normalement sale. C'est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle. | Prélavage Lavage (50°C) Rinçage (65°C) Séchage | 25g | 170 | 0,74 | 8,5 | ★ |
| P4 Verreire | Pour la vaisselle peu sale et les verres | Prélavage Lavage (40°C) Rinçage Rinçage (60°C) Séchage | 3/22g | 110 | 0,75 | 12 | ★ |
| P5 Quotidien | Pour les vaisselles normalement sales qui nécessitate un lavage rapide. | Lavage (65°C) Rinçage (60°C) Rinçage (65°C) Séchage | 25g | 90 | 1,1 | 10,5 | ★ |
| P6 Rapide | Un cycle court pour une vaisselle légèrement sale, ne nécessitant pas de séchage. | Lavage (40°C) Rinçage Rinçage (45°C) | 20g | 40 | 0,45 | 10 | |
| P7 Tremper | Pour rincer la vaisselle que vous prévoyez laver plus tard ce jour-là. | Prélavage | | 8 | 0,01 | 3,5 | |
REMARQUE:
*EN 50242 : Ce programme constitue le cycle test pour la norme europeenne, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :
- Capacité : 10 couverts
Position du panier haut: roues supérieures sur rails
Position de réglage du liquide de rincege : 6
- Puissance d'entrée : 0.49W; puissance en sortie : 0.45W
1.Tirez les paniers supieur et inférieur, chargez la vaisselle et repoussez les paniers. Il est recommandé de charger le panier inférieur en premier, puis le supérieur (voir le paragraphe intitulé "Chargement du lave-vaisselle").
2. Versez le détergent (voir le paragraphe intitulé "Sels, Détergent et Aide au rinceage")
3. Insérez la fiche dans la prise. L'alimentation est de 220-240 VAC / 50 Hz, la spécification de la prise est 1 0A 2 à 50 Vca. Assurez-vous que l'appareil est branché et que l'alimentation en eau soit ouverte à pleine pression.
4. Pressez le bouton Marche/Arrêt, le programme se met en route.
5. Appuyer sur le bouton programme, le programme de la machine se modifiea de la maniere suivant:
Si un programme est selectionné, l'écran affichera PX. Appuyez ensuite sur l'étoile ou la touche reset presse / Reset. Le lave-vaiselle débutera le cycle de lavage.
PX: P1- Intensif, P2-Normal, P3-ECO, P4- Verrerie P5- Quotidien, P6- Rapide, P7- Tremper
Changer le Programme
- Un cycle en cours de réalisation ne peut être modifié que si le lave-vaisselle a fonctionné pendant une courte période. Sinon, le dédTergent peut avoir déjà été libéré, et l'appareil peut avoir déjà drainé l'eau de lavage. Si c'est le cas, Le distributeur de dédTergent doit être de nouveau rempli (voir le paragraph intitulé "Chargement du dédTergent").
- Appuyez sur le bouton Marche/Arrêt pendant plus de trois secondes; l'appareil va semettre en attente, alors vous pourrez changer le programme pour le cycle souhaité (voir le paragraphe intitulé " Démarrer un cycle de lavage").
- L'écran LCD affiche l'état du lava-vaisselle:
a) L'écran montre PX et le temps restant clignote, si la durée restante est supérieure à 1 heures, l'heure et les minutes sont alternes.
b) L'écran affiche le temps restant
REMARQUE :
Si vous ouvrez la porte lors du lavage, le lave-vaisselle va semettre en pause. Le buzzer va émettre un signal d'advertissement chaque minute jusqu'à ce que vous fermiez la porte. Àpres l'avoir fermé le lave-vaisselle va se remettre à fonctionner après 10 secondes.
Une assiette oublée ?
Vou puez rajouter une assiette ou autre article oublié tant que le compartment du détergent ne s'est pas ouvert.
- Appuyez le bouton Marche/Arrêt pour arrêté le lave-vaisselle.
- Une fois que les bras de pulverisation s'immobilisent, vous pouvez ouvrir la porte complètement
- Ajoutez la vaisselle oublée
- Fermez la porte
- Le lave-vaisselle se remet en marche au bout de 10 secondes.
A la fin du cycle de lavage
Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'arrivée d'eau et ouvre la porte du lave-vaisse.
Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisse et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils secheront également mistrés ainsi.
- Eteindre le lave-vaissette
Le témoin lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé.
1. Eteignez l'appareil à l'aide du bouton ON/OFF.
2. Fermez l'arrivée d'eau!
- Ouvrez la porte avec précaution.
La vaisselle chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers.
Ouvrez la porte du lave-vaisse, laissez-la entrouverte et attendez quelques minutes avant desteroler la vaisse. La vaisse sera moins chaude et sechera可以更好.
- Déchéancement du lave-vaiselle
Il est normal que le lave-vaisselle soit mouillé à l'intérieur.
Videz le panier du bas avant le panier du haut. Cela permet d'eviter que de l'eau tombe du panier du haut sur le panier du bas.
ATTENTION!
Il est dangereux d'ouvrir la portependant le lavage, l'eau chaude peut vous bruler.
7.Nettoyage et entretien
Système de filtration
Le filtrer permect d'eviter que de gros restes de nourriture et autres objets puissant passer dans la pompe. Ces residus pourraient bloquer le filtrre, c'est pourquois ils doivent etre retirés.
Le système de filtration consiste en un filtré dégrossissant, un filtré plat (Filtre principal) et un microfiltre (Filtre fin).
Filtre principal 1
Les particules de nourriture et de saleté recueillies dans ce filtre sont pulverisées par un jet d'eau spécial sur le bras d'aspersion inférieur et éliminées via l'évacuation d'eau.
Filtredegrossisseur 2
Les éléments plus gros, tels que des morceaux d'os ou de verre, qui pouraient obstruer l'évacuation d'eau, sont piégés par le filtre dégrossissant. Pour-retirer les articles pris dans le filtre, appuyez doucement sur le bouchon en haut du filtre et retirez-le.
Filtre fin 3
Ce filtre retient les particules de nourriture et de saleté dans le faisard pour éviter qu'elles se redéposent sur la vaissele en cours de lavage.
Dispositif de filtrage
Le dispositif de filtrage permet de prisoner efficacement les particules de nourriture de I'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle. Pour une performance et un résultat optimal, le filtrte doit etre nettoyed regulierement. Pour cette raison, c'est une belle idee de prisoner tout residu important de nourriture pris dans le filtrer après chaque cycle de lavage, en rinceant le recipient et le filtrer en demi-cercle a I'eau courante. Pour prisoner le dispositif de filtrage, tirez I'anse du recipient vers le haut.
AVERTISSEMENT!
N'utilisez jamais votre lave-vaisse sans ses filtres bien en place.
Un mauvais positionnement des filtres peut réduire la performance de votre apparéil et endommager la vaisse.
1
Etape 1 : tournez le filtré dans le sens inverse des aiguilles d'une montre.
2
Etape 2: Retirez le dispositif de filtration
REMARQUE : Lorsque vous suivez cette procédure de l' étape 1 à l' étape 2, le dispositif
de filtrage sera retire; pour le réinstaller, suivez la procédure de l'étépe 2 à l'étépe 1.
Lorsque you suivez cette procEDURE de l'etape 2 à l'etape 1, le dispositif de filtrage sera remis.
Remarques :
- Inspectez les filtrres pour vérifier qu'il n'y a pas d'obstruction après chaque utilisation.
- En dévisant le filtré dégrossissant, vous pouvez-retirer l'ensemble du dispositif de filtrage. Retirez tout résidu de nourriture et nettoyez les filtres à l'eau courante.
REMARQUE : L'ensemble du dispositif de filtrage doit être nettoyé une fois par semaine.
Nettoyage du filtré
Pour nettoyer le filtre dégrossissant et le filtre fin, utilisez une Brosse de menage. Assemblez de nouveau les différents filtres comme indiqué sur les illustrations de la page précédente et remettez en place l'ensemble du dispositif de filtrage dans le lavevaisselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.
AVERTISSEMENT!
Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaisselle en serait réduite.
Entretien du lave-vaisselle
Le panneau de contrôle peut etre nettoyedjuste a l'aide d'un chiffon tegerement humide. Aprees nettoyage, veillez a bien secher.
Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour apparéils menagers.
N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lavevaisselle.
Nettoyage de la porte
Pour nettoyer les bords autour de la porte, n'utilise qu'un chiffon doux, humide et chaud. Pour éviter que l'eau pénétre dans le dispositif de verrouillage de la porte etatteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol, quels qu'ils soient.
AVERTISSEMENT
N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.
N'utilisezaucunagent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.
Protection contre le gel
Veuiliez prendre des mesures contre le gel pour protégger votre lave-vaisselle en hiver. Avec chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :
- Débranche le courant électrique alimentant le lave-vaisselle.
- Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'adduction d'eau.
- Evacuez l'eau du tuyau d'arrivee d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour recuperer I'eau).
- Rebranche le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.
- Retirez le filtré dans le fond de la cuve et retirez l'eau du faisard avec une éponge.
REMARQUE : si vous lave-vaiselle ne fonctionne plus à
cause du gel, contactez un réparateur professionnel.
Nettoyage des bras d'aspersion
Il est nécessaire de nettoyer les bras d'aspersion régulierement pour-retirer les dépôts mineraux liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.
Pour-retirer lebrasd'aspersion du haut,tenez l'écrou et faites tournier lebras d'aspersion dans lesens des aiguilles d'une montre pourleretirer.
Pour retirer le bras d'aspersion du bas, retirez-le simplement en tirant vers le haut.
Lavez les bras d'aspersion dans de l'eau savonneuse chaude, et nettoyez-les avec unerosse douce. Remettez-les en place après les avoir bien rincés.
Pour garder votre lave-vaisselle en bon état
Après chaque cycle de lavage, fermez l'arrivée d'eau et laisserez la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.
Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.
- Pas de solvants ou de produits nettoyants abrasifs
Pour nettoyer l'extérieur et les parties en caoutchouc du lavevaisselle, n'utilisez aucun solvant ou produit de nettoyage abrasifs.
N'utilisez qu'un chiffon doux, humide et chaud.
Pour retarder des taches ou des traces des surfaces interieures, utilisez un chiffon légèrement humidifié avec de l'eau additionnée d'un peu de vinaigre, ou un produit nettoyant concu spécifique pour les lave-vaisse.
- En cas de non-utilisation prolongée
Nous vous recommendons d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis de débrancher le cordon de la prise électrique, fermer l'arrêtée d'eau et de laisser la porte du lave-vaisselle entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.
Si vous doivent déplacer l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.
Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs,
8. Instructions d'installation
Mise en place
Placez le lave-vaisselle dans la position désirée. Sa face arrêté (dos) doit toucher le mur derrière lui, et les côts se placent le long du mur ou des meubles contigus. Le lave-vaisselle comporte des tuyaux d'arrivée et d'évacuation d'eau qui se peuvent se placer à gauche ou à droite pour faciliter l'installation.
Mise à niveau
Une fois que vous avez mis le lave-vaisselle en place, la hauteur du lave-vaisselle peut être modifiée en vissant ou dévissant au niveau des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2" degrés.
A propos des branchements électriques
ATTENTION! Pour votre sécurité :
-Ne pas utiliser de rallonge électrique ou de multiprise avec cet apparéil.
-N'ôtez enaucun cas la connexion à la terre du cordon d'alimentation.
Conditions d'installation
Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lava-vaisselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommendé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.
Branchement électrique
Vérifiez que la tension et la fréquence de l'alimentation électrique correspondant aux specifications indiquées sur la plaque signalétique de l'appareil. Ne branchez cet apparéil que sur une prise murale convenablement mise à la terre. Si la prise électrique sur laquelle vous souhaitez brancher l' apparéil ne convient pas, faites replacer cette prise只想 que d'utiliser des adaptateurs et autres solutions du même genre : sinon il pourrait y avoir surchauffe et risque de brûlures.
L'appareil doit être branché au réseau d'eau avec des tuyaux neufs.
Ne pas utiliser les derniers tuyaux.
La pression de I'eau doit se situer entre 0,04 MPa et 1 MPa. Si la pression est inférieure au minimum Consulter notre Service Technique pour avoir des conseils.
1 Sortir complètement les tuyaux d'alimentation fournis du compartment de stockage situé à l'arrière du lave-vaisselle.
2 Serrer les vis du tuyau d'alimentation au robinet avec un filtage de 3/4pouces.
3 Ouvrir en grand le robinet avant de faire fonctionner le lave-vaisselle.
AU SUJET DU TUYAU D'ALIMENTATION DE SECURITE
Le tuyau d'alimentation de sécurité est formé d'une double paroi. Ce système de tuyau garantit son intervention en bloquant le flux de l'eau en cas de rupture du tuyau ou lorsque l'espace d'air entre le tuyau d'alimentation et le tuyau externe ondulé est rempli d'eau.
WARNING
1 Fermer l'eau.
Relacher la pression de I'eau en appuyant sur le bouton de relachement de la pression. Ce relachement de la pression d'eau vous protege, vous et la pierce, de grosses éclaboussures.
3 Dévisser le tuyau d'alimentation de sécurité du robinet.
BRANCHEMENT EAU FROIDE
Brancher le tuyau d'alimentation d'eau froide à un connecteur filtré 3/4(inch) et s'assurer qu'il est bien serré.
Si les tuyaux d'eau sont neufs ou s'ils n'ont pas eté utilisés pendant un certain temps, laisser couler l'eau et s'assurer que I'eau est claire et sans impuretés. Si cette précaution n'est pas prise, il y a le risque que I'alimentation d'eau se bouche et endommage I'appareil.

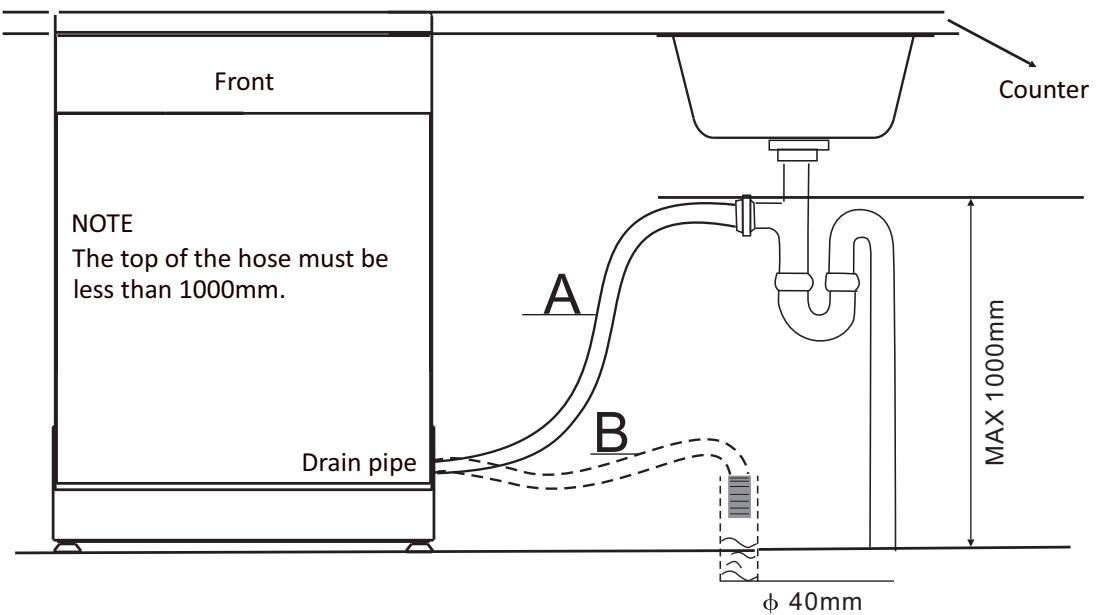

Branchement de l'évacuation d'eau
Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 40mm, ou laissez le tuyau se déverser dans l'évier, à condition de ne pas le couder ni l'écraser. L'extrémité haute du tuyau doit se trouver à moins de 1000mm de haut.
A INSTALLATION DE L'EVACUATION D'EAU : CHOISIR METHODE A OU B
Si l'évier se trouve à plus de 1000mm (1m) par rapport au sol, l'eau en excès ne peut pas s'évacuer directement dans l'évier. Il sera nécessaire d'évacuer l'eau en excès des tuyaux dans une bassine ou tout autre contenant adapté qui sera tenu en dehors et plus bas que l'évier.
Sortie d'eau
Branchez le tuyau de vidange. Le tuyau de vidange doit être installé correctement pour éviter les fuites d'eau.
Vérifiez que le tuyau de vidange ne forme pas de coude ou ne subit pas d'écrasement.
Rallonge de tuyau d'évacuation
Si you nevez utiliser une rallonge pour I'eau de vidange, assurez-vous d'utiliser un tuyau de type similaire.
Celui-ci ne doit pas exceder 4 metres de long, sinon la capacité de nettoyage du lave-vaiselle pourrait en etre diminuée.
Branchement sur siphon
Le branchement d'évacuation doit être à une hauteur inférieure à 1000mm au-dessus du fond du lavevaisselle. Le tuyau d'évacuation doit être bien fixé en place.
Démarrer le lave-vaisselle
Il convient de vérifier les points suivants avant de lancer le lave-vaisselle.
Le lave-vaisselle est installé correctement et bien à plat
La vanne d'admission est ouverte
Il n'y a pas de fuite au niveau des branchements des conduites.
4 Les fils sont bien branchés
5 L'appareil est alimenté en électricité
6 Il n'y a pas de coudes sur les tuyaux d'arrivée et d'évacuation
Tous les éléments d'emballage et documents imprimés doivent etre retirés du lave-vaisselle
Attention: ÀpRES installation, gardez bien ce manuel.
Son contenu sera très utile à tous les utilisateurs.
9. Guide de dépannage
Avant d'appeler un réparateur
Prenez le temps de consulter ce tableau et les pages suivantes : ils pourraient vous éviter de devoir appeler un réparateur.
| Problèmes techniques | Problème | Causes possibles | Solutions à explorer |
| Le lave-vaiselle ne démarre pas | Fusible brûlé ou circuit disjoncté | Remplacez le fusible ou remettez en route le circuit. Débrancher tous les autres apparèils partageant le circuit électrique avec le lave-vaiselle |
| L'appareil n'est pas allumé. La pression d'eau est trop BASSE | Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable d'alimentation est correctement branché sur la prise électrique murale. Vérifiez que l'alimentation en eau est correctement branchée et que le circuit d'eau est ouvert. |
| | La porte du lave-vaiselle n'est pas bien fermée | Fermez et verrouillez bien la porte. |
| L'eau ne s'évacue pas du lave-vaiselle | Le tuyau de vidange forme un coude | Vérifiez le tuyau de vidange. |
| Le filtre est obstrué | Vérifiez le filtre dégrossisseur (voir le paragraphe intitulé « Nettoyage du filtre ») |
| L'évier est bouché | Vérifiez que l'eau s'évacue bien de l'évier de la cuisine. Si le problème se trouve effectivement au niveau d'un évier bouché, vous avez besoin d'un plombier只不过 que d'un réparateur pour lave-vaiselle. |
| Problèmes généraux | Présence de mousse dans la cuve | Mauvais détergent | N'utilise que du détergent spécial pour lave-vaiselle pour éviter la formation de mousse. Le cas échéant, ouvrez le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 ou 5 litres d'eau dans la cuve Fermez et verrouillez le lave-vaiselle, puis sélectionnez n'importe quel programme. Le lave-vaiselle commencera par évacuer l'eau. Ouvrez la porte quand la vidange est terminée, et vérifie que la mousse a disparu. Répétez l'opération si nécessaire. |
| Liquide de rincege en excès | Si le liquide de rincege a débordé ou s'est déversé en dehors de son réservoir, essuyez-le immidiatement |
| Taches à l'intérieur de la cuve | Usage de détergent contenant du colorant | Vérifiez que le détergent utilisé ne contient pas de colorants. |
| Film blanc sur les surfaces interieures | Prôle liés à la présence de mineraux dans une eau dure | Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaiselle, en utilisant des gants. N'utiliseaucuin autre type de détergent que celui pour lave-vaiselle, à cause du risque de formation de mousse ou de bulles. |
| Présence de taches de rouille sur les couverts | Les articles concernés ne sont pas inoxydables | |
| Le cycle de lavage recommandé n'a pas été lancé après ajust de sel. Des résidues de sel ont contaminé le cycle de lavage. | Après avoir rajouté du sel déclenchez immidiatement un cycle de lavage rapide, sans couverts dans le lave-vaiselle et sans activer la fonction Turbo (si applicable). |
| Le couvercle du réservoir de sel n'est pas bien fermé | Vérifiez le bouchon et le serrage. |
| Bruits | Bruit de chic dans la cuve | Un bras asperseur cogne contre quelques chose dans un panier | Interrompez le programme, et rangez moins les articles qui font obstruction à la rotation du bras asperseur. |
| Bruit de cliquetis dans la cuve | Des couverts se promènent dans la cuve | Interrompez le programme et rangez les couverts concernés. |
| Cognement dans les canalisations | Bruit lié à l'installation sur site ou à un problème dans la tuyauterie. | N'affecte normalement pas le fonctionnement du lave-vaiselle. En cas de doute, contactez un plombier qualifié. |
| ?Résultat de lavage déevant | Problème | Causes possibles | Solutions à explorer |
| La vaisselle n'est pas propre | La vaisselle n'a pas été chargée correctement | Voir la section "Chargement des paniers". |
| Le programme choisi n'était pas(assez puissant. | Choisissez un programme plus intensif.Consultez le « Tableau des cycles de lavage » . |
| Pas(assez de détergent. | Utilisez plus de détergent, ou changez-en. |
| Des articles de vaisselle ontbloqué le mouvement desbras asperseurs. | Chargez mieux la vaisselle et vérifie que les bras d'aspersion peuvent tournier librement. |
| Le dispositif de filtrage à labase de la cuve n'est paspropre ou n'est pas installécorrectement.Cela peut bloquer lemouvement des brasd'aspersion. | Nettoyez et installez le dispositif de filtrage correctement.Nettoyez les bras asperseurs. Voir la section « Nettoyage des brasd'aspersion » . |
| Les verres ont blanchi | Résultat d'une combinaisond'une eau douce et dedetergent en excès. | Utilisez moins de détergent si votre eau est douce et désissez uncycle de lavage plus court pour laver les verres et les rendepropres. |
| Marques noires ougrises sur la vaisselle | Des ustensiles en aluminium ontfrotte contre la vaisselle. | Retireez les marques avec un nettoyant légèrement abrasif. |
| Il reste du détergent dans lescompartiments àdétergent | De la vaisselle mal disposée agéné l'ouverture du distributeurà détergent | Disposez更好地 la vaisselle. |
| Séchageinsuffisant | La vaisselle ne sèchepas | Mauvais chargement | Suivez bien les indications données pour le chargement de lamachine. |
| Trop peu de liquide de rinceage | Augmentez la quantité de liquide de rinceage / rajoutez du liquide dans le réservoir. |
| La vaisselle a été retiree tropôt | Ne videz pas votre lave-vaisselle immédiatement après la fin ducycle. Entrouvre la porte pour laisser échapper la vapeur. Necommenciez à décharger le lave-vaisselle que quand la vaisselse est à peine tiède au toucher. Commencez par le panier du bas.Cela évite de faire tomber des gouttes d'eau du panier du haut sur la vaisselle du panier du bas. |
| Séléction d'un programmeinadaptéLe revêtement des couverts estd'une qualité méniocre | Le programme court fonctionné à une température plus BASSE.La performance de lavage en est égalément diminuée . Choisissez un programme plus long.L'eau draine moins facilement avec ce type de vaisselle.Les couverts et la vaisselle de ce type ne convennent pas pour un lavage en lave-vaisselle. |
Codes d'erreur
En cas de dysfonctionnement, l'appareil affichera les codes d'erreur suivants pour vous avertir :
| Codes | Défaut | Causes possibles |
| E1 | Temps de replissage anormalement long | Robinet d'arrivée d'eau fermé, coupure d'eau ou pression d'eau insuffisante |
| E4 | Débordement | Fuite au niveau d'un composant du lave-vaisse |
| E8 | Mauvaise orientation de la vanne de distribution | Problème circuit de distribution ou valve défectueuse |
AVERTISSEMENT!
En cas de débordement, fermez l'arrivée d'eau principale avant d'appeler un réparateur. S'il y a de l'eau dans le plateau à cause d'un débordement ou d'une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.
Spécifications techniques
| Hauteur : | 845mm |
| Largeur : | 448mm |
| Profondeur : | 600mm |
| Pression d'eau | 0,04-1,0 MPa |
| Alimentation électrique : | voir plaque signalétique |
| Capacité : | 10 couverts |
Fiche technique
Feuille de lave-vaisselle menager selon la directive de l'UE 1 059/20 1 0:
| Fabricant | CANDY |
| Type / Description | CDP5742.CDP5742X |
| Nombre de couverts | 10 |
| Catégorie d'efficacité énergétique 1 | A++ |
| Consommation d'énergie annuelle 2 | 211 kWh |
| Consommation d'énergie d'un cycle de lavage standard | 0.74 kWh |
| Consommation électrique en mode arrêt | 0.45 W |
| Consommation électrique en mode de veille | 0.49 W |
| Consummation d'eau annuelle 3 | 2380 liter |
| Classe d'efficacité du séchage 4 | A |
| Un cycle de lavage standard 5 | ECO 50 |
| Durée standard d'un programme cycle de lavage | 170 min |
| Niveau sonore | 45 dB(A)re 1 pW |
| Montage | Autoportant |
| Pouvant être intégré | Oui |
| Hauteur | 84.5 cm |
| Largeur | 44.8 cm |
| Profondeur (avec connecteurs) | 60 cm |
| Consommation d'énergie | 1760-2100W |
| Tension / fréquence | 220-240V~50Hz |
| Pression de l'eau | 0.4-10bar=0.04-1MPa |
NOTE :
- A ++ + (la plus grande efficacité) to D (la plusasse efficacité)
- La consommation d'énergie "211" de kWh par an, sur la base de 280 cycles de lavage standard avec une alimentation en eau floide et une consommation avec des modes à faible puissance. La consommation d'énergie réelle dépend de la manière dont l'appareil est utilisé.
- La consommation d'eau "2380" de litres par an, basée sur 280 cycles de lavage standard.
Consommation d'eau réelle dépendra de la manière dont l'appareil est utilisé.
- A (la plus grande efficacité) to G (la plusasse efficacité)
- Ce programme est adapté pour le nettoyage de vaisselle à un degré normal de salissure et c'est le programme le plus efficace en termes de consommation d'énergie et d'eau pour ce type de vaisselle.
L'appareil répond aux normes européennes et aux directives de la version actuelle à la livraison :
- LVD 2006/95/EC
- EMC2004/108/EC
- ErP 2009 /125/EC
Les valeurs ci-dessus ont ete mesurées conformément aux normes dans des conditions de fonctionnement specifiées
Les résultats peuvent varier considérablement en fonction de la quantité et de la pollution de la durée des plats, de l'eau, quantité de détergent, etc.
Le manuel est basé sur les normes et les règles de l'Union Européenne
Chargement des paniers selon En50242
1. Panier du haut
2. Panier du haut
Tasses
Soucoupes
Verres
Petit bol
Bolaille moyenne
Bol grandeaille
Assiettes à dessert
Assiettes plates
Assiettes creuses
Plat ovale
Note: Ne placez sur l'étagère que des couverts légers.
Le poids total ne doit pas excéder 1,5 kg.
3.Panier a couverts:
1 cuillers à soupe
2 fourchettes
3 couteaux
4 cuillères à café
5 petite cuillers
6 cuillers à servir
7 fourchettes à servir
8 Louche
Les informations pour les tests de comparaison sont en conformité avec la norme EN 50242, comme suit :
Capacité : 10 couverts
Position du panier haut : Position basse
Programme : ECO
Position de réglage du liquide de rinçage : 6
Réglage de l'adoucisseur : H4
