CG6060W - Cuisinière FAR - Notice d'utilisation et mode d'emploi gratuit

Marque	FAR
Modèle	CG6060W
Type de produit	Cuisinière à gaz
Dimensions (L x P x H)	Environ 60 x 60 x 85 cm (estimation)
Nombre de brûleurs	4 (rapide, standard, standard, auxiliaire)
Type de four	Four à gaz avec gril
Alimentation	Gaz butane (G30), propane (G31) ou naturel (G20/G25)
Pression de gaz	28-37 mbar pour GPL, 20-25 mbar pour gaz naturel
Consommation totale	Jusqu'à 9,95 kW (brûleurs + four)
Allumage	Manuel (allumette ou sécurité coupe gaz sur certains modèles)
Sécurité	Dispositif de sécurité coupe gaz sur brûleurs (selon version)
Installation	Classe 1, nécessite ventilation, distance minimale aux murs 20 mm
Nettoyage	Eau savonneuse, éviter produits abrasifs, démontage de la porte
Entretien	Nettoyage régulier des brûleurs et injecteurs
Pièces détachées	Injecteurs interchangeables pour différents types de gaz
Garantie	Réparation gratuite pendant la période de garantie, hors usage non conforme
Notice	10 pages, disponible en téléchargement

FOIRE AUX QUESTIONS - CG6060W FAR

Comment allumer les brûleurs de la cuisinière ?

Approchez une allumette du brûleur, puis appuyez et tournez la manette correspondante jusqu'à la position souhaitée. Maintenez la manette enfoncée pendant 10 secondes après l'allumage si le dispositif de sécurité coupe gaz est présent.

Que faire si un brûleur s'éteint accidentellement ?

Tournez immédiatement la manette sur la position « • » (0). Attendez au moins une minute avant de tenter de rallumer le brûleur.

Comment changer les injecteurs pour utiliser un autre type de gaz ?

Le remplacement des injecteurs doit être effectué par un technicien qualifié. Dévissez les injecteurs existants et remplacez-les par ceux fournis avec l'appareil, en respectant les diamètres indiqués dans la notice.

Comment nettoyer la table de cuisson ?

Retirez les grilles et nettoyez les surfaces émaillées avec de l'eau savonneuse et un chiffon doux. N'utilisez jamais de produits abrasifs. Les brûleurs peuvent être nettoyés avec de l'eau et du savon.

Comment démonter la porte du four pour le nettoyage ?

Ouvrez complètement la porte, abaissez les brides sur chaque charnière, puis soulevez lentement la porte en la tirant vers vous. Pour la remettre, replacez les charnières et poussez jusqu'à enclenchement.

Quelles distances respecter entre la cuisinière et les murs ou meubles ?

La distance latérale et arrière doit être d'au moins 20 mm. Au-dessus, si une hotte est présente, l'espace doit être d'au moins 750 mm.

Comment vérifier l'étanchéité du raccordement au gaz ?

Appliquez un liquide moussant sur le tuyau et les raccords. Aucune bulle ne doit se former. Si des bulles apparaissent, resserrez l'écrou ou remplacez le joint.

Est-il dangereux de ranger des aérosols près de l'appareil ?

Oui, ne rangez jamais de produits inflammables comme des aérosols, du plastique ou du tissu à l'intérieur du four, du tiroir ou près des brûleurs.

Pourquoi la flamme des brûleurs est-elle jaune ou irrégulière ?

Cela peut provenir d'un mauvais réglage des vis by-pass ou d'injecteurs inadaptés. Faites appel à un technicien pour ajuster la flamme minimale.

Comment entretenir les plaques électriques (si présentes) ?

Nettoyez les plaques avec de la fibre de verre et du savon. Pour les protéger, appliquez un peu d'huile de machine lorsque la plaque est chaude.

MODE D'EMPLOI CG6060W FAR

1- DESCRIPTION
2- PRECAUTIONS D'EMPLOI
3- INSTALLATION
4- UTILISATION
5- REGLAGES
6- NETTOYAGE ET ENTRETIEN
7- CONDITIONS GENERALES DE GARANTIE

1-DESCRIPTION

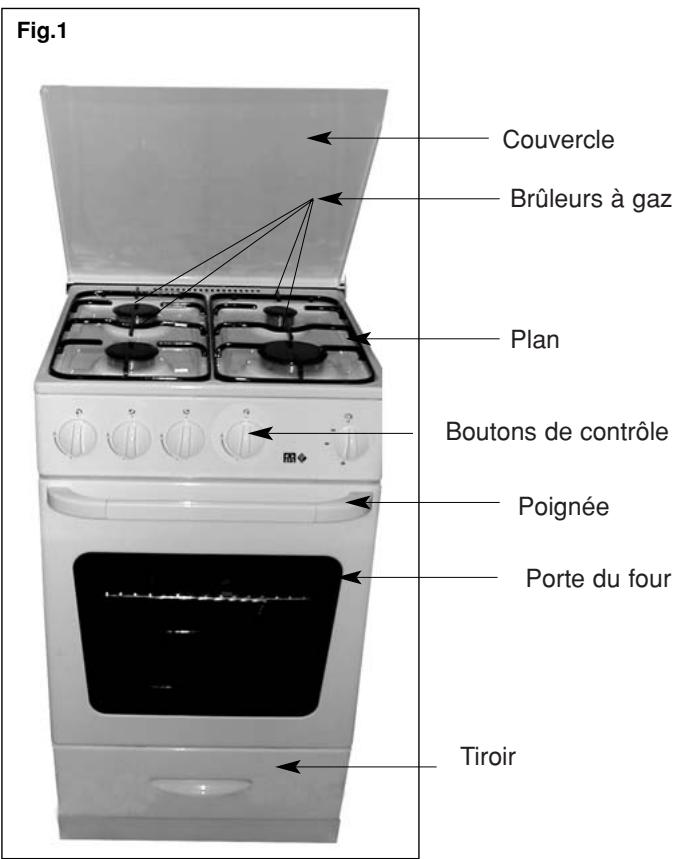

Fig.1 Couvercle Brûleurs à gaz Plan Boutons de contrôle Poignée Porte du four Tiroir

Tableau 1

MODÉLE	DIMENSIONS EN,cm.
CG 5400	50 x 50 cm

LISEZ ATTENTIVEMENT TOUS LES CONSEILS IMPORTANTS DE SECURITE ET TOUTES LES INSTRUCTIONS D'EMPLOI AVANT D'UTILISER VOTRE APPAREIL

• Les conditions de branchement de cet appareil sont indiquées sur la plaquette signalétique.
  Cet appareil doit être installé suivants les normes en vigueur et utilisé dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première ou l'installation de cet appareil.
• Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne ventilation de la pièce.
• L'utilisation d'une cuisinière à gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle elle se trouve. Assurez-vous donc que la cuisine soit bien aérée. La puissance de ventilation doit être réglée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte). Lorsque le four fonctionne, les trous d'aération de l'appareil ne doivent être couverts en aucun cas.
• En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tenir les enfants éloignés de l'appareil.
• Si par accident, un des brûleurs s'éteint, veuillez tourner la manette adéquate pour l'éteindre. Ne tentez pas de rallumer le brûleur avant au moins une minute.
• Retirez toutes les traces d'emballage avant d'utiliser cet appareil.
• Ne rangez pas à l'intérieur de votre four, du tiroir de rangement ou près des brûleurs des aérosols, des produits inflammables tels que du papier, du plastique et du tissu.
• Ne vérifiez jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.

3- INSTALLATION

AVANT L'INSTALLATION, ASSUREZ-VOUS QUE LES CONTIDIONS DE DISTRIBUTION LOCALES (NATURE ET PRESSION DU GAZ) ET LES RÉGLAGES DE L'APPAREIL SOIENT COMPATIBLES.

1- Il s'agit d'un appareil de Classe 1. Il doit donc être installé suivant les normes en vigueur.

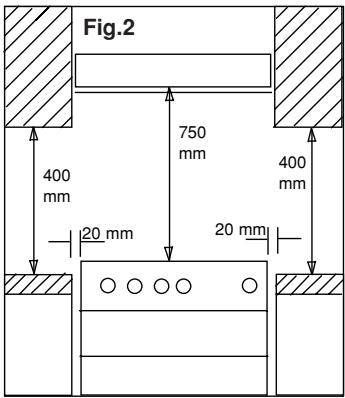

2- La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit: a. la distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm. b. la distance entre les parois de la cuisinière et des murs doit être d'au moins 20 mm. c. la distance entre le mur arrière et l'appareil doit être d'au moins 20mm pour les modèle CG 5400.

Fig.2 400 mm 750 mm 20 mm 20 mm 400 mm

3- Si votre appareil fonctionne au gaz et à l'électricité, veillez à le placer le plus près possible des deux sources d'énergie.

4- Afin d'éviter que votre appareil ne bascule, une patte de fixation doit être installée correctement. Cette fixation est livrée de manière optionnelle avec votre appareil. Consultez le chapitre approprié pour l'installation de cette fixation.

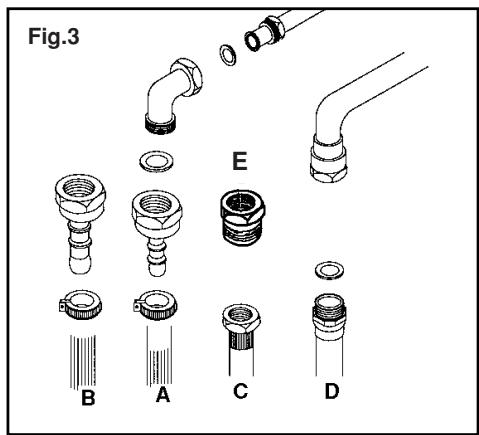

5- L'Espagne, l'Italie, le Portugal, le Luxembourg, Allemagne la Grèce autorisent le raccordement au moyen d'un about et d'un tuyau souple comme indiqué en B (fig. 3). Pour ces pays, les abouts doivent être conformes aux normes nationales en vigueur. Pour le Danemark, les Pays-Bas, l'Irlande le raccordement est obligatoirement réalisé en utilisant la pièce E (fig.3) et des tuyaux flexibles comme indiqué en C (fig.3) ou des tubes rigides.

Ce type de raccordement peut aussi être utilisé en Espagne, en Italie, au Portugal, en Grèce et au Luxembourg.

L'Angleterre autorise le raccordement comme indiqué en D. Fig.3.

En France, le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant soit un tuyau flexible avec embout comme indiqué en C, soit un tuyau rigide. Le raccordement au gaz butane se fera au moyen d'un tuyau NF-Gaz auquel vous ajouterez un collier.

En aucun cas, le tuyau d'alimentation ne doit passer derrière le four, ni être en contact avec les parois adjacentes.

Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité. Pour ce faire, appliquez sur le tuyau un liquide moussant. Aucune bulle ne doit apparaître.

S'il y a des bulles, il convient de vérifier le serrage de l'écrou de raccordement ou éventuellement l'état du joint.

6- Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière.

7- Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut brûler avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four :

- Pour four à gaz :

• Allumez le brûleur du four comme indiqué dans ce mode d'emploi.
• Laissez le four fonctionner durant 10 minutes. Eteignez votre four et laissez-le refroidir.
• Si le brûleur du four ne s'allume pas après 15 secondes ou s'éteint, vous devez tourner le bouton jusqu'à la position "0". Attendez quelques minutes avant de rallumer le four.

Tableau 2

PAYS DE DESTINATION	CATÉGORIEPOUR LESQUELLES L'APPAREIL PEUT FUNCTIONNER	LES PAYS POUR LESQUELSTHE LE RACCORD ISO 228/ISO 7 EST NÉCESSAIRE	LES PAYS OU LE DISPOSITIF DE SECURITÉ EST DEMANDÉ
AT	_2H3B/P	★	★
BE	_2E+3+	★
DE	_2E3B/P	★	★
DK	_2H3B/P	★	★
ES	_2H3+
FI	_2H3B/P		★
FR	_2E+3+
GB	_2H3+	★
GR	_2H3+
IE	_2H3+	★
IT	_2H3+
LU	_2E3B/P
NL	_2L3B/P	★
NO	_3B/P	★	★
PT	_2H3+
SE	_1ab2H3B/P		★

* La catégorie des autres pays.

CATÉGORIE POUR LESQUELLES LAPPAREIL PEUT FUNCTIONNER	II_2E+3+	II_2H3+
PAYS DE DESTINATION	AL, LET, RU, ON, RP, IND, EAT, LT, BG, ETH, HR, U, RL, M, RO, ET, EST, BRN, ZA, SA, WAN, NZ, IR, SGR, T, KWT,RI,SF, GH, USA	BOL

Brûleur ou plaque arrière gauche

Brûleur avant gauche

Brûleur avant droit

Brûleur arrière droit

Four à gaz

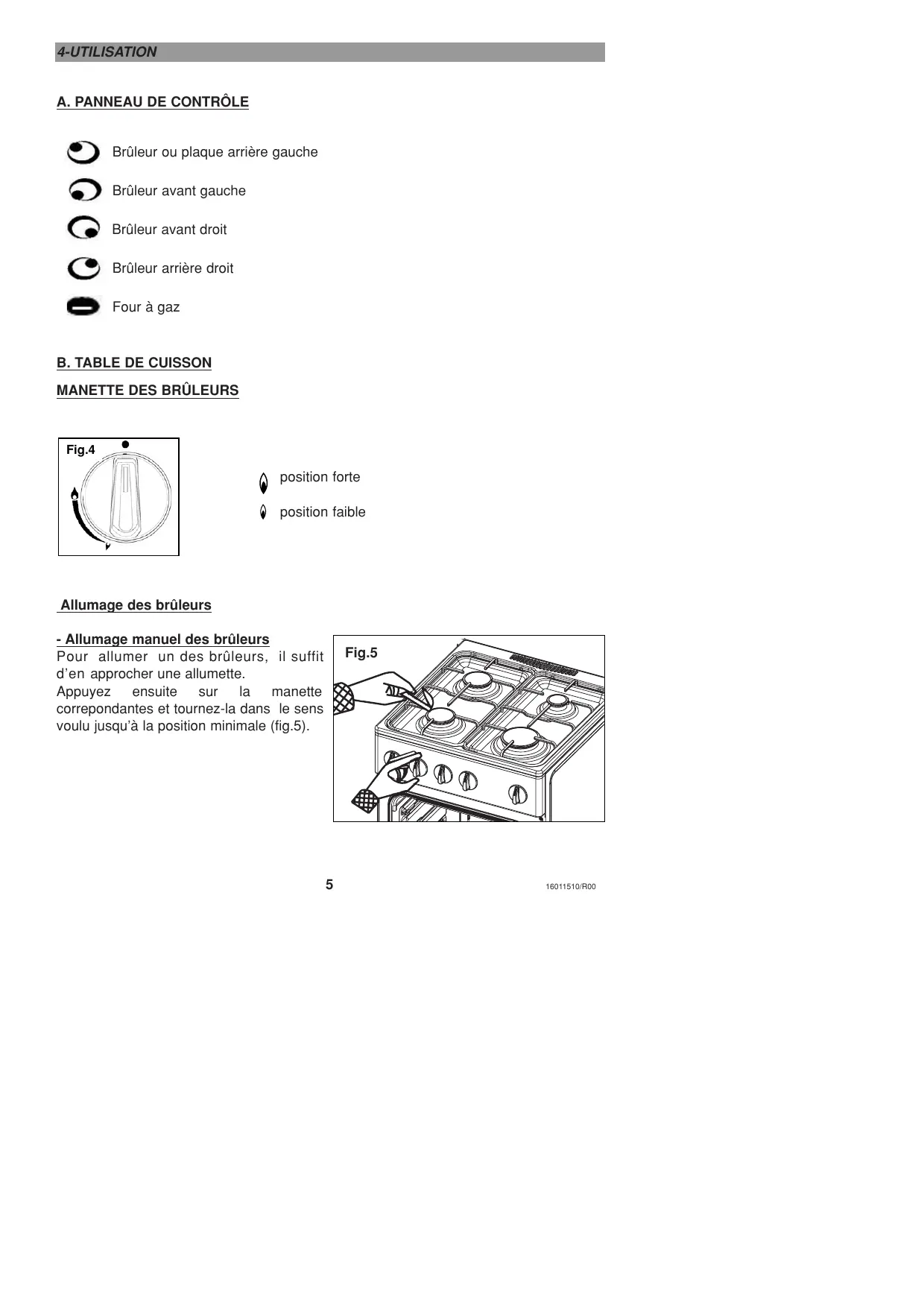

B. TABLE DE CUISSON

MANETTE DES BRÛLEURS

Fig.4

position forte
position faible

Allumage des brûleurs

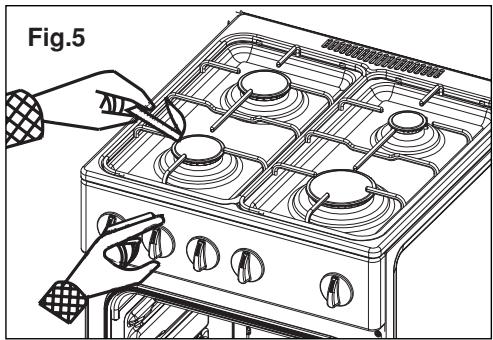

- Allumage manuel des brûleurs

Pour allumer un des brûleurs, il suffit d'en approcher une allumette.

Appuyez ensuite sur la manette correspondantes et tournez-la dans le sens voulu jusqu'à la position minimale (fig.5).

- Allumage manuel des brûleurs avec sécurité coupe gaz (selon version)

Pour allumer un des brûleurs, il suffit d'en approcher une allumette (fig.5). Appuyez ensuite sur la manette correspondantes et tournez-la dans le sens voulu jusqu'à la position désirée.

Maintenez la manette enfoncée pendant 10 secondes après l'allumage.

Assurez-vous que le brûleur soit bien allumé.

Si le brûleur ne s'allume pas après 15 secondes ou si il s'éteint, ramenez la manette à la position « • » . Attendez quelques minutes avant de le rallumer.

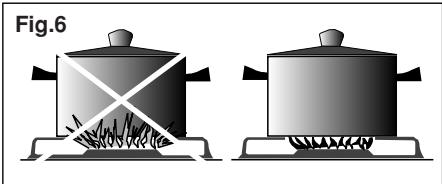

-RECOMMANDATION :

Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

Brûleur rapide : 22-28 cm

Brûleur semi-rapide : 14-22 cm

Brûleur auxiliaire : 10-14 cm

- Manettes de commande du four

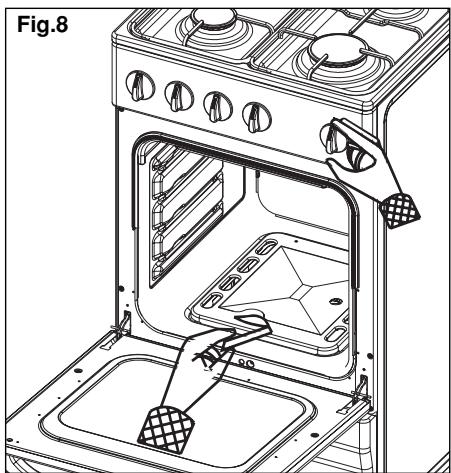

Allumage manuel du brûleur du four

Présentez une allumette à l'entrée du trou du brûleur du four. Enfoncez la manette du four et tournez-la dans le sens contraire des aiguilles d'une montre. Maintenez la manette enfoncée pendant 10 secondes après que le brûleur se soit allumé. Vérifiez que le brûleur soit bien allumé (fig.8).

Les brûleurs peuvent être adaptés à toutes sortes de gaz par un technicien qualifié.

Pour cela :

1. Débranchez votre appareil.

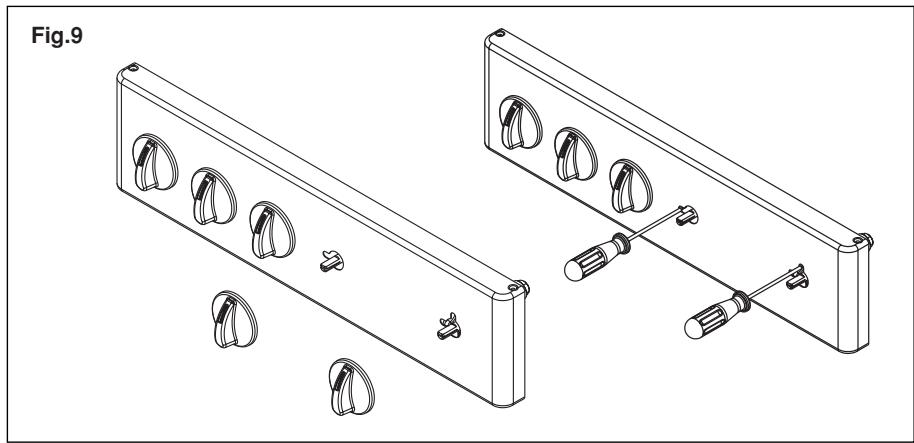

2. Retirez les manettes des brûleurs, dévissez les vis du panneau et retirez-le.
3. Allumez les brûleurs en position faible.
4. A l'aide d'un tournevis, vissez ou dévissez la vis de réglage jusqu'à ce que la flamme soit réduite au minimum. Le gaz est correctement distribué quand la flamme atteint une longueur minimale de 4 mm environ. Assurez-vous qu'en passant de la position maximale à la position minimale, la flamme ne s'éteigne pas.
5. Pour le gaz butane, il suffit de visser la vis de réglage.

Pour le gaz naturel, il suffit de dévisser de 3/4 de tour la vis de réglage.

1. Chapeaude brûleur
2. Brûleur (couronne)
3. Corps de brûleur
4. Manette
5. Robinet
6. Tuyau de distribution
7. Fixation
8. Rampe d'alimentation
   9.Table de cuisson
9. Vis « by-pass » du robinet
   11.Ecrou de raccordement

GAS TYPE	PRESION	BURULEUR	REPERE DES INJECTEURS,MM	NOMINAL KW	REDUIT KW	CONSOMMATION
LPG (BUTANE) G30	28 MBAR	RAPIDE	0.85	2.70	0.75	196	g/h
		STANDARD	0.75	1.75	0.50	127
		STANDARD	0.75	1.75	0.50	127
		AUXILIAIRE	0.55	1.10	0.25	80
		FOUR	0.70	2.40	0.80	175
		GRIL	0.70	2.00	-	145
LPG (PROPANE) G31	37 MBAR	RAPIDE	0.85	2.70	0.75	196	g/h
		STANDARD	0.75	1.75	0.50	127
		STANDARD	0.75	1.75	0.50	127
		AUXILIAIRE	0.55	1. 10	0.25	80
		FOUR	0.70	2.40	0.80	175
		GRIL	0.70	2.00	-	145
GAS (NATUREL) G20	20 MBAR	RAPIDE	1.25	2.70	0.75	257	L/h
		STANDARD	0.95	1.75	0.50	167
		STANDARD	0.95	1.75	0.50	167
		AUXILIAIRE	0.80	1.10	0.25	105
		FOUR	1.10	2.40	0.80	229
		GRIL	1.05	2.00	-	190
GAS (NATUREL) G25	25 MBAR	RAPIDE	1.25	2.70	0.75	299	L/h
		STANDARD	0.95	1.75	0.50	194
		STANDARD	0.95	1.10	0.50	194
		AUXILIAIRE	0.80	1.15	0.25	122
		FOUR	1.10	2.40	0.80	266
		GRIL	1.05	2.00	-	221

La quantité d'air nécessaire à la combustion est de 2 m³/h-kW.

Tableau 3

B. Changement des injecteurs

Cette cuisinière s'adapte aux différents types de gaz grâce au remplacement des injecteurs par une personne qualifiée.

Si ce remplacement n'est pas fait correctement, la garantie ne sera pas valide et l'utilisateur final pourrait être sujet à des poursuites.

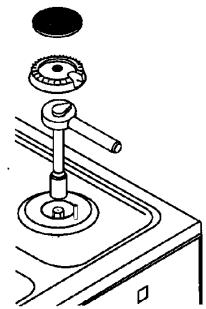

1. Remplacement des injecteurs de la table de cuisson

Utilisez les injecteurs fournis avec cette cuisinière. Veillez à ce que la cuisinière ne soit pas branchée à l'alimentation électrique ou à gaz. Dévissez l'injecteur. Remplacez-le avec le nouveau. Procédez de même avec les trois autres brûleurs (Fig.11).

Fig.11

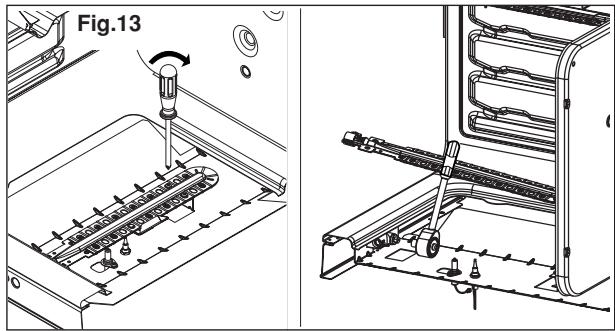

2. Remplacement de l'injecteur du four

Retirez le couvercle inférieur du four. Pour cela, poussez-le vers l'arrière, ensuite soulevez-le et retirez-le. (Fig.12)

1. Desserrez la vis qui maintien le brûleur en place en tournant dans le sens contraire des aiguilles d'une montre (Fig.13).

2. Poussez le brûleur vers l'arrière de l'appareil

3. La partie avant du brûleur se détache. Maintenez-le dans cette position pendante.

4. Remplacez l'injecteur. Utilisez une clé no 7. (Fig.13)

Replacez le brûleur à l'intrérieur du four et vissez l'écrou.

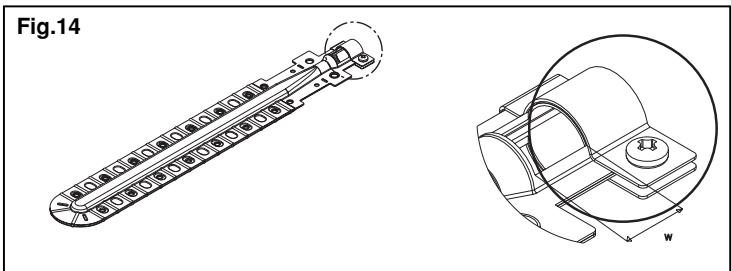

Desserrez la vis qui se trouve sur l'anneau de réglage de brûleur. Pour les utilisateurs du gaz butane, le trou du brûleur doit être complètement ouvert.

(Pour les utilisateurs du gaz naturel, la trou doit être de 2 mm) . (Fig.14)

Replacez le couvercle inférieur.

Fig.13

Fig.14 w

W mmFour brûleur	Gril brûleur
NG 2	4
LPG 5	complet clair

1. Avant de nettoyer votre appareil, assurez-vous qu'il soit débranché et complètement refroidi.

2. Les parties émaillées peuvent être nettoyées à l'eau et au savon à l'aide d'un chiffon doux et propre. N'utilisez jamais de produits abrasifs.

3. En retirant la grille, vous pouvez facilement nettoyer la surface émaillée de la table de cuisson.

4. Les manettes doivent être nettoyées régulièrement à l'aide d'un chiffon humide et essuyées à l'aide d'un chiffon sec.

5. Les brûleurs et les grilles peuvent être nettoyés avec de l'eau et du savon.

6. Les plaques électriques sales peuvent être nettoyées doucement à l'aide de fibre de verre et du savon. Prenez garde à ne pas l'abimer.

Pour les protéger, essuyez-les régulièrement avec de l'huile de machine ou des matériaux de protection.

Effectuez cette opération lorsque la plaque est chaude. Le produit pénétrera plus facilement.

1. Le couvercle de la cuisinière est amovible.

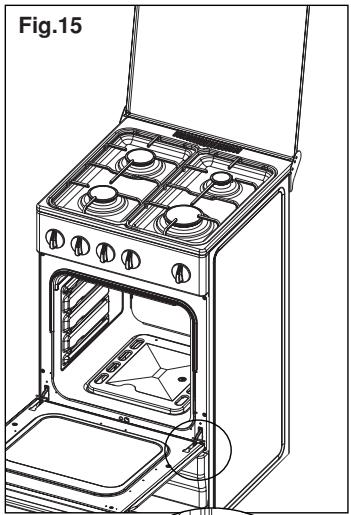

2. La porte du four est également amovible :

- Ouvrez la porte complètement

- Il existe une bride (ou anneau) sur chacune des deux charnières. Abaissez-la.

N'oubliez pas de le faire sur les deux charnières avant de passer à

• Soulevez lentement la porte et tirez-la vers vous.
  La porte se détachera complètement.

• Lorsque vous replacez la porte, replacez les charnières dans leur emplacement. Poussez bien la porte et fixez les charnières grâce aux brides.

• Il est conseillé de retirer de temps en temps les boutons de contrôle afinde nettoyer la surface qu'ils cachent.

Ils ne sont pas fixés mais montés.

Ils peuvent être retirés à l'aide d'un instrument en plastique comme une spatule.

1. Pour préserver son aspect neuf, nettoyez votre four régulièrement.

2. Evitez de mettre votre four en contact avec des substances acides ou alcalines comme du vinaigre, du jus de citron, du sel, etc.

En cas de contact, essuyez immédiatement votre four.

1. Faites particulièrement attention à ne pas éclabousser la portedu four avec de l'eau lorsque celui-ci fonctionne.

7- CONDITIONS GENERALES DE GARANTIE

Nous nous engageons à réparer gratuitement votre appareil tant qu'il est sous garantie.

La garantie couvre uniquement le remplacement des pièces défectueuses.

Une réparation ou une modification non autorisée de l'appareil annule cette garantie.

Cet appareil doit être branché au système électrique.

Des problèmes dus à une connexion incorrecte ne seront pas couverts par cette garantie.
