CHATELAINE - Cuisinière GODIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CHATELAINE GODIN au format PDF.
| Type d'appareil | Cuisinière à bois |
| Dimensions (L x P x H) | 850 x 674 x 652 mm |
| Diamètre sortie fumée | 150 mm |
| Matériau principal | Acier |
| Type de cuisson | Bois |
| Surface de cuisson | Non précisé |
| Capacité four | Non précisé |
| Poids | Non précisé |
| Type d'installation | Fixe |
| Utilisation | Chauffage et cuisson |
| Normes | Non précisé |
| Accessoires inclus | Non précisé |
| Couleur | Non précisé |
| Garantie | Non précisé |
| Poignée | Manuelle |
| Type de porte | Vitée ou pleine (non précisé) |
FOIRE AUX QUESTIONS - CHATELAINE GODIN
Questions des utilisateurs sur CHATELAINE GODIN
Pour augmenter le volume de l'alarme de votre four GODIN modèle CHATELAINE, suivez ces étapes :
- Accédez au panneau de contrôle du four et allumez-le.
- Recherchez le menu des réglages ou des préférences, souvent accessible via un bouton « Menu », « Réglages » ou une icône similaire.
- Dans les options, cherchez un paramètre lié au son, à l'alarme ou au volume. Ce réglage peut être nommé « Volume alarme », « Son », ou « Signal sonore ».
- Utilisez les boutons + ou - pour augmenter le niveau sonore de l'alarme à votre convenance.
- Validez et sauvegardez les modifications si nécessaire, puis quittez le menu.
Si votre modèle ne propose pas cette option dans le menu, il est possible que le volume de l'alarme soit fixe et non réglable. Dans ce cas, vous pouvez contacter le service client GODIN pour obtenir plus d'informations ou une assistance spécifique.
Si vous ne parvenez pas à dévisser une pièce du poêle GODIN CHATELAINE, voici plusieurs conseils pratiques pour faciliter l'opération :
1. Vérifiez le type de vis
Assurez-vous d'utiliser le tournevis adapté au type de vis (plate, cruciforme, Torx, etc.) pour éviter d'endommager la tête de vis.
2. Appliquez un lubrifiant
Si la vis est rouillée ou grippée, pulvérisez un lubrifiant pénétrant (comme du WD-40) sur la vis et laissez agir 10 à 15 minutes avant de tenter de dévisser à nouveau.
3. Utilisez un outil adapté
Un tournevis à frapper ou une clé à molette peut aider à déloger une vis particulièrement coincée en combinant pression et rotation.
4. Chauffez la zone
Chauffer légèrement la vis avec un sèche-cheveux ou un pistolet thermique peut dilater le métal et faciliter le dévissage. Attention à ne pas surchauffer pour ne pas endommager les composants.
5. Vérifiez l'accessibilité
Assurez-vous qu'aucun cache ou élément ne bloque l'accès à la vis. Parfois, un démontage préalable d'autres pièces est nécessaire.
En suivant ces étapes, vous devriez pouvoir dévisser la pièce bloquée sur votre poêle GODIN CHATELAINE sans difficulté.
Pour revisser la poignée de la porte de votre poêle GODIN CHATELAINE, suivez ces étapes simples :
Outils nécessaires
- Un tournevis adapté (généralement cruciforme ou plat selon le type de vis)
Étapes pour revisser la poignée
- Préparation : Assurez-vous que la porte est bien fermée et stable pour travailler en toute sécurité.
- Retrait éventuel : Si la poignée est très desserrée, retirez-la complètement en dévissant les vis qui la maintiennent.
- Positionnement : Replacez la poignée en alignant correctement les trous des vis avec ceux de la porte.
- Fixation : Vissez les vis à la main pour commencer, puis serrez-les fermement avec le tournevis sans forcer excessivement pour éviter d'endommager la poignée ou la porte.
- Vérification : Testez la poignée en ouvrant et fermant la porte pour vous assurer qu'elle est bien fixée et fonctionne correctement.
Si la poignée ne tient pas ou si les vis sont abîmées, il peut être nécessaire de remplacer les vis ou de vérifier l'état des trous de fixation sur la porte.
Pour enlever le goudron déposé sur les parois extérieures de votre poêle GODIN CHATELAINE, surtout lorsque l'accès est difficile, voici quelques conseils pratiques :
1. Utiliser un solvant adapté
Choisissez un solvant efficace contre le goudron, comme l'essence de térébenthine ou un produit spécifique pour enlever le goudron. Imbibez un chiffon propre avec le solvant et appliquez-le délicatement sur la zone concernée. Laissez agir quelques minutes pour ramollir le goudron.
2. Accéder aux zones difficiles
Si l'accès est restreint, utilisez des outils adaptés comme un pinceau à long manche ou un chiffon fixé à une tige fine pour appliquer le solvant dans les recoins inaccessibles à la main.
3. Grattage délicat
Après ramollissement, utilisez une spatule en plastique ou un grattoir souple pour décoller doucement le goudron sans abîmer la surface. Évitez les outils métalliques qui risquent de rayer le poêle.
4. Nettoyage final
Une fois le goudron retiré, nettoyez la surface avec de l'eau tiède savonneuse pour éliminer les résidus de solvant et de goudron. Séchez soigneusement avec un chiffon doux.
5. Prévention
Pour limiter la formation future de goudron, pensez à entretenir régulièrement votre poêle et à vérifier la combustion pour éviter les dépôts excessifs.
En respectant ces étapes, même avec un accès limité, vous pourrez maintenir les parois extérieures de votre poêle GODIN CHATELAINE propres et en bon état.
Le nettoyage entre les deux vitres de la porte du four GODIN CHATELAINE nécessite de démonter la porte pour accéder à cet espace. Voici les étapes détaillées pour réaliser cette opération en toute sécurité :
1. Préparation
- Assurez-vous que le four est complètement éteint, débranché et froid avant toute manipulation.
- Travaillez sur une surface propre et stable pour poser la porte une fois retirée.
2. Retrait de la porte du four
- Ouvrez la porte du four à un angle d'environ 45 degrés.
- Repérez les charnières et les mécanismes de verrouillage spécifiques au modèle CHATELAINE.
- Soulevez délicatement la porte pour la désengager des charnières. Selon le modèle, il peut être nécessaire de dévisser ou de déclipser certains éléments.
3. Démontage de la vitre
- Placez la porte à plat, face vitrée vers le haut.
- Repérez les vis ou clips qui maintiennent la vitre extérieure en place.
- Retirez-les soigneusement en notant leur position pour le remontage.
- Séparez délicatement les vitres pour accéder à l'espace intermédiaire.
4. Nettoyage
- Utilisez un chiffon doux ou une éponge non abrasive imbibée d'un mélange d'eau tiède et de vinaigre blanc ou d'un nettoyant doux.
- Nettoyez soigneusement l'intérieur des deux vitres, en évitant les produits abrasifs qui pourraient rayer le verre.
- Essuyez avec un chiffon propre et sec pour éviter les traces.
5. Remontage
- Replacez les vitres dans leur position initiale.
- Revissez ou reclipsez les éléments de fixation.
- Remettez la porte sur les charnières en veillant à son bon positionnement.
6. Vérification finale
- Assurez-vous que la porte s'ouvre et se ferme correctement.
- Rebranchez le four et vérifiez son bon fonctionnement.
Remarque : Si vous n'êtes pas à l'aise avec cette procédure ou si vous avez des doutes, il est conseillé de faire appel à un professionnel pour éviter d'endommager la porte ou le four.
Le four GODIN modèle CHATELAINE utilise plusieurs symboles sur son panneau de commande pour indiquer différentes fonctions et modes de cuisson. Voici les symboles les plus courants et leur signification :
- Symbole de la pyrolyse : souvent représenté par un carré avec des lignes ondulées à l'intérieur ou une flamme stylisée. Ce symbole indique le mode d'auto-nettoyage par haute température.
- Symbole de la convection : une hélice ou un ventilateur, indiquant que le four utilise un ventilateur pour répartir la chaleur de manière homogène.
- Symbole grill : une grille ou des lignes horizontales, indiquant la fonction grill pour griller ou gratiner les aliments.
- Symbole chaleur tournante : un ventilateur entouré d'un cercle, indiquant la cuisson avec chaleur tournante pour une cuisson uniforme.
- Symbole éclairage : une ampoule, indiquant l'allumage de la lumière intérieure du four.
Ces symboles facilitent la sélection des modes de cuisson adaptés à vos besoins. Si vous voyez un symbole sur votre four GODIN CHATELAINE et souhaitez connaître sa signification précise, n'hésitez pas à demander en précisant le symbole en question.
La fonction pyrolyse sur le four GODIN CHATELAINE Pro électrique permet un nettoyage automatique en brûlant les résidus à haute température. Voici comment utiliser ce bouton :
Étapes pour activer la pyrolyse :
- Préparation : Assurez-vous que le four est vide, sans grilles ni accessoires à l'intérieur pour éviter tout dommage.
- Localisation du bouton : Sur le panneau de commande, repérez le bouton ou symbole dédié à la pyrolyse, souvent représenté par une flamme ou un pictogramme spécifique.
- Activation : Appuyez sur ce bouton pour lancer le cycle. Selon le modèle, vous devrez peut-être confirmer ou sélectionner la durée du nettoyage.
- Durée du cycle : Le four ajuste automatiquement la durée, généralement entre 1 et 3 heures, selon le niveau de salissure.
- Fin du cycle : Une fois terminé, le four se refroidit automatiquement. Ne pas ouvrir la porte immédiatement car elle reste très chaude.
- Nettoyage final : Après refroidissement complet, ouvrez la porte et essuyez les cendres avec un chiffon humide.
Cette fonction facilite grandement l'entretien du four en éliminant les résidus brûlés sans effort manuel.
Pour que le four de votre appareil GODIN CHATELAINE chauffe, il est essentiel de positionner correctement la tirette de commande. Voici les étapes à suivre :
- Position de la tirette : Placez la tirette en position "ON" ou "Chauffage". Cette position active le système de chauffage du four.
- Modes de cuisson : Si votre modèle dispose de plusieurs positions sur la tirette, choisissez celle correspondant au mode de cuisson souhaité, comme la cuisson traditionnelle ou le grill.
- Vérification : Assurez-vous que la tirette est bien enclenchée et que le four commence à chauffer après quelques minutes.
En résumé, la tirette doit être placée sur la position dédiée au chauffage du four pour que celui-ci fonctionne correctement.
La tige d'air secondaire sur le poêle GODIN CHATELAINE joue un rôle essentiel dans l'amélioration de la combustion. Voici son fonctionnement détaillé :
Rôle de la tige d'air secondaire
La tige d'air secondaire permet d'introduire un apport d'air supplémentaire dans la chambre de combustion. Cet air secondaire aide à brûler les gaz et particules non consumés lors de la combustion primaire, ce qui optimise l'efficacité énergétique et réduit les émissions polluantes.
Fonctionnement pratique
- Positionnement : La tige est généralement située à proximité du foyer, souvent accessible pour réglage.
- Réglage : En ajustant la tige (en la déplaçant ou en la tournant), vous contrôlez la quantité d'air secondaire introduite. Une ouverture plus grande augmente l'apport d'air, favorisant une combustion plus complète.
- Impact : Un bon réglage permet une meilleure combustion, moins de fumée et une chaleur plus constante.
Conseils d'utilisation
- Commencez par un réglage moyen et ajustez selon la qualité de la combustion observée (flammes, fumée, chaleur).
- Évitez une ouverture excessive qui pourrait refroidir le foyer ou augmenter la consommation de combustible.
- Nettoyez régulièrement la tige et les conduits d'air pour éviter les obstructions.
En résumé, la tige d'air secondaire est un élément clé pour optimiser la combustion de votre poêle GODIN CHATELAINE, en permettant un apport d'air contrôlé qui améliore l'efficacité et réduit les émissions.
Pour changer l'ampoule du four à gaz GODIN CHATELAINE, suivez ces étapes simples :
- Coupez l'alimentation électrique : Assurez-vous que le four est éteint et débranché pour éviter tout risque d'électrocution.
- Ouvrez la porte du four pour accéder à la cavité où se trouve l'ampoule.
- Localisez l'ampoule : Elle est généralement positionnée sur le côté ou à l'arrière de la cavité du four.
- Retirez le couvercle de protection de l'ampoule, s'il y en a un. Ce couvercle peut être fixé par des vis ou clips, retirez-le délicatement.
- Dévissez l'ampoule usagée en la tournant dans le sens inverse des aiguilles d'une montre. Manipulez avec précaution pour éviter de casser l'ampoule.
- Installez une ampoule neuve compatible avec votre modèle (vérifiez la puissance et le type d'ampoule recommandé) en la vissant dans le sens des aiguilles d'une montre.
- Replacez le couvercle de protection en vous assurant qu'il est bien fixé.
- Rebranchez le four et allumez-le pour vérifier que la nouvelle ampoule fonctionne correctement.
Cette procédure vous permettra de changer l'ampoule en toute sécurité et de maintenir un bon éclairage à l'intérieur de votre four GODIN CHATELAINE.
Le bouilleur du poêle GODIN CHATELAINE est un composant essentiel qui permet de chauffer l'eau pour le système de chauffage central. Voici comment le localiser :
- Emplacement général : Le bouilleur est intégré à l'intérieur de l'appareil, généralement situé à l'arrière ou sur le côté du foyer, dans une chambre spécifique dédiée au chauffage de l'eau.
- Identification visuelle : Il s'agit d'une sorte de réservoir ou d'échangeur de chaleur en métal, souvent relié à des tuyaux d'eau chaude qui partent vers le circuit de chauffage.
- Connexion aux tuyaux : Suivez les tuyaux d'eau chaude qui sortent du poêle ; ceux-ci sont connectés directement au bouilleur.
- Accès : Pour accéder au bouilleur, il peut être nécessaire d'ouvrir une trappe ou un panneau situé à l'arrière ou sur le côté de l'appareil, selon le modèle exact.
En résumé, le bouilleur est intégré dans la structure du poêle, facilement identifiable par sa connexion aux tuyaux d'eau chaude. Cette configuration permet au poêle GODIN CHATELAINE de chauffer efficacement votre habitation via le circuit d'eau chaude.
Pour assurer un fonctionnement optimal et sécurisé de votre poêle GODIN CHATELAINE, il est important de savoir comment ouvrir et gérer l'ouverture des fumées. Voici les étapes générales à suivre :
Localisation du système d'ouverture des fumées
Sur le modèle CHATELAINE, le système d'ouverture des fumées se trouve généralement à l'arrière ou sur le dessus de l'appareil. Il peut s'agir d'une trappe, d'un levier ou d'une manette.
Procédure d'ouverture
- Vérifiez que la trappe est bien fermée avant de l'ouvrir pour éviter tout incident.
- Ouvrez la trappe en actionnant le levier ou la manette selon le mécanisme spécifique :
- Si c'est un levier, tirez-le ou poussez-le dans la direction indiquée.
- Si c'est une manette, tournez-la ou déplacez-la conformément au mécanisme.
Contrôle de la circulation des fumées
Une fois la trappe ouverte, assurez-vous que la circulation des fumées est correcte. Vous devriez ressentir un tirage adéquat qui permet l'évacuation efficace des fumées.
Fermeture après utilisation
Après utilisation, pensez à refermer la trappe pour éviter les pertes de chaleur et garantir la sécurité de votre installation.
Ces étapes permettent de gérer efficacement l'ouverture des fumées sur votre poêle GODIN CHATELAINE, contribuant ainsi à un fonctionnement sûr et performant.
Pour ouvrir la sortie de votre appareil GODIN CHATELAINE, suivez ces étapes générales :
- Localisez la sortie : Identifiez l'endroit où se trouve la sortie sur votre appareil. Il s'agit généralement d'un panneau, d'une trappe ou d'un couvercle spécifique.
- Déverrouillez le mécanisme : Si la sortie est équipée d'un système de verrouillage, déverrouillez-le. Cela peut nécessiter de tourner un bouton, d'appuyer sur un levier ou de manipuler une poignée.
- Ouvrez la sortie : Ouvrez doucement la trappe ou le panneau. Ne forcez pas l'ouverture pour éviter d'endommager les pièces.
- Vérifiez l'intérieur : Profitez de l'ouverture pour vérifier qu'aucun débris ou obstruction ne bloque la sortie.
- Refermez correctement : Après votre intervention, refermez la sortie en vous assurant que le mécanisme de verrouillage est bien enclenché pour garantir l'étanchéité et la sécurité.
Ces étapes sont valables pour la plupart des modèles GODIN CHATELAINE, mais selon la version exacte, le mécanisme peut légèrement varier.
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice CHATELAINE - GODIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHATELAINE de la marque GODIN.
MODE D'EMPLOI CHATELAINE GODIN

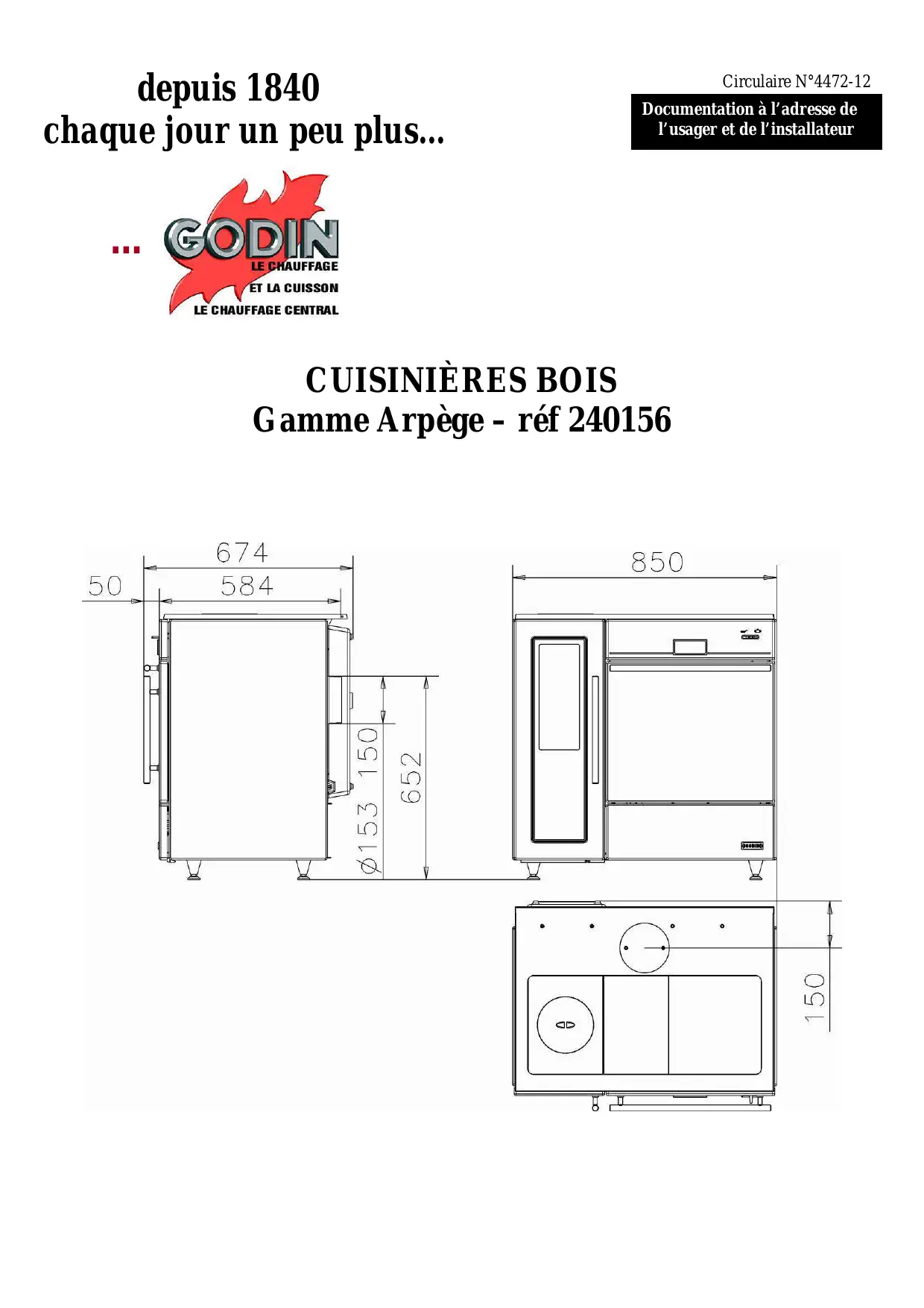

depuis 1840 chaque jour un peu plus… Circulaire N°4472-12 Documentation à l’adresse de l’usager et de l’installateur
Gamme Arpège – réf 240156 Ces appareils ont été testés selon les critères de la norme Européenne NF EN 12815 et sont conformes à l’annexe ZA de l’EN 12815/A1.
CARACTÉRISTIQUES TECHNIQUES
Diamètre de buse Départ des fumées sur le dessus ou à l’arrière Combustibles recommandés Dimension du four (H x P x L ) Construction intérieure Réglage de l’allure Poids Puissance Durée de fonctionnement à allure normale* Durée de fonctionnement à allure ralentie* Débit massique des fumées Rendement de l’appareil Taux de CO dans les fumées à 13% de 02 Taux de CO2 dans les fumées Consommation à allure normale Température moyenne des fumées Distance minimale aux matériaux combustibles adjacents
153mm Bois en buches (longueur de 50cm) 240x153 Fonte, acier et briques réfractaires Manuel 224Kg 12kW
12,45g/s 79.2% 0.10% 9,32% 3,92% 225° 40cm / cotés latéraux 50cm / arrière 150cm / avant Appareils intermittents
- avec un chargement de 3,92 kg de bois à 16 % d’humidité et d’un pouvoir calorifique de 14,48 MJ/kg Tableau 1 : Caractéristiques techniques
Toujours respecter les règles en vigueur dans le pays où l’appareil est installé. En France, le système d’évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006. S’assurer tout d’abord de la bonne qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en assurant l’alimentation du foyer en air primaire et extraire les gaz de combustion. La plupart des désagréments que vous pourriez rencontrer à l’utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point… Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents…
Une bonne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l’utilisation d’un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l’ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l’appareil. Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c’est-à-dire résistant au feu de cheminée). Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l’appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l’air libre à 0,40 m au moins au-dessus du faîtage ou de tout autre obstacle situé à moins de 8 mètres du conduit. Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre. Si la dépression est trop importante, prévoir la pose d’un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe. Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s’établit pas normalement. Dans ce cas, il y lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon. Tout tubage doit être conformes au DTU 24.1.Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.
Supprimer les poteries qui ne présentent pas une section de sortie d’au moins 2,5 dm . Il est recommandé qu’une trappe de ramonage bien étanche soit placée 50 cm environ au dessous de l’axe du tuyau de fumée. Avant d’envisager le raccordement, il convient de s’assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage. Les appareils doivent être installés conformément aux spécifications des D.T.U en vigueur, l’installation par un professionnel qualifié est recommandée. Toutes les réglementations nationales et locales doivent être respectées. Les extracteurs utilisés dans la même pièce ou dans le même espace que l’appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d’autres appareils dans le même espace que l’appareil peut générer des perturbations de tirage. Ne jamais obstruer les entrées d’air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l’appareil utilise de l’air qu’il prélève dans la pièce et il convient d’assurer son alimentation par un apport extérieur suffisant. Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixée à l’arrière (si raccordement arrière possible). Vous pouvez raccorder directement au conduit par l’intermédiaire d’un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon. IMPORTANT :
Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l’aide d’une plaque incombustible dépassant la face de l’appareil d’au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d’éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1,do). Une distance de sécurité aux matériaux combustibles arrière de 60 cm au moins doit être respectée. Les murs situés à gauche ou à droite de l’appareil doivent être écartés de l’appareil de 40 cm au moins, s’ils sont constitués de matériaux combustibles. Dans le cas d’une cuisinière, le plafond doit être situé au moins à 80 cm du dessus de l’appareil. L’appareil rayonne naturellement et nous vous conseillons d’éloigner tout matériau combustible (chaises en bois, canapés,…) se trouvant face à l’avant de l’appareil au minimum de 150 cm.

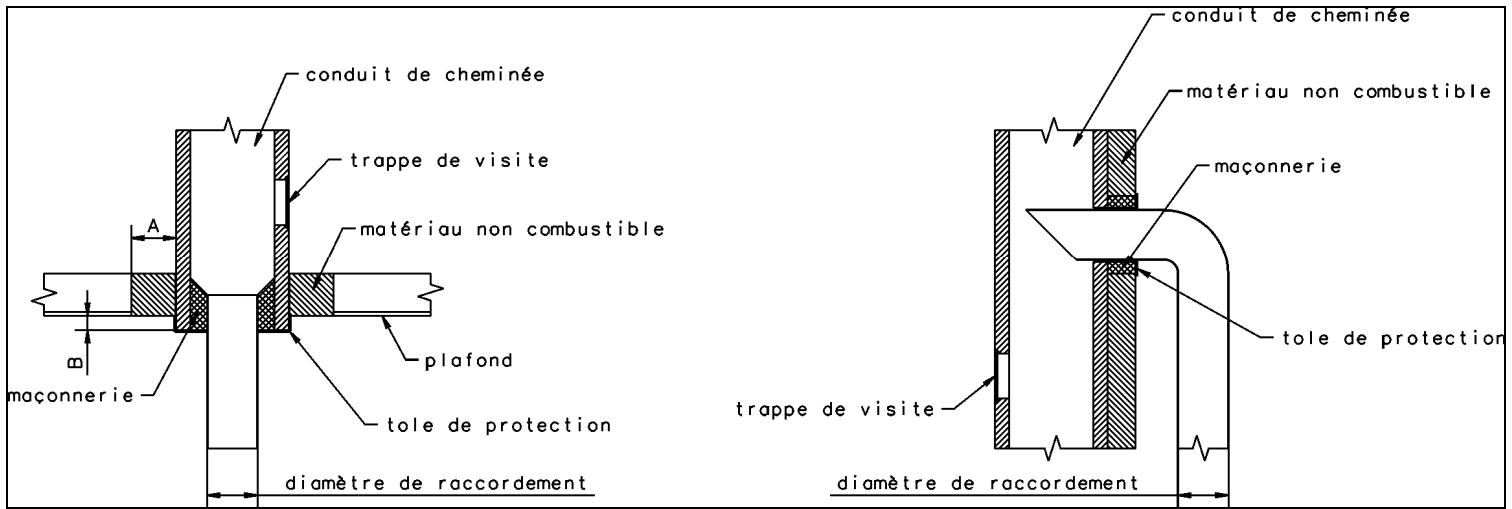

RACCORDEMENT AU CONDUIT DE CHEMINÉE
Il convient de raccorder l’appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériau combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se située dans l’épaisseur du plancher (prévoir le déport B). Schéma 4 : Exemple d’un raccordement au conduit de cheminée
Avant d’utiliser l’appareil, lire la notice et les recommandations avec attention. L’appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l’installation. L’installation par un professionnel est vivement recommandée. Ne jamais obstruer les entrées d’air prévues. L’appareil doit être raccordé à un conduit de cheminée ne desservant pas d’autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple. Ne jamais apporter de modification non autorisée sur l’appareil. L’appareil n’est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l’appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures. Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l’écart pour éviter les accidents. S’assurer du bon fonctionnement du registre des fumées (tirage direct ou par circulation) en manoeuvrant le levier de commande situé en façade.

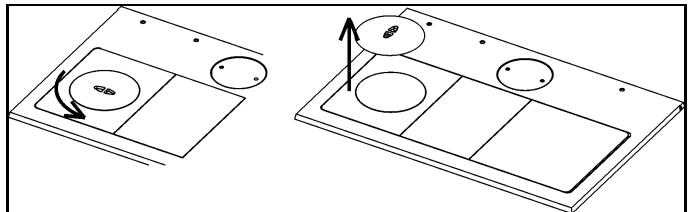

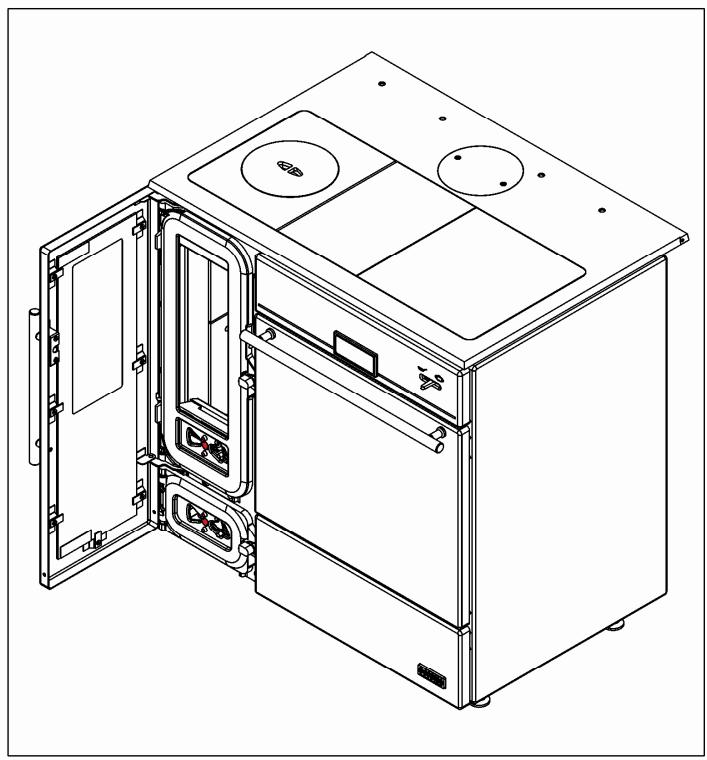

Toujours suivre les instructions. Lors des premiers allumages, n’effectuer que des chargements limités pour vérifier la bonne marche de l’ensemble. Augmenter graduellement les charges de combustible et ce, sur plusieurs jours. Ne pas utiliser l’appareil comme un incinérateur. N’utiliser que le combustible recommandé. Après une longue période d’arrêt, s’assurer que le conduit n’est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l’appareil. Chargement : RECOMMANDATION TRÈS IMPORTANTE Toujours ouvrir la porte très doucement pour laisser le tirage s’établir et éviter ainsi le refoulement de fumée. Chargement / rechargement Ouvrir le volet d’air primaire en grand pour relancer le feu. Après quelques minutes, décendrer puis recharger. Pour recharger, ouvrir la porte de chargement avant pour introduire le combustible. Schéma 9 : Ouverture du tampon de chargement (dessus de la 240153) CUISSON Avant-propos : Les cuissons s’effectuent en circulation grille au milieu. A mi-cuisson il est systématiquement nécessaire de faire effectuer un demi tour à la plaque de cuisson afin d’homogénéiser la cuisson. Se reporter au tableau de correspondance 5 pour connaître la relation entre températures et indicateur de température. L’utilisation du four peut se faire soit à froid (voir tableau 3) soit la cuisinière en régime (voir tableau 4). Registre primaire Position 1** Allumage A partir indicateur position 4 Temps mis en régime Température à 200°C au centre de la grille (gradin 2) Maintien à 200°C +1h + 1h30 Dépend du chargement Tableau 3 : Mise en régime à froid Température à 200°C au centre de la grille (gradin 2) Maintien à 200°C Registre primaire Position 1** + 0h30 Dépend du chargement Tableau 4 : Cuisinière en régime ** les positions sont données par rapports aux essais réalisés dans les conditions données dans le tableau 1, selon la norme européenne NF EN 12815. Aussi, des variations peuvent apparaître en fonction de la nature du combustible (degré d’humidité, pouvoir calorifique,…), de la quantité,… Nota : La taque en fonte de la cuisinière nécessite des ustensiles appropriés qui emmagasinent la chaleur, avec un fond plat et épais. Nous recommandons l’utilisation d’ustensiles en fonte émaillée. Un thermomètre placé sur le panneau de bord indique en permanence la température dans le four. Tableau de correspondance Indicateur
Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu’un appareil quel qu’il soit ne peut que libérer l’énergie contenue dans le combustible qu’il brûle. S’il vous semble que votre appareil chauffe mal, on peut affirmer que : Soit la quantité de combustible brûlé est trop faible. Soit le combustible brûlé n’a pas suffisamment d’énergie disponible. Dans le cas d’une utilisation au bois, ne brûler que du bois sec ayant au moins 2 ans d’abatage (36 mois seraient meilleurs encore). Nous vous conseillons fortement l’utilisation de bois labellisé NF bois de chauffage. En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu’il est plus dense et souvent moins humide. L’humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu’il faudra beaucoup d’énergie pour vaporiser cette eau. L’énergie disponible pour le chauffage sera de 4,16 Wh par Kilo de bois sec. Elle ne serait plus que de 1,73 Wh pour du bois à 50% d’humidité. L’utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l’encrasserait rapidement et risquerait, à terme, de produire des feux de cheminée. DÉCENDRAGE
Vider le cendrier au moins tous les 2 à 3 jours suivant l’utilisation. Cette opération doit se faire avec une précaution, en prenant bien soin d’utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir. Ne jamais laisser le foyer s’encrasser. Le tenir toujours propre. Nettoyer le cendrier. S’assurer que le tiroir ne gêne pas la fermeture de la porte. NETTOYAGE Enlever les taques du dessus de l’appareil. Faire tomber la suie, à l’aide d’une raclette, entre le côté droit du four et le côté intérieur droit de la cuisinière. Oter la trappe de ramonage (située sur la façade, sous le four) et évacuer la suie tombée sous le four, à l’aide d’une raclette. RAMONAGE
Faire ramoner votre cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l’entrepreneur. Il est également possible d’entretenir les conduits avec un produit adapté. Toutefois, cela n’exclut en rien le ramonage mécanique obligatoire. Vérifier l’appareil et assurez-vous que les joints de porte sont en bon état, les remplacer si nécessaire. Nettoyer complètement l’intérieur de l’appareil sans oublier les carneaux de passage des fumées. En cas de feu de cheminée fermer le registre d’air et appeler les pompiers. ENTRETIEN Faire vérifier l’appareil par une personne compétente au moins une fois par an. ATTENTION
VEILLER À DÉPOSER VOTRE GANT APRÈS CHAQUE UTILISATION À UN ENDROIT DÉPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD. Ne pas s’inquiéter si des émissions de fumée et une odeur un peu âcre se manifestent aux premiers allumages, ceci étant dû à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours. Entretien de la fonte et de l’acier Tout appareil acier ou fonte nécessite un minimum d’entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu’un appareil fonctionne, il n’y a aucune possibilité d’oxydation des pièces constituant l’appareil. Elle n’a lieu que pendant un arrêt prolongé. Les pièces fonte s’entretiennent régulièrement à l’aide de pâte à fourneau noire (réf 0012). Celle-ci s’applique à froid, tel un cirage et nécessité, dès qu’elle est sèche, un lustrage avec un chiffon doux. De la peinture haute température (gris fonte réf 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures de l’appareil. Veiller, avant l’application de la peinture, à enlever toute trace d’oxydation à l’aide d’une toile émeri de faible grain. Les appareils tout fonte avec une finition extérieure émaillée nécessitent l’entretien intérieur du foyer. Les barres en laiton s’avivent avec du Godin Net chrome et laiton (réf. 0005). Le dessus émaillé doit être nettoyé exclusivement avec un liquide vaisselle et une éponge. Ne jamais opérer le nettoyage lorsque la surface est chaude, ni gratter ni frotter avec un produit abrasif. Les tôlés noires extérieures sont recouvertes d’un métal poreux. Il est recommandé de les nettoyer exclusivement à l’aide d’un diluant, de pétrole kerdane ou mieux, du fioul domestique ou alcool à brûler. NE JAMAIS PROJETER D’ACIDE (citron, vinaigre, etc.) sur ces émaux. Pour les autres couleurs, utiliser un décapant en bombe. Les barres laiton en finition or, chromé brillant ou chromé velours se nettoient à l’aide d’éponges et d’eau savonneuse. Essuyer sans frotter avec un chiffon doux. Nota : L’émail craquelé ou fendillé n’est pas reconnu par nous comme étant une cause de dépréciation de l’appareil. Il est en effet impossible, dans certains cas, d’éviter ces craquelures (« tressaillures » en terme de métier) qui sont dues à une différence de dilatation entre le métal et l’émail. L’entretien est d’autant plus indispensable dans le cas d’appareils installés dans des maisons occupées occasionnellement. Tous nos produits d’entretien sont répertoriés dans notre catalogue général (pâte à fourneaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l’intermédiaire de nos revendeurs.
PHÉNOMÈNE NORMAL DE DILATATION
Les fentes sur les briques d’une cuisinière peuvent avoir plusieurs origines : un choc transport, tassement d’une bûche, etc ; un choc thermique (alternance de chaud et froid, notamment si le conduit est à fort tirage). En règle générale, ces fentes ne perturbent pas le bon fonctionnement de l’appareil. si elles sont très fines, il n’y a aucun problème, si elles s’élargissent, il y a lieu de les reboucher avec du mastic réfractaire. Dans ce cas, il ne faut pas hésiter à agrandir ces fentes afin que le mastic adhère en profondeur. Toutefois, si les briques sont abîmées, il sera nécessaire de les changer.

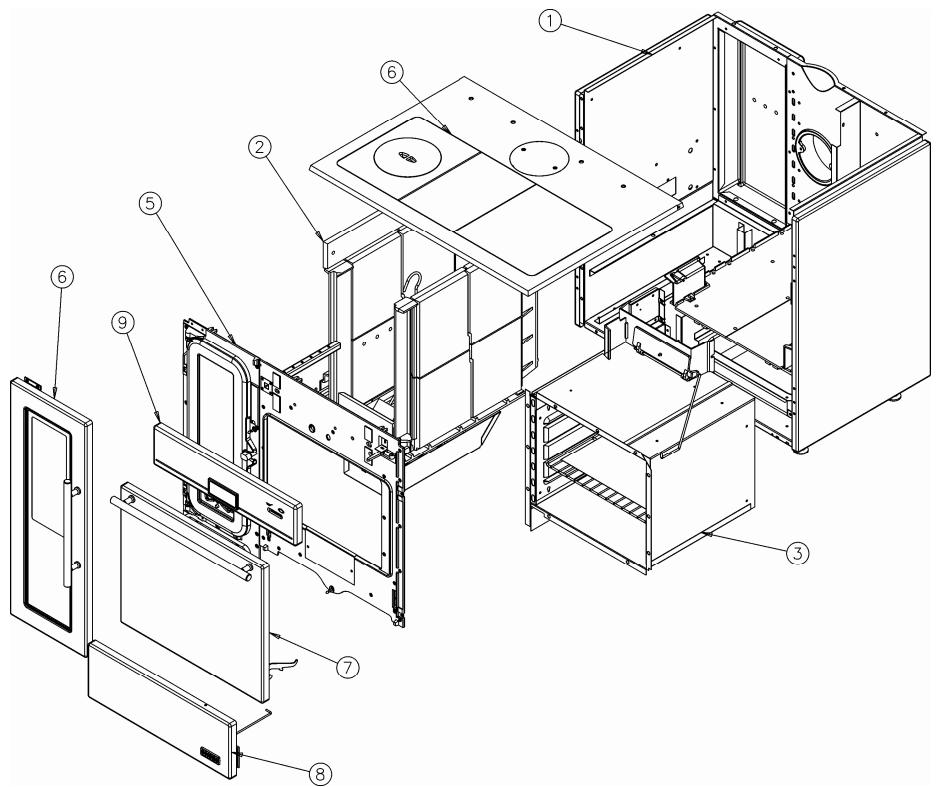

PIÈCES DE REMPLACEMENT
Si après de longues années le remplacement de certaines pièces s’avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE. Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l’ARRIÈRE DE L’APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption. En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires. Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S.A. Ne jamais apporter de modifications à l’appareil sans autorisation. RESPONSABILITÉ Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu’il est commercialisé et que l’installation et la mise en service sont sous la responsabilité entière de l’installateur qui devra intervenir selon les règles de l’art et suivant la prescription de la notice

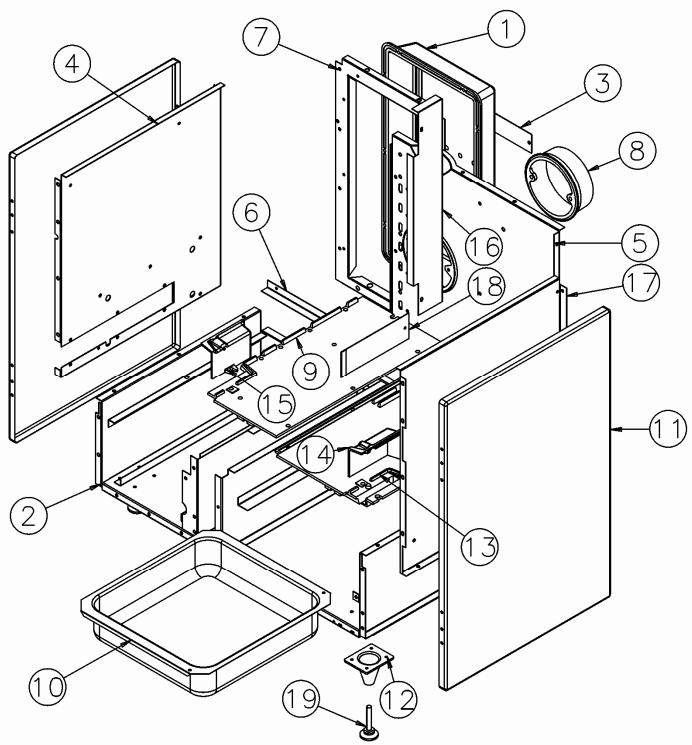

Désignation Carcasse Foyer Four Façade Dessus Panneau devant gauche Porte four Panneau inferieur fronton Eclaté général et nomenclature du corps
Désignation Derrière foyer Socle Applique registre réglage air Cote intérieur gauche Derrière Joint de derrière foyer Raccord de derrière gauche Buse ronde 153 ext Dessus étuve Tiroir à brosses Cote extérieur Pieds Dessus étuve droit Protège secteur droit Protège secteur gauche Chicane derrière four Coté intérieur droit Chicane derrière sous four Vérin à vis d30 m10 g50 Codification

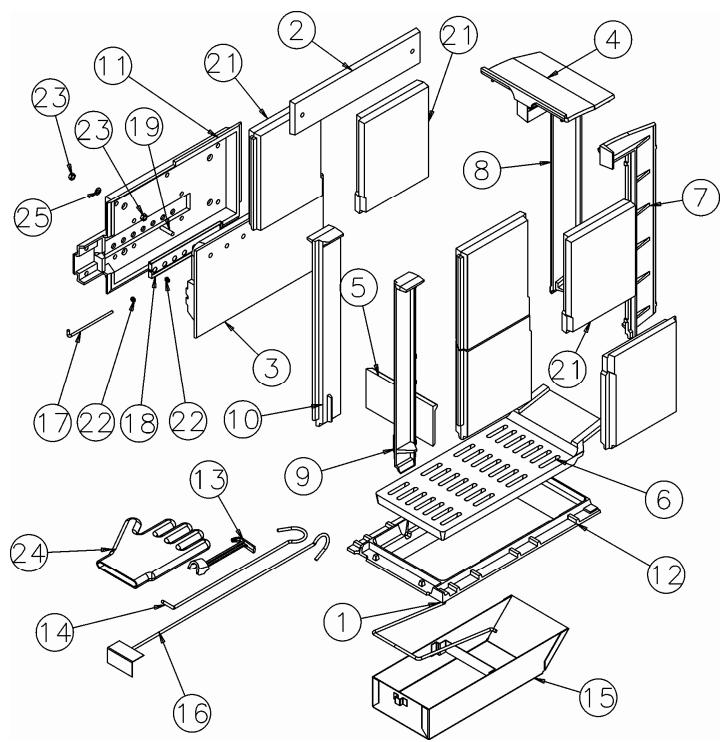

Eclaté général et nomenclature du foyer
Désignation Anse tiroir à cendres Obturateur Cadre prise air Dessus foyer bois Devant réservoir combustible Grille bois Plaque foyer arrière droit Plaque foyer arrière gauche Raccord avant droit Raccord avant gauche Siege registre réglage air Support foyer Clé a crochet Tisonnier Cendrier soude Raclette Tige réglage air secondaire Glissière obturateur d’air Bout filette M8x35 Brique basse 240156 Brique haute 240156 Ecrou 6 pans 5ZN noir Ecrou 8 pans 5ZN noir Gant bouclette T10 Rondelle 16x8.2x1,5 Codification

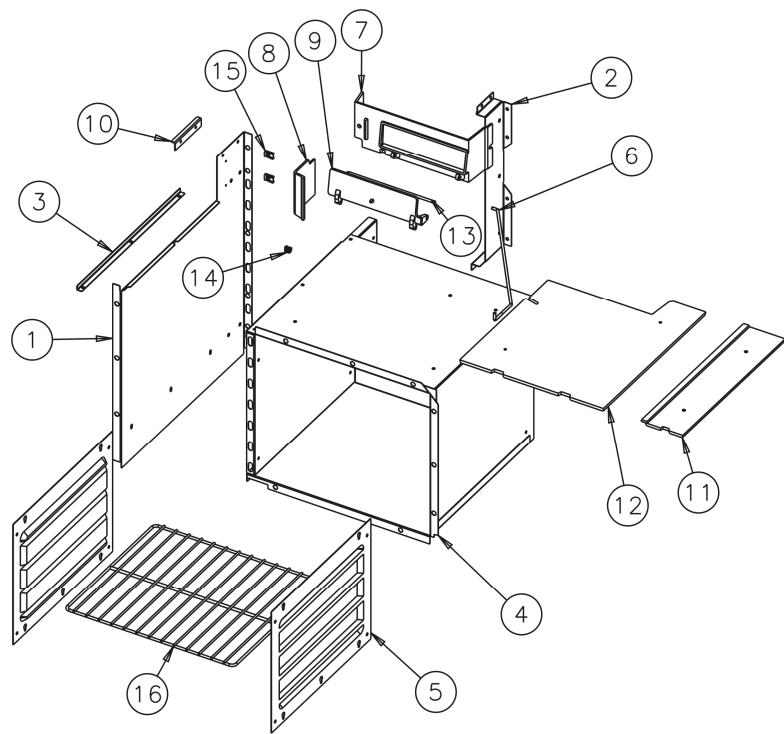

Eclaté général et nomenclature du four
Désignation Cote gauche Equerre derrière Joint cote droit foyer Coffre four soude Cote à glissière Tige registre départ direct Cadre registre départ direct Chicane dessus four Registre départ direct Equerre cote four Dessus four droit Protège dessus four Axe registre départ direct Ecrou cage M5 C4805A Ecrou rapide nut 0955 m5 Grille four 409x362 Codification
Eclaté général et nomenclature de la façade complète
Désignation Conduit d’air Joint fixe vitre Tresse porte chargement Tresse verre réfractaire Crapaudine porte cendrier Façade gauche Gond inférieur Gond supérieur Porte cendrier Porte foyer Protection clapet entrée d’air Protège façade Volet réglage air Conduit air secondaire Ob de passage de tirette de grille Trappe de nettoyage Façade droite Fixe vitre Fixe doigt de commande Fic ceram trappe nettoyage Came registre départ direct Ecrou borgne 6 ZN noir Goujon porte Porte galet Ressort 961 Rondelles 16x8 . 2x1 . 5 Verre réfractaire 425x455_240156 Vis TM 27B Vis epD8x19_TH M6x29.5 Vis TRL M5x8 pozie ZN noir Vis TRL M5x16 pozie ZN noir Codification

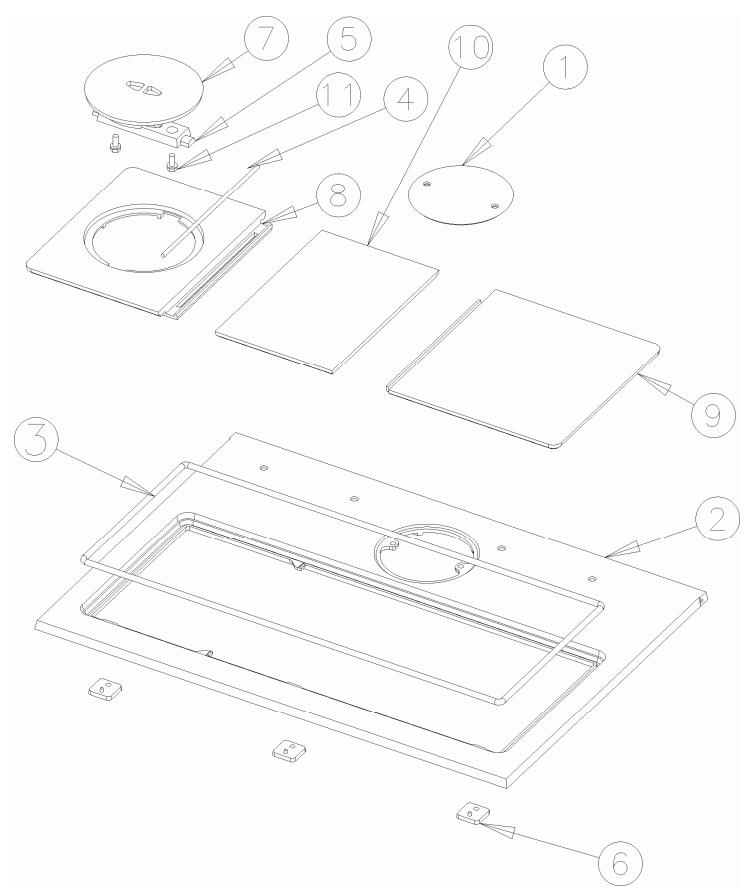

Eclaté général et nomenclature du dessus
Désignation Tampon buse Dessus Tresse dessus Tresse taque droite Fixe tampon Patte fixation dessus Tampon volant chaleur Taque gauche Taque droite Taque milieu M 8THx20 avec rondelle Codification

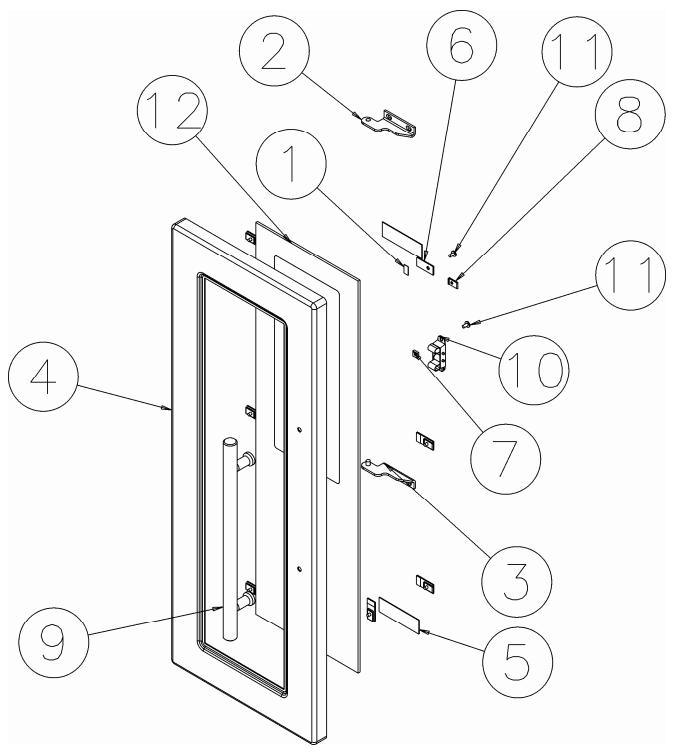

Eclate et nomenclature du panneau devant gauche
Désignation Joint fixe vitre Charnière sup Charnier inf Panneau devant gauche Butée verre réfractaire Fixe vitre Ecrou carre brut Nus 501 Poignée ligne actuelle entraxe 244 pol Ressort porte Vis TRL 4x8 Vitre sérigraphie 240156 687x207 Codification

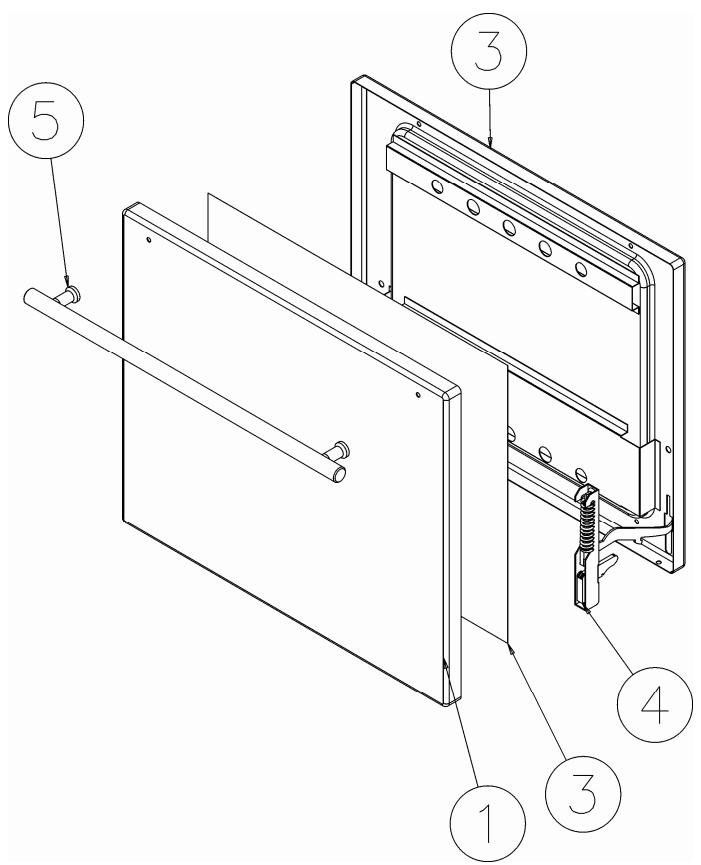

Eclate et nomenclature du panneau porte four
Désignation Panneau porte four Semelle porte four Isolation porte 6753 541 5x530 Charnière ref 6214130 Poignée porte four entraxe Eclate et nomenclature du panneau inférieur façade
Désignation Cale de charnière Charnière sup Charnière inf Panneau inférieur façade Butée de cote Ecusson Ecrou carre brut M4 Ressort porte Vis TRL 4x8 Codification

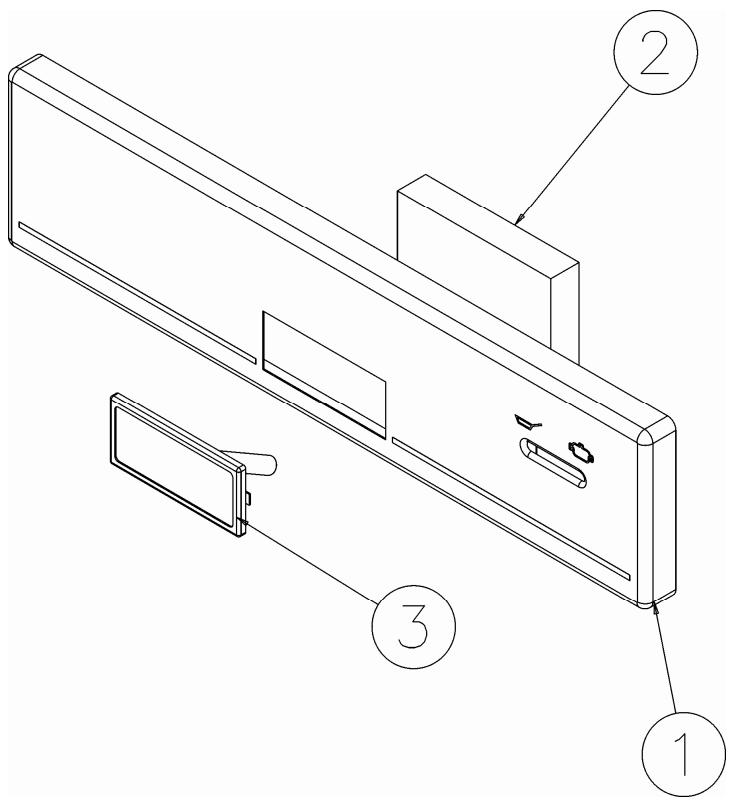

Désignation Fronton droit Isolation de thermomètre Thermomètre A3FG7 Codification
Eclate et nomenclature du fronton droit
GARANTIE CONTRACTUELLE GODIN
Nos appareils bénéficient d’une garantie de : 6 ans pour les poêles tout fonte et pour les inserts bois – foyers fermés bois (Corps de chauffe de l’appareil uniquement, à l’exclusion des pièces en contact direct avec les températures importantes et soumises à usure, énumérées ci-dessous qui sont garanties 1 an) . 2 ans pour les autres appareils. contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d’installation, d’utilisation, et d’entretien spécifiées sur la notice livrée avec l’appareil. Sont exclues les pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d’usure qui sont garanties 1 an en échange standard, telles que : les plaques décor, les plaques de cotés lorsqu’elles sont démontables, les grilles et soles foyères, les déflecteurs, les chicanes, les clapets, les chenets, le cendrier, les briques réfractaires, les mécanismes d’articulation, (Charnières de porte four des cuisinières, poignées, Etc.) les mécanismes de relevage, les ventilateurs, les thermostats de surchauffe de nos appareils équipés d’une soufflerie, les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité, les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, les bouilleurs des cuisicentrals bois charbon. Les éléments décoratifs bénéficient d’une garantie de 2 ans. Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l’entretien de votre appareil. Certaines pièces bénéficient d’une garantie de durée supérieure : 3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central. Notre garantie se limite à l’échange de l’élément reconnu défectueux par notre Service Après Vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d’œuvre et transport. Au cas ou la réparation s’avérerait trop onéreuse par rapport au prix de l’appareil, la décision de changer ou de réparer l’appareil, appartient seule au Service Après Vente de la S.A. GODIN. Ne sont pas couvert par la garantie : LES VITRES DE NOS APPAREILS En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l’ordre de 750°. Les éventuelles casses ne pouvant provenir que d’un choc mécanique lors de l’utilisation, d’un remontage mal adapté ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie. De même que les joints qui sont considérés comme pièces d’usure sont exclus de la garantie. La garantie ne prendra pas effet lorsque : Les dégâts sont dus à une surchauffe L’installation est défectueuse Les avaries qui résulteraient de l’utilisation de l’appareil avec un combustible autre que celui préconisé dans nos notices ; Les détériorations de pièces provenant d’éléments extérieurs (refoulement de cheminée, effets d’orages, humidité, pression ou dépression non conforme, choc thermique, etc.) ; Les anomalies, détériorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d’entretien de l’acheteur ; L’utilisation ou usage anormal de l’appareil dans des conditions différentes de celles pour lesquelles il a été construit ; c’est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d’une chaudière, etc.) Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non qualifiée ou réalisées avec des pièces de rechange non d’origine ou non agréées par le constructeur ; L’installation, le montage, les frais de démontage et les conséquences de l’immobilisation de l’appareil, résultant des opérations de garantie n’incombent pas à la S.A. GODIN. En conséquence, la S.A. GODIN ne peut tenu être responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires ainsi qu’aux non respect des recommandations de la notice de l’appareil (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.). Dans un souci constant d’améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques. En cas d’appel en garantie, veuillez vous munir obligatoirement d’une copie de la facture, du bon de garantie comportant les références de l’appareil, le cachet du revendeur, la date de mise en service de l’appareil, et de contacter votre revendeur pour toute réclamation. Chaudières – Cuisinières – Appareils de chauffage – Fonderie GODIN S.A. – 532, rue Sadi Carnot – 02120 GUISE – France Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l’installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers. Tout client particulier s’adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s’adresser auprès de lui, pour tout problème de Service Après Vente ou commercial.
GODIN – 02120 GUISE - FRANCE
internet : http://www.godin.fr Société Anonyme au capital de 1.562.820 €
Notice Facile
