MODE D'EMPLOI GWH12UB GREE
Modèles : GWH09UB-K3DNA4F/O
GWH12UB-K3DNA4F/O
GWH18UC-K3DNA4F/O
Nous vous remercions d'avoir choisi notre produit.
Pour une bonne utilisation de l'appareil, veuillus dire attentivement ce manuel et le conserver.
Si vous avez perdu Your guide d'utilisation, contactez your agent local ou visitez le site www.gree.com,
ou envoyez un e-mail à l'adresse global@gree.com.cn pour obtenir une version électronique.
Sommaire
Precautions 1
Nom des pieces 6
Diagramme des dimensions pour l'installation 7
Outils de montage 8
Choix du lieu d'installation 8
Exigences pour le raccordement électrique. 9
Installation
Installation de I'unité extérieure 10
Pompage par le vide 13
Detection de fuite 13
Contrôles après installation 14
Essai et fonctionnement
Essais 14
Raccordement
Configuration du tuyau de raccordement 15

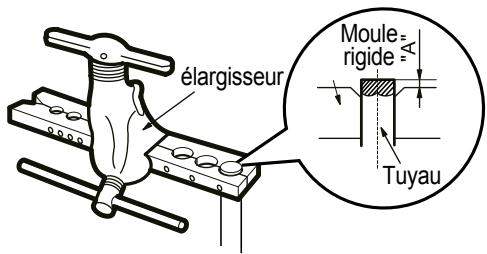

Méthode d'extension du tuyau 17
Cet apparéil ne doit pas être manipulé par des personnes (y compris des enfants)présenterant des capacités physiques, sensorielles ou mentales réduites ou ne disposant pas des connaissances et de l'expérience nécessaires pour l'utiliser, sauf si ces personnes bénéficient d'une supervision ou d'instructions sur l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
Les enfants doivent rester sous surveillance de sorte qu'ils ne s'approchent pas de l'appareil.
Ce symbole indique que ce produit ne doit pas ete jeted avec les dechets menagers ordinaires, dans les pays de l'Union européenne. Pour eviter tout risque pour I'environnement ou la sante decoulant du traitement des dechets, veuillez recycler cet objet de maniere responsable afin de favoriser une réutilisation durable des ressources de materiaux. Pour returner notre appeareil usage, veuillez faire appel aux systèmes de retour et de collecte existants, ou contacter notre vendeur. Is neant collecter ce produit pour le recycler sans risque pour I'environnement.
R410A (R32/125: 50/50): 2087.5
AVERTISSEMENT
Utilisation et entretien
- Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites, ou ne disposant pas d'expérience ou de connaissances particulières, à condition qu'ils bénéficient d'une supervision ou d'instructions d'utilisation sure de l' apparéil et qu'ils comprend le risques encourus.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien de l'appareil ne doivent pas etre effectués par des enfants sans surveillance.
- En raison du risque d'incendie, ne raccordez pas le climatiseur à une prise universelle.
- En raison du risque d'électrocution, débranchez le climatiseur lorsque vous le nettoyez.
- Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son agent d'entretien ou des personnes qualifiées, de façon à éviter tout risque d'accident.
- Ne lavez pas le climatiseur avec de l'eau afin d'eviter tout risque d'électrocution.
- Ne vaporisez pas de l'eau sur l'unité interieure. Ceci peut engendrer un risque d'électrocution ou des dysfonctionnements.
- Àprous avoir retire le filtré, ne touche pas les ailettes pour éviter tout risque de lésion.
- Pour éviter toute déformation et tout risque d'incendie, n'utilise pas de flamme ou de sèche-cheveux pour sécher le filtré.
AVERTISSEMENT
- Étant donné le risque de lésion corporelle ou matérielle, l'entretien doit être réalisé par des professionnels qualifiés.
- En raison du risque d'électrocution et de dommages matériels, ne réparez pas le climatiseur vous-même. Si vous devez faire réparer votre climatiseur, contactez votre vendeur.
- Ne faites pas passer vos doigts ou des objets dans l'arrivée ou la sortie d'air. Ceci peut engendrer des léasons corporelles ou matérielles.
- N'obstruez pas la sortie ou l'arrivée d'air. Ceci peut provoquer des dysfonctionnements.
- Ne renversez pas d'eau sur la télécommande, ici pourrait engendrer une panne de cette-ci.
-
Lorsque le phénomène ci-dessous se produit, veuillez étéindre le climatiseur, débrancher l'alimentation électrique et contacter votre vendeur ou des professionnels qualifiés pour la réparation.
-
Le cable d'alimentation est en surchauffe ou est endommagé.
- Il y a un bruit anormal pendant le fonctionnement de l'appareil.
- Le disjoncteur se déclenché féquèment.
-
Le climatiseur diffuse une odeur de brûlé.
L'unité interieure fuit.
-
Si le climatiseur fonctionne dans des conditions anormales, des dysfonctionnements, des risques d'électrocution et d'incendie peuvent survenir.
- Lorsque vous allumez ou éteignez l'appareil à l'aide de l'interrupteur d'urgence, voirlez à utiliser l'interrupteur avec un objet isolant non métallique.
- Ne montez pas sur le panneau supérieur de l'unité extérieur et n'y placez pas d'objects lourds. Ceci peut creator des dommages matériels et des lésions corporelles.
AVERTISSEMENT
Raccordement
- En raison du risque de lésion corporelle ou de dommage matériel, l'installation doit être réalisée par des professionnels qualifiés.
- Vous doivent respecter les réglementations en matière de sécurité électrique lorsqu'elles vous installez l'appareil.
- Conformément aux réglementations de sécurité locales, utilisez un circuit d'alimentation et un disjoncteur adaptations.
- Veillez à installer un disjoncteur. L'absence de ce dispositif peut provoquer des dysfonctionnements.
- Un dispositif omnipolaire de coupure ayant une séparation des contacts d'au moins 3 mm sur tous les pôles doit être raccordé dans le câblage.
- Installéz un disjoncteur d'une capacité adaptée en consultant le tableau suivant. Le disjoncteur pneumatique doit être magneto-thermique afin que le système soit protégé contre les courts-circuits et les surcharges.
- Le climatiseur doit être correctement raccordé à la terre. Un mauvais raccordement à la terre peut engendrer un risque d'électrocution.
- N'utilisez par de câbles d'alimentation non adaptations.
- Veiliez à ce que la puissance de l'alimentation corresponde aux exigences du climatiseur. Risque d'alimentation instable, de mauvais câblage ou de dysfonctionnements. Installes des cables d'alimentation appropriés avant d'utiliser le climatiseur.
- Raccordez le fil sous tension, le fil neutre et le fil de terre de la prise.
- Veillez à couper l'alimentation électrique avant d'effectuer tous travaux liés à l'électricité et à la sécurité.
AVERTISSEMENT
- Ne rallumez pas l'alimentation avant d'avoir terminé l'installation.
- Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son agent d'entretien ou des personnes qualifiées, de façon à éviter tout risque d'accident.
- La température du circuit de refroidissement peut être élevée, veuillez donc tener le cable d'interconnexion à l'écart du tube de cuivre.
- L'appareil doit être installé conformément aux réglementations nationales en matière de câblage.
- L'installation doit être effectuee conformément aux exigences du NEC (National Electrical Code) et du CEC (Canadian Electrical Code), par un personnel autorisé uniquement.
- Le climatiseur est un apparéil électrique de la première classe. Il doit être correctement raccordé à la terre par un professionnelnel, à l'aide de dispositifs spécifique de mise à la terre. Assurez-vous que le raccordement à la terre est effectif. L'absence de raccordement à la terre peut engendrer un risque d'électrocution.
- Le fil jaune et vert du climatiseur est le fil de terre et ne peut être utilisé pour d'autres raccordements.
- La résistance de terre doit être conforme aux exigences des réglementations nationales en matière de sécurité électrique.
- L'appareil doit être placé de manière à ce que la prise soit accessible.
- Tous les câbles de l'unité interieure et de l'unité extérieure doivent être raccordés par un professionnel.
- Si la longueur du cable d'alimentation est insuffisante, veuillez contacter le vendeur pour qu'il vous en fournisse un autre. Évitez de rallonger le cable vous-même.
AVERTISSEMENT
- Pour le climatiseur avec prise, la prise doit être accessible après avoir terminé l'installation.
- Pour le climatiseur sans prise, un disjoncteur doit être installé sur la ligne.
- S'il est nécessaire de déplacer le climatiseur à un autre endroit, seul un personnel qualifié peut effectuer ces travaux en raison du risque de lésion corporelle ou de dommage matériel.
- Choisissez un endroit hors de portée des enfants et à l'écart des animaux ou des plantes. Si vous n'êtes pas en mesure de respecter cette mesure, ajoutez une barrière de sécurité.

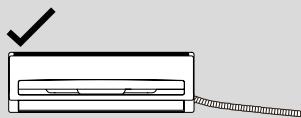

- L'unité interieure doit être installée contre un mur.
Plage des températures de service
| Côté intéérieur TS/TH (°C) | Côté extérieur TS/TH (°C) |
| Refroidissement maximum | 32/23 | 54/26 |
| Chauffage maximum | 27/- | 24/18 |
ATTENTION :
- La plage des températures de service (température extérieure) pour le refroidissement est comprise entre -18 °C et 54 °C; la plage des températures pour le chauffage, pour le modulo sans ceinture de chauffage électrique pour chassis est comprise entre -15 °C et 24 °C; la plage des températures pour le chauffage, pour le modulo avec ceinture de chauffage électrique pour chassis est comprise entre -30 °C et 24 °C.

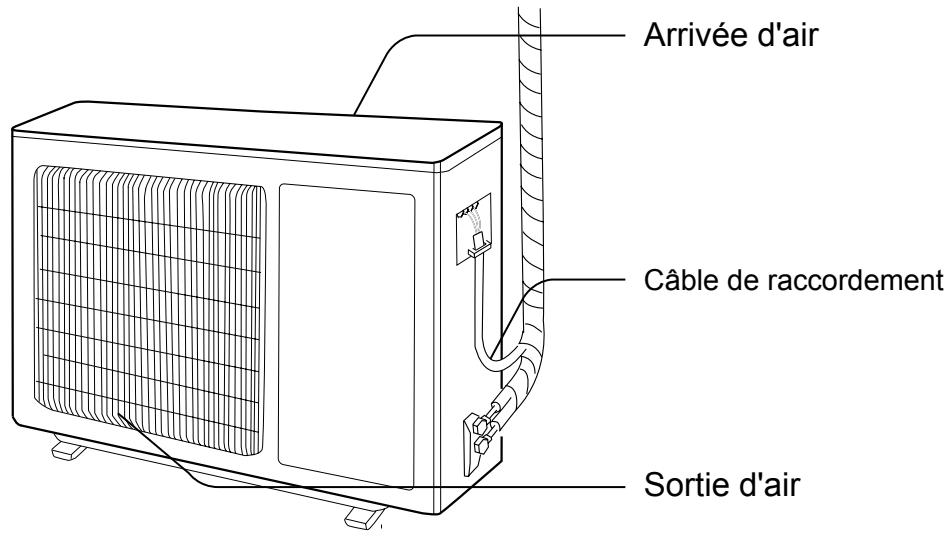

Unité extérieure
ATTENTION :
Le produit réel peut différer du schéma ci-dessus. Veuillez vous référer aux produits réels.

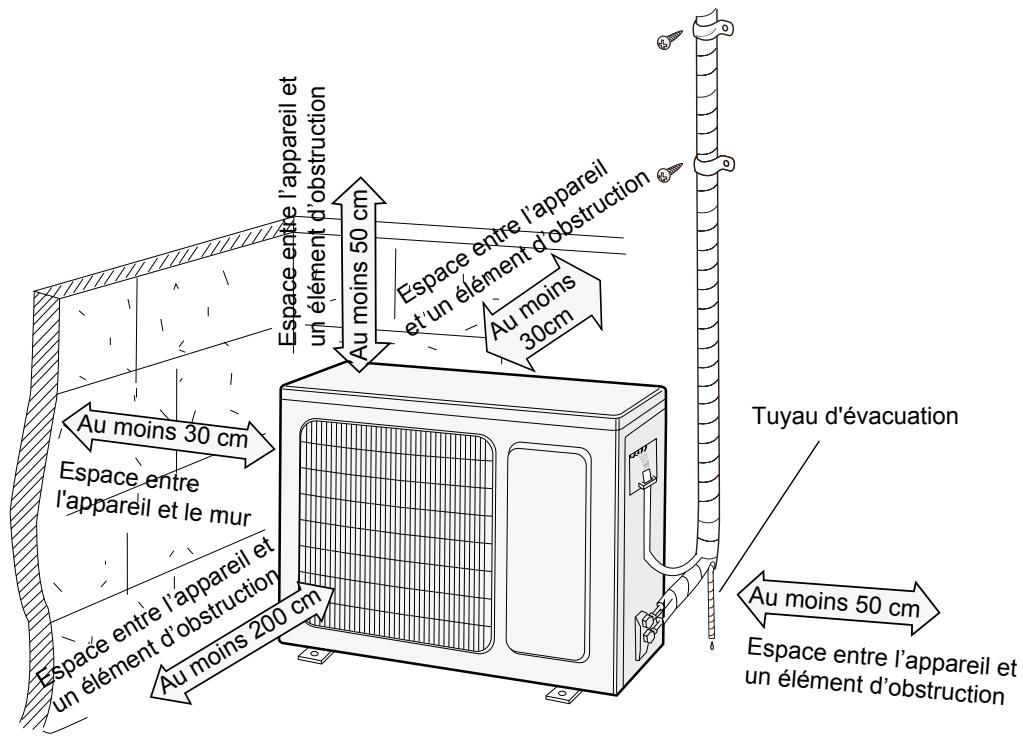

Diagramme des dimensions pour l'installation
Outils de montage
| 1 Niveau à bulle | 2 Tournevis | 3 Perceuse à percussion |
| 4 Foret | 5 Expandeur pour tuyau | 6 Clé dynamométrique |
| 7 Clé plate | 8 Coupe-tube | 9 Détecteur de fuite |
| 10 Pompe à vide | 11 Pressiomètre | 12 Contrôleur universel |
| 13 Clé Allen | 14 Mètre ruban |
REMARQUE
- Veuillez contacter votre agent local pour l'installation.
- N'utilisez par de cables d'alimentation non adaptés.
Choix du lieu d'installation
| Exigences de base | |
| L'installation de l'appareil dans les endroits suivants peut provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptible de provoquer des éléments susceptibles de provoquer des éléments susceptible de provoquer des éléments susceptibles de provoquer des éléments susceptible de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoquer des éléments susceptibles de provoffecte. | 1. Pièce représentant de fortes sources de chaux exfolials, ou des produits volatils prêts à la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la vente, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, ou des produits de la salle, or |
| 2. Pièce contenant des appareils à haute fréquence (poste à souder, équipements Médicaux). |
| 3. Pièce située dans une zone côteière. |
| 4. Pièce où l'air est chargé de vapeur d'huile ou de fumées. |
| 5. Pièce contenant du gaz sulfureux. |
| 6. Autres pièces représentant des conditions spéciales. |
| 7. L'appareil ne doit pas été installé dans une buanderie. |
| Unité extérieur | |
| 1. Choisissez un endroit où le bruit et l'air émette par l'unité extérieur ne constitutont pas une gène pour le voisinage. | 2. L'endroit doit être bien aéré et sec et l'unité extérieur ne doit pas être exposée à la lumière directe du soleil ou à des vents forts. |
| 3. L'emplacement doit pouvoir supporter le poids de l'unité extérieur. | 4. Veillez à ce que l'installation respecte les exigencies du diagramme des dimensions pour l'installation. |
| 5. Choisissez un endroit hors de portée des enfants et à l'écart des animaux ou des plantes. Si vous n'étes pas en mesure de respecter cette mesure, ajoutez une barrière de sécurité. | 6. Si vous n'étes pas en mesure de respecter cette mesure, ajoutez une barrière de sécurité. |
Exigences pour le raccordement électrique
Mesures de sécurité
-
- Vous doivent respecter les réglementations en matière de sécurité électricque lorsqu'elles vous installez l'appareil.
- Conformément aux réglementations de sécurité locales, utilisez un circuit d'alimentation et un disjoncteur pneumatique adaptations.
- Veillez à ce que la puissance de l'alimentation corresponde aux exigences du climatiseur. Risque d'alimentation instable, de mauvais cablage ou de dysfonctionnements. Installez des câbles d'alimentation appropriés avant d'utiliser le climatiseur.
- Raccordez le fil sous tension, le fil neutre et le fil de terre de la prise.
- Veillez à couper l'alimentation électricque avant d'effectuer tous travaux liés à l'électricité et à la sécurité.
- Ne rallumez pas l'alimentation avant d'avoir terminé l'installation.
- Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son agent d'entretien ou des personnes qualifiées, de façon à éviter tout risque d'accident.
- La température du circuit de refroidissement peut être élevée, veuillez donc tener le cable d'interconnexion à l'écart du tube de cuivre.
- L'appareil doit être installé conformément aux réglementations nationales en matière de câblage.
Exigences de mise à la terre
- Le climatiseur est un apparéil électrique de la première classe. Il doit être correctement raccordé à la terre par un professionnel, à l'aide de dispositifs spécifiques de mise à la terre. Assurez-vous que le raccordement à la terre est effectif. L'absence de raccordement à la terre peut engendrer un risque d'électrocution.
- Le fil jaune et vert du climatiseur est le fil de terre et ne peut et être utilisé pour d'autres raccordements.
- La résistance de terre doit être conforme aux exigences des réglementations nationales en matière de sécurité électrique.
- L'appareil doit être placé de manière à ce que la prise soit accessible.
- Un dispositif omnipolaire de coupure ayant une séparation des contacts d'au moins 3 mm sur tous les pôles doit être raccordé dans le câblage. Pour les modèles munis d'une prise électrique, voirlez à ce que la prise soit accessible après l'installation.
- Installez un disjoncteur pneumatique d'une capacité adaptée en consultant le tableau suivant. Le disjoncteur pneumatique doit être magneto-thermique afin que le système soit protégé contre les courts-circuits et les surcharges. (Attention : n'utilise pas le fusible seul pour protégé le circuit.)
| Climatisationur | Capacité du disjoncteur pneumatique |
| 09K、12K、18K | 16A |
Installation de l'unité extérieure
Première étape : fixation du support de l'unité extérieure
(choisissez le support en fonction de la situation réelle d'installation)
- Choisissez le lieu d'installation en fonction de la structure du bâtiment.
- Fixer le support de l'unité extérieur à l'endroit choisi avec des vis et des chevilles à expansion.
Remarque :
- Prenez des mesures de protection suffisantes lors de l'installation de l'unité extérieure.
- Vérifiez que le support peut soutenir au moins quatre fois le poids de l'appareil.

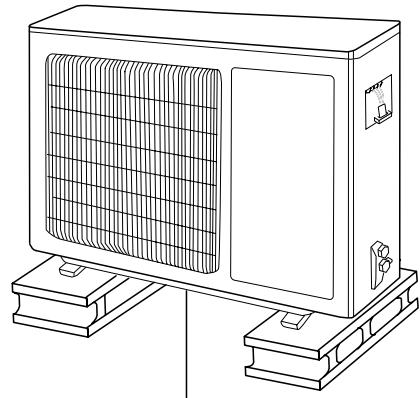

- L'unité extérieur doit être installée à au moins 3 cm au-dessus du sol pour pouvoir installer le raccord d'évacuation extérieure.
-
Pour les-appareils avec une capacité de refroidissement de 2300 W -5000W,6 vis avec chevilles à expansion sont nécessaires ; pour les-appareils avec une capacité de refroidissement de 6000 W
-
8000 W, 8 vis avec chevilles à expansion sont nécessaires ;
pour les apparèils avec une capacité de refroidissement de 10 000 W
- 16000 W, 10 vis avec chevilles à expansion sont nécessaires.
Au moins 3 cm au-dessus du sol

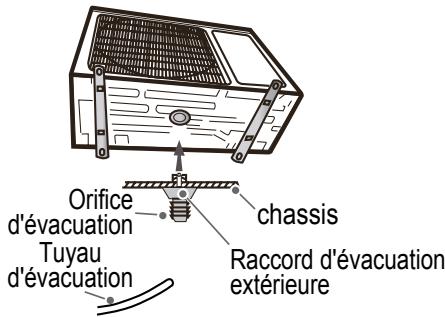

Deuxieme etape : installation du raccord d'évacuation (uniquement pour les apparecs réversibles)
- Raccordez le raccord d'évacuation extérieure dans le trou sur le chassin, comme indiqué sur l'illustration ci-dessous.
- Raccorder le tuyau d'évacuation dans l'orifice d'évacuation.

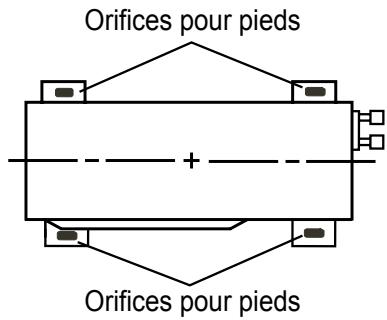

Troisième étape : fixation de l'unité extérieure
- Placez l'unité extérieure sur le support.
- Fixez les orifices pour pieds de l'unité extérieure avec des boulons

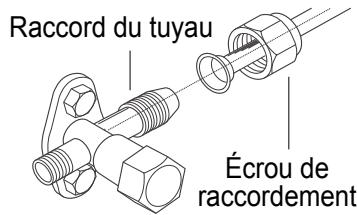

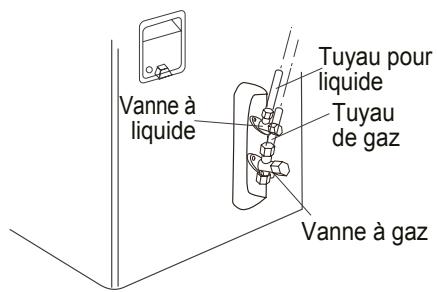

Quatrième étape : raccordement des tuyaux intérieurs et extérieurs
- Retireez la vis située sur la poignée droite de l'unité extérieure, puis retirez la poignée.
- Retirez le bouchon vissé de la vanne et dirigeze le raccord du tuyau vers l'orifice.
- Serrez l'écrou manuellement.
- Serrez l'écrou de raccordement avec la clé dynamométrique en vous reportant à la fiche ci-dessous.
| Diamètre de l'écrou hexagonal | Couple de serrage (Nm) |
| Φ 6 | 15~20 |
| Φ 9.52 | 30~40 |
| Φ 12 | 45~55 |
| Φ 16 | 60~65 |
| Φ 19 | 70~75 |

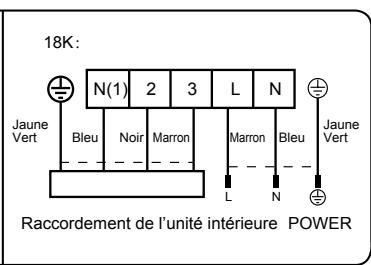

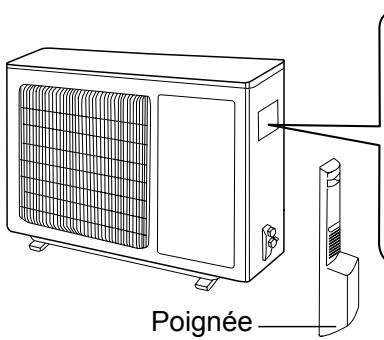

Cinquième étape : raccordement du cable d'alimentation extérieur
- Retirez le serre-cable, raccordez le cable d'alimentation et le cable de commande du signal (uniquement pour apparériel réversible) à la borne en respectant les couleurs ; puis fixez avec des vis.
Installation de l'unité extérieure
- Fixez le cable d'alimentation et le cable de commande du signal avec un serre-cable (uniquement pour les apparueils réversibles).
Remarque
- Àprous avoir serré la vis, tirez légèrement le cable d'alimentation pour vérifier qu'il est solidement fixé.
- Ne coupez jamais le cable d'alimentation pour l'allonger ou le raccourcir.

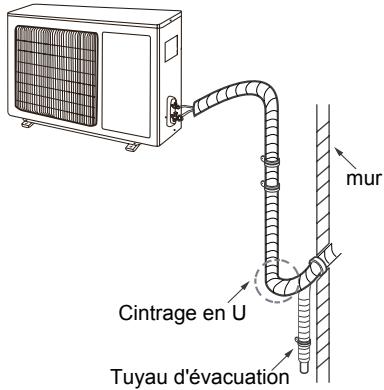

Sixieme étape : rangement des tuyaux
- Les tuyaux doivent être placés le long du mur, raisonnablement courbés et si possible cachés. Le rayon de courbure du tuyau ne doit pas être inférieur à 10 cm.
- Si l'unité extérieure est installée plus haut que le trou mural, vous devez cinner le tuyau en U avant de le faire passer dans la pièce, de manière à éviter que l'eau de pluie ne penètre dans la pièce.
Remarque
- La hauteur du tuyau d'évacuation à travers le mur ne doit pas être supérieure à la hauteur de l'orifice du tuyau de sortie de l'unité interieure.
Le tuyau d'évacuation ne doit pas être flottant.
- Pour permettre une évacuation régulière, ne placez pas la sortie d'eau dans de l'eau.
- Inclinez légèrement le tuyau d'évacuation vers le bas. Le tuyau d'évacuation ne doit pas être plié, relevé et flottant, etc.
X Le tuyau d'évacuation ne doit pas être flottant.
Le tuyau d'évacuation ne doit pas être flottant.

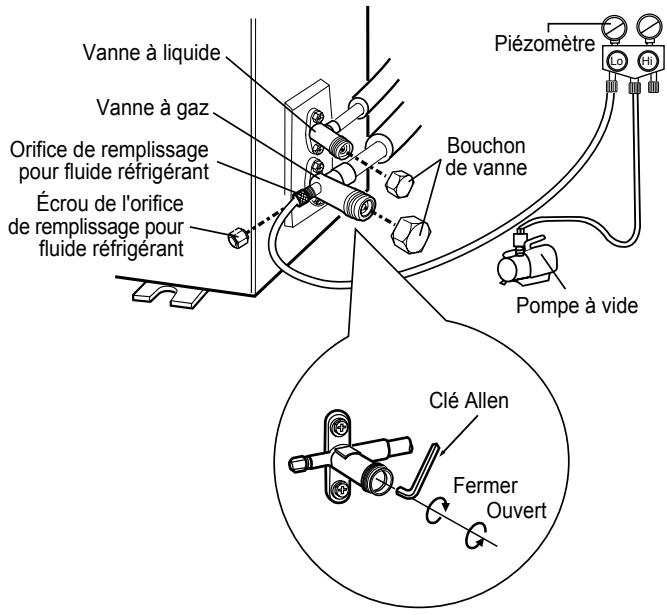

Utilisez une pompe à vide
-
- Retirez les bouchons de la vanne à liquide et de la vanne à gaz, ainsi que l'écroude l'orifice de replissage pour liquide de refroidissement.
- Raccodez le tube de charge du piezometre à l'orifice de replissage pour liquide de refroidissement de la vanne à gaz, puis raccodez l'autre tube de charge à la pompe à vide.
- Ouvrez complètement le piézomètre et faites-le fonctionner pendant 10-15 minutes pour vérifier que la pression du piézomètre reste à -0,1 MPa.
- Fermez la pompe à vide et attendez ainsi pendant
1-2 minutes pour vérifier que la pression du piezomètre reste à - 0,1 MPa. Si la pression baisse, cela signifie qu'il y a peut-être une fuite.
- Retirez le piézomètre, ouvre complètement l'abus de la vanne à liquide et de la vanne à gaz à l'aide d'une clé Allen.
- Serrez les bouchons vissés des vannes et de l'orifice de replissage pour fluide réfrigérant.
- Réinstallé la poignée
Détction de fuite
- Avec détector de fuite :
A l'aide d'un détector, vérifie qu'il n'y a pas de fuite.
- Avec de l'eau savonneuse: Si vous ne disposez pas d'un détecteur de fuite, utilisez de l'eau savonneuse. Appliquez de l'eau savonneuse aux endroits susceptibles deprésenter des fuites et laisssez poser pendant plus de 3 min. Si des bulles d'air se forment à ces endroits, cela signifie qu'il y a des fuites.
Contrôles après installation
- Contrôlez selon les exigences suivantes, après avoir terminé l'installation.
| Points à vérifier | Dysfonctionnement possible |
| L'appareil est-il solidement installé? | L'appareil peut tomber, vibrer ou faire du bruit. |
| Avez-vous effectué le test de fuite du fluide réfrigérant? | La capacité de refroidissement (ou de chauffage) peut être insuffisante. |
| L'isolation des tuyaux contre la chaleur est-elle suffisante? | De la condensation peut se former et de l'eau peut couler. |
| L'eau est-elle bien évacuée? | De la condensation peut se former et de l'eau peut couler. |
| La tension de l'alimentation électrique est-elle conforme à la tension marquée sur la plaque signalétique? | Des dysfonctionnements peuvent se produit et les pièces peuvent être endommagées. |
| Le câblage électrique et les tuyaux sont-ils installés correctement? | Des dysfonctionnements peuvent se produit et les pièces peuvent être endommagées. |
| L'appareil est-il raccordé efficacement à la terre? | Des fites ELECTriques peuvent se produit. |
| Le cable d'alimentation respecte-t-il les specifications? | Des dysfonctionnements peuvent se produit et les pièces peuvent être endommagées. |
| L'arrivée et la sortie d'air sont-elles obstruées? | La capacité de refroidissement (ou de chauffage) peut être insuffisante. |
| La poussière et les autres éléments générés pendant l'installation ont-ils été reliés? | Des dysfonctionnements peuvent se produit et les pièces peuvent être endommagées. |
| La vanne à gaz et la vanne à liquide du tuyau de raccordement sont-elles complètement ouvertes? | La capacité de refroidissement (ou de chauffage) peut être insuffisante. |
Essais
1. Préparation des tests
- Le client accepte le climatiseur.
- Communiquez les informations importantes sur le climatiseur au client.
2. Méthode de réalisation des tests
- Allumez l'alimentation, appuyez sur le bouton ON/OFF sur la télécommande pourmettre l'appareil en marche.
- Appuyez sur le bouton MODE pour sélectionner le mode AUTO, COOL, DRY, FAN et HEAT, afin de vérifier si l'appareil fonctionne normalement ou non.
- Si la température ambiente est inférieure à 16^ , le climatiseur ne peut pas commencer à refroidir.
Configuration du tuyau de raccordement
- Longueur standard du tuyau de raccordement
- 5 m, 7, 5 m, 8 m.
- La longueur minimale du tuyau de raccordement est de 3m
- Longueur maximale du tuyau de raccordement et différence de hauteur maximale.
| Capacité de refroidissement | Longueur max. du tuyau de raccordement | Différence de hauteur max. |
| 5000Btu/h (1465W) | 15 | 5 |
| 7000Btu/h (2051W) | 15 | 5 |
| 9000Btu/h (2637W) | 15 | 5 |
| 12000Btu/h (3516W) | 20 | 10 |
| 18000Btu/h (5274W) | 25 | 10 |
| Capacité de refroidissement | Longueur max. du tuyau de raccordement | Différence de hauteur max. |
| 24000Btu/h (7032W) | 25 | 10 |
| 28000Btu/h (8204W) | 30 | 10 |
| 36000Btu/h (10548W) | 30 | 20 |
| 42000Btu/h (12306W) | 30 | 20 |
| 48000Btu/h (14064W) | 30 | 20 |
-
Huile réfrigérante supplémentaire et chargement du fluide réfrigérant requis après l'extension du tuyau de raccordement
-
Àprous avoir rallongé le tuyau de raccordement de 10 m par rapport à la longueur standard, vous devez ajouter 5 ml d'huile réfrigérante pour 5 m de tuyau supplémentaire.
- La méthode de calcul pour obtenir la quantité de fluide réfrigérant supplémentaire (sur la base du tuyau à liquide):
Quantité de fluide réfrigérant à ajouter = longueur supplémentaire du tuyau de liquide x quantité de fluide réfrigérant supplémentaire par mètre
- En fonction de la longueur du tuyau standard, ajoutez le fluide réfrigerant selon les exigences comme indiqué sur le tableau. La quantité additionnelle de fluide réfrigerant par mètre diffère en fonction du diamètre du tuyau à liquide. Consultez la fiche suivante.
Configuration du tuyau de raccordement
Quantité additionnelle de fluide réfrigérant pour R22, R407C, R410A et R134a.
| Diamètre du tuyau de raccordement | Étrangleur de l'unité extérieure |
| Tuyau à liquide (mm) | Tuyau à gaz (mm) | Climatisation uniquement (g/m) | Climatisation et chauffage (g/m) |
| Φ6 | Φ9.52 or Φ12 | 15 | 20 |
| Φ6 or Φ9.52 | Φ16 or Φ19 | 15 | 50 |
| Φ12 | Φ19 or Φ22.2 | 30 | 120 |
| Φ16 | Φ25.4 or Φ31.8 | 60 | 120 |
| Φ19 | - | 250 | 250 |
| Φ22.2 | - | 350 | 350 |
Méthode d'extension du tuyau
Remarque :
La mauvaise extension des tuyaux est la principale cause de fuite de fluide réfrigérant.
Prolongez le tuyau en respectant les étapes suivantes :
A: Découpe du tuyau
- Vérifiez la longueur du tuyau en fonction de la distance entre l'unité intérieure et de l'unité extérieure.
- Coupe le tuyau avec le coupe-tube.

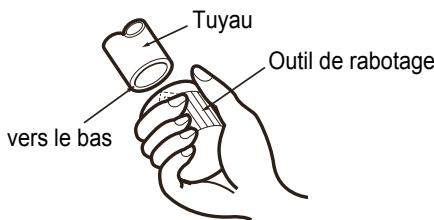

B: Retrait des Bavures.
- Retirez les Bavures avec un outil de rabotage et empêchez les copeaux de tomber dans le tuyau.
C:Placez un tube isolant adapté
D:PlacezI'ecrou deraccord
- Retirez l'écrou de raccord sur le tuyau de raccordement interieur et la vanne extérieure ; installez l'écrou de raccord sur le tuyau.
E: Extension de l'orifice
- Agrandissez l'orifice avec un élargisseur.
Remarque :
« A » diffère en fonction du diamètre, veuillez consulter la fiche ci-dessous :
| Diamètre externe (mm) | A(mm) |
| Max | Min |
| Φ6 - 6.35(1/4") | 1.3 | 0.7 |
| Φ9.52(3/8") | 1.6 | 1.0 |
| Φ12-12.7(1/2") | 1.8 | 1.0 |
| Φ15.8-16(5/8") | 2.4 | 2.2 |
F:Inspection
- Vérifiez la qualité de l'orifice élargi. S'il y a des défauts, élargissez à nouveau l'orifice en suivant les étapes ci-dessus.
surface régulière
mauvais élargissement
Inclinaison
Surface endommagé
Fissures
Épaisseurs non homogènes
Les longueurs sont égales
Notice Facile
