| Type de produit | Réfrigérateur-congélateur combiné avec machine à glaçons |
| Marque | AHMA |
| Modèle | CN565A |
| Volume brut total | 340 litres |
| Volume utile total | 292 litres |
| Volume congélateur | 87 litres |
| Volume réfrigérateur | 205 litres |
| Capacité de congélation | 5 kg/24 h |
| Classe énergétique | A |
| Consommation annuelle estimée | 333 kWh/an |
| Autonomie en cas de panne | 18 heures |
| Niveau sonore | 41 dB(A) |
| Réfrigérant | R600a (écologique) |
| Alimentation électrique | 230 V monophasé, 50 Hz |
| Fonctions principales | Réfrigération, congélation, production de glaçons, dégivrage automatique du réfrigérateur |
| Réglage de température | Thermostat mécanique avec positions réglables |
| Éclairage intérieur | Ampoule à culot E14, 15 W max |
| Portes réversibles | Oui, possibilité d'inverser le sens d'ouverture |
| Pieds réglables | Oui, pour mise à niveau |
| Entretien et nettoyage | Nettoyage intérieur avec eau tiède savonneuse ; dépoussiérage du condenseur |
| Sécurité | Refrigerant inflammable R600a ; respecter les consignes de ventilation |
| Pièces détachées et réparabilité | Utiliser exclusivement des pièces d'origine ; contacter le SAV |
| Informations générales | Garantie : se référer au document fourni ; recyclage selon directive DEEE |
FOIRE AUX QUESTIONS - CN565A AHMA
Questions des utilisateurs sur CN565A AHMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à glace au format PDF gratuitement ! Retrouvez votre notice CN565A - AHMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CN565A de la marque AHMA.
MODE D'EMPLOI CN565A AHMA
Pour assurer un fonctionnement normal de votre appareil qui utilise un agent frigorigène complètement écologique, le R600a (inflammable seulement dans certaines conditions), vous devez respecter les règles suivantes :
- N'empêchez pas la libre circulation de l'air autour de l'appareil.
- N'utilisez pas de dispositifs mécaniques pour accélérer le dégivrage, autres que ceux recommandés par le fabricant. Ne détruisez pas le circuit frigorifique.
- N'utilisez pas d'appareils électriques à l'intérieur du compartiment pour conserver les denrées, à part ceux qui sont éventuellement recommandés par le fabricant.
Premièrement la sécurité ! /19
Avertissements et conseils importants
Installation /20
Branchement au réseau /21
Présentation de l'appareil /21
Mise en fonctionnement /21
Entreposage des produits à conserver /21
Réglage de la température /21
Changement de la lampe /22
Congélation des produits frais /22
Conservation des produits congelés /22
Production des cubes de glace /23
Décongélation /23
Dégivrage /23
Nettoyage /24
Remarques sur les bruits de fonctionnement
Réversibilité des portes /25
Données techniques /25
Félicitations pour avoir choisi un appareil de qualité AHMA, conçu pour vous offrir de nombreuses années de fonctionnement.
Premièrement la sécurité !
- Ne pas connecter votre appare èce de protection pendant le transport.
- Laissez l'appareil reposer pendant au moins 4 heures avant de le été transporté horizontalement.
- Si vous recyclez un vieil appareil ayant un verrou attaché à la porte, assurez-vous qu'il a été lais
- L'appareil doit être utilisé exclusivement dans le but pour lequel il a été projeté.
- Ne pas jeter l'appareil au feu. Votre appareil contient des substances sans CFC dans l'isolation, qui sont inflammables. Nous vous suggérons de contacter votre autorité locale pour rec andés.
- Nous ne recom et froid (ex. : garage, annexe, etc.).
- Pour obtenir un fonctionnement meilleur et irréprochable de votre appareil, il est très important de l , la possibilité de recevoir un service gratuit sera annulée.
- endroit sûr pour référence rapide.
Cet appareil ne doit pas être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans expérience concernant l'utilisation de l'appareil, si une personne responsable de leur sécurité ne les a pas instruites à cet effet.
Les enfants doivent être surveillés pour avoir la certitude qu'ils ne jouent pas avec l'appareil.
Avertissements et conseils importants
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil était vendu ou transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé de son fonctionnement et des avertissements relatifs. Ces avertissements sont disponibles pour votre sûreté et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser votre réfrigérateur.
Sûreté
Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou ne l'utilisent pas comme un jouet. Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et au remplacement de la lampe d'éclairage. Cet appareil est lourd ; faites attention lors de son déplacement.
Service / réparation
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur et exigez des pièces détachées d'origine.
Utilisation
Les réfrigérateurs ménagers sont destinés uniquement à la conservation des aliments et des boissons.
Installation
Assurez-vous qu'après avoir installé l'appareil, celui-ci ne repose pas sur le câble d'alimentation. L'appareil chauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'électricité. Si l'appareil a été transporté couché, il est recommandé d'attendre environ 4 heures avant de le brancher.
Installation
Si cet appareil, muni d'une fermeture magnétique, doit être employé pour en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de mettre l'ancien appareil au rebut. Cela dans le but d'éviter que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.
Emplacement
Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires trop intenses). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +32°C (classe SN). En dehors de ces limites, l'appareil ne fonctionne plus normalement. Veillez à la bonne circulation de l'air à l'arrière de l'appareil. Pour un meilleur rendement de celui-ci, la distance minimale entre la partie supérieure de l'appareil et un éventuel élément de cuisine doit être au moins de 100 mm (fig. 2). Montez les deux entretoises arrière livrées séparément (fig. 3). Mettez l'appareil de niveau en agissant sur les pieds réglables (fig. 4).
Branchement au réseau
Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée.
Il doit être raccordé à une prise murale munie d'un contact de terre.
Le fabricant décline toute responsabilité si cette prévention contre les accidents n'est pas respectée.
Présentation de l'appareil (Fig. 1)
1 - Boîtier thermostat et lampe pour lumière intérieure 2 - Clayettes de rangement 3 - Canal collecteur de l'eau de dégivrage 4 - Dessus de bac à légumes 5 - Bac à légumes 6 - Compartiment pour stockage glaçons 7 - Compartiment pour congélation rapide 8 - Compartiments de conservation 9 - Pied réglable 10 - Étagère de contre-porte 11 - Porte-bouteilles
Mise en fonctionnement
L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légèrement savonneuse (produit à vaisselle). N'utilisez ni produit abrasif, ni poudre à récurer qui risqueraient d'endommager les finitions.
Branchez l'appareil, le voyant vert de signalisation s'allume. Réglez la manette du thermostat sur une position moyenne, le voyant rouge s'allume ; attendez que ce voyant s'éteigne - cela signifie que la température optimale a été atteinte - avant d'y introduire les denrées à conserver.
Entreposage des produits à conserver
Une conservation et une hygiène optimales sont obtenues dans les conditions suivantes :
Les denrées à conserver dans le réfrigérateur doivent être fraîches et refroidies à la température ambiante. Elles doivent être emballées dans des récipients hermétiques (boîtes, sachets en polyéthylène, feuille d'aluminium alimentaire) pour qu'elles ne s'imprègnent ni ne dégagent d'odeur ou d'humidité.
Les produits laitiers (œufs, beurre...) sont conservés dans l'étagère supérieure de la porte. Les aliments préparés sont conservés sur les clayettes, les fruits et légumes verts dans le bac à légumes. Les bananes ne doivent pas être conservées dans un réfrigérateur. Les viandes crues, poissons et charcuterie doivent être conservés sur les clayettes inférieures (zone la plus froide).
Disposez les aliments de telle sorte que l'air puisse circuler librement tout autour. Ne couvrez pas les clayettes de papier ou d'un plateau.
Compartmenté réfrigérateur
La température intérieure est réglée par le thermostat (Fig. 5).
Les températures obtenues à l'intérieur de l'armoire peuvent varier en fonction des conditions d'utilisation : emplacement, température ambiante, fréquence de l'ouverture des portes, quantité de denrées à l'intérieur. La position de la manette peut être modifiée en tenant compte de ces conditions. En général, pour une température ambiante de +25°C, la manette du thermostat sera placée sur une position moyenne.
Le thermostat assure aussi le dégivrage automatique de la partie réfrigérateur. Évitez un réglage qui pourrait provoquer une marche continue : la température intérieure pourrait baisser en dessous de 0°C, d'où un risque de prise en glace des boissons et une formation excessive de givre sur les parois, ainsi qu'une augmentation de la consommation d'électricité.
Fig. 10.
En cas de panne de l'ampoule intérieure, vous pouvez la remplacer facilement. Assurez-vous tout d'abord que le réfrigérateur / congélateur est débranché de l'alimentation en débranchant sa prise. Prenez un tournevis plat et placez-le sans forcer dans la fente de gauche entre le cache de l'ampoule et la structure interne. Puis appuyez sur le manche du tournevis avec précaution sur le côté gauche, jusqu'à ce que vous sentiez que l'ergot gauche du cache est dégagé. Répétez cette opération sur la fente droite. Cette fois, vous devez appuyer sur le manche du tournevis avec précaution sur le côté droit. Si les deux côtés sont libérés, le cache peut être retiré facilement.
Vérifiez ensuite que l'ampoule est bien vissée dans son support. Branchez l'appareil à la prise secteur. Si la lumière ne s'allume toujours pas, procurez-vous une nouvelle ampoule à culot E14 à vis de 15 Watt (maximum) au magasin local de matériel électrique puis insérez-la. Jetez soigneusement l'ampoule grillée immédiatement.
Si vous avez changé l'ampoule, veuillez replacer le cache dans sa position originale. Veillez à ce que le cache s'emboîte correctement.
Congélation des produits frais
Congelez exclusivement des produits de première qualité après les avoir nettoyés et préparés si nécessaire. Laissez les plats cuisinés refroidir à la température ambiante avant de les introduire dans le congélateur. Tous les produits à congeler devront être emballés dans des sachets de polyéthylène, des barquettes d'aluminium « spécial congélation », des boîtes en plastique. Ces emballages doivent être hermétiques. Chaque paquet doit être proportionné à l'importance de la consommation familiale de manière à être utilisé en une seule fois. Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
- Ne pas congeler en une seule fois une quantité de produit supérieure à la capacité de congélation de l'appareil indiquée sur la plaque signalétique. Un produit décongelé ne doit jamais être recongelé.
- Ne pas placer dans le congélateur des bouteilles ou boîtes de boissons gazeuses, elles pourraient éclater.
- Ne consommez pas les bâtonnets glacés dès leur sortie du congélateur pour éviter les brûlures dues au froid.
Pour congeler des produits frais :
Ne congelez pas en une seule fois plus que la capacité de congélation indiquée sur la plaque signalétique (5 kg/24 h). Vingt-quatre heures avant d'introduire des aliments frais dans le congélateur, placez le bouton du thermostat sur une position plus froide, sans pour autant que la température intérieure du réfrigérateur descende en dessous de 0 °C.
Disposez les paquets à congeler dans le compartiment supérieur.
N'ouvrez pas la porte du congélateur pendant l'opération de congélation.
Laissez l'appareil en régime de congélation pendant 24 heures. Au bout de ce laps de temps, replacez le bouton du thermostat en position moyenne. Placez les produits à congeler dans les tiroirs inférieurs.
Conservation des produits congelés
- Les produits congelés peuvent être rangés à n'importe quel emplacement de la partie congélateur. Nous vous conseillons cependant de les placer dans les tiroirs inférieurs, si possible, afin de laisser libre l'espace pour la congélation. Quand vous achetez un produit surgelé, assurez-vous que l'emballage est intact, qu'il ne présente aucune trace d'humidité et qu'il n'est pas gonflé, ce qui serait le signe d'un début de décongélation. Respectez indiquée par le fabricant des produits surgelés.
Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire des aliments. Après avoir refermé la porte, attendez environ 30 secondes avant de tenter de l'ouvrir à nouveau, le temps que la dépression créée par le froid s'atténue.
Production des cubes de glace
Remplissez le bac à cubes de glace aux trois quarts et mettez-le dans le congélateur. Les cubes de glace se détachent plus facilement si vous passez le bac quelques secondes sous un jet d'eau froide.
Décongélation
Les viandes, volailles et poissons doivent être décongelés dans le réfrigérateur pour éviter le développement de bactéries. Les autres produits peuvent être décongelés à l'air ambiant.
Les petites portions peuvent être cuisinées dès leur sortie du congélateur. Beaucoup de plats prêts à cuire peuvent également être cuisinés sans décongélation préalable.
Conformez-vous toujours aux préconisations figurant sur l'emballage.
Le pain et les pâtisseries peuvent être décongelés au four chaud.
Les fours à micro-ondes peuvent être utilisés pour décongeler la plupart des aliments.
Respectez les conseils figurant dans la notice de ces aliments.
En cas de coupure de courant, si l'arrêt de fonctionnement ne dépasse pas 18 heures, il n'y a aucun risque d'altération des aliments congelés. Abstenez-vous cependant d'ouvrir la porte (le temps de remontée en température peut sensiblement être diminué si l'appareil est peu chargé). Dès que vous constatez un début de décongélation, les aliments doivent être consommés le plus rapidement possible.
Ne jamais recongeler un aliment qui a été décongelé.
A) Partie réfrigérateur
Le dégivrage de votre réfrigérateur est entièrement automatique et se produit à chaque arrêt du compresseur. Aucune intervention de votre part n'est nécessaire. Pendant le fonctionnement, on constate l'apparition de gouttes de condensation ou de glace sur la paroi arrière. Elles seront éliminées pendant le dégivrage automatique. L'eau produite s'écoulera par le trou d'évacuation (Fig. 6) et sera collectée dans le bac situé sur le compresseur, d'où elle s'évaporera.
Important :
Gardez propre le collecteur et le tube d'écoulement de l'eau de dégivrage. Pour cela, utilisez la pièce de défonçage livrée avec l'appareil. Veillez à ce que le tube soit tout le temps avec l'extrémité à l'intérieur du bac collecteur situé sur le motocompresseur pour prévenir l'écoulement de l'eau sur l'installation électrique ou sur le plancher (Fig. 7).
B) Partie congélateur
La formation de givre à l'intérieur de l'appareil ne peut être évitée. Le givre se forme quand l'humidité contenue dans l'air vient en contact avec les surfaces froides du congélateur.
C'est pourquoi la porte ne doit être ouverte qu'en cas de nécessité. Une mince couche de givre ne nuit pas au fonctionnement de l'appareil.
Quand la couche de givre atteint une dizaine de millimètres, il faut procéder au dégivrage complet. Nous vous conseillons de faire cette opération quand l'appareil est peu chargé.
Avant le dégivrage, si l'appareil n'est pas vide, mettez le bouton du thermostat sur une position plus froide pour que les produits soient portés à très basse température. Débranchez l'appareil. Sortez les produits congelés et conservez-les dans un endroit frais en les enveloppant dans plusieurs feuilles de papier journal ou dans des emballages isothermes (sacs isothermes, feuilles de plastique à bulles...). Laissez la porte ouverte.
N'employer en aucun cas d'objets tranchants pour gratter le givre ni d'appareils électriques chauffants (sèche-cheveux, radiateurs).
- Après la fonte du givre, essuyez et séchez soigneusement l'armoire.
Nettoyage
Avant toute opération de nettoyage, prenez la précaution de débrancher l'appareil.
Nettoyage intérieur :
Il est recommandé de nettoyer le réfrigérateur très régulièrement.
- Retirez tous les accessoires (clayettes, balconnets, bac à légumes...). Lavez-les à l'eau tiède additionnée d'un détergent doux (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez soigneusement.
- Lavez les parois intérieures. Soignez les supports de clayettes.
- Lavez le joint de porte sans omettre de nettoyer également sous le joint.
Nettoyage extérieur :
Lavez l'ensemble de la carrosserie à l'eau tiède légèrement savonneuse. Rincez et séchez.
De temps en temps, dépoussiérez le condenseur avec une brosse douce ou un aspirateur.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un certain temps : débranchez la prise de courant ; videz l'appareil ; nettoyez-le à fond ; laissez la porte entrouverte pour éviter l'apparition de mauvaises odeurs.
Remarques sur les bruits de fonctionnement
Afin que la température reste constante, l'appareil enclenche périodiquement le compresseur.
Les bruits qui en résultent proviennent du fonctionnement de l'appareil.
Ils diminuent automatiquement dès que l'appareil a atteint la température de service.
Bourdonnements étouffés
Ces bruits normaux proviennent du moteur du compresseur. Ils s'intensifient un peu lorsque le moteur s'enclenche.
Gargouillis et clapotis légers
Ils proviennent de la circulation du fluide réfrigérant dans les serpentins.
Déclics
Ces déclics sont audibles chaque fois que le thermostat ordonne l'enclenchement ou la coupure du moteur.
Des craquements peuvent survenir si...
- La décongélation automatique se met en marche.
- L'appareil est en train de se refroidir et/ou de se réchauffer (dilatation des matériaux).
L'appareil n'est pas d'aplomb.
Utilisez les pieds à vis ou placez quelque chose sous l'appareil pour le caler.
Les parois de l'appareil appuient contre quelque chose.
Veuillez éloigner l'appareil des meubles ou appareils qu'il touche.
Les tiroirs, paniers ou clayettes ne sont pas bien fixés ou au contraire coincés.
Vérifiez le bon positionnement des pièces amovibles et remettez-les correctement en place si nécessaire.
Des bouteilles ou récipients placés dans l'appareil se touchent.
Dans ce cas, éloignez les bouteilles et récipients légèrement les uns des autres.

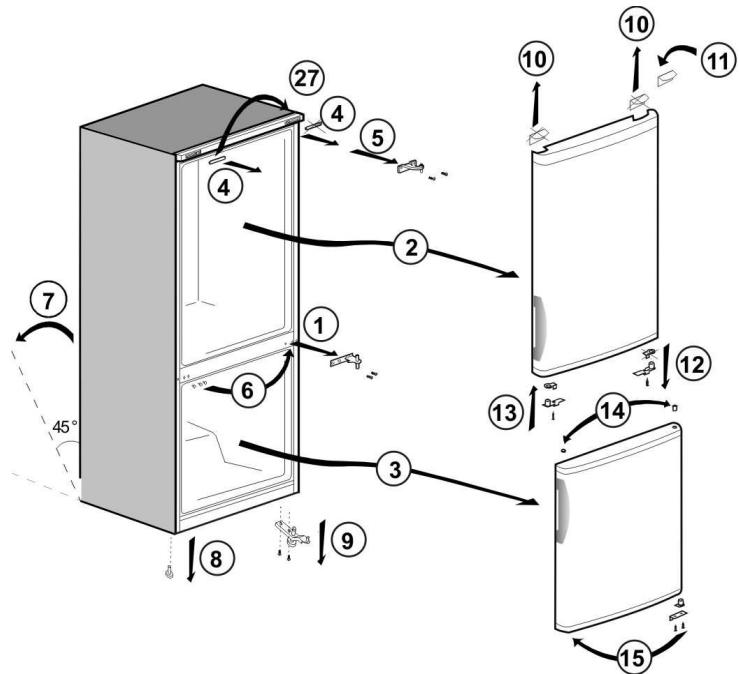

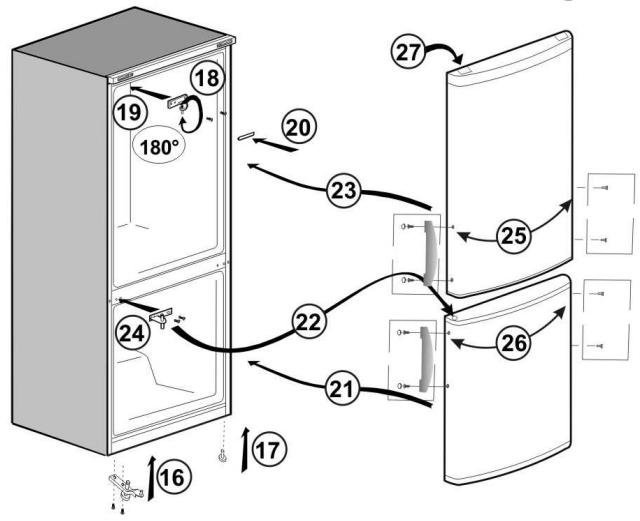

Réversibilité des portes
1 - Démontez la charnière centrale. 2 - Retirez la porte supérieure. 3 - Retirez la porte inférieure. 4 - Démontez les garnitures (gauche et droite). 5 - Dém . 6 - Démontez les prises sur la gauche et montez-les sur la droite. 7 - Inclinez l'appareil vers l'arrière. 8 - Dévissez les pieds réglables. 9 - Démontez la charnière inférieure.
10 - Démontez les garnitures. 11 - Montez la garniture droite (regardez dans la poche d'accessoires). 12 - Démontez la douille et la butée (la butée est retirée). 13 - Montez la douille (tournée à 180°) et la butée gauche (regardez dans la poche d'accessoires). 14 - Échangez la douille avec la prise. 15 - Démontez la prise droite et la butée et montez-les sur la gauche (la douille est tournée à 180°). 16 - M sur le côté gauche (avec l'appareil incliné vers l'arrière). 17 - Vissez le pied réglable sur le côté droit (avec l'appareil incliné vers l'arrière). 18 - Dévissez l'axe de la charnière supérieure, placée à la position initiale. 19 - Montez la charnière supérieure sur la carrosserie, sur le côté droit. 20 - Fixez les garnitures (celle qui se trouve sur la droite doit être placée sur la gauche, et inversement). 21 - Placez la porte inférieure sur la charnière inférieure. 22 - Insérez l'axe de la charnière supérieure dans la douille (la charnière est tournée par rapport à la position initiale). 23 - Placez la porte supérieure dans l'axe supérieur de la charnière centrale (les 2 portes sont inclinées vers l'extérieur jusqu'à ce que l'axe de la charnière supérieure entre dans la douille). 24 - Fixez la charnière centrale (la porte supérieure est ouverte au maximum pour permettre la fixation des vis). 25 - Démontez la poignée de gauche (garnitures et vis) et les garnitures de droite, puis montez-les dans la position inverse (vue depuis un miroir). 26 - Montez la garniture de protection sur la porte, dans la zone de la charnière (regardez dans la poche d'accessoires).
Dates techniques
| Marque | AHMA |
| Modèle | COMBINÉ × 2023 |
| CN565A | |
| Volume nominal brut (l) | 340 |
| Volume nominal utile (l) | 292 |
| Volume compartment congestionelateur (l) | 87 |
| Volume compartment réfrigérateur (l) | 205 |
| Capacité de congestion (kg/24 h) | 5 |
| Classe énergetique (1) | A |
| Pouvoir Consumé (kWh/year) (2) | 333 |
| Autonomie (h) | 18 |
| Bruit [dB(A) re 1 pW] | 41 |
| Réfrigerant écologique R600a | |
| (1) Classe énergetique : A . . . G (A = économique . . . G = moins économique) (2) La consommation réalisée d'énergie dépend des conditions d'utilisation et de l'emplacement de l'appareil. | |
Recyclage
Ce produit est marqué du symbole du tri sélectif, relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2002/96/CE, afin de pouvoir être recyclé ou démantelé dans le but de réduire tout impact sur l'environnement. ATTENTION : les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
