Type de produit	Aspirateur robot
Marque	FAGOR
Modèle	FG879
Dimensions	Diamètre 320 mm, Hauteur 87 mm
Poids	3 kg
Alimentation	Batterie lithium 2000 mAh, adaptateur 24 V CC 1 A
Autonomie	90 à 120 minutes
Temps de charge	4 à 6 heures
Vitesse de déplacement	20 cm/s
Niveau sonore	≤ 68 dB
Température d'utilisation	-20 °C à 50 °C
Fonctions principales	Nettoyage automatique, nettoyage le long des murs, programmation horaire, recharge automatique, commande à distance, fonction vocale
Accessoires inclus	Station de charge, télécommande, délimiteur d'espace, serpillère, réservoir d'eau, brosses latérale et principale, filtre, sac à poussière
Capacité du réservoir d'eau	200 ml
Types de sols compatibles	Parquet, carrelage, ciment, tapis à poils courts (< 10 mm)
Sécurité	Détection d'obstacles et d'escaliers, arrêt automatique, protection contre les surcharges moteur
Entretien et nettoyage	Vidage du sac à poussière, nettoyage du filtre (tous les 5 jours), nettoyage des brosses et capteurs
Garantie	1 an

FOIRE AUX QUESTIONS - FG879 FAGOR

Comment démarrer le nettoyage automatique ?

Placez l'interrupteur sur ON, puis appuyez sur le bouton AUTO sur le robot ou sur le bouton CLEAN de la télécommande. Le robot commence alors à nettoyer automatiquement.

Comment programmer le nettoyage à une heure précise ?

Utilisez la télécommande : appuyez sur PLAN pour régler l'heure de réserve, puis sur WEEK pour le jour. Validez avec APPT en dirigeant la télécommande vers le robot. Une confirmation vocale indique la réussite.

Comment utiliser la serpillère et le réservoir d'eau ?

Retournez le robot et accrochez la serpillère. Remplissez le réservoir d'eau (200 ml max), fermez-le, puis fixez-le au robot en alignant les colonnes. Le robot peut alors nettoyer les sols durs avec un linge humide.

Que faire lorsque le robot indique une erreur de brosse ?

Les annonces vocales signalent un problème. Éteignez le robot, retirez la brosse concernée (latérale ou principale), nettoyez-la des cheveux et débris, puis remontez-la. Si l'erreur persiste, contactez le service après-vente.

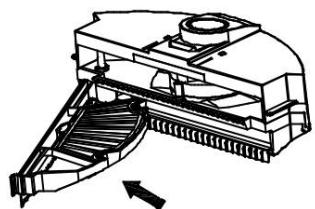

Comment nettoyer le filtre du bac à poussière ?

Ouvrez le bac, retirez le filtre en tirant sur la boucle. Lavez-le à l'eau tiède, séchez-le complètement avant de le remettre. Un nettoyage tous les 5 jours est recommandé pour maintenir les performances.

Le robot ne trouve pas sa station de charge, que faire ?

Assurez-vous que la station est branchée et que son indicateur est vert. Placez-la contre un mur, sans obstacle devant. Si la batterie est trop faible, chargez manuellement le robot avec l'adaptateur pendant 6 heures pour les premières charges.

Quelle est l'autonomie de la batterie et comment la prolonger ?

L'autonomie est de 90 à 120 minutes selon le mode. Pour prolonger la durée de vie, évitez les charges partielles fréquentes et effectuez une charge complète de 6 heures lors des trois premières utilisations.

Puis-je utiliser l'aspirateur sur des tapis épais ?

Non, le robot est conçu pour les sols durs et les tapis à poils courts (moins de 10 mm). Sur tapis épais, retirez la brosse latérale pour éviter de l'endommager.

Comment installer le délimiteur d'espace ?

Insérez une batterie dans le délimiteur, placez-le à l'entrée de la zone à protéger (à 20 cm de la porte). Allumez-le ; le robot ne franchira pas la barrière virtuelle infrarouge (portée 7 m).

Que faire en cas de panne ou de dommage du cordon d'alimentation ?

N'utilisez jamais l'appareil si le cordon ou la prise est endommagé. Contactez un service après-vente agréé pour le remplacer. Toute réparation non conforme annule la garantie.

MODE D'EMPLOI FG879 FAGOR

Merci de lire attentivement ces consignes avant toute utilisation.

Merci de respecter les consignes de sécurité suivantes

Ces consignes de sécurité vous sont livrées dans le but d'écarter tout risque de blessure physique et de détérioration matérielle. Merci de les lire attentivement.

Veuillez trouver ci-dessous les symboles utilisés dans cette notice et leur signification respective :

Attention

Le non-respect des consignes accompagnées de ce symbole peuvent donner lieu à des blessures physiques

Attention!

Le non-respect des consignes accompagnées de ce symbole peuvent donner lieu à une détérioration de l'unité

Attention

Aucune personne n'est autorisée à désassembler, entretenir ou transformer le système, en dehors du personnel d'entretien désigné par notre société. Dans le cas contraire, il existerait un risque d'électrocution, d'incendie, ou de blessures physiques.	N'utilisez pas d'autre chargeur que celui livré avec le robot; autrement, vous pourriez endommager le système, vous électrocuter ou provoquer un incendie, à cause de la tension électrique élevée.
Ne touchez pas le cordon d'alimentation de l'appareil si vous avez les mains mouillées, car vous pourriez vous électrocuter.	Ne pliez pas le cordon d'alimentation et ne le surchargez pas (en posant des objets dessus), car cela pourrait provoquer un incendie, une électrocution, ou l'endommager gravement.
N'entortillez pas vos vêtements ni aucune partie de vous-même (tête, doigts, etc) dans la brosse ou la roue du robot, car cela pourrait vous blesser gravement.	Tenez les cigarettes, briquets, allumettes, et autres objets dégageant de la chaleur ou du combustible (tel que le produit nettoyant à base de gasoil), à proximité de l'appareil.
N'insérez pas le chargeur dans la prise de la station de charge lorsque le nettoyeur est en fonctionnement ou en phase d'entretien.	Ne piétinez pas la cordon d'alimentation lorsque le nettoyeur fonctionne; cela pourrait provoquer une électrocution.

Attention!

N'oubliez pas d'éteindre l'appareil lorsque vous le transportez ou le rangez pour une longue période, car vous risqueriez d'endommager sa batterie.

Insérez le cordon d'alimentation correctement dans la fiche, afin d'écarter tout risque d'électrocution, de court-circuit, de fumées, voire d'incendie.

Vérifiez que le chargeur et la prise sont correctement

Retirez tous les objets faciles à abîmer (objets lumineux,

connectés, pour écarter tout risque de panne, voire d'incendie.	tissus, bouteilles en verre, etc) avant d'utiliser le nettoyeur; afin de ne pas détériorer les objets ni l'appareil.
Veuillez utiliser le nettoyeur de manière continue en présence d'enfants, pour éviter de les effrayer ou de les blesser.	Ne restez pas assis sur le nettoyeur, car vous risqueriez de l'endommager, ou de vous blesser.
N'immergez pas le nettoyeur dans de l'eau ni dans aucun autre liquide, pour ne pas l'endommager.	N'utilisez pas le nettoyeur sur de petites tables, chaises, ou autres espaces réduits, afin de ne pas l'endommager.
N'utilisez pas le nettoyeur en extérieur, pour ne pas l'endommager.	N'utilisez pas le nettoyeur dans des lieux commerciaux, afin de ne pas l'endommager à cause d'une utilisation excessive.
Ne laissez pas les enfants jouer avec ou l'utiliser

Composants du produit

Partie principale

Délimiteur d'espace

Station de charge

Télécommande

Adaptateur

Brosse latérale

Brosse nettoyante

Notice

Serpillère

Réservoir d'eau

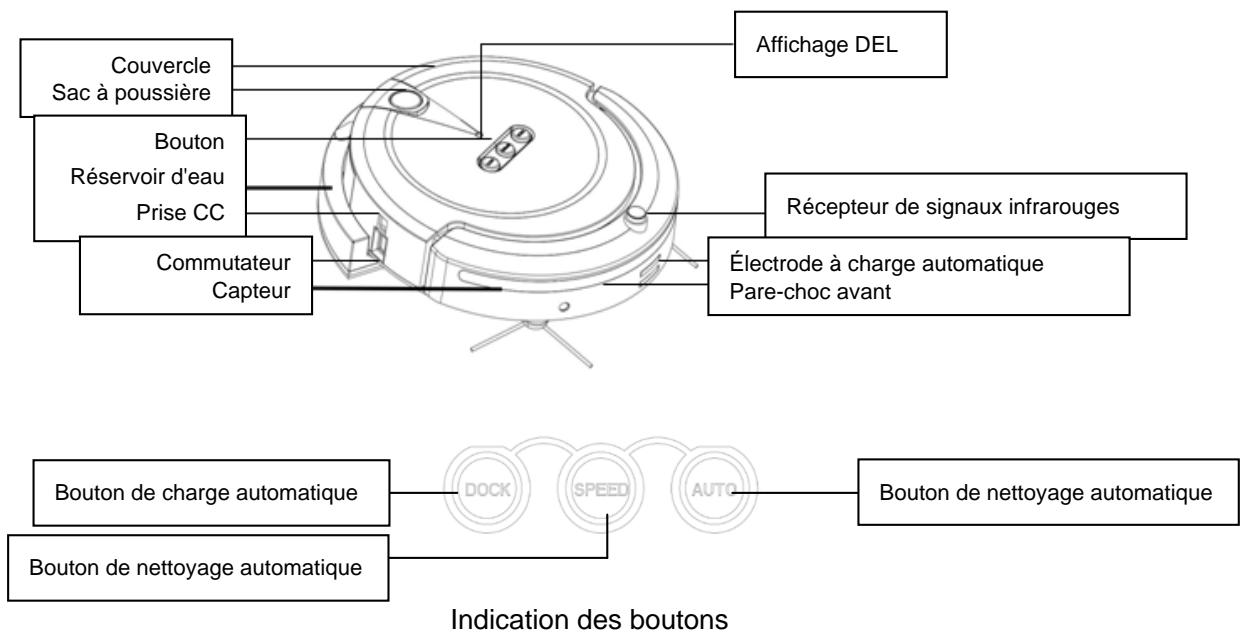

Détail des pièces

Partie supérieure de la partie centrale
    N["Indication des boutons"]

Détail des pièces

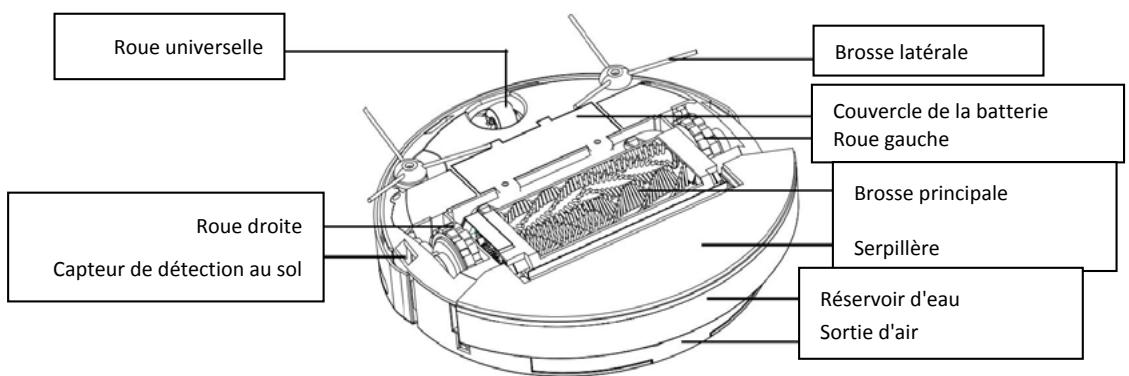

Partie inférieure de la partie centrale

Roue universelle Couvercle de la batterie Roue gauche Brosse latérale Roue droite Capteur de détection au sol Brosse principale Serpillère Réservoir d'eau Sortie d'air

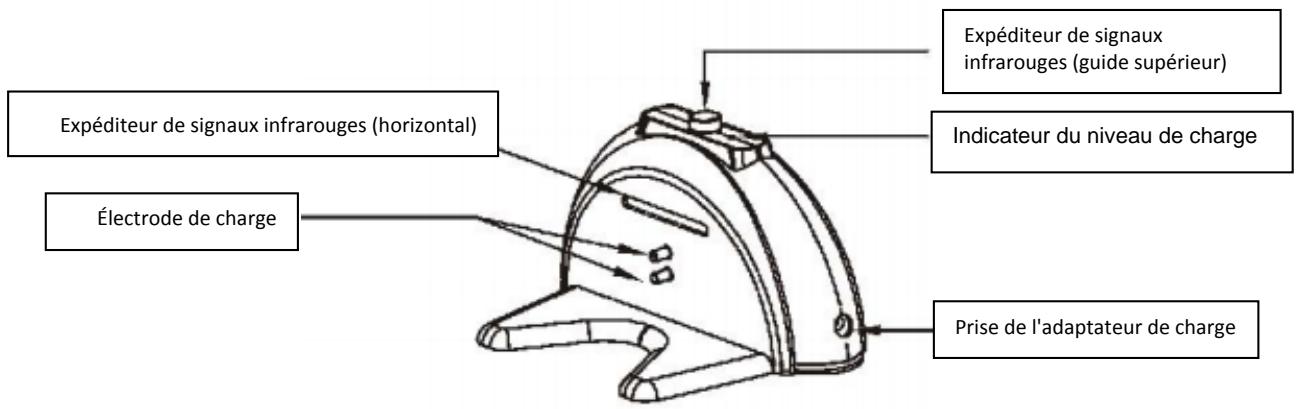

Station de charge

Expéditeur de signaux infrarouges (horizontal) Électrode de charge Expéditeur de signaux infrarouges (guide supérieur) Indicateur du niveau de charge Prise de l'adaptateur de charge

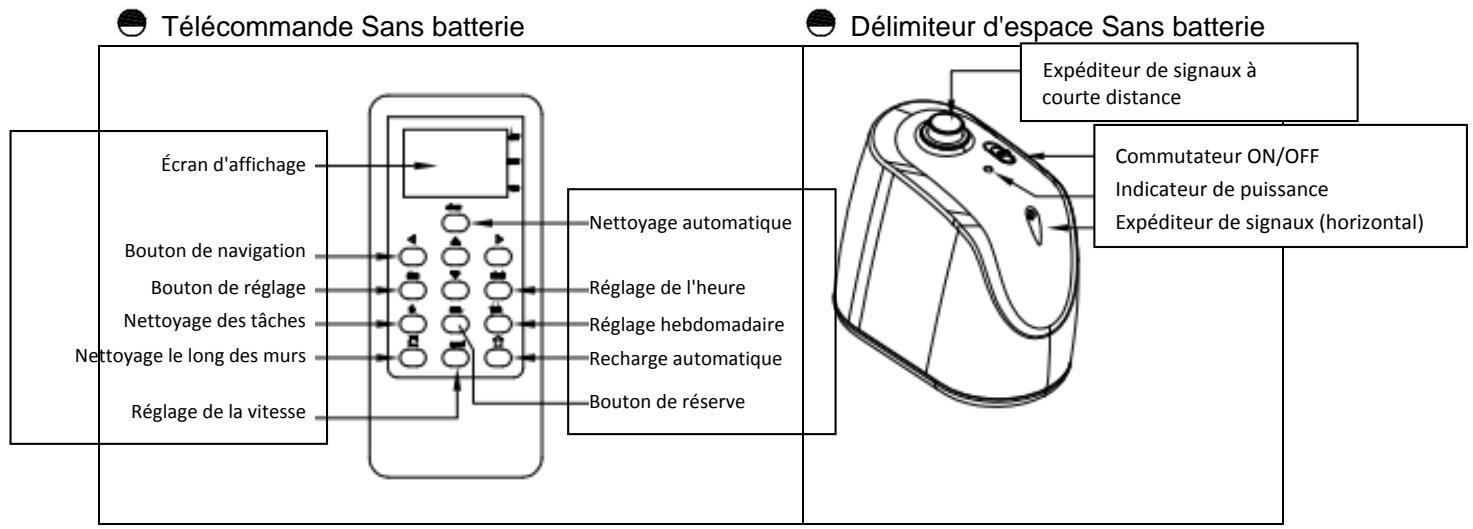


Environnement de travail

1. Parquet (sol en bois).
2. Sol en briques ou ciment.
3. Tapis à poils courts (moins de 10mm d'épaisseur)

Attention

Pensez à retirer la brosse latérale avant de faire fonctionner le robot sur un tapis à poils courts, afin de ne pas l'endommager.

Avant le nettoyage

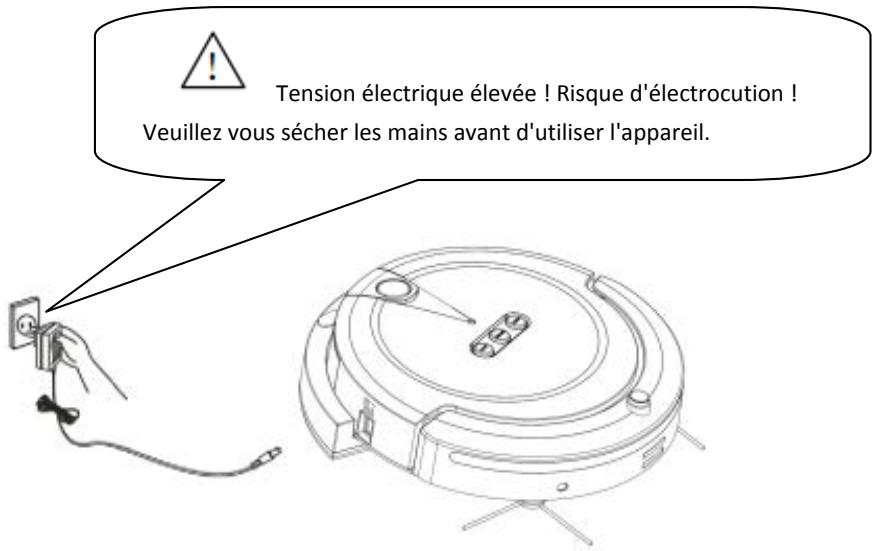

Charge manuelle

1. Vous pouvez charger directement le robot au moyen de l'adaptateur; se reporter à la rubrique P. 1-1
2. Pendant la charge de l'appareil, l'indicateur de puissance clignote par intermittence en vert.
3. Une fois la charge terminée, l'indicateur de puissance reste allumé de manière continue en vert.

Attention

Pensez à retirer la brosse latérale avant de faire fonctionner le robot sur un tapis à poils courts, afin de ne pas l'endommager.

Tension électrique élevée ! Risque d'électrocution ! Veuillez vous sécher les mains avant d'utiliser l'appareil.

P1-1

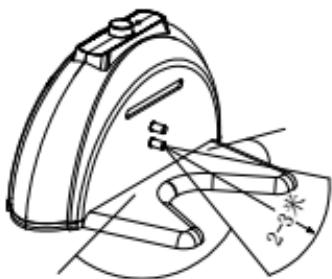

Installation de la station de charge

1. Fixez la station de charge au mur pour vous assurer qu'il existe un espace libre et sans obstacle à l'avant; se reporter à la rubrique P1-2
2. Insérez la borne de sortie de l'adaptateur à la prise CC de la station de charge; se reporter à la rubrique P1-3.
3. Merci de positionner le cordon d'alimentation le long du mur.

Tension électrique élevée ! Risque d'électrocution !

Veuillez vous sécher les mains avant d'utiliser l'appareil.

1 Retirez la batterie de laisser le robot sans surveillance.
2. Coupez l'alimentation électrique avant d'extraire la batterie.
3. Rechargez la batterie après l'avoir retirée.

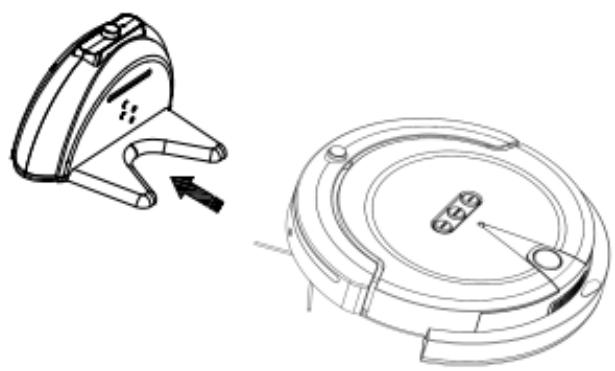

Charge automatique

1. Plutôt que de procéder par charge manuelle, vous pouvez régler le robot pour qu'il se charge tout seul; se reporter à la rubrique P1-4.
2. Lorsque la batterie a peu de charge, l'indicateur lumineux de puissance devient rouge, puis le robot recherche automatiquement la station de charge.
3. Lorsqu'il se trouve dans une zone à infrarouges, le robot peut recevoir le signal et se connecter à la station de charge automatiquement.

1. Merci de n'enclencher aucun bouton du robot pendant la charge manuelle.
2. Veuillez charger manuellement le robot pendant 6 heures à chaque fois, au cours des trois premières charges. Après cela, vous pouvez choisir la méthode de chargement automatique, avec une durée de charge de 4 heures.
3. Veuillez ne pas faire fonctionner le robot avec la télécommande pendant qu'il charge, pour ne pas diminuer la durée de vie utile de la batterie à lithium (à cause de sa mémoire de fonctionnement avec "charge incomplète").
4. Veuillez charger manuellement le robot au moyen de l'adaptateur lorsque la batterie est trop faible pour activer la fonction de chargement automatique; se reporter à la rubrique P1-3.
5. Lorsque la station de charge est connectée au réseau électrique, l'indicateur de charge est vert; se reporter à la rubrique P1-5.
6. Lorsque le robot est détecté et qu'il est relié à la station de charge, le voyant à DEL du robot clignote jusqu'à ce que la charge soit terminée.

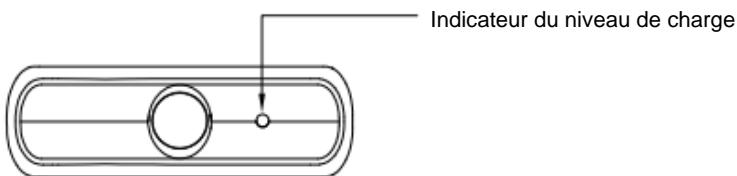

Indicateur du niveau de charge

P1-5

Utilisation

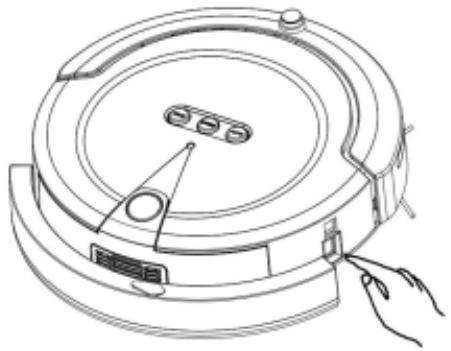

Débuter le nettoyage

1. Placez le commutateur sur ON pour commencer; se reporter à la rubrique P2-1.
2. Enclenchez le bouton "AUTO" du couvercle du robot ou le bouton "CLEAN" de la télécommande; se reporter à la rubrique P2-2.
3. Après cela, le robot commence à nettoyer de manière automatique.

Fonction de nettoyage

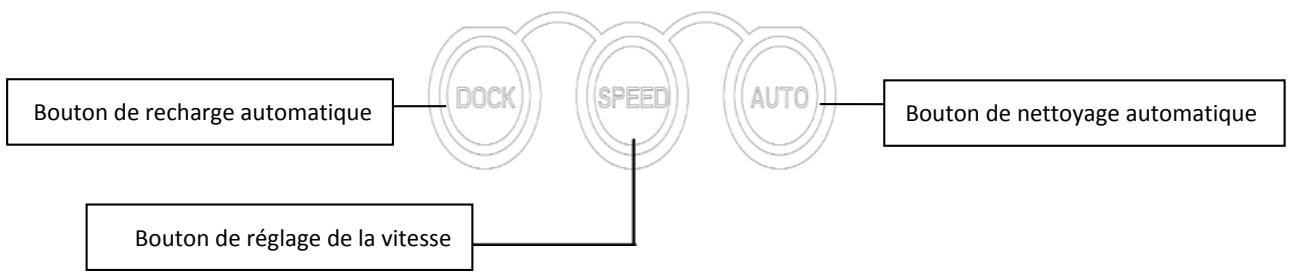

1. Utilisation des boutons du panneau

1. Bouton "SPEED" : Ajustez la vitesse avec ce bouton, selon l'espace de la pièce et vos habitudes personnelles. (Une vitesse faible est conseillée lorsque vous avez une petite pièce) Avantages du nettoyage à vitesse faible :

a. Réduit la consommation de la batterie.
b. Diminue la force d'impact en cas de collision avec les meubles.

1. Bouton "AUTO" : Démarrez le robot en mode Nettoyage Automatique avec ce bouton; il fonctionne

jusqu'à ce que le témoin lumineux devienne rouge et commence à rechercher la station de charge, lorsque la batterie est faible

1. Bouton "DOCK" Utilisez ce bouton pour que le robot recherche lui-même la station de charge.

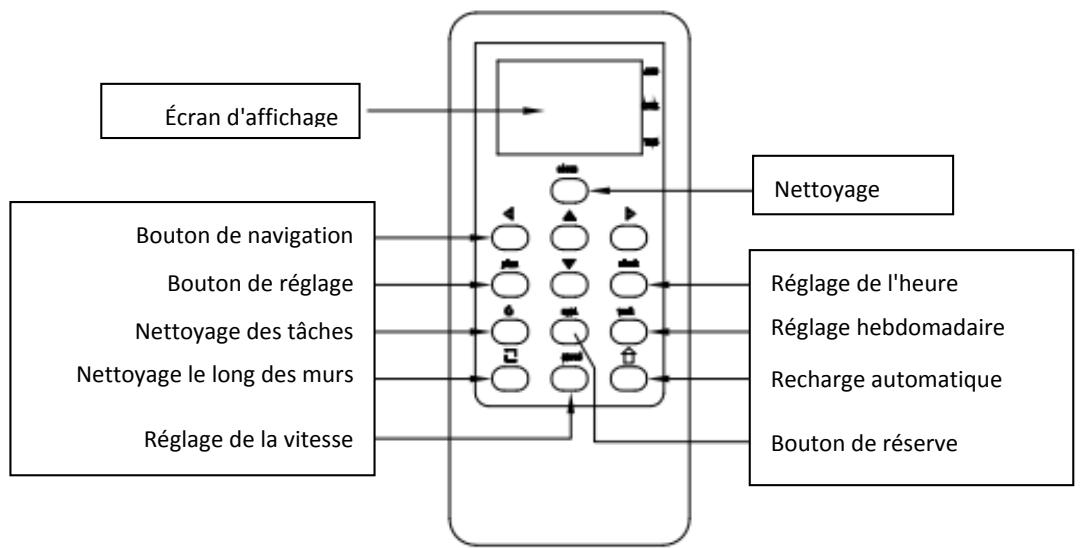

2. Utilisation de la télécommande (Sans batterie)

Utilisation et fonctionnement de la télécommande :

Fonctions	Consignes relatives aux fonctions
CLEAN	Mettez le robot sous tension et appuyez sur le bouton "CLEAN".Il commence à fonctionner.
Heure actuelle et réglage hebdomadaire	1.Mettez le robot sous tension2.Appuyez sur le bouton de réglage de l'heure ("CLOCK" de la télécommande. Lorsque l'heure actuelle 88: se met à clignoter, utilisez les touches “▲▼” pour régler l'heure.3.Appuyez sur les touches” ◀ ► ”pour basculer entre heures et minutes. Après que l'affichage des minutes :88 se met à clignoter, utilisez les touches ”▲▼” pour régler les minutes.4.Appuyez sur la touche "WEEK" de la télécommande pour accéder au statut de réglage hebdomadaire.5.Puis, utilisez les touches “▲▼”pour choisir entre 1 et 7 et régler le jour de la semaine.6.Après avoir terminé le réglage, appuyez sur la touche "CLOCK" de la télécommande pour confirmer et quitter.
Heure de réserve et réglage hebdomadaire	1.Mettez le robot sous tension2. Appuyez sur la touche "PLAN" de la télécommande. Lorsque l'heure de réserve 88: s'affiche, utilisez les boutons “▲▼” pour régler les heures de rechange3. Appuyez sur les touches” ◀ ► ”pour basculer entre heures et minutes. Après que l'affichage de l'heure de réserve :88 se met à clignoter, utilisez les touches ”▲▼” pour régler les minutes.4. Appuyez sur la touche "WEEK" de la télécommande pour accéder au statut de réglage hebdomadaire. Puis, utilisez les touches “▲▼”pour choisir entre 1 et 7 et régler le jour de la semaine.5. Appuyez sur les touches ”◄ ► ” pour confirmer les informations de réservation, sélectionnez "ON" pour exécuter les réglages, et "OFF" pour annuler.6. Après avoir terminé le réglage, appuyez sur la touche "APPT" de la télécommande pour la réservation.7. Appuyez sur la touche "PLAN" de la télécommande pour accéder au statut de réservation hebdomadaire.8.Après avoir procédé aux réglages, dirigez la télécommande vers le robot et appuyez sur le bouton "APPT" pour enregistrer les données de réservation.9. Réservation réglée avec succès après avoir reçu la réponse vocale.
(C330)	Pendant la veille ou la mise en pause du robot, appuyez sur ce bouton pour démarrer les recherches et connecter la station de charge pour la charge automatique; puis appuyez de nouveau dessus pour arrêter la charge.
vitesse	Bouton "SPEED" : Ajustez la vitesse avec ce bouton, selon l'espace de la pièce et vos habitudes personnelles.
Marche avant Touche ▲	Le robot se déplace et nettoie dans le sens de marche avant après que vous avez enclenché cette touche; et s'arrête automatiquement s'il détecte un obstacle ou un escalier.
Marche arrière Touche▼	Appuyez sur cette touche une fois. Le robot se déplace en arrière sur une certaine distance, puis s'arrête.
Tourner à gaucheTouche ◀	Appuyez sur cette touche une fois. Le robot se tourne légèrement vers la gauche, puis s'arrête.
Tourner à droite Touche ▶	Appuyez sur cette touche une fois. Le robot se tourne légèrement vers la droite, puis s'arrête.

Attention : 1. N'appuyez pas sur deux touches ou plus simultanément.

1. La télécommande doit se situer à 5mm du robot, en fonction également de

l'environnement de travail.

Fonction vocale

Consignes orales

Fonctionnement	Consignes orales
Mettez le robot sous tension	HELLO, BOSS! (Bonjour, Patron !) I AM GLAD TO SERVE YOU. (Je suis heureux de vous servir.)
Appuyez sur la touche "AUTO" du clavier ou de la télécommande.	Lancer le nettoyage automatique maintenant !
Appuyez sur la touche "SPEED" du clavier ou de la télécommande.	Première fois : nettoie rapidement; Deuxième fois : nettoie à vitesse normale.
Appuyez sur la touche "DOCK" du clavier ou de la télécommande, ou lorsque la batterie est faible	Lancer la charge automatique maintenant !
Appuyez sur la touche "APPT" de la télécommande.	Accès au mode Réservation réussi.
Après que le robot a été relié à l'adaptateur ou connecté à la station de charge	La charge automatique est lancée !
Lorsque le moteur de la brosse latérale est sur-alimenté en électricité	Problème avec la brosse latérale.
Lorsque le moteur de la brosse intermédiaire est sur-alimenté en électricité	Problème avec la brosse intermédiaire.
Lorsque le moteur de la roue gauche est sur-alimenté en électricité	Erreur avec la roue gauche
Lorsque le moteur de la roue droite est sur-alimenté en électricité	Erreur avec la roue droite

Utilisation du délimiteur d'espace Sans batterie

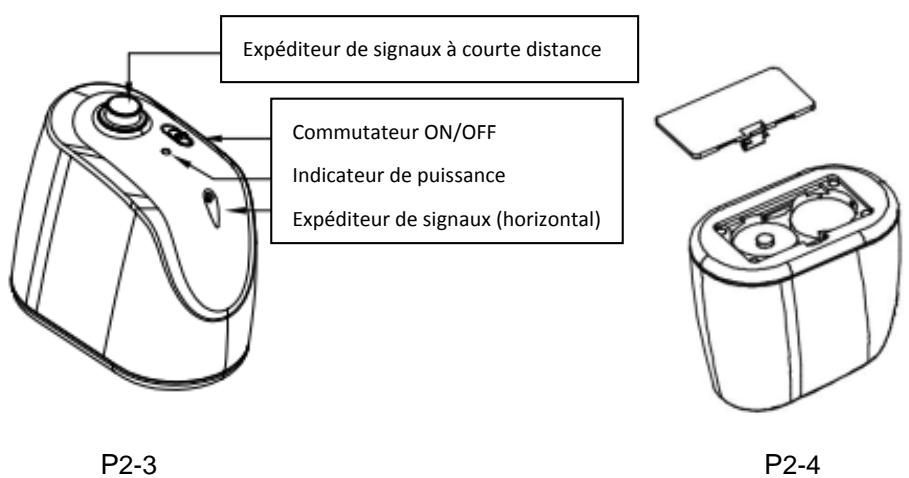

1. Réglage du délimiteur d'espace

Le délimiteur d'espace délimite une zone spécifique en envoie un signal infrarouge, de manière à empêcher le robot d'entrer dans une zone inutile.

1. Merci d'installer la batterie avant d'utiliser le délimiteur; se reporter à la rubrique P2-4. Ouvrez le couvercle inférieur du délimiteur et insérez la batterie.

2. en respectant bien la polarité. Vérifiez que la polarité est correcte, pour ne pas abîmer le délimiteur 02. Appuyez sur le bouton "ON/OFF" du délimiteur. ON signifie que le signal infrarouge est envoyé correctement, OFF signifie que le délimiteur délimite l'espace de travail du robot.

3. L'indicateur de puissance est en vert lorsque le délimiteur fonctionne, et s'éteint lorsque la batterie est faible.
4. Le délimiteur envoie des signaux à courte distance : le robot ne peut pas pénétrer dans un rayon de moins de 0,5mm du délimiteur. Le délimiteur envoie des signaux horizontaux : le robot ne peut pas pénétrer dans un rayon de 7m du robot (sol incliné à 15%). Mettez l'indicateur de puissance en marche et placez le délimiteur à l'entrée de la zone que vous souhaitez délimiter, pour bâtir une barrière virtuelle et empêcher le robot de dépasser cette limite.
5. L'indicateur de puissance s'éteint lorsque la batterie est trop faible. Veuillez remplacer la batterie dès que possible ne cas de détérioration du délimiteur

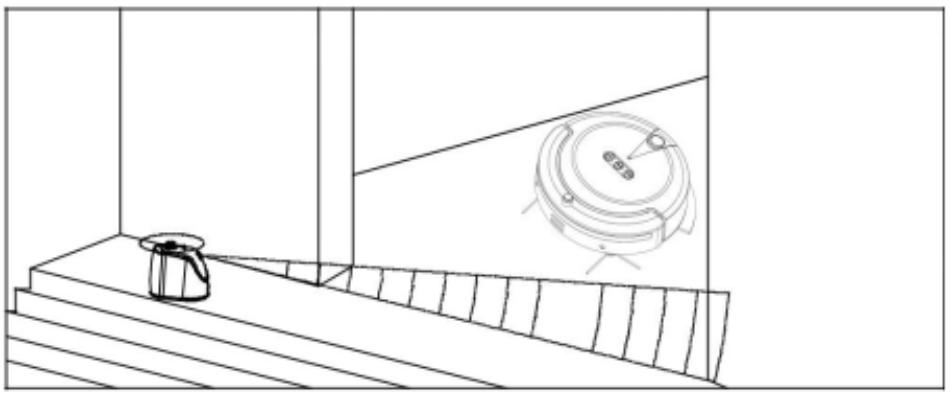

2. A propos du délimiteur d'espace

1. Placez I délimiteur à une distance de 20cm de la porte; se reporter à la rubrique P2-5.
2. Vous pouvez également placer le délimiteur à l'emplacement qui vous semble le plus approprié pour arrêter le robot.
3. Retirez tous les obstacles possibles de la zone "verrouillée"

pour que le robot soit le plus efficace possible.

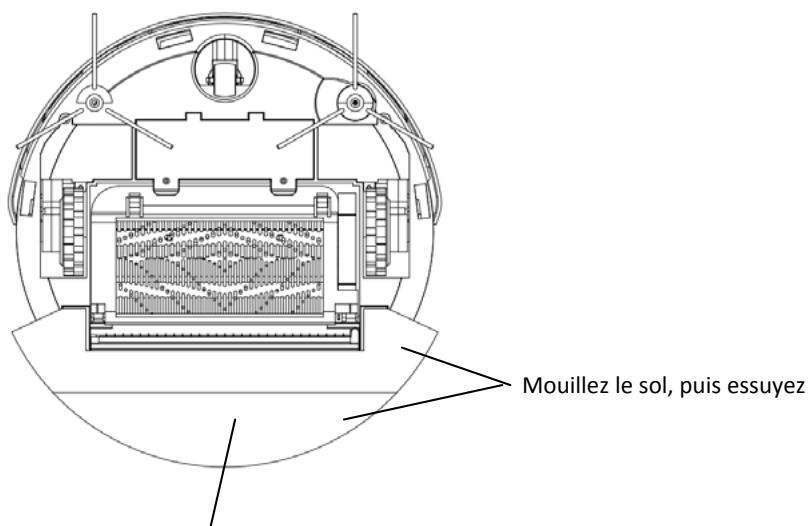

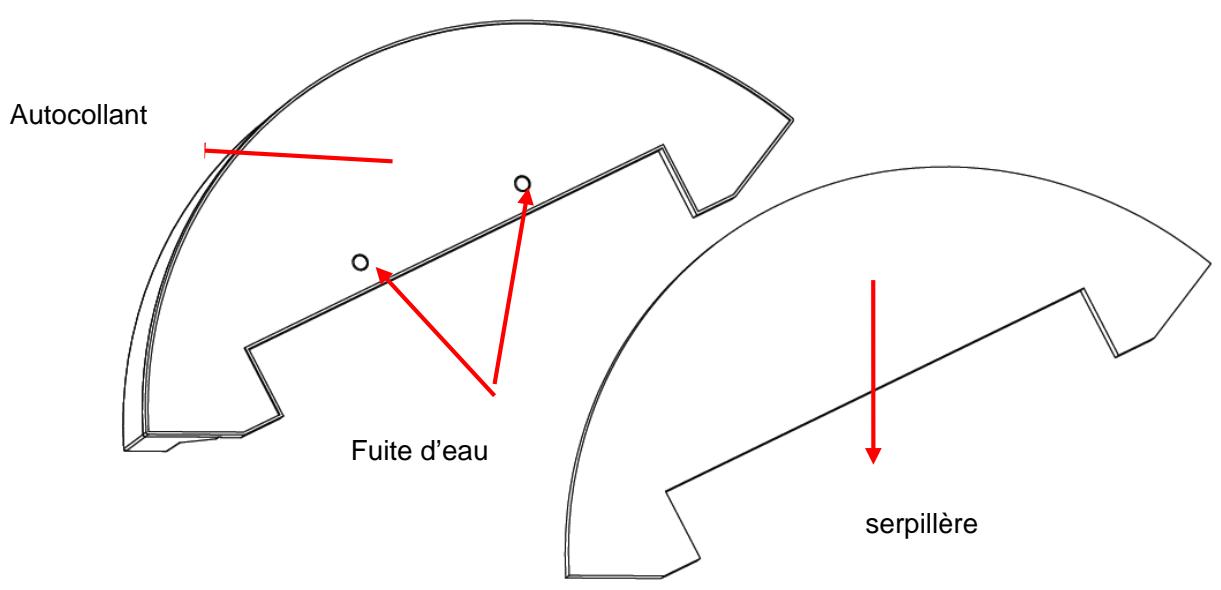

Utilisation de la serpillère

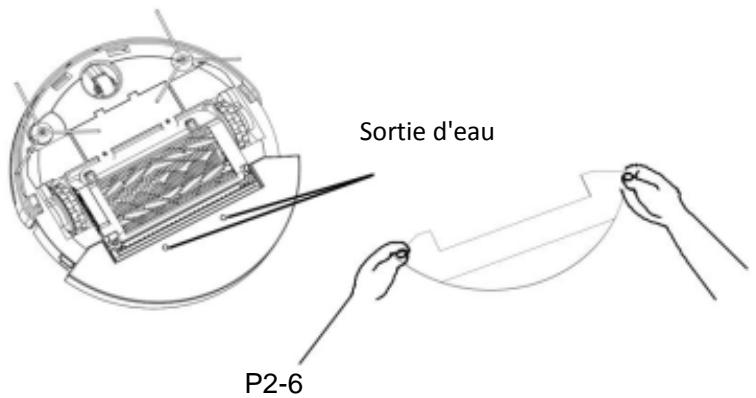

1. Retournez le robot et accrochez-y la serpillère (sur l'emplacement réservé); se reporter à la rubrique P2-6.

Sortie d'eau P2-6

1. Placez le robot sur le sol et faites-le démarrer normalement.

2. Il est conseillé de nettoyer la serpillère dans un premier temps, et de l'essorer avant de l'installer sur le robot.

Attention ! La serpillère ne fonctionne que sur les sols "durs", retirez-la lorsque le robot est utilisé sur des surfaces telles que des tapis, etc.

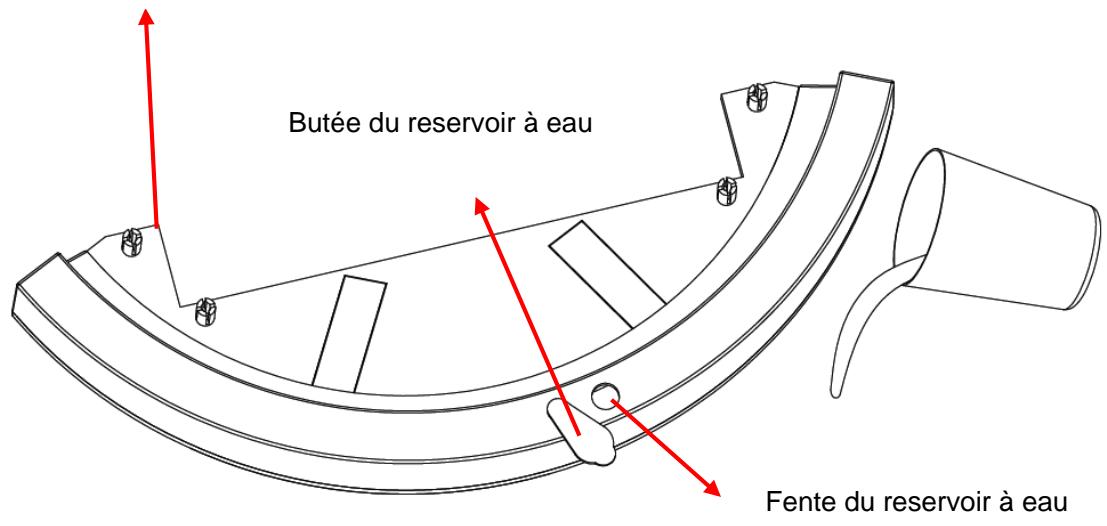

Utilisation du réservoir d'eau

1. Versez l'eau dans le réservoir à eau, puis refermez avec le bouchon du réservoir (vérifiez que l'eau ne fuie pas), reportez-vous à l'Illustration 4-1
2. Tenez la serpillère contre le réservoir d'eau dans la bonne position, puis repliez la serpillère de chaque côté de manière uniforme, reportez-vous à l'Illustration 4-2.
3. Alignez les quatre quatre colonnes fixes du réservoir avec les fentes de la partie centrale et du bac à poussière ; appuyez légèrement sur le réservoir à eau en vous assurant qua butée du réservoir d'eau est correctement installée. Reportez-vous à l'Illustration 4-3.
4. Lorsque la réserve d'eau est terminée, extrayez le réservoir et remplissez-le de nouveau (attention: ne versez pas l'eau directement sans extraire le réservoir, cela pourrait inonder la partie centrale du système et endommager l'appareil et les composants électroniques).
5. Pour extraire le réservoir d'eau, attrapez les côtés droit et gauche du réservoir et ramenez-les vers vous en exerçant une légère pression, jusqu'à ce que le réservoir soit totalement extrait (ne tirez pas trop fort pour ne pas endommager l'appareil).

Attention:

1. Retirez le réservoir lorsque le robot est en charge ou en veille. Si vous laissez le réservoir à eau trop longtemps dans l'appareil, l'eau à l'intérieur du bac pourrait fuir et endommager le sol.

2. La serpillère sert exclusivement à nettoyer les sols les durs et sales ; retirez-la lorsque vous nettoyez des tapis.

Colonne fixe du reservoir à eau

Butée du reservoir à eau Fente du reservoir à eau

Autocollant Fuite d'eau serpillère

1. Capacité de 200 ml d'eau, distribution régulière de l'eau, approvisionnement automatique, tissu haute densité, bonne absorption.
2. Retirez le réservoir d'eau de la base du robot et remplissez-le d'eau.

Mouillez le sol, puis essuyez

Capacité du réservoir élevée, distribution régulière de l'eau, approvisionnement automatique

Sac à poussière de qualité supérieure, antibactérien et au design profilé, capable d'aborder les fines particulières de poussière; facile à remplacer. Efficacité d'un sac traditionnel: 78% Sacs Fagor: 98%; des résultats impressionnants

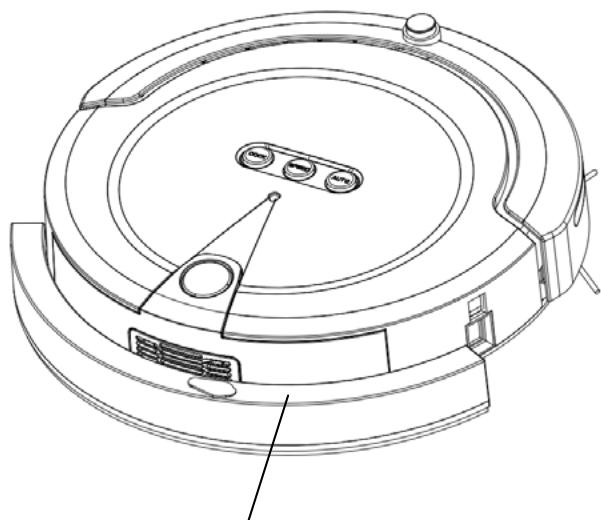

Soyez attentif lorsque vous utilisez le réservoir d'eau

Lorsque le robot est en vieille ou en charge, vous devez retirer le réservoir d'eau afin d'empêcher l'eau de se déverser sur votre sol en bois.

Nettoyage et entretien du robot

Désassemblage et assemblage du sac à poussière

La poussière, la saleté et les cheveux/poils sont récupérés par le sac à poussière. veuillez le vider régulièrement, pour ne pas encombrer le robot.

1. Retirez le bac à poussière en enclenchant le bouton situé sur la partie supérieure du couvercle au moyen de vos pouces; et maintenez le reste avec vos doigts; se reporter à la rubrique P3-1.
2. Retirez délicatement le bac à poussière; reportez-vous à la rubrique P3-2.
3. Remettez en place le bac à poussière en le poussant légèrement mais avec fermeté; se reporter à la rubrique P3-3.

Vérifiez que le bac tient bien en place après avoir nettoyé le robot.

Nettoyage du bac à poussière

1. Ouvrez le bac à poussière, puis retirez les saletés; se reporter à la rubrique P3-4.
2. Nettoyez ensuite le bac à poussière et le filtre avec la brosse prévue à cet effet; se reporter à la rubrique P3-5.

Le nettoyage à l'eau n'est pas autorisé.

Nettoyage du filtre

Désassemblage et nettoyage :

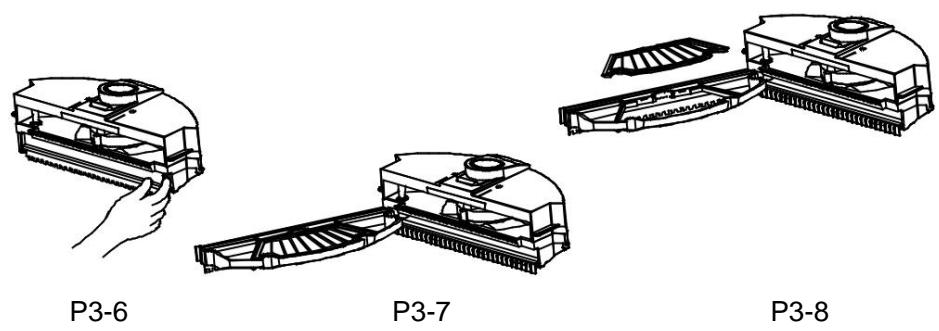

1. Tirez sur la boucle située du côté droit du filtre (avec la main-se reporter à la rubrique P3-6), puis délogez le clip du bac à poussière, servant à le maintenir en place;
   se reporter à la rubrique P3-7.
2. Tirez le filtre vers le haut; se reporter à la rubrique P3-8.
3. Vous pouvez nettoyer le filtre et l'éponge avec de l'eau, mais pensez à bien les sécher avant de les réinstaller. Il est en général recommandé de les nettoyer tous les 5 jours.

Assemblage

1. Entrée Insérez le filtre dans son logement, puis remettez le clip de maintien du bac à poussière dans sa position d'origine.

Désassemblage de la brosse latérale

1. Relâchez la vis de maintien de la brosse latérale au moyen d'un tournevis, puis tirez la brosse vers vous; se reporter à la rubrique P3-9.
2. Assemblage : Installez la brosse latérale sur l'axe hexagonal, puis resserrez la vis; se reporter à la rubrique P3-10.

Nettoyage de la brosse principale

1. Désassemblage la brosse principale

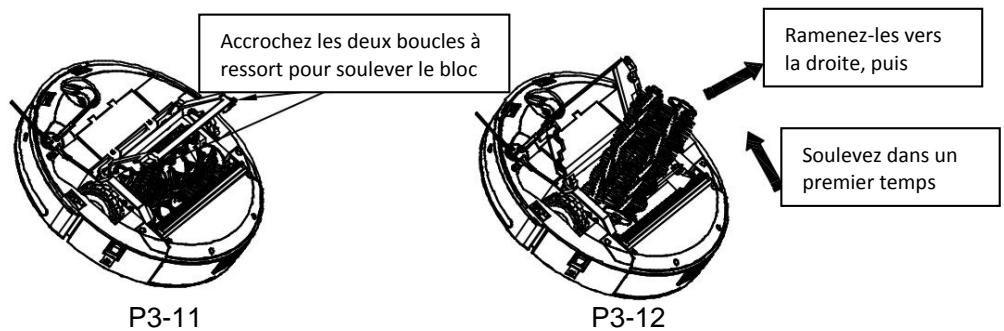

1. Accrochez les deux boucles à ressort situées des deux côtés de la brosse principale puis soulevez le couvercle; se reporter à la rubrique P3-11.

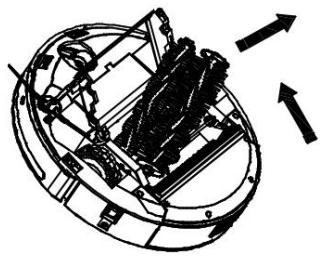

2. Soulevez le côté droit de la brosse principal, puis extrayez-la hors de son logement, en la tirant vers la droite.

Retirez les deux brosses, chacune à leur tour; se reporter à la rubrique P3-12.

Accrochez les deux boucles à ressort pour soulever le bloc P3-11 Ramenez-les vers la droite, puis P3-12 Soulevez dans un premier temps

2. Assemblage la brosse principale

1. Maintenez la brosse en position et soulevez légèrement le côté quadrangulaire de l'axe; se reporter à la rubrique P3-13.

2. Insérez le côté quadrangulaire de l'axe dans le côté gauche du couvercle supérieur, poussez la brosse délicatement vers l'avant, puis appuyez sur le côté droit de l'axe afin de le remettre dans sa position d'origine; comme cela est expliqué dans la rubrique se reporter à la rubrique P3-14.

3. Fermez le couvercle et serrez la boucle.

Côté quadrangulaire gauche
P3-13

3. Nettoyage de la brosse principale

1. Délogez les cheveux/poils/poussière de la brosse et de la bouche d'aspiration, pour un nettoyage plus efficace.

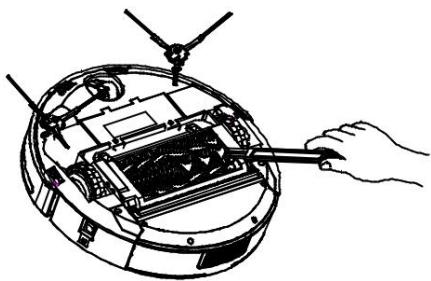

2. Nettoyez la poussière et les saletés au moyen de la brosse prévue à cet effet ; se reporter à la rubrique P3-15.
3. Faites tourner délicatement la brosse principale pour retirer les cheveux et les fils.

4. Nettoyage du capteur

1. Nettoyez le capteur avec un coton-tige et un tissu doux.

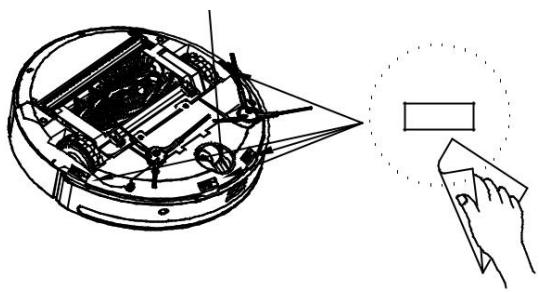

2. Détection des murs à l'avant du robot, lorsque le capteur se trouve en bas du robot; se reporter à la rubrique P3-16.

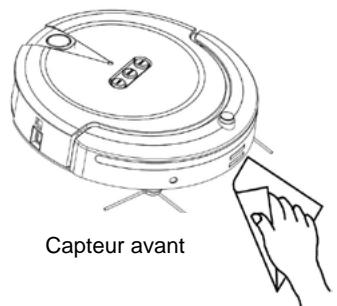

Capteur avant

Capteur inférieur et roue universelle
P3-16

1. Merci de maintenir le capteur propre (entretien hebdomadaire) pour que le robot fonctionne au mieux de ses capacités.
2. Nettoyez la roue universelle régulièrement, pour que le robot fonctionne plus aisément.

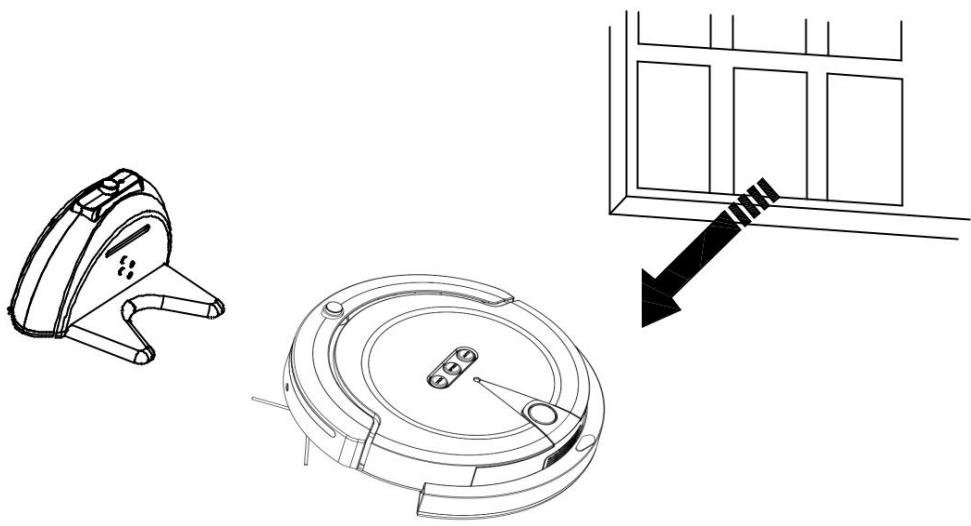

Rangement

Gardez le robot dans un endroit bien ventilé et sec

Caractéristiques du robot

Modèle	FG497
Dimensions	Diamètre : 320mm; Hauteur : 87mm
Poids	3Kg
Vitesse	20cm/Sec
Durée de charge	4-6 H
Durée de fonctionnement	2000mAh/ 90-120mins
Bruits	≤ 68DB
Entrée	24 V CC 1A
Tension nominale	26W
Température appliquée	-20°C---50°C

Merci de ne noter qu'aucune notice ne vous sera délivrée en cas de changement des fonctionnalités du robot.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive européenne 2002/96EC sur les déchets des équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire

l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leurs revendeurs concernant la démarche à suivre pour l'enlèvement de leur vieil appareil. Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil.

Danger :

Ne tentez jamais d'utiliser votre appareil, s'il présente des traces de dégradation ou si le cordon d'alimentation ou la prise est endommagée. Si le cordon d'alimentation est défectueux il est important de le faire remplacer auprès du service après-vente afin d'éliminer tout danger.

Seuls des personnes qualifiés et agréés sont autorisés à procéder aux travaux de réparation de votre appareil. Toute réparation non conforme aux normes risque d'augmenter sensiblement le niveau de risque pour l'utilisateur !

Les défauts découlant d'une manipulation non conforme, d'une dégradation intentionnelle ou d'une tentative de réparation pas des tiers annulent la garantie de l'appareil. Cela vaut aussi en cas d'usure normale des accessoires de l'appareil.

Important!

Nous vous recommandons de conserver l'emballage de votre appareil au moins pour toute la durée de sa garantie. La garantie ne s'applique pas sans l'emballage d'origine.

Garantie :

Votre appareil est garanti 1 an. La garantie ne couvre pas l'usure et la casse suite à une mauvaise utilisation de l'appareil. Seul le ticket de caisse et son emballage feront foi pour l'application de la garantie

TENIR HORS DE LA PORTEE DES ENFANTS.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

FAGOR

Distribué par EUROMENAGE

ZI Paris Nord II 120 Allée des Erables

93420 Villepinte France
