Fonction et méthode de travail Préparatifs pour la mise en service Fonctionnement Entretien et maintenance Caractéristiques techniques Éliminer l'appareil usé et l'accumulateur Service de dépannage Utilisation de l'App.
Cet appareil ne doit être utilisé que pour un usage domestique. Utiliser exclusivement le robot de nettoyage : – pour nettoyer des sols durs et des tapis à poils courts dans le ménage. Attention : Pour éviter toute éraflure sur les revêtements de sol particulièrement sensibles (tels par ex. que le marbre tendre), effectuer auparavant un essai à un endroit non exposé. Ne pas utiliser le robot de nettoyage pour nettoyer : – de revêtements de sol mouillés, – de salles de bain ou autres locaux humides, – d'escaliers, – de dessus de table et étagères, – de caves ou greniers, – d'entrepôts, bâtiments industriels, etc. – en plein air. Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.
Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage. Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Les batteries et les accumulateurs contiennent des substances ne devant pas être tout simplement jetées. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les batteries et les accumylatuers.
Il peut être éliminé par le biais des ordures ménagères normales si des substances interdites pour les ordures ménagères n'ont pas été aspirées. Instructions relatives aux ingrédients (REACH) Les informations actuelles relatives aux ingrédients se trouvent sous :
L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôler l’intégralité du matériel. S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.
N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil. Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)
– Avant la mise en route de l’appareil, lire les instructions de service et respecter tout particulièrement les consignes de sécurité. – Afin d'assurer un fonctionnement sans danger, observez les avertissements et consignes placés sur l'appareil. – En plus des consignes figurant dans ce mode d'emploi, les règles générales de sécurité et de prévention des accidents imposées par la loi doivent être respectées.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil. N'utiliser aucun produit moussant, pour vitres ou multiusage ! Ne jamais plonger l'appareil dans l'eau. Ne pas débrancher la fiche en tirant le câble d'alimentation. Ne pas faire passer le câble d'alimentation sur des arêtes vives et ne pas le coincer. Ne pas porter / transporter l'appareil par le câble d'alimentation.
Pour le fonctionnement, sortir / dérouler entièrement le câble d'alimentation de l'appareil. Utiliser et entreposer le chargeur uniquement dans des locaux secs Recommandations pour le chargement de la station de rechargement et du robot de nettoyage – Le dispositif de charge se trouvant sur la station est uniquement destiné à charger le robot de nettoyage. – Les accumulateurs du robot de nettoyage ne doivent être chargés que sur le dispositif de charge de la station. – Risque de court-circuit ! Tenir les objets conducteurs (tels que tournevis ou objet analogue) à l'écart des contacts de chargement.
– sans surveillance dans des pièces avec un feu allumé ou des charbons ardents dans une cheminée, – sans surveillance, avec des bougies allumées. Tenir les feuilles d'emballage hors de la portée d'enfants Risque d'asphyxie ! 몇 AVERTISSEMENT L’appareil ne doit jamais être utilisé par des enfants ni par des personnes non avisées. Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil.
Les enfants ne doivent pas jouer avec l'appareil. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 몇 PRÉCAUTION Mettre l'appareil hors circuit et débrancher la fiche secteur avant toute opération de nettoyage/maintenance. ATTENTION Conserver l'appareil à l'abri des intempéries, de l'humidité et des sources de chaleur. Plage de températures d'utilisation : 5 - 40 °C Autres dangers DANGER Risque d'explosion ! Il est interdit d’utiliser l’appareil dans des domaines présentant des risques d’explosion. Ne pas aspirer de gaz, liquides et poussières explosifs ou inflammables !
Ne pas se tenir ou s'assoir sur la station ou le robot de nettoyage. Risque de trébuchement dû aux allées et venues du robot de nettoyage. En heurtant des obstacles, le robot de nettoyage risque de faire tomber des objets (même ceux se trouvant sur des tables ou des petits meubles). Le robot de nettoyage risque de s’accrocher dans des câbles de téléphone, des câbles électriques, des nappes de table, des fils, des ceintures etc. et provoquer la chute d'objets.
DANGER Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle. 몇 AVERTISSEMENT Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle. 몇 PRÉCAUTION Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères. ATTENTION Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.
Ne pas plonger la batterie dans l'eau.
1 Station 2 Raccordement de fiche secteur 3 Partie inférieure de la station 4 Contacts de charge 5 Récipient collecteur 6 Ventilation 7 Interrupteur d’appareil 8 Capteurs de sol Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage. Étendue de livraison RC 3
L'appareil se compose de deux unités ; une station et un robot de nettoyage fonctionnant sur batterie.
Le robot de nettoyage mobile puise son énergie dans la batterie intégrée. Un chargement de la batterie fournit une autonomie de 120 minutes au robot de nettoyage. Si la charge de la batterie baisse, il recherche automatiquement une station afin de s'y recharger. Si la recherche dure trop longtemps, le groupe de nettoyage se désactive afin d'économiser de l'énergie lors de la recherche. Le robot de nettoyage se déplace systématiquement. Grâce au capteur laser de caméra, il scanne la pièce et la nettoie pas à pas. Il évite les obstacles. La construction plate du robot de nettoyage lui permet de nettoyer même sous des meubles tels que des lit, divan et armoire. Le robot de nettoyage est doté de capteurs de basculement fiables qui détectent les escaliers et les marches et permettent d'éviter les chutes.
La batterie du robot de nettoyage est chargée dans la station. Remarque Si le robot de nettoyage commence à nettoyer à partir de la station, il revient à cette dernière si la charge est insuffisante. Dès que la charge et terminée, le robot quitte automatiquement la station et poursuit le nettoyage. Lorsque le robot de nettoyage a terminé de nettoyer, il revient également à la station de nettoyage pour y être rechargé.
Premium Mise en place de la batterie dans le compartiment à batterie Figure : Raccorder le connecteur de câble de la batterie à celui du compartiment à batterie. Enfoncer simultanément le verrouillage de la batterie vers l'intérieur dans le sens de la flèche et enclencher la batterie dans son compartiment.
Figure : Visser et bloquer les vis de la brosse latérale.
Figure : Enfoncer la partie supérieure de la station sur la base jusqu'à ce qu'elle s'enclenche.
Choisir l'emplacement de la station de sorte que le robot de nettoyage l'atteigne sans difficulté. Figure : Nettoyer les surfaces d'appui avant d'installer la station. Installer la station de sorte qu'aucun obstacle se trouve à 1 m devant elle et à 0,5 m sur les côtés. Installer la station à plat.
Des obstacles peuvent par exemple être :
Lorsque le cycle de charge est terminé En mode stand-by, allumé pendant 3 minutes, puis s'éteint
Attacher les câbles, cordons ou rideaux qui pendent, afin d'éviter qu'ils ne soient attrapés. S'assurer que la batterie est complètement chargée lorsque l'appareil est stocké pendant plus de 4 mois, et retirer la batterie de l'appareil. Pendant le nettoyage d'une pièce, veiller à ce que toutes les portes soient fermées. En nettoyant un étage, veiller à ce que le robot de nettoyage ne puisse pas passer derrière des portes.

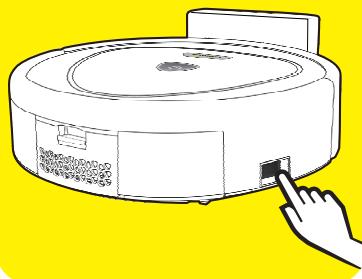

Figure : Brancher la prise du chargeur dans le raccord de la station. Brancher le câble d’alimentation dans une prise de courant adaptée. Figure : Mettre le robot de nettoyage en marche. Le robot de nettoyage émet un signal acoustique. Le voyant clignote pendant environ 15 s, puis reste allumé. Le robot de nettoyage se trouve en stand-by. Figure : Poser le robot de nettoyage sur le sol, devant la station. Pousser le robot de nettoyage précautionneusement sur la station de charge. Le cycle de charge commence par un signal acoustique. Actionner la touche Start pour mettre le robot de nettoyage sous tension. Remarque: Ne pas modifier la position de la station de charge lorsque le robot de nettoyage l'a quittée. Le robot de nettoyage ne la retrouve sinon pas.
Actionner la touche AUTO lorsque le robot de nettoyage est en mode Stand-by. Le robot de nettoyage commence la course de nettoyage. Mode charge Maintenir la touche AUTO appuyée pendant deux secondes lorsque le robot est en stand-by en dehors de la station. La robot de nettoyage passe en mode charge et retourne à la station. Remarque: Pendant la course de nettoyage, le robot de nettoyage retourne automatiquement à la station si la charge de la batterie est trop faible. Arrêt du robot de nettoyage Actionner la touche AUTO pour stopper l'action actuelle du robot de nettoyage. Le robot de nettoyage passe en mode stand-by. Remarque: Si aucune action ne s'est produite pendant 3 minutes en mode stand-by, le robot passe en mode de repos et le voyant de contrôle s'éteint. Réveil du robot de nettoyage Actionner la touche AUTO pour réveiller le robot de nettoyage du mode de repos.
Le robot de nettoyage possède deux programmes de vitesse. Programmes de déplacement du robot de nettoyage 1
Actionner l'interrupteur principal pour mettre le robot de nettoyage hors tension. Remarque : Si le robot de nettoyage ne doit pas être utilisé pendant une période prolongée, charger complètement la batterie auparavant (voir le chapitre « Mise en service ». Retirer la batterie chargée (voir le chapitre « Démontage de la batterie » et la stocker dans un endroit frais et sec.
DANGER Mettre la station et le robot de nettoyage hors circuit avant d’effectuer toute opération de maintenance !
Retirer la vis en utilisant un tournevis. Sortir la brosse latérale de la fixation. Retirer les fils et les cheveux enroulés. Nettoyage des capteurs Figure : Nettoyer régulièrement les capteurs avec un chiffon doux. Extraction de la batterie hors du compartiment à batterie Figure : Enfoncer simultanément le verrouillage de la batterie vers l'intérieur dans le sens de la flèche et extraire la batterie hors de son compartiment. Débrancher le connecteur de câble de la batterie de celui du compartiment à batterie.
Nettoyer la circonférence de roulement des roues, si elle est encrassée. Les particules de saletés (telles que le sable, etc. par ex.) peuvent s'incruster à la surface de roulement et abimer les sols lisses et sensibles. Nettoyage du collecteur d'impuretés
Nettoyer le filtre Démonter le collecteur d'impuretés (voir la description précédente). Figure : Pousser le bouton de déverrouillage sur la soufflerie. La soufflerie est éjectée. Figure : Sortir le filtre. Nettoyer le filtre à l'aide de la brosse fournie. Démontage/nettoyage des rouleaux de nettoyage Démontage des rouleaux de nettoyage Figure : Enfoncer le tenon de verrouillage de la fixation des rouleaux de nettoyage dans le sens de la flèche. Ouvrir le clapet de la fixation et la grille de protection. Sortir tout d'abord les brosses en caoutchouc, puis la brosse-rouleau. Figure : Découper les fils et les cheveux avec un ciseau. Retirer les fils et les cheveux enroulés. Nettoyage des rouleaux de nettoyage Nettoyer régulièrement les rouleaux de nettoyage avec une brosse.
DANGER Ne pas ouvrir l'accumulateur, Risque de courtcircuit ! Il est en outre possible que des vapeurs irritantes ou des fluides agressifs s'en échappent. Ne pas soumettre l'accumulateur à un fort rayonnement du soleil, à la chaleur ainsi qu'au feu, il existe un risque d'explosion.
Robot de nettoyage bloqué
Le remettre sur le sol et l'enclencher. Libérer le robot de nettoyage.
Le remettre sur le sol et l'enclencher.
Le collecteur d'impuretés n'est pas Mettre le robot de nettoyage hors tension collecteur d'impuretés. ou est mal inséré. et mettre le collecteur d'impuretés en place correctement. Le remettre sur le sol et l'enclencher.
Placer le robot de nettoyage sur une sursol. sur un obstacle ou la roue avant n'a face plane. pas de contact avec le sol.
Remettre le logiciel à jour, s'assurer que le robot de nettoyage est bien placé sur la station et que la connexion Internet est stable.
Vérifier l'état d'encrassement des capteurs de sol et les nettoyer si nécessaire.
Le robot de nettoyage peut être également piloté via une App. L'App est disponible ici en téléchargement :
