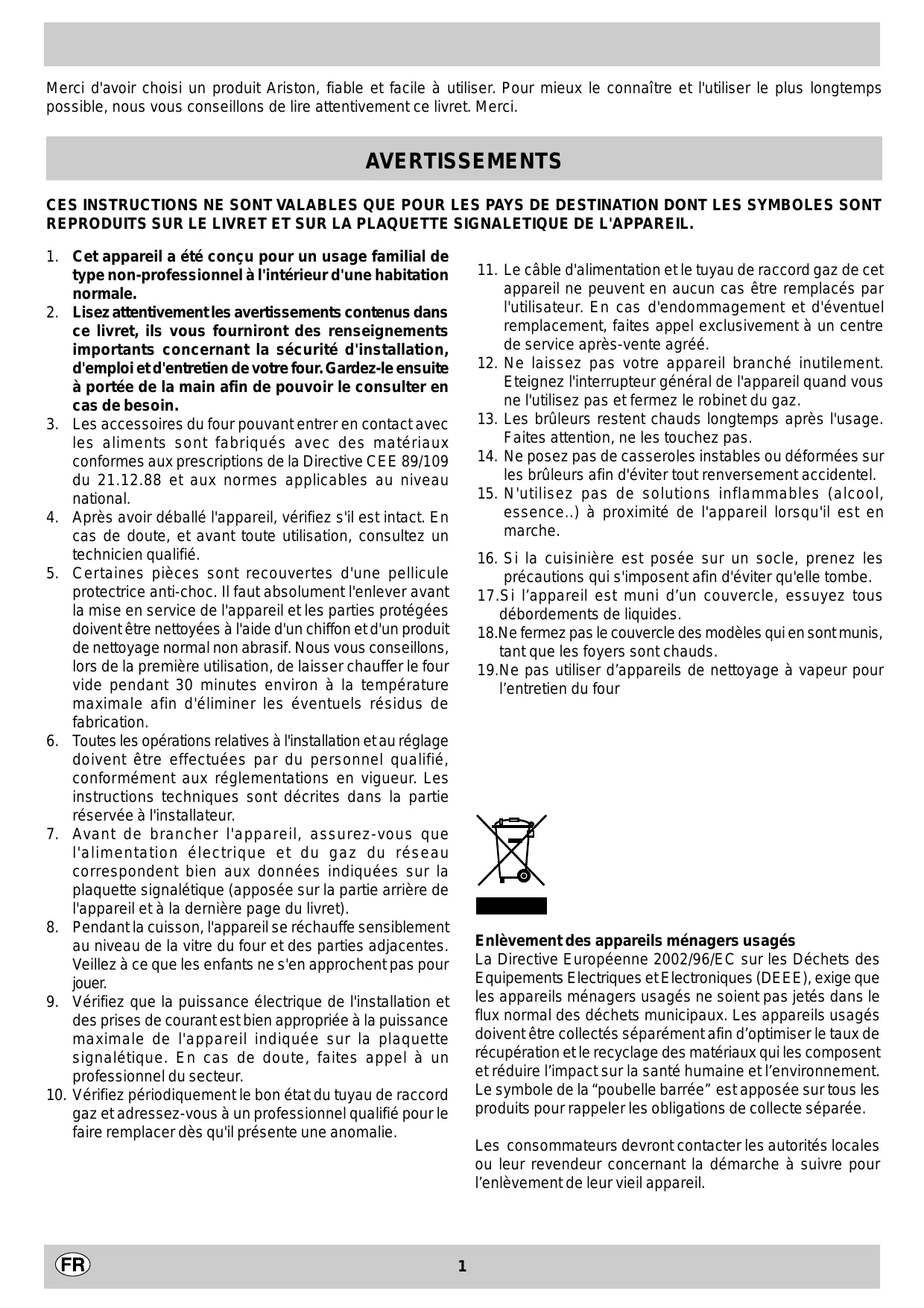

1. Cet appareil a été conçu pour un usage familial de type non-professionnel à l'intérieur d'une habitation normale. 2. Lisez attentivement les avertissements contenus dans ce livret, ils vous fourniront des renseignements importants concernant la sécurité d'installation, d'emploi et d'entretien de votre four. Gardez-le ensuite à portée de la main afin de pouvoir le consulter en cas de besoin. 3. Les accessoires du four pouvant entrer en contact avec les aliments sont fabriqués avec des matériaux conformes aux prescriptions de la Directive CEE 89/109 du 21.12.88 et aux normes applicables au niveau national. 4. Après avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, et avant toute utilisation, consultez un technicien qualifié. 5. Certaines pièces sont recouvertes d'une pellicule protectrice anti-choc. Il faut absolument l'enlever avant la mise en service de l'appareil et les parties protégées doivent être nettoyées à l'aide d'un chiffon et d'un produit de nettoyage normal non abrasif. Nous vous conseillons, lors de la première utilisation, de laisser chauffer le four vide pendant 30 minutes environ à la température maximale afin d'éliminer les éventuels résidus de fabrication. 6. Toutes les opérations relatives à l'installation et au réglage doivent être effectuées par du personnel qualifié, conformément aux réglementations en vigueur. Les instructions techniques sont décrites dans la partie réservée à l'installateur. 7. Avant de brancher l'appareil, assurez-vous que l'alimentation électrique et du gaz du réseau correspondent bien aux données indiquées sur la plaquette signalétique (apposée sur la partie arrière de l'appareil et à la dernière page du livret). 8. Pendant la cuisson, l'appareil se réchauffe sensiblement au niveau de la vitre du four et des parties adjacentes. Veillez à ce que les enfants ne s'en approchent pas pour jouer. 9. Vérifiez que la puissance électrique de l'installation et des prises de courant est bien appropriée à la puissance maximale de l'appareil indiquée sur la plaquette signalétique. En cas de doute, faites appel à un professionnel du secteur. 10. Vérifiez périodiquement le bon état du tuyau de raccord gaz et adressez-vous à un professionnel qualifié pour le faire remplacer dès qu'il présente une anomalie.
12. Ne laissez pas votre appareil branché inutilement. Eteignez l'interrupteur général de l'appareil quand vous ne l'utilisez pas et fermez le robinet du gaz. 13. Les brûleurs restent chauds longtemps après l'usage. Faites attention, ne les touchez pas. 14. Ne posez pas de casseroles instables ou déformées sur les brûleurs afin d'éviter tout renversement accidentel. 15. N'utilisez pas de solutions inflammables (alcool, essence..) à proximité de l'appareil lorsqu'il est en marche. 16. Si la cuisinière est posée sur un socle, prenez les précautions qui s'imposent afin d'éviter qu'elle tombe. 17.Si l’appareil est muni d’un couvercle, essuyez tous débordements de liquides. 18.Ne fermez pas le couvercle des modèles qui en sont munis, tant que les foyers sont chauds. 19.Ne pas utiliser d’appareils de nettoyage à vapeur pour l’entretien du four
La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

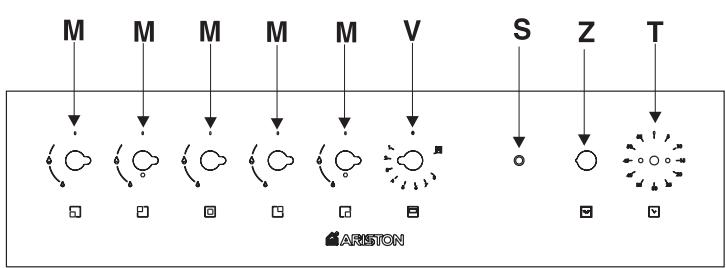

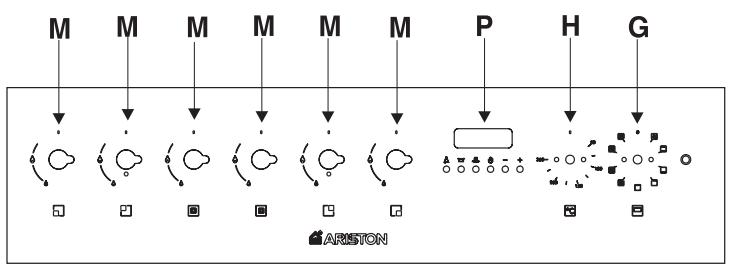

Grilles support de casseroles Programmateur Voyant de fonctionnement d'un élément chauffant électrique Sur le bandeau de commandes, les symboles suivants sont reproduits autour de chaque manette "M" ou bien directement sur les manettes : Robinet
• appuyez à fond sur la manette pour actionner l'allumage automatique du gaz; • maintenez la manette poussée pendant 6 secondes environ avec la flamme allumée afin de permettre le réchauffement du thermocouple de sécurité; • relâchez la manette et assurez-vous que l'allumage s'est bien fait de manière stable. Dans le cas contraire, renouvelez l'opération. Tournez la manette vers le symbole de la petite flamme pour obtenir la puissance minimale. Il est possible de régler la hauteur de la flamme en variant la position de la manette entre les positions "grande flamme" et "petite flamme".
Le brûleur à "deux flammes indépendantes" Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximal permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minima. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre manette de commande : la manette caractérisée par le symbole l'anneau intérieur ; lla manette caractérisée par le symbole neau extérieur .
• N'actionnez pas le dispositif d'allumage automatique pendant plus de 15 secondes consécutives. • Dans certains cas, les problèmes d'allumage peuvent être dus à la présence d'air à l'intérieur de la canalisation du gaz. • Si la flamme d'un des brûleurs s'éteint accidentellement, le gaz continue à s'échapper pendant quelques instants avant l'intervention du dispositif de sécurité. Fermez la manette de commande et attendez, par sécurité, au moins 1 minute avant de renouveler l'allumage pour permettre à la fuite de gaz de se dissiper dans l'air. • Lorsque le plan de cuisson n'est pas utilisé, contrôlez si les manettes sont bien sur la position de fermeture " ". Il est conseillé, en outre, de fermer le robinet de barrage principal de la canalisation d'alimentation du gaz.
Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maxima Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette. Le brûleur étant équipé d'un dispositif de sécurité de flamme "F", appuyez pendant au moins 6 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.
Afin d'obtenir un rendement optimal des brûleurs, choisissez un brûleur approprié au diamètre du récipient à utiliser. Réglez la couronne de flammes pour qu'elle ne déborde pas le pourtour du récipient (voir tableau ci-après). Il est conseillé, en outre, de réduire la flamme dès qu'un liquide commence à bouillir, juste ce qu'il faut pour maintenir l'ébullition.
Pour obtenir un meilleur rendement, n'oubliez pas: Vous pouvez utiliser n'importe quel type de casserole sur les brûleurs. A condition que leur fond soit parfaitement plat.

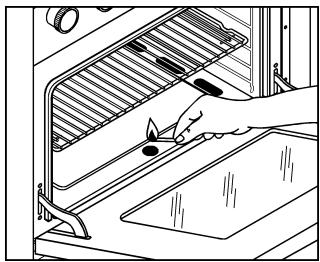

• Ouvrez la porte du four; • appuyez sur la manette du thermostat "V" (repérable au symbole ) et amenez-la en face du maximum; continuez à appuyer à fond. En cas de panne de courant, approchez une allumette du trou central situé au fond du four (voir fig.3);

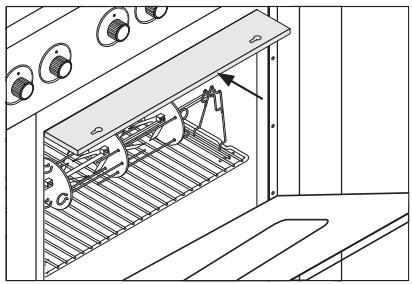

ATTENTION: quand le gril est branché, les parties accessibles peuvent devenir très chaudes. Gardez les enfants à bonne distance. Eclairage four Pour allumer la lampe du four à gaz, appuyez sur la touche "Z" repérable au symbole
• attendez 10-12 minutes avant d'enfourner vos plats pour avoir un préchauffage suffisant; • sélectionnez la température adéquate en amenant la manette du thermostat en face de l'une des positions numérotées de 1 à 8 selon le tableau suivant: Position manette

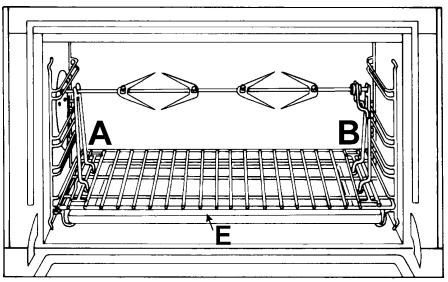

Dès que la durée établie est échue, une sonnerie retentit (le four reste branché). Il est conseillé de faire faire un tour complet à la manette avant de la ramener en face de la durée choisie, même si cette dernière est inférieure à 60 minutes. Tournebroche Cet accessoire n'est à utiliser que lors de cuissons au gril. Procédez comme suit: enfilez la viande sur la broche transversale, dans le sens de la longueur et bloquez-la à l'aide des fourches réglables (fig.5a). Introduisez les supports “A” et “B” (fig.5b) dans les trous prévus sur la lèchefrite “E”, posez la gorge de la tige dans le logement “C” et placez la grille sur le premier gradin du bas; glissez à présent la tige dans le trou du tournebroche, en amenant la gorge en avant jusqu'au logement “D”. Branchez le gril et le tournebroche en amenant la manette du thermostat "G" sur la position repérable au symbole .
Fermez la manette de commande et attendez au moins 1 minute avant d'essayer de rallumer, vous permettrez ainsi au gaz qui s'est échappé de se volatiliser sans danger. Fonctionnement du gril électrique Pour vos cuissons au gril, tournez la manette de commande du four dans le sens des aiguilles d'une montre jusqu'à ; le voyant lumineux "S" s'allumera lui aussi. la position
Ce voyant indique que le four est en train de chauffer et il s’éteint dès que le four atteint la température sélectionnée au moyen du bouton. A présent, le voyant s’allume et s’éteint alternativement, il indique ainsi que le thermostat marche correctement pour garder la température du four constante.
(chaleur dessus+dessous). Avant d'enfourner vos plats, sur un seul niveau de préférence, attendez que le four ait atteint la température sélectionnée. Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée en tournant la manette du thermostat. Une fois que le temps programmé s'est écoulé, un avertisseur sonore retentit et le four s'éteint. Une fois la cuisson terminée, ramenez les manettes à leur position de départ " ".
• Dans la fonction (chaleur tournante) c'est l'air chauffé par une résistance et brassé par un ventilateur à l'intérieur du four qui assure la cuisson. La montée en température du four est extrêmement rapide, vous pouvez ainsi enfourner vos plats dès allumage du four. Vous pouvez aussi cuire sur deux niveaux en même temps.
Le système de refroidissement de ces modèles ne se met en marche que quand le four est chaud.
, n'utilise aucun élément chauffant mais uniquement la lampe du four et la ventilation. • La cuisson au gril exige une puissance de chauffe très élevée qui permet de saisir immédiatement les aliments en surface; elle est donc conseillée pour la viande dont le coeur doit rester tendre. Pour vos cuisson au gril, amenez la manette du sélecteur ''G'' en face de l'une des positions
être effectué en un ou plusieurs cycles.
En fin de cuisson, un signal acoustique retentit; pour l'interrompre, appuyez sur une touche quelconque sauf sur - et +..
+ : sélection temps en avant
En ne programmant que la durée (points 1 et 2 du paragraphe "Départ de cuisson différé avec durée établie") la cuisson démarre aussitôt.
Après raccordement à la ligne ou après une coupure de courant, l'afficheur clignote sur: 0.00 • Appuyez simultanément sur les touches puis, (dans les 4 secondes suivantes), remettez l'heure exacte à l'aide des touches - et +. La touche + sert à augmenter le temps. La touche - sert à diminuer le temps. Des mises à l'heure éventuelles peuvent être effectuées de deux façons différentes: 1. Refaire complètement les opérations susmentionnées 2. Appuyer sur la touche puis, à l'aide des touches - et +, mettre à l'heure.
Appuyez sur la touche le temps à
Après la sélection de l'heure, le programmateur va automatiquement sur la position manuelle. Note: Appuyez sur la touche pour rétablir le fonctionnement manuel après chaque cuisson "Automatique".
1. Tournez les manettes de commande du four sur la température désirée (exemple: four statique, 200°C) 2. Appuyez sur la touche puis, (dans les 4 secondes qui suivent) programmez à l'aide des touches - et + la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de:
- et +) et le symbole s'éteint. Correction effacement des données • les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche - o +. • En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. • En cas de fonctionnement programmé, l'appareil n'accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l'appareil.
3. Appuyez sur la touche puis, sur les touches - et + jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures
Après avoir choisi et confirmé les sélections de l'horloge, vous pouvez régler le volume du signal acoustique à l'aide de la touche - .
Pour assurer la longévité de votre four, il est indispensable d’effectuer fréquemment un nettoyage général et soigné, en tenant compte des conseils suivants.
Plan de cuisson: • Les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible. Vérifiez qu’aucun orifice de sortie du gaz ne soit obstrué. Il faudra ensuite les essuyer soigneusement avant de les réutiliser. • Nettoyer régulièrement l’extrémité des bougies d’allumage automatique du plan de cuisson. Graissage des robinets Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors procéder à son nettoyage interne et remettre de la graisse. Cette opération doit être effectuée par un technicien agréé par le fabricant.
Le nettoyage de la surface doit être effectué avec de l'eau chaude et du détergent liquide non abrasif puis la rinçer et la sècher. Intérieur du four:(présente uniquement sur certains modèles) • L'intérieur du four est revêtu d'un émail microporeux spécial autonettoyante qui, à une température normale comprise entre 200 et 300 °C, oxyde et élimine complètement pendant la cuisson toutes les projections de graisse. Le nettoyage est ainsi extrèmement simplifié: il suffit de passer régulièrement après chaque cuisson, un chiffon humide sur les surfaces du four pour enlever la mini couche de poussière qui peut s'y être déposée au cours de la cuisson. Les surfaces garderont ainsi intacte leur propriété autonettoyante. • Au cours de la cuisson, s'il y a eu des débordements de liquide ou si la graisse n'a pas été complètement éliminée (par exemple cuisson au grilloir au cours de laquelle la température n'est pas suffisante pour que l'émail autonettoyant agisse complètement), il est conseillé de faire fonctionner le four à vide à la température maximum afin d'éliminer complètement tous les résidus graisseux. • Si cette opération ne devait pas éliminer complètement la saleté, présente en quantité excessive, probablement parce que les règles d’entretien susmentionnées n’ont pas été respectées, effectuer le nettoyage minutieux des surfaces avec de l’eau chaude et un chiffon humide (sans utiliser aucun type de produits détergents), puis rincer et essuyer soigneusement • Ne jamais enlever éventuelles incrustations en utilisant des objets pointus qui pourraient griffer le revêtement autonettoyante. • Si les surfaces autonettoyantes à l'intérieur du four étaient endommagées ou rendues inutilisables, à cause d'une mauvaise utilisation ou après plusieurs années d'utilisation, il est possible de commander un kit de panneaux autonettoyantes pour revêter l'intérieur du four. Pour le commander, s'adresser au notre service après vente.
(fig. 6) ; • Fermez à présent partiellement la porte et soulevez-la en dégageant les crochets “A” comme illustré figure 7. Pour remonter la porte : • Tenez la porte en position verticale, introduisez les 2 crochets “A” dans les fentes ; • Vérifiez que l’encoche “D” soit bien insérée sur le bord de la fente (déplacez légèrement la porte en avant et en arrière) ; • Porte complètement ouverte, décrochez les 2 leviers “B” vers le bas, puis fermez la porte. Remplacement de la lampe d'éclairage du four Assurez vous que l'appareil soit bien débranché électriquement. Dèvissez la calotte de protection en verre située à l'interieur du four. Dévissez la lampe et remplacez-la par une lampe appropriée résistante aux températures élevées (300°C) ayant les caractéristiques suivantes: Tension 230 V Puissance 15 W Culot E 14
• Effectuer le nettoyage seulement lorsque le four est froid. • La surface en acier inox et surtout les zones comportant les symboles sérigraphiés ne doivent pas être nettoyées avec des détergent abrasifs; utiliser de préférence uniquement un chiffon humide avec de l'eau tiède et du liquide vaisselle. L'acier inox peut rester taché s'il est en contact prolongé avec de l'eau calcaire ou un détergent agressif. Il est donc nécessaire de rinçer abondamment la surface après le nettoyage. Important: le nettoyage doit être effectué dans le sens horizontale (sens du dessin de l'acier). • Après le nettoyage il est possible de traiter l'inox pour rendre à la surface sa brillance: utiliser exclusivement un produit spécifique pour l'acier inox. Avertissement: ne pas utiliser de poudre abrasive, de 7
Cuisson au four STATIQUE Mets
Pâte brisée avec farce humide Pâte brisée avec farce sèche * Avec pâte à levage naturel Petits gâteaux
* Soufflés sucrés et salés * Pizza et chaussons Croque-monsieur
Les temps indiqués se référent à la cuisson sur un seul niveau; pour plusieurs niveaux, augmentez le temps de cuisson de 5-10 minutes. Dans le cas de rôtis de viande de boeuf, veau, porc et dinde avec os ou roulés, augmentez le temps de cuisson de 20 minutes.
(réservé aux appareils de cuisson)

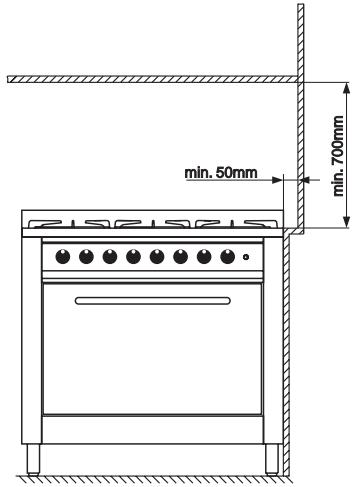

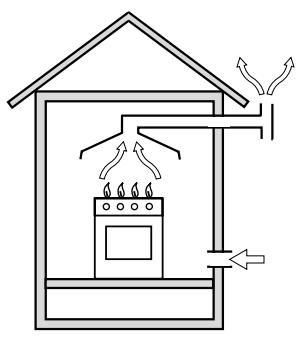

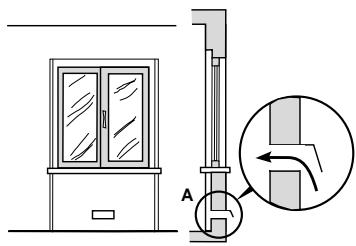

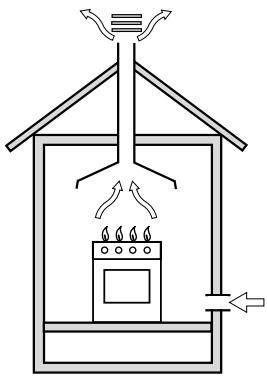

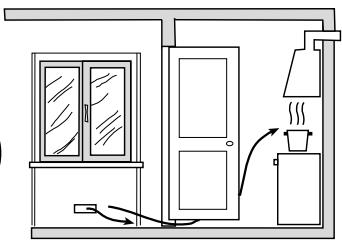

Il est indispensable que la pièce où l’appareil est installé dispose d'une quantité d’air égale à la quantité nécessaire pour une bonne combustion du gaz et l’aération de la pièce. L’afflux naturel de l’air doit se produire à travers des ouvertures permanentes réalisées dans les murs de la pièce qui donnent vers l’extérieur, ou bien des conduits de ventilation individuels ou collectifs ramifiés, conformes aux normes en vigueur. L’air de ventilation doit être prélevé directement de l’extérieur, dans une zone loin de sources de pollution. L’ouver ture d’aération devra avoir les caractéristiques suivantes (fig.11A): • avoir une section libre totale nette de passage de 6 cm² au moins pour chaque kW de débit thermique nominal de l’appareil, avec un minimum de 100 cm² (le débit thermique est indiqué sur la plaquette signalétique); • être réalisée de manière à ce que les bouches d’ouverture, aussi bien à l’intérieur qu’à l’extérieur du mur, ne puissent pas être obstruées; • être protégée par exemple par des grilles, treillis métallique, etc. de façon à ne pas réduire la section utile susmentionnée; • être située à une hauteur proche du niveau du sol.

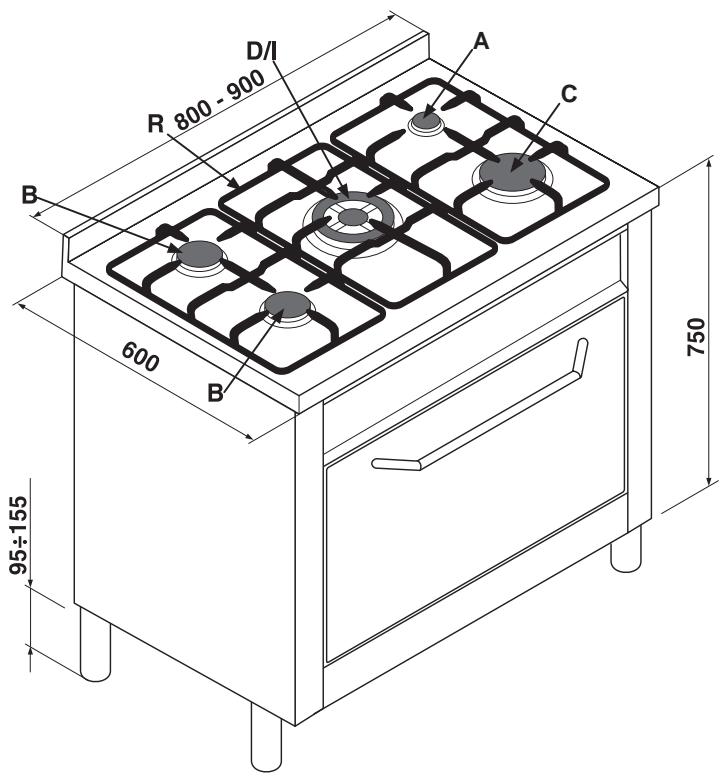

95÷155 mm de haut (fournis avec l'appareil) dans les trous prévus dans le bas de la cuisinière (fig.9). Ces pieds sont réglables au moyen de vis, ils permettent par conséquent de mettre la cuisinière à niveau en cas de besoin. Positionnement Cet appareil ne peut être installé et utilisé que dans un local toujours parfaitement aéré conformément aux normes en vigueur. Les conditions essentielles suivantes doivent être respectées: • L’appareil doit évacuer les produits de la combustion dans une hotte prévue à cet effet qui doit être raccordée à une cheminée, à un carneau ou directement à l’extérieur (fig.10). • Si l’installation de la hotte n’est pas possible, il est permis d’installer un électroventilateur, sur une fenêtre ou sur un mur donnant vers l’extérieur, qui devra être mis en marche en même temps que l'appareil.
Normes en vigueur. Si la cuisinière est installée dans des conditions de classe 2 sous-classe 1, il faut se raccorder au réseau gaz uniquement par tuyau métallique flexible conforme à la norme Normes en vigueur. Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés Eliminer le porte-tuyau installé sur l’appareil. Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. Utiliser exclusivement des tuyaux conformes à la Normes en vigueur et des joints d’étanchéité conformes à la Normes en vigueur. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long Vérification de l’étanchéité Important : une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Après raccordement, assurez-vous que le tuyau métallique flexible ne soit ni placé contre des parties mobiles ni écrasé.
Ne raccordez l’appareil à la tuyauterie ou à la bouteille de gaz conformément aux Normes en vigueur qu’après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Si nécessaire, effectuer les opérations décrites dans le paragraphe “Adaptation aux différents types de gaz”. Certains modèles prévoient l’alimentation de gaz tant à droite qu’à gauche, selon les cas; pour changer le raccordement, il faut invertir le porte-tuyau avec le bouchon de fermeture et remplacer le joint d’étanchéité (fourni avec l’appareil). En cas de fonctionnement au gaz liquide en bouteille, utilisez des régulateurs de pression conformes aux Normes UNI-CIG 7432. Important : pour un fonctionnement en toute sécurité, pour un emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier que la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”.
A la fin du travail, assurez-vous que l'étanchéité du raccordement gaz soit parfaite en utilisant de l'eau savonneuse (n'utilisez jamais une flamme!). Assurez-vous que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés. Adaptation aux différents types de gaz (Instructions pour le plan) Pour adapter l'appareil à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur la plaquette fixée sur le plan ou sur l'emballage) remplacez les injecteurs de tous les brûleurs en procédant comme suit : • enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement. • dévissez les injecteurs (fig. 13) à l'aide d'une clé à tube de 7 mm. et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs") remontez les différentes parties en effectuant les opérations dans le sens inverse. • en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans le kit des injecteur
Le raccordement doit être effectué au moyen d’un tuyau flexible pour gaz conforme aux caractéristiques indiquées dans les normes en vigueur. Le diamètre interne du tuyau à utiliser doit être de : - 8mm pour l’alimentation au gaz liquide; -13mm pour l’alimentation au gaz naturel. En cas notamment de montage de tuyaux flexibles, il faut se conformer aux prescriptions suivantes : • Aucune partie du tuyau ne doit être en contact, en aucun point, avec des températures supérieures à 50°C. • Sa longueur doit être inférieure à 1500 mm; • Le tuyau ne doit pas être soumis à traction ou torsion, en outre il ne doit pas présenter de chicanes trop étroites ou des étranglements; • Le tuyau ne doit pas être en contact avec des corps tranchants, des arêtes vives et il ne doit être ni écrasé ni placé contre des parties mobiles; • Le tuyau doit être placé de manière à pouvoir vérifier son état de conservation tout le long de son parcours; Vérifier que le tuyau soit bien installé aux deux extrémités et

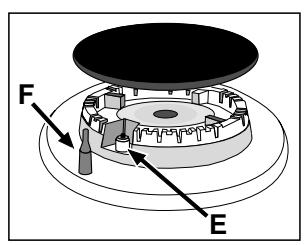

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir Fig. C et Fig. D); • dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). • remontez les différentes parties en effectuant les opérations dans le sens inverse. 10

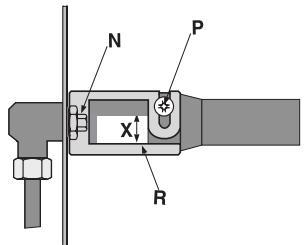

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire. Réglage des minima • Placer le robinet sur la position de minima; • enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à droite du robinet (fig.14) jusqu'à ce que vous obteniez une flamme régulière, utilisez un tournevis (en dévissant la vis le minima augmente, en la vissant il diminue). N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage. • Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur. • En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, réglez les brûleurs au minima et augmentez leur débit en agissant sur la vis de réglage. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.
• Ouvrez la porte du four (pour intervenir sur le brûleur du four, enlevez le fond); • dévissez les 2 vis qui supportent le brûleur du four, enlevezle et remplacez le injecteur "N" par le injecteur correspondant au nouveau type de gaz utilisé selon le tableau à pag 12. • remettez tous les composants en place, effectuez le réglage de l’air dans le brûleur et du débit minimal du robinet.
Pour les modèles dépourvus de fiche, montez sur le câble une fiche appropriée à la charge indiquée sur la plaquette signalétique et branchez-la dans une prise de courant appropriée. Pour effectuer un branchement direct au réseau, il faut interposer entre l’appareil et le réseau un interrupteur à coupure omnipolaire, ayant au moins 3 mm d’ouverture entre les contacts, proportionnel à la charge et conforme aux normes en vigueur. Le conducteur de mise à la terre jaune/ vert ne doit pas être interrompu par l’interrupteur. Le câble d’alimentation doit être placé de façon à ce qu’il n’atteigne en aucun point une température dépassant de 50°C la température ambiante. Tous les appareils doivent être raccordés séparément. Ne pas utiliser de réducteurs, adaptateurs ou shunts qui pourraient entraîner des surchauffes ou brûlures. Avant d’effectuer le branchement, assurez-vous que: • la soupape de limitation et l’installation électrique domestique sont en mesure de supporter la charge de l’appareil (voir la plaquette signalétique); • l’installation d’alimentation est bien équipée d’une mise à la terre efficace conformément aux normes et aux dispositions des lois en vigueur; • la prise ou l’interrupteur omnipolaire sont aisément accessibles quand l’appareil est installé. NOTRE RESPONSABILITE NE SAURAIT ETRE ENGAGEE SI LES NORMES EN MATIERE DE REVENTION DES ACCIDENTS NE SONT PAS RESPECTEES. Remplacement du câble Utilisez un câble en caoutchouc du type H05VV-F ayant une section 3 x 1,5 mm². Le conducteur de mise à la terre jaune/ vert devra être plus long de 2÷3 cm par rapport aux autres conducteurs.
• Ouvrez la porte du four et enlevez le fond du four; • amenez la manette du four sur la position 8 (maximum) et allumez le brûleur; • fermez la porte et attendez 15 minutes environ; • amenez la manette sur la position 1 (minimum); • enlevez la manette pour pouvoir agir sur la vis de réglage située au-dessus ou à côté de la tige du thermostat; • Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position d’ouverture maximale à la position de ralenti à plusieurs reprises en fermant normalement la porte du four afin de vérifier qu’il n’y ait pas extinction du brûleur.
• il y a des courants d'air dans les environs du plan de cuisson • le minimum a bien été correctement réglé (Voir paragraphe "Réglage minimum").
Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts. Le brûleur ne s'allume pas ou la flamme n'est pas uniforme. Avez-vous contrôlé si: • les orifices de sortie du gaz ne sont pas par hasard bouchés. • les pièces amovibles composant le brûleur sont bien montées correctement. • il y a des courants d'air dans les environs du plan de cuisson. La flamme ne reste pas allumée. Avez-vous contrôlé si: • vous avez bien appuyé à fond sur la manette. • vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branché. • les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.
Avez-vous contrôlé si: • le fond de la casserole est parfaitement plat • la casserole est bien placée au centre du brûleur Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, appelez le Service Après-vente Indesit Company le plus proche en précisant: - le type de panne. - le sigle du modèle (Mod. ...) indiqué dans le certificat de garantie. Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales.
Statique 7. Antes de conectar el aparato, verifique que los datos contenidos en la placa de características (en la parte inferior del aparato y en la última página del manual) se correspondan con los de la red de distribución eléctrica y de gas. 8. Durante la cocción al horno y en el asador, el aparato está sometido a un sensible calentamiento en la zona del vidrio de la puerta del horno y sus partes adyacentes. Por lo tanto, controle que los niños no se acerquen cuando están jugando. 9. Verifique que la capacidad eléctrica de la instalación y de las tomas de corriente sea la adecuada para la potencia máxima del aparato indicada en la placa. En caso de dudas, diríjase a una persona especializada.
12. No deje el aparato inútilmente alimentado. Cierre el interruptor general del aparato cuando el mismo no se utiliza y cierre también la llave de gas. 13. Los quemadores y las parrillas permanecen calientes por un largo tiempo después del uso. Tenga cuidado de no tocarlos. Perillas de mando de los quemadores Parrillas de soporte para recipientes de cocción Timer Lámpara indicadora del funcionamiento de un elemento calentador eléctrico Contador de minutos Temporizador Perilla del termostato del horno a gas (selector de funciones del horno a gas con regulación de temperatura y asador) Botón de encendido de la lámpara del horno a gas
En el panel de mandos, alrededor de cada perilla "M" o bien, sobre ellas mismas, se indican los símbolos: Llave Cerrada • suelte la perilla y verifique que el encendido se haya producido de modo estable. En caso contrario, repita la operación. Para lograr la potencia mínima, gire la perilla hacia el símbolo de la llama pequeña. Se pueden realizar regulaciones intermedias colocando la perilla entre el símbolo de llama grande y el de llama pequeña.
Para encender la corona deseada, presione a fondo y gire la perilla correspondiente en sentido antihorario hasta llegar a . El quemador está dotado de un la posición de máximo encendido electrónico que se pone en funcionamiento automáticamente presionando la perilla. Debido a que el quemador está dotado de un dispositivo de seguridad "F", es necesario mantener presionada la perilla durante 6 segundos aproximadamente hasta que se caliente el dispositivo que mantiene encendida la llama automáticamente.
Para obtener el máximo rendimiento de los quemadores, se aconseja utilizar sólo ollas de un diámetro adecuado para el quemador utilizado evitando que la llama sobresalga del fondo de la misma (ver la tabla siguiente). Además, cuando un líquido comienza a hervir, se aconseja reducir la llama al tamaño necesario para mantener la ebullición.
“ ”). Para cocinar en la parrilla gire la perilla de mando del horno ; de esta manera en sentido horario hasta la posición se encenderá también la lámpara indicadora "S". Durante la cocción a la parrila se recomienda dejar la puerta del horno abierta y colocar la pantalla de protección de las perillas como se indica en la figura.
• En el caso de funcionamiento programado, el aparato no acepta tiempos de final de cocción anteriores a los de comienzo de cocción propuestos por dicho aparato.
3. Presionar la tecla y posteriormente presionar las teclas - y + hasta configurar la hora de final de cocción deseada, supongamos las 13,00
Después de haber elegido y confirmado las regulaciones del reloj, se puede modificar el volumen de la señal sonora de la alarma utilizando el botón -.
6 • ser realizada de modo tal que las bocas de apertura, tanto en la parte interna como en la externa de la pared, no puedan ser obstruidas; • estar protegidas, por ejemplo con rejillas, redes metálicas, etc. para no reducir la sección útil indicada arriba; • estar ubicada a una altura cercana al nivel del piso.
• quite las rejillas de la superficie de cocción y extraiga los quemadores. • desenrosque los inyectores (fig.13), utilizando una llave tubular de 7 mm. y sustitúyalos con los adecuados al nuevo tipo de gas (ver la tabla 1 "Características de los quemadores e inyectores"). vuelva a colocar las piezas realizando las operaciones en sentido contrario. • al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en "Kit des los inyectores". Sustitución de los inyectores de un quemador de "dos llamas" independientes: • quite las rejillas y extraiga los quemadores. El quemador está compuesto por dos partes separadas (ver las Fig. C y D); • desenrosque los inyectores utilizando una llave tubular de 7 mm. El quemador interno posee un inyector, el quemador externo posee dos (de la misma dimensión). Sustituya los inyectores con los adecuados al nuevo tipo de gas (ver la tabla 1).
(aflojando el tornillo el mínimo aumenta, ajustándolo disminuye). Nota: en el caso de gas líquido, el tornillo de regulación deberá ajustarse a fondo. • Verifique que girando rápidamente la perilla desde la posición de máximo a la de mínimo, no se apaguen los quemadores. • En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.
Antes de efectuar la conexión verifique que: • la válvula de sobrepresión y la instalación doméstica puedan soportar la carga del aparato (ver la placa de características); • la instalación de alimentación eléctrica posea una eficaz conexión a tierra según las normas y las disposiciones legales vigentes; • se acceda fácilmente al toma o al interruptor omnipolar, con el aparato instalado. DECLINAMOS TODA RESPONSABILIDAD CUANDO NO SE RESPETEN LAS NORMAS SOBRE SEGURIDAD. Sustitución del cable “Regulación de mínimos”).
Controle si: • Los orificios de salida de gas del quemador están obstruidos. • Se han montado correctamente todas las partes móviles que componen el quemador. • Hay corrientes de aire cerca de la superficie.
