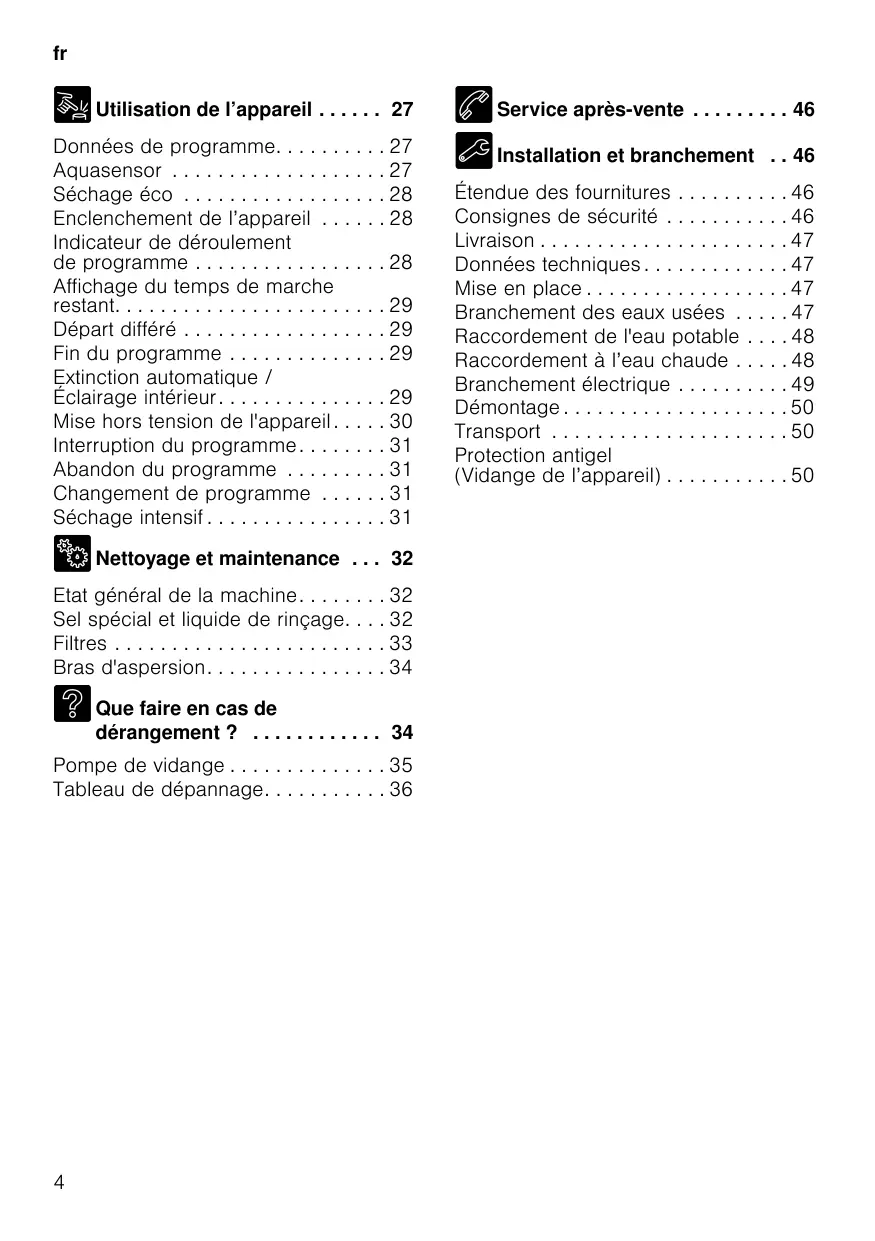

Verrouillage des touches . . . . . En cas de dégâts . . . . . . . . . . . Elimination de l’appareil usagé.
Cet lave-vaisselle est conçu pour une utilisation jusqu'à une altitude maximale de 4 000 m.
être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation. Avant de mettre l’appareil en service
Vous pouvez télécharger gratuitement la notice d'utilisation sur notre site Internet. Pour connaître l'adresse Internet correspondante, reportez-vous au dos de cette notice d’utilisation.
2. Veuillez vous débarrasser de l’emballage de façon réglementaire. 3. L’emballage et ses parties constituantes ne sont pas des jouets ; les tenir hors de portée des enfants. Risque d’asphyxie avec les cartons pliants et les feuilles. Au moment de l’installation Rappelez-vous qu’après l’installation le dos du lavevaisselle n’est plus librement accessible (protection empêchant de toucher la surface chaude). Effectuez l'installation et le raccordement en respectant la notice d'installation et de montage. Le lavevaisselle ne doit pas être branché sur le secteur lors de l’installation.
à conducteur de protection de l’installation électrique de votre maison soit conforme. Les conditions de jonction doivent correspondre aux données figurant sur la plaque signalétique 92 du lavevaisselle. Si le cordon de raccordement au secteur équipant l’appareil s’endommage, il faudra le remplacer par un cordon de raccordement particulier. Pour éviter des risques, il n'est possible de se le procurer que via le service après-vente. Si le lave-vaisselle doit être encastré dans un placard en hauteur, il faudra fixer ce dernier correctement. Si le lave-vaisselle est incorporé sous d’autres appareils électroménagers ou au dessus, il faut respecter les informations – figurant dans la notice de montage des appareils respectifs – sur leur incorporation en association avec un lave-vaisselle. Pour que tous ces appareils fonctionnent de manière sûre, veuillez en outre respecter les instructions de montage accompagnant le lave-vaisselle.
Si vous ne parvenez pas à vous procurer des informations chez le fabricant, il ne faut pas incorporer le lave-vaisselle au dessus ou en dessous de ces appareils. Si vous incorporez un appareil à micro-ondes au dessus du lave-vaisselle, il risque de s’endommager. N’encastrez les appareils intégrables ou aptes à l’encastrement sous un plan de travail que si ce dernier a été vissé avec les meubles voisins afin de garantir le maintien d’aplomb de l’appareil. N’installez pas l’appareil à proximité de sources de chaleur (radiateurs, accumulateurs de chaleur, fours ou d’autres appareils générateurs de chaleur) ; ne l’encastrez p as non plus sous une table de cuisson.
Une fois l’appareil installé, il faut que sa fiche mâle demeure aisément accessible. (Voir Branchement électrique) Selon le modèle : Le boîtier en plastique du raccord d’eau contient une électrovanne. Dans la gaine du flexible d’arrivée d’eau se trouvent le câble et la conduite de branchement. Ne sectionnez jamais ce flexible. Ne plongez pas le boîtier en plastique dans l’eau.
Veuillez respecter les consignes de sécurité et d’utilisation apposées sur les emballages des détergents et des liquides de rinçage. Protection-enfants (verrouillage de la porte) * Ver ouilagedelaporte
* Selon le modèle Protection enfants (verrouillage des touches)
à l’indicateur chiffré. Si pendant le déroulement du programme quelqu’un appuie sur une touche quelconque, ’– apparaît à l’indicateur chiffré. L’annulation du programme (Remise à zéro = Reset) n’est pas possible. Pour désactiver le verrouillage des touches : Appuyez pendant sur la touche + env. 4 secondes jusqu'à ce que ’– s’efface. En fin de programme (‹:‹‹ à l’indicateur chiffré), le verrouillage des touches est supprimé. Si une coupure de courant se produit, les touches restent verrouillées. Il faudra réactiver le verrouillage des touches à chaque nouveau démarrage de programme.
Les réparations et interventions sont exclusivement réservées à des spécialistes. Les réparations et interventions exigent de déconnecter l’appareil du secteur. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Ramenez le robinet d'eau en position fermée. En cas d'endommagements, du bandeau de commande en particulier (fissures, trous, touches cassées) ou si la porte ne fonctionne pas correctement, il faut cesser d'utiliser l'appareil. Débranchez la fiche mâle ou ramenez le disjoncteur en position éteinte. Fermez le robinet d’eau et appelez le service après-vente. Elimination de l’appareil usagé 1. Pour éviter tout accident ultérieur, rendez immédiatement inutilisables les appareils qui ont fini de servir. 2. Confiez cet appareil à un circuit de mise au rebut réglementaire.
Pour éviter de vous blesser ou de trébucher, il ne faudrait ouvrir le lavevaisselle que brièvement, uniquement au moment de le charger et de le décharger. Les couteaux et autres ustensiles à pointes tranchantes devront être rangés couchés dans le tiroir à couverts. Ne vous asseyez pas sur la porte ouverte et ne montez pas dessus. Sur les appareils indépendants, veillez bien à ce que les paniers ne soient pas surchargés. Si l’appareil ne se trouve pas dans une cavité et si donc une paroi latérale est accessible, il faudra, pour des raisons de sécurité, recouvrir latéralement la zone de la charnière de porte (risque de blessure). Ces couvercles sont des accessoires en option disponibles auprès du service après-vente ou dans le commerce spécialisé.
Ne permettez jamais aux enfants de jouer avec l’appareil ou de le piloter. Éloignez les enfants du détergent et du liquide de rinçage. Les détergents peuvent provoquer des brûlures chimiques dans la bouche, la gorge et les yeux, et conduire à une asphyxie. Éloignez les enfants du lavevaisselle ouvert. Dans le lavevaisselle peuvent se trouver des pièces susceptibles d'être avalées par les enfants ; et l'eau présente dans le compartiment de lavage n'est pas potable : elle risque contenir des résidus de détergent.
Ils risqueraient de coincer leurs petits doigts dans les fentes. En présence d’un appareil encastré en hauteur, veillez, lorsque vous ouvrez et fermez la porte, à ce que les enfants ne se fassent pas coincer ou pincer / écraser entre la porte de l’appareil et celle du meuble en dessous. Les enfants risquent de s’enfermer dans l’appareil (risque d’asphyxie) ou de se retrouver dans une autre situation dangereuse. Donc, lorsque l’appareil ne sert plus : débranchez la fiche mâle de la prise de courant, sectionnez le cordon d’alimentation électrique et jetez-le. Détruisez la serrure de la porte de sorte que cette dernière ne puisse plus fermer.
à votre revendeur ou à l’administration de votre commune / ville.
Toutes les pièces en matière plastique de l’appareil sont caractérisées par des abréviations standard internationales (p. ex. >PS< polystyrène). Ceci permet, lors de l'élimination de l'appareil, d'effectuer un tri des déchets par variétés de plastique. Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de la livraison ».
Veuillez tenir compte des consignes de sécurité énoncées à la rubrique « Lors de l’élimination ». Cet appareil est marqué selon la directive européenne 2012/19/ UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
92 Plaque signalétique * Selon le modèle
P Touche d'ouverture de porte X Départ différé * ` Fonctions supplémentaires ** h Touche START )" Indicateur de déroulement de programme )* Indicateur chiffré * Selon le modèle ** Le nombre dépend du modèle
Le texte fait référence aux différents numéros de position qui y figurent.
és lS e Chaque fois que vous appuyez sur la touche •:‹ˆ , la valeur de réglage augmente d'une position •:‹‹ (arrêt). 2. Appuyez sur la touche START h. La valeur réglée est mémorisée dans l'appareil.
'XUHWpGH 3ODJHGH O HDXI+ GXUHWp 1. Déterminez la dureté de l’eau du robinet. Votre compagnie distributrice des eaux vous renseignera à ce sujet. 2. Pour connaître la valeur de réglage, consultez le tableau des duretés de l’eau. 3. Fermez la porte. 4. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 5. Maintenez la touche de programmation # appuyée et appuyez sur la touche START h jusqu'à ce que les chiffres s’affichent •:‹... 6. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et à l'indicateur chiffré )* s'affiche la valeur réglée à la fabrication •:‹….
1. Ouvrez le bouchon à vis du réservoir de sel 1R. 2. Remplisez le réservoir d’eau (opération nécessaire uniquement lors de la première mise en service). 3. Versez ensuite le sel spécial (n'utilisez jamais de sel de cuisine ni de pastilles). Ceci refoule l’eau qui s’écoule. Rajoutez à nouveau du sel spécial dès que le voyant de manque de sel @ s’allume sur le bandeau.
3,7 mmol/l). Si l’eau présente une dureté supérieure à 21° dH, il faudra ici aussi utiliser du sel spécial.
Éteindrel voyantdel’adoucis eur
Procédez comme décrit à la rubrique « Régler l’adoucisseur d’eau » et réglez la valeur sur •:‹‹. Cette action éteint l’adoucisseur d’eau et le voyant de manque de sel.
Ne versez jamais de détergent dans le réservoir de sel spécial. Ceci entraînerait la destruction de l'adoucisseur. * Selon le modèle
Le liquide de rinçage sert à obtenir une vaisselle et des verres brillants et sans traces. Utilisez uniquement du liquide de rinçage pour lave-vaisselle ménager. Les détergents combinés, à additif de rinçage ne sont utilisables qu’avec de l’eau d’une dureté non supérieure à 21° dH (37° fH, 26° Clarke, 3,7 mmol / l). Si l’eau présente une dureté supérieure à 21° dH, il faudra ici aussi utiliser du produit de rinçage. 1. Ouvrez le réservoir 1j : appuyez sur la patte située contre le couvercle et soulevez.
Éteindre le voyant d’ajout de liquide de rinçage
Réglez le dosage du liquide de rinçage sur §:‹† pour obtenir un très bon résultat de séchage. En usine, l’appareil a été réglé sur le niveau §:‹†. Ne modifiez la quantité de liquide de rinçage que si des stries (réduisez la quantité) ou des taches d’eau (augmentez la quantité) sont restées sur la vaisselle. 1. Fermez la porte. 2. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 3. Maintenez la touche de programmation # appuyée et appuyez sur la touche START h jusqu’à ce que •:‹... s’affiche. 4. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et à l’indicateur numérique )* s’affiche la valeur réglée à la fabrication •:‹…. 5. Appuyez sur la touche de programmation # jusqu’à ce que la valeur §:‹† réglée en usine s’affiche à l’indicateur numérique )*. Pour modifier ce réglage : 1. Appuyez sur la touche 3. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d’un cran ; une fois la valeur §:‹‡ atteinte, l’indicateur revient sur §:‹‹ (arrêt). 2. Appuyez sur la touche START h. La valeur réglée est mémorisée.
à fonction de rinçage), vous pouvez le désactiver. Procédez comme décrit à la rubrique « Régler la quantité de liquide de rinçage » et réglez la valeur sur §:‹‹. Cette action désactive le voyant H de manque de liquide de rinçage.
à la chaleur. Vaisselle en cuivre et en étain. Vaisselle salie par de la cendre, de la cire, de la graisse lubrifiante ou de la peinture. Les décorations de surglaçure, les pièces en aluminium et en argent peuvent décolorer et se ternir lors du lavage. De même certains types de verre (comme les objets en cristal p. ex.) peuvent devenir opaques à la suite de lavages répétés.
– de sorte que l’ouverture de tous les récipients regarde vers le bas. – debout inclinée lorsque les pièces présentent un galbe prononcé, afin que l’eau puisse s’écouler. – cela n’empêche pas la rotation des deux bras asperseurs 1: et 1J. Les très petits ustensiles ne vont pas au lave-vaisselle car ils risqueraient de tomber des paniers.
Verres et vaisselle endommagés Causes : Type de verre et procédé de fabrication de ce dernier. Composition chimique du détergent. Température de l'eau du programme de lavage. Recommandation : N'utilisez que des verres et de la porcelaine désignés par le fabricant comme allant au lavevaisselle. Utilisez un détergent ménageant la vaisselle et marqué comme tel. En fin de programme, sortez les verres et les couverts le plus rapidement possible du lavevaisselle.
La vaisselle chaude craint les chocs ! Pour cette raison, laissez-la en fin de programme refroidir dans le lavevaisselle jusqu'à ce que vous puissiez la saisir fermement. Remarque Après la fin du programme, des gouttes d’eau peuvent encore être visibles dans le compartiment intérieur de l’appareil. Cela n’a aucune répercussion sur le séchage de la vaisselle.
(casseroles) dans le panier inférieur. Vu que le jet est plus intense, le résultat de nettoyage est meilleur.
Sur notre site Web vous trouverez, sous forme de document gratuit à télécharger, d'autres exemples sur les façons optimales de ranger la vaisselle dans votre lave-vaisselle. Pour connaître les adresses Internet correspondantes, reportez-vous au dos de cette notice d'utilisation.
Rangez les couverts dans le tiroir 1* comme sur l’illustration. Un rangement séparé facilite l’enlèvement après le lavage. Vous pouvez extraire le tiroir.
Ce faisant, retenez le bord latéral supérieur du panier afin qu’il ne descende pas brutalement.
4. Avant de réintroduire le panier dans l’appareil, assurez-vous qu’il se trouve à la même hauteur des deux côtés. Si vous ne le faites pas, la porte de l’appareil refusera de se fermer et la liaison ne s’établira pas entre le bras d’aspersion et le circuit d’eau.
Si vous souhaitez poser d’autres questions, nous vous recommandons de contacter les services-conseils mis en place par les fabricants de détergents.
Ne versez le détergent que dans le compartiment sec 9" (introduisez la pastille en travers, pas sur sa tranche). Dosage : voir les consignes du fabricant sur l’emballage. La graduation du dosage dans le compartiment à détergent 9" vous aidera à verser la quantité correcte de détergent en poudre ou liquide. 20 à 25 ml suffisent habituellement si la vaisselle est normalement sale. Si vous utilisez des pastilles, une seule suffit.
PO PO Un conseil Si la vaisselle est peu sale, une quantité de détergent légèrement inférieure à celle indiquée suffira habituellement. Vous pouvez vous procurer des produits nettoyants et d'entretien en ligne, c'est-àdire via notre site Web, ou via le service après-vente (voir au verso).
Dès que vous utilisez des détergents mixtes, le programme de lavage s’y adapte automatiquement, de sorte que vous obtenez toujours le meilleur résultat possible de lavage et de séchage.
Dans le programme « Intensif » (selon le modèle), l’emploi d’une seule pastille suffit. En cas d’utilisation de détergent en poudre, vous avez en outre la possibilité de verser un peu de détergent sur la face intérieure de la porte de l’appareil. Même si est allumé l’indicateur de manque de liquide de rinçage ou celui du manque de sel, le programme de lavage se déroule impeccablement si vous utilisez des détergents combinés. Si vous utilisez des détergents à enveloppe protectrice soluble dans l’eau :ne saisissez l’enveloppe protectrice qu’avec les doigts secs et ne mettez ce détergent que dans le compartim ent à cet effet entièrement sec, sinon l’enveloppe risque de coller. Si vous passez des détergents mixtes à un détergent à fonction unique, veillez bien à ce que l’adoucisseur d’eau et la quantité de produit de rinçage soient réglés sur la valeur correcte.
Des laboratoires d’essai reçoivent des consignes relatives aux essais comparatifs (par exemple selon EN 60436). Il s’agit là de conditions visant la réalisation des essais et non pas de résultats ou de chiffres de consommation. Demande de renseignements par courriel à : dishwasher@test-appliances.com Les indications nécessaires sont le numéro de série (n° E) et le numéro de fabrication (n° FD) que vous trouverez sur la plaque signalétique 92 contre la porte de l’appareil.
à celle recommandée pour une pleine charge de vaisselle.
(HygienePlus) * •:‹… sur laquelle la dureté de l’eau a été réglée. Différents facteurs tels que la température de l’eau ou la pression dans les conduites peuvent provoquer des dérives.
économique. Vous pouvez activer et désactiver le séchage Eco. 1. Fermez la porte. 2. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 3. Maintenez la touche de programmation # appuyée et appuyez sur la touche START h jusqu’à ce que •:‹... s’affiche. 4. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et à l’indicateur numérique )* s’affiche la valeur réglée à la fabrication •:‹…. 5. Appuyez sur la touche de programmation # jusqu’à ce que la valeur ©:‹‚ réglée en usine s’affiche à l’indicateur numérique )*. Pour modifier ce réglage : 1. Le fait d’appuyer sur la touche 3 vous permet d’allumer ©:‹‚ ou éteindre ©:‹‹ le séchage Eco. 2. Appuyez sur la touche START h. La valeur réglée est mémorisée.
2. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. L’affichage du programme Eco 50° clignote. Ce programme reste sélectionné tant que vous n’appuyez pas sur une autre touche de programme 0. La durée prévisionnelle du programme clignote à l’indicateur numérique )*. 3. Appuyez sur la touche START h. Le déroulement du programme commence.
Le séchage Eco n’est activé qu’en liaison avec le programme Eco 50°. Le séchage Eco est désactivé lorsque – le séchage intensif a été activé. – le programme Eco 50° a été choisi en liaison avec une ou plusieurs options supplémentaires. – le blocage des touches * a été activé. * Selon le modèle
Eco 50° lorsque vous l’allumez. Ceci ménage à la fois les ressources environnementales et votre portemonnaie. Le programme Eco 50° est un programme particulièrement destiné à ménager l'environnement. Il s'agit selon l'ordonnance UE 1016/2010 du « programme standard » représentant le plus efficacement le cycle standard de nettoyage de la vaisselle normalement sale et la consommation combinée d'énergie et d'eau pour nettoyer ce type de vaisselle.
Indicateurdedéroulementdeprogram e
-/, Lavage en cours. de la vaisselle 5/% Rinçage en cours. de la vaisselle =/< Séchage en cours.
Après avoir choisi un programme, le temps de marche restant du programme s’affiche )*. Le temps d’exécution du programme est conditionné par la température de l’eau, la quantité de vaisselle ainsi que par le degré de salissure et peut varier (selon le programme choisi).
3. Appuyez sur la touche X + jusqu'à ce que l’indicateur chiffré )* saute sur œ:‹‚. 4. Appuyez sur la touche X + ou – jusqu'à que le temps affiché corresponde à ce que vous souhaitez. 5. Appuyez sur la touche START h ; ceci active le départ différé. 6. Pour effacer le départ différé, appuyez sur la touche X + ou – jusqu'à que )* apparaisse à l’indicateur chiffré œ:‹‹. Jusqu'au moment du départ, vous pouvez modifier à volonté le choix du programme.
Le programme prend fin lorsque la valeur ‹:‹‹ s'affiche à l'indicateur numérique )*.
éclairage intérieur* Il est possible de régler entre ˜:‹‹ et ˜:‹ƒ. ˜:‹‹ L'appareil ne s'éteint pas automati quement. L’éclairage intérieur 1" est allumé lorsque la porte se trouve en position ouverte, indépendamment de la position de l’interrupteur MARCHE / ARRÊT ( (en position allumée ou éteinte). L’éclairage est éteint lorsque la porte se trouve en position fermée. Si la porte reste ouverte plus de 60 minutes, l’éclairage s’éteint automatiquement. L’éclairage intérieur 1" n’est actif qu’avec la valeur de réglage ˜:‹‹. ˜:‹‚ L’appareil s'éteint au bout de 1 minute. ˜:‹ƒ L’appareil s'éteint au bout de 120 minutes.
5. Appuyez sur la touche de programmation # jusqu'à ce que la valeur ˜:‹... s’affiche sur l’indicateur numérique )*. Pour modifier ce réglage : 1. Appuyez sur la touche 3. Chaque fois que vous appuyez sur la touche, la valeur de réglage augmente d'un cran ; une fois la valeur ˜:‹ƒ, la valeur de réglage augmente d'une position ˜:‹‹. 2. Appuyez sur la touche START h. La valeur réglée est mémorisée.
Peu de temps après la fin du programme : 1. Ramenez l’interrupteur MARCHE / ARRÊT ( en position éteinte. 2. Refermez le robinet d’eau (inutile en présence de l’Aqua-Stop). 3. Enlevez la vaisselle une fois refroidie. Remarque concernant la fonction séchage Eco: Si le séchage Eco a été activé dans le programme Eco 50°, la porte s’ouvre automatiquement en fin de programme. Ceci permet d’obtenir le meilleur séchage possible. De petites quantités de vapeur peuvent sortir. Si vous installez l’appareil sous un plan de travail, veuillez monter le système pare-vapeur * livré d’origine (veuillez suivre les instructions figurant dans la notice de montage). Le système parevapeur protège le mobilier d’encastrement et les plans de travail délicats contre les dégâts que la vapeur pourrait occasionner. Dans les autres programmes, attendez que l’appareil ait refroidi un peu avant de l’ouvrir.
Si vous avez ouvert la porte sur un appareil raccordé à l’eau chaude ou en train de chauffer, laissez-la entrebâillée pendant quelques minutes et refermez-la ensuite. Sinon la porte de l’appareil risque de s’ouvrir brutalement sous l’effet de l’expansion de la vapeur (surpression) ou de l’eau risque de sortir de l’appareil. 2. Pour poursuivre le programme, amenez l’interrupteur MARCHE / ARRÊT ( en position allumée.
à un meilleur résultat de séchage. La durée de marche peut augmenter légèrement. (Prudence avec les pièces de vaisselle délicates !) 1. Fermez la porte. 2. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 3. Maintenez la touche de programmation # appuyée et appuyez sur la touche START h jusqu'à ce que les chiffres )* s’affichent •:‹... 4. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et à l'indicateur chiffré )* s'affiche la valeur réglée à la fabrication •:‹…. 5. Appuyez sur la touche de programmation # jusqu'à ce que la valeur š:‹‹ réglée en usine s’affiche )*. Pour modifier ce réglage : 1. Le fait d’appuyer sur la touche 3 vous permet d’activer š:‹‚ ou désactiver š:‹‹ le séchage intensif. 2. Appuyez sur la touche START h. La valeur réglée est mémorisée.
(Remise à zéro) Abandonduprogram e
La mention ‹:‹‚ apparaît à l'indicateur numérique )*. 2. Le déroulement du programme prend env. 1 minute. La mention ‹:‹‹ apparaît à l'indicateur numérique )*. 3. Ramenez l’interrupteur MARCHE / ARRÊT ( en position éteinte.
Lorsque le séchage intensif est activé, le séchage Eco est désactivé.
START h, il est impossible de changer de programme. Un changement de programme n’est possible que via l’abandon d’un programme (Remise à zéro (Reset)).
Vérifiez l’absence de dépôts de graisse et de calcaire dans l’enceinte de lavage. Si de tels dépôts existent : Emplissez le compartiment à détergent de détergent. Faites fonctionner l’appareil à vide réglé sur le programme présentant la température de rinçage maximale. Pour nettoyer l’appareil, n’utilisez que des produits nettoyants / détergents spécialement adaptés aux lave-vaisselle. Pour conserver durablement les performances de votre appareil, nettoyez-le, à intervalles réguliers, avec un détergent spécial lavevaisselle. Afin que le joint de porte reste toujours propre et hygiénique, il faut le nettoyer régulièrement avec un essuie-tout humide et un peu de produit vaisselle. Si l’appareil va rester quelques temps sans servir, laissez la porte entrebâillée afin qu’aucune mauvaise odeur ne se développe.
Essuyez régulièrement la face frontale de l’appareil et le bandeau à l’aide d’un essuie-tout légèrement humecté ; de l’eau et un peu de produit vaisselle suffisent. Evitez les éponges munies d’un revêtement rêche, ainsi que les détergents récurants, car les deux produits pourraient rayer les surfaces. Sur les appareils en acier inox : pour écarter le risque de corrosion, évitez d’utiliser des essuie-tout en matériauéponge ou lavez-les plusieurs fois à fond avant de vous en servir.
N’utilisez jamais d’autres produits nettoyants domestiques, contenant par exemple du chlore !
Contrôlez les indicateurs de manque de produit @ et H. Rajoutez le cas échéant du sel et / ou du liquide de rinçage.
2. Dévissez le cylindre filtrant comme sur la figure, et retirez le système filtrant.
4. Remontez le système filtrant dans l'ordre chronologique inverse et veillez à ce que les flèches se regardent après la fermeture.
2. Dévissez le bras d’aspersion supérieur 1:. 3. Tirez le bras d'aspersion inférieur 1J vers le haut pour l’extraire.
économise naturellement des frais et permet à l’appareil de redevenir rapidement opérationnel. Le récapitulatif suivant vous permettra de trouver les causes possibles des dysfonctionnements et vous fournira des conseils utiles sur la façon de les supprimer. Remarque Si, pendant le lavage de la vaisselle, l’appareil sans motifs apparents s’arrête ou ne démarre pas, commencez par exécuter la fonction Abandonner programme (Reset). (Voir le chapitre Utilisation de l’appareil)
4. Nettoyez les bras d’aspersion sous l’eau courante. 5. Faites réencranter les bras d’aspersion ou revissez-les à fond. Les résidus alimentaires grossiers ou les corps étrangers qui n’ont pas été retenus par les filtres peuvent bloquer la pompe de vidange. Dans ce cas, l’eau de vaisselle submerge le filtre.
7. Remettez le couvercle dans sa position d’origine et poussez-le vers le bas pour le faire encranter (déclic audible).
Lorsque vous nettoyez la pompe de vidange, veillez à ne pas vous blesser au contact de tessons de verre ou d'objets pointus. Dans ce cas : 1. Commencez toujours par débrancher l’appareil du secteur. 2. Retirez le panier supérieur 12 et le panier inférieur 1b. 3. Démontez les filtres 1Z. 4. Retirez l’eau ; aidez-vous si nécessaire d’une éponge. 5. A l’aide d’une cuillère, faites levier sur le couvercle blanc de la pompe (comme sur l’illustration). Saisissez le couvercle par la nervure et soulevez-le en biais vers l’intérieur. Retirez complètement le couvercle.
Cause fonctionnement Le voyant « Vérifier l’arrivée Flexible d’arrivée d’eau plié. d’eau » 8 s’allume. Le robinet d’eau est fermé. Robinet d’eau coincé ou entartré. Branchement d’eau ouvert, le débit minimal doit s’élever à 10 l / mn. Éteignez l’appareil puis débranchez sa fiche mâle de la prise de courant. Fermez le robinet d'arrivée d'eau. Dévissez le branchement d’eau.
Vérifiez l’étanchéité. Remettez l’appareil sous tension. Enclenchez l’appareil. Rangez les pièces de vaisselle de sorte que l'orifice d'aspiration soit libre.
Fermer le robinet d'eau. Appelez le service après-vente et indiquezlui le code de défaut.
Filtres 1Z encrassés ou bouchés. Pompe de vidange bloquée ou le couvercle de la pompe de vidange n’est pas encranté. Tension du secteur insuffisante.
Vérifiez le raccord sur le siphon et ouvrez-le le cas échéant. Faites encranter correctement le couvercle. (Voir « Pompe de vidange ») Nettoyez la pompe et faites encranter correctement le couvercle. (Voir « Pompe de vidange ») Ce n’est pas un défaut de l’appareil, faites vérifier la tension du secteur et l’installation électrique. Éteignez l'appareil par l’interrupteur MARCHE / ARRÊT (. Au bout d’un temps bref, faites redémarrer l’appareil. Si le problème devait se remanifester, fermez le robinet d’eau et débranchez la fiche mâle du secteur. Appelez le service après-vente et indiquezlui le code de défaut. Voir TurboSpeed 20 min au chapitre « Tableau des programmes ». * Fermez la porte. Veillez à ce qu’aucun objet (vaisselle, distributeur de parfum) ne dépasse du panier et empêche ainsi de fermer la porte. Ajouter du liquide de rinçage. Ajoutez du sel spécial. Utilisez un autre sel spécial.
Un autre code de défaut apparaît à l’indicateur numérique. (“:‹‚ à “:„‹)
)*, p ou • s'affiche.* L’afficheur clignote. Il manque du liquide de rinçage. Le voyant de manque de sel @ et / ou de manque Absence de sel. de liquide de rinçage H Le capteur ne détecte pas les est allumé. pastilles de sel. Le voyant est éteint. Le voyant de manque de sel @ et / ou de manque de liquide de rinçage H est éteint. Il reste encore suffisamment de sel spécial / liquide de rinçage. A la fin du programme, Le système filtrant ou la zone située en aval des filtres 1Z est présence d’eau dans bouchée. l’appareil. Programme pas encore terminé.
« Adoucisseur d’eau / Sel spécial » ou « Liquide de rinçage »). Contrôlez l’indicateur de manque de produits, les niveaux de remplissage. Nettoyez les filtres et la zone en aval (voir « Pompe de vidange »). Attendez la fin du programme ou effectuez un Reset (voir « Annuler programme »).
Vaisselle pas sèche.
Vous avez choisi un programme Choisissez un programme incluant le sans séchage. séchage (voir « Tableau des programmes », « Déroulement du programme »). Veillez à ranger les pièces inclinées ; Accumulation d’eau dans les agencez les pièces de vaisselle concernées creux de la vaisselle et des de préférence inclinées. couverts.
L’utilisation, en plus, d’un liquide de rinçage hausse la performance de séchage. Séchage intensif (pour accélérer Activez le séchage intensif (voir « Utilisation le séchage) pas activé. de l’appareil »). La vaisselle a été retirée trop tôt Attendez la fin du programme ou ne retirez la vaisselle que 30 minutes après la fin du ou la séquence de séchage programme. n’était pas encore terminée. Le liquide de rinçage éco utilisé Utilisez un liquide de rinçage de marque. offre une mauvaise performance Les produits éco sont d’une efficacité nettement moins bonne. de séchage. À la fin du programme Eco 50°, la À l'aide de la notice de montage, réglez la porte ne s’ouvre pas. Le jeu de la porte de sorte que le jeu soit au moins compris entre 70 mm et 100 mm. porte n'est pas correctement réglé. Propriétés spéciales du plastique. Les matières plastiques offrent une moins forte capacité d’accumulation thermique et sèchent par conséquent moins bien. Couverts rangés de manière Séparez si possible les pièces de couvert, défavorable dans le panier. évitez les zones d’applique. Couverts mal triés dans le tiroir à Triez correctement les couverts et séparezcouverts. les si possible. Le détergent mixte utilisé offre une mauvaise performance de séchage.
Côtés intérieurs de l’appareil mouillés après le lavage.
Buses des bras d’aspersion bouchées. Filtres 1Z encrassés. Filtres 1Z mal insérés et / ou pas encrantés. Programme de lavage pas assez intense. Vaisselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s’avèrent en partie impossible à enlever. Les plats hauts et étroits ne seront pas suffisamment rincés dans les coins. Le panier supérieur 12 ne se trouve pas réglé à la même hauteur à droit et à gauche.
Rangez la vaisselle de sorte qu’il y reste suffisamment d’espace libre et que les jets de liquide puissent atteindre la surface de la vaisselle. Évitez les zones d’applique. Rangez la vaisselle de sorte qu’elle n’empêche pas les bras asperseurs de tourner. Nettoyez les buses des bras asperseurs. (Voir « Nettoyage et maintenance ») Nettoyez les filtres (voir « Nettoyage et maintenance »). Mettez les filtres en place et faites-les encranter correctement. Choisissez un programme de lavage plus puissant. Ne prélavez pas la vaisselle. Ne retirez que les résidus alimentaires grossiers. Programme recommandé : Eco 50° ou Intensif.
Avec les leviers latéraux, réglez le panier supérieur à la même hauteur.
Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille. Il faut introduire la pastille côté long à l’horizontale et non pas à la verticale.
Utilisation de pastilles dans le programme rapide ou le programme court. Dans le programme court choisi, le temps de dissolution requis par le détergent n’est pas atteint. L’effet nettoyant et le comportement en dissolution diminuent après une période de stockage prolongé, ou le détergent forme de gros grumeaux. Il est physiquement impossible d’empêcher des gouttes de se former sur une surface en plastique. Après le séchage, des taches d’eau sont visibles.
Utilisez du détergent en poudre ou un programme plus intense.
(changements d’eau plus fréquents). Pendant le rangement, attention à la position inclinée. Utilisez du produit de rinçage. Haussez le cas échéant le réglage de l’adoucissage.
Anomalie de fonctionnement Dépôts essuyables ou solubles dans l’eau dans la cuve ou sur la porte.
La présence d’un « dépôt blanc » sur le fond de la cuve signale que le réglage de l’adoucisseur d’eau est limite. Le couvercle 1R du réservoir de sel n’est pas fermé. Verres uniquement : Un commencement de corrosion du verre ne se laisse qu’apparemment essuyer. Présence de dépôts blancs Des constituants du détergent se déposent. Généralement, ces difficiles à nettoyer sur la vaisselle, sur la cuve ou la dépôts refusent de partir chimiquement (produit nettoyant porte. pour l’appareil, etc.). Plage de dureté mal réglée ou dureté de l’eau supérieure à 50°dH (8,9 mmol / l). Détergent 3 en 1 (3in1) ou détergent bio / éco pas assez efficace. Détergent sous-dosé. Vous avez choisi un programme de lavage pas assez intensif. Dépôts de thé ou de rouge Température de lavage trop à lèvres sur la vaisselle. basse. Pas assez de détergent ou détergent inadéquat. Vaisselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s’avèrent en partie impossible à enlever.
Choisissez un programme assorti d’une température de lavage accrue. Versez un détergent adéquat et correctement dosé. Ne prélavez pas la vaisselle. Ne retirez que les résidus alimentaires grossiers. Programme recommandé : Eco 50°
Autres couleurs sur les pièces en plastique.
Couche « de savon » formée par des constituants de résidus alimentaires et de l’eau du robinet (calcaire).
Vaisselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s’avèrent en partie impossible à enlever. Décoloration des pièces en Les pièces en plastique situées dans le compartiment intérieur plastique dans le compartiment intérieur de peuvent se décolorer au fil de l'utilisation du lave-vaisselle. l'appareil.
Vérifiez le fonctionnement de l’adoucisseur d’eau (rajoutez du sel spécial), et activez l’adoucissage si vous utilisez des détergents mixtes (pastilles), (voir le chapitre « Adoucisseur d’eau / Sel spécial »). Choisissez un programme assorti d’une température de lavage accrue. Ne prélavez pas la vaisselle. Ne retirez que les résidus alimentaires grossiers. Programme recommandé : Eco 50°
Anomalie de fonctionnement Stries qui partent des verres, verres d’un aspect métallique et couverts.
Réduisez le dosage du liquide de rinçage. Faites le plein de liquide de rinçage et vérifiez le dosage (recommandation : niveau 4-5). Il faut veiller à ce que la vaisselle ne puisse pas gêner le couvercle du compartiment à détergent. Ne placez pas de vaisselle ou de distributeur de parfum dans la cavité de réception de la pastille.
Vaisselle trop fortement prélavée ; pour cette raison, la logique sensorielle opte pour un déroulement de programme peu intense. Des souillures tenaces s’avèrent en partie impossible à enlever. Verres non résistants au lavevaisselle mais adaptés au lavevaisselle (usure ou altération des verres à la longue).
Programme recommandé : Eco 50°
Évitez une longue phase Vapeur (période d’immobilité après la fin d’une séquence de rinçage). Recourez au rinçage à une température moins élevée. Réglez l’adoucisseur d’eau conformément à la dureté de l’eau (le cas échéant un niveau plus bas). Utilisez un détergent formulé pour protéger le verre. Couverts pas assez résistants à la Utilisez des couverts résistants à la rouille. rouille. Il est fréquent que les lames de couteau soient plus fortement affectées. Les couverts rouillent aussi si des Dans l’appareil, ne lavez pas de pièces qui rouillent. pièces en train de rouiller (poignées de casseroles, paniers à vaisselle endommagés, etc.) sont lavées avec eux. Teneur en sel excessive de l’eau Tournez fermement le bouchon du réservoir de lavage vu que le bouchon du de sel pour l’obturer et retirez le sel réservoir de sel n’a pas été vissé renversé. à fond, ou que du sel a été renversé au moment d’en rajouter. 43
L’appareil ne démarre pas. Le disjoncteur / les fusibles domestiques ne marchent pas. Cordon d’alimentation pas branché dans une prise de secteur.
Il faut attendre la fin du programme.
50°, la porte ne s’ouvre pas automatiquement. Blocage des touches activé. * Le programme Eco 50° n’a pas été choisi. Des fonctions supplémentaires ont été sélectionnées. Séchage intensif allumé. La porte n'est pas correctement réglée.
à ouvrir. La porte refuse de se fermer.
Effectuez un Reset. (Voir « Annuler programme ») Activez le séchage Eco (voir le chapitre « Utilisation de l’appareil »). Désactivez le blocage des touches (voir le chapitre « Consignes de sécurité »). * Choisissez le programme Eco 50°.
Éteignez le séchage intensif. À l'aide de la notice de montage, réglez la porte de sorte que le jeu soit au moins compris entre 70 mm et 100 mm. Porte et joint de porte salis. Nettoyez la porte et le joint de porte avec un essuie-tout humide et un peu de produit à vaisselle. Utilisation de vis incorrectes pour Pour régler l’interstice de porte, n’utilisez que des vis de taille max. ø 4x30 (livrées régler l’interstice de porte. Des d’origine, voir la notice de montage). vis trop longues peuvent désactiver le séchage Eco au cours de leur vissage. Le dispositif de sécurité désactive Appeler le service après-vente. la fonction Séchage Eco. Un dérangement technique s’est probablement produit. La sécurité enfants est active. Désactivez la sécurité enfants. Le système de fermeture de porte Fermez la porte un peu plus énergiquement. s’est retourné. L’encastrement empêche de Vérifiez l’encastrement de l’appareil : la fermer la porte. porte ou des pièces rapportées ne doivent rien venir heurter à la fermeture.
Anomalie de fonctionnement Impossible de fermer le couvercle du compartiment à détergent. Résidus de détergent dans le compartiment à détergent ou dans la cavité de réception de la pastille.
Bras asperseurs bloqués par de la vaisselle, raison pour laquelle le détergent ne se dissout pas. Le compartiment à détergent était humide au moment de le remplir. Porte pas complètement fermée. L’appareil s’immobilise dans le programme ou le Ne placez pas de vaisselle ou de programme s’interrompt. distributeur de parfum dans la cavité de réception de la pastille. Le panier supérieur appuie contre l'intérieure de la porte et empêche de la fermer de manière sûre. Arrivée d’électricité et / ou d’eau interrompue. Bruit de claquement Dépend des réseaux installés (vannes de remplissage). respectifs, il ne s’agit pas d’un défaut de l’appareil. Sans répercussions sur le fonctionnement de l’appareil. Bruit de battement ou de Le bras asperseur heurte la cliquetis. vaisselle, cette dernière n’est pas correctement rangée. Si les paniers sont peu garnis, les jets d’eau percutent directement les parois de la cuve. Les pièces de vaisselle se déplacent pendant le lavage. Dégagement inhabituel de Présence de produit de lavage de mousse. la vaisselle à la main dans le réservoir de liquide de rinçage. Du liquide de rinçage a été renversé.
Fermez la porte. Vérifiez si par ex. une prise de courant ou un support de flexible non démonté enfonce la paroi arrière.
Garnissez mieux le lave-vaisselle ou répartissez uniformément la vaisselle dedans. Rangez la vaisselle légère en veillant à sa stabilité verticale. Refaites sans délai le plein du réservoir de liquide de rinçage. Essuyez le liquide de rinçage avec un essuie-tout.
Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à votre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles du technicien. Vous trouverez les données vous permettant de contacter le service après-vente le plus proche au dos de cette notice d’instructions, ou dans l’annuaire ci-joint du service après-vente. Lors de l’appel, veuillez indiquer le numéro de série (ENr. = 1) et le numéro de fabrication (FD = 2) que vous trouverez sur la plaque signalétique 92 contre la porte de l’appareil.
Lors du montage, respectez l’ordre des étapes de travail suivant : 1. Contrôle à la livraison 2. Mise en place 3. Branchement des eaux usées 4. Raccordement de l'eau potable 5. Branchement électrique
Les appareils de base encastrables ou intégrés, montés par la suite comme appareils fixes, doivent être installés de manière à ne pas pouvoir basculer, p. ex. à l’aide de vis fixées dans le mur ou sous une plaque de travail continue, ellemême vissée aux armoires contiguës. L’appareil peut être monté directement dans un bloc-cuisine entre des cloisonnages en bois ou en plastique.
Poids : max. 60 kg Pression de l'eau : au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d’une pression d’eau accrue : intercalez un détendeur. Débit d'arrivée d'eau : au minimum 10 litres / minute Température de l'eau : l’eau froide ; température max. 60 °C avec l’eau chaude. Contenance : 12–15 couverts standards (selon le modèle). 2. Branchez le tuyau d’évacuation des eaux usées à la tubulure d’écoulement du siphon à l’aide des pièces jointes. Veillez bien à ne pas plier, écraser ou entortiller le flexible d'écoulement, et à ce qu'aucun bouchon n’empêche l’écoulement de l’eau de vaisselle.
Pression de l’eau : Au moins 0,05 MPa (0,5 bar), au maximum 1 MPa (10 bar). En présence d’une pression d’eau accrue : intercalez un détendeur. Débit d’arrivée d’eau : Au minimum 10 litres / minute Température de l’eau : l’eau froide ; température max. 60 °C avec l’eau chaude.
Ce lave-vaisselle se raccorde à une conduite d'eau froide ou d'eau chaude (jusqu'à 60 °C max.). Le raccordement à l'eau chaude est recommandé lorsque cette eau a été obtenue par chauffage à faible coût énergétique et arrive par un réseau approprié, par ex. par la conduite de circulation d'une installation solaire. Ceci économise de l’énergie et du temps. Le réglage Eau chaude ‘:‹‚ vous permet d'adapter l'appareil de façon optimale au fonctionnement à l'eau chaude. Une température de l'eau entrante comprise entre 40 °C minimum et 60 °C maximum est recommandée. Le raccordement à l'eau chaude est déconseillé si l'eau provient d'un chauffe-eau électrique accumulateur.
3. Maintenez la touche de programmation # appuyée et appuyez sur la touche START h jusqu'à ce que les chiffres •:‹... s’affichent. 4. Relâchez ces deux touches. Le voyant lumineux de la touche # clignote et à l'indicateur chiffré )* s'affiche la valeur réglée à la fabrication •:‹…. 5. Appuyez sur la touche de programmation # jusqu'à ce que la valeur ‘:‹‹ réglée en usine s’affiche )*. Pour modifier ce réglage : 1. Le fait d'appuyer sur la touche 3 vous permet de désactiver ‘:‹‹ ou d'activer ‘:‹‚ le réglage Eau chaude. 2. Appuyez sur la touche START h. La valeur réglée est mémorisée.
3 mm entre les contacts. Les modifications du branchement sont exclusivement réservées à des spécialistes. S’il faut doter le cordon de raccordement au secteur d’un prolongateur, procurez-vous le exclusivement auprès du service après-vente. En cas d’emploi d’un disjoncteur différentiel, n’en utilisez qu’un arborant le symbole ‚. Lui seul garantit que les prescriptions actuellement en vigueur sont remplies. L’appareil est équipé d’un système de sécurité face au risque de dégâts des eaux. Souvenezvous que ce système ne fonctionne que s’il a été raccordé à l’alimentation électrique.
5. Si nécessaire, démontez la plinthe. 6. Extrayez l’appareil en faisant suivre prudemment le tuyau flexible.
Videz le lave-vaisselle et attachez les pièces mobiles. Pour vidanger l'appareil, procédez comme suit : 1. Ouvrez le robinet d'eau. 2. Fermez la porte. 3. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 4. Sélectionnez le programme offrant la température la plus élevée. A l'indicateur numérique )* s'affiche la durée prévisible du programme.
Le déroulement du programme commence. 6. Env. 4 minutes plus tard, appuyez sur la touche START h jusqu'à ce que s’affiche à l’indicateur chiffré ‹:‹‚. Au bout d’une minute environ, s’affiche à l’indicateur chiffré ‹:‹‹. 7. Ramenez l’interrupteur MARCHE / ARRÊT ( en position éteinte. 8. Fermez le robinet d’eau, débranchez le flexible d’arrivée d’eau et laissez l’eau couler. Ne transportez l’appareil que verticalement. (Afin qu’il ne pénètre pas d’eau résiduelle dans la commande de l'appareil ; elle provoquerait un déroulement erroné du programme.)
